ESM-7720 - Temperaturregler Emko - Kostenlose Bedienungsanleitung

Produkttyp	PID-Temperaturregler
Marke	Emko
Modell	ESM-7720
Abmessungen (B x H x T)	72 x 72 x 95,5 mm
Gewicht	270 g
Spannungsversorgung	230 V~ 50/60 Hz (\u00b115 %)
Prozessanzeige	rote 4-stellige LED, 13,2 mm
Sollwertanzeige	gr\u00fcne 4-stellige LED, 9,1 mm
Messeing\u00e4nge	Thermoelement (J, K, R, S, T) und RTD (PT100)
Genauigkeit	\u00b10,25 % des Endwerts
Prozessausgang	Relais 5 A / 250 V~ oder SSR 24 mA / 12 V=
Alarmausgang	Relais 5 A / 250 V~ oder SSR 24 mA / 12 V=
Regelungsarten	ON/OFF, P, PI, PD, PID mit Selbstoptimierung
Schutzart	IP65 (Frontseite), IP20 (R\u00fcckseite)
Betriebstemperatur	0 bis 50 \u00b0C
Zul\u00e4ssige Luftfeuchtigkeit	0 bis 90 % rF, nicht kondensierend
Garantie	2 Jahre
Wartung und Reinigung	Feuchtes Tuch oder Ethylalkohol; Kohlenwasserstoffl\u00f6sungsmittel vermeiden
Hersteller	Emko Elektronik, Bursa, T\u00fcrkei

Häufig gestellte Fragen - ESM-7720 Emko

Wie installiere ich den Regler ESM-7720 in einer Schalttafel?

Stellen Sie sicher, dass der Schalttafelausschnitt 69 x 69 mm beträgt. Legen Sie die Dichtung ein, setzen Sie das Gerät von vorne ein und befestigen Sie es mit den beiden mitgelieferten Halterungen, indem Sie die Schrauben anziehen.

Welche Sensortypen kann ich mit diesem Regler verwenden?

Der ESM-7720 akzeptiert Thermoelemente der Typen J, K, R, S und T sowie PT100 RTD-Sonden (IEC751). Beachten Sie die Eingangsauswahltabelle in der Anleitung.

Wie ändere ich den Temperatursollwert?

Drücken Sie auf dem Hauptbildschirm PSET, um den Prozesssollwert zu ändern, verwenden Sie dann die Pfeile nach oben/unten und bestätigen Sie mit ASET/OK. Für Alarme drücken Sie direkt ASET/OK.

Was tun, wenn das Display « Err » anzeigt?

Eine blinkende « Err »-Meldung weist auf einen Sensorfehler (Unterbrechung oder Kurzschluss), einen außerhalb des Bereichs liegenden Wert oder einen Fehler bei der Selbstoptimierung hin. Überprüfen Sie die Sensoranschlüsse und die Bereichsgrenzen.

Wie starte ich die PID-Selbstoptimierung?

Gehen Sie in das Programmiermenü (langer Druck von 5 s auf PSET), stellen Sie im Menü Cont EunE auf SELF oder Auto ein. Der Sollwert muss mindestens 5 % über (Heizen) oder unter (Kühlen) der gemessenen Temperatur liegen.

Welche wichtigen Sicherheitshinweise gibt es?

Schalten Sie immer die Stromversorgung aus, bevor Sie Verdrahtungsarbeiten durchführen. Öffnen Sie niemals das Gerät. Verwenden Sie eine geeignete Sicherung und einen Schalter. Installieren Sie das Gerät in einer nicht explosiven und nicht korrosiven Umgebung.

Kann ich einen PT100-Sensor mit Dezimalanzeige verwenden?

Ja, der Eingangsparameter ermöglicht die Auswahl von PT100 mit 0,1 °C Auflösung (Code 40). Die Prozessanzeige zeigt dann eine Dezimalstelle an.

Wie reinige ich das Gehäuse des Reglers?

Verwenden Sie ein weiches, leicht mit Wasser oder Ethylalkohol angefeuchtetes Tuch. Verwenden Sie niemals Erdöllösungsmittel oder Trichlorethylen.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie die Versorgungsspannung und die externe Sicherung. Stellen Sie sicher, dass die Verdrahtung korrekt ist. Wenn das Problem weiterhin besteht, wenden Sie sich an den Emko-Kundendienst.

Wie setze ich das vergessene Passwort zurück?

Das Passwort wird im Parameter PrPS des Menüs Schutz konfiguriert. Wenn es verloren gegangen ist, kontaktieren Sie den technischen Support von Emko. Standardmäßig ist das Passwort 0 (kein Passwort).

BEDIENUNGSANLEITUNG ESM-7720 Emko

• 4-stellige Prozess- (PV) und 4-stellige Vorwahl(SV) Anzeige
• Prozesseingang (TC, RTD)
• Programmierbare ON/OFF, P, PI, PD und PID Regelungsarten
• Anpassung der PID Koeffizienten an das System mittels Selbst-Abgleich (Step Response Tuning)
• Programmierbare Heizung- und Kühlungsfunktion für Regel Ausgang
• Wählbare Alarm Funktionen für Alarm Ausgang

Die ESM Serie von Temperaturreglern wurden zur Messung und Regelung von Prozesswerten entwickelt. Sie können in vielen Anwendungen mit ihren TC und RTD Temperatur Sensoreingängen, Multifunktions Steuerausgängen und wählbaren Alarmfunktionen eingesetzt werden.

Hauptanwendungsgebiete sind die Herstellung von Plastik, Petrochemie, Textil, und Automobil Produktionsanlagen. Eine genaue und fortschrittliche Messung und Regelung wird durch die frei wählbaren ON-OFF, P, PI, PD, PID, Self-Tune PID Funktionen gewährleistet.

Spezifikationen

Prozesseingänge TC, RTD

Thermoelement (TC): J, K, R, S und T (IEC584.1) (ITS90)

Thermowiderstand (RTD): PT-100 (IEC751) (ITS90)

Messbereich: Für Eingangstyp und Skalen Auswahl Siehe Tabelle-1.

Genauigkeit: Für Thermoelement und Thermowiderstand ± 0.25 % vom Skalenendwert,

Kaltstellen-Kompensation: Automatisch durchgeführt ±0.1°C/1°C

Leitungskompensation: Maximal 10 Ohm

Sensorbruchsicherung: Anzeige am Display

Ausleseintervall: 3 pro Sekunde

Eingangsfilter: 1.0 Sekunden

Regelungsmethode: ON/OFF, P, PI, PD oder PID (Der Benutzer

kann die Methode programmieren.)

Ausgang

Prozessausgang: Relais (5A@250V ∼ ohmsche Last)

oder SSR-Treiberausgang (maximal 20mA @12V ---)

Alarmausgang: Relais (5A@250V ∼ ohmsche Last)

Versorgungsspannung:

230V ∼ (±15%) 50/60 Hz - 3VA

115V ∼ (±15%) 50/60 Hz - 3VA

24V ∼ (±15%) 50/60 Hz - 3VA

(Versorgungsspannung bei der Bestellung angeben)

Prozessanzeige:

ESM-4420 : 10.1 mm rot 4-stellig LED-Anzeige

ESM-7720 : 13.2 mm rot 4-stellig LED-Anzeige

ESM-9920 : 19 mm rot 4-stellig LED-Anzeige

Anzeige für Vorwahl-Wert :

ESM-4420 : 8 mm grün 4-stellig LED-Anzeige

ESM-7720 : 9.1 mm grün 4-stellig LED-Anzeige

ESM-9920 : 10.8 mm grün 4-stellig LED-Anzeige

LEDs : PS (Prozess Vorwahlwert), PO( Prozess Ausgangsstatus-LED),

AS1, AS2 (Alarm Vorwahlwerte), AO1, AO2 (Alarm Ausgangsstatus

LEDs), LED für °C, °F.

Schutzklassen und Physikalische Eingenschaften

Betriebstemperatur: 0...50°C

Feuchtigkeit: 0-90% RH (ohne Kondensation)

Schutzklasse: vorne IP65, hinten IP 20

Gewicht: ESM-4420 : 220 g

ESM-7720:270g

ESM-9920:340g

Abmessungen: ESM-4420 : (48 x 48mm, Tiefe: 95 mm)

ESM-7720 : (72 x 48mm, Tiefe: 95.5 mm)

ESM-9920 : (96 x 48mm, Tiefe: 96 mm)

Fronttafelausschnitt:

ESM-7720 : (69 × 69 mm)

ESM-4420 : (46 x 46 mm)

ESM-9920 : (92 x 92 mm)

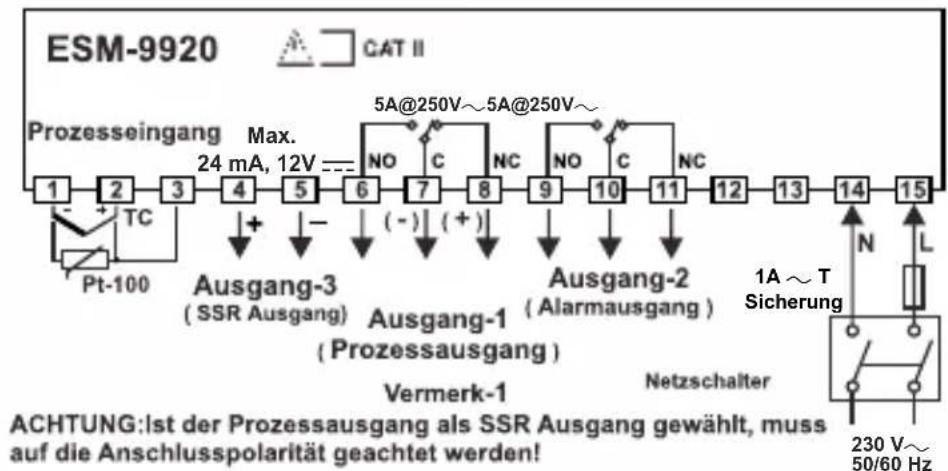

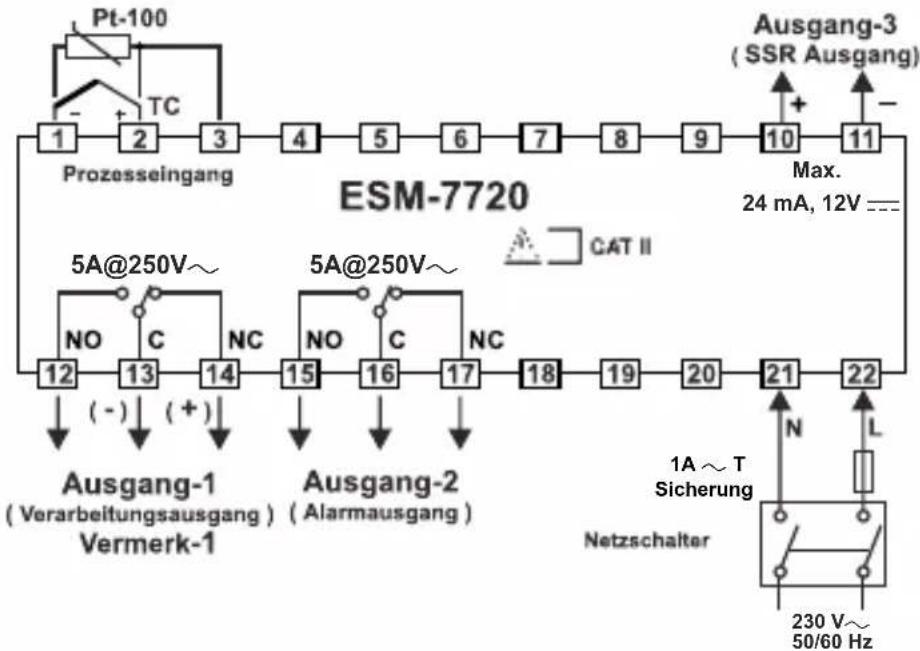

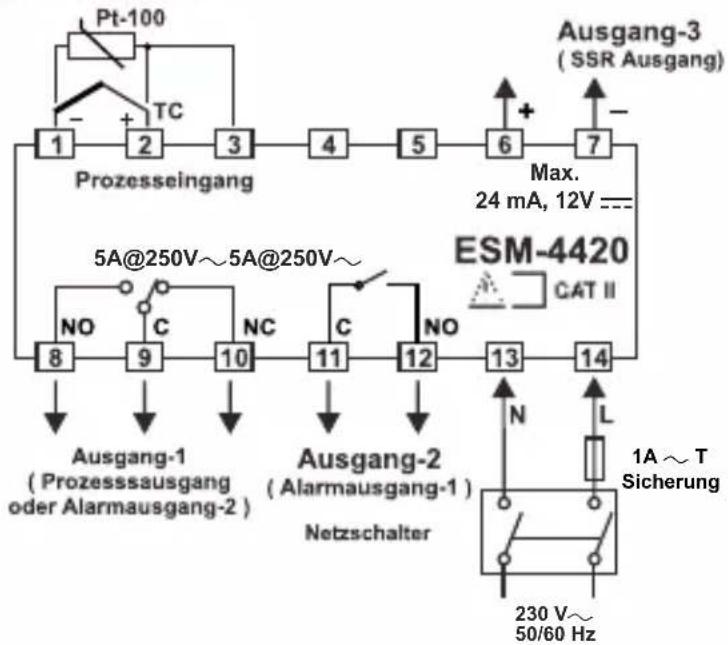

Elektrische Anschlüsse

    subgraph Transistors
        Q["Pt-100"] --> R["+"]
        S["TC"] --> T["-"]
        U["Ausgang-3 (SSR Ausgang)"] --> V["+"]
        W["Ausgang-1 (Prozessausgang)"] --> X["(-)"]
        Y["Ausgang-2 (Alarmausgang)"] --> Z["(+)"]
        AA["Vermerk-1"] --> AB["N"]
        AC["Netzschalter"] --> AD["L"]
        AE["1A ~ T Sicherung"] --> AF["230 V~ 50/60 Hz"]
    end

    style Transistors fill:#f9f,stroke:#333
    note right of A: Prozesseingang Max. 24 mA, 12V --- NO C NC NO C NC
    note right of Q: 5A@250V~5A@250V~
    note right of S: 1A ~ T Sicherung
    note right of AB: Netzschalter
    note right of AD: 230 V~ 50/60 Hz

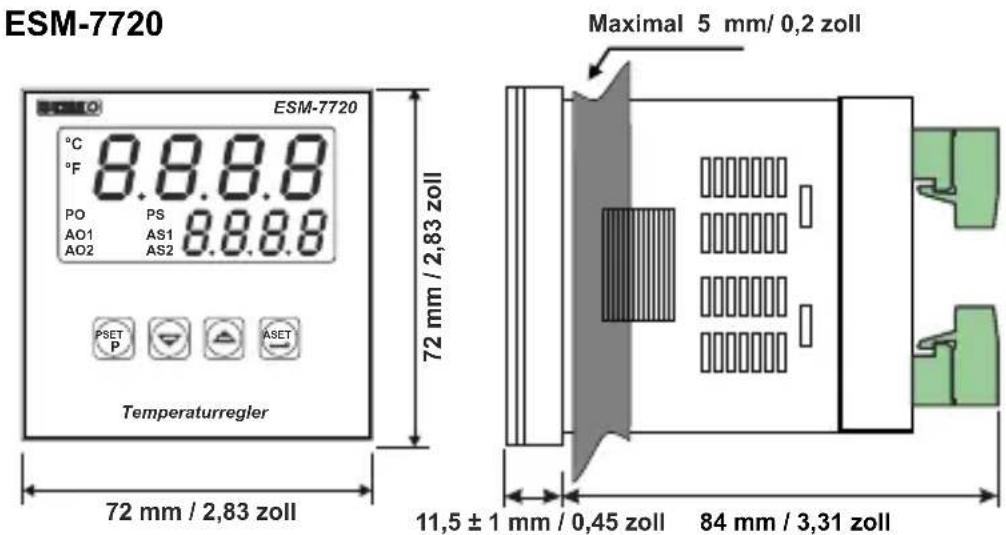

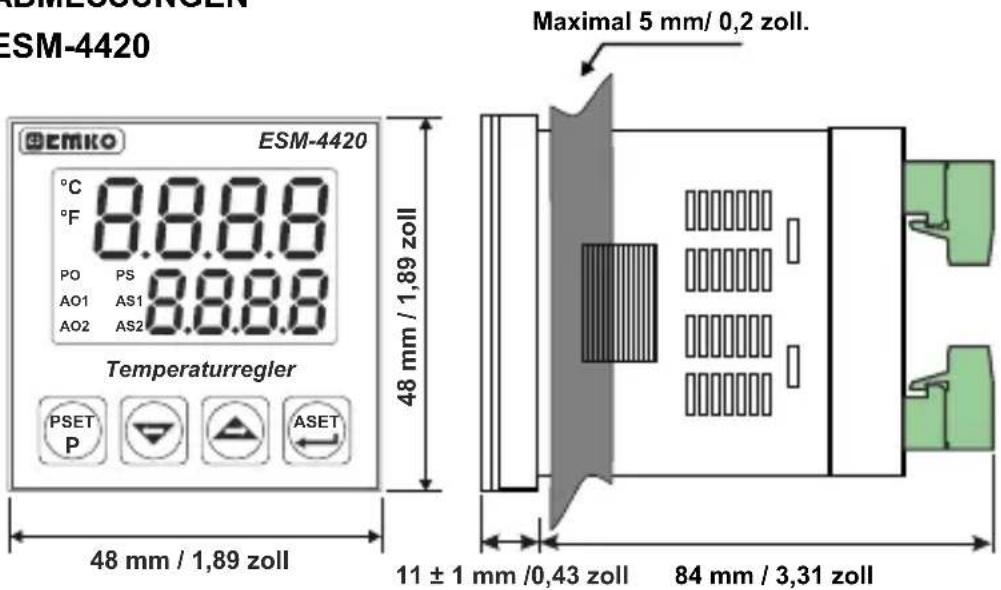

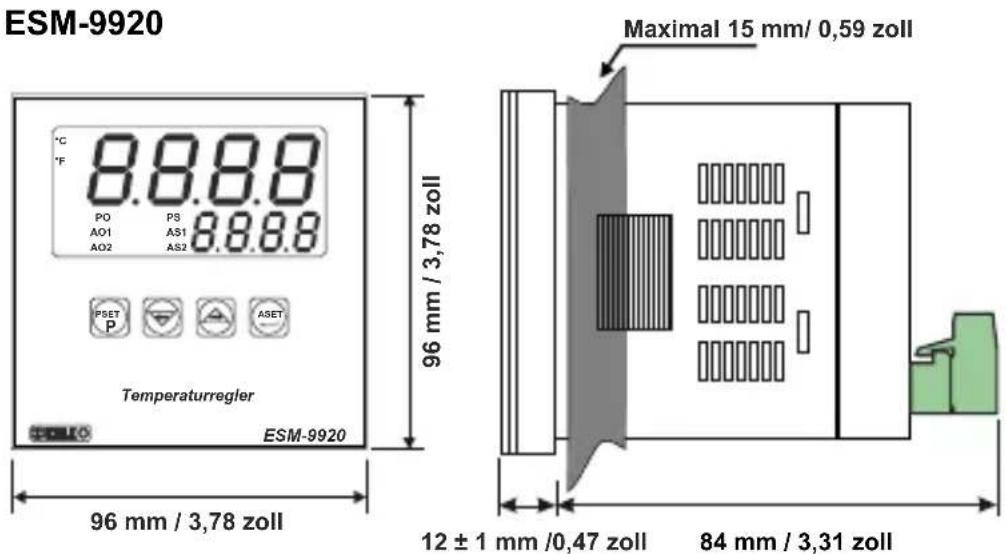

ABMESSUNGEN ESM-4420

EMKO ESM-4420 °C 8.8.8.8 °F PO PS 8.8.8.8 AO1 AS1 AO2 AS2 Temperaturregler PSET P ASET 48 mm / 1,89 zoll Maximal 5 mm/ 0,2 zoll. 48 mm / 1,89 zoll 11 ± 1 mm /0,43 zoll 84 mm / 3,31 zoll

ABMESSUNGEN

ESM-7720 ESM-7720 °C 8.8.8.8 °F PO PS AO1 AS1 8.8.8.8 AO2 AS2 PSET P ASET 72 mm / 2,83 zoll Maximal 5 mm/ 0,2 zoll Temperaturregler 72 mm / 2,83 zoll 11,5 ± 1 mm / 0,45 zoll 84 mm / 3,31 zoll

ESM-9920 °C °F 8.8.8.8 PO PS AO1 AS1 8.8.8.8 AO2 AS2 PSET P ASET Maximal 15 mm/ 0,59 zoll Temperaturregler ESM-9920 96 mm / 3,78 zoll 12 ± 1 mm /0,47 zoll 84 mm / 3,31 zoll

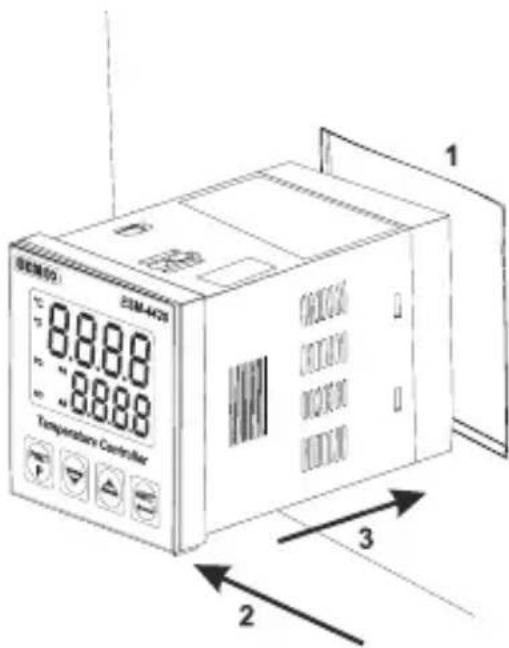

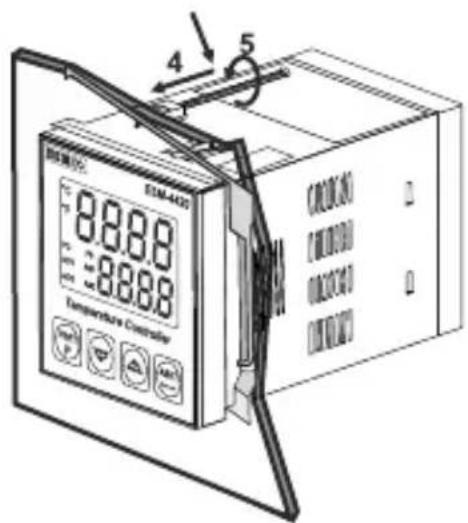

Frontplattenmontage

23M-44GJ 8.8.8.8 8.8.8.8 Temperature Controller 1 2 3

1- Den gegebenen Maßen entsprechend den Frontplattenausschnitt des zu montierenden Gerätes vorbereiten.

2- Sicherstellen, dass die Dichtung zwischen Gerät und Frontplatte eingelegt ist.

8.8.8.8 2.88.8.8 Temperature Controller SIM-4420 4 5

4-Die Montageklammern von hinten einsetzen und in Richtung Frontplatte schieben. Mittels der vorhandenen Schrauben das Gerät an der Frontplatte befestigen.

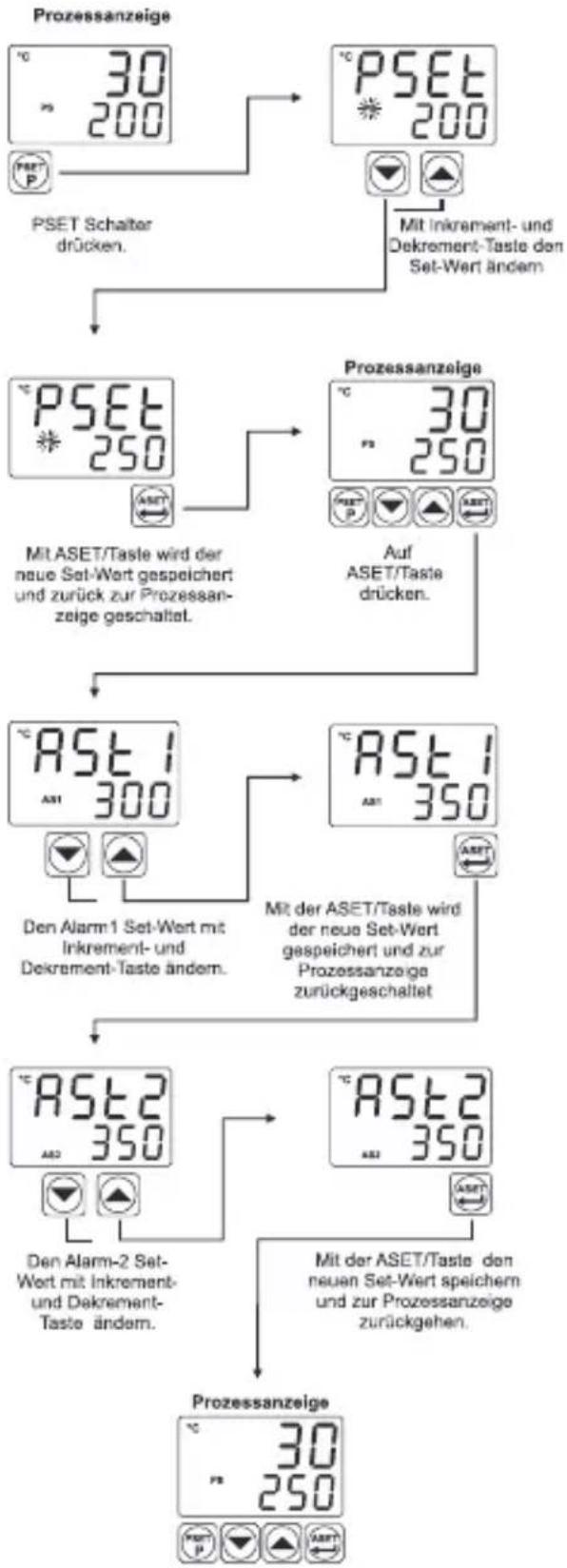

Zugriff und Bewertung der Set-Werte

Bemerkung: Der Benutzer kann den Einstell Bereich durch Drücken der Taste verlassen, ohne die geänderten Werte abzuspeichern.
Wird innerhalb von 120 Sekunden keine Aktion unternommen, verlässt das Gerät automatisch den Einstell Bereich.

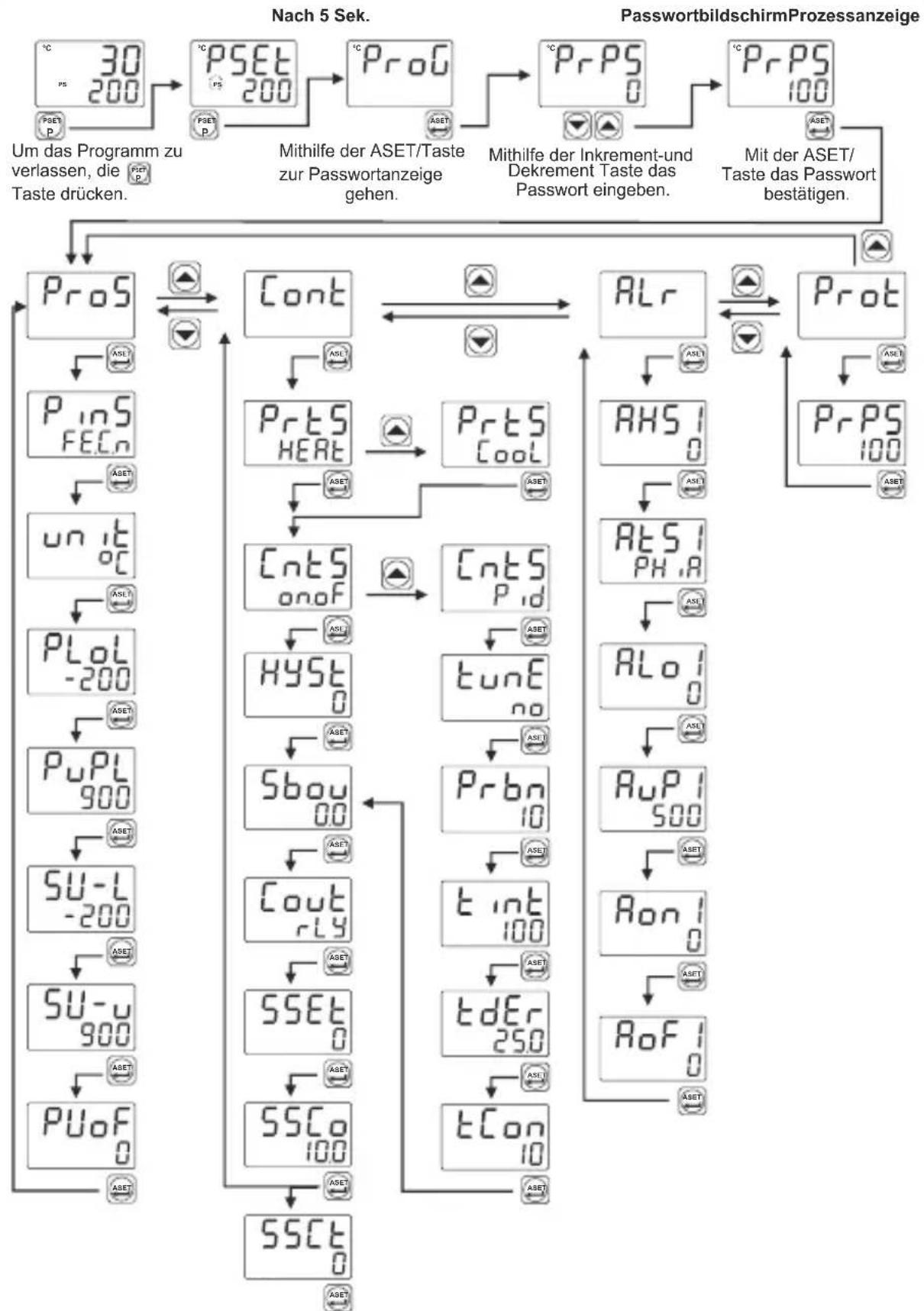

Zugriff auf Programmparameter und Verlaufsschema

    subgraph "Nach 5 Sek."
        G["Um das Programm zu verlassen, die Taste drücken."] --> H["ProS"]
        I["Mithilfe der ASET/Taste zur Passwortanzeige gehen."] --> J["Cont"]
        K["Mithilfe der Inkrement-und Dekrement Taste das Passwort eingeben."] --> L["ALr"]
        M["Mit der ASET/Taste das Passwort bestätigen."] --> N["Prot"]
    end

    G --> O["Pins FECn"]
    O --> P["ASER"]
    P --> Q["un it °C"]
    Q --> R["ASER"]
    R --> S["PLoL -200"]
    S --> T["ASER"]
    T --> U["PuPL 900"]
    U --> V["ASER"]
    V --> W["SU-L -200"]
    W --> X["ASER"]
    X --> Y["SU-u 900"]
    Y --> Z["ASER"]
    Z --> AA["PUoF 0"]
    AA --> AB["ASER"]

    H --> AC["PreTS HEAT"]
    AC --> AD["ASER"]
    AD --> AE["CntS onoF"]
    AE --> AF["ASER"]
    AF --> AG["HYSF 0"]
    AG --> AH["ASER"]
    AH --> AI["Sbou 00"]
    AI --> AJ["ASER"]
    AJ --> AK["Cout rly"]
    AK --> AL["ASER"]
    AL --> AM["SSET 0"]
    AM --> AN["ASER"]
    AN --> AO["SSCo 100"]
    AO --> AP["ASER"]
    AP --> AQ["SSCT 0"]
    AQ --> AR["ASER"]

    L --> AS["Alr"]
    AS --> AT["AHS 1.0"]
    AT --> AU["ASER"]
    AU --> AV["AtS 1 PH.A"]
    AV --> AW["ASER"]
    AW --> AX["ALo 1.0"]
    AX --> AY["ASER"]
    AY --> AZ["RuP 1.500"]
    AZ --> BA["ASER"]
    BA --> BB["Ron 1.0"]
    BB --> BC["ASER"]
    BC --> BD["RoF 1.0"]
    BD --> BE["ASER"]

    N --> AS
    N --> AT

Hinweis: Falls innerhalb von 120 Sekunden keine Aktivität unternommen wird, schaltet das, Gerät Gerät automatisch zur Prozessanzeige zurück.

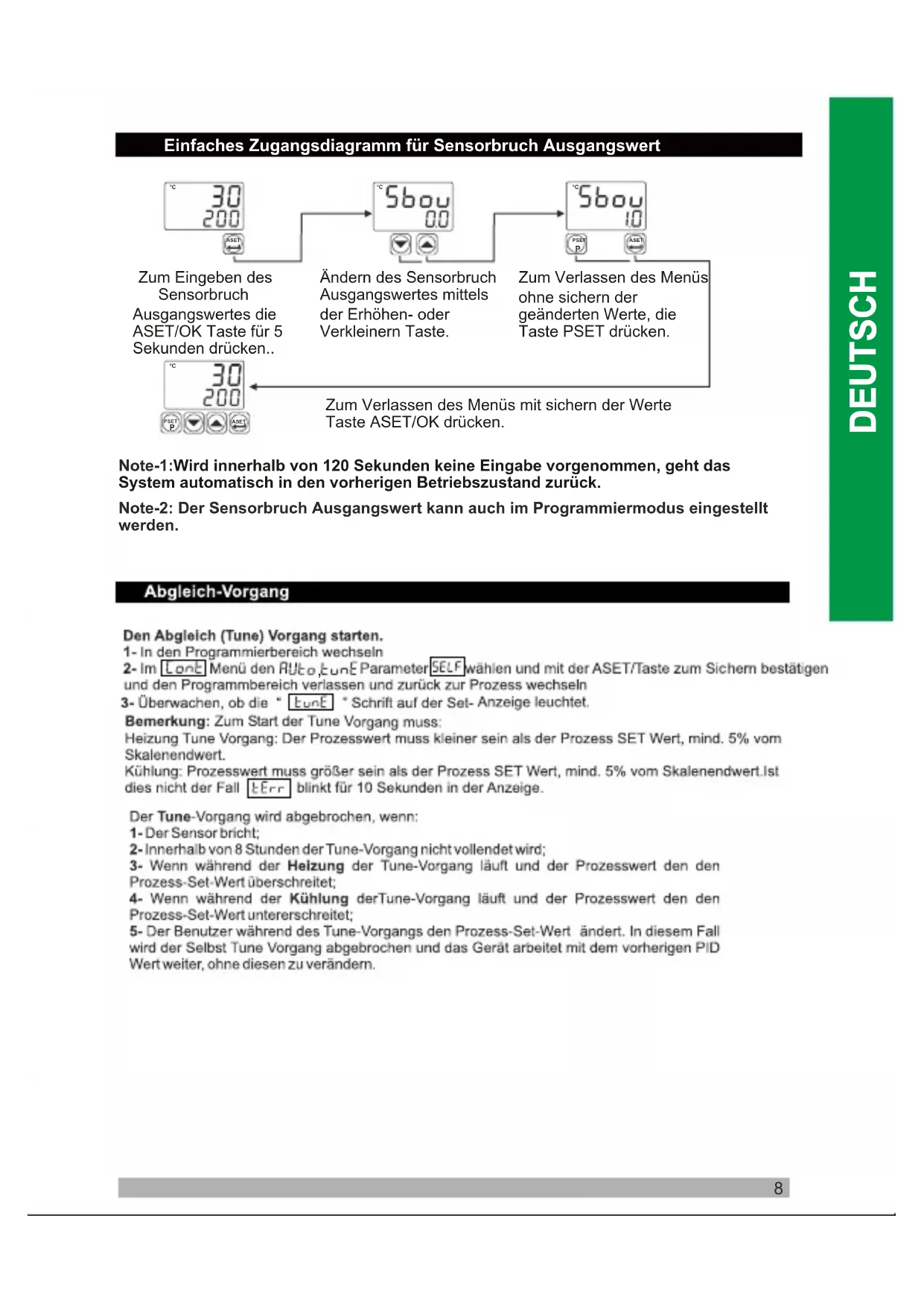

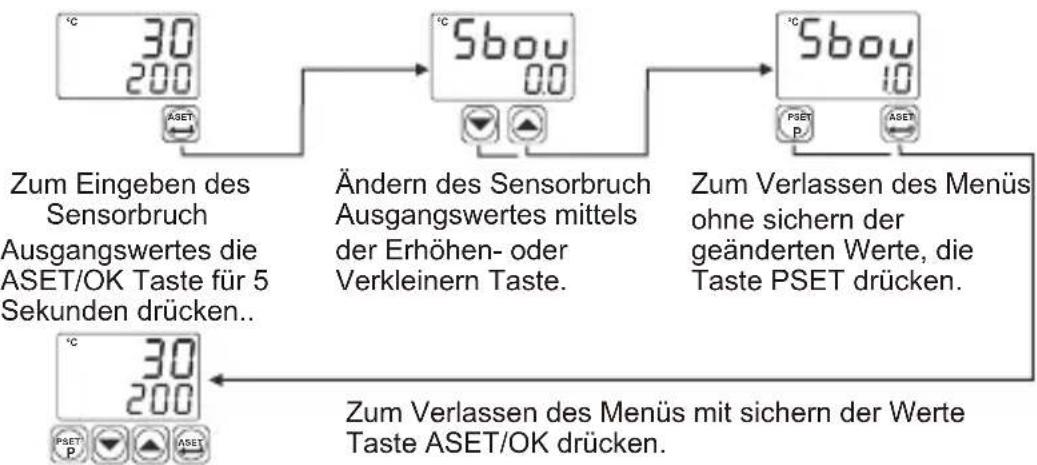

Einfaches Zugangsdiagramm für Sensorbruch Ausgangswert

Note-1: Wird innerhalb von 120 Sekunden keine Eingabe vorgenommen, geht das System automatisch in den vorherigen Betriebszustand zurück.

Note-2: Der Sensorbruch Ausgangswert kann auch im Programmiermodus eingestellt werden.

Abgleich-Vorgang

Den Abgleich (Tune) Vorgang starten.

1- In den Programmierbereich wechseln
2- Im [Lone] Menü den Rute, tunE Parameter SELF wählen und mit der ASET/Taste zum Sichern bestätigen und den Programmbereich verlassen und zurück zur Prozess wechseln
3- Überwachen, ob die "EunE" Schrift auf der Set-Anzeige leuchtet.

Bemerkung: Zum Start der Tune Vorgang muss:

Heizung Tune Vorgang: Der Prozesswert muss kleiner sein als der Prozess SET Wert, mind. 5% vom Skalenendwert.

Kühlung: Prozesswert muss größer sein als der Prozess SET Wert, mind. 5% vom Skalenendwert. Ist dies nicht der Fall blinkt für 10 Sekunden in der Anzeige.

Der Tune-Vorgang wird abgebrochen, wenn:

1- Der Sensor bricht;
2- Innerhalb von 8 Stunden der Tune-Vorgang nicht vollendet wird;
3- Wenn während der Heizung der Tune-Vorgang läuft und der Prozesswert den den Prozess-Set-Wert überschreitet;
4- Wenn während der Kühlung derTune-Vorgang läuft und der Prozesswert den den Prozess-Set-Wert untererschreitet;
5- Der Benutzer während des Tune-Vorgangs den Prozess-Set-Wert ändert. In diesem Fall wird der Selbst Tune Vorgang abgebrochen und das Gerät arbeitet mit dem vorherigen PID Wert weiter, ohne diesen zu verändern.

Pro5: Prozess Menü Parameter

:Prozess Eingangs Typ Auswahl; ( Werkseinstellung FECn )

:J Typ (Fe, Cu, Ni) Thermoelement, -200 °C,900°C; -328°F,1652°F

:K Typ (Ni, Cr, Ni) Thermoelement, -200 °C, 1300°C; -328°F, 2372°F

:R Typ (Pt13%RhPt) Thermoelement, 0°C, 1700°C; 32°F, 3092°F

:S Typ (Pt10%RhPt) Thermoelement, 0°C,1700°C; 32°F,3092°F

:T Typ (Cu, Cu, Ni) Thermoelement, -200 °C,400°C; -328°F,752°F

:Pt - 100,-200°C,650°C;-325°F,1202°F

:Pt - 100,-199.9°C,650.0°C; -199.9°F,999.9°F

:Einheit °C oder °F kann ausgegewählt werden.(Standard: °C )

:Minimaler (Grenzwert) Wert der Prozessskala.Ändert sich entsprechend des Sensor Typs und Skalenbereich (Standard:-200)

:Maximaler (Grenzwert) Wert der Prozessskala.Ändert sich entsprechend des Sensor Typs und Skalenbereich (Standard:900)

:Unterer Prozess Set-Wert. Der minimale Wert des Set-Wertes wird damit definiert. Ändert sich entsperchend des Sensor Typs und Skalenbereich. (Standard:-200)

:Oberer Prozess Set-Wert. Der maximale Wert des Set-Wertes wird damit definiert. Ändert sich entsprechend des Sensor Typs und Skalenbereich.( Standard: 900)

:Anzeige -Offset für Prozesswert Kann von -10% bis+10% des Skalabereiches eingestellt werden. Dieser Wert, wird dem Prozess Anzeigewert dazu addiert. (Standard :0)

Code : Parameter für Regelung

:Prozessparameter kann HERT (Erwärmung) oder Cool (Kühlung) gewählt werden. (Standard: HERT )

:Prozessregelung Auswahl kann als onoF oder Pd gewählt werden. (Standard:onoF)

Wenn der Abstimmungsparameter auf SELF eingestellt ist, startet das Gerät auf Selbstabstimmung, um die PID-Parameter automatisch zu berechnen. Wenn der Tuning-Parameter auf Ruto eingestellt ist, startet das Gerät zur Berechnung die automatische Abstimmung PID parameters automatically. This parameter is shown if = . (Default: no)

Proportional Band : Ein Wert zwischen 1% bis 100% ist möglich. Wird dargestellt wenn [nt5]=Prd] gewählt wird.(Standad :10.0)

Integralzeit : Ein Wert zwischen 0 bis 3600 Sek. ist möglich.Wird dargestellt wenn [LnS] = [P,d] gewählt wird .( Standard :100)

Derivativzeit (Ableitung). Ein Wert zwischen 0.0 bis 999.9 Sek. ist möglich.Kann erscheinen wenn S = _id gewählt wird.(Standard: 25.0)

Prüfperiode der Ausgabe. Ein Wert zwischen 1 bis 150 Sek. ist möglich. Kann erscheinen wenn = ,d gewählt wird.(Standard : 10)

: Hysterese Parameter.Wird dargestellt wenn [ntS] = onoF gewählt wird. Dieser Parameter kann einen Wert zwischen 0% bis 50% des Skalenwertes P_uP_L = PLoL haben .(Standard :0 )

: Ausgabewert für Sensorbruch. Ein Wert zwischen 0 bis 100% ist möglich.(Standard :0.0)

: Leght fest, welcher Ausgang als prozessausgang verwendet wird. Ist RLY gewählt, Prozessausgang; wenn Ssr gewählt ist, Prozessausgang ist SSR.(Standard: rLY)

: Leght fest, welcher Ausgang als prozessausgang verwendet wird. Ist RLY gewählt, auszuführen ist. (Standard:0)

: Softstart Regelausgang. Dieser Parameter bestimmt den Prozenwert des Regelausganges (Standard : 0)

: Softstart Steuerzeit. Dieser Parameter bestimmt die Softstart Mode Regelzeit (Standard=0)

HL: Parameter für Alarmmenü

RHS1

: Wert für Alaem Hysterese Parameter. Dieser Parameter kann eine Wert zwischen 0% bis 50 % der Skalenwert ( R_uPL - RL_oL ) sein.(Standard:0)

AESI

: Alarmauswahl ( Standard : PH ,R )

RLo1

: Er ist der Parameter für Alarm- Set- Wert Untergrenze. Kann zwischen dem Parameterwert für Prozess- Set Untergrenze und dem Parameterwert für Alarm-Set Obergrenze definiert werden.(Standard:0)

R_UP1

: Er ist der Parameter für Alarm-Set -Wert Obergrenze. Kann im Bereich zwischen der Alarm-Set Untergrenze und dem ProzessSkalen Maximum definiert werden.(Standard: 500)

Ron 1

: Alarm Einschaltverzögerung, ein Wert zwischen 0 bis 9999 Sek. ist möglich (Standard :0)

RoF1

: Alarm Ausschaltverzögerung, ein Wert zwischen 0 bis 9998 Sek. ist möglich. Ab 9998 erscheint der Anzeige die LEECH Schrift. Die gesperrte Alarm Ausgabe ist gewählt. (Standard : 0)

RH52

: Wert für Alarm Hysterese Parameter. Dieser kann einen Wert zwischen 0% bis 50 % des Skalenwertes ( - ) haben.(Standard:0)

At52

: Alarmauswahl (Standard : PH,R): Alarmauswahl (Standard : )

ALo2

: Unterer Alarm Set-Wert, kann im Bereich zwischen Minimalem Skalenwert und dem oberen Alarm Grenzwert liegen.(Standard :0)

AuP2

: Definiert den oberen Alarm Set-Grenzwert.Kann im Bereich zwischen der Alarm-Set Untergrenze und dem maximalen Skalenwert liegen. (Standard: 500).

Ron2

: Alarm Einschaltverzögerung, ein Wert zwischen 0 bis 9999 Sek. ist möglich (Standard :0)

RoF2

: Alarm Ausschaltverzögerung, ein Wert zwischen 0.00 bis 9998 Sek. ist möglich. Ab 9998 erscheint der Anzeige die LECH Schrift. Die gesperrte Alarm Ausgabe ist gewählt. (Standard : 0)

Bemerkung: Alarm-2 Parameter (AHS2, AtS2, ALo2,AuP2, Aon2, AoF2) aktiv, wenn der Cout Parameter als SSR gewählt wird.

Prot : Parameter für Alarmmenü

PrPS

: Zugriffspasswort für dan Programmbereich. Ein Wert zwischen 0 bis 9999 ist möglich.

Ist Pr-PS = 0, die Passworteingabe ist nicht zugänglich. Ist Pr-PS uncgleich 0 und der Bediener wechselt zu den Menü Seiten, ohne ein Passwort einzugeben, können alle Menüs, bis auf das Schutzmenü Prot, eingesehen werden. Es können aber keine Parameteränderungen durchgeführt werden. (Standard wert ist 0)

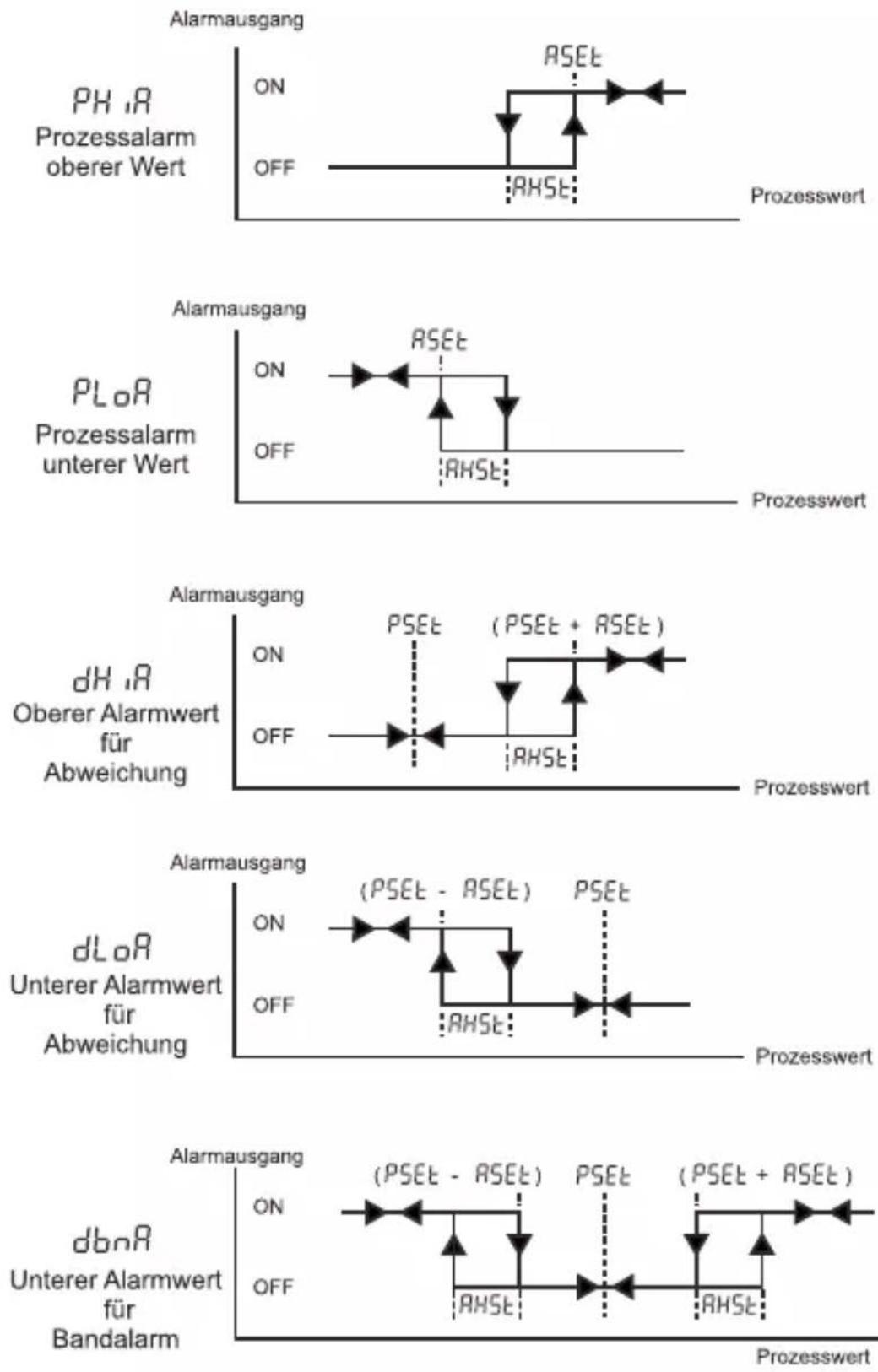

Alarmarten

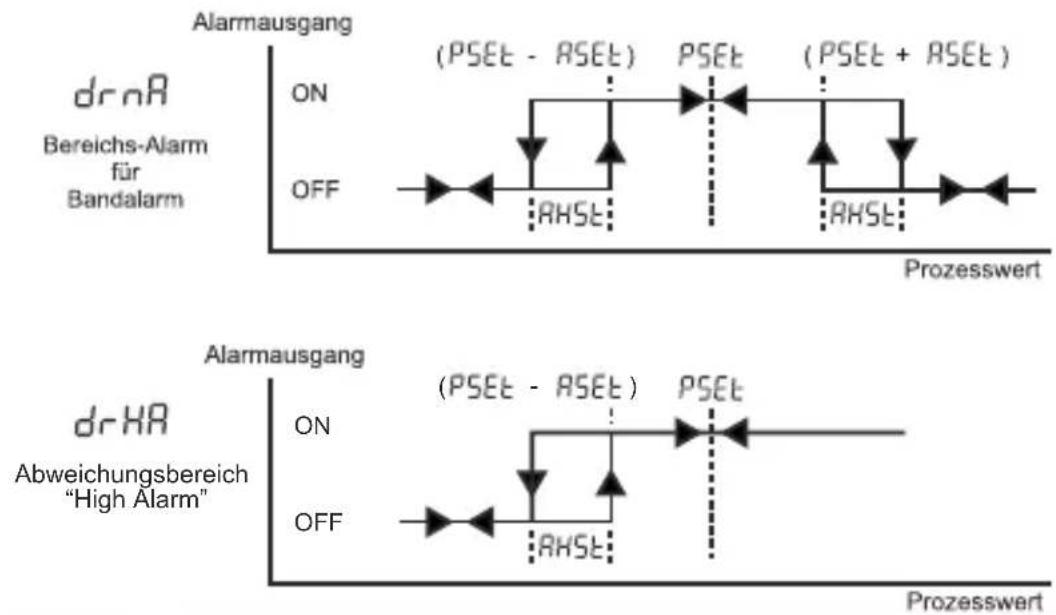

dronR Bereichs-Alarm für Bandalarm ON OFF (PSET - RSET) PSET (PSET + RSET) RHSE Prozesswert dronR Abweichungsbereich "High Alarm" ON OFF (PSET - RSET) PSET RHSE Prozesswert

Fehler Meldungen

1- Störung in der Analogeingabe Falsche Sensorverbindung oder keine Sensorverbindung vorhanden.

2- Wenn der Wert am Analogeingang niedriger ist als der untere Prozess Set-Wert P_LoL , fängt der obere Anzeigewert an zu blinken.

3- Wenn der Wert am Analogeingang höher ist als der obere Prozess Set-Wert P_uP_L , fängt der obere Anzeigewert an zu blinken

4- Wird als Zugang zum Programmmenü ein Passwort ungleich 0 eingeben, und der Bediener aktiviert die Parameter mit ASET/OK Taste, ohne das Passwort einzugeben und versucht einen Parameter zu ändern, erscheint eine Warnmeldung im unteren Teil der Anzeige (wie nebenan gezeigt). Das System erlaubt keine Änderung ohne gültige Passworteingabe.

5-Wenn im Programmbereich der Tune-Vorgang mit YES gewählt wird und die Warnung, wie links gezeigt, für 10 Sek. Blinkt, bedeutet es, dass die Startanforderungen für die Tune Funktion nicht erfüllt sind.

Installation

Vor Gerätemontage, bitte die Gebrauchsanweisung und die nachstehenden Hinweise lesen.

Im Paket sind:

• 1 Gerät
• 2 Montageclips mit Schrauben
• Garantieschein und Gebrauchsanweisung.

Vor der Montage das Gerät visuell prüfen, ob es während des Transportes beschädigt wurde. Die Montage und Benutzung muss durch Fachpersonal ausgeführt werden. Dies ist in der Verantwortung des Käufers.

Falls aufgrund eines Fehlers oder einer Störung des Gerätes eine Gefahr bestehen sollte, die Energiezufuhr des Systems abschalten und alle elektrischen Verbindungen des Gerätes vom System entfernen.

Im Gerät befindet sich keine Sicherung und kein Netzschalter. Der Käufer muss an die Spannungszuführung des Gerätes einen Netzschalter und eine Sicherung anbringen.

Achten Sie darauf dass die Versorgungsspannung der Gerätespezi-fikation entspricht um eine Beschädigung oder Zerstörung zu vermeiden.

Um einen elektrischen Schock und ähnliche Unfälle zu vermeiden, muss das Gerät und System vor der Verkabelung der Anschlüsse vom Stromnetz genommen werden.

Am Gerät dürfen keine Veränderungen vorgenommen und das Gerät darf nicht repariert werden. Eingriffe am Gerät können eine fehlerhafte Funktion, Beschädigung des Gerätes oder Systems, sowie elektrischen Schock oder Feuer auslösen.

Das Gerät darf auf keinen Fall in der Nähe von brennbaren und explosiven Gasen verwendet werden.

Bitte achten Sie bei der Montage des Gerätes auf scharfe Kanten, Sie können sich dabei möglicherweise verletzen.

Das Gerät darf nur mit dem mitgeliefertem Befestigungsmaterial an das System montiert werden. Das Gerät nicht mit ungeeigneten Verbindungsteilen montieren. Das Gerät mit den mitgelieferten Verbindungsteilen so montieren, dass es fest mit der Montageplatte verbunden ist.

Im Falle der Missachtung dieser Bedienungsanleitung liegt die Verantwortung im Schadensfalle beim Anwender.

Garantie

EMKO Elektronik gewährleistet dass das Gerät frei von Material- und Produktions-fehlern ist. Diese Gewährleistung gilt für einen Zeitraum von 2 Jahren ab Lieferda-tum und wird mit dem Vorbehalt gewährt, dass der Kunde den im Garantieschein und Bedienungsanleitung angegebenen

Instandhaltung

Das Gerät darf nur durch ausgebildete Personen repariert werden. Vor Zugriff auf Innenteile, die Stromzuführung des Gerätes ausschalten.

Gerät nicht mit Kohlenwasserstoff (wie Mineralöl und Trichloräthylen) enthaltenden Lösungen reinigen. Das Reinigen mit diesen Lösungen, kann die mechanische Sicherheit des Gerätes vermindern.

Für das Reinigen des Gehäuses, ein mit Äthylalkohol oder Wasser befeuchtetes Tuch verwenden.

Sonstige Angaben

Herstellerangaben:

Emko Elektronik Sanayi ve Ticaret A.Ş. Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA / TURKIYE

Tel : [phone] Fax : [phone]

www.emkoelektronik.com.tr

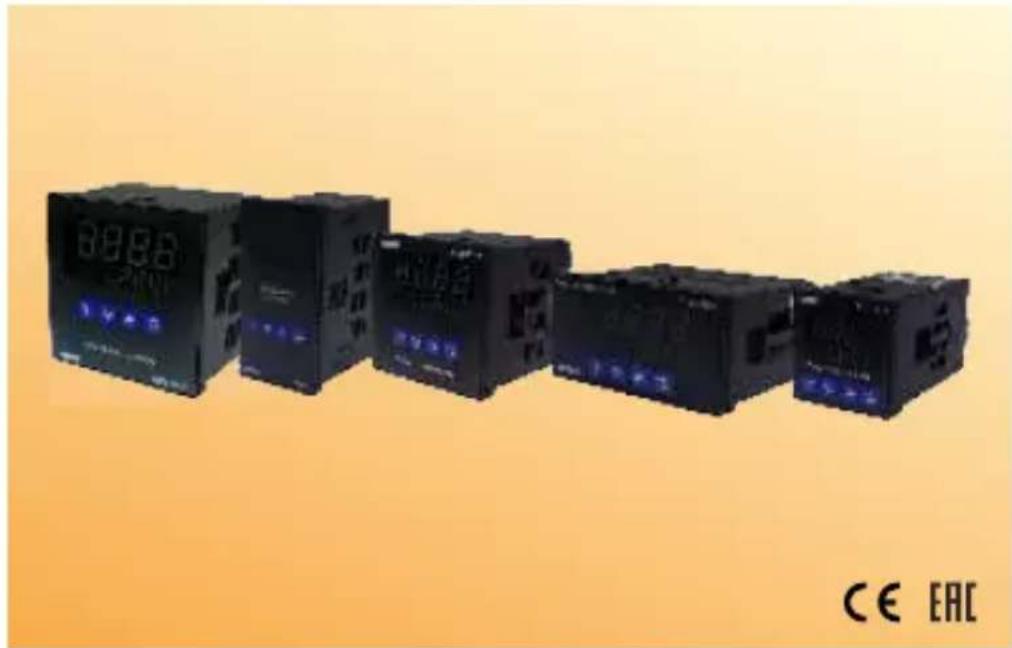

Bestellungsinformationen

ESM-4420 (48x48 DIN 1/16)

ESM-4920 (96x48 DIN 1/8)

ESM-7720 (in 72x72 DIN Maßen)

ESM-9420 (48x96 DIN 1/8)

ESM-9920 (96x96 DIN 1/4)

BC	Eingangs Typ	Skala
20	Konfigurierbar (Tabelle-1)	(Tabelle-1)

D	Serielle Kommunikation
0	Nicht vorhanden

E	Ausgabe-1(Alarm)
1	Relaisausgang (5A@250V ~ ohmsche Last)

FG	Ausgang-2(Prozess oder Alarm)
01	Relaisausgang (5A@250V ~ ohmsche Last)

HI	Ausgang-3(Prozess)
02	SSR-Treiberausgang max.20mA @12V ---

Tabelle-1

BC	Eingangs Typ (TC)	Skala(°C)	Skala(°F)
23	J ,Fe CuNi IEC584.1(ITS90)	-200°C,900°C	-328°F,1652°F
25	K ,NiCr Ni IEC584.1(ITS90)	-200°C,1300°C	-328°F,2372°F
27	R ,Pt13%Rh Pt IEC584.1(ITS90)	0°C,1700°C	32°F,3092°F
28	S ,Pt10%Rh Pt IEC584.1(ITS90)	0°C,1700°C	32°F,3092°F
29	T ,Cu CuNi IEC584.1(ITS90)	-200°C,400°C	-328°F,752°F

BC	Eingangs Typ (RTD)	Skala(°C)	Skala(°F)
39	PT 100, IEC751(ITS90)	-200°C,650°C	-328°F,1202°F
40	PT 100, IEC751(ITS90)	-199.9°C,650.0°C	-199.9°F,999.9°F

EMKO

Ihr Technologiepartner

Wir danken Ihnen, dass Sie Sich für die elektronischen Produkte von EMKO entschieden haben, bitte besuchen Sie unsere Webseite, wenn Sie die detaillierte Gebrauchsanweisung laden möchten.

www.emkoelektronik.com.tr
