Produkttyp	PID-Temperaturregler
Marke	Emko
Modell	ESM-9920
Abmessungen (Frontseite)	96 x 96 mm
Tiefe	96 mm
Gewicht	340 g
Prozessanzeige (PV)	Rote LED-Anzeige, 4-stellig, Höhe 19 mm
Sollwertanzeige (SV)	Grüne LED-Anzeige, 4-stellig, Höhe 10,8 mm
Messeingänge	Thermoelement (J, K, R, S, T) und Pt100 RTD
Steuerausgang	Relais 5A@250V~ oder SSR-Treiber (24 mA / 12 V=)
Alarmausgänge	2 Ausgänge: Relais 5A@250V~ oder SSR-Treiber (je nach Modell)
Regelarten	EIN/AUS, P, PI, PD, PID mit adaptiver Einstellung
Genauigkeit	±0,25% vom Endwert für TC und RTD
Spannungsversorgung	100-240 V AC, 50/60 Hz (typisch)
Schutzart	IP65 (Frontseite), IP20 (Rückseite)
Betriebstemperatur	0 bis 50°C
Luftfeuchtigkeit	0-90% rF ohne Kondensation
Hauptfunktionen	PID-Regelung, Auto-Tuning, programmierbare Alarme, Passwortschutz, Kaltstellenkompensation
Wartung und Reinigung	Gehäuse mit einem leicht angefeuchteten Tuch (Wasser oder Ethylalkohol) reinigen. Keine Lösungsmittel verwenden.
Sicherheit	Vor Eingriffen Strom abschalten. Installation durch einen qualifizierten Techniker.
Garantie	2 Jahre ab Lieferdatum

Häufig gestellte Fragen - ESM-9920 Emko

Wie stelle ich den Sollwert der Temperatur ein?

Drücken Sie die Taste SET, um die Sollwertanzeige aufzurufen. Verwenden Sie die Pfeiltasten, um den Wert zu ändern. Drücken Sie erneut SET, um zu bestätigen. Wenn 120 Sekunden lang keine Aktion erfolgt, kehrt das Gerät zum Hauptbildschirm zurück.

Wie konfiguriere ich einen Alarm?

Rufen Sie das Menü AL (Alarm) im Programmierbereich auf. Verwenden Sie die Parameter ALo1 (untere Grenze), AUP1 (obere Grenze), AHS1 (Hysterese) und Aon1/AoF1 (Verzögerungen). Der Alarmtyp wird mit AAS1 ausgewählt (z.B. PH,R für hoch mit Verriegelung).

Was tun, wenn das Display 'Sensorfehler' anzeigt?

Überprüfen Sie den Sensoranschluss (Thermoelement oder Pt100). Stellen Sie sicher, dass er korrekt angeschlossen ist und der Eingangstyp dem verwendeten Sensor entspricht. Wenn das Problem weiterhin besteht, ersetzen Sie den Sensor.

Wie reinige ich das Gehäuse des Geräts?

Verwenden Sie ein weiches Tuch, das leicht mit Wasser oder Ethylalkohol angefeuchtet ist. Verwenden Sie niemals Lösungsmittel auf Kohlenwasserstoffbasis (Benzin, Trichlorethylen), die das Plastik beschädigen könnten.

Wie ist die Montageanleitung für den Schalttafeleinbau?

Schneiden Sie eine Öffnung von 92x92 mm (Toleranz ±1 mm) aus. Setzen Sie die Dichtung ein, platzieren Sie das Gerät von vorne und befestigen Sie es mit den beiden mitgelieferten Befestigungsbügeln, indem Sie die Schrauben anziehen.

Wie starte ich die adaptive PID-Regelung (Auto-Tuning)?

Gehen Sie in das Menü Cont (Steuerung) und stellen Sie tune auf SELF. Drücken Sie ASET/OK zum Bestätigen. Das Gerät berechnet automatisch die PID-Parameter. Stellen Sie sicher, dass die Prozesstemperatur mindestens 5% des Endwerts unter dem Sollwert liegt (für Heizung).

Welche Sensortypen sind kompatibel?

Das Gerät akzeptiert Thermoelemente der Typen J, K, R, S, T und Pt100-Fühler (2- oder 3-Leiter). Siehe Tabelle 1 der Anleitung für die entsprechenden Messbereiche.

Wie ändere ich die Temperatureinheit zwischen °C und °F?

Stellen Sie im Menü ProS (Prozess) den Parameter Un auf °C oder °F. Der Standardwert ist °C. Diese Änderung wirkt sich auf alle Anzeigen aus.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie die Spannungsversorgung und die Sicherung (falls vorhanden). Stellen Sie sicher, dass die Versorgungsspannung mit der auf dem Etikett angegebenen übereinstimmt (normalerweise 100-240 V AC). Wenn das Gerät ausgeschaltet bleibt, wenden Sie sich an den Kundendienst.

Wie sperre ich den Zugriff auf die Parameter mit einem Passwort?

Stellen Sie im Menü Prot (Schutz) PrPS auf einen Code von 0 bis 9999 (z.B. 1234). Wenn der Wert ungleich Null ist, muss der Benutzer dieses Passwort eingeben, um auf die Parameter zuzugreifen und sie zu ändern. Zum Deaktivieren setzen Sie PrPS wieder auf 0.

BEDIENUNGSANLEITUNG ESM-9920 Emko

ESM-9420: (46× 92mm)

ESM-9920: (92 x 92mm)

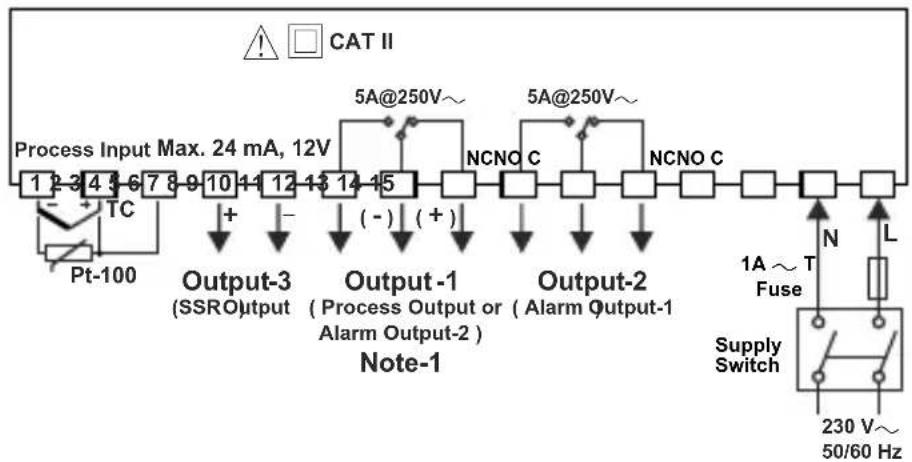

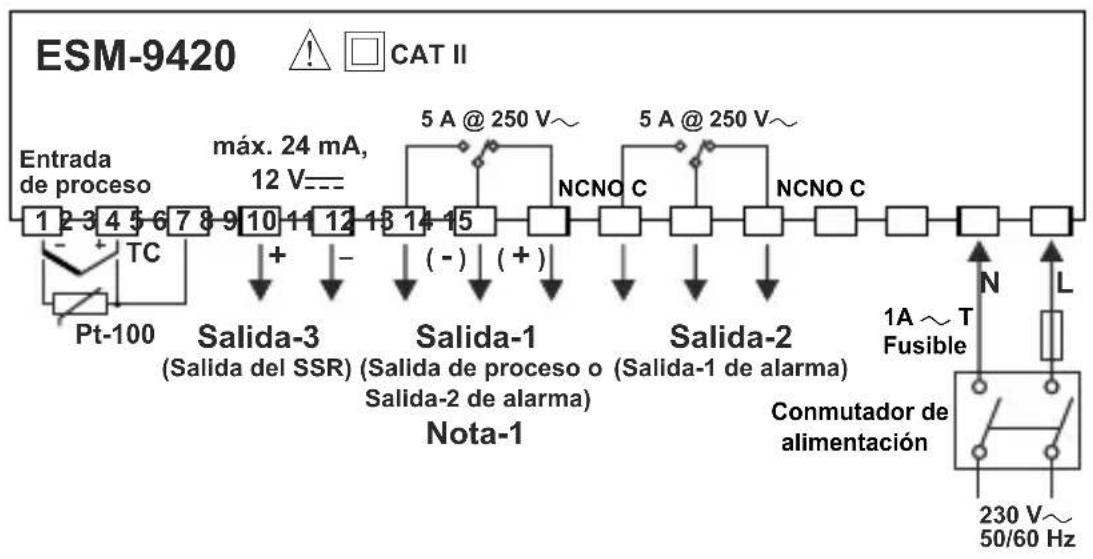

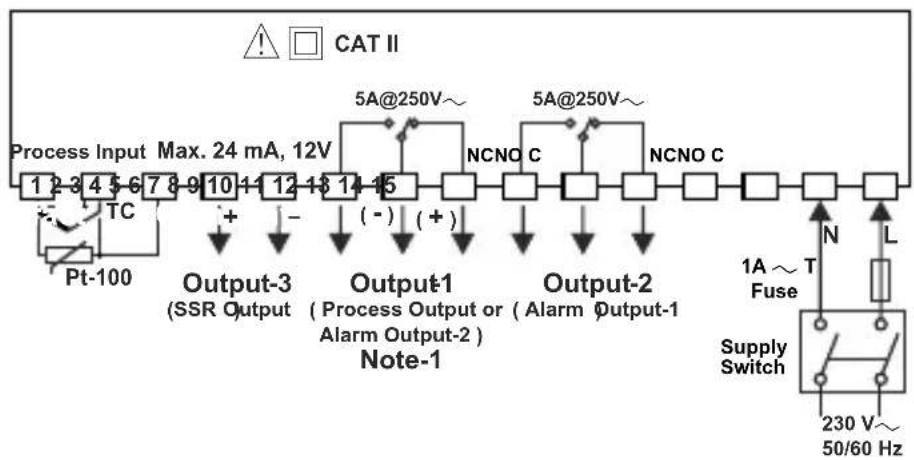

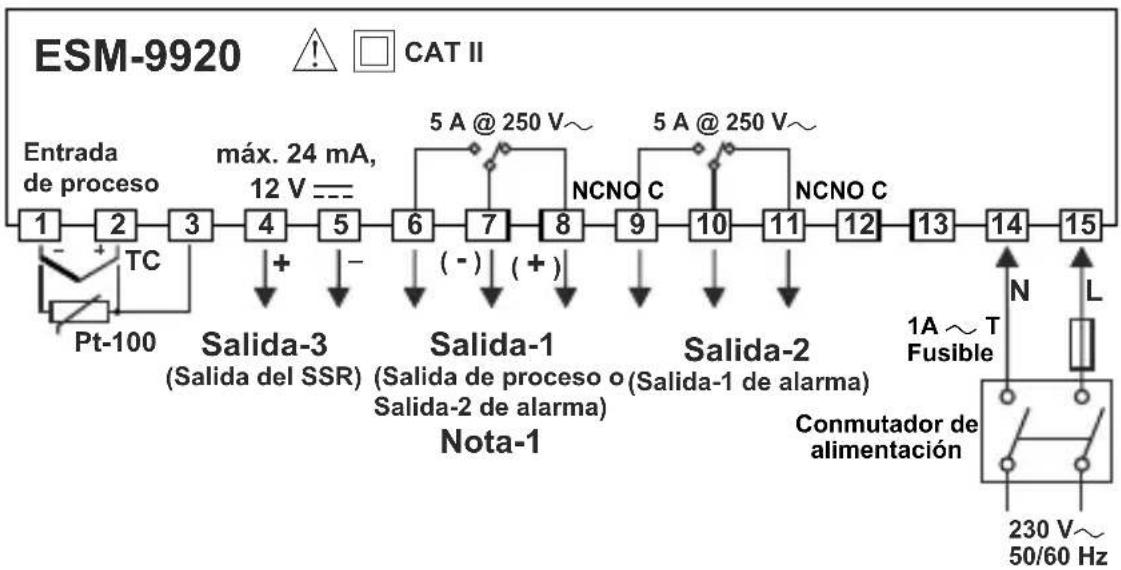

Electrical Wirings

ESM-4420

ESM-4920

ESM-7720

ESM-9420

• 4-stellige Prozess- (PV) und 4-stellige Vorwahl(SV) Anzeige
• Prozesseingang (TC, RTD)
  -Programmierbare ON/OFF, P, PI, PD und PID Regelungsarten
• Anpassung der PID Koeffizienten an das System mittels Selfst-Abgleich (Step Response Tuning)
• Programmierbare Heizung- und Kuhlungsfungtion für Regel Ausgang
• Wahlbare Alarm Funktionen für Alarm Ausgang

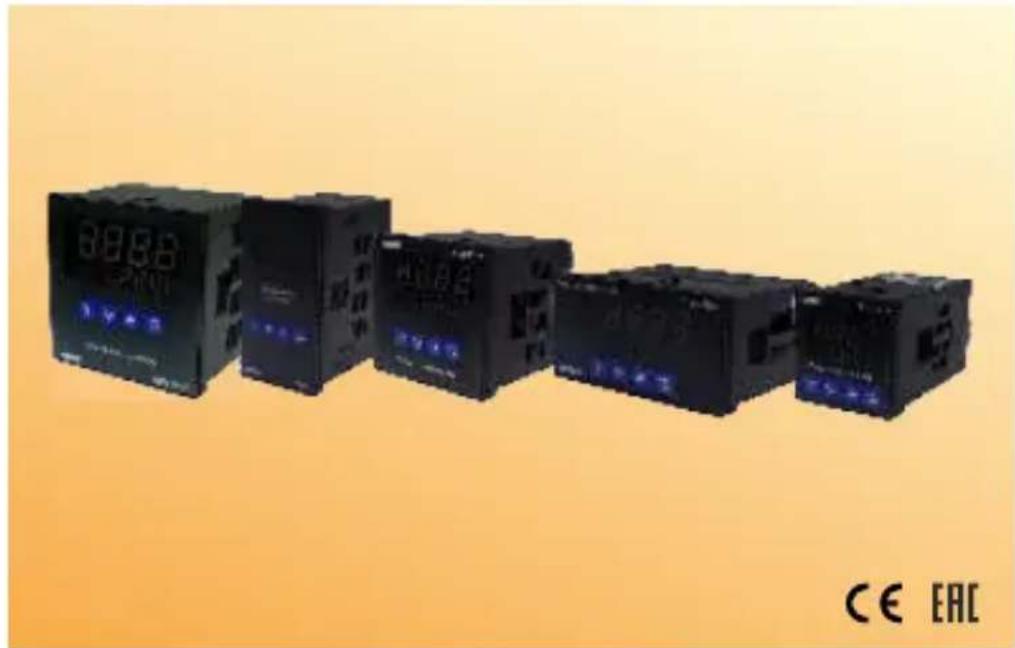

Die ESM Serie von Temperaturregeln wurden zur Messung und Regelung von Prozesswerten entwickelt. Sie konnen in vielen Anwendungen mit ihren TC und RTD Temperatur Sensoreingängen, Multifunktions Steuerausgaben und wahlbaren Alarmfunktionen eingesetzt werden.

Hauptanwendungsgebiete sind die Herstellung von Plastik, Petrochemie, Textil, und Automobil Produktionsanlagen. Eine genaue und fortschrittliche Messung und Regelung wird durch die frei wahlbaren ON-OFF, P, PI, PD,PID, Self-Tune PID Funktionen gewährleistet.

Spezifikationen

Prozesseingange TC, RTD

Thermoelement (TC): J, K, R, S und T (IEC584.1) (ITS90)

Thermowiderstand (RTD): PT-100 (IEC751) (ITS90)

Messbereich: Für Eingangstyp und Skalen Auswahl Siehe Tabelle-1.

Genauigkeit: Für Thermoelement und Thermowiderstand ± 0.25 % vom Skalenendwert,

Kaltstellen-Kompensation: Automatisch durchgeführt ± 0.1^ / 1^

Leitungskompensation: Maximal 10 Ohm

Sensorbruchsicherung: Anzeige am Display

Ausleseinterval: 3 pro Sekunde

Eingangsfilter: 1.0 Sekunden

Regelungsmethode: ON/OFF, P, PI, PD oder PID (Der Benutzer

kann die Methode programmieren.)

Ausgang

Prozessausgang: Relais (5A@250V~ ohmsche Last)

oder SSR-Treiberausgang (maximal 20mA @12V ---)

Alarmausgang: Relais (5A@250V~ ohmsche Last)

Versorgungsspannung:

230V (± 15%) 50/60 Hz - 3VA

115V～（±15%）50/60 Hz-3VA

24V～（±15%）50/60 Hz-3VA

(Versorgungsspannung bei der Bestellung angegeben)

Prozessanzeige:

ESM-4420:10.1 mm rot 4-stellig LED-Anzeige

ESM-7720:13.2 mm rot 4-stellig LED-Anzeige

ESM-9920:19mm rot 4-stellig LED-Anzeige

Anzeige fur Vorwahl-Wert:

ESM-4420:8 mm grün 4-stellig LED-Anzeige

ESM-7720:9.1 mm grün 4-stellig LED-Anzeige

ESM-9920:10.8 mm grün 4-stellig LED-Anzeige

LEDs:PS (Prozess Vorwahlwert),PO( Prozess Ausgangsstatus-LED),

AS1, AS2 (Alarm Vorwahlwerte), AO1, AO2 (Alarm Ausgangsstatus)

LEDs), LED für °C, °F.

Schutzklassen und Physikalische Eingenschaften

Betriebstemperatur: 0...50°C

Feuchtigkeit: 0-90% RH (ohne Kondensation)

Schutzklasse: vorne IP65, hinten IP 20

Gewicht: ESM-4420:220g

ESM-7720:270g

ESM-9920:340g

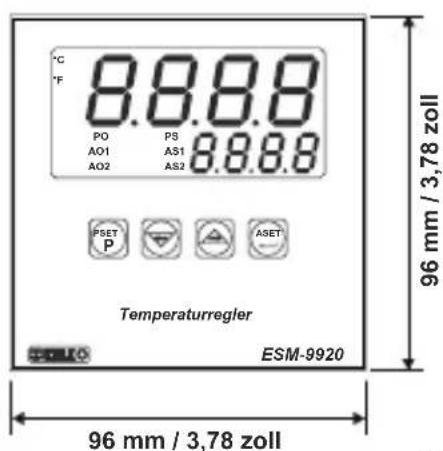

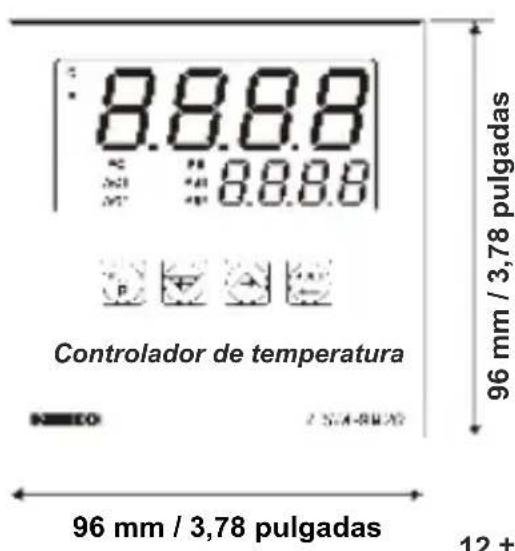

Abmessungen: ESM-4420 : (48 x 48mm, Tiefe: 95 mm)

ESM-7720: (72 x 48mm, Tiefe: 95.5 mm)

ESM-9920: (96 x 48mm, Tiefe: 96 mm)

Fronttafelausschnitt:

ESM-7720: (69× 69mm)

ESM-4420: (46 x 46 mm)

ESM-9920: (92 x 92 mm)

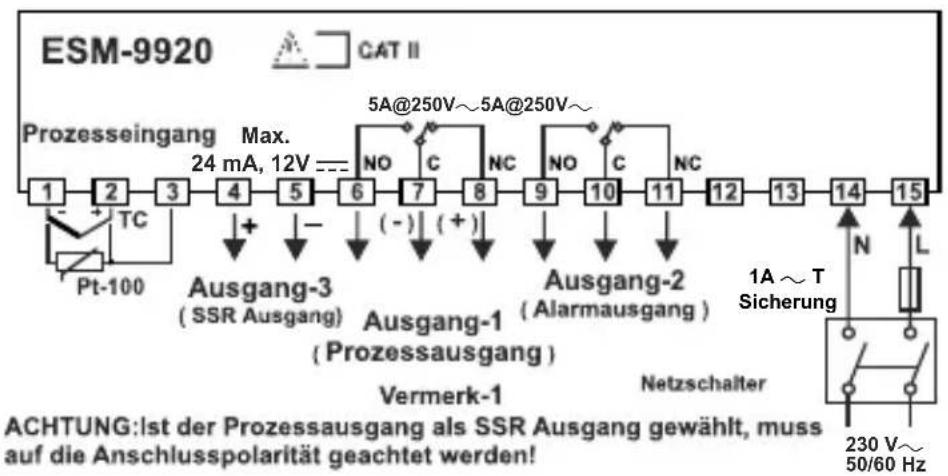

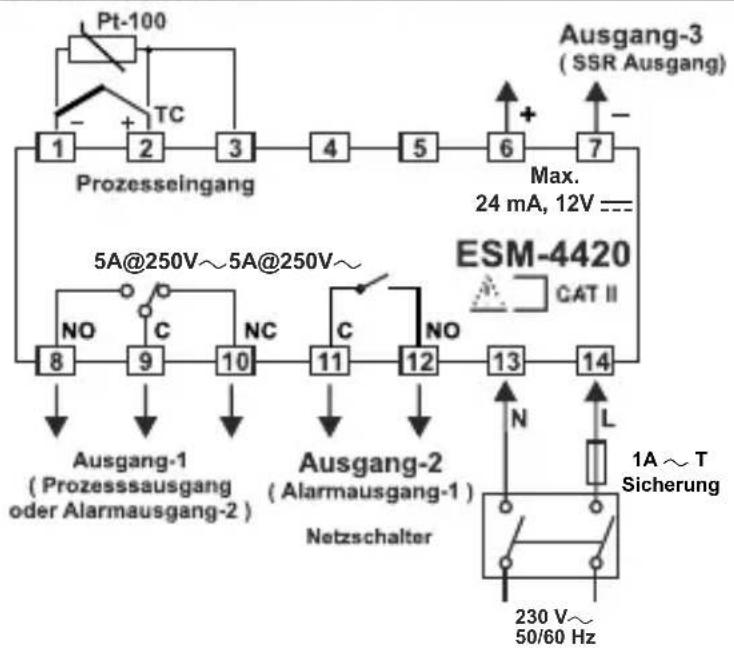

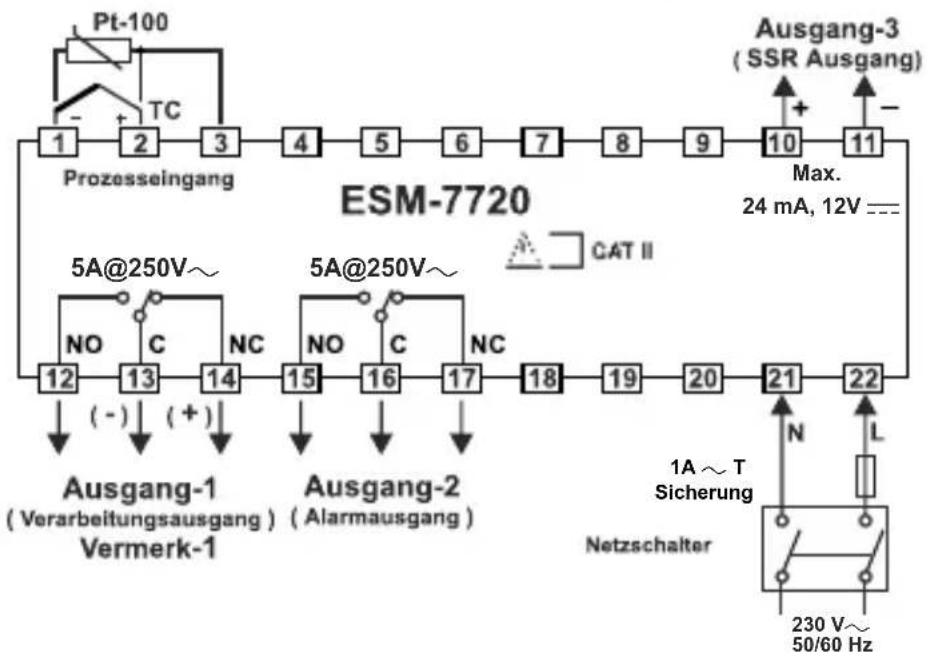

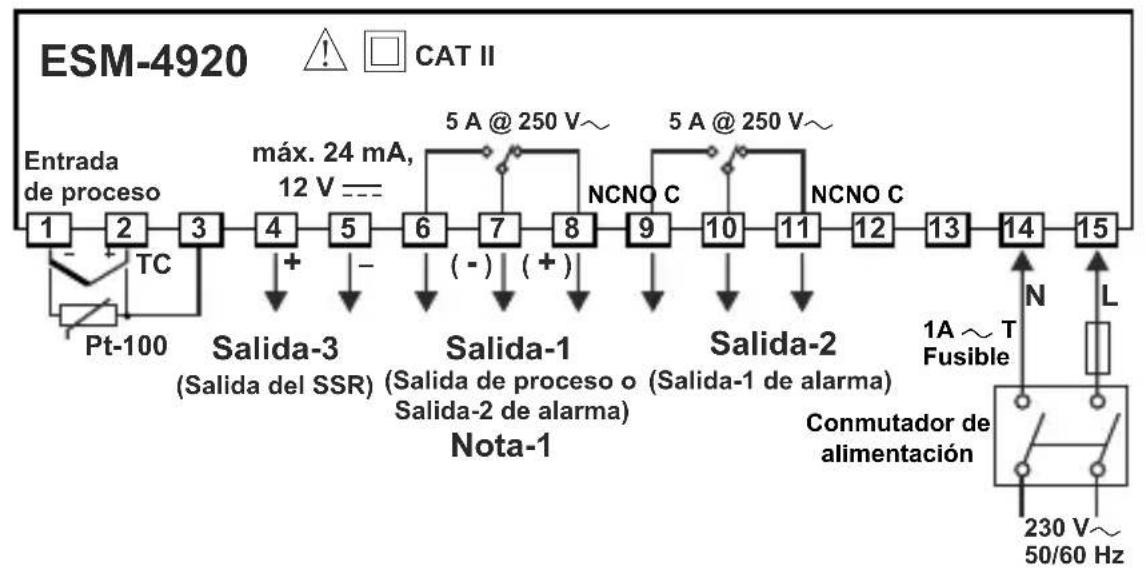

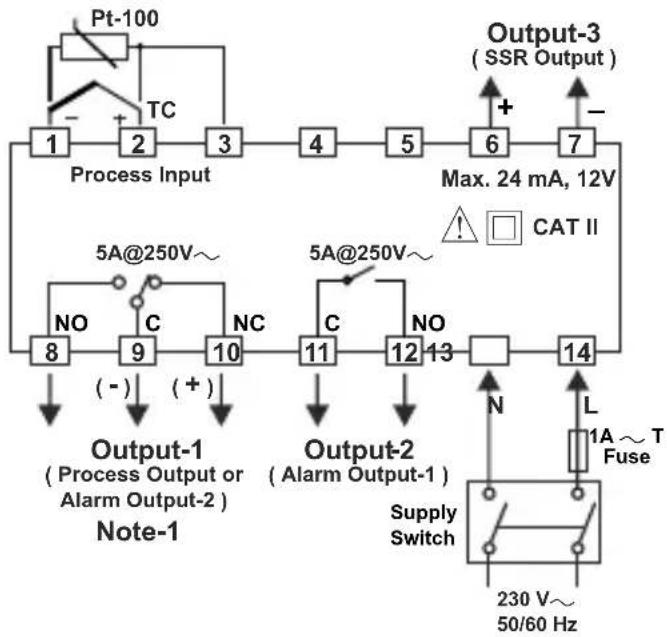

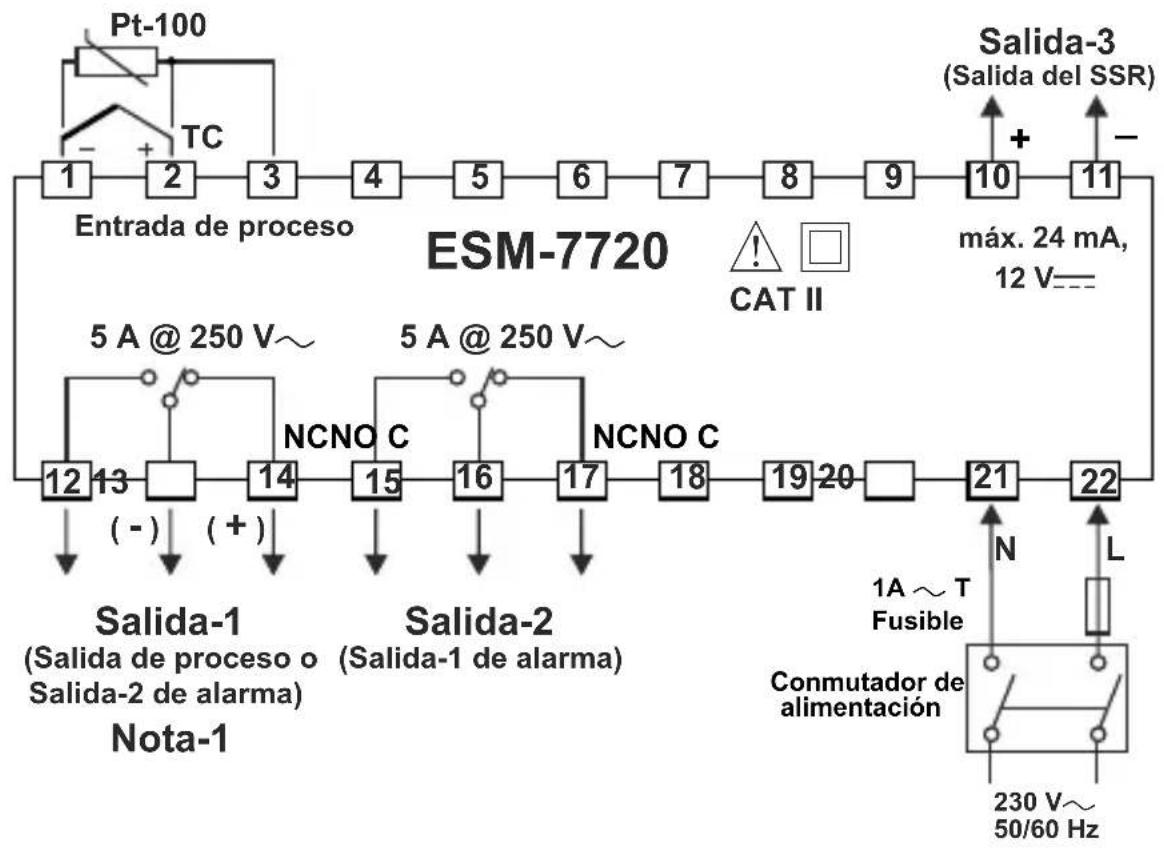

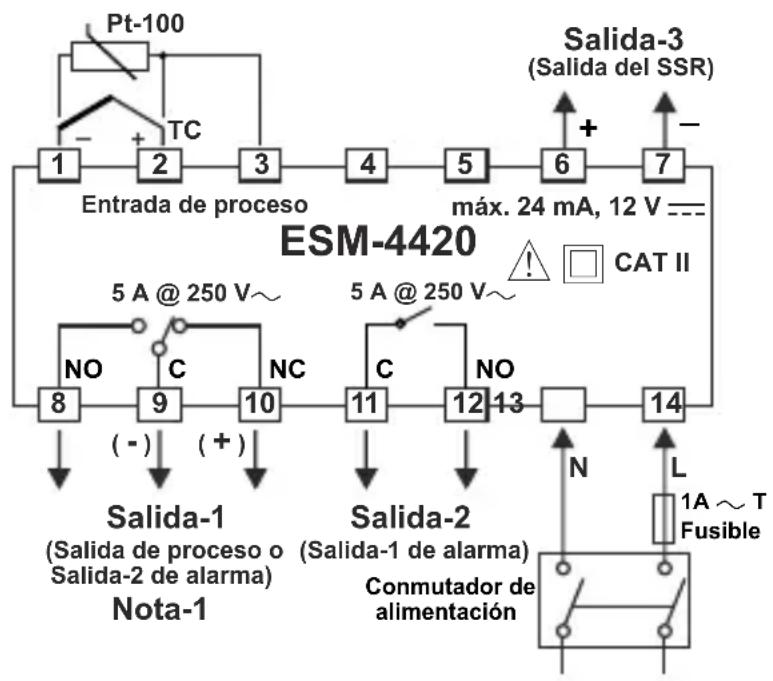

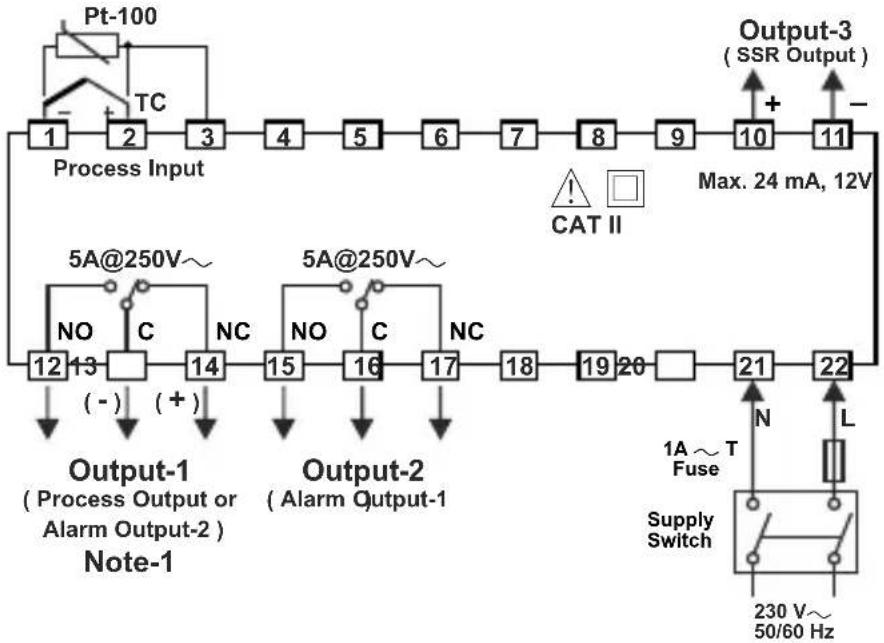

Elektrische Anschlüsse

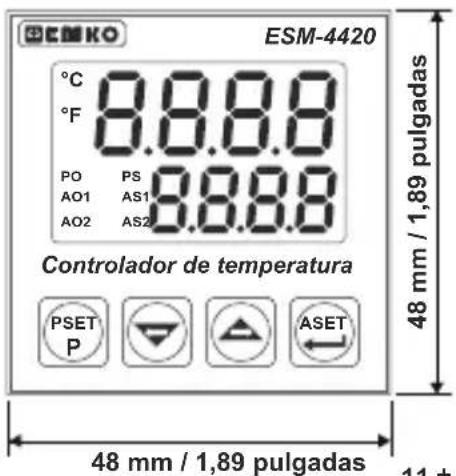

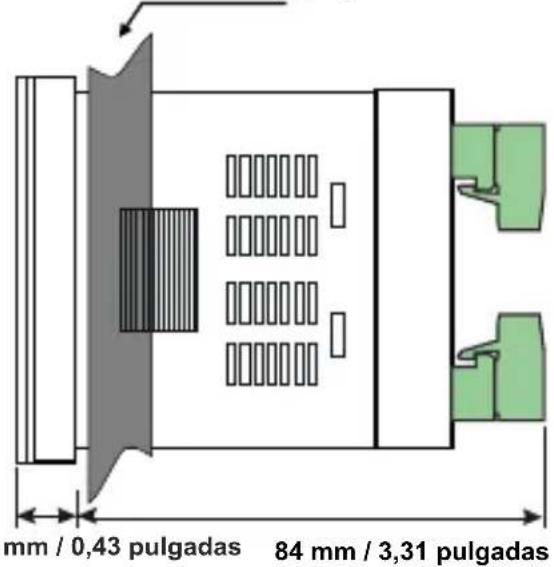

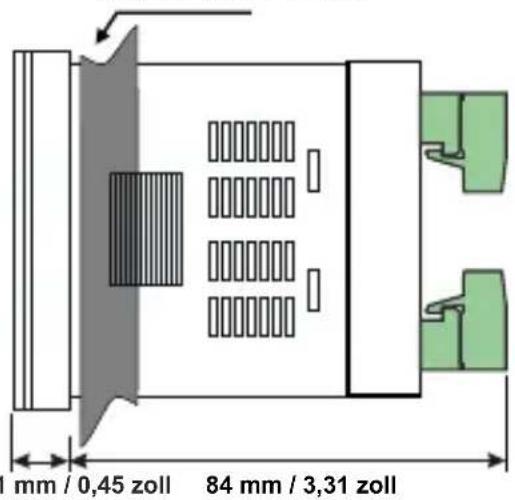

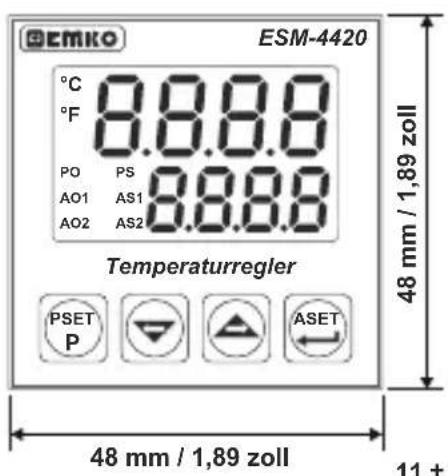

ABMESSAGENS ESM-4420

Maximal 5mm/0,2 zoll.

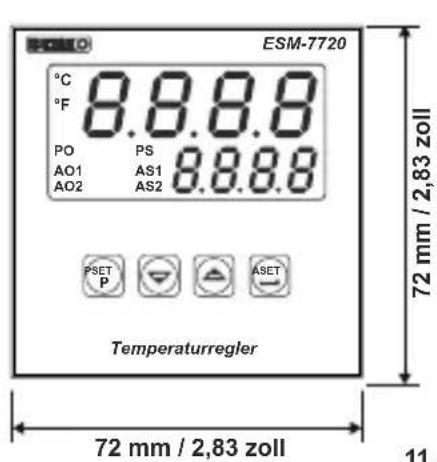

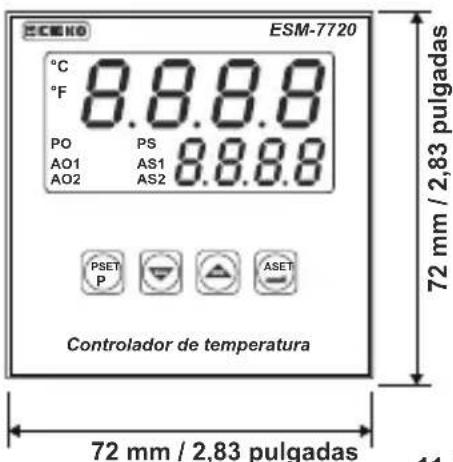

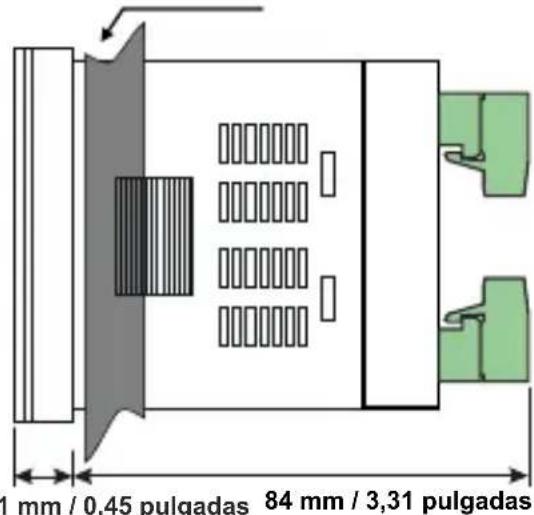

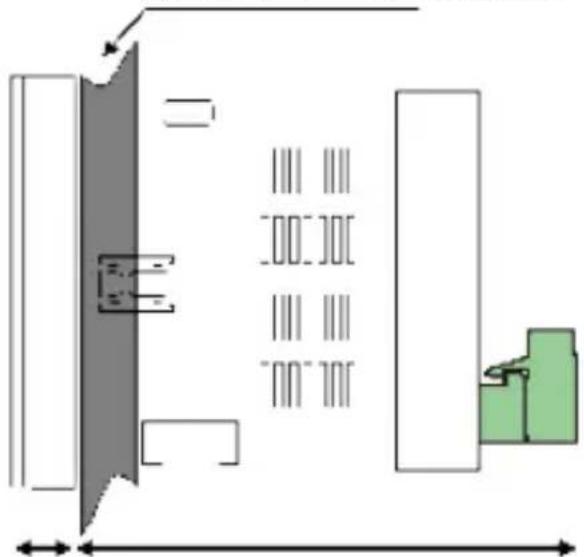

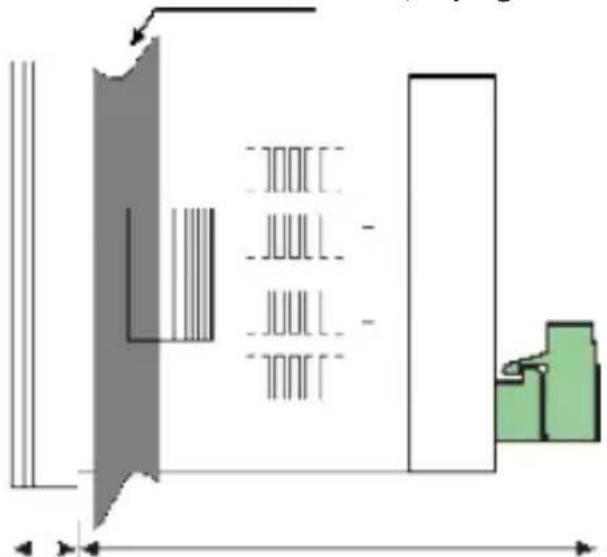

ABMESSAGENGEN
ESM-7720

Maximal 5 mm/0,2 zoll

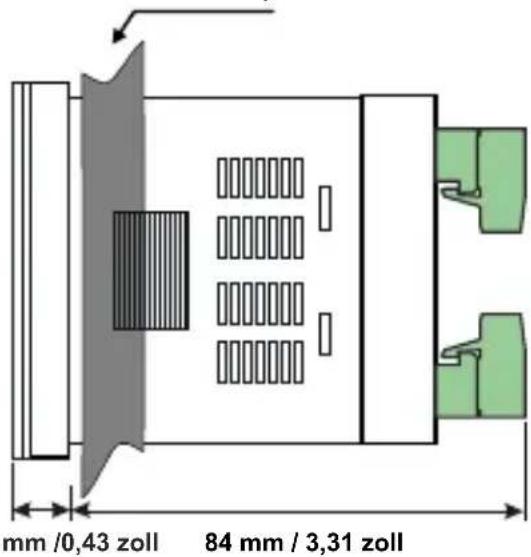

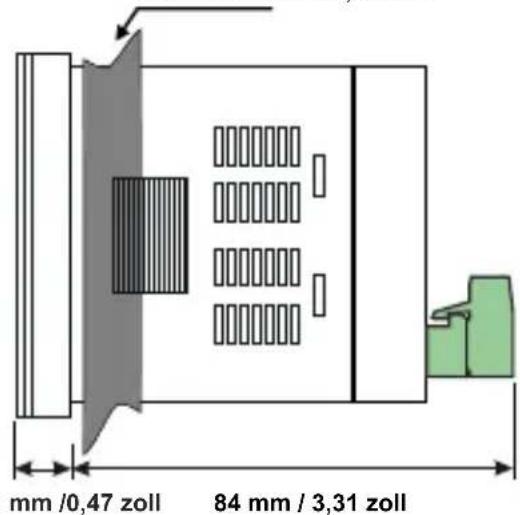

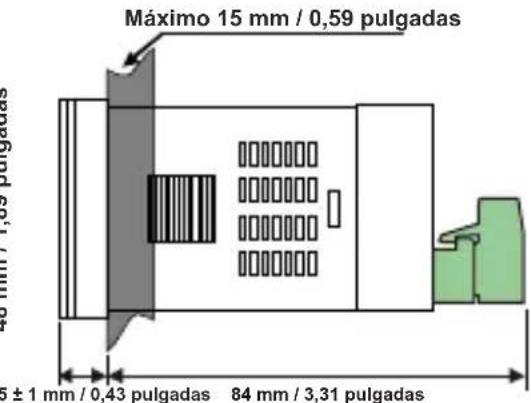

ESM-9920

Maximal 15 mm/0,59 zoll

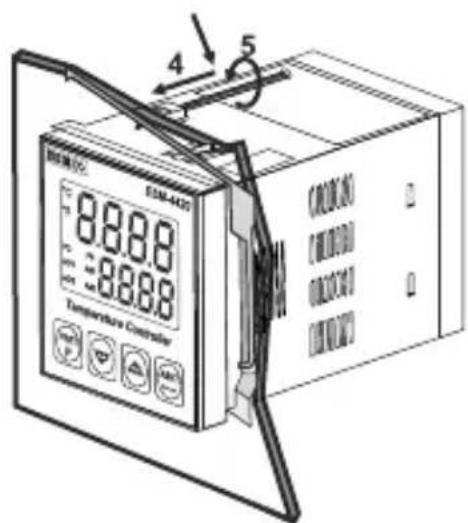

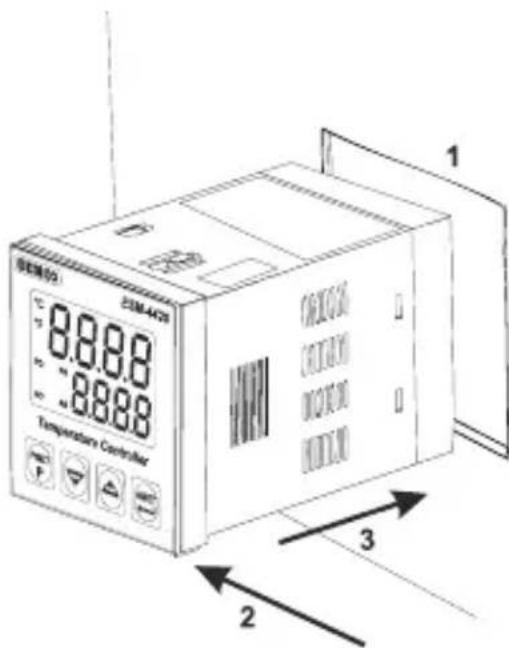

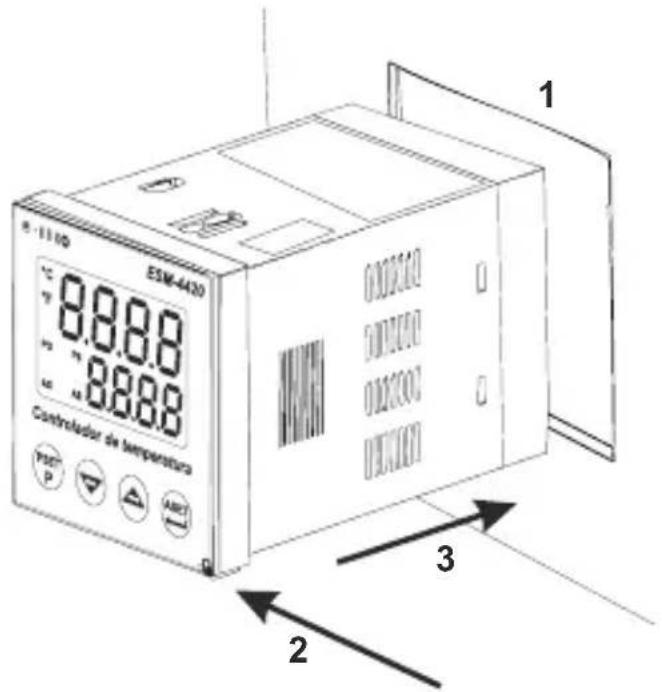

Frontplattenmontage

1- Den gegebenen MaBen entsprechend den Frontplattenaus-schnitt des zu montierenden Gerates vorbereiten.

2-Sicherstellen, dass die Dichtung zwischen Gerat und Frontplatte eingelegtist.

4-Die Montageklammern von hinten einsetzen und in Richtung Frontplatte schiebern. Mittels der vorhandenen Schrauben das Gerat an der Frontplatte befestigen.

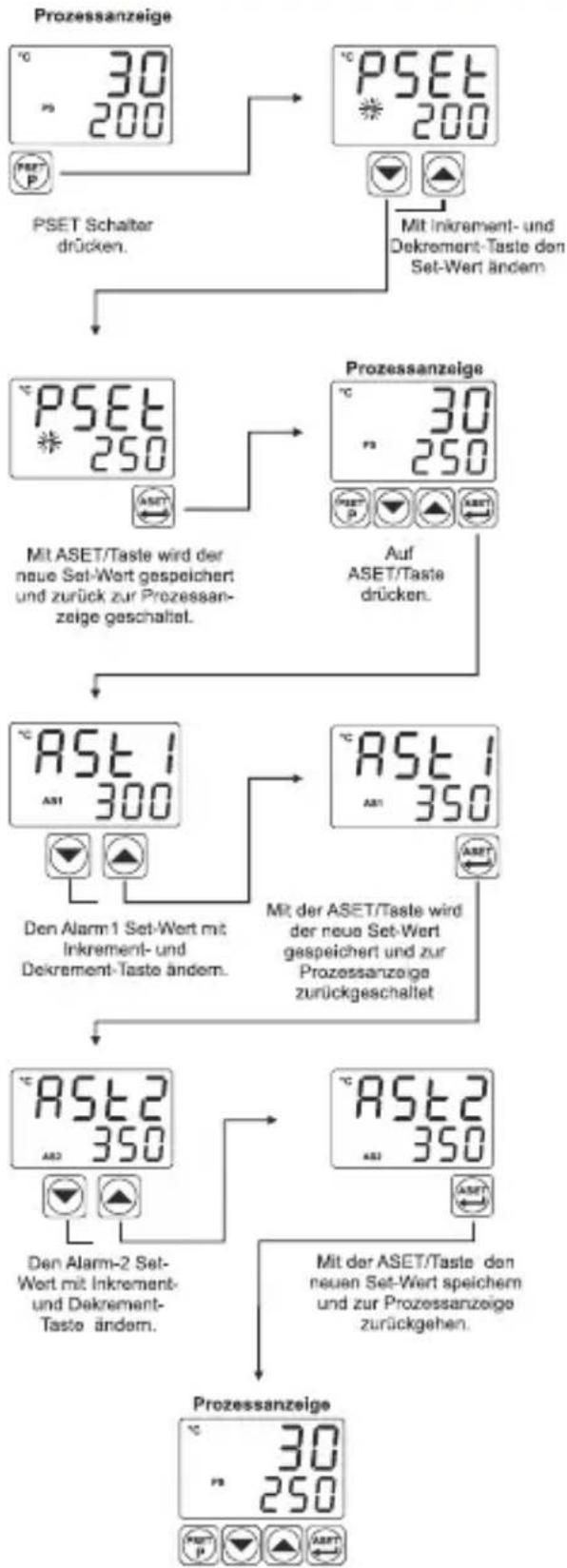

Bemerkung: Der Benutzer kann den Einstell Bereich durch Drücken der Taste verlassen, ohne die geänderten Werte abzuspeichern.
Wird innerhalb von 120 Sekunden keine Aktion unternommen, verlassst das Gerät automatisch den Einstell Bereich.

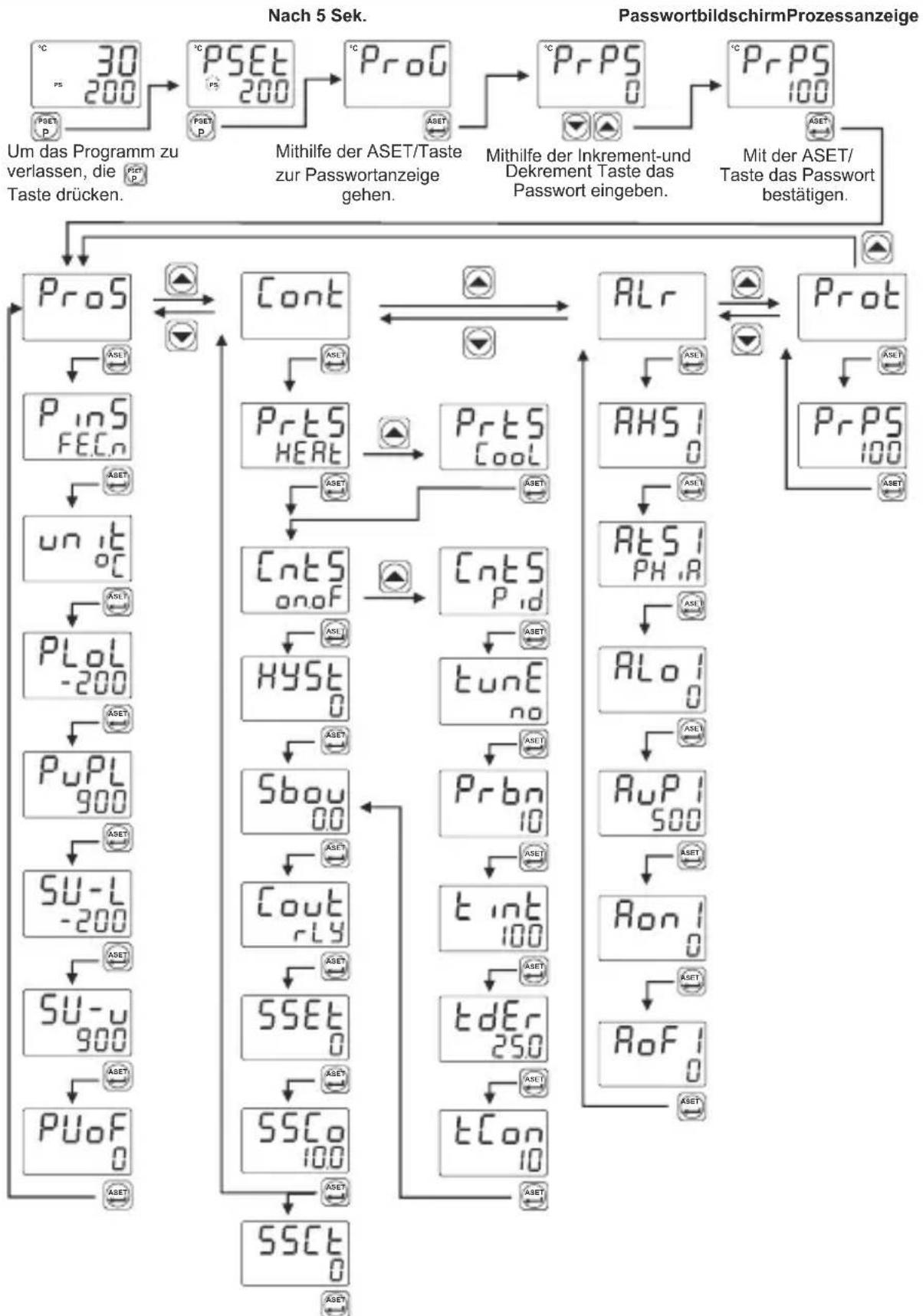

Zugriff auf Programmparameter und Verlaufsschema

Hinweis: Falls innerhalb von 120 Sekunden keine Aktivität unternommen wird, schaltet das, Gerät Gerät automatisch zur Prozessanzeige zurück.

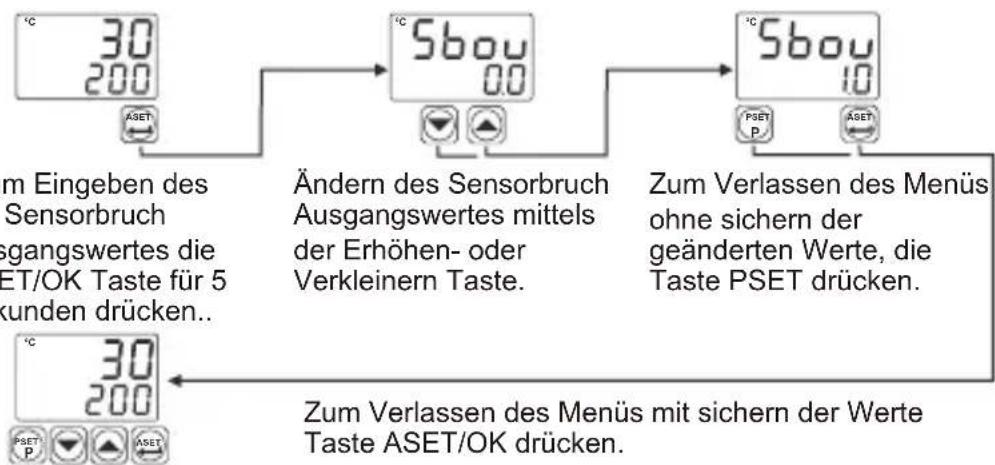

Einfaches Zugangsdiagramm für Sensorbruch Ausgangswert

Note-1: Wird innerhalb von 120 Sekunden keine Eingabe vorgenommen, Goes das System automatisch in den vorherigen Betriebszustand zurück.

Note-2: Der Sensorbruch Ausgangswert kann auch im Programmiermodus eingestellt werden.

Abgleich-Vorgang

Den Abgleich (Tune) Vorgang starten.

1-In den Programmierbereich wechseln
2-Im LOnE Menu den RUEo,UnE ParameterSELFwahlen und mit der ASET/Taste zum Sichern bestätigen und den Programmbereich verlassen und zurück zur Prozess wechseln
3- Überwachen, ob die * * Schrift auf der Sel-Anzeige leuchtet.

Bemerkung: Zum Start der Tune Vorgang muss:

Heizung Tune Vorgang: Der Prozesswert muss kleiner sein als der Prozess SET Wert, mind. 5% vom Skalenendwert.

Kuhlung: Prozesswert muss großer sein als der Prozess SET Wert, mind. 5% vom Skalenendwert.Ist dies nicht der Fall _rr blinkt für 10 Sekunden in der Anzeige.

Der Tune-Vorgang wird abgebrochen, wenn:

1-Der Sensor bricht;
2-Innerhalb von 8 Stunden der Tune-Vorgang nicht vollendet wird
3- Wenn während der Heizung der Tune-Vorgang lauft und der Prozesswert den den Prozess-Set-Wert überschreitet;
4- Wenn während der Kühlung derTune-Vorgang lauft und der Prozesswert den den Prozess-Set-Wertuntererschreitet;
5- Der Benutzer während des Tune-Vorgangs den Prozess-Set-Wertändert. In dieser Fall wird der Selfst Tune Vorgang abgebrochen und das Gerät arbeitet mit dem vorherigen PID Wert weiter, ohne diesen zu verändern.

ProS: Prozess Menu Parameter

Pn5 :Prozess Eingangs Typ Auswahl; (Werkseinstellung FECn)

FEC:J Typ (Fe, Cu, Ni) Thermoelement, -200 ^ C,900^; -328F,1652F

::K Typ (Ni, Cr, Ni) Thermoelement, -200 °C, 1300°C; -328°F, 2372°F

P13r :R Typ (Pt13%RhPt) Thermoelement, 0^,1700^;32^,3092^

P10r :S Typ (Pt10%RhPt) Thermoelement, 0^,1700^;32^,3092^

Ttyp (Cu, Cu, Ni)Thermoelement,-200 ^ C,400^; -328F,752F

:Pt-100,-200°C,650°C;-325°F,1202°F

:Einheit oC oder of kann ausgegewählt werden.(Standard: oC)

Plol :Minimaler (Grenzwert) Wert der Prozessskala.Andert sich entsprechend des

Sensor Types und Skalenbereich (Standard:-200)

Maximaler (Grenzwert) Wert der Prozessskala.Ändert sich entsprechend des

Sensor Types und Skalenbereich (Standard:900)

:Unterer Prozess Set-Wert.Der minimale Wert des Set-Wertes wird damit definiert.

Ändert sich entsperchend des Sensor Typs und Skalenbereich.(Standard:-200)

:Oberer Prozess Set-Wert. Der maximale Wert des Set-Wertes wird damit definiert.

Ändert sich entsprechend des Sensor Typs und Skalenbereich.(Standard: 900)

PUoF :Anzeige -Offset fur Prozesswert Kann von -10% bis+10% des Skalabereiches

eingestellt werden.Dieser Wert, wird dem Prozess Anzeigewert dazu addiert.

(Standard :0)

Cone : Parameter fur Regelung

Prs :Prozessparameter kann Hert (Erwarmung) oder Cool (Kuhlung) gewählt werden.
(Standard:HERI)
:Prozessregelung Auswahl kann als onof oder Pid gewählt werden.
(Standard:onof)
E: Wenn der Abstimmungssparameter auf SELF eingeseltt ist, startet das Gerät auf
Selbstabstimmung, um die PID-Parameter automatisch zu berechnen.Wenn der
Tuning-Parameter auf 止0 eingestellt ist, startet das Gerät zur Berechnung die
automatische Abstimmung PID parameters automatically.
This parameter is shown if CntS = Pd . (Default: no)
Proportional Band : Ein Wert zwischen 1% bis 100% ist möglich.Wird dargestellt wenn
[nt5] _d^gewählt wird. (Standard:10.0)
tnt Integralzeit : Ein Wert zwischen 0 bis 3600 Sek. ist möglich.Wird dargestellt wenn
[nt5] = P.d gewählt wird.（Standard:100）
Derivativzeit (Ableitung). Ein Wert zwischen 0.0 bis 999.9 Sek. ist möglich.Kann
erscheinen wenn S = _d^w gewählt wird.(Standard: 25.0)
Prüfperiode der Ausgabe. Ein Wert zwischen 1 bis 150 Sek. ist möglich.Kann
erscheinen wenn nts = Pd gewählt wird.(Standard:10)
Hysterese Parameter.Wird dargestellt wen nF gewählt wird.
Dieser Parameter kann einen Wert zwischen 0% bis 50% des Skalenwertes
PPL =Prol haben.(Standard:0)
Sbau: Ausgabewert für Sensorbruch. Ein Wert zwischen 0 bis 100% ist möglich. (Standard :0.0)
: Leght fest, welcher Ausgang als prozessausgang verwendet wird. Ist RLY gewählt ,
Prozessausgang; wenn Ssr gewählt ist, Prozessausgang ist SSR.(Standard: rLY)
S: Leght fest, welcher Ausgang als prozessausgang verwendet wird. Ist RLY gewählt,
auszufahren ist. (Standard:0)
SSCo: Softstart Regelausgang. Dieser Parameter bestimmt den Prozenwert des
Regelausganges (Standard:0)
SSCE : Softstart Steuerzeit. Dieser Parameter bestimmte die Softstart Mode Regelzeit (Standard=0)

HLParameter fur Alarmmenu

RHS1 : Wert für Alaem Hysterese Parameter. Diese Parameter kann eine Wert zwischen 0% bis 50% der Skalenwert (RPL - ROL)sein.(Standard:0)
AtS1 : Alarmausbahl ( Standard : PH ,R )
ER ist der Parameter für Alarm- Set-Wert Untergrenze. Kann zwischen dem Parameterwert für Prozess- Set Untergrenze und dem Parameterwert für Alarm-Set Obergrenze definiert werden.(Standard:0)
RPI : Er ist der Parameter für Alarm-Set -Wert Obergrenze. Kann im Bereich zwischen der Alarm-Set Untergrenze und dem ProzessSkalen Maximum definiert werden.(Standard: 500)
: Alarm Einsatzverzögerung, ein Wert zwischen 0 bis 9999 Sek. ist möglich (Standard :0)
Rof1 : Alarm Ausschaltverzögerung, ein Wert zwischen 0 bis 9998 Sek. ist möglich. Ab 9998 entscheidet der Anzeige die LECH Schrift. Die gespernte Alarm Ausgabe ist gewählt. (Standard: 0)
RH52 : Wert für Alarm Hysterese Parameter. Diese kann einen Wert zwischen 0% bis 50% des Skalenwertes (RPL - RLoL)haben.(Standard:0)
At52 : Alarmaauswahl ( Standard : PH ,R ): Alarmaauswahl ( Standard : )
ALoc : Unterer Alarm Set-Wert, kann im Bereich zwischen Minimalem Skalenwert und dem oberen Alarm Grenzwert liegen.(Standard :0)
: Definiert den oberen Alarm Set-Grenzwert. Kann im Bereich zwischen der Alarm-Set Untergrenze und dem maximalen Skalenwert liegen. (Standard: 500).
Ron2 : Alarm Einsatzverzögerung, ein Wert zwischen 0 bis 9999 Sek. ist möglich (Standard :0)
Rof2 : Alarm Ausschaltverzogerung, ein Wert zwischen 0.00 bis 9998 Sek. ist möglich. Ab 9998 entscheidt der Anzeige die LECH Schrift. Die gespernte Alarm Ausgabe ist gewählt. (Standard: 0)

Bemerkung: Alarm-2 Parameter (AHS2, AtS2, ALo2,AuP2, Aon2, AoF2)aktiv, wenn der Cout Parameter als SSR gewählt wird.

Prot : Parameter fur Alarmmenu

: Zugriffspasswort für dan Programmbereich. Ein Wert zwischen 0 bis 9999 ist möglich.

Ist = 0 , die Passworteingabe ist nicht zugänglich. Ist uncgleich 0 und der Bediener wechselt zu den Menu Seiten, ohne ein Passwort einzugeben, können alle Menüs, bis auf das Schutzmenü Prob,eingesehen werden. Es konnen aber keine Parameteränderungen durchgefuhrt werden. (Standard wert ist 0)

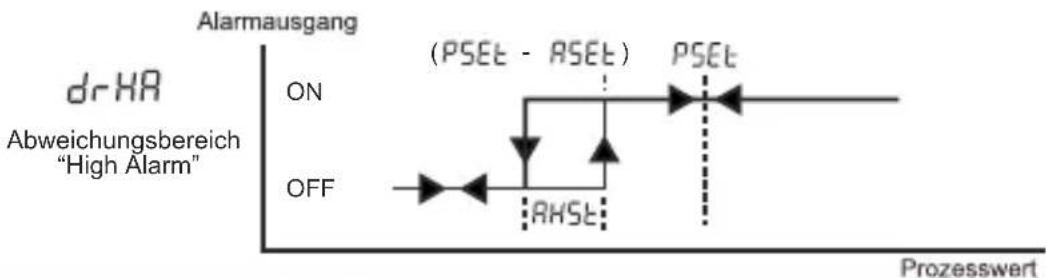

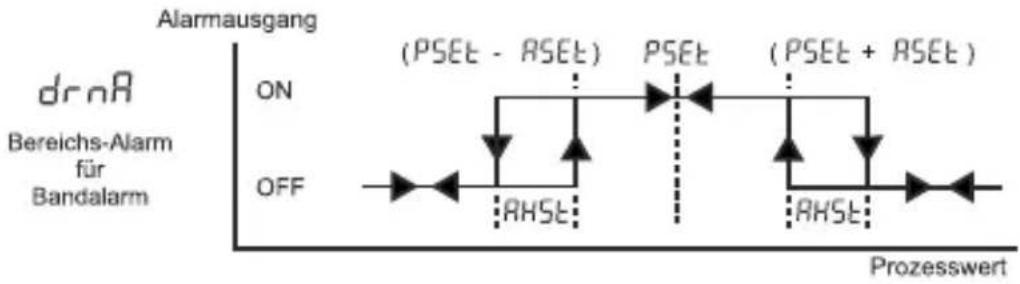

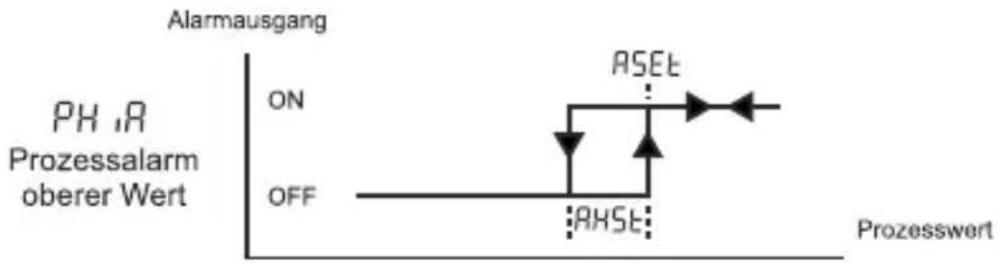

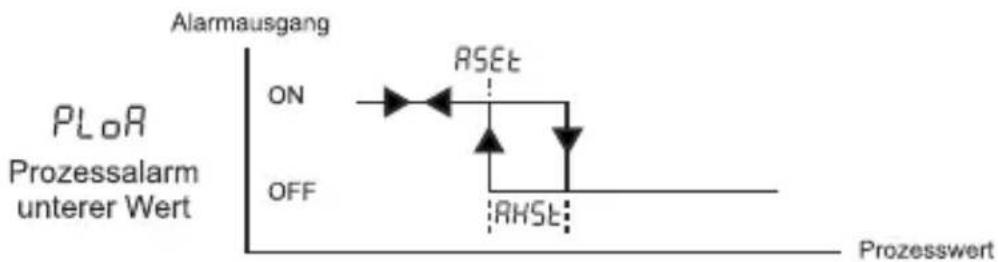

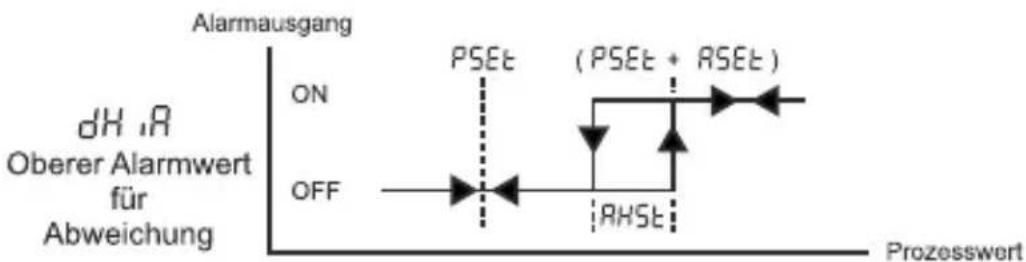

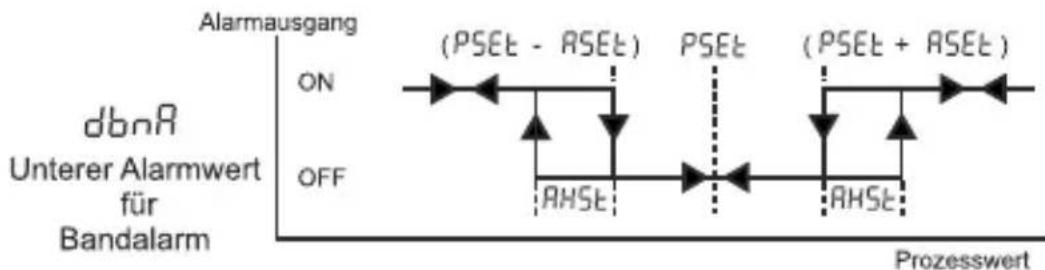

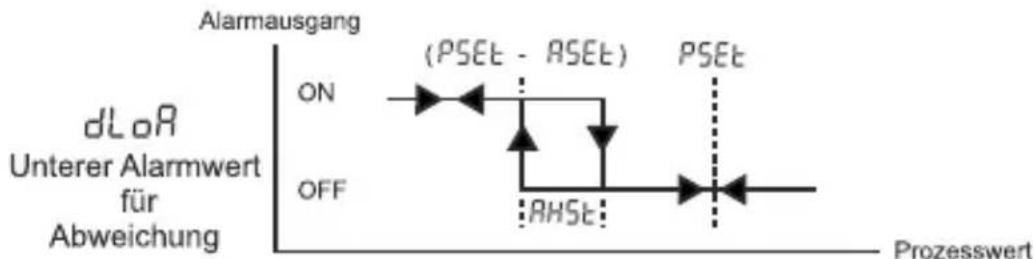

Alarmarten

Fehler Meldungen

1- Störung in der Analogeingabe Falsche Sensorverbindung oder keine Sensorverbindung vorhanden.

2- Wenn der Wert am Analogeingang niedriger ist als der unter Prozess Set-Wert PLoL, fängt der obere Anzeigewert an zu blinken.

3- Wenn der Wert am Analogeingang hoher ist als der obere Prozess Set-Wert PPL, fängt der obere Anzeigewert an zublinken

4- Wird als Zugang zum Programmenü ein Password ungleich 0 eingeben, und der Bediener aktiviert die Parameter mit ASET/OK Taste, ohne das Password einzugeben und versucht einen Parameter zuändern, erscheidt eine Wammeldung im unteren Teil der Anzeige (wie darüber gezeigt). Das System erlaubt keine Änderung ohne gültige Passworteingabe.

5-Wenn im Programmbereich der Tune-Vorgang mit YES gewählt wird und die Warnung, wie links gezeigt, für 10 Sek. Blinkt, bedeutet es, dass die Startanforderungen für die Tune Funktion nicht erfüllt sind.

Installation

Vor Gerätemontage,itte die Gebrauchsanweisung und die nachstehenden Hinweise lesen.

Im Paket sind:

-1 Gerät
-2 Montageclips mit Schrauben
- Garantieschein und Gebrauchsanweisung.

Vor der Montage das Gerät visuell prufen, ob es während des Transportes beschädigt wurde. Die Montage und Benutzung muss durch Fachpersonal ausgeführten werden. Dies ist in der Verantwortung des Käufers.

Falls aufgrund eines Fehlers oder einer Störung des Gerätes eine Gefahr bestehen sollte, die Energiezuführ des Systems abschalten und alle elektrischen Verbindungen des Gerätes vom System entfernen.

Im Gerät befindet sich keine Sicherung und kein Netzschalter. Der Käfer muss an die Spannungszuführung des Gerätes einen Netzschalter und eine Sicherung anbringen.

Achten Sie darauf auf dass die Versorgungsspannung der Gerätespezi-fikation entspricht um eine Beschädigung oder Zerstörung zu vermeiden.

Um einen elektrischen Schock und ähnliche Unfälle zu vermeiden, muss das Gerät und System vor der Verkabelung der Anschlüsse vom Stromnetz genommen werden.

Am Gerät dürfen keine Veränderungen vorgenommen und das Gerät darf nicht repariert werden. Eingriffe am Gerät konnen eine fehlerhafte Funktion, Beschädigung des Gerätes oder Systems, sowie elektrischen Schock oder Feuer auslösen.

Das Gerätarf auf keinen Fall in der Nähe von brennbaren und explosiven Gasen verwendet werden.

Bitte achten Sie bei der Montage des Gerätes auf scharfe Kanten, Sie können sich damit möglicherweise verletzen.

Das Gerätarf nur mit demmitgeliefertem Befestigungsmaterial an das System montiert werden. Das Gerät nicht mit ungeeigneten Verbindungssteilen montieren. Das Gerät mit den mitgelieferten Verbindungsteilen so montieren, dass es fest mit der Montageplatte verbunden ist.

Im Falle der Missachtung dieser Bedienungsanleitung liegt die Verantwortung im Schadensfalle beim Anwender.

Garantie

EMKO Elektronik gewährleistet dass das Gerät frei von Material- und Produktions-fehlern ist. Diese Gewährleistung gilt für einen Zeitraum von 2 Jahren ab Lieferda-tum und wird mit dem Vorbehalt gewährt, dass der Kunde den im Garantieschein und Bedienungsanleitung angegebenen

Instandhaltung

Das Gerät darf nur durch ausgebildete Personen repariert werden. Vor Zugriff auf Innenteile, die Stromzuführung des Gerätes ausschalten.

Gerät nicht mit Kohlenwasserstoff (wie Mineralöl und Trichloräthylen) enthaltenden Lösungen reinigen. Das Reinigen mit diesen Lösungen, kann die mechanische Sicherheit des Gerätes vermindern.

Für das Reinigen des Gehäuses, ein mit Athylalkohol oder Wasser befeuchteles Tuch verwenden.

Sonstige Angaben

Herstellerangaben:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Demirtas Organize Sanayi Bolgesi Karanfil Sk. No:6 16369

BURSA/TURKIYE

Tel : [phone]

Fax:[phone]

www.emkoelektronik.com.tr

Bestellungsinformationen

ESM-4420 (48x48 DIN 1/16) ESM-4920 (96x48 DIN 1/8) ESM-7720 (in 72x72 DIN Maßon) ESM-9420 (48x96 DIN 1/8) ESM-9920 (96x96 DIN 1/4)

A

BC

D

E

/

FG

HI

/

U

V

W

Z

0

1

/

01

02

/

0

0

0

A

Versorgungsspannung

2

24V ~50/60Hz or 24V----(±%15)

3

24V ~ (±%15) 50/60Hz

4

115V ~ (±%15) 50/60Hz

5

230V ~ (±%15) 50/60Hz

9

Kundenspezifisch

BC

Eingangs Typ

Skala

20

Konfigurierbar (Tabelle-1)

(Tabelle-1)

D

Serielle Kommunikation

0

Nicht vorhanden

E

Ausgabe-1(Alarm)

1

Relaisausgang (5A@250V ~ ohmsche Last)

FG

Ausgang-2(Prozess oder Alarm)

01

Relaisausgang (5A@250V ~ ohmsche Last)

HI

Ausgang-3(Prozess)

02

SSR-Treiberausgang max.20mA @12V----

Tabelle-1

BC

Eingangs Typ (TC)

Skala(°C)

Skala(°F)

23

J,Fe CuNi IEC584.1(ITS90)

-200°C,900°C

-328°F,1652°F

25

K, NiCr Ni IEC584.1(ITS90)

-200°C,1300°C

-328°F,2372°F

27

R, Pt13%Rh Pt IEC584.1(ITS90)

0°C,1700°C

32°F,3092°F

28

S, Pt10%Rh Pt IEC584.1(ITS90)

0°C,1700°C

32°F,3092°F

29

T, Cu CuNi IEC584.1(ITS90)

-200°C,400°C

-328°F,752°F

BC

Eingangs Typ (RTD)

Skala(°C)

Skala(°F)

39

PT 100, IEC751(ITS90)

-200°C,650°C

-328°F,1202°F

40

PT 100, IEC751(ITS90)

-199.9°C,650.0°C

-199.9°F,999.9°F

Wir danken Ohnen, dass Sie Sich für die elektronischen Produkte von EMKO entschieden haben,itte besuchen Sie unsere Webseite, wenn Sie die detailierte Gebrauchsanweisung laden möchten.

www.emkoelektronik.com.tr

RÉGULATEURS DE TEMPERATURE PID ESM-XX20

ESM-4420, ESM-7720, ESM-9920

ESM-4420: (46× 46mm)

ESM-7720: (69× 69mm)

ESM-9920: (92× 92mm)

ESM-4420 (48x48 DIN 1/16)

ESM-7720 (72x72 DIN)

ESM-9920 (96x96 DIN 1/4)

A

B

C

D

E

/

FG

HI

/

U

V

W

Z

0

/

01

02

/

0

0

0

0

A	Tension d'alimentation
2	24V ~ 50/60Hz or 24V=±(±%15)
3	24V ~ (±%15) 50/60Hz
4	115V ~ (±%15) 50/60Hz
5	230V ~ (±%15) 50/60Hz
9	Client

ESM-4420: (46× 46mm)

ESM-4920: (92 x 46 mm)

ESM-7720: (69× 69mm)

ESM-9420: (46× 92mm)

ESM-9920: (92× 92mm)

DIMENSIONES

ESM-4420

Maximo 5 mm / 0,2 pulgadas

ESM-4920

ESM-7720

Maximo 15 mm / 0,59 pulgadas

11,5 ± 1 mm / 0,45 pulgadas 84 mm / 3,31 pulgadas

ESM-9420
48 mm / 1,89 pulgadas

10,5± 1mm / 0,41 pulgadas
Maximo 15 mm / 0,59 pulgadas
84 mm / 3,31 pulgadas

ESM-9920

Maximo 15 mm / 0,59 pulgadas
12± 1 mm/0,47 pulgadas
84 mm / 3,31 pulgadas

MONTAJE DEL PANEL
