| Produkttyp | Digitaler Kühlregler |
| Marke | Emko |
| Modell | ESM-3711-CN |
| Abmessungen (B x H x T) | 76 mm x 34,5 mm x 71 mm |
| Schalttafelausschnitt | 71 mm x 29 mm |
| Gewicht | Ca. 0,20 kg |
| Spannungsversorgung | 230 V~ (±15%) 50/60 Hz ; 115 V~ (±15%) 50/60 Hz ; 24 V~ (±15%) 50/60 Hz ; 10‑30 V= |
| Leistungsaufnahme | 1,5 VA (Wechselstrom) oder 1,5 W (Gleichstrom) |
| Fühlereingang | NTC (10 kΩ bei 25 °C) oder PTC (1000 Ω bei 25 °C) |
| Messbereich | NTC : -50 bis 100 °C ; PTC : -50 bis 150 °C |
| Genauigkeit | ±1% des Endwerts für Thermistor |
| Abtastrate | 3 Abtastungen pro Sekunde |
| Regelart | EIN/AUS (Ein/Aus) |
| Kompressorausgang | Relais 16(8) A bei 250 V~ (ohmsche Last) |
| Anzeige | rote LED, 4 Stellen, Höhe 14 mm |
| LED-Anzeigen | Kompressorausgang, Abtauung, Alarm, °C, °F, Set, Programm |
| Interner Summer | ≥83 dB, einstellbar für Alarm, Abtauung oder Fühlerfehler |
| Abtauung | Manuell oder automatisch, Zeit einstellbar 0‑999 Minuten, Zyklus 1‑99 Stunden |
| Kompressorschutz | Einschaltverzögerung und Verzögerung zwischen Zyklen (0‑20 Minuten) |
| Alarme | Hohe und niedrige Temperatur, absolut oder relativ, einstellbare Verzögerung |
| Kommunikation | Modbus RTU (RS‑485) oder ProKey |
| Passwortschutz | Ja, für Zugang zur Programmierung |
| Schutzart | IP65 (Frontseite), IP20 (Rückseite) |
| Betriebstemperatur | 0 bis 50 °C |
| Betriebsfeuchtigkeit | 90% rF ohne Kondensation |
| Gehäusematerial | Kunststoff |
| Installation | Schalttafeleinbau, durch qualifiziertes Fachpersonal |
| Wartung und Reinigung | Mit einem mit Ethylalkohol oder Wasser getränkten Tuch reinigen. Keine kohlenwasserstoffhaltigen Lösungsmittel verwenden. |
| Sicherheit | Nicht in explosionsgefährdeter oder korrosiver Atmosphäre verwenden. Vor jedem Eingriff die Stromversorgung trennen. Eine externe Sicherung und einen zweipoligen Schalter verwenden. |
| Ersatzteile und Reparierbarkeit | Reparaturen müssen von einem Fachtechniker durchgeführt werden. Optionales Zubehör: RS‑485-Modul, ProKey-Kabel, Temperaturfühler. |
| Allgemeine Informationen | Zertifizierungen: CE, EAC. Garantie 2 Jahre. |
Häufig gestellte Fragen - ESM-3711-CN Emko
Benutzerfragen zu ESM-3711-CN Emko
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Temperaturregler kostenlos im PDF-Format! Finden Sie Ihr Handbuch ESM-3711-CN - Emko und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. ESM-3711-CN von der Marke Emko.

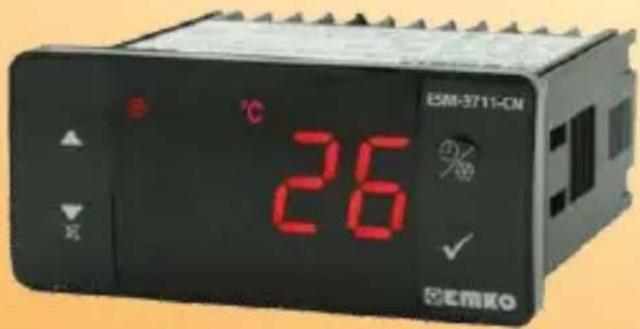

BEDIENUNGSANLEITUNG ESM-3711-CN Emko
ESM-3711-CN 77 x 35 DIN Maß Digitaler, EIN / AUS Kühlregler
- 4-stellige Anzeige
- NTC Eingang oder PTC Eingang (Muss vorher festgelegt werden)
- Einstellbare Temperaturabweichung
- Begrenzte einstellbare Werte
- Bei Sensorschaden Wahl zwischen Dauerbetrieb, Stopp oder periodischem Betrieb des Kompressors.
- Verzögerter Überstromschutz des Kompressors
- Von der Vorderseite aus einstellbare Abtauuzeit
- Manuelles Abtauen von der Vorderseite aus
- Parameter für den Abtauvorgang
- Parameter für den Alarm
- Eingebauter einstellbarer Summer gesteuert vom Kühlfachsensor Schadens- und Alarmstatus
- Schutz der eingestellten Werte für manuell eingestellte Abtauzeit und/oder eingestellte Temperaturwerte
- Passwortschutz für den Programmierbereich
- Parameter werden mit Prokey installiert
- Fernregelung, Datenkontrolle und Regelung mit Modbus RTU
- Mit EU Kennzeichnung gebaut nach den europäischen Normen
1. Vorwort:
Die Kühlregler der Serie ESM-3711-CN sind für die Regelung von Kühlprozessen gedacht. Durch ihren einfachen Gebrauch sind sie vielfältig einsetzbar, auch wegen ihrer EIN/AUS-Regelung und ihrer Abtaufunktion. Einige Anwendungen sind in der Liste unten aufgeführt:
Einsatzbereiche:
Lebensmittel
Maschinen, Produktion, Industrie
USW....
Anwendungen:
Kühlschränke
Klimaanlagen
Lagerung
Kühlräume
USW...
1.1 Umweltfreundlichkeit




Betriebstemperatur : 0 bis 50 °C
Max.Feuchtigkeit: : 90% r.L. (kein Kondenswasser)
Höhe: : Bis zu 2000 m.
Unzulässig:
Korrosive Umgebung
Explosive Atmosphäre
Verwendung im Heimbereich (Gerät ist für industrielle Anwendung gedacht)

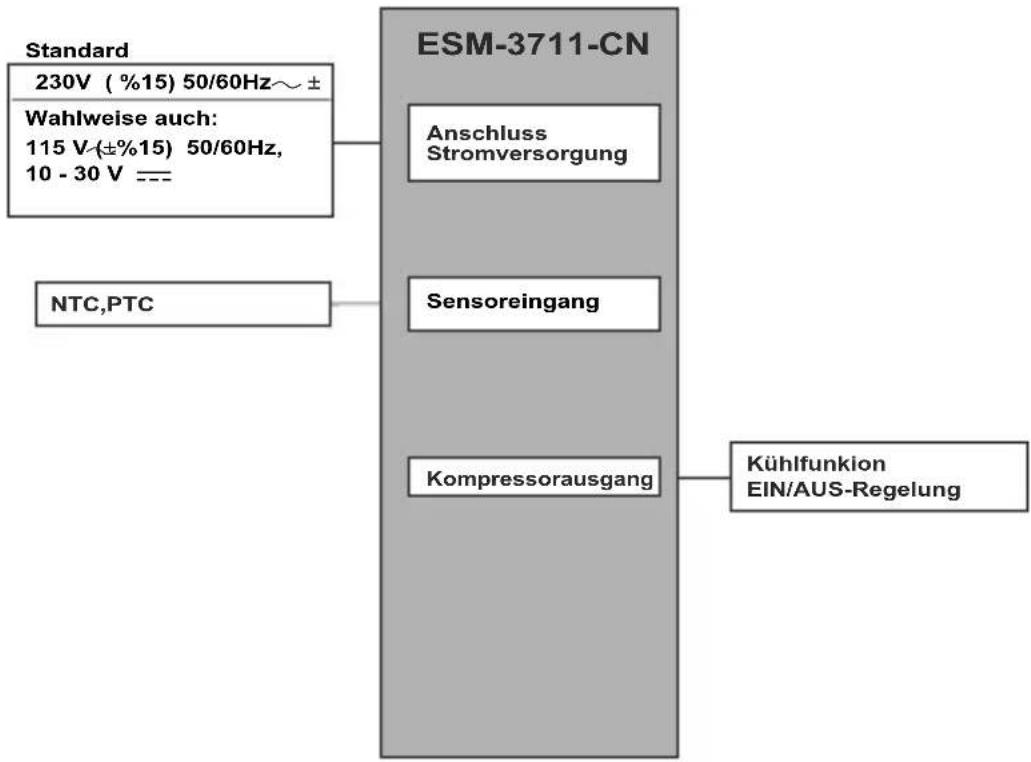

1.2 Allgemeine Daten
1.3 Installation
Vor Montage das Gerät visuell prüfen, ob das Gerät während der Beförderung beschädigt wurde. Die Montage und Inbetriebnahme muss durch geschultes Personal ausgeführt werden. Dies steht unter der Verantwortung des Käufers.
Falls aufgrund eines Fehlers oder einer Störung des Geräts eine Gefahr bestehen sollte, Spannungsversorgung abschalten und alle elektrischen Verbindungen zum Geräts entfernen. Standardmäßig wird das Gerät ohne Netzschalter und ohne Sicherung ausgeliefert.
Bei Bedarf müssen diese vom Anwender selbst angebracht werden.
Es muss eine zum Gerät passende Versorgungsspannung verwendet werden, um Fehlfunktionen und Schäden zu vermeiden.
Um einen elektrischen Schock und ähnliche Unfälle zu vermeiden, darf das Gerät vor Abschluss der Verkabelung nicht mit Spannung versorgt werden.
An dem Gerät keine Veränderungen vornehmen, und das Gerät nicht reparieren. Eingriffe am Gerät können fehlerhafte Funktion, Beschädigung des Geräts oder angeschlossener Geräte, elektrischen Schocks und Feuer auslösen.
Das Gerät darf unter keinen Umständen in der Nähe von brennbaren und explosiven Gasen verwendet werden.
Die Schalttafelausschnitte können scharfe Kanten aufweisen, welche bei der Montage des Geräts Schnittverletzungen verursachen können. Bitte treffen Sie die erforderlichen Vorsichtsmaßnahmen.
Es ist wichtig, dass das Gerät mit den mitgelieferten Befestigungsteilen montiertwird.
Das Gerät nicht mit ungeeigneten montieren. Achten Siedarauf, dass das Gerät während der Montage nicht herunterfällt.
Es unterliegt Ihrer Verantwortung, wenn das Gerät nicht wie in dieser Anleitung beschrieben, verwendet wird.
1.4 Garantie
2 Jahre Garantieschutz gegen Material- und Verarbeitungsfehler.
Diese Garantie wird mit dem Vorbehalt gewährleistet, dass der Kunde den in Garantieschein und
Bedienungsanleitung erwähnten Pflichten nachkommt.
1.5 Instandhaltung
Das Gerät muss durch geschultes Personal gewartet werden. Vor dem Zugriff auf Innenteile, alle stromführenden Leitungen trennen. Gerät nicht mit auf Kohlenwasserstoff basierenden Lösungsmitteln (wie Benzin, Trichlorethylen etc.) reinigen. Das Reinigen mit diesen Lösungen kann die mechanische Sicherheit des Geräts vermindern. Verwenden Sie ein mit Ethylalkohol oder Wasser benetztes Tuch um das Plastikgehäuse außen zu reinigen.
1.6 Sonstige Angaben
Information des Herstellers:
Emko Elektronik Sanayi ve Ticaret A.Ş.
Information über Reparatur und Wartungsdienst
Emko Elektronik Sanayi ve Ticaret A.Ş.
2. Allgemeine Beschreibung:


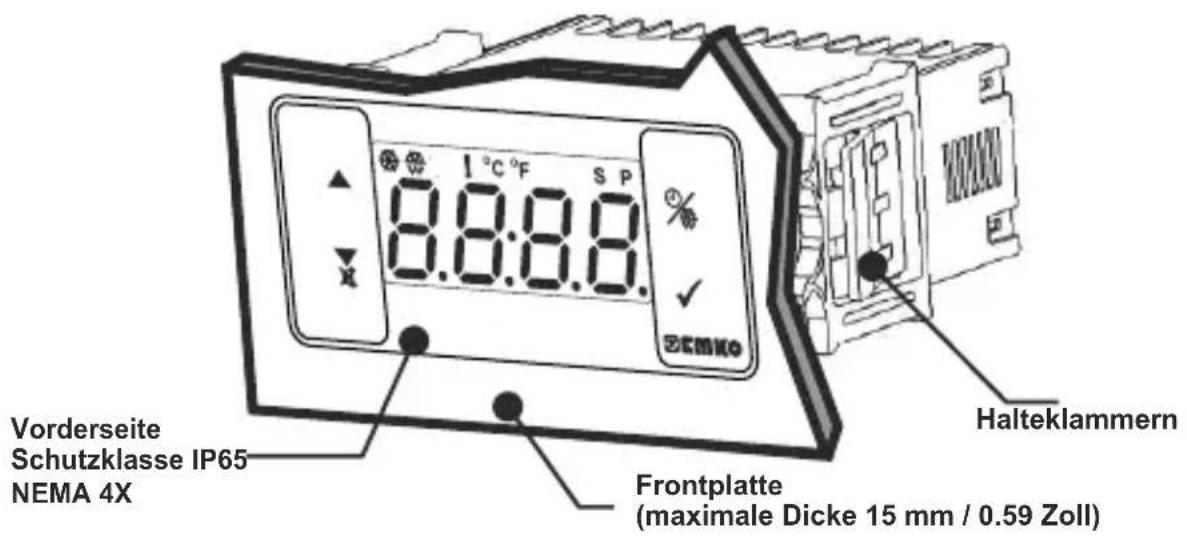

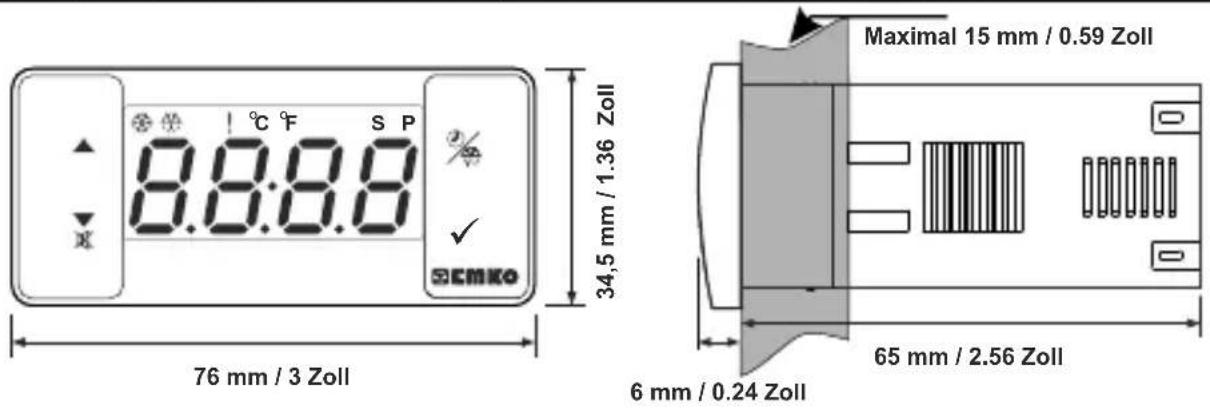

Vorderseite Schutzklasse IP65 NEMA 4X Frontplatte (maximale Dicke 15 mm / 0.59 Zoll) Halteklammern2.1 Vorderansicht und Abmessungen des ESM-3711-CN Kühlreglers

other

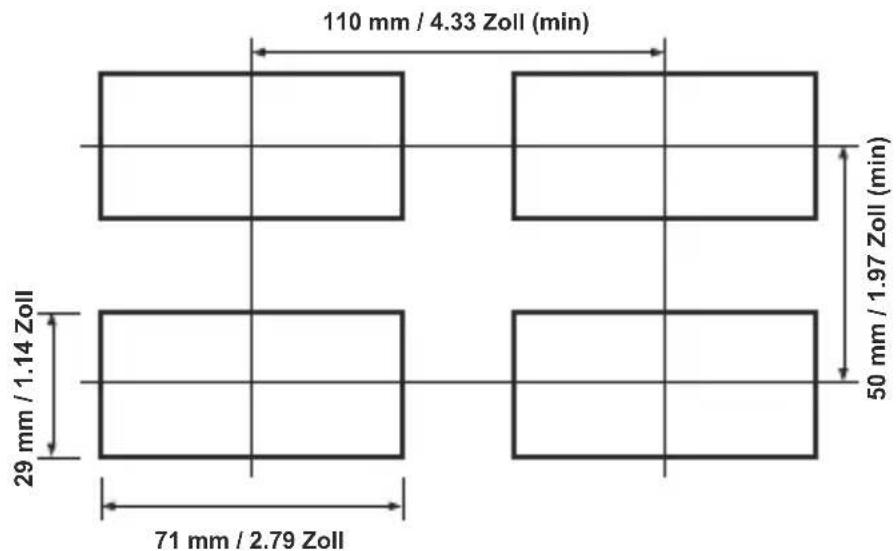

| Segment Length (mm) | Zoll Length (min) | | ------------------- | ----------------- | | 110 | 4.33 | | 50 | 1.97 | | 29 | 1.14 | | 71 | 2.79 |2.3 Einbau in eine Schalttafel


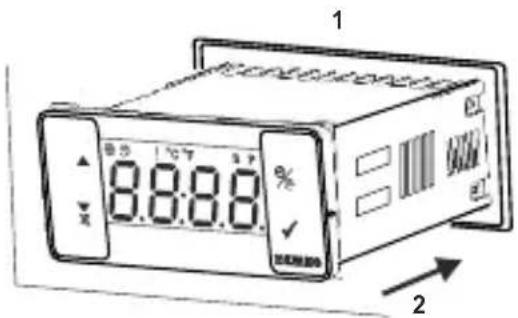

1 8:00 8:15 8:30 8:45 21-Stellen Sie vor dem Einbau des Geräts sicher, dass der Ausschnitt die richtigen Maße hat. 2-Führen Sie das Gerät durch den Ausschnitt in der Schalttafel ein. Die Halteklammern vor dem Einbau abnehmen.


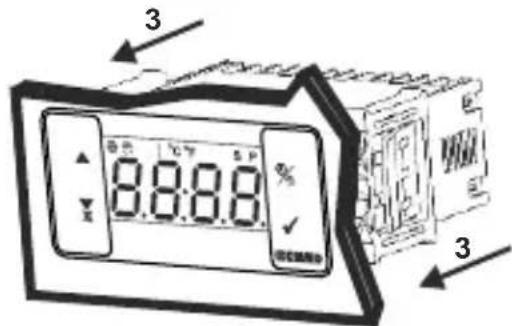

8.8.8 10V 5 P 3 33- Schieben Sie dann die Halteklammern auf die Fassungen links und rechts vom Gerät und schrauben Sie es fest, so dass es sich nicht mehr bewegen lässt.

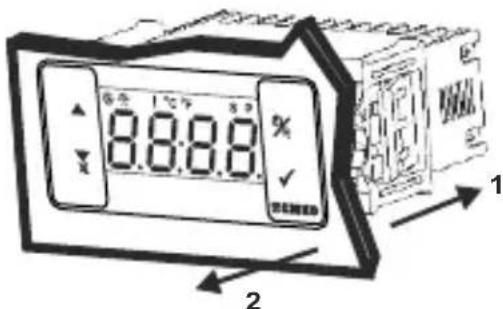

2.4 Ausbau aus der Schalttafel
2-Ziehen Sie das Gerät durch die Frontplatte der Schalttafel heraus.

Schalten Sie die Stromversorgung des Geräts und des ganzen Systems ab, bevor Sie das Gerät ausbauen.
3. Der Gebrauch von Prokey
BEIM GEBRAUCH VON PROKEY,MUSS DER PrC PARAMETERGLEICH '0'SEIN JST PrC = 1 UND ▼ TASTE GEDRÜCKT, Ercr ERSCHNEINT DIESE MELDUNG. 10 SEK SPÄTER KEHRT DAS GERÄT ZUR HAUPTBETRIEBSANZEIGE ZURÜCK, WAS AUCH DURCH DAS DRÜCKEN DES SET-KNOPFES ERREICHT WERDEN KANN.
PROKEYVOM GERÄT HERUNTERLADEN AUF
- Das Gerät wird mit diesen Parametern programmiert.
- Geräte Eigenschaltet mit Me verbinden u auf ▼ drücken UPL Diese Idung wird angezeigt. Wenn der Download beendet ist, wird End diese Meldung angezeigt.
3.Jeder beliebige Knopf führt zurück zur Hauptbetriebsanzeige. - Das PROKEY ausstöpseln.
Anm.: Err Meldung erscheint, wenn ein Irrtum während der Programmierung passiert.PROKEY einstöpseln und Taste ▼ drücken. Download abbrechen durch Drücken dieser ▼ Taste und PROKEY ausstöpseln. Das Gerät wird dann zur Hauptbetriebsanzeige zurückkehren.
VOM PROKEY AUF DAS GERÄT HERUNTERLADEN
- Gerät ausschalten.
2.PROKEYeinstöpseln und dann Gerät einschalten.
3.Wenn das Gerät eingeschaltet ist, beginnt der Download der Parameterwerte im PROKEY automatisch. Zunächst 📞 wird diese Meldung angezeigt. Dann wird diese Meldung 📄 angezeigt. Der Download ist beendet.
4.10 Sekunden danach beginnt das Gerät, mit den neuen Parametern zu arbeiten.
5.PROKEY ausstöpseln.
Anm.: Meldung erscheint, wenn ein Irrtum während der Programmierung passiert. PROKEY einstöpseln und die Minustaste drücken. Um den Download abzubrechen, PROKEY ausstöpseln und diese Taste drücken ▼. Das Gerät wird dann zur Hauptbetriebsanzeige zurückkehren.

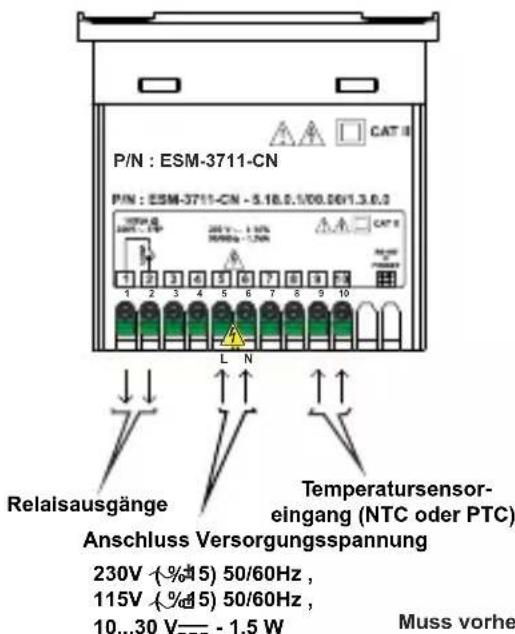

4. Elektrisches Anschlusschema


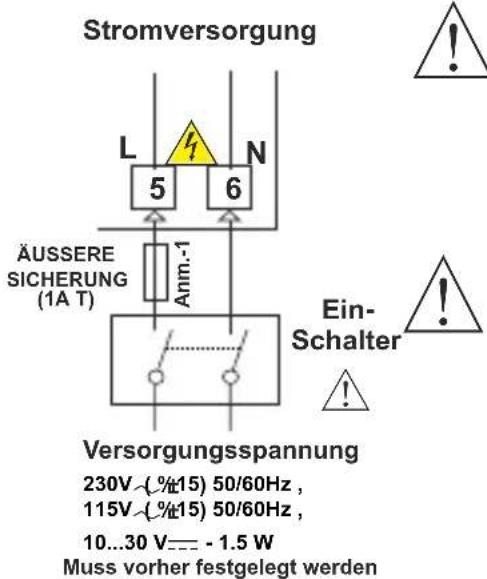

Stromversorgung L N 5 6 ÄUSSERE SICHERUNG (1A T) Anm.-1 Ein- Schalter Versorgungsspannung 230V~(%15) 50/60Hz , 115V~(%15) 50/60Hz , 10...30 V--- - 1.5 W Muss vorher festgelegt werdenAnm.-1 : Außensicherung wird empfohlen
Stellen Sie sicher, dass die Netzspannung der auf dem Gerät angegebenen Versorgungsspannung entspricht. Schalten Sie das Gerät nicht ein, bis es nicht vollständig angeschlossen ist
Die Schwankungen der Netzspannung sollten gemessen werden. Die Spannung sollte derart stabilisiert sein, dass das Gerät mit Spannung innerhalb des Toleranzbereichs versorgt wird.
Das Gerät hat keinen Einschalter. Daher muss ein zusätzlicher Netzschalter am Anschluss der Stromversorgung vorgesehen werden
Der Schalter muss zweipolig sein, um die Pfase von der Erde (Neutrum) zu trennen. Ein dem Netzanschluss vorgeschalteter Einschalter ist unabdingbar.,
Die außerhalb angebrachte Sicherung muss bei Wechselstrombetrieb in der Phasenleitung eingebaut werden.
Bei Gleichstrom muss die Sicherung in die Plusleitung eingebaut werden.
4.2 Anschlussschema und Beschriftung des Geräts

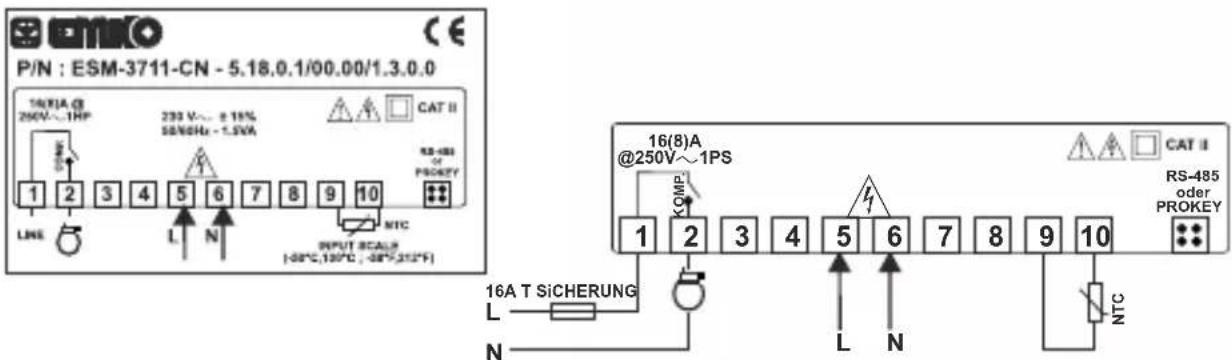

230V\~ANSCHLUSSSCHEMA


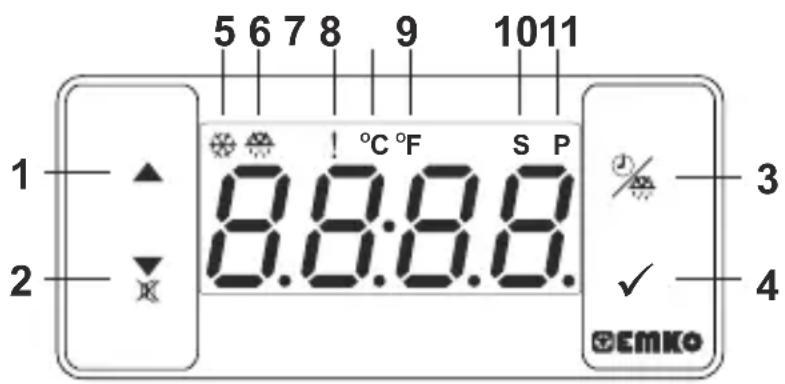

5 6 7 8 9 10 11 1 ▲ 2 ⚪ ! °C °F S P 8.8:8.8. 3 ✓ 4 EMKOBESCHREIBUNG DER KNÖPFE
1. Plustaste
**SienviPrzgränhöhung der Werte benutzt, im Normalbetrieb u im er us
- Minustaste stellt den Summer ab und startet den Download auf das Prokey.
** Sie wird zur Verringerung der Werte benutzt, im Normalbetrieb und im Programmiermodus.
** Sie stellt den Summer ab.
**Wenn Prc=0, ist,startet sie den Download von dem Gerät auf das Prokey.
3. Knopf zum Abtauen:
** Wird dieser Knopf gedrückt, wird die Abtauuzeit auf dem Hauptbetriebsbildschirm angezeigt. Wird dieser Knopf während der Hauptbetriebsanzeige 3 Sek. lang gedrückt, beginnt der Abtauvorgang.
4. Knopf für Einstellungen (SET):
** Wird dieser Knopf gedrückt, werden die eingestellten Werte auf dem Hauptbetriebsbildschirm angezeigt. Werte können mit den Plus- und Minustasten verändert werden. Wird der SET-Knopf nochmal gedrückt, wird der Wert gespeichert und das Gerät kehrt zur Hauptbetriebsanzeige zurück.

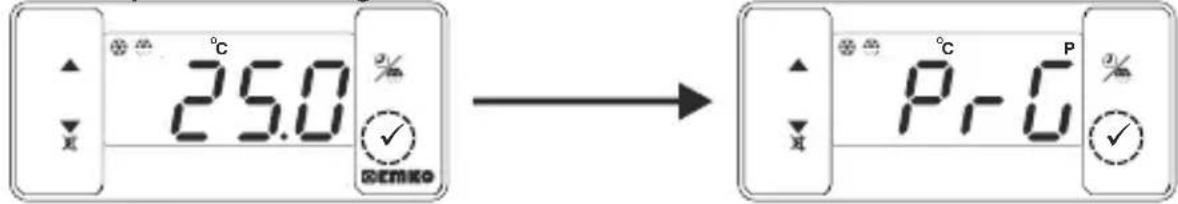

** Drückt man 5 Sekunden lang auf den SET-Knopf, bekommt man Zugang zum Programmiermodus
** Mit ihm speichert man alle angezeigten Werte, im Normalbetrieb und im Programmiermodus.
BESCHREIBUNG DER LEDs
5. LED Kompressorausgang:
** Zeigt an, dass der Kompressorausgang aktiviert ist. Wenn eine Verzögerung durch den Schutzschalter läuft, blinkt dieses LED.
6.LED Abtauvorgang:
** Dieses LED zeigt an, dass der Abtauausgang aktiviert ist.
** Es blinkt einmal pro Sekunde während der Verzögerung der Abtauvorgangs
** Während der Eingabe der Abtauzeitwertes blinkt es 5 Mal pro Sekunde
7. Alarm -LED :
** Es leuchtet, wenn eine hohe oder niedrige Alarmstufe eingestellt ist.
8.LED Celsius:
** Gerät befindet sich im °C- Bereich.
9.LED Fahrenheit:
** Gerät befindet sich im F - Bereich..
10.Set LED :
** Zeigt an, dass im Gerät eingestellte Werte in diesem Modus geändert werden können.
11.LED Programm :
**Blinkt im Programmiermodus.
6. Ändern und Speichern der eingestellten Temperaturwerte
Hauptbetriebsanzeige

Eingestellte Werte
mit den Plus- und Minustasten geändert werden.

Der Temperaturwert kann durch Drücken des SET-Knopfs gespeichert

Hauptbetriebsanzeige
Pacingeteil(DeTempesotumDBUSADRESS :40001
Progammiert werden können Tempervahr einstellbaren Mindestwe einstellbaren Höchstwert 50H
bis Zum
6.1 Ändern und Speichern der Abtauuzeit:
Hauptbetriebsanzeige

Anzeige der Abtauuzeit
Anzeige der Abtauuzeit

Hauptbetriebsanzeige

Wenn 20 Sekunden lang keine Änderung der Abtauzeit oder der Temperaturwerte vorgenommen wird, kehrt das Gerät automatisch zur Hauptbetriebsanzeige zurück.

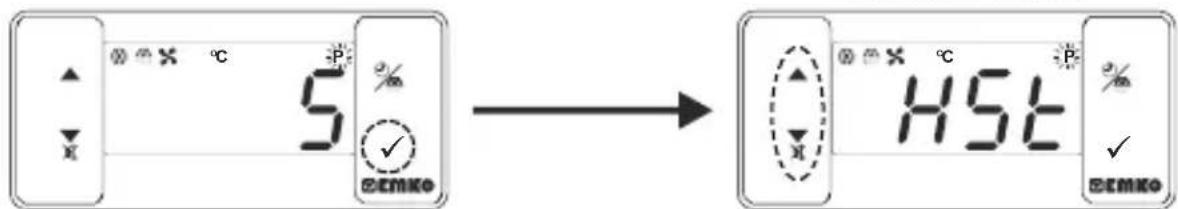

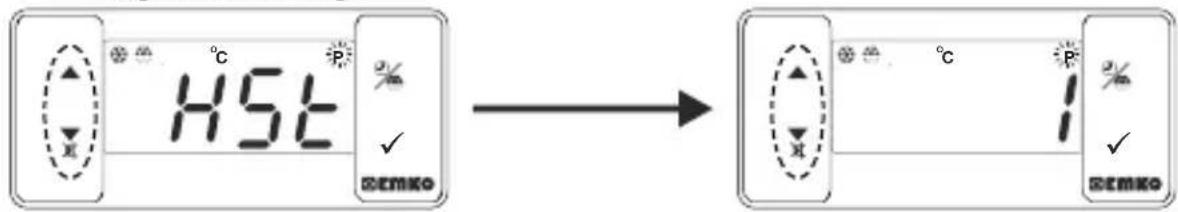

6.2 Liste der Parameter für den Programmiermodus

Parameter Wahl der Temperatureinheit (Defaultwert = 0) MODBUSADRESSE:40002

°C gewählt.
°F gewählt.

Parameter Dezimalunterscheidung (Defaultwert = 0) MODBUSADRESSE:40003

Deaktiviert.
Aktiviert.

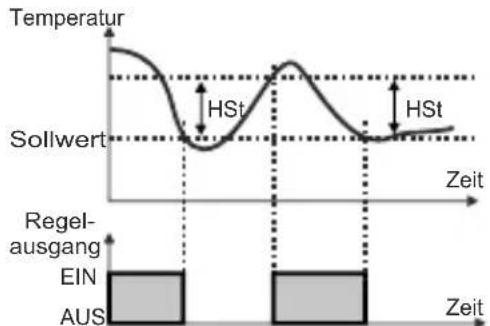

Hysterese-Parameter für den Kompressorausgang (Defaultwert = 1) MODBUSADRESSE:40004
von 1 bis 20°C für NTC (-50°C, 100°C) oder PTC (-50°C, 150°C), von 1 bis 36°F für NTC (-58°F, 212°F) oder PTC (-58°F, 302°F), von 0.1 bis 10.0°C für NTC(-50.0°C,100.0°C) oder PTC (-50.0°C,150.0°C), von 0.1 bis 18.0°F für NTC (-58.0°F,212.0°F) oder PTC (-58.0°F,302.0°F

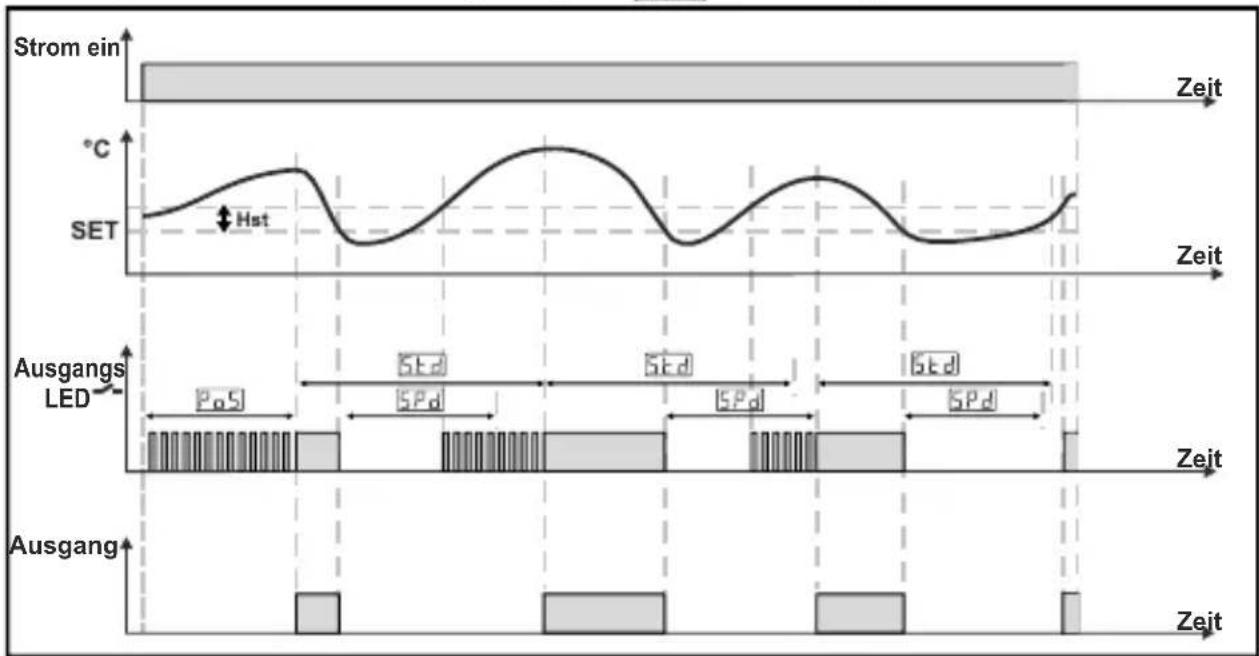

Bei Regel-Algorithmen mit der EIN/AUS-Regelung wird versucht, die Solltemperatur durch Öffnen und Schließen des letzten Regelelements genau einzuhalten. In den ein/ausgeschalteten Systemen schwankt der Temperaturwert ständig. Die Periode und Amplitude dieser Schwankung hängt von dem verwendeten System ab. Um diese Schwankung zu verringern, bildet man um den Wert herum eine Grenzzone, die Hysterese genannt wird.

Parameter eingestellter Mindestwert (Default = Mindestwert im Bereich des Geräts) MODBUSADRESSE: 40005
Der eingestellte Temperaturwert kann nicht geringer sein als dieser Parameter. Dieser Parameter kann vom Mindestwert im Bereich des Geräts bis zum höchsten einstellbaren Wert [S_UH] eingestellt werden.

Parameter maxim al einstellbare Temperatur (Default = Maxim alwert im Bereich des Geräts) MODBUSADRESSE: 40006
Der Temperaturwert kann nicht höher sein als dieser Wert. Dieser Parameterwert kann von dem einstellbaren Mindestwert Sul bis zum Maximalwert im Bereich des Geräts eingestellt werden.

Verschiebung der Kühlfachtemperatur(Default = 0) MODBUSADRESS :40007
von bis 20 ü 10 °C f r NTC(-50°C, 100°C) o r PTC(-50°C, 150°C), von -36 bis 36 °F für NTC(-58°F, 212°F) oder PTC(-58°F, 302°F), von -10.0 bis 10.0°C für NTC(-50.0°C, 100.0°C) oder PTC(-50.0°C, 150.0°C), von -18.0 bis 18.0°F für NTC(-58.0°F, 212.0°F) oder PTC(-58.0°F, 302.0°F),

Parameter Betriebsart (wefalt = 0) MODBUSADRESS :40008 Wenn Parameter wert gleich 0 ist, geht [ALS] das Gerät zu diesem Parameter über.

Heizung
Kühlung

Parameter Abtauzeit (Defaultwert = 10) MODBUSADRESSE 40009 Kann von 0 bis 999 Minuten eingestellt werden. Wenn er auf 0 eingestellt ist, wird weder automatisch noch manuell abgetaut.

Parameter Wiederholung Abtauzyklus (Defaultwert = 1) MODBUSADRESSE: 40010 Kann von 0 bis 99Stunden eingestellt werden.

Parameter Abtauen beim Einschalten (Defaultwert = 0) MODBUSADRESSE: 40011

System taut beim Einschalten nicht automatisch ab.
System taut beim Einschalten automatisch ab.

Parameter Verzögerung des Abtauvorgangs (Default = 0) MODBUSADRESSE:40012 Er kann von 0 bis 99 Minuten eingestellt werden. Dieser Parameter wird angezeigt, wenn er 1 ist: Pod (Abtauen beim Einschalten).

Anzeigestatus bei Abtauparameter (Defaultwert = 3) MODBUSADRESSE:40013

Die Temperatur wird während des Abtauvorgangs angezeigt. Die zu Beginn des Abtauens wird während des Abtauens angezeigt. Temperatur Der eingestellte Temperaturwert wird während des Abtauens angezeigt. [DEF] wird angezeigt. Das bedeutet, dass gerade abgetaut wird.

Kompressor Startverzögerung beim Einschalten (Defaultwert = 0) MODBUSADRESSE:40014
Beim Einschalten des Geräts muss diese Zeit vergehen, bevor der kinstartsor Sie kann von 0 bis 20 Minuten eingestellt werden.

Kompressor Stop-Start Verzögerung (Defaultwert = 0) MODBUSADRESSE:40015 Ist der Kompressoraltet, compressore Zeit vergehen bis der K startet. Sie kann von 0 bis 20 Minuten eingestellt werden.

Kompressor Start-Start Verzögerung (Defaultwert = 0) MODBUSADRESSE:40016 Diese Zeit muss zwischen zwei Einschaltvorgängen des Kripiegen Sie kann von von 0 bis 20 Minuten eingestellt werden.

Parameter Sensorschaden (Defaultwert = 0) MODBUSADRESSE:40017

Kompressor ist im Fall eines Sensorschadens AUS.
Kompressor ist im Fall eines Sensorschadens AN.
Kompressor läuft zeitweise nach den Zeiten P.O.N und P.O.F im Fall eines Sensorschadens.

Kompressor bleibt bei Sensorschaden eine Zeit eingeschaltet (Defaultwert = 0) MODBUSADRESSE:40018
Ist Param.Sensorschaden P_dF = 2 , wird dieser Parameter angezeigt. Er kann von 0 bis 99 Minuten eingestellt werden.

Kompressor bleibt bei Sensorschaden eine Zeit ausgeschaltet (Defaultwert = 0) MODBUSADRESSE:40019
Ist Param.Sensorschaden |P_d[F]| = 2 , wird dieser Parameter angezeigt. Er kann von 0 bis 99 Minuten eingestellt werden.

Parameter Wahl der Temperature alarm-Funktion (Defaultwert=0) MODBUSADRESSE: 40020

Alarmfunktion ist ausgeschaltet.
Absoluter Alarm gewählt. Ist Temperatur niedriger als _UL oder höher als _UH , wird Alarm ausgelöst.

Relativer Alarm gewählt. Alarm funktioniert nach den eingestellten Werten. Ist Temperatur unter (Einst.-[R,L]) oder über(Einst+R,H), kommt Alarm.

Parameter eingestellter Mindestwert (Default = Mindestwert im Bereich des Geräts) MODBUSADRESSE: 40021
Ist der Parameter Wahl Temperaturealarmfunktion = 1 (Absoluter Alarm), dann kann dieser Parameter vom Minimalwert im Bereich des Geräts bis zum Parameterwert Alarm Maximaltemperatur eingestellt werden. Für den Param.Temperaturealarmfunktion = 2 (Relativer Alarm), kann dieser Parameterwert von 0 bis 50% des Bereichs des Geräts eingestellt werden.

Parameter eingestellter Mindestwert (Default = Mindestwert im Bereich des Geräts) MODBUSADRESSE: 40022
Ist der Parameter Wahl Temperaturealarmfunktion = 1 (Absoluter Alarm), dann kann dieser Parameter vom Parameterwert Alarm wegen Minimaltemperatur bis zum Maximalwert im Bereich eingestellt werden. Für den Parameter Wahl der Alarmfunktion = 2 (Relativer Alarm), kann dieser Parameterwert von 0 bis 50% des Bereichs des Geräts eingestellt werden.

Parameter VerzögerungTemperaturalarm Ein (Default = 0) MODBUSADRESSE:40023
Dieser Parameter legt Verzögerung des Auslösens des Temperaturalarms fest Er kann von 0 bis 99 Minuten eingestellt werden.

ParameterVerzögerung desTemperaturalarm beim Einschalten (Defaultwert = 0) MODBUSADRESSE: 40024
Nach dem Einschalten des Geräts muss diese Zeit vergehen, bevor ein Temperaturalarm ausgelöst wird. Er kann von 0 bis 99 Minuten eingestellt werden.

Parameter Wahl der Summerfunktion (Default = 0) MODBUSADRESSE:40025

Summer ist ausgeschaltet.
Summer ist während des Abtauvorgangs aktiviert.
Summer ist aktiviert, wenn ein Alarm ausgelöst wird.
Summer wird bei Sensorschäden aktiviert
Summer ist während des Abtauvorgangs, während eines Alarms und bei Sensorschaden aktiviert.

Summer wird eine Zeit aktiviert (Default = - - - ) MODBUSADRESSE:40026
Wenn der Summerfunktionsparameter b_uF = 0 ist, wird dieser Wert nicht angezeigt. Der Summer bleibt jedoch für diese Zeit aktiviert. Sie kann von 0 bis 99 Minuten eingestellt werden. Ist dieser Parameter =1, wird --- angezeigt, wenn die Minustaste gedrückt wird. Der Summer bleibt aktiv, bis der Stummknopf gedrückt wird.

Schutz gegen unbefugten Knopfdruck (Default = 4) MODBUSADRESSE:40027

Kein Schutz.
Die Abtauuzeit kann nicht verändert werden und manuelles Abtauen geht nicht.
Eingestellter Temperaturwert kann nicht verändert werden.
Die Abtauzeit und die Temperatur können nicht verändert werden. Manuelles Abtauen steht nicht zur Verfügung.
Die Abtauzeit kann nicht verändert werden. Manuelles Abtauen ist aber möglich.

Parameter Wahl Kommunikationsmodus(Default=0) MODBUSADDRESSE:40028

Kommunikation PROKEY gewählt.
Kommunikation RS 485 gewählt.

Parameter“Slave ID” (Sklavenidentität) (Defaultwert = 1) MODBUSADRESSE:40029
Dieser Parameter ist die Kommunikationsadresse des Geräts (von1 bis 247).

EIN/AUS-Parameter (Defaultwert = 0) MODBUSADRESSE: 40030
Wird eingeschaltet und die ▲ (Plus)taste 10 Sekunden lang gedrückt, hört das Gerät auf zu regeln und ⋯⋯ diese Anzeige erscheint. ▲ (Plustaste) nochmal 10 Sekunden drücken, dann regelt das Gerät wieder und die Hauptbetriebsanzeige erscheint.

EINAUS-Funktion mit ▲ (der Plustaste) steht nicht zur Verfügung.
EINAUS-Funktion mit▲ (der Plustaste) steht zur Verfügung.

Passwort zum Programmierbereich (Defaultwert = 0) MODBUSADRESSE:40031
Es wird für den Zugang zum Programmierbereich gebraucht. Es kann von 0 bis 9999 eingestellt werden. Wird Passwort 12 gewählt, kann man nur auf die HSE dE und dR Parameter zugreifen. Ist das Passwort 0, so wird kein Passwort verlangt.
6.3 Modbusadressen der Gerätestatus-Parameter (Eingangsregister)
MODBUSADRESSE:30001
MODBUSADRESSE:30002
Temperaturwert
LED Status : 0.bit °C-LED,
6.bit Kompressor LED,
13.bit Programm LED, 14.bit Einstellungs LED.
MODBUSADRESSE:30003
Status des Geräts:
1.bit Summer-Status
2.bit Sensorschaden-Status
MODBUSADRESSE:30004
MODBUSADRESSE:30005
Status der Ausgänge
Typ und Version des Geräts

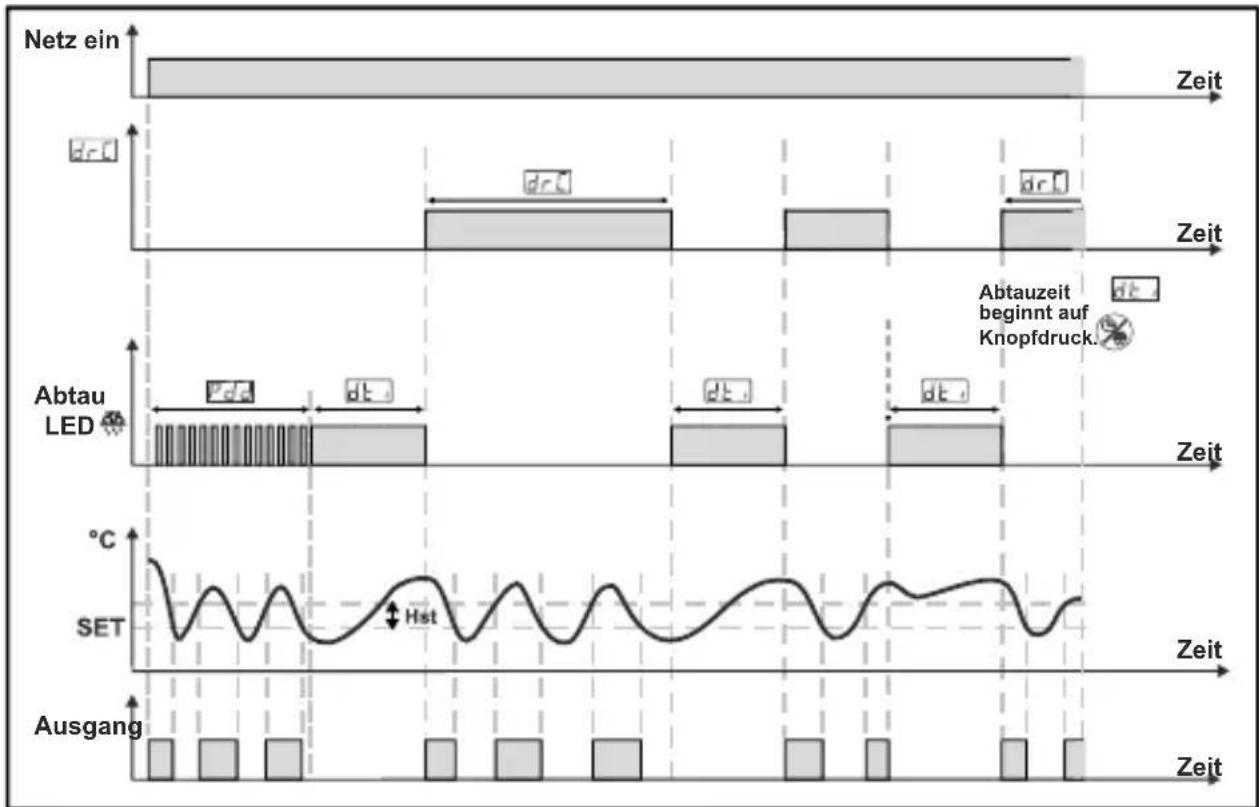

6.4 Graphiken für den Betrieb des ESM-3711-CN Kühlregler
line
| Time Period | Abtau LED (dB) | Abtau LED (dt) | SET (°C) | |-------------|-----------------|-----------------|----------| | 0 | 0 | 0 | 0 | | 1 | 0 | 0 | 0 | | 2 | 0 | 0 | 0 | | 3 | 0 | 0 | 0 | | 4 | 0 | 0 | 0 | | 5 | 0 | 0 | 0 | | 6 | 0 | 0 | 0 | | 7 | 0 | 0 | 0 | | 8 | 0 | 0 | 0 | | 9 | 0 | 0 | 0 | | 10 | 0 | 0 | 0 | | 11 | 0 | 0 | 0 | | 12 | 0 | 0 | 0 | | 13 | 0 | 0 | 0 | | 14 | 0 | 0 | 0 | | 15 | 0 | 0 | 0 | | 16 | 0 | 0 | 0 | | 17 | 0 | 0 | 0 | | 18 | 0 | 0 | 0 | | 19 | 0 | 0 | 0 | | 20 | 0 | 0 | 0 | | 21 | 0 | 0 | 0 | | 22 | 0 | 0 | 0 | | 23 | 0 | 0 | 0 | | 24 | 0 | 0 | 0 | | 25 | 0 | 0 | 0 | | 26 | 0 | 0 | 0 | | 27 | 0 | 0 | 0 | | 28 | 0 | 0 | 0 | | 29 | 0 | 0 | 0 | | 30 | 0 | 0 | 0 | | 31 | 0 | 0 | 0 | | 32 | 0 | 0 | 0 | | 33 | 0 | 0 | 0 | | 34 | 0 | 0 | 0 | | 35 | 0 | 0 | 0 | | 36 | 0 | 0 | 0 | | 37 | 0 | 0 | 0 | | 38 | 0 | 0 | 0 | | 39 | 0 | 0 | 0 | | 40 | 0 | 0 | 0 | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | | Time Periods (Zeit) | | ------------------------ | | Start | | End | | Time Periods (Zeit) | | Abtau LED (dB) | | Abtau LED (dt) | | Abtau LED (Hz) | | Abtau LED (Hst) | | Abtau LED (Knopfdruck)|(dt, Abtau LED) | | Time Periods (Zeit) | | ------------------------ | | Start | | End | | Time Periods (Zeit) | | Abtau LED (dB) | | Abtau LED (dt) | | Abtau LED (Hz) | | Abtau LED (Hst) | | Abtau LED (Knopfdruck)|
(dt, Abtau LED) | | Time Periods (Zeit) | | ------------------------ | | Start | | | End | | Time Periods (Zeit) | | Abtau LED (dB) | | Abtau LED (dt) | | Abtau LED (Hz) | | Abtau LED (Hst) | | Abtau LED (Knopfdruck)|
(dt, Abtau LED) | | Time Periods (Zeit) | | ------------------------ | | Start | | End | | Time Period (Zeit) | | Abtau LED (dB) | | Abtau LED (dt) | | Abtau LED (Hz) | | Abtau LED (Hst) | | Abtau LED (Knopfdruck)|
(dt, Abtau LED) | | Time Periods (Zeit) | | ------------------------ | | Start | | End | | Time Periods (Zeit) | | Abtauzeit beginnt auf Knopfdruck (Hz) |
(dt, Abtau LED) |
(dt, Abtau LED) | Abtauzeit beginnt auf Knopfdruck (Hz) - Ebute
(dt, Abtau LED) - Ebute Abtauzeit beginnt auf Knopfdruck (Hz) - Ebute Abtauzeit beginnt auf Knopfdruck (Hz) - Ebute Abtauzeit beginnt auf Knopfdruck (Hz) Abtauzeit beginnt auf Knopfdruck (Hz) Abtauzeit beginnt auf Knopfdruck (Hz) Abtauzeit beginnt auf Knopfdruck (Hz) Abtauzeit beginnt auf Knopfdruck (Hz) Abtauzeit beginnt auf Knopfdruck (Hz) Abtauzeit beginnt auf Knopfdruck (Hz) Abtauzeit beginnt auf KnopFdruck (Hz) Abtauzeit beginnt auf KnopFdruck (Hz) Abtauzeit beginnt auf KnopFdruck (Hz) Abtauzeit beginnt auf KnopFdruck (Hz) Abtauzeit beginnt auf KnopFdruck (Hz) Abtauzeit beginnt auf KnopFdruck (Hz) Abtauzeit beginnt auf KnopFdruck (Hz) Abtauzeit start [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Hz] [Oval: ~1.5V] [Oval: ~1.5V] [Oval: ~1.5V] [Oval: ~1.5V] [Oval: ~1.5V] [Oval: ~1.5V] [Oval: ~1.5V] [Oval: ~1.5V] [Oval: ~1.5V] [Oval: ~1.5V] [Oval: ~1.5V]
2- Ist der Parameter Kompressor Startverzögerung PoS beim Einschalten≥
Kompressor Stop-Startverzögerung SPd ≥
Kompressor Start-Startverzögerung Std ≥ 1 dann gilt:

line
| Time Period | Temperature (°C) | Signal (dB) | |-------------|------------------|-------------| | Start | ~0 | 5pS | | Peak | ~10 | 5kΩ | | Mid-Peak | ~5 | 5kΩ | | End | ~0 | 5pD |6.5 Zugang zum Programmiermodus, Ändern und Speichern der Parameter
Hauptbetriebsanzeige
Anm.1: Wenn das Passwort zum Programmiermodus = 0 ist, erscheint statt HSL die Temperatureinheitenanzeige Prü für den Programmiermodus
Den SIE Topf
drücken, um zur
Passworteingabe zu
gelangen.

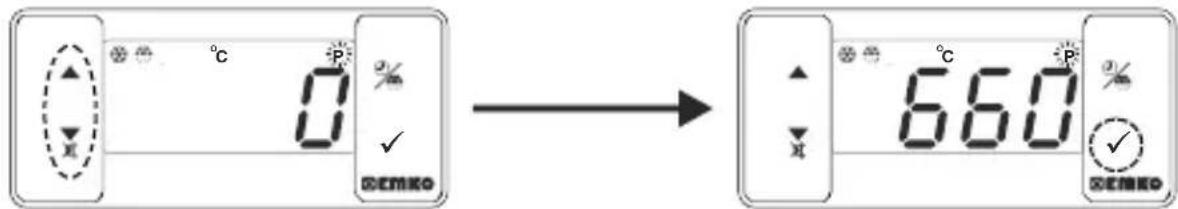

Zugang zum Programmiermodus

Anzeige Passworteingabe
Das Passwort für den Programas mit den Plus- und Minustasten eingeben.
SET/OK-Knopf zur Eingabe des Passworts drücken.
Anm.2: Ist das Passwort für den Programmiermodus = 0, dann sind nur drei Parameter erreichbar und diese Parameterwerte können auch geändert werden.
Anzeige teingabePasswor
Programmieranzeige
Werte mit den Plus-und Minustasten ändern.
Hysteresewert für den Kompressorausgang

Hystereswert ü den Kompressorausgang
SET-Knopf drücken, um Parameter zu speichern.
Mit der Plustaste gelangen Sie zum nächsten Parameter, mit der Minustaste zum vorherigen Parameter.
Hysterese-Parameter für den Kompressor

Wenn im Programmiermodus 20 Sekunden lang keine Änderung vorgenommen wird, kehrt das Gerät automatisch zur Hauptbetriebsanzeige zurück.
7. Fehlermeldungen beim ESM-3711-CN Kühlregler
- 5br Anzeige blinkt Sableor.
Verbindung zum Sensor schadhaft oder nicht vorhanden. Wenn Parameter Summerfunktion 3 oder 4 ist, ertönt der eingebaute Summer.
2- Der angezeigte Wert blinkt.
Ist die Temperatur höher als der Alarmgrenzwert, beginnt der Anzeigewert zu blinken.
Beispiel-1: Wenn der Alarmfunktionsparameter im Programmiermodus 1 ist (Absoluter Alarm) und minimaler Alarmparameter _uL ist 20: Wenn die Temperatur unter 20°C liegt, beginnt der Anzeigewert zu blinken. Auch wenn der Parameter Summerfunktion _uF 3 oder 4 ist, ist der eingebaute Summer eingeschaltet.
Beispiel-2: Wenn der Alarmfunktions -Parameter ALS im Programmiermodus 1 ist (Absoluter Alarm) und maximaler Alarmparameter RH ist 50: Wenn die Temperatur über 50°C liegt, beginnt der Anzeigewert zu blinken. Auch wenn Parame-. ter Summerfunktion buF 2 oder 4 ist, ist der eingebaute Summer eingeschaltet.
8. Manuelles Abtauen mit dem Abtauknopf
dann beginnt der Abtauuvorgang und das Abtau-LED geht an. Wird der Abtauknopf während des Abtauens 3 Sek. lang gedrückt, endet der Abtauuvorgang und das Abtau-LED erlischt.
9. Technische Daten:
Gerätetyp
Gehäuse und Montage
Schutzklasse
Gewicht
Umweltfreundlichkeit
Lager / Betriebstemperatur
Lager / Betriebsfeuchtigkeit
Installation
Starkstromisolationsklasse
Umweltbedingungen
Betriebsbedingungen
Versorgungsspannung und Leistung
Temperatursensor am Eingang
NTC am Eingang
PTC am Eingang
Genauigkeit
Schutz bei Sensorschaden
Abfrage-Zyklus
Art der Regelung
Relaisausgänge
Anzeige
LED
Eingebauter Summer
Mit Genehmigung von
: Kühlregler
: 76mm x 34.5mm x 71mm Plastikgehäuse für Schalttafelmontage. Die Größe des Ausschnitts beträgt 71x29mm.
: NEMA 4X (Ip65 vorne, Ip20 hinten).
: Etwa 0.20 Kg.
: Standard, Innenanwendung bis in Höhen von 2000 Metern ohne kondensierende Feuchtigkeit
:-40 °C°bis +80 C / -30 C bis +80 C
: 90 % max. r.L. (Kein Kondenswasser)
: II, Büro oder Werkstatt, keine leitende Verschmutzung
: Dauerbetrieb
: 230V\~(‰15) 50/60Hz - 1.5VA
: 115V ∼ (± %15) 50/60Hz - 1.5VA
: 10-30V== 1.5W
: NTC oder PTC
: NTC (10 kΩ @25 °C )
: PTC (1000 Ω @25 °C )
: ± 1 % des vollen Bereichs für Thermistoren
: Hochwertig
: 3 Zyklen pro Sekunde
: EIN / AUS
: 16(8)A@250 V ∼ bei ohmscher Last (Kompressorausgang) (Elektrische Lebensdauer : 100.000 Schaltungen bei Volllast)
: 14 mm rote, 4stellige LED Anzeige
: S (Grün), P (Grün), ℃ (Gelb), ℉(Gelb), Kompressorausgang (Rot)
: 83dB
EAC,CE
10.Information zur Bestellung
Die ganze Bestellinformation für den ESM-3710-CN Temperaturregler geht aus der obigen Tabelle hervor. Der Nutzer kann das Gerät selbst konfigurieren und die Bestellung mit den passenden Codes ausfüllen. Zuerst müssen die Versorgungsspannung und die sonstigen Daten festgelegt werden. Füllen Sie bitte die Bestellformulare nach Ihren Bedürfnissen aus. Setzen Sie sich doch bitte mit uns in Verbindung, wenn Sie ausgewöhnliche Bedürfnisse haben.
Anm.-1: Wenn man für den Eingang ein PTC oder NTC (BC = 12, 18) wählt, wird ein Temperatursensor kostenlos mitgeliefert. Man sollte daher in der Bestellung erklären, ob am Eingang ein Sensor vom Typ PTC (V = 0,1 oder 2) oder vom Typ NTC (V = 0,3 oder 4) zur Verwendung kommt.
11.Zubehör zur Auswahl
1.RS-485 Modul

RS-485 Kommunikationsanschlussgerät
2.PROKEY Programmiermodul

Damit wird das Gerät durch Herunterladen der Parameter programmiert.
Wir danken Ihnen, dass Sie Sich für die elektronischen Produkte von EMKO entschieden haben. Bitte besuchen Sie unsere Webseite, wenn Sie die detaillierte Gebrauchsanweisung herunterladen möchten. www.emkoelektronik.com.tr
