ESM-3711-CN - Contrôleur de température Emko - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de refroidissement numérique
Marque	Emko
Modèle	ESM-3711-CN
Dimensions (L x H x P)	76 mm x 34,5 mm x 71 mm
Découpe du panneau	71 mm x 29 mm
Poids	Environ 0,20 kg
Alimentation	230 V~ (±15%) 50/60 Hz ; 115 V~ (±15%) 50/60 Hz ; 24 V~ (±15%) 50/60 Hz ; 10‑30 V=
Consommation	1,5 VA (alternatif) ou 1,5 W (continu)
Entrée capteur	NTC (10 kΩ à 25 °C) ou PTC (1000 Ω à 25 °C)
Plage de mesure	NTC : -50 à 100 °C ; PTC : -50 à 150 °C
Précision	±1% de la pleine échelle pour thermistance
Fréquence de scrutation	3 échantillons par seconde
Mode de contrôle	ON/OFF (Marche/Arrêt)
Sortie compresseur	Relais 16(8) A à 250 V~ (charge résistive)
Affichage	DEL rouge 4 chiffres, hauteur 14 mm
DEL indicateurs	Sortie compresseur, dégivrage, alarme, °C, °F, Set, Programme
Avertisseur interne	≥83 dB, réglable selon alarme, dégivrage ou défaut sonde
Dégivrage	Manuel ou automatique, temps réglable 0‑999 minutes, cycle 1‑99 heures
Protection du compresseur	Délais au démarrage et entre cycles (0‑20 minutes)
Alarmes	Haute et basse température, absolue ou relative, délai réglable
Communication	Modbus RTU (RS‑485) ou ProKey
Protection par mot de passe	Oui, pour accès à la programmation
Indice de protection	IP65 (face avant), IP20 (arrière)
Température de fonctionnement	0 à 50 °C
Humidité de fonctionnement	90% HR sans condensation
Matériau du boîtier	Plastique
Installation	Montage sur panneau, par technicien qualifié
Entretien et nettoyage	Nettoyer avec un chiffon imbibé d'alcool éthylique ou d'eau. Ne pas utiliser de solvants hydrocarbonés.
Sécurité	Ne pas utiliser en atmosphère explosive ou corrosive. Couper l'alimentation avant toute intervention. Utiliser un fusible externe et un interrupteur bipolaire.
Pièces détachées et réparabilité	Les réparations doivent être effectuées par un technicien spécialisé. Accessoires optionnels : module RS‑485, câble ProKey, sondes de température.
Informations générales	Certifications : CE, EAC. Garantie 2 ans.

FOIRE AUX QUESTIONS - ESM-3711-CN Emko

Comment modifier la température de consigne ?

Sur l'écran principal, appuyez sur la touche SET pour afficher la consigne, utilisez ▲ ou ▼ pour la modifier, puis appuyez à nouveau sur SET pour enregistrer. La valeur s'affiche avec le voyant S allumé.

Comment lancer un dégivrage manuel ?

Assurez-vous que le paramètre de temps de dégivrage dt est ≥ 1 et que la protection des touches PrE est 0 ou 2. Sur l'écran principal, maintenez la touche de dégivrage enfoncée pendant 3 secondes pour démarrer ou arrêter le dégivrage. Le voyant de dégivrage s'allume.

Que faire en cas d'affichage 'Sbr' ?

Le message Sbr (ou Err) clignotant indique une défaillance de la sonde. Vérifiez le raccordement du capteur de température (NTC ou PTC) et remplacez la sonde si nécessaire. L'avertisseur interne peut retentir si configuré.

Comment accéder au mode de programmation ?

Depuis l'écran principal, maintenez la touche SET enfoncée pendant 5 secondes. Si un mot de passe est défini (P-C), saisissez-le avec ▲/▼ puis validez avec SET. Si le mot de passe est 0, vous accédez directement aux paramètres.

Comment régler les limites d'alarme de température ?

En mode programmation, réglez le paramètre ALS pour choisir le type d'alarme (absolue ou relative). Ensuite, définissez les seuils _uL (alarme basse) et _uH (alarme haute). Le délai d'alarme se règle avec _u d et le délai au démarrage avec _u o.

Puis-je utiliser le régulateur avec une sonde NTC ou PTC ?

Oui, l'appareil accepte les deux types. Le capteur doit être spécifié à la commande (code BC = 18 pour NTC, 12 pour PTC). La sonde fournie correspond au type choisi. Les plages de mesure sont -50 à 100 °C (NTC) et -50 à 150 °C (PTC).

Comment protéger les réglages contre les modifications ?

Utilisez le paramètre PrE (protection des touches) dans le menu programmation. Les valeurs vont de 0 (aucune protection) à 4 (protection complète). Vous pouvez aussi définir un mot de passe (P-C) pour l'accès au menu.

Comment utiliser la communication Modbus ?

Dans le menu programmation, réglez Con sur 1 pour sélectionner RS-485. Définissez l'adresse esclave Sid (1 à 247). Le protocole Modbus RTU permet la lecture des registres (température, statuts) et l'écriture des paramètres.

Quels sont les délais de protection du compresseur ?

Trois délais sont configurables : PoS (délai au démarrage), SPd (délai arrêt-démarrage) et Std (délai démarrage-démarrage). Chacun peut être réglé de 0 à 20 minutes pour protéger le compresseur.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux imbibé d'alcool éthylique ou d'eau. N'utilisez jamais de solvants à base d'hydrocarbures (essence, trichloréthylène) qui pourraient endommager le boîtier en plastique.

MODE D'EMPLOI ESM-3711-CN Emko

1. Increment Button :

: Feste Installation

: ||.

Régulateur de refroidissement numérique ESM-3711-CN, Taille DIN 77x35, ON/ OFF

• Affichage à 4 chiffres
• Entrée NTC ou entrée PTC (doit être déterminée dans l'ordre.)
• Écart de température réglable
• Limites de la valeur de consigne
• La sélection de l'opération du compresseur fonctionne en continu, s'arrête ou fonctionne périodiquement en cas de défaut de la sonde
• Retards pour la protection du compresseur
• Temps de dégivrage facilement modifiables depuis le panneau avant
• Capacité de dégivrage manuel depuis le panneau avant
• Paramètres de dégivrage
• Paramètres d'alarme
• Avertisseur interne réglable selon le dégivrage, la défaillance de la sonde et l'état d'alarme.
• Protection de la valeur de consigne du temps de dégivrage et/ou du dégivrage manuel et/ou de la température
• Protection par mot de passe pour la section de programmation
• Installation de paramètres à l'aide de la ProKey
• Accès à distance, collecte et contrôle de données grâce à Modbus RTU
• Possède le marquage CE selon les normes européennes

1. Préface

Les régulateurs de refroidissement série CN ESM-3711 sont conçus pour contrôler le processus de refroidissement. Ils peuvent être utilisés dans de nombreuses applications grâce à leur facilité d'utilisation, forme de contrôle ON/OFF (Marche/Arrêt) et propriétés de dégivrage. Voici quelques applications et domaines d'application utilisés :

Domaines d'applications

Alimentaire

Industries de production

de machines, etc.

Applications

Réfrigérateurs

Climatisation

Stockages

Congélateurs

etc.

1.1 Évaluations environnementales

Température de fonctionnement : 0 à 50 °C

Humidité max. de fonctionnement : 90% Hr (sans condensation)

Altitude : Jusqu'à 2000 m.

Conditions interdites :

Atmosphère corrosive

Atmosphère explosive

Applications intérieures

(L'appareil est conçu uniquement pour les applications industrielles)

1.2 Caractéristiques générales

Standard

230 V\~ (±%15) 50/60 Hz

Tension d'alimentation en option

115 V(±%15) 50/60 Hz,

24 V(±%15) 50/60 Hz,

10 - 30 V ---

NTC, PTC

ESM-3711-CN

Entrée

d'alimentation

Entrée du capteur

Sortie compresseur

Fonction de refroidissement Fonctionnement ON/OFF

1.3 Installation

Une inspection visuelle de ce produit pour détecter d'éventuels dommages survenus durant la livraison est recommandée avant l'installation. Il est de votre responsabilité de vous assurer que les techniciens mécaniques et électriques qualifiés installent ce produit.

En cas de danger d'accident grave résultant d'une défaillance ou d'un défaut dans l'appareil, mettez le système hors tension et déconnectez le raccordement électrique de l'appareil du système.

L'appareil est normalement fourni sans interrupteur d'alimentation ni fusible. Utilisez l'interrupteur d'alimentation et le fusible si nécessaire.

Veillez à utiliser la tension nominale d'alimentation pour protéger l'appareil contre les dommages et pour éviter toute défaillance.

Gardez l'appareil hors tension jusqu'à ce que tout le câblage soit terminé afin d'éviter tout choc électrique et tout problème dans l'appareil.

Ne tentez jamais de démonter, modifier ou réparer cet appareil. Toute tentative d'ouverture de ce produit peut provoquer une panne, un choc électrique, un incendie.

N'utilisez pas l'appareil dans les atmosphères gazeuses, inflammables ou explosives.

Pendant l'installation mécanique, prenez les précautions nécessaires pour ne pas vous blesser sur les bords irréguliers de l'orifice dans le panneau métallique.

Le montage du produit sur un système doit être fait avec ses pinces de fixation. N'effectuez pas le montage de l'appareil avec la pince de fixation inappropriée. Assurez-vous que le produit ne tombera pas pendant le montage.

Il vous incombe de vérifier que ce produit est toujours installé et utilisé conformément à son manuel d'utilisation.

1.4 Garantie

EMKO Elektronik garantit que le matériel livré est exempt de défauts de matériaux et de fabrication. Cette garantie est valide pendant deux ans. La période de garantie commence à partir de la date de livraison. Cette garantie reste valide si les conditions et les responsabilités stipulées dans la garantie et le manuel d'utilisation sont intégralement respectées par le client.

1.5 Maintenance

Les opérations de maintenance et de réparation doivent uniquement être confiées à un technicien spécialisé. Coupez l'alimentation de l'appareil avant d'accéder aux composants. Ne nettoyez pas le boîtier avec des solvants à base d'hydrocarbures (essence, trichloréthylène, etc.). L'utilisation de ces solvants peut réduire la fiabilité mécanique du produit. Utilisez un chiffon imbibé d'alcool éthylique ou d'eau pour nettoyer le boîtier en plastique.

1.6 Société du fabricant

Informations sur le fabricant :

Emko Elektronik Sanayi ve Ticaret A.Ş.

Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA/TURQUIE

Téléphone : [phone]

Fax : [phone]

Informations sur le service de réparation et de maintenance :

Emko Elektronik Sanayi ve Ticaret A.Ş.

Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA /TURQUIE

Téléphone : [phone]

Fax : [phone]

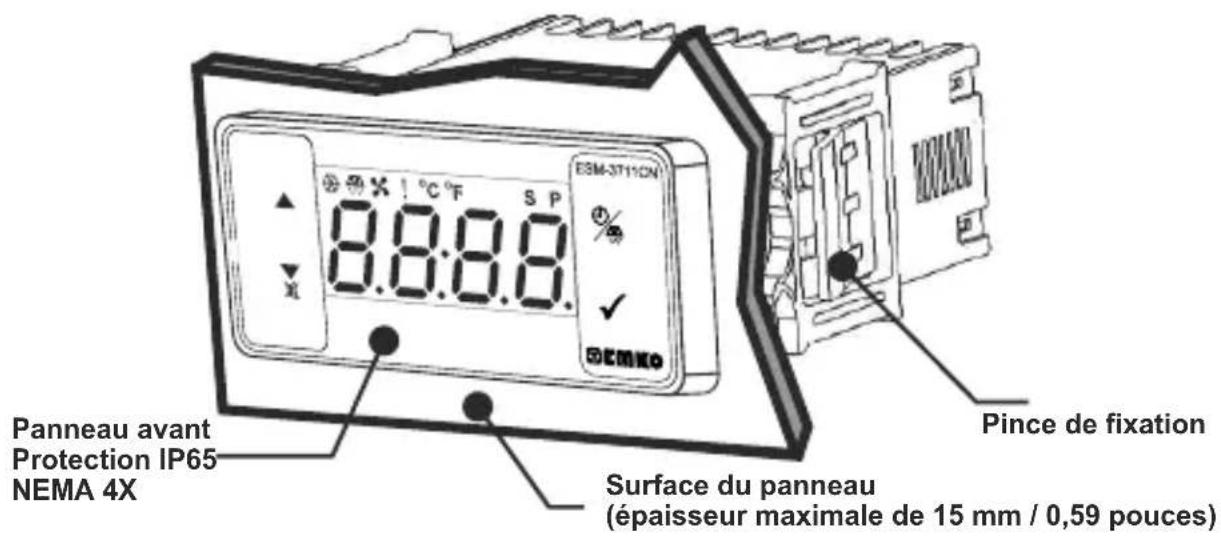

2. Description générale

ESM-3T11CN 8:0:0.0 Pance de fixation Parneau avant Protection IP65 NEMA 4X Surface du panneau (épaisseur maximale de 15 mm / 0,59 pouces)

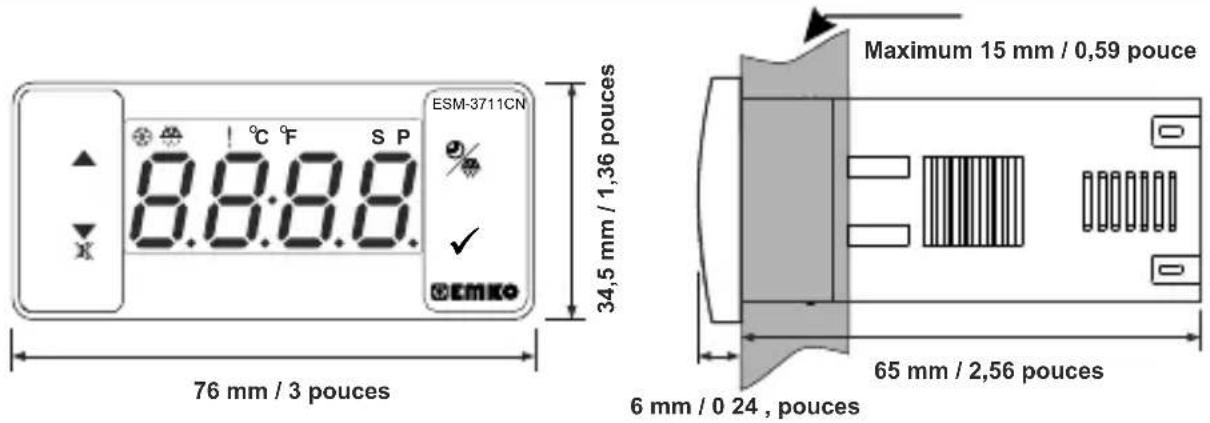

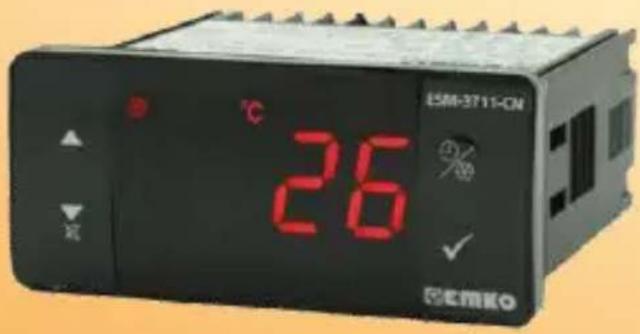

2.1 Vue de face et dimensions du régulateur de refroidissement ESM-3711-CN

ESM-3711CN 8.8:8.8 °C F S P 76 mm / 3 pouces 34,5 mm / 1,36 pouces Maximum 15 mm / 0,59 pouce 65 mm / 2,56 pouces 6 mm / 0 24 , pouces

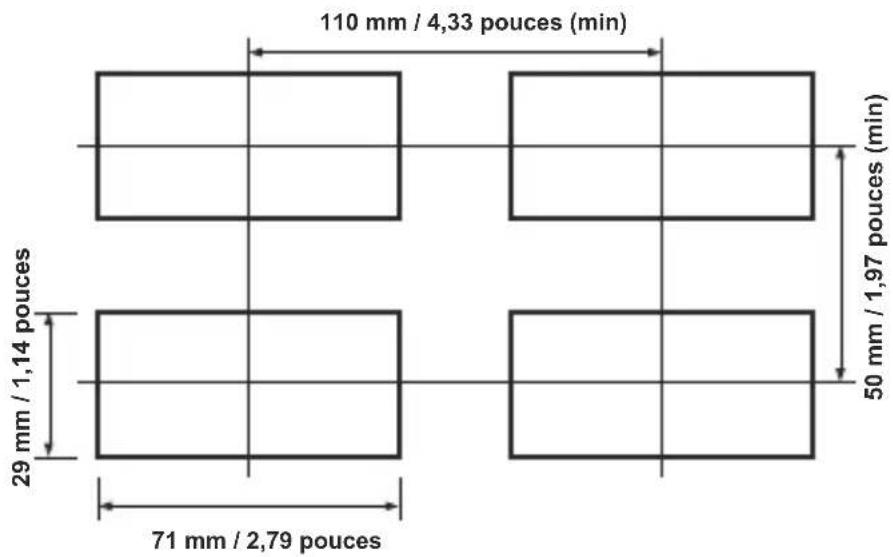

2.2 Découpe du panneau

2.3 Montage sur panneau

1 8.8.8.0 E % ✓ 定制器功能 2

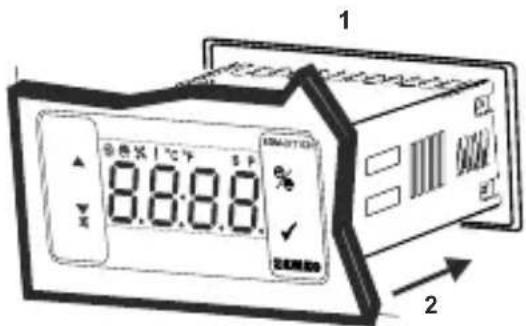

1- Avant d'installer l'appareil dans votre panneau, assurez-vous que la découpe a la taille appropriée.

2- Insérez le produit à travers la découpe. Si les pinces de fixation sont sur l'appareil, enlevez-les avant d'insérer l'appareil dans le panneau.

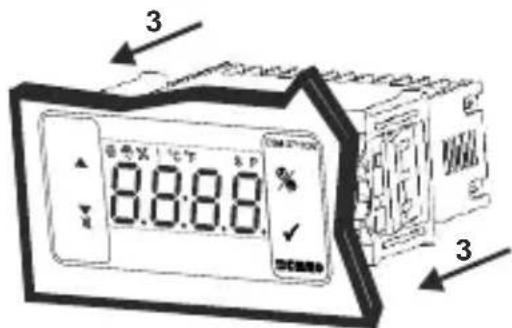

3- Insérez les brides de fixation dans les prises de fixation situées à droite et à gauche du produit et immobilisez complètement l'appareil dans le panneau.

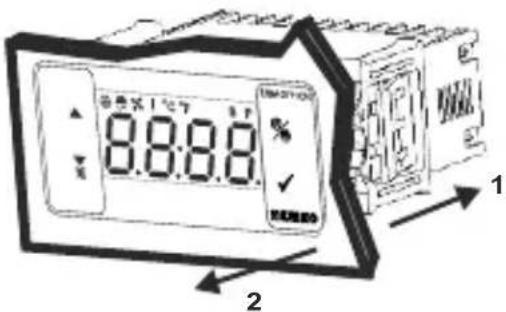

2.4 Retrait du panneau

8.8.8.8 1 2

1- Tirez les pinces de fixation des prises de fixations gauche et droite.

2- Tirez l'appareil à travers la face avant du panneau.

Avant de retirer l'appareil du panneau, éteignez le produit et le système connexe.

3. Utilisation de la ProKey

POUR UTILISER PROKEY, LA VALEUR DU PARAMÈTRE PrC DOIT ÊTRE DE « 0 ». SI PrC=1 ET QUE LA TOUCHE ▼EST APPUYÉE, LE MESSAGE Err SERA ALORS AFFICHÉ. 10s PLUS TARD, L'APPAREIL REVIENDRA À L'ÉCRAN PRINCIPAL DE L'OPÉRATION OU VOUS POUVEZ APPUYER SUR LA TOUCHE SET POUR RETOURNER À L'ÉCRAN PRINCIPAL DE L'OPÉRATION.

TÉLÉCHARGEMENT DE L'APPAREIL À LA PROKEY

1. L'appareil est programmé en utilisant les paramètres.
2. Mettez l'appareil sous tension, puis insérez la PROKEY et appuyez sur la touche ▼. Le message UPL est affiché à l'écran. Lorsque le chargement est terminé, le message End est affiché.
3. Appuyez sur une touche pour revenir à l'écran principal.
4. Retirez la PROKEY.

REMARQUE : Le message err est affiché lorsqu'une erreur survient lors de la programmation. Si vous souhaitez recharger, insérez la PROKEY et appuyez sur la touche ▼. Si vous souhaitez quitter, retirez la PROKEY et appuyez sur la touche ▼. L'appareil affichera l'écran principal.

TÉLÉCHARGEMENT DE LA PROKEY À L'APPAREIL

1. Éteignez l'appareil.
2. Insérez la ProKey puis mettez l'appareil sous tension.
3. Lorsque l'appareil est sous tension, le téléchargement des valeurs des paramètres dans la ProKey démarre automatiquement sur l'appareil Dans un premier temps, le message 6DL est affiché à l'écran; puis, lorsque le chargement est terminé, le message End est affiché.
4. Après 10 secondes, l'appareil commence à fonctionner avec de nouvelles valeurs de paramètres.
5. Retirez la PROKEY.

REMARQUE : Le message Err est affiché lorsqu'une erreur survient lors de la programmation. Si vous voulez recharger, éteignez l'appareil et insérez la PROKEY puis, mettez sous tension l'appareil. Si vous souhaitez quitter, retirez la PROKEY et appuyez sur la touche ▼ . L'appareil affichera l'écran principal.

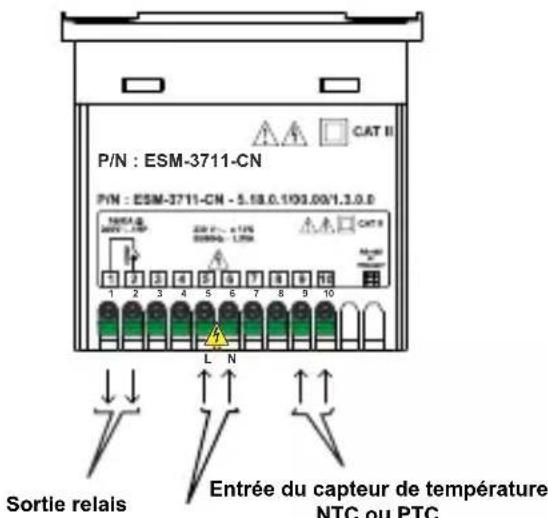

4. Schéma de câblage électrique

P/N : ESM-3711-CN P/N : ESM-3711-CN - 5.18.0.193.00/1.3.0.0 SORTIE RELAIS Entrée du capteur de température NTC ou PTC

Entrée de tension d'alimentation

230 V ∼ (± %15) 50/60 Hz,

115V ∼(± %15) 50/60 Hz,

10...30 V=4,5 W

Doit être déterminée dans l'ordre.

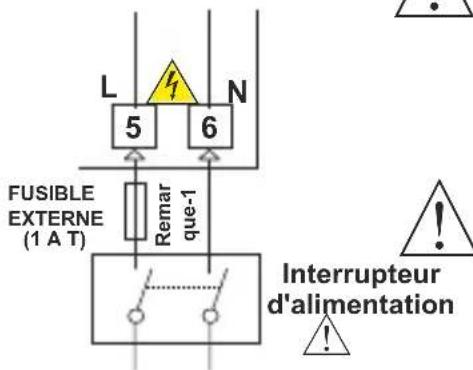

4.1 Connexion de l'entrée de la tension d'alimentation de l'appareil

Connexion de l'alimentation

L 5 6 N FUSIBLE EXTERNE (1 A T) Remar que-1 Interrupteur d'alimentation

Tension d'alimentation

230 V ∼ (± %15) 50/60 Hz,

Doit être déterminée dans l'ordre.

Assurez-vous que la tension d'alimentation est la même que celle indiquée sur l'appareil.

Mettez l'appareil sous tension uniquement après que toutes les connexions électriques ont été achevées.

La plage de la tension d'alimentation doit être déterminée dans l'ordre. Lors de l'installation du produit, la plage de tension d'alimentation doit être contrôlée et la tension d'alimentation appropriée doit être appliquée au produit.

Il n'y a pas d'interrupteur d'alimentation sur l'appareil. par conséquent, un interrupteur d'alimentation doit être ajouté à l'entrée de tension d'alimentation.

L'interrupteur d'alimentation électrique doit être bipolaire pour séparer la phase et le neutre. L'état ON/OFF (Marche/Arrêt) de l'interrupteur d'alimentation est très important dans la connexion électrique.

Le fusible externe qui régule les entrées d'alimentation ∼ doit être connecté à la phase.

Le fusible externe qui régule les entrées d'alimentation —— doit être connecté à (+).

Remarque-1 : Un fusible externe est recommandé.

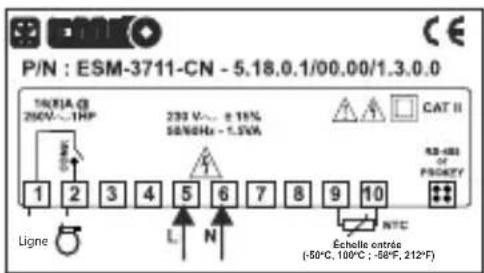

4.2 Étiquette du dispositif et schéma de câblage

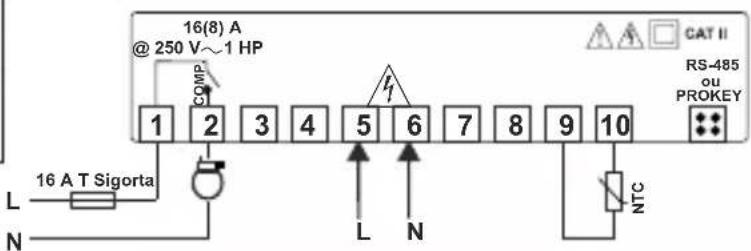

SCHÉMA DE CÂBLAGE DE 230 V\~

P/N : ESM-3711-CN - 5.18.0.1/00.00/1.3.0.0 14KVA @ 250V~1HP 233 V~ ± 15% 50/60Hz ~ 1.5VA CAT II RS-483 of PROXY Ligne L N NTC Echelle entrés (-50°C, 100°C; -50°F, 212°F)

16(8) A @ 250 V~1 HP 1 2 3 4 5 6 7 8 9 10 L N 16 A T Sigorta CAT II RS-485 ou PROKEY L N NTC

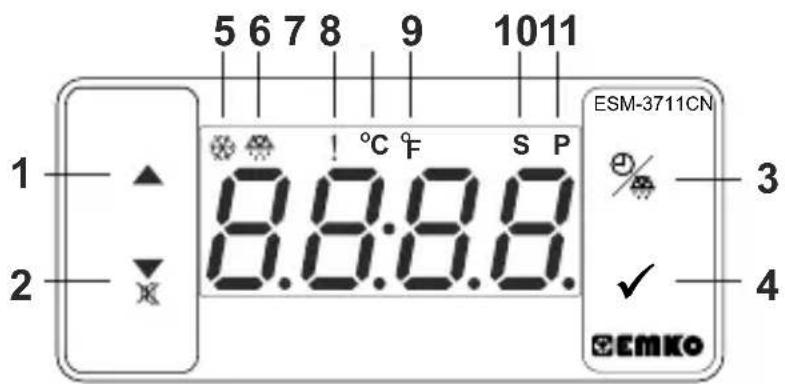

5. Définition du panneau avant et accès aux menus

5 6 7 8 9 1011 1 ▲ ! °C F S P ESM-3711CN 3 2 ▼ 8.8:8.8. ✓ 4 EMKO

DEFINITIONS DES TOUCHES

1. Touche d'incrémentation :

** Elle est utilisée pour augmenter la valeur à l'écran Set, à l'écran de dégivrage et dans le mode de programmation.

2. Touche de décrémentation, de désactivation de l'avertisseur et de téléchargement à la ProKey :

** Elle est utilisée pour diminuer la valeur à l'écran Set, à l'écran de dégivrage et dans le mode de programmation.
** Elle est utilisée pour désactiver l'avertisseur.
** Si Prc = 0, elle est utilisée pour télécharger de l'appareil à la ProKey.

3. Touche de dégivrage :

** Sur l'écran principal, si cette touche est appuyée, le temps de dégivrage sera affiché.
** Sur l'écran principal, si cette touche est enfoncée pendant 3 secondes, le temps de dégivrage manuel démarre.

4. Touche Set :

** Sur l'écran principal; si cette touche est enfoncée, la valeur de consigne sera affichée. La valeur peut être modifiée à l'aide des touches d'incrémentation et de décrémentation. Lorsque la touche Set est à nouveau appuyée, la valeur est enregistrée et retourne à l'écran principal de l'opération.

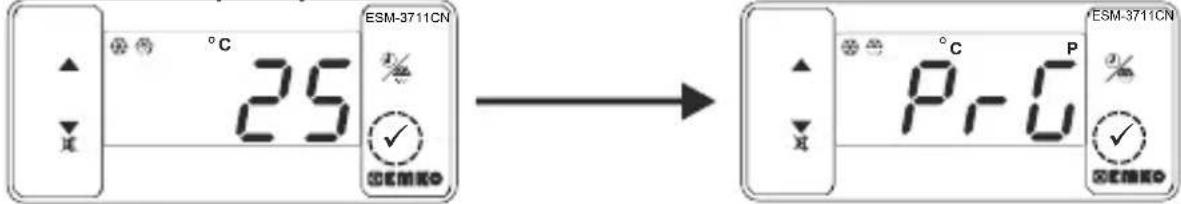

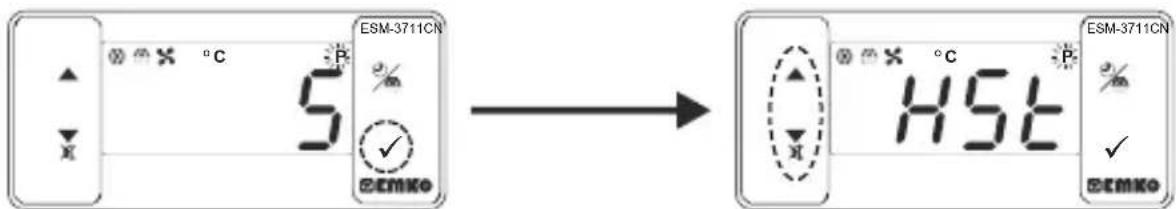

** Pour accéder à l'écran de programmation ; dans l'écran principal, appuyez sur cette touche pendant 5 secondes.
** Elle est utilisée pour sauvegarder la valeur à l'écran Set, à l'écran de dégivrage et à l'écran de programmation.

DÉFINITIONS DES DEL

5. DEL sortie compresseur :

** Cette DEL indique que la sortie du compresseur est active. Si un temps de protection du compresseur est actif, cette DEL clignote.

6. DEL de dégivrage :

** Cette DEL indique que la sortie de dégivrage est active.
** Clignote une fois par une seconde pendant le temps de délai du dégivrage.
** Clignote (5 Hz) en entrant la valeur du temps de dégivrage.

7. DEL Alarme :

** Elle est active lorsque en cas d'alarme haute et d'alarme basse.

8. DEL Celsius :

** Indique que l'appareil est en mode C.

9. DEL Fahrenheit :

** Indique que l'appareil est en mode F.

10. DEL Set :

** Indique que l'appareil est en mode de changement de valeur de consigne.

11. DEL Programme :

** Clignote en mode de programmation.

6 Modification et enregistrement de la température de consigne

Écran principal

°C 25 % ✓ SEMKO ESM-3711CN

Lorsque le bouton SET est appuyé, la DEL « S » s'active et la température de consigne est affichée.

Écran Valeur de consigne

°C S 50 ESM-3711CN % ✓ ECMKO

La température de consigne peut être modifiée à l'aide des touches d'incrémentation et de décrémentation.

ESM-3711CN ℃ S 20 % ✓ SEMKO

Lorsque la touche SET est enfoncée, la température de consigne peut être sauvegardée.

Écran principal

ESM-3711CN 25 % ✓ ECMKO

« S » sera inactif et affichera à nouveau l'écran principal.

Paramètre de la température de consigne (par défaut = 50) ADRESSE DU MODBUS: 40001

La température de consigne peut être définie entre la température minimale de consigne 5uL et la température maximale de consigne 5uH.

6.1 Modification et sauvegarde de la valeur de consigne du temps de dégivrage

Écran principal de l'opération

°C 25 ESM-3711CN ✓ SEMKO

Lorsque la touche de dégivrage est appuyée, la valeur de consigne du temps de dégivrage est affichée et la DEL sortie de dégivrage commence à clignoter rapidement (5 Hz).

Écran de la valeur du temps de dégivrage

°C 10 ESM-3711CN % ✓ SEMKO

Modifiez la valeur de consigne du temps de dégivrage à l'aide des touches d'incrémentation et de décrémentation.

Écran de la valeur du temps de dégivrage

ESM-3711CN 15% SEMRO

Appuyez sur le bouton de réglage pour enregistrer la valeur de consigne du temps de dégivrage

Écran principal de l'opération

ESM-3711CN 25 % ✓ ECMKO

La valeur de consigne du temps de dégivrage est enregistrée, la DEL sortie de dégivrage cesse son clignotement rapide (5 Hz), l'écran principal de l'opération est affiché.

Si aucune opération n'est effectuée en mode de changement de la valeur de consigne du temps de dégivrage et en mode de changement de la température de consigne pendant 20 secondes, l'appareil affichera l'écran principal automatiquement.

6.2 Liste des paramètres du mode de programmation

Paramètre de sélection de l'unité de température (par défaut = 0) ADRESSE DU MODBUS : 40002

°C sélectionné. °F sélectionné.

Paramètre d'activation du séparateur décimal (par défaut = 0) ADRESSE DU MODBUS : 40003

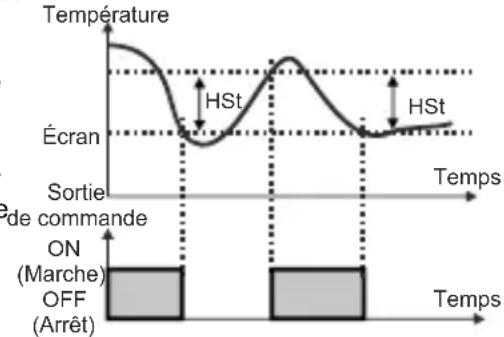

Paramètre d'hystérésis pour la sortie compresseur (par défaut = 1) ADRESSE DU MODBUS : 40004

de 1 à 20°C pour NTC (-50°C, 100°C) ou PTC (-50°C, 150°C) de 1 à 36°F pour NTC (-58°F, 212°F) ou PTC (-58°F, 302°F) de 0,1 à 10,0°C pour NTC (-50,0°C, 100,0°C) ou PTC (-50,0°C, 150,0°C) de 0,1 à 18,0°F pour NTC (-58,0°F, 212,0°F) ou PTC (-58,0°F, 302,0°F), Dans l'algorithme de contrôle ON/OFF, la valeur de

température essaie de rester égale à la valeur de consigne en ouvrant ou en fermant le dernier élément de commande. Avec le système contrôlé ON/OFF, la valeur de température oscille en permanence. La période ou l'amplitude d'oscillation de la valeur de la température autour de la valeur de consigne change selon le système contrôlé. Pour diminuer la période d'oscillation de la valeur de la température, une zone seuil se forme en-dessous ou autour de la valeur de consigne et cette zone est appelée hystérèse.

Paramètre Température de consigne minimale (valeur par défaut = valeur minimale de l'échelle de l'appareil) ADRESSE DU MODBUS : 40005

La température de consigne ne peut pas être inférieure à cette valeur.

Cette valeur peut être réglée de la valeur minimale de l'échelle de l'appareil à la température de consigne maximale ^5,6,7 .

Paramètre Température de consigne maximale (valeur par défaut = valeur maximale de l'échelle de l'appareil) ADRESSE DU MODBUS : 40006

La température de consigne ne peut pas être supérieure à cette valeur.

Cette valeur peut être réglée de la température de consigne minimale 5uL à la valeur maximale de l'échelle de l'appareil.

Paramètre écart de température (par défaut = 0) ADRESSE DU MODBUS : 40007

de -20 à 20 °C pour NTC (-50°C, 100°C) ou PTC (-50°C, 150°C)

de -36 à 36 °F pour NTC (-58°F, 212°F) ou PTC (-58°F, 302°F)

de -10,0 à 10,0°C pour NTC (-50,0°C, 100,0°C) ou PTC (-50,0°C, 150,0°C)

de -18,0 à 18,0°F pour NTC (-58,0°F, 212,0°F) ou PTC (-58,0°F, 302,0°F),

Paramètre Type d'opération (par défaut = 1) ADRESSE DU MODBUS : 40008

Si la valeur du paramètre est '0', l'appareil passe au paramètre 5

Chauffage

Refroidissement

Paramètre temps de dégivrage (par défaut = 10) ADRESSE DU MODBUS : 40009

Il peut être ajusté de 0 à 999 minutes. S'il est réglé sur 0, le dégivrage manuel ou automatique n'est pas effectué.

Paramètre du cycle de répétition du dégivrage (par défaut = 1) ADRESSE DU MODBUS : 40010

Il peut être ajusté de 1 à 99 heures.

Dégivrage au paramètre de mise en marche (par défaut = 0) ADRESSE DU MODBUS : 40011

Le système ne passe pas par un cycle de dégivrage au démarrage

Le système passe par un cycle de dégivrage au démarrage

Délai de dégivrage au paramètre de mise en marche (par défaut = 0) ADRESSE DU MODBUS : 40012

Il peut être ajusté de 0 à 99 minutes. Ce paramètre peut s'afficher si le dégivrage au paramètre de mise en marche [Pod] est 1.

Statut d'écran pendant le paramètre de dégivrage (par défaut = 3) ADRESSE DU MODBUS : 40013

La température est affichée pendant le dégivrage.

La valeur de température au début d'un dégivrage est affichée pendant le dégivrage.

La valeur de consigne est affichée pendant le dégivrage.

DEF est affiché pour indiquer qu'un dégivrage est en cours.

Paramètre Délai d'activation du compresseur lorsque l'appareil est sous tension (par défaut = 0) ADRESSE DU MODBUS : 40014

Lorsque l'appareil est mis sous tension, le compresseur s'allume lorsque ce délai a expiré. Il peut être ajusté de 0 à 20 minutes.

Paramètre Délai de désactivation-activation du compresseur (par défaut = 0) ADRESSE DU MODBUS : 40015

Ce délai doit être expiré entre deux activations du compresseur. Il peut être ajusté de 0 à 20 minutes.

Paramètre Délai d'activation-activation du compresseur (par défaut = 0) ADRESSE DU MODBUS : 40016

Ce délai doit être expiré entre deux activations du compresseur. Il peut être ajusté de 0 à 20

Ce délai doit être expiré entre deux activations du compresseur. Il peut être ajusté de 0 à 20 minutes.

Paramètre Défaillance du capteur (par défaut = 0) ADRESSE DU MODBUS : 40017

Le compresseur se désactive en cas de défaillance de la sonde.

Le compresseur s'active en cas de défaillance de la sonde.

Le compresseur fonctionne périodiquement selon les périodes Pan et PoF en cas de défaillance de la sonde.

Le compresseur s'active au cours de ce délai en cas de défaillance de la sonde (par défaut = 0) ADRESSE DU MODBUS : 40018

Si le paramètre de défaillance de la sonde P d F est de 2, ce paramètre est affiché. Il peut être ajusté de 0 à 99 minutes.

Le compresseur s'active au cours de ce délai en cas de défaillance de la sonde (par défaut = 0) ADRESSE DU MODBUS : 40019

Si le paramètre de défaillance de la sonde P d F est de 2, ce paramètre est affiché. Il peut être ajusté de 0 à 99 minutes.

Paramètre de sélection de la fonction Alarme (par défaut = 0) ADRESSE DU MODBUS : 40020

La fonction Alarme est active.

Alarme absolue est sélectionné. Si la température est inférieure à _uL et supérieure à _uH , l'alarme est activée.

Alarme absolue est sélectionné. Si la température est inférieure à et supérieure à _uH , l'alarme est activée.

Alarme relative est sélectionnée. L'alarme fonctionne selon la valeur de consigne.

Si la température est inférieure (Consigne - ) ou supérieure (Consigne + ), l'alarme retentit.

Paramètre d'alarme minimum de température (par défaut = valeur minimale de l'échelle de l'appareil) ADRESSE DU MODBUS : 40021

Pour le paramètre de sélection de la fonction alarme de la température ALS = 1 (alarme absolue), cette valeur de paramètre peut être modifiée de la valeur minimum de l'échelle de l'appareil à la valeur du paramètre maximum de l'alarme de température RH, pour le paramètre de sélection de l'alarme de température ALS = 2 (alarme relative), cette valeur de paramètre peut être modifiée de 0 à 50% de l'échelle de l'appareil.

Paramètre maximum d'alarme de température (par défaut = valeur maximale de l'échelle de l'appareil) ADRESSE DU MODBUS : 40022

Pour le paramètre de sélection de la fonction alarme de température = 1 (alarme absolue), cette valeur de paramètre est peut être modifiée de la valeur paramètre min. d'alarme de température à la valeur max. de l'échelle de l'appareil, pour le paramètre de sélection de la fonction alarme de température = 2 (alarme relative), cette valeur de paramètre est peut être modifiée de 0 à 50% de l'échelle de l'appareil.

Paramètre du délai de l'alarme de température (par défaut = 0) ADRESSE DE MODBUS : 40023

Le délai de l'alarme de température peut être défini avec ce paramètre.

Il peut être ajusté de 0 à 99 minutes.

Délai alarme de température après le paramètre de mise en marche (par défaut = 0)

ADDRESSE DU MODBUS : 40024

Lorsque l'appareil est d'abord mis sous tension, ce délai doit être expiré pour l'activation de l'alarme de température. Il peut être ajusté de 0 à 99 minutes.

Paramètre de sélection de la fonction avertisseur (par défaut = 0) ADRESSE DU MODBUS : 40025

L'avertisseur est inactif.

L'avertisseur s'active lors de l'opération de dégivrage.

L'avertisseur s'active en cas d'alarme.

L'avertisseur s'active en cas de défaillances de la sonde.

L'avertisseur s'active lors de l'opération de dégivrage et en cas de défaillances de l'alarme et de la sonde.

L'avertisseur reste actif pendant cette période (par défaut = - - - ) ADRESSE DU MODBUS : 40026

Si la valeur du paramètre de sélection de la fonction de l'avertisseur =0 , ce paramètre ne peut pas être affiché. L'avertisseur reste actif pendant cette période. Il peut être réglé de 1 à 99 minutes. Lorsque ce paramètre est égal à 1, si la touche de décrémentation est appuyée, ---- est affiché. Dans cette condition, l'avertisseur reste actif jusqu'à ce que la touche de désactivation de l'avertisseur soit appuyée.

Paramètre protection de touche (par défaut = 4) ADRESSE DU MODBUS: 40027

Il n'existe aucune protection.

Le temps de dégivrage ne peut pas être modifié et le dégivrage manuel n'est pas disponible la température de consigne ne peut être modifiée.

Le temps de consigne de dégivrage et la température de consigne ne peuvent pas être modifiés. Le dégivrage manuel n'est pas disponible.

Le temps de consigne de dégivrage ne peut pas être modifié et le dégivrage manuel n'est pas disponible.

Paramètre de sélection du mode de communication (par défaut = 0) ADRESSE DU MODBUS : 40028

Communication PROKEY sélectionné.

Communication Rs485 sélectionné.

Paramètre ID de l'esclave (par défaut = 1) ADRESSE DU MODBUS: 40029

Paramètre d'adresse de communication de l'appareil (1 à 247).

Paramètre ON/OFF (Marche/Arrêt) (par défaut = 0) ADRESSE DU MODBUS : 40030

Lorsque l'appareil est sous tension, si la (touche d'incrémentation) ▲ est enfoncée pendant 10 secondes, l'appareil cesse de contrôler et l'écran s'affiche. Si (la touche d'incrémentation) ▲ enfoncée à nouveau pendant 10 secondes, l'appareil continue à contrôler et l'affichage revient à l'écran principal d'opération.

La fonction ON/OFF (Marche/Arrêt) avec la touche

n'est pas disponible.

La fonction ON/OFF (Marche/Arrêt) avec la touche

est disponible.

Programmation de la Section accéder au mot de passe (par défaut = 0) ADRESSE DU MODBUS : 40031

Le mot de passe est utilisé pour avoir accès à la section de programmation. Il peut être défini de 0 à 999. Si 0 est sélectionné, aucun mot de passe ne sera demandé. Si le mot de passe sélectionné est « 12 », seuls les paramètres HSE, dt et drC seront accessibles.

6.3 Adresses Modbus des paramètres d'état de l'appareil (Read Input Register)

ADRESSE DU MODBUS : 30001	Valeur de température
ADRESSE DU MODBUS : 30002	Réservé
ADRESSE DU MODBUS : 30003	État DEL : DEL °C 0 bit, DEL dégivrage 5 bits,DEL compresseur 6.bit, DEL alarme 7 bitsDEL programmation 13.bit, DEL consigne 14 bits
ADRESSE DU MODBUS : 30004	État de l'appareil : État de l'alarme 0 bitÉtat de l'avertisseur 1 bitÉtat capteur perdu 2 bitsÉtat de dégivrage 7 bits
ADRESSE DU MODBUS : 30005	État de sortie
ADRESSE DU MODBUS : 30006	Type d'appareil et version de l'appareil

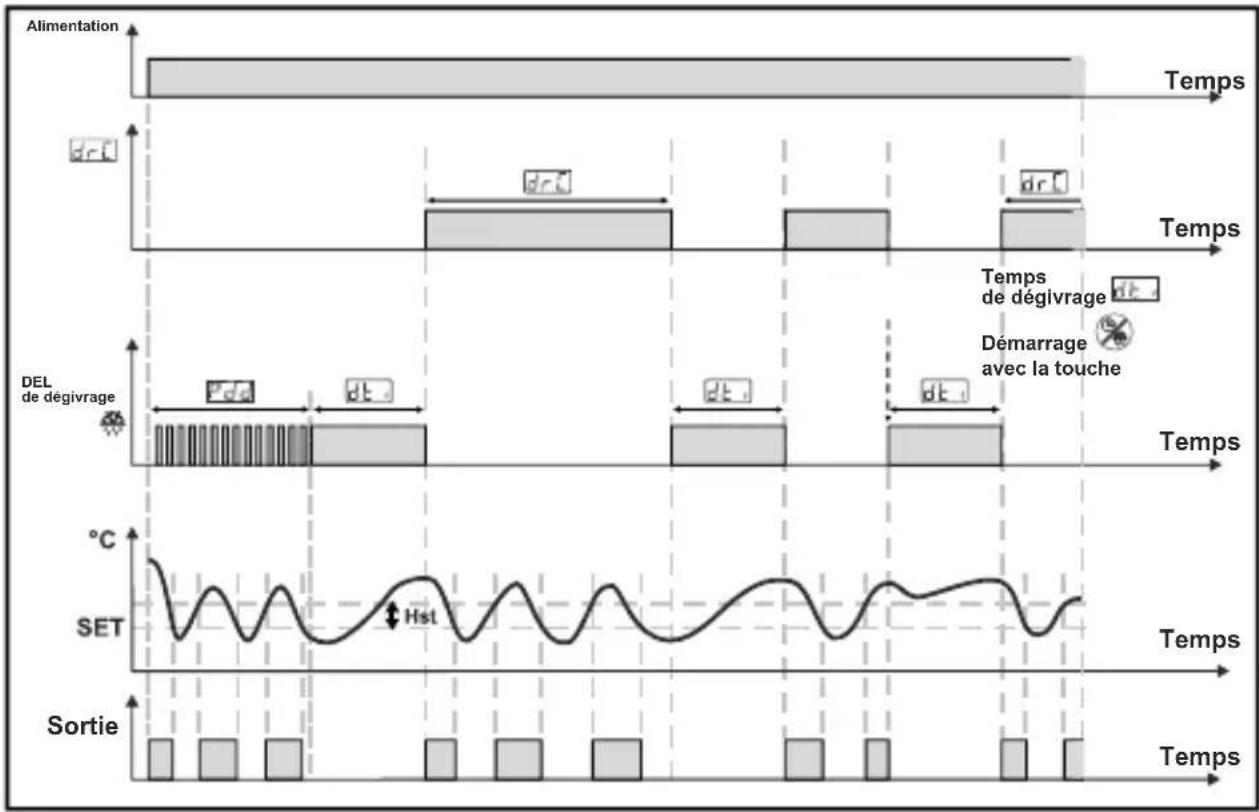

6.4 Graphiques de l'opération du régulateur de refroidissement ESM-3711-CN

1-Si le réglage du temps de dégivrage dt, ≥1,

Cycle de répétition du dégivrage dr≥1 ,

Dégivrage au paramètre de mise en marche P o d = 1 et

Délai de dégivrage au paramètre de mise en marche Pdd ≥ 1;

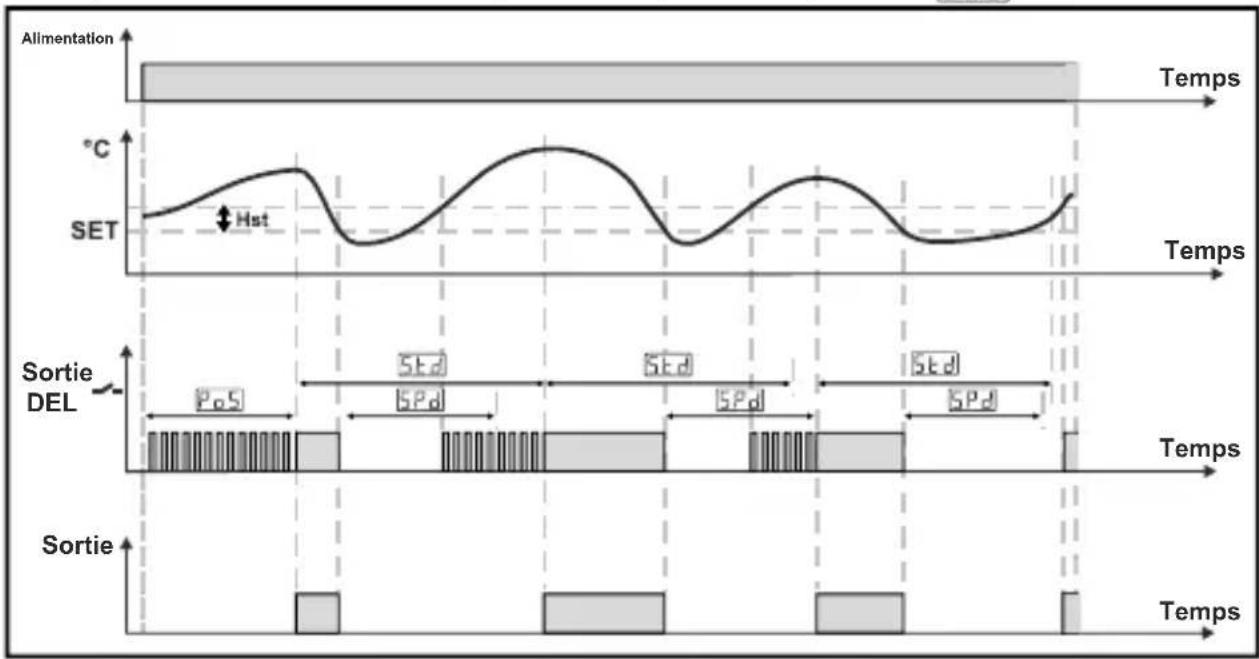

2-Si le délai de démarrage du compresseur au paramètre de mise en marche PoS est ≥ 1, Le paramètre du délai démarrage/arrêt du compresseur SPd est ≥ Le paramètre du délai démarrage/démarrage du compresseur Std est ≥ 1 alors ;

6.5 Accès au mode de programmation, modification et enregistrement des paramètres

Écran principal

°C 25 ESM-3711CN SEMko → °C P SEMko SEMko

Lorsque la touche SET est appuyée pendant 5 secondes, la DEL « PR » commence à clignoter. Si le mot de passe pour accéder au mode de programmation est différent de 0, l'écran d'accès au mode de programmation P-C est affiché.
Remarque 1 : Si le mot de passe pour accéder au mode de programmation est 0, le paramètre de sélection de l'unité de température est affiché à la place de l'écran de programmation P-r.
Appuyez sur la touche SET pour accéder à l'écran de saisie du mot de passe.

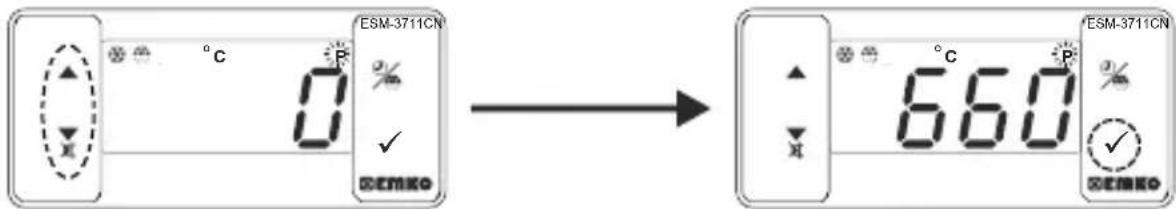

Écran d'accès au mode de programmation

ESM-3711CN °C 0 % ✓ SEMKO 660 ESM-3711CN % ✓

Écran de saisie du mot de passe
Entrez le mot de passe pour accéder au mode de programmation avec les touches d'incrémentation et de décrémentation
Appuyez sur la touche SET/OK pour entrer le mot de passe.
Remarque 2 : Si le mot de passe pour accéder au mode de programmation est 0, seuls trois paramètres seront accessibles et les valeurs de paramètres pourront être modifiées.

Écran de saisie du mot de passe

Écran de programmation

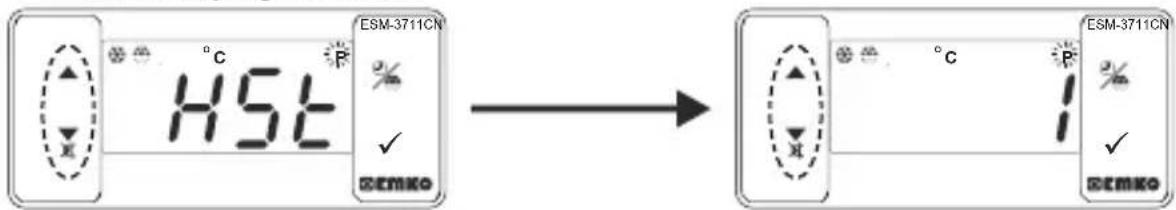

°C HSL ESM-3711CN % ✓ EEMKO → °C ESM-3711CN % ✓ EEMKO

Appuyez sur la touche SET pour accéder à la valeur du paramètre Appuyez sur la touche d'incrémentation pour accéder au paramètre suivant, appuyez sur la touche de décrémentation pour accéder au paramètre précédent.
Modifiez la valeur à l'aide des touches d'incrémentation et de décrémentation.

Valeur d'hystérésis pour sortie compresseur

ESM-3711CN 5 EEMXO HSL ESM-3711CN EEMXO

Valeur d'hystérésis pour sortie compresseur
Appuyez sur la touche set pour sauvegarder le paramètre.
Appuyez sur la touche d'incrémentation pour accéder au paramètre suivant, appuyez sur la touche de décrémentation pour accéder au paramètre précédent.

Paramètre de l'hystérésis pour le compresseur

Si aucune opération n'est effectuée en mode de programmation pendant 20 secondes, l'appareil affichera l'écran principal d'opération automatiquement.

7 Messages d'erreur dans le régulateur de refroidissement ESM-3711-CN

1. [5br] 1 écran clignotant

Défaillance de la sonde. Le raccordement de la sonde est mauvais ou inexistant. Si le paramètre de sélection de fonction de l'avertisseur est 3 ou 4, l'avertisseur interne commence à fonctionner.

2-Clignotement de la valeur à l'écran

Si la température est plus élevée que la limite des paramètres d'alarme, la valeur à l'écran commence à clignoter.

Exemple-1 : Si le paramètre de sélection de la fonction d'alarme [ALS] dans la section de programmation est 1 (alarme absolue) et le paramètre d'alarme minimum [RU L] est 20; Lorsque la température est inférieure à 20 °C, la valeur à l'écran commence à clignoter. Par ailleurs, si le paramètre de sélection de fonction de l'avertisseur [b u F] est 2 ou 4, alors l'avertisseur interne est activé.

Exemple-2: Si le paramètre de sélection de la fonction d'alarme ALS dans la section de programmation est 1 (alarme absolue) et le paramètre d'alarme maximum H_H est 50 Lorsque la température est supérieure à 50 °C, la valeur à l'écran commence à clignoter. Par ailleurs, si le paramètre de sélection de fonction de l'avertisseur b_U F est 2 ou 4, alors l'avertisseur interne est activé.

8 Opération de dégivrage manuel avec le bouton de dégivrage

25.8 ESM-3711CN % ✓

3

Pendant la valeur du paramètre du temps de dégivrage |dE| ≥ 1 , la valeur du paramètre de protection du bouton [PrE] = 0 ou 2 et la sortie de dégivrage est inactive, dans l'écran principal de l'opération si le bouton de dégivrage est appuyé pendant 3 secondes. L'opération de dégivrage commence et la DEL de dégivrage devient actif. Si le bouton de dégivrage est appuyé pendant 3 secondes pendant que le dégivrage est en cours, le dégivrage est terminé et la DEL de dégivrage devient inactif.

9 Caractéristiques

Type d'appareil

Boîtier et montage

Classe de protection

Poids

Évaluations environnementales

Température de stockage/fonctionnement

Humidité de stockage/fonctionnement

Installation

Catégorie de surtension

Degré de pollution

Conditions d'utilisation

Tension et alimentation

Entrée du capteur de température

Type d'entrée NTC

Type d'entrée PTC

Précision

Protection contre la rupture du capteur

fréquence de scrutation

Forme de contrôle

Sorties relais

Affichage

DEL

Avertisseur interne

Approbations

: Régulateur de refroidissement

: Boîtier en plastique de 76 mm x 34,5 mm x 71 mm pour montage sur panneau. La découpe du panneau est de 71x29mm.

: NEMA 4X (Ip65 à l'avant, Ip20 à l'arrière).

: Environ 0,20 kg.

: Standard, à l'intérieur, à une altitude de moins de 2000 mètres sans condensation d'humidité.

:-40 °C ^a +80 C / -30 C à +80 C

: II, bureau ou lieu de travail, pollution non-conductrice

: Continu

: 230 V\~(%15) 50/60 Hz - 1,5 VA

: 115 V (\~%15) 50/60 Hz - 1 5 VA

: 24 V\~(±%15) 50/60 Hz - 1,5 VA,10-30 V=, 1,5 W

: NTC ou PTC

: NTC (10 kΩ à 25 °C)

: PTC (1000 Ω à 25 °C)

: ± 1 % pleine échelle pour thermorésistance

: Haut de gamme

: 3 échantillons par seconde

: ON / OFF (Marche/Arrêt)

: 16(8) A à 250 V\~ pour charge résistive (sortie de compresseur) (Durée de vie électrique : 100.000 commutations à pleine charge)

: Affichage DEL rouge de14 mm à 4 chiffres

: S (vert), P (vert), °C (jaune), °F (jaune), Alarme (rouge), Dégivrage (rouge), Sortie compresseur (rouge)

: ≥83 dB

: EAC, CE

10. Informations de commande

ESM-3711-CN(Taille DIN 77x35)

A

B

C

D

E

F

G

H

I

/

□□□00000/□□□

A

Tension d'alimentation

3

24 V~ (±%15) 50/60 Hz - 1,5 VA

4

115 V~ (±%15) 50/60 Hz - 1,5 VA

1,5 VA

5

230 V~ (±%15) 50/60 Hz - 1,5 VA

1,5 VA

8

10 - 30 V ==

10 - 30 V ==

BC

Type d'entrée

Échelle (°C)

12

PTC (Remarque-1)

-50°C/-58°F; 150°C/302°F

18

NTC (Remarque-1)

-50°C/-58°F; 100°C/212°F

E

Sortie compresseur

1

Sortie relais (16(8) A à 250 V~, sur charge résistive, 1 NO)

V

Temp. Sonde fournie avec ESM-3711-CN

0

Aucun

1

PTC-M6L40.K1.5 (Sonde à air PTC avec câble en silicone de 1,5 m)

2

PTCS-M6L30.K1.5.1/8" (Sonde de liquide PTC avec câble en silicone de 1,5 m)

3

NTC-M5L20.K1.5 (Sonde NTC, thermoplastique moulé avec câble de 1,5 m pour une application de refroidissement)

4

NTC-M6L50K1.5 (Sonde NTC, boîtier en acier inoxydable avec câble de 1,5 m pour une application de refroidissement)

9

Client

Toutes les informations de commande du régulateur de refroidissement série ESM-3711-CN sont indiquées dans le tableau à gauche. L'utilisateur peut configurer le produit de manière appropriée en utilisant les informations et codes dans le tableau et en les convertissant aux codes de commande. Tout d'abord, la tension d'alimentation, puis les autres spécifications doivent être déterminées. Veuillez remplir les blancs de code de commande en fonction de vos besoins. Veuillez nous contacter, si vos besoins sont en dehors des normes.

Remarque-1 : Si le type d'entrée sélectionné est PTC ou NTC (BC = 12, 18), un capteur de température est fourni avec l'appareil. Pour cette raison, si le type d'entrée sélectionné est PTC, le type de sonde (V = 0,1 ou 2) ou si le type d'entrée sélectionné est NTC, le type de sonde (V = 0,3 ou 4) doit être indiqué dans les informations de commande.

11. Accessoires en option

1. Module RS-485

L'appareil est programmé (Charger ou Télécharger) en utilisant les paramètres.

Vac,

--- Vcc

Vcc ou Vac peut être appliqué

Votre partenaire technologique

Nous vous remercions d'avoir choisi les produits

Emko Elektronik. Vous pouvez télécharger le manuel d'utilisation détaillé sur notre site internet.

www.emkoelektronik.com.tr

26 E5M-3711-CN %

CE EAC
