BEDIENUNGSANLEITUNG ESM-4435 Emko

Universelles Kontrollgerät geeignet für alle Eingangsspannungen und Quellen

• Vierstellige Verarbeitung (PV) und vierstellige Programmierung und Anzeige (SV)
  -Eingänge für alle möglichen Steuerungen(Thermoelement, Thermistor (Temperaturfühler), mV, V mA) ————
  -Kalibrierung mit zwei oder mehr Werten von Eingangsspannung/strom einstellbar
  -EIN/AUS, sowie einstellbar auf P, PI, PD und PID – Steuerung
  -Anpassung der PID-Koeffizienten an das System, Abstimmung sowohl automatisch als auch per Hand
  -Wahl der Regelausgänge per Hand oder automatisch
• Ruckfreie Übertragung
  -Programmierbare Beheizung, Kühlung und Alarmfunktionen für die Regelausgänge

TECHNISCHE DATEN

KONTROLLEINGÄNGE

Universaleingang: TC, RTD, = für Spannung und Strom t

Thermoelement (TC): L(DIN 43710), J, K, R, S, T, B, E und N (IEC584.1)(ITS90), C (ITS90)

Thermistor (RTD): PT-100 (IEC751)(ITS90)

--- Verschiedene Eingangsspannungen und Ströme: Vorwählbar nach

Messbereiche: Siehe Tabelle 1 für die Einstellung von Art und Größe der Eingangsspannungen und Ströme.

Genauigkeit: ± 0,25% des Vollausschlags für Thermoelement, Thermistor und Spannungen, ± 0,70% des Vollausschlags für Ströme.

Kompensation für Kaltanschluss: Automatisch ±0.1°C/1°C.

Zuleitungsabgleich: Maximal 10 Ohm.

Schutz gegen Durchbrennen des Sensors: Hochwertig.

Abfragezyklus: Dreimal pro Sekunde.

Eingangsfilter: Sökon800.0 ..

BEDIENUNG

Bedienelemente für:ON/OFF, P, PI, PD oder PID (Art der Steuerung kann vom Nutzer programmiert werden.)

AUSGÄNGE

Standardrelaisausgänge dreh 5A@250V (Diese

können sowohl für den Betrieb, als auch als Alarm programmiert werden)

(10000sche Lebensdauer: Schaltungen bei Volllast

Ausgangsspannung des Standardrelaistreibers:

VERSORGUNGSSPANNUNG UND LEISTUNG

100-240 Vac 50/60 Hz (-15%; +10%) -6VA

48V = (-15%; +10%) -6W

24Vac 50/60 Hz (-15% ; +10%) -6VA

24V = (-15%; +10%) -6W

(Muss vorher festgelegt werden.)

ANZEIGEN

Betriebsanzeige:

ESM-4435 : 10.1 mm hohe, rote vierstellige LED-Anzeige

Anzeige der eingestellten Werte:

ESM-4435 : 8 mm hohe, grüne vierstellige LED-Anzeige

LEDs : AT (Automatische Abstimmung, M) (Handgesteuerter), A

(Automatischer Modus), PSET / ASET1 / ASET2 ( Betrieb oder Alarm

Set), PO, AO1, AO2 (Betrieb oder Alarm status), °C /°F / V LEDs.

TECHNISCHE DATEN und UMWELTBEDINGUNGEN Operating

Betriebstemperaturen: 0...50°C

Feuchtigkeit: 0-90% (Ohne Kondenswasser)

Schutzklasse : P65 vorne, IP20 hinten

Mechanische Einwirkungen: 1 Joule (IK06)

Gewicht: ESM-4435 : 170 gr.

Abmessungen: Depth 4435 : (48 x 48mm, :87.5 mm)

Schalttafelausschnitt ESM-4435 : (46 x 46mm)

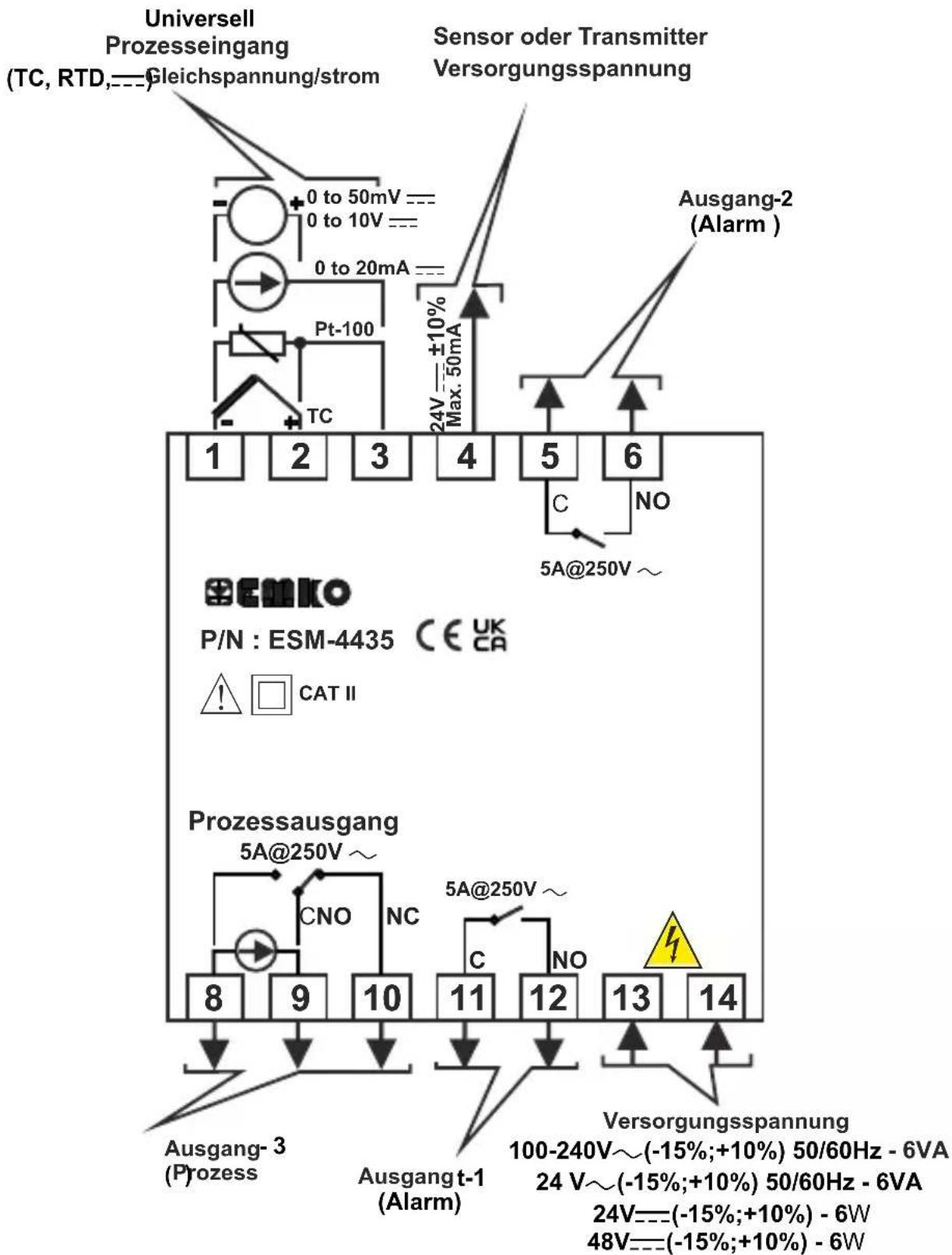

Elektrische Anschlüsse

Hinweis-1: Externe Sicherung wird empfohlen.
Hinweis-2: Litzenkabelquerschnitt: 1,5 mm ^2 , Massivkabelquerschnitt: 2,5 mm ^2 Die Abisolierlänge beträgt 7 mm bis 9 mm.
Hinweis-3: Versorgungskabel müssen den Anforderungen von IEC 60277 oder IEC 60245 entsprechen.

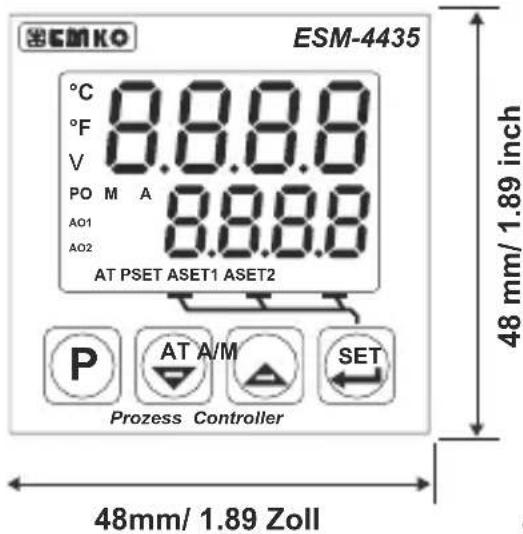

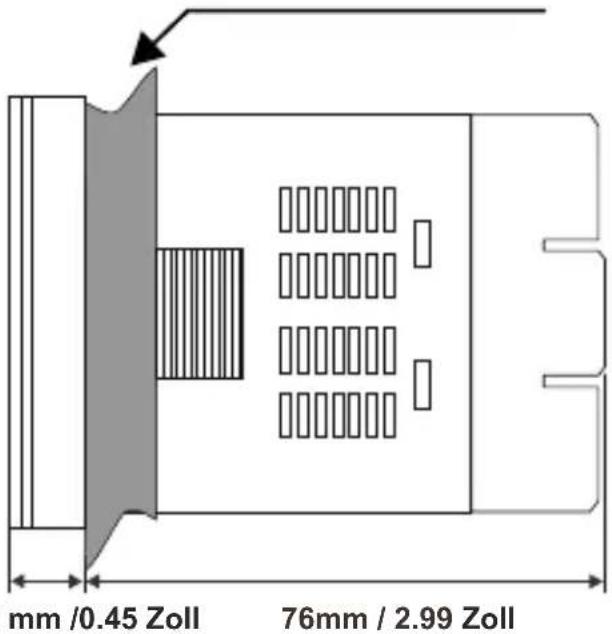

ABMESSUNGEN

EMKO ESM-4435 °C 8.8.8.8 °F V PO M A 8.8.8.8 A01 A02 AT PSET ASET1 ASET2 48 mm/ 1.89 inch P AT A/M SET Prozess Controller 48mm/ 1.89 Zoll

Maximal 5mm / 0.2 Zoll

mm /0.45 Zoll 76mm / 2.99 Zoll

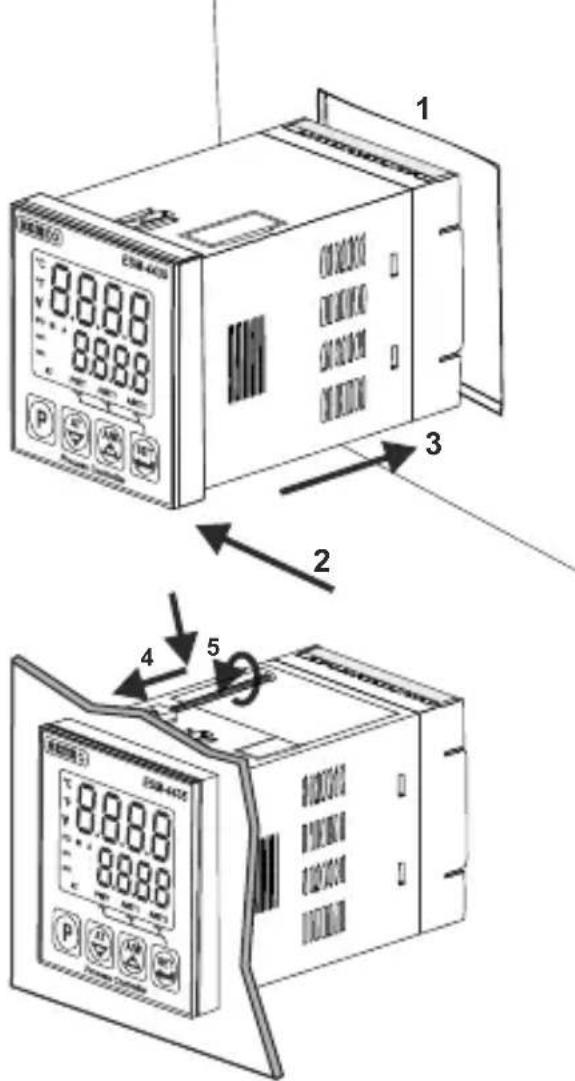

PANEL MOUNTING

1 2 3 4 5

1- Vor der Montage in Ihrem

Schaltpult sicherstellen, dass der

Ausschnitt im Schaltpult die

richtigen Maße hat

2- Korrekte Lage der

Frontplattendichtung prüfen

3- Gerät durch den Ausschnitt in

der Frontplatte einführen.

Halteklammern am

Gerät vor dem Einbau in die

Schalttafel abnehmen

4-Gerät von vorne in den

Ausschnitt in der Schalttafel

einführen .

5-Halteklammern deckungsgleich

mit den Befestigungslöchern oben

und unten einsetzen und mit den

Halteschrauben festschrauben,

bis das Gerät richtig in der

Schalttafel befestigt ist und sich

nicht mehr bewegen lässt

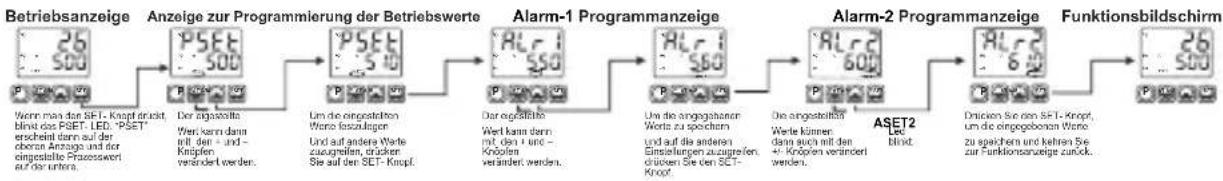

Einstellung der programmierten Werte für den Prozess und den Alarm

    subgraph Betriebsanzeige
        A1["26 S00"]
        A2["PSET 500"]
        A3["PSET 500"]
        A4["PSET 500"]
        A5["PSET 500"]
        A6["PSET 500"]
        A7["PSET 500"]
        A8["PSET 500"]
        A9["PSET 500"]
        A10["PSET 500"]
        A11["PSET 500"]
        A12["PSET 500"]
        A13["PSET 500"]
        A14["PSET 500"]
        A15["PSET 500"]
        A16["PSET 500"]
        A17["PSET 500"]
        A18["PSET 500"]
        A19["PSET 500"]
        A20["PSET 500"]
        A21["PSET 500"]
        A22["PSET 500"]
        A23["PSET 500"]
        A24["PSET 500"]
        A25["PSET 500"]
        A26["PSET 500"]
    end

    subgraph Anzeige zur Programmierung der Betriebswerte
        B1["Der eingesatite: Wert kann dann mit der + und - Knopten verändert werden."]
        B2["Um die eingestellten Werte fasszuligen und auf andere Werte ausgewalten, darüber Sie auf den SE-T-Knopt."]
        B3["Dar eingesatite: Wert kann dann mit der + und - Knopten verändert werden."]
        C1["Dar eingesatite: Wert kann dann mit der + und - Knopten verändert werden."]
        C2["Um die eingegobenen Wert zu spochern und auf die anderen Einsatierungen zuzusieren Sie den SE-T-Knopt."]
        C3["Um die eingegobenen Wert zu spochern und auf die anderen Einsatierungen zuzusieren Sie den SE-T-Knopt."]
        D1["Die eingestellte Werte können dann auch mit den + und - Knopten verändert werden."]
        D2["Drücken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    end

    subgraph Alarm-1 Programmanzeige
        C1
        C2
        C3
        C4
        C5
        C6
        C7
        C8
        C9
        C10
        C11
        C12
        C13
        C14
        C15
        C16
        C17
        C18
        C19
        C20
        C21
        C22
        C23
        C24
        C25
        C26
    end

    subgraph Alarm-2 Programmanzeige
        D1
        D2
        D3
        D4
        D5
        D6
        D7
        D8
        D9
        D10
        D11
        D12
        D13
        D14
        D15
        D16
        D17
        D18
        D19
    end

    subgraph Funktionsbildschirm
        E1["26 S00"]
        E2["PSET 500"]
        E3["PSET 500"]
        E4["PSET 500"]
        E5["PSET 500"]
        E6["PSET 500"]
        E7["PSET 500"]
        E8["PSET 500"]
        E9["PSET 500"]
    end

    subgraph ASET2
        F1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    end

    subgraph ASET2
    G1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    H1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    I1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    J1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    K1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    L1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    M1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    N1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    O1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    P1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    Q1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    R1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    S1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    T1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    U1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    V1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    W1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    X1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    Y1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]
    Z1["Decken Sie den SE-T-Knopt, um die eingebonzen Werte zu spachern und kehen Sie zur Funktionsanzeige zurück."]

Anmerkung : Zur Eingabe eines Wertes ohne Speicherung, drücken Sie den Menüknopf ("P")

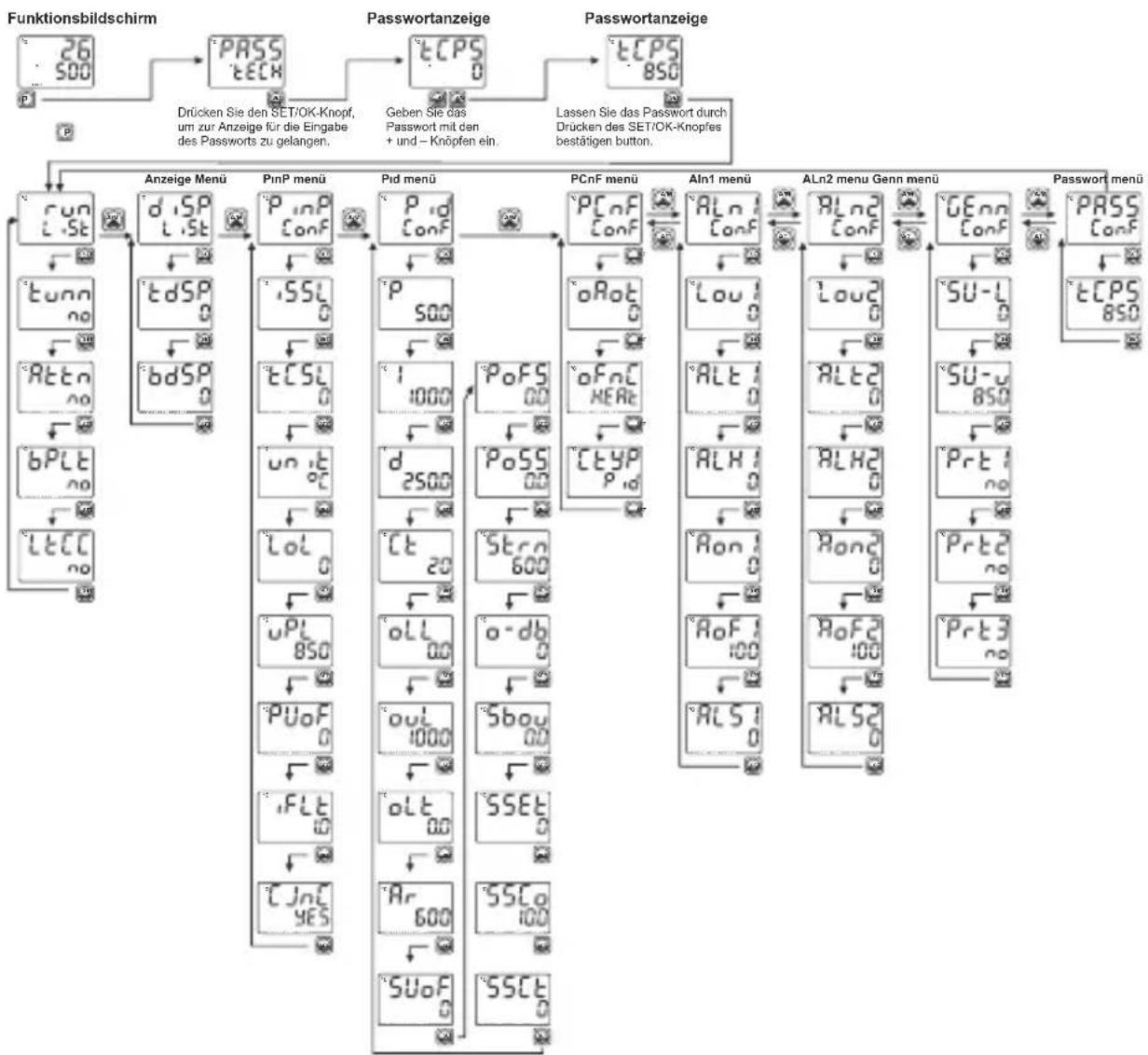

Diagramm für den vereinfachten Zugang zur Anzeige der Programmparameter

Programm LySt: Auswahl der PID- Abstimmung und der Betriebsart

AUSWAHL DER ART DER ABSTIMMUNG:

Bei Verwendung einer der hier beschriebenen Methoden kann das Gerät die PID-Parameter selbst festlegen.

Gerät arbeitet nach dem vorher festgelegten PID.

Betrieb mit automatischer Abstimmung (mit begrenztem Autotuning-Zyklus

Betrieb mit eingegebener Abstimmung (Abstimmung der Übergangsfunktion)

Automatische Abstimmung Diese Abstimmung findet normalerweise automatisch statt, sobald das Gerät eingeschaltet wird.

AUTOMATISCHE AUSWAHL DER ABSTIMMUNG

Das Gerät stimmt nicht selbstständig ab.

Das Gerät stimmt selbstständig ab.

RUCKFREIE ÜBERTRAGUNG

Beim Übergang zum automatischen Betrieb werden die von Hand eingegebenen Werte nicht berücksichtigt. In diesem Fall werden die automatischen Werte verwendet.

Der jeweils letzte %Wert für den Steuerungsausgang bei der automatischen Steuerung wird als von Hand eingegebener Steuerungsausgangswert angesehen und von da an läuft das Gerät auf Handsteuerung weiter.

ALARMVERRIEGELUNG DEAKTIVIEREN

Die Alarmverriegelung kann nicht deaktiviert werden.

Erscheint ein Alarm am Ausgang und das Gerät befindet sich noch nicht im Alarmzustand, wird die verriegelte Operation von dem Gerät zu Ende geführt. Nach no Beendigung dieser Operation wird dieser Parameter dann automatisch.

dSP LiSt: Funktionsauswahl für die obere und untere Anzeige

Legt die Funktion der oberen Anzeige fest. Dieser Parameter legt den Wert fest, der in der oberen Anzeige erscheint.

Der Prozesswert (Istwert) (PV) erscheint auf der oberen Anzeige.

Die Differenz zwischen dem eingestellten Prozesswert und dem Istwert (SV-PV) wird ebenfalls oben angezeigt.

Was hier angezeigt wird, legt die Funktion der unteren Anzeige fest. Dieser Parameter bestimmt den Wert, der unten angezeigt wird.

Der eingestellte Prozesswert (Sollwert) (SV) erscheint auf der unteren Anzeige.

% des Ausgangswertes, der am Ausgang für die Prozesssteuerung verwendet wird, erscheint auf der unteren Anzeige.

PinP ConF: Art der Stromquelle am Regeleingang und wichtige Parameter

,551

Art der am Eingang angeschlossenen Stromquellen

Thermoelement am Eingang angeschlossen
Thermistor am Eingang angeschlossen
2 ---Gleichspannung/Gleichstrom am Eingang angeschlossen.

tCSL

Thermoelement als Eingangsstromquelle gewählt

Dieser Parameter ist aktiviert, wenn ein Thermoelement am Eingang angeschlossen wird.

L (-100°C;850°C) (-148°F;1562°F) oder
L (-100.0°C;850.0°C) oder (-148.0°F;999.9°F)
J (-200°C;900°C) oder (-328°F;1652°F)
3 J (-199.9°C; 900.0°C) oder (-199.9°F; 999.9°F)
4 K (-200°C;1300°C) oder (-328°F;2372°F)
5 K (-199.9°C; 999.9°C) oder (-199.9°F; 999.9°F)
6 R (0°C;1700°C) oder (32°F;3092°F)
R (0.0°C;999.9°C) oder (32.0°F;999.9°F)
8 S (0°C;1700°C) oder (32°F;3092°F)
9 S (0.0°C;999.9°C) oder (32.0°F;999.9°F)
10 T (-200°C;400°C) oder (-328°F;752°F)
T (-199.9°C; 400.0°C) oder (-199.9°F; 752.0°F)
12 B (44°C;1800°C) oder (111°F;3272°F)
13 B (44.0°C;999.9°C) oder (111.0°F; 999.9°F)
14 E (-150°C;700°C) oder (-238°F;1292°F)
15 E (-150.0°C;700.0°C) oder (-199.9°F;999.9°F)
16 N (-200°C; 1300°C) oder (-328°F; 2372°F)
17 N (-199.9°C; 999.9°C) oder (-199.9°F; 999.9°F)
18 C (0°C;2300°C) oder (32°F;3261°F)
19 C (0.0°C; 999.9°C) oder (32.0°F; 999.9°F)

rtd5

Thermistor (RTD) am Eingang angeschlossen

Dieser Parameter ist aktiviert, wenn ein Thermistor als Eingangsquelle gewählt wird.

PT-100 (-200°C ; 650°C ) oder (-328°F ; 1202°F)

PT-100 (-199.9°C ; 650.0°C) oder (-199.9°F ; 999.9°F)

UASL

---Gleichspannung/Gleichstrom am Eingang gewählt

Dieser Parameter ist aktiviert, wenn Gleichspannung/strom als Eingang gewählt wird ____

0...50mV (-1999;9999)

0...5V (-1999 ; 9999)

2 0...10V (-1999 ; 9999) ===

3 0...20mA (-1999 ; 9999)

4...20mA (-1999 ; 9999)

Anzeige der Kommastellung

Ist aktiviert, wenn Gleichspannung/strom für den Eingang gewählt wird ____

Ohne Komma.

Bei zweistelliger Anzeige "0.0"

Bei dreistelliger Anzeige "0.00"

Bei vierstelliger Anzeige "0.000"

Art der Anzeige und ihre Einstellung

Ist aktiviert, wenn Gleichspannung/strom für den Eingang gewählt wird ===

Zwei feststehende Kommastellungen. Das Komma wird bei allen Bis 9999 wird das Komma dann hinter der Zahl angezeigt. Bei dreistelliger Anzeige "0,00".

Nutzer können die Kommastellung vor und hinter dem angezeigten Wert mit tPoL und TpoH verändern.

Nutzer können 16 verschiedene Kommastellungen verwendens.

Anzeige niedriger Werte mit dem Komma vor der Zahl (-1999,9999)

Ist aktiviert, wenn Gleichspannung/strom für den Eingang gewählt wird ===.

Anzeige hoher Werte mit dem Komma hinter der Zahl (-1999, 9999)

Ist aktiviert, wenn Gleichspannung/strom für den Eingang gewählt wird ===.

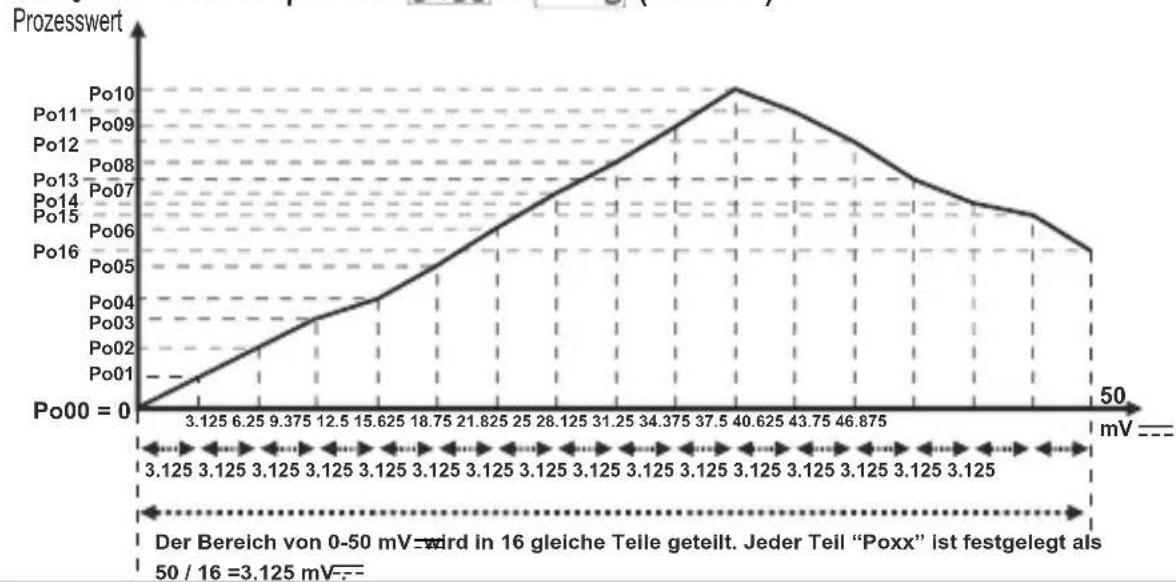

Einrichtung zur Veränderung der Kommastellung (-1999,999)

Ist aktiviert, wenn Gleichspannung/strom für den Eingang gewählt wird ____ .

Beim Betrieb mit mehreren Kommastellungen wird der gewählte Bereich der Eingangsspannung in 16 gleiche Teile geteilt (siehe Diagramm)

Der eingestellte

Ein Beispiel ist: UASL is 0 (0-50mV).

Koeffizientenwert (1.000, 9.999)

Der Betriebswert wird mit diesem Faktor multipliziert

Aktiviert, wenn Gleichspannung/strom für den Eingang gewählt wird.

Wahl der Maßeinheit

Die Maßeinheit ist °C

Die Maßeinheit ist °F

Die Maßeinheit ist Volt. Aktiviert, wenn Gleichspannung/strom für den Eingang gewählt wird ===

Ohne Maßeinheit

Der kleinstmögliche Wert in dem verwendeten Bereich. Er kann je nach der für den Eingang gewählten

Stromquelle und ihrem Bereich geändert werden.

Der größtmögliche Wert in dem verwendeten Bereich. Er kann je nach der für den Eingang gewählten Stromquelle und ihrem Bereich geändert werden.

Sie können von -10 % bis +10 % des Gesamtbereichs verschoben werden. Der eingegebene Wert wird dem normalen Betriebswert hinzugefügt.

Legt die Filterzeit für das Eingangssignal fest. Sie kann zwischen 0.0 und 900.0 Sekunden eingestellt werden.

Sie wird aktiviert, wenn der Eingang auf Thermoelement eingestellt wird. Sie entscheidet auch, ob die Kompensierung für Kaltanschluss aktiviert wird oder nicht.

Kompensierung für Kaltanschluss ist aktiviert.

Kompensierung für Kaltanschluss ist nicht aktiviert.

Pid ConF: PID Konfigurationsparameter

Proportionalbereich = ( vPL - Lol ) *P / 100.0

Proportionalbereich = (1000-0)*50.0/100.0 = 500 °C

NACHSTELLZEIT (0 – 3600) Sekunden

Sie kann vom Nutzer verändert werden. Wenn der Abstimmvorgang beendet ist, kann die Nachstellzeit auch von dem Gerät selbst verändert werden. Wenn sie aber auf 0 gestellt ist, dann ist die Regelung der Nachstellzeit abgeschaltet. Wenn nach der Beendigung des Abstimmvorgangs dieser Parameter immer noch auf 0 steht, kann dieser Parameter nicht mehr geändert werden, weil die Regelung dann abgeschaltet is.

VORHALTEZEIT (0.0 – 999,9) Sekunden

Auch sie kann vom Nutzer verändert werden. Wenn der Abstimmungsvorgang beendet ist, kann die Vorlaufzeit auch von dem Gerät selbst verändert werden. Wenn sie aber auf 0 gestellt ist, dann ist die Regelung der Vorhaltezeit abgeschaltet. Wenn nach Beendigung des

Abstimmungsvorgangs dieser Parameter auf 0 steht, kann er nicht mehr geändert werden, weil die Regelung dann abgeschaltet ist.

REGELZEITPERIODE Sekunden

Verwendete Regelzeitperiode.

MINIMALES REGELAUSGANGSSIGNAL (0.0%, out)

Es sind % des minimalen Ausgangssignals.

Übereinstimmend mit der PID – Berechnung ermittelt das Gerät %, um die das Ausgangssignal kleiner als dieser Parameter ist. Der Heizungs- oder Kühlungsausgang wird nur für diesen minimalen OLL- Parameter aktiviert

( , 100.0%)MAXIMALES REGELAUSGANGSSIGNAL

Es sind % des maximalen Ausgangssignals.

Übereinstimmend mit der PID – Berechnung ermittelt das Gerät %, um die das Ausgangssignal größer als dieser Parameter ist. Der Heizungs- oder Kühlungsausgang wird nur für diesen maximalen OUL- Parameter aktiviert.

MINIMALE REGELAUSGANGSZEIT (0.0 sec, [Ct])

Heizungs- und Kühlungsausgang können nicht kürzere Zeit aktiviert werden als dieser Parameter. Selbst wenn dieser Parameter 0 ist, kann er aus Sicherheitsgründen nie kürzer werden als 50 Millisekunden.

EINRICHTUNG ZUR VERMEIDUNG DER RÜCKSTELLUNG (0, ANZEIGE VOLLAUSSCHLAG) Während die PID – Operation läuft und

PSEt - Ar <= Regelwer + PSEt Ar

die Voraussetzungen sind gegeben, wird der Integralwert berechnet. Sind jedoch die Voraussetzungen nicht gegeben, wird der Integralwert nicht berechnet und der zuletzt verwendete Integralwert wird auch weiterhin verwendet.

Ist Parameter AriotAr ausgewählt, wird das Heizung Proportionalband für den Heizung PID Prozess anstelle der AR Parameter verwendet und das Kühlung-Proportionalband wird für den Kühlung PID Prozess anstelle der AR Parameter verwendet.

EINRICHTUNG ZUR VERSCHIEBUNG DER EINGESTELLTEN WERTE

((-)VoltaUSSCHLAG / 2), (VOLLAUSSCHLAG / 2)

PSET + SUoF wird genutzt, um Werte in den PID – Berechnungen festzulegen.

Es dient zur Verschiebung des Proportionalbereichs.

VERSCHIEBUNG DES PID – AUSGANGSSIGNALS

(FÜR, DICHOH∅ZUNG PID

(FÜRODEKÖ) PELUNG PID

Dieser Parameter wird zu den % des Regelausgangssignals hinzugefügt, der am Ende der PID abhängig von dem eingestellten Regelwert berechnet wird

VERSCHIEBUNG DES AUSGANGSSIGNALS ABHÄNGIG VON DER PID – EINSTELLUNG

(FÜR, DOB.A)ZUNG PID

(FÜBODOEÖMUNG PID

Dieser Parameter wird zu den % des Regelausgangssignals hinzugefügt, der am Ende der PID abhängig von dem eingestellten Regelwert berechnet wird.

* PoSS / (PSET - uPL) Lol

EINRICHTUNG ZUR STABILISIERUNG DER REGELWERTE VOLLAUSSCHLAG(1, )Unit

Wird zur Regelung herangezogen, wenn der Regelwert schwankt oder nicht verwendet, wenn der der Parameter oder ist, oder RESE

wenn;

Voraussetzung nicht gegeben ist, dann beginnt das Gerät die Abstimmung automatisch.

MINIMALER ANSTEUERUNGSWERT: Kleinstmöglicher Ansteuerungswert bei der Verwendung von Pt–100 und Thermoelement am Eingang: -1999 für die Justierung der festen Zweipunktanzeige. Das ist der niedrigste aller über tPoL oder tPoH für die Zweipunktanzeige wählbaren Werte am Eingang. Der niedrigste Ansteuerungswert ist auch der minimale Eingangswert aller über Po30 oder Po16 wählbaren möglichen Eingangswerte für die Vielpunktanzeige.

ANZEIGE VOLLAUSSCHLAG: Höchstmöglicher Ansteuerungswert bei der Verwendung von Pt-100 und Thermoelement am Eingang: 9999 für die Justierung der festen Zweipunktanzeige. Das ist der höchste aller über tPoL oder tPoH für die Zweipunktanzeige wählbaren Werte am Eingang.

Der höchste Ansteuerungswert ist auch der maximale Eingangswert aller über P_000 oder P_016 wählbaren möglichen Eingangswerte für die Vielpunktanzeige.

EINRICHTUNG ZUR VERSCHIEBUNG DES PROPORTIONALBEREICHS

VOLLAUSSCHLAG / 2 ), (VOLLAUSSCHLAG((- / 2 ) )Unit

Wenn die Kühlfunktion in Betrieb ist, wird der angewendetete Wert für den Kühlvorgang durch Hinzufügen des eingestellten Wertes PSET zum Parameter o-db berechnet Art der Kontrolle kann entweder ON/OFF oder PID sein.

Wenn der eingestellte Wert für die Heizung dann ist der angewendete

Wert für die Kühlung = PSEt + SUoF + o - db

AUSGANGSSIGNALWERTE BEI VERSAGEN DES SENSORS

(FÖRDO, HÖZÖ)VG

Wenn der Sensor durchbrennt, oder zerstört wird, kann die Regelung des Prozesses fortgesetzt werden, Sbow indem man die % des Ausgangswertes des Parameters eingibt.

Eingestellter Wert zum sanften Hochfahren

Ist der Parameter no gewählt, wird die Softstart Funktion inaktiv. Ist das Gerät eingeschaltet und der Softstart Sollwert unterschiedlich von no und ist der Temperaturwert kleiner als der Softstartwert des Prozesses, startet das Gerät in der Softstart Betriebsart bis die Temperatur den Softstart Sollwert erreicht hat. Bei Softstart, ist die Geräte Ausgangsperiode der SSCt Parameterwert und der Geräte Steuerausgang ist der SSCo Parameterwert.

Steuerungsausgabe für Soft Start (10.0;0:90.0) %

Er kann mit den + und - Knöpfen von %10 bis %90 eingestellt werden.

Softstart Steuer Periode 11 (1, 100) Sekunden

Sie kann mit den Inkrement- und Dekrement-Tasten von 1 bis 100 Sekunden eingestellt werden.

PCnF ConF: Konfiguration der Parameter des Regelausgangs

Bestimmt die Ausgangsfunktion des Regelsignals

Wenn als Prozessausgang der Gleichstromausgang gewählt wird, wird der oRot Parameter angezeigt. Der CETYP Parameter ist nur im PID – Modus einstellbar.

Wenn als Prozessausgang der Relaisausgang gewählt wird, dann wird der oRot Parameter nicht angezeigt.

0-20 mA Ausgang

4-20 mA Ausgang

Bestimmt die Ausgangsfunktion des Regelsignals

Heizung

Kühlung

Bestimmt die Regelalgorithmen des Ausgangssignals

ON/OFF Regelalgorithmus.

PID Regelalgorithmus.

Hysteresewert des Ausgangssignals.

Er kann zwischen 0% und 50% des Vollausschlags eingestellt werden. (Wird aktiviert, wenn ON/OFF– Kontrolle gewählt wird.)

Bestimmt die Betriebsart der Hysterese

Wird aktiviert, wenn ON/OFF Kontrolle gewählt wird( .)

SV + HYS/2 und SV - HYS/2

SV und SV+HYS oder SV und SV-HYS

Bei ON/OFF Betrieb muss diese Zeit vergehen, bevor dem Ausgang wieder Energie zugeführt wird. Kann von 0.0 bis 100.0 Sekunden eingestellt werden. (Ist nur aktiviert, wenn ON/OFF Kontrolle gewählt wird.)

Aln1 ConF: Konfigurationsparameter des ALARM-Ausgangs-1

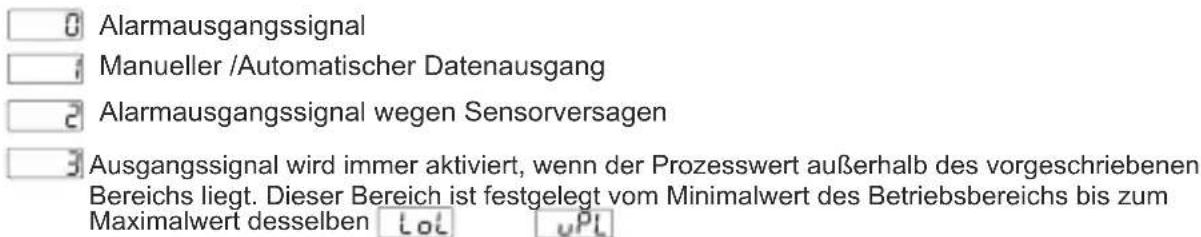

Logischer Ausgang-1

Sie führen zu einer logischen Ausgangsfunktion am Alarmausgang-1.

0 Alarmausgangssignal 1 Manueller /Automatischer Datenausgang 2 Alarmausgangssignal wegen Sensorversagen 3 Ausgangssignal wird immer aktiviert, wenn der Prozesswert außerhalb des vorgeschriebenen Bereichs liegt. Dieser Bereich ist festgelegt vom Minimalwert des Betriebsbereichs bis zum Maximalwert desselben LoL uPL

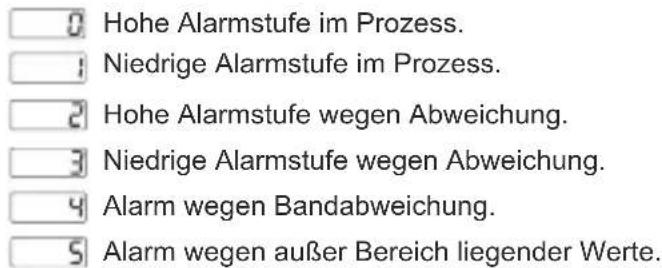

Alarm-1 Typ

Das legt die Art des Alarms für den Ausgang-1 fest. Er wird aktiviert, wenn die logische Ausgangsfunktion des Alarmausgangs-1 ein Alarm ist.

0 Hohe Alarmstufe im Prozess. 1 Niedrige Alarmstufe im Prozess. 2 Hohe Alarmstufe wegen Abweichung. 3 Niedrige Alarmstufe wegen Abweichung. 4 Alarm wegen Bandabweichung. 5 Alarm wegen außer Bereich liegender Werte.

Alarm- 1Hysteresewert

Er kann von 0% bis 50% des Prozesseingangsbereichs eingestellt werden. ( Lol - uPL ) Er wird aktiviert, wenn bei logischer Ausgangsfunktion am Alarmausgang-1 ein Alarm auftritt

Alarm mit eingeschalteter Verzögerung für den Alarmausgang-1.

Diese kann von 0 bis 9999 Sekunden eingestellt werden. Sie wird aktiviert, wenn die logische Ausgangsfunktion des Alarmausgangs-1 ein Alarm ist

Verzögerungszeit für das Abschalten des Alarms am Alarmausgang-1.

Sie kann zwischen 0 und 9998 Sekunden eingestellt werden. Falls der Wert höher als 9998 ist, LCH wird das auf dem Bildschirm angezeigt. Das bedeutet, dass Alarmverriegelung gewählt wurde. Dann ist die logische Ausgangsfunktion des Ausgangs-1 gewählt und der Alarm 'AoF1' Parameter wird dann aktiviert.

Alarmstabilisierungszeit für den Alarmausgang1.

Sie kann von 0 bis 99 Sekunden eingestellt werden. Diese logische Ausgangsfuktion des Ausgangs-1 ist gewählt, wenn der Alarm 'ALS1' Parameter aktiviert wird. Nachdem das Gerät eingeschaltet wurde und die Alarmstabilisierungszeit abgelaufen ist, wird der Alarmausgang-1 aktiviert, falls die Bedingungen für einen Alarm mit dem Alt1 Parameter erfüllt sind

Aln2 ConF: Parameter für die Konfiguration des Alarmausgangs-2

Das "Aln2 Conf" Menü ist zugänglich, wenn oCnF Parameter bei "PCnF ConF" 0 ist.

Bestimmt die logische Ausgangsfunktion für den Alarm-2 Output.

0 Alarmausgangssignal
Manuelle / automatische Auswahl des Ausgangssignals
2 Alarmausgangssignal bei Ausfall des Sensors

3 Dieses Ausgangssignal wird aktiviert, wenn der Prozesswert außerhalb des Bereichs liegt, der zwischen dem Mindestwert und Lol dem Höchstwert des Operationsbereichs festgelegt ist uPL.

Bestimmt den Alarmtyp für den Alarm-2 Ausgang.

Wird aktiviert, wenn die logische Ausgangsfunktion des Alarmausgangs-2 ein Alarm ist.

Hohe Alarmstufe im Prozess.
Niedrige Alarmstufe im Prozess.
2 Hohe Alarmstufe wegen Abweichung.
3 Niedrige Alarmstufe wegen Abweichung.
4 Alarm wegen Bandabweichung.
5 Alarm wegen außer Bereich liegender Werte.

Alarm- 2 Hysteresewert.

Aktiviert, wenn die logische Ausgangsfunktion des Alarm-2 Ausgangssignals ein Alarm ist.

Alarm eingeschaltet mit Verzögerung für den Alarmausgang-2.

Diese kann von 0 bis 9999 Sekunden eingestellt werden. Sie wird aktiviert, wenn die logische Ausgangsfunktion des Alarmausgangs-1 ein Alarm ist

Alarm ausgeschaltet mit Verzögerung für den Alarmausgang-2 Die Verzögerung kann von 0 bis 9998 Sekunden eingestellt werden. Wenn der eingegebene Wert LEECH als 9998 ist, wird er auf dem Bildschirm angezeigt. Das bedeutet, dass für den Alarmausgang Verriegelung gewählt wurde. Der Alarm wird gegeben, wenn die logische Ausgangsfunktion des Alarmausgangs-2 ein Alarmsignal ist

Alarmstabilisierungszeit für den Alarmausgang-2

Sie kann von 0 bis 99 Sekunden eingestellt werden. Die logische Ausgangsfunktion des Ausgangs-2 wird dann aktiviert, wenn sie als Alarm 'ALS2' Parameter gewählt wurde. Nachdem das Gerät eingeschaltet wurde und die Alarmstabilisierungszeit abgelaufen ist, wird der Alarmausgang-2 aktiviert, falls die Bedingungen für einen Alarm dargestellt durch den Alt2 Parameter erfüllt sind

Gen ConF: Allgemeine Parameter

Einrichtung zur Festlegung der unteren Grenze der Betriebswerte ( Lol , 5U-v )

Einrichtung zur Festlegung der oberen Grenze der Betriebswerte ( SU-L , uPL )

Schutz der eingegebenen Alarmwerte

Die eingegebenen Alarmwerte können verändert werden.

Die eingegebenen Alarmwerte können nicht verändert werden. Die Parameter der eingegebenen Alarmwerte RLr1 und RLr2 sind nicht zugänglich.

Schutz des AUTO / MANUAL– Auswahlknopfes

Der A/M Knopf auf dem Hauptfunktionsbildschirm erlaubt die Wahl zwischenautomatischem und handgesteuertem Betrieb.

Der A/M Knopf auf dem Hauptfunktionsbildschirm erlaubt nicht die Wahl zwischen automatischem und handgesteuertem Betrieb.

Schutz des AT (AUTOMATISCHE ABSTIMMUNG) Knopfes

Die begrenzte Abstimmungsoperation kann mit dem AT- Knopf (automatische Abstimmung) für die automatische Abstimmung auf dem Hauptfunktionsbildschirm aktiviert und deaktiviert werden.

Die begranzte Abstimmungsoperation kann mit dem AT- Knopf (automatische Abstimmung) für die automatische Abstimmung auf dem Hauptfunktionsbildschirm nicht aktiviert und deaktiviert werden.

PASS ConF: Technikerpassword

Technikerpasswort (0, 9999)

Wird für den Zugriff auf die Technikerparameter benutzt. Kann von 0 bis 9999 eingestellt werden.

Wenn man ihn auf 0 stellt, dann ist ☐ für den Zugriff auf die Technikerparameter kein Passwort nötig.

Sollte dieser Parameter nicht "0" sein und der Nutzer will Auf die Technikerparameter zugreifen;

1- Wenn der Techniker das ECPS Passwort nicht korrekt eingibt: Dann wird der Funktionsbildschirm ohne die Technikerparameter angezeigt.

2- Wenn das Gerät sich in der ECPS oberen oder unteren Anzeige befindet, und ____ der Techniker drückt den SET-Knopf, ohne das Passwort einzugeben (um den Parameter zu sehen):

Dann kann der Techniker alle Menüs und Parameter außer dem Technikerpasswortmenü ("Pass Conf") sehen, aber die Parameter können nicht verändert werden

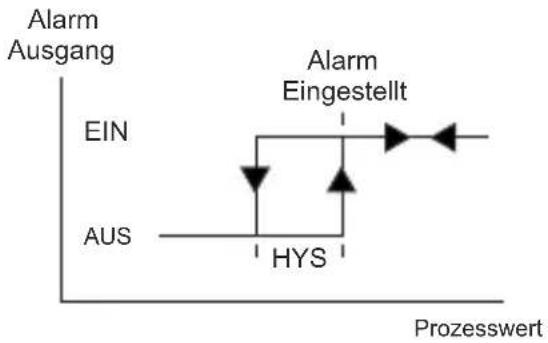

Hohe Alarmstufe im Prozess

Niedrige Alarmstufe im Prozess

Hohe Alarmstufe wegen Abweichung

Niedrige Alarmstufe im Prozess


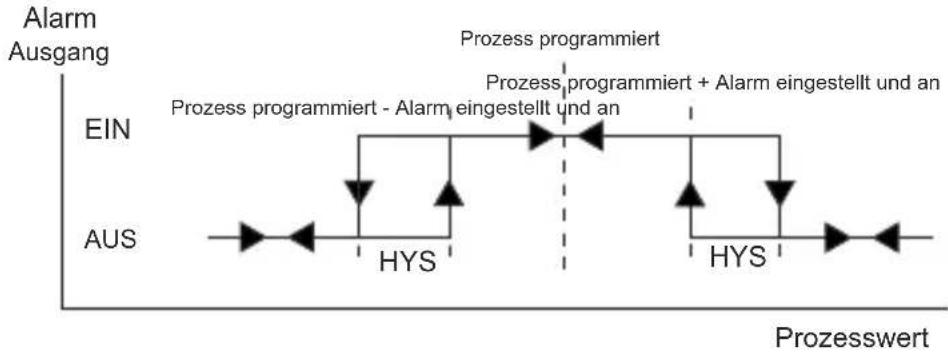

Alarm wegen Bandabweichung


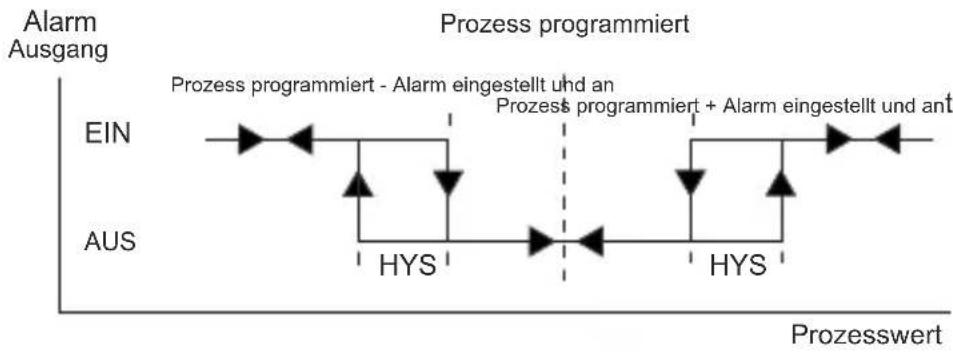

Alarm wegen außer Bereich liegenden Werten
    note right of E
        Prozess programmiert
    end
    note right of D
        Prozess programmiert + Alarm eingestellt und an
    end

Fehlmitteilungen beim ESM- 4435 Prozess Controller

°C 567 A 500 PSET

1 - Sensorfehler bei analogen Quellen am Eingang.

Die Verbindung mit dem Sensor ist schadhaft oder es ist gar kein Sensor angeschlossen.

°C - 15 1 A 500 PSET

2- Der Wert auf der oberen Anzeige blinkt: Wenn der analoge Eingangswert geringer als der minimale Wert im Operationsbereich ist, beginnt der Wert der oberen Anzeige zu blinken [lot]

°C 851 A 500 PSET

3- Der Wert auf der oberen Anzeige blinkt: Wenn der analoge Eingangswert uPL als der minimale Wert im Operationsbereich ist, beginnt der Wert der oberen Anzeige zu blinken.

4- Wenn das Technikerpasswort ein anderes ist als 0 und der Techniker greift auf die Parameter mit dem SET- Knopf zu, ohne das Technikerpasswort einzugeben und versucht, einen Parameter zu verändern, wird das Gerät keine Änderung der Parameter zulassen.

Wenn die + und – Knöpfe gedrückt werden, wird eine Warnung auf der unteren Anzeige erscheinen, so wie auf der Zeichnung links zu sehen ist.

°C PO A A02 AT-PSET 26 500

5- Wenn die Abstimmoperation in 8 Stunden nicht beendet werden kann, beginnt das AT- LED zu blinken. Dieses Blinken kann durch das Drücken der Entertaste abgebrochen werden.

°C ALn1 Conf

6- Wenn der Nutzer 120 Sekunden lang nichts tut, während sich das Gerät im Technikermenü befindet, kehrt das Gerät zum Funktionsbildschirm zurück.

Installation

Bevor Sie mit der Installation diese Produkts beginnen, lesen sie sich bitte die Bedienungsanleitung und die folgenden Warnungen sorgfältig durch.

In der Sendung müssen enthalten sein:

-Das Gerät, ein Stück

-Halteklammern, zwei Stück

-Bedienungsanleitung, ein Stück

Es wird empfohlen, das Produkt vor dem Einbau auf äußerlich sichtbare Versandschäden zu untersuchen. Sie sind dafür verantwortlich, dass dieses Produkt von qualifizierten Technikern eingebaut wird.

Wegen der ernst zu nehmenden Unfallgefahr schalten Sie bitte sofort bei einem Versagen oder einem Schaden an dem Gerät die Stromversorgung ab oder ziehen Sie den Netzstecker heraus.

Dieses Gerät wird normalerweise ohne Einschalter oder Sicherungen geliefert.

Benutzen Sie einen zusätzlichen Einschalter und/oder Sicherung, falls nötig.

Stellen Sie sicher, dass das Gerät an die vorgeschriebene Stromspannung angeschlossen wird, um Schäden bzw. ein Versagen des Geräts zu vermeiden.

Schließen Sie das Gerät nicht ans Stromnetz an, solange die elektrischen Anschlüsse nicht vollständig installiert sind, damit elektrische Schläge und Probleme mit dem Gerät vermieden werden. Versuchen Sie nie, das Gerät auseinander zu nehmen, zu reparieren oder zu modifizieren. Eingriffe in das Gerät könnten zu Funktionsstörungen, elektrischen Schlägen und zum Ausbrechen von Feuer führen. Benutzen Sie das Gerät niemals in der Nähe von feuergefährlichen Stoffen oder bei Anwesenheit explosiver Gase. Da diese Geräte teilweise in metallische Schaltpulte eingebaut werden, besteht Verletzungs- und Verbrennungsgefahr bei Berührung. Höchste Vorsicht ist hier geboten!

Die Montage des Geräts in einer Schalttafel muss mit den mitgelieferten

Halteklammern geschehen. Montieren Sie das Gerät niemals mit unangemessenen

Halteklammern. Stellen Sie sicher, dass das Gerät während der Montage nicht herunterfällt. Sie sind für Schäden selbst verantwortlich, wenn das Gerät in einer Weise verwendet wird, die nicht der Betriebsanleitung entspricht.

EMKO Elektronik garantiert dafür, dass das Produkt frei von

Material- und Konstruktionsfehlern ist. Diese Garantie gilt für zwei Jahre.

Die Garantiezeit beginnt in dem Moment der Auslieferung. Diese Garantie ist nur solange in Kraft, wie der Nutzer alle Pflichten und Verantwortlichkeiten, die in der Garantie und der Bedienungsanleitung aufgeführt sind, vollständig beachtet.

Reparaturen sollten nur von qualifiziertem und darauf spezialisiertem Personal vorgenommen werden. Schalten Sie die Stromversorgung ab, bevor Sie das Gerät öffnen. Reinigen Sie das Gehäuse keinesfalls mit Lösungsmitteln aus

Kohlenwasserstoffen (Benzin, Trichloräthylen usw.)

Das könnte die mechanische Zuverlässigkeit des Geräts verringern. Benutzen Sie ein in Alkohol oder Wasser getauchtes Tuch, um das äußere Plastikgehäuse zu reinigen.

Garantie

EMKO Elektronik garantiert dafür, dass das Produkt frei von Material- und Konstruktionsfehlern ist. Diese Garantie gilt für zwei Jahre. Die Garantiezeit beginnt in dem Moment der Auslieferung. Diese Garantie ist nur solange in Kraft, wie der Nutzer alle Pflichten und Verantwortlichkeiten, die in der Garantie und der Bedienungsanleitung aufgeführt sind, vollständig beachtet.

Wartung

Reparaturen sollten nur von qualifiziertem und darauf spezialisiertem Personal vorgenommen werden. Schalten Sie die Stromversorgung ab, bevor Sie das Gerät öffnen.

Reinigen Sie das Gehäuse keinesfalls mit Lösungsmitteln aus Kohlenwasserstoffen (Benzin, Trichloräthylen usw.)

Das könnte die mechanische Zuverlässigkeit des Geräts verringern. Benutzen Sie ein in Alkohol oder Wasser getauchtes Tuch, um das äußere Plastikgehäuse zu reinigen.

Weitere Information

Herstellerinformationen

Informationen zum Reparatur- und Wartungsservice:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Bestellungsinformationen

ESM-4435 (48x48 DIN 1/16)

A	Versorgungsspannung
1	100-240V ~ (-%15;+%10) 50/60Hz - 6VA
2	24V ~ (-%15;+%10) 50/60Hz - 6VA 24V --- (-%15;+%10) - 6W
9	48V --- (-%15;+%10) - 6W
BC	Typ des Eingangs	Skala
20	Konfigurierbar(Tabelle-1)	Tabelle-1
D	Serielle Schnittstelle
0	Keine
E	Ausgang-1 (Alarm1)
1	Relaisausgang an ohmscher Last (5A@250V~ )
FG	Ausgang-2 (Alarm2)
01	Relaisausgang an ohmscher Last (5A@250V~ )
HI	Ausgang-3 (Prozess)
01	Relaisausgang an ohmscher Last (5A@250V~ )
04	Stromausgang( (0/4 to 20mA—; 0/2 to 10V—)

Tabelle-1

BC	Typ der Quelle am Eingang (Thermoelement)	Skala (°C)	Skala (°F)
21	L ,Fe Const DIN43710	-100°C,850°C	-148°F ,1562°F
22	L ,Fe Const DIN43710	-100.0°C,850.0°C	-148.0°F,999.9°F
23	J ,Fe CuNi IEC584.1(ITS90)	-200°C,900°C	-328°F,1652°F
24	J ,Fe CuNi IEC584.1(ITS90)	-199.9°C,900.0°C	-199.9°F,999.9°F
25	K ,NiCr Ni IEC584.1(ITS90)	-200°C,1300°C	-328°F,2372°F
26	K ,NiCr Ni IEC584.1(ITS90)	-199.9°C,999.9°C	-199.9°F,999.9°F
27	R ,Pt13%Rh Pt IEC584.1(ITS90)	0°C,1700°C	32°F,3092°F
28	S ,Pt10%Rh Pt IEC584.1(ITS90)	0°C,1700°C	32°F,3092°F
29	T ,Cu CuNi IEC584.1(ITS90)	-200°C,400°C	-328°F,752°F
30	T ,Cu CuNi IEC584.1(ITS90)	-199.9°C,400.0°C	-199.9°F,752.0°F
31	B ,Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44°C,1800°C	111°F,3272°F
32	B ,Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44.0°C,999.9°C	111.0°F,999.9°F
33	E ,NiCr CuNi IEC584.1(ITS90)	-150°C,700°C	-238°F,1292°F
34	E ,NiCr CuNi IEC584.1(ITS90)	-150.0°C,700.0°C	-199.9°F,999.9°F
35	N ,Nicrosil Nisil IEC584.1(ITS90)	-200°C,1300°C	-328°F,2372°F
36	N ,Nicrosil Nisil IEC584.1(ITS90)	-199.9°C,999.9°C	-199.9°F,999.9°F
37	C , (ITS90)	0°C,2300°C	32°F,3261°F
38	C , (ITS90)	0.0°C,999.9°C	32.0°F,999.9°F
BC	Typ der Quelle am Eingang(Thermistor)	Skala (°C)	Skala (°F)
39	PT 100 , IEC751(ITS90)	-200°C,650°C	-328°F,1202°F
40	PT 100 , IEC751(ITS90)	-199.9°C,650.0°C	-199.9°F,999.9°F

BC	Typ der Quelle am Eingang( --- VGleichspannung / Gleichstrom)	Skala
41	0...50 mV ---	-1999,9999
42	0...5 V ---	-1999,9999
43	0...10 V ---	-1999,9999
44	0...20 mA ---	-1999,9999
45	4...20 mA ---	-1999,9999

Alle nötigen Informationen für die Bestellung von ESM-4435 können Sie aus der obigen Tabelle entnehmen. Nutzer können mit den Codes in der Tabelle selbst eine angemessene Konfiguration der Geräte vornehmen und auch die Typenschlüssel für die Bestellung erstellen. Zunächst müssen die Versorgungsspannung und die anderen technischen Daten ermittelt werden. Tragen Sie bitte die Typenschlüssel je nach Ihrem Bedarf in die freien Stellen ein. Setzen Sie sich bitte mit uns in Verbindung, wenn Sie besondere Wünsche haben.

\~, Symbol bedeutet Volt Wechselspannung
--- Symbol bedeutet Volt Gleichspannung
\~\~Symbol bedeutet und

Ihr Technologiepartner

Vielen Dank, dass Sie EMKO Elektronikprodukte bevorzugen. Besuchen Sie auch unser Webseite, um eine ausführlichere Betriebsanleitung herunterzuladen.

www.emkoelektronik.com.tr

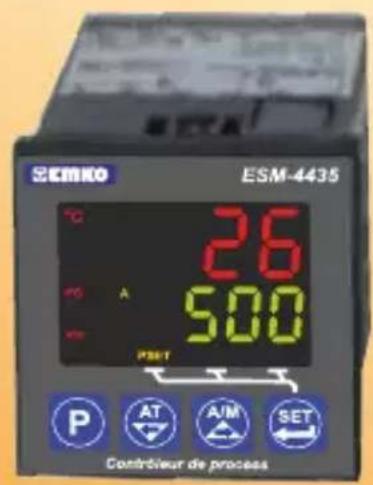

EMKO ESM-4435 °C 26 °C A 500 PSET P AT AIM SET Contrôvieur de process

CE UK CA EAC

CONTRÔLEUR DE PROCESS ESM-4435

ESM4435
