MANUALE UTENTE ESM-4435 Emko

Regolatore di processo PID a ingresso universale

• Display di processo a 4 cifre (PV) e del valore nominale di processo a 4 cifre (SV)
• Ingresso di processo universale (TC, RTD, mV ---, V ---, mA ---)
• Calibrazione a due o più punti per ingressi ZTensione / corrente
• Moduli di controllo PID ON/OFF, P, PI, PD ve PID configurabili
• Adattamento dei coefficienti PID al sistema con Autotaratura e Regolazione automatica
• Selezione della modalità Manuale/Automatica per le uscite di controllo
• Trasferimento senza brusche variazioni
• Funzioni programmabili di riscaldamento, raffreddamento e allarme per le uscite di controllo

SPECIFICHE INGRESSO DI PROCESSO INGRESSO DI PROCESSO

Ingresso universale: TC, RTD, --- Tensione / corrente

--- Tipi di ingresso in tensione/corrente: Selezionabile con i parametri. 0...50mV

= ,0 5V = ,0 10V = or 0 20mA = ,4 20mA =

Campo di misura: Per la selezione del tipo di ingresso e della scala, fare riferimento alla Tabella-1.

Precisione: ±0,125% do scala per la termocoppia e la termoresistenza e tensione, ± 0,70% del fondo scala per la corrente.

Compensazione del giunto freddo: Automaticamente ±0.1°C/1°C.

Compensazione di linea: Messimo.

Protezione dall'interruzione del sensore: Di classe superiore

Ciclo di campionamento: 3 campioni al secondo.

Filtro di ingresso da 0.0 a 900.0 secondi.

CONTROLLO

Moduli di Controllo: ON/OFF, P, PI, PD or PID II modulo di controllo può essere programmato dall'utente).

USCITA

Uscite a relè standard: 3 pezzi 5A@250V\~ (a(carico resistivo) possono essere programmate come uscita di controllo o di allarme)

(☐0000eoperazioni (a pieno carico))

Uscita analogica: da 0/4 a 20 mA o da 0/2 a 10V ---

TENSIONE DI ALIMENTAZIONE E POTENZA

100-240 V ∼ 50/60 Hz (-15%; +10%) -6VA

(Deve essere determinata in ordine.)

DISPLAY

Display di processo:

ESM-4435: display a LED a 4 cifre rosse da 10.1 mm

Display valore impostato:

ESM-4435: display a LED da 8 mm verde a 4 cifre

LED: AT (Regolazione automatica), M (Modalità manuale), A (Modalità automatica),

PSET/ASET1/ASET2 (Imposta controllo o allarme), PO, AO1, AO2 (Stato di controllo o allarme), °C /°F / V LEDS.

CARATTERISTICHE AMBIENTALI e SPECIFICHE FISICHE

Temperatura operativa: 0...50°C

Umidità: 0-90%RH (nessuna condensazione)

Classe di protezione: IP65 anteriore, IP20 posteriore

Impatti meccanici: 1 Joule (IK06)

Peso: ESM-4435: 170 gr.

Dimensioni: E504185: (48 x 48mm, : 87 5 mm)

Taglio del pannellot: ESM-4435: (46 x 46mm)

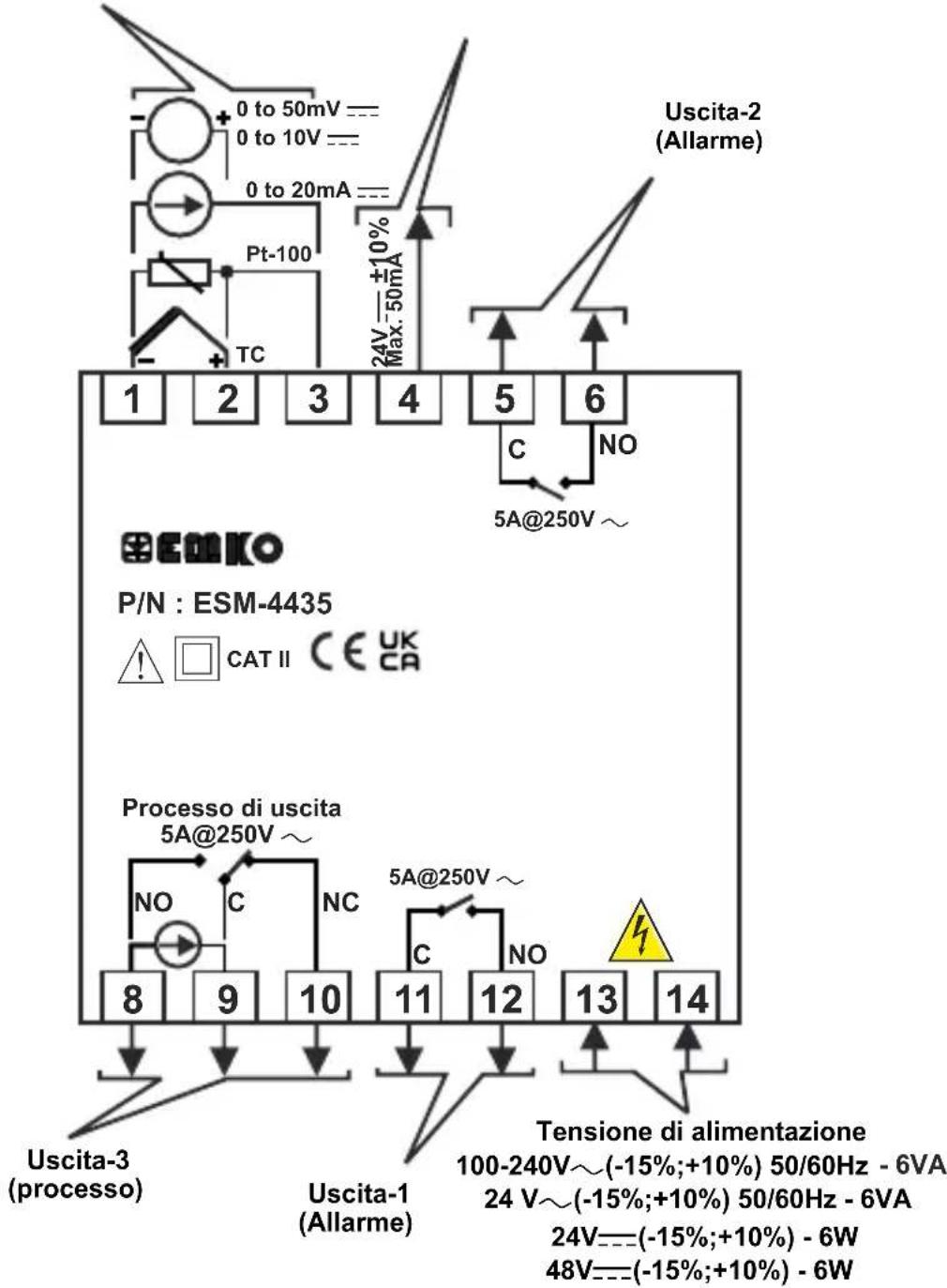

Cablaggi elettrici

Ingresso di processo universale( TC, RTD,—Tensione / corrente) Tensione di alimentazione del sensore o del trasmettitore

0 to 50mV --- 0 to 10V --- 0 to 20mA --- Pt-100 TC 24V---±10% Max.-50mA Uscita-2 (Allarme) 1 2 3 4 5 6 C NO 5A@250V ~ SEMKO P/N : ESM-4435 CAT II C€ CK Processo di uscita 5A@250V ~ NO C NC 8 9 10 11 12 13 14 Uscita-3 (processo) Uscita-1 (Allarme) Tensione di alimentazione 100-240V～(-15%;+10%) 50/60Hz - 6VA 24 V～(-15%;+10%) 50/60Hz - 6VA 24V---(-15%;+10%) - 6W 48V---(-15%;+10%) - 6W

Nota-1: si consiglia un fusibile esterno.
Nota-2: Sezione del cavo a trefoli: 1,5mm², Sezione del cavo solido: 2,5mm²
La lunghezza di spelatura va da 7 mm a 9 mm.
Nota-3: i cavi di alimentazione devono essere conformi ai requisiti di IEC 60277 o IEC60245.

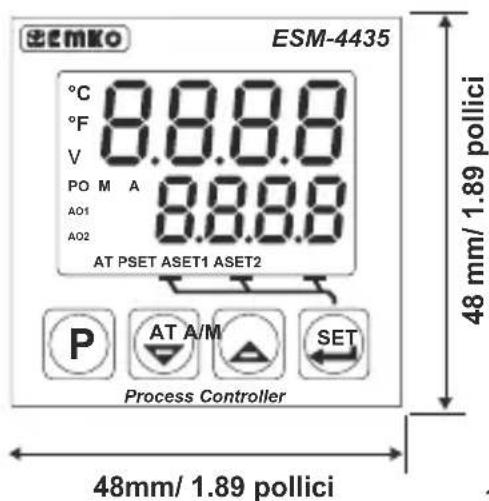

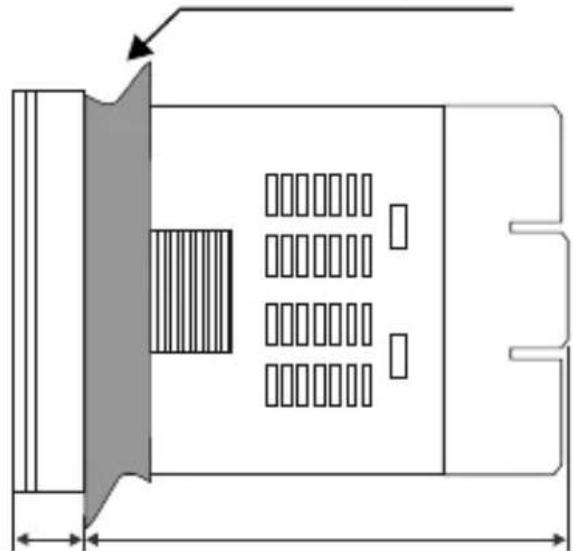

DIMENSIONI

SEMko ESM-4435 °C 8.8.8.8 °F V PO M A 8.8.8.8 A01 A02 AT PSET ASET1 ASET2 Process Controller 48 mm/ 1.89 pollici P AT A/M SET 48mm/ 1.89 pollici

Massimo 5mm / 0.2 pollici

1- Prima di montare il dispositivo nel pannello, assicurarsi che l'apertura del pannello sia adeguata.
2- Controllare la posizione della guarnizione del pannello frontale.
3- Inserire l'apparecchio attraverso l'apertura. Se i morsetti di montaggio sono presenti sull'unità, estrarle prima di inserire l'unità nel pannello.
4- Inserire l'unità nell'apertura del pannello dal lato anteriore.
5- Inserire i morsetti di montaggio nei fori collocati sui lati superiore e inferiore del dispositivo e avvitare le viti di fissaggio fino a quando l'unità risulta completamente ferma all'interno del pannello.

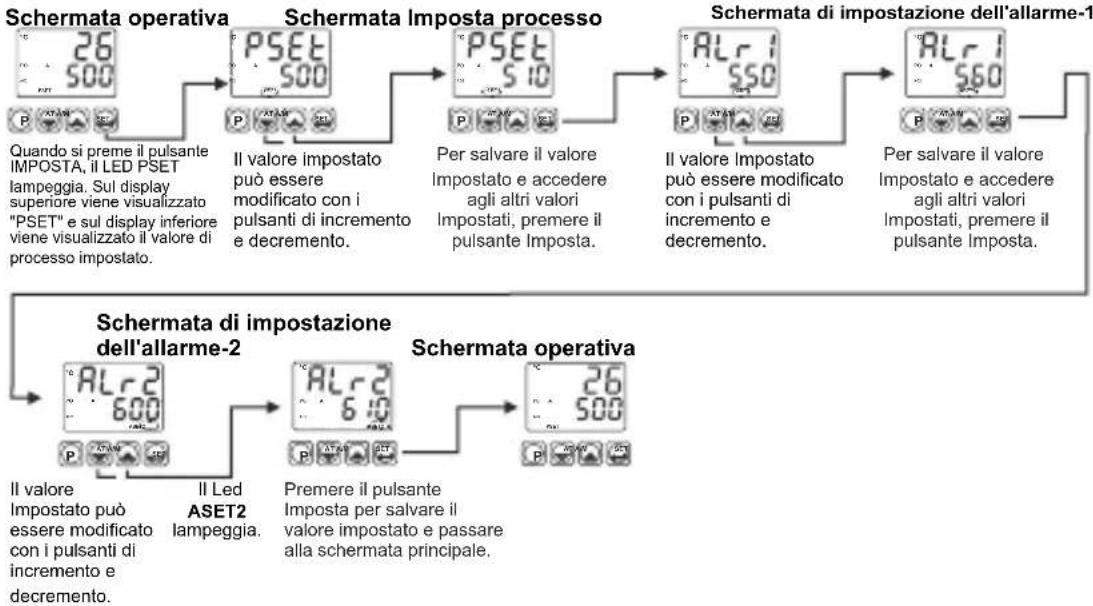

Regolazione dei valori di processo e di allarme

Nota: Per uscire senza salvare il valore impostato, premere il pulsante menu ("P").

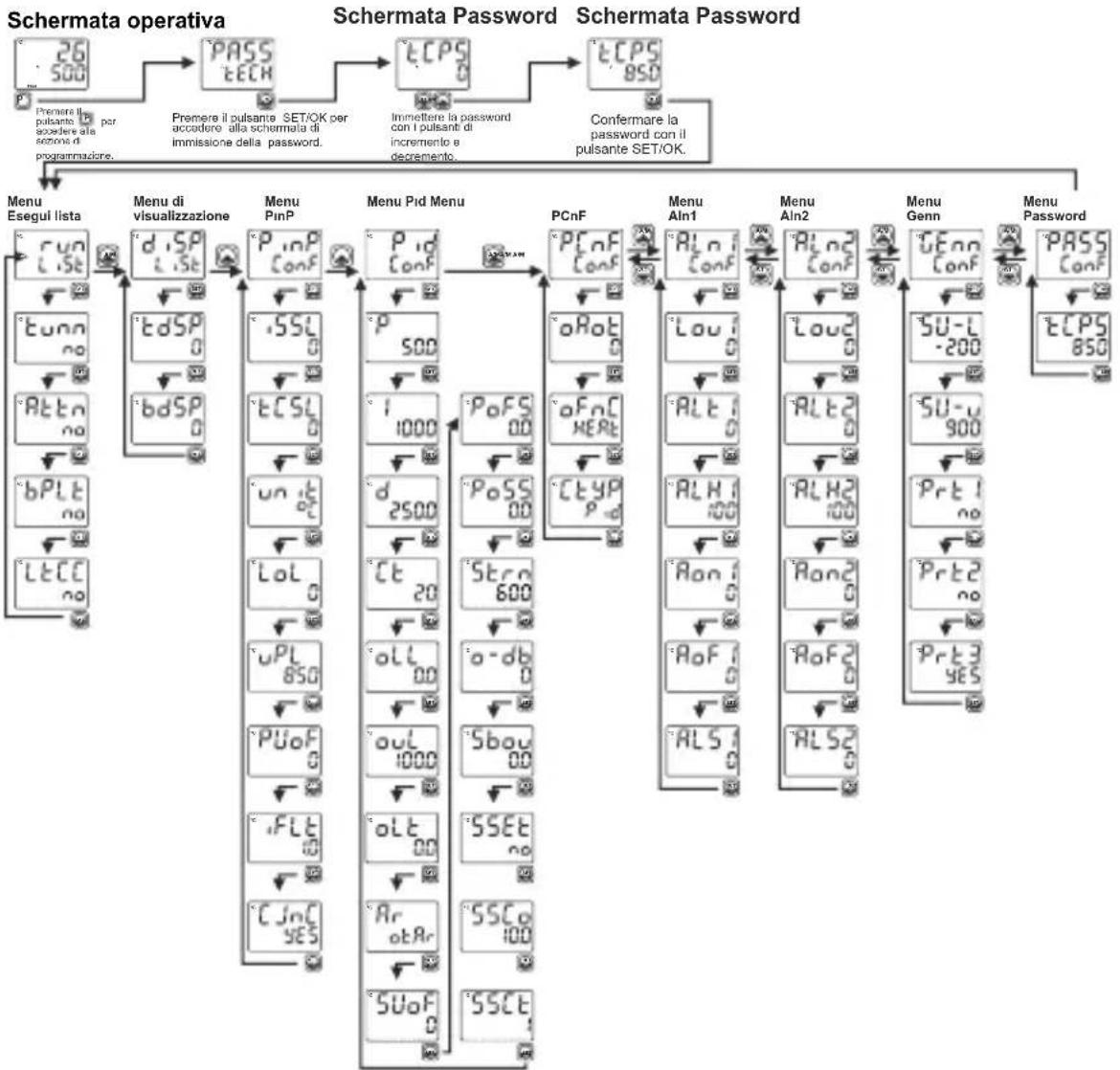

Diagramma di facile accesso ai parametri del programma

Esegui Lista: Selezione della regolazione del PID e della modalità operativa

SELEZIONE REGOLAZIONE:

Selezionando uno dei seguenti metodi, il dispositivo può determinare i parametri PID.

Il dispositivo funziona secondo i parametri PID.

Operazione di Regolazione automatica (Limit Cycle Tuning).

Operazione di autotaratura (Step Response Tuning).

Vengono eseguite le operazioni di Regolazione automatica e Autotaratura se sussistono le condizioni alla prima accensione.

SELEZIONE REGOLAZIONE AUTOMATICA

Il dispositivo non esegue la regolazione.

Dispositivo esegue la regolazione.

TRASFERIMENTO SENZA BRUSCHE VARIAZIONI

Il valore di uscita di processo nel controllo manuale non viene preso in considerazione. durante il passaggio dal controllo manuale al controllo automatico. Nuova uscita di controllo che viene misurata quando il controllo automatico viene applicato all'uscita di processo.

L'ultimo valore di uscita di processo % nel controllo automatico viene accettato come valore di uscita di processo del controllo manuale e il controllo manuale continua a funzionare.

L'annullamento del blocco dell'allarme non viene eseguito.

Se è presente un'uscita di allarme con blocco e non c'è uno stato di allarme, l'operazione di blocco verrà terminata dal dispositivo ☐ AI termine, questo parametro diventa Automaticamente.

dISP LiSt: Selezione delle funzioni per il display superiore e inferiore

Definisce la funzione del display superiore. Questo parametro determina quale valore viene visualizzato sul display superiore.

Il valore di processo (PV) viene visualizzato sul display superiore.

La differenza tra il valore di processo impostato e il valore di processo (SV-PV) viene visualizzata sul display superiore.

Definisce la funzione del display inferiore. Questo parametro determina quale valore viene visualizzato sul display inferiore.

Il valore impostato di processo (SV) viene visualizzato sul display inferiore.

Il valore di uscita% applicato all'uscita di controllo di processo viene visualizzato sul display inferiore.

PinP ConF: tipo di ingresso di processo e relativi parametri

.55L Tipo di ingresso di processo

Tipo di ingresso di processo TC
Sezione del tipo di ingresso RTD
2 Selezione del tipo di ingresso ---Tensione / corrente.

ECSL Selezione ingresso TC

Questo parametro è attivo se viene selezionato l'ingresso TC.

L (-100°C;850°C) o (-148°F;1562°F)
L (-100.0°C;850.0°C) o (-148.0°F;999.9°F)
2 J (-200°C;900°C) o (-328°F;1652°F)
3 J (-199.9°C; 900.0°C) o (-199.9°F; 999.9°F)
4 K (-200°C;1300°C) o (-328°F;2372°F)
5 K (-199.9°C; 999.9°C) o (-199.9°F; 999.9°F)
6 R (0°C;1700°C) o (32°F;3092°F)
R (0.0°C;999.9°C) o (32.0°F;999.9°F)
8 S (0°C;1700°C) o (32°F;3092°F)
9 S (0.0°C; 999.9°C) o (32.0°F; 999.9°F)
10 T (-200°C;400°C) o (-328°F;752°F)
T (-199.9°C;400.0°C) o (-199.9°F;752.0°F)
12 B (44°C;1800°C) o (111°F;3272°F)
13 B (44.0°C;999.9°C) o (111.0°F ; 999.9°F)
14 E (-150°C;700°C) o (-238°F;1292°F)
15 E (-150.0°C;700.0°C) o (-199.9°F;999.9°F)
16 N (-200°C; 1300°C) o (-328°F; 2372°F)
N (-199.9°C; 999.9°C) o (-199.9°F; 999.9°F)
18 C (0°C;2300°C) o (32°F;3261°F)
19 C (0.0°C;999.9°C) o (32.0°F;999.9°F)

rtd5 Selezione dell'ingresso RTD

Questo parametro è attivo se è selezionato l'ingresso RTD.

PT-100 (-200°C ; 650°C) o (-328°F ; 1202°F)
PT-100 (-199.9°C ; 650.0°C) o (-199.9°F ; 999.9°F)

Sezione ingresso ZTensione / corrente

Questo parametro è attivo se è selezionata la Ztensione / corrente

0...50mV = (-1999 ; 9999)
0...5V = (-1999 ; 9999)
21 0...10V = (-1999 ; 9999)
3 0...20mA = (-1999 ; 9999)
4...20mA = (-1999 ; 9999)

Posizione del punto di visualizzazione

Attivo se viene selezionato l'ingresso di Ztensione/corrente

Non è un punto.
Tra la prima e la seconda cifra "0.0".
Tra la seconda e la terza cifra "0.00"
3 Tra la terza e la quarta cifra "0.000"

Display Tipo di regolazione del valore

Attivo se viene selezionato l'ingresso di ---tensione/corrente.

Regolazione fissa del doppio punto di visualizzazione. Regolazione display bassa il valore del punto è fissato a -1999, la regolazione del valore del punto massimo del display è fissata a 9999.
L'utente può effettuare la regolazione del display a doppio punto con tPoL e TPoH.
2 L'utente può utilizzare 16 punti definiti di regolazione del display.

Regolazione dell'indicazione del punto minimo (-1999, 9999) Unità

Attivo se viene selezionato l'ingresso di —tensione/corrente.

Regolazione dell'indicazione del punto massimo (-1999, 9999) Unità

Attivo se viene selezionato l'ingresso di ---tensione/corrente.

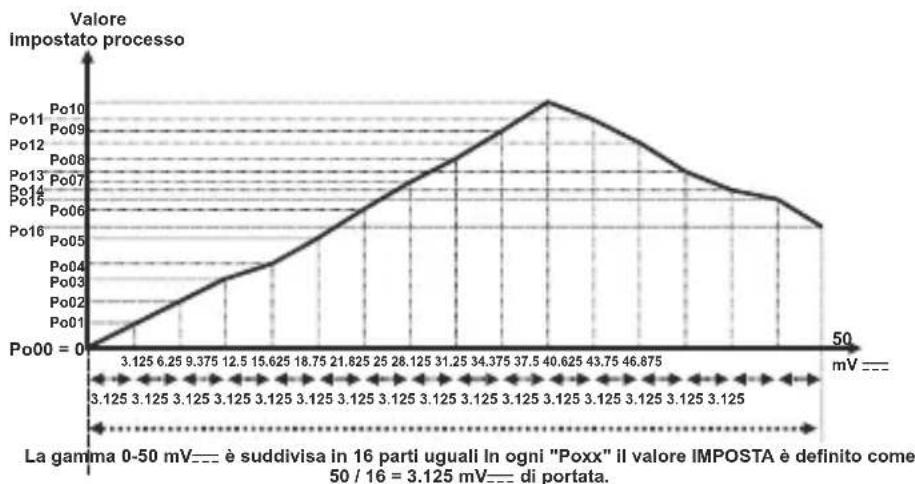

Display regolazione punti (-1999, 9999) unità

Attivo se viene selezionato l'ingresso Ztensione / corrente

Nell'operazione di regolazione dell'indicazione multipunto, la scala definita viene suddivisa in 16 punti di regolazione.

Ad esempio: vASL è 0 (0-50mV).

Valore del coeficiente (1.000, 9.999)

Il valore di processo viene moltiplicato per questo valore.

Attivo se viene selezionato l'ingresso —tensione / corrente.

Selezione dell'unità

°C L'unità è °C
of L'unità è °F
L'unità è Tensione. Attivo se viene selezionato l'ingresso di ---tensione/corrente.
- Nessuna unità. Attivo se viene selezionato l'ingresso di ---tensione/corrente.

Valore minimo della scala operativa. Può essere modificato a seconda del tipo d'ingresso e della scala di processo.

Valore massimo della scala operativa. Può essere modificato a seconda del tipo d'ingresso e della scala di processo.

Offset display per il valore di processo. Può essere impostato da -10% a +10% della scala. Il valore definito viene aggiunto al valore di processo.

Definisce il tempo di filtraggio del segnale d'ingresso. Può essere regolato da 0.0 to 900.0.

Risulta attivo se l'ingresso di processo è selezionato come ingresso TC. Decide se la compensazione del giunto freddo è attiva o meno.

La compensazione del giunto freddo è attiva.

La compensazione della giunzione fredda non è attiva.

Pid ConF: Parametri di configurazione PID

Banda proporzionale = ( vPL - LoL ) * P / 100.0

Banda proporzionale = (1000-0)*50.0/100.0 = 500 °C

TEMPO INTEGRALE (0, 3600) secondi

Può essere modificato dall'utente. Quando l'operazione di regolazione si arresta, può essere modificata dal dispositivo. Se è 0, la parte di controllo integrale non funziona. Quando l'operazione di regolazione si arresta se questo parametro è 0, questo parametro non può essere modificato perché la parte di controllo integrale non funziona.

TEMPO DERIVATIVO (0.0, 999.9) secondi

Può essere modificato dall'utente. Quando l'operazione di regolazione si arresta, può essere modificata dal dispositivo. Se è 0, la parte di controllo derivato non funziona. Quando l'operazione di regolazione si arresta se questo parametro è 0, questo parametro non può essere modificato perché la parte di controllo derivato non funziona.

TEMPO DI PERIODO DI CONTROLLO (1, 150) secondi

Periodo di tempo dell'uscita di processo.

È % della produzione minima.

Anche come risultato del calcolo del PID, il dispositivo calcola il valore di uscita % inferiore a questo parametro, l'uscita di riscaldamento o raffreddamento è attiva al minimo per il parametro OLL.

È % della produzione massima.

Anche come risultato del calcolo del PID, il dispositivo calcola il valore di uscita % superiore a questo parametro, l'uscita di riscaldamento o raffreddamento è attiva al massimo per il parametro OUL.

L'uscita di riscaldamento o raffreddamento non può essere attiva al di sotto di questo parametro. Anche se questo parametro è 0, questo parametro viene accettato come 50 msecs per sicurezza.

Unità ANTI-RESET WINDUP (0, PUNTO MASSIMO SCALA) unità

Mentre il funzionamento PID è in esecuzione se PSET - Ar <= valore di processo <; la condizione = PSET + Ar è vera, viene calcolato il valore integrale. Se la condizione non è vera, il valore integrale non viene calcolato e viene utilizzato l'ultimo valore integrale calcolato. Se si seleziona il parametro Ar oR, la banda proporzionale di riscaldamento viene utilizzata per il processo PID di riscaldamento invece del parametro Ar e la banda proporzionale di raffreddamento viene utilizzata per il processo PID di raffreddamento invece del parametro Ar.

OFFSET DEL VALORE IMPOSTATO

((-PUNTO MASSIMO SCALA / 2), (PUNTO MASSIMO SCALA / 2)) L'unità

L'unità PSE+ suo viene utilizzata come valore impostato nei calcoli PID. Viene utilizzato per spostare la banda proporzionale.

OFFSET USCITA PID

(PER PID RISCALDAMENTO 0.0, 100.0)%.

(PER IL PID RAFFREDDAMENTO -100.0, 0.0)%.

Questo parametro viene aggiunto a "Output %" che viene calcolato alla fine del PID.

Questo parametro viene aggiunto all'uscita %processo che viene calcolata alla fine del PID in base al valore di processo impostato.

PoSS * PSET / ( uPL - LoL )

STABILIZZAZIONE DEL VALORE DI PROCESSO

(1, PUNTO MASSIMO SCALA) unità

Viene utilizzato per controllare se il valore di processo oscilla o meno quando il parametro tunn è Atun o AtSE se; PSET - Strn <= Valore di processo <= PSET + Strn condizione non è vera, quindi il dispositivo avvia automaticamente l'operazione di regolazione.

PUNTO MINIMO SCALA: Valore minimo d'ingresso di processo negli ingressi Pt -100 e TC -1999 per gli ingressi utilizzati per la regolazione del display a doppio punto fisso, il punto minimo della scala è quello inferiore tra |tP_oL| o |tP_oH| per la regolazione del display a doppio punto selezionabile, il punto minimo della scala di regolazione del display degli ingressi utilizzati è quello inferiore tra |P_oOO| o |P_o16| per gli ingressi utilizzati multipunto

PUNTO MASSIMO SCALA: Valore massimo d'ingresso di processo negli ingressi Pt-100 e TC. 9999 per gli ingressi utilizzati per la regolazione del display a doppio punto fisso, il punto massimo della scala è quello superiore tra tPoI o tPoH per la regolazione del display a doppio punto selezionabile, il punto massimo della scala di regolazione del display degli ingressi utilizzati è quello superiore tra PoOO o Po16 per gli ingressi utilizzati multipunto.

CAMBIO DI BANDA PROPORZIONALE

((-PUNTO MASSIMO SCALA / 2), (PUNTO MASSIMO SCALA / 2)) unità

Se viene eseguita la funzione di raffreddamento; Il valore impostato processo di raffreddamento viene calcolato sommando il valore impostato PSET al parametroo-db

Il modulo di controllo può essere ON / OFF o PID.

Se il valore impostato per il riscaldamento ⓁSEE SUoF allora

Il valore impostato per il raffreddamento ⓁSEF +VoF +d'b

VALORE DI USCITA INTERRUZIONE DEL SENSORE

(PER PID RISCALDAMENTO 0,0, 100,0)%

Quando il sensore si interrompe, il controllo del processo può proseguire. immettendo il valore di uscita % per il parametro.

Se questo parametro 0.0, l'uscita di controllo di processo non esegue un'uscita quando il sensore si interrompe.

Valore impostato Soft start

Può essere regolato da 0 a 9999 con pulsanti di incremento e decremento. Se si seleziona il parametro , la funzione Soft start si disattiva.

Quando il dispositivo si accende, se il valore impostato per il soft start è diverso da no e il valore di temperatura è inferiore al valore di soft start nei processi, il dispositivo avvia il funzionamento soft start, fino a quando la temperatura raggiunge il valore impostato per il soft start. Il periodo di uscita del dispositivo di soft start sarà il valore del parametro SSCt e l'uscita di controllo del dispositivo sarà il valore del parametro SSCo.

Uscita di controllo Soft start

Può essere regolato da %10 a %90 con pulsanti di incremento e decremento.

Periodo di controllo soft start

Può essere regolato da 1 a 100 sec con pulsanti di incremento e decremento.

PCnF ConF: parametri di configurazione dell'uscita di processo

Determina le funzioni di uscita delle uscite di processo

Se si sceglie l'uscita di processo uscita corrente, viene visualizzato il parametro oRot e Ctyp. Il parametro può essere regolato solo in modalità PID.

Se si sceglie l'uscita di processo Uscita a relè, il parametro è invisibile.

Uscita 0-20 mA

Uscita 4-20 mA

Determina le funzioni di uscita delle uscite di processo

Riscaldamento

Raffreddamento

Determina gli algoritmi di controllo delle uscite di processo

Algoritmo di controllo ON/OFF.

Algoritmo di controllo PID.

Valore di isteresi delle uscite di processo.

Può essere regolato da 0% a 50% del fondo scala. (Risulta attivo se è selezionato il controllo ON/OFF.)

Determina il funzionamento del modulo di isteresi (Risulta attivo se è selezionato il controllo ON/OFF.)

SV + HYS/2 e SV - HYS/2

Nel funzionamento ON/OFF, questo tempo deve essere trascorso affinché l'uscita venga riaccesa e possa essere regolata da 0,0 a 100,0 secondi. (Risulta attivo se è selezionato il controllo ON/OFF.)

Aln1 ConF: Parametri di configurazione dell'uscita-1 ALLARME

Uscita logica-1

Determina la funzione di uscita logica per l'uscita-1 allarme.

Uscita allarme

Uscita dati manuale/automatica

Uscita allarme interruzione sensore

L'uscita è attiva quando il valore di processo è fuori banda che è definito con valore minimo della scala operativa lol e valore massimo della scala operativa vPL

Tipo allarme-1

Determina il tipo di allarme per l'uscita Allarme-1. Risulta attivo se la funzione di uscita logica dell'uscita allarme-1 è un'uscita di allarme.

Allarme di processo superiore.

Allarme di processo inferiore.

Allarme deviazione superiore.

Allarme deviazione inferiore.

Allarme banda di deviazione

Allarme del campo di deviazione

Valore di isteresi Allarme- 1.

Regolabile da 0% a 50% della scala di ingresso di processo. (LoL - [uPl]) Risulta attivo se la funzione di uscita logica dell'uscita allarme-1 è un'uscita di allarme.

Allarme on tempo di ritardo per l'uscita allarme-1.

Può essere regolato da 0 a 9999 secondi. Risulta attivo se la funzione di uscita logica dell'uscita allarme-1 è un'uscita di allarme.

Allarme off tempo di ritardo per l'uscita allarme-1.

Può essere regolato da 0 a 9998 secondi. Quando il valore è maggiore di 9998, sullo schermo viene visualizzato. Significa che è selezionata l'uscita di blocco allarme. Se la funzione di uscita logica dell'uscita-1 è selezionata come allarme, si attiva il parametro AoF1.

Allarme tempo di stabilizzazione per l'uscita allarme-1.

Può essere regolato da 0 a 99 secondi. La funzione di uscita logica dell'uscita-1 è selezionata come allarme, si attiva il parametro ALS1. Dopo l'accensione dell'unità e il tempo di stabilizzazione dell'allarme è esaurito, l'uscita allarme-1 si attiva quando sono presenti le condizioni di allarme nel parametro Alt1.

Aln2 ConF: Parametri di configurazione dell'uscita allarme-2

Il menu "Aln2 Conf" è accessibile se il parametro oCnF in "PCnF ConF" è 0

Determina la funzione di uscita logica per l'uscita allarme-2.

Uscita allarme

Uscita di selezione manuale / automatica

Uscita allarme interruzione sensore

L'uscita è attiva quando il valore di processo è fuori dalla banda definita con valore minimo della scala operativa Loi e valore massimo della scala operativa uPl

Determina il tipo di allarme per l'uscita allarme-2.

Risulta attivo se la funzione di uscita logica dell'uscita allarme-2 è un'uscita di allarme.

Allarme di processo superiore.

Allarme di processo inferiore.

Allarme deviazione superiore.

Allarme deviazione inferiore.

Allarme banda di deviazione

Allarme del campo di deviazione

Allarme-2 valore di isteresi.

Attivo se la funzione di uscita logica dell'uscita allarme-2 è un'uscita di allarme.

Allarme on tempo di ritardo per l'uscita allarme-2.

Può essere regolato da 0 a 9999 secondi. Risulta attivo se la funzione di uscita logica dell'uscita allarme-2 è un'uscita di allarme.

Allarme off tempo di ritardo per l'uscita allarme-2.

Può essere regolato da 0 a 9998 secondi. Quando il valore è maggiore di 9998, sullo schermo viene visualizzato LEEH. Significa che è selezionata l'uscita di blocco allarme. Risulta attivo se la funzione di uscita logica dell'uscita allarme-2 è un'uscita di allarme.

Allarme tempo di stabilizzazione per l'uscita allarme-2.

Può essere regolato da 0 a 99 secondi. Se la funzione di uscita logica dell'uscita-2 è selezionata come allarme, si attiva il parametro ALS2. Dopo l'accensione dell'unità e il tempo di stabilizzazione dell'allarme è esaurito, l'uscita allarme-2 si attiva quando sono presenti le condizioni di allarme nel parametro Alt2.

Gen ConF: Parametri generali

Limite inferiore valore impostato di processo (LoL SU-u) unità

Limite superiore valore impostato di processo 6U-L , uPL ) unità

Protezione dei valori degli allarmi impostati

I valori di allarme impostati possono essere modificati.

I valori degli allarmi impostati non possono essere modificati. I parametri dei valori di allarme impostati (RLr1 e RLr2) non sono accessibili.

Protezione dei pulsanti di selezione AUTO / MANUALE

La selezione automatica o manuale è possibile con il pulsante A/M nella schermata operativa principale.

La selezione automatica o manuale non è possibile con il pulsante A/M nella schermata operativa principale.

Protezione dei pulsanti AT (REGOLAZIONE AUTOMATICA)

L'operazione di regolazione a ciclo limite può essere attivata o disattivata con il pulsante AT (Regolazione automatica) nella schermata operativa principale.

Il funzionamento della regolazione a ciclo limite non può essere attivato o disattivato con il pulsante AT (Regolazione automatica) nella schermata operativa principale.

PASS ConF: Password del tecnico

Password del tecnico (0, 9999)

Viene utilizzata per accedere ai parametri del tecnico. Può essere regolato da 0 to 9999.

Se è ____; non è presente alcuna protezione con password per l'accesso ai parametri del tecnico.

Se questo parametro è diverso da "0" e l'utente desidera accedere ai parametri del tecnico;

1- Se il tecnico non inserisce correttamente la password

Si passa alla schermata di funzionamento senza entrare nei parametri del tecnico.

2- Quando ECPS nel display superiore e 0 nel display inferiore, se il tecnico preme il pulsante IMPOSTA senza inserire la password (Per osservare I parametri) Il tecnico può visualizzare tutti i menu e i parametri ad eccezione del menu Password tecnico ("Pass Conf"), ma i parametri non possono essere modificati.

Allarme di processo superiore

Uscita allarme ON OFF HYS Imposta allarme Valore di processo

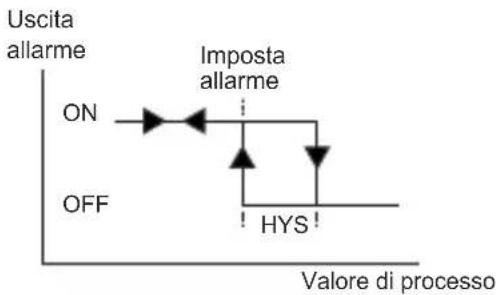

Allarme di processo inferiore

Uscita allarme ON Imposta allarme OFF HYS Valore di processo

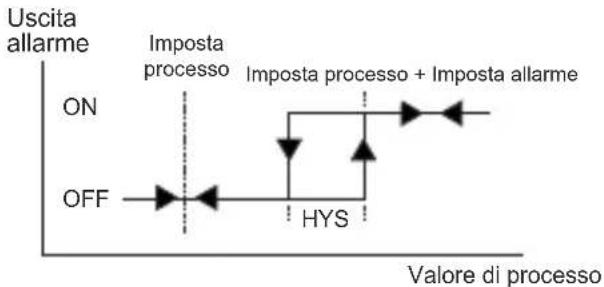

Allarme deviazione superiore


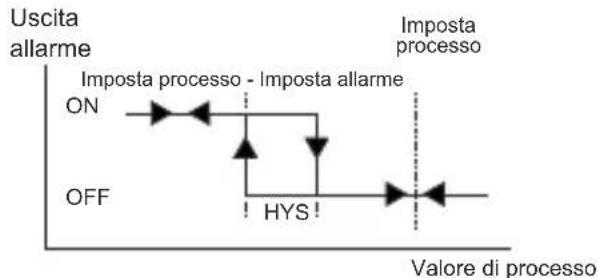

Allarme deviazione inferiore


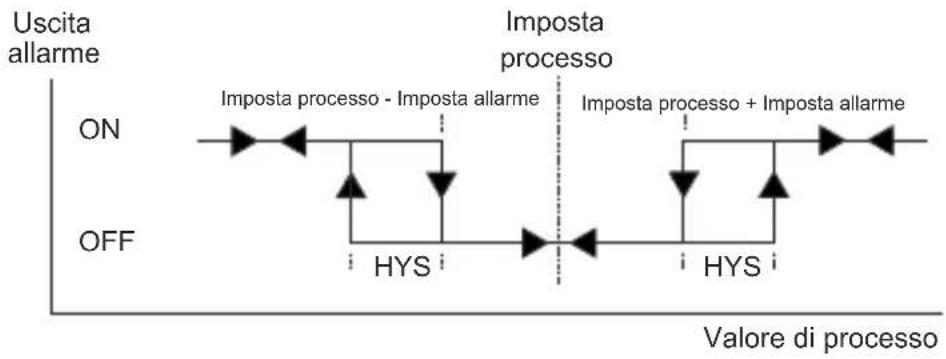

Allarme banda di deviazione


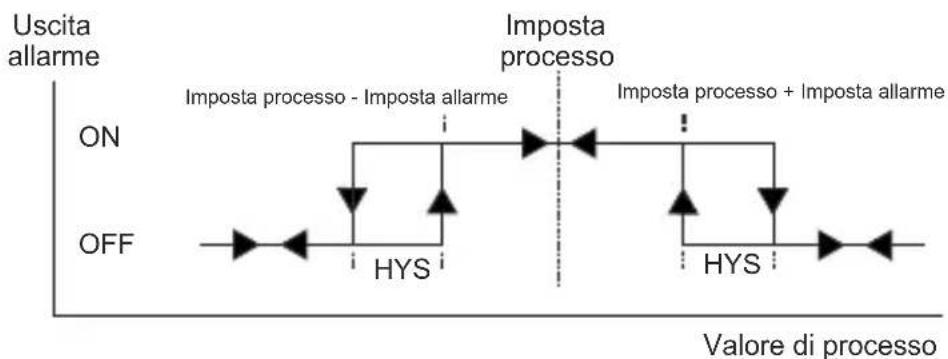

Allarme del campo di deviazione

Messaggi di errore nei regolatori di processo ESM - 4435

°C 56r A 500 PSET

1 - Guasto del sensore negli ingressi analogici. Il collegamento del sensore è errato o non c'è alcun collegamento del sensore.

°C - 15.1 A 500 PSET

2- Se il valore sul display superiore lampeggia: Se il valore dell'ingresso analogico è inferiore al valore minimo della scala operativa [Lol], il valore visualizzato sul display superiore inizia a lampeggiare.

°C 851 A 500 PSET

3- Se il valore sul display superiore lampeggia : Se il valore dell'ingresso analogico è superiore al valore massimo della scala operativa [uP], il valore visualizzato sul display superiore inizia a lampeggiare.

4- Se la password del tecnico è diversa da "0" e il tecnico accede ai parametri tramite il pulsante Imposta senza inserire la password del tecnico e desidera modificare un parametro, il dispositivo non consente di effettuare alcuna modifica dei parametri. Se si preme il pulsante di incremento o decremento, sul display inferiore a sinistra appare un messaggio di avvertimento.

°C 26 PO A 500 AO2 *AT PSET

5- Se l'operazione di regolazione non può essere completata in 8 ore, il led AT inizia a lampeggiare. Il lampeggiamento può essere annullato premendo il pulsante Invio.

℃ ALn1 Conf

6- Se l'utente non fa nulla per 120 secondi mentre il dispositivo si trova nei menu del tecnico, il dispositivo passa alla schermata operativa.

Installazione

Prima di iniziare l'installazione di questo prodotto, leggere attentamente il manuale di istruzioni e le avvertenze riportate di seguito.

Nella confezione,

-Unità monoblocco

-Morsetto di montaggio a due pezzi

-Manuale di istruzioni per l'uso del monoblocco

Se sussiste il pericolo di gravi incidenti derivanti da un guasto o difetto di questa unità, spegnere l'impianto e il collegamento elettrico del dispositivo dal sistema.

L'unità viene normalmente fornita senza interruttore di alimentazione o fusibile. Utilizzare l'interruttore di alimentazione e il fusibile come richiesto.

Assicurarsi di utilizzare la tensione di alimentazione nominale per proteggere l'unità da danni ed evitare guasti.

Mantenere l'unità spenta fino al completamento di tutti i cablaggi, in modo da evitare scosse elettriche e problemi con l'unità.

Non tentare mai di smontare, modificare o riparare l'unità. La manomissione dell'unità può causare malfunzionamenti, scosse elettriche o incendi.

Non utilizzare l'unità in atmosfere gassose combustibili o esplosive. Durante l'installazione meccanica alcune frese metalliche possono causare lesioni alle mani, è necessario fare attenzione.

Il montaggio del prodotto su un sistema deve essere effettuato con il suo morsetto di montaggio in dotazione. Non effettuare il montaggio del dispositivo con un morsetto di montaggio inadeguato.

Assicurarsi che il dispositivo non cada durante il montaggio.

È responsabilità dell'utente se l'apparecchiatura viene utilizzata in un modo non specificato in questo manuale di istruzioni.

Garanzia

EMKO Elektronik garantisce che l'apparecchiatura fornita sia priva di difetti di materiale e di lavorazione. La presente garanzia ha una durata di due anni. Il periodo di garanzia decorre dalla data di consegna.

Questa garanzia risulta valida nel caso il cliente si trovi nel pieno rispetto dei doveri e responsabilità indicati nel documento di garanzia e nel manuale d'istruzione.

Manutenzione

Le riparazioni devono essere eseguite solo da personale formato e specializzato. Togliere l'alimentazione al dispositivo prima di accedere alle parti interne.

Non pulire la custodia con solventi a base di idrocarburi (benzina, tricloroetilene, ecc.). L'uso di questi solventi può ridurre l'affidabilità meccanica del dispositivo. Utilizzare un panno inumidito con alcool etilico o acqua per pulire la custodia esterna in plastica.

Altre Informazioni

Informazioni sul Produttore:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Informazioni sul servizio di riparazione e manutenzione:

Emko Elektronik Sanayi ve Ticaret A.Ş.

A	Tensione di alimentazione
1	100-240V ~ (-%15;+%10) 50/60Hz - 6VA
2	24V ~ (-%15;+%10) 50/60Hz - 6VA or 24V --- (-%15;+%10) - 6W
9	48V --- (-%15;+%10) - 6W
BC	Tipo d'ingresso	Scala
20	Configurabile (Tabella-1) Tabella-1
D	Comunicazione seriale
0	Nessuna
E	Uscita-1 (Allarme1)
1	Uscita a relè (5A@250V~ a carico resistivo)
FG	Uscita-2 (Allarme2)
01	Uscita a relè (5A@250V~ a carico resistivo)
HI	Uscita 3 (processo)
01	Uscita a relè (5A@250V~ a carico resistivo)
04	Uscita in corrente ((da 0/4 a 20mA--- ; da 0/2 a 10V---)

Tabella-1

BC	Tipo di ingresso (TC)	Scala(°C)	Scala(°F)
21	L ,Fe Const DIN43710	-100°C,850°C	-148°F ,1562°F
22	L ,Fe Const DIN43710	-100.0°C,850.0°C	-148.0°F,999.9°F
23	J ,Fe CuNi IEC584.1(ITS90)	-200°C,900°C	-328°F,1652°F
24	J ,Fe CuNi IEC584.1(ITS90)	-199.9°C,900.0°C	-199.9°F,999.9°F
25	K ,NiCr Ni IEC584.1(ITS90)	-200°C,1300°C	-328°F,2372°F
26	K ,NiCr Ni IEC584.1(ITS90)	-199.9°C,999.9°C	-199.9°F,999.9°F
27	R ,Pt13%Rh Pt IEC584.1(ITS90)	0°C,1700°C	32°F,3092°F
28	S ,Pt10%Rh Pt IEC584.1(ITS90)	0°C,1700°C	32°F,3092°F
29	T ,Cu CuNi IEC584.1(ITS90)	-200°C,400°C	-328°F,752°F
30	T ,Cu CuNi IEC584.1(ITS90)	-199.9°C,400.0°C	-199.9°F,752.0°F
31	B ,Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44°C,1800°C	111°F,3272°F
32	B ,Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44.0°C,999.9°C	111.0°F,999.9°F
33	E ,NiCr CuNi IEC584.1(ITS90)	-150°C,700°C	-238°F,1292°F
34	E ,NiCr CuNi IEC584.1(ITS90)	-150.0°C,700.0°C	-199.9°F,999.9°F
35	N ,Nicrosil Nisil IEC584.1(ITS90)	-200°C,1300°C	-328°F,2372°F
36	N ,Nicrosil Nisil IEC584.1(ITS90)	-199.9°C,999.9°C	-199.9°F,999.9°F
37	C , (ITS90)	0°C,2300°C	32°F,3261°F
38	C , (ITS90)	0.0°C,999.9°C	32.0°F,999.9°F
BC	Tipo di ingresso (RTD)	Scala(°C)	Scala(°F)
39	PT 100 , IEC751(ITS90)	-200°C,650°C	-328°F,1202°F
40	PT 100 , IEC751(ITS90)	-199.9°C,650.0°C	-199.9°F,999.9°F

BC	Tipo di ingresso ( —— corrente e tensione)	Scala
41	0...50 mV ——	-1999,9999
42	0...5 V ——	-1999,9999
43	0...10 V ——	-1999,9999
44	0...20 mA ——	-1999,9999
45	4...20 mA ——	-1999,9999

Tutte le informazioni relative all'ordine dell'ESM-4435 sono indicate nella tabella sopra riportata. L'utente può creare la configurazione adeguata del dispositivo in base alle informazioni e codici nella tabella e convertirla nei codici d'ordine.

In primo luogo, deve essere determinata la tensione di alimentazione, poi le altre specifiche. Si prega di compilare gli spazi vuoti del codice d'ordine in base alle proprie esigenze.

Si prega di contattarci nel caso le vostre esigenze siano fuori dagli standard.

Il simbolo ∼ significa Vac, Il simbolo === significa Vdc, Il simbolo ≈ significa Vac e Vdc

Il tuo partner tecnologico

azie mille per aver scelto di utilizzare i prodotti ko Elektronik, visitate la nostra pagina web per ricare il manuale utente dettagliato.

www.emkoelektronik.com.tr
