ESM3723 - Controllo temperatura Emko - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Regolatore di temperatura e umidità
Marca	Emko
Modello	ESM3723
Dimensioni della custodia	76 x 34,5 x 71 mm
Foro pannello	71 x 29 mm
Peso	Circa 0,20 kg
Grado di protezione anteriore	IP65, NEMA 4X
Tensione di alimentazione	230 V~ (±15%) 50/60 Hz, 115 V~, 24 V~, 10-30 V---
Consumo	3,5 VA / 3,5 W
Ingresso temperatura	NTC, PTC, PT-100, 0/2..10V, 0/4..20mA, ProNem Mini PMI-P
Ingresso umidità	0/2..10V, 0/4..20mA, ProNem Mini PMI-P
Uscite relè	4 uscite: Riscaldamento (5A), Allarme riscaldamento (3A), Umidificatore (3A), Allarme umidificatore (3A)
Algoritmo di regolazione	PID o ON/OFF con auto-ottimizzazione
Display temperatura	Display LED rosso 4 cifre (8 mm)
Display umidità	Display LED verde 4 cifre (8 mm)
Cicalino interno	≥83 dB, regolabile
Campo di temperatura di funzionamento	-30 a 80 °C
Umidità max. di funzionamento	90 % UR senza condensa
Pulizia	Panno inumidito con alcool etilico o acqua
Garanzia	2 anni
Norme	CE, UKCA, EAC

Domande frequenti - ESM3723 Emko

Come modificare il setpoint di temperatura?

Premere una volta il tasto SET: il display superiore mostra il setpoint di temperatura. Utilizzare i tasti ▲ e ▼ per modificare il valore, quindi premere nuovamente SET per confermare. Successivamente viene visualizzato il setpoint di umidità.

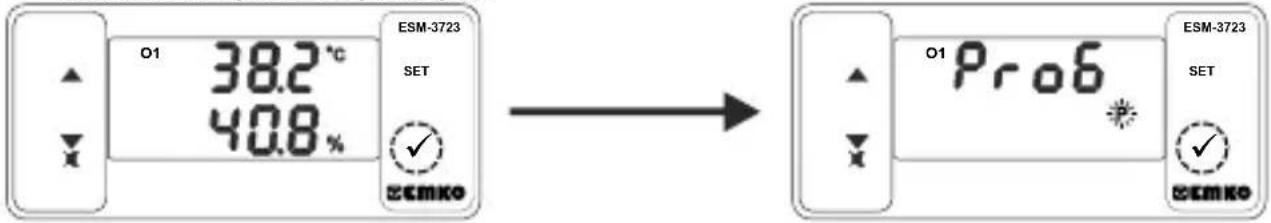

Come accedere alla modalità di programmazione?

Dalla schermata principale, tenere premuto il tasto SET per 5 secondi. Se è impostata una password, inserirla con ▲/▼ e confermare con SET.

Cosa fare in caso di visualizzazione 'Sbr f'?

Questo messaggio indica un guasto del sensore di temperatura. Verificare il collegamento del sensore. Il cicalino può suonare se configurato.

Come attivare l'auto-ottimizzazione PID?

In modalità programmazione, impostare il parametro _0E su 1. Il dispositivo mostra 'tune' in alternanza con la temperatura. Assicurarsi che la temperatura misurata sia inferiore di almeno il 5% rispetto al setpoint.

Qual è la procedura di montaggio a pannello?

Tagliare un foro di 71x29 mm. Inserire il regolatore dal davanti, quindi fissarlo con le staffe in dotazione facendole scorrere negli alloggi laterali e serrandole.

Come disattivare il cicalino?

Premere il tasto ▼ (decremento) per disattivare il cicalino quando è attivo.

Quali tipi di sensori di temperatura sono compatibili?

NTC (10 kΩ a 25°C), PTC (1000 Ω a 25°C), PT-100 (IEC751), segnali 0/2..10V, 0/4..20mA, o sonda ProNem Mini PMI-P.

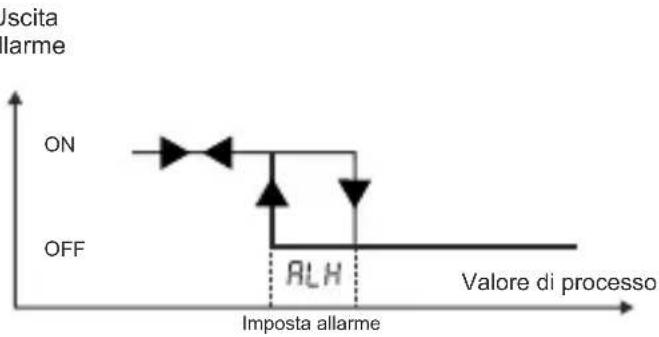

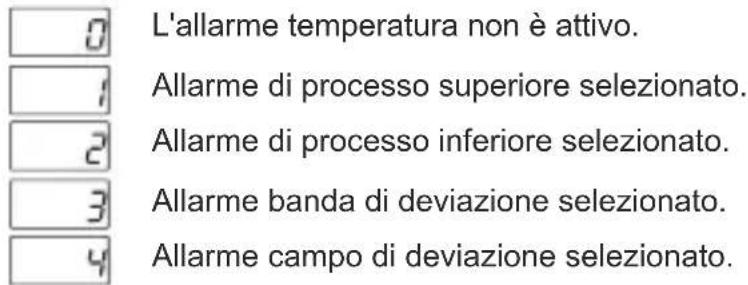

Come configurare un allarme di temperatura?

In modalità programmazione, impostare il parametro EASF per scegliere il tipo di allarme (alto, basso, banda). Impostare quindi la soglia EAST e l'isteresi EALH.

Qual è il significato dei LED sul pannello frontale?

LED A1: allarme temperatura; LED riscaldamento: uscita riscaldamento attiva; LED °C/°F: unità; LED %: modalità umidità; LED P: modalità programmazione; altri LED per umidificatore e allarmi.

Come reimpostare la password di programmazione?

La password è impostata nel parametro PAS (da 0 a 9999). Per rimuoverla, impostare PAS su 0. Se dimenticata, contattare il produttore.

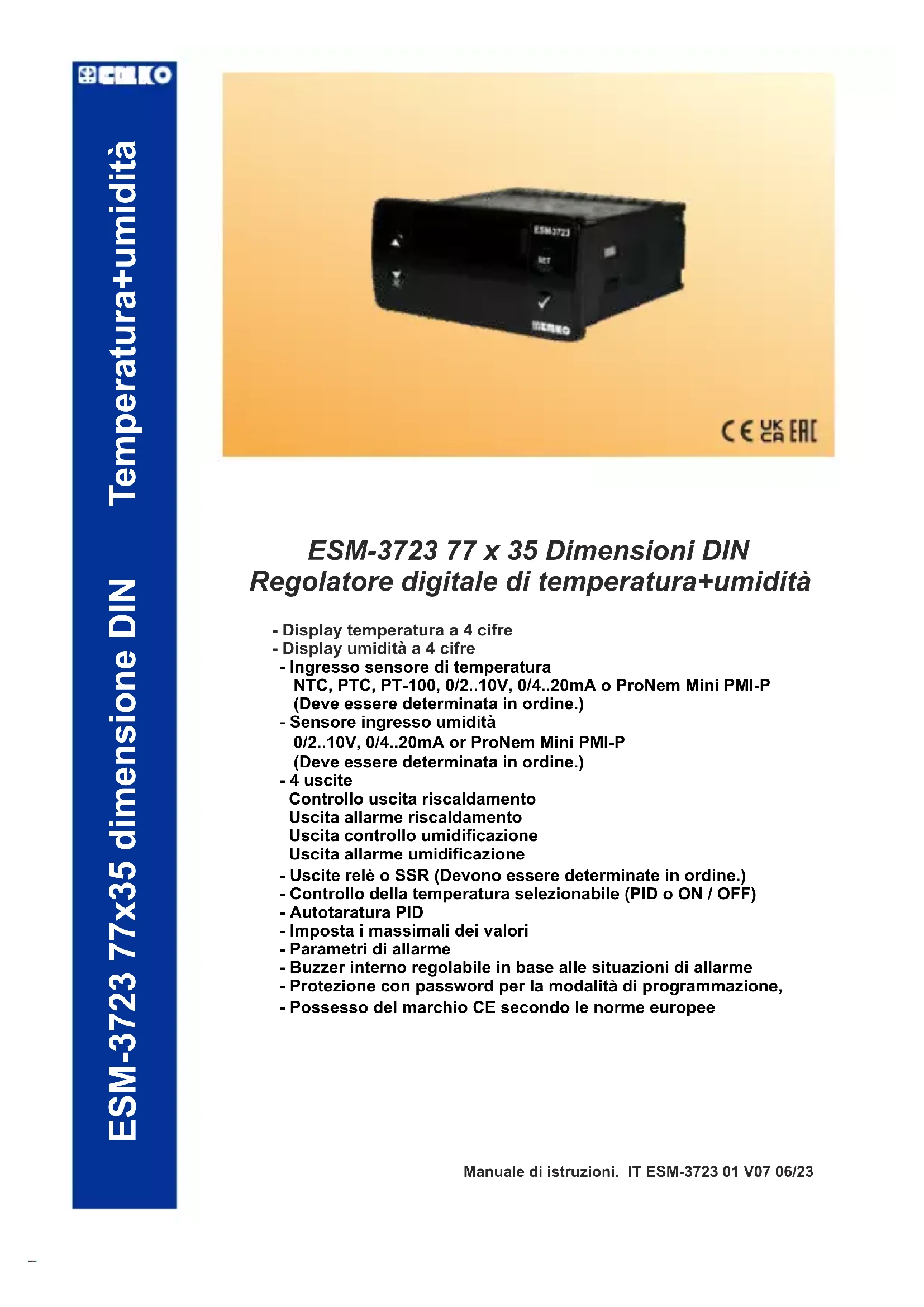

MANUALE UTENTE ESM3723 Emko

ESM-3723 77 x 35 Dimensioni DIN Regolatore digitale di temperatura+umidità

• Display temperatura a 4 cifre
• Display umidità a 4 cifre
• Ingresso sensore di temperatura NTC, PTC, PT-100, 0/2..10V, 0/4..20mA o ProNem Mini PMI-P (Deve essere determinata in ordine.)
• Sensore ingresso umidità 0/2..10V, 0/4..20mA or ProNem Mini PMI-P (Deve essere determinata in ordine.)
• 4 uscite Controllo uscita riscaldamento Uscita allarme riscaldamento Uscita controllo umidificazione Uscita allarme umidificazione
• Uscite relè o SSR (Devono essere determinate in ordine.)
• Controllo della temperatura selezionabile (PID o ON / OFF)
• Autotaratura PID
• Imposta i massimali dei valori
• Parametri di allarme
• Buzzer interno regolabile in base alle situazioni di allarme
• Protezione con password per la modalità di programmazione,
• Possesso del marchio CE secondo le norme europee

1. Prefazione

I dispositivi di controllo temperatura+umidità della serie ESM-3723, sono progettati per il controllo dei processi industriali. Il modulo di controllo PID o On/Off per il controllo del processo è un dispositivo che riesce a rispondere alle vostre particolari esigenze.

1.1 Caratteristiche ambientali

Temperatura di funzionamento : da -30 80 °C

Max. Umidità di funzionamento : 90% Rh (senza condensazione)

Altitudine : Fino a 2000 m.

Condizioni vietate:

Atmosfera corrosiva

Atmosfera esplosiva

Applicazioni domestiche (l'unità è solo per applicazioni industriali)

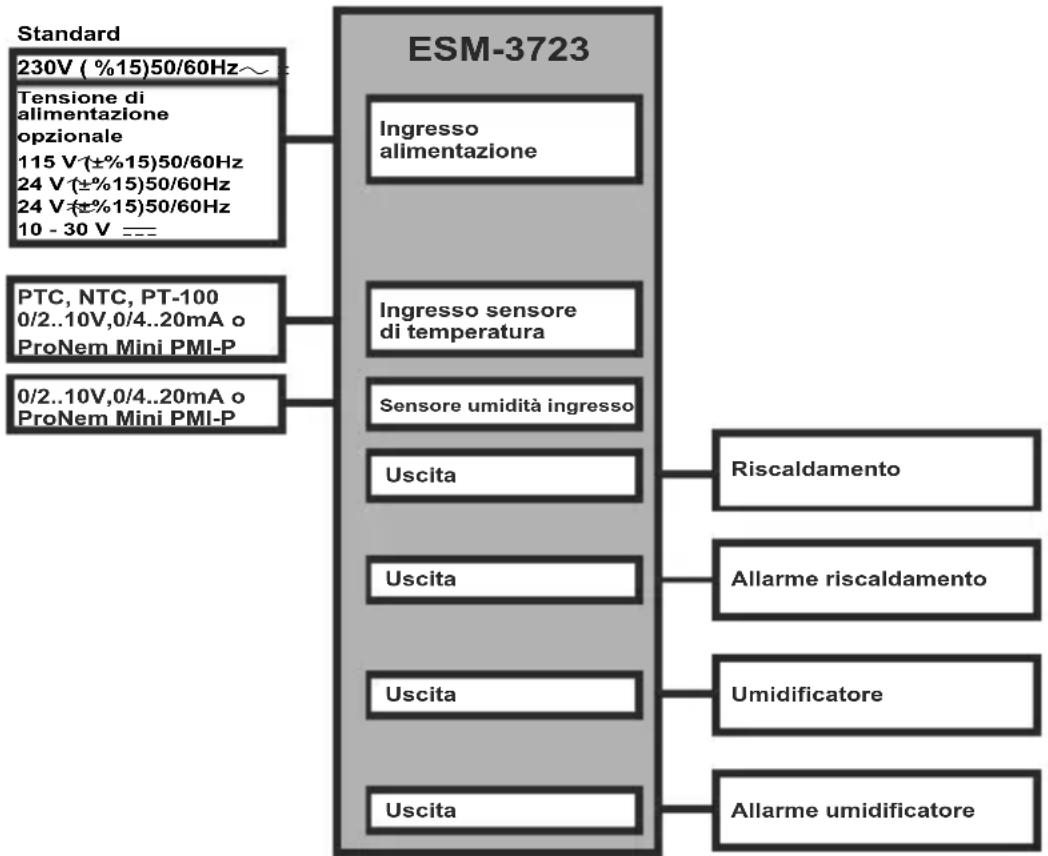

1.2 Caratteristiche generali

1.3 Installazione

Prima dell'installazione si raccomanda un'ispezione visiva di questo prodotto per individuare eventuali danni verificatisi durante la spedizione.

È responsabilità dell'utente assicurarsi che il prodotto venga installato da tecnici meccanici ed elettrici qualificati.

Se sussiste il pericolo di gravi incidenti derivanti da un guasto o difetto di questa unità, spegnere l'impianto e separare il collegamento elettrico del dispositivo dal sistema.

L'unità viene normalmente fornita senza interruttore di alimentazione o fusibile. Utilizzare l'interruttore di alimentazione e il fusibile come richiesto.

Assicurarsi di utilizzare la tensione di alimentazione nominale per proteggere l'unità da danni ed evitare guasti. Mantenere l'unità spenta fino al completamento di tutti i cablaggi, in modo da evitare scosse elettriche e problemi con l'unità.

Non tentare mai di smontare, modificare o riparare l'unità. La manomissione dell'unità può causare malfunzionamenti, scosse elettriche o incendi.

Non utilizzare l'unità in atmosfere gassose combustibili o esplosive.

Durante l'inserimento del dispositivo in un foro sul pannello metallico, l'installazione meccanica di alcune frese metalliche può causare lesioni alle mani, è necessario fare attenzione.

Il montaggio del prodotto su un sistema deve essere effettuato con i morsetti di montaggio in dotazione. Non effettuare il montaggio del dispositivo con morsetti di montaggio inadeguati. Assicurarsi che il dispositivo non cada durante il montaggio.

È responsabilità dell'utente se il dispositivo viene utilizzato in un modo non specificato in questo manuale di istruzioni.

1.4 Garanzia

EMKO Elektronik garantisce che il dispositivo fornito sia privo di difetti di materiale e di lavorazione. La presente garanzia ha una durata di due anni. Il periodo di garanzia decorre dalla data di consegna.

Questa garanzia risulta valida nel caso il cliente si trovi nel pieno rispetto dei doveri e responsabilità indicati nel documento di garanzia e nel manuale d'istruzione.

1.5 Manutenzione

Le riparazioni devono essere eseguite solo da personale formato e specializzato. Togliere

l'alimentazione al dispositivo prima di accedere alle parti interne.

Non pulire la custodia con solventi a base di idrocarburi (benzina, tricloroetilene, ecc.). L'uso di questi solventi può ridurre l'affidabilità meccanica del dispositivo. Utilizzare un panno inumidito con alcool etilico o acqua per pulire la custodia esterna in plastica.

1.6 Azienda produttrice

Informazioni sul Produttore:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Informazioni sul servizio di riparazione e manutenzione:

Emko Elektronik Sanayi ve Ticaret A.Ş.

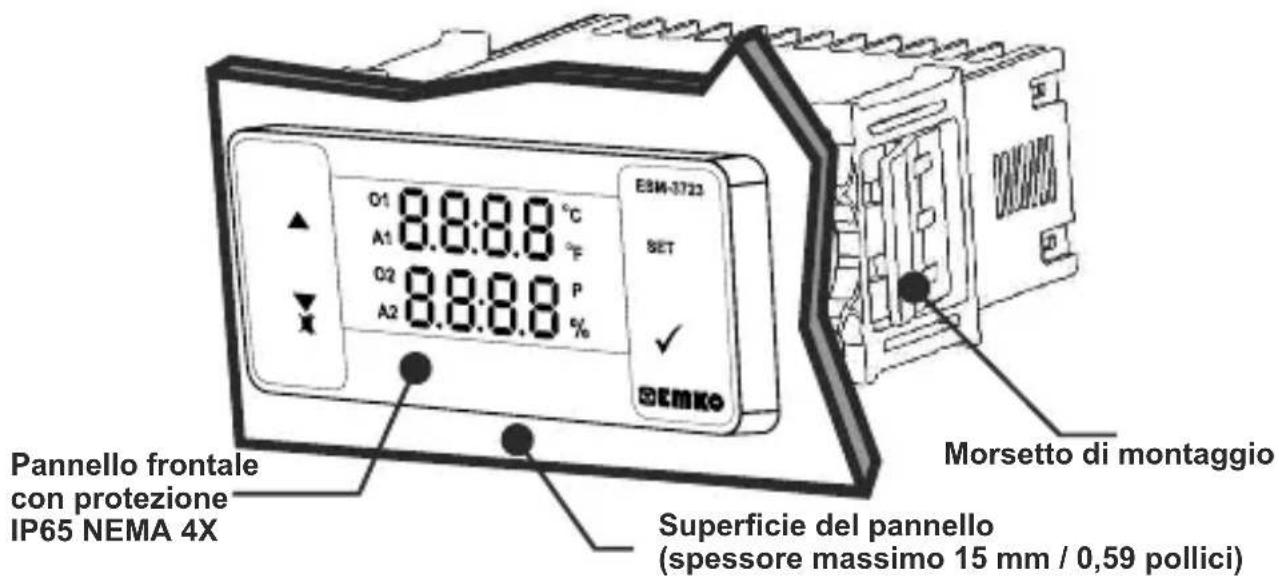

2. Descrizione generale

E8M-3723 SET ✓ EMKO O1 8.8:8.8 °C A1 8.8:8.8 °F O2 8.8:8.8 P A2 8.8:8.8 % Pannello frontale con protezione IP65 NEMA 4X Superficie del pannello (spessore massimo 15 mm / 0,59 pollici) Morsetto di montaggio

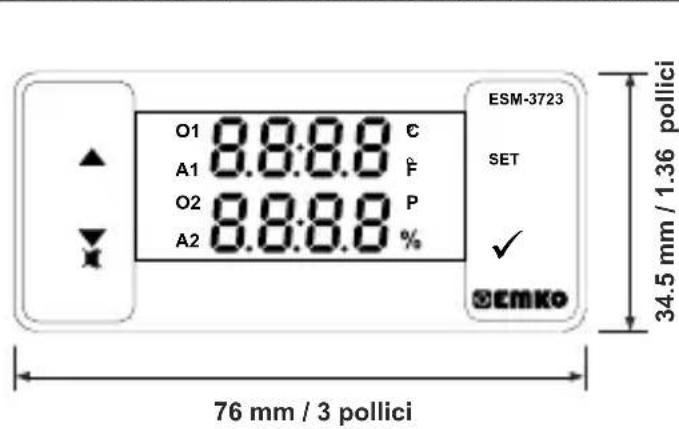

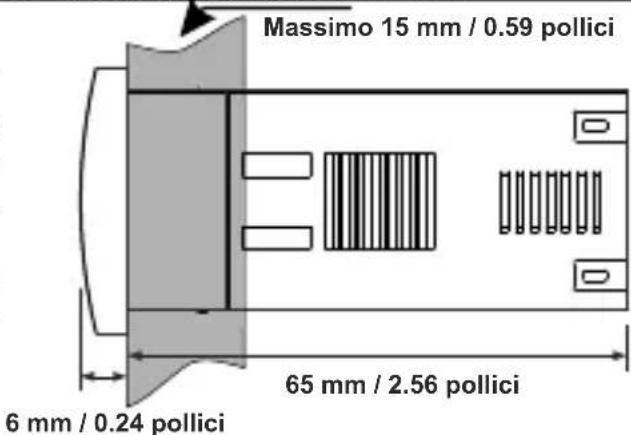

2.1 Vista frontale e dimensioni del Regolatore di temperatura ESM-3723

O1 8.8:8.8 °C A1 F O2 P A2 % 8.8:8.8 % ESM-3723 SET ✓ ©EMKO 34.5 mm / 1.36 pollici 76 mm / 3 pollici

Massimo 15 mm / 0.59 pollici 6 mm / 0.24 pollici 65 mm / 2.56 pollici

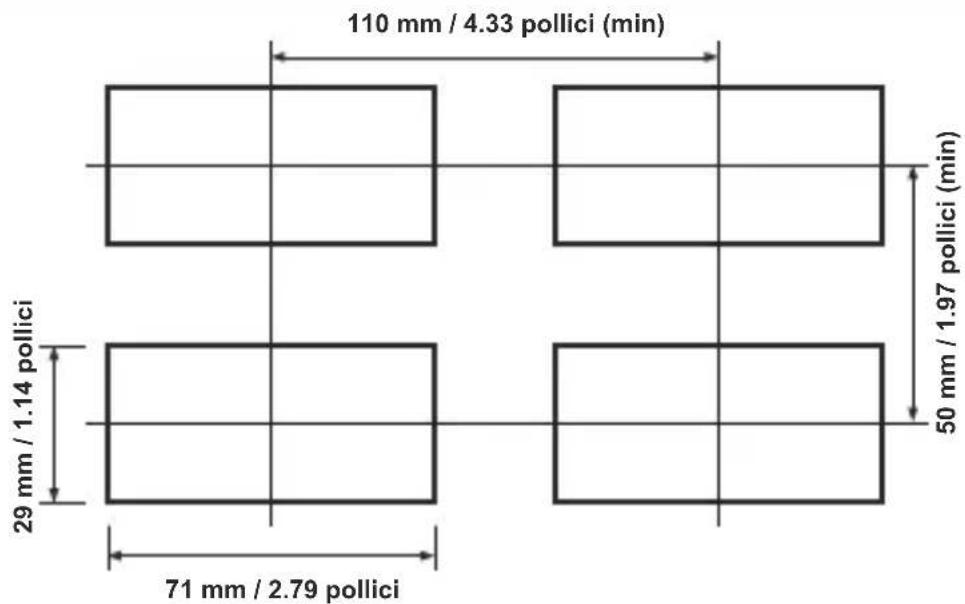

2.2 Ritaglio del pannello

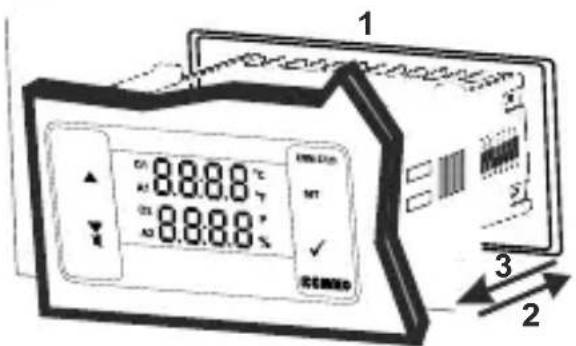

2.3 Montaggio e rimozione del pannello

1 8.8.8.8 °C AT 8.8.8.8° AT 8.8.8.8° MT ✓ 无相位移 3 2

1- Prima di montare il dispositivo nel pannello, assicurarsi che l'apertura sia della misura corretta. 2 - Inserire il dispositivo attraverso l'apertura. Se i morsetti di montaggio sono presenti sull'unità, estrarle prima di inserire l'unità nel pannello. 3 - Inserire i morsetti di montaggio nei fori di fissaggio collocati sui lati sinistro e destro del dispositivo e assicurarsi che l'unità risulti completamente ferma all'interno del pannello

01 8.8.8.8 ° A1 8.8.8.8 % 00 8.8.8.8 ° A2 8.8.8.8 % SIM-NTD M1 ✓ E3E40 1 2

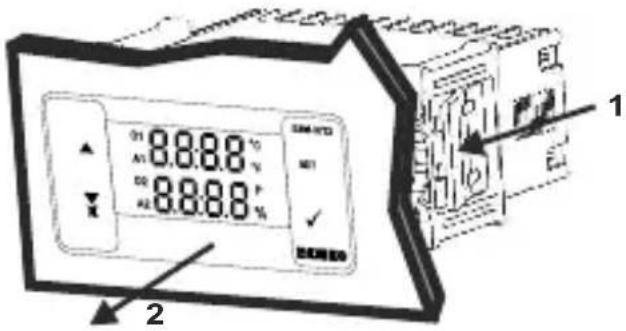

1-Tirare i morsetti di montaggio dalle prese di fissaggio a sinistra e a destra. 2-Tirare l'unità attraverso il lato anteriore del pannello

Prima di iniziare a rimuovere l'unità dal pannello, spegnere l'unità e il relativo sistema.

3. Schema elettrico

CAT II P/N : ESM-3723 1 2 3 4 5 6 7 8 9 10 11 12 N L

Ingresso sensore di temperatura

NTC, PTC, PT-100, 0/2..10V, 0/4..20mA oProNem Mini PMI-P Deve essere determinato in ordine.

Sensore umidità ingresso

0/2..10V, 0/4..20mA o ProNem Mini PMI-P Deve essere determinato in ordine.

Tensione di alimentazione

Deve essere determinato in ordine. Uscite a relè

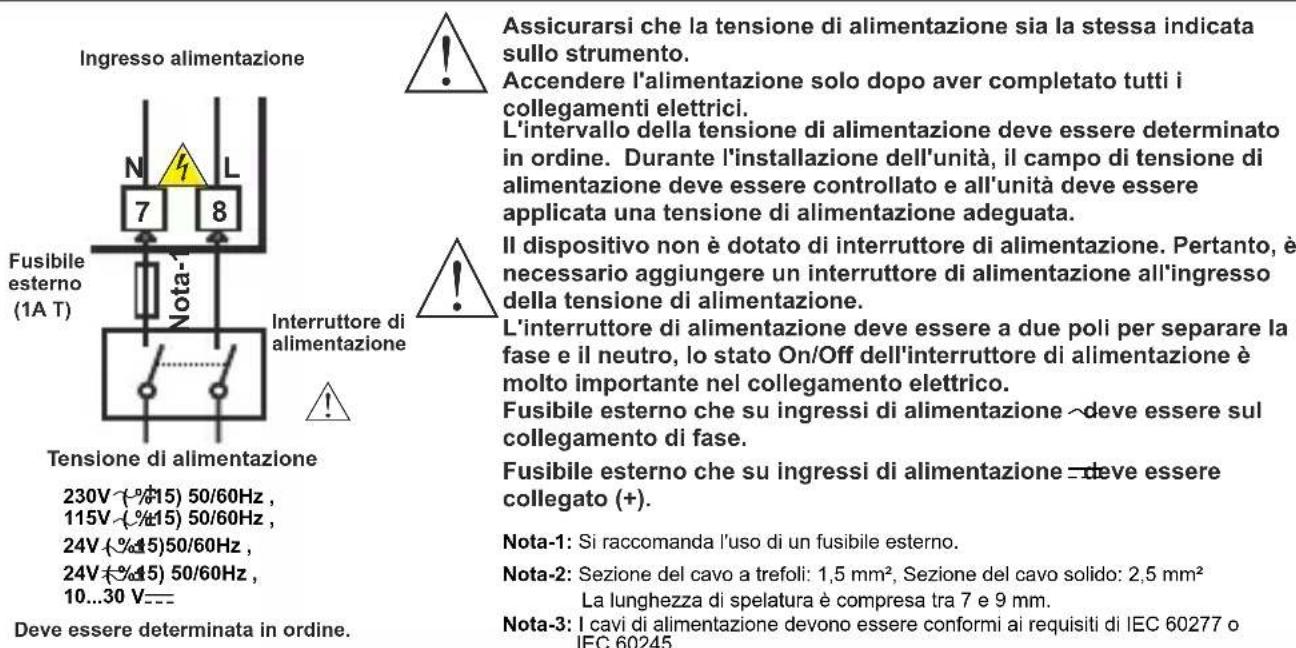

3.1 Tensione di alimentazione in ingresso Collegamento del dispositivo

Ingresso alimentazione Fusibile esterno (1A T) N 7 L Note-1 Tensione di alimentazione 230V (~15) 50/60Hz, 115V (~15) 50/60Hz, 24V (~15) 50/60Hz, 24V ~15) 50/60Hz, 10...30 V--- Deve essere determinata in ordine. Assicurarsi che la tensione di alimentazione sia la stessa indicata sullo strumento. Accendere l'alimentazione solo dopo aver completato tutti i collegamenti elettrici. L'intervallo della tensione di alimentazione deve essere determinato in ordine. Durante l'installazione dell'unità, il campo di tensione di alimentazione deve essere controllato e all'unità deve essere applicata una tensione di alimentazione adeguata. Il dispositivo non è dotato di interruttore di alimentazione. Pertanto, è necessario aggiungere un interruttore di alimentazione all'ingresso della tensione di alimentazione. L'interruttore di alimentazione deve essere a due poli per separare la fase e il neutro, lo stato On/Off dell'interruttore di alimentazione è molto importante nel collegamento elettrico. Fusibile esterno che su ingressi di alimentazione ~deve essere sul collegamento di fase. Fusibile esterno che su ingressi di alimentazione ~deve essere collegato (+). Nota-1: Si raccomanda l'uso di un fusibile esterno. Nota-2: Sezione del cavo a trefoli: 1,5 mm², Sezione del cavo solido: 2,5 mm² La lunghezza di spelatura è compresa tra 7 e 9 mm. Nota-3: I cavi di alimentazione devono essere conformi ai requisiti di IEC 60277 o IEC 60245

3.2 Etichetta del dispositivo e schema di collegamento

SCHEMA DI COLLEGAMENTO ∼ 230V

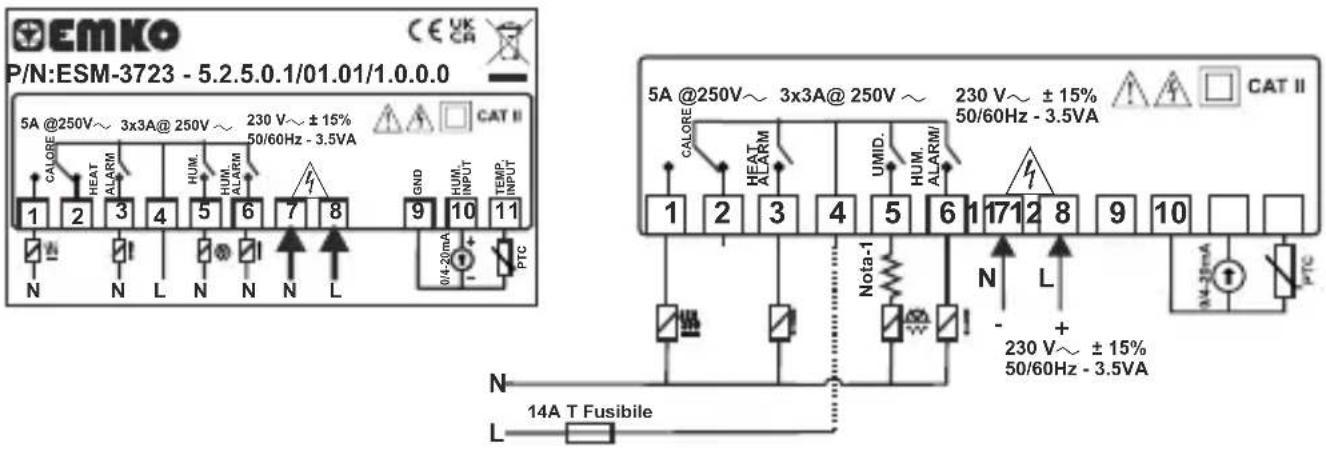

Connessione ingresso sensore di temperatura PTC e sensore di umidità 0/4..20mA

EMKO P/N:ESM-3723 - 5.2.5.0.1/01.01/1.0.0.0 5A @250V~ 3x3A@ 250V ~ 230 V~ ± 15% 50/60Hz - 3.5VA CALOBE HEAT ALARM HUM. HUM. ALARM N L N L GND HUM. INPUT TEMP. INPUT PTC 1 2 3 4 5 6 7 8 9 10 11 N N L N N L 5A @250V~ 3x3A@ 250V ~ 230 V~ ± 15% 50/60Hz - 3.5VA CALOBE HEAT ALARM UMID. HUM. ALARM/ Nota-1 N L N L + 230 V~ ± 15% 50/60Hz - 3.5VA N L 14A T Fusibile

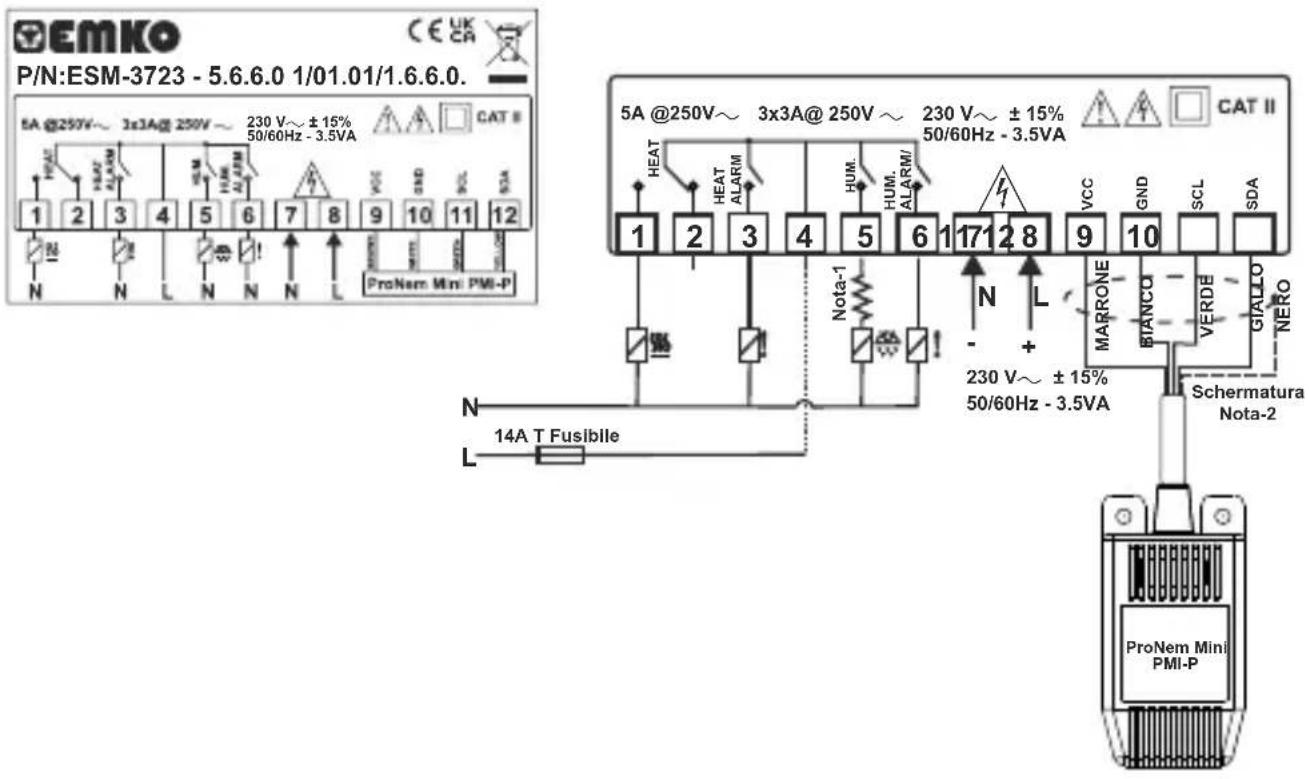

Connessione ingresso sensore di temperatura e umidità ProNem Mini PMI-P

EMKO P/N:ESM-3723 - 5.6.6.0 1/01.01/1.6.6.0. 5A @250V~ 3x3A@ 250V ~ 230 V~ ± 15% 50/60Hz - 3.5VA CAT # 1 2 3 4 5 6 7 8 9 10 11 12 N N L N N N L ProNam Min: PMI-P 5A @250V~ 3x3A@ 250V ~ 230 V~ ± 15% 50/60Hz - 3.5VA CAT II HEAT HEAT ALARM HUM. HUM ALARM/ 17128 VCC GND SCL SDA N L Nota-1 MARRONE BANCO VERDE GIALLU NERO 230 V~ ± 15% 50/60Hz - 3.5VA Schermatura Nota-2 ProNem Mini PMI-P 14A T Fusibile

Nota-1: Quando si utilizza l'umidificatore a ultrasuoni (alimentazione 30W....50W), l'utente deve collegare in serie la resistenza che si trova all'interno della scatola, come mostrato nello schema di collegamento, per evitare problemi del contatto di uscita del relè.

Nota-2: Il pin di schermatura (nero) deve essere collegato al numero 10 (GND) della morsettiera.

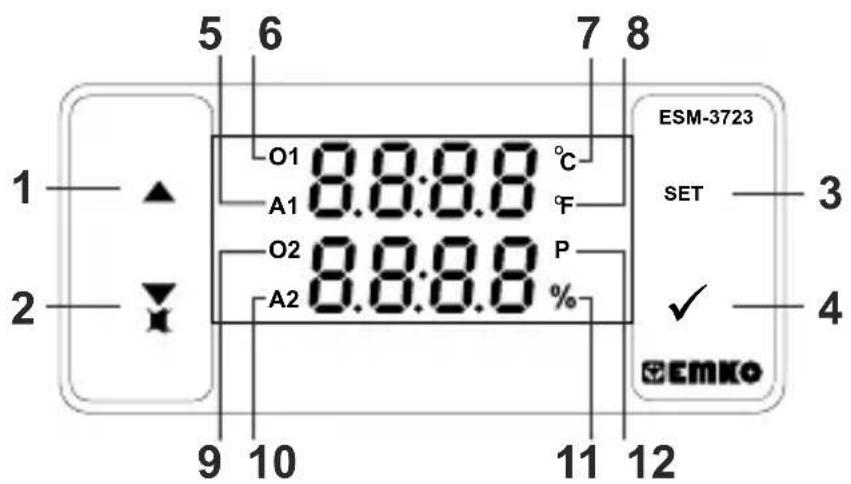

4. Definizione del pannello frontale e accesso ai menu

5 6 7 8 1 ▲ O1 8.8:8.8 °C A1 F O2 8.8:8.8 P A2 % 9 10 11 12 ESM-3723 SET 3 ✓ 4 EMKO

DEFINIZIONI TASTI

1. Pulsante di incremento:

** Nella schermata operativa principale, premere questo pulsante per modificare il valore del sensore di temperatura e umidità visualizzato.
** Viene utilizzato per aumentare il valore nelle schermate Imposta temperatura e umidità e nella modalità di programmazione.

2. Decremento, Silenziatore pulsante buzzer:

** Viene utilizzato per diminuire il valore nella schermata Imposta e nella modalità di programmazione.
** Viene utilizzato per silenziare il buzzer.

3. Pulsante Imposta:

** Nella schermata operativa principale; se questo pulsante viene premuto per la prima volta, viene visualizzato il valore impostato della temperatura. Il valore può essere modificato utilizzando i pulsanti di incremento e decremento. Quando si preme nuovamente il pulsante Invio, il valore viene salvato e in seguito viene visualizzato il valore impostato di umidità. Il valore può essere modificato utilizzando i pulsanti di incremento e decremento. Quando si preme nuovamente il pulsante Invio, il valore viene salvato e ritorna alla schermata operativa principale.

4.Pulsante invio:

** Per accedere alla schermata di programmazione; premere e tenere premuto questo pulsante per 5 secondi nella schermata operativa principale.
** Viene utilizzato per salvare il valore nelle schermate Imposta (Temperatura o umidità) e nella schermata di programmazione.

DEFINIZIONI LED

5.Led A1:

** Si attiva quando si verifica uno stato di allarme di temperatura.

6. Led O1:

** Questo led indica che l'uscita del riscaldamento è attiva.

7.Led Celsius:

** Indica che il dispositivo è in modalità °C.

8.Led Fahrenheit:

** Indica che il dispositivo è in modalità °F.

9. Led O2:

** Questo led indica che l'uscita dell'umidificatore è attiva.

10.Led A2:

** Questo led indica che l'uscita dell'allarme umidificatore è attiva.

11.Percentuale segno ledi:

** Indica che il dispositivo si trova nella schermata Imposta umidità o che l'uscita dell'umidificatore è attiva

12. Led di programma:

** Indica che il dispositivo è in modalità di programmazione.

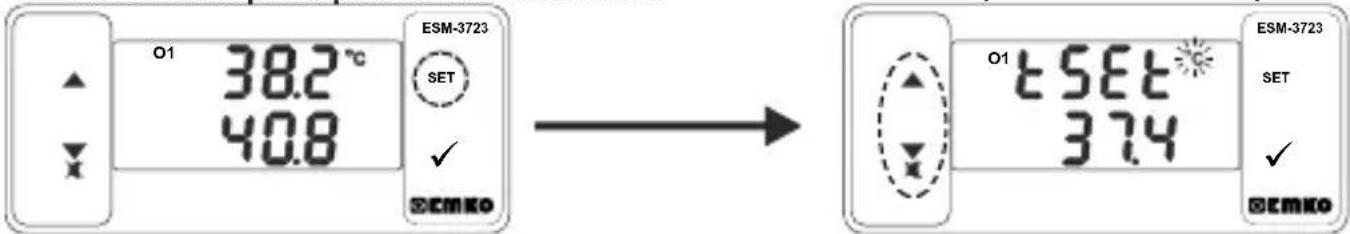

5. Modifica e salvataggio del valore impostato della temperatura e umidità

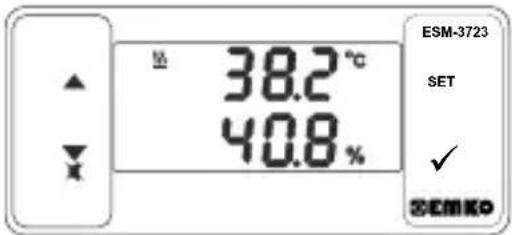

Schermata principale di funzionamento Schermata valore di impostazione della temperatura

Premendo il pulsante IMPOSTA si accende il led "S" e viene visualizzato il valore di temperatura impostato.

Il valore di temperatura impostato può essere modificato con i pulsanti di incremento e decremento.

Schermata valore di impostazione della temperatura

Schermata del valore impostato di umidità

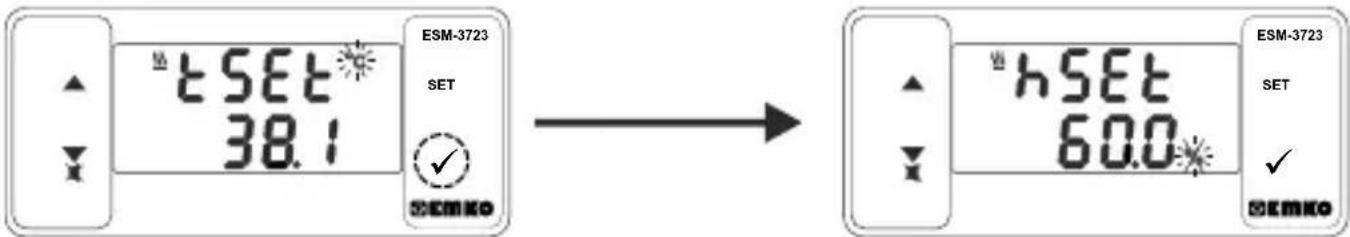

Premendo il pulsante IMPOSTA è possibile salvare il valore impostato della temperatura.

Va alla schermata del valore impostato di umidità.

Schermata del valore impostato di umidità

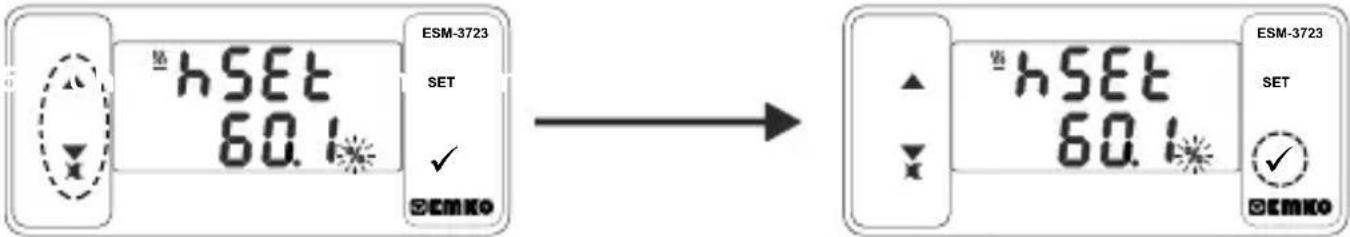

Il valore di umidità impostato può essere modificato con i pulsanti di incremento e decremento.

Schermata del valore impostato di umidità

Premendo il pulsante IMPOSTA si può salvare il valore impostato dell'umidità.

Schermata principale di funzionamento

Torna alla schermata operativa principale.

Parametro del valore impostato della temperatura (predefinito = 50°C)

Il valore di temperatura impostato può essere programmato tra il valore di temperatura minima impostata e il valore di temperatura massima impostata.

Imposta Nem Parametrisi (predefinito = 60%)

Il valore di umidità impostato può essere programmato tra il valore di umidità minima impostata e il valore di temperatura massima impostata.

Se non viene eseguita alcuna operazione nella modalità di modifica del valore impostato di umidità e del valore impostato di temperatura in modalità di modifica per 20 secondi, il dispositivo passa automaticamente alla schermata operativa principale.

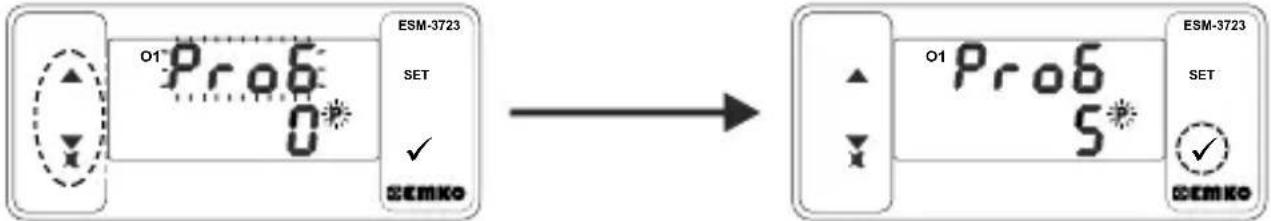

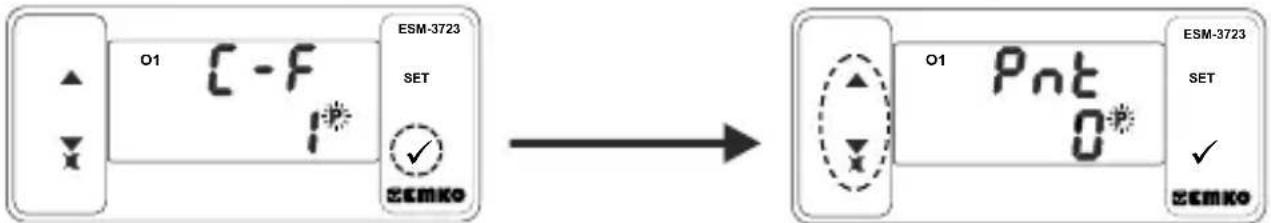

5.1 Programmazione della modalità di programmazione Elenco parametri

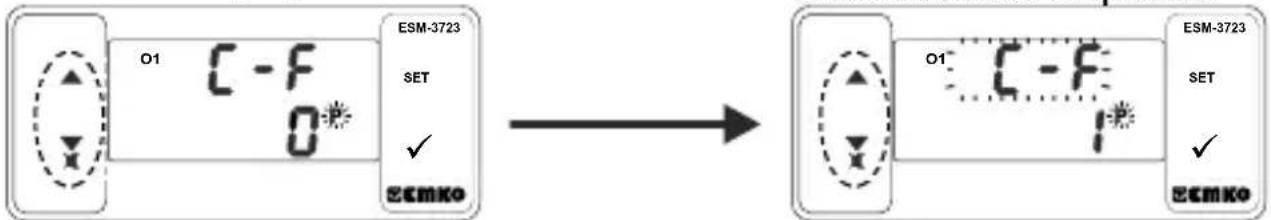

Parametro di selezione dell'unità di temperatura (predefinito = 0)

°C selezionato.

°F selezionato.

Parametro di abilitazione del separatore decimale (predefinito = 0)

Nessuno.

Solo parametri di temperatura con separatore decimale.

Solo parametri di umidità con separatore decimale.

Solo parametri di temperatura e umidità con separatore decimale.

Nota: Quando si modificano i valori dei parametri C-F o Pnt, i valori dei parame SET EHSB ESUL, TSuh, ToFt, RAST hRt h bRut ERun hSET hhSt hSul hSuh hoFt hASt hRt h nRut. bRuh devono essere modificati di conseguenza.

Nota: vengono mostrati i parametri ESSL, KuPL e ELOL, se si seleziona il tipo di ingresso analogico del sensore di temperatura (0/2..10V o 0/4..20mA).

Parametro di selezione della scala del sensore di temperatura (predefinito = 0)

Il campo di ingresso analogico (temperatura) viene determinato con questo parametro.

0..10V ^(1)b^(2)20mA Z Z

2..10V o 4..20mA Z (2)(1)

Parametro limite inferiore della scala del sensore di temperatura: (predefinito = 0)

Può essere regolato da -1999 a [uPL] -1). A questo valore l'ingresso diventa analogico;

Se L55! =0, a seconda del tipo di dispositivo 0V Z ^(3) o 0mA ^(2)

Se ESSL, a seconda del tipo di dispositivo 2V Z(Ω)4mA

Parametro limite superiore della scala del sensore di temperatura: (predefinito = 100)

Può essere regolato da (t|o| +1) a 9999. A questo valore l'ingresso diventa analogico;

A seconda del tipo di dispositivo 10V (1)b 20mA Z ^2 Z

Nota: vengono mostrati i parametri Eloi EuPL, se si seleziona il tipo di ingresso analogico del sensore di temperatura.

Parametro di selezione del controllo della temperatura On/Off o PID (predefinito = 0)

On - Off selezionato.

PID selezionato.

Nota: Se questo parametro è selezionato come 0, i parametri PID (RbUa P B, d E) non verrann rispettati. Se questo parametro è selezionato come 1, il parametro non verrà rispettato.

Parametro di selezione autotaratura (predefinito = □)

Il dispositivo non funziona.

Il dispositivo funziona.

PID - Parametro di controllo proporzionale (predefinito = 1.0)

Questo valore del parametro può essere regolato da 0.1 a 100.0.

PID - Parametro integrale (predefinito = 300)

Questo valore del parametro può essere regolato da 0 a 3600.

PID - Parametro derivato (predefinito = 60.0)

Questo valore del parametro può essere regolato da 0.0 a 999.9.

PID - Parametro del periodo di tempo (predefinito = 1)

Questo valore del parametro può essere regolato da 1 a 50.

(1) Risulta valido, se il tipo di dispositivo 0/2...10V === Ingresso sensore di temperatura.

(2) Risulta valido, se il dispositivo tipo 0/4...20mA — Ingresso sensore di temperatura.

Parametro isteresi di temperatura (predefinito = 0.1 °C)

Da 1 a 10°C per NTC,PTC, PT-100 (0°C, 100°C)

Da 1 a 18°F per NTC,PTC,PT-100 (32°F, 212°F)

Da 0.1 a 10.0°C per NTC, PTC, PT-100 (0.0°C, 100.0°C)

Da 0.1 a 18.0°F per NTC, PTC, PT-100 (32.0°F, 212.0°F)

Da 1 a 10°C per ProNem Mini PMI-P (-20°C, 80°C), Da 1 a 18°F per ProNem Mini PMI-P (-4°F, 176°F), Da 0.1 a 10.0°C per ProNem Mini PMI-P (-20.0°C, 80.0°C)

Da 0.1 to 18.0°F per ProNem Mini PMI-P (-4.0°F, 176.0°F).

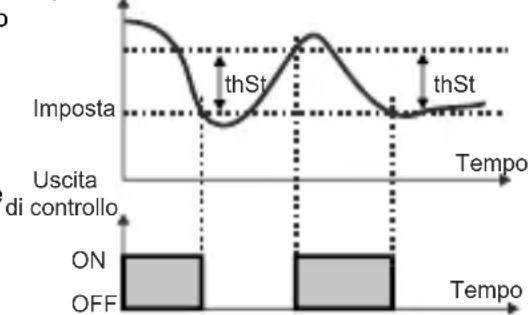

Nell'algoritmo di regolazione ON/OFF, si tenta di mantenere il valore di temperatura uguale al Temperatura

valore impostato aprendo o chiudendo l'ultimo elemento di comando. Sistema controllato ON/OFF, il valore di temperatura oscilla continuamente. Il periodo di oscillazione del valore di temperatura o l'ampiezza intorno al valore nominale varia a seconda del sistema controllato. Per ridurre il periodo di oscillazione del valore di temperatura, si forma una zona di soglia al di sotto o intorno al valore nominale e questa zona viene definita isteresi.

Temperatura

Parametro del valore minimo impostato di temperatura (predefinito = valore minimo della scala del dispositivo)

Il valore di temperatura impostato non può essere inferiore a questo valore. Questo valore del parametro può essere impostato dal valore minimo della scala del dispositivo al valore massimo impostato del parametro di temperatura.

Parametro del valore massimo impostato per l'umidità (predefinito = valore massimo della scala del dispositivo)

Il valore di temperatura impostato non può essere maggiore di questo valore. Questo valore del parametro può essere impostato dal valore minimo impostato del parametro di temperatura ESUL al valore massimo della scala del dispositivo.

Parametro di offset del sensore di temperatura (predefinito = 0)

Da -10 a 10°C, NTC,PTC, PT-100 (0°C, 100°C)

Da -18 a 18°F, NTC,PTC, PT-100 (32°F, 212°F)

Da -10.0 a 10.0°C, NTC, PTC, PT-100 (0.0°C, 100.0°C)

Da -18.0 a 18.0°F NTC, PTC, PT-100 (32.0°F, 212.0°F)

Da -10 a 10°C, ProNem Mini PMI-P (-20°C, 80°C), Da -18 a 18°F, ProNem Mini PMI-P (-4°F, 176°F), Da -10.0 a 10.0°C, ProNem Mini PMI-P (-20.0°C, 80.0°C), Da -18.0 a 18.0°F, ProNem Mini PMI-P (-4.0°F, 176.0°F)

Parametro di selezione della scala del sensore di umidità (predefinito = 0)

Il campo di ingresso umidità viene determinato con questo parametro.

0..10V ^(1) 0..20mA Z o ^(2) Z

2..10V ^(1) 4..20mA Z o Z ^(2)

Nota: h551 parametro tipo di dispositivo ProNem Mini PMI-P non viene rispettato. Parametro isteresi di umidità (predefinito = 1)

Da 1 a 10 per il sensore di umidità (0%RH, 100%RH)

Da 0.1 a 10.0 per il sensore di umidità (0,0%RH, 100,0%RH)

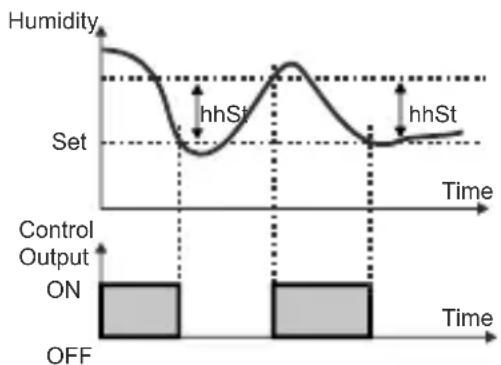

Nell'algoritmo di regolazione ON/OFF, si tenta di mantenere il valore di umidità uguale al valore nominale aprendo o chiudendo l'ultimo elemento di comando. Sistema controllato ON/OFF, il valore di temperatura oscilla continuamente. Il periodo di oscillazione del valore di temperatura o l'ampiezza intorno al valore nominale varia a seconda del sistema controllato. Per ridurre il periodo di oscillazione del valore di temperatura, si forma una zona di soglia al di sotto o intorno al valore nominale e questa zona viene definita isteresi.

(1) Risulta valido, se il tipo di dispositivo 0/2...10V --- Ingresso sensore di umidità.

(2) Risulta valido, se il dispositivo tipo 0/4...20mA — Ingresso sensore di umidità.

Parametro del valore minimo impostato per l'umidità (predefinito = valore minimo della scala del dispositivo) Il valore di umidità impostato non può essere inferiore a questo valore. Questo valore del parametro può essere regolato dal valore minimo della scala del dispositivo al valore massimo impostato del parametro di umidità

Parametro del valore massimo impostato per l'umidità (predefinito = valore massimo della scala del dispositivo)

Il valore di umidità impostato non può essere maggiore di questo valore. Questo valore del parametro può essere regolato dal parametro minimo del valore impostato di umidità [HSUL] al valore massimo della scala del dispositivo.

Parametro di offset del sensore di umidità (predefinito = 0.0)

Da -10 a 10%RH per il sensore di umidità (0%RH-100%RH)

Da -10.0 a 10.0%RH per il sensore di umidità (0.0%RH-100.0%RH)

Parametro di selezione della funzione di allarme temperatura (predefinito = 0)

0 L'allarme temperatura non è attivo. 1 Allarme di processo superiore selezionato. 2 Allarme di processo inferiore selezionato. 3 Allarme banda di deviazione selezionato. 4 Allarme campo di deviazione selezionato.

Nota: se questo parametro è selezionato come 0, i parametri di allarme di temperatura. RS, RL, RUL, RUh, RdL e RPd non verranno rispettati.

Parametro impostazione allarme temperatura (predefinito = 50,0 °C)

Questo valore del parametro può essere programmato tra il parametro dell'allarme di temperatura minima impostata e il parametro dell'allarme di temperatura massima impostata.

Parametro isteresi allarme temperatura (predefinito = 0)

Questo valore del parametro può essere regolato da 0 a %50 della scala del dispositivo.

Parametro minimo impostato per l'allarme (predefinito = valore minimo della scala del dispositivo) se l'allarme temperatura è attivo, questo valore del parametro può essere impostato dal valore minimo della scala del dispositivo al valore massimo impostato del parametro dell'allarme di temperatura [RUH]

Parametro massimo impostato per l'allarme (predefinito = valore massimo della scala del dispositivo) se l'allarme temperatura è attivo, questo valore del parametro può essere regolato dal valore di allarme temperatura impostato parametro [RUL] al valore massimo della scala del dispositivo.

Parametro allarme temperatura sul tempo di ritardo (predefinito = 0)

L'allarme di temperatura sul tempo di ritardo può essere definito con questo parametro. Può essere regolato da 0 to 99 minuti.

Parametro ritardo allarme temperatura dopo l'accensione (predefinito = 0)

Quando viene applicata per la prima volta l'alimentazione al dispositivo, questo ritardo deve essere esaurito perché si attivi l'allarme di temperatura. Può essere regolato da 0 to 99 minuti.

Parametro di selezione della funzione di allarme umidità (predefinito = 0)

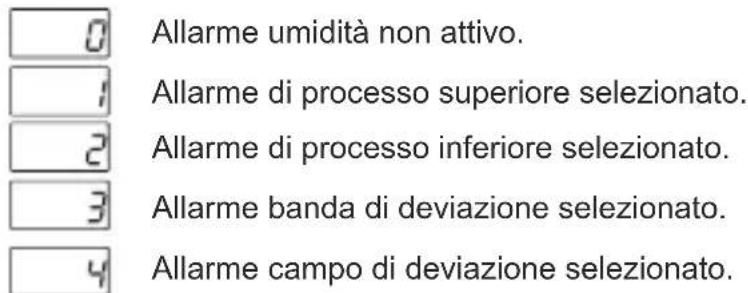

0 Allarme umidità non attivo. 1 Allarme di processo superiore selezionato. 2 Allarme di processo inferiore selezionato. 3 Allarme banda di deviazione selezionato. 4 Allarme campo di deviazione selezionato.

Nota: se questo parametro è selezionato come 0, i parametri di allarme umidità hRSt hALh hRAU, hRAUh, hRAUd e hRAUd non verranno rispettati.

Parametro dell'allarme umidità impostato (predefinito = 60)

Questo valore del parametro può essere programmato tra il parametro dell'allarme di umidità minima impostata hRut e il parametro dell'allarme di umidità massima impostata hRut.

Parametro isteresi allarme umidità (predefinito = 0)

Questo valore del parametro può essere regolato da 0 a %50 della scala del dispositivo.

Parametro minimo impostato umidità (predefinito = valore minimo della scala del dispositivo) se l'allarme umidità è attivo, questo valore del parametro può essere regolato dal valore minimo della scala del dispositivo al valore massimo impostato del parametro dell'allarme umidità.

Parametro massimo impostato umidità (predefinito = valore massimo della scala del dispositivo) se l'allarme umidità è attivo, questo valore del parametro può essere regolato dal parametro minimo impostato di allarme umidità al valore massimo della scala del dispositivo.

Parametro tempo di ritardo allarme umidità (predefinito = 0)

Il tempo di ritardo allarme umidità può essere definito con questo parametro. Può essere regolato da 0 to 99 minuti.

Parametro ritardo allarme umidità dopo accensione (predefinito = 0)

Quando viene applicata per la prima volta l'alimentazione al dispositivo, questo ritardo deve essere esaurito perché si attivi l'allarme umidità. Può essere regolato da 0 to 99 minuti.

Parametro di selezione della funzione buzzer (predefinito = 0)

Il buzzer non è attivo.

Il buzzer si attiva in caso di l'allarme di temperatura

Il buzzer si attiva in caso di l'allarme di umidità

Il buzzer si attiva in caso di guasti del sensore di temperatura.

Il buzzer si attiva in caso di guasti del sensore dell'umidità.

Il buzzer si attiva in caso di guasti del sensore di temperatura o di allarme di temperatura.

Il buzzer si attiva in caso di guasti del sensore di umidità o allarme di umidità.

Il buzzer si attiva in caso di guasti del sensore di temperatura o guasti del sensore umidità.

Il buzzer si attiva in caso di guasti del sensore di temperatura o guasti del sensore umidità o allarme di temperatura o allarme umidità.

Tempo buzzer attivo (predefinito = \_\_\_\_ )

Se il valore del parametro di selezione della funzione buzzer |buF| = 0, questo parametro non viene rispettato. Il tempo di attivazione del buzzer può essere definito con questo parametro. Può essere regolato da 1 to 99 minuti. Quando questo parametro è 1, se si preme il pulsante di decremento, si osserva . In questa condizione il buzzer è attivo finché non viene premuto il pulsante silenziatore del buzzer.

Parametro di protezione pulsanti (predefinito = 0)

Non vi è alcuna protezione.

Il valore di temperatura impostato non può essere modificato.

Il valore di umidità impostato non può essere modificato.

Il valore di temperatura impostato e il valore di umidità impostato non possono essere modificati

Password di accesso modalità di programmazione (predefinito = 0)

Viene utilizzata per accedere alla modalità di programmazione. Può essere regolato da 0 to 9999. Se è 0, non viene inserita la password per l'accesso ai parametri. Se la schermata della password non è impostata come "12", se l'utente immette '12' nella schermata della password, si accede ai parametri e, che possono essere modificati.

5.2 Graphics uscita di allarme dell'ESM-3723

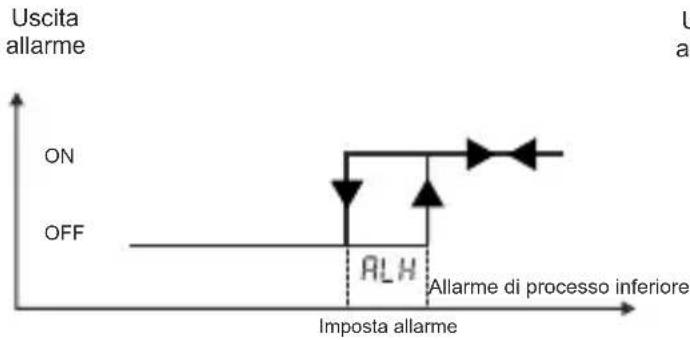

Allarme di processo superiore

Uscita allarme ON OFF ALH Allarme di processo inferiore Imposta allarme

Allarme di processo inferiore

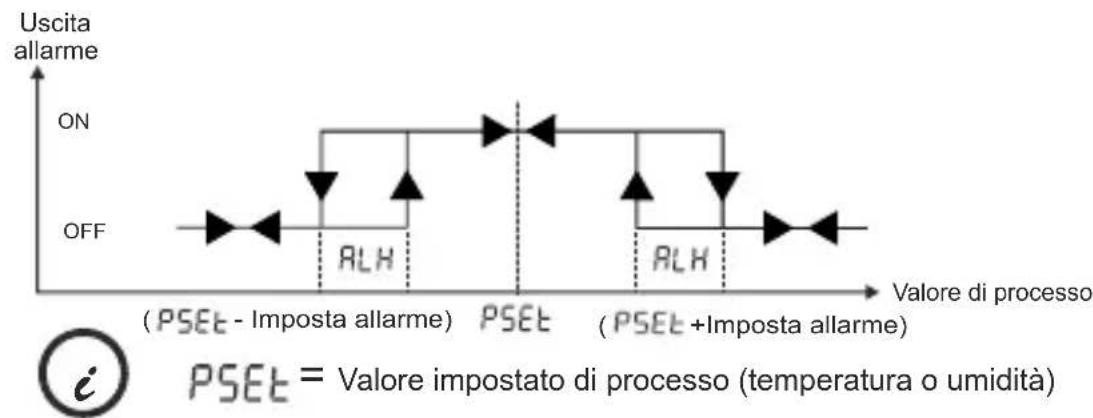

Allarme banda di deviazione

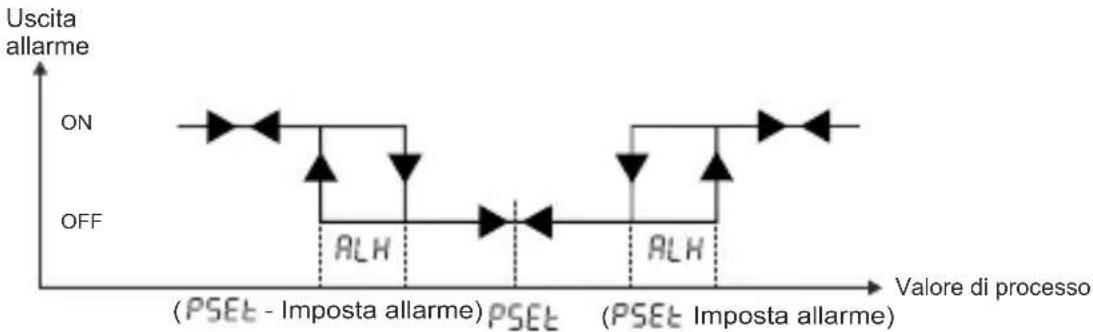

Allarme del campo di deviazione

5.3 Messaggi di errore in ESM 3723

1-5br Schermo lampeggiante guasto del sensore di temperatura. Il collegamento del sensore è errato o non c'è alcun collegamento del sensore. Durante la visualizzazione di questo messaggio su questo display, se la selezione della funzione buzzer buf è 3, 5, 7 o 8, il buzzer interno inizia a funzionare.
2-56r2 Schermo lampeggiante guasto del sensore di umidità. Il collegamento del sensore è errato o non c'è alcun collegamento del sensore. Durante la visualizzazione di questo messaggio su questo display, se la selezione della funzione buzzer buf è 4, 6,7 o 8, il buzzer interno inizia a funzionare.
3- Nella schermata operativa principale, se il display superiore lampeggia, significa che s'interrompe l'allarme di temperatura e l'uscita dell'allarme è attiva. Se la selezione della funzione buzzer buffè 1,5 o 8 il buzzer interno inizia a funzionare.

4 - Nella schermata operativa principale, se il display inferiore lampeggia, significa che s'interrompe l'allarme di umidità e l'uscita dell'allarme è attiva. Se la selezione della funzione buzzer buF è 2, 6 o 8 il buzzer interno inizia a funzionare.

5 - Errore di autotaratura della temperatura. tErr Appare sulla schermata principale. Questo errore si verifica quando la temperatura letta dal sensore è più vicina al valore del valore impostato la processo che al 5% della scala. (5°C per il sensore ProNem Mini PMI-P) L'operazione di autotaratura non è consentita.

5.5 Accesso alla modalità di programmazione, modifica e salvataggio dei parametri

Schermata operativa principale

O1 38.2 °C 40.8 % ESM-3723 SET ✓ SEMko → O1 Pro6 ESM-3723 SET ✓ SEMko

Premendo il pulsante IMPOSTA per 3 secondi, si accende il led "P". Se la modalità di programmazione con cui si immette la password è diversa da 0, verrà seguita la modalità di programmazione della schermata iniziale.

Nota1: Se la password di accesso alla modalità di programmazione è 0, viene utilizzata la schermata dell'unità di temperatura invece della schermata di programmazione P-5

Schermata di accesso alla modalità di programmazione

Premere il pulsante IMPOSTA per accedere alla schermata di immissione della password.

Schermata di immissione della password

Entrare nella modalità di programmazione accedendo alla password con i pulsanti di incremento e decremento.

Schermata di immissione della password

Premere il pulsante IMPOSTA/OK per l'immissione della password.

Nota2: Se la password di accesso per la modalità di programmazione è 0, sono accessibili solo tre parametri e i valori dei parametri possono essere modificati.

Schermata di programmazione

O1 C-F SET ✓ ECMko ESM-3723 O1 C-F SET ✓ ECMko ESM-3723

Premere il pulsante IMPOSTA per accedere al valore del parametro. Premere il pulsante incrementale per accedere al parametro successivo, premere il pulsante decremento per accedere al parametro precedente.

Valore del parametro di selezione unità di temperatura

O1 C - F ESM-3723 SET ✓ ECMKo

Modifica il valore con i pulsanti di incremento e decremento.

Valore del parametro di selezione unità di temperatura

Premere il pulsante imposta per salvare il parametro.

Schermata di selezione per l'abilitazione del separatore decimale

Premere il pulsante incrementale per accedere al parametro successivo, premere il pulsante decremento per accedere al parametro precedente.

Se non viene eseguita alcuna operazione in modalità di programmazione per 20 secondi, il dispositivo passa automaticamente alla schermata operativa principale.

6. Metodo di autotaratura

Il metodo di autotaratura è utilizzato per determinare i parametri PID utilizzati dal dispositivo.

Avvio dell'operazione di autotaratura (Step Response Tuning) da parte dell'utente:

• Regolare il controllo della temperatura on/off o il parametro PID ( - o = 1 )
• Regolare il parametro di selezione dell'autotaratura ( ETUnE = YES )
• Nella schermata principale “Regolazione” e i valori di temperatura devono essere alternati.

Se l'operazione di autotaratura viene conclusa senza problemi, il dispositivo salva in memoria i nuovi coefficienti PID e continua a funzionare.

Il parametro EUnE viene regolato automaticamente no.

NOTA: Il valore di temperatura letto dal sensore deve essere inferiore al 5% del valore di processo impostato per avviare l'operazione di autotaratura. (5°C per il sensore ProNem Mini PMI-P).

Annullamento dell'operazione di autotaratura (Step Response Tuning):

1 - Se il sensore si interrompe;
2 - Se l'operazione di autotaratura non può essere completata in 8 ore;
3 - Se l'utente regola ûUnE parametro 99;
4- Durante l'operazione di autotaratura se l'utente modifica il controllo della temperatura da pid a on/off;
5 - Se il valore di processo impostato viene modificato durante l'operazione di autotaratura;

L'autotaratura viene annullata. "Regolazione" non viene visualizzato. Quindi, senza modificare i parametri PID, il dispositivo continua a funzionare con i precedenti parametri PID.

1. Specifiche

Tipo di dispositivo	: Regolatore temperatura+umidità
Alloggiamento&Montaggio	: 76 mm x 34.5 mm x71 mm Custodia in plastica per pannello Apertura pannello 71 x 29 mm.
Protezione contro gli impatti meccanici	: 1 Joule (IK06)
Classe di Protezione	: Ip65 anteriore, Ip20 posteriore
Peso	: circa 0,2 Kg
Classificazioni ambientali	: Standard, per interni a un'altitudine inferiore ai 2000 metri senza condensazione di umidità.
Temperatura di conservazione / funzionamento	: da -30 °C à +80 C / -30 C a +80 C
Conservazione / Umidità di funzionamento	: 90 % max. (Nessuna condensazione)
Installazione	: installazione fissa
Categoria di sovratensione	: II.
Grado di inquinamento	: II, ufficio o posto di lavoro, nessun inquinamento conduttivo
Condizioni operative	: continua
Tensione di alimentazione e potenza	: 230V~ (± %15) 50/60Hz - 3.5VA: 115V~ (± %15) 50/60Hz - 3.5VA: 24V~ (± %15) 50/60Hz - 3.5VA: 24V~ (± %15) 50/60Hz - 3.5VA: 10-30V= 3.5W
Ingresso sensore di temperatura	: NTC, PTC, PT-100,0/2..10VZ,0/4..20mAZ o ProNem Mini PMI-P
Tipo di ingresso NTC	: NTC (10 kΩ @25 °C )
Tipo di ingresso PTC	: PTC (1000 Ω @25 °C )
Tipo di ingresso termoresistenza	: PT-100 IEC751 (ITS90 )
Tipo di ingresso umidità	: 0/2..10V=,0/4..20mA= o ProNem Mini PMI-P
Precisione	: ± 1 % del fondo scala
Protezione dall'interruzione del sensore	: Di classe superiore
Modulo di controllo	: PID o ON / OFF

Uscite a relè

: 5 A@250 V ∼ a carico resistivo (uscita riscaldamento)

: 3 A@250 V ∼ a carico resistivo ((Riscaldamento, (Allarme riscaldamento), (Umidificatore), (Allarme umidificatore))

: massimo 30mA, massimo 15V

: Display a LED da 8 mm Rosso a 4 cifre

: 8 mm Verde Display a LED a 4 cifre verde

: P (verde), % (verde), °C (rosso), °F (rosso),

uscita umidificatore (rosso), uscita allarme umidificatore (rosso) Uscita di riscaldamento (rosso), Allarme riscaldamento (rosso)

Uscita opzionale driver SSR

Display di temperatura

Display umidità

Display a LED

: ^3 83dB

Buzzer interno

Approvazioni

1. Altre Informazioni

	Tensione di alimentazioneA
2	24V~ (±%15) 50/60Hz - 3.5VA
3	24V~ (±%15) 50/60Hz - 3.5VA
4	115V~ (±%15) 50/60Hz - 3.5VA
5	230V~ (±%15) 50/60Hz - 3.5VA
8	10 - 30 V = 3.5W
B	Ingresso sensore di temperatura	Scala (°C/°F)
1	PT 100, IEC751(ITS90)	0°C/32°F ;100°C/212°F
2	PTC (Nota-1)	0°C/32°F ;100°C/212°F
3	NTC (Nota-1)	0°C/32°F ;100°C/212°F
4	Tensione ingresso 0/2..10Vdc	Definito dall'utente
5	Corrente ingresso 0/4..20mA	Definito dall'utente
6	ProNem Mini PMI-P	-20°C/-4°F ; 80°C/176°F
C	Sensore umidità ingresso	Scala (%)
4	Tensione ingresso 0/2..10Vdc	0% - 100%
5	Corrente ingresso 0/4..20mA	0% - 100%
6	ProNem Mini PMI-P	0% - 100%

E	Uscita riscaldamento
1	Uscita a relè (5 A@250 V~,a carico resistivo 1NC ,1 NO)
2	Uscita driver SSR (massimo 30mA, massimo 15V)
FG	Uscita umidificatore
01	Uscita a relè (3A@250 V~, a carico resistivo,1 NO)
HI	Uscita allarme riscaldamento
01	Uscita a relè (3A@250 V~, a carico resistivo,1 NO)
U	Uscita allarme umidificatore
1	Uscita a relè (3A@250 V~, a carico resistivo,1 NO)
V	Temp. sensore fornito con ESM-3723
0	Nessuno.
1	PTC-M6L40.K1.5 (Sonda aria PTC con cavo in silicone da 1,5 mt)
2	PTCS-M6L30.K1.5 1/8" (Sonda per liquidi PTC con cavo in silicone da 1,5 mt)
3	NTC-M5L20.K1.5 (Sonda NTC, stampata in termoplastica con cavo da 1,5 m per applicazioni di raffreddamento)
4	NTC-M6L50.K1.5 (sonda NTC custodia in acciaio inox con 1,5 m di cavo per applicazioni di raffreddamento)
6	ProNem Mini PMI-P (cavo da 2,5 m per applicazioni di temperatura e umidità)
9	Cliente

Tutte le informazioni relative all'ordine del regolatore di temperatura+umidità ESM-3723 sono indicate nella tabella sopra riportata. L'utente può creare la configurazione del dispositivo appropriato in base alle informazioni e codici presenti nella tabella e convertirli in codici per l'ordine. In primo luogo, deve essere determinata la tensione di alimentazione poi altre specifiche. Si prega di compilare gli spazi vuoti del codice d'ordine in base alle proprie esigenze. Si prega di contattarci nel caso le vostre esigenze siano fuori dagli standard.

Nota-1: Se il tipo di ingresso è selezionato come PTC o NTC (BC= 2, 3), il sensore di temperatura viene fornito con il dispositivo. Per questo motivo, se il tipo di ingresso è selezionato come PTC, il tipo di sensore (V = 0,1 o 2) o se il tipo di ingresso è selezionato come NTC, il tipo di sensore (V =0, 3 o 4) deve essere dichiarato nei dati di ordinazione.

I parametri devono essere impostati in base all'uso desiderato, prima della messa in servizio del dispositivo.

Una configurazione incompleta o errata può causare situazioni pericolose.

Si consiglia di utilizzare l'uscita SSR che utilizza l'algoritmo di controllo PID del dispositivo a causa della limitata durata meccanica del contatto di uscita a relè. Nel dispositivo con algoritmo di controllo ON/OFF, il parametro isteresi deve essere impostato a un valore adeguato al sistema, per evitare un'eccessiva commutazione del relè.

Grazie mille per aver scelto di utilizzare i prodotti Emko Elektronik, visitate la nostra pagina web per scaricare il manuale utente dettagliato.

Il tuo partner tecnologico

www.emkoelektronik.com.tr
