MANUALE UTENTE EZM-4950 Emko

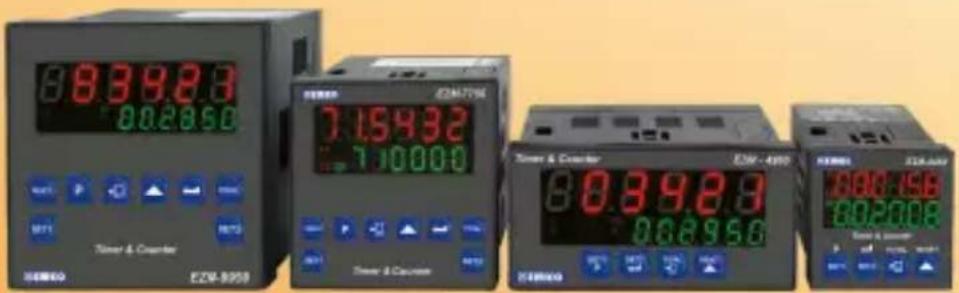

Temporizzatori e contatori programmabili EZM-4450,EZM-4950,EZM-7750,EZM-9950

80392.3 802850 EZW-4350 EZW-4350 EZW-4350 EZW-4350 EZW-4350 EZW-4350 EZW-4350 EZW-4350 EZW-4350 EZW-4350 EZW-4350 EZW-4350 EZW-4350 Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Counter Taser & Cuamn Taser & Cuamn Taser & Cuamn Taser & Cuamn Taser & Cuamn Taser & Cuamn Taser & Cuamn Taser & Cuamn Taser & Cuamn Taser & Cuamn Taser & Cuamn Taser & Cuamn Taser & Cuamn Taser & Cuamn Taser & Cuamn EZW-8350

cRus CE UK CA EAC

Temporizzatore e contatore programmabili a ingresso universale con sistema di moduli di uscita EZM-4450,EZM-4950,EZM-7750,EZM-9950

• Display di processo a 6 cifre (PV) e del valore impostato a 6 cifre (SV)
• Funzionamento con 2 valori impostati
• Ingressi di reset, pausa e conteggio ChA-ChB
• Selezione del tipo di ingresso NPN/PNP
• Funzioni configurabile contatore/totalizzatore, contatore batch, temporizzatore, cronometro, frequenzimetro e tachimetro
  -Basi temporali programmabili per temporizzatore e cronometro (secondi, minuti, ore)
• Funzionamento con reset automatico e manuale
• Sistema del modulo di uscita
• INC,DEC,INC/INC,INC/DEC,UP/DOWN, x1 / x2 / x4 Conteggio con proprietà di spostamento di fase nella funzione contatore
• Coefficiente di moltiplicazione e posizione del punto decimale
  -Diverse alternative di allarme nelle funzioni di misura della frequenza e della misurazione del ciclo
• Funzionamento assoluto o offset nella funzione contatore
• Comunicazione seriale RS-232 (standard) o RS-485 (opzionale) con protocollo Modbus ASCII o RTU

SPECIFICHE:

INGRESSO:

Ingressi di conteggio (Ch-A, Ch-B): Si possono collegare interruttori, sensori capacitivi o encoder.

Ingresso di reset: Si possono collegare interruttore, sensore di prossimità o capacitivo.

Ingressi di pausa: Si possono collegare interruttore, sensore di prossimità o capacitivo.

Sezione del tipo di ingresso: Si può selezionare NPN/PNP con lo Switch DIP che si trova sul dispositivo.

Funzione di reset: Automatico o manuale.

Tipi di ingresso di conteggio:

INC,DEC,INC/INC,INC/DEC,UP/DOWN ,x1 / x2 / x4: Conteggio spostamento di fase (per encoder

USCITA

Moduli di uscita: Ci sono due prese per collegare i moduli di uscita.

• Modulo di uscita a relè
• Modulo di uscita SSR (max. 26mA, 22V--)
• Modulo di uscita digitale (a transistor (max.40mA@18V)

TENSIONE DI ALIMENTAZIONE

Tensione di alimentazione:

100-240 V ∼ 50/60 Hz (-15%; +10%) -6VA

24V ∼ 50/60 Hz (-15% ; +10%) -6VA

24V = (-15%; +10%) -6W

(Deve essere determinata in ordine.)

DISPLAY

Display del valore effettivo del conteggio:

EZM-4450 : Display a LED a 6 cifre da 8 mm rosso

EZM-4950 : Display a LED a 6 cifre da 13.2 mm rosso

EZM-7750 : Display a LED a 6 cifre da 10.8 mm rosso

EZM-9950 : Display a LED a 6 cifre da 13.2 mm rosso

Display valore impostato:

EZM-4450 : Display a LED a 6 cifre da 8 mm verde

EZM-4950 : Display a LED a 6 cifre da 8 mm verde

EZM-7750 : Display a LED a 6 cifre da 8 mm verde

EZM-9950 : Display a LED a 6 cifre da 8 mm verde

LED : LED S1 (valore impostato 1), S2 (valore impostato 2), O1/2 (stato uscita).

CARATTERISTICHE AMBIENTALI e SPECIFICHE FISICHE Temperatura

operativa: 0...50°C

Umidità: 0-90%RH (nessuna condensazione)

Classe di protezione: IP65 anteriore, IP20 posteriore.

Montaggio: Tipo-1 Montaggio su contenitore tipo 1

Installazione: Installazione fissa Categoria II

Categoria di sovratensione: ||

Grado di inquinamento: Il, ufficio o posto di lavoro, nessun inquinamento conduttivo

Peso:

EZM-4450 : (48 x 48mm, profondità:116 mm)

EZM-4950 : (96 x 48mm, profondità:86.5 mm)

EZM-7750 : (72 x72mm, profondità:87.5 mm)

EZM-9950 : (96 x 96mm, profondità:87.5 mm)

Taglio del pannello:

EZM-4450 : (46 x 46mm)

EZM-4950 : (92 x 46mm)

EZM-7750 : (69 x 69mm)

EZM-9950 : (92 x 92mm)

Regolazione INTERRUTTORE DIP

Selezione della funzione

	Contatore / Totalizzatore contatore
	Contatore batch
	Temporizzatore
	Frequenzimetro / Tachimetro
	Cronometro

Selezione del tipo di ingresso

OFF ON4	NPN
OFF ON4	PNP

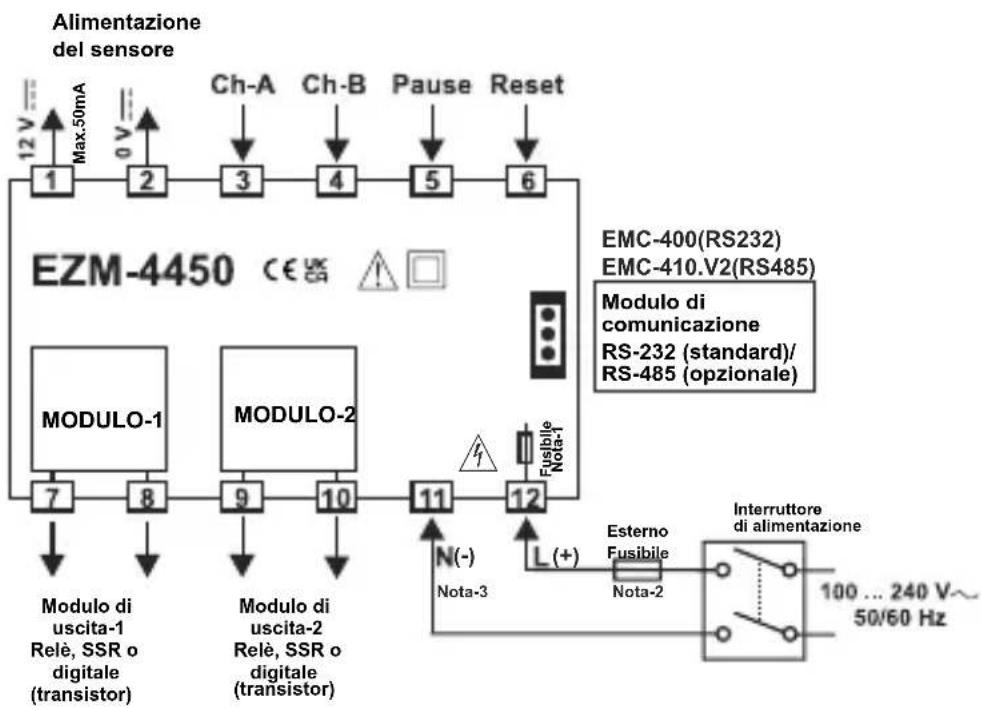

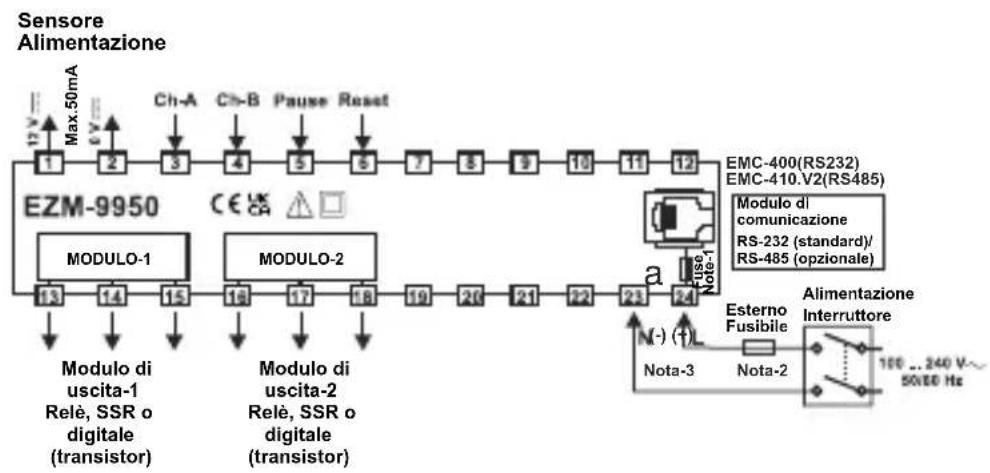

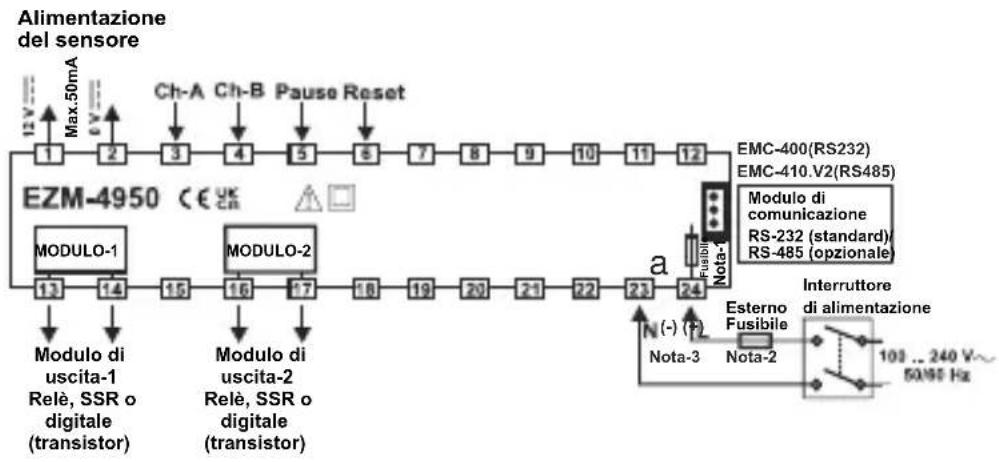

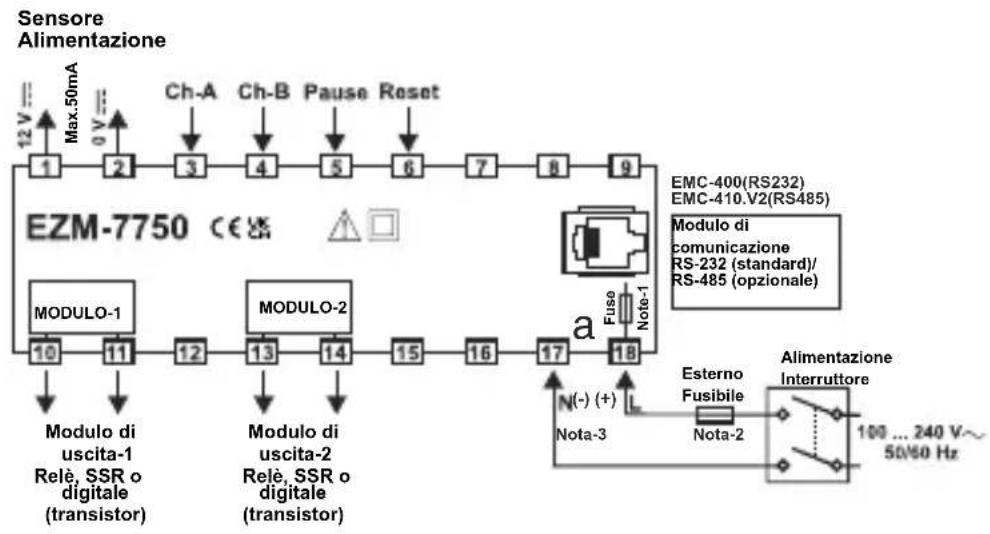

Cablaggi elettrici

Nota-1: Vi è una resistenza fusibile interna a prova di fiamma.
Nota-2 : Si raccomanda l'uso di un fusibile esterno.
1A～T per alimentazione 100...240 V～ or 24V～
1A——T per alimentazione 24V——
Note-3: “L” è (+), “N” è (-) per una tensione di alimentazione di 24V—

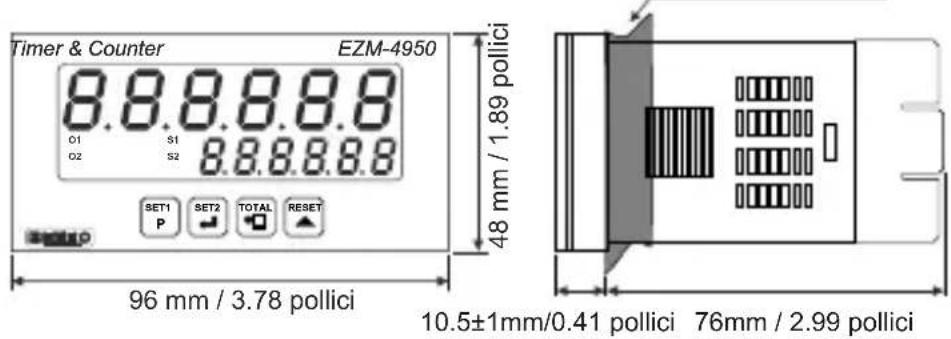

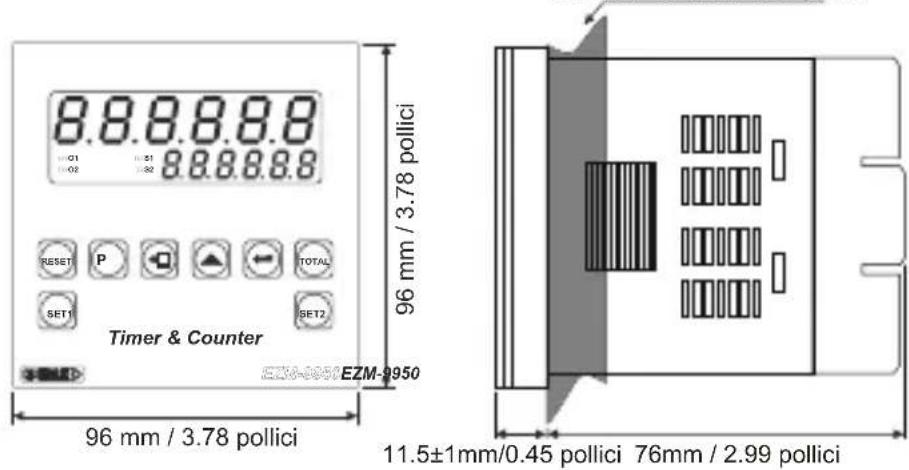

DIMENSIONI

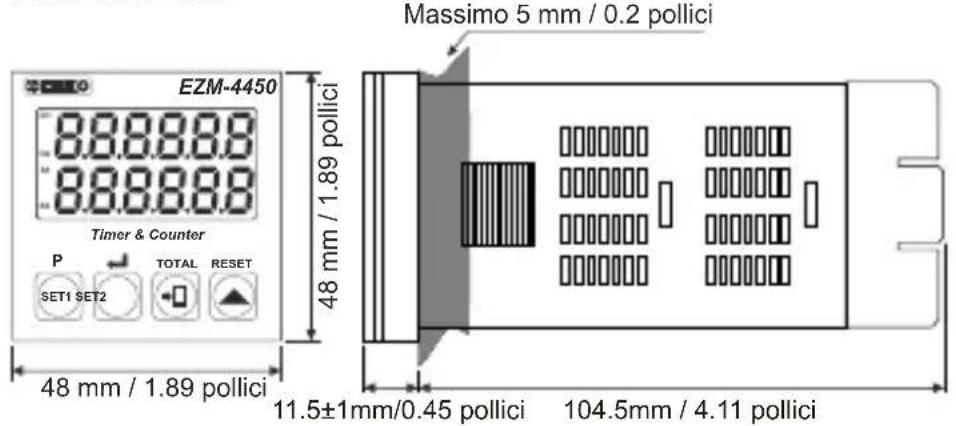

EZM-4450 88.8.8.8.8 88.8.8.8.8 Timer & Counter P SET1 SET2 TOTAL RESET 48 mm / 1.89 pollici Massimo 5 mm / 0.2 pollici 48 mm / 1.89 pollici 11.5±1mm/0.45 pollici 104.5mm / 4.11 pollici

Massimo 15 mm / 0.59 pollici

Timer & Counter EZM-4950 8.8.8.8.8.8 O1 S1 O2 S2 8.8.8.8.8 SET1 SET2 TOTAL RESET P 48 mm / 1.89 pollici 96 mm / 3.78 pollici 10.5±1mm/0.41 pollici 76mm / 2.99 pollici

Massimo 15 mm / 0.59 pollici

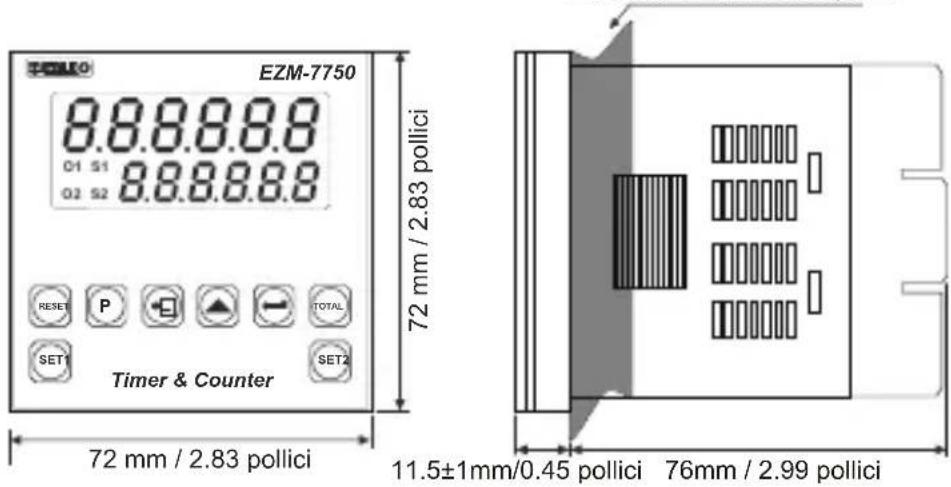

EZM-7750 8.8.8.8.8 O1 S1 8.8.8.8.8 O2 S2 RESET P TOTAL SET1 SET2 Timer & Counter 72 mm / 2.83 pollici 72 mm / 2.83 pollici 11.5±1mm/0.45 pollici 76mm / 2.99 pollici

Massimo 15 mm / 0.59 pollici

8.8.8.8.8 01 02 03 04 05 06 07 08 09 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40 Timer & Counter RESET P TOTAL SET1 SET2 96 mm / 3.78 pollici 96 mm / 3.78 pollici EZM-9950 EZM-9950 11.5±1mm/0.45 pollici 76mm / 2.99 pollici

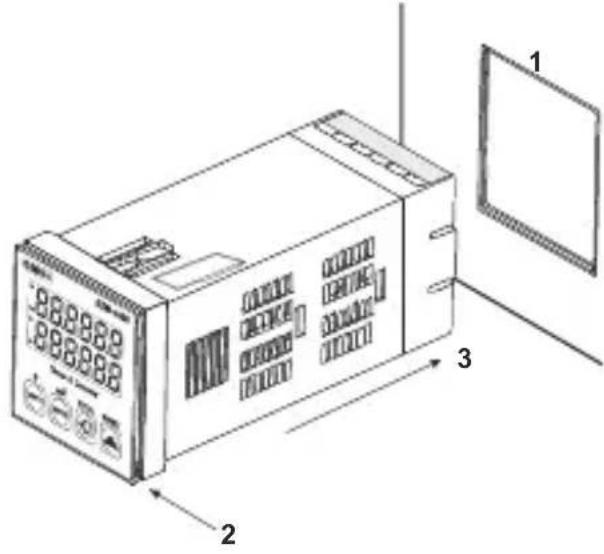

MONTAGGIO A PANNELLO

1 - Prima di montare il dispositivo nel pannello, assicurarsi che l'apertura del pannello sia adeguata.

2- Controllare la posizione della guarnizione del pannello frontale.

3 - Inserire il dispositivo attraverso le aperture. Se i morsetti di montaggio sono presenti sull'unità, estrarli prima di inserire l'unità nel pannello.

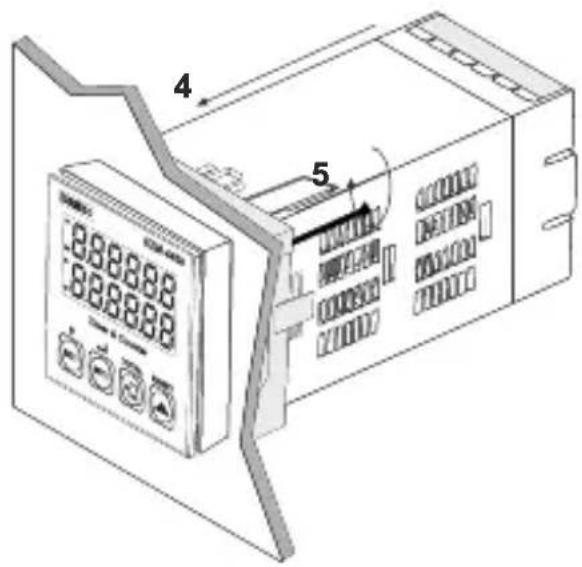

4-Inserire l'unità nell'apertura del pannello sulla parte frontale.

5- Inserire i morsetti di montaggio nei fori collocati sui lati superiore e inferiore del dispositivo e avvitare le viti di fissaggio fino a quando l'unità risulta completamente ferma all'interno del pannello.

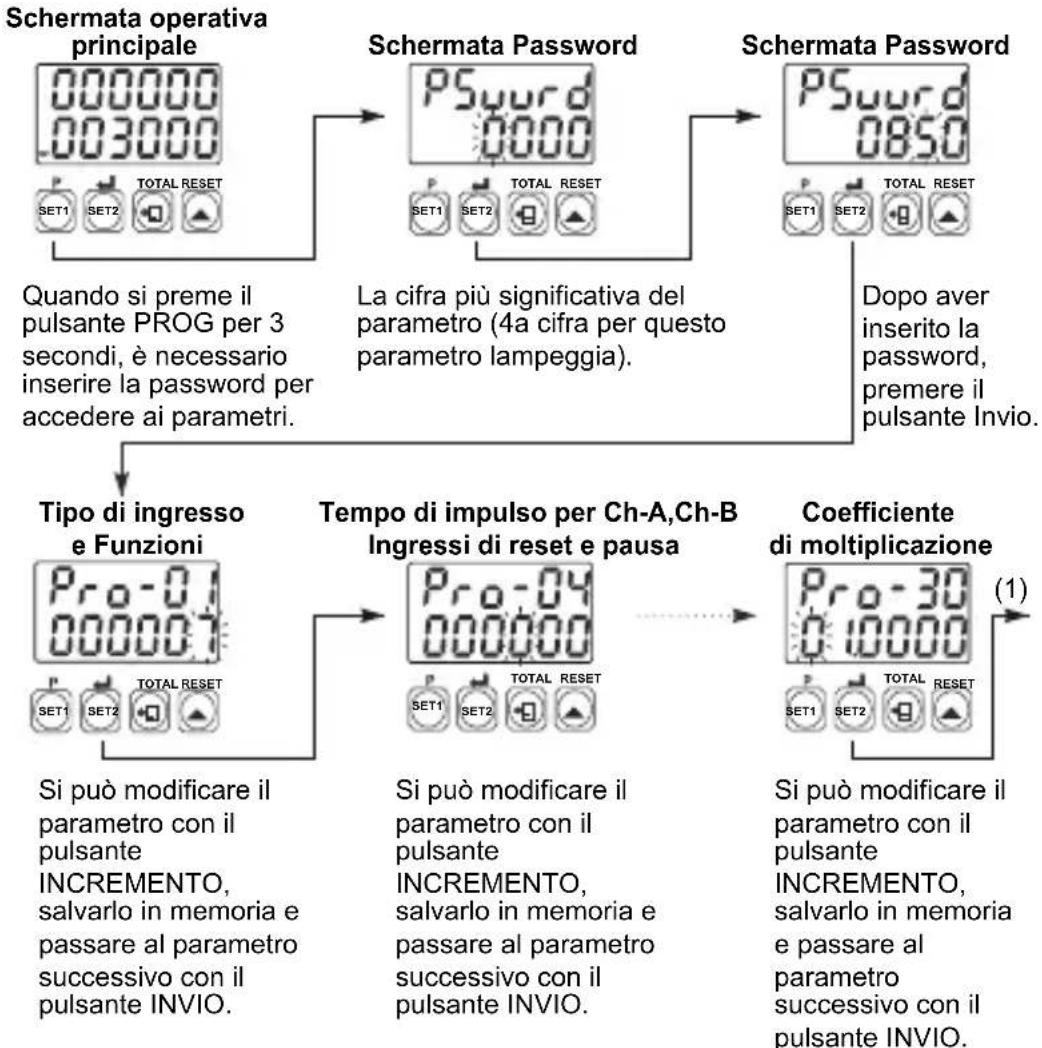

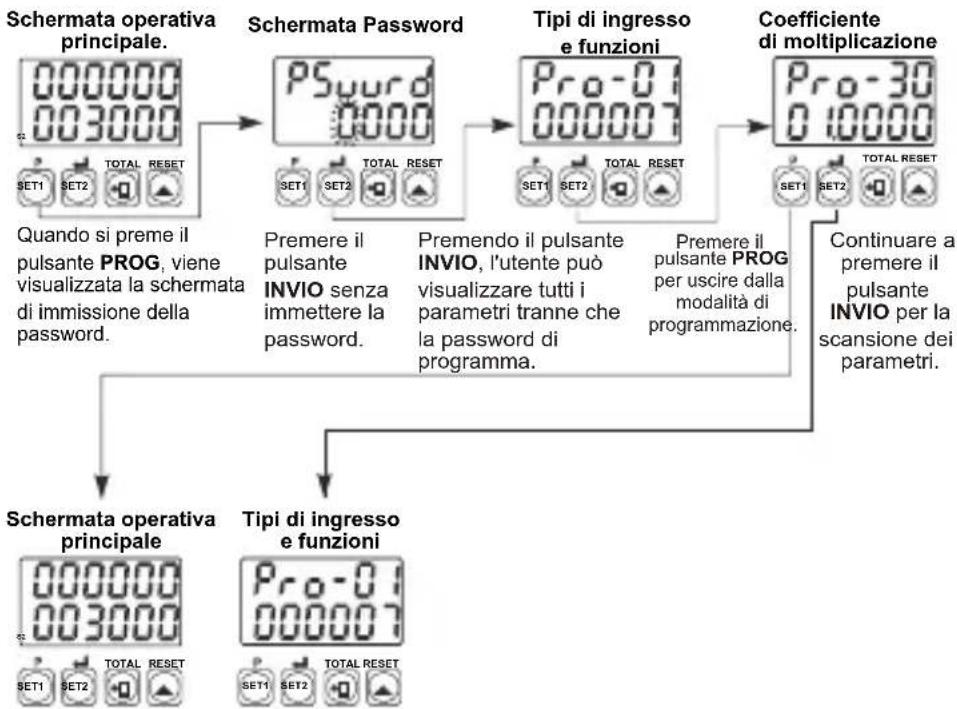

Accesso ai parametri del programma


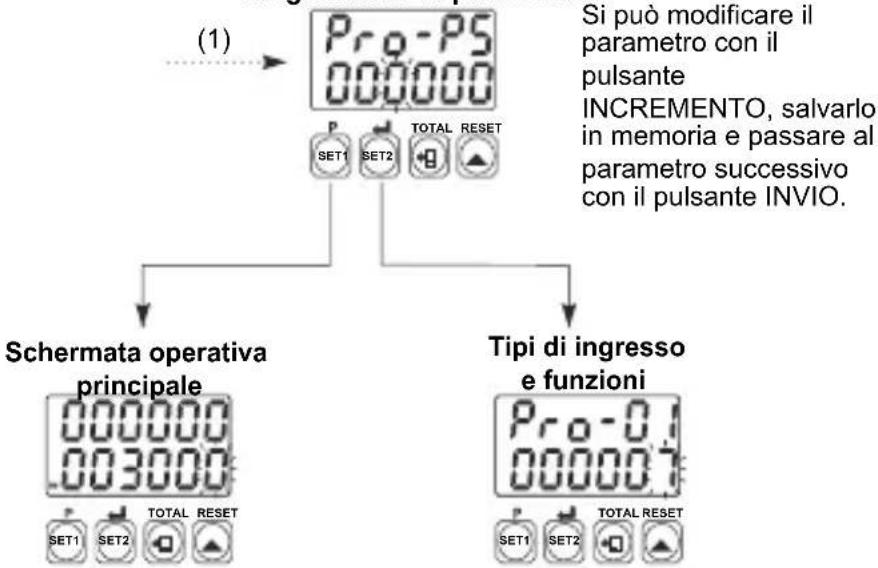

Programmare la password

Premere il pulsante PROG per uscire dalla selezione della programmazione senza apportare modifiche.
Continuare a premere il pulsante INVIO per la scansione di tutti I parametri.

Definizioni dei parametri

Pro-01: Tipo di ingresso e Funzioni

0 : Upcount sul fronte di salita dell'ingresso Ch-A. (INC)
1 : Downcount sul fronte di salita dell'ingresso Ch-A. (DEC)
2 : Upcount sul fronte di salita dell'ingresso Ch-A, Downcount sul fronte di salita dell'ingresso Ch-B.(INC/DEC)
3 : Upcount sul fronte di salita dell'ingresso Ch-A, Upcount sul fronte di salita dell'ingresso Ch-B. (INC/INC)
4 : Upcount sul fronte di salita dell'ingresso Ch-A quando Ch-B è a 0 Downcount sul fronte di salita di Ch-A quando Ch-B è a 1. (SU/GIÙ)
5 : x1 Spostamento di fase. (per encoder incrementale)
6 : x2 Spostamento di fase. (per encoder incrementale)
7 : x4 Spostamento di fase. (per encoder incrementale)

Pro-02 : Selezione del tipo di funzione ingresso per il cronometro

0 : Misurazione del periodo in ingresso Ch-A.
1 : Misurazione del tempo d'impulso nell'ingresso Ch-A.
2 : Somma della differenza di tempo tra i bordi ascendenti degli ingressi Ch-A e Ch-B.

Pro-03 : Selezione del metodo di misura

0 : La frequenza o ciclo viene calcolata misurando il tempo ciclo dei segnali in ingresso Ch-A.
1 : La frequenza o ciclo viene calcolata contando gli impulsi in ingresso Ch-A durante il tempo impostato nel periodo di misura. Pro-GB

Pro-04 : Tempo di impulso dell'ingresso Ch-A, Ch-B, reset e pausa.

Viene utilizzato per la protezione contro l'antirimbalzo del contatto elettrico o il segnale che risulta inferiore al tempo di impulso determinato.

Può essere regolato da 000000 a 000250 millisecondo.

Pro-05 : Selezione dell'unità di tempo e della scala

Ora/minuto, regolabile da 0 a 99.59.
000001 Minuti /Secondi. Può essere regolato da 0 to 99.59.
000002 Secondi /millisecondi. Può essere regolato da 0 to 99.99.
000003 Ore / minuti. Può essere regolato da 0 to 23.59.
Ore. Può essere regolato da 0 to 999.99.
000005 Minuti. Può essere regolato da 0 to 999.99.
200006 Secondi. Può essere regolato da 0 to 999.99.

Pro-06: Funzioni di uscita

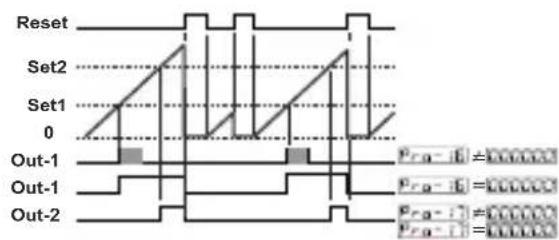

0: Reset-1 manuale:

Il dispositivo continua a contare fino all'applicazione del reset manuale. Quando il valore di conteggio raggiunge il valore impostato, la posizione di uscita viene modificata.

Reset Set2 Set1 0 Out-1 Out-1 Out-2 Prg-1 = 0.00000 Prg-2 = 0.00000 Prg-3 = 0.00000 Prg-4 = 0.00000

1: Reset-2 manuale:

Il valore di conteggio viene aggiunto al valore totale quando il reset manuale è attivo nelle funzioni CONTATORE/TOTALIZZATORE CONTATORE.

2:Reset-3 manuale:

Il valore di conteggio viene aggiunto al valore totale quando il reset manuale è attivo nelle funzioni CONTATORE/TOTALIZZATORE CONTATORE.

3:Reset-1 automatico:

Il valore di conteggio viene aggiunto al valore totale quando il reset manuale è attivo nelle funzioni CONTATORE/TOTALIZZATORE CONTATORE.

4: Reset-2 automatico:

Il valore di conteggio viene aggiunto al valore totale quando il reset manuale è attivo nelle funzioni CONTATORE/TOTALIZZATORE CONTATORE

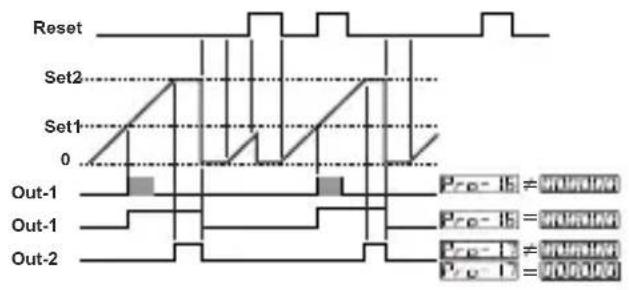

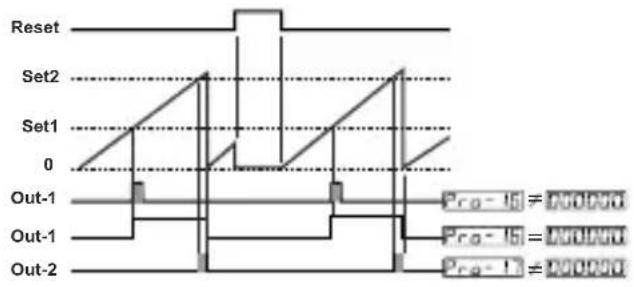

5:Reset-3 automatico:

Il valore di conteggio viene aggiunto al valore totale quando il reset manuale è attivo nelle funzioni CONTATORE/TOTALIZZATORE CONTATORE.

Il valore di conteggio viene aggiunto al valore totale quando il reset manuale è attivo nelle funzioni CONTATORE/TOTALIZZATORE CONTATORE.

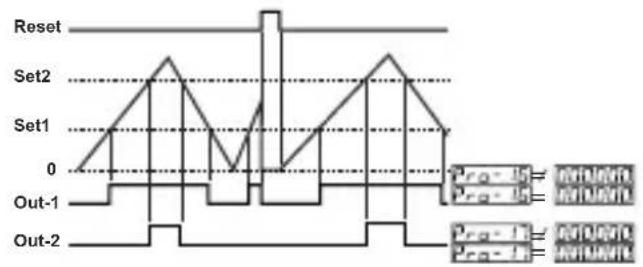

7: Reset-5 automatico:

Il valore di conteggio viene aggiunto al valore totale quando il reset manuale è attivo nelle funzioni CONTATORE/TOTALIZZATORE.

Pro-07: Tempo di reset del segnale di ingresso (Time Out)

Il valore effettivo del conteggio viene azzerato se all'ingresso Ch-A non viene applicato alcun segnale per un tempo superiore a quello impostato in questo parametro.

Può essere regolato da 00000 a 00099 secondi

Pro-08: Periodo di misurazione

Il numero di impulsi nell'ingresso Ch-A viene contato durante questo periodo. Può essere regolato da 000001 a 000999 secondi.

Pro-09: Funzione uscita-1

0 : l'uscita è bloccata. (Blocco).
1: Non bloccata con uscita di isteresi selezionata.
2 : L'uscita-1 è un'uscita di allarme.

Pro-10: Funzione uscita-2

0 : l'uscita è bloccata. (Blocco).
1 : Non bloccata con uscita di isteresi selezionata.

Pro-11 : Funzioni di allarme per l'uscita-1

Se il parametro della funzione uscita-1 Pro-09 è selezionata l'uscita di allarme 20002, allora l'uscita-1 si attiva in base a questo parametro.

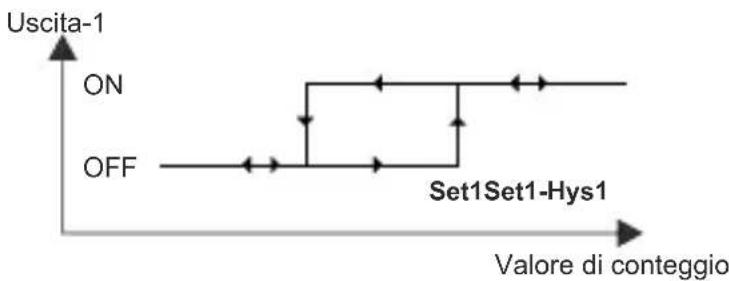

000000 Allarme inferiore


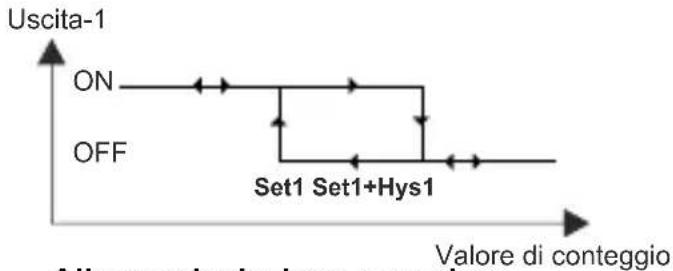

000001

Allarme superiore

Valore di conteggio


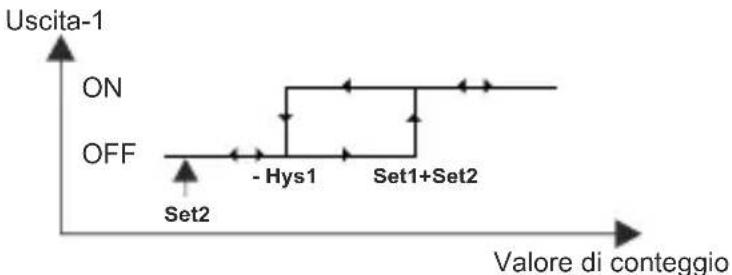

000002

Allarme deviazione superiore


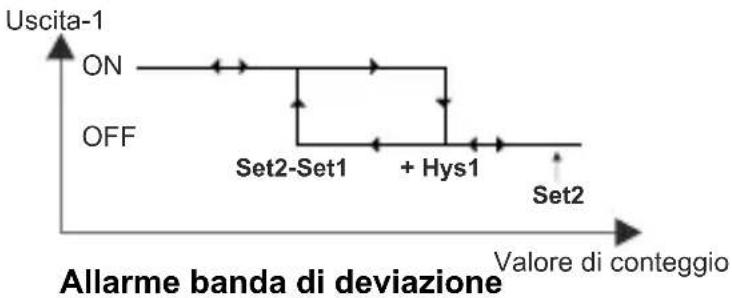

000003

Allarme deviazione inferiore


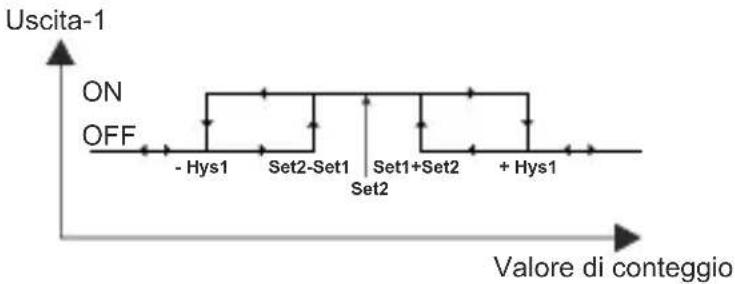

000004

Pro-12 : Isteresi per uscita-1

Pro-13 : Isteresi per uscita-2

Pro-14 : Uscita-1 Operazione di forma

Uscita - 1 Normalmente non alimentata.

00000 Uscita - 1 Normalmente alimentata.

Pro-15 : Uscita-2 Operazione di forma

Uscita - 2 Normalmente non alimentata.

Uscita - 2 Normalmente alimentata.

Pro-15 Tempo impulso uscita-1

Determina il tempo di attivazione dell'uscita-1, che può essere regolato da 0000.00 a 0099.99 secondi.

Pro-17: Tempo impulso uscita-2

Determina il tempo di attivazione dell'uscita-2, che può essere regolato da 0000.00 a 0099.99 secondi.

Pro-18: Avvio del controllo

Il controllo viene avviato quando l'unità è alimentata.

00008 Il controllo viene avviato quando il valore di conteggio raggiunge il valore SET1. Il controllo viene avviato quando

il valore di conteggio raggiunge il valore SET2.

Pro-19: Direzione di conteggio

000000 Upcount. ( 0 --> Predefinito )

000001 Downcount. ( Predefinito --> 0 )

Pro-20: Posizione del punto per il display

Nessun punto.

Tra la prima e la seconda cifra.

000002 Tra la seconda e la terza cifra.

Tra la terza e la quarta cifra.

000004 Tra la quarta e la quinta di cifra.

Pro-21: Salvataggio del valore di conteggio

000000 Il valore del conteggio viene salvato in memoria quando l'alimentazione viene scollegata e ripristinato all'accensione.

00000 Il valore del conteggio non viene salvato in memoria quando l'alimentazione viene scollegata.

Pro-22: SET1 Selezione del modulo operativo

Funzionamento assoluto. SET1 può essere regolato da a 999998.

Funzionamento con offset. SET1 può essere definito ± Offset secondo il valore SET2 (SET1 = SET1 + SET2)

Pro-23: Comunicazione indirizzo di accesso

Indirizzo del dispositivo per il bus di comunicazione seriale. Può essere regolato da 000001 a 000241.

Pro-24: Selezione del tipo di protocollo Modbus

000000 È selezionato il protocollo Modbus ASCII.

000001 È selezionato il protocollo Modbus RTU.

000001 Parità dispari.

000082 Parità pari.

Pro-26: Baud rate di comunicazione

1200 baud rate
00000! 2400 baud rate
00002 4800 baud rate
9600 baud rate
000004 19200 baud rate

Pro-27: Selezione del bit di arresto della comunicazione

Pro-28: Reset e protezione impostata (per l'accesso dal pannello frontale)

Nessun reset e impostazione della protezione
È attiva solo la protezione del pulsante di reset.
900002 SET1 e SET2 non possono essere modificati.
910003 Protezione completa. La protezione di reset è attiva, anche SET1 e SET2 non possono essere modificati.
00004 SET1 non può essere modificato.
000005 SET2 non può essere modificato.

Pro-29: Frequenza / Coefficiente ciclo

Può essere regolato da a 205999. Il valore di conteggio viene moltiplicato con questo parametro.

Pro-30: Coefficiente di moltiplicazione

Può essere regolato da 78000 a 909999.

Pro-PS: Password di programma

Viene utilizzata per accedere ai parametri del programma. Può essere regolato da 100% a 70%

Se è non è presente alcuna protezione con password per l'accesso ai parametri del programma.

Quando si preme il pulsante ProG per la programmazione, si visualizza sul display.

Se questo parametro è diverso da "0" e l'utente desidera accedere ai parametri di programma;

1- Se l'utente non inserisce correttamente il valore PSiward; apparirà la schermata operativa senza immettere i parametri dell'operatore.
2- Quando PSuord nel display superiore e 169006 nel display inferiore, se l'utente preme il pulsante INVIO senza inserire la password (per osservare i parametri):

1- La posizione dell'interruttore DIP è errata. (L'interruttore DIP determina la funzione di funzionamento del dispositivo e si trova sotto il coperchio superiore.)

2 - Se la password non è 0, l'utente può accedere ai parametri senza inserire la password e premendo il pulsante INVIO.

3- Se il valore reale lampeggia e il conteggio viene interrotto;

Si visualizza se uno qualsiasi dei valori del conteggio è maggiore del valore di conteggio massimo. (Valore di conteggio totale per Contatore/"Totalizzatore contatore"

Funzione - Il valore di conteggio batch per la FUNZIONE conteggio batch)

Per rimuovere questo avviso e resettare il valore di conteggio, premere il pulsante RESET.

4- Se il valore reale lampeggia e il conteggio non funziona;

Si visualizza se uno qualsiasi dei valori del conteggio è minore del valore di conteggio minimo. (Valore di conteggio totale per Contatore/"Totalizzatore contatore" Funzione - Il valore di conteggio batch per la funzione contatore batch) Per rimuovere questo avviso e resettare il valore di conteggio, premere il pulsante RESET.

Installazione

Prima di iniziare l'installazione di questo prodotto, leggere attentamente il manuale di istruzioni e le avvertenze riportate di seguito.

Nella confezione,

-Unità monoblocco
-Morsetto di montaggio a due pezzi
-Manuale di istruzioni per l'uso del monoblocco

Se sussiste il pericolo di gravi incidenti derivanti da un guasto o difetto di questa unità, spegnere l'impianto e il collegamento elettrico del dispositivo dal sistema.

L'unità viene normalmente fornita senza interruttore di alimentazione o fusibile.

Utilizzare l'interruttore di alimentazione e il fusibile come richiesto.

Assicurarsi di utilizzare la tensione di alimentazione nominale per proteggere l'unità da danni ed evitare guasti.

Mantenere l'unità spenta fino al completamento di tutti i cablaggi, in modo da evitare scosse elettriche e problemi con l'unità.

Non tentare mai di smontare, modificare o riparare l'unità. La manomissione dell'unità può causare malfunzionamenti, scosse elettriche o incendi.

Non utilizzare l'unità in atmosfere gassose combustibili o esplosive. Durante

l'installazione meccanica alcune frese metalliche possono causare lesioni alle mani, è necessario fare attenzione.

Il montaggio del prodotto su un sistema deve essere effettuato con il suo morsetto di montaggio in dotazione. Non effettuare il montaggio del dispositivo con un morsetto di montaggio inadeguato. Assicurarsi che il dispositivo non cada durante il montaggio.

È responsabilità dell'utente se l'apparecchiatura viene utilizzata in un modo non specificato in questo manuale di istruzioni.

Garanzia

EMKO Elektronik garantisce che l'apparecchiatura fornita sia priva di difetti di materiale e di lavorazione. La presente garanzia ha una durata di due anni. Il periodo di garanzia decorre dalla data di consegna.

Questa garanzia risulta valida nel caso il cliente si trovi nel pieno rispetto dei doveri e responsabilità indicati nel documento di garanzia e nel manuale d'istruzione.

Manutenzione

Le riparazioni devono essere eseguite solo da personale formato e specializzato. Togliere l'alimentazione al dispositivo prima di accedere alle parti interne.

Non pulire la custodia con solventi a base di idrocarburi (benzina, tricloroetilene, ecc.).

L'uso di questi solventi può ridurre l'affidabilità meccanica del dispositivo. Utilizzare un panno inumidito con alcool etilico o acqua per pulire la custodia esterna in plastica.

Altre Informazioni

Informazioni sul Produttore:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Informazioni sul servizio di riparazione e manutenzione:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Informazioni per gli ordini

EZM-4450 (48x48 DIN 1/16)

EZM-4950 (96x48 DIN 1/8)

EZM-7750 (72x72 DIN)

EZM-9950 (96x96 DIN 1/4)

A	Tensione di alimentazione
1	100-240V ~ (-%15;+%10) 50/60Hz
2	24 V ~ (-%15;+%10) 50/60Hz 24V --- (-%15;+%10)
9	Cliente massimo 240V ~ (-%15;+%10) 50/60Hz

D	Comunicazione seriale Codici modulo
0	Nessuno
1	RS-232	EMC-400,EMC-700,EMC-900
2	RS-485	EMC-410,EMC-710,EMC-910

E	Uscita-1
0	Nessuno

FG	Modulo-1	Codici modulo
00	Nessuno
01	Modulo di uscita a relè	EMO-400,EMO-700,EMO-900
02	Modulo di uscita del driver SSR (Massimo 26mA, 22V=--)	EMO-410,EMO-710,EMO-910
03	Modulo di uscita digitale (a transistor) (Massimo 40mA@18V=--)	EMO-420,EMO-720,EMO-920

HI	Modulo-2	Codici modulo
00	Nessuno
01	Modulo di uscita a relè	EMO-400,EMO-700,EMO-900
02	Modulo di uscita del driver SSR (Massimo 26mA, 22V=--)	EMO-410,EMO-710,EMO-910
03	Modulo di uscita digitale (a transistor) (Massimo 40mA@18V=--)	EMO-420,EMO-720,EMO-920

Nota-1 :

EMO-4xx è utilizzato in EZM-4450 e EZM-4950

EMO-7xx è utilizzato in EZM-7750

EMO-9xx è utilizzato in EZM-9950

Nota-2 :

La classificazione del modulo di uscita a relè EMO-400 è 3A@250V sul carico resistivo.

EMO-700 e EMO-900 è 3A@250V su carico resistivo.

U	Funzione
0	Contatore / Totalizzatore contatore
1	Contatore batch
2	Temporizzatore
3	Frequenzimetro / Tachimetro
4	Cronometro

V	Tipo d'ingresso
0	NPN
1	PNP

Tutte le informazioni per l'ordine della serie EZM-xx50 sono indicate nella tabella sopra riportata. L'utente può creare la configurazione del dispositivo appropriato in base alle informazioni e codici della tabella e convertirli in codici di ordinazione. In primo luogo, deve essere determinata la tensione di alimentazione, poi le altre specifiche.

Si prega di compilare gli spazi vuoti del codice d'ordine in base alle proprie esigenze.

Si prega di contattarci nel caso le vostre esigenze siano fuori dagli standard.

Questo simbolo viene utilizzato per le avvertenze di sicurezza. L'utente deve prestare attenzione a queste avvertenze.

Questo simbolo viene utilizzato per determinare le situazioni pericolose a seguito di una scossa elettrica. L'utente deve prestare la massima attenzione a queste avvertenze.

Questo simbolo viene utilizzato per determinare le note importanti sulle funzioni e sull'uso del dispositivo
