BEDIENUNGSANLEITUNG EZM-4950 Emko

EZM-4450 (48x48 DIN 1/16)

EZM-4950 (96x48 DIN 1/8)

EZM-7750 (72x72 DIN)

EZM-9950 (98x96 DIN 1/4)

Programmierbare Timer & Zähler

EZW-9358 EZW-7706 EZW-4350 EZW-22006 EZW-9358 EZW-7706 EZW-4350 EZW-22006

c US CE UK CA EAC

Timer & Zähler mit Universaleingang und programmierbarem Ausgangs-Modulsystem

• Anzeige für 6-stelligem Zählwert (PV) und 6-stelligem Vorwahlwert (SV)
• 2 Vorwahlwerte - Rücksetz-, Pause- und ChA-ChB Zähleingang
• NPN/PNP Eingang wählbar
• Konfigurierbarer Zähler/Summenzähler, Chargenzähler, Timer, Chronometer, Frequenzmesser/Tachometer
• Programmierbare Zeitbasis für Timer und Chronometer (Sekunde, Minute, Stunde)
• Automatisches oder manuelles Rücksetzen
• Modulares Ausgangssystem
• INC,DEC,INC/INC,INC/DEC,UP/DOWN, x1 / x2 / x4 Zählauswahl mit Phasenverschiebung (für Drehgeber)
• Multiplikationsfaktor und wählbare Dezimalpunktposition
• Verschiedene Alarmmöglichkeiten bei Frequenzmessung und Zyklus Messfunktionen
• Gesamtmengen- und Teilmengenerfassung bei Zählerfunktion
• RS-232 oder RS-485 serielle Schnittstelle mit Modbus ASCII oder RTU Protokoll.

SPEZIFIKATION:

EINGÄNGE:

Zähleingänge (Ch-A, Ch-B): Schalter, Näherungsschalter, Kapazitivsensor oder Drehgeber

Rücksetzeingang: Schalter, Näherungsschalter, Kapazitivsensor oder Drehgeber

Pauseeingang: Schalter, Näherungsschalter, Kapazitivsensor oder Drehgeber

Sensortyp: NPN oder PNP

Rücksetzfunktion: automatisch oder manuell

Zähleingänge und maximale Frequenzen:

INC,DEC,INC/INC,INC/DEC,UP/DOWN x1 / x2 / x4: Phasen-verschiebung (Drehgeber)

AUSGÄNGE

Ausgabemodule: 2 Ausgänge wahlweise Relais, SSR oder Transistor

- Relais 3 A @ 250 V\~

- SSR max. 20mA @ 18 V—

- Transistor max. 40mA @18 V—

VERSORGUNG

Versorgungsspannung :

100-240 V\~50/60 Hz (-15%;+10%) 6VA

24 V\~ 50/60 Hz (-15% ; +10%) 6VA

24 V= (-15%; +10%) 6W

(Bei Bestellung angeben)

ANZEIGE

Anzeige für den aktuellen Wert:

EZM-4450: 8 mm rote 6-stellige LED-Anzeige

EZM-4950: 13.2 mm rote 6-stellige LED-Anzeige

EZM-7750: 10.8 mm rote 6-stellige LED-Anzeige

EZM-9950: 13.2 mm rote 6-stellige LED-Anzeige

Anzeige für Set-Wert:

EZM-4450: 8 mm grüne 6-stellige LED-Anzeige

EZM-4950: 8 mm grüne 6-stellige LED-Anzeige

EZM-7750: 8 mm grüne 6-stellige LED-Anzeige

EZM-9950: 8 mm grüne 6-stellige LED-Anzeige

LED-Anzeigen : Vorwahlwert 1/2; Ausgang 1/2

Betriebstemperatur: 0...50°C

Feuchtigkeit: 0-90%RH (ohne Kondensation)

Schutzklasse: Frontseite IP65, Rückseite IP20

Gewicht:

EZM-4450: 210 g

EZM-4950: 210 g

EZM-7750: 250 g

EZM-9950: 340 g

Abmessungen:

EZM-4450: (48 x 48 mm, Tiefe: 116 mm)

EZM-4950: (96 x 48 mm, Tiefe: 86.5 mm)

EZM-7750: (72 x 48 mm, Tiefe: 87.5 mm)

EZM-9950: (96 x 48 mm, Tiefe: 87.5 mm)

Schalttafelausschnitte:

EZM-4450: (46 x 46 mm)

EZM-4950: (92 x 46 mm)

EZM-7750: (69 x69 mm)

EZM-9950: (92 x 92mm)

DIP-Schaler Funktionswahl

Funktionswahl des Gerätes

	Zähler / Gesamtzähler
	Chargen-Zähler
	Timer
	Frequenzmesser / Tachometer
	Chronometer

Eingangswahl

OFF ON4	NPN
OFF ON4	PNP

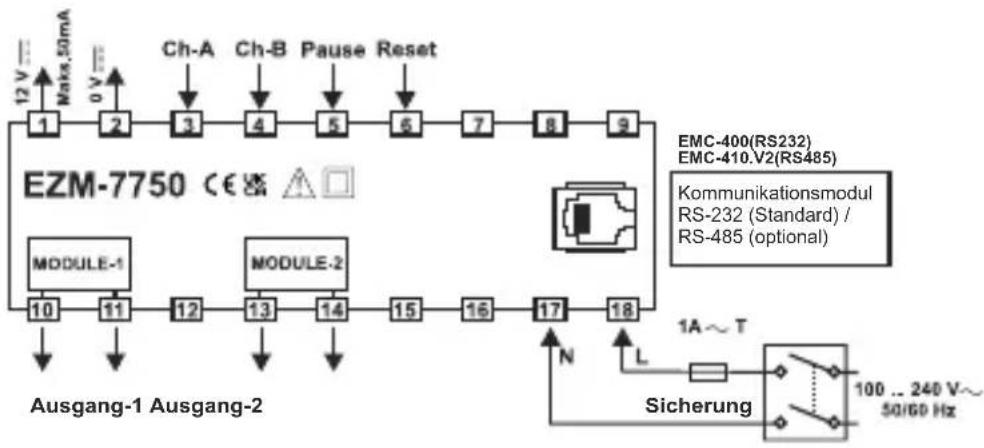

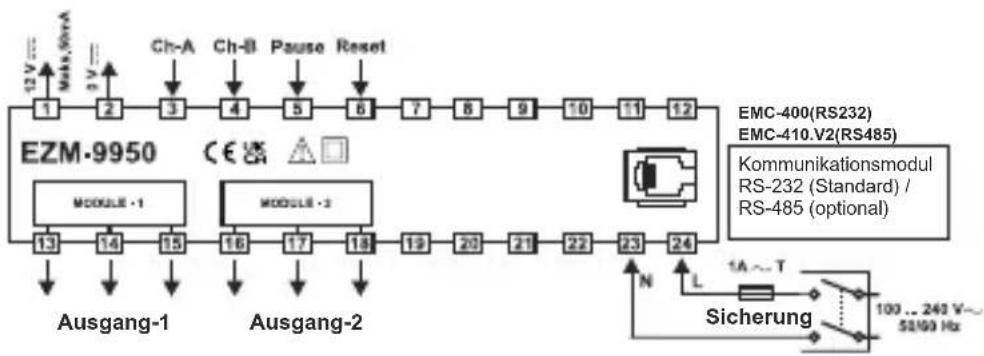

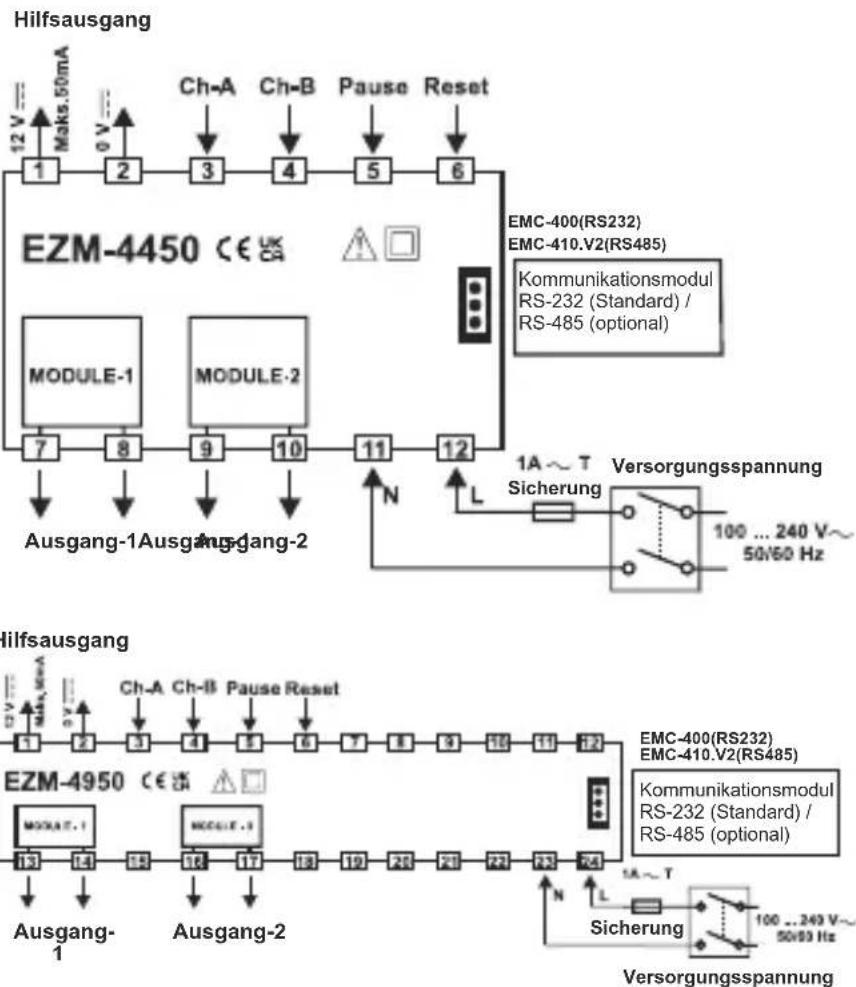

Elektrische Anschlüsse
Hilfsausgang

Hilfsausgang


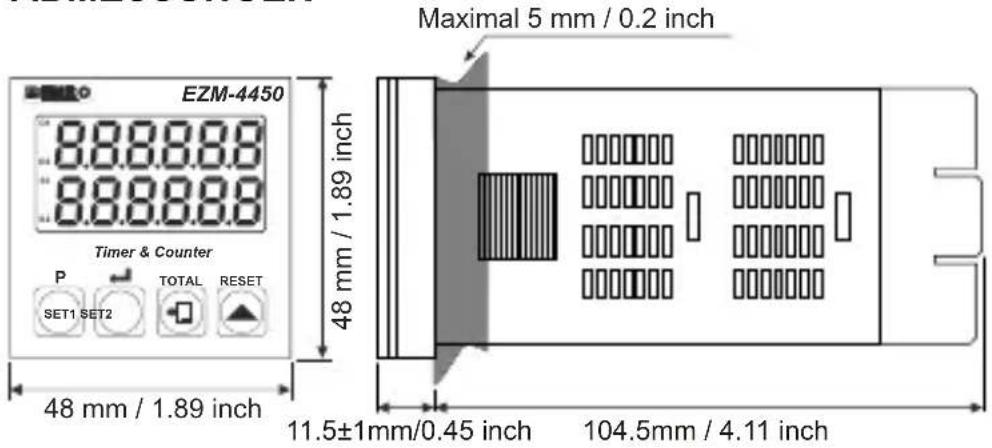

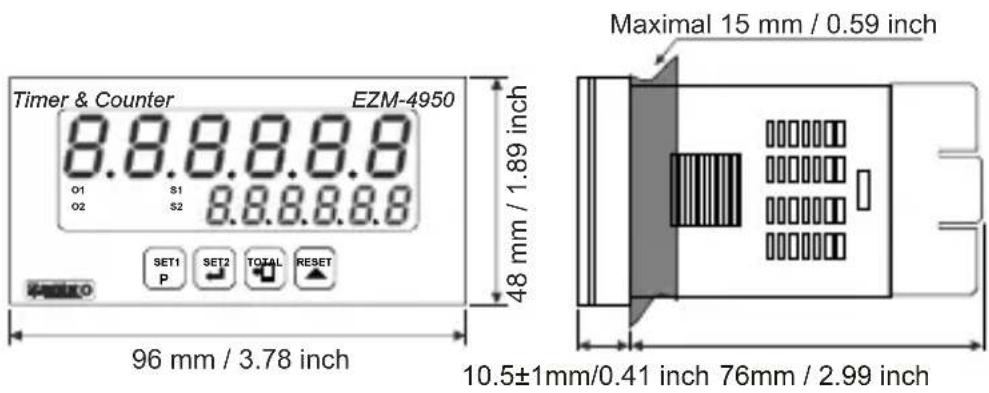

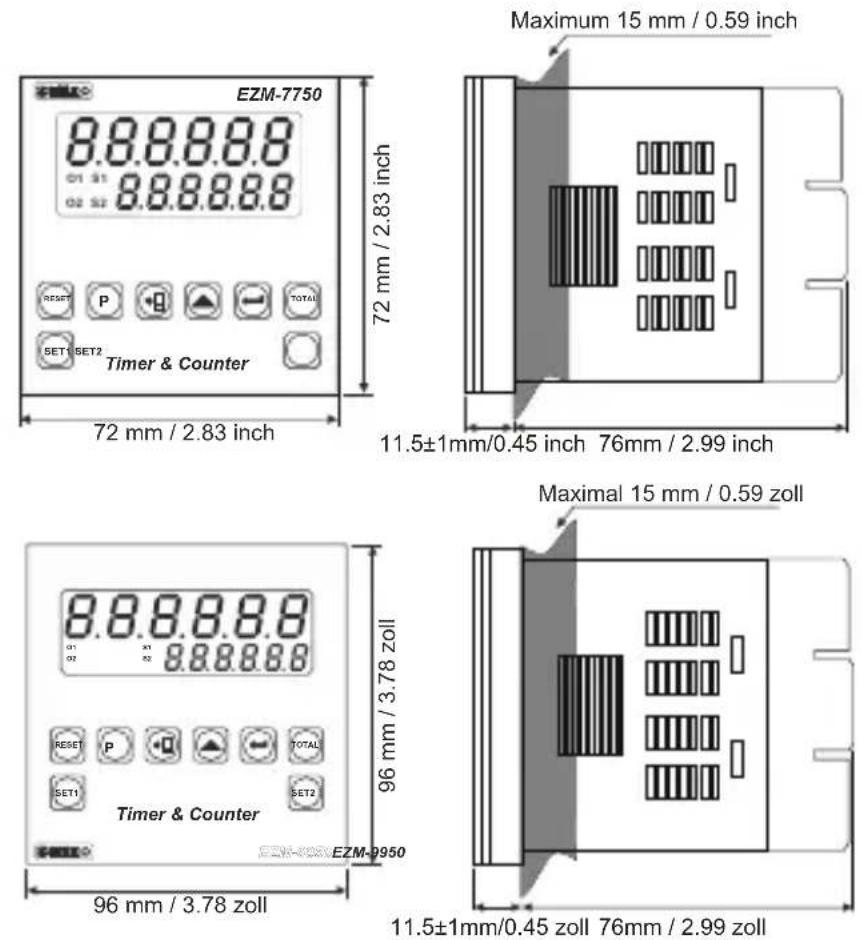

ABMESSUNGEN

EZM-4450 8.8.8.8.8 8.8.8.8.8 Timer & Counter P SET1 SET2 TOTAL RESET 48 mm / 1.89 inch Maximal 5 mm / 0.2 inch 48 mm / 1.89 inch 11.5±1mm/0.45 inch 104.5mm / 4.11 inch

Timer & Counter EZM-4950 8.8.8.8.8 01 S1 02 S2 8.8.8.8.8 SET1 SET2 TOTAL RESET P RESET Maximal 15 mm / 0.59 inch 48 mm / 1.89 inch 96 mm / 3.78 inch 10.5±1mm/0.41 inch 76mm / 2.99 inch

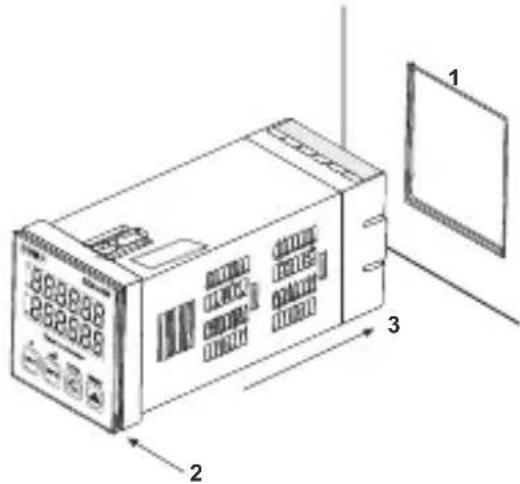

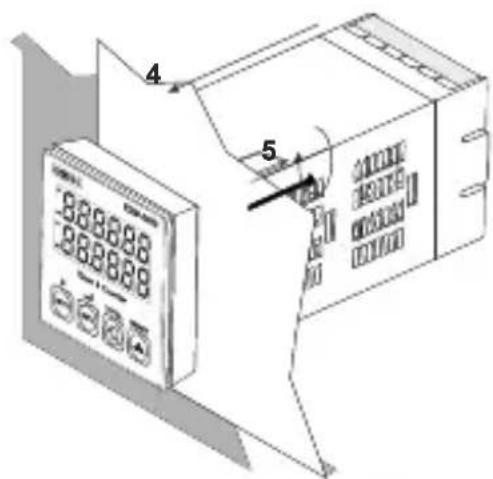

SCHALTTAFELMONTAGE

1- Schalttafel entsprech-end den Einbaumaßen vorbereiten.
2- Sicherstellen, dass die Dichtung auf der Vorder-seite der Schalttafel angelegt ist.
3 - Das Gerät in den Schalttafelausschnitt ein-setzen. Befestigungsteile vorher entfernen.

4- Das Gerät so einsetzen, dass dieses mit der Schalttafel dicht abschließt.
5- Die Befestigungsteile von der Rückseite an-bringen. Die Befestigungs-teile Richtung Schalttafel schieben und fixieren.

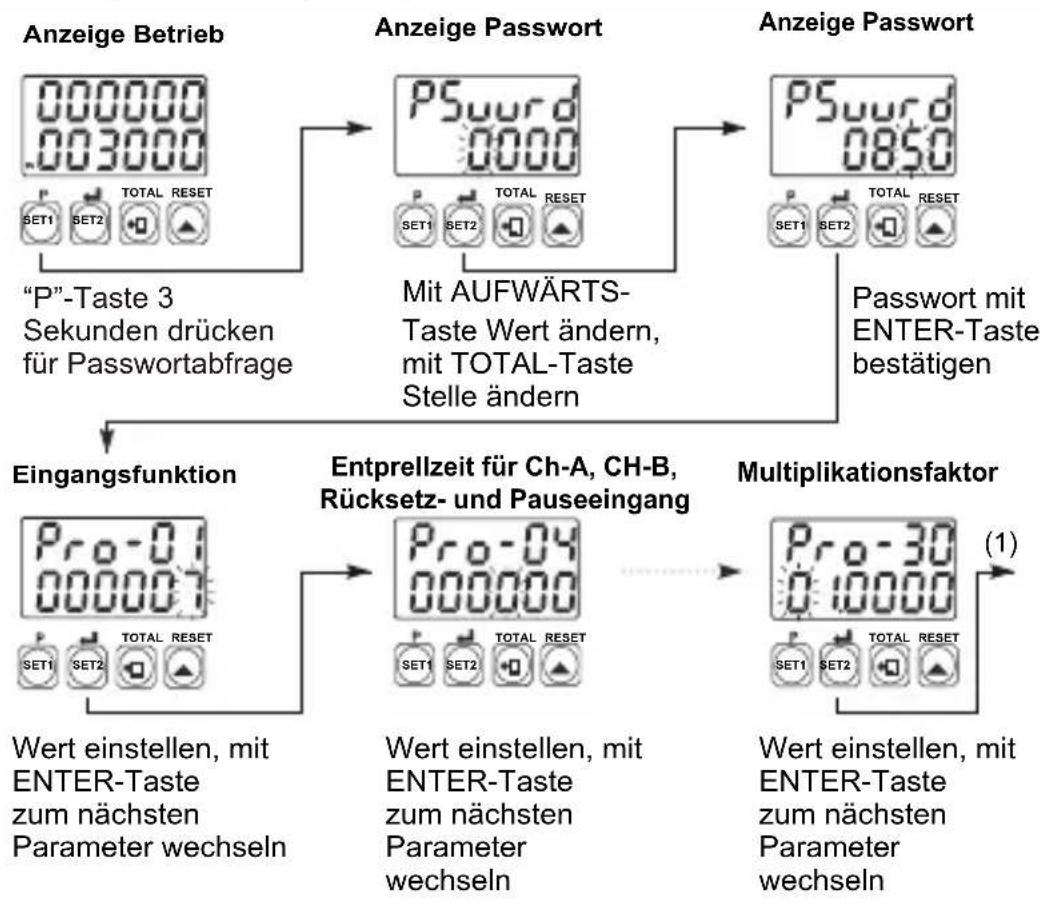

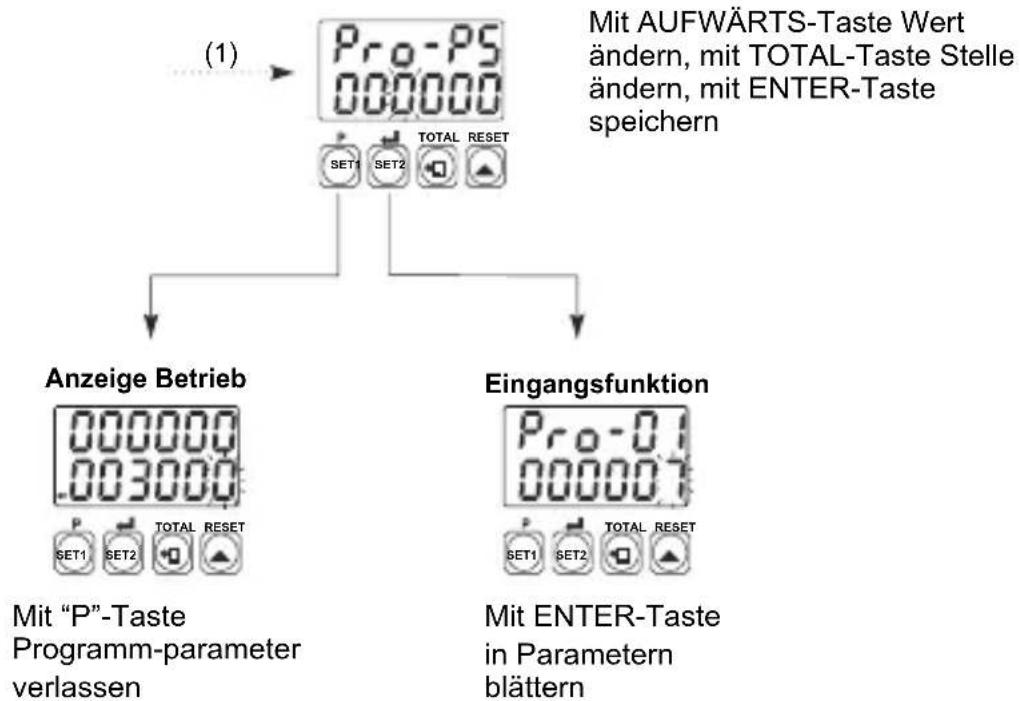

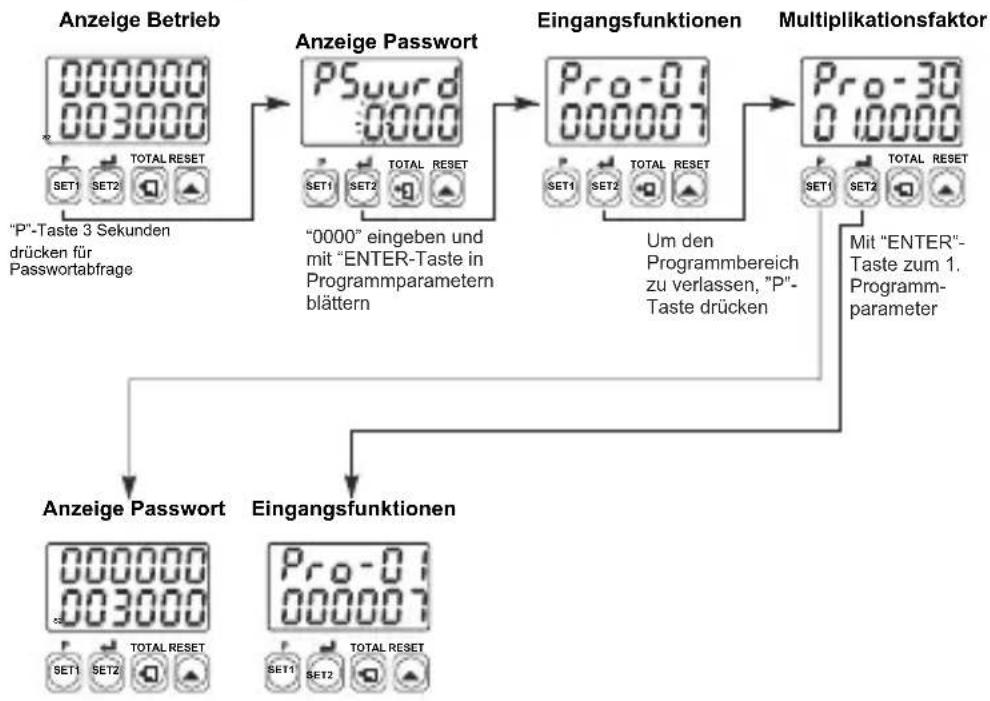

Zugriff auf Programmparameter und Verlaufsschema

Passwort für Programm- parameter

Parameter Definitionen

Pro-01: Eingangsfunktion

000000: Aufwärts zählend bei steigender Flanke von Ch-A Eingang (INC)
000001: Abwärts zählend bei steigender Flanke von Ch-A Eingang (DEC)
000002: Aufwärts zählend bei steigender Flanke von Ch-A Eingang; abwärts zählend bei steigender Flanke von Ch-B Eingang
000003: Aufwärts zählend bei steigender Flanke von Ch-A Eingang; aufwärts zählend bei steigender Flanke von Ch-B Eingang (INC/INC)
000004: Aufwärts zählend bei steigender Flanke von Ch-A Eingang wenn Ch-B bei 0; abwärts zählend bei steigender Flanke von Ch-A Eingang wenn Ch-B bei 1
000005: x1 Phasenverschiebung (für inkremental Drehgeber)
000006: x2 Phasenverschiebung (für inkremental Drehgeber)
000007: x4 Phasenverschiebung (für inkremental Drehgeber)

Pro-02 : Eingangsfunktion Chronometer

000000: Zyklusmessung anCh-A
000001: Impulszeit Cörsung an
000002: Summe der Zeitdifferenz zwischen Ch-A und Ch-B bei steigender Flanke

Pro-03 : Auswahl der Messmethode

000000: Frequenz oder Zyklus wird durch Messung der Zykluszeit an Ch-A berechnet.
000001: Frequenz oder Zyklus wird durch Impulszählung an Ch-A während der bei Parameter Pro-08 [Pro-08] eingestellten Zeit berechnet.

Pro-04 : Entprellzeit für Ch-A, CH-B, Rücksetz- und Pauseeingang

Wird verwendet zum Schutz gegen elektrisches Prellen oder wenn das Signal unter der vorgegebenen Impulszeit liegt. Wert kann zwischen 000000 und 000250 ms liegen.

Pro-05 : Zeiteinheiten und Bereiche

Stunden/Minuten von 0000.00 bis 0099.59
000001 Minuten/Sekunden von 000.00 bis 0099.59
000002 Sekunden/Millisekunden von 0000.00 bis 0099.99
[000003] Stunden/Minuten von 0000.00 bis 0023.59
000004 Stunden von 0000.00 bis 0999.99
000005 Minuten von 0000.00 bis 0999.99
000006 Sekunden von 0000.00 bis 0999.99

Pro-06 : Ausgangsfunktion

000000: Manuelles Rücksetzen-1:

Ausgang-1 schaltet bei Erreichen von Vorwahlwert-1. Ist Rückfallverzögerung = 0 bleibt Ausgang-1 unverändert bis zum manuellen Rücksetzen. Ist Rückfallverzögerung > 0 fällt Ausgang-1 nach eingestellter Zeit zurück. Ausgang-2 schaltet bei Erreichen von Vorwahlwert-2 oder 0. Zähler läuft weiter. Teilmengen werden zu Gesamtmenge addiert.

000001: Manuelles Rücksetzen-2:

Ausgang-1 schaltet bei Erreichen von Vorwahlwert-1. Ist Rückfallverzögerung = 0 bleibt Ausgang-1 unverändert bis zum manuellen Rücksetzen. Ist Rückfallverzögerung > 0 fällt Ausgang-1 nach eingestellter Zeit zurück. Ausgang-2 schaltet bei Erreichen von Vorwahlwert-2 oder 0. Zähler stoppt. Teilmengen werden zu Gesamtmenge addiert.

000002: Manuelles Rücksetzen-3:

Ausgang-1 schaltet bei Erreichen von Vorwahlwert-1. Ist Rückfallverzögerung > 0 fällt Ausgang-1 nach eingestellter Zeit zurück. Ist Rückfallverzögerung = 0 bleibt Ausgang-1 unverändert bis zum manuellen Rücksetzen, oder wenn Ausgang-2 zurückfällt. Ausgang-2 schaltet bei Erreichen von Vorwahlwert-2 oder 0. Zähler läuft weiter. Ist Rückfallverzögerung > 0 fällt Ausgang-2 nach eingestellter Zeit zurück. Teilmengen werden zu Gesamtmenge addiert.

000004: Automat. Rücksetzen-2:

Ausgang-1 schaltet bei Erreichen von Vorwahlwert-1. Ist Rückfallverzögerung > 0 fällt Ausgang-1 nach eingestellter Zeit zurück. Ist Rückfallverzögerung = 0 bleibt Ausgang-1 unverändert bis zum manuellen Rücksetzen, oder wenn Ausgang-2 zurückfällt. Ausgang-2 schaltet bei Erreichen von Vorwahlwert-2 oder 0. Zähler stoppt. Ist Rückfallverzögerung > 0 fällt Ausgang-2 nach eingestellter Zeit zurück und Zähler wird rückgesetzt. Teilmengen werden zu Gesamtmenge addiert.

000005: Automat. Rücksetzen-3:

Ausgang-1 schaltet bei Erreichen von Vorwahlwert-1. Ist Rückfallverzögerung > 0 fällt Ausgang-1 nach eingestellter Zeit zurück. Ist Rückfallverzögerung = 0 bleibt Ausgang-1 unverändert bis zum manuellen Rücksetzen, oder wenn Ausgang-2 zurückfällt. Ausgang-2 schaltet bei Erreichen von Vorwahlwert-2 oder 0. Zähler wird rückgesetzt. Ist Rückfallverzögerung > 0 fällt Ausgang-2 nach eingestellter Zeit zurück. Teilmengen werden zu Gesamtmenge addiert.

000006: Automat. Rücksetzen-4:

Ausgang-1 schaltet bei Erreichen von Vorwahlwert-1. Ist Rückfallverzögerung > 0 fällt Ausgang-1 nach eingestellter Zeit zurück. Ist Rückfallverzögerung = 0 bleibt Ausgang-1 unverändert bis zum manuellen Rücksetzen, oder wenn Ausgang-2 zurückfällt. Ausgang-2 schaltet bei Erreichen von Vorwahlwert-2 oder 0. Zähler zählt weiter. Ist Rückfallverzögerung > 0 fällt Ausgang-2 nach eingestellter Zeit zurück und Zähler wird rückgesetzt. Teilmengen werden zu Gesamtmenge addiert.

000007: Automat. Rücksetzen-5:

Aufwärts zählen: Ist Zählwert = oder > des jeweiligen Vorwahlwerts, ist der jeweilige Ausgang aktiv. Ist Zählwert < des jeweiligen Vorwahlwerts, ist der jeweilige Ausgang inaktiv.

Abwärts zählen: Ist Zählwert = oder < des jeweiligen Vorwahlwerts, ist der jeweilige Ausgang aktiv. Ist Zählwert > des jeweiligen Vorwahlwerts, ist der jeweilige Ausgang inaktiv.

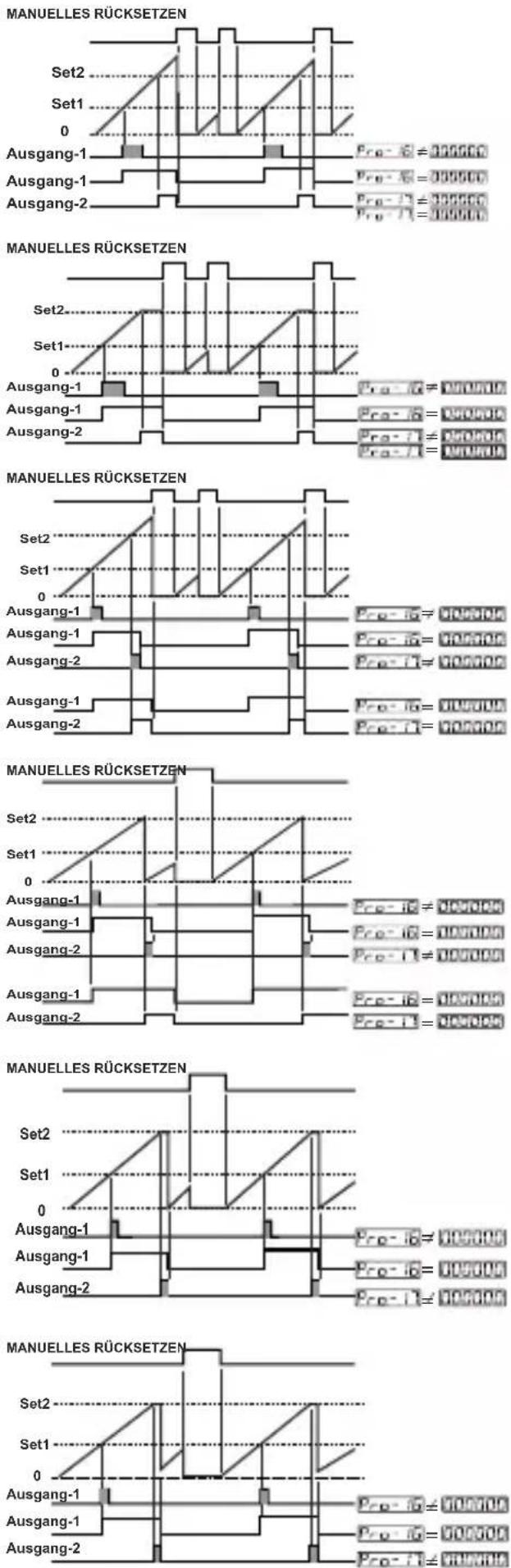

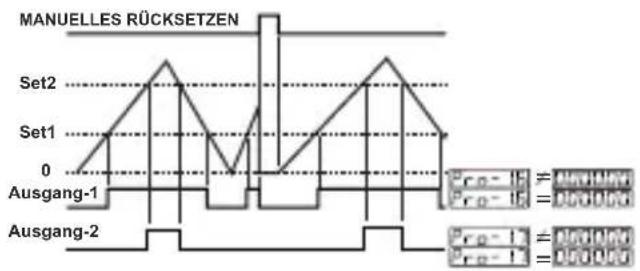

MANUELLES RÜCKSETZEN Set2 Set1 0 Ausgang-1 Ausgang-2 Pro-1 Pro-2 Pro-3 Pro-4

Pro-07 : Rücksetzen nach Zeit (nur Frequenzmesser/Tachometer)

Zähler wird rückgesetzt, wenn innerhalb der eingestellten Zeit kein Impuls an Ch-A eingeht. Der Wert kann von 000001 bis 000059 eingestellt werden.

Pro-08 : Messperiode (nur Frequenzmesser/Tachometer)

Die innerhalb der festgelegten Zeit an Ch-A erfassten Impulse werden gezählt. Der Wert kann von 00000 bis 000995 eingestellt werden.

Pro-09 : Ausgang-1 Funktion (nur Frequenzmesser/Tachometer)

000000: Ausgang verriegelt bis zum manuellen Rücksetzen.

000001: Ausgang entriegelt. Hysterese aktiv.

000002: Ausgang ist Alarmausgang.

Pro-10 : Ausgang-1 Funktion (nur Frequenzmesser/Tachometer)

000000: Ausgang verriegelt bis zum manuellen Rücksetzen.

000001: Ausgang entriegelt. Hysterese aktiv.

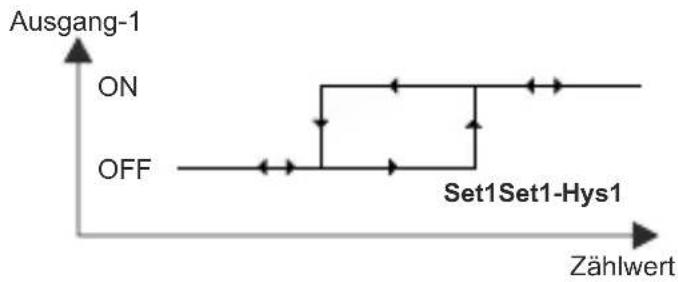

-11 : Alarmfunktionen für Ausgang-1 (Nur Frequenzmesser/ Tachometer) (nur Frequenzmesser/Tachometer)

Pro-09 Wenn Ausgang-1 Alarmausgang 000002

Oberer Alarmwert

Unterer Alarmwert

Pro-12 : Hysterese Ausgang-1 Pro-13 : Hysterese für Ausgang-2 Pro-14 : Ausgang-1 Betriebszustand

Ausgang-1 nicht angesteuert

000001 Ausgang-1 angesteuert

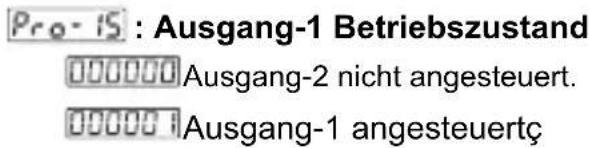

Pro-15 : Ausgang-1 Betriebszustand 000000 Ausgang-2 nicht angesteuert. 000001 Ausgang-1 angesteuertç

Pro-16 : Ausgang-1 Rückfallverzögerung

Definiert wie lange der Ausgang aktiv ist. Der Wert kann zwischen 00.00 bis 99.99 s eingestellt werden.

Pro-17: Ausgabe-2 Rückfallverzögerung

Definiert wie lange der Ausgang aktiv ist. Der Wert kannzwischen 00.00 bis 99.99 s eingestellt werden.

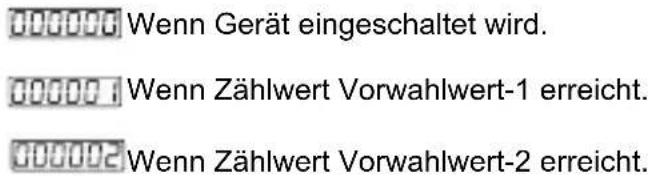

Pro-18: Ausgangskontrolle (nur Frequenzmesser/Tachometer)

Wenn Gerät eingeschaltet wird. Wenn Zählwert Vorwahlwert-1 erreicht. Wenn Zählwert Vorwahlwert-2 erreicht.

Pro-19:Zählrichtung

Aufwärts bis Vorwahlwert (0 --> Vorwahlwert)

Abwärts bis 0 (Vorwahlwert --> 0)

Pro-20: Dezimalpunktposition

Ohne Punkt

30000: Nach 1. Stelle

000002 Nach 2. Stelle

00003 Nach 3. Stelle

300004 Nach 4. Stelle

Pro-21: Datenspeicherung

300000 Bei Unterbrechung der Versorgungsspannung wird der Zählwert im Speicher abgelegt.

90000 Bei Unterbrechung der Versorgungsspannung wird derZählwert nicht im Speicher abgelegt.

Pro-22 : Vorwahlwert-1 Betriebsart (nur Zähler)

Direktwahl. Vorwahlwert-1 kann zwischen 90000 und 199900 eingestellt werden.

20000 Betrieb mit Formel. Vorwahlwert-1 wird abhängig von Vorwahlwert-2 als ± Abweichung definiert (Vorwahlwert-1 = Vorwahlwert-1 ± Vorwahlwert-2).

Pro-23: Adresse der seriellen Schnittstelle

Der Wert kann von 900001 bis 100251 eingestellt werden.

Pro-24 : Modbus Protokollauswahl

ASCII Protokoll

000001 RTU Protokoll.

Pro-25 : Parität

00000 Keine

00000 ! Odd

000002 Even

Pro-26 : Baud Rate

1200

2400

000002 4800

9600

000004 19200

Pro-27: Stop Bit

1 Stop Bit

2 Stop Bits

Pro-28 :Rücksetz- und Eingabeschutz

Rücksetz- und Eingabeschutz nicht aktiviert

"RESET"-Taste deaktiviert

00002 "SET-1"-Taste und "SET-2"-Taste deaktiviert

Vollständiger Schutz: "RESET"-Taste, "SET-1"-Taste und "SET-2"-Taste deaktiviert

000004 "SET-1"-Taste deaktiviert

00005 "SET-2"-Taste deaktiviert

Pro-29 : Frequenz/Zyklus Faktor (nur Frequenzmesser/ Tachometer)

Der Wert kann von 00000 bis 00999 eingestellt werden.

Pro-30: Multiplikationsfaktor

Der Wert kann von 0000 bis 009991 eingestellt werden.

Pro-PS : Passwort zum ändern der Programmparameter

Der Wert kann zwischen "0000" und "9999" eingestellt werden. Ist der Wert auf "0000" eingestellt, ist der

Passwortschutz inaktiv.

Ist der Passwortschutz aktiv, erfolgt die Abfrage nach drücken der "P"-Taste.

1- Wird das Passwort falsch eingegeben, erscheint die Betriebsanzeige.

2- Ist ein Passwort hinterlegt und wird der Wert "0000"eingegeben, kann mit der "ENTER"-Taste in den Parametern geblättert werden, diese aber nicht geändert werden. Der Parameter "Passwort" wird nicht angezeigt.

Fehlermeldungen für EZM-XX50 programmierbare Zähler

1- Die Position des DIP-Schalters ist falsch (der DIP-Schalter legt die Funktionsweise des Geräts fest.

2- Ist ein Passwort hinterlegt und wird der Wert "0000" eingegeben, kann mit der "ENTER"-Taste in den Parametern geblättert werden, diese aber nicht geändert werden. Der Parameter "Passwort" wird nicht angezeigt.

3- Zählwert blinkt und Zähler steht; Diese Anzeige erscheint, wenn der Zählwert größer ist als der maximale Zählwert. Um diese Meldung zu entfernen und den Zähler Rückzusetzen, drücken Sie die "RESET"-Taste.

4- Zählwert blinkt und Zähler steht; Diese Anzeige erscheint, wenn der Zählwert kleiner ist als der minimale Zählwert. Um diese Meldung zu entfernen und den Zähler Rückzusetzen, drücken Sie die "RESET"-Taste.

Installation

Vor Gerätemontage, bitte die Gebrauchsanweisung und die nachstehenden Hinweise lesen.

Im Lieferumfang enthalten sind:

• 1 Gerät
• 2 Befestigungsteile
• Garantieschein
• Gebrauchsanweisung.

Vor Montage das Gerät visuell prüfen, ob das Gerät während der Beförderung beschädigt wurde. Die Montage und Inbetriebnahme muss durch geschultes Personal ausgeführt werden. Dies steht unter der Verantwortung des Käufers.

Falls aufgrund eines Fehlers oder einer Störung des Geräts eine Gefahr bestehen sollte, Spannungsversorgung abschalten und alle elektrischen Verbindungen zum Geräts entfernen.

Standardmäßig wird das Gerät ohne Netzschalter und ohne Sicherung ausgeliefert. Bei Bedarf müssen diese vom Anwender selbst angebracht werden.

Es muss eine zum Gerät passende Versorgungsspannung verwendet werden, um Fehlfunktionen und Schäden zu vermeiden.

Um einen elektrischen Schock und ähnliche Unfälle zu vermeiden, darf das Gerät vor Abschluss der Verkabelung nicht mit Spannung versorgt werden.

An dem Gerät keine Veränderungen vornehmen, und das Gerät nicht reparieren. Eingriffe am Gerät können fehlerhafte Funktion, Beschädigung des Geräts oder angeschlossener Geräte, elektrischen Schocks und Feuer auslösen.

Das Gerät darf unter keinen Umständen in der Nähe von brennbaren und explosiven Gasen verwendet werden.

Die Schalttafelausschnitte können scharfe Kanten aufweisen, welche bei der Montage des Geräts Schnittverletzungen verursachen können. Bitte treffen Sie die erforderlichen Vorsichtsmaßnahmen.

Es ist wichtig, dass das Gerät mit den mitgelieferten Befestigungsteilen montiertwird. Das Gerät nicht mit ungeeigneten montieren. Achten Siedarauf, dass das Gerät während der Montage nicht herunterfällt.

Es unterliegt Ihrer Verantwortung, wenn das Gerät nicht wie in dieser Anleitung beschrieben, verwendet wird.

Garantie

2 Jahre Garantieschutz gegen Material- und Verarbeitungsfehler. Diese Garantie wird mit dem Vorbehalt gewährleistet, dass der Kunde den in Garantieschein und Bedienungsanleitung erwähnten Pflichten nachkommt.

Instandhaltung

Das Gerät muss durch geschultes Personal gewartet werden. Vor dem Zugriff auf Innenteile, alle stromführenden Leitungen trennen.

Gerät nicht mit auf Kohlenwasserstoff basierenden Lösungsmitteln (wie Benzin, Trichlorethylen etc.) reinigen. Das Reinigen mit diesen Lösungen kann die mechanische Sicherheit des Geräts vermindern.

Verwenden Sie ein mit Ethylalkohol oder Wasser benetztes Tuch um das Plastikgehäuse außen zu reinigen.

Sonstige Angaben

Herstellerinformationen

Emko Elektronik Sanayi ve Ticaret A.Ş.

Informationen zum Reparatur- und Wartungsservice:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Ihr Technologiepartner

Wir danken Ihnen, dass Sie Sich für die elektronischen Produkte von EMKO entschieden haben, bitte besuchen Sie unsere Webseite, wenn Sie die detaillierte Gebrauchsanweisung laden möchten.

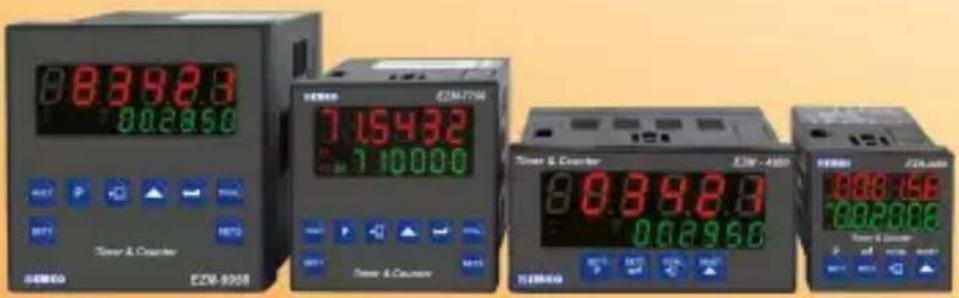

EZM-4450: 210 g ; EZM-4950: 210 g

EZM-7750: 250 g ; EZM-9950: 340 g

Dimensiones:

EZM-4450: (48 x 48 mm, Profundidad: 116 mm)

EZM-4950: (96 x 48 mm, Profundidad: 86,5 mm)

EZM-7750: (72 x72 mm, Profundidad: 87,5 mm)

EZM-9950: (96 x 87,5 mm, Profundidad: 96 mm)

Encastre del panel:

EZM-4450: (46 x 46 mm)

EZM-4950: (92 x 46 mm)

EZM-7750: (69 x 69mm)

EZM-9950: (92 x 92mm)
