Regolatori di processo PID a ingresso universale ESM-4430, ESM-7730, ESM-9930, ESM-4930, ESM-9430

• Display過程 a 4 cifre (PV) e imposta a 4 CIFre (SV)
• Ingresso di processo universale (TC, RTD, mV ---, V ---, mA ---)
• Calibrazione a due o più+punti per ingressri Tensione & -corrente
• Moduli di controllo ON/OFF, P, PI, PD e PID programmabili
• PID regolazione automatica e autotaratura
• Sezione della modalità Manuale/Automatica per le uscite di controllo
• Trasferimento sensa brusché variazioni
• Funzioni di riscaldamento, raffreddamento e allarme programmabili per le uscite di controllo

SPECIFICHE

Ingresso universale: TC, RTD, = tensione/corrente

Campo di misura: Per la selezione del tipo di ingressso e della Scala,fare riferimento alla Tabella-1

Precisione:± 0.25% del fondo Scala per la termocoppia, termoresistenza e l'ingresso mV, V e mA.

Compensazione del giunto freddo: Automaticamente ± 0.1^ / 1^

Compensazione di linea: Massimo 10 Ohm

Protezione dall'interruzione del sensore: Di classe superiore

Ciclo di campionamento: 3 campioni al secondo

Filtro di ingresso: da 0.0 a 900.0 secondi

CONTROLLO

Moduli di Controllo: ON/OFF, P, PI, PI, PD o PID (II modulo di controllo cui quodesserengrapmento dall'utente)

USCITA

Uscite a relè standard: due reli. 5A@250V~(a carico resistivo)

(possono essere programmate come uscita di controllo o di allarme)

Uscita driver SSR: Massimo 17mA, massimo 25V---

TENSIONE DI ALIMENTAZIONE

100-240 V ~ 50/60 Hz (-15%; +10%), -6VA

24V V 50/60 Hz (-15% ; +10%), - 6VA

24V Z (-15% ; + 10%) , -6W

(Deve essere determinata in ordine)

DISPLAY

Displayprocesso:

ESM-4430 : Display a LED a 4 cifre rosse da 10.1 mm

ESM-4930 : Display a LED a 4 cifre rosse da 13.2 mm

ESM-7730 : Display a LED a 4 cifre rosse da 13.2mm

ESM-9930 : Display a LED a 4 cifre rosse da 19 mm

ESM-9430 : Display a LED a 4 cifre rosse da 10.1 mm

Display valore impostato:

ESM-4430 : Display a LED a 4 cifre verde da 8 mm

ESM-4930 : Display a LED a 4 cifre verde da 8 mm

ESM-7730 : Display a LED a 4 cifre verde da 9.1 mm

ESM-9930 :Display a LED a 4 cifre verde da 10.8mm

ESM-9430 : Display a LED a 4 cifre verde da 8 mm

LED: AT(Autotaratura), M (modalità manuale), A (modalità

automatica), Led PSET / ASET1 / ASET2 (Imposta controlo o allarme)

Leds, PO, AO1, AO2 (stato di controllo o allarme) ^ C / ^ F / V

CARATTERISTICHE AMBIENTALI e SPECIFICHE FISICHE

Temperatura di Funzionamento: 0...50°C

Umidità: 0-90%RH (nessuna condensazione)

Class di Protezione: IP65 anteriore, IP20 posteriore

Montaggio: Tipo-1 Montaggio su contentitore tipo

Installazione: Installazione fissa Categoria II

Categoria di sovratensione: II

Grado di inquinamento: Il, ufficio o posto di lavoro, nessun

inquinamento conduttivo

Peso:

ESM-4430:170 gr.

ESM-4930:230 gr.

ESM-7730:230 gr.

ESM-9930 : 320 gr.

ESM-9430:230 gr.

Dimensioni / Taglio del pannello:

ESM-4430 : (48 x 48mm, profundita:87.5 mm) / (46 x 46mm)

ESM-4930 : (96 x 48mm, profondità:86.5 mm) / (92 x 46mm)

ESM-7730 : (72 x 72mm, profundita:87.5 mm) / (69 x 69mm)

ESM-9930 : (96 x 96mm, profundita:87.5 mm) / (92 x 92mm)

ESM-9430 : (48 x 96mm, profundita:86.5 mm) / (46 x 92mm)

Distanza minima tra i centri di taglio del pannello:

ESM-4430 : X=65mm, Y=65mm

ESM-4930:X=129mm,Y=65mm

ESM-7730:X=97mm,Y=97mm

ESM-9930 : X=129mm, Y=129mm

ESM-9430 : X=65mm, Y=129mm

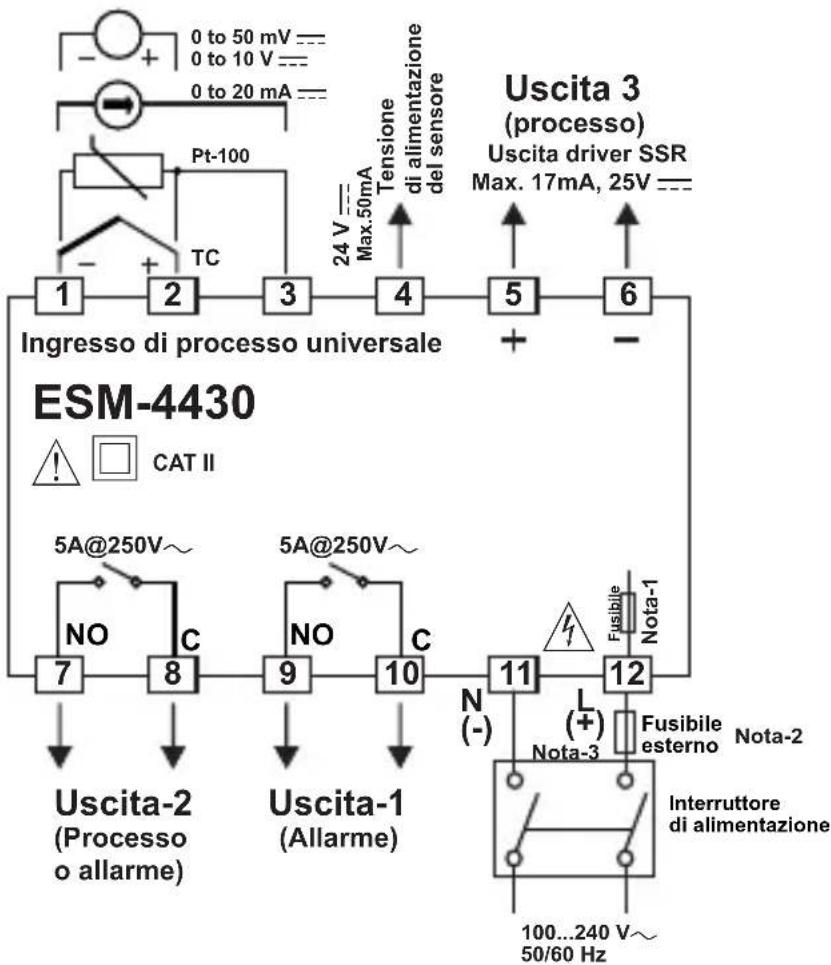

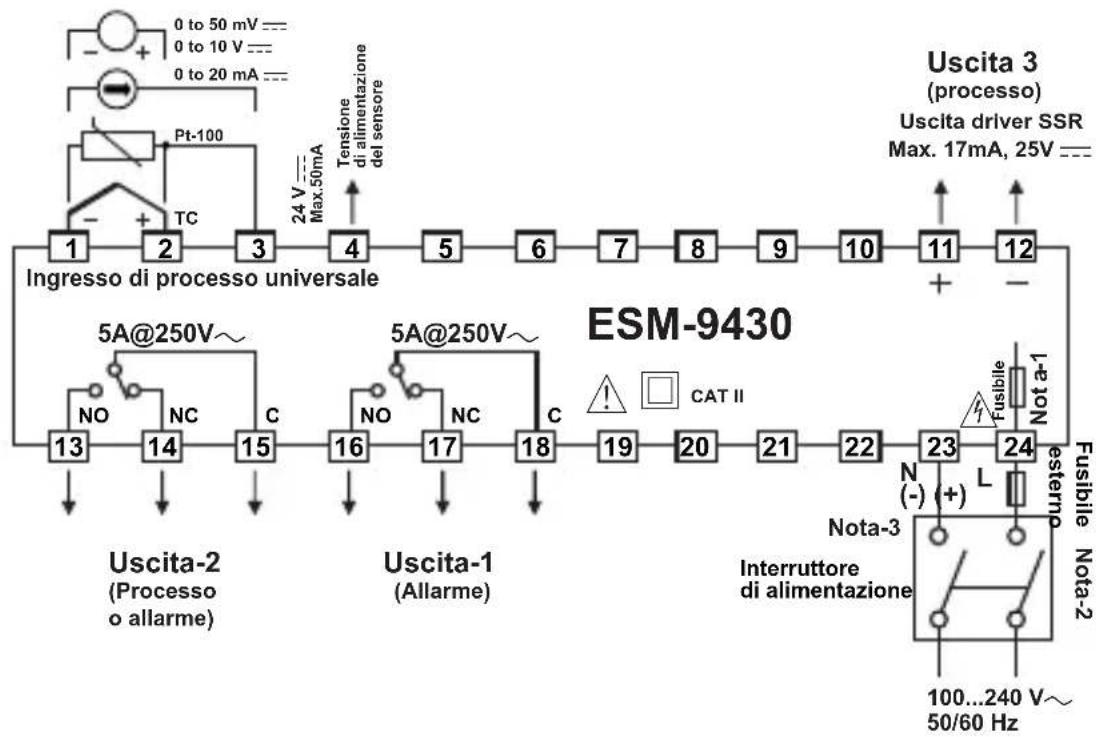

Nota-1:Vi è una resistenza fusibile interna a prova di fiamma.
Nota-2: Sir raccomanda l'uso di un fusibile esterno.
1A00. I. per alimentazione
240V 024V
1A---T per alimentazione 24V---
Nota-3: "L" è (+), "N" è (-) per una tensione di alimentazione di 24V ---

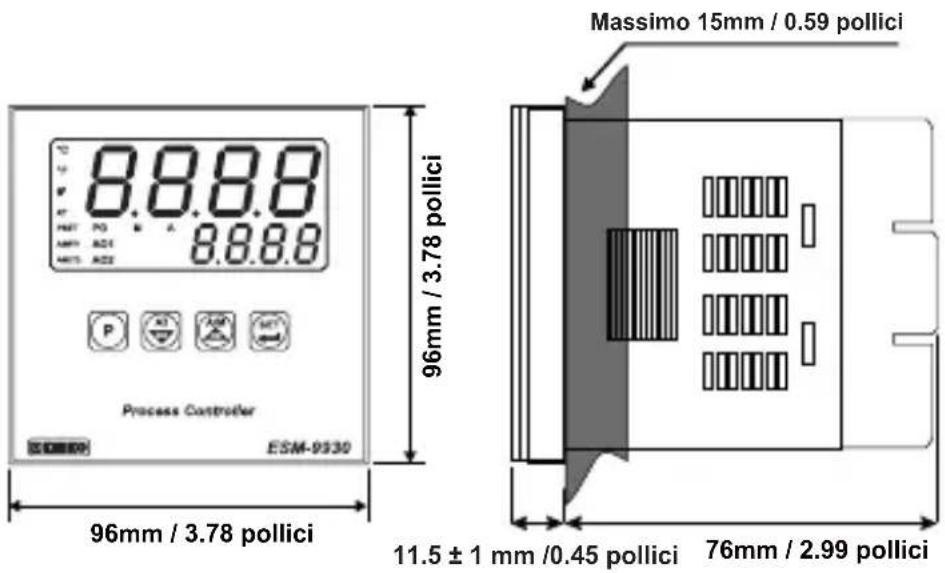

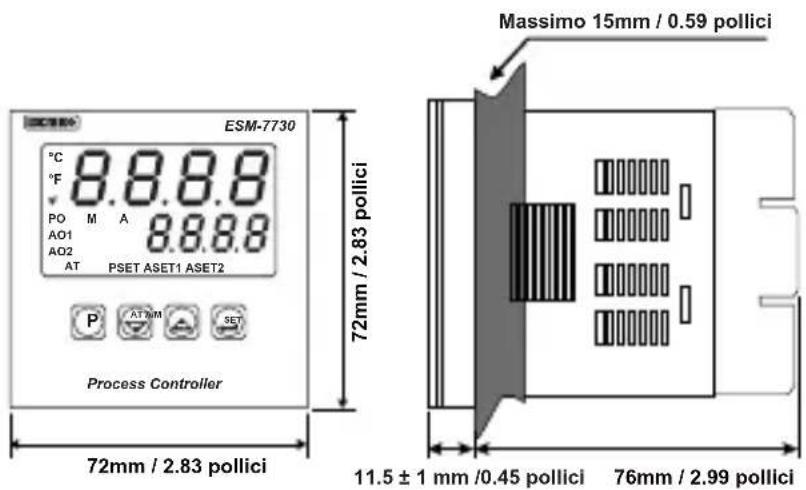

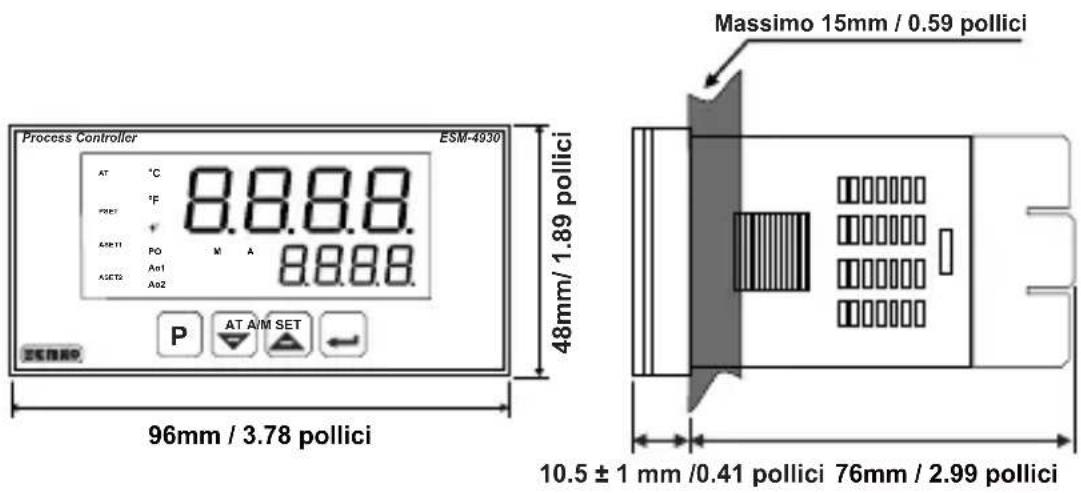

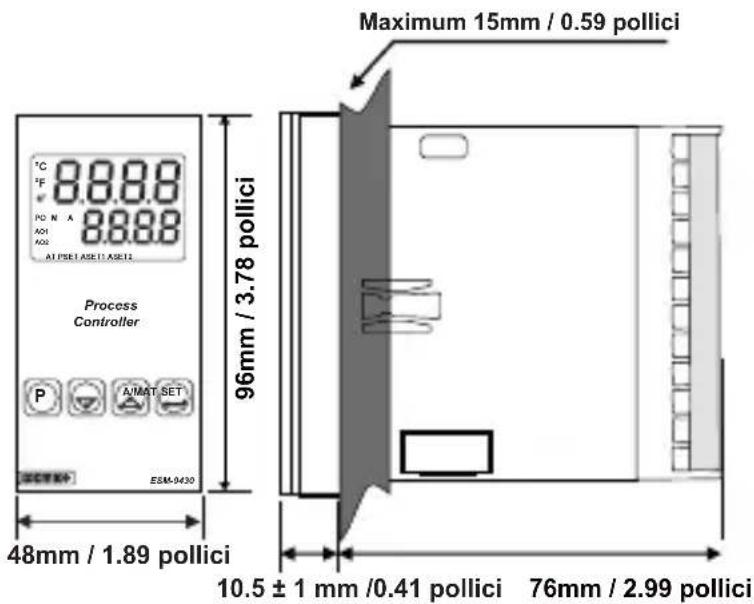

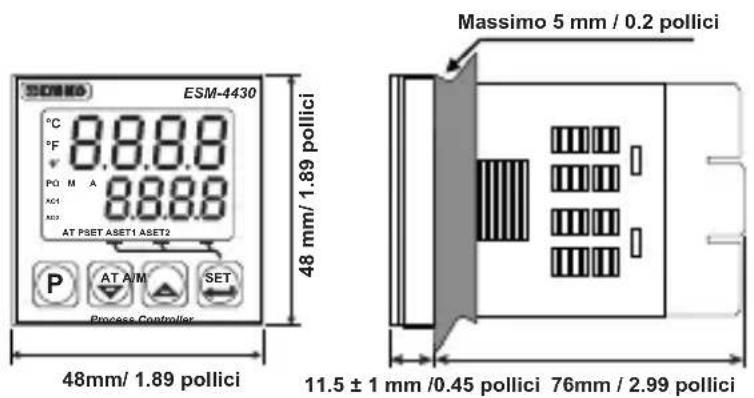

DIMENSIONI

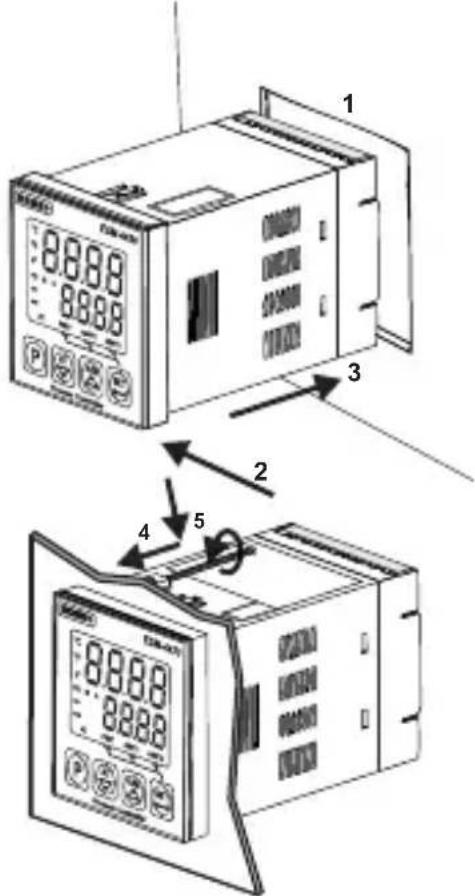

MONTAGGIO A PANNELLO

1 - Prima di montare il dispositivo nel pannello, assicurarsi che l'apertura del pannello sia adeguata.

2- Controllare la posizione della guarnizione del pannello frontale.

3 - Inserire il dispositivo attaverso le aperture. Se i morsetti di montaggio sono presenti sull'unità, estrarli prima di inserire l'unità nel pannello.

4-Inserire l'unità nell'aperture del pannello sulla parte frontale.

5-Inserire imorsetti di montaggio nei fori collocati sui lati superiore e inferiore del dispositivo e avvitare le viti di fissaggio fino a quando I'unita risulta complementeferma all'interno del pannello.

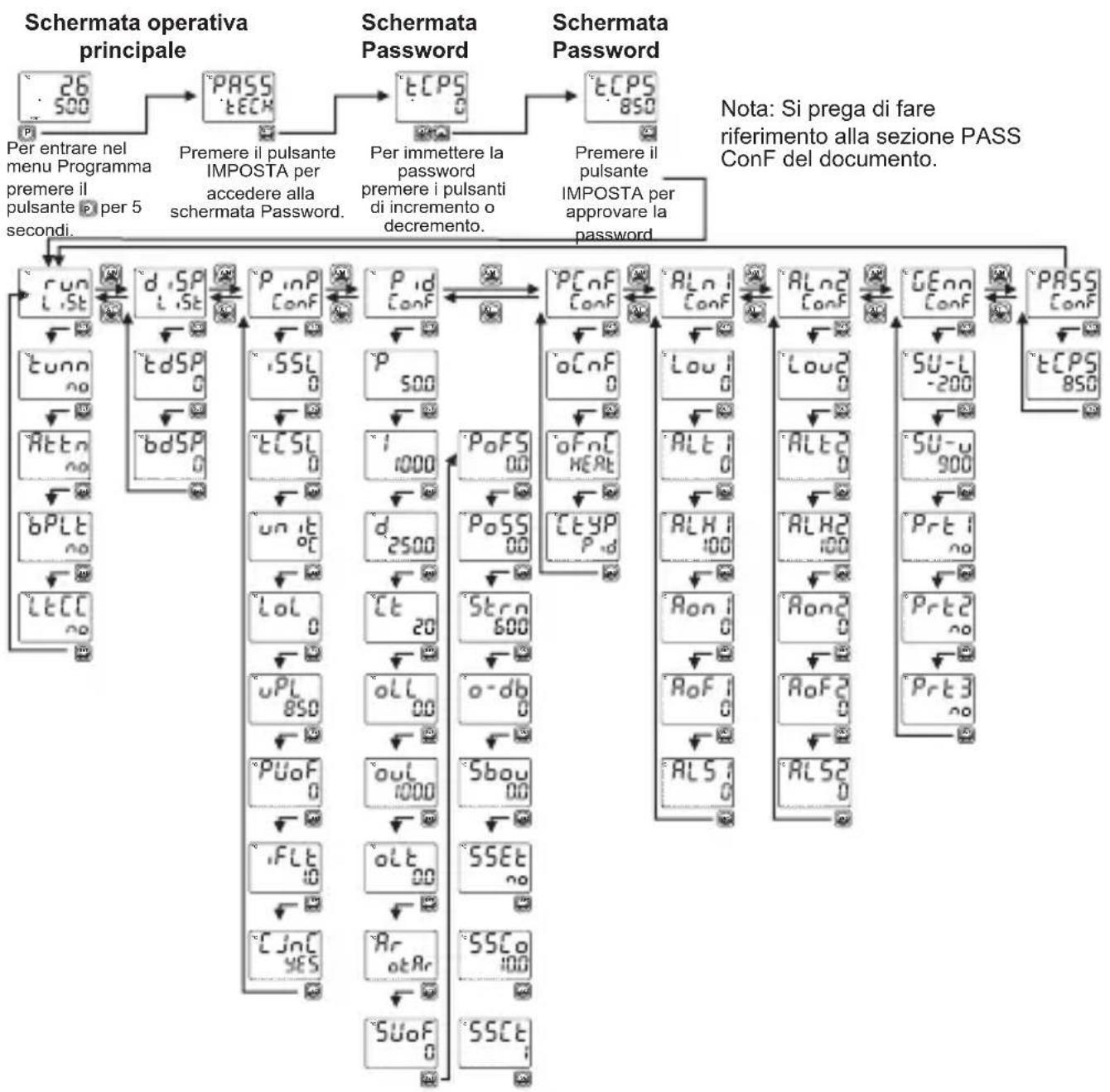

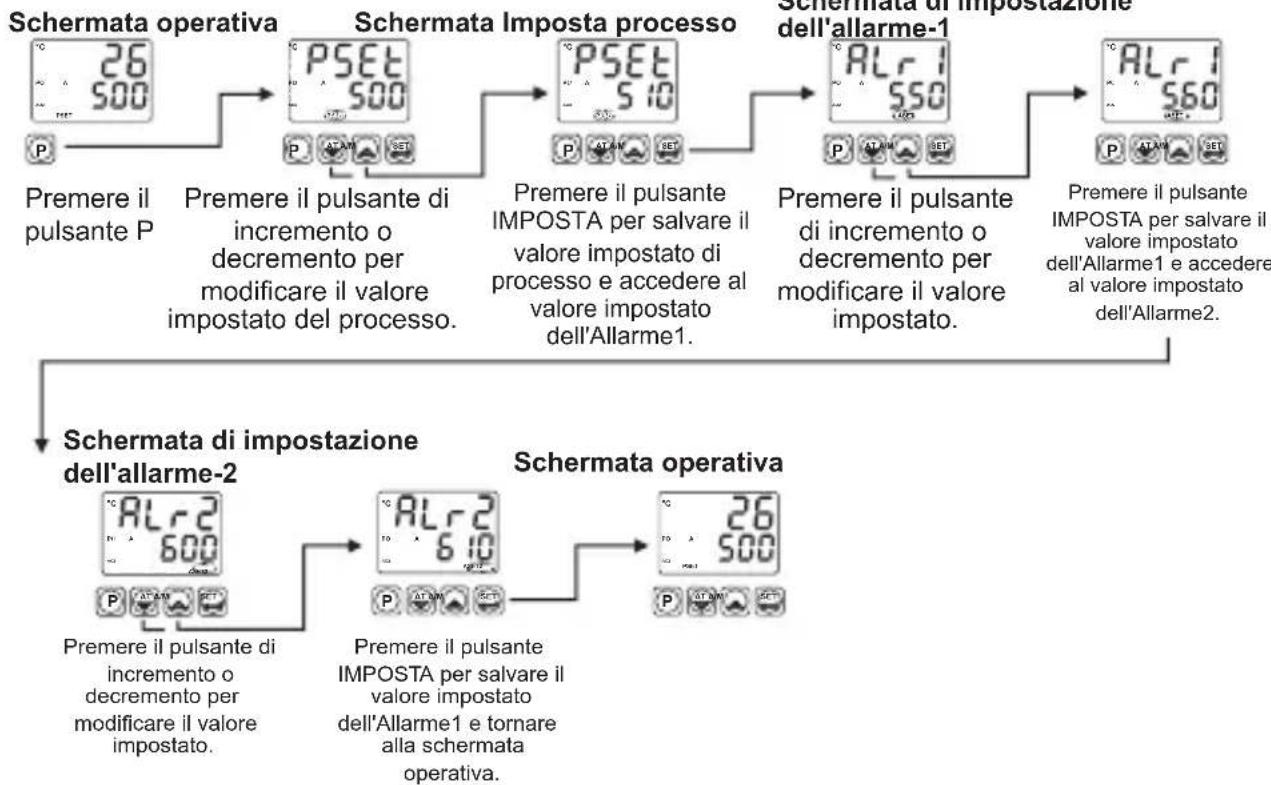

Accesso e modifica dei valori impostati

Note: L'utente può uscire nella sezione Imposta valore perché i valori premendo il pulsante. Se noniene eseguita alcuna operazione per 120 secondi, il dispositivo esce automaticamente nella sezione Imposta valore.

Eseguire List: Sezione della regolazione del PID e della modalità operativa

SELEZIONE REGOLAZIONE: Selezionando uno dei seguenti metodi, il dispositivo può determinare i parametri PID.

Il dispositivo funziona secondo i parametri PID definiti

Operazione di Regolazione automatica (Limit Cycle Tuning)

Operazione di Autotaratura (Step Response Tuning)

I metodi di Autotaratura automatica vengono eseguiti in base alle condizioni del systema stesso.

SELEZIONE AUTOMATICA DELLA REGOLAZIONE

Il disposativo non esegue la regolazione.

Dispositivo esgue la regolazione.

TRASFERIMENTO SENZA BRUSCHE VARIAZIONI

No. 10
Quando si passa alla modalità automatica alla modalità manuale, l'uscita di processo sare l'ultima percentuale di uscita della modalità manuale salvata. Il valore dell'uscita di processo nel controllo manuale non viene preso in considerazione nel passaggio dal controllo manuale al controllo automatico. La nuova uscita di controllo misurata nel controllo automatico viene applicata all'uscita di processo.

FES Quando si passa alla modalità automatica alla modalità manuale, l'uscita di processo sare l'ultima percentuale di uscita della modalità automatica. Mentre, quando si passa dal controllo manuale al controlo automatico, l'ultimo valore di uscita di processo nel controllo manuale viene accettato come primo valore di uscita di processo nel controllo automatico.

no L'annullamento del blocco dell'allarme non viene eseguito.

YES Se è presente un'uscita di allarme con blocco e non c'è uno stato di allarme, l'operazione di blocco verrà terminata dal dispositorio. Questo parametro diventa automaticamente no.

diSP LiSt: Sezione delle funzioni per il display superiore e inferiore

Funzione display superiore

Questo parametro determina quale valore viene visualizzato nel display superiore.

Il valore di processo (PV)iene visualizzato nel display superiore
La differenza tra il valore di processo impostato e il valore di過程 (SV-PV) viene visualizzata sul display superiore.

Funzione display inferiore

Questo parametro determina quale valore viene visualizzato nel display inferiore.

Il valore impostato di processo (SV)iene visualizzato sul display inferiore.
Il valore di uscita %applicato all'uscita di controllo di processo viene visualizzato sul display inferiore.

PinP ConF: tipo di ingresso di processo e relativi parametri

Tipodi ingressodi processo

0 Selezione del tipo di ingressso TC
Sezione del tipo di ingressso RTD
Sezione del tipo di ingressoZtensione / corrente selection.

Selezione ingresso TC

Questoparametroeattivo seviene selezionato l'ingresso TC.

L (-100^;850^) o (-148^;1562^)
L (-100.0^;850.0^) o (-148.0^;999.9^)
J (-200^;900^) o (-328^;1652^)
3 J (-199.9^;900.0^) o (-199.9^;999.9^)
K (-200^;1300^) o (-328^;2372^)

K(-199.9°C;999.9°C) o (-199.9°F;999.9°F)
6 R (0^;1700^) o (32^;3092^)
R (0.0^;999.9^) o (32.0^;999.9^)
S (0^;1700^) o (32^;3092^)
S (0.0^;999.9^) o (32.0^;999.9^)
T (-200^;400^) o (-328^;752^)
T (-199.9^;400.0^) o (-199.9^;752.0^)
B (44^;1800^) o (111^;3272^)
B (44.0^;999.9^) o (111.0^;999.9^)
E (-150^;700^) o (-238^;1292^)
E (-150.0°C;700.0°C) o (-199.9°F;999.9°F)
N (-200^;1300^) o (-328^;2372^)
N (-199.9^;999.9^) o (-199.9^;999.9^)
C (0^;2300^) o (32^;3261^)
C (0.0^;999.9^) o (32.0^;999.9^)

rtds

Selezione dell'ingresso RTD

Questoparametroeattivo se e selezionato l'ingresso RTD.

PT-100 (-200^;650^) o (-328^;1202^)

PT-100(-199.9°C;650.0°C) o (-199.9°F;999.9°F)

UASL

---Selezione ingresso tensione / corrente

Questoparametroeattivo se e selezionato = tensione/corrente.

0...50mV = = (-1999；9999）

Posizione del punto di visualizzazione

Attivo seiene selezionato l'ingresso = = = tensione / corrente.

0 Nessun punto

Tra la prima e la seconde cifra "0.0".

Tra la seconda e la terza cifra "0.00"

3 Tra la terza e la quarta cifra "0.000"

U[AL

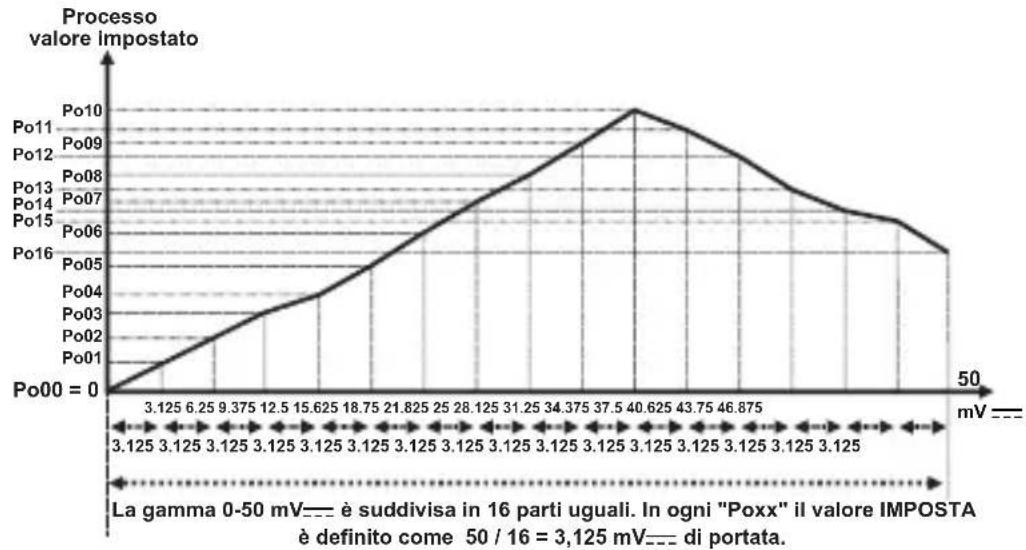

Display tipo di regolazione del valore

Attivo seiene selezionato l'ingresso di tensione

tensione/corrente. ---

Regolazione fissa del doppio punto di visualizzazione. Il valore del punto minimo del display è fissato a -1999, il valore del punto maggiore del display è fissato a 9999.

L'utente peut effettuer la regolazione del display a doppio punto con tPoL et PoH.

L'utente peut utiliser 16 puniti definiti di regolazione del display.

Regolazione del display del punto minimo (-1999, 9999) Unità Attivo seiene selezionato l'ingresso di tensione/corrente.Z

Regolazione del display del punto massimo (-1999, 9999) unità

Attivo seiene selezionato I'ingressi

Display regolazione puniti (-1999, 9999) unità

Questo parametro è attivo se è selezionata la tensione / corrente. Nell'operazione di regolazione del display multipunto, la Scala definita viene suddivisa in 16 puniti di regolazione.

Ad esempio: A5L e C (0-50 mV---).

Valore del coefficiente (1.000, 9.999)

Il valore di processo viene multiplicativo per quello valore.

Attivo se viene selezionato l'ingresso di Ztensione/corrente.

Selezione dell'unità

L'unità è °C

L'unità è°F

L'unità è tensione. Attivo se viene selezionato l'ingresso di tensione/corrente=

Nessuna unità. Attivo se viene selezionato l'ingresso di tensione/corrente---

Valore minimo scalp operativa

(Punto minimo e punto massimo della scala) unità

Utilizzato per il calcolo della banda proportionale e il lampeggio del display.

Valore massimo scaloperativa

(Punto minimo e punto massimo della scala) unità

Utilizzato per il calcolo della banda proportionale e il lampeggio del display.

Display di offset per il valore di processo (scalà -10%, Scala +10%)

unità Questo valore del parametro viene aggiunto al valore di processo.

Tempo di filtraggio (0,0,900,0) secondo

Definisce il tempo di filtraggio per il valore visualizzato.

Compensazione del giunto freddo

Questo parametro è attivo se l'ingresso di processo è selezionato come ingresso TC.

La compensazione del giunto freddo è attiva.

La compensazione della giunzione fredda non è attiva.

Scala: Differenza tra il punto massimo e il punto minimo del tipo di ingressso di processo. Esempio: SetCSL = 2 (il punto minimo è -200, il punto massimo è 900), la Scala è 1100. Se il tipo di ingressso è Tensione/Corrente, alla la Scala è la differenza tra i parametri tPoH e tPoL. Pid ConF: Parametri di configurazione PID

Pid ConF: Parametri di configurazione PID

BANDA PROPORZIONALE (0.0,999.9)%

Se _L = 1000^, Lol = 0^ e P=50.0

allora,

Banda proporzionale = ( -loi )^*P /100.0

Banda proporzionale = (1000 - 0)^*50.0 / 100.0 = 500^

TEMPO INTEGRALE (0, 3600) secondi

Può essere modificato dall'utente. Dop o aver completato correttamente la regolazione, il valore del tempo integrale cambia automaticamente. Se è 0, il controllo integrale viene disattivato.

TEMPO DERIVATIVO (0.0, 999.9) secondi

Puo essere modificato dall'utente. Dopo aver completingo correttamente la regolazione, il valore del tempo integrale cambia automaticamente. Se è 0, il controllo derivato viene disattivato.

TEMPO DI PERIODO DI CONTROLLO (1, 150) secondi

Periodo di tempo dell'uscita di processo

Anche come risultato del calcolo del PID, il disposittivo calcola il valore di uscita % inferiore a questo parametro, l'uscita di riscaldamento o raffreddamento è attiva al minimo per il parametro OLL.

USCITA DI CONTROLLO MASSIMA (oll, 100.0) %

Anche come risultato del calcolo del PID, il disposativo calcula il valore di uscita % superiore a quello parametro, l'uscita di riscaldamento o raffreddamento è attiva al massimo per il parametro OUL.

TEMPO DI USCITA CONTROLLO MINIMO (0.0, [E]) secondi

L'uscita di riscaldamento o raffreddamento non può essere attiva al di quello di甚么 parametro. Anche se甚么 parametro è 0,甚么 parametro viene accettato come 50 msec.

Unità ANTI-RESET WINDUP (0, PUNTO MASSIMO SCALA) unità

Mentre il funzionamento PID è in esecuzione se

PSEE - Rr <= valore di processo <= PSEE +Rr èvero, viene calculato il valore integrale. Se la condizione non è vera, il valore integrale non viene calculato e viene utilizzato l'ultimo valore integrale calculato.

Se si selezione il parametro Ar otRr , la banda proportionale di riscaldamento viene utilizzata per il processo PID di riscaldamento invece del parametro Ar e la banda proportionale di raffreddamento viene utilizzata per il processo PID di raffreddamento invece del parametro Ar.

OFFSET DEL VALORE IMPOSTATO

((-PUNTO MASSIMO SCALA/2), (PUNTO MASSIMO SCALA/2))

L'unità PSE + SuF viene utiliser zata come valor impostato nei calcoli PID. Questo parametro viene'utilizzato per spostare la banda proportionale.

OFFSET USCITA PID

(PER PID RISCALDAMENTO 0,0,0,100,0)%

Questo parametro viene aggiunto a "Output %" che viene calculato alla fine del PID.

Questo parametro viene aggiunto all'uscita %processo che viene calcolo alla fine del PID in base al valore di processo impostato.

PoSS PSET / (uPL - Lot

STABILIZAZIONE DEL VALORE DI PROCESSO (1, PUNTO MASSIMO SCALA) unità

Viene utilizzato per controllare se il valore di processo oscilla o meno quando il parametro tunn è Atun o Atst se;

PSET - STrn <= Valore di processo <= PSET + STrn condizione non è vera, quando il dispositivo avvia automaticamente l'opération di regolazione.

PUNTO MINIMO SCALA: Valore minimo di ingresso di processo negli ingressi Pt-100 e Tc -1999 per gli ingressi utilizzati per la regolazione del display a doppio punto fisso. Il punto minimo della Scala è quello inferiore tαPol tOoh per la regolazione del display a doppio punto selezionabile. Il punto minimo della Scala utilizzato è quello inferiore tra

Poo o P016 per la regolazione del display multipunto ingressi utilizzati

PUNTO MASSIMO SCALA: Valore massimo d'ingresso di processo negli ingressi Pt-100 e Tc. 9999 per gli ingressi utilizzati per la regolazione del display a doppio punto fisso. Il punto massimo della Scala è il magiore da

o o poH per la regolazione del display a doppio punto selezionabile.

Il punto massimo della Scala è il maggiore da PoDC 6015 per la regolazione del display multipunto degli ingressi utilizzati.

CAMBIO DI BANDA PROPORZIONALE

((-PUNTO MASSIMO SCALA / 2), (PUNTO MASSIMO SCALA / 2)) unità

Se viene eseguita la funzione di raffreddamento; il valore impostato del processo di raffreddamento viene calculato aggiungendo il valore nominale PSET al o-db parametro

Il modulo di controllo più essere ON / OFF o PID.

Se il valore impostato per il riscaldamento = PSEE + SUoF;

Allora il valore impostato per il raffreddamento = PSEE + SU

VALORE DI USCITA INTERRUZIONE DEL SENSORE

(PER PID RISCALDAMENTO 0.0, 100.0) %.

(PER IL PID RAFFREDDAMENTO -100.0, 0.0) %.

In caso di interruzione del sensore, il controllo del processo può continuare inserendo il valore %output per il parametro sbou

Se questo parametro 0.0, l'uscita di controllo di processo non esegue un'uscita quando il sensore si interrompe.

Soft Start Valore impostato (0, 9999) unità

Se si selezione il parametro no, la funzione Soft start si disattiva.
Quando il dispositorio si accende, se il valore impostato per il soft start è diverso da no e il valore di temperatura è inferiore al valore di soft start nei processi, il dispositorio avvia il funzionamento soft start, fino a quando la temperature raggiunge il valore impostato per il soft start. Il periodo di uscita del dispositorio di soft start sare il valore del parametro SSCt e l'uscita di controllo del dispositorio sare il valore del parametro SSCo.

Uscita di controlledo soft start (10.0, 90.0)%.

Periodo di controllo soft start (1, 100) secondi

PCnF ConF: parametri di configurazione dell'uscita di processo

Configurazione delle uscite

Determine se l'uscita di processo (uscita driver SSR) e l'uscita allarme-2 funzionano insieme o meno.

L'uscita di processo (Uscita driver SSR) e l'uscita allarme-2 funzionano separatamente.

L'uscita di processo (uscita driver SSR) e l'uscita allarme-2 funzionano insieme. Le funzioni di allarme dell'uscita Allarme-2 non sono esere utilizzate.

Funzione di uscita di processo

Riscaldamento

Raffreddamento

Tipodi controlo d'uscita di processo

Algoritmo di controllo ON/OFF

Algoritmo di controllo PID

Isteresi dell'uscita di processo (scalà 0% , scala 50% ) unità Attivo se è selezionato il controllo ON/OFF.

Modalità operativa dell'isteresi

Attivo se é selezionato il controllo ON/OFF.

SV + HYS/2 e SV - HYS/2

SVe SV+HYS o SVe SV-HYS

Tempo di spegnimento (0.0, 100.0) secondi

Nell'operazione ON/OFF, quello tempo deve essere trascorso perché l'uscita sia nuovamente alimentata. (Attivo se è selezionato il controlo ON/OFF)

Aln1 ConF: Parametri di configurazione dell'uscita allarme 1

Uscita logica-1

Determine la funzione di uscita logica per l'uscita allarme-1.

Uscita allarme

Uscita di selezione manuale / automatica

Uscita allarme interruzione sensore

L'uscita è attiva quando il valore di processo è fuori alla banda definita con valore minimo della Scala operativa. e valore massimo della Scala operativa u L

RlE1 Tipo allarme-1

Determine il tipo di allarme per l'uscita 1. Attivo se la funzione di uscita logica dell'uscita Allarme-1 è un'uscita di allarme.

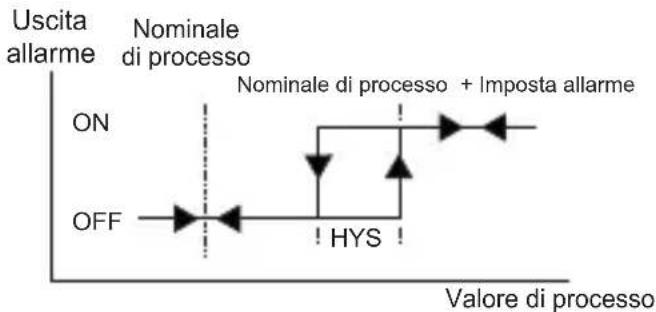

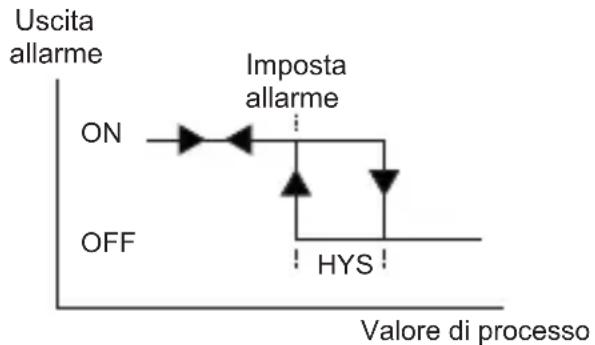

Allarme di processo superiore

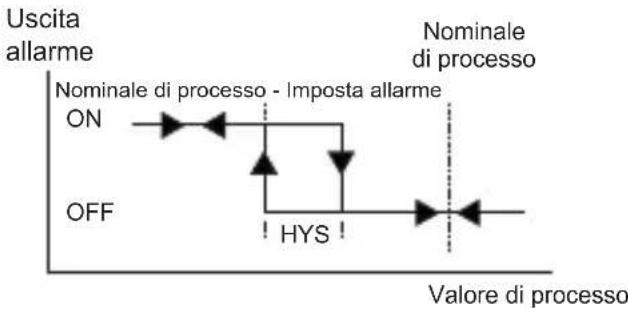

Allarme di processo inferiore
Allarme deviazione superiore
Allarme deviazione inferiore

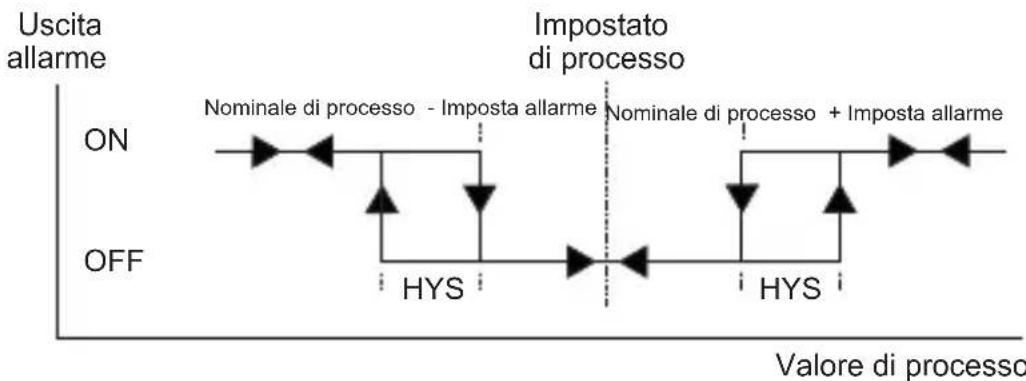

Allarme banda di deviazione

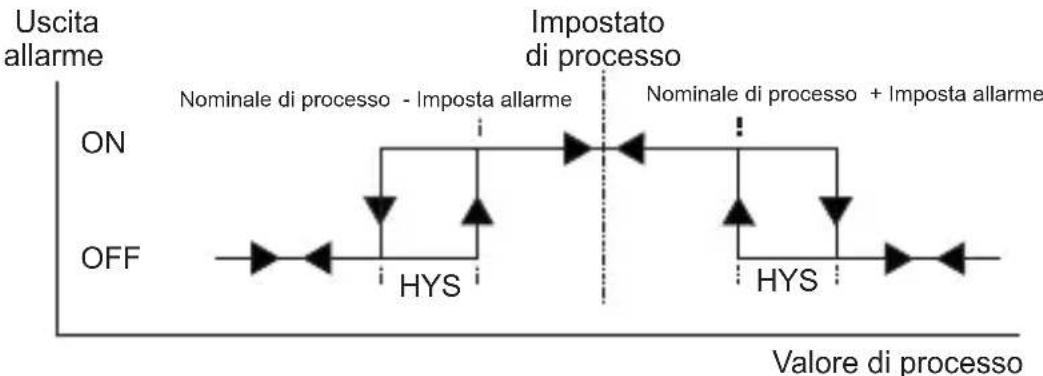

5 Allarme del Campo di deviazione

R L H I Valore di isteresi dell'allarme-1 (scal a 0% ,cala 50% )unita

Attivo se la funzione di uscita logica dell'uscita Allarme-1 è un'uscita di allarme.

Allarme-1 on tempo di ritardo all'accensione (0, 9999) secondi

Attivo se la funzione di uscita logica dell'uscita Allarme-1 è un'uscita di allarme.

Allarme-1 off tempo di ritardo all'accensione (0, 9999) secondi

Quando il valore è maggiore di 9998, sullo schermo viene visualizzato

Lech Significa che e selezionata l'uscita di blocco allarme. Attivo se la funzione di uscita logica dell'uscita allarme-1 è un'uscita di allarme.

Allarme-1 Tempo di stabilizzazione (0, 99) secondi

Attivo se la funzione di uscita logica dell'uscita allarme-1 è un'uscita di allarme. Dopo che l'unità è stata accesa e il tempo di stabilizzazione dell'allarme è scaduto, se è presente una condizione di allarme selezionata con Alt1, alla si attiva l'uscita Allarme-1.

Aln2 ConF: Parametri di configurazione dell'uscita allarme-2

i Il menu "Aln2 Conf" è accessible se il parametro oConF "PCnF ConF" è

Uscita logica-2

Determine la funzione di uscita logica per l'uscita allarme-2.

Uscita allarme
Uscita di selezione manuale / automatica
Uscita allarme interruzione sensore
3 L'uscita è attiva quando il valore di processo è fuori alla banda definita con valore minimo della Scala operativa lot e valore massimo della Scala operativa PL

ALc2 Tipo allarme-2

Determine il tipo di allarme per l'uscita-2. Attivo se la funzione di uscita logica dell'uscita allarme-2 è un'uscita di allarme.

Allarme di processo superiore
Allarme di processo inferiore
Allarme deviazione superiore

Allarme deviazione inferiore
4 Allarme banda di deviazione
Allarme del campo di deviazione

ALH2 Valore di isteresi dell'allarme-2 (scal a 0% ,cala 50% )unita

Attivo se la funzione di uscita logica dell'uscita Allarme-2 è un'uscita di allarme.

Bon2 Allarme-2 on tempo di ritardo (0, 9999) secondi

Attivo se la funzione di uscita logica dell'uscita allarme-2 è un'uscita di allarme.

Allarme-2 off tempo di ritardo (0, 9999) secondi

Quando il valore è maggiore di 9998, sullo schermo viene visualizzato LECH. Significa che è selezionata l'uscita di blocco allarme. Attivo se la funzione di uscita logica dell'uscita allarme-2 è un'uscita di allarme.

AL52 Allarme-2 Tempo di stabilizzazione (0, 99) secondi

Attivo se la funzione di uscita logica dell'uscita allarme-2 è un'uscita di allarme. Dop o che l'unità è stata accesa e il tempo di stabilizzazione dell'allarme è scaduto, se è presente una condizione di allarme selezionata con Alt2, alla si attiva l'uscita Allarme-2.

Gen ConF: Parametri generali

Prl Protezione dei valori degli allarmi impostati

I valori di allarme impostati possono essere modificati

YES I valori degli allarmi impostati non possono essere modificati. I parametri dei valori di allarme impostati e non sono accessibili.

Protezione dei pulsanti di selezione AUTO / MANUALE

La selezione automatica o manuale è possible con il pulsante A/M nella schermata operativa principale.

La selezione automatica o manuale non è possible con il pulsante A/M nella schermata operativa principale.

Protezione dei pulsanti AT (REGOLAZIONE AUTOMATICA)

L'operazione di regolazione a ciclo limite cui possono essere attivata o disattivata con il pulsante AT (Regolazione automatica) nella schermata operativa.

YES Il funzionamento della regolazione a ciclo limite non cui quodesserere attivato o disattivato con il pulsante AT (Regolazione automatica) nella schermata operativa.

PASS ConF: Parametri della password

Password del technique (0, 9999)

Utilizzi per la protezione e l'accesso ai parametri del technique.

Se questo parametro è ; non è presente alcuna protezione con password per l'accesso ai parametri del technique.

Se questo parametro è diverso da "0" e l'utente desidera accedere ai parametri del technique;

1- Se il tecnico non insertice correttamente la password [ECPS]:

Si passa alla schermata di funzionamento sulla ricerca nei parametri del technique.

2- Quando ECPS sul display superiore e G sul display inferiore, se il technique preme il tasting IMPOSTA alla serire la password ECPS (Per osservare I parametri)

Il technique può visualizzare tutti i menu e i parametri ad eccezione del menu Password technique ("Pass Conf"), ma i parametri non possono essere modificati.

Tipi di Allarme

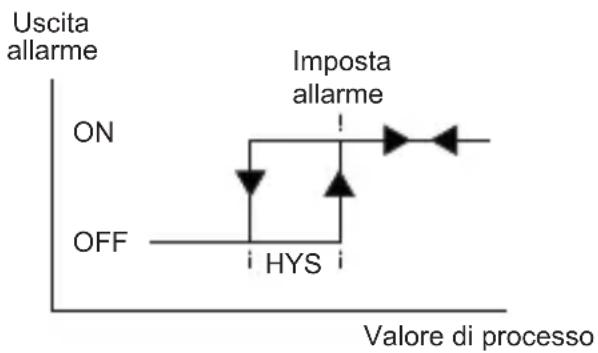

Allarme di processo superiore

Allarme di processo inferiore

Allarme deviazione superiore

Allarme deviazione inferiore

Allarme banda di deviazione

Allarme del Campo di deviazione

1 - Guasto del sensore negli ingressi analogici. Il collegamento del sensore è errato o non c'è alcun collegamento del sensore.

2 - Se il valore sul display superiore lampeggia: Se il valore dell'ingresso analogico è inferiore al valore minimo della Scala operativa , il valore visualizzato sul display superiore inizia a lampegiare.

3 - Se il valore sul display superiore lampeggia: Se il valore dell'ingresso analogico è superiore al valore massimo della Scala operativa , il valore visualizzato sul display superiore inizia a lampeggiare.

4 - Se la password del technique è diversa da "0" e il technique accede ai parametritramite il pulsante Imposta sulla insertire la password del technique e desidera modificare un parametro, il dispositivo non consente di effettuare alcuna modifica dei parametri. Se si preme il pulsante di incremento o decremento, sul display inferiore a sinistra appeare un messaggio di avvertimento.

5 - Se l'opération di regolazione non puo essere completata in 8 ore, il led AT inizia a lampeggiare e puo essere annulato premendo il tasto Invio.

Installazione

Prima di iniziare l'installazione di questo prodotto, leggere attendamente il manuale di istruzioni e le avventenze riportate di seguito.

Nella confezione.

• Unità monoblocco
  -Morsetto di montaggio a due peszzi
• Manuale di istruzioni per l'uso del monoblocco

Prima dell'installazione si raccomanda un'ispezione visiva di quello prodotto per individuare eventuali danni verificatisi durante la spedizione. è responsabilità dell'utente assicurarsi che il prodotto venga installato da tecnici meccanici ed elettrici qualificati.

Se sussiste il pericolo di gravi incidenti derivanti da un guasto o difetto di但这a unità, spegnere l'impianto e分开are il collegamento elettrico del dispositorio dal systema.

L'unità viene normalmente fornita perché interrettore di alimentazione o fusibile. Utilizzare l'interruttore di alimentazione e il fusibile come richiesto.

Assicurarsi di utilizzato la tensione di alimentazione nominale per proteggere l'unità da danni ed evitare quasti.

Mantenere l'unità spenta fino al completeness di tutti i cablaggi, in modo da evitare scosse elettriche e problemi con l'unità.

Non tentare mai di smontare, modificare o riparare l'unità. La manomissione dell'unità cui po causare malfunzionamenti, scosse elettriche o incendi.

Non utilizzato l'unità in atmossere gassose combustibili o esplosee.

Durante l'installazione meccanica alcune frese metalliche possono causare lesioni alle mani, è necessario fare attenzione.

Il montaggio del prodotto su unsystema devese essere effettuato con il suo morsetto di montaggio in dotazione. Non effettuare il montaggio del dispositivo con un morsetto di montaggio inadequato. Assicurarsi che il dispositivo non cada durante il montaggio.

E responsabilità dell'utente se il disposativo viene utilizzata in un modo non specificato in quello manuale di istruzioni.

Garanzia

EMKO Elektronik garantisce che il dispositivo fornito sia privo di difetti di materiale e di lavorazione. La presente garanzia ha una durata di due anni. Il periodo di garanzia decorre alla data di segna. Questa garanzia risulta valida nel caso il cliente si trovi nel pieno rispetto dei doveri e responsabilità indicati nel documento di garanzia e nel manuale d'istruzione.

Manutenzione

Le riparazioni devono essere eseguite solo da personale formato e specializzato. Togliere l'alimentazione al dispositivo prima di accedere alle parti interne.

Non pulire la custodia con solventi a base di idrocarburi ( benzina, tricloroetilene, ecc.). L'uso di questi solventi cui ridurre l'affidabilità meccanica del dispositivo. Utilizzato un panno inumidito con alcool etilico o acqua per pulire la custodia esterna in plastica.

Other Informations

Informazioni sul Produttore:

Emko Elektronik Sanayi ve Ticaret A.S.

Bursa Organize Sanayi Bolgesi, (Fethiye OSB Mah.)

Ali Osman Sonmez Bulvari, 2. Sokak, No:3 16215

BURSA - TÜRKIYE

Telefono : [phone]

Fax : [phone]

Informazioni sul servizio di riparazione e manutenzione:

Emko Elektronik Sanayi ve Ticaret A.S.

Bursa Organize Sanayi Bolgesi, (Fethiye OSB Mah.)

Ali Osman Sonmez Bulvari, 2. Sokak, No:3 16215

BURSA - TÜRKİYE

Telefono : [phone]

Fax : [phone]

Informazioni per gli ordini

ESM-4430 (48x48 DIN 1/16)

ESM-4930 (96x48 DIN 1/8)

ESM-7730 (72x72 DIN Size)

ESM-9930 (96x96 DIN 1/4)

ESM-9430 (48x96 DIN 1/8)

ABCDEFGHIJ
				/10	01	02	0	0	0

A	Tensione di alimentazione
1	100-240V ~ (-15%;+10%) 50/60Hz
2	24V ~ (-15%;+10%) 50/60Hz or 24V = - (-15%;+10%)
9	Cliente (massimo 240V ~ (-15%;+10%))50/60Hz
BC	Tipo d'ingresso	Scala
20	Configurabile (Tabella-1)	Tabella-1

D	Comunicazione seriale
0	Nessuna

E	Uscita-1 (Allarme)
1	Uscita a relè (5A@250V~ a carico resistivo)
FG	Uscita-2 (Proceso o allarme)
01	Uscita a relè (5A@250V~a carico resistivo)

HI	Uscita 3 (processo)
02	Uscita driver SSR (massimo 17mA, 25V ---)

Tabella-1

BC	Tipodi ingresso (TC)	Scala(°C)	Scala(°F)
21	L ,Fe Const DIN43710	-100°C,850°C	-148°F ,1562°F
22	L ,Fe Const DIN43710	-100.0°C,850.0°C	-148.0°F,999.9°F
23	J ,Fe CuNi IEC584.1(ITS90)	-200°C,900°C	-328°F,1652°F
24	J ,Fe CuNi IEC584.1(ITS90)	-199.9°C,900.0°C	-199.9°F,999.9°F
25	K ,NiCr Ni IEC584.1(ITS90)	-200°C,1300°C	-328°F,2372°F
26	K ,NiCr Ni IEC584.1(ITS90)	-199.9°C,999.9°C	-199.9°F,999.9°F
27	R ,Pt13%Rh Pt IEC584.1(ITS90)	0°C,1700°C	32°F,3092°F
28	S ,Pt10%Rh Pt IEC584.1(ITS90)	0°C,1700°C	32°F,3092°F
29	T ,Cu CuNi IEC584.1(ITS90)	-200°C,400°C	-328°F,752°F
30	T ,Cu CuNi IEC584.1(ITS90)	-199.9°C,400.0°C	-199.9°F,752.0°F
31	B ,Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44°C,1800°C	111°F,3272°F
32	B ,Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44.0°C,999.9°C	111.0°F,999.9°F
33	E ,NiCr CuNi IEC584.1(ITS90)	-150°C,700°C	-238°F,1292°F
34	E ,NiCr CuNi IEC584.1(ITS90)	-150.0°C,700.0°C	-199.9°F,999.9°F
35	N ,Nicrosil Nisil IEC584.1(ITS90)	-200°C,1300°C	-328°F,2372°F
36	N ,Nicrosil Nisil IEC584.1(ITS90)	-199.9°C,999.9°C	-199.9°F,999.9°F
37	C , (ITS90)	0°C,2300°C	32°F,3261°F
38	C , (ITS90)	0.0°C,999.9°C	32.0°F,999.9°F

BC	Tipodi ingresso (RTD)	Scala(°C)	Scala(°F)
39	PT 100, IEC751(ITS90)	-200°C,650°C	-328°F,1202°F
40	PT 100, IEC751(ITS90)	-199.9°C,650.0°C	-199.9°F,999.9°F

BC	Tipodi ingresso (---- tensione e corrente)	Scala
41	0...50 mV----	-1999,9999
42	0...5 V----	-1999,9999
43	0...10 V----	-1999,9999
44	0...20 mA----	-1999,9999
45	4...20 mA----	-1999,9999

Questo significolo viene utilizzato per le avventenze di sicurezza. L'utente deve prestareattenzione a queste avventenze.

Questo significato viene utilizzato per determinare le situazioni pericolose a seguito di una scossa elettrica. L'utente deve prestare la massima attenzione a queste avventenze.

Questo symbolo viene utilizzato per determinare le note importanti sulle funzioni e sull'uso del disposativo.

EMKO

II tuo partner Tecnologico

Grazie mille per aver scelto di utilizzato i prodotti Emko Elektronik, visitate la nostra pagina web per scaricare il manuale utente dettagliato.

www.emkoelektronik.com.tr
