ESM-3721HT - Regolatore elettronico Emko - Manuale utente e istruzioni gratuiti

MANUALE UTENTE ESM-3721HT Emko

• Display temperatura a 4 cifre
• Display umidità a 4 cifre
• Ingresso sensore di temperatura NTC, PTC, PT-100, 0/2..10V, 0/4..20mA o ProNem Mini PMI-P (Deve essere determinata in ordine)
• Sensore ingresso umidità 0/2..10V, 0/4..20mA o ProNem Mini PMI-P (Deve essere determinata in ordine)
• 4 uscite Controllo uscita riscaldamento Uscita rotatore vassoio portauova Uscita controllo umidificazione Uscita controllo allarme
• Uscite relè o SSR (Devono essere determinate in ordine.)
• Controllo della temperatura selezionabile (PID o ON / OFF)
• PID di autotaratura
• Imposta i massimali dei valori
• Avvio manuale del rotatore del vassoio dal pannello frontale
• Parametri di allarme
• Buzzer interno regolabile in base alle situazioni di allarme
• Protezione con password per la modalità di programmazione,
• Possesso del marchio CE secondo le norme europee

1. Prefazione

I regolatori Hatcher della serie ESM 3722HT sono progettati per il controllo del processo di schiusa e possono essere utilizzati facilmente con il modulo di controllo PID o On-Off e l'avvio manuale delle proprietà del rotatore del vassoio portauova.

1.1 Caratteristiche ambientali

Temperatura di funzionamento : da -20 a 70 °C

Max. Umidità di funzionamento : 90% Rh (senza condensazione)

Altitudine : Fino a 2000 m.

Condizioni vietate:

Atmosfera corrosiva

Atmosfera esplosiva

Applicazioni domestiche (l'unità è solo per applicazioni industriali)

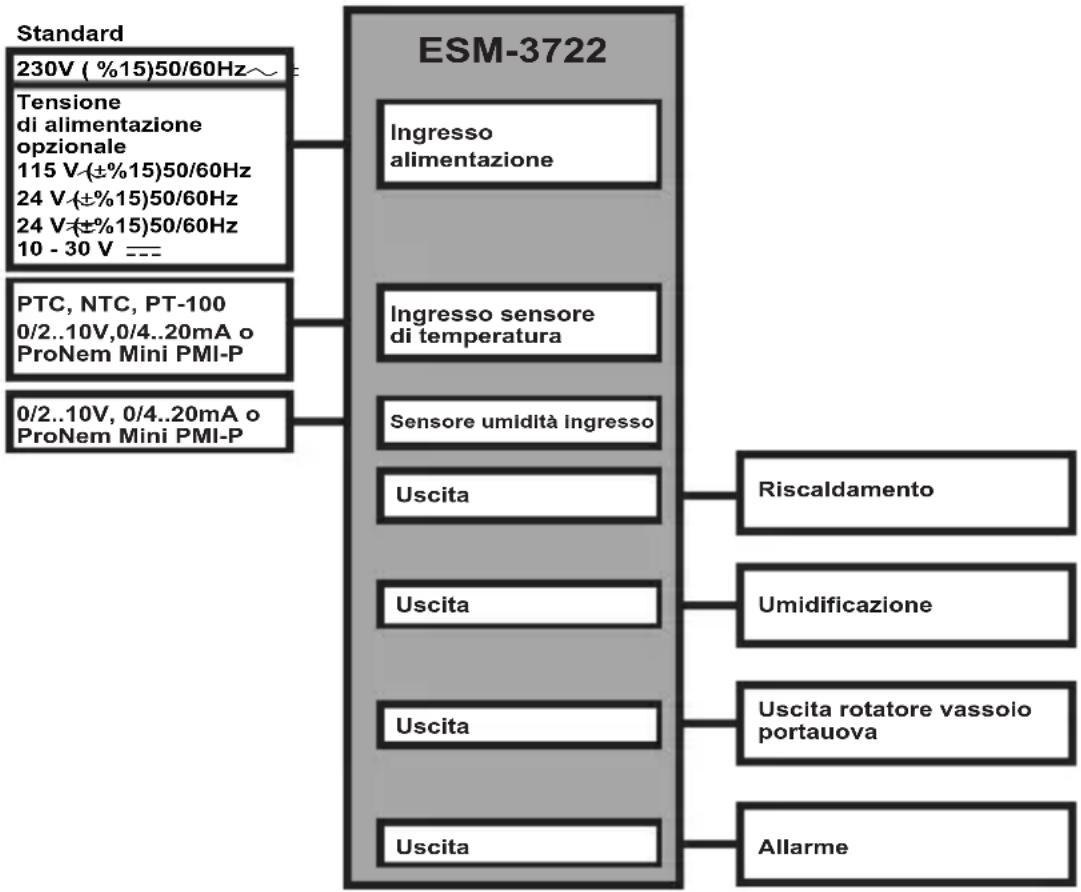

1.2. Caratteristiche generali

1.3 Installazione

Prima dell'installazione si raccomanda un'ispezione visiva di questo prodotto per individuare eventuali danni verificatisi durante la spedizione.

È responsabilità dell'utente assicurarsi che il prodotto venga installato da tecnici meccanici ed elettrici qualificati.

Se sussiste il pericolo di gravi incidenti derivanti da un guasto o difetto di questa unità, spegnere l'impianto e separare il collegamento elettrico del dispositivo dal sistema. L'unità viene normalmente fornita senza interruttore di alimentazione o fusibile. Utilizzare l'interruttore di alimentazione e il fusibile come richiesto. Assicurarsi di utilizzare la tensione di alimentazione nominale per proteggere l'unità da danni ed evitare guasti. Mantenere l'unità spenta fino al completamento di tutti i cablaggi, in modo da evitare scosse elettriche e problemi con l'unità.

Non tentare mai di smontare, modificare o riparare l'unità. La manomissione dell'unità può causare malfunzionamenti, scosse elettriche o incendi.

Non utilizzare l'unità in atmosfere gassose combustibili o esplosive.

Durante l'inserimento del dispositivo in un foro sul pannello metallico, l'installazione meccanica di alcune frese metalliche può causare lesioni alle mani, è necessario fare attenzione.

Il montaggio del prodotto su un sistema deve essere effettuato con i morsetti di montaggio in dotazione. Non effettuare il montaggio del dispositivo con morsetti di montaggio inadeguati. Assicurarsi che il dispositivo non cada durante il montaggio.

È responsabilità dell'utente se il dispositivo viene utilizzato in un modo non specificato in questo manuale di istruzioni.

1.4 Garanzia

EMKO Elektronik garantisce che il dispositivo fornito sia privo di difetti di materiale e di lavorazione. La presente garanzia ha una durata di due anni. Il periodo di garanzia decorre dalla data di consegna. Questa garanzia risulta valida nel caso il cliente si trovi nel pieno rispetto dei doveri e responsabilità indicati nel documento di garanzia e nel manuale d'istruzione.

1.5 Manutenzione

Le riparazioni devono essere eseguite solo da personale formato e specializzato. Togliere l'alimentazione al dispositivo prima di accedere alle parti interne.

Non pulire la custodia con solventi a base di idrocarburi (benzina, tricloroetilene, ecc.). L'uso di questi solventi può ridurre l'affidabilità meccanica del dispositivo. Utilizzare un panno inumidito con alcool etilico o acqua per pulire la custodia esterna in plastica.

1.6 Azienda produttrice

Informazioni sul Produttore:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA/TURKEY

Telefono : [phone]

Fax : [phone]

Informazioni sul servizio di riparazione e manutenzione:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA/TURKEY

Telefono : [phone]

Fax : [phone]

2. Descrizione generale

Pannello frontale con protezione Ip65 Superficie del pannello (spessore massimo 15 mm / 0,59 pollici) ESM-3722 8.8:8.8 °C ! °F 8.8:8.8 P 8.8:8.8 % EMKO Morsetto di montaggio

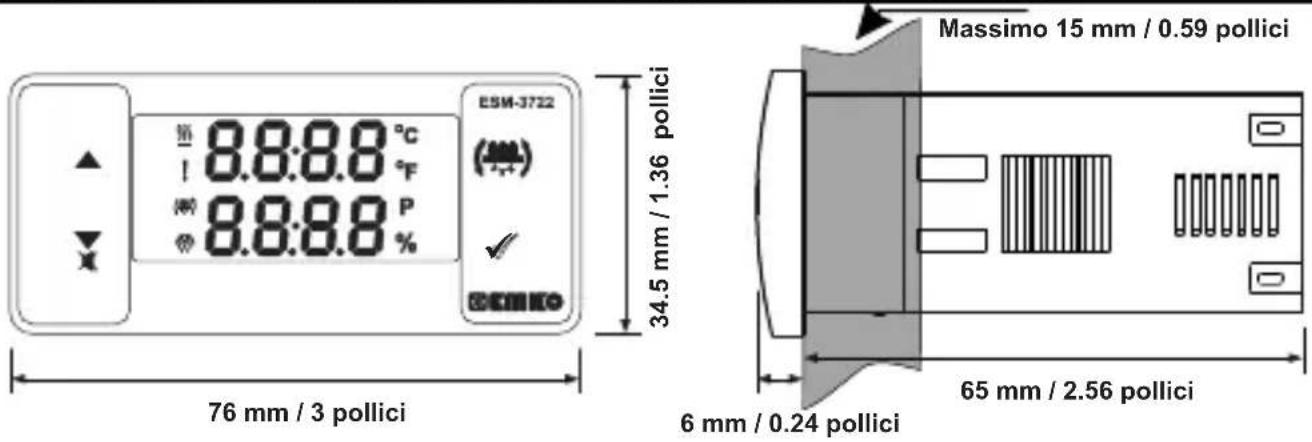

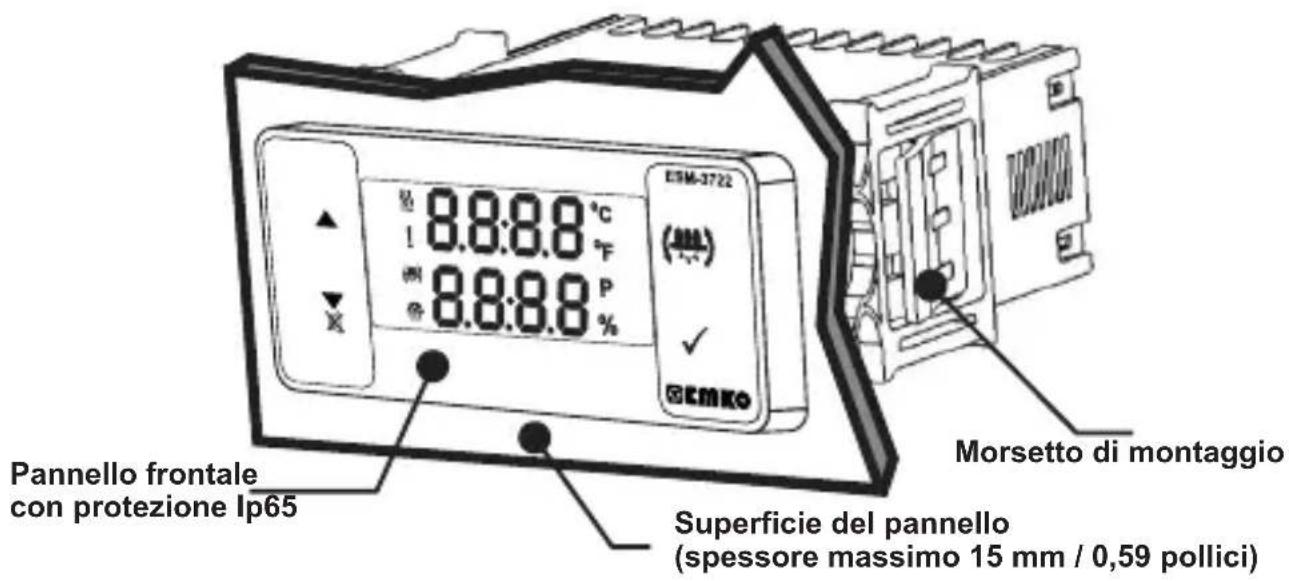

2.1 Vista frontale e dimensioni del Regolatore Hatcher ESM-3722

ESM-3722 8.8:8.8 °C 8.8:8.8 °F 8.8:8.8 P 76 mm / 3 pollici Massimo 15 mm / 0.59 pollici 34.5 mm / 1.36 pollici 6 mm / 0.24 pollici 65 mm / 2.56 pollici

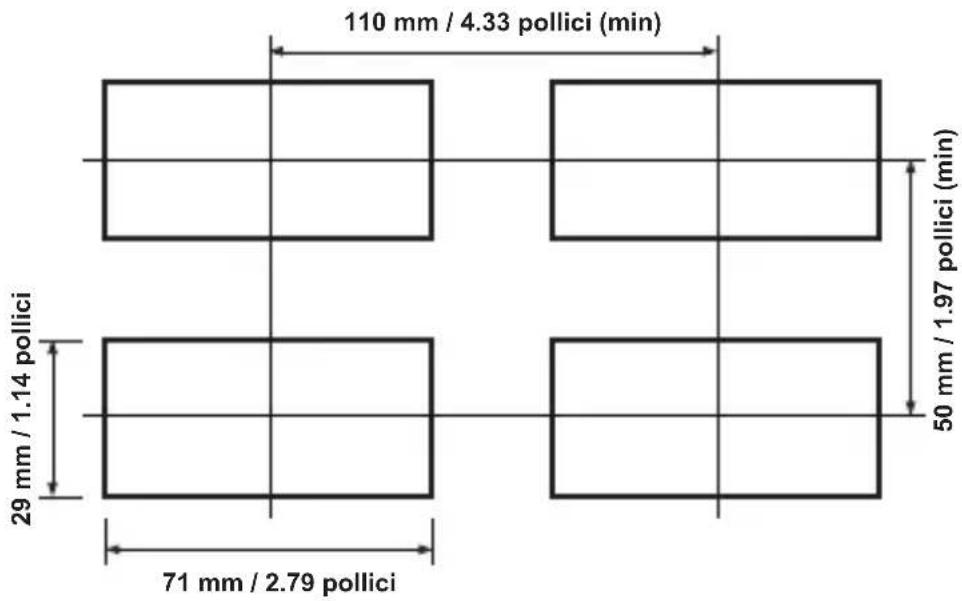

2.2 Ritaglio del pannello

2.3 Montaggio e rimozione del pannello

1 8.8.8.8 ° 8.8.8.8 ° (000) ✓ 3 2

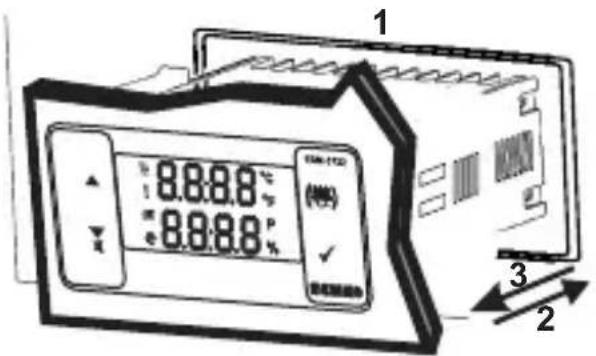

1- Prima di montare il dispositivo nel pannello, assicurarsi che l'apertura sia della misura corretta.
2 - Inserire il dispositivo attraverso l'apertura. Se i morsetti di montaggio sono presenti sull'unità, estrarle prima di inserire l'unità nel pannello.
3 - Inserire i morsetti di montaggio nei fori di fissaggio collocati sui lati sinistro e destro del dispositivo e assicurarsi che l'unità risulti completamente ferma all'interno del pannello

8.8.8.8°C 8.8.8.8°C 1 2

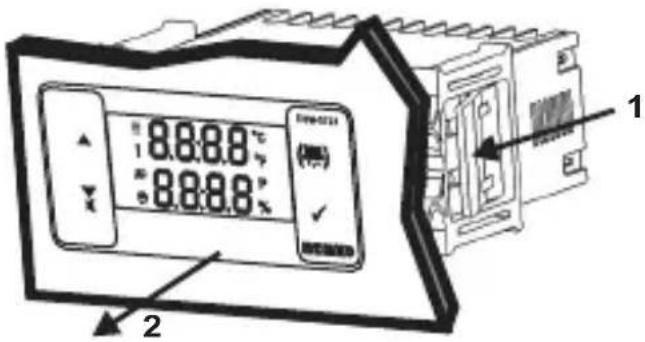

1-Tirare i morsetti di montaggio dalle prese di fissaggio a sinistra e a destra.
2-Tirare l'unità attraverso il lato anteriore del pannello

Prima di iniziare a rimuovere l'unità dal pannello, spegnere l'unità e il relativo sistema.

3. Schema elettrico

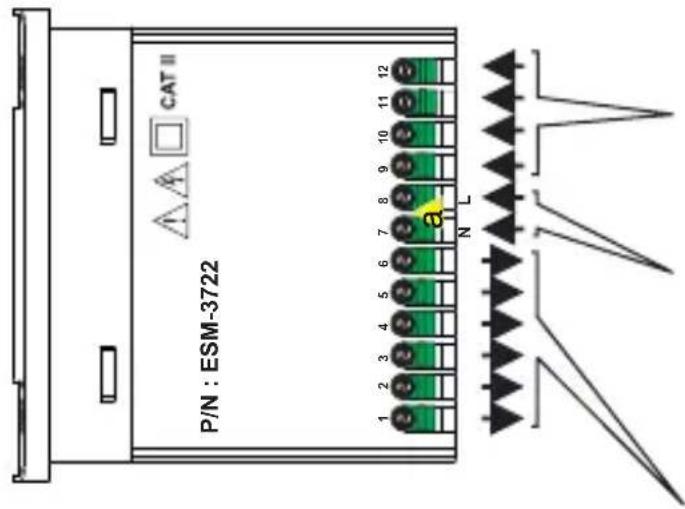

CAT II P/N : ESM-3722 1 2 3 4 5 6 7 8 9 10 11 12 N L

Ingressi sensore di temperatura

NTC, PTC, PT-100 o

ProNem Mini PMI-P

Deve essere determinato in ordine.

Sensore umidità ingresso

0/2..10V, 0/4..20mA o

ProNem Mini PMI-P

Deve essere determinato in ordine.

Tensione di alimentazione

230V～(± %15) 50/60Hz,

115V～(‰15) 50/60Hz,

24V～(± %15) 50/60Hz,

24V\~ ≠ %15) 50/60Hz,

10...30 V= 1.5 W

Deve essere determinato in ordine.

Uscite a relè

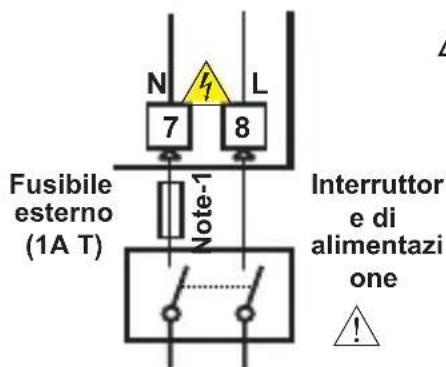

3.1 Tensione di alimentazione in ingresso Collegamento del dispositivo

Ingresso alimentazione

N L 7 8 Fusibile esterno (1A T) Note-1 Interruttore e di alimentazi one !

Tensione di alimentazione

230V (15) 50/60Hz,

115V ( % 15) 50/60Hz,

24V(5)50/60Hz,

24V79/5) 50/60Hz,

10...30 V= 1.5 W

Deve essere determinato in ordine.

Assicurarsi che la tensione di alimentazione sia la stessa indicata sullo strumento.

Accendere l'alimentazione solo dopo aver completato tutti i collegamenti elettrici.

L'intervallo della tensione di alimentazione deve essere determinato in ordine. Durante l'installazione dell'unità, il campo di tensione di alimentazione deve essere controllato e all'unità deve essere applicata una tensione di alimentazione adeguata.

Il dispositivo non è dotato di interruttore di alimentazione. Pertanto, è necessario aggiungere un interruttore di alimentazione all'ingresso della tensione di alimentazione.

L'interruttore di alimentazione deve essere a due poli per separare la fase e il neutro, lo stato On/Off dell'interruttore di alimentazione è molto importante nel collegamento elettrico.

Fusibile esterno che su ingressi di alimentazione deve essere sul collegamento di fase.

Fusibile esterno che su ingressi di alimentazione --- deve essere collegato (+).

Nota-1: Si raccomanda l'uso di un fusibile esterno.

3.2 Etichetta del dispositivo e schema di collegamento

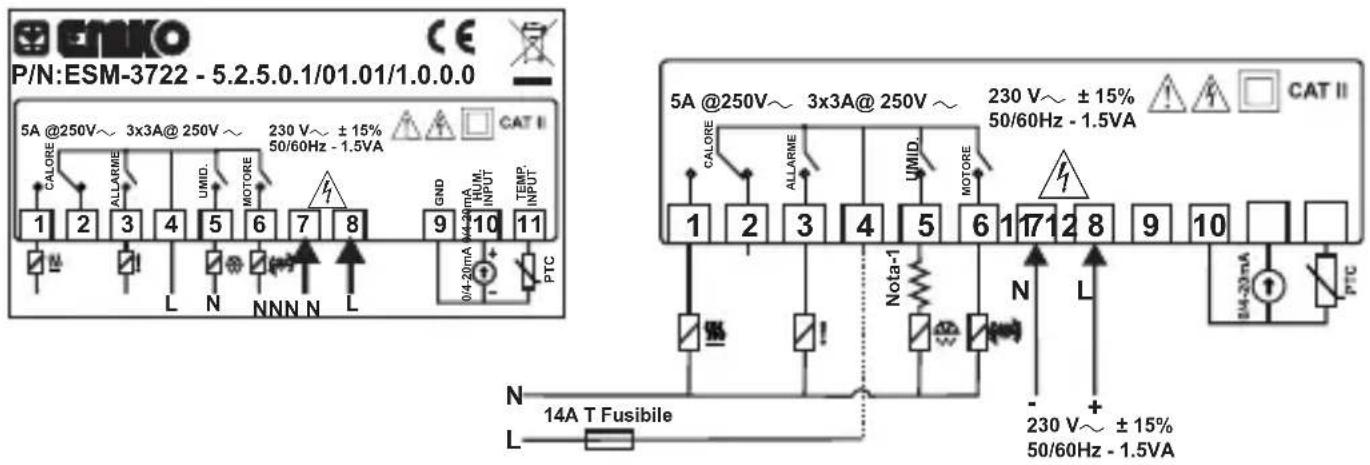

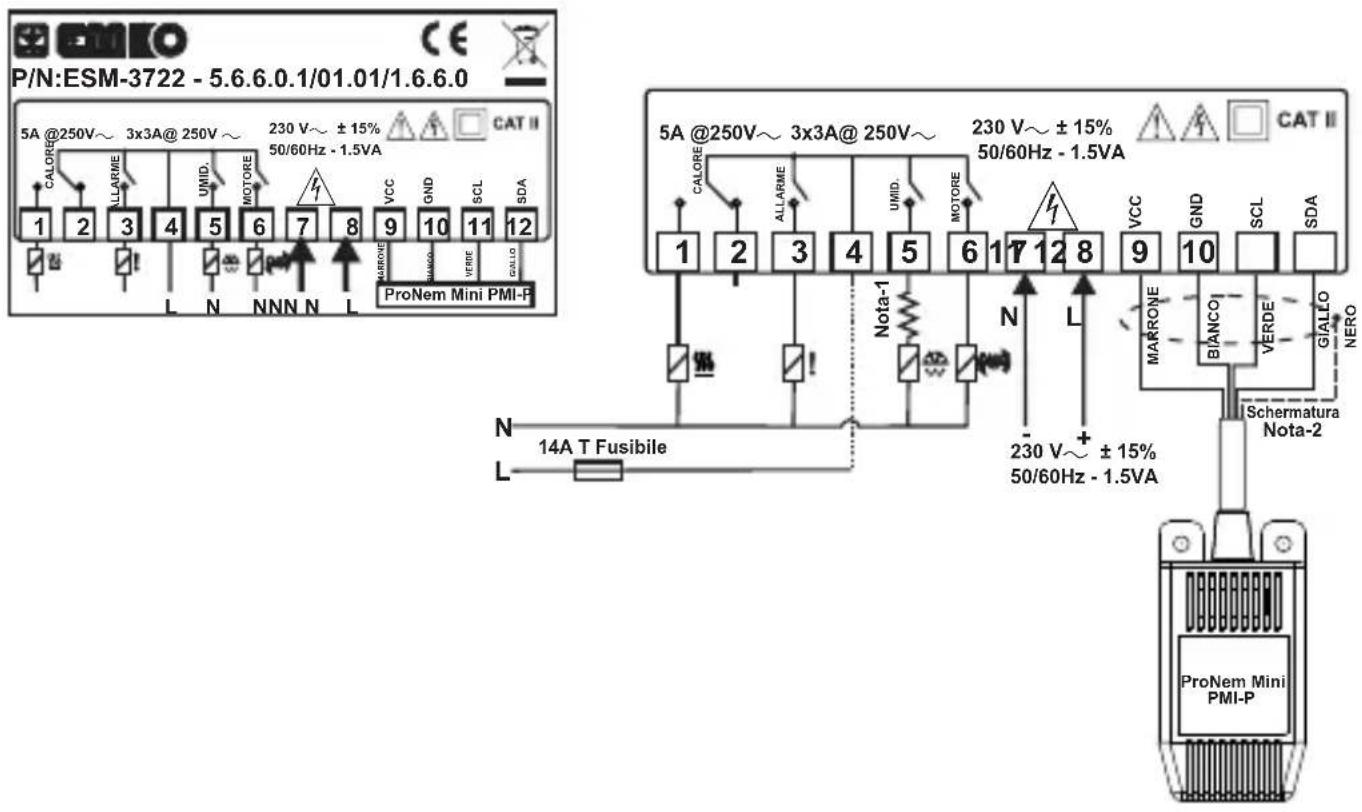

SCHEMA DI COLLEGAMENTO ∼ 230V

Connessione ingresso sensore di temperatura PTC e sensore di umidità 0/4..20mA

P/N:ESM-3722 - 5.2.5.0.1/01.01/1.0.0.0 5A @250V~ 3x3A@ 250V ~ 230 V~ ±15% 50/60Hz - 1.5VA CALORE ALLARME UMID. MOTORE GND 4-20mA INPUT TEMP. PTC 1 2 3 4 5 6 7 8 9 10 11 L N NNN N L N 14A T Fusibile CALORE ALLARME UMID. MOTORE N L 230 V~ ±15% 50/60Hz - 1.5VA CAT II N L 230 V~ ±15% 50/60Hz - 1.5VA

Connessione ingresso sensore di temperatura e umidità ProNem Mini PMI-P

P/N:ESM-3722 - 5.6.6.0.1/01.01/1.6.6.0 5A @250V~ 3x3A@ 250V ~ 230 V~ ± 15% 50/60Hz - 1.5VA CAT II CALORE ALLARME UMID MOTORE VCC GND SCL SDA 1 2 3 4 5 6 7 8 9 10 11 12 L N NNN N L MARRONE BANCO VERRE GALLO ProNem Mini PMI-P 5A @250V~ 3x3A@ 250V ~ 230 V~ ± 15% 50/60Hz - 1.5VA CAT II CALORE ALLARME UMID MOTORE VCC GND SCL SDA 1 2 3 4 5 6 7 8 9 10 L N L MARRONE BANCO VERDE GALLO Schemmatura Nota-2 N 14A T Fusibile ProNem Mini PMI-P

Nota-1: Quando si utilizza l'umidificatore a ultrasuoni (alimentazione 30W....50W), l'utente deve collegare in serie la resistenza che si trova all'interno della scatola, come mostrato nello schema di collegamento, per evitare problemi del contatto di uscita del relè.

Nota-2: Il pin di schermatura (nero) deve essere collegato al numero 10 (GND) della morsettiera.

1 2 5 6 8.8:8.8 °C ! 8.8:8.8 °F P 9 10 11 12 ESM-3722 (###) ✓ ESEM

DEFINIZIONI PULSANTI

1. Pulsante di incremento: ** Nella schermata operativa principale, premere questo pulsante per modificare il valore del sensore di temperatura e umidità visualizzato.
   ** Viene utilizzato per aumentare il valore nelle schermate Imposta temperatura e umidità e nella modalità di programmazione.
2. Decremento, Silenziatore pulsante buzzer: ** Viene utilizzato per diminuire il valore nella schermata Imposta e nella modalità di programmazione.
   ** Viene utilizzato per silenziare il buzzer.

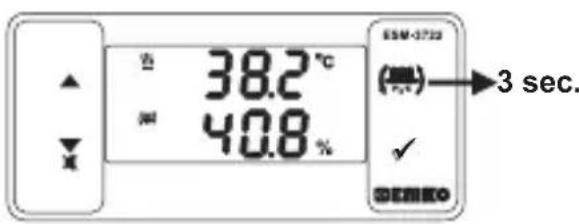

3. Pulsante di avvio manuale del rotatore del vassoio portauovo: **Nella schermata operativa principale, se si preme questo pulsante, il motore si avvia e quando viene rilasciato il pulsante, l'avviamento del motore è passivo e il motore si arresta..
4. Pulsante Imposta: ** Nella schermata operativa principale; se questo pulsante viene premuto per la prima volta, viene visualizzato il valore impostato della temperatura. Il valore può essere modificato utilizzando i tasti di incremento e decremento. Quando si preme nuovamente il pulsante Imposta, il valore viene salvato e in seguito il valore impostato di umidità viene visualizzato. Il valore può essere modificato utilizzando i tasti di incremento e decremento. Quando si preme nuovamente il tasto Imposta, il valore viene salvato e ritorna alla schermata operativa principale.

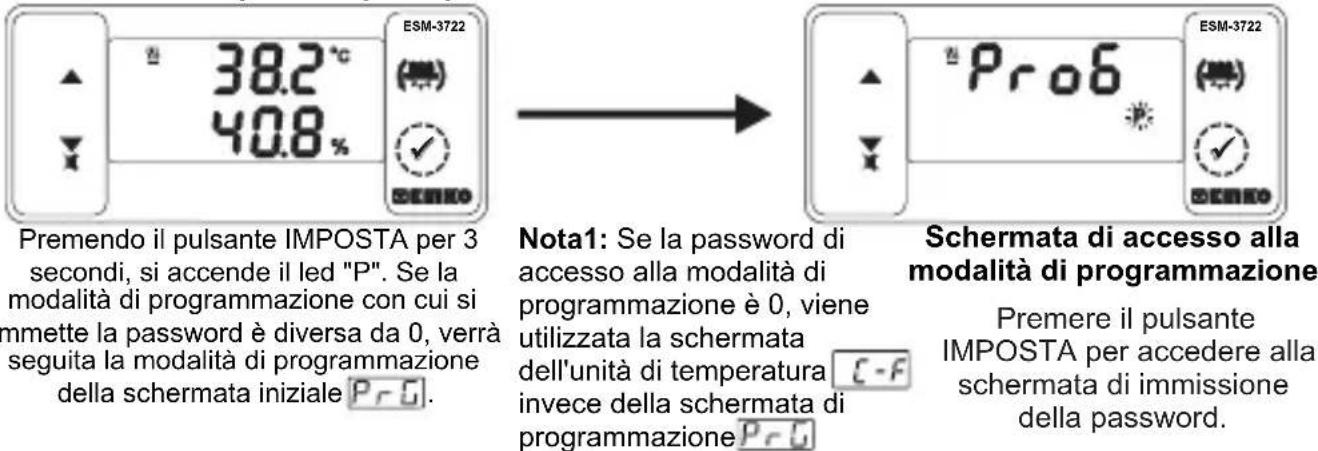

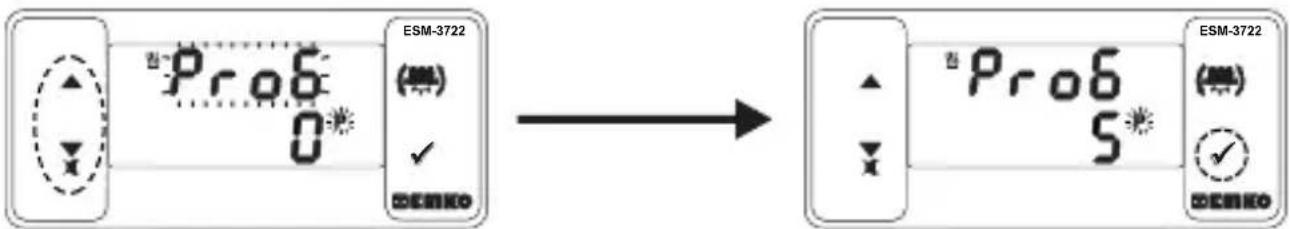

   ** Per accedere alla schermata di programmazione; premere e tenere premuto questo pulsante per 5 secondi nella schermata operativa principale.
   ** Viene utilizzato per salvare il valore nelle schermate Imposta (Temperatura o umidità) e nella schermata di programmazione.

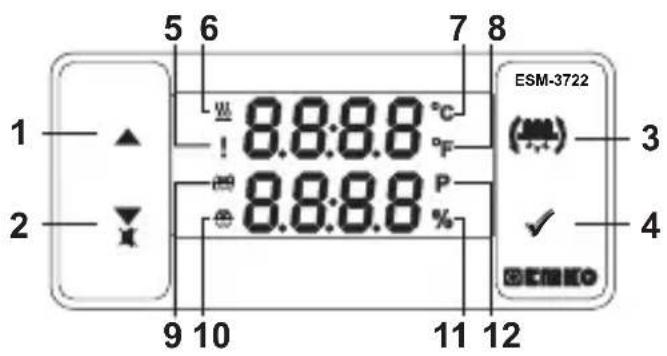

DEFINIZIONI LED

1. Led allarme: ** È attivo quando si verifica uno stato di allarme.
2. Led uscita del riscaldamento: ** Questo led indica che l'uscita del riscaldamento è attiva.
3. Led Celsius: ** Indica che il dispositivo è in modalità °C.
4. Led Fahrenheit: ** Indica che il dispositivo è in modalità °F.
5. Led uscita rotatore vassoio portauovo: ** Questo led indica che l'uscita rotatore vassoio portauova è attiva.
6. Led di uscita dell'umidificatore: ** Questo led indica che l'uscita dell'umidificatore è attiva.
7. Segno percentuale ledi: ** Indica che il dispositivo si trova nella schermata Imposta umidità
8. Led di programma: ** Indica che il dispositivo è in modalità di programmazione.

5. Modifica e salvataggio del valore impostato della temperatura e umidità

Schermata operativa principale

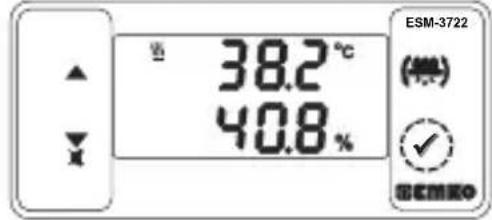

38.2°C 40.8% ESM-3722 (°C) SEMKO

Schermata valore di impostazione della temperatura

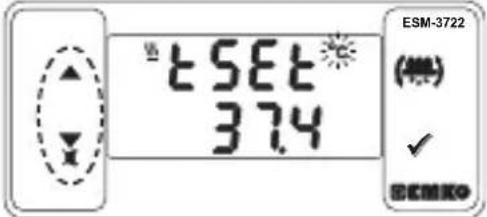

tSET 374 ESM-3722 (###) ✓ BEMKO

Il valore di temperatura impostato può essere modificato con i tasti di incremento e decremento.

Premendo il tasto IMPOSTA si accende il led "S" e viene visualizzato il valore di temperatura impostato.

Schermata del valore impostato di umidità
Schermata valore di impostazione della temperatura

tSET 38.1 ESM-3722 (###) ✓ SEMKO

hSET 600 ESM-3722 (★) ✓ SEMKO

Va alla schermata del valore impostato di umidità.

Premendo il tasto IMPOSTA è possibile salvare il valore impostato della temperatura.

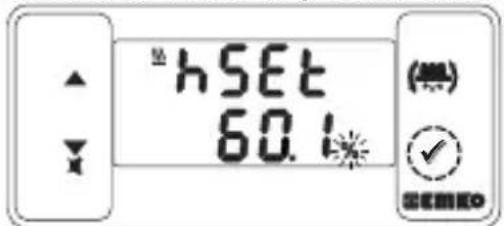

Schermata del valore impostato di umidità

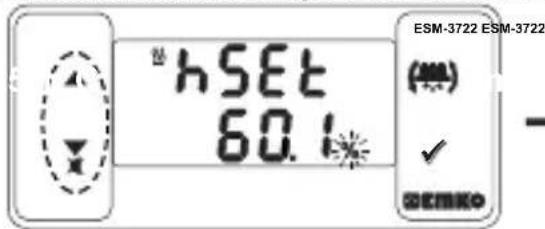

hSET 60.1 ESM-3722 ESM-3722 (###) ✓ SEMKO

Il valore di umidità impostato può essere modificato con i tasti di incremento e decremento.

Schermata del valore impostato di umidità

Quando si preme il tasto IMPOSTA si può salvare il valore impostato di umidità. Torna alla schermata operativa principale.

Parametro del valore impostato della temperatura (predefinito = 37.7°C)

Il valore di temperatura impostato può essere programmato tra il valore di temperatura minima impostata e il valore di temperatura massima impostata.

Parametro del valore impostato di umidità (predefinito = 60%)

Il valore di umidità impostato può essere programmato tra il valore di umidità minima impostata e il valore di temperatura massima impostata hSuh.

Se non viene eseguita alcuna operazione nella modalità di modifica del valore impostato di umidità e del valore impostato di temperatura in modalità di modifica per 20 secondi, i dispositivo passa automaticamente alla schermata operativa principale.

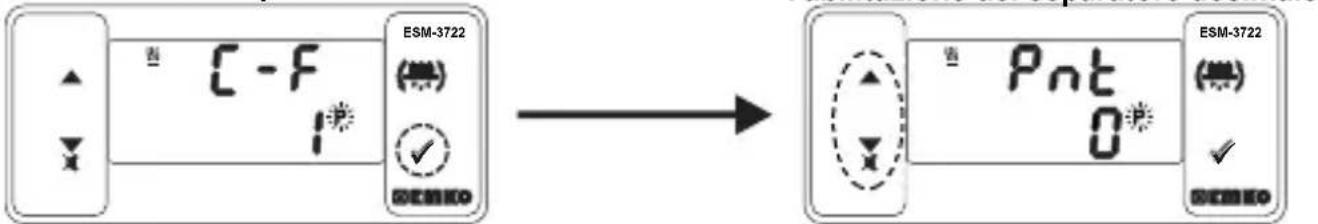

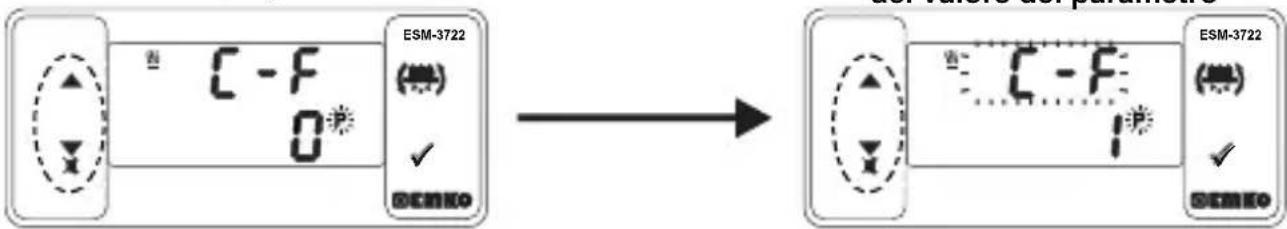

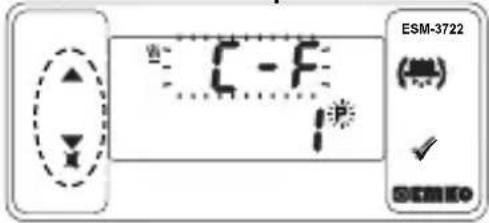

5.1 Programmazione della modalità di programmazione Elenco parametri

Parametro di selezione dell'unità di temperatura (predefinito = 0)

°C selezionata.

°F selezionata.

Parametro di abilitazione del separatore decimale (predefinito = 0)

Nessuno.

Solo parametri di temperatura con separatore decimale.

Solo parametri di umidità con separatore decimale.

Solo parametri di temperatura e umidità con separatore decimale.

Nota: Quando si modificano i valori dei parametri C-F o Pot, i valori dei parame bSEt bHSt cSUL cSUN, toFt, bASt hRLh, hRUL bRUH bSET hhSt hSUL hSUN hoFt hASt hRLh hRUL hRUH devono essere modificati di conseguenza.

5.1 Programmazione della modalità di programmazione Elenco parametri

Nota: vengono mostrati i parametri: SSL e ELOL se il tipo di ingresso del sensore di temperatura è analogico (0/2..10V or 0/4..20mA) è selezionato.

Parametro di selezione della scala del sensore di temperatura (predefinito = 0)

Il campo di ingresso analogico (temperatura) viene determinato con questo parametro.

0..10V veya 0..20mA (1) (2) 2..10V veya 4..20mA (1) (2)

Parametro limite inferiore della scala del sensore di temperatura: (predefinito = 0)

Può essere regolato da -1999 a [kUPL] -1). A questo valore l'ingresso diventa analogico; Se kSSL = 0, a seconda del tipo di dispositivo 0V (1) = 0mA ^(2) Se kSSL, a seconda del tipo di dispositivo 2V (1) = 4mA ^(2)

Parametro limite superiore della scala del sensore di temperatura: (predefinito = 100)

Può essere regolato da ( +1) a 9999. A questo valore l'ingresso diventa analogico; A seconda del tipo di dispositivo 10V (1) o 20mA (2)

Nota: vengono mostrati i parametriLol TuPl, se viene selezionato il tipo di ingresso del sensore di temperatura analogico.

Parametro di selezione del controllo della temperatura On/Off o PID (predefinito = 0)

On - Off selezionato. PID selezionato.

Nota: Se questo parametro è selezionato come 0, i parametri PID (E U n E P , d , t) non verranno rispettati. Se questo parametro è selezionato come 1, il parametro k b S t non verrà rispettato.

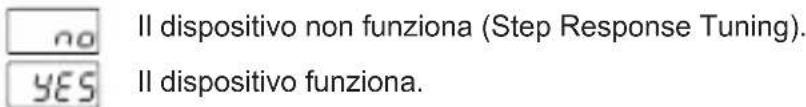

Parametro di selezione autotaratura (Step Response Tuning) (predefinito no)

no yes II dispositivo non funziona (Step Response Tuning). II dispositivo funziona.

PID - Parametro di controllo proporzionale (predefinito = 1.0)

Questo valore del parametro può essere regolato da 0,0 a 100,0.

PID - Parametro integrale (predefinito = 300)

Questo valore del parametro può essere regolato da 0 a 3600.

PID - Parametro derivato (predefinito = 60.0)

Questo valore del parametro può essere regolato da 0 a 999.9.

PID - Parametro del periodo di tempo (predefinito = 1)

Questo valore del parametro può essere regolato da 1 a 150.

PID -Parametro di protezione dalla temperatura (predefinito = OFF)

Quando si esegue il funzionamento PID, l'uscita termica viene disattivata se il valore di temperatura supera il valore definito da tSP. Quando il valore è 0 o 0,0, se si preme il pulsante di diminuzione del valore, appare off e questa funzione viene disabilitata. Da 1 a 10°C per NTC, PTC, PTC, PT-100 (0°C, 100°C), Da 1 a 18°F per NTC, PTC, PT-100 (32°F, 212°F), Da 0,1 a 10,0°C per NTC, PTC, PT-100 (0,0°C, 100,0°C), Da 0,1 a 18,0°F per NTC, PTC, PT-100 (32,0°F, 212).0°F), Da 1 a 10°C per ProNem Mini PMI-P (-20°C, 80°C), Da 1 a 18°F per ProNem Mini PMI-P (-4°F, 176°F), Da 0.1 a 10.0°C per ProNem Mini PMI-P (-20.0°C, 80.0°C), Da 0.1 a 18.0°F per ProNem Mini PMI-P (-4.0°F, 176.0°F).

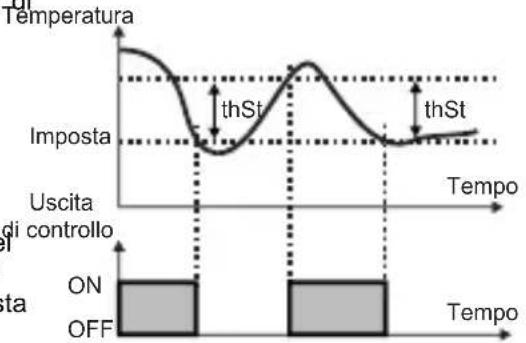

Parametro isteresi di temperatura (predefinito = 0.1 °C)

Da 1 a 10°C per NTC, PTC, PTC, PT-100 (0°C, 100°C), Da 1 a 18°F per NTC, PTC, PT-100 (32°F, 212°F), Da 0,1 a 10,0°C per NTC, PTC, PT-100 (0,0°C, 100,0°C), Da 0,1 a 18,0°F per NTC, PTC, PT-100 (32,0°F, 212,0°F), Da 1 a 10°C per ProNem Mini PMI-P (-20°C, 80°C), da 1 a 18°F per ProNem Mini PMI-P (-4°F, 176°F), da 0,1 a 10,0°C per ProNem Mini PMI-P (-20,0°C, 80,0°C), da 0,1 a 18,0°F per ProNem Mini PMI-P (-4.0°F, 176.0°F).

Nell'algoritmo di regolazione ON/OFF, si tenta di mantenere il valore di temperatura uguale al valore nominale aprendo o chiudendo l'ultimo elemento di comando. Sistema controllato ON/OFF, il valore di temperatura oscilla continuamente. Il periodo di oscillazione del valore di temperatura o l'ampiezza intorno al valore nominale varia a seconda del sistema controllato. Per ridurre il periodo di oscillazione del valore di temperatura, si forma una zona di soglia al di sotto o intorno al valore nominale e questa zona viene definita isteresi.

Parametro del valore minimo impostato della temperatura (predefinito = 10,0°C)

Il valore di temperatura impostato non può essere inferiore a questo valore. Questo valore del parametro può essere impostato dal valore minimo della scala del dispositivo al valore massimo impostato del parametro di temperatura £5ub.

Parametro del valore massima impostato della temperatura (predefinito = 40,0 °C)

Il valore di temperatura impostato non può essere maggiore di questo valore. Questo valore del parametro può essere impostato dal valore minimo impostato del parametro di temperatura ESUL al valore massimo della scala del dispositivo.

Parametro di offset del sensore di temperatura (predefinito = 0)

Da-10 a 10°C, NTC, PTC, PT-100 (0°C, 100°C) Da-18 a 18°F, NTC, PTC, PT-100 (32°F, 212°F) Da-10.0 a 10.0°C, NTC, PTC, PT-100 (0.0°C, 100.0°C) Da-18.0 a 18.0°F NTC, PTC, PT-100 (32.0°F, 212.0°F) Da-10 a 10°C, ProNem Mini PMI-P (-20°C, 80°C) Da-18 a 18°F, ProNem Mini PMI-P (-4°F, 176°F) Da-10.0 a 10.0°C, ProNem Mini PMI-P (-20.0°C, 80.0°C) Da-18.0 a 18.0°F, ProNem Mini PMI-P (-4.0°F, 176.0°F)

Parametro di selezione della scala del sensore di umidità (predefinito = 0)

Il campo di ingresso analogico viene determinato con questo parametro.

$$ \begin{array}{l} 0.. 1 0 \mathrm{V} _ {\text { - - - }} ^ {(1)} \circ 0.. 2 0 \mathrm{mA} _ {\text { - - - }} ^ {(2)} \ 2.. 1 0 \mathrm{V} \stackrel {(1)} {=} o \quad 4.. 2 0 \mathrm{mA} \stackrel {(2)} {=} \ \end{array} $$

Nota: hSSL parametro tipo di dispositivo ProNem Mini PMI-P non viene rispettato.

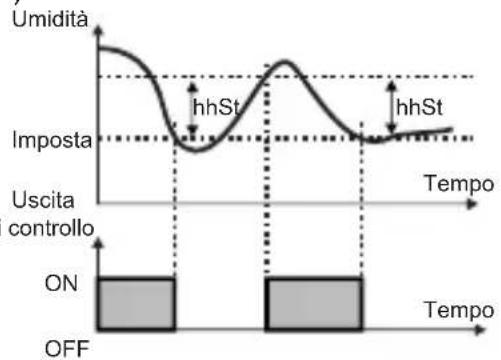

Parametro isteresi di umidità (predefinito = 1)

Da 1 a 10 peril sensore di umidità (0%RH, 100%RH) Da 0.1 a 10.0 peril sensore di umidità (0,0%RH, 100,0%RH)

Nell'algoritmo di regolazione ON/OFF, si tenta di mantenere il valore di umidità uguale al valore nominale aprendo o chiudendo l'ultimo elemento di comando. Sistema controllato ON/OFF, il valore di temperatura oscilla continuamente. Il periodo di oscillazione del valore di temperatura o l'ampiezza intorno al valore nominale varia a seconda del sistema controllato. Per ridurre il periodo di oscillazione del valore di temperatura, si forma una zona di soglia al di sotto o intorno al valore nominale e questa zona viene definita isteresi.

Parametro del valore minimo impostato per l'umidità (predefinito = valore minimo della scala del dispositivo)

Il valore di umidità impostato non può essere inferiore a questo valore. Questo valore del parametro può essere regolato dal valore minimo della scala del dispositivo al valore massimo impostato del parametro di umidità h5uh.

Parametro del valore massimo impostato per l'umidità (predefinito = valore massimo della scala del dispositivo)

Il valore di umidità impostato non può essere maggiore di questo valore. Questo valore del parametro può essere regolato dal parametro minimo del valore impostato di umidità al valore massimo della scala del dispositivo.

Parametro di offset del sensore di umidità (predefinito = 0)

Da -10 a 10 per il sensore di umidità (0%RH, 100%RH)

Da -10.0 a 10.0 per il sensore di umidità (0,0%RH, 100,0%RH)

Parametro per diminuire la quantità di umidità per il controllo porta aperta (predefinito = )

Per rilevare che la porta è aperta, l'umidità deve essere ridotta nella quantità definita dal parametro Hdd nel tempo definito dal parametro HdCT.

Da -5 a 20 per il sensore di umidità (0%RH, 100%RH)

Da 5.0 a 20.0 per il sensore di umidità (0,0%RH, 100,0%RH)

Se si preme il pulsante di diminuzione del valore quando il valore del parametro è 5 o 5.0, viene visualizzato oFF e questa funzione viene disabilitata e i parametri HdCt e _Hddt non vengono rispettati.

Parametro tempo di controllo per diminuire la quantità di umidità per il controllo porta aperta (predefinito = 20)

Per rilevare che la porta è aperta, l'umidità deve essere ridotta nella quantità definita dal parametro Hdo nel tempo definito dal parametro HdCt.

Parametro tempo di spegnimento uscita umidità per controllo porta aperta (predefinito = 60)

Quando viene rilevata la porta aperta, l'uscita umidità viene disattivata per il tempo definito dal parametro Hddt.

Questo parametro può essere compreso tra 10 secondi e 999 secondi.

(1) Risulta valido, se il tipo di dispositivo 0/2....10V=== Ingresso sensore di umidità

(2) Risulta valido, se il dispositivo tipo 0/4....20mA—— Ingresso sensore di umidità.

Tempo di rotazione automatica del vassoio portauova (predefinito = 00:00)

Questo valore del parametro può essere regolato da 00:00 a 99:59 minuti/secondo.

Ripeti ciclo di rotazione automatica del vassoio portauova (predefinito = 00:00)

Questo valore del parametro può essere regolato da 00:00 a 24:00 ore/minuto.

Parametro di selezione funzione uscita allarme (predefinito = 0)

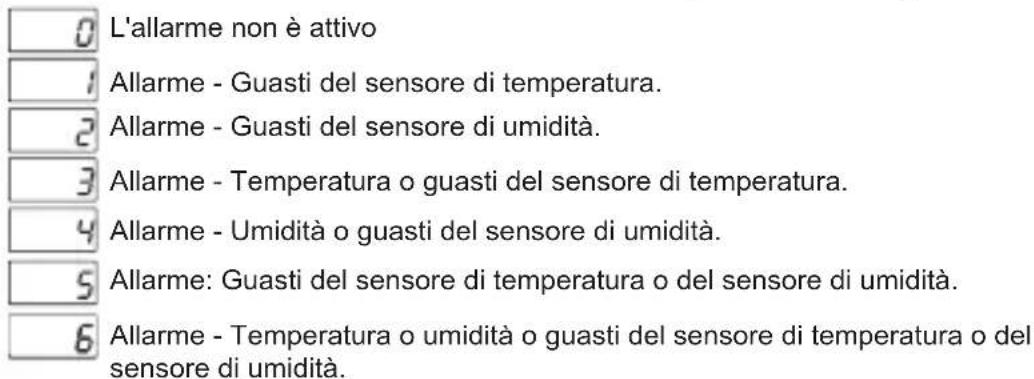

0 L'allarme non è attivo 1 Allarme - Guasti del sensore di temperatura. 2 Allarme - Guasti del sensore di umidità. 3 Allarme - Temperatura o guasti del sensore di temperatura. 4 Allarme - Umidità o guasti del sensore di umidità. 5 Allarme: Guasti del sensore di temperatura o del sensore di umidità. 6 Allarme - Temperatura o umidità o guasti del sensore di temperatura o del sensore di umidità.

Nota: se Lout il valore del parametro è 3 o 6 LRS, LAST, LRLH, LRLL, LRLH, LRLD, o LRPd vengono osservati l parametri.

Nota: se Lout il valore del parametro è 4 o 6 hRSt, hRSt, hRt h, hRti, hRuh, hRdt o hRPd vengono osservati l parametri.

Parametro di selezione della funzione di allarme temperatura (predefinito = 1)

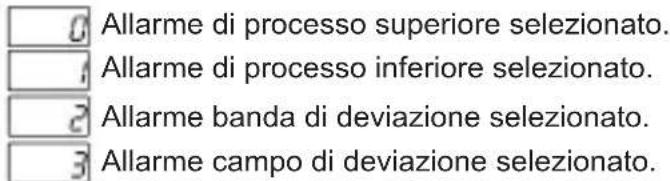

Allarme di processo superiore selezionato. Allarme di processo inferiore selezionato. Allarme banda di deviazione selezionato. Allarme campo di deviazione selezionato.

Parametro impostazione allarme temperatura (predefinito = 50,0 °C)

Questo valore del parametro può essere programmato tra il parametro dell'allarme di temperatura minima impostata e il parametro dell'allarme di temperatura massima impostata

Parametro isteresi allarme temperatura (predefinito = 0)

Questo valore del parametro può essere regolato da 0 a %50 della scala del dispositivo.

Parametro minimo impostato per l'allarme (predefinito = valore minimo della scala del dispositivo)

se l'allarme temperatura è attivo, questo valore del parametro può essere impostato dal valore minimo della scala del dispositivo al valore massimo impostato del parametro dell'allarme di temperatura.

Parametro massimo impostato per l'allarme (predefinito = valore massimo della scala del dispositivo)

se l'allarme temperatura è attivo, questo valore del parametro può essere regolato dal valore di allarme temperatura impostato parametro TRUL al valore massimo della scala del dispositivo.

Allarme temperatura sul parametro del tempo di ritardo (predefinito = 0)

L'allarme di temperatura sul tempo di ritardo può essere definito con questo parametro. Può essere regolato da 0 to 99 minuti.

Allarme temperatura sul parametro del ritardo dopo l'accensione (predefinito = 0)

Quando viene applicata per la prima volta l'alimentazione al dispositivo, questo ritardo deve essere esaurito perché si attivi l'allarme di temperatura. Può essere regolato da 0 to 99 minuti.

Parametro di selezione della funzione di allarme umidità (predefinito = 0)

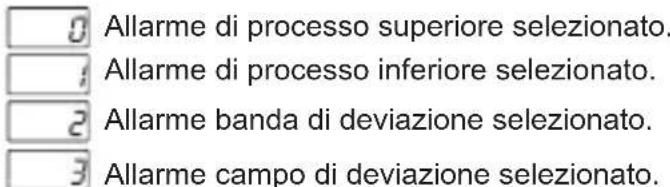

0 Allarme di processo superiore selezionato. 1 Allarme di processo inferiore selezionato. 2 Allarme banda di deviazione selezionato. 3 Allarme campo di deviazione selezionato.

Parametro dell'allarme umidità impostato (predefinito = 50)

Questo valore del parametro può essere programmato tra il parametro dell'allarme di umidità minima impostata hRui e il parametro dell'allarme di umidità massima impostata hRuh.

Parametro isteresi allarme umidità (predefinito = 0)

Questo valore del parametro può essere regolato da 0 a %50 della scala del dispositivo.

Parametro minimo impostato umidità (predefinito = valore minimo della scala del dispositivo)

se l'allarme umidità è attivo, questo valore del parametro può essere regolato dal valore minimo della scala del dispositivo al valore massimo impostato del parametro dell'allarme umidità.

Parametro massimo impostato per l'umidità (predefinito = valore massimo della scala del dispositivo)

se l'allarme umidità è attivo, questo valore del parametro può essere regolato dal parametro minimo impostato di allarme umidità al valore massimo della scala del dispositivo.

Parametro allarme umidità sul tempo di ritardo (predefinito = 0)

L'allarme umidità sul tempo di ritardo può essere definito con questo parametro. Può essere regolato da 0 to 99 minuti.

Parametro ritardo allarme umidità dopo accensione (predefinito = 0)

Quando viene applicata per la prima volta l'alimentazione al dispositivo, questo ritardo deve essere esaurito perché si attivi l'allarme umidità. Può essere regolato da 0 to 99 minuti.

Umidità Uscita Parametro Ritardo Stop-Start e Start-Stop (impostazione predefinita = 2)

Questo tempo deve trascorrere prima che l'umidità venga riattivata dopo che è stata spenta, o spenta di nuovo dopo l'accensione. Può essere regolato da 0 a 20 minuti.

Parametro di selezione della funzione buzzer (predefinito = 0)

0	Il buzzer non è attivo.
1	Il buzzer si attiva in caso di l'allarme di temperatura
2	Il buzzer si attiva in caso di l'allarme di umidità
3	Il buzzer si attiva in caso di guasti del sensore di temperatura.
4	Il buzzer si attiva in caso di guasti del sensore dell'umidità.
5	Il buzzer si attiva in caso di guasti del sensore di temperatura o di allarme di temperatura.
6	Il buzzer si attiva in caso di guasti del sensore di umidità o allarme di umidità.
7	Il buzzer si attiva in caso di guasti del sensore di temperatura o guasti del sensore umidità.
8	Il buzzer si attiva in caso di guasti del sensore di temperatura o guasti del sensore umidità o allarme di temperatura o allarme umidità.

Tempo buzzer attivo (predefinito = \_\_\_\_ )

Se il valore del parametro di selezione della funzione buzzer [b F]=0 , questo parametro non viene rispettato.

Il tempo di attivazione del buzzer può essere definito con questo parametro. Può essere regolato da 1 to 99 minuti. Quando questo parametro è 1, se si preme il tasto di decremento, si osserva . In questa condizione il buzzer è attivo finché non viene premuto il tasto silenziatore del buzzer.

Parametro di protezione pulsanti (predefinito = 0)

6	Non vi è alcuna protezione.
1	Il valore di temperatura impostato non può essere modificato.
2	Il valore di umidità impostato non può essere modificato.
3	L'avviamento manuale del motore non è disponibile.
4	Il valore di umidità impostato e il valore di temperatura impostato non possono essere modificati.
5	Il valore di umidità impostato non può essere modificato e l'avviamento manuale del motore non è disponibile.
6	Il valore di temperatura impostato non può essere modificato e l'avviamento manuale del motore non è disponibile.
7	Il valore di temperatura impostato e il valore di umidità impostato non possono essere modificati. Inoltre, l'avviamento manuale del motore non è disponibile.

Password di accesso modalità di programmazione (predefinito = 0)

Viene utilizzata per accedere alla modalità di programmazione. Può essere regolato da 0 to 9999. Se è 0, non viene inserita la password per l'accesso ai parametri. Se la schermata della password non è impostata come "12", se l'utente immette '12' nella schermata della password, si accede ai parametri e , che possono essere modificati.

5.2 Graphics uscita di allarme dell'ESM-3722HT

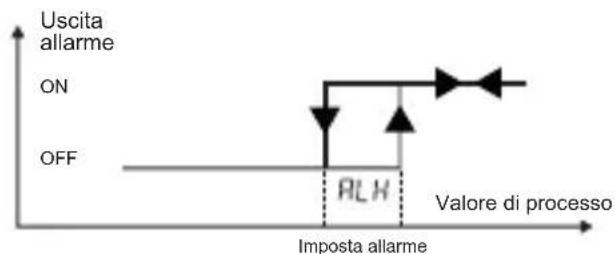

Allarme di processo superiore

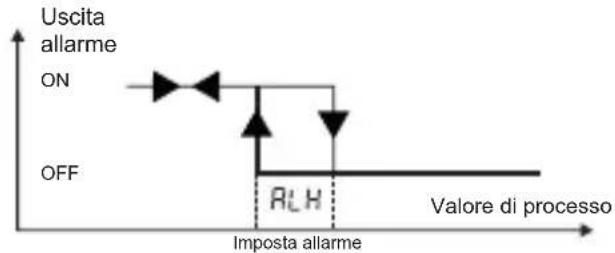

Allarme di processo inferiore

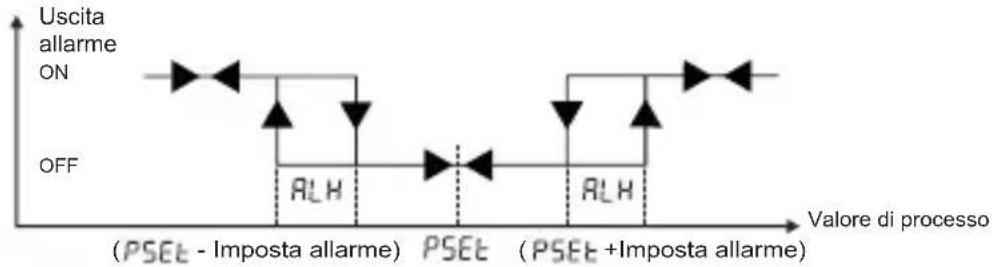

Uscita allarme ON OFF RLH Imposta allarme Valore di processo

Allarme banda di deviazione

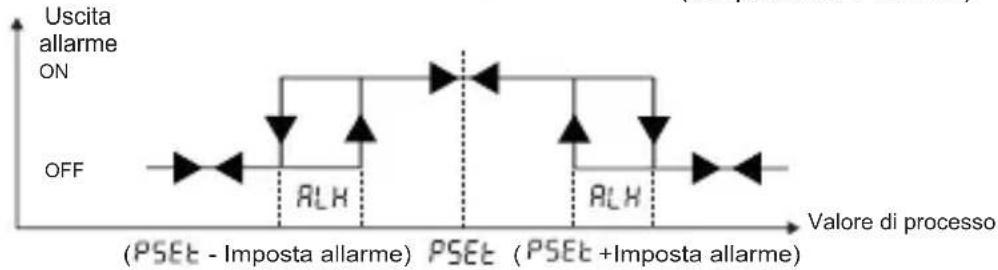

Allarme del campo di deviazione

i PSEt = Valore impostato di processo (temperatura o umidità)

5.3 Operations graphics rotatore vassoio portauova dell'ESM-3722HT

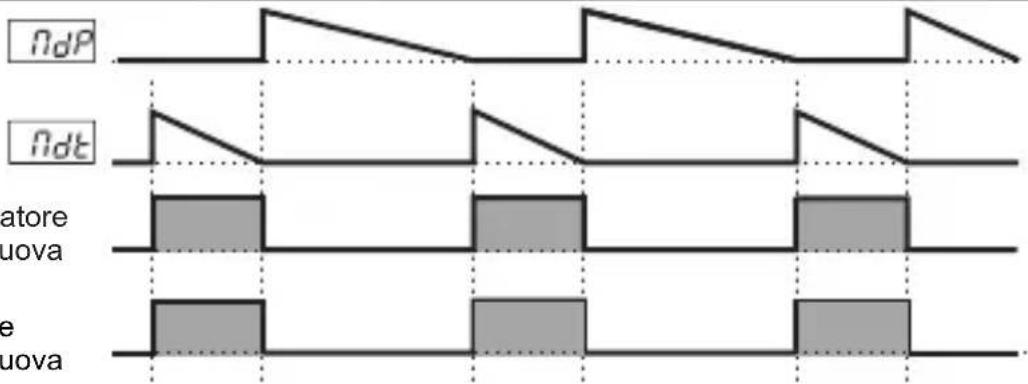

Led uscita rotatore vassoio portauova

Uscita rotatore vassoio portauova

5.4 Messaggi di guasto nel regolatore Hatcher ESM 3722

1-5br Schermo lampeggiante guasto del sensore di temperatura. Il collegamento del sensore è errato o non c'è alcun collegamento del sensore. Durante la visualizzazione di questo messaggio su questo display, se la selezione della funzione buzzer buF è 3, 5, 7 o 8, il buzzer interno inizia a funzionare.

2-5brc Schermo lampeggiante guasto del sensore di umidità. Il collegamento del sensore è errato o non c'è alcun collegamento del sensore. Durante la visualizzazione di questo messaggio su questo display, se la selezione della funzione buzzer il è 4, 6, 7 o 8, il buzzer interno inizia a funzionare.

3- Nella schermata operativa principale, se il display superiore lampeggia, significa che s'interrompe l'allarme di temperatura e l'uscita dell'allarme è attiva. Se la selezione della funzione buzzer buF è 1, 5 o 8 il buzzer interno inizia a funzionare.

4- Nella schermata operativa principale, se il display inferiore lampeggia, significa che l'allarme umidità s'interrompe e l'uscita dell'allarme è attiva. Se la selezione della funzione buzzer è 2, 6 o 8 il buzzer interno inizia a funzionare.

5 - Errore di regolazione automatica della temperatura. Errr Appare sulla schermata operativa principale. Questo errore si verifica quando la temperatura letta dal sensore è più vicina al valore del valore impostato la processo che al 5% della scala. (5°C per il sensore ProNem Mini PMI-P) L'operazione di autotaratura non è consentita.

5.5 Accesso alla modalità di programmazione, modifica e salvataggio dei parametri

Schermata operativa principale

Premendo il pulsante IMPOSTA per 3 secondi, si accende il led "P". Se la modalità di programmazione con cui si immette la password è diversa da 0, verrà seguita la modalità di programmazione della schermata iniziale P-r-G.
Nota1: Se la password di accesso alla modalità di programmazione è 0, viene utilizzata la schermata dell'unità di temperatura invece della schermata di programmazione
Premere il pulsante IMPOSTA per accedere alla schermata di immissione della password.

Schermata di immissione della password

Pro6 0* ESM-3722 (###) ✓ DEEMKO → Pro6 5* ESM-3722 (###) ✓ DEEMKO

Entrare nella modalità di programmazione accedendo alla password con i pulsanti di incremento e decremento.

Schermata di immissione della password

ESM-3722 (0) 5 DEEMO

Premere il pulsante IMPOSTA/OK per l'immissione della password.
Nota2: Se la password di accesso per la modalità di programmazione è 0, sono accessibili solo tre parametri e i valori dei parametri possono essere modificati.

Schermata di programmazione

ESM-3722 C-F 0° SEMEO ESM-3722 C-F 1°

Premere il pulsante IMPOSTA per accedere al valore del parametro. Premere il pulsante incrementale per accedere al parametro successivo, premere il pulsante decremento per accedere al parametro precedente.

Selezione unità di selezione del valore del parametro

ESM-3722 (###) ✓ OK

Modifica il valore con i pulsanti di incremento e decremento.

Valore parametro selezione unità di temperatura

ESM-3722 C-F (###) 1# ✓ ESM-3722 Pnt 0# ESM-3722

Premere il pulsante imposta per salvare il parametro.

Schermata di selezione per l'abilitazione del separatore decimale

ESM-3722 (Pn) ✓

Premere il pulsante incrementale per accedere al parametro successivo, premere il pulsante decremento per accedere al parametro precedente.

Se non viene eseguita alcuna operazione in modalità di programmazione per 20 secondi, il dispositivo passa automaticamente alla schermata operativa principale.

6. Avvio manuale del funzionamento del rotatore del vassoio portauova con il pulsante del motore

Mentre il valore del parametro di protezione del pulsante è Prt 0,1,2 o 4 nella schermata operativa principale se si preme il pulsante del motore, si attiva l'avviamento manuale del motore. Quando viene rilasciato il pulsante, l'avviamento del motore diventa passivo e il motore si arresta.

7. Metodo di autotaratura

Il metodo di autotaratura è utilizzato per determinare i parametri PID utilizzati dal dispositivo.

Avvio dell'operazione di autotaratura (Step Response Tuning) da parte dell'utente:

$$ (P - o = 1) $$

• Regolare il controllo della temperatura on/off o il parametro PID
• Regolare il parametro di selezione dell'autotaratura EUnE YES )
• Nella schermata principale “Taratura” e i valori di temperatura devono essere alternati.

Se l'operazione di autotaratura viene conclusa senza problemi, il dispositivo salva in memoria i nuovi coefficienti PID e continua a funzionare.

Il parametro EUoE viene regolato automaticamente no.

NOTA: Il valore di temperatura letto dal sensore deve essere inferiore al 5% del valore di processo impostato per avviare l'operazione di autotaratura. (5°C per il sensore ProNem Mini PMI-P).

Annullamento dell'operazione di autotaratura (Step Response Tuning)

1 - Se il sensore si rompe;
2 - Se l'operazione di autotaratura non può essere completata in 8 ore;
3 - Se l'utente regola EUnE parametro ;
4 - Durante l'operazione di autotaratura se l'utente modifica il controllo della temperatura da pid a on/off;
5 - Se il valore di processo impostato viene modificato durante l'operazione di autotaratura;
L'autotaratura viene annullata. "Taratura" non viene visualizzato. Quindi, senza modificare i parametri PID, il dispositivo continua a funzionare con i precedenti parametri PID.

8. Specifiche

Tipo di dispositivo

Alloggiamento&Montaggio

Classe di Protezione

Peso

Classificazioni ambientali

Temperatura di conservazione

/ funzionamento

Conservazione / Umidità

di funzionamento

Installazione : installazione fissa

Categoria di sovratensione : II.

Grado di inquinamento : II, ufficio o posto di lavoro, nessun inquinamento conduttivo

Condizioni operative : continua

Tensione di alimentazione e potenza : 230V\~(%15) 50/60Hz - 1.5VA

: 115V\~(%15) 50/60Hz - 1.5VA

: 24V\~(%15) 50/60Hz - 1.5VA

: 24V(℃15) 50/60Hz - 1.5VA

: 10 -30V= 1.5W

Ingresso sensore di temperatura

Tipo di ingresso NTC	: NTC (10 k ≈ @25 °C )
Tipo di ingresso PTC	: PTC (1000 ≈ @25 °C )
Tipo di ingresso termoresistenza	: PT-100 IEC751 (ITS90 )
Tipo di ingresso umidità	: 0/2..10V ,0/4..20mA or ProNem Mini PMI-P
Precisione	: ± 1 % del fondo scala
Protezione interruzione del sensore	: Di classe superiore
Modulo di controllo	: PID o ON / OFF
Uscite a relè	: 5 A@250 V a carico resistivo (uscita compressore): 3 A@250 V a carico resistivo (umidificante, allarme e rotatore del vassoio portauovo).
Uscita opzionale driver SSR	: massimo 30mA, massimo 15V
Display di Temperatura	: Display a LED da 8 mm Rosso a 4 cifre
Display umidità	: 8 mm Verde Display a LED a 4 cifre verde
Display a LED	: P (giallo),%(verde),°C (rosso), °F(rosso), allarme (rosso), Uscita umidificatore (rosso), uscita rotatore vassoio portauova (rosso)Uscita riscaldamento (rosso),
Buzzer interno	: ≥83dB
Approvazioni	: C€ .EAC

10. Altre Informazioni

ESM-3722(77x35 dimensione DIN)

A

B

C

D

E

F

G

H

I

J

K

L

M

N

O

P

Q

R

S

T

U

V

W

Z

X

Tensione di alimentazioneA

2

24V (%15) 50/60Hz - 1.5VA ≈ ±

3

24V (%15) 50/60Hz - 1.5VA ±

4

115V (%15) 50/60Hz - 1.5VA ±

5

230V (%15) 50/60Hz - 1.5VA ±

8

10 - 30 V 1.5W

B

Ingresso sensore di temperatura

Scala (°C/°F)

1

PT 100, IEC751(ITS90)

0°C/32°F ;100°C/212°F

2

PTC (Not-1)

0°C/32°F ;100°C/212°F

3

NTC (Not-1)

0°C/32°F ;100°C/212°F

4

Tensione ingresso 0/2..10Vdc

Definito dall'utente

5

Corrente ingresso 0/4..20mA

Definito dall'utente

6

ProNem Mini PMI-P

-20°C/-4°F ; 80°C/176°F

C

Sensore umidità ingresso

Scala (%)

4

Tensione ingresso 0/2..10Vdc

0% - 100%

5

Corrente ingresso 0/4..20mA

0% - 100%

6

ProNem Mini PMI-P

0% - 100%

E	Uscita riscaldamento
1	Uscita a relè (5 A@250 V ~ a carico resistivo 1NC, 1 NO)
2	Uscita driver SSR (massimo 30mA, massimo 15V)
FG	Uscita umidificatore
01	Uscita a relè (3A@250 V ~ a carico resistivo, 1 NO)
HI	Uscita rotatore vassoio portauova
01	Uscita a relè (3A@250 V ~ a carico resistivo, 1 NO)
U	Uscita allarme
1	Uscita a relè (3A@250 V ~ a carico resistivo, 1 NO)
V	Temp. sensore fornito con ESM-3722-CN
0	Nessuno
1	PTC-M6L40.K1.5 (Sonda aria PTC con cavo in silicone da 1,5 mt)
2	PTCS-M6L30.K1.5 1/8" (Sonda per liquidi PTC con cavo in silicone da 1,5 mt)
3	NTC-M5L20.K1.5 (Sonda NTC, stampata in termoplastica con cavo da 1,5 m per applicazioni di raffreddamento)
4	NTC-M6L50.K1.5 (sonda NTC custodia in acciaio inox con 1,5 m di cavo per applicazioni di raffreddamento)
6	ProNem Mini PMI-P (cavo da 2,5 m per applicazioni di temperatura e umidità)
9	Cliente

Tutte le informazioni relative all'ordine del regolatore Hatcher ESM-3722 sono indicate nella tabella sopra riportata. L'utente può creare la configurazione del dispositivo appropriato in base alle informazioni e codici presenti nella tabella e convertirli in codici per l'ordine. In primo luogo, deve essere determinata la tensione di alimentazione poi altre specifiche. Si prega di compilare gli spazi vuoti del codice d'ordine in base alle proprie esigenze. Si prega di contattarci nel caso le vostre esigenze siano fuori dagli standard.

Nota-1: Se il tipo di ingresso è selezionato come PTC o NTC (BC= 2, 3), il sensore di temperatura viene fornito con il dispositivo. Per questo motivo, se il tipo di ingresso è selezionato come PTC, il tipo di sensore (V = 0,1 o 2) o se il tipo di ingresso è selezionato come NTC, il tipo di sensore (V =0, 3 o 4) deve essere dichiarato nei dati di ordinazione.

I parametri devono essere impostati in base all'uso desiderato, prima della messa in servizio del dispositivo. Una configurazione incompleta o errata può causare situazioni pericolose.

Si consiglia di utilizzare l'uscita SSR che utilizza l'algoritmo di controllo PID del dispositivo a causa della limitata durata meccanica del contatto di uscita a relè. Nel dispositivo con algoritmo di controllo ON/OFF, il parametro isteresi deve essere impostato a un valore adeguato al sistema, per evitare un'eccessiva commutazione del relè.
