MANUALE UTENTE ESM-7730 Emko

Regolatori di processo PID a ingresso universale ESM-4430, ESM-7730, ESM-9930, ESM-4930, ESM-9430

• Display processo a 4 cifre (PV) e imposta a 4 cifre (SV)
• Ingresso di processo universale (TC, RTD, mV ---, V ---, mA ---)
• Calibrazione a due o più punti per ingressi — Tensione & — corrente
• Moduli di controllo ON/OFF, P, PI, PD e PID programmabili
• PID regolazione automatica e autotaratura
• Selezione della modalità Manuale/Automatica per le uscite di controllo
• Trasferimento senza brusche variazioni
• Funzioni di riscaldamento, raffreddamento e allarme programmabili per le uscite di controllo

SPECIFICHE

Ingresso universale: TC, RTD, --- tensione/corrente

Campo di misura: Per la selezione del tipo di ingresso e della scala, fare riferimento alla Tabella-1

Precisione:± 0.25% del fondo scala per la termocoppia, termoresistenza e l'ingresso mV, V e mA.

Compensazione del giunto freddo: Automaticamente ±0.1°C/1°C

Compensazione di linea: Massimo 10 Ohm

Protezione dall'interruzione del sensore: Di classe superiore

Ciclo di campionamento: 3 campioni al secondo

Filtro di ingresso: da 0.0 a 900.0 secondi

CONTROLLO

Moduli di Controllo: ON/OFF, P, PI, PI, PD o PID (II modulo di controllo può essere programmato dall'utente)

USCITA

Uscite a relè standard: due relè. 5A@250V\~(a carico resistivo) (possono essere programmate come uscita di controllo o di allarme)

Uscita driver SSR: Massimo 17mA, massimo 25V—

TENSIONE DI ALIMENTAZIONE

100-240 V ∼ 50/60 Hz (-15%; +10%), -6VA

24V V 50/60 Hz (-15%; +10%), -6VA

24V Z (-15%; +10%), -6W

(Deve essere determinata in ordine)

DISPLAY

Display processo:

ESM-4430 : Display a LED a 4 cifre rosse da 10.1 mm

ESM-4930 : Display a LED a 4 cifre rosse da 13.2 mm

ESM-7730 : Display a LED a 4 cifre rosse da 13.2 mm

ESM-9930 : Display a LED a 4 cifre rosse da 19 mm

ESM-9430 : Display a LED a 4 cifre rosse da 10.1 mm

Display valore impostato:

ESM-4430 : Display a LED a 4 cifre verde da 8 mm

ESM-4930 : Display a LED a 4 cifre verde da 8 mm

ESM-7730 : Display a LED a 4 cifre verde da 9.1 mm

ESM-9930 :Display a LED a 4 cifre verde da 10.8 mm

ESM-9430 : Display a LED a 4 cifre verde da 8 mm

LED: AT(Autotaratura), M (modalità manuale), A (modalità

automatica), Led PSET / ASET1 / ASET2 (Imposta controllo o allarme)

Leds, PO, AO1, AO2 (stato di controllo o allarme) °C / °F / V

CARATTERISTICHE AMBIENTALI e SPECIFICHE FISICHE

Temperatura di Funzionamento: 0...50°C

Umidità: 0-90%RH (nessuna condensazione)

Classe di Protezione: IP65 anteriore, IP20 posteriore

Montaggio: Tipo-1 Montaggio su contenitore tipo

Installazione: Installazione fissa Categoria II

Categoria di sovratensione: ||

Grado di inquinamento: Il, ufficio o posto di lavoro, nessun inquinamento conduttivo

Peso:

ESM-4430 : 170 gr.

ESM-4930 : 230 gr.

ESM-7730 : 230 gr.

ESM-9930 : 320 gr.

ESM-9430 : 230 gr.

Dimensioni / Taglio del pannello:

ESM-4430 : (48 x 48mm, profondità:87.5 mm) / (46 x 46mm)

ESM-4930 : (96 x 48mm, profondità:86.5 mm) / (92 x 46mm)

ESM-7730 : (72 x 72mm, profondità:87.5 mm) / (69 x 69mm)

ESM-9930 : (96 x 96mm, profondità:87.5 mm) / (92 x 92mm)

ESM-9430 : (48 x 96mm, profondità:86.5 mm) / (46 x 92mm)

Distanza minima tra i centri di taglio del pannello:

ESM-4430 : X=65mm, Y=65mm

ESM-4930 : X=129mm, Y=65mm

ESM-7730 : X=97mm, Y=97mm

ESM-9930 : X=129mm, Y=129mm

ESM-9430 : X=65mm, Y=129mm

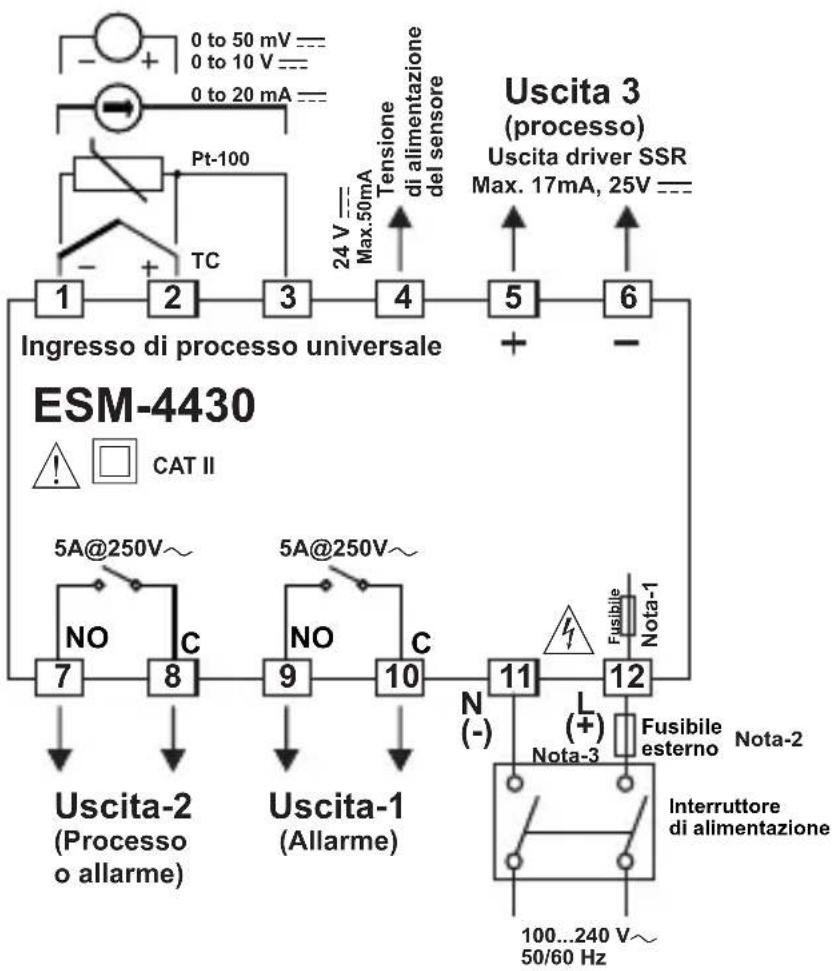

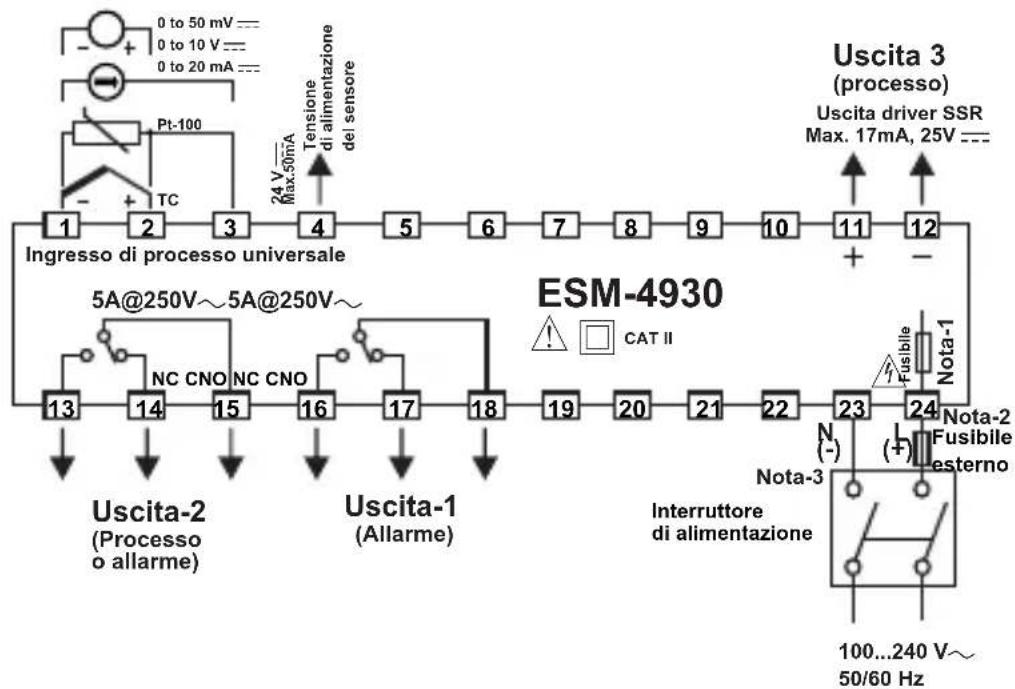

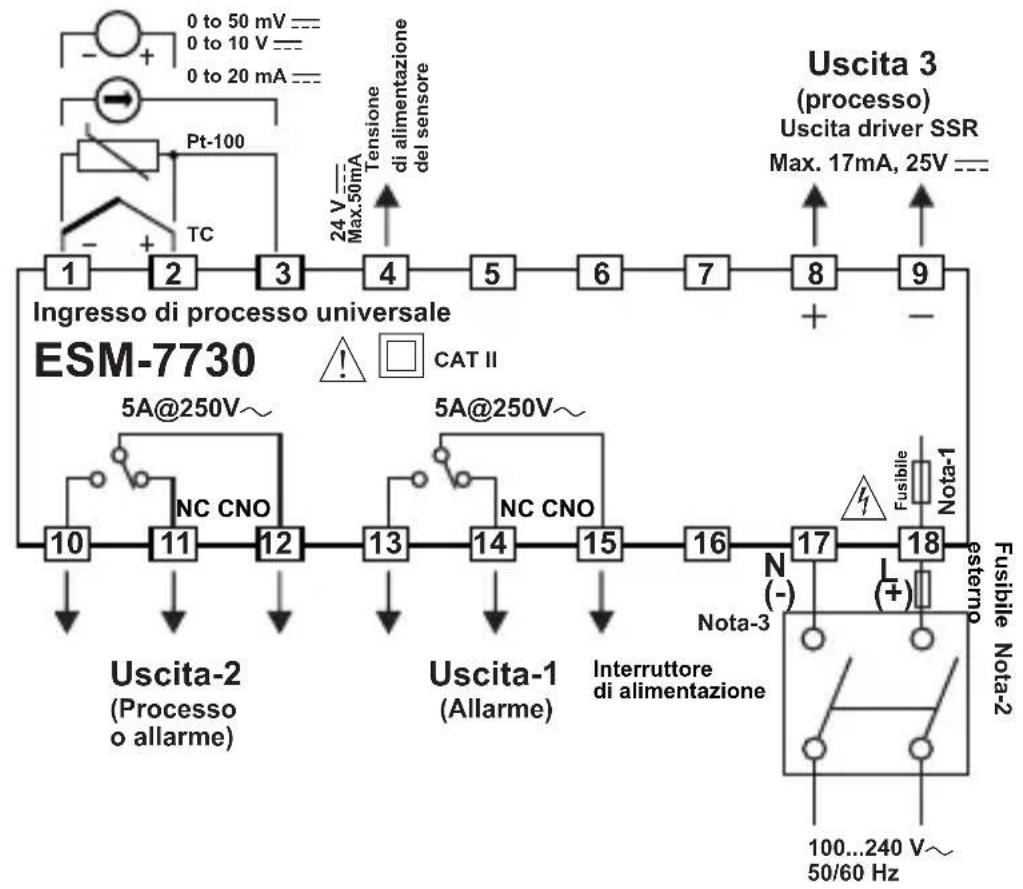


    K["Uscita 3 (processo) Uscita driver SSR Max. 17mA, 25V ---"] --> L["+"]
    M["5A@250V~"] --> N["10"]
    O["NC CNO"] --> P["11"]
    Q["5A@250V~"] --> R["12"]
    S["NC CNO"] --> T["13"]
    U["5A@250V~"] --> V["14"]
    W["5A@250V~"] --> X["15"]
    Y["5A@250V~"] --> Z["16"]
    AA["5A@250V~"] --> AB["17"]
    AC["5A@250V~"] --> AD["18"]

    AE["Nota-3"] --> AF["N(-)"]
    AG["Fusibile"] --> AH["L(+)"]
    AI["Fusibile Nota-2"] --> AJ["100...240 V~ 50/60 Hz"]

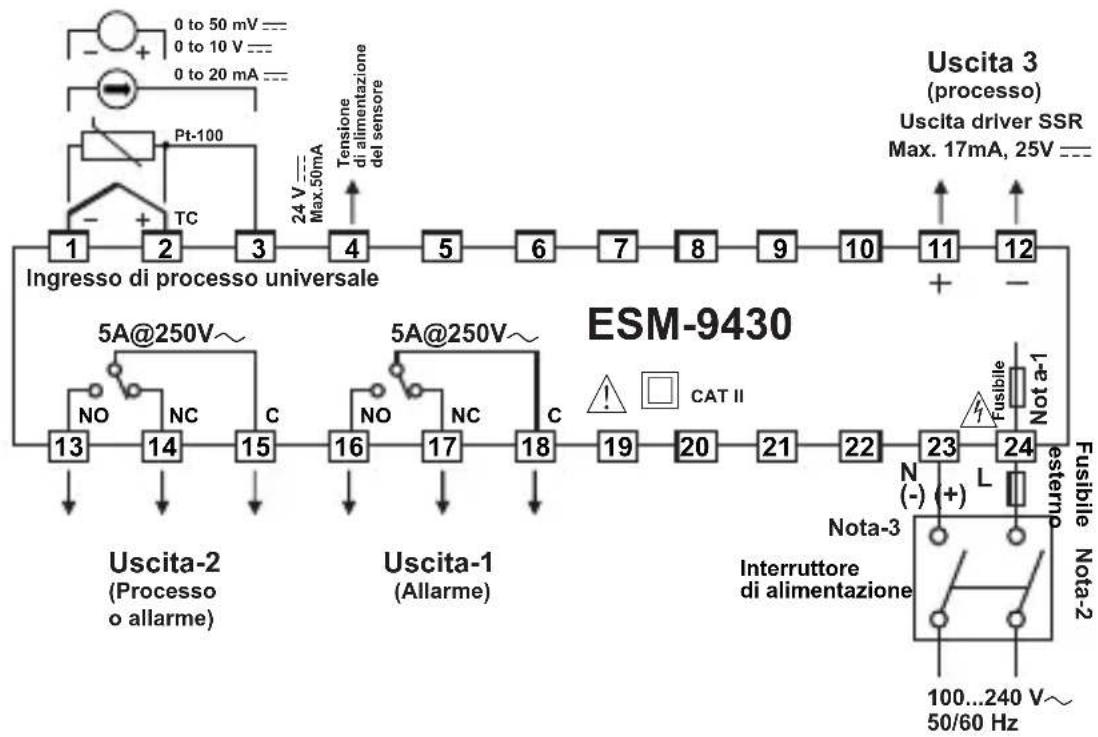


    N["Uscita-2 (Processo o allarme)"] --> O["13"]
    P["Uscita-1 (Allarme)"] --> Q["16"]
    R["UTC"] --> S["24 V Max.50mA"]
    T["Tensione di alimentazione del sensore"] --> U["↑"]

    V["Uscita 3 (processo) Uscita driver SSR Max. 17mA, 25V ---"] --> W["+"]
    X["ESM-9930"] --> Y["13"]
    X --> Z["14"]
    X --> AA["15"]
    X --> AB["16"]
    X --> AC["17"]
    X --> AD["18"]
    X --> AE["19"]
    X --> AF["20"]
    X --> AG["21"]
    X --> AH["22"]
    X --> AI["23"]
    X --> AJ["24"]

    AK["UTC"] --> AL["NO NC C"]
    AM["UTC"] --> AN["NO NC C"]
    AO["UTC"] --> AP["NO NC C"]
    AQ["UTC"] --> AR["NO NC C"]

    AS["Fusibile Note-2"] --> AT["N(-) (+)"]
    AU["Fusibile Note-2"] --> AV["L"]
    AW["Fusibile Note-2"] --> AX["Nota-3"]
    AY["Fusibile Note-2"] --> AZ["100...240 V~ 50/60 Hz"]

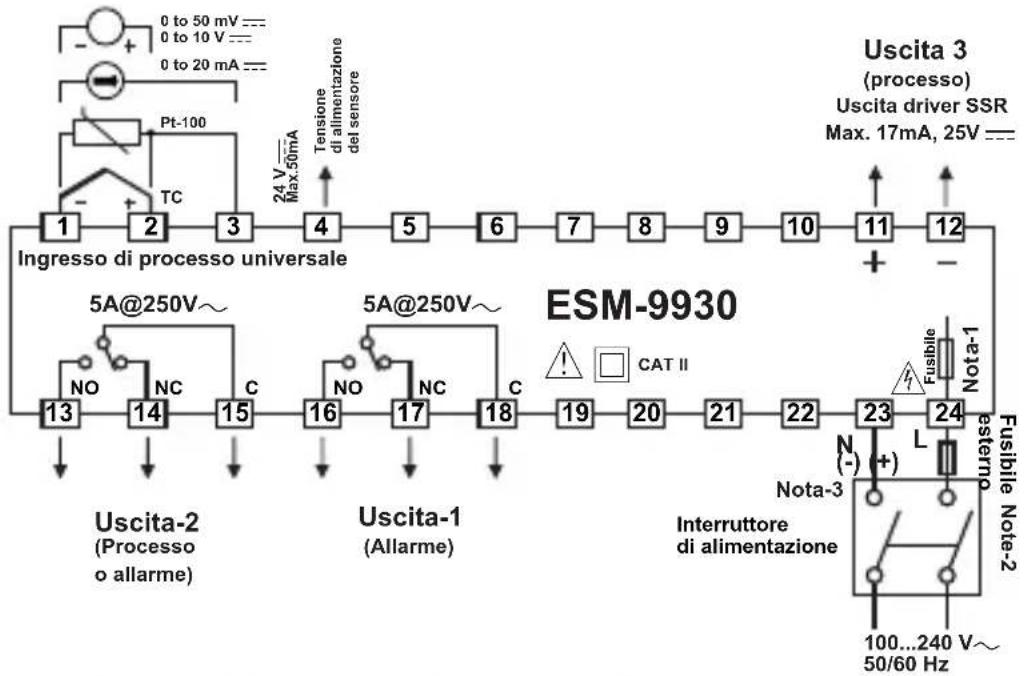

Nota-1 : Vi è una resistenza fusibile interna a prova di fiamma.
Nota-2 : Si raccomanda l'uso di un fusibile esterno.
1A00.T. per alimentazione 240 V\~ o 24V\~
1A——T per alimentazione 24V——
Nota-3: “L” è (+), “N” è (-) per una tensione di alimentazione di 24V ---

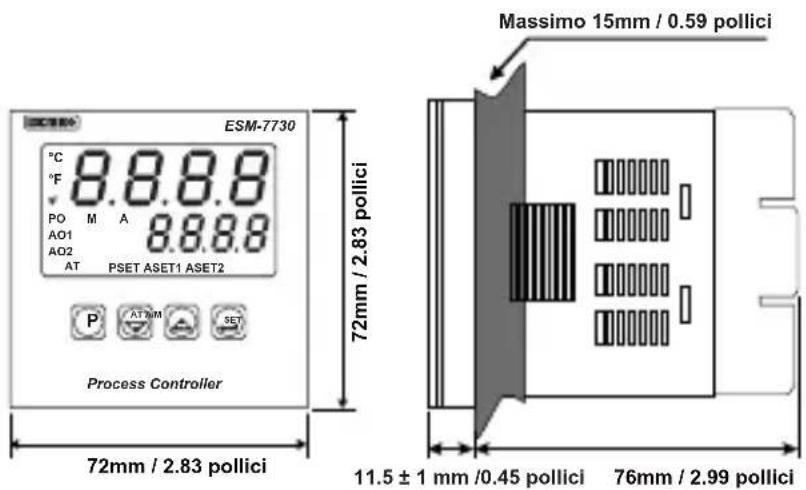

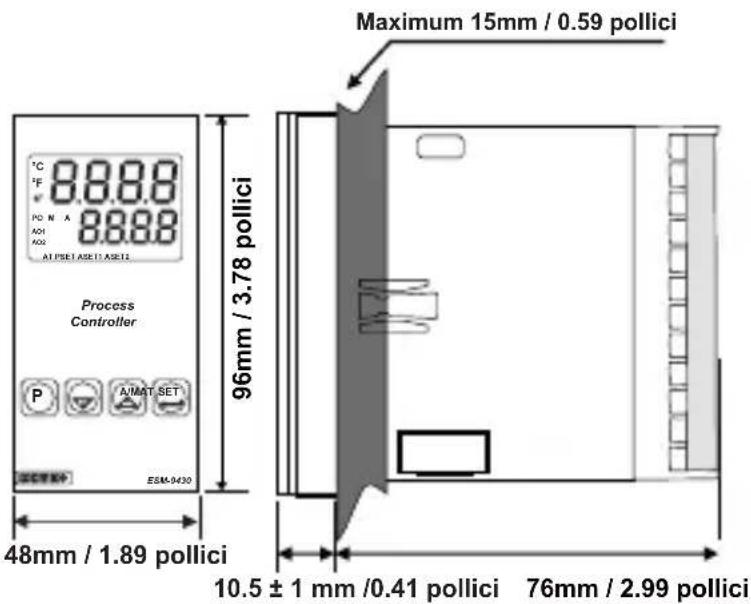

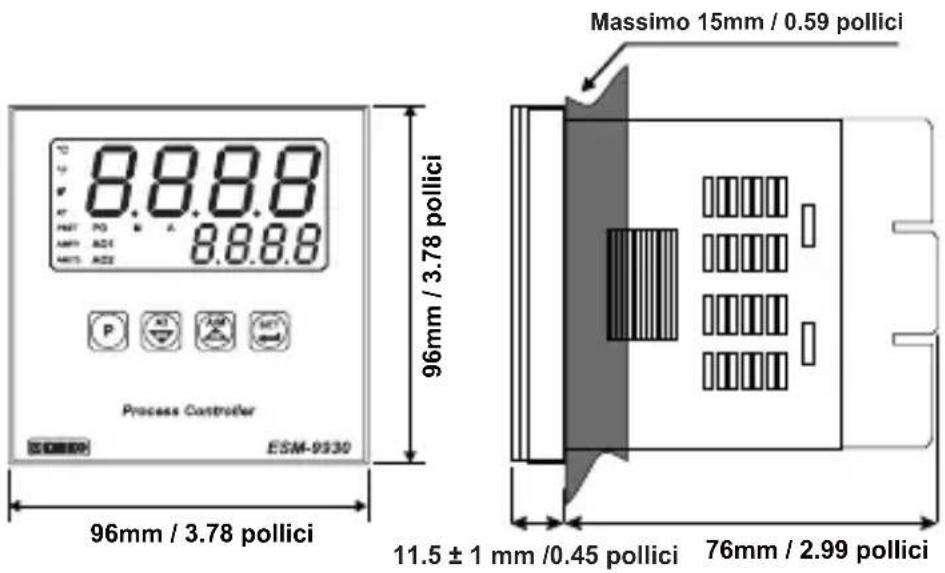

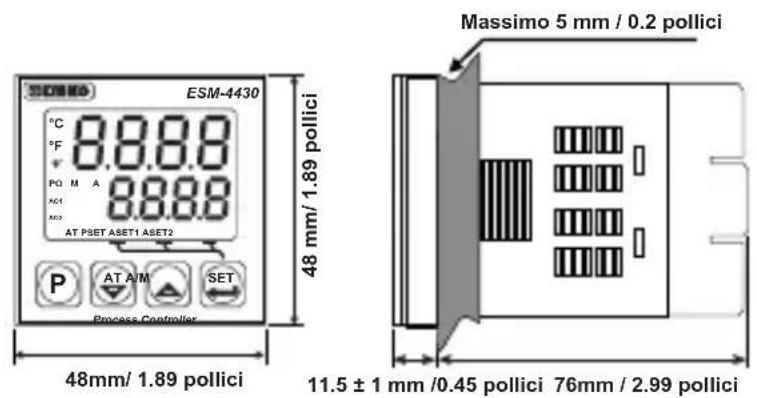

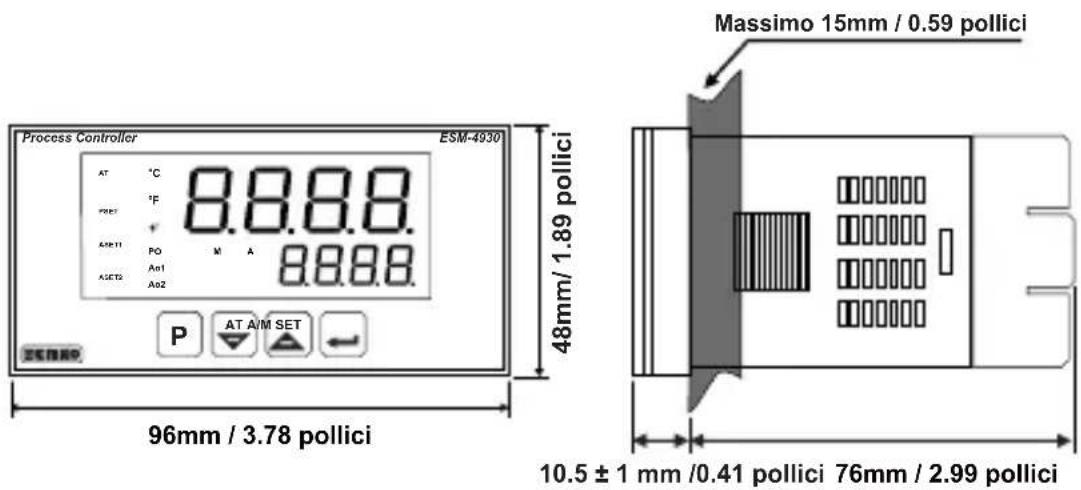

DIMENSIONI

ESM-4430 °C 8.8.8 °F PQ M A 8.8.8 AT PSET ASET1 ASET2 Process Controller 48 mm/ 1.89 pollici Massimo 5 mm / 0.2 pollici 48mm/ 1.89 pollici 11.5 ± 1 mm /0.45 pollici 76mm / 2.99 pollici

ESM-7730 °C 8.8.8.8 °F PO M A AO1 8.8.8.8 AO2 AT PSET ASET1 ASET2 Process Controller 72mm / 2.83 pollici Massimo 15mm / 0.59 pollici 11.5 ± 1 mm /0.45 pollici 76mm / 2.99 pollici 72mm / 2.83 pollici

Maximum 15mm / 0.59 pollici Process Controller 96mm / 3.78 pollici 10.5 ± 1 mm /0.41 pollici 76mm / 2.99 pollici °C °F PD N A A01 A02 AT PSET ASE IT ASE12 P AIMAT SET ESM-0430 48mm / 1.89 pollici

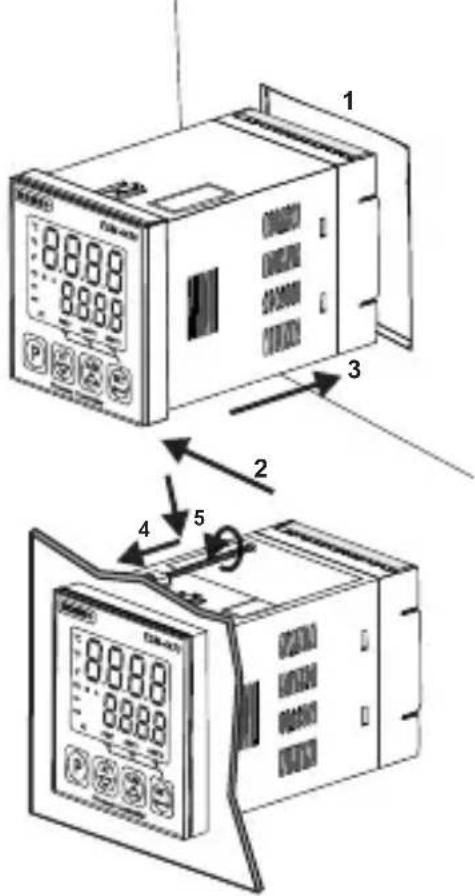

MONTAGGIO A PANNELLO

1 2 3 4 5

1 - Prima di montare il dispositivo nel pannello, assicurarsi che l'apertura del pannello sia adeguata.
2- Controllare la posizione della guarnizione del pannello frontale.
3 - Inserire il dispositivo attraverso le aperture. Se i morsetti di montaggio sono presenti sull'unità, estrarli prima di inserire l'unità nel pannello.
4-Inserire l'unità nell'apertura del pannello sulla parte frontale.
5- Inserire i morsetti di montaggio nei fori collocati sui lati superiore e inferiore del dispositivo e avvitare le viti di fissaggio fino a quando l'unità risulta completamente ferma all'interno del pannello.

Accesso e modifica dei valori impostati

    subgraph Schemmata operativa
        A1["26 500 P"]
        A2["Premere il pulsante P"]
        A3["Premere il pulsante di incremento o decremento per modificare il valore impostato del processo."]
    end

    subgraph Schemmata Imposta processo
        B1["PSET 500 P"]
        B2["PPremere il pulsante IMPOSTA per salvare il valore impostato di processo e accedere al valore impostato dell'Allarme1."]
        B3["PSET 510 P"]
        B4["PPremere il pulsante di incremento o decremento per modificare il valore impostato dell'Allarme1."]
        C1["ALr1 550 P"]
        C2["Premere il pulsante IMPOSTA per salvare il valore impostato dell'Allarme1 e accedere al valore impostato dell'Allarme2."]
        C3["ALr1 560 P"]
    end

    subgraph Schemmata di impostazione dell'allarme-2
        D1["ALr2 600 P"]
        D2["Premere il pulsante di incremento o decremento per modificare il valore impostato."]
        D3["ALr2 610 P"]
        D4["Premere il pulsante IMPOSTA per salvare il valore impostato dell'Allarme1 e tornare alla schermata operativa."]
        E1["26 500 P"]
        E2["Premere il pulsante IMPOSTA per salvare il valore impostato dell'Allarme1 e accedere al valore impostato dell'Allarme2."]
    end

Nota: L'utente può uscire dalla sezione Imposta valore senza salvare i valori premendo il pulsante Se non viene eseguita alcuna operazione per 120 secondi, il dispositivo esce automaticamente dalla sezione Imposta valore.

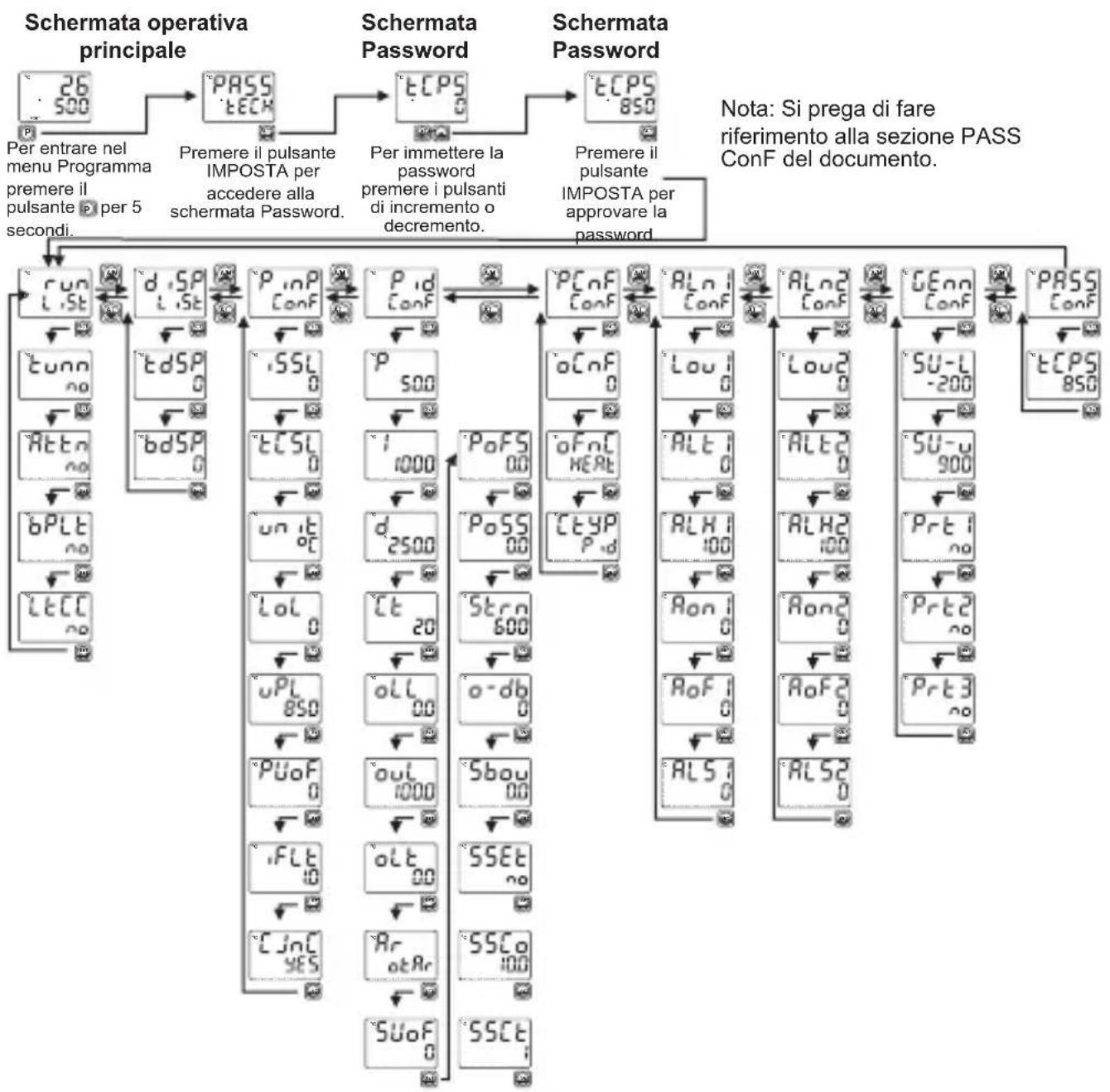

Diagramma di facile accesso ai parametri del programma

Eseguire List: Selezione della regolazione del PID e della modalità operativa

SELEZIONE REGOLAZIONE: Selezionando uno dei seguenti metodi, il dispositivo può determinare i parametri PID.

Il dispositivo funziona secondo i parametri PID definiti

Operazione di Regolazione automatica (Limit Cycle Tuning)

Operazione di Autotaratura (Step Response Tuning)

I metodi di Autotaratura automatica vengono eseguiti in base alle condizioni del sistema stesso.

SELEZIONE AUTOMATICA DELLA REGOLAZIONE

Il dispositivo non esegue la regolazione.

Dispositivo esegue la regolazione.

bPLT

TRASFERIMENTO SENZA BRUSCHE VARIAZIONI

Quando si passa dalla modalità automatica alla modalità manuale, l'uscita di processo sarà l'ultima percentuale di uscita della modalità manuale salvata. Il valore dell'uscita di processo nel controllo manuale non viene preso in considerazione nel passaggio dal controllo manuale al controllo automatico. La nuova uscita di controllo misurata nel controllo automatico viene applicata all'uscita di processo.

Quando si passa dalla modalità automatica alla modalità manuale, l'uscita di processo sarà l'ultima percentuale di uscita della modalità automatica. Mentre, quando si passa dal controllo manuale al controllo automatico, l'ultimo valore di uscita di processo nel controllo manuale viene accettato come primo valore di uscita di processo nel controllo automatico.

L8CC

L'annullamento del blocco dell'allarme non viene eseguito.

Se è presente un'uscita di allarme con blocco e non c'è uno stato di allarme, l'operazione di blocco verrà terminata dal dispositivo. Questo parametro diventa automaticamente ng .

dISP LiSt: Selezione delle funzioni per il display superiore e inferiore

tdSP

Funzione display superiore

Questo parametro determina quale valore viene visualizzato nel display superiore.

Il valore di processo (PV) viene visualizzato nel display superiore

La differenza tra il valore di processo impostato e il valore di processo (SV-PV) viene visualizzata sul display superiore.

bdSP

Funzione display inferiore

Questo parametro determina quale valore viene visualizzato nel display inferiore.

Il valore impostato di processo (SV) viene visualizzato sul display inferiore.

Il valore di uscita %applicato all'uscita di controllo di processo viene visualizzato sul display inferiore.

PinP ConF: tipo di ingresso di processo e relativi parametri

,55L

Tipo di ingresso di processo

Selezione del tipo di ingresso TC

Selezione del tipo di ingresso RTD

Selezione del tipo di ingressoZtensione / corrente.selection.

ECSL

Selezione ingresso TC

Questo parametro è attivo se viene selezionato l'ingresso TC.

☐ L (-100°C;850°C) o (-148°F;1562°F)
L (-100.0°C;850.0°C) o (-148.0°F;999.9°F)
J (-200°C;900°C) o (-328°F;1652°F)
3 J (-199.9°C; 900.0°C) o (-199.9°F; 999.9°F)
4 K (-200°C;1300°C) o (-328°F;2372°F)

5 K (-199.9°C; 999.9°C) o (-199.9°F; 999.9°F)

6 R (0°C;1700°C) o (32°F;3092°F)

R (0.0°C;999.9°C) o (32.0°F;999.9°F)

8 S (0°C;1700°C) o (32°F;3092°F)

9 S (0.0°C; 999.9°C) o (32.0°F; 999.9°F)

T (-200°C; 400°C) o (-328°F; 752°F)

T (-199.9°C; 400.0°C) o (-199.9°F; 752.0°F)

B (44°C;1800°C) o (111°F;3272°F)

B (44.0°C;999.9°C) o (111.0°F ; 999.9°F)

E (-150°C;700°C) o (-238°F;1292°F)

E (-150.0°C;700.0°C) o (-199.9°F;999.9°F)

16 N (-200°C; 1300°C) o (-328°F; 2372°F)

N (-199.9°C; 999.9°C) o (-199.9°F; 999.9°F)

C (0°C;2300°C) o (32°F;3261°F)

19 C (0.0°C; 999.9°C) o (32.0°F; 999.9°F)

Selezione dell'ingresso RTD

Questo parametro è attivo se è selezionato l'ingresso RTD.

PT-100 (-200°C; 650°C) o (-328°F; 1202°F)

PT-100 (-199.9°C ; 650.0°C) o (-199.9°F ; 999.9°F)

---Selezione ingresso tensione / corrente

Questo parametro è attivo se è selezionato ——tensione /corrente.

Posizione del punto di visualizzazione

Attivo se viene selezionato l'ingresso ---tensione / corrente.

Nessun punto

Tra la prima e la seconda cifra "0.0".

Tra la seconda e la terza cifra "0.00"

Tra la terza e la quarta cifra "0.000"

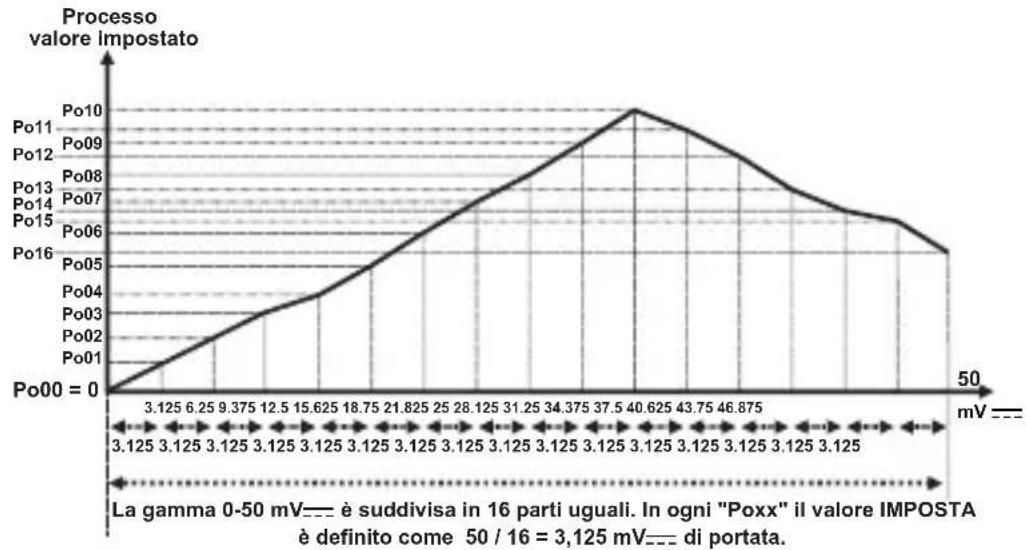

Display tipo di regolazione del valore

Attivo se viene selezionato l'ingresso di tensione

tensione/corrente. ---

Regolazione fissa del doppio punto di visualizzazione. Il valore del punto minimo del display è fissato a -1999, il valore del punto maggiore del display è fissato a 9999.

L'utente può effettuare la regolazione del display a doppio punto con tPoL e tPoH.

L'utente può utilizzare 16 punti definiti di regolazione del display.

Regolazione del display del punto minimo (-1999, 9999) Unità

Attivo se viene selezionato l'ingresso di tensione/corrente.Z

Regolazione del display del punto massimo (-1999, 9999) unità

.Attivo se viene selezionato l'ingress

Display regolazione punti (-1999, 9999) unità

Questo parametro è attivo se è selezionata laZ tensione / corrente. Nell'operazione di regolazione del display multipunto, la scala definita viene suddivisa in 16 punti di regolazione.

Ad esempio: WASL è 0 (0-50 mV---).

Valore del coeficiente (1.000, 9.999)

Il valore di processo viene moltiplicato per questo valore. Attivo se viene selezionato l'ingresso di Ztensione/corrente.

Selezione dell'unità

L'unità è °C

L'unità è °F

L'unità è tensione. Attivo se viene selezionato l'ingresso di tensione/corrente=

Nessuna unità. Attivo se viene selezionato l'ingresso di tensione/corrente---

Valore minimo scala operativa

(Punto minimo e punto massimo della scala) unità

Utilizzato per il calcolo della banda proporzionale e il lampeggio del display.

Valore massimo scala operativa

(Punto minimo e punto massimo della scala) unità

Utilizzato per il calcolo della banda proporzionale e il lampeggio del display.

Display di offset per il valore di processo (scala -10%, scala +10%)

unità Questo valore del parametro viene aggiunto al valore di processo.

Tempo di filtraggio (0,0, 900,0) secondo

Definisce il tempo di filtraggio per il valore visualizzato.

Compensazione del giunto freddo

Questo parametro è attivo se l'ingresso di processo è selezionato come ingresso TC.

La compensazione del giunto freddo è attiva.

La compensazione della giunzione fredda non è attiva.

Scala: Differenza tra il punto massimo e il punto minimo del tipo di ingresso di processo. Esempio: Se tCSL = 2 (il punto minimo è -200, il punto massimo è 900), la scala è 1100. Se il tipo di ingresso è Tensione/Corrente, allora la scala è la differenza tra i parametri tPoH e tPoL. Pid ConF: Parametri di configurazione PID

Pid ConF: Parametri di configurazione PID

BANDA PROPORZIONALE (0.0, 999.9)%.

Se =1000^,=0^=50.0

allora,

Banda proporzionale = (uPl - LoL) *P / 100.0

Banda proporzionale = (1000-0)*50.0/100.0 = 500 °C

TEMPO INTEGRALE (0, 3600) secondi

Può essere modificato dall'utente. Dopo aver completato correttamente la regolazione, il valore del tempo integrale cambia automaticamente. Se è 0, il controllo integrale viene disattivato.

TEMPO DERIVATIVO (0.0, 999.9) secondi

Può essere modificato dall'utente. Dopo aver completato correttamente la regolazione, il valore del tempo integrale cambia automaticamente. Se è 0, il controllo derivato viene disattivato.

TEMPO DI PERIODO DI CONTROLLO (1, 150) secondi

Periodo di tempo dell'uscita di processo

USCITA DI CONTROLLO MINIMA (0.0, out) %

Anche come risultato del calcolo del PID, il dispositivo calcola il valore di uscita % inferiore a questo parametro, l'uscita di riscaldamento o raffreddamento è attiva al minimo per il parametro OLL.

USCITA DI CONTROLLO MASSIMA (oll, 100.0) %

Anche come risultato del calcolo del PID, il dispositivo calcola il valore di uscita % superiore a questo parametro, l'uscita di riscaldamento o raffreddamento è attiva al massimo per il parametro OUL.

TEMPO DI USCITA CONTROLLO MINIMO (0.0, [t]) secondi

L'uscita di riscaldamento o raffreddamento non può essere attiva al di sotto di questo parametro. Anche se questo parametro è 0, questo parametro viene accettato come 50 msecs.

Unità ANTI-RESET WINDUP (0, PUNTO MASSIMO SCALA) unità

Mentre il funzionamento PID è in esecuzione se

PSET - Ar <= valore di processo <= PSET +Ar è vero, viene calcolato il valore integrale. Se la condizione non è vera, il valore integrale non viene calcolato e viene utilizzato l'ultimo valore integrale calcolato.

Se si seleziona il parametro Ar otAr, la banda proporzionale di riscaldamento viene utilizzata per il processo PID di riscaldamento invece del parametro Ar e la banda proporzionale di raffreddamento viene utilizzata per il processo PID di raffreddamento invece del parametro Ar.

5UoF OFFSET DEL VALORE IMPOSTATO

((- PUNTO MASSIMO SCALA / 2), (PUNTO MASSIMO SCALA / 2))

L'unità PSET + SUoF viene utilizzata come valore impostato nei calcoli PID. Questo parametro viene utilizzato per spostare la banda proporzionale.

Questo parametro viene aggiunto a "Output %" che viene calcolato alla fine del PID.

Questo parametro viene aggiunto all'uscita %processo che viene calcolata alla fine del PID in base al valore di processo impostato.

PoSS * PSET / (uPL - LoL)

5trn STABILIZZAZIONE DEL VALORE DI PROCESSO (1, PUNTO MASSIMO SCALA) unità

Viene utilizzato per controllare se il valore di processo oscilla o meno quando il parametro tunn è Rtun o ATSt se;

PSEt - Strn <= Valore di processo <= PSEt + Strn condizione non è vera, quindi il dispositivo avvia automaticamente l'operazione di regolazione.

PUNTO MINIMO SCALA: Valore minimo di ingresso di processo negli ingressi Pt-100 e Tc -1999 per gli ingressi utilizzati per la regolazione del display a doppio punto fisso. Il punto minimo della scala è quello inferiore tra ^Pol to ^oH per la regolazione del display a doppio punto selezionabile. Il punto minimo della scala utilizzato è quello inferiore tra

Po00 o Po 15 per la regolazione del display multipunto ingressi utilizzati

PUNTO MASSIMO SCALA: Valore massimo d'ingresso di processo negli ingressi Pt-100 e Tc. 9999 per gli ingressi utilizzati per la regolazione del display a doppio punto fisso. Il punto massimo della scala è il maggiore da

tPoL o tPoH per la regolazione del display a doppio punto selezionabile.

Il punto massimo della scala è il maggiore da Po00 6016 per la regolazione del display multipunto degli ingressi utilizzati.

o-db CAMBIO DI BANDA PROPORZIONALE

((- PUNTO MASSIMO SCALA / 2), (PUNTO MASSIMO SCALA / 2)) unità

Se viene eseguita la funzione di raffreddamento; il valore impostato del processo di raffreddamento viene calcolato aggiungendo il valore nominale PSET al o-db parametro

Il modulo di controllo può essere ON / OFF o PID.

Se il valore impostato per il riscaldamento = PSEE + SUoF ;

Allora il valore impostato per il raffreddamento = PSET + SUoF + o-db

5bou VALORE DI USCITA INTERRUZIONE DEL SENSORE

(PER PID RISCALDAMENTO 0.0, 100.0) %.

(PER IL PID RAFFREDDAMENTO -100.0, 0.0) %.

In caso di interruzione del sensore, il controllo del processo può continuare inserendo il valore %output per il parametro 5bou.

Se questo parametro 0.0, l'uscita di controllo di processo non esegue un'uscita quando il sensore si interrompe.

Soft Start Valore impostato (0, 9999) unità

Se si seleziona il parametro no, la funzione Soft start si disattiva. Quando il dispositivo si accende, se il valore impostato per il soft start è diverso da no e il valore di temperatura è inferiore al valore di soft start nei processi, il dispositivo avvia il funzionamento soft start, fino a quando la temperatura raggiunge il valore impostato per il soft start. Il periodo di uscita del dispositivo di soft start sarà il valore del parametro SSCt e l'uscita di controllo del dispositivo sarà il valore del parametro SSCo.

Uscita di controllo soft start (10.0, 90.0) %.

Periodo di controllo soft start (1, 100) secondi

PCnF ConF: parametri di configurazione dell'uscita di processo

Configurazione delle uscite

Determina se l'uscita di processo (uscita driver SSR) e l'uscita allarme-2 funzionano insieme o meno.

9 L'uscita di processo (Uscita driver SSR) e l'uscita allarme-2 funzionano separatamente.

L'uscita di processo (uscita driver SSR) e l'uscita allarme-2 funzionano insieme. Le funzioni di allarme dell'uscita Allarme-2 non possono essere utilizzate.

Funzione di uscita di processo

HERE Riscaldamento

Cool Raffreddamento

Tipo di controllo d'uscita di processo

onop Algoritmo di controllo ON/OFF

P, d Algoritmo di controllo PID

Isteresi dell'uscita di processo (scala 0%, scala 50%) unità Attivo se è selezionato il controllo ON/OFF.

Modalità operativa dell'isteresi

Attivo se è selezionato il controllo ON/OFF.

SV + HYS/2 e SV - HYS/2

SVeSV+HYS o SVe SV-HYS

Tempo di spegnimento (0.0, 100.0) secondi

Nell'operazione ON/OFF, questo tempo deve essere trascorso perché l'uscita sia nuovamente alimentata. (Attivo se è selezionato il controllo ON/OFF)

Aln1 ConF: Parametri di configurazione dell'uscita allarme 1

Uscita logica-1

Determina la funzione di uscita logica per l'uscita allarme-1.

Uscita allarme

Uscita di selezione manuale / automatica

Uscita allarme interruzione sensore

L'uscita è attiva quando il valore di processo è fuori dalla banda definita con valore minimo della scala operativa Lol e valore massimo della scala operativa uPL

Tipo allarme-1

Determina il tipo di allarme per l'uscita 1. Attivo se la funzione di uscita logica dell'uscita Allarme-1 è un'uscita di allarme.

Allarme di processo superiore

Allarme di processo inferiore

Allarme deviazione superiore

Allarme deviazione inferiore

Allarme banda di deviazione

Allarme del campo di deviazione

Valore di isteresi dell'allarme-1 (scala 0%, scala 50%) unità

Attivo se la funzione di uscita logica dell'uscita Allarme-1 è un'uscita di allarme.

Allarme-1 on tempo di ritardo all'accensione (0, 9999) secondi

Attivo se la funzione di uscita logica dell'uscita Allarme-1 è un'uscita di allarme.

Allarme-1 off tempo di ritardo all'accensione (0, 9999) secondi

Quando il valore è maggiore di 9998, sullo schermo viene visualizzato

LECH Significa che è selezionata l'uscita di blocco allarme. Attivo se la funzione di uscita logica dell'uscita allarme-1 è un'uscita di allarme.

Allarme-1 Tempo di stabilizzazione (0, 99) secondi

Attivo se la funzione di uscita logica dell'uscita allarme-1 è un'uscita di allarme. Dopo che l'unità è stata accesa e il tempo di stabilizzazione dell'allarme è scaduto, se è presente una condizione di allarme selezionata con Alt1, allora si attiva l'uscita Allarme-1.

Aln2 ConF: Parametri di configurazione dell'uscita allarme-2

Il menu "Aln2 Conf" è accessibile se il parametro oCnfin "PCnF ConF" è ____

Uscita logica-2

Determina la funzione di uscita logica per l'uscita allarme-2.

Uscita allarme

Uscita di selezione manuale / automatica

Uscita allarme interruzione sensore

L'uscita è attiva quando il valore di processo è fuori dalla banda definita con valore minimo della scala operativa LoL e valore massimo della scala operativa wPl

Tipo allarme-2

Determina il tipo di allarme per l'uscita-2. Attivo se la funzione di uscita logica dell'uscita allarme-2 è un'uscita di allarme.

Allarme di processo superiore

Allarme di processo inferiore

Allarme deviazione superiore

3 Allarme deviazione inferiore
4 Allarme banda di deviazione
5 Allarme del campo di deviazione

Valore di isteresi dell'allarme-2 (scala 0%, scala 50%) unità

Attivo se la funzione di uscita logica dell'uscita Allarme-2 è un'uscita di allarme.

Allarme-2 on tempo di ritardo (0, 9999) secondi

Attivo se la funzione di uscita logica dell'uscita allarme-2 è un'uscita di allarme.

Allarme-2 off tempo di ritardo (0, 9999) secondi

Quando il valore è maggiore di 9998, sullo schermo viene visualizzato LECH. Significa che è selezionata l'uscita di blocco allarme. Attivo se la funzione di uscita logica dell'uscita allarme-2 è un'uscita di allarme.

Allarme-2 Tempo di stabilizzazione (0, 99) secondi

Attivo se la funzione di uscita logica dell'uscita allarme-2 è un'uscita di allarme. Dopo che l'unità è stata accesa e il tempo di stabilizzazione dell'allarme è scaduto, se è presente una condizione di allarme selezionata con Alt2, allora si attiva l'uscita Allarme-2.

Gen ConF: Parametri generali

Limite inferiore valore impostato di processo (Punto minimo scala, U - v) unità

Limite superiore valore impostato di process (U-L, punto massimo scala) unità

Protezione dei valori degli allarmi impostati

no I valori di allarme impostati possono essere modificati
YES I valori degli allarmi impostati non possono essere modificati. I parametri dei valori di allarme impostati ALr1 e ALr2 non sono accessibili.

Protezione dei pulsanti di selezione AUTO / MANUALE

La selezione automatica o manuale è possibile con il pulsante A/M nella schermata operativa principale.
YES La selezione automatica o manuale non è possibile con il pulsante A/M nella schermata operativa principale.

Protezione dei pulsanti AT (REGOLAZIONE AUTOMATICA)

no L'operazione di regolazione a ciclo limite può essere attivata o disattivata con il pulsante AT (Regolazione automatica) nella schermata operativa.

YES Il funzionamento della regolazione a ciclo limite non può essere attivato o disattivato con il pulsante AT (Regolazione automatica) nella schermata operativa.

PASS ConF: Parametri della password

Password del tecnico (0, 9999)

Utilizzi per la protezione e l'accesso ai parametri del tecnico.

Se questo parametro è ____ ; non è presente alcuna protezione con password per l'accesso ai parametri del tecnico.

Se questo parametro è diverso da "0" e l'utente desidera accedere ai parametri del tecnico;

1- Se il tecnico non inserisce correttamente la password ECPS : Si passa alla schermata di funzionamento senza entrare nei parametri del tecnico.

2- Quando ECPS sul display superiore e 0 sul display inferiore, se il tecnico preme il tasto IMPOSTA senza inserire la password ECPS (Per osservare I parametri) Il tecnico può visualizzare tutti i menu e i parametri ad eccezione del menu Password tecnico ("Pass Conf"), ma i parametri non possono essere modificati.

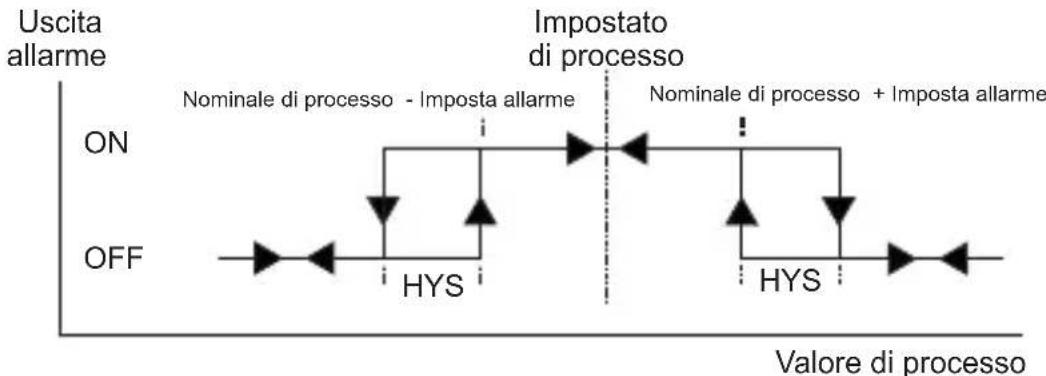

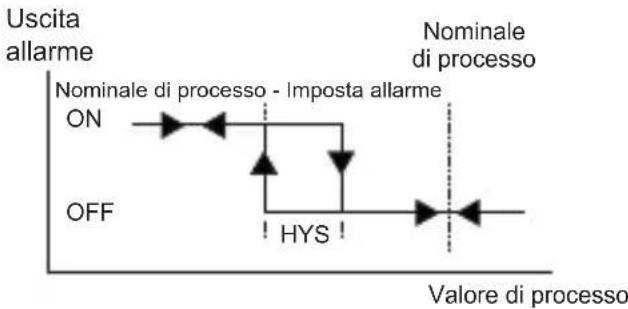

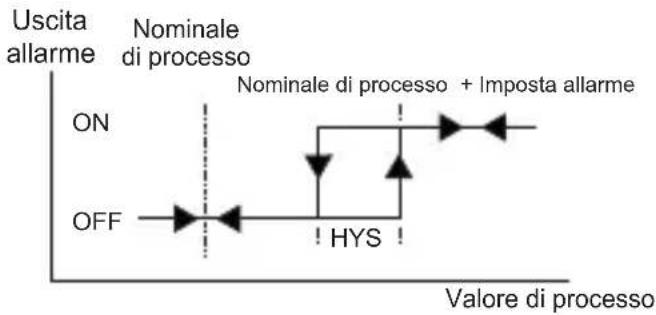

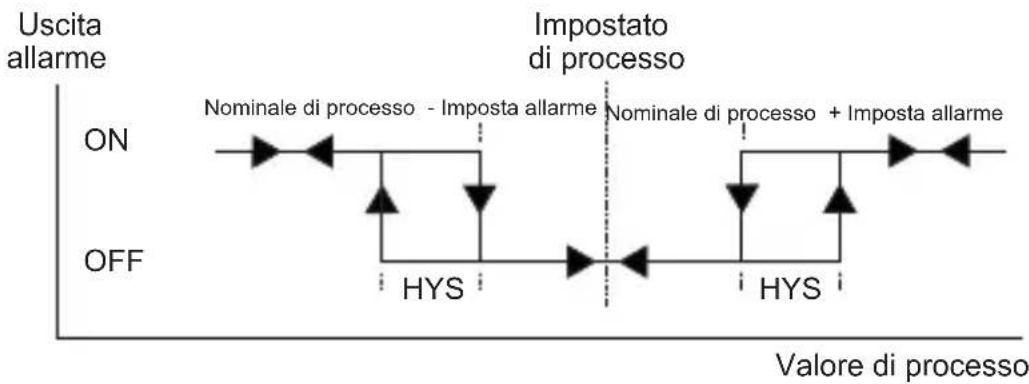

Tipi di Allarme

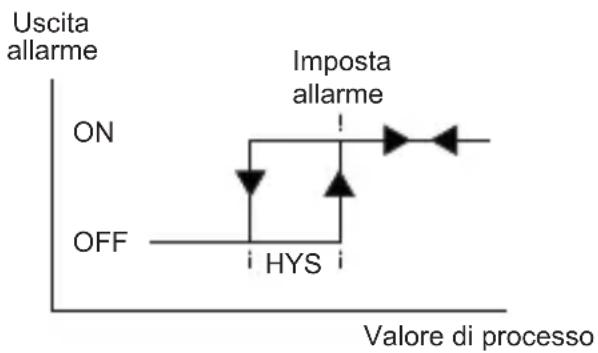

Allarme di processo superiore

Uscita allarme ON OFF Imposta allarme HYS Valore di processo

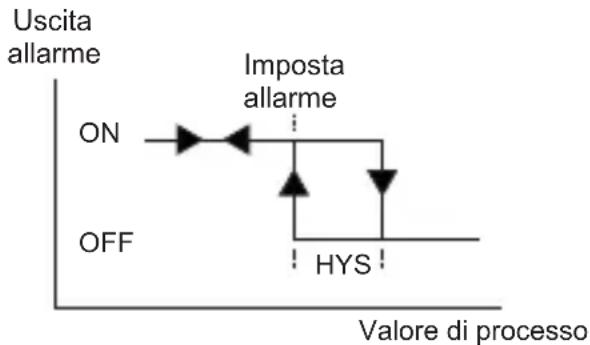

Allarme di processo inferiore

Uscita allarme ON Imposta allarme OFF HYS Valore di processo

Allarme deviazione superiore

Uscita allarme Nominale di processo ON OFF Nominale di processo + Imposta allarme HYS Valore di processo

Allarme deviazione inferiore

Allarme banda di deviazione

Allarme del campo di deviazione

°C 567 A 500 PSET

1 - Guasto del sensore negli ingressi analogici. Il collegamento del sensore è errato o non c'è alcun collegamento del sensore.

°C - 15.1 A 500 PSET

2 - Se il valore sul display superiore lampeggia: Se il valore dell'ingresso analogico è inferiore al valore minimo della scala operativa [Lol], il valore visualizzato sul display superiore inizia a lampeggiare.

°C 851 A 500 PSET

3 - Se il valore sul display superiore lampeggia: Se il valore dell'ingresso analogico è superiore al valore massimo della scala operativa ^PL , il valore visualizzato sul display superiore inizia a lampeggiare.

4 - Se la password del tecnico è diversa da "0" e il tecnico accede ai parametri tramite il pulsante Imposta senza inserire la password del tecnico e desidera modificare un parametro, il dispositivo non consente di effettuare alcuna modifica dei parametri. Se si preme il pulsante di incremento o decremento, sul display inferiore a sinistra appare un messaggio di avvertimento.

°C PO A AO2 -AT-PSET 26 500

5 - Se l'operazione di regolazione non può essere completata in 8 ore, il led AT inizia a lampeggiare e può essere annullato premendo il tasto Invio.

Installazione

Prima di iniziare l'installazione di questo prodotto, leggere attentamente il manuale di istruzioni e le avvertenze riportate di seguito.

Nella confezione,

• Unità monoblocco
  -Morsetto di montaggio a due pezzi
• Manuale di istruzioni per l'uso del monoblocco

Prima dell'installazione si raccomanda un'ispezione visiva di questo prodotto per individuare eventuali danni verificatisi durante la spedizione. È responsabilità dell'utente assicurarsi che il prodotto venga installato da tecnici meccanici ed elettrici qualificati.

Se sussiste il pericolo di gravi incidenti derivanti da un guasto o difetto di questa unità, spegnere l'impianto e separare il collegamento elettrico del dispositivo dal sistema.

L'unità viene normalmente fornita senza interruttore di alimentazione o fusibile. Utilizzare l'interruttore di alimentazione e il fusibile come richiesto.

Assicurarsi di utilizzare la tensione di alimentazione nominale per proteggere l'unità da danni ed evitare guasti.

Mantenere l'unità spenta fino al completamento di tutti i cablaggi, in modo da evitare scosse elettriche e problemi con l'unità.

Non tentare mai di smontare, modificare o riparare l'unità. La manomissione dell'unità può causare malfunzionamenti, scosse elettriche o incendi.

Non utilizzare l'unità in atmosfere gassose combustibili o esplosive.

Durante l'installazione meccanica alcune frese metalliche possono causare lesioni alle mani, è necessario fare attenzione.

Il montaggio del prodotto su un sistema deve essere effettuato con il suo morsetto di montaggio in dotazione. Non effettuare il montaggio del dispositivo con un morsetto di montaggio inadeguato. Assicurarsi che il dispositivo non cada durante il montaggio.

È responsabilità dell'utente se il dispositivo viene utilizzata in un modo non specificato in questo manuale di istruzioni.

Garanzia

EMKO Elektronik garantisce che il dispositivo fornito sia privo di difetti di materiale e di lavorazione. La presente garanzia ha una durata di due anni. Il periodo di garanzia decorre dalla data di consegna. Questa garanzia risulta valida nel caso il cliente si trovi nel pieno rispetto dei doveri e responsabilità indicati nel documento di garanzia e nel manuale d'istruzione.

Manutenzione

Le riparazioni devono essere eseguite solo da personale formato e specializzato. Togliere l'alimentazione al dispositivo prima di accedere alle parti interne.

Non pulire la custodia con solventi a base di idrocarburi (benzina, tricloroetilene, ecc.). L'uso di questi solventi può ridurre l'affidabilità meccanica del dispositivo. Utilizzare un panno inumidito con alcool etilico o acqua per pulire la custodia esterna in plastica.

Other Informations

Informazioni sul Produttore:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Informazioni sul servizio di riparazione e manutenzione:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Informazioni per gli ordini

ESM-4430 (48x48 DIN 1/16)ESM-4930 (96x48 DIN 1/8)ESM-7730 (72x72 DIN Size)ESM-9930 (96x96 DIN 1/4)ESM-9430 (48x96 DIN 1/8)

A

BC

D

E

FG

HI /

U

V

W

Z/

/10

01

02

0

0

0

A

Tensione di alimentazione

1

100-240V ~ (-15%;+10%) 50/60Hz

2

24V ~ (-15%;+10%) 50/60Hz or 24V =-- (-15%;+10%)

9

Cliente (massimo 240V ~ (-15%;+10%))50/60Hz

BC

Tipo d'ingresso

Scala

20

Configurabile (Tabella-1)

Tabella-1

D

Comunicazione seriale

0

Nessuna

E

Uscita-1 (Allarme)

1

Uscita a relè (5A@250V~ a carico resistivo)

FG

Uscita-2 (Processo o allarme)

01

Uscita a relè (5A@250V~ a carico resistivo)

HI	Uscita 3 (processo)
02	Uscita driver SSR (massimo 17mA, 25V ---)

Tabella-1

BC	Tipo di ingresso (TC)	Scala(°C)	Scala(°F)
21	L ,Fe Const DIN43710	-100°C,850°C	-148°F ,1562°F
22	L ,Fe Const DIN43710	-100.0°C,850.0°C	-148.0°F,999.9°F
23	J ,Fe CuNi IEC584.1(ITS90)	-200°C,900°C	-328°F,1652°F
24	J ,Fe CuNi IEC584.1(ITS90)	-199.9°C,900.0°C	-199.9°F,999.9°F
25	K ,NiCr Ni IEC584.1(ITS90)	-200°C,1300°C	-328°F,2372°F
26	K ,NiCr Ni IEC584.1(ITS90)	-199.9°C,999.9°C	-199.9°F,999.9°F
27	R ,Pt13%Rh Pt IEC584.1(ITS90)	0°C,1700°C	32°F,3092°F
28	S ,Pt10%Rh Pt IEC584.1(ITS90)	0°C,1700°C	32°F,3092°F
29	T ,Cu CuNi IEC584.1(ITS90)	-200°C,400°C	-328°F,752°F
30	T ,Cu CuNi IEC584.1(ITS90)	-199.9°C,400.0°C	-199.9°F,752.0°F
31	B ,Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44°C,1800°C	111°F,3272°F
32	B ,Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44.0°C,999.9°C	111.0°F,999.9°F
33	E ,NiCr CuNi IEC584.1(ITS90)	-150°C,700°C	-238°F,1292°F
34	E ,NiCr CuNi IEC584.1(ITS90)	-150.0°C,700.0°C	-199.9°F,999.9°F
35	N ,Nicrosil Nisil IEC584.1(ITS90)	-200°C,1300°C	-328°F,2372°F
36	N ,Nicrosil Nisil IEC584.1(ITS90)	-199.9°C,999.9°C	-199.9°F,999.9°F
37	C , (ITS90)	0°C,2300°C	32°F,3261°F
38	C , (ITS90)	0.0°C,999.9°C	32.0°F,999.9°F

BC	Tipo di ingresso (RTD)	Scala(°C)	Scala(°F)
39	PT 100, IEC751(ITS90)	-200°C,650°C	-328°F,1202°F
40	PT 100, IEC751(ITS90)	-199.9°C,650.0°C	-199.9°F,999.9°F

BC	Tipo di ingresso (—— tensione e corrente)	Scala
41	0...50 mV ——	-1999,9999
42	0...5 V ——	-1999,9999
43	0...10 V ——	-1999,9999
44	0...20 mA ——	-1999,9999
45	4...20 mA ——	-1999,9999

Questo simbolo viene utilizzato per le avvertenze di sicurezza. L'utente deve prestare attenzione a queste avvertenze.

Questo simbolo viene utilizzato per determinare le situazioni pericolose a seguito di una scossa elettrica. L'utente deve prestare la massima attenzione a queste avvertenze.

Questo simbolo viene utilizzato per determinare le note importanti sulle funzioni e sull'uso del dispositivo.

Il tuo partner tecnologico

Grazie mille per aver scelto di utilizzare i prodotti Emko Elektronik, visitate la nostra pagina web per scaricare il manuale utente dettagliato.

www.emkoelektronik.com.tr
