MANUAL DE USUARIO ESM-7730 Emko

Controladores de procesos PID de entrada universal

• Pantalla de 4 dígitos para el valor de proceso (PV) y pantalla de 4 dígitos para el valor definido (SV)
• Entrada de proceso universal (TC, RTD, mV ---, V ---, mA ---)
• Calibración de dos puntos o multipunto para entradas --- de voltaje y --- de corriente
• Formas de control ON/OFF (Encendido/Apagado), P, PI, PD y PID programables
• Controlador PID de ajuste automático
• Selección de modo manual / automático para salidas de control
• Transferencia sin saltos
• Funciones programables de calefacción, refrigeración y alarma para salidas de control

ESPECIFICACIONES

ENTRADA DE PROCESO

Entrada universal: TC, RTD, --- Tensión/Corriente

Intervalo de medición: Consulte en la Tabla-1 la selección del tipo de entrada y la escala

Precisión: ± 0,25% de escala completa para el termopar, termorresistencia, entrada de mV, V y mA.

Compensación de junta fría: automáticamente ±0,1°C/1°C

Compensación de línea: 10 Ohm como máximo

Protección contra roturas del sensor: mejorada

Ciclo de muestreo: 3 muestras por segundo

Filtro de entrada: de 0,0 a 900,0 segundos CONTROL

Forma de control: ON/OFF (Encendido/Apagado), P, PI, PD o PID (la forma de control la puede programar el usuario)

SALIDA

Salidas de relé estándar: Dos relés. 5 A @ 250 V\~ (en la carga resistiva) (Se pueden programar como Salida de control o de alarma)

Salida de la unidad de control del SSR: Máximo 17 mA, máx. 25 V ---

TENSIÓN DE ALIMENTACIÓN

100-240 V ∼ 50/60 Hz (-15%; +10%), -6 VA

24 V ∼ 50/60 Hz (-15%; +10%), -6 VA

24 V = (-15%; +10%), -6 W

(Se debe determinar en el pedido)

PANTALLA

Pantalla de proceso:

ESM-4430: Pantalla LED 10,1 mm roja de 4 dígitos

ESM-4930: Pantalla LED 13,2 mm roja de 4 dígitos

ESM-7730: Pantalla LED 13,2 mm roja de 4 dígitos

ESM-9930: Pantalla LED 19 mm roja de 4 dígitos

ESM-9430: Pantalla LED 10,1 mm roja de 4 dígitos

Pantalla del valor definido:

ESM-4430: Pantalla LED 8 mm verde de 4 dígitos

ESM-4930: Pantalla LED 8 mm verde de 4 dígitos

ESM-7730: Pantalla LED 9,1 mm verde de 4 dígitos

ESM-9930: Pantalla LED 10,8 mm verde de 4 dígitos

ESM-9430: Pantalla LED 8 mm verde de 4 dígitos

LEDS : AT(Ajuste automático), M (Modo manual), A (Modo

automático), Led PSET / ASET1 / ASET2 (Ajuste de control o de

alarma), led PO, AO1, AO2 (Estado de control o de la alarma)

°C / °F / V

CALIFICACIONES AMBIENTALES y ESPECIFICACIONES FÍSICAS

Temperatura de funcionamiento: De 0 a 50 °C

Humedad: 0-90 % de humedad relativa (sin condensación)

Clase de Protección: IP65 en la parte delantera, IP20 en la parte trasera

Montaje: Montaje del recinto de tipo-1

Instalación: Instalación fija Categoría II

Categoría de sobretensión: II

Grado de contaminación: II, oficina o lugar de trabajo, sin contaminación conductiva

Peso:

ESM-4430: 170 g

ESM-4930: 230 g

ESM-7730: 230 g

ESM-9930: 320 g

ESM-9430: 230 g

Dimensiones / encastre del panel:

ESM-4430: (48 x 48 mm, Profundidad: 87,5 mm) / (46 x 46 mm)

ESM-4930: (96 x 48 mm, Profundidad: 86,5 mm) / (92 x 46 mm)

ESM-7730: (72 x 72 mm, Profundidad: 87,5 mm) / (69 x 69 mm)

ESM-9930: (96 x 96mm, Profundidad: 87,5 mm) / (92 x 92 mm)

ESM-9430: (48 x 96mm, Profundidad: 86,5 mm) / (46 x 92mm)

Distancia mínima entre los centros de encastre del panel:

ESM-4430: X = 65 mm, Y = 65 mm

ESM-4930: X = 129 mm, Y = 65 mm

Nota-1: Hay una resistencia ignífuga en el fusible interno.

Nota-2: Se recomienda el fusible externo.

1AVT para la fuente de alimentación de 100...240 V\~ o 24 V\~

1AZT para la fuente de alimentación de 24V ---

Nota-3: "L" es (+), "N" es (-) para la tensión de alimentación de 24 V ---

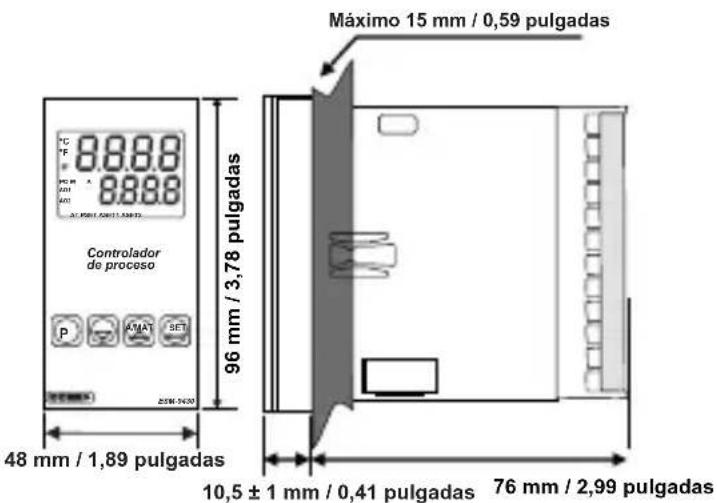

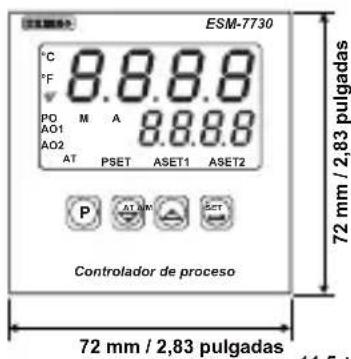

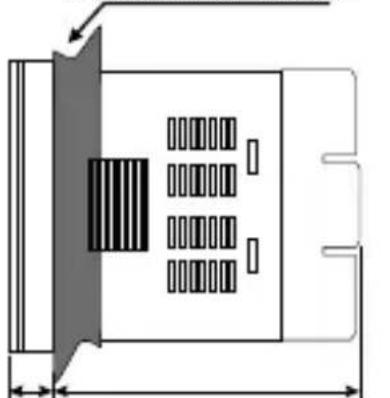

DIMENSIONES

ESM-7730 °C 8.8.8.8 °F PO M A 8.8.8.8 AO1 AO2 AT PSET ASET1 ASET2 P AT MIN SET 72 mm / 2,83 pulgadas 72 mm / 2,83 pulgadas 44.5+

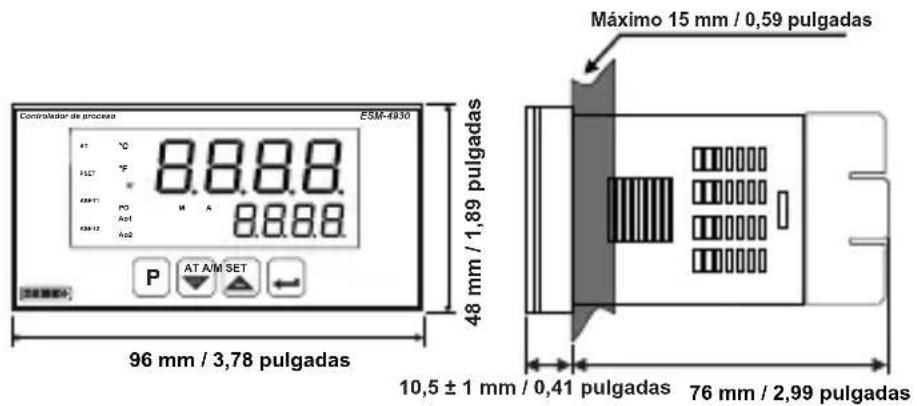

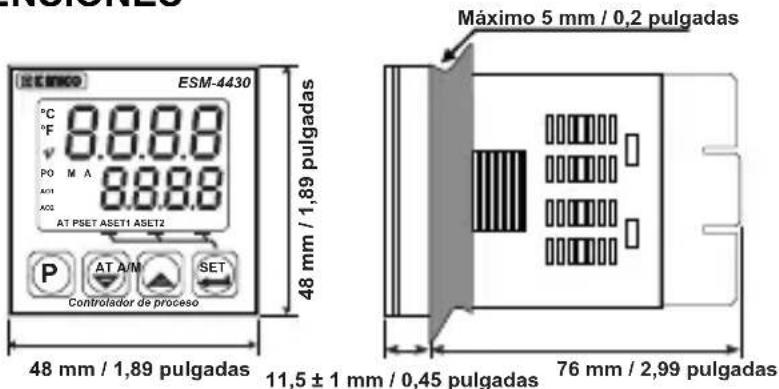

11,5 ± 1 mm / 0,45 pulgadas

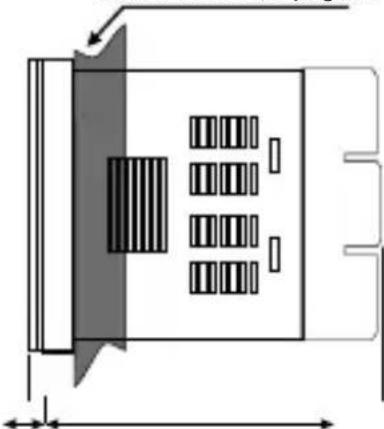

Máximo 15 mm / 0,59 pulgadas

76 mm / 2,99 pulgadas

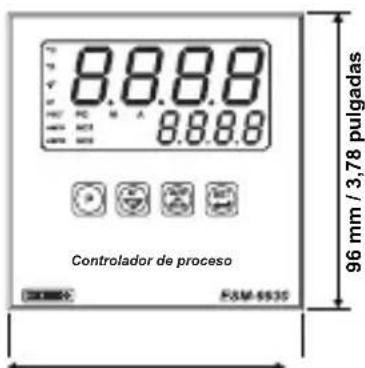

8.8.8 8.8.8 Controlador de proceso F&M-6535 96 mm / 3,78 pulgadas

96 mm / 3,78 pulgadas

Máximo 15 mm / 0,59 pulgadas

11,5 ± 1 mm / 0,45 pulgadas
76 mm / 2,99 pulgadas

Controlador de procesos ESM-4930 8.8.8.8. AT FSC7 GMP11 Aa1 Aa2 P AT A/M SET 48 mm / 1,89 pulgadas 96 mm / 3,78 pulgadas Máximo 15 mm / 0,59 pulgadas 10,5 ± 1 mm / 0,41 pulgadas 76 mm / 2,99 pulgadas

Máximo 15 mm / 0,59 pulgadas Controlador de proceso 96 mm / 3,78 pulgadas 48 mm / 1,89 pulgadas 10,5 ± 1 mm / 0,41 pulgadas 76 mm / 2,99 pulgadas

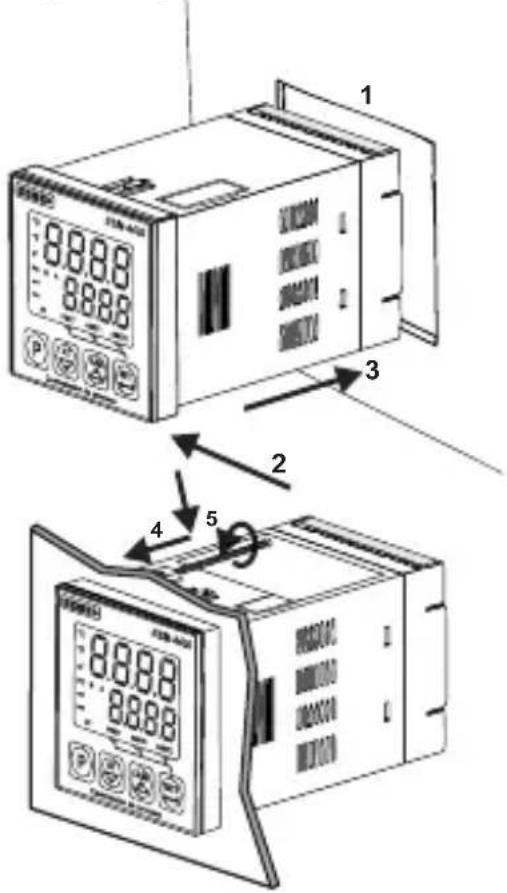

MONTAJE DEL PANEL

1 8.8.8.8 8.8.8.8 3 2 4 5

1-Antes de montar el dispositivo en su panel, asegúrese de que el encastre del panel es adecuado.

2-Compruebe la posición del tapón del panel frontal.

3-Inserte el dispositivo a través del encastre. Si la brida de montaje se encuentra en la unidad, extráigala antes de introducir la unidad en el panel.

4-Inserte la unidad en el encastre del panel por la parte delantera.

5-Inserte las bridas de montaje en los orificios localizados en la parte superior e inferior del dispositivo y atornille los tornillos de fijación hasta inmovilizar completamente el panel.

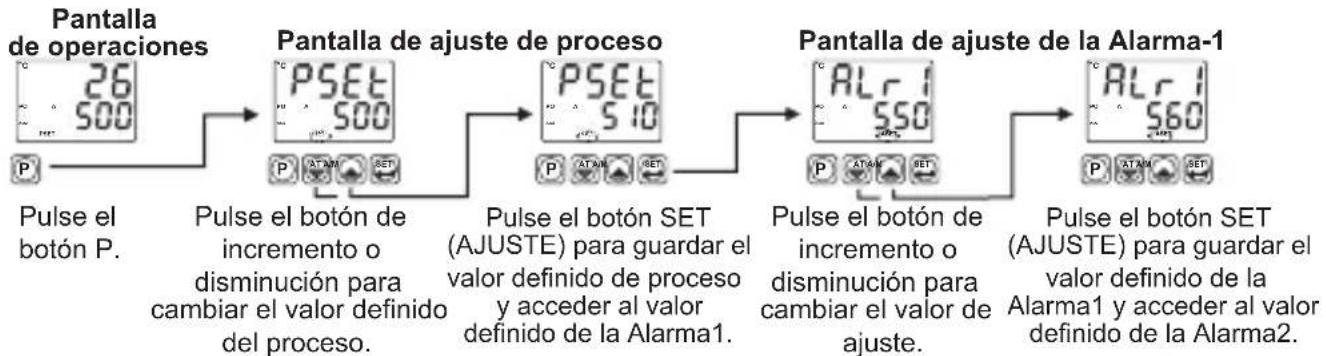

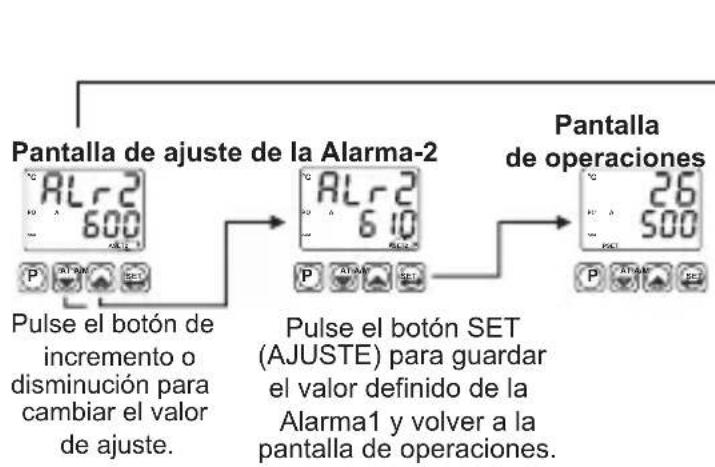

Acceder a los valores definidos y cambiarlos

Nota: el usuario no puede salir de la sección del valor definido sin guardar los valores pulsando el botón.

Si no se produce ninguna operación durante 120 segundos, el dispositivo sale automáticamente de la sección de Valor definido.

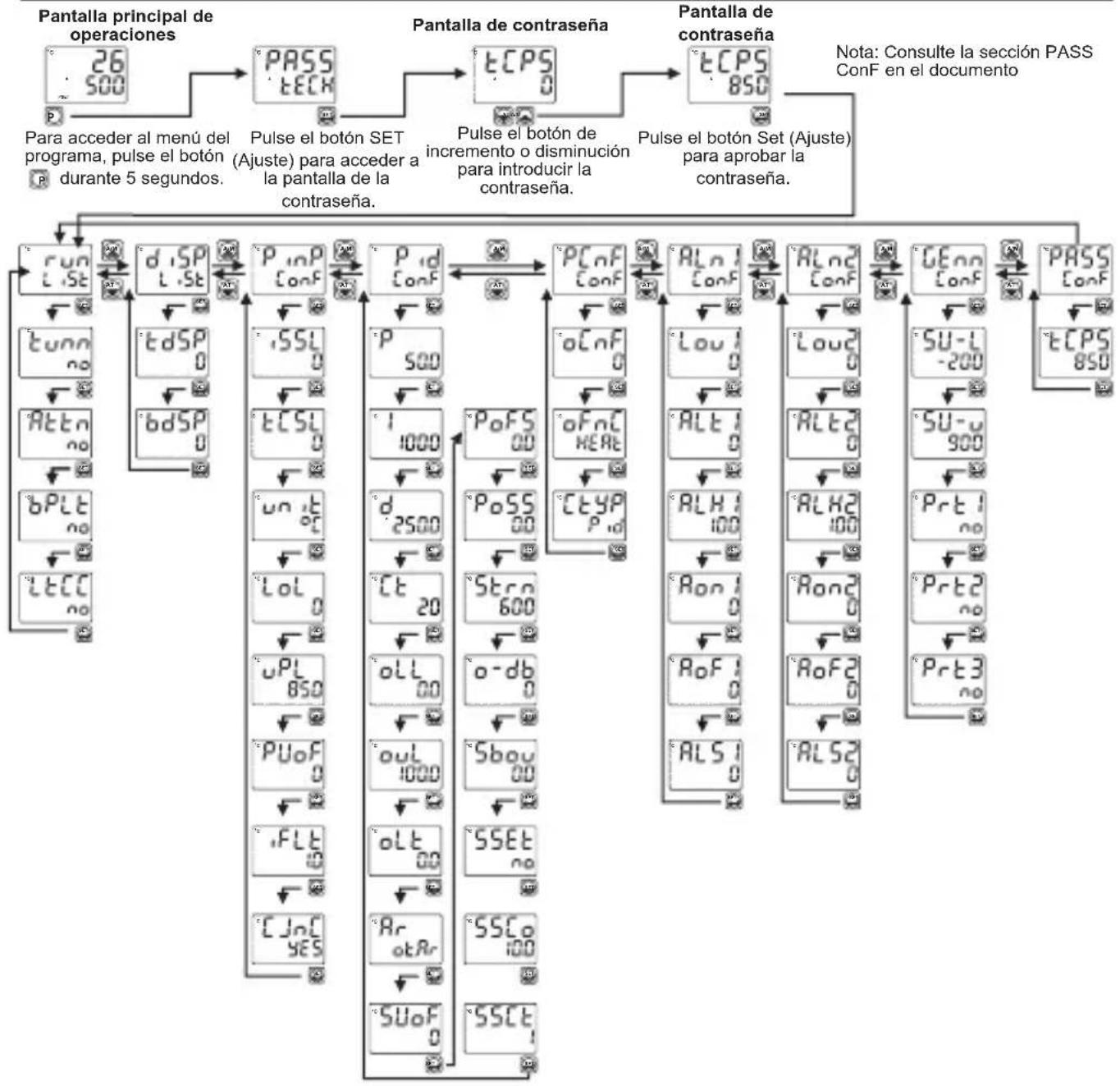

Diagrama de acceso sencillo para los parámetros del programa

    subgraph Operation
        R["tunn no"]
        S["Attn no"]
        T["bPLt no"]
        U["LtCC no"]
    end

    subgraph Target
        V["d SP L.St"]
        W["tdSP 0"]
        X["bdSP 0"]
        Y["PinP Conf"]
        Z["SSL 0"]
        AA["εCSL 0"]
        AB["un it of"]
        AC["Lol 0"]
        AD["uPL 850"]
        AE["PUoF 0"]
        AF["FLt 0"]
        AG["CJnF YES"]
    end

    subgraph Control
        AH["PoFS 00"]
        AI["PoSS 00"]
        AJ["Strn 600"]
        AK["o-db 0"]
        AL["ouL 1000"]
        AM["Sbou 00"]
        AN["SSEt no"]
        AO["SsCo 100"]
        AP["SUoF 0"]
    end

    note right of H: Consulte la sección PASS ConF en el documento

Ejecutar LiSt: Selección del ajuste PID y la forma de funcionam.

SELECCIÓN DE AJUSTE: Al seleccionar uno de los siguientes métodos, el dispositivo puede determinar los parámetros PID.

El dispositivo funciona según los parámetros PID definidos

Proceso de Ajuste automático (ajuste del ciclo límite)

Proceso de auto-ajuste (ajuste de la respuesta del nivel)

Los métodos de optimización automática se realizan según las propias condiciones del sistema.

SELECCIÓN DEL AJUSTE AUTOMÁTICO

El dispositivo no realiza ningún ajuste.

El dispositivo realiza el ajuste.

bPLT TRANSFERENCIA SIN SALTOS

Cuando el modo automático cambia al modo manual, la salida de proceso será el último porcentaje de salida del modo manual guardado. La válvula de salida de proceso en el control manual no se tiene en cuenta al pasar del control manual al control automático. La nueva salida de control que se mide en el control automático se aplica a la salida de proceso.

YES Cuando el modo automático cambia al modo manual, la salida de proceso será el último porcentaje de salida del modo automático. Mientras se pasa del control manual al control automático, el último valor de la salida de proceso en el control manual se acepta como el primer valor de la salida de proceso en el control automático.

LECC CANCELACIÓN DEL BLOQUEO DE LA ALARMA

no La cancelación del bloqueo de la alarma no se ha realizado.

YES Si hay una salida de alarma con bloqueo y no hay estados de alarma, el dispositivo finalizará el proceso del bloqueo. Este parámetro se convierte en no automáticamente.

dISP LiSt: Selección de función para la pantalla superior e inferior

tdSP Función de la pantalla superior

Este parámetro determina qué valor se muestra en la pantalla superior.

El valor de proceso (PV) se muestra en la pantalla superior.

La diferencia entre el valor definido de proceso y el valor de proceso (SV-PV) se muestra en la pantalla superior.

bdSP Función de la pantalla inferior

Este parámetro determina qué valor se muestra en la pantalla inferior.

El valor de proceso (PV) se muestra en la pantalla inferior.

El % del valor de salida que se aplica a la salida de control de proceso se muestra en la pantalla inferior.

PinP ConF: Tipo de entrada de proceso y parámetros relevantes

,SSL Tipo de entrada de proceso

0 Selección del tipo de entrada TC

Selección del tipo de entrada RTD

2 --- selección del tipo de entrada de tensión/corriente.

ECSL Selección de entrada TC

Este parámetro se activa si se selecciona el tipo de entrada TC.

☐ L (-100°C; 850°C) o (-148°F; 1562°F)

L (-100,0°C; 850,0°C) o (-148,0°F; 999,9°F)

J (-200°C; 900°C) o (-328°F; 1652°F)

J (-199,9°C; 900,0°C) o (-199,9°F; 999,9°F)

4 K (-200°C; 1300°C) o (-328°F; 2372°F)

5 K (-199,9°C; 999,9°C) o (-199,9°F; 999,9°F)

6 R (0°C; 1700°C) o (32°F; 3092°F)

R (0,0°C; 999,9°C) o (32,0°F; 999,9°F)

8 S (0°C; 1700°C) o (32°F; 3092°F)

9 S (0,0°C; 999,9°C) o (32,0°F; 999,9°F)

☐ T (-200°C; 400°C) o (-328°F; 752°F)

T (-199,9°C; 400,0°C) o (-199,9°F; 752,0°F)

12 B (44°C; 1800°C) o (111°F; 3272°F)

13 B (44,0°C; 999,9°C) o (111,0°F; 999,9°F)

14 E (-150°C; 700°C) o (-238°F; 1292°F)

15 E (-150,0°C; 700,0°C) o (-199,9°F; 999,9°F)

15 N (-200°C; 1300°C) o (-328°F; 2372°F)

N (-199,9°C; 999,9°C) o (-199,9°F; 999,9°F)

18 C (0°C; 2300°C) o (32°F; 3261°F)

19 C (0,0°C; 999,9°C) o (32,0°F; 999,9°F)

rtd5 Selección de entrada RTD

Este parámetro se activa, si se selecciona la entrada RTD.

PT-100 (-200°C; 650°C) o (-328°F; 1202°F)

PT-100 (-199,9°C; 650,0°C) o (-199,9°F; 999,9°F)

UASL —Selección de entrada de tensión/corriente.

Este parámetro se activa, si se selecciona --- la Tensión/Corriente.

de 0 a 50 mV = (-1999; 9999)

de 0 a 5 V = (-1999; 9999)

de 0 a 10 V = (-1999; 9999)

de 0 a 20 mA --- (-1999; 9999)

de 4 a 20 mA --- (-1999; 9999)

dPnt Posición del punto de la pantalla

Se activa si se selecciona la entrada de ---Tensión / Corriente.

0 Sin punto

Entre el primer y el segundo dígito "0,0"

Entre el segundo y el tercer dígito "0,00"

Entre el tercer y el cuarto dígito "0,000"

uCAL Tipo de ajuste del valor de la pantalla

Se activa si se selecciona la entrada de --- Tensión / Corriente.

Ajuste de la pantalla del punto dual fijo. El valor del punto bajo de ajuste de la pantalla se fija en -1999, el valor del punto alto de ajuste de la pantalla se fija en 9999.

El usuario puede realizar el ajuste de pantalla de punto dual con tPoL y tPoH.

El usuario puede realizar 16 puntos de ajuste de la pantalla definidos.

tPol Unidad de ajuste de la pantalla de punto bajo (-1999, 9999)

Se activa si se selecciona la entrada de --- Tensión / Corriente.

tPoH Unidad de ajuste de la pantalla de punto alto (-1999, 9999)

Se activa si se selecciona la entrada de --- Tensión / Corriente.

Unidad de puntos de ajuste de la pantalla (-1999, 9999)

Este parámetro se activa si se selecciona la Tensión/Corriente.

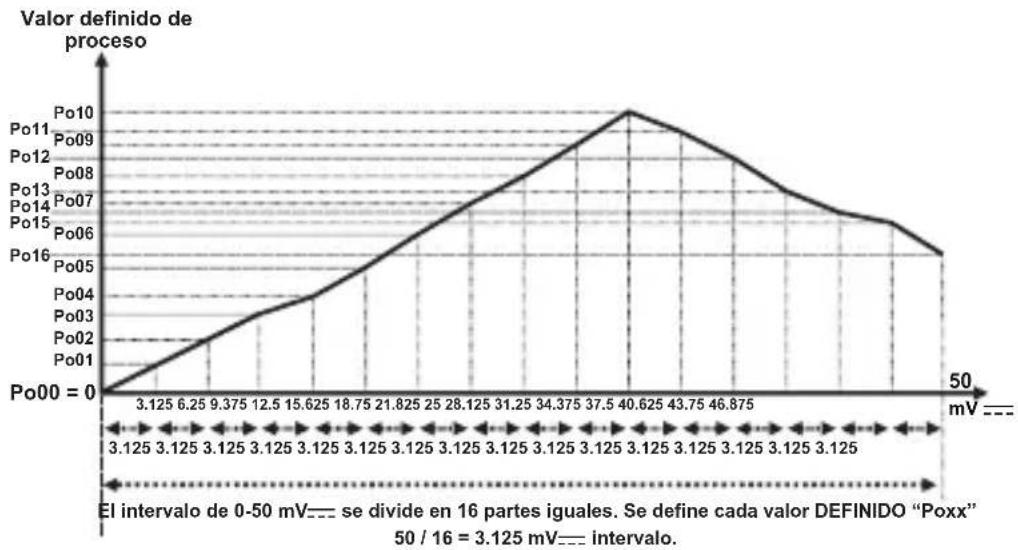

En el proceso de ajuste de la pantalla de puntos múltiples, la escala definida se divide en 16 puntos de ajuste.

Por ejemplo: wRSL es 0 (0-50 mV---).

Valor del coeficiente (1,000; 9,9999)

El valor de proceso se multiplica por este valor.

Se activa si se selecciona la entrada de ---Tensión / Corriente.

Selección de la unidad

La unidad es °C

La unidad es °F

La unidad es la tensión. Se activa si se selecciona la entrada de ---Tensión / Corriente.

Sin unidad. Se activa si se selecciona la entrada de Tensión/Corriente.—

Unidad del valor mínimo de la escala de funcionamiento (punto bajo de la escala, punto alto de la escala)

Se utiliza para el cálculo de la banda proporcional y el parpadeo de la pantalla.

Unidad del valor máximo de la escala de funcionamiento (punto bajo de la escala, punto alto de la escala)

Se utiliza para el cálculo de la banda proporcional y el parpadeo de la pantalla.

Unidad de compensación de la pantalla para el valor de proceso (Escala -10 %, Escala +10 %) El valor de este parámetro se añade al valor de proceso.

Tiempo de filtrado (0,0; 900,0) en segundos

Define el tiempo de filtrado para el valor de la pantalla.

Compensación de junta fría

Este parámetro se activa si se selecciona la entrada de proceso, entrada TC.

La compensación de junta fría está activada.

La compensación de junta fría no está activada.

Escala: La diferencia entre el punto alto y el punto bajo del tipo de entrada de proceso. Ejemplo: Si tCSL = 2 (el punto bajo es -200 y el punto alto es 900), entonces, la escala es de 1100. Si el tipo de entrada es Tensión/Corriente, entonces la escala es la diferencia entre los parámetros tPoH y tPoL.

Pid ConF: Parámetros de configuración PID

P % DE LA BANDA PROPORCIONAL (0,0; 999,9)

Si =1000^,=0^ y P=50,0 entonces

Banda proporcional=(uPL - LoL)*P / 100,0

Banda proporcional = (1000-0)*50,0/100,0 = 500 °C

TIEMPO INTEGRAL (0; 3600) en segundos

Se puede cambiar por el usuario. Después de finalizar el ajuste correctamente, el valor del tiempo íntegro cambia automáticamente. Si es 0, el control íntegro se desactiva.

d TIEMPO DERIVADO (0,0; 999,9) en segundos

Se puede cambiar por el usuario. Después de finalizar el ajuste correctamente, el valor del tiempo íntegro cambia automáticamente. Si es 0, el control derivado se desactiva.

TIEMPO DEL PERIODO DE CONTROL (1; 150)en segundos

Tiempo del periodo de salida de proceso.

oLL % DE SALIDA DE CONTROL MÍNIMO (0,0;oul)

Incluso como resultado del cálculo de PID, el dispositivo calcula el % del valor de salida inferior a este parámetro, la salida de frío o calor se activa al mínimo para el parámetro OLL.

% DE SALIDA DE CONTROL MÁXIMO (all; 100,0)

Incluso como resultado del cálculo de PID, el dispositivo calcula el % del valor de salida superior a este parámetro, la salida de frío o calor se activa al máximo para el parámetro OUL.

olt TIEMPO DE LA SALIDA DE CONTROL MÍNIMO (0,0; [t]) en segundos

La salida de calor o frío no se puede activar por debajo de este parámetro. Incluso si este parámetro es 0, se acepta este parámetro como 50 ms.

Rr Unidad ANTIRREINICIALIZADORA (PUNTO ALTO DE LA ESCALA-0)

Wmientras se ejecuta el proceso PID, si la condición PSET - Rr <= valor de proceso <= PSET + Rr es real, se calcula el valor íntegro. Si el estado no es real, el valor íntegro no se calcula y se utiliza el último valor íntegro calculado.

Si se selecciona el parámetro Ar otAr, la banda proporcional de calor se utiliza para el proceso PID de calor en lugar del parámetro Ar, y la banda proporcional de frío se utiliza para el proceso PID de frío en lugar del parámetro Ar.

SUoF COMPENSACIÓN DEL VALOR DEFINIDO

Unidad ((- PUNTO ALTO DE LA ESCALA / 2), (PUNTO ALTO DE LA ESCALA / 2))

PSEt+ |SUoF se utiliza como el valor definido en los cálculos de PID.

Este parámetro se utiliza para cambiar la banda proporcional.

PoFS COMPENSACIÓN DE LA SALIDA DE PID

% (PARA EL PID DE CALOR 0,0; 100,0)

% (PARA EL PID DE FRÍO -100,0; 0,0)

Se añade este parámetro al “% de salida”, que se calcula al final del PID.

COMPENSACIÓN DE SALIDA RELACIONADA CON EL AJUSTE DEL PID

% (PARA EL PID DE CALOR 0,0; 100,0)

% (PARA EL PID DE FRÍO -100,0; 0,0)

Este parámetro se añade al % de la salida de proceso que se calcula al final del PID según el valor definido de proceso.

PoSS * PSET / (uPL - LoL)

ESTABILIZACIÓN DEL VALOR DE PROCESO Unidad (PUNTO ALTO DE LA ESCALA-1)

Se utiliza para controlar si el valor de proceso oscila o no cuando el parámetro tunn es Atuno RtSt Si la condición

PSET - Strn <= valor de proceso <= PSET + Strn no es real, entonces el dispositivo inicia el proceso de ajuste automáticamente.

PUNTO BAJO DE LA ESCALA: Valor de entrada mínimo de proceso en las entradas Pt-100 y Tc. -1999 para las entradas utilizadas para el ajuste de la pantalla de punto dual fijo, el punto bajo de la escala es el inferior de tPoL o tPoH para las entradas utilizadas para el ajuste de pantalla de punto dual seleccionables.

El punto bajo de la escala es el inferior de 1000 P0 16 para las entradas utilizadas para el ajuste de la pantalla de varios puntos.

PUNTO ALTO DE LA ESCALA: Valor de entrada máximo de proceso en las entradas Pt-100 y Tc. 9999 para las entradas utilizadas para el ajuste de pantalla de punto dual fijo, el punto alto de la escala es el superior de tPoL toPoH para las entradas utilizadas para el ajuste de la pantalla de punto dual.

El punto alto de la escala es el superior de Po00 o Po 16 para las entradas utilizadas para el ajuste de la pantalla de varios puntos.

CAMBIO DE BANDA PROPORCIONAL

Unidad ((- PUNTO ALTO DE LA ESCALA / 2), (PUNTO ALTO DE LA ESCALA / 2))

Si se realiza la función de frío; el valor de ajuste del proceso de frío se calcula añadiendo el valor de ajuste PSET con el parámetro o-db.

La forma de control puede ser ON/OFF o PID.

Si el valor de ajuste para el calor =PSET +SUoF ;

Entonces, el valor de ajuste para el frío = PSEE + SUoF + o-db

VALOR DE SALIDA DE ROTURAS DEL SENSOR

% (PARA EL PID DE CALOR 0,0; 100,0)

% (PARA EL PID DE FRÍO -100,0; 0,0)

Cuando el sensor se rompe, el control del proceso puede continuar introduciendo el % de la válvula de salida para el parámetro Sbou. Si este parámetro es 0,0; la salida de control del proceso no realiza una salida cuando el sensor se rompe.

Unidad del valor de ajuste de arranque suave (0, 9999)

Si se selecciona el parámetro no, la función de arranque suave se desactiva.

Cuando el dispositivo se enciende, si el valor definido del arranque suave es diferente a no y el valor de temperatura es inferior que el valor de arranque suave en los procesos, el dispositivo inicia el arranque suave hasta que la temperatura alcance el valor definido del arranque suave. En el arranque suave, el periodo de salida del dispositivo será el valor del parámetro SSCt y la salida de control del dispositivo será el valor del parámetro SSCo.

% de la salida de control de arranque suave (10,0; 90,0)

% de la salida de control de arranque suave (10,0; 90,0)

Periodo de control de arranque suave (1; 100) en segundos

PCnF ConF: Parámetros de configuración de la salida de proceso

Configuración de salida

Determina si la salida de proceso (salida de la unidad de control del SSR) y la salida de la Alarma-2 funcionan juntas o no.

La salida de proceso (salida de la unidad de control del SSR) y la salida de la Alarma-2 funcionan por separado.

La salida de proceso (salida de la unidad de control del SSR) y la salida de la Alarma-2 funcionan juntas. No se pueden utilizar las funciones de la salida de la Alarma-2.

Función de la salida del proceso

Calor

Frío

Tipo de control de la salida de proceso

Algoritmo de control ON/OFF (Activado/Desactivado)

Algoritmo de control PID

Unidad de histéresis de la salida de proceso (Escala 0 %, Escala 50 %) - Se activa si se selecciona el control ON/OFF (Encendido/Apagado).

Forma de funcionamiento de la histéresis

Se activa si se selecciona el control ON/OFF (Encendido/Apagado).

SV + HYS/2 y SV - HYS/2

SV y SV+HYS o SV y SV-HYS

Tiempo de desactivación (0,0; 100,0) en segundos

En el funcionamiento ON/OFF (Encendido/Apagado), debe transcurrir este tiempo para que la salida se vuelva a impulsar. (Se activa si se selecciona el control ON/OFF (Encendido/Apagado)).

Aln1 ConF: Parámetros de configuración de la Salida-1 de la alarma

Salida-1 lógica

Determina la función de salida lógica para la salida de la Alarma-1

Salida de alarma

Salida de selección manual/automática

Salida de la alarma de rotura del sensor

La salida se activa cuando el valor de proceso está fuera de la banda que se define con el valor mínimo de la escala de funcionamiento

y el valor máximo de la escala de funcionamiento uPL

Tipo de Alarma-1

Determina el tipo de alarma para la Salida-1. Se activa si la función de salida lógica de la salida de la Alarma-1 es una salida de alarma.

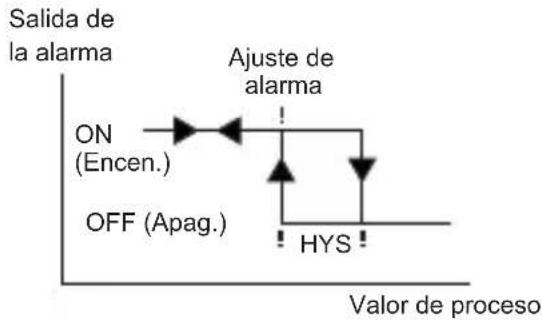

Alarma alta de proceso

Alarma baja de proceso

Alarma alta de desviación

Alarma baja de desviación

Alarma de banda de desviación

5 Alarma de intervalo de desviación

ALHI Unidad del valor de histéresis de la Alarma-1 (Escala 0 %, Escala 50 %)

Se activa si la función de salida lógica de la salida de la Alarma-1 es una salida de alarma.

Ran 1 Tiempo de espera de activación de la Alarma-1 (0, 9999) en segundos

Se activa si la función de salida lógica de la salida de la Alarma-1 es una salida de alarma.

Bof 1 Tiempo de espera de desactivación de la Alarma-1 (0, 9998) en segundos

Cuando el valor es superior a 9998,LECH se visualiza en la pantalla. Quiere decir que se selecciona la salida del bloqueo de la alarma. Se activa si la función de salida lógica de la salida de la Alarma-1 es una salida de alarma.

8151 Tiempo de estabilización de la Alarma-1 (0, 99) en segundos

Se activa si la función de salida lógica de la salida de la Alarma-1 es una salida de alarma. Después de encender la unidad y de que transcurra el tiempo de estabilización de la alarma, si existe una condición de alarma que se selecciona con Alt1, entonces la salida de la Alarma-1 se activa.

Aln2 ConF: Parámetros de configuración de la salida de la Alarma-2

Se puede acceder al menú de "Aln2 Conf" si el parámetro en "PCnF ConF" es 0

Lou2 Salida-2 lógica

Salida de alarma

Salida de selección manual/automática

2 Salida de la alarma de rotura del sensor

3 La salida se activa cuando el valor de proceso está fuera de la banda que se define con el valor mínimo de la escala de funcionamiento Lol y el valor máximo de la escala de funcionamiento uPl.

AL62 Tipo de Alarma-2

Determina el tipo de alarma para la Salida-2. Se activa si la función de salida lógica de la salida de la Alarma-2 es una salida de alarma.

Alarma alta de proceso

Alarma baja de proceso

2 Alarma alta de desviación

3 Alarma baja de desviación

4 Alarma de banda de desviación

5 Alarma de intervalo de desviación

ALH2 Unidad del valor de histéresis de la Alarma-2 (Escala 0 %, Escala 50 %)

- Se activa si la función de salida lógica de la salida de la Alarma-2 es una salida de alarma.

Ran2 Tiempo de espera de activación de la Alarma-2 (0, 9999) en segundos

- Se activa si la función de salida lógica de la salida de la Alarma-2 es una salida de alarma.

RoF2 Tiempo de espera de desactivación de la Alarma-2

(0, 9998) en segundos - Cuando el valor es superior a 9998,

Ltech se visualiza en la pantalla. Quiere decir que se

selecciona la salida del bloqueo de la alarma. Se activa si la función de salida lógica de la salida de la Alarma-2 es una salida de alarma.

Tiempo de estabilización de la Alarma-2 (0, 99) en segundos - Se activa si la función de salida lógica de la salida de la Alarma-2 es una salida de alarma. Después de encender la unidad y de que transcurra el tiempo de estabilización de la alarma, si existe una condición de alarma que se selecciona con Alt2, entonces la salida de la Alarma-2 se activa.

Gen ConF: Parámetros generales

Unidad de límite inferior del valor definido de proceso (punto bajo de la escala, SU-u)

Unidad de límite superior del valor definido de proceso (SU-L, punto alto de la escala)

Protección de los valores definidos de la alarma

Los valores definidos de la alarma se pueden cambiar

Los valores definidos de la alarma no se pueden cambiar No se puede acceder a los parámetros de los valores definidos de la alarma, ALr1 y ALr2.

Protección del botón de selección AUTO / MANUAL

La selección Auto o Manual es posible con el botón A/M en la pantalla principal de operaciones.

La selección Auto o Manual no es posible con el botón A/M en la pantalla principal de operaciones.

Protección del botón AT (AJUSTE AUTOMÁTICO)

El proceso de ajuste del ciclo límite se puede activar o desactivar con el botón AT (ajuste automático) en la pantalla de operaciones.

El proceso de ajuste del ciclo límite no se puede activar o desactivar con el botón AT (ajuste automático) en la pantalla de operaciones.

PASS ConF: Parámetros de contraseña

Contraseñas del técnico (0, 9999)

Se utiliza para proteger los parámetros del técnico y acceder a ellos.

Si este parámetro es ☐; no hay protección de contraseña al acceder a los parámetros del técnico.

Si este parámetro es diferente a "0" y el usuario quiere acceder a los parámetros del técnico;

1-Si el técnico no introduce la contraseña: tCPS correctamente:

Vuelve a la pantalla de operaciones sin introducir los parámetros del técnico.

2- Cuando se visualice ECPS en la pantalla superior y 0

en la pantalla inferior, si el técnico pulsa el botón SET (AJUSTE) sin introducir la contraseña ECPS (para observar los parámetros).

El técnico puede ver todos los menús y parámetros salvo el menú de contraseña del técnico ("Pass Conf"), pero los parámetros no se pueden cambiar.

Alarma alta de proceso


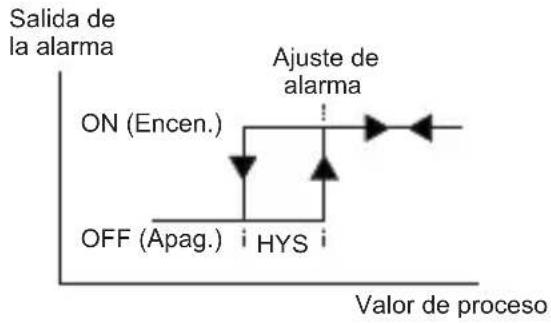

Alarma baja de proceso

Salida de la alarma Ajuste de alarma ON (Encen.) OFF (Apag.) HYS Valor de proceso

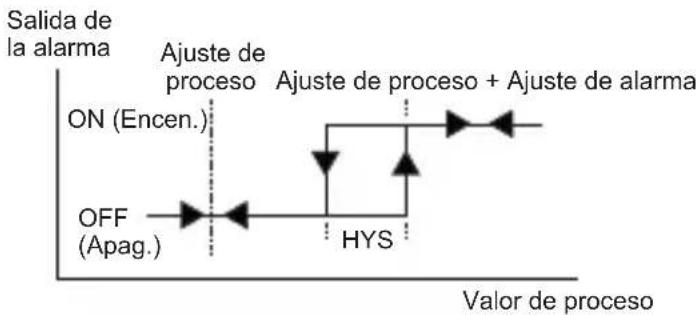

Alarma alta de desviación


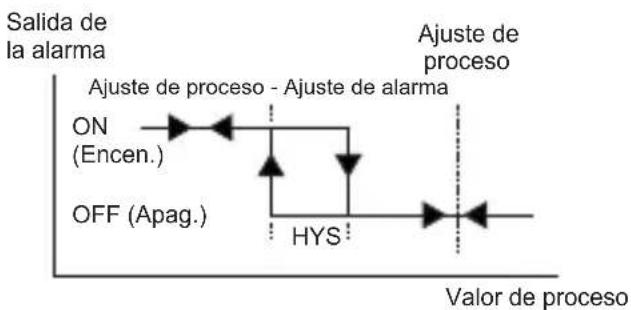

Alarma baja de desviación


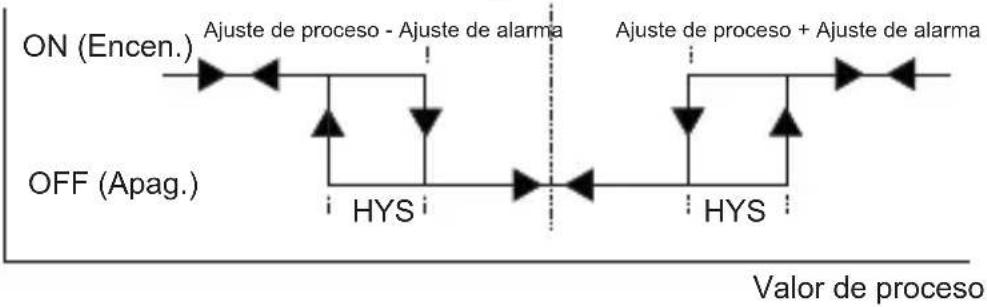

Alarma de banda de desviación

Salida de la alarma

Ajuste de proceso


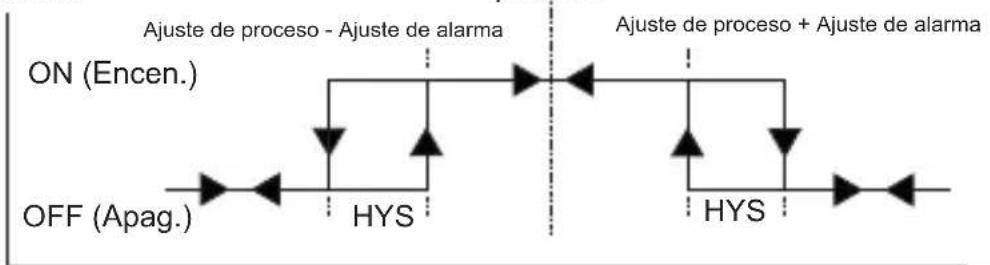

Alarma de intervalo de desviación

Salida de la alarma

Ajuste de proceso

Valor de proceso

Mensaje de error en los controladores de proceso ESM-XX30

°C 567 A 500 PSET

1 - Fallo del sensor en la entrada analógica. La conexión del sensor es incorrecta o no hay ninguna conexión del sensor..

°C - 15.1 A 500 PSET

2 - Si el valor en la pantalla superior parpadea: Si el valor de entrada analógica es inferior al valor mínimo de la escala de funcionamiento [Lol], el valor de la pantalla superior empieza a parpadear.

°C 851 A 500 PSET

3 - Si el valor en la pantalla superior parpadea: Si el valor de entrada analógica es superior al valor máximo de la escala de funcionamiento , el valor de la pantalla superior empieza a parpadear.

4 - Si la contraseña del técnico es diferente a "0" y el técnico accede al parámetro a través del botón Set (Ajuste) sin introducir la contraseña del técnico y quiere cambiar un parámetro, el dispositivo no permite realizar ningún cambio en los parámetros. Si se pulsa el botón de incremento o disminución, aparecerá un mensaje de advertencia en la pantalla inferior, según se muestra a la izquierda.

°C 26 PO A 500 AO2 AT PSET

5 - Si no se puede completar el proceso de ajuste en 8 horas, el led AT empieza a parpadear. El parpadeo se puede cancelar pulsando el botón Enter (Intro).

En el paquete se incluye,

• Una unidad
• Dos bridas de montaje
• Un manual de instrucciones

Se recomienda una inspección visual de este producto antes de instalarse para detectar posibles daños ocasionados durante el envío. Es su responsabilidad asegurarse de que este producto sea instalado por técnicos mecánicos y eléctricos cualificados.

Si hay peligro de accidentes graves resultantes de un fallo o defecto en esta unidad, apague el sistema y retire la conexión eléctrica del dispositivo del sistema.

La unidad se suele suministrar sin un conmutador de fuente de alimentación ni un fusible. Se necesita el uso de un fusible o un conmutador de alimentación.

Asegúrese de utilizar la tensión de alimentación nominal para proteger la unidad contra daños y evitar fallos. Mantenga la alimentación apagada hasta finalizar todo el cableado para evitar descargas eléctricas y problemas con la unidad.

No intente nunca desmontar, modificar ni reparar esta unidad. Las alteraciones de la unidad pueden dar lugar a un funcionamiento incorrecto, descargas eléctricas o incendios.

No se debe usar la unidad en atmósferas gaseosas explosivas o inflamables.

Al colocar el equipo en el orificio del panel de metal durante la instalación mecánica, algunas rebabas de metal pueden provocar daños en las manos, por ello debe tener cuidado.

El montaje del producto en un sistema se debe realizar con sus bridas de fijación. No realice el montaje del dispositivo con una brida de fijación inadecuada. Asegúrese de que el dispositivo no se caiga al realizar el montaje.

Es responsabilidad suya si este equipo se utiliza de una forma no especificada en este manual de instrucciones.

Garantía

EMKO Elektronik garantiza que el equipo suministrado no presenta ningún defecto en el material ni en la fabricación. Esta garantía tiene una duración de dos años. Este periodo de garantía comienza a partir de la fecha de entrega. Esta garantía es vigente si el cliente desempeña completamente las tareas y responsabilidades que se determinan en el documento de la garantía y en el manual de instrucciones.

Mantenimiento

Las reparaciones solamente las debe realizar el personal formado y especializado. Corte la corriente del dispositivo antes de acceder a las piezas internas. No limpie la carcasa con disolventes con base de hidrocarburo (gasolina, tricloroetileno, etc.). El uso de dichos disolventes puede reducir la fiabilidad mecánica del dispositivo. Utilice un paño humedecido en alcohol etílico o agua para limpiar la carcasa de plástico externa.

Empresa fabricante

Información del fabricante:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Teléfono : [phone]

Fax : [phone]

Información de reparación y mantenimiento:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Teléfono: [phone]

Fax : [phone]

Información de pedidos

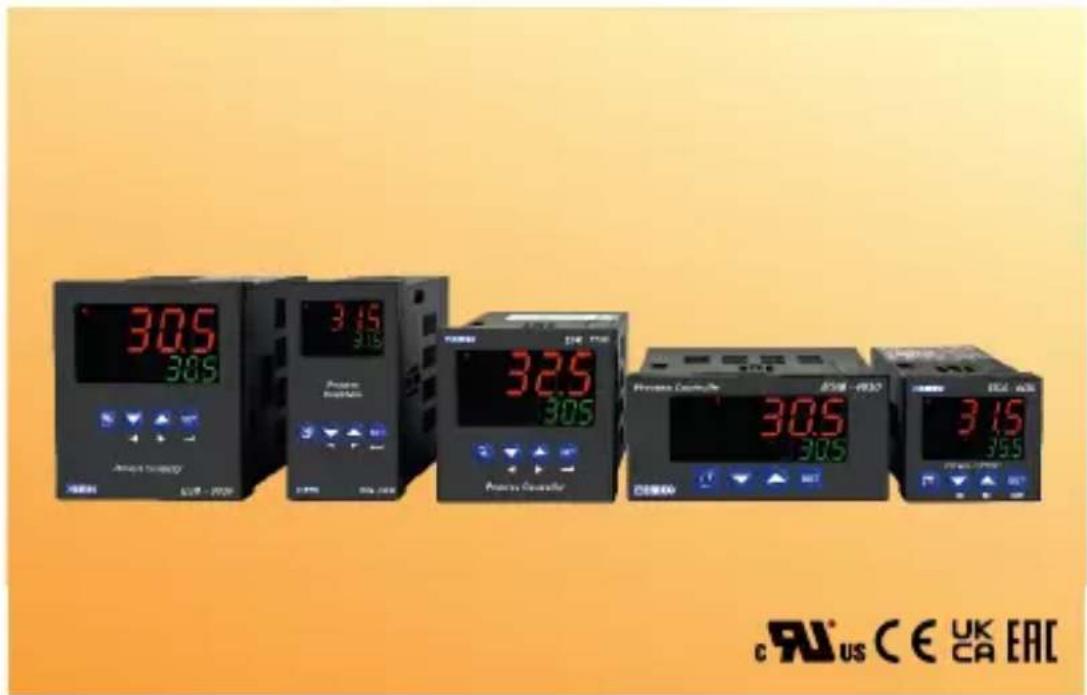

ESM-4430	(48x48 DIN 1/16)
ESM-4930	(96x48 DIN 1/8)
ESM-7730	(Tamaño 72x72 DIN)
ESM-9930	(96x96 DIN 1/4)
ESM-9430	(48x96 DIN 1/8)

A

B

C

D

E

F

G

H

I

/

U

V

W

Z/

/10

01

02

0

0

0

0

A	Tensión de alimentación
1	100-240 V ~ (-15%; +10%) 50/60 Hz
2	24 V ~ (-15%; +10%) 50/60 Hz o 24 V = -(-15%; +10%)
9	Cliente (Máximo 240 V ~ (-15%; +10%)) 50/60 Hz

BC	Tipo de Entrada	Escala
20	Configurable (Tabla-1)	Tabla-1

D	Comunicación de serie
0	Ninguna

E	Salida-1 (Alarma)
1	Salida de relé (5 A @ 250 V~ en la carga resistiva)

FG	Salida-2 (Proceso o alarma)
01	Salida de relé (5 A @ 250 V~ en la carga resistiva)

HI	Salida-3 (Proceso)
02	Salida de la unidad de control del SSR(Máximo 17 mA, 25 V ——)

Tabla-1

BC	Tipo de entrada (TC)	Escala(°C)	Escala(°F)
21	L, Fe Const DIN43710	-100°C, 850°C	-148°F, 1562°F
22	L, Fe Const DIN43710	-100,0°C, 850,0°C	-148,0°F, 999,9°F
23	J, Fe CuNi IEC584.1(ITS90)	-200°C, 900°C	-328°F, 1652°F
24	J, Fe CuNi IEC584.1(ITS90)	-199,9°C, 900,0°C	-199,9°F, 999,9°F
25	K, NiCr Ni IEC584.1(ITS90)	-200°C, 1300°C	-328°F, 2372°F
26	K, NiCr Ni IEC584.1(ITS90)	-199,9°C, 999,9°C	-199,9°F, 999,9°F
27	R, Pt13%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
28	S, Pt10%Rh Pt IEC584.1(ITS90)	0°C, 1700°C	32°F, 3092°F
29	T, Cu CuNi IEC584.1(ITS90)	-200°C, 400°C	-328°F, 752°F
30	T, Cu CuNi IEC584.1(ITS90)	-199,9°C, 400,0°C	-199,9°F, 752,0°F
31	B, Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44°C, 1800°C	111°F,3272°F
32	B, Pt30%Rh Pt6%Rh IEC584.1(ITS90)	44,0°C, 999,9°C	111,0°F, 999,9°F
33	E, NiCr CuNi IEC584.1(ITS90)	-150°C, 700°C	-238°F, 1292°F
34	E, NiCr CuNi IEC584.1(ITS90)	-150,0°C, 700,0°C	-199,9°F, 999,9°F
35	N, Nicrosil Nisil IEC584.1(ITS90)	-200°C, 1300°C	-328°F, 2372°F
36	N, Nicrosil Nisil IEC584.1(ITS90)	-199,9°C, 999,9°C	-199,9°F, 999,9°F
37	C, (ITS90)	0°C, 2300°C	32°F, 3261°F
38	C, (ITS90)	0,0°C, 999,9°C	32,0°F, 999,9°F
BC	Tipo de entrada (RTD)	Escala (°C)	Escala (°F)
39	PT 100, IEC751(ITS90)	-200°C, 650°C	-328°F, 1202°F
40	PT 100, IEC751(ITS90)	-199,9°C, 650,0°C	-199,9°F, 999,9°F
BC	Tipo de entrada (—— Tensión y Corriente)		Escala
41	de 0 a 50 mV ——		-1999, 9999
42	de 0 a 5 V ——		-1999, 9999
43	de 0 a 10 V ——		-1999, 9999
44	de 0 a 20 mA ——		-1999, 9999
45	de 4 a 20 mA ——		-1999, 9999

Este símbolo se utiliza para las advertencias de seguridad. El usuario debe prestar atención a estas advertencias.

Este símbolo se utiliza para determinar las situaciones peligrosas como resultado de una descarga eléctrica. El usuario debe prestar atención a estas advertencias indudablemente.

Este símbolo se utiliza para determinar las notas importantes acerca de las funciones y el uso del dispositivo.

Su Socio Tecnológico

Muchas gracias por haber elegido productos Emko Elektronik, visite nuestra página web para descargar el manual de usuario detallado.

www.emkoelektronik.com.tr

305 305 315 315 325 305 305 305 315 C R US C E UK CA EAC
