BEDIENUNGSANLEITUNG ESM-3721HT Emko
ESM-3722 77 x 35 DIN-Größe Digitaler Brutregler
- 4-stellige Temperaturanzeige
- 4-stellige Feuchtigkeitsanzeige
- Temperatursensoreingang NTC, PTC, PT-100, 0/2..10 V, 0/4..20 mA oder ProNem Mini PMI-P (Muss der Reihenfolge nach bestimmt werden.)
- Feuchtigkeitssensoreingang 0/2..10 V, 0/4..20 mA oder ProNem Mini PMI-P (Muss der Reihenfolge nach bestimmt werden.)
- 4 Ausgang Heizungsregler-Ausgang Bruthorde-Wender-Ausgang Befeuchtungsreglerausgang Alarmsteuerungsausgang
- Relais oder SSR-Ausgänge (Müssen der Reihenfolge nach bestimmt werden.)
- Wählbare Temperaturregelung (PID oder EIN/AUS)
- Seltune PID
- Sollwertgrenzen
- Manueller Start des Wenders über Bedienfeld
- Alarmparameter
- Einstellbarer interner Summer je nach Alarmsituationen
- Passwortschutz für Programmierbereich
- CE-Kennzeichnung gemäß Europäischen Normen
1. Einleitung
Die Brutregler der Serie ESM 3722 dienen zur Regelung des Brutprozesses. Dank PID oder Ein-Aus Steuerungsform und manuellem Start des Bruthorde-Wenders ist das Gerät einfach zu bedienen.
1.1 Umgebungsbedingte Leistungsfähigkeit

Betriebstemperatur : -20 bis 70 °C

Max. Luftfeuchtigkeit bei Betrieb : 90% Rh (nicht kondensierend)

Höhe : Bis zu 2000 m.

Verbotene Bedingungen:
Korrosive Atmosphäre
Explosionsfähige Atmosphäre
Heimbereich (Das Gerät ist nur für industrielle Anwendungen)
1.2. Allgemeine Spezifikationen

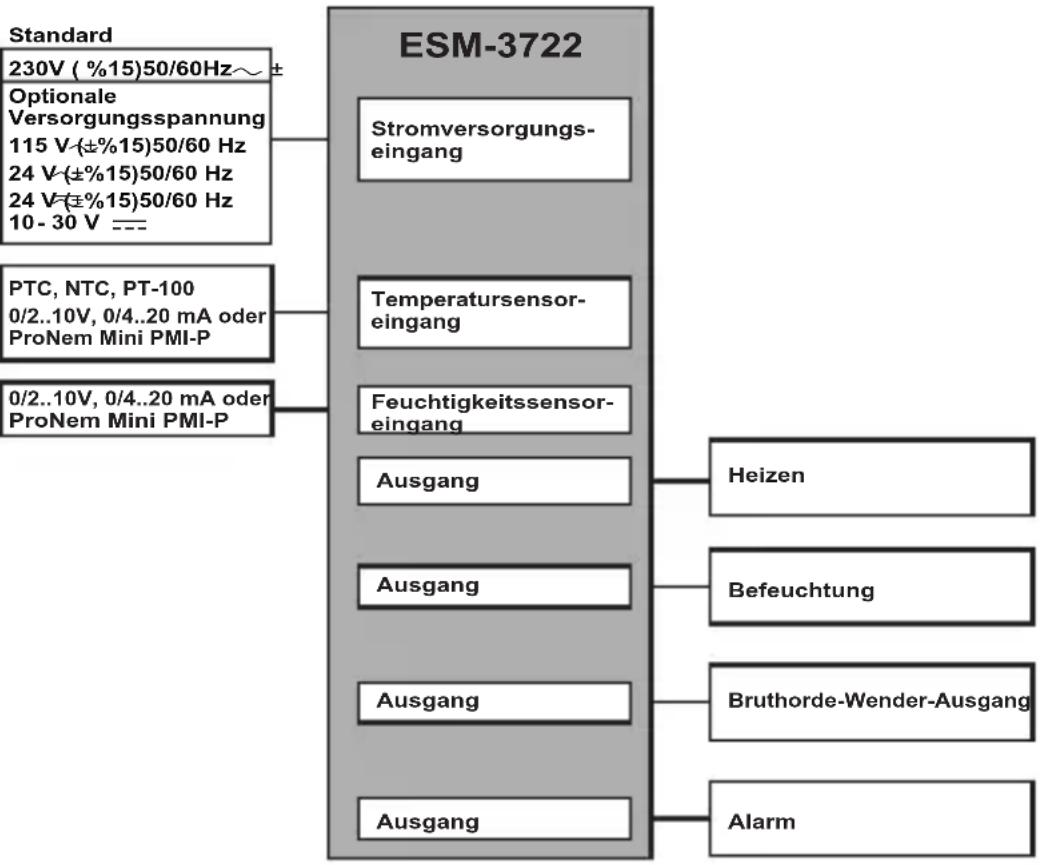

1.3 Installation
Eine Sichtprüfung dieses Produkts auf mögliche Transportschäden wird vor der Installation empfohlen. Es liegt in Ihrer Verantwortung dafür zu sorgen, dass qualifizierte Maschinenbau- und Elektrotechniker dieses Produkt installieren.
Bei Gefahr eines schweren Unfalls durch Ausfall oder Defekt dieser Einheit, schalten Sie das System aus und trennen Sie die elektrische Verbindung des Geräts vom System.
Die Einheit wird normalerweise ohne Stromschalter oder Sicherung geliefert. Verwenden Sie Netzschalter und Sicherung nach Bedarf.
Stellen Sie sicher, dass Sie die Nennversorgungsspannung verwenden, um die Einheit vor Schäden zu schützen und einen Ausfall zu verhindern.
Lassen Sie den Strom abgeschaltet, bis die gesamte Verkabelung abgeschlossen ist, damit Stromschläge und Probleme mit dem Gerät verhindert werden können.
Versuchen Sie niemals die Einheit zu zerlegen, zu verändern oder zu reparieren.
Die Manipulierung des Geräts kann zu Fehlfunktion, Stromschlag oder Brand führen.
Verwenden Sie die Einheit nicht in brennbaren oder explosionsgefährdeten gashaltigen Atmosphären.
Beim Einsetzen des Geräts in die Öffnung der Metallplatte während der mechanischen Installation, können Metallgrate Verletzungen an den Händen verursachen. Seien Sie vorsichtig.
Die Montage des Produkts in einem System muss mit dessen Befestigungsklammern erfolgen. Führen Sie die Montage des Geräts nicht mit ungeeigneten Befestigungsklammern durch. Achten Sie darauf, dass das Gerät während der Montage nicht herunterfällt.
Es liegt in Ihrer Verantwortung, wenn das Gerät auf eine nicht in dieser Bedienungsanleitung vorgeschriebenen Art und Weise benutzt wird.
1.4 Garantie
EMKO Elektronik garantiert, dass das gelieferte Gerät keinerlei Material- oder Verarbeitungsmängel aufweist. Diese Garantie beschränkt sich auf einen Zeitraum von zwei Jahren. Die Garantiezeitbeginnt mit dem Lieferdatum. Diese Garantie ist gültig, wenn die im Garantieschein und in der Bedienungsanleitung festgelegten Pflichten und Verantwortlichkeiten vollständig durch den Kunden erfüllt werden.
1.5 Wartung
Reparaturen dürfen nur von geschultem Fachpersonal durchgeführt werden. Trennen Sie das Gerät von der Stromversorgung, bevor Sie Innenteile manipulieren. Reinigen Sie das Gehäuse nicht mit Kohlenwasserstoff-Lösemitteln (Benzin, Trichloräthylen usw.). Die Verwendung dieser Lösemittelkann die mechanische Zuverlässigkeit des Geräts beeinträchtigen. Verwenden Sie ein mit Ethylalkohol oder Wasser angefeuchtetes Tuch, um das externe Kunststoffgehäuse zu reinigen.
1.6 Herstellerfirma
Herstellerangaben:
Emko Elektronik Sanayi ve Ticaret A.Ş.
Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA/TURKEY
Telefon : +90 224 261 1900
Fax : +90 224 261 1912
Reparatur und Wartungsservice:
Emko Elektronik Sanayi ve Ticaret A.Ş.
Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA /TURKEY
Telefon : +90 224 261 1900
Fax : +90 224 261 1912
2. Allgemeine Beschreibung


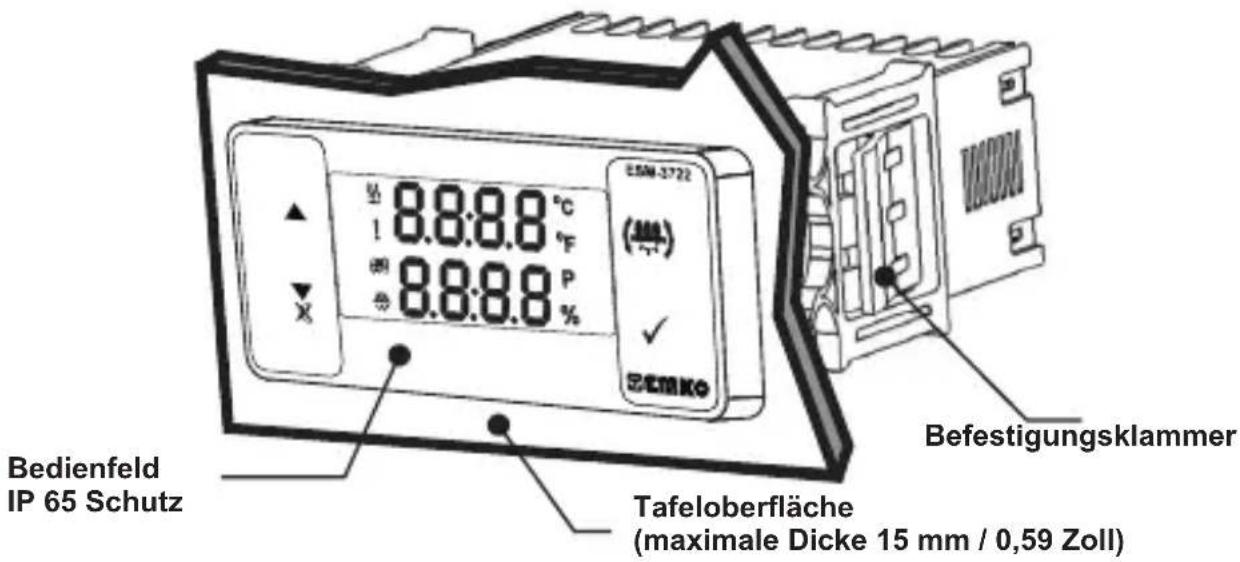

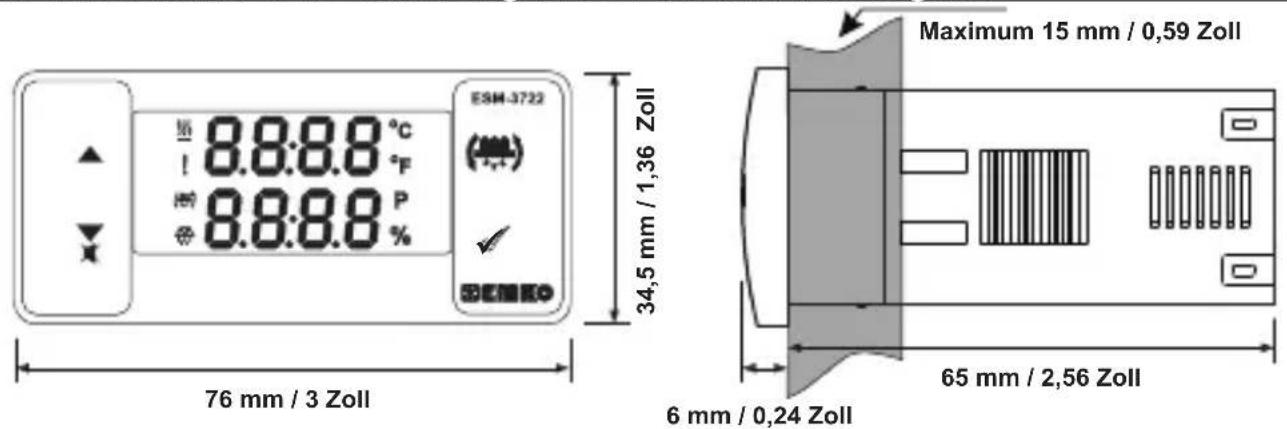

Bedienfeld IP 65 Schutz Tafeloberfläche (maximale Dicke 15 mm / 0,59 Zoll) Befestigungsklammer2.1 Frontansicht und Abmessungen des ESM-3722 Brutreglers

other
| Dimension | Value | | ----------------- | ----------- | | Total Width | 110 mm / 4.33 Zoll (min) | | Total Height | 50 mm / 1.97 Zoll (min) | | Total Height | 29 mm / 1.14 Zoll | | Total Height | 71 mm / 2.79 Zoll |2.3 Tafeleinbau und Ausbau

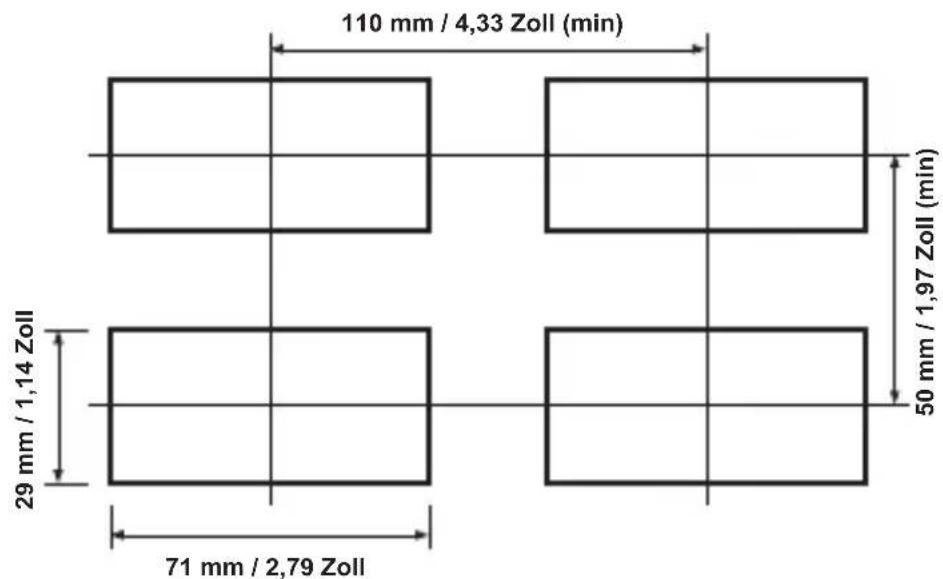

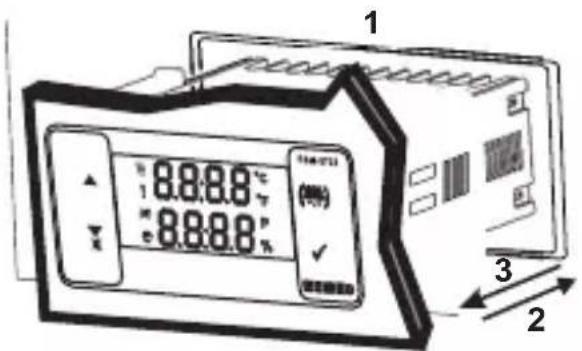

1-Bevor Sie das Gerät in Ihre Tafel einbauen, stellen Sie sicher, dass der Ausschnitt die richtige Größe hat. 2-Setzen Sie das Gerät durch den Ausschnitt ein. Wenn die Befestigungsklammern an der Einheit sind, ziehen Sie sie heraus, bevor Sie die Einheit in die Tafel einführen. 3-Stecken Sie die Befestigungsklammern in die Befestigungsbuchsen an der linken und rechten Seite des Geräts und fixieren Sie das Gerät vollständig an der Tafel, bis es einrastet.
1-Ziehen Sie Befestigungsklammern aus der linken und rechten Befestigungsbuchse heraus. 2-Ziehen Sie die Einheit durch die Vorderseite des Panels heraus.

Bevor Sie die Einheit aus der Tafel entnehmen, schalten Sie die Einheit und das verbundene System aus.
3. Elektrisches Anschlussschema


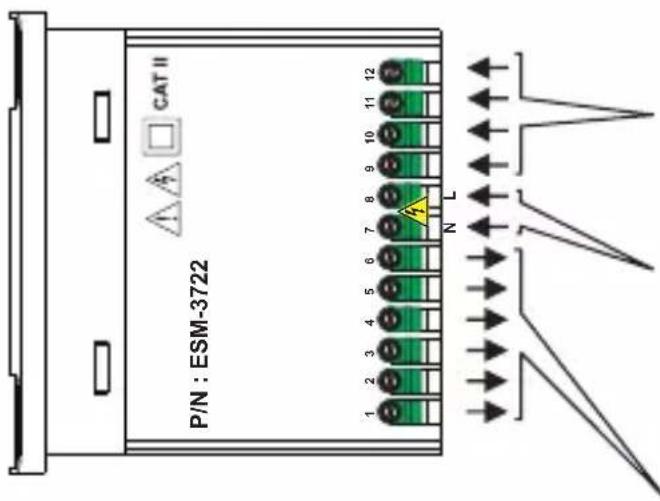

CAT II P/N : ESM-3722 1 2 3 4 5 6 7 8 9 10 11 12 N LTemperatursensoreingang
NTC, PTC, PT-100 oder
ProNem Mini PMI-P
Muss der Reihenfolge nach bestimmt werden.
Feuchtigkeitssensoreingang
0/2..10 V, 0/4..20 mA oder
ProNem Mini PMI-P
Muss der Reihenfolge nach bestimmt werden.
Stromversorgungseingang
Muss der Reihenfolge nach bestimmt werden.
Relaisausgänge
3.1 Versorgungsspannungseingangsanschluss des Geräts


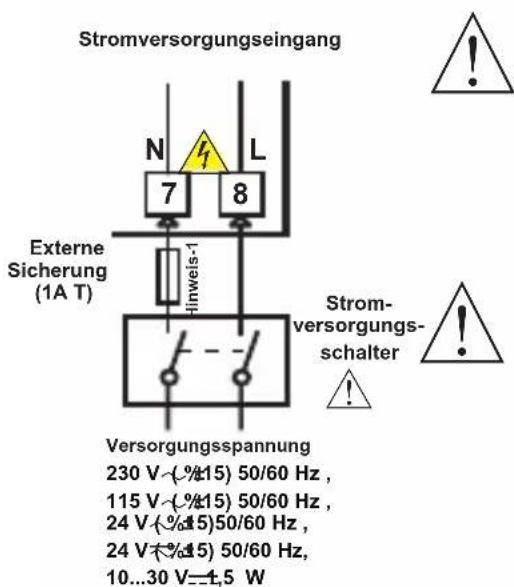

Stromversorgungseingang N L 7 8 Externe Sicherung (1A T) Hinweis-1 Strom- versorgungs- schalter Versorgungsspannung 230 V-(%15) 50/60 Hz , 115 V-(%15) 50/60 Hz , 24 V-(%15)50/60 Hz , 24 V-(%15) 50/60 Hz , 10...30 V=1.5 WMuss der Reihenfolge nach bestimmt werden.
Stellen Sie sicher, dass die Versorgungsspannung der auf dem Gerät angezeigten entspricht.
Schalten Sie die Stromversorgung erst ein, nachdem alle elektrischen Anschlüsse vorgenommen wurden.
Der Versorgungsspannungsbereich muss der Reihenfolge nach bestimmt werden. Während der Installation des Geräts muss die Versorgungsspannung kontrolliert werden; es muss die geeignete Versorgungsspannung am Gerät angelegt werden.
Es gibt keinen Stromversorgungsschalter am Gerät.
Ein Stromversorgungsschalter muss dem Versorgungsspannungseingang hinzugefügt werden.
Der Stromschalter muss zweipolig sein, um Phase und Neutralleiter zu trennen. Der Ein/Aus-Zustand des Stromversorgungsschalters ist bei elektrischen Verbindungen sehr wichtig.
Externe Sicherung, die bei ∼ Stromversorgungseingang auf Phasenverbindung sein muss.
Externe Sicherung, die bei — Stromversorgungseingang auf (+) Verbindung sein muss.
Hinweis 1: Externe Sicherung wird empfohlen.

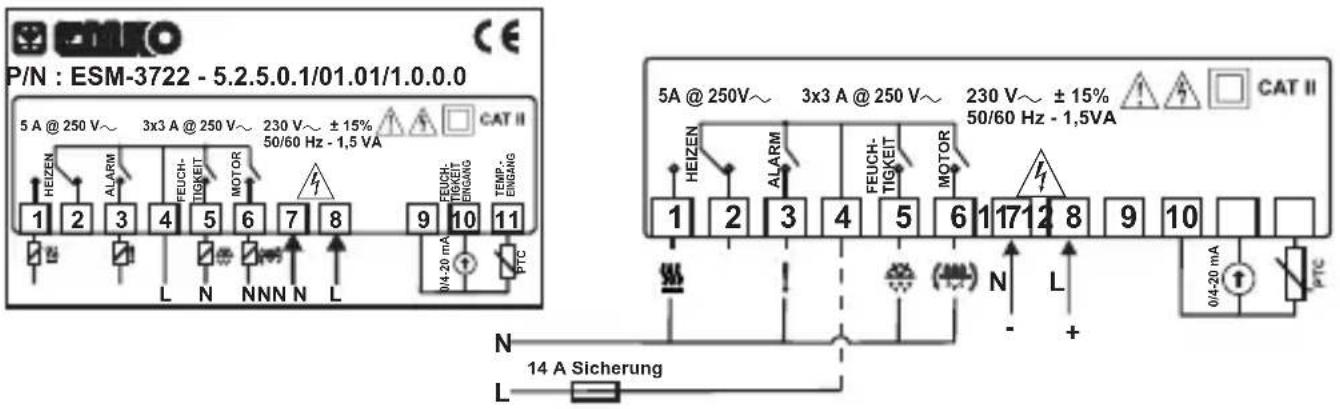

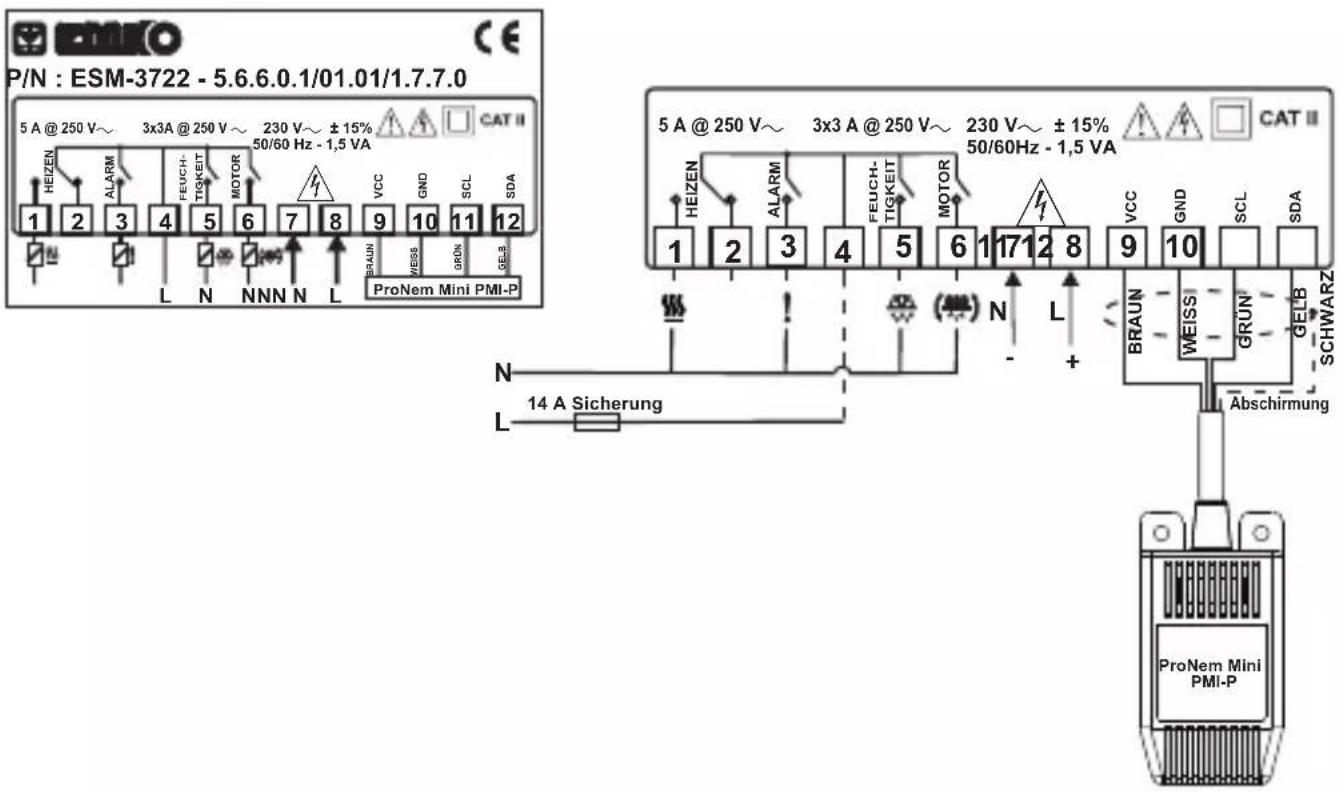

3.2 Gerätelabel und Verbindungsschema
230V ∼ VERBINDUNGSSCHEMA
PTC Temperatur und 0/4..20 mA Feuchtigkeitssensoreingangsanschluss
4. Bedienfelddefinition und Menü-Zugriff


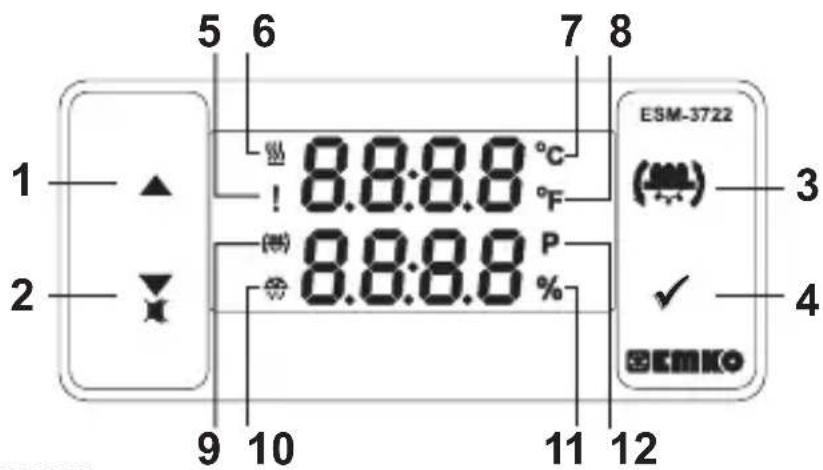

5 6 7 8 1 ! 8.8:8.8 °C 2 (°) 8.8:8.8 P 9 10 11 12 ESM-3722 (###) ✓ 4 EMIKOTASTENDEFINITIONEN
1. Aufwärtstaste:
** Im Hauptbetriebsbildschirm, drücken Sie diese Taste, um den Anzeigewert für Temperatur- und Feuchtigkeitssensor zu ändern.
** Wird verwendet, um den Wert im Temperatur- und Feuchtigkeits-Einstellbildschirm und im Programmiermodus zu erhöhen.
2. Abwärtstaste, Stummschalten des Summers:
** Wird verwendet, um den Wert im Einstellbildschirm und im Programmiermodus zu verringern.
** Wird verwendet, um den Summer stummzuschalten.
3. Taste zum manuellen Start des Bruthorde-Wenders:
** Im Hauptbetriebsbildschirm; bei Betätigung dieser Taste wird der Motor gestartet. Beim Loslassen der Taste wird der Motorstart passiv und der Motor stoppt.
4. Einstelltaste:
** Im Hauptbildschirm; bei erstmaliger Betätigung dieser Taste wird der Temperatursollwert angezeigt. Der Wert kann mit den Aufwärts- und Abwärtstasten geändert werden.
Bei erneuter Betätigung der Einstelltaste wird der Wert gespeichert und als nächstes der Feuchtigkeitssollwert angezeigt. Der Wert kann mit den Aufwärts- und Abwärtstasten geändert werden. Bei erneuter Betätigung der Einstelltaste wird der Wert gespeichert und man gelangt zurück zum Hauptbetriebsbildschirm.
** Für den Zugriff auf den Programmierbildschirm; im Hauptbildschirm, drücken und halten Sie diese Taste für 5 Sekunden.
** Wird verwendet, um den Wert in den Einstellbildschirmen (Temperatur oder Feuchtigkeit) und im Programmierbildschirm zu speichern.
LED-DEFINITIONEN
5. Alarm-LED:
** Ist bei Alarmzuständen aktiv.
6. Wärmeleistungs-LED:
** Diese LED zeigt an, dass die Wärmeleistung aktiv ist.
7. Celsius-LED:
** Zeigt an, dass das Gerät im °C-Modus ist.
8. Fahrenheit-LED:
** Zeigt an, dass das Gerät im °F Modus ist.
9. Bruthorde-Wenderleistung-LED:
** Diese LED zeigt an, dass die Bruthorde-Wenderleistung aktiv ist.
10. Befeuchtungsleistungs-LED:
** Diese LED zeigt an, dass die Befeuchtungsleistung aktiv ist.
11. Prozentzeichen-LED:
** Zeigt an, dass das Gerät im Feuchtigkeitseinstellbildschirm ist.
12. Programm-LED:
** Zeigt an, dass das Gerät im Programmiermodus ist.
5. Ändern und Speichern des Temperatur- und Feuchtigkeitssollwerts
Hauptbetriebsbildschirm


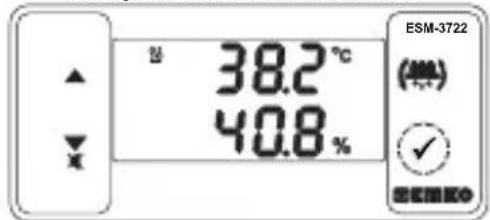

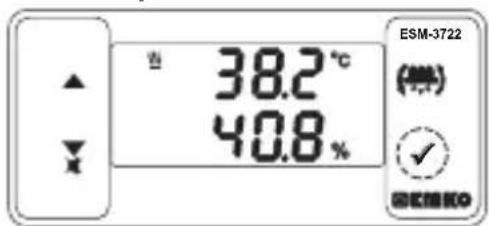

38.2°C 40.8% ESM-3722 (###) ✓ ESEMKOBeim Betätigen der EINSTELL-Taste wird die „S“-LED aktiv sein und der Temperatursollwert angezeigt.

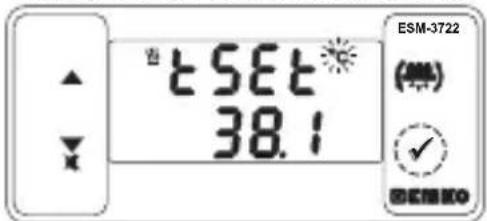

Temperatursollwert-Bildschirm


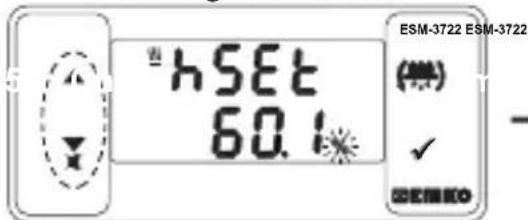

Feuchtigkeitssollwert
Temperatursollwert-Bildschirm


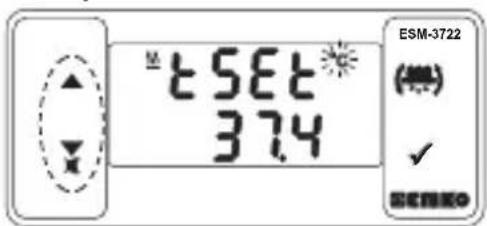

E5SET 37.4 ESM-3722 (★) ✓ BEMBOTemperatursollwert kann mit Aufwärts- und Abwärtstasten geändert
Feuchtigkeitssollwert-Bildschirm
Feuchtigkeitssollwert

Beim Betätigen der EINSTELL-Taste kann der Feuchtigkeitssollwert gespeichert werden und man gelangt zum Hauptbetriebsbildschirm zurück.
Temperatursollwert-Parameter (Standard = 37,7 °C)
Temperatursollwert kann zwischen dem minimalen Temperatursollwert ESUL und dem maximalen Temperatursollwert ESUB programmiert werden.
Feuchtigkeitssollwert-Parameter (Standard = 60%)
Feuchtigkeitssollwert kann zwischen dem minimalen Feuchtigkeitssollwert hSUL und dem maximalen Feuchtigkeitssollwert hSuh programmiert werden.

Wenn im Feuchtigkeitssollwert-Änderungsmodus und Temperatursollwert-Änderungsmodus für 20 Sekunden kein Vorgang durchgeführt wird, schaltet das Gerät automatisch zum Hauptbetriebsbildschirm zurück.
5.1 Programmiermodus-Parameterliste

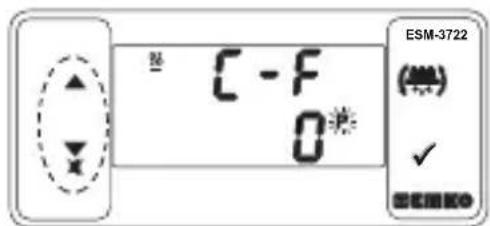

Temperatureinheitsauswahlparameter (Standard = 0)

°C ausgewählt.
°F ausgewählt.

Dezimaltrennzeichen-Aktivierungsparameter (Standard = 0)

Keiner.
Nur Temperaturparameter mit Dezimaltrennzeichen.
Nur Feuchtigkeitsparameter mit Dezimaltrennzeichen.
Nur Temperatur- und Feuchtigkeitsparameter mit Dezimaltrennzeichen.
Hinweis: Wenn der Wert der E-F oder Pnt Parameter geändert wird, sollten die Werte der hSt, bSet, tSUL, tSuh, toFt, tRSt, hRt h, hRtL, tRuh, hSEt, hnSt, hSUL, hSuh, hoFt, hRSt, hRt h, hRtL und hRuh Parameter entsprechend geändert werden.
5.1 Programmiermodus-Parameterliste
Hinweis: ESSL, EuPi und tIol Parameter werden angezeigt, wenn der analoge Eingangstyp (0/2..10 V oder 0/4..20 mA) des Temperatursensors ausgewählt wird.

Temperatursensorskala-Auswahlparameter (Standard = 0)
Analoger (Temperatur) Eingangsbereich wird mit diesem Parameter festgelegt.
Temperatursensor-Skala Untergrenze-Parameter: (Standard = 0)
Kann von -1999 bis ( _wP_i -1) eingestellt werden. Bei diesem Wert wird der analoge Eingang;
Wenn ± SSL = 0, je nach Gerätetyp 0 V (1)--- oder 0 mA ^(2) Wenn ± SSL = 1, je nach Gerätetyp 2 V (1)--- oder 4 mA ^(2)

Temperatursensor-Skala Obergrenze-Parameter: (Standard= 100) - Kann von ( Etol +1) bis 9999 eingestellt werden. Bei diesem Wert wird der analoge Eingang; Gemäß Gerätetyp10 V (1)--- oder 20 mA (2)---
Hinweis: tioi tuPi Parameter werden gezeigt, wenn der analoge Eingangstyp des Temperatursensors ausgewählt wird.

Temperaturregelung Auswahlparameter Ein/Aus oder PID (Standard = 0)

Hinweis: Wird dieser Parameter mit 0 ausgewählt, werden PID-Parameter (tünE, P, 1, d) nicht überwacht. Wird dieser Parameter mit 1 ausgewählt, t-hSt wird dieser Parameter nicht überwacht.

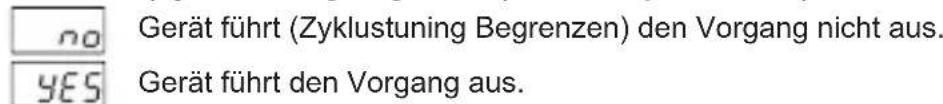

Autotune (Zyklustuning Begrenzen) Auswahlparameter (Standard = n ^2 )
Proportionalsteuerungsparameter (Standard = 1.0)
Dieser Parameterwert kann von 0.0 bis 100.0. eingestellt werden.
PID - Integralparameter (Standard = 300)
Dieser Parameterwert kann von 0 bis 3600 eingestellt werden.

PID - Ableitungsparameter (Standard = 60)
Dieser Parameterwert kann von 0.0 bis 999.9. eingestellt werden.
PID - Periodenzeitparameter (Standard = 1)
Dieser Parameterwert kann von 1 bis 150 Sekunden eingestellt werden.

PID -Temperaturschutzparameter (Standard = )
Wenn der PID-Vorgang durchgeführt wird, wird der Heizungsausgang abgeschaltet, wenn der Temperaturwert den durch ESP definierten Wert überschreitet. Wenn der Wert 0 oder 0,0 ist, erscheint OFF beim Drücken der Taste zum Verringern des Wertes, und diese Funktion wird deaktiviert. Von 1 bis 10°C für NTC,PTC, PT-100 (0°C, 100°C), Von 1 bis 18°F für NTC,PTC, PT-100 (32°F, 212°F), Von 0,1 bis 10,0°C für NTC, PTC, PT-100 (0,0°C, 100.0°C), Von 0,1 bis 18,0°F für NTC, PTC, PT-100 (32.0°F, 212.0°F), Von 1 bis 10°C für ProNem Mini PMI-P (-20°C, 80°C), Von 1 bis 18°F für ProNem Mini PMI-P (-4°F, 176°F), Von 0,1 bis 10,0°C für ProNem Mini PMI-P (-20.0°C, 80.0°C), Von 0,1 bis 18,0°F für ProNem Mini PMI-P (-4,0°F, 176,0°F).

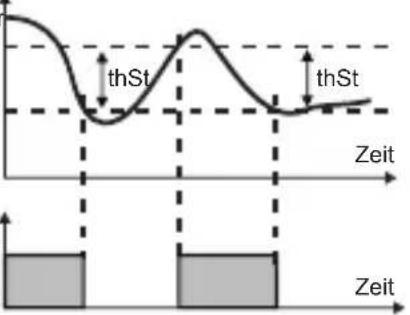

Hystereseparameter für Temperatur (Standard = 0,1°C)
von 1 bis 10°C für NTC, PTC, PT-100 (0°C, 100°C); von 1 bis 18°F für NTC, PTC, PT-100 (32°F, 212°F); von 0,1 bis 10,0°C für NTC, PTC, PT-100 (0,0°C, 100,0°C); von 0,1 bis 18,0°F für NTC, PTC, PT-100 (32,0°F, 212,0°F); von 1 bis 10°C für ProNem Mini PMI-P (-20°C, 80°C); von 1 bis 18°F für ProNem Mini PMI-P (-4°F, 176°F); von 0,1 bis 10,0°C für ProNem Mini PMI-P (-20,0°C, 80,0°C); von 0,1 bis 18,0°F für ProNem Mini PMI-P (-4,0°F, 176,0°F).
Im EIN/AUS- Regelalgorithmus wird versucht, den Temperatur Temperaturwert auf dem Sollwert zu halten, indem das letzte Kontrollelement geöffnet oder geschlossen wird. EIN/AUS-Regelstrecke, Temperaturwert schwingt kontinuierlich. Die Schwingungsdauer des Temperaturwerts oder Amplitude um den Sollwert ändert sich je nach Regelstrecke. Zur Verringerung Steuer- der Schwingungsdauer des Temperaturwerts wird ausgang um oder unter dem Sollwert ein Schwellenbereich EIN gebildet und dieser Bereich wird Hysterese genannt. AUS
Minimaler Temperatursollwert-Parameter (Standard = 10,0°C)
Der Temperatursollwert kann nicht unter diesem Wert liegen. Dieser Parameterwert kann vom Minimalwert der Geräteskala bis zum maximalen Temperatursollwert-Parameter eingestellt werden.

Maximaler Temperatursollwert-Parameter (Standard = 40,0°C)
Temperatursollwert kann nicht über diesem Wert liegen. Dieser Parameterwert kann vom minimalen Temperatursollwert-Parameter E SUL bis zum maximalen Wert der Geräteskala eingestellt werden.

Temperatursensor-Offsetparameter (Standard = 0)
von -10 bis 10°C, NTC, PTC, PT-100 (0°C, 100°C); von -18 bis 18°F, NTC, PTC, PT-100 (32°F, 212°F); von -10,0 bis 10,0°C, NTC, PTC, PT-100 (0,0°C, 100,0°C); von -18,0 bis 18,0°F NTC, PTC, PT-100 (32,0°F, 212,0°F); von -10 bis 10°C, ProNem Mini PMI-P (-20°C, 80°C); von -18 bis 18°F, ProNem Mini PMI-P (-4°F, 176°F); von -10,0 bis 10,0°C, ProNem Mini PMI-P (-20,0°C, 80,0°C); von -18,0 bis 18,0°F, ProNem Mini PMI-P (-4,0°F, 176,0°F).

Feuchtigkeitssensor-Skala Auswahlparameter (Standard = 0)
Analog-Eingangsbereich wird mit diesem Parameter festgelegt.




Hinweis: 55L Parameter ProNem Mini PMI-P-Typ Geräte werden nicht berücksichtigt.
(1) Gilt für Gerätetyp 0/2...10 V—Feuchtigkeitssensoreingang.
(2) Gilt für Gerätetyp 0/4...20 mA 0/4...20 mA --- Feuchtigkeitssensoreingang.

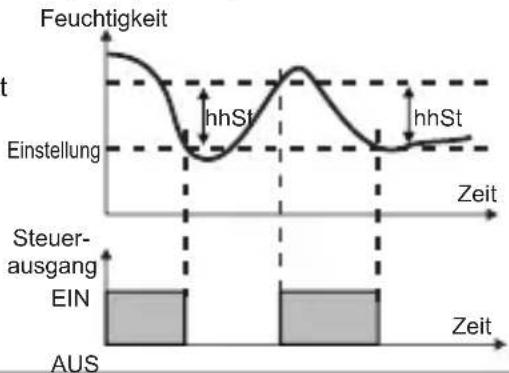

Hystereseparameter für Feuchtigkeit (Standard = 1)
von 1 bis 10 für Feuchtigkeitssensor (0%RH, 100%RH) von 0,1 bis 10,0 für Feuchtigkeitssensor (0,0%RH, 100,0%RH)
Im EIN/AUS-Regelalgorithmus wird versucht, den Feuchtigkeitswert auf dem Sollwert zu halten, indem das letzte Kontrollelement geöffnet oder geschlossen wird. EIN/AUS-Regelstrecke, Temperaturwert schwingt kontinuierlich. Die Schwingungsdauer des Temperaturwerts oder Amplitude um den Sollwert ändert sich je nach Regelstrecke. Zur Verringerung der Schwingungsdauer des Temperaturwerts wird um oder unter dem Sollwert ein Schwellenbereich gebildet und dieser Bereich

line
| Time Point | Value | | ---------- | ----- | | Start | 1 | | Mid | hhSt | | End | hhSt |
Minimaler Feuchtigkeitssollwert-Parameter (Standard = Minimalwert der Geräteskala)
Feuchtigkeitssollwert kann nicht unter diesem Wert liegen. Dieser Parameterwert kann vom Minimalwert der Geräteskala bis zum maximalen Feuchtigkeitssollwert-Parameter eingestellt werden.

Maximaler Feuchtigkeitssollwert-Parameter (Standard = Maximalwert der Geräteskala)
Feuchtigkeitssollwert kann nicht über diesem Wert liegen. Dieser Parameterwert kann vom minimalen Feuchtigkeitssollwert-Parameter zum maximalen Wert der Geräteskala eingestellt werden.

Temperatursensor-Offsetparameter (Standard = 0,0)
Von -10 bis 10 für Feuchtigkeitssensor (0%RH, 100%RH)
Von -10,0 bis 10,0 für Feuchtigkeitssensor (0,0%RH, 100,0%RH)

Parameter für die Verringerung der Luftfeuchtigkeit zur Steuerung bei geöffneter Tür (Standard = 0FF )
Um zu erkennen, dass die Tür geöffnet wird, muss die Luftfeuchtigkeit in dem durch den Parameter Hdd definierten Umfang in der durch den Parameter Holdc definierten Zeit reduziert werden. Von -5 bis 20 für Feuchtesensor (0%RH, 100%RH) Von 5,0 bis 20,0 für Feuchtesensor (0,0%RH, 100,0%RH) Wenn die Taste zum Verringern des Wertes gedrückt wird, während der Parameterwert 5 oder 5,0 ist, wird OFF iangezeigt und diese Funktion wird deaktiviert und die Parameter Holdc und Holdc werden nicht beachtet.

Kontrollzeitparameter für die Verringerung der Luftfeuchtigkeit zur Steuerung bei geöffneter Tür (Standard = 20)
Um zu erkennen, dass die Tür geöffnet wird, muss die Luftfeuchtigkeit in dem durch den Parameter Hdd definierten Umfang in der durch den Parameter Hdft definierten Zeit reduziert werden.

Parameter für die Auszeit des Feuchtigkeitsausgangs zur Steuerung bei geöffneter Tür (Standard = 60)
Wenn erkannt wird, dass die Tür geöffnet ist, wird der Feuchtigkeitsausgang für die durch den Parameter [Hadd] definierte Zeit ausgeschaltet.
Dieser Parameter kann zwischen 10 Sekunden und 999 Sekunden liegen.

Zeit des automatischen Bruthorde-Wenders (Standard = 00:00)
Dieser Parameterwert kann von 00:00 bis 99:59 Minuten/Sekunden eingestellt werden.

Wiederholungszyklus des automatischen Bruthorde-Wenders (Standard = 00:00)
Dieser Parameterwert kann von 00:00 bis 24:00 Stunden/Minuten eingestellt werden.

Auswahlparameter für Alarmausgangsfunktion (Standard = 0)
Hinweis: Wenn Lout Parameterwert 4 oder 6 ist, werden hRSt hRSt hRL hRtL hRtU hRdL oder hRpD Parameter überwacht.

Auswahlparameter für Températuralarmfunktion (Standard = 1)

Übersollwertalarm ausgewählt.

Untersollwertalarm ausgewählt.

Abweichungsbandalarm ausgewählt.

Regelabweichungsalarm ausgewählt.

Temperaturalarm-Einstellparameter (Standard = 50,0°C)
Dieser Parameterwert kann zwischen dem minimalen Tempaturalarm-Einstellparameter und maximalen Tempaturalarm-Einstellparameter R_UL programmiert werden.

Temperaturalarm-Hystereseparameter (Standard = 0)
Dieser Parameterwert kann von 0 bis %50 der Geräteskala eingestellt werden.

Alarmeinstellung-Mindestparameter (Standard = Minimalwert der Geräteskala)
Wenn der Temperaturealarm aktiv ist, kann dieser Parameterwert vom Minimalwert der Geräteskala bis zum maximalen Temperaturealarm-Parameterwert EBUH eingestellt werden.

Alarmeinstellung-Höchstparameter (Standard = Maximalwert der Geräteskala)
Wenn der Temperaturealarm aktiv ist, kann dieser Parameterwert vom minimalen Temperaturealarm Sollwertparameter [ERUL] zum maximalen Wert der Geräteskala angepasst werden.

Temperaturalarm-Verzögerungszeitparameter Standard Temperaturalarm-
Verzögerungszeit kann mit diesem Parameter definiert werden. Kann von 0 bis 99 Minuten eingestellt werden.

Parameter zur Tempertaturalarmverzögerung nach dem Einschalten (Standard = 0)
Beim ersten Einschalten des Geräts muss zur Aktivierung des Temperaturalarms diese Zeitverzögerung abgelaufen sein. Kann von 0 bis 99 Minuten eingestellt werden.

Auswahlparameter für die Feuchtigkeitsalarmfunktion (Standard = 0)

Übersollwertalarm ausgewählt.

Untersollwertalarm ausgewählt.

Abweichungsbandalarm ausgewählt.

Regelabweichungsalarm ausgewählt.

Feuchtigkeitsalarm-Einstellparameter (Standard = 50)
Dieser Parameterwert kann zwischen Min. Feuchtigkeitsalarm-
Einstellparameter
h8ui und Max. Feuchtigkeitsalarm-
Einstellparameter
hRuh programmiert werden.

Feuchtigkeitsalarm Hystereseparameter (Standard= 0)
Dieser Parameterwert kann von 0 bis %50 der Geräteskala eingestellt werden.

Min. Feuchtigkeitsalarm-Einstellparameter (Standard = Minimalwert der Geräteskala) - wenn der Feuchtigkeitsalarm aktiv ist, kann dieser Parameterwert vom Minimalwert der Geräteskala bis zum maximalen Feuchtigkeitsalarm-Einstellparameterwert eingestellt werden.

Max. Feuchtigkeitsalarm-Einstellparameter (Standard = Maximalwert der Geräteskala) - wenn der Feuchtigkeitsalarm aktiv ist, kann dieser Parameterwert vom minimalen Feuchtigkeitsalarm-Einstellparameter RAUL bis zum Maximalwert der Geräteskala eingestellt werden.

Feuchtigkeitsalarm-Verzögerungszeitparameter (Standard = 0)
Feuchtigkeitsalarm-Verzögerungszeit kann mit diesem Parameter definiert werden. Kann von 0 bis 99 Minuten eingestellt werden.

Parameter zur Feuchtigkeitsalarmverzögerung nach dem Einschalten (Standard = 0)
Beim ersten Einschalten des Geräts muss zur Aktivierung des Feuchtigkeitsalarms diese Zeitverzögerung abgelaufen sein. Kann von 0 bis 99 Minuten eingestellt werden.

Parameter für Stop-Start und Start-Stop-Verzögerung bei Luftfeuchtigkeit (Standard = 2)
Diese Zeit muss vergehen, bevor die Luftfeuchtigkeit nach dem Ausschalten wieder eingeschaltet oder nach dem Einschalten wieder ausgeschaltet wird. Sie kann von 0 bis 20 Minuten eingestellt werden.

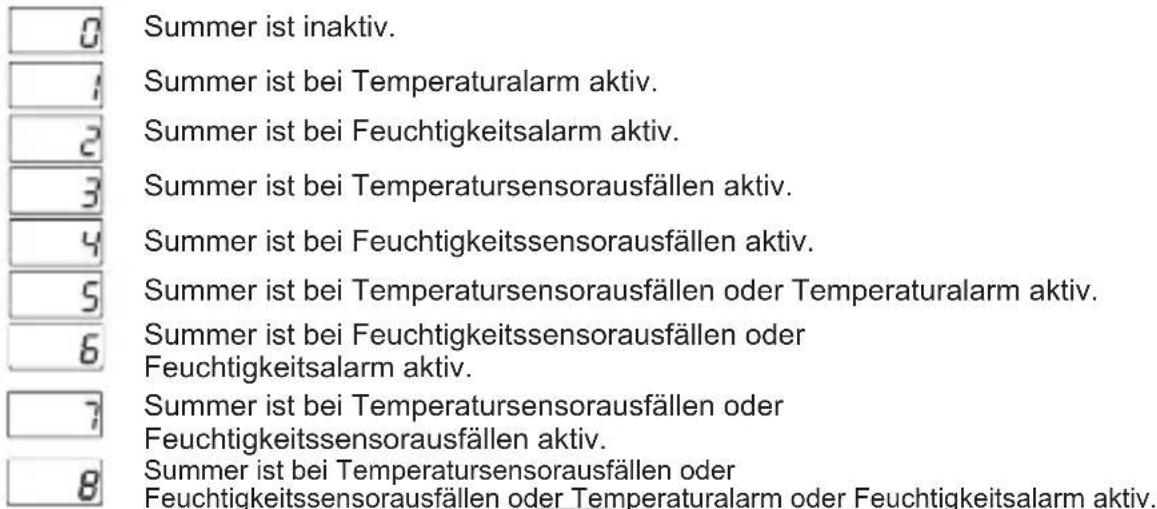

Summerfunktion-Auswahlparameter (Standard = 0)
Summer-Einschaltdauer (Standard = \_\_\_\_ )
Wenn Summerfunktion-Auswahlparameterwert b_uF = 0 , wird dieser Parameter nicht berücksichtigt. Summer-Einschaltdauer kann mit diesem Parameter definiert werden. Kann von 1 bis 99 Minuten eingestellt werden. Wenn dieser Parameter 1 ist, wird beim Betätigen der Abwärtstaste - - - - angezeigt. In diesem Zustand ist der Summer aktiv, bis die Summer-Stummschalttaste gedrückt wird.

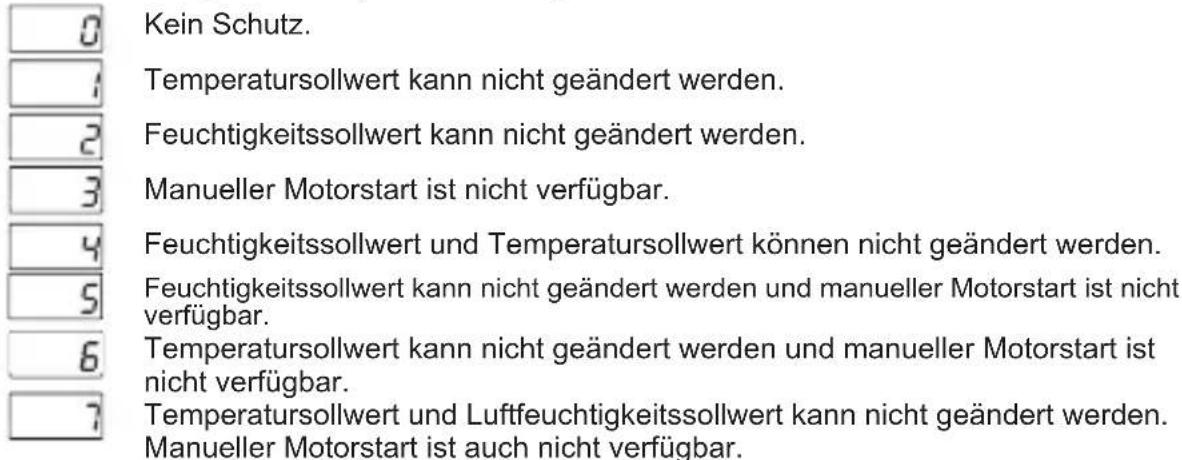

Tastenschutzparameter (Standard = 0)
Zugangspasswort für den Programmiermodus (Standard= 0)
Es wird zum Aufrufen des Programmiermodus verwendet. Es kann von 0 bis 9999 eingestellt werden. Bei Einstellung 0 ist kein Passwort für den Zugriff auf die Parameter erforderlich. Wenn im Passwort-Dialog nicht „12“ eingestellt ist und der Benutzer „12“ im Passwort-Dialog eingibt, kann man auf die Parameter hhSt und hhSt z ugreifen und sie ändern.
5.2 Grafiken zum Alarmausgang des ESM-3722

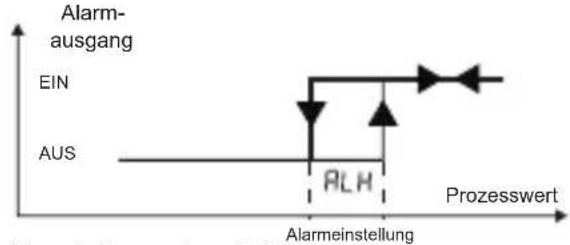

Übersollwertalarm

line
| Prozesswert | Alarm-Ausgang | | ----------- | ------------- | | 0 | AUS | | 100 | RLH | | >100 | After |Übersollwertalarm

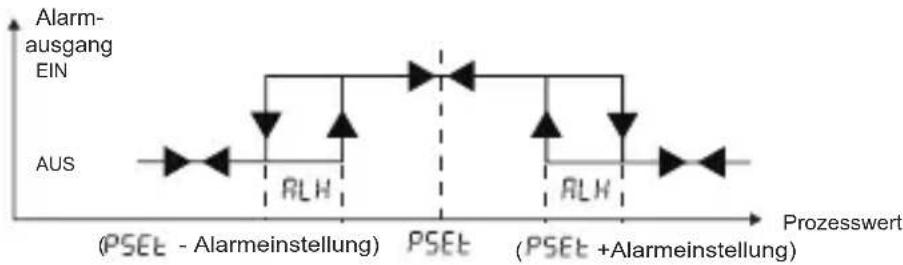

Abweichungsbandalarm

line

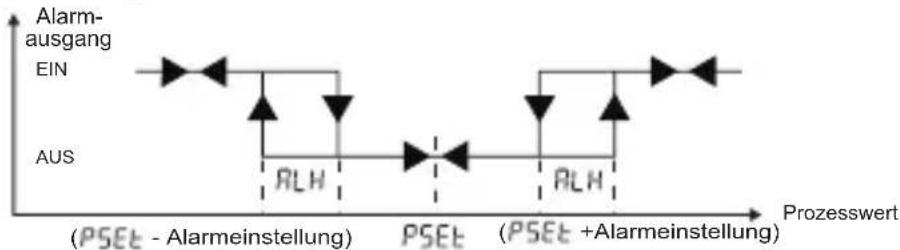

| Process | Phase | Value | | :--- | :--- | :--- | | EIN | Alarmausgang | 100 | | RLH | Alarmeinstellung | 50 | | RLH | Alarmeinstellung | 50 | | PSEt - Alarmeinstellung | PSEt - Alarmeinstellung | 100 | | PSEt + Alarmeinstellung | PSEt + Alarmeinstellung | 100 |
Regelabweichungsalarm

line
| Prozesswert | Alarmausgang EIN | | :--- | :--- | | (PSEt - Alarmeinstellung) | AUS | | PSEt | AUS | | (PSEt + Alarmeinstellung) | AUS |5.3 Betriebsgrafik zum Bruthorde-Wender des ESM-3722

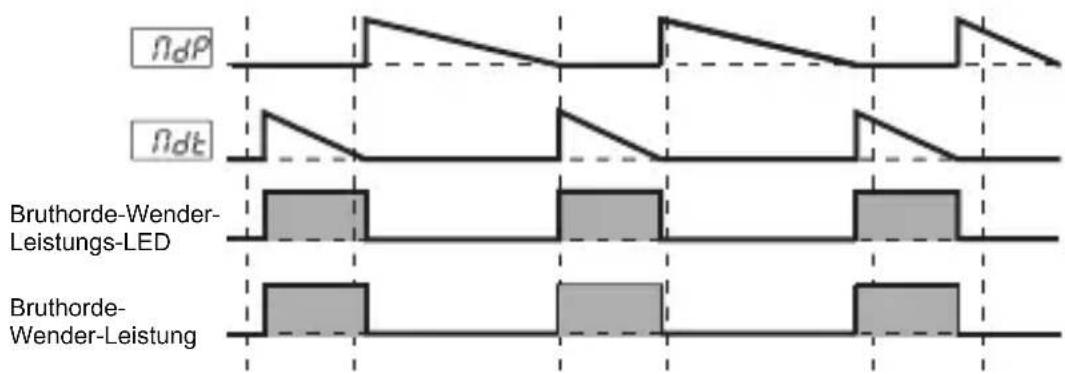

other
| Signal Type | Time Segment 1 | Time Segment 2 | Time Segment 3 | Time Segment 4 | | ---------------------------- | -------------- | -------------- | -------------- | -------------- | | n_dP | High | Low | Medium | High | | n_dt | Low | Medium | High | Low | | Bruthorde-Wender-Leistungs-LED | Medium | High | Medium | Low | | Bruthorde-Wender-Leistung | Low | Medium | High | Low |5.4 Fehlermeldungen im ESM 3722 Brutregler
1-[Sbr] linkender Bildschirm, Temperatursensorausfall. Sensoranschluss ist falsch oder es gibt keinen Sensoranschluss. Während der Anzeige dieser Meldung, bei Summerfunktionsauswahl buf 3, 5, 7 oder 8, ertönt der interne Summer.
2-Sbr2 Blinkender Bildschirm, Feuchtigkeitssensorausfall. Sensoranschluss ist falsch oder es gibt keinen Sensoranschluss. Während der Anzeige dieser Meldung, bei Summerfunktionsauswahl buF 4, 6, 7 oder 8, ertönt der interne Summer.
3-Im Hauptbetriebsbildschirm weist das Blinken der oberen Anzeige darauf hin, dass der Temperaturalarm endet und der Alarmausgang aktiv ist. Bei Summerfunktionsauswahl buF 1, 5 oder 8, ertönt der interne Summer.
4-Im Hauptbetriebsbildschirm weist das Blinken der unteren Anzeige darauf hin, dass der Feuchtigkeitsalarm endet und der Alarmausgang aktiv ist. Bei Summerfunktionsauswahl 2, 6 oder 8, ertönt der interne Summer.
5-Temperaturfehler bei der Selbstoptimierung. Erscheint auf dem Hauptbildschirm. Dieser Fehler tritt auf, wenn die vom Sensor abgelesene Temperatur näher am Prozess-Sollwert als 5% der Skala liegt (5 °C für den ProNem Mini PMI-P Sensor). Die Selbstoptimierung ist nicht erlaubt.
5.5 Aufrufen des Programmiermodus, Ändern und Speichern von Parametern
Hauptbetriebsbildschirm
Passwort zum Aufrufen des Programmiermodus ungleich 0 ist, erscheint der Bildschirm zum Aufrufen des Programmiermodus P-G.
Passwort-Eingabebildschirm


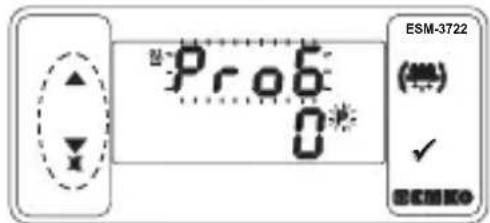

Pro6 0 ESM-3722 (∞) ✓ OKOKOProgrammiermodus-Zugangspasswort mit Aufwärts- und Abwärtstasten eingeben.

Hinweis 1: Wenn das
Zugangspasswort für den Programmiermodus 0 ist, wird der
Temperatureinheitsbildschirm
C-F anstelle des Programmierbildschirms Pr G angezeigt.
EINSTELL-Taste drücken, um auf den Passwort-Eingabebildschirm zuzugreifen.
Passwort-Eingabebildschirm


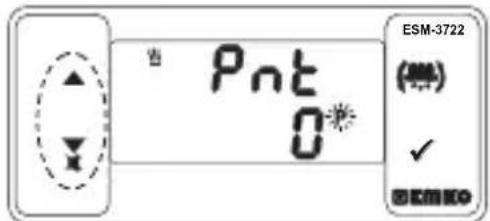

Prob 5 ESM-3722 (###) ✓ EEMKOEINSTELL-/OK-Taste zur Eingabe des Passworts drücken.
Hinweis 2: Wenn das Zugangspasswort für den Programmiermodus 0 ist, sind nur drei Parameter zugänglich und die Parameterwerte können geändert werden.
Programmierbildschirm

Parameterwert
Temperatureinheitsauswahl


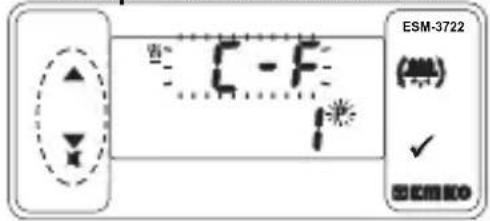

ESM-3722 (###) ✓ COMBOWert mit Aufwärts- und Abwärtstaste ändern.
Parameterwert
Temperatureinheitsauswahl

Aufwärtstaste für den Zugriff auf den nächsten Parameter

Wenn im Programmiermodus für 20 Sekunden kein Vorgang durchgeführt wird, schaltet das Gerät automatisch zum Hauptbildschirm zurück.
6. Manueller Start der Eierablage Drehbetrieb mit der Motortaste

Während der Tastenschutz-Parameterwert Prt im Hauptbetriebsbildschirm 0, 1, 2 oder 4 ist, und die Motortaste gedrückt wird, wird der manuelle Motorstart aktiviert. Bei Freigabe der Taste wird der Motorstart passiv und der Motor stoppt.
Die Self-Tune-Methode wird zur Bestimmung der vom Gerät verwendeten PID-Parameter verwendet.
Starten der Selbstoptimierung (Sprungantwort-Tuning) durch den Benutzer:
- Temperatursteuerung ein/aus oder PID-Parametereinstellen
- Auswahlparameter für die Selbstoptimierung einstellen ( UnE = yES )
• "Tune" und Temperatur werden abwechselnd im Hauptbetriebsbildschirm angezeigt.
Auf diese Weise wird der Self-Tune-Vorgang gestartet.
Wenn der Self-Tune-Vorgang problemlos abgeschlossen ist, speichert das Gerät die neuen PID-Koeffizienten im Arbeitsspeicher und läuft weiter. ☐UnE Parameter wird automatisch ☐no eingestellt.
HINWEIS: Der vom Sensor erfasste Temperaturwert muss kleiner als 5% des Prozessollwerts sein, um den Self-Tune-Vorgang zu starten (5 °C für den ProNem Mini PMI-P Sensor).
Abbruch des Self-Tune-Vorgangs (Sprungantwort-Tuning):
1 - Wenn der Sensor bricht;
2 - Wenn der Autotune-Vorgang nicht in 8 Stunden abgeschlossen werden kann;
3 - Wenn der Benutzer den Tüne Parameter no einstellt;
4- Während der Selbstoptimierung, wenn der Benutzer die Temperatursteuerung von pid auf ein/aus ändert;
5 - Wenn der Prozessollwert während der Selbstoptimierung geändert wird;
Die Selbstoptimierung wird abgebrochen. "Tune" wird nicht angezeigt. Ohne Änderungen an den PID-Parametern läuft das Gerät dann mit den vorherigen PID-Parametern weiter.

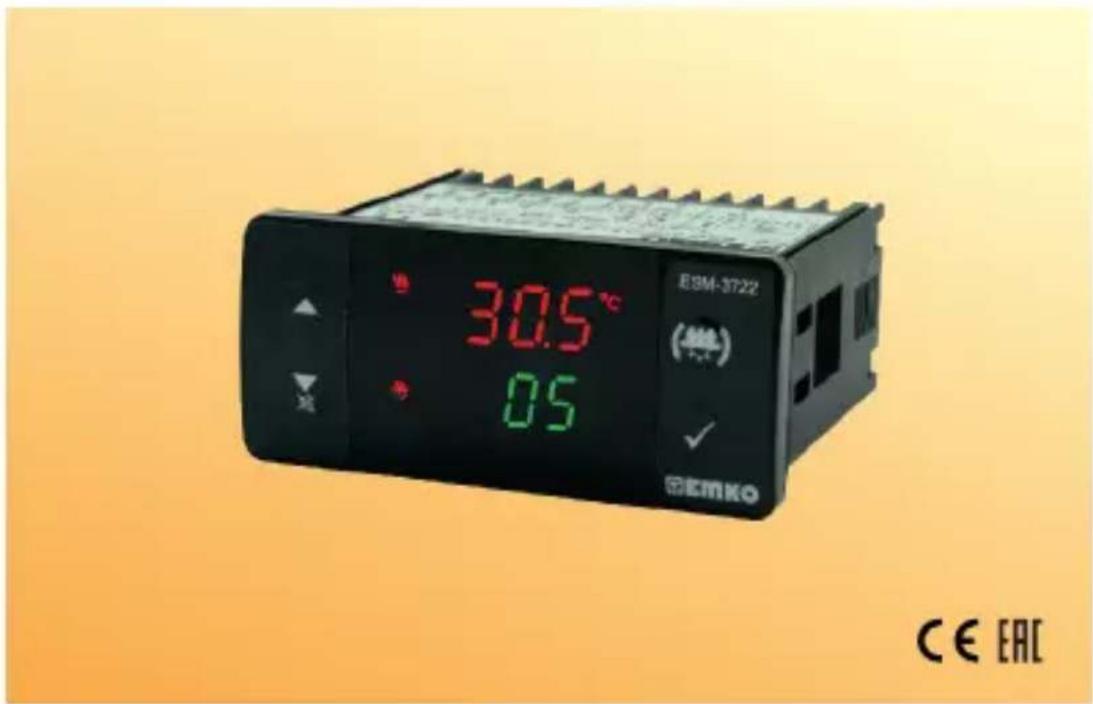

8. Spezifikationen
| Gerätetyp | : Brutregler |
| Gehäuse und Montage | : 76mm x 34,5mm x 71mm Kunststoffgehäuse für Tafeleinbau.Tafelausschnitt 71x29mm. |
| Schutzklasse | : Ip65 frontseitig, Ip20 rückseitig. |
| Gewicht | : Ca. 0,20 Kg. |
| Umgebungsbedingte Leistungsfähigkeit: Standard, in Innenräumen unterhalb einer Meereshöhe von 2000 Metern bei nicht-kondensierender Luftfeuchtigkeit. | |
| Lagerungs-/Betriebstemperatur | :-30°C bis +80°C / -20°C bis +70°C |
| Luftfeuchtigkeit bei Lagerung/Betrieb: 90 % max. (nicht kondensierend) | |
| Installation : Festeinbau | |
| Überspannungskategorie : II. | |
| Verschmutzungsgrad | : II, Büro oder Arbeitsplatz, nicht leitfähige Verschmutzung |
| Betriebsbedingungen : Dauerbetrieb | |
| Versorgungsspannung | |
| und Stromversorgung | : 230 V~(%15) 50/60 Hz - 1,5 VA: 115 V~(€ %15) 50/60 Hz - 1,5 VA: 24 V~(€ %15) 50/60 Hz - 1,5 VA: 24 V~(€ %15) 50/60 Hz - 1,5 VA: 10 -30 V=1,5 W |
| Temperatursensoreingang | : NTC, PTC, PT-100,0/2..10 V=, 0/4..20 mA=oder ProNem Mini PMI-P |
- Spezifikationen
| NTC-Eingangstyp | : NTC (10 kΩ @ 25 °C) |
| PTC-Eingangstyp | : PTC (1000 Ω @ 25 °C) |
| Temperaturwiderstandseingangstyp | : PT-100 IEC751 (ITS90) |
| Feuchtigkeitseingangstyp | : 0/2..10 V---, 0/4..20 mA--- oder ProNem Mini PMI-P |
| Genauigkeit | : ± 1 % vom Endwert |
| Sensorbruchschutz | : Gehoben |
| Steuerungsform | : PID oder ON / OFF (EIN/AUS) |
| Relaisausgang | : 5 A @ 250 V ~ bei ohmscher Last (Wärmeleistung) |
| : 3 A @ 250 V ~ bei ohmscher Last (Befeuchtung, Alarm und Bruthorde-Wender-Ausgang) | |
| Optionaler SSR-Treiberausgang | : Maximum 30 mA, Maximum 15 V |
| Temperaturanzeige | : 8 mm Rot 4-stellige LED-Anzeige |
| Feuchtigkeitsanzeige | : 8 mm Grün 4-stellige LED-Anzeige |
| LED-Anzeigen | : P (Grün), %(Grün), C (Rot), F (Rot), Alarm (Rot), Befeuchterleistung (Rot), Bruthorde-Wenderleistung (Rot), Wärmeleistung (Rot) |
| Interner Summer | : ≥ 83 dB |
| Zulassungen | : € , ERC |
- Andere Informationen
| ESM-3722(77x35 DIN-Größe) | A | B | C | D | E | F | G | H | / | U | V | W | Z | ||||||
| 0 | / | / | 0 | ||||||||||||||||
| VersorgungsspannungA | |||||||||||||||||||
| 2 | 24 V~ (±%15) 50/60 Hz - 1,5 VA | ||||||||||||||||||
| 3 | 24 V~ (±%15) 50/60 Hz - 1,5 VA | ||||||||||||||||||
| 4 | 115 V~ (±%15) 50/60 Hz - 1,5 VA | ||||||||||||||||||
| 5 | 230 V~ (±%15) 50/60 Hz - 1,5 VA | ||||||||||||||||||
| 8 | 10 - 30 V = 1,5 W | ||||||||||||||||||
| B | Temperatursensoreingang | Skala (°C/°F) | |||||||||||||||||
| 1 | PT 100, IEC751(ITS90) | 0°C/32°F; 100°C/212°F | |||||||||||||||||
| 2 | PTC (Not-1) | 0°C/32°F;100°C/212°F | |||||||||||||||||
| 3 | NTC (Not-1) | 0°C/32°F;100°C/212°F | |||||||||||||||||
| 4 | 0/2..10 Vdc Spannungseingang | Benutzerdefiniert | |||||||||||||||||
| 5 | 0/4..20 mA Stromeingang | Benutzerdefiniert | |||||||||||||||||
| 6 | ProNem Mini PMI-P | -20°C/-4°F ; 80°C/176°F | |||||||||||||||||
| C | Feuchtigkeitssensoreingang | Skala (%) | |||||||||||||||||
| 4 | 0/2..10 Vdc Spannungseingang | 0% - 100% | |||||||||||||||||
| 5 | 0/4..20 mA Stromeingang | 0% - 100% | |||||||||||||||||
| 6 | ProNem Mini PMI-P | 0% - 100% | |||||||||||||||||
| E | Wärmeleistung |
| 1 | Relaisausgang (5 A @ 250 V ~, bei ohmscher Last 1NC, 1 NO) |
| 2 | SSR-Treiberausgang (Maximum 30 mA, Maximum 15 V) |
| FG | Befeuchterleistung |
| 01 | Relaisausgang (3 A @ 250 V ~, bei ohmscher Last,1 NO) |
| HI | Bruthorde-Wenderleistung |
| 01 | Relaisausgang (3 A @ 250 V ~, bei ohmscher Last,1 NO) |
| U | Alarmausgang |
| 1 | Relaisausgang (3 A @ 250 V ~, bei ohmscher Last,1 NO) |
| V | Im ESM-3722 enthaltener Temperatursensor |
| 0 | Keiner |
| 1 | PTC-M6L40.K1.5 (PTC Luftsonde mit 1,5 m Silikonkabel) |
| 2 | PTCS-M6L30.K1.5.1/8" (PTC Flüssigkeitssonde mit 1,5 m Silikonkabel) |
| 3 | NTC-M5L20.K1.5 (NTC Sensor, geformter Thermoplast mit 1,5 m Kabel für Kühlungsanwendungen) |
| 4 | NTC-M6L50.K1.5 (NTC Sensor Edelstahlgehäuse mit 1,5 m Kabel für Kühlungsanwendungen) |
| 7 | ProNem Mini PMI-P.PT (Pt100 Temperatur- und Feuchtesensor mit 2,5 m Kabel) |
| 9 | Kunde |
Alle Bestellinformationen des ESM-3722 Brutreglers sind auf der obigen Tabelle angegeben. Der Benutzer kann die geeignete Gerätekonfiguration anhand der Informationen und Codes aus der Tabelle zusammenstellen und sie in Bestellnummern konvertieren. Zuerst muss man die Versorgungsspannung bestimmen, und anschließend die anderen. Bitte füllen Sie die Felder für die Bestellnummern gemäß Ihren Bedürfnissen aus. Bitte kontaktieren Sie uns, falls Ihre Bedürfnisse vom
Hinweis-1: Wenn Eingangstyp PTC oder NTC ausgewählt wird (B = 2, 3), wird der Temperatursensor mit dem Gerät geliefert. Aus diesem Grund muss bei Auswahl des Eingangstyps PTC der Sensortyp (V = 0,1 oder 2) oder bei Auswahl des Eingangstyps NTC der Sensortyp (V = 0,3 oder 4) in den Bestellinformationen angegeben werden.
