MANUAL DE USUARIO ESM-3721HT Emko

230 V\~(‰15) 50/60 Hz,

115 V(‰15) 50/60 Hz,

24 V\~(‰15) 50/60 Hz,

24 V=15) 50/60 Hz,

10...30 V=4,5 W

ESM-3722 Tamaño DIN 77 x 35 Controlador Hatcher digital

• 4 dígitos para la pantalla de temperatura
• 4 dígitos para la pantalla de humedad
• Entrada del sensor de temperatura NTC, PTC, PT-100, 0/2..10V, 0/4..20 mA o ProNem Mini PMI-P (Se debe determinar en el pedido.)
• Entrada del sensor de humedad 0/2..10 V, 0/4..20mA o ProNem Mini PMI-P (Se debe determinar en el pedido.)
• 4 salidas Salida de control de calor Salida del rotador de la huevera Salida de control de humedad Salida de control de alarma
• Salidas de relé o de la unidad de control del SSR (Se debe determinar en el pedido.)
• Control de temperatura seleccionable (PID o ON/OFF)
• PID de auto-ajuste
• Límites del valor definido
• Inicio manual del rotador de la huevera desde el panel frontal
• Parámetros de alarma
• Alarma sonora interna ajustable según las situaciones de la alarma
• Protección por contraseña para el modo de programación
• Marca CE según normas europeas

1. Prefacio

Los controladores Hatcher de la serie ESM 3722 están diseñados para controlar el proceso de Hatcher. El dispositivo se puede utilizar fácilmente con PID o con la forma de control On-Off y el inicio manual de las propiedades del rotador de la huevera.

1.1 Calificaciones ambientales

Temperatura de funcionamiento : de -20 a 70 °C

Humedad de funcionamiento máx.: 90% de humedad relativa (sin condensación)

Altitud : hasta 2000 m

Condiciones prohibidas:

Atmósfera corrosiva

Atmósfera explosiva

Aplicaciones domésticas

(La unidad solo está destinada a aplicaciones industriales)

1.2. Especificaciones generales

Estándar

230 V (%15) 50/60 Hz\~

Tensión de alimentación

opcional

115 V(±%15) 50/60 Hz

24 V-(±%15) 50/60 Hz

24 V(±%15) 50/60 Hz

10 - 30 V =

PTC, NTC, PT-100

0/2..10 V, 0/4..20 mA o

ProNem Mini PMI-P

0/2..10V, 0/4..20 mA o

ProNem Mini PMI-P

ESM-3722

Entrada de fuente

de alimentación

Entrada del sensor

de temperatura

Entrada del sensor

Salida

Salida

Salida

Salida

Calor

Humedad

Salida del rotador

de la huevera

Alarma

1.3 Instalación

Se recomienda una inspección visual de este producto antes de instalarse para detectar posibles daños ocasionados durante el envío. Es su responsabilidad asegurarse de que este producto sea instalado por técnicos mecánicos y eléctricos cualificados.

Si hay peligro de accidentes graves resultantes de un fallo o defecto en esta unidad, apague el sistema y retire la conexión eléctrica del dispositivo del sistema.

La unidad se suele suministrar sin un conmutador de fuente de alimentación ni un fusible. Se necesita el uso de un fusible o un conmutador de alimentación.

Asegúrese de utilizar la tensión de alimentación nominal para proteger la unidad contra daños y evitar fallos.

Mantenga la alimentación apagada hasta finalizar todo el cableado para evitar descargas eléctricas y problemas con la unidad.

No intente nunca desmontar, modificar ni reparar esta unidad. Las alteraciones de la unidad pueden dar lugar a un funcionamiento incorrecto, descargas eléctricas o incendios.

No se debe usar la unidad en atmósferas gaseosas explosivas o inflamables.

Al colocar el equipo en el orificio del panel de metal durante la instalación mecánica, algunas rebabas de metal pueden provocar daños en las manos, por ello debe tener cuidado.

El montaje del producto en un sistema se debe realizar con sus bridas de fijación. No realice el montaje del dispositivo con una brida de fijación inadecuada. Asegúrese de que el dispositivo no se caiga al realizar el montaje.

Es responsabilidad suya si este equipo se utiliza de una forma no especificada en este manual de instrucciones.

1.4 Garantía

EMKO Elektronik garantiza que el equipo suministrado no presenta ningún defecto en el material ni en la fabricación. Esta garantía tiene una duración de dos años. Este periodo de garantía comienza a partir de la fecha de entrega. Esta garantía es vigente si el cliente desempeña completamente las tareas y responsabilidades que se determinan en el documento de la garantía y en el manual de instrucciones.

1.5 Mantenimiento

Las reparaciones solamente las debe realizar el personal formado y especializado. Corte la corriente del dispositivo antes de acceder a las piezas internas.

No limpie la carcasa con disolventes con base de hidrocarburo (gasolina, tricloroetileno, etc.). El uso de dichos disolventes puede reducir la fiabilidad mecánica del dispositivo. Utilice un paño humedecido en alcohol etílico o agua para limpiar la carcasa de plástico externa.

1.6 Empresa fabricante

Información del fabricante:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA/TURKEY

Teléfono : [phone]

Fax : [phone]

Información de reparación y mantenimiento:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA /TURKEY

Teléfono : [phone]

Fax : [phone]

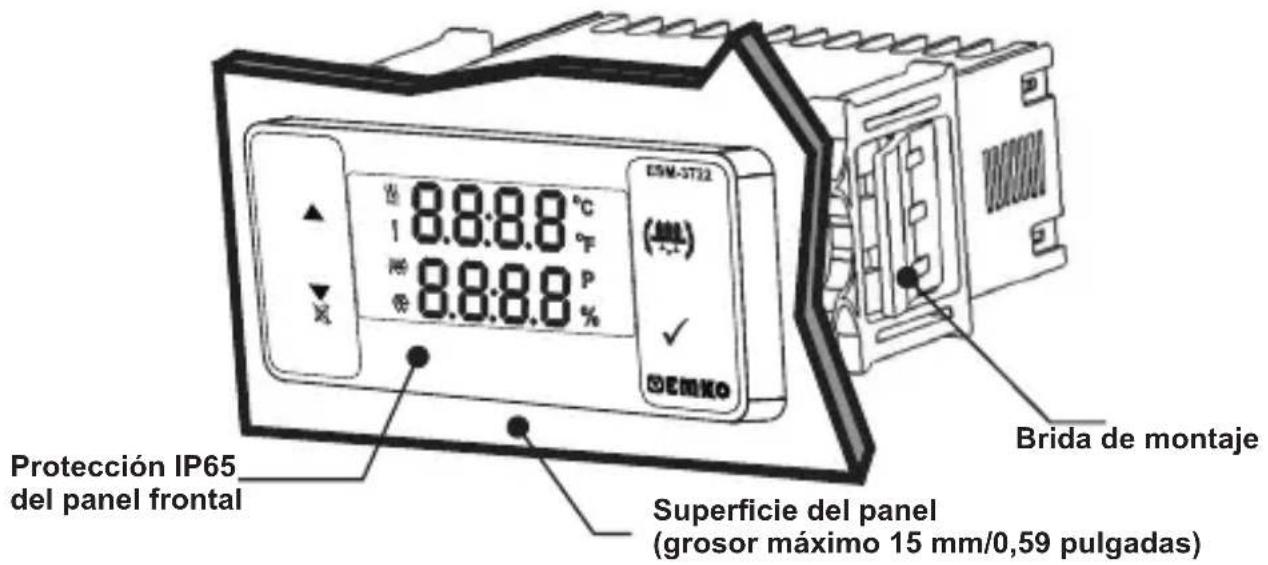

2. Descripción general

E5M-3T22 8.8:8.8 °C 1 8.8:8.8 °F 8.8:8.8 P 8.8:8.8 % EMMO Protección IP65 del panel frontal Superficie del panel (grosor máximo 15 mm/0,59 pulgadas) Brida de montaje

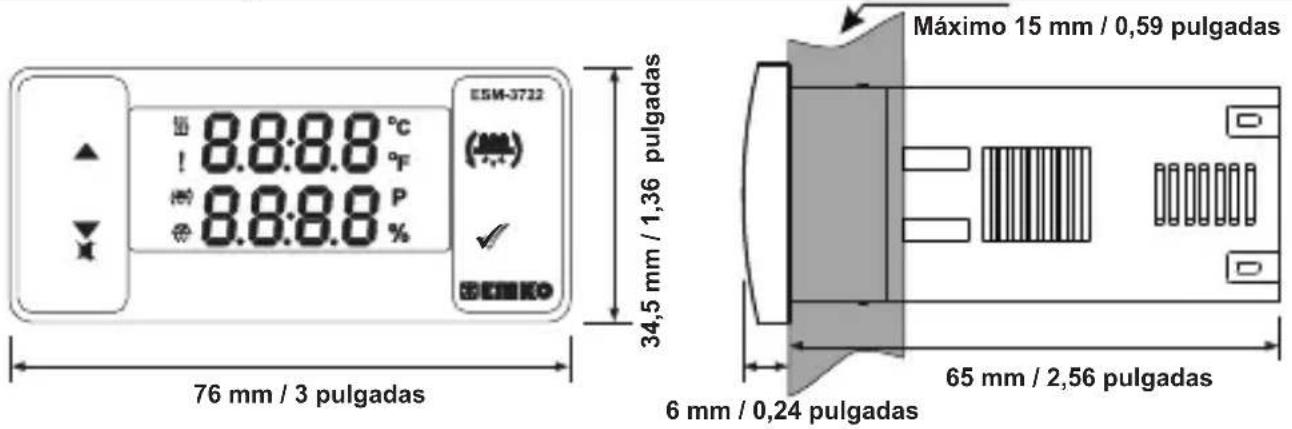

2.1 Vista frontal y dimensiones del controlador Hatcher ESM-3722

E5M-3722 8.8:8.8 °C ! 8.8:8.8 °F 8.8:8.8 P 8.8:8.8 % 34,5 mm / 1,36 pulgadas 76 mm / 3 pulgadas Máximo 15 mm / 0,59 pulgadas 6 mm / 0,24 pulgadas 65 mm / 2,56 pulgadas

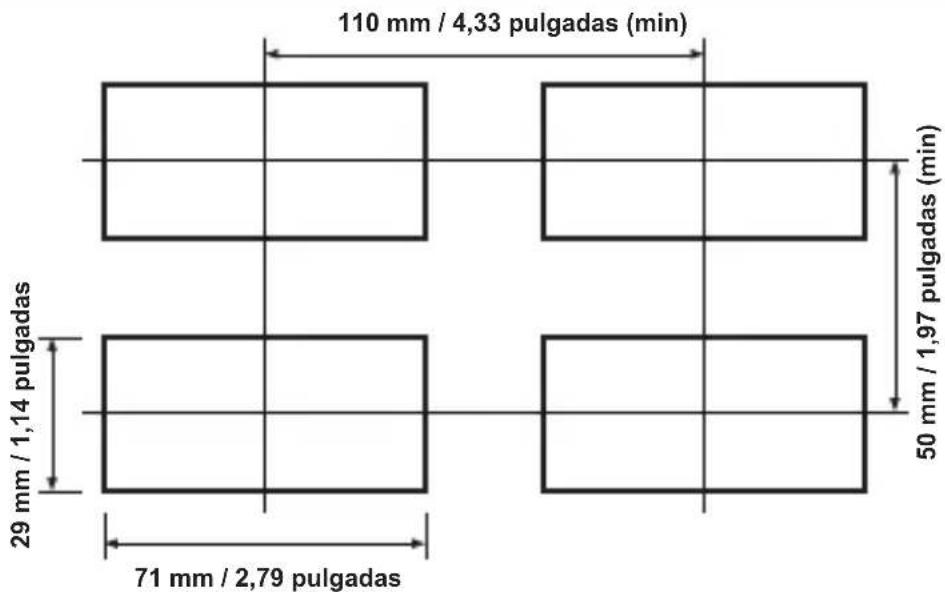

2.2 Encastre del panel

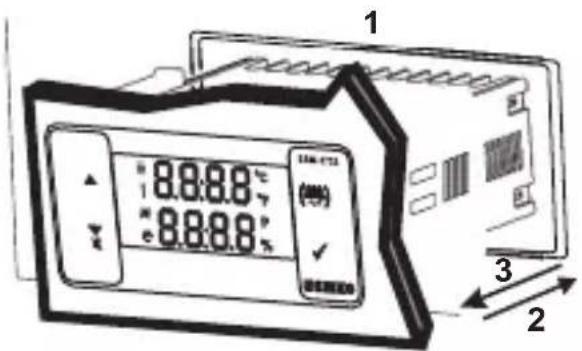

2.3 Montaje y eliminación del panel

1 8.8:8.8 °C 8.8:8.8 °C (000) ✓ 3 2

1-Antes de montar el dispositivo en su panel, asegúrese de que el encastre es del tamaño adecuado. 2-Inserte el dispositivo a través del encastre. Si las bridas de montaje se encuentran en la unidad, extráigalas antes de introducir la unidad en el panel. 3-Inserte las bridas de montaje en las tomas de fijación localizadas a la izquierda y a la derecha del dispositivo y asegúrese de inmovilizar completamente la unidad en el panel.

8.8.8.8 °C L 8.8.8.8 °F 9 8.8.8.8 %A 1 2

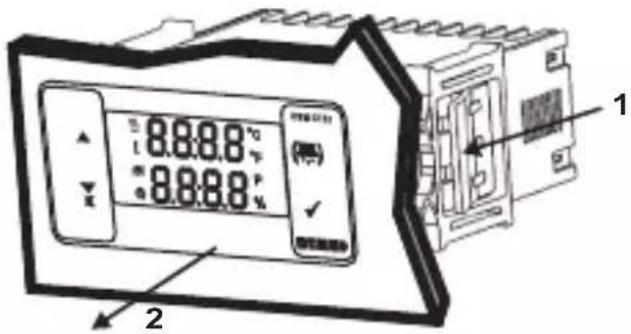

1-Tire de las bridas de fijación de las tomas de fijación de la derecha e izquierda. 2-Extraiga la unidad por la parte delantera del panel.

Antes de eliminar la unidad del panel, desactive la unidad y el sistema relacionado.

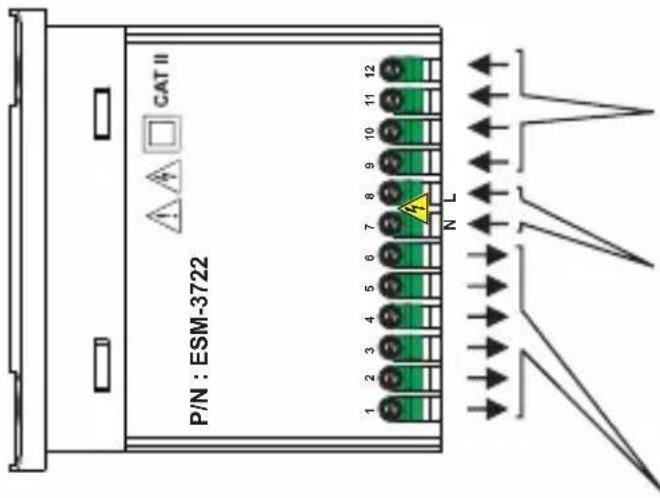

3. Diagrama de cableado eléctrico

CAT II P/N : ESM-3722 1 2 3 4 5 6 7 8 9 10 11 12 N L

Entrada del sensor de temperatura

NTC, PTC, PT-100 o

ProNem Mini PMI-P

Se debe determinar en el pedido.

Entrada del sensor de humedad

0/2..10V, 0/4..20mA o

ProNem Mini PMI-P

Se debe determinar en el pedido.

Tensión de alimentación

230 V\~(‰15) 50/60 Hz,

115 V(‰) 50/60 Hz,

24 V\~(‰15) 50/60 Hz,

24 V\~15) 50/60 Hz,

10...30 V=4.5 W

Se debe determinar en el pedido.

Salidas de relé

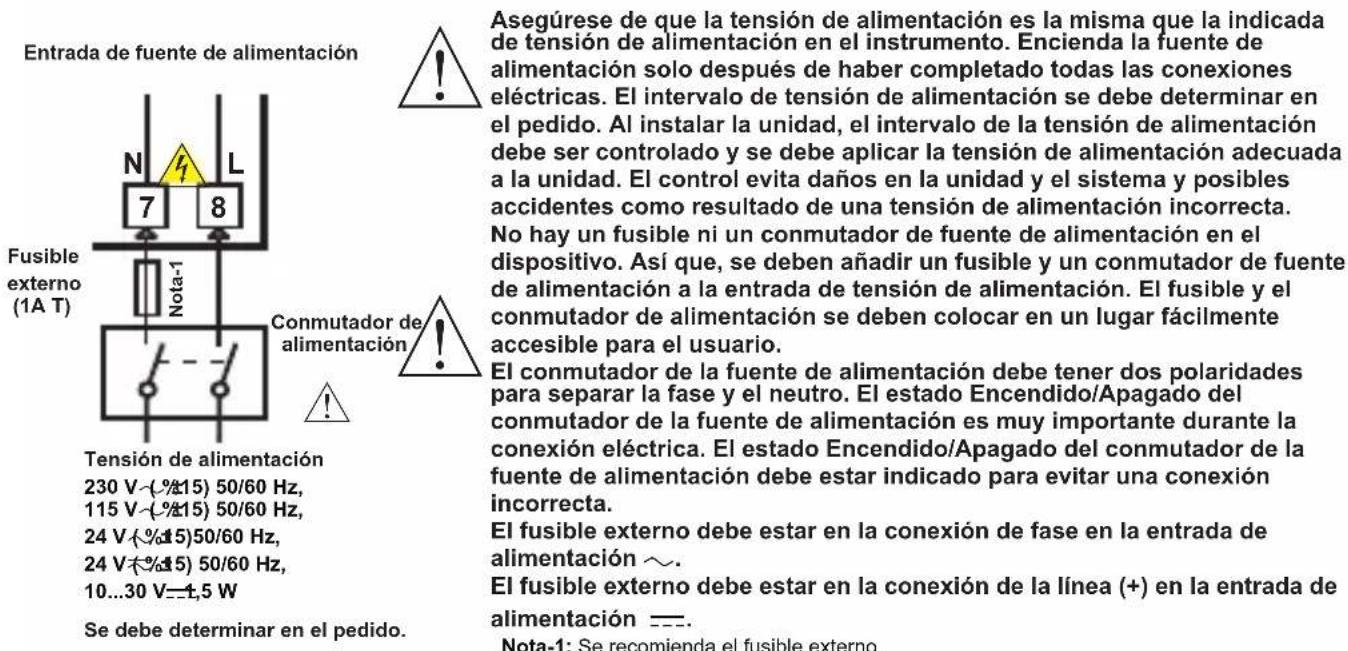

3.1 Conexión de la entrada de la tensión de alimentación del dispositivo

Entrada de fuente de alimentación Fusible externo (1A T) N 7 L Nota-1 Conmutador de alimentación Tensión de alimentación 230 V~(%15) 50/60 Hz, 115 V~(%15) 50/60 Hz, 24 V~(%15)50/60 Hz, 24 V~(%15) 50/60 Hz, 10...30 V=1.5 W Se debe determinar en el pedido. Asegúrese de que la tensión de alimentación es la misma que la indicada de tensión de alimentación en el instrumento. Encienda la fuente de alimentación solo después de haber completado todas las conexiones eléctricas. El intervalo de tensión de alimentación se debe determinar en el pedido. Al instalar la unidad, el intervalo de la tensión de alimentación debe ser controlado y se debe aplicar la tensión de alimentación adecuada a la unidad. El control evita daños en la unidad y el sistema y posibles accidentes como resultado de una tensión de alimentación incorrecta. No hay un fusible ni un conmutador de fuente de alimentación en el dispositivo. Así que, se deben añadir un fusible y un conmutador de fuente de alimentación a la entrada de tensión de alimentación. El fusible y el conmutador de alimentación se deben colocar en un lugar fácilmente accesible para el usuario. El conmutador de la fuente de alimentación debe tener dos polaridades para separar la fase y el neutro. El estado Encendido/Apagado del conmutador de la fuente de alimentación es muy importante durante la conexión eléctrica. El estado Encendido/Apagado del conmutador de la fuente de alimentación debe estar indicado para evitar una conexión incorrecta. El fusible externo debe estar en la conexión de fase en la entrada de alimentación ~. El fusible externo debe estar en la conexión de la línea (+) en la entrada de alimentación —. Nota-1: Se recomienda el fusible externo.

3.2 Etiqueta del dispositivo y diagrama de conexión

DIAGRAMA DE CONEXIÓN DE 230V ∼

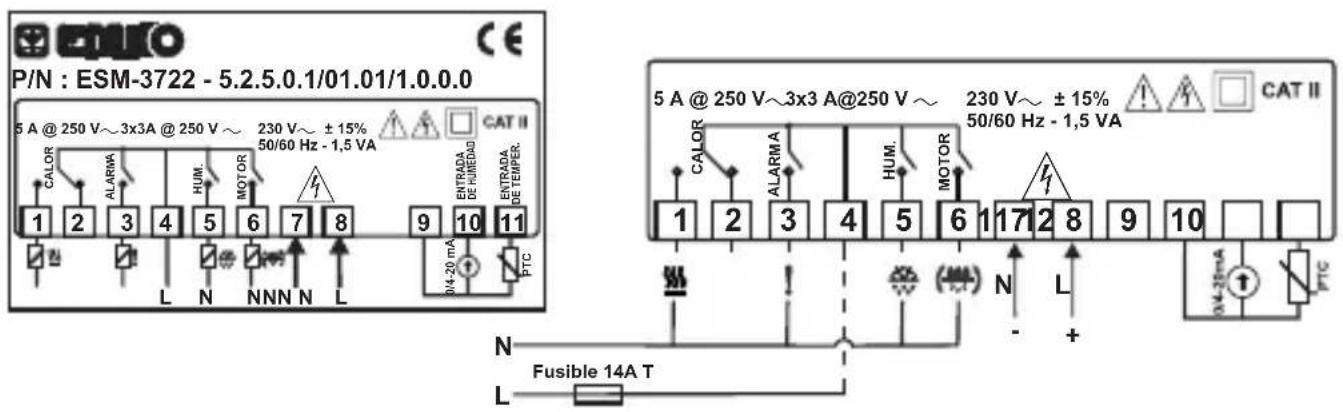

Conexión de la entrada del sensor de humedad de 0/4 a 20 mA y la temperatura de PTC

P/N : ESM-3722 - 5.2.5.0.1/01.01/1.0.0.0 5 A @ 250 V~ 3x3A @ 250 V ~ 230 V~ ± 15% 50/60 Hz - 1,5 VA CALOR ALARMA HUM. MOTOR ENTRADA DE FUREDAD ENTRADA DE TEMPER. 1 2 3 4 5 6 7 8 9 10 11 L N NNN N L PTC 5 A @ 250 V~3x3 A@250 V ~ 230 V~ ± 15% 50/60 Hz - 1,5 VA CALOR ALARMA HUM. MOTOR ENTRADA DE FUREDAD ENTRADA DE TEMPER. 1 2 3 4 5 6 7 8 9 10 N L + - Fusible 14A T CAT II

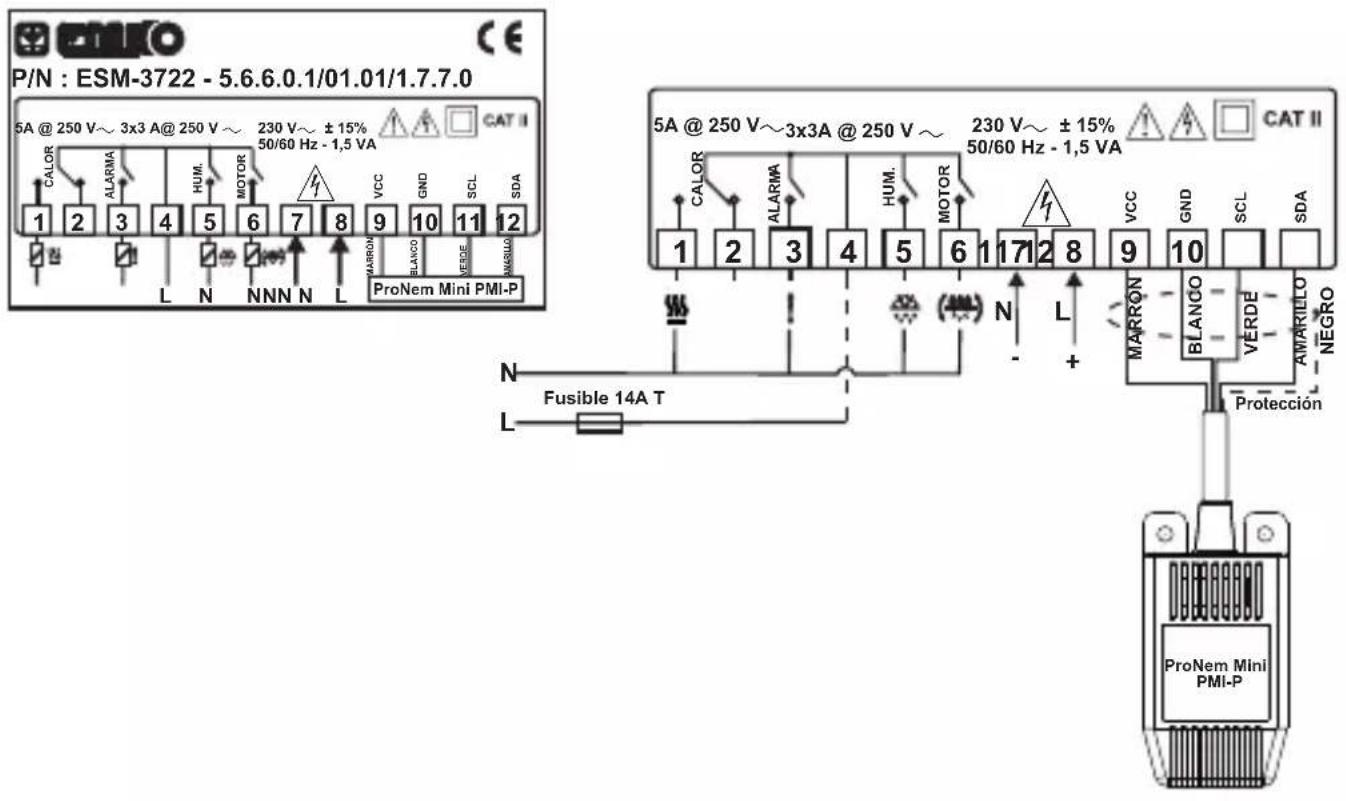

Conexión de la entrada del sensor de humedad y temperatura de ProNem Mini PMI-P

P/N : ESM-3722 - 5.6.6.0.1/01.01/1.7.7.0 5A @ 250 V~ 3x3 A@ 250 V~ 230 V~ ± 15% 50/60 Hz - 1,5 VA CALOR ALARMA HUM. MOTOR VCC GND SCL SDA 1 2 3 4 5 6 7 8 9 10 11 12 L N NNN N L MARRON BLANCO VERDE AWARILLO PRONem Mini PMI-P 5A @ 250 V~3x3A @ 250 V~ 230 V~ ± 15% 50/60 Hz - 1,5 VA CALOR ALARMA HUM. MOTOR VCC GND SCL SDA 1 2 3 4 5 6 7 8 9 10 L N L + + MARRON BLANCO VERDE AWARILLO PRONem Mini PMI-P Protección

Nota: El pasador de la protección (Negro) se debe conectar al número 10 (GND) del bloque terminal.

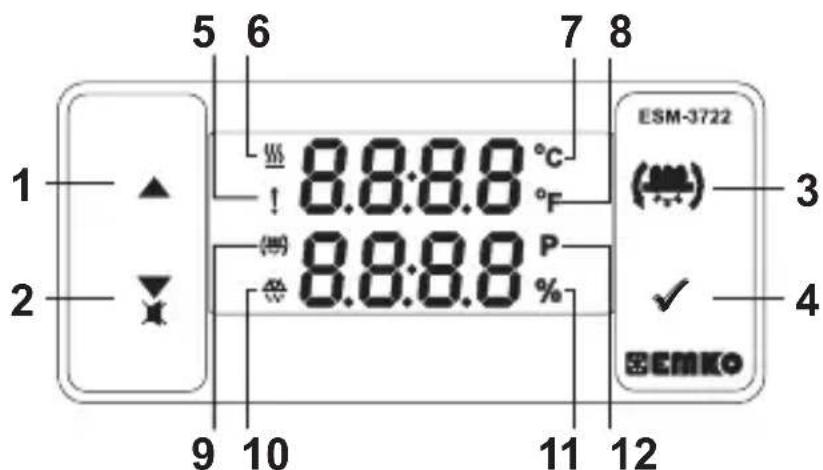

4. Definición del panel frontal y acceso a los menús

5 6 7 8 1 ▲ 8.8:8.8 °C ↑ ! °F (等) 8.8:8.8 P 2 ⬆ EMKO 9 10 11 12 ESM-3722 (等) ✓ 4

DEFINICIONES DE LOS BOTONES

1. Botón de Aumento:

** En la pantalla principal de operaciones, pulse este botón para cambiar el valor del sensor de humedad y de temperatura de la pantalla.
** Se utiliza para aumentar el valor en el modo de programación y las pantallas de ajuste de la humedad y la temperatura.

2. Botón de disminución, silenciar alarma sonora:

** Se utiliza para disminuir el valor en el modo de programación y la pantalla de ajuste.
** Se utiliza para silenciar la alarma sonora.

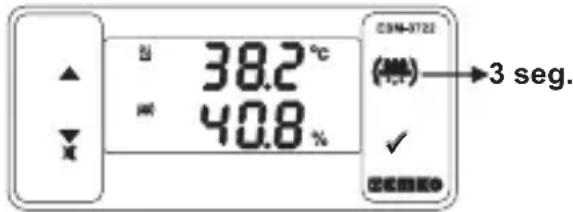

3. Botón de inicio manual del funcionamiento del rotador de la huevera:

** En la pantalla principal de operaciones, si se pulsa este botón de inicio del motor. Cuando se suelta, el inicio del motor se volverá pasivo y el motor se detiene.

4. Botón Set (Ajuste):

** En la pantalla principal de operaciones; si se pulsa este botón por primera vez, se mostrará el valor definido de temperatura. El valor puede cambiar con los botones de aumento y disminución. Al pulsar el botón Set (Ajuste) de nuevo, el valor se guarda y el valor definido de humedad se mostrará a continuación. El valor puede cambiar con los botones de aumento y disminución. Al pulsar el botón Set (Ajuste) de nuevo, el valor se guarda y vuelve a la pantalla principal de operaciones.

** Para acceder a la pantalla de programación; en la pantalla principal de operaciones, mantenga pulsado este botón durante 5 segundos.
** Se utiliza para guardar el valor en el modo de programación y la pantalla de ajuste (temperatura o humedad).

DEFINICIONES LED

5. Led de la alarma:

** Está activado en los estados de la alarma.

6. Led de salida de calor (Rojo):

** Este led indica que la salida de calor está activada.

7. Led de Celsius:

** Indica que el dispositivo está en el modo de °C.

** Indica que el dispositivo está en el modo de °F.

9. Led de salida del rotador de la huevera:

** Este led indica que la salida del rotador de la huevera está activada.

10. Led de salida de humedad:

** Este led indica que la salida de humedad está activada.

11. Led del signo de porcentaje:

** Indica que el dispositivo está en la pantalla de ajuste de la humedad.

12. Led de programa:

** Indica que el dispositivo está en el modo de programación.

5. Cambiar y guardar el valor establecido de temperatura y de humedad

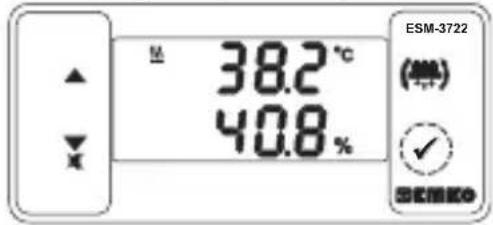

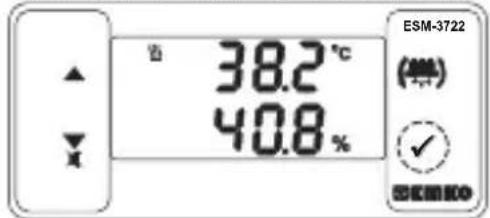

Pantalla principal de operaciones

38.2°C 40.8% ESM-3722 (###) OK

Cuando se pulsa el botón SET (Ajuste), el led "S" se activará y se mostrará el valor definido de la temperatura.

Pantalla del valor establecido de temperatura

tSET 38.1 ESM-3722 (###) ✓ SEMKO

Cuando se pulsa el botón SET (Ajuste), se puede guardar el valor definido de temperatura.

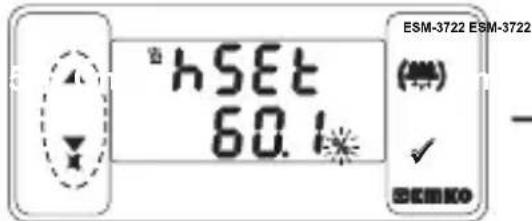

Pantalla del valor definido de humedad

hSET 60.1 ESM-3722 ESM-3722 (###) ✓ SEMKO

El valor definido de la humedad puede cambiar con los botones de aumento y disminución.

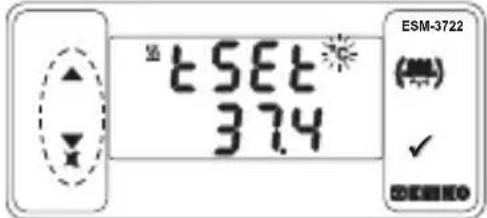

Pantalla del valor establecido de temperatura

tSET 374 ESM-3722 (000) ✓

El valor definido de la temperatura se puede cambiar con los botones de aumento y disminución.

Pantalla del valor definido de humedad

hSET 60.0 ESM-3722 (###) ✓ DEEMKO

Va a la pantalla del valor definido de humedad.

Pantalla del valor definido de humedad

Al pulsar el botón SET (Ajuste), se puede guardar el valor definido de humedad. Vuelva a la pantalla principal de operaciones.

Parámetro del valor definido de temperatura (Predeterminado = 37,7 °)

Valor definido de temperatura, se puede programa entre el valor mínimo definido de temperatura y el valor máximo definido de temperatura.

Parámetro del valor definido de la humedad (Predeterminado = 60%)

Valor definido de humedad, se puede programa entre el valor mínimo definido de humedad hSUL y el valor máximo definido de temperatura hSUB.

Si no se realiza ninguna operación en el modo de cambio del valor definido de humedad y el modo de cambio del valor definido de temperatura durante 20 segundos, el dispositivo vuelve a la pantalla principal de operaciones automáticamente.

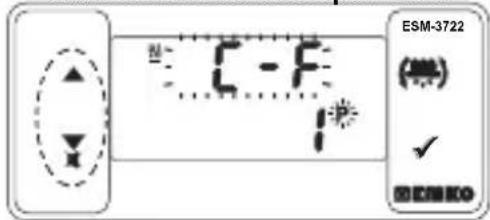

5.1 Lista de parámetros de modos de programación

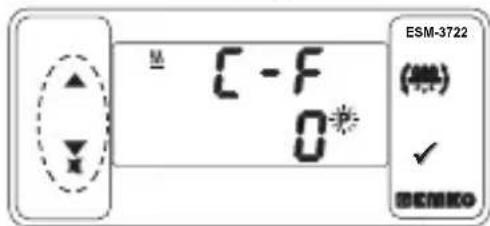

Valor del parámetro de selección del a unidad de temperatura (Predeterminado = 0)

°C seleccionados. °F seleccionados.

Parámetro de activación del separador decimal (Predeterminado = 0)

Ninguno.
Solo los parámetros de temperatura con separador decimal.
Solo los parámetros de humedad con separador decimal.
Solo los parámetros de humedad y temperatura con separador decimal.
Nota: Cuando el valor de los parámetros de C-F o Pnt cambian, los valores de los parámetros kSEt kHSr kSul kSuh toFt tASb hRlh hAul tAuh hSET hhSt hSul hSuh hoFt hRST hRlh hAul y hRuh deberían cambiarse de forma correspondiente.

5.1 Lista de parámetros de modos de programación

Nota: Se muestran los parámetros E551, EupL y E1ol, si se selecciona el tipo de entrada analógica del sensor de temperatura (de 0/2 a 10 V o de 0/4 a 20 mA).

Parámetro de selección de la escala del sensor de temperatura (Predeterminado = 0) El intervalo de entrada analógico (Temperatura) se determina con este parámetro.

0..10 V(1) o 0..20 mA(2) 2..10 V(1) o 4..20 mA(2)

Parámetro de límite reducido de la escala del sensor de temperatura: (Predeterminado = 0)

Se puede ajustar de -1999 a [_0P_Lt] -1). En este valor, la entrada analógica se vuelve; Si [_0S_Lt]=0 , según el tipo de dispositivo 0 V (1)---=0 mA ^(2) Si [_0S_Lt]=1 , según el tipo de dispositivo 2 V (1)---=4 mA ^(2)

Parámetro de límite superior de la escala del sensor de temperatura: (Predeterminado = 100)

Se puede ajustar de (Elot +1) a 9999. En este valor, la entrada analógica se vuelve; Según el tipo de dispositivo 10 V ^(1) ---o 20 mA ^(2) ---

Nota: Se muestran los parámetros [Lol], [uPl] si se selecciona el tipo de entrada analógica del sensor de temperatura.

Parámetro PID o ON/OFF (Encendido/Apagado) de selección del control de temperatura (Predeterminado = 0)

Nota: Si se selecciona este parámetro 0, no se observarán los parámetros PID (EUnE, P, S, d, E). Si se selecciona este parámetro 1, no se observará el parámetro khsb.

El parámetro de selección de ajuste automático (ajuste del ciclo límite) (Predeterminado = n _a )

no El dispositivo no realiza la operación (ajuste del ciclo límite). YES El dispositivo realiza el funcionamiento.

PID - Parámetro de control proporcional (Predeterminado = 1.0) El valor de este parámetro se puede ajustar de 0.0 a 100.0

PID - Parámetro integral (Predeterminado = 300)

El valor de este parámetro se puede ajustar de 0 a 3600.

PID - Parámetro derivado (Predeterminado = 60)

El valor de este parámetro se puede ajustar de 0 a 999.9.

PID - Parámetro de tiempo del periodo (Predeterminado = 1)

El valor de este parámetro se puede ajustar de 1 a 150 segundos.

PID - Parámetro de protección de temperatura (Predeterminado OFF)

Cuando se realiza la operación PID, la salida de calefacción se apaga si el valor de la temperatura supera el valor definido por. ☐SP. Cuando el valor es 0 o 0.0, si se presiona el botón para disminuir el valor, aparece, ☐OFF esta función está desactivada. De 1 a 10 °C para NTC, PTC, PT-100 (0 °C, 100 °C), de 1 a 18 °F para NTC, PTC, PT-100 (32 °F, 212 °F), de 0,1 a 10.0 °C para NTC, PTC, PT-100 (0.0 °C, 100.0 °C), de 0.1 a 18.0 °F para NTC, PTC, PT-100 (32.0 °F, 212.0 °F), de 1 a 10 °C para ProNem Mini PMI-P (-20 °C, 80 °C), de 1 a 18 °F para ProNem Mini PMI-P (-4 °F, 176 °F), de 0.1 a 10.0 °C para ProNem Mini PMI-P (-20.0 °C, 80.0 °C), de 0.1 a 18.0 °F para ProNem Mini PMI-P (-4.0 °F, 176.0 °F).

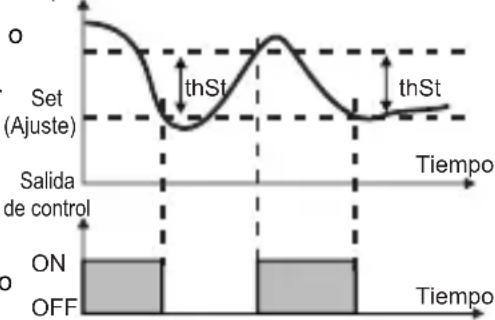

Parámetro de histéresis para la temperatura (Predeterminado = 0,1 °C)

de 1 a 10°C para NTC, PTC, PT-100 (0°C; 100°C);

de 1 a 18°F para NTC, PTC, PT-100 (32°F; 212°F);

de 0,1 a 10,0°C para NTC, PTC, PT-100 (0,0°C; 100,0°C);

de 0,1 a 18,0°F para NTC, PTC, PT-100 (32,0°F; 212,0°F);

de 1 a 10°C para ProNem Mini PMI-P (-20°C; 80°C);

de 1 a 18°F para ProNem Mini PMI-P (-4°F; 176°F);

de 0,1 a 10,0°C para ProNem Mini PMI-P (-20,0°C; 80,0°C);

de 0,1 a 18,0°F para ProNem Mini PMI-P (-4,0°F; 176,0°F).

En el algoritmo de control ON/OFF

(Activado/Desactivado), se intenta mantener el valor de temperatura igual al valor definido por la apertura o cierre del último elemento de control. En el sistema con control ON/OFF (Activado/Desactivado), el valor de la temperatura oscila continuamente. La amplitud (A o el periodo de oscilación del valor de temperatura alrededor del valor definido cambia en función del sistema de control. Para reducir el periodo de oscilación del valor de temperatura, se forma una zona umbral por debajo o alrededor del valor definido y esta zona se llama histéresis.

Temperatura

Parámetro del valor mínimo definido de temperatura (Predeterminado = 10,0°C)

El valor definido de temperatura no puede ser inferior a este valor. El valor de este parámetro se puede ajustar del valor mínimo de la escala del dispositivo al parámetro del valor máximo definido de temperatura 50h.

Parámetro del valor máximo definido de temperatura (Predeterminado = 40,0 °C)

El valor definido de temperatura no puede ser superior a este valor. El valor de este parámetro se puede ajustar del parámetro del valor mínimo definido de temperatura al valor máximo de la escala del dispositivo.

Parámetro de compensación del sensor de temperatura (Predeterminado = 0)

de -10 a 10°C, NTC, PTC, PT-100 (0°C; 100°C);

de -18 a 18°F, NTC, PTC, PT-100 (32°F; 212°F);

de -10,0 a 10,0°C, NTC, PTC, PT-100 (0,0°C; 100,0°C);

de -18,0 a18,0°F, NTC, PTC, PT-100 (32,0°F; 212,0°F);

de -10 a 10°C, ProNem Mini PMI-P (-20°C; 80°C);

de -18 a 18°F, ProNem Mini PMI-P (-4°F; 176°F);

de -10,0 a 10,0°C, ProNem Mini PMI-P (-20,0°C; 80,0°C);

de -18,0 a18,0°F, ProNem Mini PMI-P (-4,0°F; 176,0°F).

Parámetro de selección de la escala del sensor de humedad (Predeterminado = 0)

El intervalo de entrada analógico se determina con este parámetro.

0..10 V ^(1)(2) o 0..20 mA—

2..10 V= o 4..20 mA (2)(1)---

Nota: no se observa el dispositivo de tipo ProNem Mini PMI-P del parámetro hSSL.

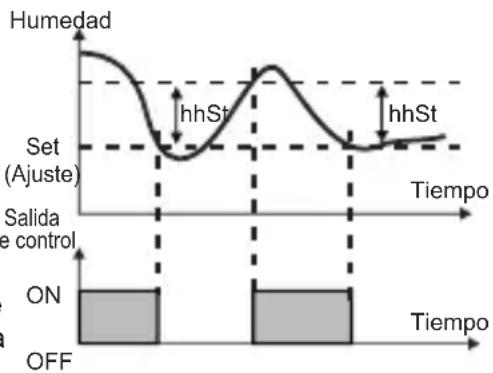

Parámetro de histéresis para humedad (Predeterminado = 1)

De 1 a 10 para el sensor de humedad (0% de humedad relativa, 100% de humedad relativa) De 0,1 a 10,0 para el sensor de humed. (0,0% de humed. relativa, 100,0% de humed. relativa)

En el algoritmo de control ON/OFF

(Activado/Desactivado), se intenta mantener el valor de humedad igual al valor definido por la apertura o cierre del último elemento de control.

En el sistema con control ON/OFF

(Activado/Desactivado), el valor de la temperatura oscila continuamente. La amplitud o el periodo de oscilación del valor de temperatura alrededor del valor definido cambia en función del sistema de control. Para reducir el periodo de oscilación del valor de temperatura, se forma una zona umbral por debajo o alrededor del valor definido y esta zona se llama histéresis.

Parámetro del valor mínimo definido de humedad (Predeterminado = valor mínimo de la escala del dispositivo) - El valor definido de humedad no puede ser inferior a este valor.

El valor de este parámetro se puede ajustar del valor mínimo de la escala del dispositivo al parámetro del valor máximo definido de humedad.

Parámetro del valor máximo definido de humedad (Predeterminado = valor máximo de la escala del dispositivo) - El valor definido de humedad no puede ser superior a este valor. El valor de este parámetro se puede ajustar desde el valor mínimo definido de humedad al valor máximo de la escala del dispositivo.

Parámetro de compensación del sensor de humedad (Predeterminado = 0,0)

De -10 a 10 para el sensor de humedad (0% de humed. relativa; 100% de humed. relativa)

De -10,0 a 10,0 para el sensor de humed. (0,0% de humed. relat.; 100,0% de humed. relativa)

Cantidad de disminución de la humedad para el control de puerta abierta (Predeterminado = )

Para detectar que la puerta está abierta, la humedad debe reducirse en la cantidad definida por el parámetro Hdd en el tiempo definido por el parámetro HdCt De -5 a 20 para el sensor de humedad (0% RH, 100% RH) De 5.0 a 20.0 para Sensor de humedad (0.0% RH, 100.0% RH)

Si se presiona el botón de disminución de valor mientras el valor del parámetro es 5 o 5.0, se muestra, oFF y esta función se desactiva y no se observan los parámetros HdCt _Hddt

Parámetro de tiempo de control de cantidad de disminución de humedad para control de puerta abierta (predeterminado = 20)

Para detectar que la puerta está abierta, la humedad debe reducirse en la cantidad definida por el parámetro Hdd en el tiempo definido por el parámetro HdCt

Tiempo de apagado del parámetro de salida de humedad para el control de puerta abierta (valor predeterminado = 60)

Cuando se detecta que la puerta está abierta, la salida de humedad se apaga durante el tiempo definido por el parámetro Hddt

Este parámetro puede estar entre 10 segundos y 999 segundos.

(1) Es válido, si el tipo de dispositivo es de 0/2 a 10 V —— Entrada del sensor de humedad.
(2) Es válido, si el tipo de dispositivo es de 0/4 a 20 mA— Entrada del sensor de humedad.

Tiempo del rotador de la huevera automát. (Predeterminado = 00:00)

El valor de este parámetro se puede ajustar de 00:00 a 99:59 minutos/segundos.

Repita el ciclo del rotador de la huevera automát. (Predeterminado = 00:00)

El valor de este parámetro se puede ajustar de 00:00 a 24:00 horas/minutos.

Parámetro de selección de la función de salida de alarma (Predeterminado = 0)

0 1 2 3 4 5 6

La alarma está desactivada.

Fallos en el sensor de alarma-temperatura.

Fallos en el sensor de alarma-humedad.

Fallos en el sensor de temperatura o en el sensor de alarma-temperatura.

Fallos en el sensor de humedad o en el sensor de alarma-humedad.

Fallos del sensor de alarma-temperatura o errores del sensor de humedad.

Fallos del sensor de alarma-temperatura, humedad o temperatura o fallos del sensor de humedad.

Nota: Si el valor del parámetro Lout es 3 o 6, se observarán los parámetros EAS EAST EALH EUL EALH EALL y EALPd.

Nota: Si el valor del parámetro Lout es 4 o 6, se observarán los parámetros hAST hAST hALT hALT hAUh hRdt y hRPd.

Parámetro de selección de la escala de la función de la alarma de temperatura (Predeterminado = 1)

Alarma alta del proceso seleccionada.

Alarma baja del proceso seleccionada.

Alarma de banda de desviación seleccionada.

Alarma de intervalo de desviación seleccionada.

Parámetro del valor definido de la alarma de temperatura (Predeterminado = 50,0 °C)

El valor de este parámetro se puede programar entre el parámetro mínimo definido de la alarma de temperatura ERUL y el parámetro máximo definido de la alarma de temperatura ERUR.

Parámetro de histéresis de la alarma de temperatura (Predeterminado = 0)

El valor de este parámetro se puede ajustar de 0 a %50 de la escala del dispositivo.

Parámetro mínimo definido de la alarma (Predeterminado = valor mínimo de la escala del dispositivo) - si la alarma de temperatura está activada, el valor de este parámetro se puede ajustar del valor mínimo de la escala del dispositivo al valor máximo del parámetro definido de la alarma de temperatura.

Parámetro máximo definido de la alarma (Predeterminado = valor máximo de la escala del dispositivo) - si la alarma de temperatura está activada, el valor de este parámetro se puede ajustar del parámetro del valor definido de la alarma de temperatura E-RAUL al valor máximo de la escala del dispositivo.

Parámetro del tiempo de espera de activación de la alarma de temperatura

(Predeterminado = 0) - El tiempo de espera de activación de la alarma de temperatura se puede definir con este parámetro. Se puede ajustar de 0 a 99 minutos.

Parámetro de tiempo de espera de la alarma de temperatura tras el encendido

(Predeterminado = 0) - Cuando la potencia se aplica por primera vez al dispositivo, este tiempo de espera debe transcurrir para poder activar la alarma de temperatura. Se puede ajustar de 0 a 99 minutos.

Parámetro de selección de la escala de la función de la alarma de humedad (Predeterminado = 1)

Alarma alta del proceso seleccionada.

Alarma baja del proceso seleccionada.

Alarma de banda de desviación seleccionada.

Alarma de intervalo de desviación seleccionada.

Parámetro de ajuste de la alarma de humedad (Predeterminado = 50)

El valor de este parámetro se puede programar entre el parámetro mínimo definido de la alarma de humedad hRut y el parámetro máximo definido de la alarma de humedad hRut.

El parámetro de histéresis de la alarma de humedad (Predeterminado = 0)

El valor de este parámetro se puede ajustar de 0 a %50 de la escala del dispositivo.

El parámetro mínimo del ajuste de la alarma de la humedad (Predeterminado = valor mínimo de la escala del dispositivo) - si la alarma de humedad está activada, el valor de este parámetro se puede ajustar del valor mínimo de la escala del dispositivo al valor del parámetro máximo definido de la alarma de humedad.

El parámetro máximo del ajuste de la alarma de la humedad (Predeterminado = valor máximo de la escala del dispositivo) - si la alarma de humedad está activada, el valor de este parámetro se puede ajustar del valor del parámetro mínimo definido de la alarma de humedad al valor máximo de la escala del dispositivo.

Parámetro del tiempo de espera de activación de la alarma de humedad (Predeterminado = 0) - El tiempo de espera de activación de la alarma de humedad se puede definir con este parámetro.

Parámetro de tiempo de espera de la alarma de humedad tras el encendido (Predeterminado = 0) - Cuando la potencia se aplica por primera vez al dispositivo, este tiempo de espera debe transcurrir para poder activar la alarma de humedad. Se puede ajustar de 0 a 99 minutos.

Parámetros de retardo de parada de inicio y inicio de parada de humedad (predeterminado = 2) Este tiempo debe pasar antes de que se vuelva a encender la humedad después de que se apaga, o se apaga nuevamente después de que se enciende. Se puede ajustar de 0 a 20 minutos.

Parámetro de selección de la función de la alarma sonora (Predeterminado = 0)

0 1 2 3 4 5 6 7 8

La alarma sonora está desactivada.

La alarma sonora se activa durante la alarma de temperatura.

La alarma sonora se activa durante la alarma de humedad.

La alarma sonora se activa durante los fallos del sensor de temperatura.

La alarma sonora se activa durante los fallos del sensor de humedad.

La alarma sonora se activa durante los fallos del sensor de temperatura o la alarma de temperatura.

La alarma sonora se activa durante los fallos del sensor de humedad o la alarma de humedad.

La alarma sonora se activa durante los fallos del sensor de temperatura o los fallos del sensor de humedad.

La alarma sonora se activa durante los fallos del sensor de temperatura, los fallos del sensor de humedad o la alarma de temperatura o de humedad.

Tiempo de actividad de la alarma sonora (Predeterminado =

Si el valor del parám. de la selección de la función de la alarma sonora b F = 0 , este parám. no se puede observar. El tiempo de actividad de la alarma sonora se puede definir con este pasepuede ajustar de 1 a 99 minutos. Cuando este parám. se encuentre en 1, si se pulsa el botón de disminución, se observa ----. En esta condición, la alarma sonora está activada hasta que se pulsa el botón de silencio de la alarma sonora.

Parámetro de protección del botón (Predeterminado = 0)

0 1 2 3 4 5 6 7

No hay protección.

El valor definido de temperatura no se puede cambiar.

El valor definido de humedad no se puede cambiar.

El inicio manual del motor no está disponible.

El valor definido de humedad y de temperatura no se pueden cambiar.

El valor definido de humedad no se puede cambiar y el inicio manual del motor no está disponible.

El valor definido de temperatura no se puede cambiar y el inicio manual del motor no está disponible.

El valor definido de temperatura y de humedad no se pueden cambiar. Además, el inicio manual del motor no está disponible.

Contraseña de acceso del modo de programación (Predeterminado = 0)

Se utiliza para acceder al modo de programación. Se puede ajustar de 0 a 9999. Si es 0, la contraseña no se introduce para acceder a los parámetros. Cuando la pantalla de la contraseña no se define como “12”, si el usuario inserta “12” en la pantalla de contraseña, se puede acceder a los parámetros y, y se pueden cambiar.

5.2 Gráficos de la salida de alarma de ESM-3722

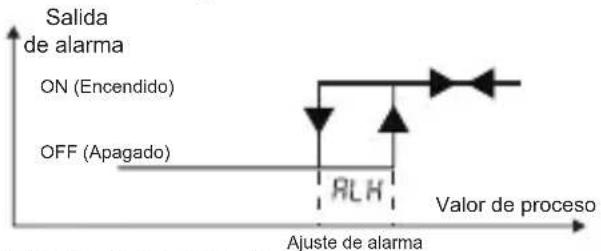

Alarma alta de proceso

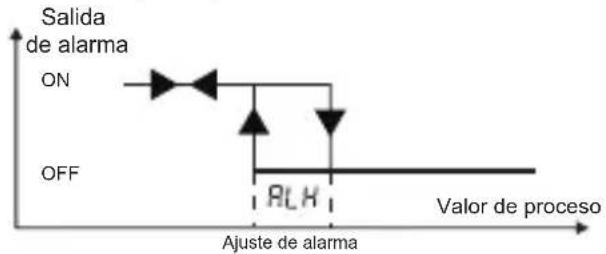

Alarma baja de proceso

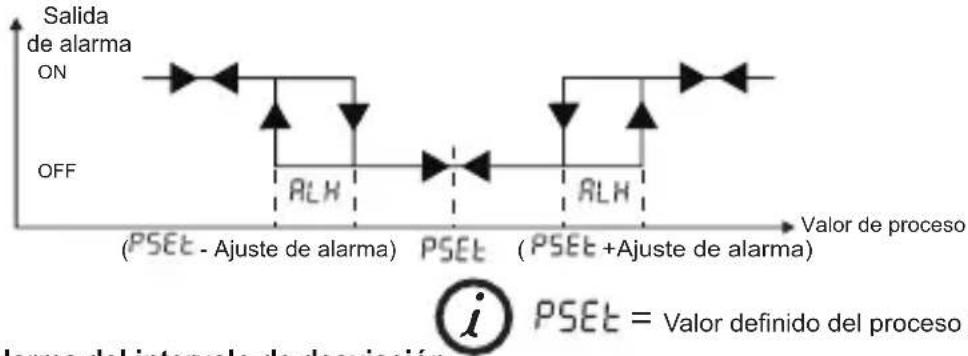

Alarma de banda de desviación

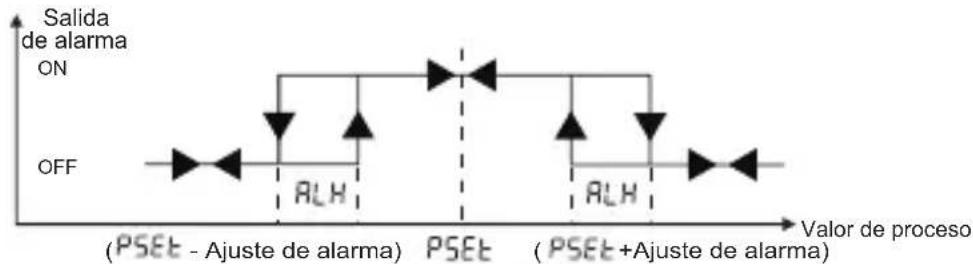

Alarma del intervalo de desviación

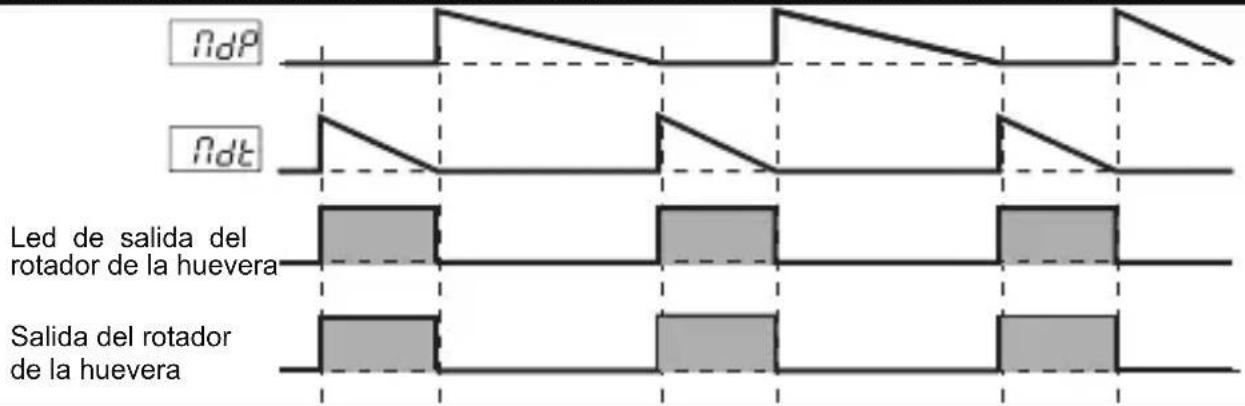

5.3 Gráficos de funcionamiento del rotador de la huevera de ESM-3722

5.4 Mensajes de error en el controlador Hatcher de ESM 3722

1- Sb-3 Fallo en el parpadeo de la pantalla del sensor de temperatura. La conexión del sensor es incorrecta o no hay ninguna conexión del sensor. Mientras se muestre este mensaje en la pantalla, si la selección de la función de la alarma sonora buF es 3, 5, 7 o 8, la alarma sonora interna empieza a funcionar.
2-5brc2 Fallo en el parpadeo de la pantalla del sensor de humedad. La conexión del sensor es incorrecta o no hay ninguna conexión del sensor. Mientras se muestre este mensaje en la pantalla, si la selección de la función de la alarma sonora buF es 4, 6, 7 o 8, la alarma sonora interna empieza a funcionar.
3- En la pantalla principal de operaciones, si la pantalla superior parpadea, quiere decir que sale de la alarma de temperatura y que la salida de la alarma está activada. Si la selección de la función de la alarma sonora es 1,5 o 8, la alarma sonora interna empieza a funcionar.
4- En la pantalla principal de operaciones, si la pantalla inferior parpadea, quiere decir que sale de la alarma de humedad y que la salida está activada. Si la selección de la función de la alarma sonora es 2, 6 o 8, la alarma sonora interna empieza a funcionar.
5- Error de temperatura del Autoajuste. Err Aparece en la pantalla principal. Este fallo se produce cuando la lectura de temperatura del sensor está más cerca del valor de ajuste del proceso que el 5% de la escala (5 ° C para el sensor ProNem Mini PMI-P). No está permitida la operación de Autoajuste.

5.5 Acceder al Modo de Programación, Cambiar y Guardar Parámetros

Pantalla principal de operaciones

M 38.2 °C 40.8 % ESM-3722 (###) SEMKE

Cuando se pulsa el botón SET (Ajuste) durante 3 segundos, se enciende el led "P". Si el acceso al modo de programación es diferente a 0, se observará la pantalla de acceso al modo de programación.

M_Pro6 ESM-3722 (###) ✓ SEM#0

Nota 1: Si la contraseña de acceso al modo de programación es 0, se observará la pantalla de unidad de temperatura [C-F] en lugar de la pantalla de programación [P-G].

Pantalla de acceso al modo de programación

Pulse el botón SET (Ajuste) para acceder a la pantalla de introducción de la contraseña.

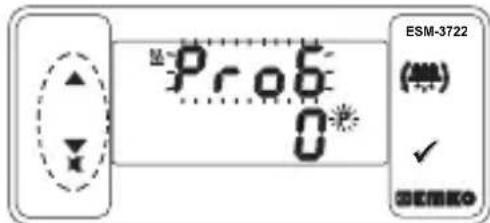

Pantalla de introducción de contraseña

Pro6 0 ESM-3722 (单) ✓ OKEMKO

Introduzca la contraseña de acceso al modo de programación con los botones de aumento y disminución.

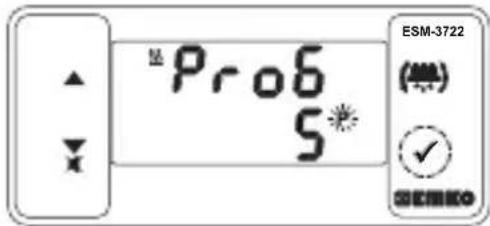

Pantalla de introducción de contraseña

ESM-3722 *Pro6 S* (###) ✓ SEMKO

Pulse el botón SET (Ajuste)/ OK (Aceptar) para introducir la contraseña.

Nota 2: Si la contraseña de acceso al modo de programación is 0, solo son accesibles los tres parámetros, y los valores del parámetro se pueden cambiar. Valor del parámetro de valor

Pantalla de programación

ESM-3722 (★) ✓ BENKO

Pulse el botón SET (Ajuste) para acceder al valor del parámetro. Pulse el botón de incremento para acceder al siguiente parámetro, pulse el botón de decremento para acceder al parámetro anterior.

Valor del parámetro de selección del a unidad de temperatura

ESM-3722 (###) ✓ ESEM

Cambie el valor con los botones incremento y disminución.

Valor del parámetro de selección del a unidad de temperatura

Pulse el botón SET (Ajuste) para guardar el parámetro.

Pantalla de selección de activación del separador decimal

ESM-3722 (###) ✓ OKOKO

Pulse el botón de incremento para acceder al siguiente parámetro, pulse el botón de decremento para acceder al parámetro anterior.

Si no se realiza ninguna operación en el modo de programación durante 20 segundos, el dispositivo vuelve a la pantalla de operaciones de forma automática.

6. Inicio manual de funcionamiento del rotador de la hueveracon el botón del motor

38.2°C 40.8% CON-3721 (℃) →3 seg. ✓

Mientras el valor del parámetro de protección del botón Prt es 0, 1, 2 o 4 en la pantalla principal de operaciones, si se pulsa el botón del motor, se activará en inicio manual del motor. Cuando el botón se suelta, el inicio del motor se volverá pasivo y el motor se detiene.

7. Método de Autoajuste

El método de Autoajuste se utiliza para determinar los parámetros PID empleados por el dispositivo. Inicio de la operación de Autoajuste (Ajuste de Respuesta por Pasos) por parte del usuario

• Ajuste el control de temperatura encendido / apagado o el parámetro PID ( P_-o = 1 )
• Ajuste el parámetro de selección de autoajuste(£UnE=YES)

En la pantalla de operación principal se muestran "Tune" (Ajuste) y la temperatura alternativamente.

De esta forma se iniciará el proceso de Autoajuste.

Si la operación de Autoajuste finaliza sin ningún problema, el dispositivo guarda los nuevos coeficientes PID en la memoria y continúa ejecutándose. El parámetro se ajusta automáticamente.

NO: El valor de temperatura leído por el sensor debe ser inferior al 5% del valor de ajuste del proceso para iniciar la operación de autoajuste (5 ° C para el sensor ProNem Mini PMI-P).

Cancelación de la operación de Autoajuste (Ajuste de Respuesta por Pasos):

1 - Si el sensor se rompe;
2 - Si la operación de autoajuste no se puede completar en 8 horas;
3 - Si el usuario ajusta |UoE| parámetro
4- Durante la operación de autoajuste si el usuario cambia el control de temperatura de pid a encendido / apagado;
5 - Si el valor de ajuste del proceso se cambia mientras se realiza la operación de autoajuste; Se cancela el autoajuste. "Tune" (Ajuste) no se muestra. Luego, sin hacer ningún cambio en los parámetros PID, el dispositivo continúa ejecutándose con los parámetros PID anteriores.

8. Especificaciones

Tipo de dispositivo	: Controlador Hatcher
Montaje y carcasa	: Carcasa de plástico de 76mm x 34,5mm x 71mm para el montaje del panel. El hueco del panel de 71 x 29 mm.
Tipo de protección	: Ip65 en la parte delantera, Ip20 en la parte trasera
Peso	: Aproximadamente 0,20 kg.
Calificaciones ambientales	: Estándar, interior a una altitud de menos de 2000 metros sin condensación de humedad.

Almacenamiento/Temper. de funcion.: de -30°C a +80 C/de -20 C a +70 C

Almacenamiento/Humed. de funcion.: 90% máx. (sin condensación)

Instalación : Instalación fija

Categoría de sobretensión : II.

Grado de contaminación : II, oficina o lugar de trabajo, sin contaminación conductiva

Condiciones de funcionamiento : Funcionamiento continuo

Tensión de alimentación y potencia :230 V ( % 15) 50/60 Hz - 1,5 VA

: 115 V\~(‰15) 50/60Hz - 1,5 VA

: 24 V (%%5) 50/60Hz - 1,5 VA

: 24 V (5) 50/60Hz - 1,5 VA

: 10 -30 V=1,5 W

Entrada del sensor de temperatura : NTC, PTC, PT-100, 0/2..10 V = =, 0/4..20 mA = = o ProNem Mini PMI-P

8. Especificaciones

Tipo de entrada NTC : NTC (10 kΩ @ 25 °C)

Tipo de entrada de PTC : PTC (1000 Ω @ 25 °C)

Tipo de entrada de termorresistencia: PT-100 IEC751 (ITS90)

Tipo de entrada de humedad : 0/2..10 V ---, 0/4..20 mA --- o ProNem Mini PMI-P

Precisión : ± 1 % de escala completa

Protección contra roturas del sensor: Mejorada

Forma de control : PID o ON/OFF (Encendido/Apagado)

Salidas de relé : 5 A @ 250 V ∼ en la carga resistiva (salida de calor)

: 3 A @ 250 V ∼ en la carga resistiva (salida de humedad, de alarma y del rotador de la huevera)

Salida de la unid. de contr. del SSR opc.: Máximo 30 mA, máximo 15 V

Pantalla de temperatura : Pantalla LED 8 mm roja de 4 dígitos

Pantalla de humedad : Pantalla LED 8 mm verde de 4 dígitos

Pantallas de LED : P (Verde), % (Verde)°C (Rojo)°F (Rojo), Alarma (Rojo), Salida del humidificador (Rojo), Salida del rotador de la huevera (Rojo), Salida de calor (Rojo)

Alarma sonora interna : ≥ 83 dB

Aprobaciones : C ∈ , ERIC

10. Otra información

ESM-3722(Tamaño DIN 77 x 35)

A

B

C

D

E

F

G

H

I

U

V

W

Z

Tensión de alimentaciónA

2

24 V~ (±%15) 50/60 Hz - 1,5 VA

3

24 V~ (±%15) 50/60 Hz - 1,5 VA

4

115 V~ (±%15) 50/60 Hz - 1,5 VA

5

230 V~ (±%15) 50/60 Hz - 1,5 VA

8

10 - 30 V --- 1,5 W

B

Entrada del sensor de temperatura

Escala (°C/°F)

1

PT 100, IEC751(ITS90)

0°C/32°F;100°C/212°F

2

PTC (Not-1)

0°C/32°F;100°C/212°F

3

NTC (Not-1)

0°C/32°F ;100°C/212°F

4

Entrada de tensión de 0/2 a 10 VCC

Definida por el usuario

5

Entrada de corriente de 0/4 a 20 mA

Definida por el usuario

6

ProNem Mini PMI-P

-20°C/-4°F; 80°C/176°F

C

Entrada del sensor de humedad

Escala (%)

4

Entrada de tensión de 0/2 a 10 VCC

0% - 100%

5

Entrada de corriente de 0/4 a 20 mA

0% - 100%

6

ProNem Mini PMI-P

0% - 100%

E	Salida de calor
1	Salida de relé (5 A@ 250 V ∼, en la carga resistiva 1 NC, 1 NO)
2	Salida de la unidad de control del SSR (Máximo 30 mA, 15 V)
FG	Salida del humidificador
01	Salida de relé (3 A@ 250 V ∼, en la carga resistiva 1 NO)
HI	Salida del rotador de la huevera
01	Salida de relé (3 A@ 250 V ∼, en la carga resistiva 1 NO)
U	Salida de alarma
1	Salida de relé (3 A@ 250 V ∼, en la carga resistiva 1 NO)
V	Sensor de temperatura que se proporciona con ESM-3722
0	Ninguno
1	PTC-M6L40.K1.5 (Sonda de aire PTC cable de silicona de 1,5 m)
2	PTCS-M6L30.K1.5.1/8"(Sonda de líquidos PTC con cable de silicona de 1,5 m)
3	NTC-M5L20.K1.5 (Sonda NTC, termoplástico moldeado con 1,5 m de cable para la aplicación de frío)
4	NTC-M6L50.K1.5 (Sonda NTC, carcasa de acero inoxidable con 1,5 m de cable para la aplicación de frío)
7	ProNem Mini PMI-P.PT (Sensor de temperatura y humedad PT100 con cable de 2,5 mt)
9	Cliente

Toda la información de pedidos del Controlador Hatcher ESM-3722 se proporciona en la tabla anterior. El usuario puede crear la configuración adecuada del dispositivo a partir de la información y los códigos que aparecen en la tabla y aplicarlos en los códigos de pedidos. En primer lugar, se debe determinar la tensión de alimentación y, a continuación, las demás especificaciones. Rellene los espacios de los códigos de pedidos en función de sus necesidades. Póngase en contacto con nosotros, si sus necesidades no se ajustan a las normas.

Nota-1: Si se selecciona el tipo de entrada PTC o NTC (BC= 2, 3), se proporciona el sensor de temperatura con el dispositivo. Por esta razón, si se selecciona el tipo de entrada como PTC, el tipo de sensor (V = 0, 1 o 2) o si selecciona el tipo de entrada como NTC, tipo de sensor (V = 0, 3 o 4), se debe notificar en la información de pedidos.

EMKO Su Socio Tecnológico Muchas gracias por haber elegido productos Emko Elektronik, visite nuestra página web para descargar el manual de usuario detallado. www.emkoelektronik.com.tr

E8M-372Z 30.5°C 0.5 CE EAC

ESM-3722 77 x 35 Dimensioni DIN Regolatore digitale Hatcher
