MANUAL DE USUARIO EZM-4930 Emko

• Pantalla de 6 dígitos para el valor de proceso (PV) y pantalla de 6 dígitos para el valor definido (SV)
• Funcionamiento con 1 valor definido
• Entradas de restablecimiento, pausa y recuento ChA-ChB
• Funcionamiento de tipo NPN/PNP
• Funcionamiento con el restablecimiento manual y automático
• Recuento INC, DEC, INC/INC, INC/DEC, UP/DOWN, x1 / x2 / x4 con propiedad de cambio de fase
• Posición del punto decimal y coeficiente de multiplicación

ESPECIFICACIONES:

ENTRADAS:

Entradas de recuento (Ch-A, Ch-B): Se puede conectar el codificador o el sensor capacitivo, de proximidad o del conmutador

Entrada de restablecimiento: Se puede conectar el codificador o el sensor capacitivo, de proximidad o del conmutador

Entrada de pausa: Se puede conectar el codificador o el sensor capacitivo, de proximidad o del conmutador

Selección del tipo de sensor: Se puede seleccionar NPN o PNP.

Función de restablecimiento: automática o manual.

Tipos de entrada de recuento y frecuencia máxima:

INC, DEC, INC/INC, INC/DEC, UP/DOWN máx. 20 kHz.

x1 / x2 / x4: Recuento de cambio de fase (para el codificador); Máx. 10 kHz.

Filtro de la entrada de restablecimiento y de pausa: 2-50 mseg. (se puede ajustar en el parámetro).

SALIDA

Salida del proceso: Salida de relé (5A a 250V\~ en la carga resistiva)

TENSIÓN DE ALIMENTACIÓN

230 V ∼ 50/60 Hz (-15%; +10%) 3 VA

115 V ∼ (-15%; +10%) 3VA

24 V ∼ 50/60 Hz (-15%; +10%) 3VA

24 V≈(-%15;+%15) 4 VA/4W

(Se debe determinar en el pedido).

PANTALLA:

Pantalla del valor de proceso:

EZM-4430: Pantalla LED 8 mm roja de 6 dígitos

EZM-4930: Pantalla LED 13,2 mm roja de 6 dígitos

EZM-7730: Pantalla LED 10,8 mm roja de 6 dígitos

EZM-9930: Pantalla LED 13,2 mm roja de 6 dígitos

Pantalla del valor definido:

EZM-4430: Pantalla LED 8 mm verde de 6 dígitos

EZM-4930: Pantalla LED 8 mm verde de 6 dígitos

EZM-7730: Pantalla LED 8 mm verde de 6 dígitos

EZM-9930: Pantalla LED 8 mm verde de 6 dígitos

Pantalla de LED: SLED de SV (valor definido), OP (posición de salida).

CALIFICACIONES AMBIENTALES y ESPECIFICACIONES FÍSICAS

Temperatura de funcionamiento: De 0 a 50°C

Humedad:, 0-90% de humedad relativa (sin condensación)

Clase de Protección: Ip65 en la parte delantera, Ip20 en la parte trasera.

Peso:

EZM-4430: 210 g

EZM-4930: 240 g

EZM-7730: 270 g

EZM-9930: 340 g

Dimensiones:

EZM-4430: (48 x 48 mm, Profundidad: 95 mm)

EZM-4930: (96 x 48 mm, Profundidad: 96 mm)

EZM-7730: (72 x72 mm, Profundidad: 95,5 mm)

EZM-9930: (96 x 96 mm, Profundidad: 96 mm)

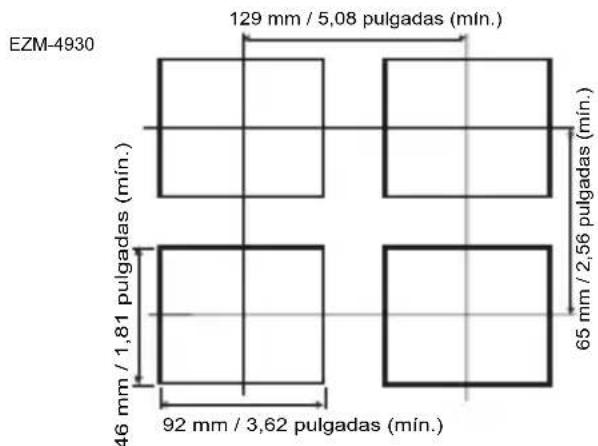

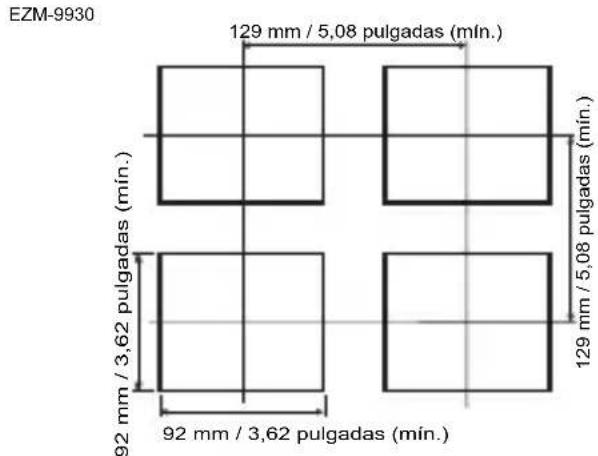

Encastre del panel:

EZM-4430: (48 x 48 mm)

EZM-4930: (96 x 48 mm)

EZM-7730: (72 x72 mm)

EZM-9930: (96 x 96 mm)

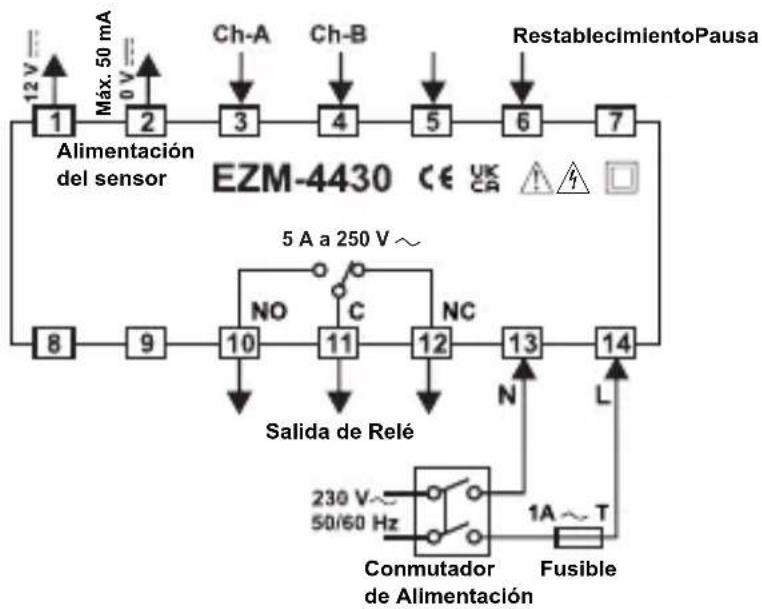

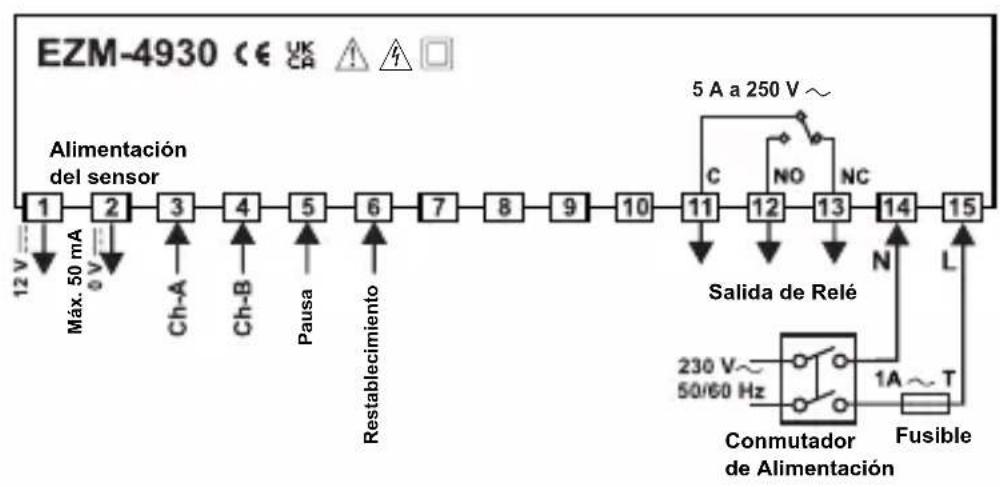

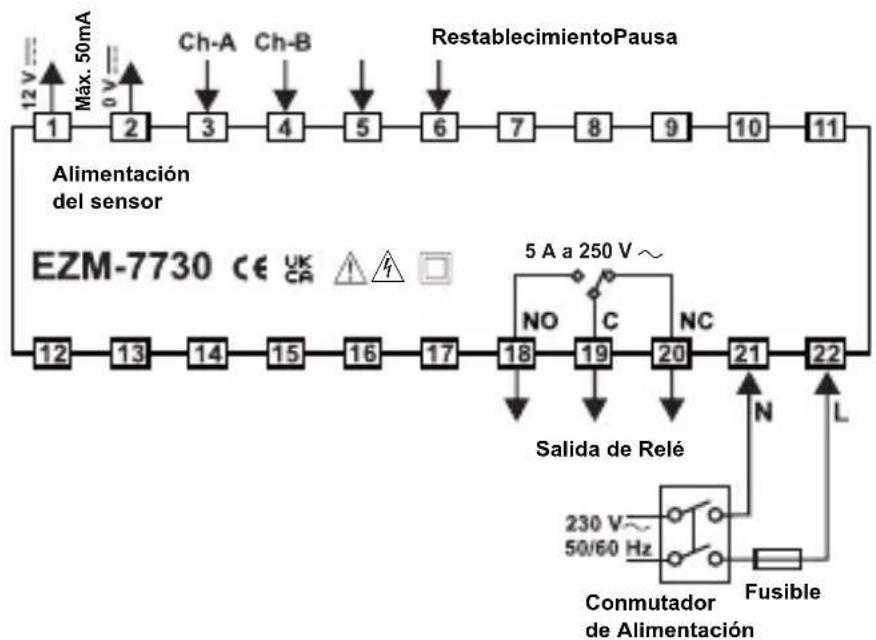

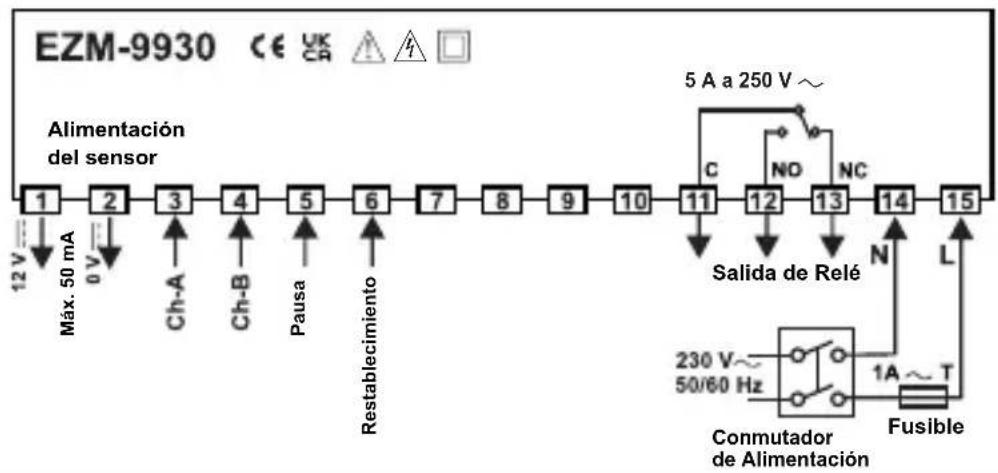

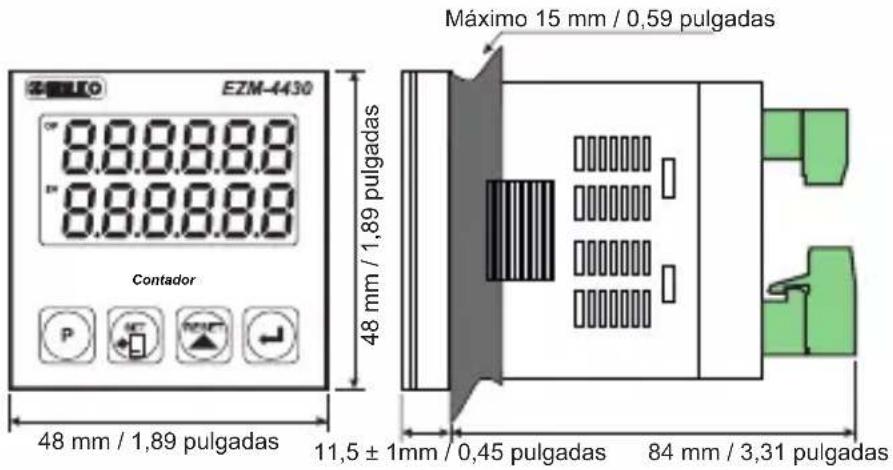

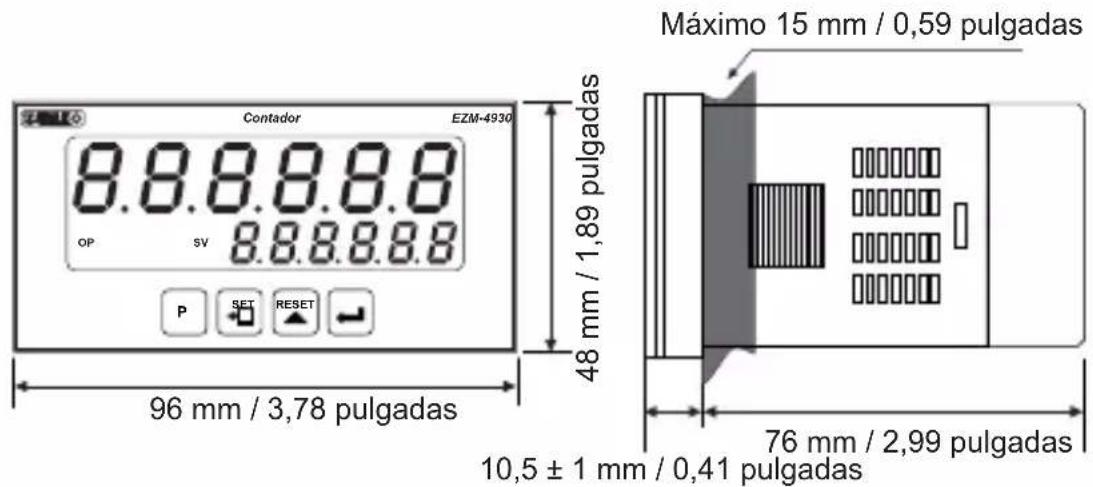

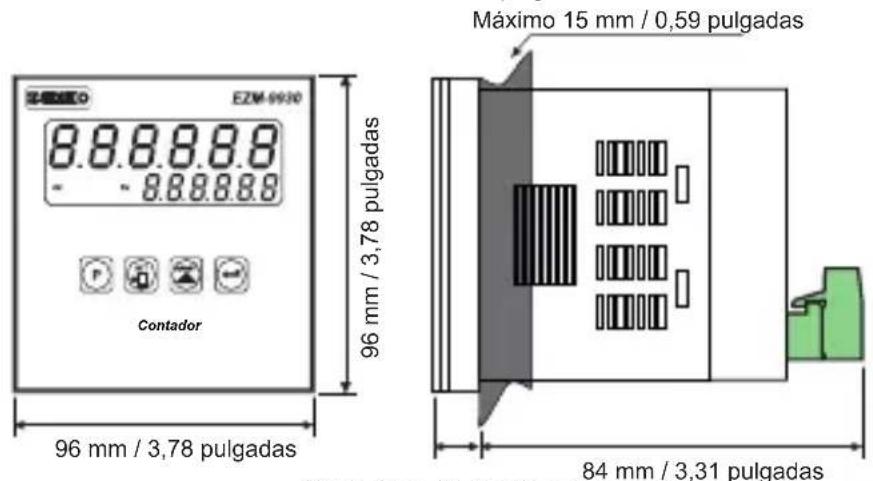

DIMENSIONES

E2M-4430 Contador 8.8.8.8.8 8.8.8.8.8 48 mm / 1,89 pulgadas Máximo 15 mm / 0,59 pulgadas 48 mm / 1,89 pulgadas 11,5 ± 1mm / 0,45 pulgadas 84 mm / 3,31 pulgadas

Contador EZM-4930 8.8.8.8.8.8 OP SV 8.8.8.8.8.8 P SET RESET 96 mm / 3,78 pulgadas 48 mm / 1,89 pulgadas Máximo 15 mm / 0,59 pulgadas 76 mm / 2,99 pulgadas 10,5 ± 1 mm / 0,41 pulgadas

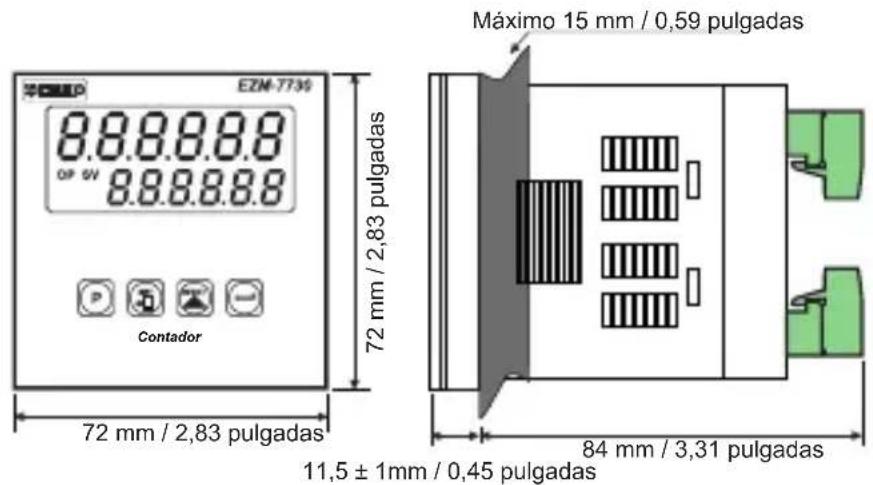

E2M-7730 8.8.8.8.8 OP 9V 8.8.8.8.8 Contador 72 mm / 2,83 pulgadas 72 mm / 2,83 pulgadas Máximo 15 mm / 0,59 pulgadas 84 mm / 3,31 pulgadas 11,5 ± 1mm / 0,45 pulgadas

E2M-9930 E2M-9930 Contador 96 mm / 3,78 pulgadas 96 mm / 3,78 pulgadas Máximo 15 mm / 0,59 pulgadas 84 mm / 3,31 pulgadas

11,5 ± 1mm / 0,45 pulgadas

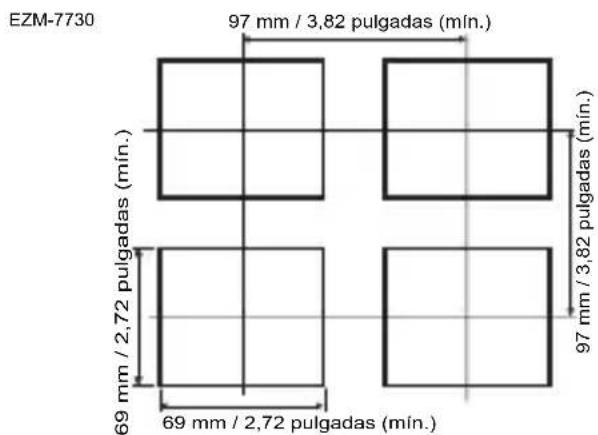

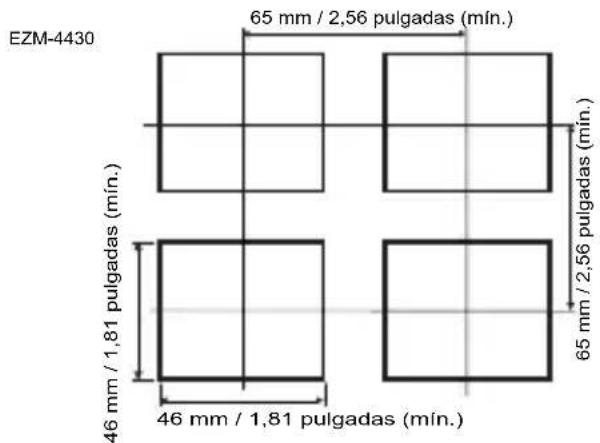

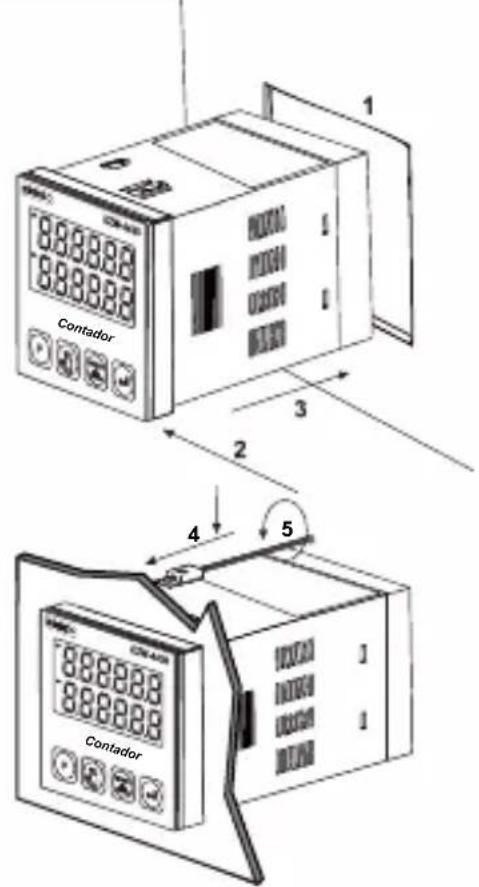

MONTAJE DEL PANEL

Contador 888888 888888 1 2 3 4 5 Contador

1- Antes de montar el dispositivo en su panel, asegúrese de que el encastre del panel es adecuado.
2- Compruebe la posición del tapón del panel frontal.
3- Inserte el dispositivo a través del encastre. Si la brida de montaje se encuentra en la unidad, extráigala antes de introducir la unidad en el panel.
4- Inserte la unidad en el encastre del panel por la parte delantera.
5- Inserte las bridas de montaje en los orificios localizados en la parte superior e inferior del dispositivo y atornille los tornillos de fijación hasta inmovilizar completamente el panel.

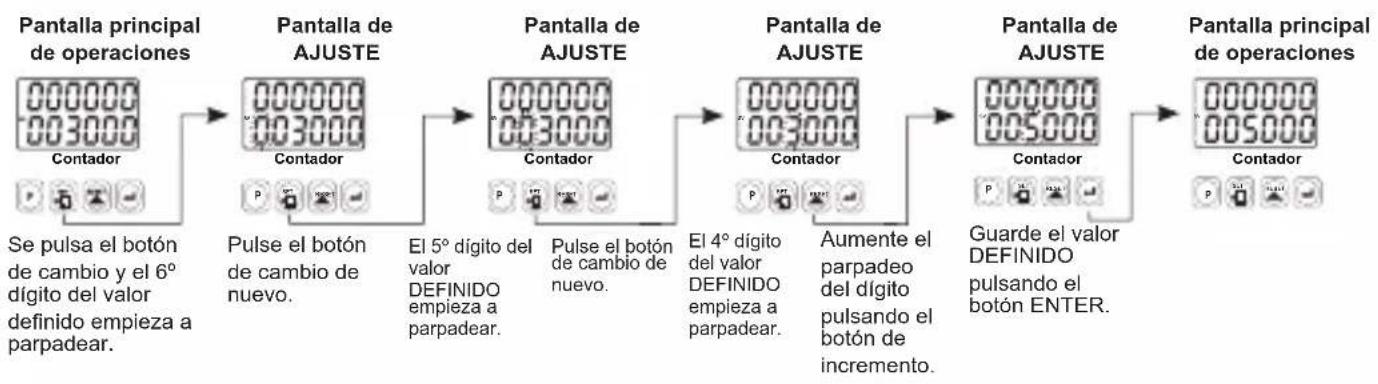

Acceder a los valores definidos y cambiarlos

    A -->|Se pulsa el botón de cambio y el 6° dígito del valor definido empieza a parpadear.| A1["000000 Contador"]
    B -->|Pulse el botón de cambio de nuevo.| B1["000000 Contador"]
    C -->|El 5° dígito del valor DEFINIDO empieza a parpadear.| C1["000000 Contador"]
    D -->|Pulse el botón de cambio de nuevo.| D1["000000 Contador"]
    E -->|El 4° dígito del valor DEFINIDO empieza a parpadear.| E1["000000 Contador"]
    F -->|Aumente el parpadeo del dígito pulsando el botón de incremento.| F1["000000 Contador"]
    G -->|Guarde el valor DEFINIDO pulsando el botón ENTER.| G1["000000 Contador"]
    H -->|Contador| H1["005000 P"]

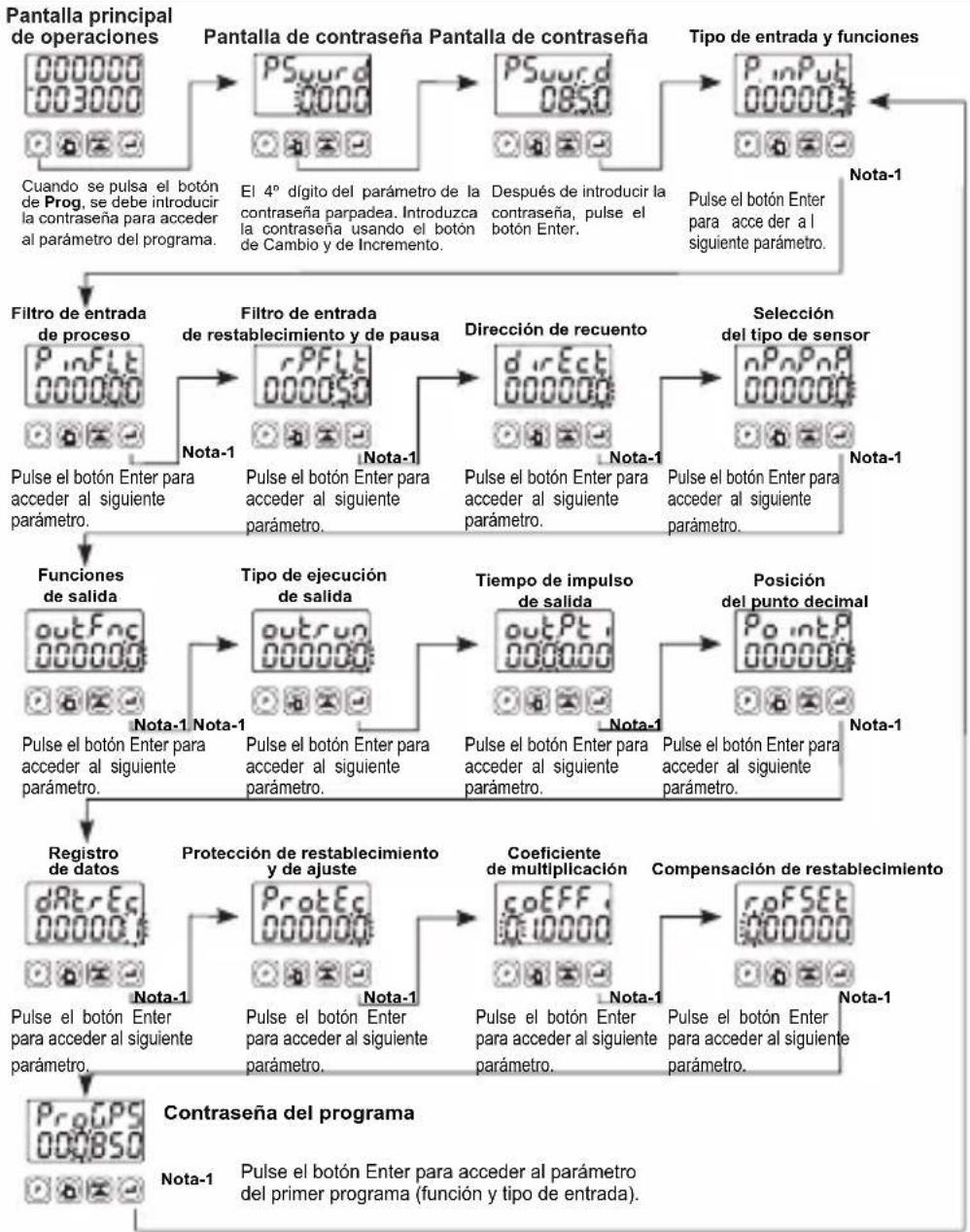

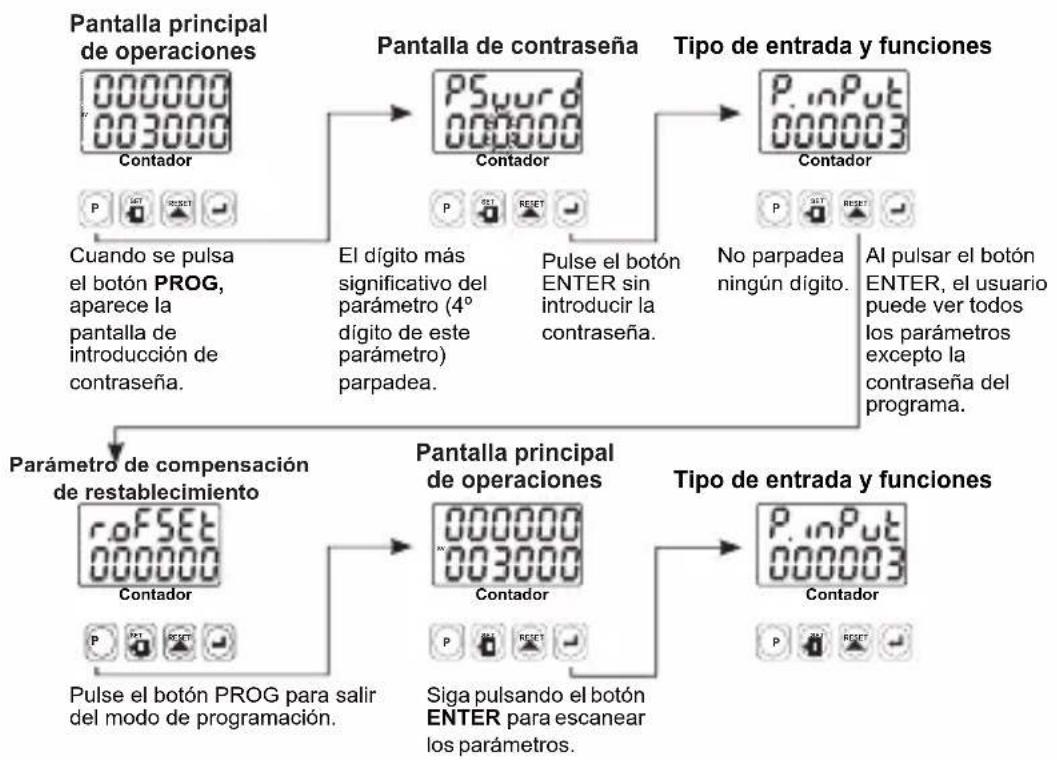

Acceso a los parámetros del programa

    subgraph Legend
        H["000000 003000"] --> I["PSyurd 0000"]
        J["El 4° dígito del parámetro de la contraseña parpadea. Introduzca la contraseña usando el botón de Cambio y de Incremanto."] --> K["PSyurd 0850"]
        L["Pulse el botón Enter para acceder al siguiente parámetro."] --> M["Pulse el botón Enter para acceder al siguiente parámetro."]
        N["Pulse el botón Enter para acceder al siguiente parámetro."] --> O["Pulse el botón Enter para acceder al siguiente parámetro."]
        P["Pulse el botón Enter para acceder al siguiente parámetro."] --> Q["Pulse el botón Enter para acceder al siguiente parámetro."]
        R["Pulse el botón Enter para acceder al siguiente parámetro."] --> S["Pulse el botón Enter para acceder al siguiente parámetro."]
        T["Pulse el botón Enter para acceder al siguiente parámetro."] --> U["Pulse el botón Enter para acceder al siguiente parámetro."]
        V["Pulse el botón Enter para acceder al siguiente parámetro."] --> W["Pulse el botón Enter para acceder al siguiente parámetro."]
        X["Pulse el botón Enter para acceder al siguiente parámetro."] --> Y["Pulse el botón Enter para acceder al siguiente parámetro."]
        Z["Pulse el botón Enter para acceder al siguiente parámetro."] --> AA["Pulse el botón Enter para acceder al siguiente parámetro."]
        AB["Pulse el botón Enter para acceder al siguiente parámetro."] --> AC["Pulse el botón Enter para acceder al siguiente parámetro."]
        AD["Pulse el botón Enter para acceder al siguiente parámetro."] --> AE["Pulse el botón Enter para acceder al siguiente parámetro."]
        AF["Pulse el botón Enter para acceder al siguiente parámetro."] --> AG["Pulse el botón Enter para acceder al siguiente parámetro."]
        AH["Pulse el botón Enter para acceder al siguiente parámetro."] --> AI["Pulse el botón Enter para acceder al siguiente parámetro."]
        AJ["Pulse el botón Enter para acceder al siguiente parámetro."] --> AK["Pulse el botón Enter para acceder al siguiente parámetro."]
        AL["Pulse el botón Enter para acceder al siguiente parámetro."] --> AM["Pulse el botón Enter para acceder al siguiente parámetro."]
        AN["Pulse el botón Enter para acceder al siguiente parámetro."] --> AO["Pulse el botón Enter para acceder al siguiente parámetro."]
        AP["Pulse el botón Enter para acceder al siguiente parámetro."] --> AQ["Pulse el botón Enter para acceder al siguiente parámetro."]
        AR["Pulse el botón Enter para acceder al siguiente parámetro."] --> AS["Pulse el botón Enter para acceder al siguiente parámetro."]
        AT["Pulse el botón Enter para acceder al siguiente parámetro."] --> AU["Pulse el botón Enter para acceder al siguiente parámetro."]
        AV["Pulse el botón Enter para acceder al siguiente parámetro."] --> AW["Pulse el botón Enter para acceder al siguiente parámetro."]
        AX["Pulse el botón Enter para acceder al siguiente parámetro."] --> AY["Pulse el botón Enter para acceder al siguiente parámetro."]
        AZ["Pulse el botón Enter para acceder al siguiente parámetro."] --> BA["Pulse el botón Enter para acceder al siguiente parámetro."]
        BB["Pulse el botón Enter para acceder al siguiente parámetro."] --> BC["Pulse el botón Enter para acceder al siguiente parámetro."]
        BD["Pulse el botón Enter para acceder al siguiente parámetro."] --> BE["Pulse el botón Enter para acceder al siguiente parámetro."]
        BF["Pulse el botón Enter para acceder al siguiente parámetro."] --> BG["Pulse el botón Enter para acceder al siguiente parámetro."]
        BH["Pulse el botón Enter para acceder al siguiente parámetro."] --> BI["Pulse el botón Enter para acceder al siguiente parámetro."]
        BJ["Pulse el botón Enter para acceder al siguiente parámetro."] --> BK["Pulse el botón Enter para acceder al siguiente parámetro."]
        BL["Pulse el botón Enter para acceder al siguiente parámetro."] --> BM["Pulse el botón Enter para acceder al siguiente parámetro."]
        BN["Pulse el botón Enter para acceder al siguiente parámetro."] --> BO["Pulse el botón Enter para acceder al siguiente parámetro."]
        BP["Pulse el botón Enter para acceder al siguiente parámetro."] --> BQ["Pulse el botón Enter para acceder al siguiente parámetro."]
        BR["Pulse el botón Enter para acceder al siguiente parámetro."] --> BS["Pulse el botón Enter para acceder al siguiente parámetro."]
        BT["Pulse el botón Enter para acceder al siguiente parámetro."] --> BU["Pulse el botón Enter para acceder al siguiente parámetro."]
        BV["Pulse el botón Enter para acceder al siguiente parámetro."] --> BW["Pulse el botón Enter para acceder al siguiente parámetro."]
        BX["Pulse el botón Enter para acceder al siguiente parámetro."] --> BY["Pulse el botón Enter para acceder al siguiente parámetro."]
        BZ["Pulse el botón Enter para acceder al siguiente parámetro."] --> BQ
        CA["Pulse el botón Enter para acceder al siguiente parámetro."] --> BQ
        CB["Pulse el botón Enter para acceder al siguiente parámetro."] --> BQ
        CC["Pulse el botón Enter para acceder al siguiente parámetro."] --> BQ
        DE["Note-1"] -->|Pulse el botón Enter para acceder al siguiente parámetro.| F
    end

Nota 1: El valor del parámetro se puede cambiar con el botón de incremento. Cuando se pulsa el botón Enter, el valor del parámetro se guardará y se accederá al siguiente parámetro.
Nota 2: Pulse el botón "P" para salir sin guardar el valor del parámetro. Así, aparece la pantalla principal de operaciones.

:funciones y tipo de entrada (Predeterminado=3)

0 : conteo ascendente en el extremo ascendente de la entrada Ch-A (INC).
1 : conteo descendente en el extremo ascendente de la entrada Ch-À. (DÉC)
2 : Recuento ascendente en el borde ascendente de la entrada Ch-A, recuento descendente en el borde ascendente de la entrada Ch-B. (INC/DEC)
3 : conteo ascendente en el extremo ascendente de la entrada Ch-A, conteo ascendente en el extremo ascendente de la entrada Ch-B. (INC/INC)
4 : conteo ascendente en el extremo ascendente de la entrada Ch-A cuando Ch-B es 0, conteo descendente en el extremo ascendente de Ch-A cuando Ch-B es 1. (UP/DOWN)
5: cambio de la fase x1 (para el codificador gradual)
6 : cambio de la fase x2 (para el codificador gradual)
7: cambio de la fase x4 (para el codificador gradual)

: tiempo de filtrado para las entradas Ch-A y Ch-B (predeterminado=0)

Se utiliza para la protección anti-rebote del contacto eléctrico o la señal que es inferior al tiempo de impulso determinado.

Se puede ajustar de 000000 a 000050 milisegundos.

: tiempo de filtrado para las entradas de pausa y restablecimiento (predeterminado=50)

Se utiliza para la protección anti-rebote del contacto eléctrico o la señal que es inferior al tiempo de impulso determinado.

Se puede ajustar de 000002 a 000050 milisegundos.

:Dirección de recuento (predeterminado=0)

Conteo ascendente. (0 --> Preestablecido)

000001 Conteo descendente. (Preestablecido--> 0)

:Selección del tipo de sensor (Predeterminado=0)

Está seleccionado el tipo de sensor NPN.

000001 Está seleccionado el tipo de sensor PNP.

:Funciones de salida (Predeterminado=0)

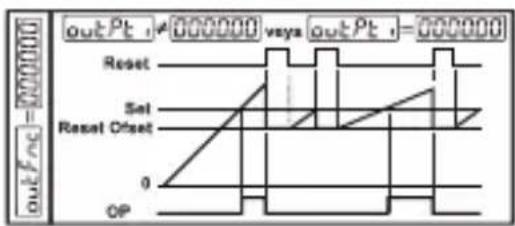

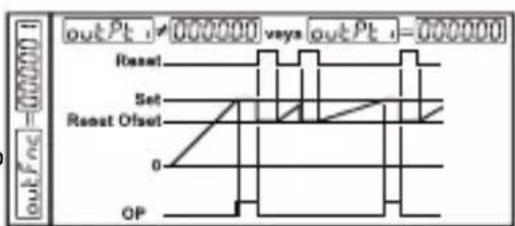

0: Restablecimiento manual-1:

se realiza el recuento del proceso hasta que se produzca el restablecimiento manual. Cuando el valor de recuento alcance el valor definido, se cambia la posición de salida.

out/pt i=000000 vss out/pt i=000000 Reset Set Reset Offset 0 OP

1: Restablecimiento manual-2:

se realiza el recuento del proceso hasta que se produzca el restablecimiento manual. Cuando el valor de recuento alcance el valor definido, se cambia la posición de salida. El recuento no cambia, continúa por encima del valor definido. La posición de salida no cambia hasta que se produzca el restablecimiento manual.

outPt i=000000000000000000 set Reset Offset 0 OP

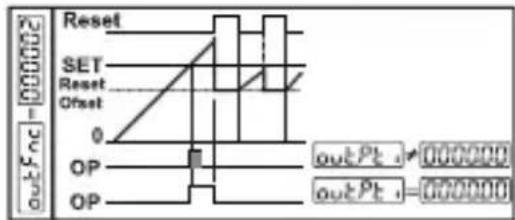

2- Restablecimiento manual-3:

se realiza el recuento del proceso hasta que se produzca el restablecimiento manual. Cuando el valor de recuento alcance el valor definido, se cambia la posición de salida. Tras finalizar el tiempo de impulso de salida outPt , las posiciones de salida cambian a la posición anterior.

Reset SET Reset Offset 0 OP OP outPc = 000000 outPc = 000000

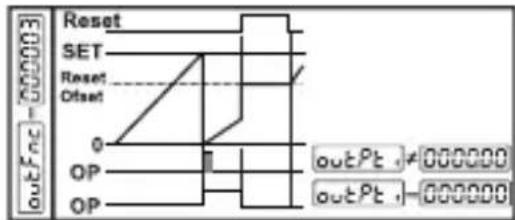

3: Restablecimiento automático-1:

cuando el valor de recuento alcance el valor definido, se cambia la posición de salida. El valor de proceso se restablece automáticamente y el recuento continuará desde "0" (conteo ascendente) o desde "Set" (Ajuste) (conteo descendente). Cuando finalice el tiempo de impulso de salida outPt, las posiciones de salida cambian a la posición anterior.

Reset SET Reset Offset 0 OP OP outPt -000000 outPt -000000

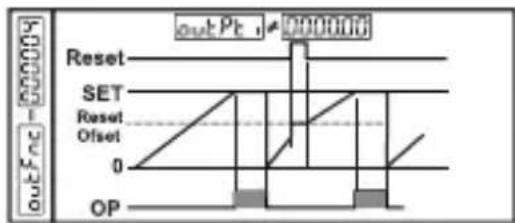

4: Restablecimiento automático-2:

cuando el valor de recuento alcance el valor definido, se cambia la posición de salida. El recuento no continúa por encima del valor definido. El valor de proceso se restablece automáticamente, el recuento continúa desde "0" (conteo ascendente) o desde "Set" (Ajuste) (conteo descendente) y las posiciones de salida cambian a la posición anterior al final del tiempo de impulso de salida.

out Pt 900000 Reset SET Reset Offset 0 OP

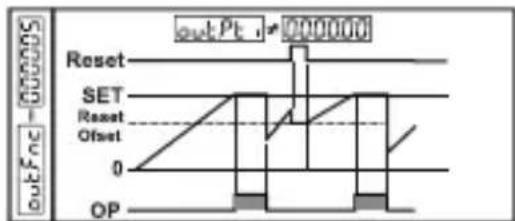

5: Restablecimiento automático-3:

cuando el valor de recuento alcance el valor definido, se cambia la posición de salida. El valor de recuento se vuelve cero. (Para 0->P) El recuento se reinicia en el valor "0", pero el valor definido se muestra en la pantalla del valor de proceso. La posición de salida vuelve a ser la anterior y el valor de recuento real se puede ver al final del tiempo de impulso de salida [outPt].

out Pt Reset SET Reset Offset 0 OP

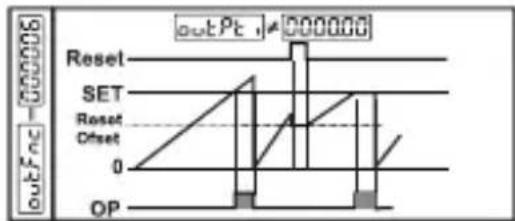

6: Restablecimiento automático-4:

cuando el valor de recuento alcance el valor definido, se cambia la posición de salida. El valor de recuento se restablece automáticamente y el recuento continuará (para 0->P) y las posiciones de salida cambian a la posición anterior al final del tiempo de impulso de salida outpt.

outPt 1.000000 Reset SET Reset Offset 0 OP

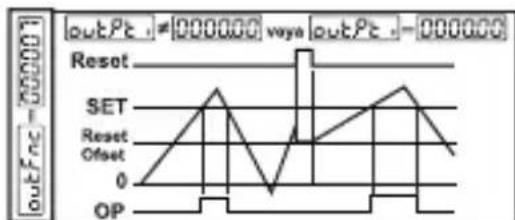

7: Restablecimiento automático-5:

se realiza el recuento del proceso hasta que se produzca el restablecimiento manual. El tiempo de impulso de salida no se tiene en cuenta. Esta función se puede preferir en los sistemas que realizan el conteo ascendente o descendente al mismo tiempo.

outrun: Tipo de ejecución de salida (Predeterminado=0)

Normalmente sin impulso

outPt : Tiempo de impulso de salida (Predeterminado=0,00)

Determina el tiempo que estará activada la salida. Se puede ajustar de 00,00 a 99,99 segundos. Si se encuentra en 00,00 segundos, entonces funciona de forma indefinida.

PointP: Posición del punto (Predeterminado=0)

Sin punto.

Entre el primer y el segundo dígito.

Entre el segundo y el tercer dígito.

Entre el tercer y el cuarto dígito.

Entre el cuarto y el quinto dígito.

dRt,rEc : Registro de datos (Predeterminado=1)

El valor de recuento se guarda en la memoria cuando la alimentación está desconectada y se restaura en el arranque.

El valor de recuento no se guarda en la memoria cuando la alimentación está desconectada.

Protec: Protección de restablecimiento y de ajuste (Predeterminado=0)

Sin protección de restablecimiento y de ajuste.

Solo está activada la protección del botón de Restablecimiento.

000002 Solo está activada la protección del botón de Set (Ajuste).

000003 Protección total. Está activada la protección del botón de Set (Ajuste) y de restablecimiento.

coEFF : Coeficiente de multiplicación (Predeterminado=01,0000)

El valor de recuento que se lee desde la entrada de proceso se multiplica por este valor. El valor del parámetro se puede ajustar desde 00,0000 asta 99,9999. Si este parámetro se ajusta en "01,0000", no tiene efecto en el recuento de la entrada de proceso, de forma que el valor de proceso es igual al recuento de la entrada de proceso.

roFSET : Compensación de restablecimiento (Predeterminado=0)

Se puede ajustar de 900000 a 500000. Cuando el proceso se restablece manualmente, el proceso de recuento comienza desde este valor.

ProGPS : Contraseña del programa (Predeterminada=0)

Se utiliza para acceder a los parámetros del programa.

Se puede ajustar de 000000 a 009999.

Si es 000000 ; no hay protección de contraseña al acceder a los parámetros del programa.

Si el operador accede a los parámetros del programa introduciendo "0" en PSuurd, el operador solo podrá ver el parámetro sin cambios, excepto ProGPS.

Mensajes de error en el contador programable EZM-XX30

1- Si el valor real está parpadeando y el recuento se detiene;

Aparece si algún valor de recuento es mayor que el valor de recuento máximo.

Para eliminar esta advertencia y restablecer el valor de recuento, pulse el botón de RESTABLECIMIENTO.

2- Si el valor real está parpadeando y el recuento se detiene; Aparece si algún valor de recuento es inferior que el valor de recuento mínimo.

Para eliminar esta advertencia y restablecer el valor de recuento, pulse el botón de RESTABLECIMIENTO.

Instalación

Antes de iniciar la instalación de este producto, lea atentamente el manual de instrucciones y las advertencias que se indican a continuación.

En el paquete se incluye,

-Una unidad

-Dos bridas de montaje

-Un manual de instrucciones

Se recomienda una inspección visual de este producto antes de instalarse para detectar posibles daños ocasionados durante el envío. Es su responsabilidad asegurarse de que este producto sea instalado por técnicos mecánicos y eléctricos cualificados.

Si hay peligro de accidentes graves resultantes de un fallo o defecto en esta unidad, apague el sistema y retire la conexión eléctrica del dispositivo del sistema.

La unidad se suele suministrar sin un conmutador de fuente de alimentación ni un fusible. Se necesita el uso de un fusible o un conmutador de alimentación.

Asegúrese de utilizar la tensión de alimentación nominal para proteger la unidad contra daños y evitar fallos. Mantenga la alimentación apagada hasta finalizar todo el cableado para evitar descargas eléctricas y problemas con la unidad.

No intente nunca desmontar, modificar ni reparar esta unidad. Las alteraciones de la unidad pueden dar lugar a un funcionamiento incorrecto, descargas eléctricas o incendios.

No se debe usar la unidad en atmósferas gaseosas explosivas o inflamables.

Al colocar el equipo en el orificio del panel de metal durante la instalación mecánica, algunas rebabas de metal pueden provocar daños en las manos, por ello debe tener cuidado.

El montaje del producto en un sistema se debe realizar con sus bridas de fijación. No realice el montaje del dispositivo con una brida de fijación inadecuada. Asegúrese de que el dispositivo no se caiga al realizar el montaje.

Es responsabilidad suya si este equipo se utiliza de una forma no especificada en este manual de instrucciones.

Garantía

EMKO Elektronik garantiza que el equipo suministrado no presenta ningún defecto en el material ni en la fabricación. Esta garantía tiene una duración de dos años. Este periodo de garantía comienza a partir de la fecha de entrega. Esta garantía es vigente si el cliente desempeña completamente las tareas y responsabilidades que se determinan en el documento de la garantía y en el manual de instrucciones.

Mantenimiento

Las reparaciones solamente las debe realizar el personal formado y especializado. Corte la corriente del dispositivo antes de acceder a las piezas internas. No limpie la carcasa con disolventes con base de hidrocarburo (gasolina, tricloroetileno, etc.). El uso de dichos disolventes puede reducir la fiabilidad mecánica del dispositivo. Utilice un paño humedecido en alcohol etílico o agua para limpiar la carcasa de plástico externa.

Empresa fabricante

Información del fabricante:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Teléfono : [phone]

Fax : [phone]

Información de reparación y mantenimiento:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Teléfono: [phone]

Fax : [phone]

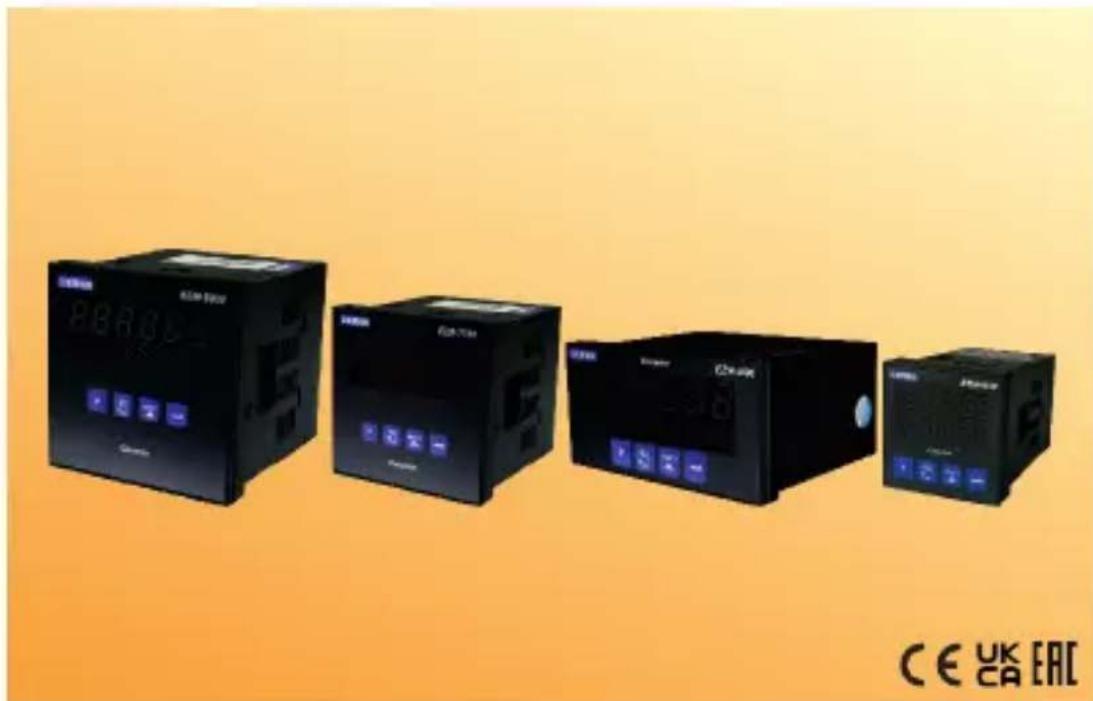

EZM-4430 (48x48 1/16 DIN)

EZM-4930 (96x48 1/8 DIN)

EZM-7730 (72x72 DIN)

EZM-9930 (96x96 1/4 DIN)

A

B

C

D

E

F

G

H

I

/

U

V

W

Z/

0

/1

0

0

0

0

/

0

0

Tensión de alimentaciónA

2	24 V (-%15; +%15) 4VA/4W
3	24 V (-%15; +%10) 50/60 Hz
4	115 V (-%15; +%10) 50/60 Hz
5	230V (-%15; +%10) 50/60 Hz
9	Cliente (Máximo 240 V (-%15; +%10)) 50/60 Hz

E | Salida-1

1 Salida de relé (5 A a 250 V ∼ en la carga resistiva)

Toda la información de pedidos de la serie EZM-XX30 se proporciona en la tabla anterior. El usuario puede crear la configuración adecuada del dispositivo a partir de la información y los códigos que aparecen en la tabla y aplicarlos en los códigos de pedidos.

En primer lugar, se debe determinar la tensión de alimentación y, a continuación, las demás especificaciones.

Rellene los espacios de los códigos de pedidos en función de sus necesidades.

Póngase en contacto con nosotros, si sus necesidades no se ajustan a las normas.

Su Socio Tecnológico

Muchas gracias por haber elegido productos Emko Elektronik, visite nuestra página web para descargar el manual de usuario detallado.

www.emkoelektronik.com.tr
