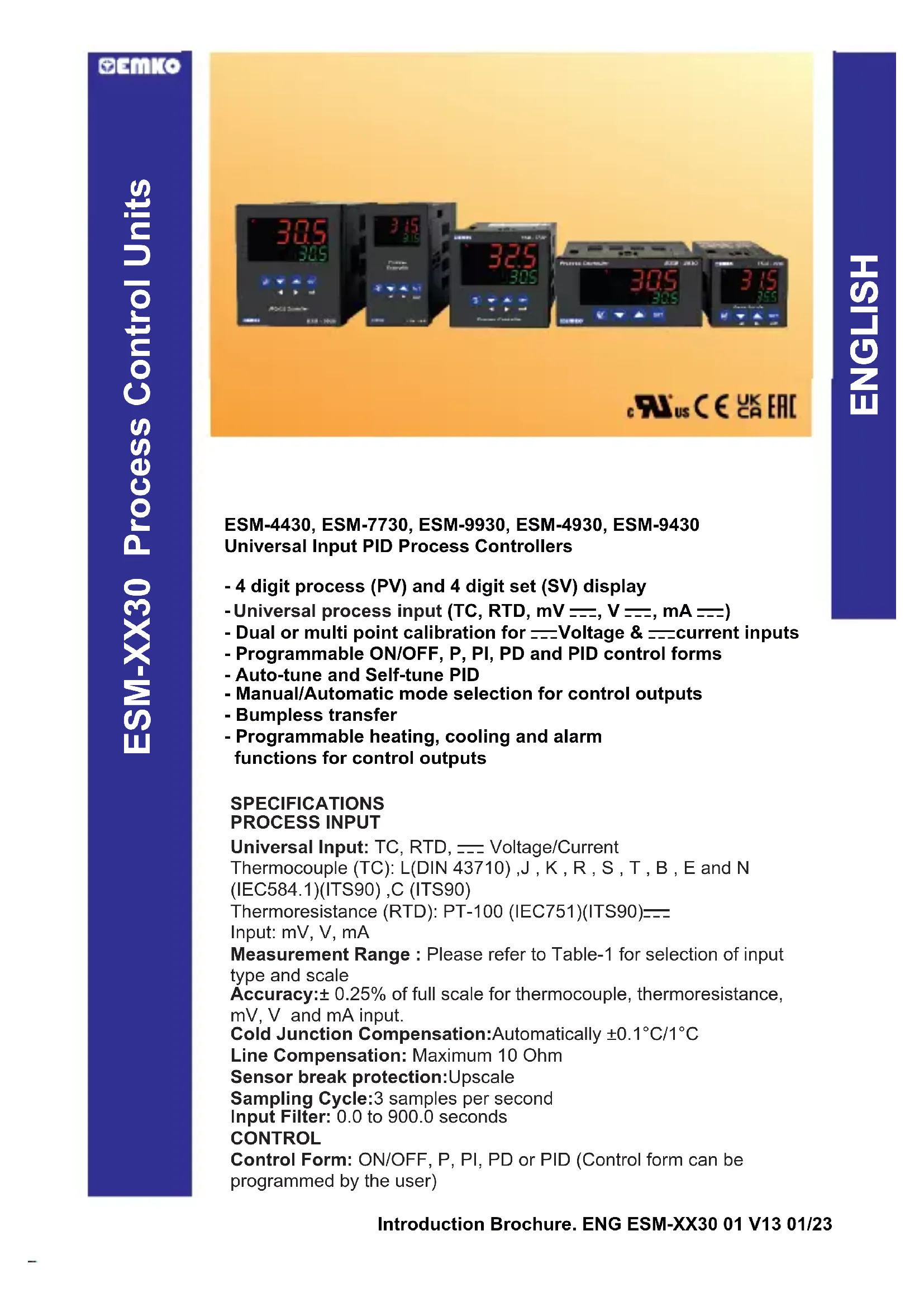

MODE D'EMPLOI ESM-9430 Emko

• Affichage de process 4 chiffres (PV) et SET 4 chiffres (SV)
• Entre de process universelle (TC, RTD, mV ---, V---, mA ---)
• Calibrage à deux points ou multipoint pour les entres Tension --- et Courant---
• Formes de controlles programmables ON/OFF, P, PI, PD et PID
• Reglages automatiques (Auto et Adaptatif) PID
• Sélectionmanuelle/ automatique du mode pour les sorties de contrôle
• Transfert transparent
• Fonctions programmables pour les sorties de contrôle Chauffage, Refroidissement, Alarme

SPECIFICATIONS

ENTRÉE DE PROCESS

Entree universelle: Courant/ tensionTC, RTD, Thermocouple (TC): L(DIN 43710), J, K, R, S, T, B, E et N (IEC584.1)(ITS90), C (ITS90)

Thermorésistance (RTD): PT-100 (IEC751)(ITS90)---

Entree:mV,V,mA

Plage de mesure: Veuillez consulter le tableau 1 pour selectionner l'échelle et le type d'entrée.

Precislon: ± 0.25% de la pleine echelle pour thermocouple, thermoresistance,mV,V etmA.

Compensation de soudure froide: Automatiquement ± 0,1^ / 1^

Compensation de ligne: Maximum 10 Ohm

Protection de coupure de capteur: Excellente

Cycle d'échantillonnage: 3 échantillons par seconde

Filtre d'entrée: 0,0 à 900,0 secondes

CONTROLE

Forme de contrôle: ON/OFF, P, PI, PD ou PID (programmable par l'utilisateur)

SORTIES

Sortie relais standard: Deux relais 5A@250V (charge résistive) ~

(programmables comme sortie Contrôle ou Alarme)

Pilote de sortie SSR: Maximum 17mA, mAx. 25V---

(A spécifier dans la commande)

AFFICHAGE

Affichage de process:

ESM-4430: 10,1 mm Afficheur à LED rouges 4 chiffres

ESM-4930: 13,2 mm Afficheur à LED rouges 4 chiffres

ESM-7730: 13.2 mm Afficheur à LED rouges 4 chiffres

ESM-9930: 19 mm Afficheur à LED rouges 4 chiffres

ESM-9430: 10,1 mm Afficheur à LED rouges 4 chiffres

Affichage desvaleurs de consigne:

ESM-4430: 8 mm Affichage LEDVerts à 4 chiffres

ESM-4930: 8 mm Affichage LEDVerts à 4 chiffres

ESM-7730: 9,1 mm Affichage LEDVerts à 4 chiffres

ESM-9930: 10,8 mm Affichage LEDVerts à 4 chiffres

ESM-9430: 8 mm Affichage LEDVerts à 4 chiffres

Voyants LED: AT (réglage Automatique), M (modemmanuel), A (mode Automatique),

PSET / ASET1 / ASET2 (choix Contrôle ou alarmé) PO, AO1, AO2 (état Contrôle ou

Alarme) ^ C / ^ F / V

SPÉCIFICATIONS PHYSIQUES ET ENVIRONNEMENTALES

Température d'utilisation: 0...50°C

Humidité: 0-90% HR (sans condensation)

Indice de protection IP65 avant, IP20 arrière

Montage: Boitier de type 1

Installation: Installation fixe Catégorie II

Catégorie de surtension: II

Degré de pollution: II, bureau ou lieu de travail, non managérial

la pollution

Poids:

ESM-4430:170 g.

ESM-4930:230 g.

ESM-7730:230g.

ESM-9930: 320 g.

ESM-9430:230 g.

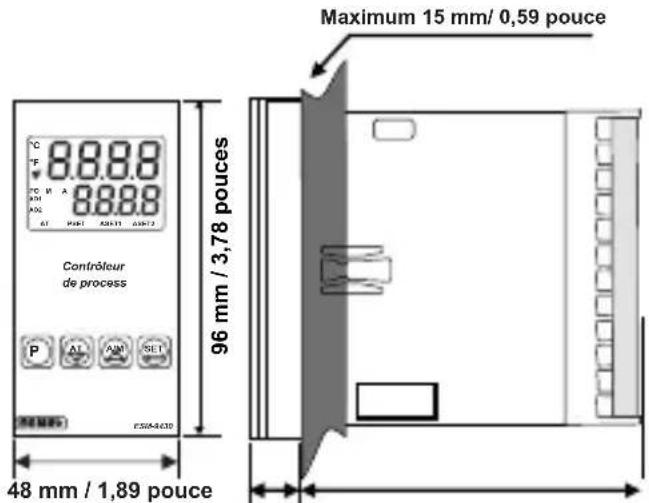

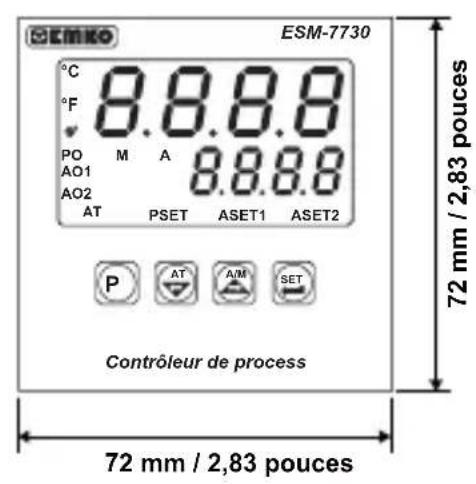

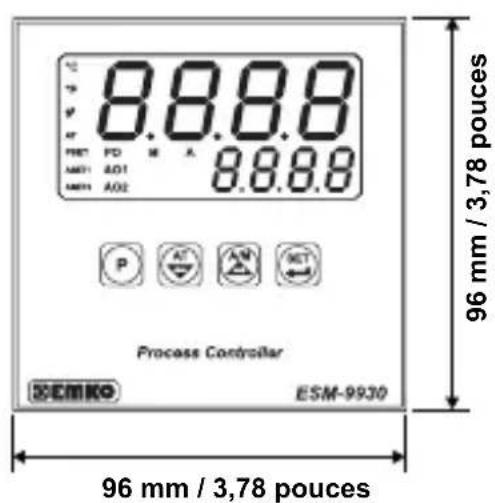

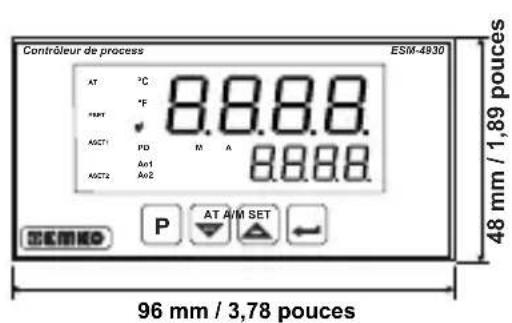

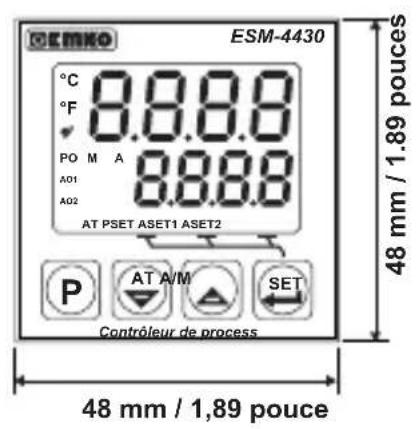

Dimensions / Découpe du panneau

ESM-4430: (48 x 48mm, Prof.: 87,5 mm) / (46 x 46 mm)

ESM-4930: (96 x 48mm, Prof.: 86,5 mm) / (92 x 46 mm)

ESM-7730: (72 x 72mm, Prof.: 87,5 mm) / (69 x 69 mm)

ESM-9930: (96 x 96mm, Prof.: 87,5mm) / (92 x 92 mm)

ESM-9430: (48 x 96mm, Prof.: 86,5 mm) / (46 x 92 mm)

Distance minimale entre les centres de découpe du panneau:

ESM-4430: X = 65mm Y = 65mm

ESM-4930: X = 129mm Y = 65mm

ESM-7730: X = 97mm Y = 97mm

ESM-9930: X = 129mm Y = 129mm

ESM-9430: X = 65mm Y = 129mm

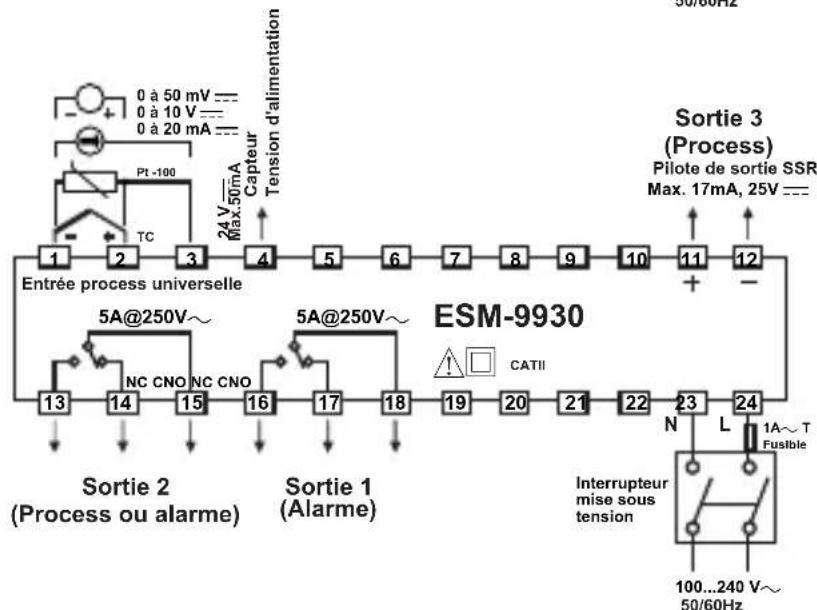

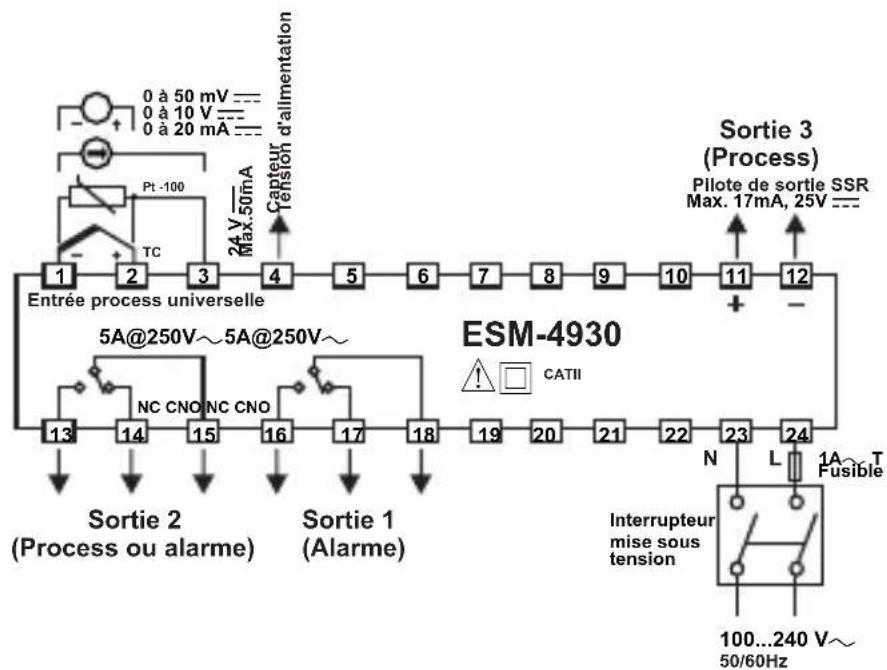

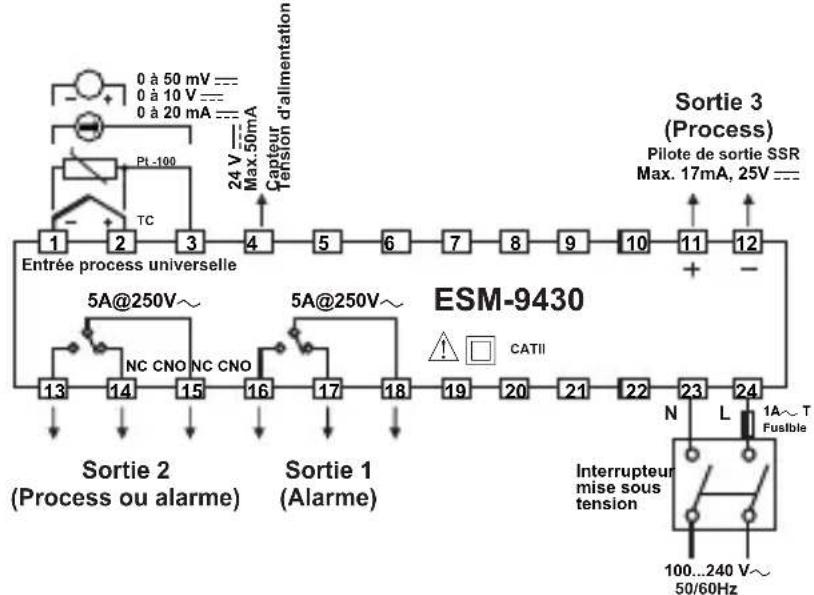

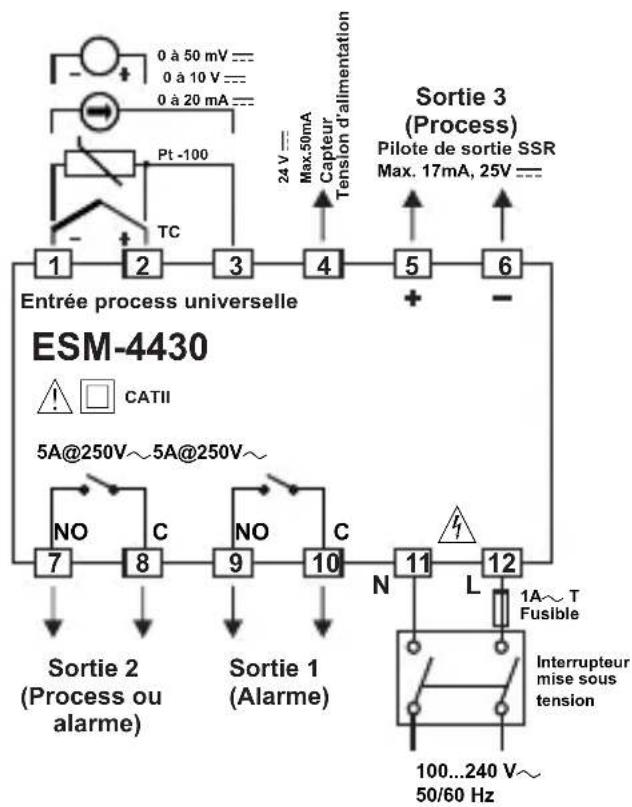

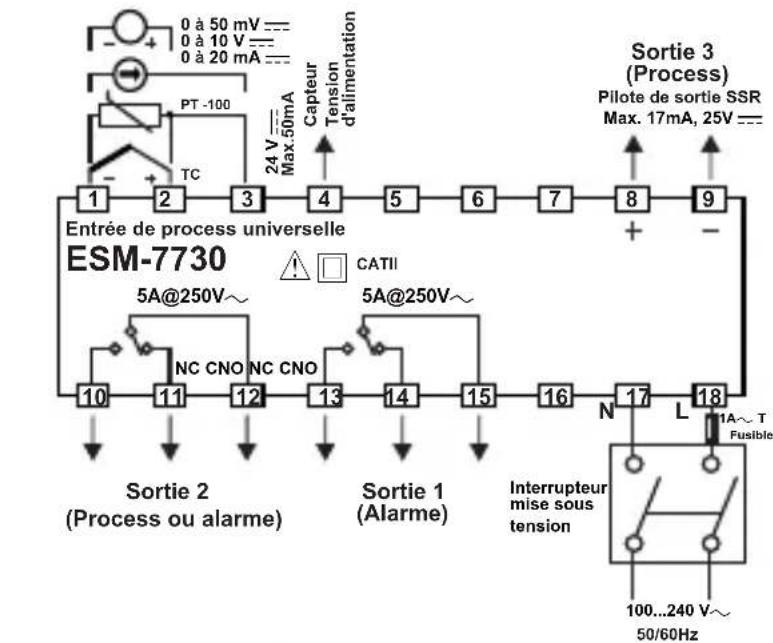

Connexions électriques

Remarque-1: Il y a un retardateur de flamme fusible interne.
Remarque-2: Une sauvegarde externe est recommandée.
1A~T pour l'alimentation 100...240~ou24V~
1A=T pour l'alimentation 24V=
Remarque-3: "L" est (+), "N" est (-) à la 24- Tension d'alimentation

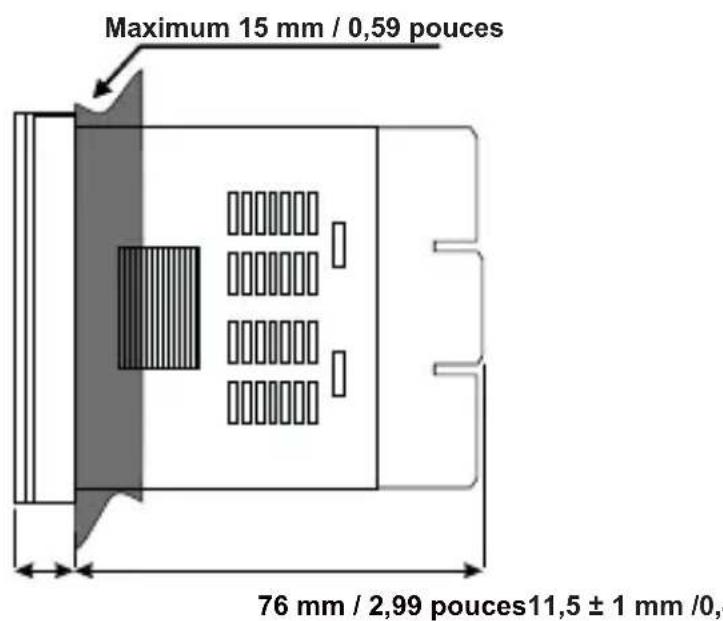

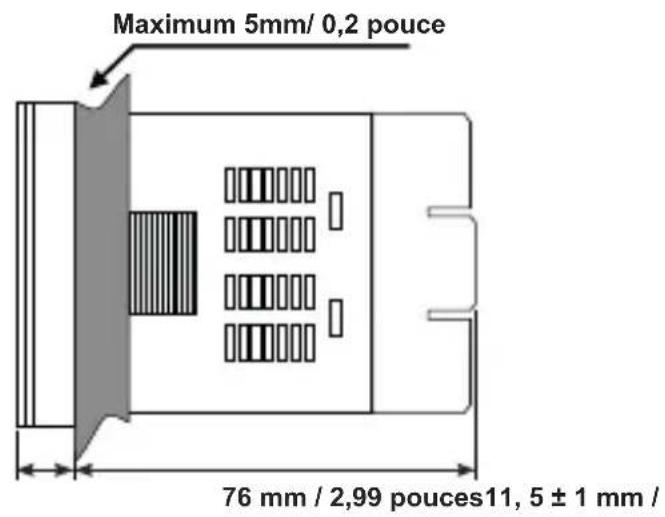

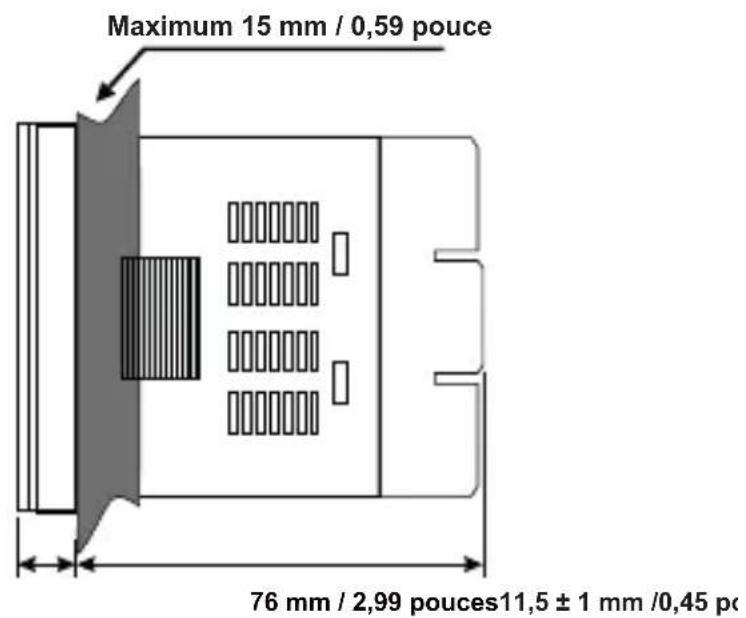

76 mm / 2,99 pouces10,5 ± 1 mm /0,41 pouce

76 mm / 2,99 pouces10,5 ± 1 mm / 0,41 pouce

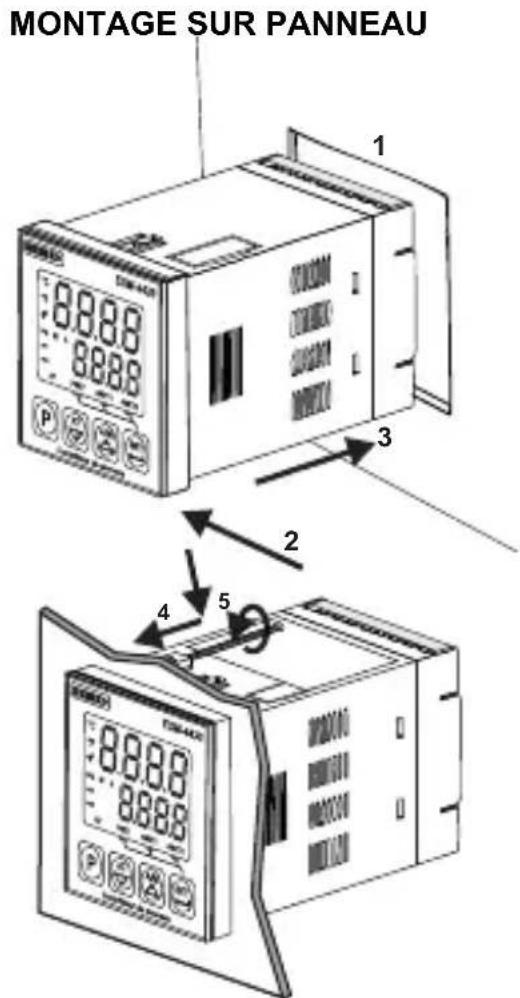

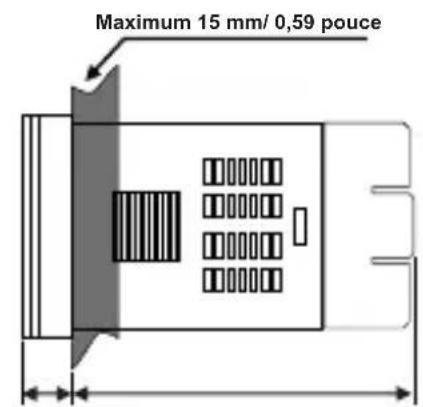

1- Avant de monter le dispositif dans votre panneau, vérifie que la découpe existante convient.
2- Vérifiez la position du joint de panneau avant.
3- Insérez le dispositif dans son emplacement. Si les fixations sont sur l'unité, elles doivent être démonteses avant d'insérer l'unité dans le panneau.
4- Insérez l'unité dans la découpe par la face avant du panneau.
5- Insérez les fixations dans les orifices situés sur le haut et le côte du dispositif. Serrez les vis pour qu'il soit fermement fixé au panneau.

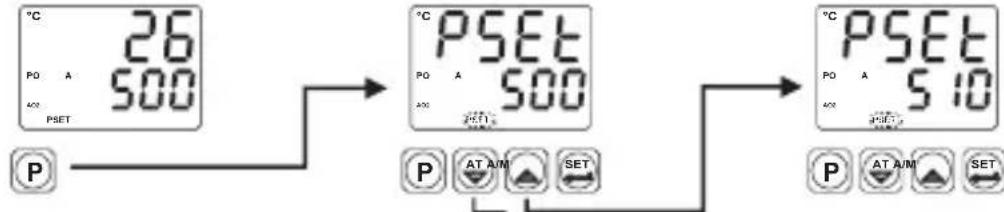

Accès et modification desvaleurs de consigné

Écran Opération

Appuyez sur le bouton P
Appuyez sur le bouton Haut ou Bas pour modifier lavaleur de consigne Process.
Appuyez sur le bouton SET pour enregistrer lavaleur de consigne Process et acceder à lavaleur de consigne Alarme 1.

Écran Définition d'alarme 1

Appuyez sur le bouton Haut ou Bas pour modifier lavaleur de consigne.

Appuyez sur le bouton SET pour enregistrer lavaleur de consigne Alarme 1 et acceder a lavaleur de consigne Alarme 2.

Écran Définition d'alarme 2

Appuyez sur le bouton Haut ou Bas pour modifier lavaleur de consigne.

Écran Opération

Appuyez sur le bouton SET pour enregistrer lavaleur de consigne Alarme 1 et revenir à l'écran Opération.

Note: L'utilisateur peut quitter la sectionvaleur de consigne sans enregistrer lesvaleurs en appuyant sur le bouton P.

Si aucune activités n'intervient pendant 120 secondes, le dispositif quitte automatiquement la sectionvaleur de consigne.

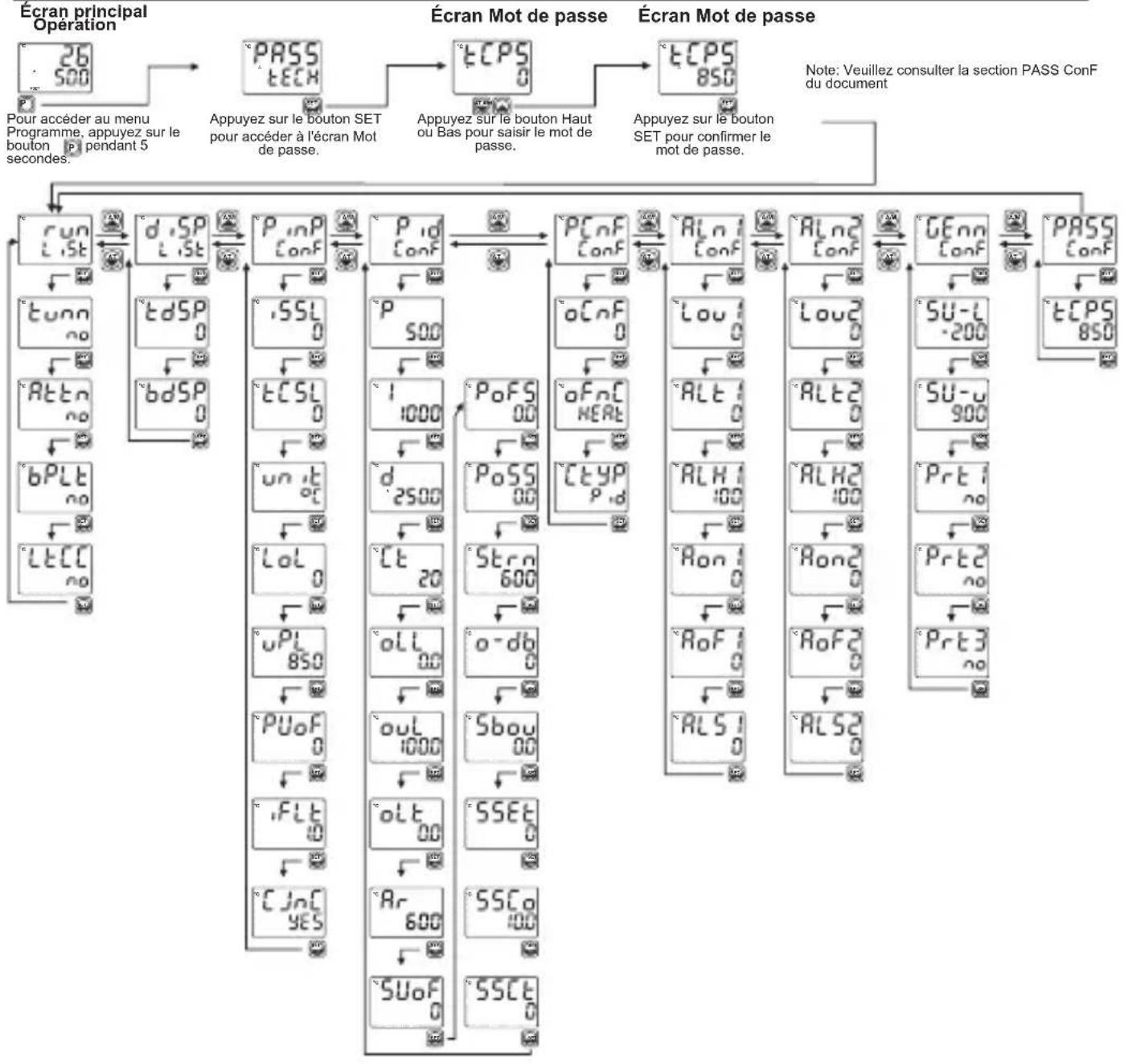

Scheme d'accès aux paramétres du programme

Run LiSt: Sélection du réglage PID et forme d'opération

SELECTION DU RÉGLAGE: En sélectionnant une des méthodes cidessous, le dispositif peut déterminer les paramètres PID.

Le dispositif applique les paramètres PID définis

Réglage Auto (Réglage par limites de cycle)

Réglage Adaptatif (Réglage par réponses graduées)

Réglage Auto/ Adaptatif - Les méthodes de réglage sont automatiquement sélectionnées en fonction des conditions du système.

SELECTION DE RÉGLAGE AUTOMATIQUE

Le dispositif n'effectue pas le réglage.

Le dispositif effectue le réglage.

Lorsque le modemanuel remplace le mode automatique, la sortie de process sera le dernier pourcentage de sortie du mode automatique enregistré. La valeur de sortie de process en contrôle manuel est ignorée pour le passage du contrôlemanuel en automatique. Les nouvelles valeurs de sortie de contrôle mesurées en automatique sont appliquées.

Lorsque le modemanuel remplace le mode automatique, la sortie de process sera le dernier pourcentage de sortie du mode automatique. Lors du passage du contrôlemanuel en automatique, la dernière valeur de la sortie de process en contrôle manuel est acceptée comme première valeur de sortie de process en contrôle automatique.

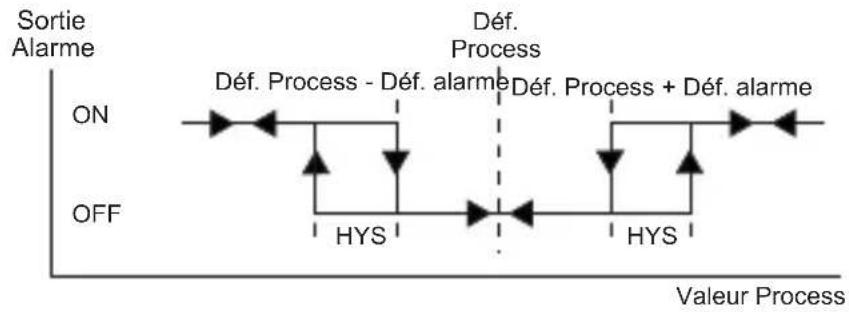

ANNULATION DEVERROUILLAGE D'ALARME

L'annulation deVerrouillage d'alarme n'est pas executée.

En cas de sortie d'alarme avec Verrouillage, mais sans état d'alarme, le Verrouillage est finalisé parle dispositif. Ce paramètre devient automatiquement no

dISP LiSt: Fonction de selection pour le haut ou le bas de l'écran

Fonction en haut de l'écran

Ce paramètre déterminé lavaleur affichée en haut de l'écran.

Lavaleur de process (PV) es affichée en haut de l'écran.

La différence entre lavaleur de consigne du process et lavaleur de process (SV-PV) est affichée en haut de l'écran.

Fonction en bas de l'écran

Ce paramètre déterminé lavaleur affichée en bas de l'écran.

Lavaleur de consigne du process (SV) est affichée en bas de l'écran.

La valeur de sortie % appliquée à la sortie de contrôle de process est affichée en bas de l'écran.

PinP ConF: Type d'entrée de process et paramètres pertinents

Type d'entrée de process

Sélection type d'entrée TC

Selection type d'entrée RTD

2	Sélection type d'entrée Courant/ Tension ---
ECSL	Sélection d'entrée TC Ce paramètre est activé si le type d'entrée TC est sélectionné.
0	L (-100°C; 850°C) or (-148°F; 1562°F)
1	L (-100,0°C; 850,0°C) or (-148,0°F; 999,9°F)
2	J (-200°C; 900°C) or (-328°F; 1652°F)
3	J (-199,9°C; 900,0°C) ou (-199,9°F; 999,9°F)
4	K (-200°C; 1300°C) ou (-328°F; 2372°F)
5	K (-199,9°C; 999,9°C) ou (-199,9°F; 999,9°F)
6	R (0°C; 1700°C) ou (32°F; 3092°F)
7	R (0,0°C; 999,9°C) ou (32,0°F; 999,9°F)
8	S (0°C; 1700°C) ou (32°F; 3092°F)
9	S (0,0°C; 999,9°C) ou (32,0°F; 999,9°F)
10	T (-200°C; 400°C) ou (-328°F; 752°F)
11	T (-199,9°C; 400,0°C) ou (-199,9°F; 752,0°F)
12	B (44°C; 1800°C) ou (111°F; 3272°F)
13	B (44,0°C; 999,9°C) ou (111,0°F; 999,9°F)
14	E (-150°C; 700°C) ou (-238°F; 1292°F)
15	E (-150,0°C; 700,0°C) ou (-199,9°F; 999,9°F)
16	N (-200°C; 1300°C) ou (-328°F; 2372°F)
17	N (-199,9°C; 999,9°C) ou (-199,9°F; 999,9°F)
18	C (0°C; 2300°C) ou (32°F; 3261°F)
19	C (0,0°C; 999,9°C) ou (32,0°F; 999,9°F)
rtd5	Sélection d'entrée RTD Ce paramètre est activé si l'entrée RTD est sélectionnée.
0	PT-100 (-200°C; 650°C) ou (-328°F; 1202°F)
1	PT-100 (-199,9°C; 650,0°C) ou (-199,9°F; 999,9°F)
uA5L	Sélection d'entrée Courant/ Tension ---
0	0...50mV (-1999; 9999) ---
1	0...5V (-1999; 9999) ---
2	0...10V (-1999; 9999) ---
3	0...20mA (-1999; 9999) ---
4	4...20mA (-1999; 9999) ---

Affiche la position de la virgule

Est activé si l'entrée Courant/ Tension --- est sélectionnée.

Sans virgule

Entre le premier et le deuxième chiffres "0,0"

Entre le deuxième et le troisième chiffres "0,00"

Entre le troisième et le quatrième chiffres "0,000"

Affiche le type de réglage de lavaleur

Est activé si l'entrée Courant/ Tension --- est sélectionnée.

Réglage sur deux points fixes. Lavaleur du point bas est fixée à -1999. Lavaleur du point haut est fixée à 9999.

L'utilisateur peut utiliser le réglage à deux points avec tPoL et tPoH.

L'utilisateur peut définir 16 points de réglage.

Réglage du point bas (-1999, 9999) Unité

Est activé si l'entrée Courant/ Tension ---est sélectionnée.

Réglage du point haut (-1999, 9999) Unité

Est activé si l'entrée Courant/ Tension est SéLECTIONNée. ---

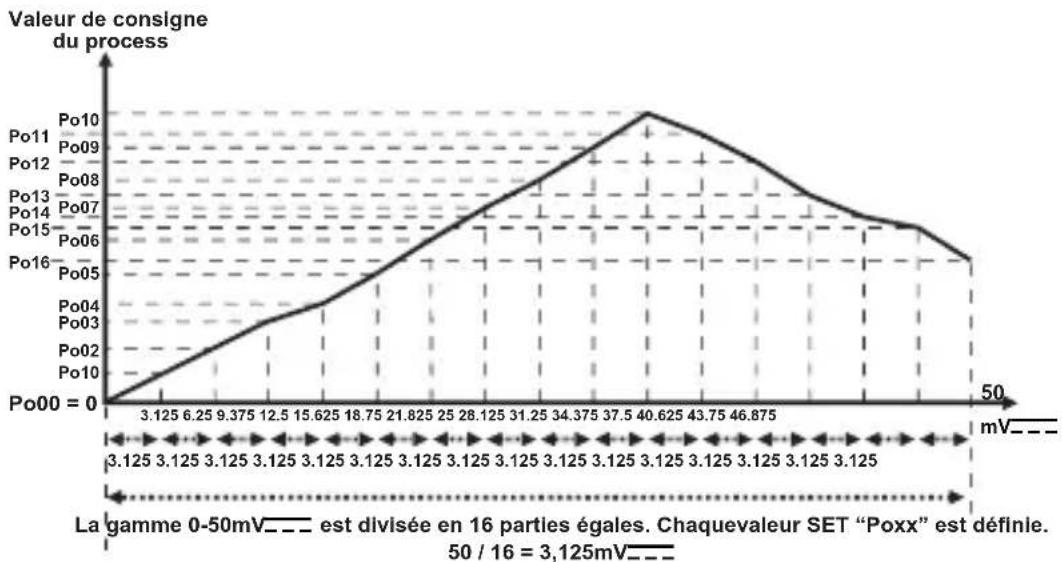

Affiche les points de réglage (-1999, 9999) Unité

Ce paramètre est activé si Courant/ Tension est sélectionné. —— Avec le réglage multi-point, l'échelle définie est divisée en 16 points de réglage.

For example: wAsL est 0-50mV

Valeur du coefficient (1,000, 9,999)

Lavaleur du process est multipliee par cettevaleur.

Est activé si l'entrée Courant/ Tension est SéLECTIONNée.

Selection de l'unité

Unité: °C

Unité:°F

L'unité est la tension. Est activé si l'entrée Courant/ Tension est --- sélectionnée.

Pas d'unité. Est activé si l'entrée Courant/ Tension --- est seLECTIONnée.

Valeur minimale sur I'echelle d'opération

(Point bas de I'échelle, Point haut de I'échelle) Unité

Utilisé pour le calcul de la bande proportionnelle et la signalisation d'affichage.

Valeur maximale sur I'echelle d'opération

(Point bas de l'échelle, Point haut de l'échelle) Unité

Utilisé pour le calcul de la bande proportionnelle et la signalisation d'affichage.

Affiche l'ecart de lavaleur du process (Échelle -10%, Échelle +10%) unité. Cettevaleur est ajoutée à lavaleur du process.

Durée de filtré (0,0,900,0) secondes

Definit la durée de filtré pour lavaleur affichée.

Compensation de soudure froide

Ce paramètre est activé si l'entrée de process sélectionné est TC.

La compensation de soudure à froid est active.

La compensation de soudure à froid n'est pas active.

Echelle: L'écart entre le point haut et le point bas d'un type d'entrée de process.

Exemple: Si tCSL = 2 (point bas: -200, point haut: 900), l'échelle est: 1100. Si le type d'entrée est Tension/ Courant, l'échelle est la différence entre les paramètres tPoH et tPoL.

Pid ConF: Paramètres de configuration PID

BANDE PROPORTIONNELLE (0,0,999,9)%

Si = 1000^, = 0^ et P = 50,0 alors Bande proportionnelle = ( - )^ / 100,0 Bande proportionnelle = (1000 - 0)^50,0 / 100,0 = 500^

DUREE TOTALE (0, 3600) secondes

Peut être modifiée par l'utilisateur. Àpres l'exécution correcte du réglage, lavaleur de la durée totale change automatiquement. Si elle est égale à 0, le contrôle intégral est désactisé.

DUREE DÉRIVÉE (0,0, 999,9) secondes

Peut être modifié par l'utilisateur. Àpres l'exécution correcte du réglage, lavaleur de la durée totale change automatiquement. Si elle est égale à 0, le contrôle dérivé est désactivé.

DUREE DE LA SORTIE CONTROLLE (1, 150) secondes

Durée de la sortie Process

SORTIE DE CONTROLLE MINIMALE (0,0,0uL)%

Meme si après le calcul du PID, lavaleur de sortie % est inférieure à ce paramètre, la sortie Chauffage ou Refroidissement est activée au minimum pour le paramètre OLL.

SORTIE DE CONTROLMAXIMALE (oll, 100,0)%

Meme si après le calcul du PID, lavaleur de sortie % est supérieure à ce paramètre, la sortie Chauffage ou Refroidissement est activée aumaximum pour le parametre OUL.

DUREE MINIMALE DE LA SORTIE CONTROLLE (0,0, [t]

seconds

La sortie Chauffage ou Refroidissement ne peut pas etre activée a unevaleur inférieure à ce parametre. Meme si ce parametre est etal à 0, la durée sera de 50 msec.

CALCUL ANTI-RESET (0, POINT HAUT DE L'ÉCHELLE) Unité

Pendant le PID, si la condition

PSEt -Rr <=valeur du process <= PSEt+RestVraie,

lavaleur totale est calculée. Si la condition n'est pasVraie lavaleur totale n'est pas calculée et la dernièrevaleur totale calculée est utilisé. Si le paramètre Ar est sélectionné 口 R - , la bande proportionnelle de chauffage sera utilisé pour chauffer le processus PID au lieu du paramètre Ar et au lieu du paramètre Ar, la bande proportionnelle de refroidissement est utilisé pour refroidir le processus PID

ÉCART DE LAVALEUR DE CONSIGNE

((- Point haut de l'échelle / 2), (Point haut de l'échelle / 2)) Unité

PSE + SuF est lavaleur de consigne utilisée pour les calculs du PID.

Ce paramètre sert à ajuster la bande proportionnelle.

ÉCART DE SORTIE PID

(PID CHAUFFAGE 0,0,100,0)%

(PID REFROIDISSEMENT -100,0, 0,0)%

Ce paramètre est ajouté à lavaleur “% sortie” qui est calculée à la fin du PID.

ÉCART DE SORTIE RELATIF AU PID DE CONSIGNE

(PID CHAUFFAGE 0,0,100,0)%

(PID REFROIDISSEMENT -100,0, 0,0)%

Ce paramètre est ajusté à la sortie % du process qui est calculée à la fin du PID en fonction de la valeur de consigne du process.

Il sert averifier si lavaleur du process oscille ou non, lorsque le parametre tunn est Atun ou At5t, si la condition

PSEt -5rtn <=valeur Process <= PSEt +Strn n'est

pasVraie, alors le dispositif lance automatiquement la fonction TUNN.

POINT BAS DE L'ÉCHelle: Valeur minimale d'entrée du process pour les entrées Pt-100 et TC. -1999 pour le réglage à deux points fixes des entrées utilisées. Le point bas de l'échelle est le plus bas à partir de L Pol et L PoH pour le réglage à deux points SéLECTIONNABLES des entrées utilisées.

Le point bas de l'échelle est le plus bas à partir de Po00 ou Po16 pour le réglage multi-point des entrées.

POINT HAUT DE L'ÉCHelle: Valeurmaximale d'entrée du process pour les entrées Pt-100 et TC. 9999 pour le réglage à deux points fixes des entrées utilisées les entrées. Le point haut de l'échelle est le plus haut à partir de tPoI ou tPoH pour le réglage à deux points sélectionnables des entrées.

Le point haut de l'échelle est le plus haut à partir de _000 ou _016 pour le réglage multi-point des entrées.

RéGLAGE DE BANDE PROPORTIONNELLE

((- Point haut de l'échelle / 2), (Point haut de l'échelle / 2)) Unité

Si la fonction Refroidissement est executée, lavaleur de consigne pour le process Refroidissement est calculée en ajoutant lavaleur de consigne PSEE et le paramètre o-db.

La forme de contrôle peut etreON/ OFF ou PID.

Si lavaleur de consigne pour le chauffage = + Alors lavaleur definite pour le refroidissement = + + - db

VALEUR DE SORTIE SUR DÉCLENCHEMENT DU CAPTEUR (PID CHAUFFAGE 0,0,100,0)%

(PID REFROIDISSEMENT -100,0, 0,0)%

Lorsque capteur est déclenché, le contrôle du process peut se poursuivre en saisissant lavaleur % de sortie dans le paramètre Sbou. Si ce paramètre est 0,0, la sortie de contrôle du process n'execute aucune sortie lorsque le capteur se déclenché.

Valeur de consigne du démarrage progressif (0, 9999) unité

Le paramètre f est sélectionné no, la fonction de démarrage progressif devient inactive. À la mise sous tension de l'appareil no si la valeur de démarrage progressif est différente de, et que la valeur de température est inférieure à la valeur de démarrage progressif sur les processus, l'appareil démarre le démarrage progressif, jusqu'à ce que la température attigne la valeur de consigne de démarrage progressif. Au démarrage progressif, la période de sortie de l'appareil sera la valeur du paramètre SSCt et la sortie de contrôle de l'appareil sera la valeur du paramètre SSCo.

Période de contrôle à démarrage progressif (10,0, 90,0) secondes

Période de contrôle à démarrage progressif (0, 100) secondes

PCnF ConF: Paramètres de configuration de la sortie Process

Configuration de sortie

Déterminé si la sortie Process (Pilote de sortie SSR) et la sortie Alarme 2 fonctionnent ensemble ou séparément.

La sortie Process (Pilote de sortie SSR) et la sortie Alarme 2 fonctionnement séparément.

La sortie Process (Pilote de sortie SSR) et la sortie Alarme 2 fonctionnent ensemble. Les fonctions d'alarme de la sortie Alarme 2 ne peuvent pas etre utilisées.

Fonction de sortie Process

Chauffage

Refroidissement

Type de contrôle de sortie Process

Algorithm de contrôleON/ OFF

Algorithm de contrôle PID

Hysteresis de la sortie Process (Échelle 0%, Échelle 50%) Unité Activé si la commandeMarche/Arrêt est sélectionnée.

Fonctionnement de l'hysteresis
Acté si le contrôle ON/ OFF est sélectionné.

SV + HYS/2 et SV - HYS/2

SV et SV+HYS ou SV et SV-HYS

Durée de l'arrêt (0,0, 100,0) secondes

En modeMarche/Arrêt (ON/OFF), cette durée doit expirer pour que la sortie soit ré-energisée. (Activé si le contrôle ON/OFF est sélectionné).

Aln1 ConF: Paramètres de configuration de sortie alarme 21

Sortie logique 1

Déterminé la fonction logique pour la sortie Alarme 1.

Sortie Alarme

Sortie Sélectionmanuelle/automatique

Sortie Alarme du capteur

La sortie est active lorsquelavaleur Process est en dehors de la bandedefinie par lavaleur minimale Lol et lavaleurmaximale uPL deI'echelle operationnelle.

Type Alarme 1

Déterminé le type d'alarme pour la sortie 1. Activé si la fonction logique Sortie alarme 1 est réglée sur Sortie Alarme.

Alarme haute Process

AlarmeasseProcess

Alarme haute Deviation

Alarme basse Deviation

Alarme Bande de deviation

Alarme Amplitude de déviation

Valeur d'hysteresis Alarme 1 (Échelle 0%, Échelle 50%) Unité

Activé si la fonction logique Sortie alarme 1 est régée sur Sortie d'alarme.

Délai d'activation d'alarme 1 (0,9999) secondes

Activé si la fonction logique Sortie alarme 1 est régée sur Sortie Alarme.

Délai d'extinction d'alarme 1 (0,9998) secondes

Lorsque lavaleur est supérieure à 9998, L'ech est affché. Dans ce cas, la sortie Verrouillage d'alarme est selectionnée. Activé si la fonction logique Sortie alarme 1 est réglée sur Sortie d'alarme.

Durée de stabilisation d'alarme 1 (0,99) secondes

Activé si la fonction logique Sortie Alarme 1 est réglée sur Sortie Alarme. Lorsque l'unité est sous tension et que le délambda de stabilisation d'alarme a expiré, si une condition d'alarme sélectionnée Alt1 existe, la sortie alarme 1 est activée.

Aln2 ConF: Paramètres de configuration de sortie Alarme 2

Le menu "Aln2 Conf" est accessible si le paramètre oCnF dans "PCnF ConF" est 0.

Sortie logique 2

Determine la fonction de sortie logique pour la sortie Alarme 2. Sortie Alarme

Sortie Sélectionmanuelle/ automatique

Sortie Alarme du capteur

La sortie est active lorsquela valeur Process est en dehors de la bandedefinie par lavaleur minimale toL et lavaleurmaximale uPL deI'echelle opérationnelle.

Type alarme 2

Déterminé le type d'alarme pour la sortie 2. Activé si la fonction logique Sortie alarme 2 est réglée sur Sortie Alarme.

Alarme haute Process

Alarme basse Process

Alarme haute D'éviation

Alarme basse Deviation

Alarme Bande de deviation

Alarme Amplitude de déviation

Valeur d'hysteresis Alarme 2 (Échelle 0%, Échelle 50%) Unité

Activé si la fonction logique Sortie alarme 2 est régée sur Sortie Alarme.

Délai d'activation d'alarme 2 (0, 9999) secondes

Activé si la fonction logique Sortie alarme 2 est régée sur Sortie Alarme.

Délai d'extinction d'alarme 2 (0, 9998) secondes

Lorsque lavaleur est supérieure à 9998, L'ech est affché. Dans ce cas, la sortie Verrouillage d'alarme est selectionnée. Activé si la fonction logique Sortie Alarme 2 est régée sur Sortie Alarme.

Durée de stabilisation d'alarme 2 (0, 99) secondes

Activé si la fonction logique Sortie alarme 2 est régée sur Sortie Alarme. Lorsque l'unité est sous tension et que le délambda de stabilisation d'alarme aexpired, si une condition d'alarme selectionnée Alt2 existe, la sortie Alarme 2 est activée.

Gen ConF: Paramétres généraux

Liminé basse de lavaleur de consigne Process (Point bas de l'échelle 5U - U ) unité

Liminé haute de lavaleur de consigne Process (Point haut de l'échelle 5U - L ) unité

Protection desvaleurs de consigne Alarme

Lesvaleurs de consigne Alarme peuvent etre modifiées.

Lesvaleurs de consigne Alarme ne peuvent pas etre modifiees. Les parametes desvaleurs de consigne Alarme, et ne sont pas accessibles.

Protection du bouton de selection AUTO /MANUEL

La selection Auto ou Manuel est possible avec le bouton A/M de l'écran principal Opération.

La selection Auto ou Manuel n'est pas disponible avec le bouton A/M de l'écran principal Opération.

Protection du bouton AT (AUTO TUNE / Réglage Auto)

Le réglage du cycle limite peut être activé ou désactivé avec le bouton AT (Auto Tune) dans l'écran Opération.

Le réglage du cycle limite ne peut pas être activé ou désactivé avec le bouton AT (Auto Tune) dans l'écran Opération.

PASS ConF: Paramètres du mot de passer

Mot de passage du technicien (0, 9999)

Ce mot de passer protege l'accès aux paramètres du technicien.

Si ce paramètre est ; l'accès aux paramètres du technicien n'est pas protégé par un mot de passer.

Si ce paramètre n'est pas égal à “0” et que l'utilisateur souhaite acceder aux paramètres du technician:

1-Si le technicien ne saisit pas le mot de passer ECPS correctement: I'ecran Opération est affiché sans accès aux paramétres.
2- Lorsque ECPS est en haut de l'écran et 0 est en bas de l'écran, si le technicien appuie sur le bouton SET sans saisir le mot de passer (pour dire les paramétres), le technicien peut voir tous les menus et les paramétres ECPS sauf le menu Mot de passer du technicien ("Pass Conf"), mais il ne peut pas modifier les paramétres.

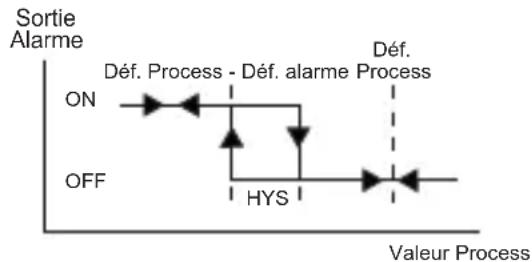

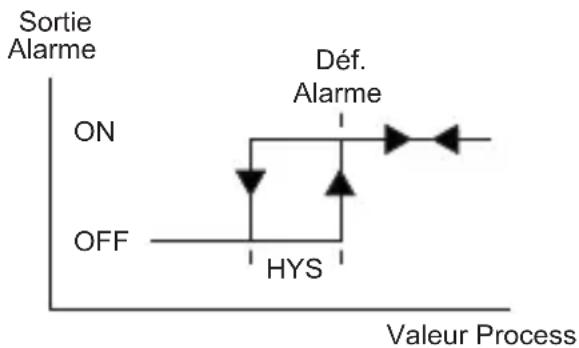

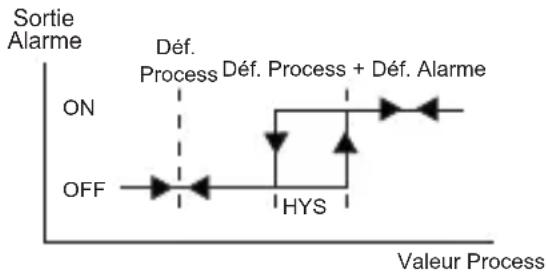

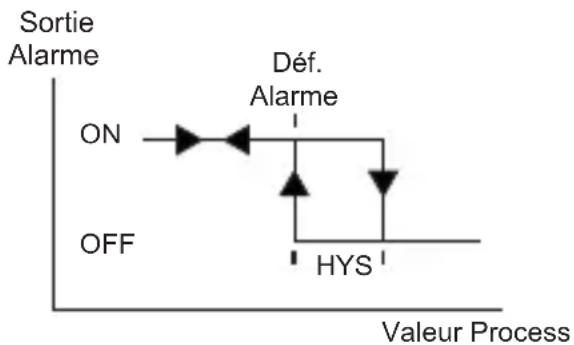

Types d'alarmes

Alarme haute Process

AlarmeasseProcess

Alarme haute Deviation

Alarmeasse Deviation

Alarme Bande de déviation

Alarme Gamme de déviation

Messages d'erreur des contrôleurs de process ESM-XX30

1 - Erreur du capteur dans l'entrée analogue. La connexion du capteur est erronée ou la connexion au capteur n'est pas établie.

2 - Si la valeur en haut de l'écran clignote.
Si lavaleur d'entrée analogue est inférieure à lavaleur minimale opérationnelle, lavaleur en haut de l'écran clignote.

3 - Si la valeur en haut de l'écran clignote.
Si lavaleur d'entrée analogue est supérieure à lavaleur maximale opérationnelle
lavaleur affichée en haut de l'écran clignote.

4 - Si le mot de passer du technician n'est pas "0" et que le technician accede aux paramétres avec le bouton SET sans saisir son mot de passer, il ne pourrait pas modifier les paramétres. Si le technician appuie sur le bouton Haut ou Bas, un message d'erreur sera affché en bas de l'écran, comme indiqué sur la gauche.

Installation

Avant d'installer ce produit, Veuillez lire attentivement lemanuel d'utilisation et les avertissements ci-dessous.

Contenu:

-Unité monobloc
- Fixation à deux éléments
-Manuel d'utilisation

Avant son installation, vérifiezvisuellement que le produit n'a pas ete endommagé pendant le transport. Il incombe a l'acheteur de faire installer ce produit par un technicien qualifie en electricite et mecanique.

le courant et isolez ce produit du système électrique.

Cette unité est normalement fournie sans fusible ou interrupteur d'alimentation.

Utilisez l'interrupteur d'alimentation et le fusible du système le cas échéant.

pour éviter une panne ou de la déterminer.

Le courant doit rester couper jusqu'à ce que tout le câblage soit terminé pour éviter tout risque de court-circuit ou de chocolélectrique.

Ne jamais tenter d'ouvrir, démonter, modifier, réparer ce produit. Toute tentative Pendant l'installation mécanique, prenez les précautions nécessaires pour ne passvous blesser sur les bords irréguliers de l'orifice dans le panneau métallique.

pas etre installedans les fixations appropriees.Prenez les precautions necessaires pour que ce produit ne puisse pas tomber pendant le montage.

Il vous incombe de vérifier que ce produit est toujours installé et utilisé conformément à sonmanuel d'utilisation.

Garantie

EMKO Elektronik garantit que ce produit est fourni sans défaut de fabrication ou dematriaui. Cette garantie estvalide pendant deux ans. La période de garantie debute à la date de livraison. Cette garantie restevalide si les conditions et les responsabilités stipulées dans la garantie et le manuel d'utilisation sont intégralement respectées par le client.

Entretien

Les opérations demaintenance et de réparation doivent uniquement être confiées à un technicien spécialisé. Coupez le courant avant d'acceder aux composants. Ne pas nettoyer le boîtier avec un solvant à base d'hydrocarbure (pétrole, trichloréthylène, etc.). L'utilisation d'un solvant peut réduire la fiabilité mécanique du produit. Utilisez un chiffon légèrement impregné d'eau ou d'alcool éthylique pour nettoyer le boîtier en plastique.

Autres informations

Informations sur le fabricant:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Bursa Organize Sanayi Bolgesi, (Fethiye OSB Mah.)

Ali Osman Sonmez Bulvari, 2. Sokak, No:3 16215

BURSA - TÜRKİYE

Telephone : [phone]

Fax : [phone]

Informations sur le service de réparation et de maintenance :

Emko Elektronik Sanayi ve Ticaret A.S.

Bursa Organize Sanayi Bolgesi, (Fethiye OSB Mah.)

Ali Osman Sonmez Bulvari, 2. Sokak, No:3 16215

BURSA - TÜRKİYE

Telephone: [phone]

Fax : [phone]

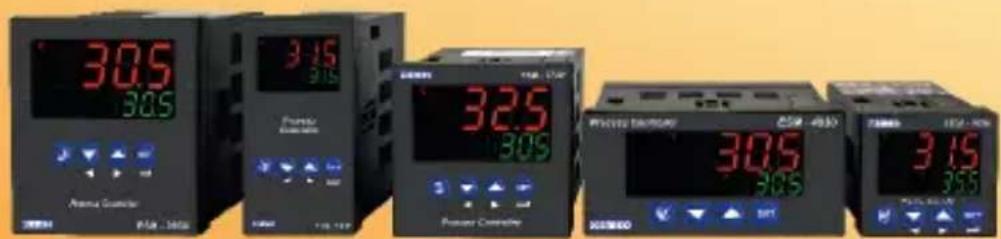

Informations de commande

ESM-4430 (48x48 DIN 1/16)

ESM-4930 (96x48 DIN 1/8)

ESM-7730 (72x72 DIN)

ESM-9930 (96x96 DIN 1/4)

ESM-9430 (48x96 DIN 1/8)

A

B

C

D

E

F

G

HI/

UVWZI/

/10

01

02

0

0

0

	Tension d'alimentationA
1	100-240V ~ (-15%;+10%) 50/60Hz
2	24V ~ (-15%;+10%) 50/60Hz or 24V --- (-15%;+10%)
9	Customer (Maximum 240V ~ (-15%;+10%))50/60Hz

	Type d'entrée Echelle
20 Configurable (Tableau 1) Tableau 1

	Communication série
0 Aucun

E	Sortie 1 (Alarme)
1	Sortie relais (5A@250 V~ur charge résistive)

FG	Sortie 2 (Process ou Alarme)
01	Sortie relais (5A@250V~ sur charge résistive)

HI	Sortie 3 (Process)
02	Pilote de sortie SSR (Maximum 17mA, 25V---)

Tableau 1

BC	Type d'entrée(TC)	Échelle (°C)	Echelle (°F)
21	L, Fe Const DIN43710	-100°C, 850 °C	-148°F, 1562 °F
22	L, Fe Const DIN43710	-100,0 °C, 850,0 °C	-148,0 °F, 999,9 °F
23	J, Fe CuNi IEC584.1(ITS90)	-200°C, 900 °C	-328°F, 1652 °F
24	J, Fe CuNi IEC584.1(ITS90)	-199,9°C, 900,0 °C	-199,9 °F, 999,9 °F
25	K, NiCr Ni IEC584.1(ITS90)	-200°C, 1300 °C	-328°F, 2372 °F
26	K, NiCr Ni IEC584.1(ITS90)	-199,9°C, 999,9°C	-199,9 °F, 999,9 °F
27	R, Pt13 %Rh Pt IEC584.1(ITS90)	0°C, 1700 °C	32°F, 3092 °F
28	S, Pt10 %Rh Pt IEC584.1(ITS90)	0°C, 1700 °C	32°F, 3092 °F
29	T, Cu CuNi IEC584.1(ITS90)	-200°C, 400 °C	-328°F, 752°F
30	T, Cu CuNi IEC584.1(ITS90)	-199,9°C, 400,0 °C	-199,9 °F, 752,0 °F
31	B, Pt30 %Rh Pt6 %Rh IEC584.1(ITS90)	44°C, 1800 °C	111°F, 3272 °F
32	B, Pt30 %Rh Pt6 %Rh IEC584.1(ITS90)	44,0°C, 999,9 °C	111,0°F, 999,9 °F
33	E, NiCr CuNi IEC584.1(ITS90)	-150°C, 700 °C	-238°F, 1292 °F
34	E, NiCr CuNi IEC584.1(ITS90)	-150,0 °C, 700,0 °C	-199,9°F, 999,9°F
35	N, Nicrosil Nisil IEC584.1(ITS90)	-200°C, 1300 °C	-328°F, 2372 °F
36	N, Nicrosil Nisil IEC584.1(ITS90)	-199,9 °C, 999,9 °C	-199,9 °F, 999,9 °F
37	C, (ITS90)	0°C, 2300 °C	32°F, 3261 °F
38	C, (ITS90)	0,0°C, 999,9 °C	32,0°F, 999,9 °F
BC	Type d'entrée (RTD)	Échelle (°C)	Echelle (°F)
39	PT 100, IEC751(ITS90)	-200°C, 650 °C	-328°F, 1202 °F
40	PT 100, IEC751(ITS90)	-199,9 °C, 650,0 °C	-199,9 °F, 999,9 °F
BC	Type d'entrée (Courant/ tension ---)		Echelle
41	0...50mV ---		-1999,9999
42	0...5V ---		-1999,9999
43	0...10V ---		-1999,9999
44	0...20mA ---		-1999,9999
45	4...20mA ---		-1999,9999

Ce symbole est utilisé pour les averagements de sécurité. L'utilisateur doit faire attention à ces averagements.

Ce symbole est utilisé pour déterminer les situations dangereuses en conséquence d'un choc électrique. L'utilisateur doit préter attention à ces avertissements absolument

Ce symbole est utilisé pour déterminer les remarques importantes sur les fonctions et l'utilisation de l'appareil

Votre partenaire technologique

Nousvous remercions d'avoir choisi les produits Emko Elektronik. Vous pouvez telécharger lemanuel d'utilisation sur notre site internet.

www.emkoelektronik.com.tr

us CC EAC

ESM-4430, ESM-7730, ESM-9930, ESM-4930, ESM-9430
Controladores de procesos PID de entrada universal
