ESM3723 - Temperaturregler Emko - Kostenlose Bedienungsanleitung

Produkttyp	Temperatur- und Feuchteregler
Marke	Emko
Modell	ESM3723
Gehäuseabmessungen	76 x 34,5 x 71 mm
Ausschnitt für Schalttafel	71 x 29 mm
Gewicht	ca. 0,20 kg
Schutzart frontseitig	IP65, NEMA 4X
Versorgungsspannung	230 V~ (±15%) 50/60 Hz, 115 V~, 24 V~, 10-30 V---
Leistungsaufnahme	3,5 VA / 3,5 W
Temperatureingang	NTC, PTC, PT-100, 0/2..10V, 0/4..20mA, ProNem Mini PMI-P
Feuchteeingang	0/2..10V, 0/4..20mA, ProNem Mini PMI-P
Relaisausgänge	4 Ausgänge: Heizung (5A), Heizungsalarm (3A), Befeuchter (3A), Befeuchteralarm (3A)
Regelalgorithmus	PID oder EIN/AUS mit Selbstoptimierung
Temperaturanzeige	Rote LED-Anzeige 4-stellig (8 mm)
Feuchteanzeige	Grüne LED-Anzeige 4-stellig (8 mm)
Interner Summer	≥83 dB, einstellbar
Betriebstemperaturbereich	-30 bis 80 °C
Max. Betriebsfeuchte	90 % rF ohne Kondensation
Reinigung	Mit Ethylalkohol oder Wasser getränktes Tuch
Garantie	2 Jahre
Normen	CE, UKCA, EAC

Häufig gestellte Fragen - ESM3723 Emko

Wie ändere ich den Temperatursollwert?

Drücken Sie einmal die Taste SET: Die obere Anzeige zeigt den Temperatursollwert. Verwenden Sie die Tasten ▲ und ▼, um den Wert zu ändern, und drücken Sie dann erneut SET zum Bestätigen. Danach wird der Feuchtesollwert angezeigt.

Wie gelange ich in den Programmiermodus?

Halten Sie auf dem Hauptbildschirm die Taste SET 5 Sekunden lang gedrückt. Wenn ein Passwort festgelegt ist, geben Sie es mit ▲/▼ ein und bestätigen Sie mit SET.

Was tun bei Anzeige 'Sbr f'?

Diese Meldung weist auf einen Fehler des Temperatursensors hin. Überprüfen Sie die Sensorverbindung. Der Summer kann ertönen, wenn er konfiguriert ist.

Wie aktiviere ich die PID-Selbstoptimierung?

Stellen Sie im Programmiermodus den Parameter _0E auf 1. Das Gerät zeigt abwechselnd 'tune' und die Temperatur an. Stellen Sie sicher, dass die gemessene Temperatur mindestens 5% unter dem Sollwert liegt.

Wie ist das Montageverfahren in einer Schalttafel?

Schneiden Sie eine Öffnung von 71x29 mm. Setzen Sie den Regler von vorne ein und befestigen Sie ihn mit den mitgelieferten Klemmbügeln, indem Sie sie in die seitlichen Aufnahmen schieben und festziehen.

Wie schalte ich den Summer aus?

Drücken Sie die Taste ▼ (Verringerung), um den Summer auszuschalten, wenn er aktiv ist.

Welche Temperatursensoren sind kompatibel?

NTC (10 kΩ bei 25°C), PTC (1000 Ω bei 25°C), PT-100 (IEC751), Signale 0/2..10V, 0/4..20mA oder ProNem Mini PMI-P-Sonde.

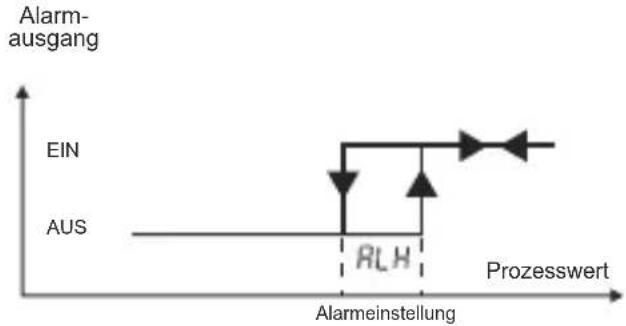

Wie konfiguriere ich einen Temperaturalarm?

Stellen Sie im Programmiermodus den Parameter EASF ein, um den Alarmtyp (hoch, tief, Band) auszuwählen. Stellen Sie dann den Schwellwert EAST und die Hysterese EALH ein.

Was bedeuten die LEDs auf der Frontplatte?

LED A1: Temperaturalarm; LED Heizung: Heizungsausgang aktiv; LED °C/°F: Einheit; LED %: Feuchtemodus; LED P: Programmiermodus; weitere LEDs für Befeuchter und Alarme.

Wie setze ich das Programmierpasswort zurück?

Das Passwort wird im Parameter PAS (0 bis 9999) eingestellt. Zum Löschen setzen Sie PAS auf 0. Falls vergessen, kontaktieren Sie den Hersteller.

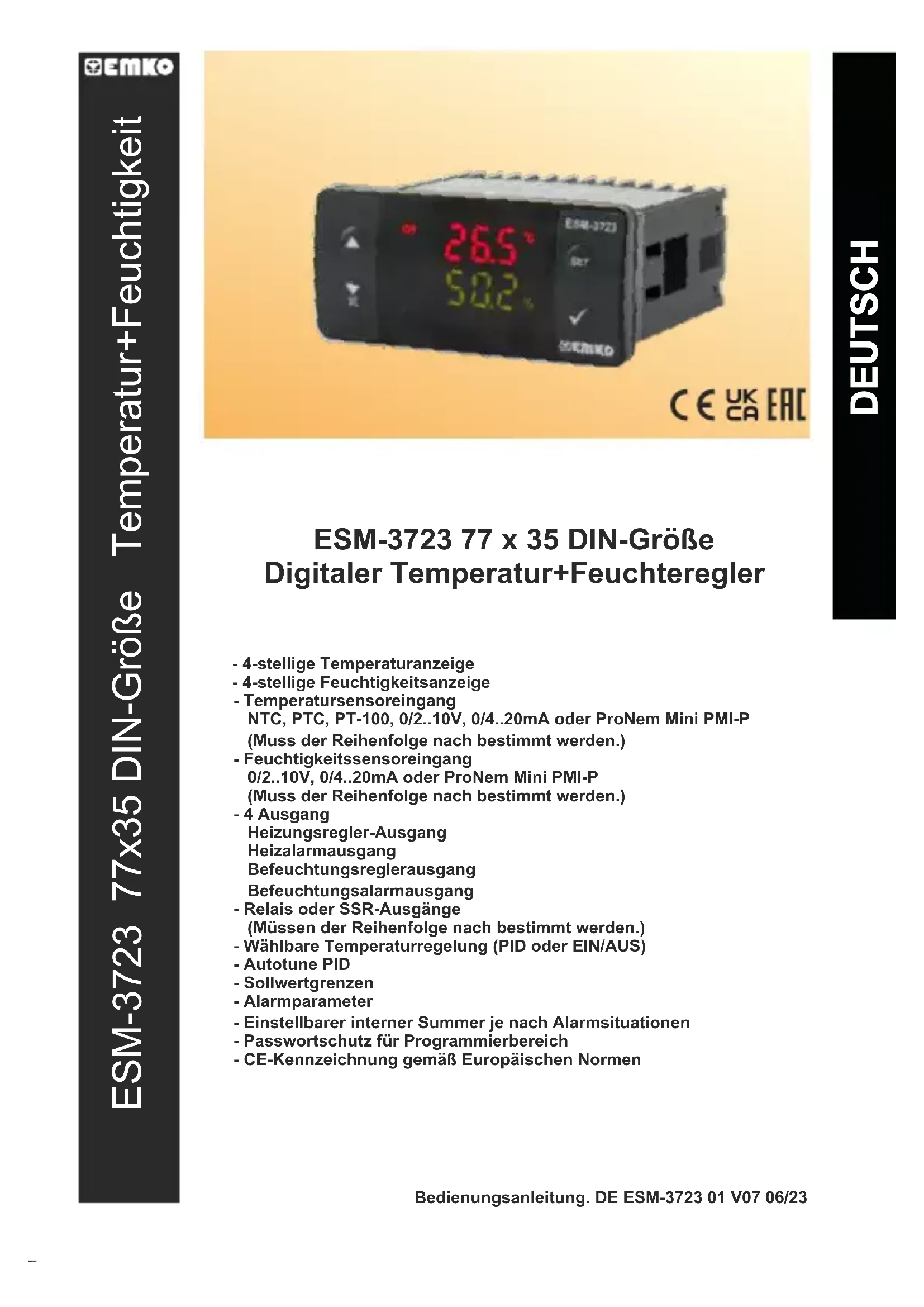

BEDIENUNGSANLEITUNG ESM3723 Emko

ESM-3723 77 x 35 DIN-Größe Digitaler Temperatur+Feuchteregler

• 4-stellige Temperaturanzeige
• 4-stellige Feuchtigkeitsanzeige
• Temperatursensoreingang NTC, PTC, PT-100, 0/2..10V, 0/4..20mA oder ProNem Mini PMI-P (Muss der Reihenfolge nach bestimmt werden.)
• Feuchtigkeitssensoreingang 0/2..10V, 0/4..20mA oder ProNem Mini PMI-P (Muss der Reihenfolge nach bestimmt werden.)
• 4 Ausgang Heizungsregler-Ausgang Heizalarmausgang Befeuchtungsreglerausgang Befeuchtungsalarmausgang
• Relais oder SSR-Ausgänge (Müssen der Reihenfolge nach bestimmt werden.)
• Wählbare Temperaturregelung (PID oder EIN/AUS)
• Autotune PID
• Sollwertgrenzen
• Alarmparameter
• Einstellbarer interner Summer je nach Alarmsituationen
• Passwortschutz für Programmierbereich
• CE-Kennzeichnung gemäß Europäischen Normen

1. Einleitung

Die Temperatur- und Feuchtigkeitssteuergeräte der Serie ESM-3723 dienen zur Steuerung von Industrieprozessen. PID oder Ein-/Aus-Steuerrungsform unter der Steuerung des Prozesses ist eine Vorrichtung, die Ihre besonderen Bedürfnisse ansprechen kann.

1.1 Umgebungsbedingte Leistungsfähigkeit

Max. Luftfeuchtigkeit bei Betrieb

: 90% Rh (nicht kondensierend)

Höhe

: Bis zu 2000 m.

Verbotene Bedingungen

Korrosive Atmosphäre

Explosionsfähige Atmosphäre

Heimbereich (Das Gerät ist nur für industrielle Anwendungen)

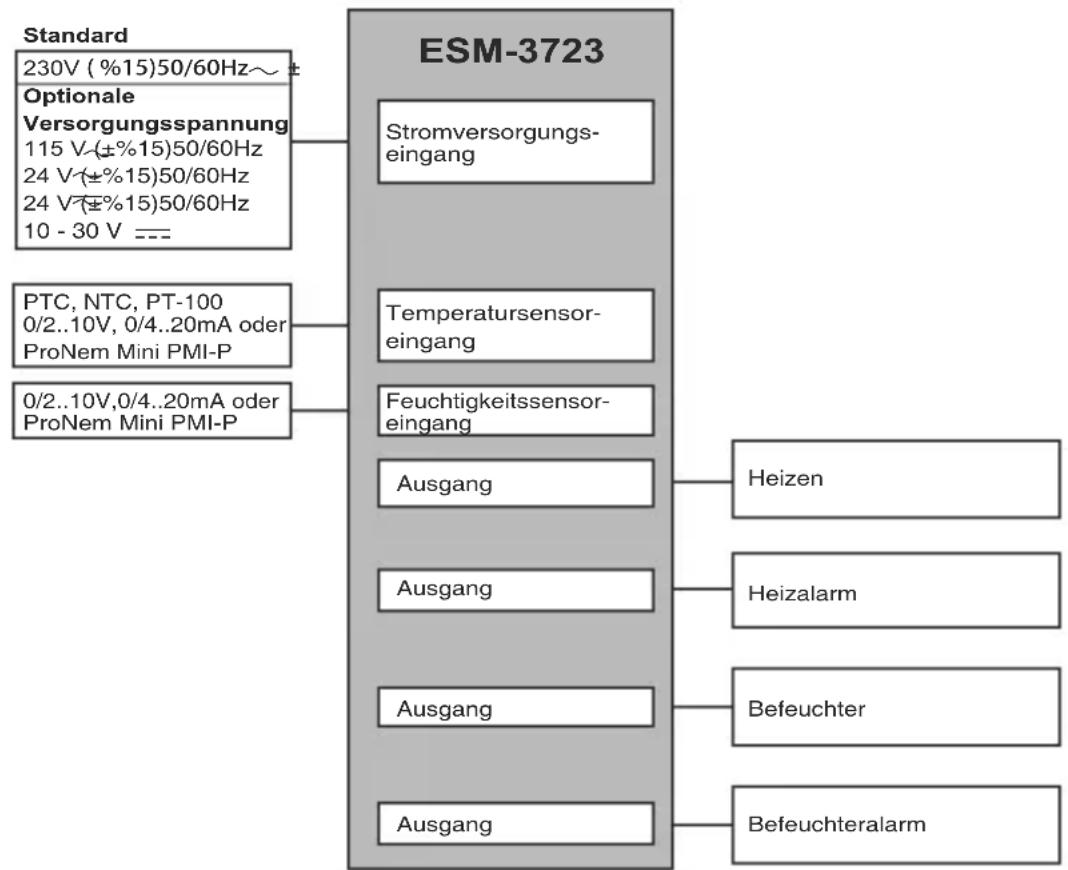

1.2. Allgemeine Spezifikationen

1.3 Installation

Eine Sichtprüfung dieses Produkts auf mögliche Transportschäden wird vor der Installation empfohlen. Es liegt in Ihrer Verantwortung dafür zu sorgen, dass qualifizierte Maschinenbau- und Elektrotechniker dieses Produkt installieren.

Bei Gefahr eines schweren Unfalls durch Ausfall oder Defekt dieser Einheit, schalten Sie das System aus und trennen Sie die elektrische Verbindung des Geräts vom System.

Die Einheit wird normalerweise ohne Stromschalter oder Sicherung geliefert. Verwenden Sie Netzschalter und Sicherung nach Bedarf.

Stellen Sie sicher, dass Sie die Nennversorgungsspannung verwenden, um die Einheit vor Schäden zu schützen und einen Ausfall zu verhindern.

Lassen Sie den Strom abgeschaltet, bis die gesamte Verkabelung abgeschlossen ist, damit Stromschläge und Probleme mit dem Gerät verhindert werden können.

Versuchen Sie niemals die Einheit zu zerlegen, zu verändern oder zu reparieren.

Die Manipulierung des Geräts kann zu Fehlfunktion, Stromschlag oder Brand führen.

Verwenden Sie die Einheit nicht in brennbaren oder explosionsgefährdeten gashaltigen Atmosphären.

Beim Einsetzen des Geräts in die Öffnung der Metallplatte während der mechanischen Installation, können Metallgrate Verletzungen an den Händen verursachen. Seien Sie vorsichtig.

Die Montage des Produkts in einem System muss mit dessen Befestigungsklammern erfolgen. Führen Sie die Montage des Geräts nicht mit ungeeigneten Befestigungsklammern durch. Achten Sie darauf, dass das Gerät während der Montage nicht herunterfällt.

Es liegt in Ihrer Verantwortung, wenn das Gerät auf eine nicht in dieser Bedienungsanleitung vorgeschriebenen Art und Weise benutzt wird.

1.4 Garantie

EMKO Elektronik garantiert, dass das gelieferte Gerät keinerlei Material- oder Verarbeitungsmängel aufweist. Diese Garantie beschränkt sich auf einen Zeitraum von zwei Jahren. Die Garantiezeitbeginnt mit dem Lieferdatum. Diese Garantie ist gültig, wenn die im Garantieschein und in der Bedienungsanleitung festgelegten Pflichten und Verantwortlichkeiten vollständig durch den Kunden erfüllt werden.

1.5 Wartung

Reparaturen dürfen nur von geschultem Fachpersonal durchgeführt werden. Trennen Sie das Gerät von der Stromversorgung, bevor Sie Innenteile manipulieren. Reinigen Sie das Gehäuse nicht mit Kohlenwasserstoff-Lösemitteln (Benzin, Trichloräthylen usw.). Die Verwendung dieser Lösemittelkann die mechanische Zuverlässigkeit des Geräts beeinträchtigen. Verwenden Sie ein mit Ethylalkohol oder Wasser angefeuchtetes Tuch, um das externe Kunststoffgehäuse zu reinigen.

1.6 Herstellerfirma

Herstellerinformationen

Emko Elektronik Sanayi ve Ticaret A.Ş.

Informationen zum Reparatur- und Wartungsservice:

Emko Elektronik Sanayi ve Ticaret A.Ş.

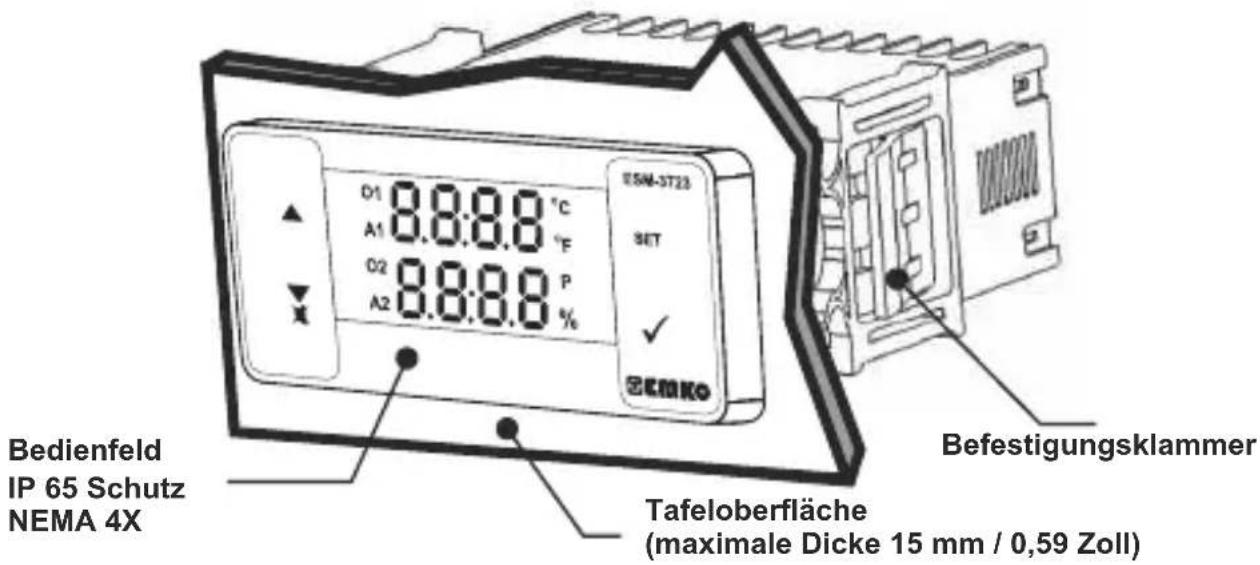

2. Allgemeine Beschreibung

D1 8.8:8.8 °C A1 8.8:8.8 °F O2 8.8:8.8 P A2 % 8.8:8.8 % ESM-3T23 SET ✓ EMKO Bedienfeld IP 65 Schutz NEMA 4X Tafeloberfläche (maximale Dicke 15 mm / 0,59 Zoll) Befestigungsklammer

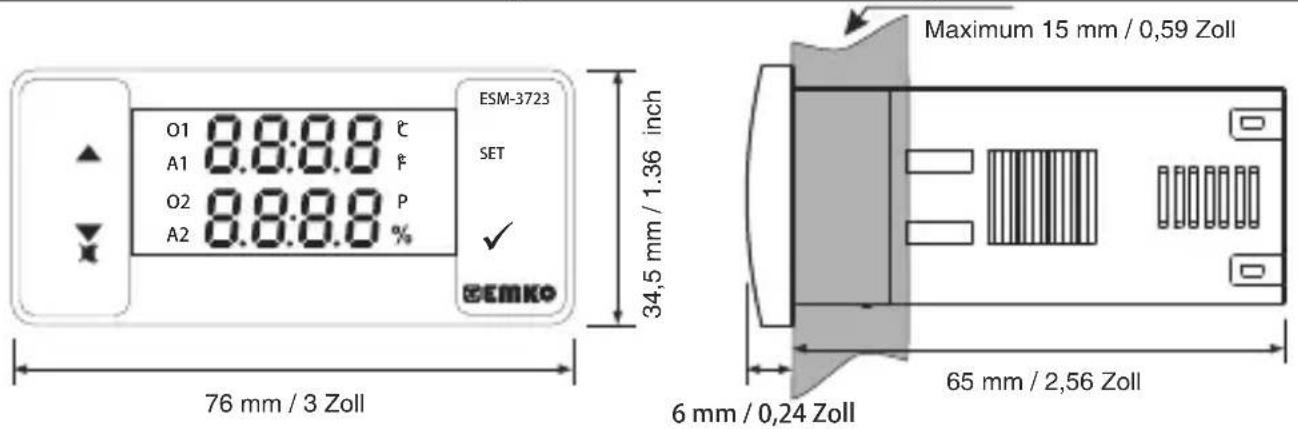

2.1 Frontansicht und Abmessungen des ESM-3723 Brutreglers

O1 8.8:8.8 °C A1 SET O2 8.8:8.8 P A2 % ESM-3723 ✓ EEMKO 34,5 mm / 1.36 inch 76 mm / 3 Zoll Maximum 15 mm / 0,59 Zoll 6 mm / 0,24 Zoll 65 mm / 2,56 Zoll

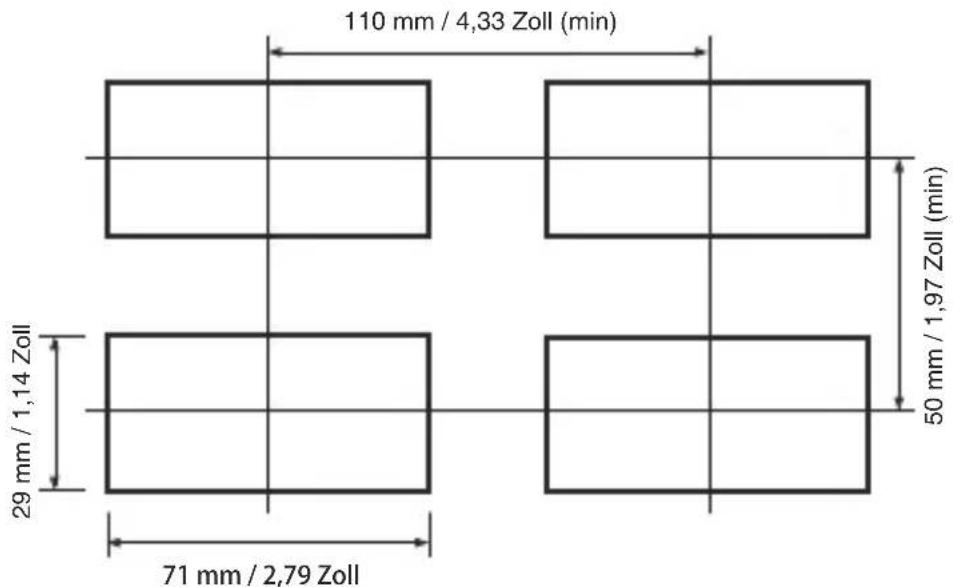

2.2 Tafelausschnitt

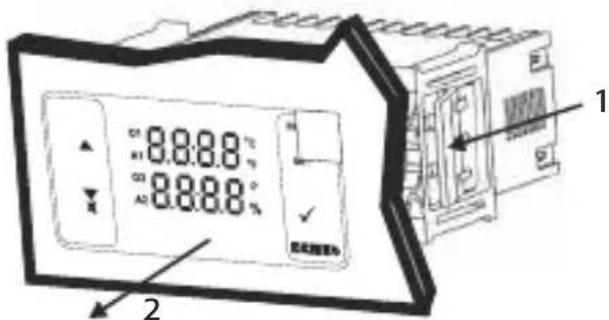

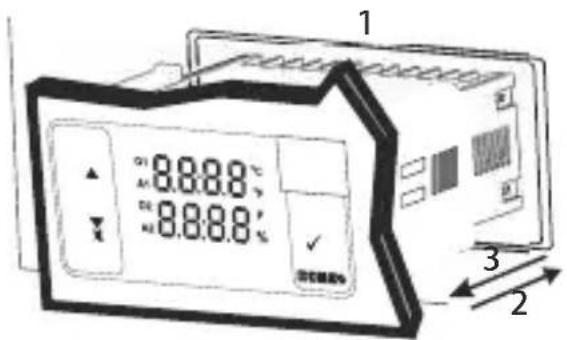

2.3 Tafeleinbau und Ausbau

1 8.8.8.8 °C A1 A2 8.8.8.8' ✓ 温度传感器 3 2

1-Bevor Sie das Gerät in Ihre Tafel einbauen, stellen Sie sicher, dass der Ausschnitt die richtige Größe hat. 2-Setzen Sie das Gerät durch den Ausschnitt ein. Wenn die Befestigungsklammern an der Einheit sind, ziehen Sie sie heraus, bevor Sie die Einheit in die Tafel einführen. 3-Stecken Sie die Befestigungsklammern in die Befestigungsbuchsen an der linken und rechten Seite des Geräts und fixieren Sie das Gerät vollständig an der Tafel, bis es einrastet.

8.8.8.8° 8.8.8.8° 8.8.8.8° 2 1

1-Ziehen Sie Befestigungsklammern aus der linken und rechten Befestigungsbuchse heraus. 2-Ziehen Sie die Einheit durch die Vorderseite des Panels heraus.

Bevor Sie die Einheit aus der Tafel entnehmen, schalten Sie die Einheit und das verbundene System aus.

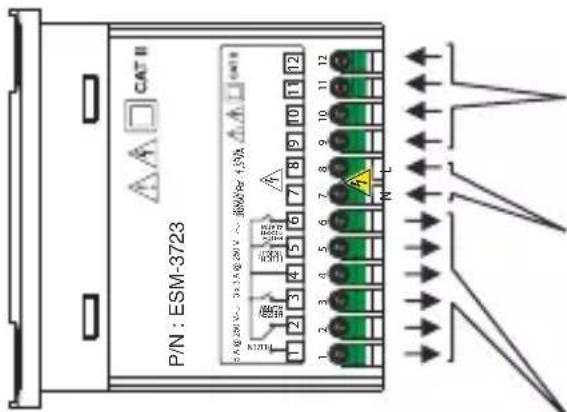

3. Elektrisches Anschlussschema

CAT II P/N : ESM-3723 A.1A 2A 3A 4A 5A 6A 7A 8A 9A 10A 11A 12 A.1A 2A 3A 4A 5A 6A 7A 8A 9A 10A 11A 12 N L 1 2 3 4 5 6 7 8 9 偏移 偏移方向 偏移方向 偏移方向 偏移方向

Temperatursensoreingang

NTC, PTC, PT-100, 0/2..10 V, 0/4..20 mA oder ProNem Mini PMI-P Muss der Reihenfolge nach bestimmt werden.

Feuchtigkeitssensoreingang

0/2..10V, 0/4..20mA or ProNem Mini PMI-P Muss der Reihenfolge nach bestimmt werden.

Stromversorgungseingang

230 V\~(%15) 50/60 Hz, 115 V\~(%15) 50/60 Hz, 24 V\~(%15) 50/60 Hz, 24 V\~(%15) 50/60 Hz, 10...30 V ---

Muss der Reihenfolge nach bestimmt werden.

Relaisausgänge

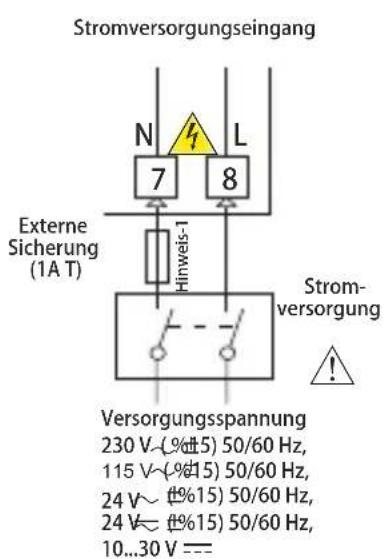

3.1 Versorgungsspannungseingangsanschluss des Geräts

Stromversorgungseingang N L 7 8 Externe Sicherung (1A T) Hinweis-1 Strom- versorgung Versorgungsspannung 230 V~(%15) 50/60 Hz, 115 V~(%15) 50/60 Hz, 24 V~(%15) 50/60 Hz, 24 V~(%15) 50/60 Hz, 10...30 V ---

Muss der Reihenfolge nach bestimmt werden.

Stellen Sie sicher, dass die Versorgungsspannung der auf dem Ger t angezeigten entspricht. Schalten Sie die Stromversorgung erst ein, nachdem alle elektrischen Anschl ü sse vorgenommen wurden. Der Versorgungsspannungsbereich muss der Reihenfolge nach bestimmt werden. W hrend der Installation des Ger ts muss die Versorgungsspannung kontrolliert werden; es muss die geeignete Versorgungsspannung am Ger t angelegt werden.

Es gibt keinen Stromversorgungsschalter am Ger t. Ein Stromversorgungsschalter muss dem Versorgungsspannungseingang hinzugefügt werden. Der Stromschalter muss zweipolig sein, um Phase und Neutralleiter zu trennen. Der Ein/Aus-Zustand des Stromversorgungsschalters ist bei elektrischen Verbindungen sehr wichtig.

Externe Sicherung, die bei i Stromversorgungseingang auf Phasenverbindung sein muss. Externe Sicherung, die bei n Stromversorgungseingang auf (+) Verbindung sein muss.

Hinweis 1: Externe Sicherung wird empfohlen. Hinweis 2: Litzenquerschnitt: 1,5mm², Massivleiterquerschnitt: 2,5mm² Die Abisolierlänge beträgt 7 bis 9mm.

Hinweis 3: Versorgungskabel müssen den Anforderungen von IEC 60277 oder IEC 60245 entsprechen

3.2 Gerätelabel und Verbindungsschema

230 V\~ VERBINDUNGSSCHEMA

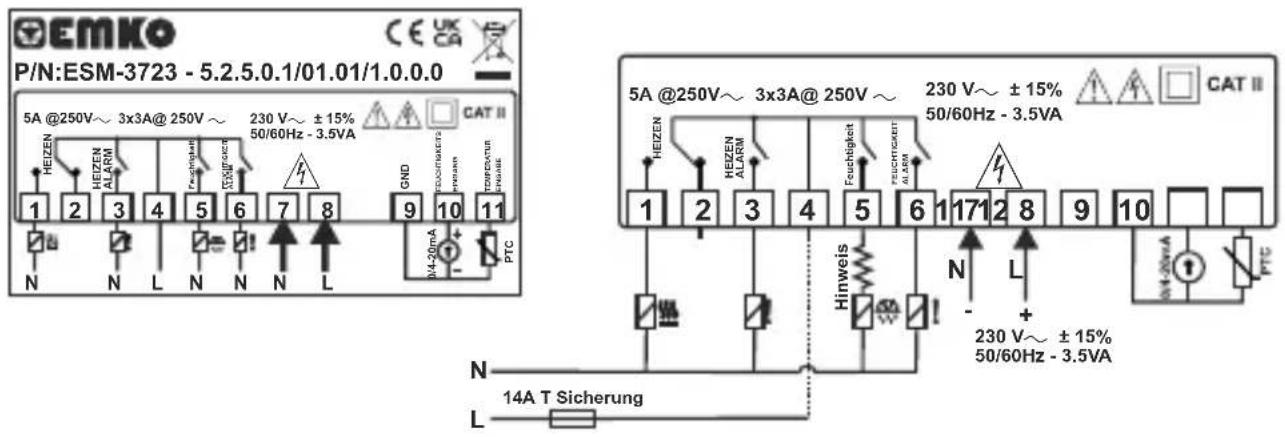

PTC Temperatur und 0/4@ 20 mA Feuchtigkeitssensoreingangsanschluss

EMKO P/N:ESM-3723 - 5.2.5.0.1/01.01/1.0.0.0 5A @250V~ 3x3A@ 250V ~ 230 V~ ± 15% 50/60Hz - 3.5VA HEIZEN HEIZEN ALARM FEUCHTICKET THYFICHT GND COOKUTRIGERS PHASM TORIFATOR PHIANS N L N L N L 4-20mA PTC 5A @250V~ 3x3A@ 250V ~ 230 V~ ± 15% 50/60Hz - 3.5VA HEIZEN HEIZEN ALARM Feuchigkeit FUJCHTICKET ALARM N L + 230 V~ ± 15% 50/60Hz - 3.5VA N L 14A T Sicherung

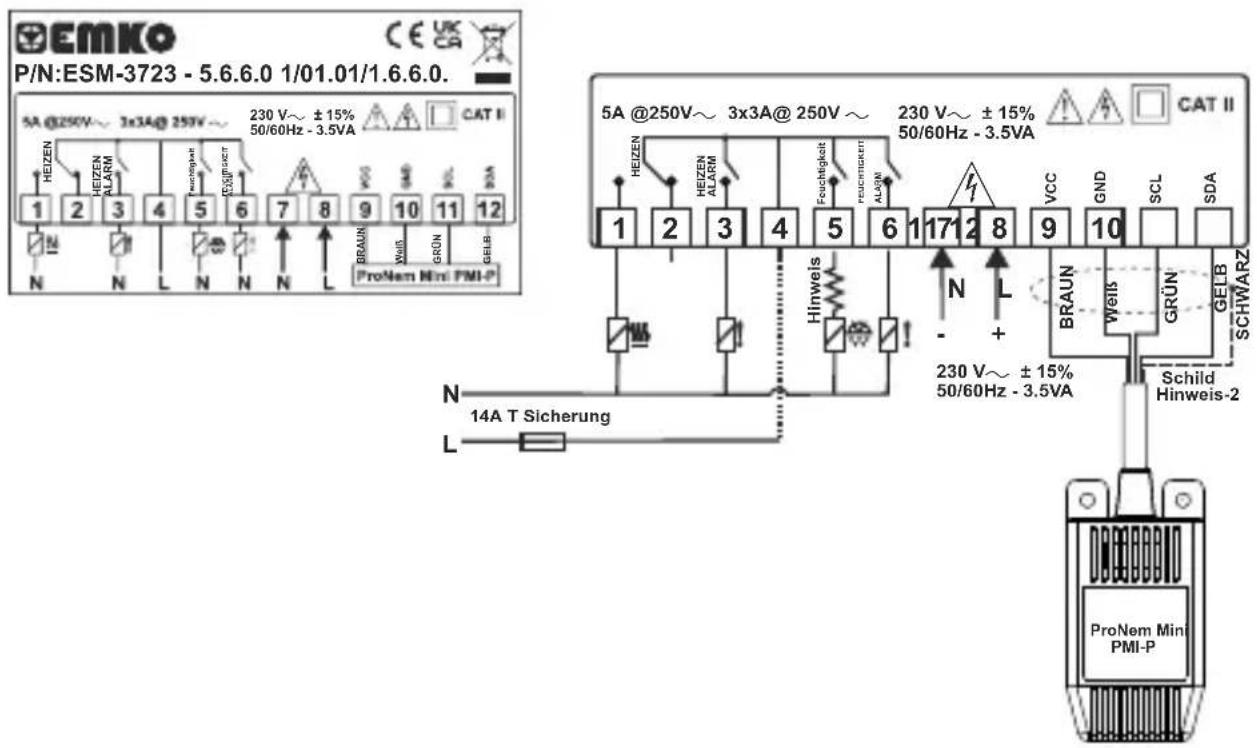

ProNem Mini PMI-P Temperatur und Feuchtigkeitssensoreingangsanschluss

EMKO P/N:ESM-3723 - 5.6.6.0 1/01.01/1.6.6.0. 5A @250V~ 3x3A@ 250V~ 230 V~ ±15% 50/60Hz - 3.5VA CAT II HEIZEN HEIZEN ALARM TEASPIER TRAFIR N N L N N L BRAUN WAI GRON GELB ProNem Min PMI-P 5A @250V~ 3x3A@ 250V~ 230 V~ ±15% 50/60Hz - 3.5VA CAT II HEIZEN HEIZEN ALARM TEASPIER TRAFIR N L HINWEIS LEUHLEWS N L HINWEIS L 14A T Sicherung 230 V~ ±15% 50/60Hz - 3.5VA SCD VCC GND SCL SDA GRAUN WAI GRUN GELB SCHWARZ Schild Hinweis-2 ProNem Min PMI-P

Hinweis-1 : Der Benutzer muss den Widerstand, der sich in der Box befindet, seriell anschließen, wie im Anschlussplan gezeigt, wenn er den Ultraschallbefeuchter (30 W ... 50 W Stromversorgung) verwendet, um das Kontaktproblem des Relaisausgangs zu schützen.

Hinweis-2 : Der Abschirmungsstift (schwarz) muss mit Nummer 10 (GND) des Klemmenblocks verbunden werden.

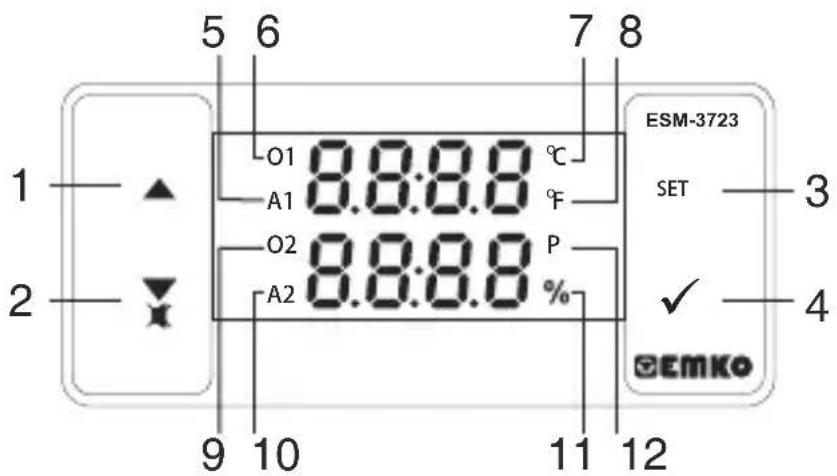

4. Bedienfelddefinition und Menü-Zugriff

5 6 7 8 1 —▲ O1 8.8:8.8 °C A1 °F 2 —▼ O2 8.8:8.8 P A2 % 9 10 11 12 ESM-3723 SET —— 3 ✓ —— 4 ©EMKO

TASTENDEFINITIONEN

1. Aufwärtstaste:

** Im Hauptbetriebsbildschirm, drücken Sie diese Taste, um den Anzeigewert für Temperatur- und Feuchtigkeitssensor zu ändern.

** Wird verwendet, um den Wert im Temperatur- und Feuchtigkeits-Einstellbildschirm und im Programmiermodus zu erhöhen.

1. Abwärtstaste, Stummschalten des Summers:

** Wird verwendet, um den Wert im Einstellbildschirm und im Programmiermodus zu verringern.

** Wird verwendet, um den Summer stummzuschalten.

1. Einstelltaste:

** Im Hauptbildschirm; bei erstmaliger Betätigung dieser Taste wird der Temperatursollwert angezeigt. Der Wert kann mit den Aufwärts- und Abwärtstasten geändert werden. Bei erneuter Betätigung der Einstelltaste wird der Wert gespeichert und als nächstes der Feuchtigkeitssollwert angezeigt. Der Wert kann mit den Aufwärts- und Abwärtstasten geändert werden. Bei erneuter Betätigung der Einstelltaste wird der Wert gespeichert und man gelangt zurück zum Hauptbetriebsbildschirm.

1. Enter-Taste:

** Für den Zugriff auf den Programmierbildschirm; im Hauptbildschirm, drücken und halten Sie diese Taste für 5 Sekunden.

** Wird verwendet, um den Wert in den Einstellbildschirmen (Temperatur oder Feuchtigkeit) und im Programmierbildschirm zu speichern.

LED-DEFINITIONEN

1. A1 LED:

** Ist aktiv bei Temperaturalarmzuständen.

1. O1 LED:

** Diese LED zeigt an, dass der Heizausgang aktiv ist.

1. Celsius-LED:

** Zeigt an, dass das Gerät im °C-Modus ist.

1. Fahrenheit-LED:

** Zeigt an, dass das Gerät im °F Modus ist.

1. O2 LED :

** Diese LED zeigt an, dass der Befeuchterausgang aktiv ist.

1. A2 LED :

** Diese LED zeigt an, dass der Befeuchteralarm aktiv ist.

1. Prozentzeichen-LED:

** Zeigt an, dass das Gerät im Feuchtigkeits-Einstellbildschirm ist oder der Befeuchterausgang aktiv ist.

1. Programm-LED:

** Zeigt an, dass das Gerät im Programmiermodus ist.

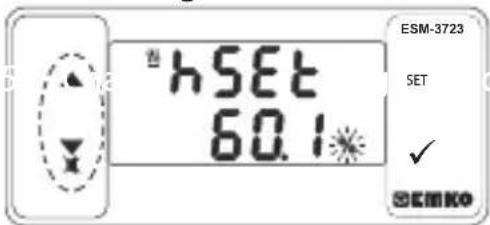

5. Ändern und Speichern des Temperatur- und Feuchtigkeitssollwerts

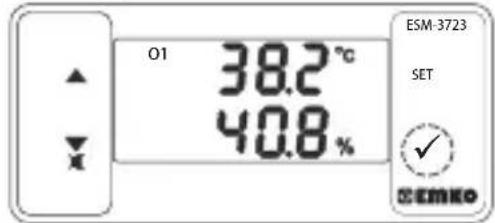

Hauptbetriebsbildschirm

Beim Betätigen der EINSTELL-Taste wird die „S“-LED aktiv sein und der Temperatursollwert angezeigt.

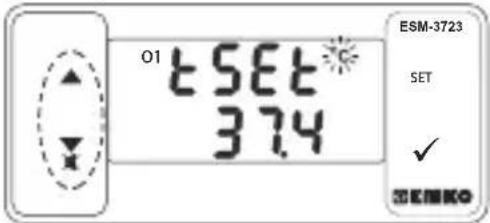

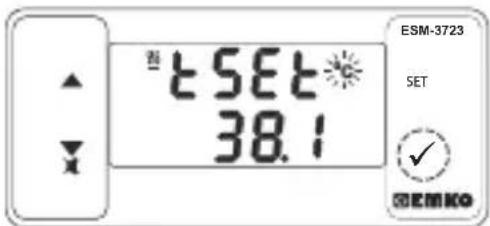

Temperatursollwert-Bildschirm

Temperatursollwert kann mit Aufwärts- und Abwärtstasten geändert werden.

Temperatursollwert-Bildschirm

Beim Betätigen der EINSTELL-Taste gedrückt kann der Temperatursollwert gespeichert werden.

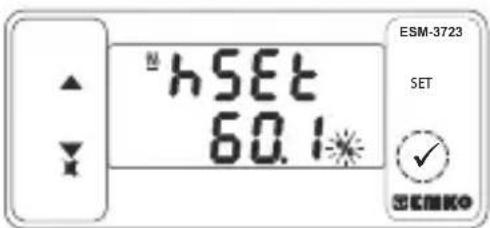

Feuchtigkeitssollwert-Bildschirm

Schaltet zum Feuchtigkeitssollwert-Bildschirm zurück.

Feuchtigkeitssollwert

Feuchtigkeitssollwert kann mit Aufwärts- und Abwärtstasten geändert werden.

Feuchtigkeitssollwert

Beim Betätigen der EINSTELL-Taste kann der Feuchtigkeitssollwert gespeichert werden.

Hauptbetriebsbildschirm

Hauptbetriebsbildschirm zurück.

Temperatursollwert-Parameter (Standard = 50°) C

Temperatursollwert kann zwischen dem minimalen Temperatursollwert E-SUL und dem maximalen Temperatursollwert E-SUM programmiert werden.

Feuchtigkeitssollwert-Parameter (Standard = 60%)

Feuchtigkeitssollwert kann zwischen dem minimalen Feuchtigkeitssollwert und dem maximalen Feuchtigkeitssollwert □SUM programmiert werden.

Wenn im Feuchtigkeitssollwert-Änderungsmodus und Temperatursollwert-Änderungsmodus für 20 Sekunden kein Vorgang durchgeführt wird, schaltet das Gerät automatisch zum Hauptbetriebsbildschirm zurück.

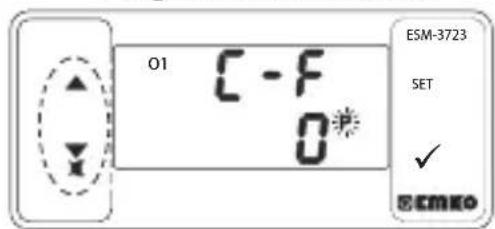

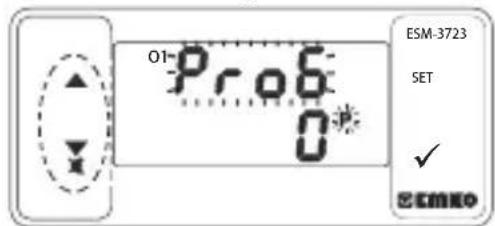

5.1 Programmiermodus-Parameterliste

Parameter zur Temperatureinheitsauswahl (Standard = 0)

°C ausgewählt.

°F ausgewählt.

= 0) Dezimaltrennzeichen-Aktivierungs

Keiner.

Nur Temperaturparameter mit Dezimaltrennzeichen.

Nur Feuchtigkeitsparameter mit Dezimaltrennzeichen.

Nur Temperatur- und Feuchtigkeitsparameter mit Dezimaltrennzeichen.

Hinweis: Wenn der Wert des C-F oder des Pnt Parameters geändert werden, sollten die Werte der tSEt, tHSt, tSUL, tSUh, tOFt, tRST, hRt h, hRtL, tRtH, hSET, hhSt, hSul, hSuh, hoFt, hRSt, hRt hand, hRtL parameters und Parameter entsprechend geändert werden.

Hinweis: tSSI, EuPI und ELOI Parameter werden angezeigt, wenn der analoge Eingangstyp (0/2..10V oder 0/4..20mA) des Temperatursensors ausgewählt ist.

Temperatursensorskala-Auswahlparameter (Standard = 0)

Analoger (Temperatur) Eingangsbereich wird mit diesem Parameter festgelegt.

0..10V=0.20deA

三

2..10V 4.20dAr

(2)(1)

Temperatursensor-Skala Untergrenze-Parameter (Standard = 0)

Kann von -1999 bis (kwpL) -1 eingestellt werden. Bei diesem Wert wird der analoge Eingang;

Wenn ±5 =0, je nach Gerätetyp 0 V (1)--- oder 0 mA (2)--- Wenn ±5 =1, je nach Gerätetyp 2 V (1)--- oder 4 mA (2)---

Temperatursensor-Skala Obergrenze-Parameter (Standard = 100)

Kann von (EloL +1) bis 9999 eingestellt werden. Bei diesem Wert wird der analoge Eingang; Gemäß Gerätetyp 10 V ^(1)(2) oder 20 mA ____

Hinweis: Elol, _uPi Parameter werden gezeigt, wenn der analoge Eingangstyp des Temperatursensors ausgewählt wird.

Temperaturregelung Auswahlparameter Ein/Aus oder PID (Standard = 0)

Ein - Aus ausgewählt.

PID ausgewählt.

Hinweis: Wird dieser Parameter mit 0 ausgewählt, werden PID-Parameter (RtUn, P, f, d, t) nicht überwacht. Wird dieser Parameter mit 1 ausgewählt, wird dieser Parameter nicht überwacht.

Autotune Auswahlparameter (Standard = □ng)

Gerät führt den Vorgang nicht aus.

Gerät führt den Vorgang aus.

Proportionalsteuerungsparameter (Standard = 1.0)

Dieser Parameterwert kann von 0.0 bis 100.0 eingestellt werden.

PID - Integralparameter (Standard = 300)

Dieser Parameterwert kann von 0 bis 3600 eingestellt werden.

PID - Ableitungsparameter (Standard = 60)

Dieser Parameterwert kann von 0.0 bis 999.9. eingestellt werden.

PID - Periodenzeitparameter (Standard = 1)

Dieser Parameterwert kann von 1 bis 50 Sekunden eingestellt werden.

(1) Es gilt, wenn der Gerätetyp 0/2...10 V —— Temperatursensoreingang.
(2) Es gilt, wenn der Gerätetyp 0/4...20 mA —— Temperatursensoreingang.

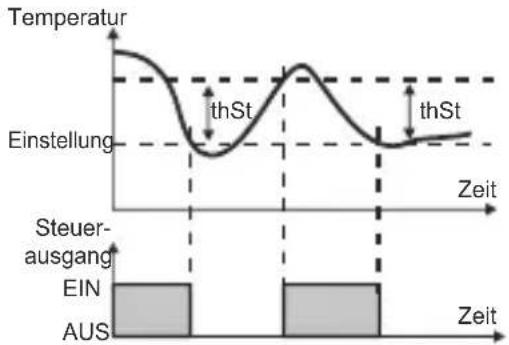

Hystereseparameter für Temperatur (Standard = 0,1°C)

von 1 bis 10°C für NTC, PTC, PT-100 (0°C, 100°C)

von 1 bis 18°F für NTC, PTC ,PT-100 (32°F, 212°F)

von 0,1 bis 10,0°C für NTC, PTC, PT-100 (0,0°C, 100,0°C)

von 0,1 bis 18,0°F für NTC, PTC, PT-100 (32,0°F, 212,0°F)

von 1 bis 10°C für ProNem Mini PMI-P (-20°C, 80°C),

von 1 bis 18°F für ProNem Mini PMI-P (-4°F, 176°F),

von 0,1 bis 10,0°C für ProNem Mini PMI-P (-20,0°C, 80,0°C)

Im EIN/AUS- Regelalgorithmus wird versucht, den Temperaturwert auf dem Sollwert zu halten, indem das letzte Kontrollelement geöffnet oder geschlossen wird. EIN/AUS-Regelstrecke, Temperaturwert schwingt kontinuierlich. Die Schwingungsdauer des Temperaturwerts oder Amplitude um den Sollwert ändert sich je nach Regelstrecke. Zur Verringerung der Schwingungsdauer des Temperaturwerts wird um oder unter dem Sollwert ein Schwellenbereich gebildet und dieser Bereich wird Hysterese genannt.

Minimaler Temperatursollwert-Parameter (Mindestwert des Geräts)

Der Temperatursollwert kann nicht unter diesem Wert liegen. Dieser Parameterwert kann vom Minimalwert der Geräteskala bis zum maximalen Temperatursollwert-Parameter eingestellt werden.

Maximaler Temperatursollwert-Parameter (Maximalwert des Geräts)

Temperatursollwert kann nicht über diesem Wert liegen. Dieser Parameterwert kann vom minimalen Temperatursollwert-Parameter ESUL bis zum maximalen Wert der Geräteskala eingestellt werden.

Temperatursensor-Offsetparameter (Standard = 0)

von -10 bis 10°C, NTC, PTC, PT-100 (0°C, 100°C),

von -18 bis 18°F, NTC, PTC, PT-100 (32°F, 212°F),

von -10,0 bis 10,0°C, NTC, PTC, PT-100 (0,0°C, 100,0°C),

von -18,0 bis,0°F NTC, PTC, PT-100 (32,0°F, 212,0°F),

von -10 bis 10°C, ProNem Mini PMI-P (-20°C, 80°C),

von -18 bis 18°F, ProNem Mini PMI-P (-4°F, 176°F),

von -10,0 bis 10,0°C, ProNem Mini PMI-P (-20,0°C, 80,0°C),

von -18,0 bis 18,0°F, ProNem Mini PMI-P (-4,0°F, 176,0°F).

Feuchtigkeitssensor-Skala Auswahlparameter (Standard = 0)

Feuchtigkeit Eingangsbereich wird mit diesem Parameter festgelegt.

0..10V(1) 20mA (2) 2..10 V(1)oder 4..20 mA(2)

Hinweis: SSL Parameter ProNem Mini PMI-P-Typ Geräte werden nicht berücksichtigt.

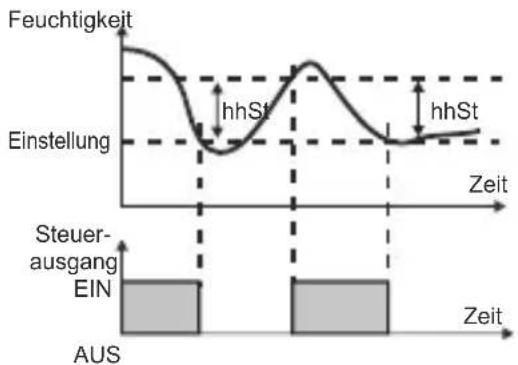

Hystereseparameter für Feuchtigkeit (Standard = 1)

von 1 bis 10 für Feuchtigkeitssensor (0%RH, 100%RH)

von 0,1 bis 10,0 für Feuchtigkeitssensor (0,0%RH, 100,0%RH)

Im EIN/AUS-Regelalgorithmus wird versucht, den Feuchtigkeitswert auf dem Sollwert zu halten, indem das letzte Kontrollelement geöffnet oder geschlossen wird. EIN/AUS-Regelstrecke, Temperaturwert schwingt kontinuierlich. Die Schwingungsdauer des Temperaturwerts oder Amplitude um den Sollwert ändert sich je nach Regelstrecke. Zur Verringerung der Schwingungsdauer des Temperaturwerts wird um oder unter dem Sollwert ein Schwellenbereich gebildet und dieser Bereich wird Hysterese genannt.

(1) Gilt für Gerätetyp 0/2...10 V — Feuchtigkeitssensoreingang.

(2) Gilt für Gerätetyp 0/4...20 mA --- Feuchtigkeitssensoreingang.

Minimaler Feuchtigkeitssollwert-Parameter (Standard = Minimalwert der Geräteskala) Feuchtigkeitssollwert kann nicht unter diesem Wert liegen. Dieser Parameterwert kann vom Minimalwert der Geräteskala bis zum maximalen Feuchtigkeitssollwert-Parameter eingestellt werden.

Maximaler Feuchtigkeitssollwert-Parameter (Standard = Maximalwert der Geräteskala) Feuchtigkeitssollwert kann nicht über diesem Wert liegen. Dieser Parameterwert kann vom minimalen Feuchtigkeitssollwert-Parameter zum maximalen Wert der Geräteskala eingestellt werden.

Feuchtigkeitsensor-Offsetparameter (Standard = 0,0)

Von -10 bis 10 für Feuchtigkeitssensor (0%RH, 100%RH)

Von -10,0 bis 10,0 für Feuchtigkeitssensor (0,0%RH, 100,0%RH)

Auswahlparameter für Températuralarmfunktion (Standard = 0)

Temperaturalarm ist inaktiv.

Übersollwertalarm ausgewählt.

Untersollwertalarm ausgewählt.

Abweichungsbandalarm ausgewählt.

Regelabweichungsalarm ausgewählt.

Hinweis: Wenn dieser Parameter mit 0 ausgewählt wird, werden die Temperaturalarmparameter ± RSt , ± RLh , ± RUt , ± Ruh , ± Rd und ± RPd nicht überwacht.

Temperaturalarm-Einstellparameter (Standard = 50,0°C)

Dieser Parameterwert kann zwischen dem minimalen Tempaturalarm-Einstellparameter und maximalen Tempaturalarm-Einstellparameter programmiert werden.

Temperaturalarm-Hystereseparameter (Standard = 0)

Dieser Parameterwert kann von 0 bis %50 der Geräteskala eingestellt werden.

Alarmeinstellung-Mindestparameter (Standard = Minimalwert der Geräteskala)

Wenn der Tempaturalarm aktiv ist, kann dieser Parameterwert vom Minimalwert der Geräteskala bis zum maximalen Tempaturalarm-Parameterwert E R U h eingestellt werden.

Alarmeinstellung-Höchstparameter (Standard = Maximalwert der Geräteskala)

Wenn der Tempaturalarm aktiv ist, kann dieser Parameterwert vom minimalen Tempaturalarm Sollwertparameter ERUT zum maximalen Wert der Geräteskala angepasst werden.

Temperaturalarm-Verzögerungszeitparameter (Standard = 0)

Temperaturalarm-Verzögerungszeit kann mit diesem Parameter definiert werden. Kann von 0 bis 99 Minuten eingestellt werden.

Parameter zur Tempertaturalarmverzögerung nach dem Einschalten (Standard = 0)

Beim ersten Einschalten des Geräts muss zur Aktivierung des Temperaturalarms diese Zeitverzögerung abgelaufen sein. Kann von 0 bis 99 Minuten eingestellt werden.

Auswahlparameter für die Feuchtigkeitsalarmfunktion (Standard = 0)

Feuchtigkeitsalarm ist inaktiv.

Übersollwertalarm ausgewählt.

Untersollwertalarm ausgewählt.

Abweichungsbandalarm ausgewählt.

Regelabweichungsalarm ausgewählt.

Hinweis: Wenn dieser Parameter mit 0 ausgewählt wird, werden die Feuchtigkeitsparameter [hRSt], [hRt,h], [hRt,i], [hRt,h], und [hRPd] nicht überwacht.

Feuchtigkeitsalarm-Einstellparameter (Standard = 60)

Dieser Parameterwert kann zwischen Min. Feuchtigkeitsalarm-Einstellparameter und Max. Feuchtigkeitsalarm-Einstellparameter _hRUN programmiert werden.

Feuchtigkeitsalarm Hystereseparameter (Standard = 0)

Dieser Parameterwert kann von 0 bis %50 der Geräteskala eingestellt werden.

Min. Feuchtigkeitsalarm-Einstellparameter (Standard = Minimalwert der Geräteskala) wenn der Feuchtigkeitsalarm aktiv ist, kann dieser Parameterwert vom Minimalwert der Geräteskala bis zum maximalen Feuchtigkeitsalarm-Einstellparameterwert eingestellt werden.

Max. Feuchtigkeitsalarm-Einstellparameter (Standard = Maximalwert der Geräteskala) - wenn der Feuchtigkeitsalarm aktiv ist, kann dieser Parameterwert vom minimalen Feuchtigkeitsalarm-Einstellparameter hAUL bis zum Maximalwert der Geräteskala eingestellt werden.

Feuchtigkeitsalarm-Verzögerungszeitparameter (Standard = 0)

Feuchtigkeitsalarm-Verzögerungszeit kann mit diesem Parameter definiert werden. Kann von 0 bis 99 Minuten eingestellt werden.

Parameter zur Feuchtigkeitsalarmverzögerung nach dem Einschalten (Standard = 0) Beim ersten Einschalten des Geräts muss zur Aktivierung des Feuchtigkeitsalarms diese Zeitverzögerung abgelaufen sein. Kann von 0 bis 99 Minuten eingestellt werden.

Summerfunktion-Auswahlparameter (Standard = 0)

Summer ist inaktiv.

Summer ist bei Temperaturalarm aktiv.

Summer ist bei Feuchtigkeitsalarm aktiv.

Summer ist bei Temperatursensorausfällen aktiv.

Summer ist bei Feuchtigkeitssensorausfällen aktiv.

Summer ist bei Temperatursensorausfällen oder Tempaturalarm aktiv.

Summer ist bei Feuchtigkeitssensorausfällen oder Feuchtigkeitsalarm aktiv.

Summer ist bei Temperatursensorausfällen oder Feuchtigkeitssensorausfällen aktiv.

Summer ist bei Temperatursensorausfällen oder Feuchtigkeitssensorausfällen oder Temperaturalarm oder Feuchtigkeitsalarm aktiv.

Summer-Einschaltdauer (Standard = ----)

Wenn Summerfunktion-Auswahlparameterwert buf = 0 , wird dieser Parameter nicht berücksichtigt. Summer-Einschaltdauer kann mit diesem Parameter definiert werden. Kann von 1 bis 99 Minuten eingestellt werden. Wenn dieser Parameter 1 ist, wird beim Betätigen der Abwärtstaste ____ angezeigt. In diesem Zustand ist der Summer aktiv, bis die Summer-Stummschalttaste gedrückt wird.

Tastenschutzparameter (Standard = 0)

Kein Schutz.

Temperatursollwert kann nicht geändert werden.

Feuchtigkeitssollwert kann nicht geändert werden.

Feuchtigkeitssollwert und Temperatursollwert können nicht geändert werden.

Zugangspasswort für den Programmiermodus (Standard = 0)

Es wird zum Aufrufen des Programmiermodus verwendet. Es kann von 0 bis 9999 eingestellt werden. Bei Einstellung 0 ist kein Passwort für den Zugriff auf die Parameter erforderlich. Wenn im Passwort-Dialog nicht „12“ eingestellt ist und der Benutzer „12“ im Passwort-Dialog eingibt, kann man auf die Parameter chst und hhst z ugreifen und sie ändern.

5.2 Grafiken zum Alarmausgang des ESM-3723

Übersollwertalarm

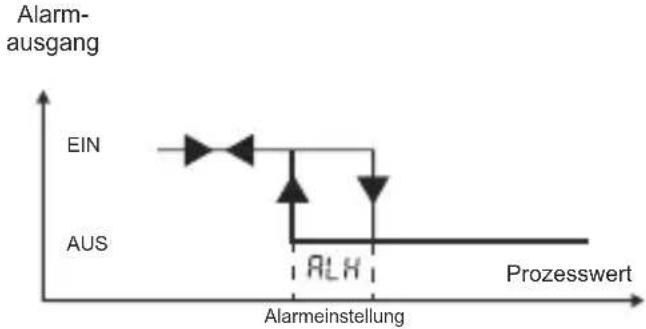

bersollwertalarm

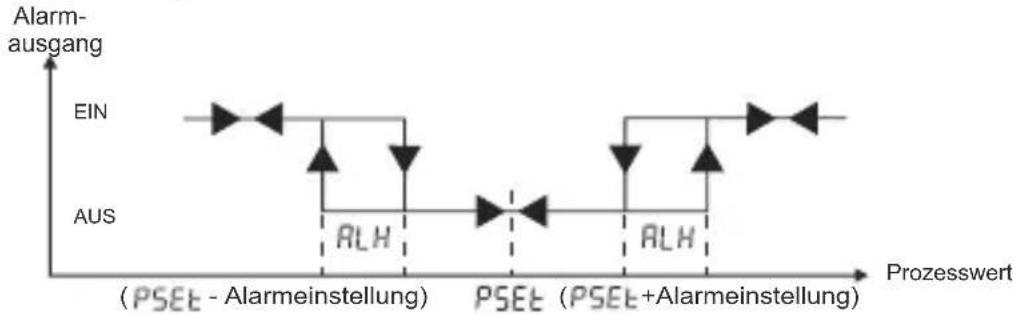

Abweichungsbandalarm

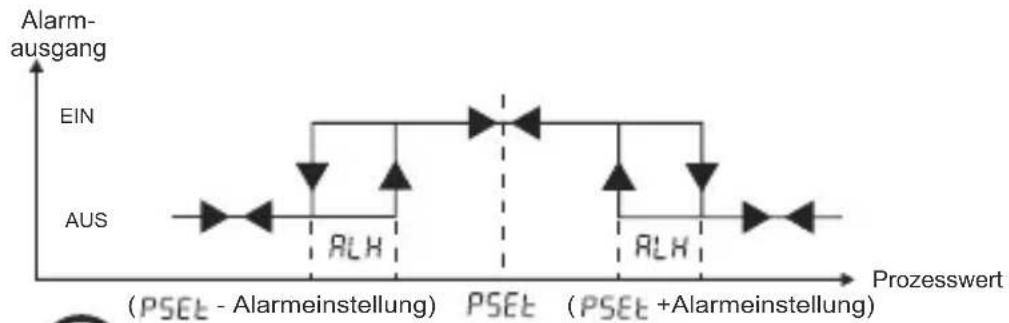

Regelabweichungsalarm

PSET = Prozesssollwert (Temperatur oder Feuchtigkeit)

5.3 Fehlermeldungen im ESM 3723

1- 5br 1 Blinkender Bildschirm, Temperatursensorausfall. Sensoranschluss ist falsch oder es gibt keinen Sensoranschluss. Während der Anzeige dieser Meldung, bei Summerfunktionsauswahl 3, 5, 7 oder 8, ertönt der interne Summer.
2-5b32 Blinkender Bildschirm, Feuchtigkeitssensorausfall. Sensoranschluss ist falsch oder es gibt keinen Sensoranschluss. Während der Anzeige dieser Meldung, bei Summerfunktionsauswahl 4, 6, 7 oder 8, ertönt der interne Summer.
3-Im Hauptbetriebsbildschirm weist das Blinken der oberen Anzeige darauf hin, dass der Tempaturalarm endet und der Alarmausgang aktiv ist. Bei Summerfunktionsauswahl 1, 5 oder 8, ertönt der interne Summer.
4-Im Hauptbetriebsbildschirm weist das Blinken der unteren Anzeige darauf hin, dass der Feuchtigkeitsalarm endet und der Alarmausgang aktiv ist. Bei Summerfunktionsauswahl 2,6 oder 8, ertönt der interne Summer.
5-Temperaturfehler bei der Selbstoptimierung. Erscheint auf dem Hauptbildschirm. Dieser Fehler tritt auf, wenn die vom Sensor abgelesene Temperatur näher am Prozess-Sollwert als 5% der Skala liegt (5 °C für den ProNem Mini PMI-P Sensor). Die Selbstoptimierung ist nicht erlaubt.

5.4 Aufrufen des Programmiermodus, Ändern und Speichern von Parametern

Hauptbetriebsbildschirm

Wenn die EINSTELL-Taste für 3 Sekunden gedrückt wird, beginnt die „P“ LED zu blinken. Wenn das Passwort zum Aufrufen des Programmiermodus ungleich 0 ist, erscheint der Bildschirm zum Aufrufen des Programmiermodus ^PrG .

Hinweis 1: Wenn das Zugangspasswort für den Programmiermodus 0 ist, wird der Temperature-einheitsbildschirm C-F anstelle des Programmier-bildschirms Pr-G angezeigt.

01 Pro6 ESM-3723 SET ✓ COMPO

Programmiermodus- Aufrufbildschirm

EINSTELL-Taste drücken, um auf den Passwort-Eingabebildschirm zuzugreifen.

Passwort-Eingabebildschirm

Programmiermodus-Zugangspasswort mit Aufwärts- und Abwärtstasten eingeben.

Passwort-Eingabebildschirm

01 Pro6 5* ESM-3723 SET OK

EINSTELL-/OK-Taste zur Eingabe des Passworts drücken.

Hinweis 2: Wenn das Zugangspasswort für den Programmiermodus 0 ist, sind nur drei Parameter zugänglich und die Parameterwerte können geändert werden.

Programmierbildschirm

O1 C - F 0* ESM-3723 SET ✓ ECMEO

EINSTELL-Taste drücken, um auf den Parameterwert zuzugreifen. Aufwärtstaste für den Zugriff auf den nächsten Parameter drücken, Abwärtstaste für den Zugriff auf den vorherigen Parameter drücken.

Parameterwert Temperatureinheitsauswahl

O1: C - F E5M-3723 SET ✓ OKOKO

Wert mit Aufwärts- und Abwärtstaste ändern.

Parameterwert Temperatureinheitsauswahl

O1 C - F I* ESM-3723 SET ✓ SEMEO

EINSTELL-Taste zur Speicherung des Parameters drücken.

Aufwärtstaste für den Zugriff auf den nächsten Parameter

Wenn im Programmiermodus für 20 Sekunden kein Vorgang durchgeführt wird, schaltet das Gerät automatisch zum Hauptbildschirm zurück.

Wenn im Programmiermodus für 20 Sekunden kein Vorgang durchgeführt wird, schaltet das Gerät automatisch zum Hauptbildschirm zurück.

Die Self-Tune-Methode wird zur Bestimmung der vom Gerät verwendeten PID-Parameter verwendet.

Starten der Selbstoptimierung (Sprungantwort-Tuning) durch den Benutzer:

• Temperatursteuerung ein/aus oder PID-Parametereinstellen ( P_-o=1 )
• Auswahlparameter für die Selbstoptimierung einstellen ( = )
• "Tune" und Temperatur werden abwechselnd im Hauptbetriebsbildschirm angezeigt.
  Auf diese Weise wird der Self-Tune-Vorgang gestartet.

Wenn der Self-Tune-Vorgang problemlos abgeschlossen ist, speichert das Gerät die neuen PID-Koeffizienten im Arbeitsspeicher und läuft weiter. EUNE Parameter wird automatisch no eingestellt.

HINWEIS: Der vom Sensor erfasste Temperaturwert muss kleiner als 5% des Prozessollwerts sein, um den Self-Tune-Vorgang zu starten (5 °C für den ProNem Mini PMI-P Sensor).

Abbruch des Self-Tune-Vorgangs (Sprungantwort-Tuning):

1 - Wenn der Sensor bricht;
2 - Wenn der Autotune-Vorgang nicht in 8 Stunden abgeschlossen werden kann;
3 - Wenn der Benutzer den TUNE Parameter 90 einstellt;
4- Während der Selbstoptimierung, wenn der Benutzer die Temperatursteuerung von pid auf ein/aus ändert;
5 - Wenn der Prozessollwert während der Selbstoptimierung geändert wird;
Die Selbstoptimierung wird abgebrochen. "Tune" wird nicht angezeigt. Ohne Änderungen an den PID-Parametern läuft das Gerät dann mit den vorherigen PID-Parametern weiter.

1. Spezifikationen

Gerätetyp	: Temperatur+Feuchteregler
Gehäuse und Montage	: 76mm x 34,5mm x71mm Kunststoffgehäuse für Tafeleinbau.Tafelausschnitt 71 x 29 mm.
Schutz vor mechanischen
Einwirkungen	: 1 Joule (IK06)
Schutzklasse	: Ip65 frontseitig, Ip20 rückseitig.
Gewicht	: Ca. 0,20 Kg.
Environmental Ratings	: Umgebungsbedingte Leistungsfähigkeit: Standard,in Innenräumen unterhalb einer Meereshöhevon 2000 Metern bei nicht-kondensierender Luftfeuchtigkeit.
Lagerungs-/Betriebstemperatur	:-30 °C bis +80 °C / -30 °C bis +80 °C
Luftfeuchtigkeit bei Lagerung/Betrieb	: 90 % max. (nicht kondensierend)
Installation : Festeinbau
Überspannungskategorie : II.
Verschmutzungsgrad	: II, Büro oder Arbeitsplatz, nicht leitfähige Verschmutzung
Betriebsbedingungen	: Dauerbetrieb
Versorgungsspannung
und Stromversorgung	: 230 V (%,15) 50/60 Hz - 3,5 VA
	: 115 V (%,15) 50/60 Hz - 3,5 VA
	: 24 V (%,15) 50/60 Hz - 3,5 VA
	: 24 V (%,15) 50/60 Hz - 3,5 VA
	: 10-30 V= = 3,5 W
Temperatursensoreingang	: NTC, PTC, PT-100, 0/2..10 V= = , 0/4..20 mA= = oderProNem Mini PMI-P
NTC-Eingangstyp	: NTC (10 k= @ 25 °C )

7. Spezifikationen

PTC-Eingangstyp	: PTC (1000 ≈ @ 25 °C)
Temperaturwiderstandseingangstyp	: PT-100 IEC751 (ITS90)
Feuchtigkeitseingangstyp	: 0/2..10 V=, 0/4..20 mA= oder ProNem Mini PMI-P
Genauigkeit	: ± 1 % vom Endwert
Sensorbruchschutz	: Gehoben
Control Form	: PID oder ON / OFF (EIN/AUS)
Relaisausgang	: 5 A @ 250 V ∼ bei ohmscher Last (Wärmeleistung) : 3 A @ 250 V ∼ bei ohmscher Last ((Heizen), (Heizalarm), Befeuchter), (Befeuchteralarm))
Optionaler SSR-Treiberausgang	: Maximum 30 mA, Maximum 15 V
Temperaturanzeige	: 8 mm Rot 4-stellige LED-Anzeige
Feuchtigkeitsanzeige	: 8 mm Grün 4-stellige LED-Anzeige
LED-Anzeigen	: P (Grün), % (Grün),° C (Rot),° F (Rot), Befeuchterausgang (Rot), Befeuchter-Alarmausgang (Rot) Heizausgang (Rot), Heizalarm (Rot)
Interner Summer	: ≥83dB
Zulassungen	: €,€,€,€

8. Andere Informationen

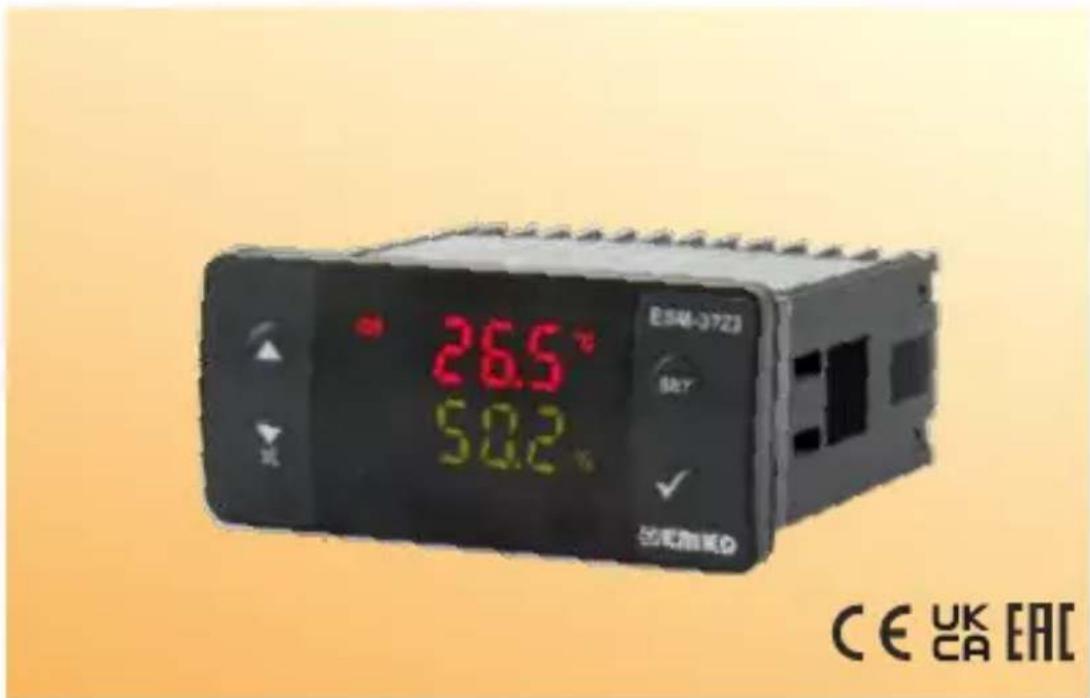

ESM-3723 (77x35 DIN-Grööe)

A

B

C

D

E

FG

HI /

U

V

W

Z/

0

/

/

0

A

Versorgungsspannung

2

24 V~ (±%15) 50/60 Hz - 3,5 VA

3

24 V~ (±%15) 50/60 Hz - 3,5 VA

4

115 V~ (±%15) 50/60 Hz - 3,5 VA

5

230 V~ (±%15) 50/60 Hz - 3,5 VA

8

10 - 30 V = 3,5 W

B

Temperatursensoreingang

Skala (°C/°F)

1

PT 100, IEC751(ITS90)

0°C/32°F ;100°C/212°F

2

PTC (Not-1)

0°C/32°F ;100°C/212°F

3

NTC (Not-1)

0°C/32°F ;100°C/212°F

4

0/2@10 V~ Spannungseingang

Benutzerdefiniert

5

0/4@20 mA Stromeingang

Benutzerdefiniert

6

ProNem Mini PMI-P

-20°C/-4°F ; 80°C/176°F

C

Feuchtigkeitssensoreingang

Skala (%)

4

0/2 @10 V~ Spannungseingang

0% - 100%

5

0/4 @20 mA Stromeingang

0% - 100%

6

ProNem Mini PMI-P

0% - 100%

E	Wärmeleistung
1	Relaisausgang (5 A @ 250 V ∼, bei ohmscher Last 1 NC, 1 NO)
2	SSR-Treiberausgang (Maximum 30 mA, Maximum 15 V)
FG	Befeuchterleistung
01	Relaisausgang (3 A @ 250 V ∼, bei ohmscher Last, 1 NO)
HI	Heizalarmausgang
01	Relaisausgang (3 A @ 250 V ∼, bei ohmscher Last,1 NO)
U	Befeuchteralarmausgang
1	Relaisausgang (3 A @ 250 V ∼, bei ohmscher Last,1 NO)
V	Im ESM-3723 enthaltener Temperatursensor
0	Keiner
1	PTC-M6L40.K1.5 (Luftsonde mit 1,5 m Silikonkabel)
2	PTCS-M6L30.K1.5.1/8" (PTC Flüssigkeitssonde mit 1,5 m Silikonkabel)
3	NTC-M5L20.K1.5 (NTC Sensor, geformter Thermoplast mit 1,5 m Kabel für Kühlungsanwendungen)
4	NTC-M6L50.K1.5 (NTC Sensor Edelstahlgehäuse mit 1,5 m Kabel für Kühlungsanwendungen)
6	ProNem Mini PMI-P (2,5 m Kabel für Temperatur- und Kühlungsanwendungen)
9	Kunde

Alle Bestellinformationen des ESM-3723 Brutreglers sind auf der obigen Tabelle angegeben. Der Benutzer kann die geeignete Gerätekonfiguration anhand der Informationen und Codes aus der Tabelle zusammenstellen und sie in Bestellnummern konvertieren. Zuerst muss man die Versorgungsspannung bestimmen, und anschließend die anderen. Bitte füllen Sie die Felder für die Bestellnummern gemäß Ihren Bedürfnissen aus. Bitte kontaktieren Sie uns, falls Ihre Bedürfnisse vom Standard abweichen.

Hinweis-1: Wenn Eingangstyp PTC oder NTC ausgewählt wird (B = 2, 3), wird der Temperatursensor mit dem Gerät geliefert. Aus diesem Grund muss bei Auswahl des Eingangstyps PTC der Sensortyp (V = 0,1 oder 2) oder bei Auswahl des Eingangstyps NTC der Sensortyp (V = 0,3 oder 4) in den Bestellinformationen angegeben werden.

Vielen Dank, dass Sie sich für Emko Elektronik Produkte entschieden haben. Bitte besuchen Sie unsere Webseite, um die detaillierte Bedienungsanleitung herunterzuladen.

www.emkoelektronik.com.tr
