ESM3723 - Controlador de temperatura Emko - Manual de uso y guía de instrucciones gratis

Tipo de producto	Regulador de temperatura y humedad
Marca	Emko
Modelo	ESM3723
Dimensiones de la carcasa	76 x 34,5 x 71 mm
Corte del panel	71 x 29 mm
Peso	Aproximadamente 0,20 kg
Protección frontal	IP65, NEMA 4X
Tensión de alimentación	230 V~ (±15%) 50/60 Hz, 115 V~, 24 V~, 10-30 V---
Consumo	3,5 VA / 3,5 W
Entrada de temperatura	NTC, PTC, PT-100, 0/2..10V, 0/4..20mA, ProNem Mini PMI-P
Entrada de humedad	0/2..10V, 0/4..20mA, ProNem Mini PMI-P
Salidas de relé	4 salidas: Calefacción (5A), Alarma calefacción (3A), Humidificador (3A), Alarma humidificador (3A)
Algoritmo de regulación	PID o ON/OFF con autoadaptación
Visualización de temperatura	Display LED rojo 4 dígitos (8 mm)
Visualización de humedad	Display LED verde 4 dígitos (8 mm)
Avisador interno	≥83 dB, ajustable
Rango de temperatura de funcionamiento	-30 a 80 °C
Humedad máx. de funcionamiento	90 % HR sin condensación
Limpieza	Paño empapado en alcohol etílico o agua
Garantía	2 años
Normas	CE, UKCA, EAC

Preguntas frecuentes - ESM3723 Emko

¿Cómo modificar el valor de consigna de temperatura?

Presione la tecla SET una vez: la pantalla superior muestra la consigna de temperatura. Use las teclas ▲ y ▼ para modificar el valor, luego presione SET nuevamente para confirmar. A continuación se muestra la consigna de humedad.

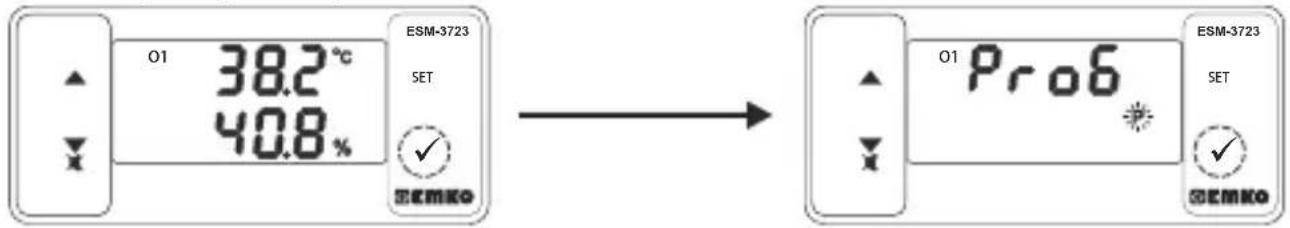

¿Cómo acceder al modo de programación?

Desde la pantalla principal, mantenga presionada la tecla SET durante 5 segundos. Si se ha definido una contraseña, ingrésela con ▲/▼ y confirme con SET.

¿Qué hacer en caso de visualización 'Sbr f'?

Este mensaje indica una falla del sensor de temperatura. Verifique la conexión del sensor. El avisador puede sonar si está configurado.

¿Cómo activar la autoadaptación PID?

En el modo de programación, ajuste el parámetro _0E a 1. El dispositivo muestra 'tune' alternando con la temperatura. Asegúrese de que la temperatura medida sea al menos un 5% inferior a la consigna.

¿Cuál es el procedimiento de montaje en un panel?

Corte una abertura de 71x29 mm. Inserte el regulador por la parte frontal, luego fíjelo con las bridas suministradas deslizándolas en las ranuras laterales y apretándolas.

¿Cómo desactivar el avisador sonoro?

Presione la tecla ▼ (decremento) para desactivar el avisador cuando esté activo.

¿Qué tipos de sensores de temperatura son compatibles?

NTC (10 kΩ a 25°C), PTC (1000 Ω a 25°C), PT-100 (IEC751), señales 0/2..10V, 0/4..20mA, o sonda ProNem Mini PMI-P.

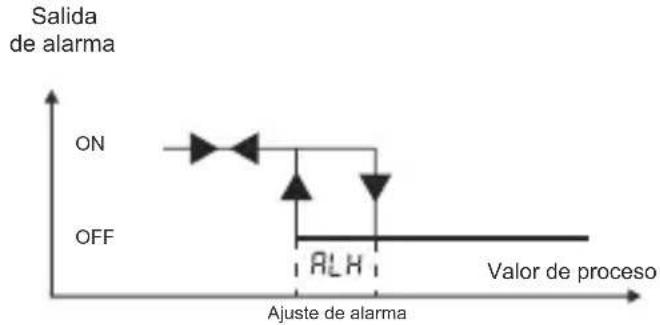

¿Cómo configurar una alarma de temperatura?

En el modo de programación, ajuste el parámetro EASF para elegir el tipo de alarma (alta, baja, banda). Luego ajuste el umbral EAST y la histéresis EALH.

¿Cuál es el significado de los LED en el panel frontal?

LED A1: alarma temperatura; LED calefacción: salida calefacción activa; LED °C/°F: unidad; LED %: modo humedad; LED P: modo programación; otros LED para humidificador y alarmas.

¿Cómo restablecer la contraseña de programación?

La contraseña se ajusta en el parámetro PAS (0 a 9999). Para eliminarla, ajuste PAS a 0. Si se olvida, contacte al fabricante.

MANUAL DE USUARIO ESM3723 Emko

24V ∼( ±15) 50/60Hz,

24V≈(±%15) 50/60Hz,

10...30 V ---

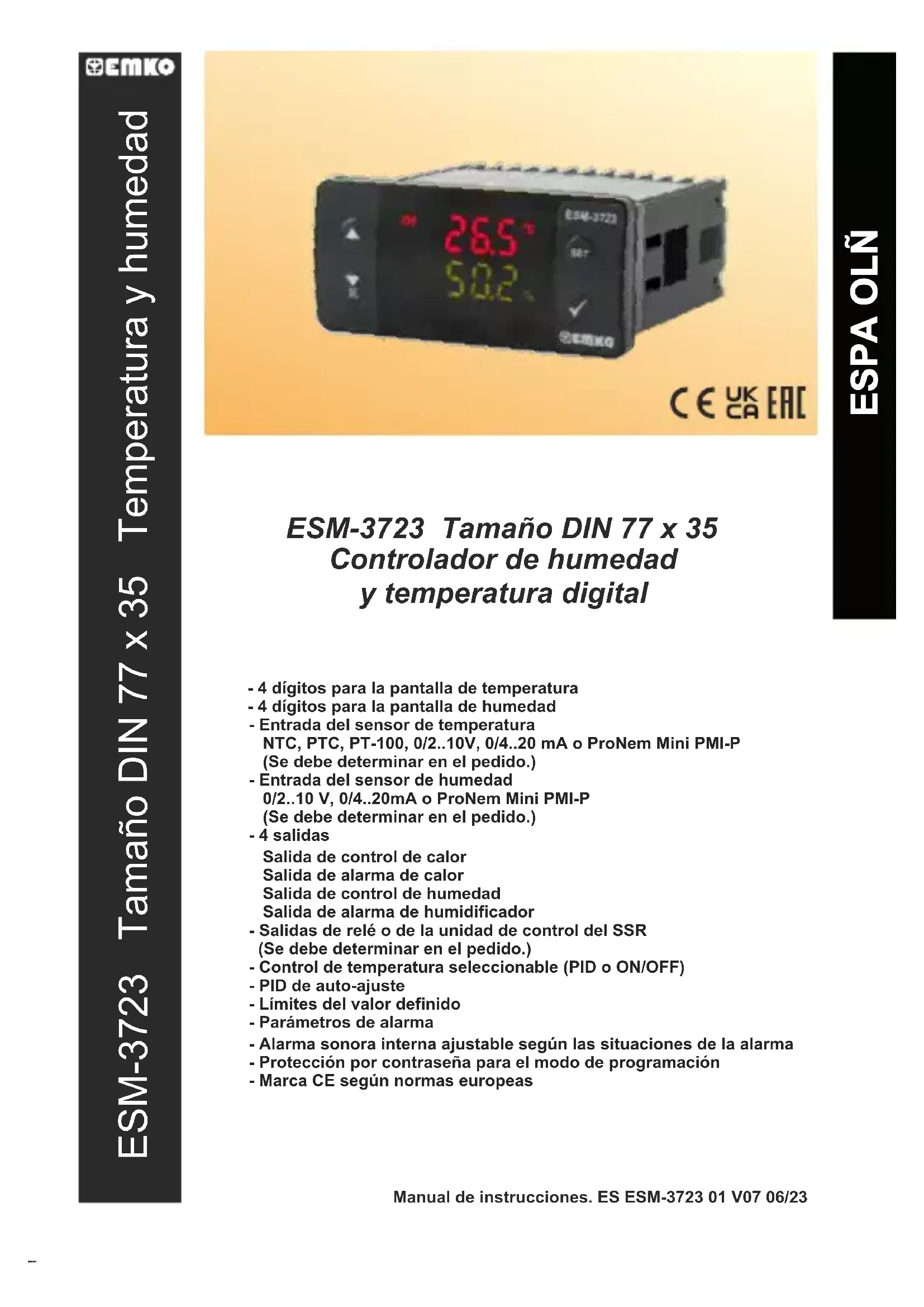

ESM-3723 Tamaño DIN 77 x 35 Controlador de humedad y temperatura digital

• 4 dígitos para la pantalla de temperatura
• 4 dígitos para la pantalla de humedad
• Entrada del sensor de temperatura NTC, PTC, PT-100, 0/2..10V, 0/4..20 mA o ProNem Mini PMI-P (Se debe determinar en el pedido.)
• Entrada del sensor de humedad 0/2..10 V, 0/4..20mA o ProNem Mini PMI-P (Se debe determinar en el pedido.)
• 4 salidas Salida de control de calor Salida de alarma de calor Salida de control de humedad Salida de alarma de humidificador
• Salidas de relé o de la unidad de control del SSR (Se debe determinar en el pedido.)
• Control de temperatura seleccionable (PID o ON/OFF)
• PID de auto-ajuste
• Límites del valor definido
• Parámetros de alarma
• Alarma sonora interna ajustable según las situaciones de la alarma
• Protección por contraseña para el modo de programación
• Marca CE según normas europeas

1. Prefacio

Los dispositivos de control de temperatura y humedad de la serie ESM-3723 están diseñados para el control de los procesos industriales. La forma de control de On/Off o PID bajo el control del proceso es un dispositivo que puede satisfacer sus necesidades especiales.

1.1 Calificaciones ambientales

Temperatura de funcionamiento : de -30 a 80 °C

Humedad de funcionamiento máx. : 90% de humedad relativa (sin condensación)

Altitud : hasta 2000 m

Condiciones prohibidas

Atmósfera corrosiva

Atmósfera explosiva

Aplicaciones domésticas

(La unidad solo está destinada a aplicaciones industriales)

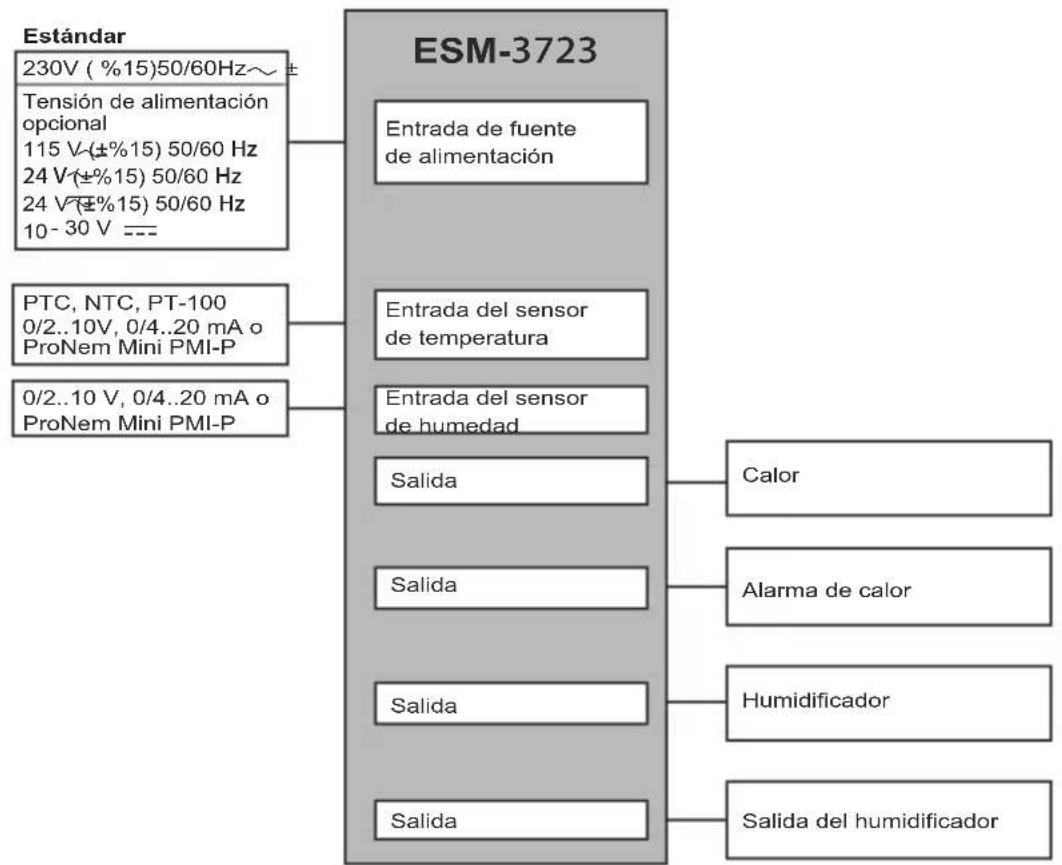

1.2. Especificaciones generales

1.3 Instalación

Se recomienda una inspección visual de este producto antes de instalarse para detectar posibles daños ocasionados durante el envío. Es su responsabilidad asegurarse de que este producto sea instalado por técnicos mecánicos y eléctricos cualificados.

Si hay peligro de accidentes graves resultantes de un fallo o defecto en esta unidad, apague el sistema y retire la conexión eléctrica del dispositivo del sistema.

La unidad se suele suministrar sin un conmutador de fuente de alimentación ni un fusible. Se necesita el uso de un fusible o un conmutador de alimentación.

Asegúrese de utilizar la tensión de alimentación nominal para proteger la unidad contra daños y evitar fallos.

Mantenga la alimentación apagada hasta finalizar todo el cableado para evitar descargas eléctricas y problemas con la unidad.

No intente nunca desmontar, modificar ni reparar esta unidad. Las alteraciones de la unidad pueden dar lugar a un funcionamiento incorrecto, descargas eléctricas o incendios.

No se debe usar la unidad en atmósferas gaseosas explosivas o inflamables.

Al colocar el equipo en el orificio del panel de metal durante la instalación mecánica, algunas rebabas de metal pueden provocar daños en las manos, por ello debe tener cuidado.

El montaje del producto en un sistema se debe realizar con sus bridas de fijación. No realice el montaje del dispositivo con una brida de fijación inadecuada. Asegúrese de que el dispositivo no se caiga al realizar el montaje.

Es responsabilidad suya si este equipo se utiliza de una forma no especificada en este manual de instrucciones.

1.4 Garantía

EMKO Elektronik garantiza que el equipo suministrado no presenta ningún defecto en el material ni en la fabricación. Esta garantía tiene una duración de dos años. Este periodo de garantía comienza a partir de la fecha de entrega. Esta garantía es vigente si el cliente desempeña completamente las tareas y responsabilidades que se determinan en el documento de la garantía y en el manual de instrucciones.

1.5 Mantenimiento

Las reparaciones solamente las debe realizar el personal formado y especializado. Corte la corriente del dispositivo antes de acceder a las piezas internas.

No limpie la carcasa con disolventes con base de hidrocarburo (gasolina, tricloroetileno, etc.). El uso de dichos disolventes puede reducir la fiabilidad mecánica del dispositivo. Utilice un paño humedecido en alcohol etílico o agua para limpiar la carcasa de plástico externa.

1.6 Empresa fabricante

Información del fabricante:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Teléfono : [phone]

Fax : [phone]

Información de reparación y mantenimiento:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Teléfono: [phone]

Fax : [phone]

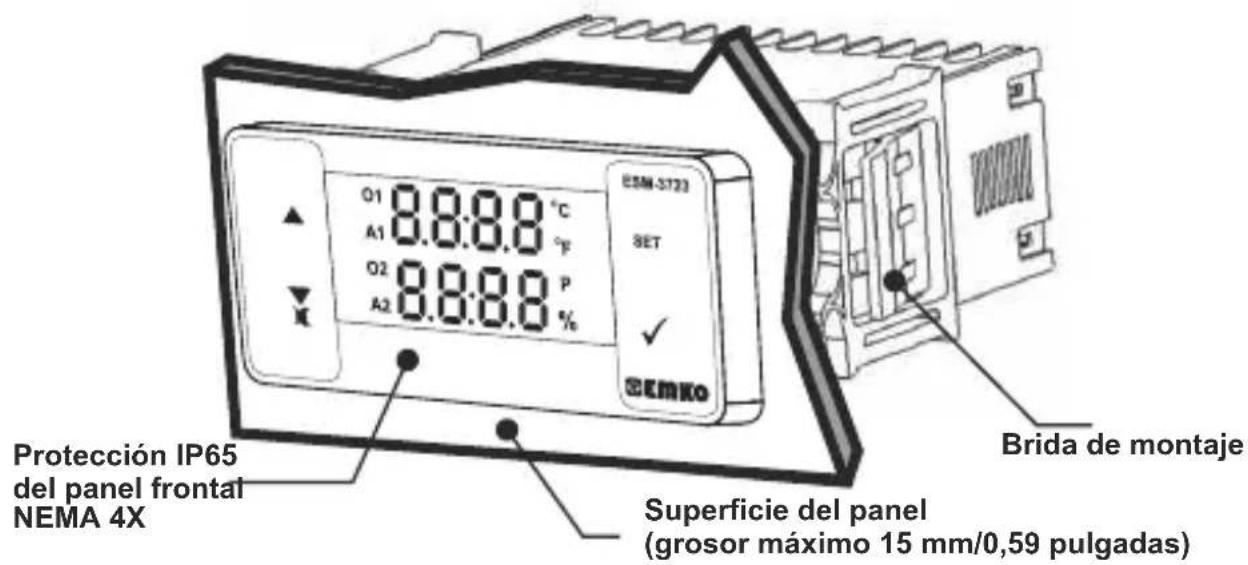

2. Descripción general

O1 8.8:8.8 °C A1 8.8:8.8 °F O2 8.8:8.8 P A2 8.8:8.8 % ESM-3723 SET ✓ SEMko Protección IP65 del panel frontal NEMA 4X Superficie del panel (grosor máximo 15 mm/0,59 pulgadas) Brida de montaje

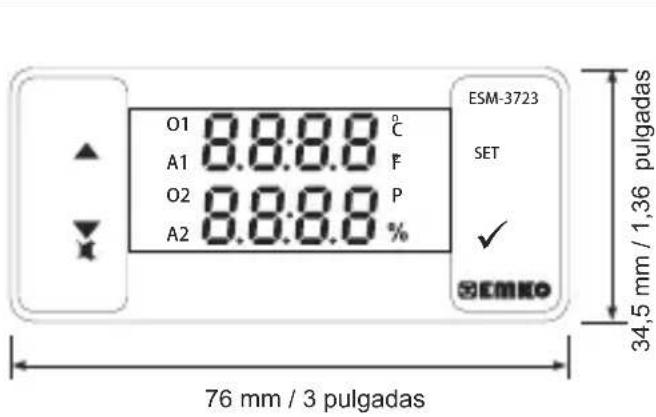

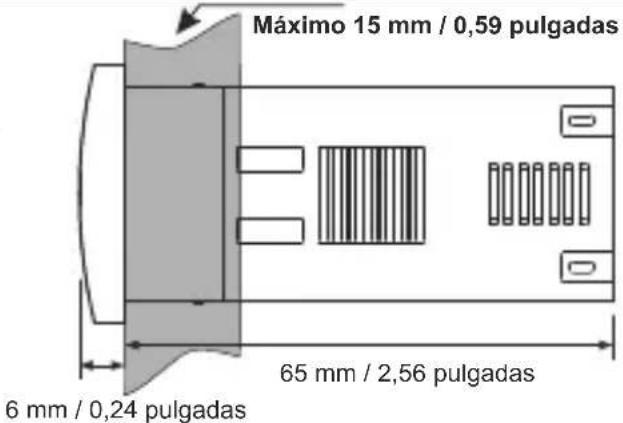

2.1 Vista frontal y dimensiones del controlador de temperatura ESM-3723

O1 8.8:8.8 °C A1 F O2 P A2 % 8.8:8.8 % ESM-3723 SET ✓ EMKO 34,5 mm / 1,36 pulgadas 76 mm / 3 pulgadas

Máximo 15 mm / 0,59 pulgadas 6 mm / 0,24 pulgadas 65 mm / 2,56 pulgadas

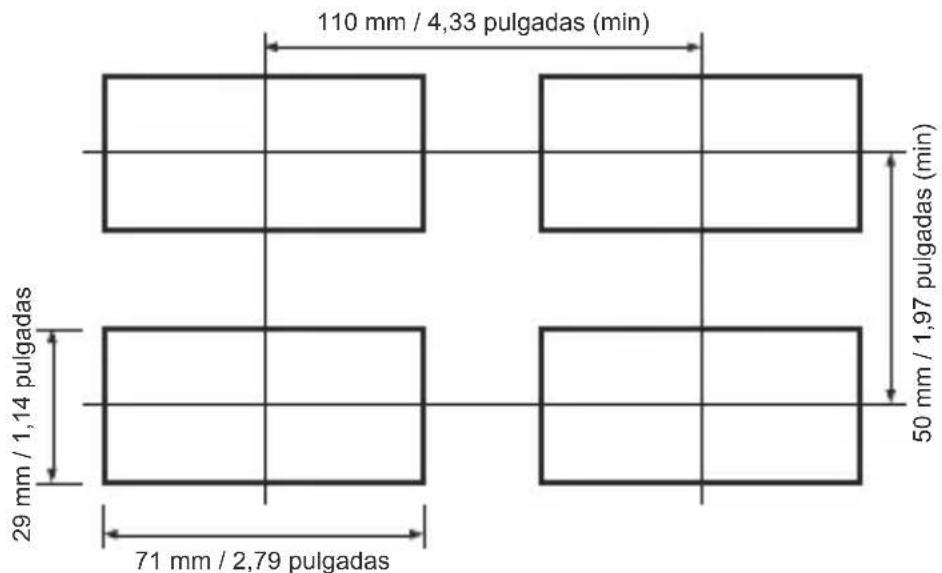

2.2 Encastre del panel

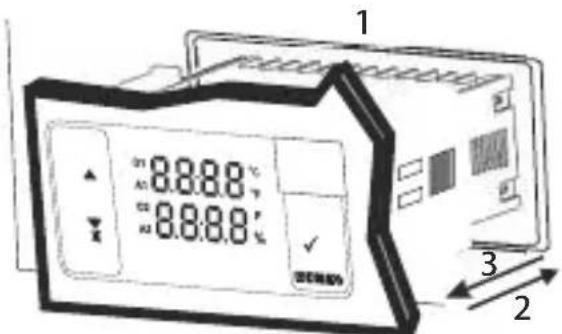

2.3 Montaje y eliminación del panel

1 8.8.8.8 °C A1 8.8.8.8 °C A2 8.8.8.8 °C ✓ 3 2

1-Antes de montar el dispositivo en su panel, asegúrese de que el encastre es del tamaño adecuado.

2-Inserte el dispositivo a través del encastre. Si las bridas de montaje se encuentran en la unidad, extráigalas antes de introducir la unidad en el panel.

3-Inserte las bridas de montaje en las tomas de fijación localizadas a la izquierda y a la derecha del dispositivo y asegúrese de inmovilizar completamente la unidad en el panel.

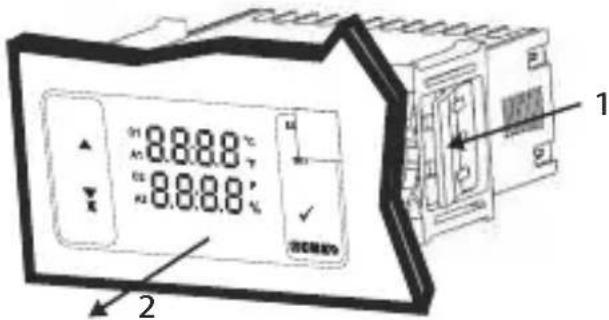

8.8.8% 8.8.8% 2 1

1-Tire de las bridas de fijación de las tomas de fijación de la derecha e izquierda.

2-Extraiga la unidad por la parte delantera del panel.

Antes de eliminar la unidad del panel, desactive la unidad y el sistema relacionado.

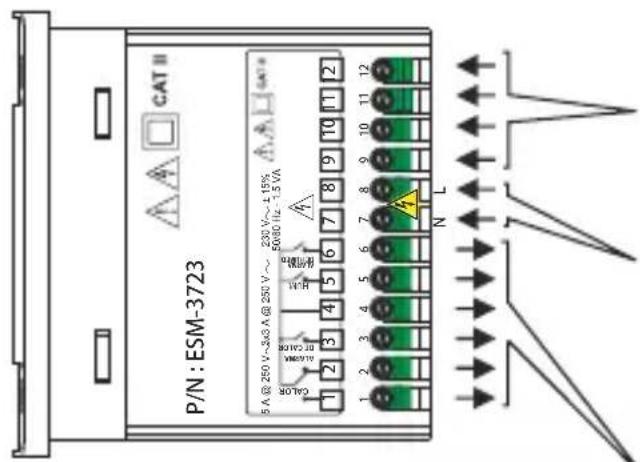

3. Diagrama de cableado eléctrico

CAT II P/N : ESM-3723 5 A @ 250 V~3A0 A@ 250 V~ 320 V~4.15% 5000 Hz~3.5 VA

镁器形

14 R 90Hz 20 30V 2 1 2 3 4 5 6 7 8 9 10 11 12 N L

Entrada del sensor de temperatura

Se debe determinar en el pedido.

Entrada del sensor de humedad

0/2..10V, 0/4..20mA or

ProNem Mini PMI-P

Se debe determinar en el pedido.

Tensión de alimentación

230 V\~(‰15) 50/60 Hz,

115 V(%) 5) 50/60 Hz,

24 V\~(‰15) 50/60 Hz,

24 V≈( %15) 50/60 Hz ,

10...30 V =

Se debe determinar en el pedido.

Salidas de relé

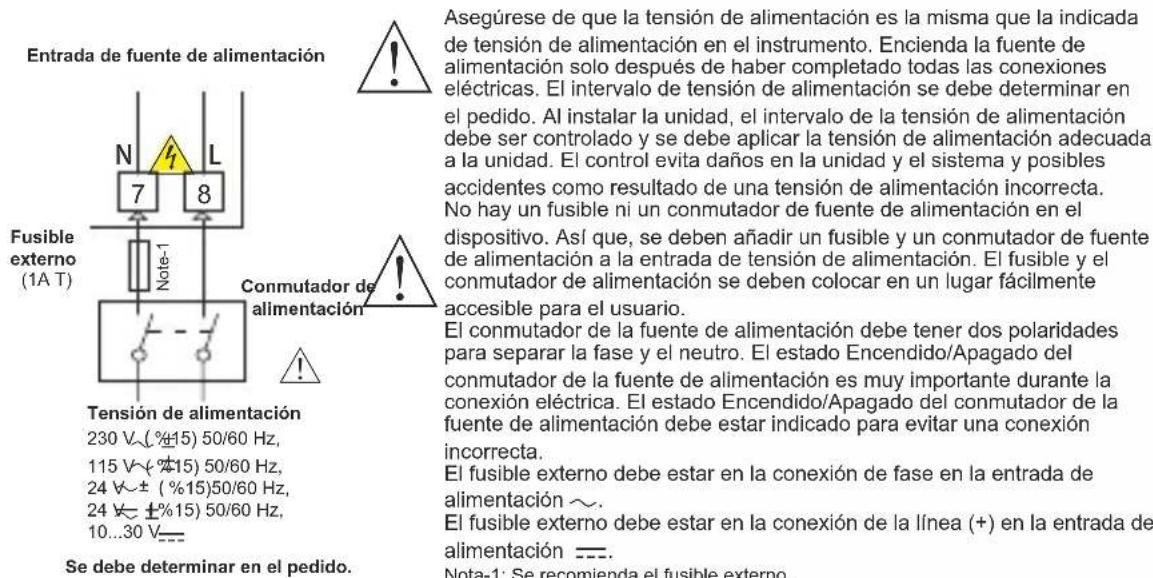

3.1 Conexión de la entrada de la tensión de alimentación del dispositivo

Entrada de fuente de alimentación Fusible externo (1A T) Note-1 Tensión de alimentación 230 V~(%15) 50/60 Hz, 115 V~(%15) 50/60 Hz, 24 V± (%15)50/60 Hz, 24 V~±%15) 50/60 Hz, 10...30 V--- Se debe determinar en el pedido. Asegúrese de que la tensión de alimentación es la misma que la indicada de tensión de alimentación en el instrumento. Encienda la fuente de alimentación solo después de haber completado todas las conexiones eléctricas. El intervalo de tensión de alimentación se debe determinar en el pedido. Al instalar la unidad, el intervalo de la tensión de alimentación debe ser controlado y se debe aplicar la tensión de alimentación adecuada a la unidad. El control evita daños en la unidad y el sistema y posibles accidentes como resultado de una tensión de alimentación incorrecta. No hay un fusible ni un conmutador de fuente de alimentación en el dispositivo. Así que, se deben añadir un fusible y un conmutador de fuente de alimentación a la entrada de tensión de alimentación. El fusible y el conmutador de alimentación se deben colocar en un lugar fácilmente accesible para el usuario. El conmutador de la fuente de alimentación debe tener dos polaridades para separar la fase y el neutro. El estado Encendido/Apagado del conmutador de la fuente de alimentación es muy importante durante la conexión eléctrica. El estado Encendido/Apagado del conmutador de la fuente de alimentación debe estar indicado para evitar una conexión incorrecta. El fusible externo debe estar en la conexión de fase en la entrada de alimentación ~. El fusible externo debe estar en la conexión de la línea (+) en la entrada de alimentación =--- Nota-1: Se recomienda el fusible externo.

Asegúrese de que la tensión de alimentación es la misma que la indicada de tensión de alimentación en el instrumento. Encienda la fuente de alimentación solo después de haber completado todas las conexiones eléctricas. El intervalo de tensión de alimentación se debe determinar en el pedido. Al instalar la unidad, el intervalo de la tensión de alimentación debe ser controlado y se debe aplicar la tensión de alimentación adecuada a la unidad. El control evita daños en la unidad y el sistema y posibles accidentes como resultado de una tensión de alimentación incorrecta. No hay un fusible ni un conmutador de fuente de alimentación en el dispositivo. Así que, se deben añadir un fusible y un conmutador de fuente de alimentación a la entrada de tensión de alimentación. El fusible y el conmutador de alimentación se deben colocar en un lugar fácilmente accesible para el usuario.

El conmutador de la fuente de alimentación debe tener dos polaridades para separar la fase y el neutro. El estado Encendido/Apagado del conmutador de la fuente de alimentación es muy importante durante la conexión eléctrica. El estado Encendido/Apagado del conmutador de la fuente de alimentación debe estar indicado para evitar una conexión incorrecta.

El fusible externo debe estar en la conexión de fase en la entrada de alimentación ∼.

El fusible externo debe estar en la conexión de la línea (+) en la entrada de alimentación ---.

Nota-1: Se recomienda el fusible externo.

Nota-2: Sección de cable trenzado: 1,5 mm², Sección de cable sólido: 2,5 mm² La longitud de pelado es de 7 a 9 mm.

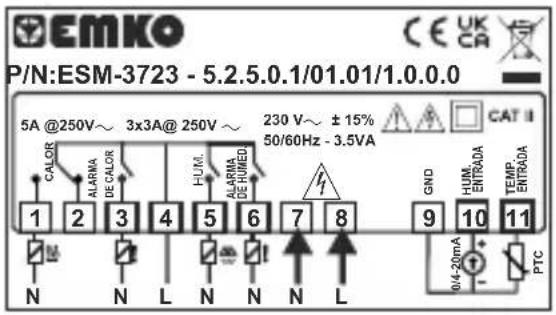

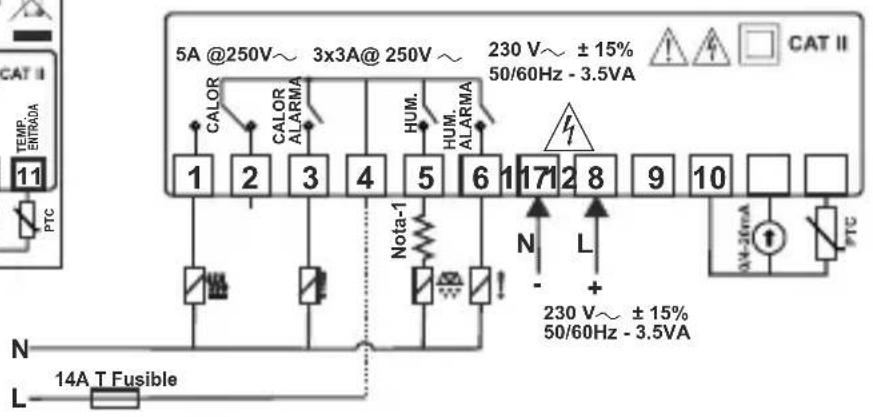

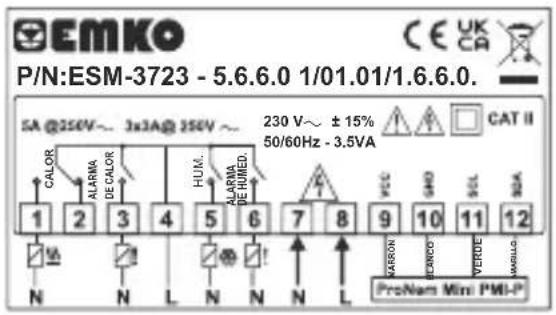

3.2 Etiqueta del dispositivo y diagrama de conexión

DIAGRAMA DE CONEXIÓN DE 230V \~

Conexión de la entrada del sensor de humedad de 0/4 @ 20 mA y la temperatura de PTC

EMKO P/N:ESM-3723 - 5.2.5.0.1/01.01/1.0.0.0 5A @250V~ 3x3A@ 250V ~ 230 V~ ± 15% 50/60Hz - 3.5VA CALOR ALARMA DE CALOR HJ/M. ALARMA DE HUMED N L N N N L GND HUM. ENTRADA TEMP. ENTRADA PTC 0/4-20mA

5A @250V～ 3x3A@ 250V～ 230 V～ ± 15% 50/60Hz - 3.5VA CALOR CALOR ALARMA HUM. HUM. ALARMA 1 2 3 4 5 6 1 17 2 8 9 10 N L Note-1 N L + 230 V～ ± 15% 50/60Hz - 3.5VA N L 14A T Fusible CAT II TEMP. ENTRADA PTC AT-20mA PTC

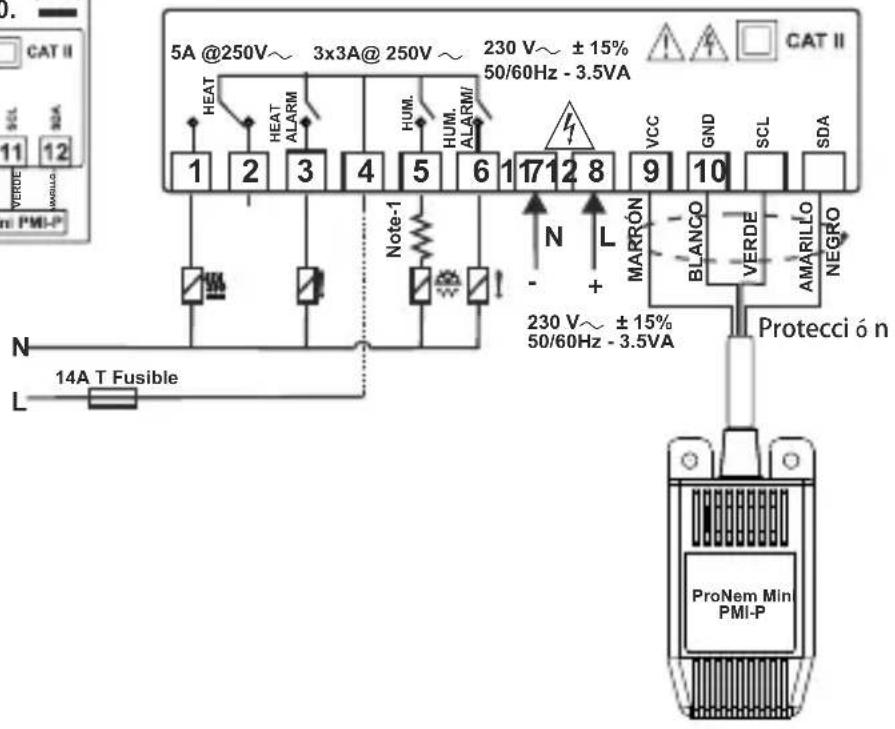

Conexión de la entrada del sensor de humedad y temperatura de ProNem Mini PMI-P

EMKO P/N:ESM-3723 - 5.6.6.0 1/01.01/1.6.6.0. SA @256V~ 3x3A@ 256V ~ 230 V~ ± 15% 50/60Hz - 3.5VA CALOR ALARMA DE CALOR HUM. ALARMA DE HUMED. CAT II VCC GND SCL SA N N L N N N L CARON CINOCO VERDE MARILLO ProNam Mini PMI-P

5A @250V～ 3x3A@ 250V～ 230 V～ ±15% 50/60Hz - 3.5VA HEAT HEAT ALARM HUM. HUM. ALARM/ 1 2 3 4 5 6 1 7 8 9 10 Note-1 N L MARRÓN - + 230 V～ ±15% 50/60Hz - 3.5VA PROTECCIÓN CAT II L 14A T Fusible N VERDE AMARILLO NEGRO BLANCO VERDE AMARILLO ProNem Min PMI-P

Nota-1: El usuario debe conectar la resistencia que está dentro de la caja en serie como se muestra en el diagrama de conexión cuando use el humidificador ultrasónico (fuente de alimentación de 30W...50W) para proteger el problema de contacto de salida del relé.

Nota-2: El pin de protección (negro) debe conectarse al número 10 (GND) del bloque de terminales.

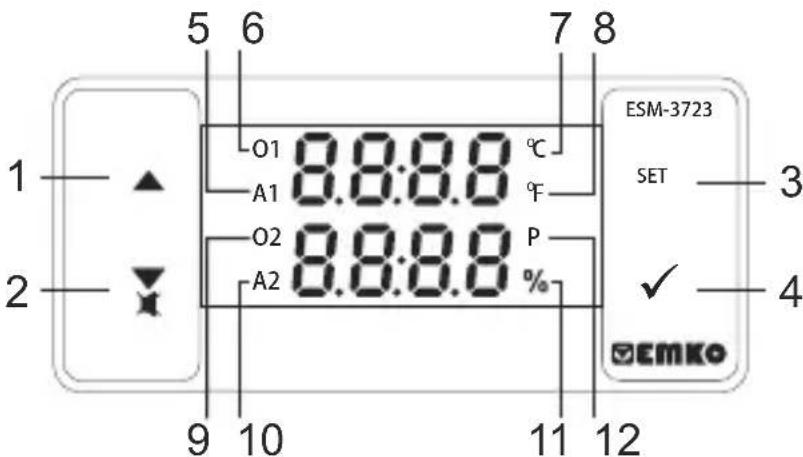

4. Definición del panel frontal y acceso a los menús

5 6 7 8 1 O1 8.8:8.8 °C A1 F 2 O2 8.8:8.8 P A2 % 9 10 11 12 ESM-3723 SET 3 ✓ 4 EMKO

DEFINICIONES DE LOS BOTONES

1. Botón de Aumento:

** En la pantalla principal de operaciones, pulse este botón para cambiar el valor del sensor de humedad y de temperatura de la pantalla.

** Se utiliza para aumentar el valor en el modo de programación y las pantallas de ajuste de la humedad y la temperatura.

2. Botón de disminución, silenciar alarma sonora:

** Se utiliza para disminuir el valor en el modo de programación y la pantalla de ajuste.

** Se utiliza para silenciar la alarma sonora.

3. Botón Set (Ajuste)

** En la pantalla principal de operaciones; si se pulsa este botón por primera vez, se mostrará el valor definido de temperatura. El valor puede cambiar con los botones de aumento y disminución. Al pulsar el botón Enter (Intro) de nuevo, el valor se guarda y el valor definido de humedad se mostrará a continuación. El valor puede cambiar con los botones de aumento y disminución. Al pulsar el botón Enter (Intro) de nuevo, el valor se guarda y vuelve a la pantalla principal de operaciones.

4. Botón Enter (Intro):

** Para acceder a la pantalla de programación; en la pantalla principal de operaciones, mantenga pulsado este botón durante 5 segundos.

** Se utiliza para guardar el valor en el modo de programación y la pantalla de ajuste (temperatura o humedad).

DEFINICIONES LED

1. Led A1:

** Está activado en los estados de la alarma de temperatura.

1. Led O1:

** Este led indica que la salida de calor está activada.

1. Led de Celsius:

** Indica que el dispositivo está en el modo de°C.

1. Led de Fahrenheit:

** Indica que el dispositivo está en el modo de °F.

1. Led O2:

** Este led indica que la salida del humidificador está activada.

1. Led A2:

** Este led indica que la alarma de humedad está desactivada.

1. Led del signo de porcentaje:

** Indica que el dispositivo está en la pantalla de ajuste de humedad o que la salida del humidificador está activada.

1. Led de programa:

** Indica que el dispositivo está en el modo de programación.

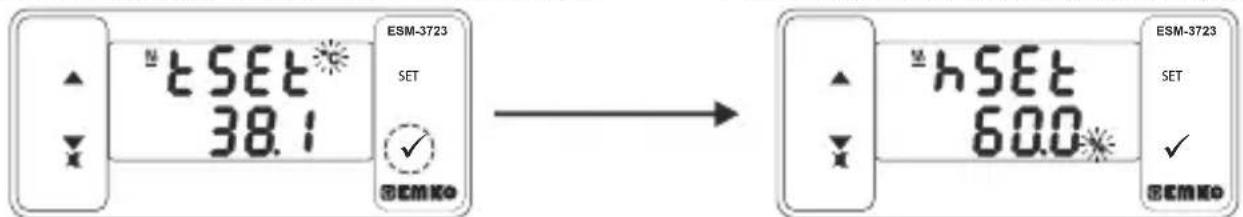

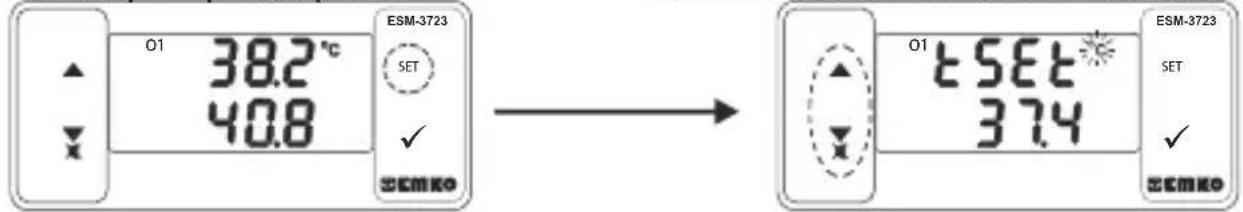

5. Cambiar y guardar el valor establecido de temperatura y de humedad

Pantalla principal de operaciones

Cuando se pulsa el botón SET (Ajuste), el led "S" se activará y se mostrará el valor definido de la temperatura.

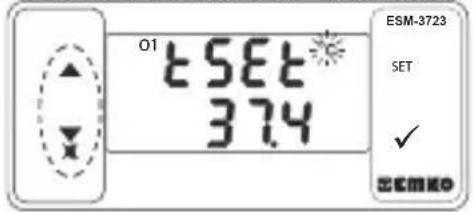

Pantalla del valor establecido de temperatura

01 tSET 374 ESM-3723 SET ✓ SEMko

El valor definido de la temperatura se puede cambiar con los botones de aumento y disminución.

Pantalla del valor establecido de temperatura

Cuando se pulsa el botón SET (Ajuste), se puede guardar el valor definido de temperatura.

Pantalla del valor definido de humedad

Va a la pantalla del valor definido de humedad.

Pantalla del valor definido de humedad

ESM-3723 SET ✓ SEMko ESM-3723 SET ✓ SEMko

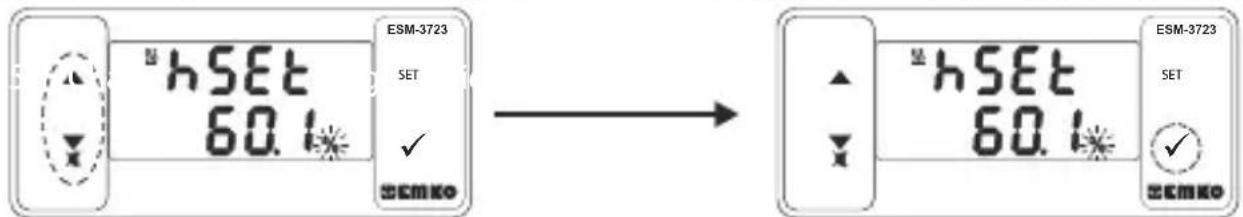

El valor definido de la humedad puede cambiar con los botones de aumento y disminución.

Pantalla del valor definido de humedad

Al pulsar el botón SET (Ajuste), se puede guardar el valor definido de humedad.

Pantalla principal de operaciones

Vuelva a la pantalla principal de operaciones.

Parámetro del valor definido de temperatura (Predeterminado =50 )° C

Valor definido de temperatura, se puede programa entre el valor mínimo definido de temperatura y el valor máximo definido de temperatura.

Par á metro del valor definido de la humedad (Predeterminado = 60%)

Valor definido de humedad, se puede programa entre el valor mínimo definido de humedad y el valor máximo definido de temperatura.

Si no se realiza ninguna operación en el modo de cambio del valor definido de humedad y el modo de cambio del valor definido de temperatura durante 20 segundos, el dispositivo vuelve a la pantalla principal de operaciones automáticamente.

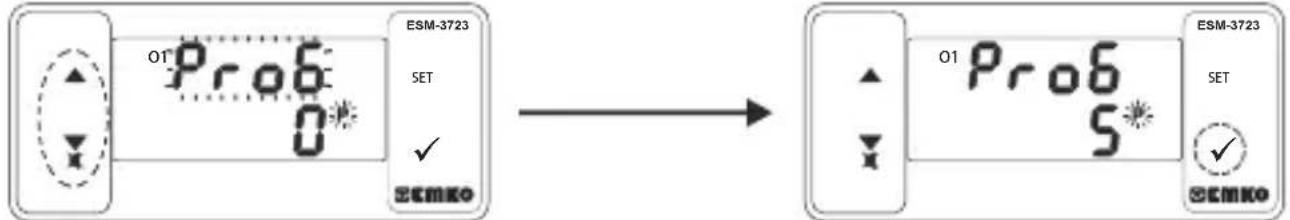

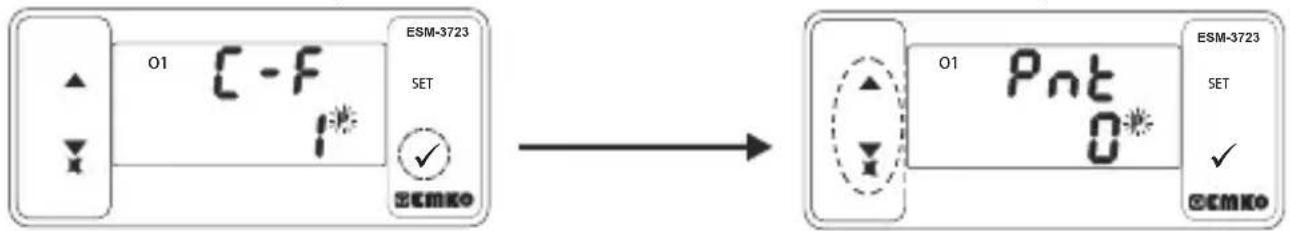

5.1 Lista de parámetros de modos de programación

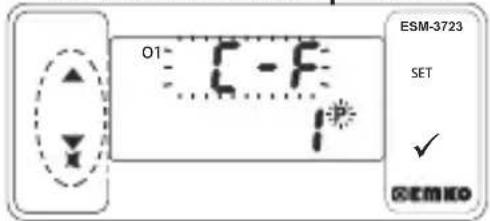

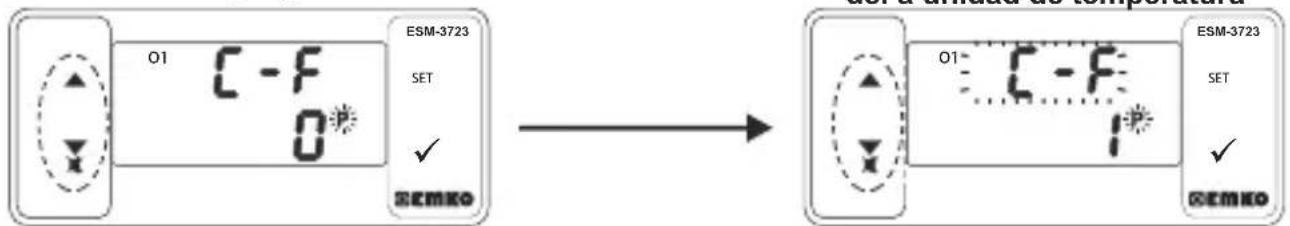

Valor del parámetro de selección del a unidad de temperatura (Predeterminado = 0)

°C seleccionados.

°F seleccionados.

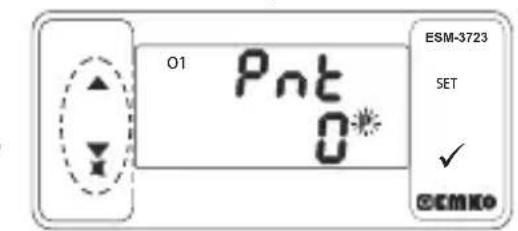

Parámetro de activación del separador decimal (Predeterminado = 0)

Ninguno.

Solo los parámetros de temperatura con separador decimal.

Solo los parámetros de humedad con separador decimal.

Solo los parámetros de humedad y temperatura con separador decimal.

Nota: Cuando el valor de los parámetros de C-F o Pnt cambian, los valores de los parámetros tSEt, tHSt, tSul, tSuh, toFt, tRSt, hRh, hRut, tRuh, hSEt, hhSt, hSul, hSuh, hoFt, hPSt, hPLH, hRUL, y hRuh deberían cambiarse de forma correspondiente.

Nota: Se muestran los parámetros E55L, EuPl y E1oL, si se selecciona el tipo de entrada analógica del sensor de temperatura (de 0/2 a 10 V o de 0/4 a 20 mA).

Parámetro de selección de la escala del sensor de temperatura (Predeterminado = 0)

El intervalo de entrada analógico (Temperatura) se determina con este parámetro.

Parámetro de límite reducido de la escala del sensor de temperatura:

(Predeterminado = 0)

Se puede ajustar de -1999 a [EuPl] -1). En este valor, la entrada analógica se vuelve;

Si ESSL = 0, según el tipo de dispositivo 0 V (1) no 0 mA (2) Si ESSL = 1, según el tipo de dispositivo 2 V (---) o 4 mA (2)

Parámetro de límite superior de la escala del sensor de temperatura:

(Predeterminado = 100)

Se puede ajustar de ( ELoI +1) a 9999. En este valor, la entrada analógica se vuelve;

Según el tipo de dispositivo 10 V (1) o 20 mA (2)

Nota: Se muestran los parámetros [ELO], [EUP], si se selecciona el tipo de entrada analógica del sensor de temperatura.

Parámetro PID o ON/OFF (Encendido/Apagado) de selección del control de temperatura (Predeterminado = 0)

On/Off seleccionado.

PID seleccionado.

Nota: Si se selecciona este parámetro 0, no se observarán los parámetros PID (PtUn, P, , d, t). Si se selecciona este parámetro 1, no se observará el parámetro thSt.

Parámetro de selección de ajuste automático (Predeterminado = □)

El dispositivo no realiza el funcionamiento

El dispositivo realiza el funcionamiento.

PID - Parámetro de control proporcional (Predeterminado = 1.0)

El valor de este parámetro se puede ajustar de 0.1 a 100.0.

PID - Parámetro integral (Predeterminado = 300)

El valor de este parámetro se puede ajustar de 0 a 3600.

PID - Parámetro derivado (Predeterminado = 60.0)

El valor de este parámetro se puede ajustar de 0.0 a 999.9

PID - Parámetro de tiempo del periodo (Predeterminado = 1)

El valor de este parámetro se puede ajustar de 1 a 50 segundos.

(1) Es válido, si el tipo de dispositivo es de 0/2 a 10 V --- Entrada del sensor de temperatura.
(2) Es válido, si el tipo de dispositivo es de 0/4 a 20mA ---Entrada del sensor de temperatura.

th5t

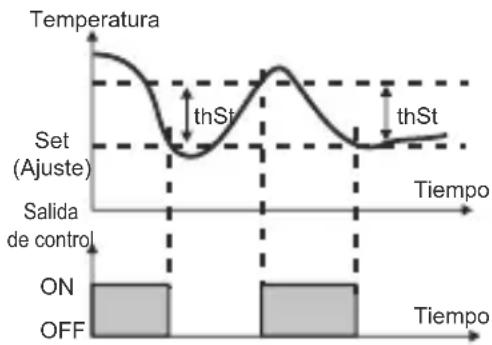

Parámetro de histéresis para la temperatura (Predeterminado = 0,1 °C)

de 1 a 10°C para NTC, PTC, PT-100 (0°C, 100°C)

de 1 a 18°F para NTC, PTC,PT-100 (32°F, 212°F)

de 0,1 a 10,0°C para NTC, PTC, PT-100 (0,0°C; 100,0°C)

de 0,1 a 18,0°F para NTC, PTC, PT-100 (32,0°F; 212,0°F)

de 1 a 10°C para ProNem Mini PMI-P (-20°C; 80°C);

de 1 a 18°F para ProNem Mini PMI-P (-4°F; 176°F);

de 0,1 a 10,0°C para ProNem Mini PMI-P (-20,0°C; 80,0°C);

de 0,1 a 18,0°F para ProNem Mini PMI-P (-4,0°F; 176,0°F).

En el algoritmo de control ON/OFF

(Activado/Desactivado), se intenta mantener el valor de temperatura igual al valor definido por la apertura o cierre del último elemento de control.

En el sistema con control ON/OFF

(Activado/Desactivado), el valor de la temperatura oscila continuamente. La amplitud o el periodo de oscilación del valor de temperatura alrededor del valor definido cambia en función del sistema de control. Para reducir el periodo de oscilación del valor de temperatura, se forma una zona umbral por debajo o alrededor del valor definido y esta zona se llama histéresis.

tSUL

Parámetro del valor mínimo definido de temperatura (Valor mínimo del dispositivo)

El valor definido de temperatura no puede ser inferior a este valor. El valor de este parámetro se puede ajustar del valor mínimo de la escala del dispositivo al parámetro del valor máximo definido de temperatura [ ESUH ] .

Parámetro del valor máximo definido de temperatura (Valor máximo del dispositivo)

El valor definido de temperatura no puede ser superior a este valor. El valor de este parámetro se puede ajustar del parámetro del valor mínimo definido de temperatura E-SUL al valor máximo de la escala del dispositivo.

tSUh

Parámetro de compensación del sensor de temperatura (Predeterminado = 0)

Parámetro de selección de la escala del sensor de humedad (Predeterminado = 0)

El intervalo de entrada de humedad se determina con este parámetro.

0..10 V ^(1)(2) o 0..20 mA—

2..10 V= o 4..20 mA ^(2)(1)

h55L

Nota: no se observa el dispositivo de tipo ProNem Mini PMI-P del parámetro hSSL.

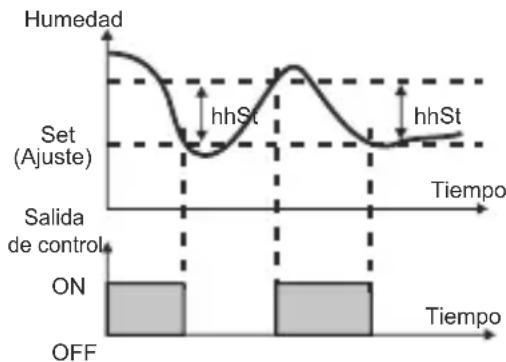

Parámetro de histéresis para humedad (Predeterminado = 1)

De 1 a 10 para el sensor de humedad (0% de humedad relativa, 100% de humedad relativa) De 0,1 a 10,0 para el sensor de humed. (0,0% de humed. relativa, 100,0% de humed. relativa)

En el algoritmo de control ON/OFF (Activado/Desactivado), se intenta mantener el valor de humedad igual al valor definido por la apertura o cierre del último elemento de control. En el sistema con control ON/OFF (Activado/Desactivado), el valor de la temperatura oscila continuamente. La amplitud o el periodo de oscilación del valor de temperatura alrededor del valor definido cambia en función del sistema de control. Para reducir el periodo de oscilación del valor de temperatura, se forma una zona umbral por debajo o alrededor del valor definido y esta zona se llama histéresis.

(1) Es válido, si el tipo de dispositivo es de 0/2 a 10 V --- Entrada del sensor de humedad.
(2) Es válido, si el tipo de dispositivo es de 0/4 a 20 mA —— Entrada del sensor de humedad.

Parámetro del valor mínimo definido de humedad (Predeterminado = valor mínimo de a escala del dispositivo)

IEI valor definido de humedad no puede ser inferior a este valor.

El valor de este parámetro se puede ajustar del valor mínimo de la escala del dispositivo al parámetro del valor máximo definido de humedad 65%

Parámetro del valor máximo definido de humedad (Predeterminado = valor máximo de la escala del dispositivo)

El valor definido de humedad no puede ser superior a este valor. El valor de este parámetro se puede ajustar desde el valor mínimo definido de humedad al valor máximo de la escala del dispositivo.

Parámetro de compensación del sensor de humedad (Predeterminado = 0,0)

De -10 a 10% de hum. relat. para el sensor de humed. (0% de hum. relat. - 100% de hum. relat.)

De -10,0 a 10,0% de hum. relat. para el sensor de humed. (0,0% de hum. rel. - 100,0% de h. r.)

Parámetro de selección de la escala de la función de la alarma de temperatura (Predeterminado = 0)

Alarma de temperatura está desactivada.

Alarma alta del proceso seleccionada.

Alarma baja del proceso seleccionada.

Alarma de banda de desviación seleccionada.

Alarma de intervalo de desviación seleccionada.

Nota: Si se selecciona este parámetro 0, no se observarán los parámetros de la alarma de temperatura y RPd.

Parámetro del valor definido de la alarma de temperatura (Predeterminado = 50,0 °C)

El valor de este parámetro se puede programar entre el parámetro mínimo definido de la alarma de temperatura ERUH y el parámetro máximo definido de la alarma de temp. ERUH.

Parámetro de histéresis de la alarma de temperatura (Predeterminado = 0)

El valor de este parámetro se puede ajustar de 0 a %50 de la escala del dispositivo.

Parámetro mínimo definido de la alarma (Predeterminado = valor mínimo de la escala del dispositivo)

si la alarma de temperatura está activada, el valor de este parámetro se puede ajustar del valor mínimo de la escala del dispositivo al valor máximo del parámetro definido de la alarma de temperatura.

Parámetro máximo definido de la alarma (Predeterminado = valor máximo de la escala del dispositivo)

si la alarma de temperatura está activada, el valor de este parámetro se puede ajustar del parámetro del valor definido de la alarma de temperatura E.RUL al valor máximo de la escala del dispositivo.

Parámetro del tiempo de espera de activación de la alarma de temperatura (Predeterminado = 0)

El tiempo de espera de activación de la alarma de temperatura se puede definir con este parámetro. Se puede ajustar de 0 a 99 minutos.

Parámetro de tiempo de espera de la alarma de temperatura tras el encendido Predeterminado = 0)

Cuando la potencia se aplica por primera vez al dispositivo, este tiempo de espera debe transcurrir para poder activar la alarma de temperatura. Se puede ajustar de 0 a 99 minutos.

Parámetro de selección de la escala de la función de la alarma de humedad (Predeterminado = 0)

Alarma de humedad está desactivada.

Alarma alta del proceso seleccionada.

Alarma baja del proceso seleccionada.

Alarma de banda de desviación seleccionada.

Alarma de intervalo de desviación seleccionada.

Nota: Si se selecciona este parámetro 0, no se observarán los parámetros de la alarma de humedad hRSt, hRtH, hRtU, hRtN, hRdt y hRPd.

Parámetro de ajuste de la alarma de humedad (Predeterminado = 60)

El valor de este parámetro se puede programar entre el parámetro mínimo definido de la alarma de humedad hRui y el parámetro máximo definido de la alarma de humedad hRuh.

El parámetro de histéresis de la alarma de humedad (Predeterminado = 0)

El valor de este parámetro se puede ajustar de 0 a %50 de la escala del dispositivo.

El parámetro mínimo del ajuste de la alarma de la humedad (Predeterminado = valor mínimo de la escala del dispositivo)

si la alarma de humedad está activada, el valor de este parámetro se puede ajustar del valor mínimo de la escala del dispositivo al valor del parámetro máximo definido de la alarma de humedad [bRuh].

El parámetro máximo del ajuste de la alarma de la humedad (Predeterminado = valor máximo de la escala del dispositivo)

si la alarma de humedad está activada, el valor de este parámetro se puede ajustar del valor del parámetro mínimo definido de la alarma de humedad RUL al valor máximo de la escala del dispositivo.

Parámetro del tiempo de espera de activación de la alarma de humedad (Predeterminado = 0)

El tiempo de espera de activación de la alarma de humedad se puede definir con este parámetro.

Parámetro de tiempo de espera de la alarma de humedad tras el encendido (Predeterminado = 0)

Cuando la potencia se aplica por primera vez al dispositivo, este tiempo de espera debe transcurrir para poder activar la alarma de humedad. Se puede ajustar de 0 a 99 minutos.

Parámetro de selección de la función de la alarma sonora (Predeterminado = 0)

0

La alarma sonora está desactivada.

La alarma sonora se activa durante la alarma de humedad.

3

La alarma sonora se activa durante los fallos del sensor de temperatura.

4

La alarma sonora se activa durante los fallos del sensor de humedad.

5

La alarma sonora se activa durante los fallos del sensor de temperatura o la alarma de temperatura.

6

La alarma sonora se activa durante los fallos del sensor de humedad o la alarma de humedad.

7

La alarma sonora se activa durante los fallos del sensor de temperatura o los fallos del sensor de humedad.

8

La alarma sonora se activa durante los fallos del sensor de temperatura, los fallos del sensor de humedad o la alarma de temperatura o de humedad.

Tiempo de actividad de la alarma sonora (Predeterminado = \_\_\_\_ )

Si el valor del parám. de la selección de la función de la alarma sonora buF = 0 , este parám. no se puede observar. El tiempo de actividad de la alarma sonora se puede definir con este parám. Se puede ajustar de 1 a 99 minutos. Cuando este parám. se encuentre en 1, si se pulsa el botón de disminución, se observa --- . En esta condición, la alarma sonora está activada hasta que se pulsa el botón de silencio de la alarma sonora.

Parámetro de protección del botón (Predeterminado = 0)

0

No hay protección.

F

El valor definido de temperatura no se puede cambiar.

2

El valor definido de humedad no se puede cambiar.

3

El valor definido de temperatura y de humedad no se pueden cambiar.

Contraseña de acceso del modo de programación (Predeterminado = 0)

Se utiliza para acceder al modo de programación. Se puede ajustar de 0 a 9999. Si es 0, la contraseña no se introduce para acceder a los parámetros. Cuando la pantalla de la contraseña no se define como "12", si el usuario inserta "12" en la pantalla de contraseña, se puede acceder a los parámetros y, y se pueden cambiar.

5.2 Gráficos de la salida de alarma de ESM-3723

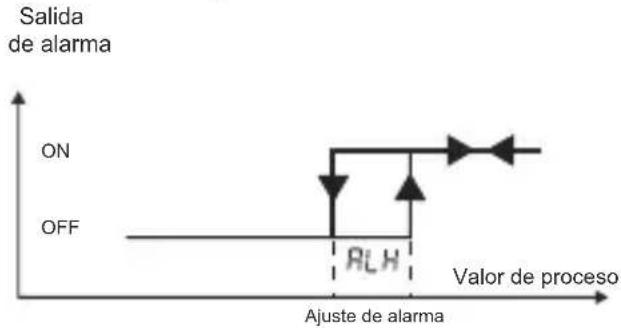

Alarma alta de proceso

Alarma baja de proceso

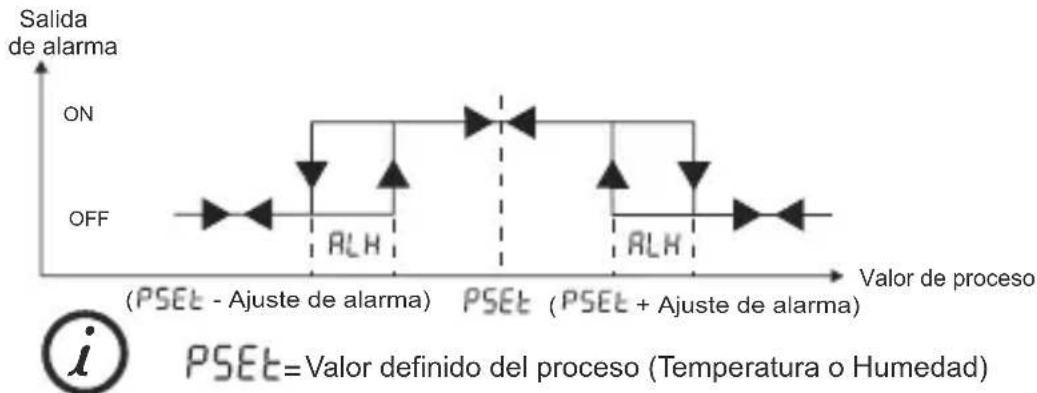

Alarma de banda de desviación

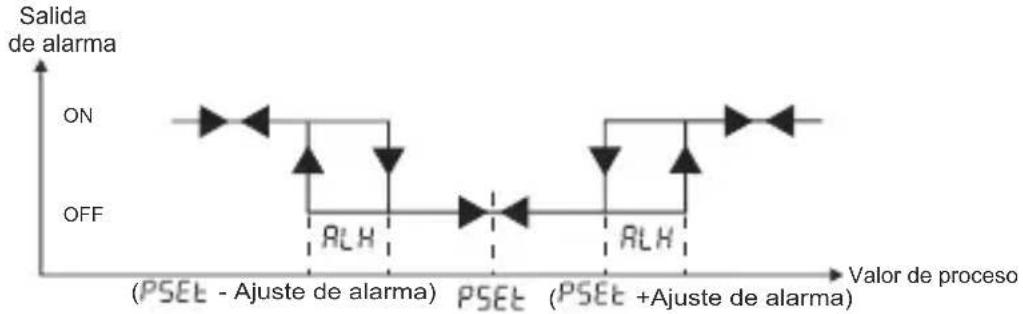

Alarma del intervalo de desviación

5.3 Mensajes de error en el controlador Hatcher de ESM 3723

1-Sbr: Fallo en el parpadeo de la pantalla del sensor de temperatura. La conexión del sensor es incorrecta o no hay ninguna conexión del sensor. Mientras se muestre este mensaje en la pantalla, si la selección de la función de la alarma sonora buf es 3, 5, 7 o 8, la alarma sonora interna empieza a funcionar.
2-5br2 Fallo en el parpadeo de la pantalla del sensor de humedad. La conexión del sensor es incorrecta o no hay ninguna conexión del sensor. Mientras se muestre este mensaje en la pantalla, si la selección de la función de la alarma sonora buF es 4, 6, 7 o 8, la alarma sonora interna empieza a funcionar.
3- En la pantalla principal de operaciones, si la pantalla superior parpadea, quiere decir que sale de la alarma de temperatura y que la salida de la alarma está activada. Si la selección de la función de la alarma sonora |buF| es 1, 5 o 8, la alarma sonora interna empieza a funcionar.
4- En la pantalla principal de operaciones, si la pantalla inferior parpadea, quiere decir que sale de la alarma de humedad y que la salida está activada. Si la selección de la función de la alarma sonora es 2, 6 o 8, la alarma sonora interna empieza a funcionar.
5- Error de temperatura del Autoajuste. EErr Aparece en la pantalla principal. Este fallo se produce cuando la lectura de temperatura del sensor está más cerca del valor de ajuste del proceso que el 5% de la escala (5 ° C para el sensor ProNem Mini PMI-P). No está permitida la operación de Autoajuste.

5.4 Acceder al Modo de Programación, Cambiar y Guardar Parámetros

Pantalla principal de operaciones

Cuando se pulsa el botón SET (Ajuste) durante 3 segundos, se enciende el led "P". Si el acceso al modo de programación es diferente a 0, se observará la pantalla de acceso al modo de programación. Nota 1: Si la contraseña de acceso al modo de programación es 0, se observará la pantalla de unidad de temperatura C-F en lugar de la pantalla de programación P-C.

Pantalla de acceso al modo de programaci ó n Pulse el botón SET (Ajuste) para acceder a la pantalla de introducción de la contraseña.

Pantalla de introducción de contraseña

Introduzca la contraseña de acceso al modo de programación con los botones de aumento y disminución. Pulse el botón SET (Ajuste)/ OK (Aceptar) para introducir la contraseña.

Pantalla de introducción de contraseña

Nota 2: Si la contraseña de acceso al modo de programación is 0, solo son accesibles los tres parámetros, y los valores del parámetro se pueden cambiar.

Pantalla de programación

Pulse el botón SET (Ajuste) para acceder al valor del parámetro. Pulse el botón de incremento para acceder al siguiente parámetro, pulse el botón de decremento para acceder al parámetro anterior. Cambie el valor con los botones incremento y disminución.

Valor del parámetro de selección del a unidad de temperatura

Valor del parámetro de selección del a unidad de temperatura

O1 C-F SET ✓ SEMko ESM-3723 O1 Pnt 0* ESM-3723 SET ✓ SEMko

Pulse el botón SET (Ajuste) para guardar el parámetro.

Pantalla de selección de activación del separador decimal

Pulse el botón de incremento para acceder al siguiente parámetro, pulse el botón de decremento para acceder al parámetro anterior.

Si no se realiza ninguna operación en el modo de programación durante 20 segundos, el dispositivo vuelve a la pantalla de operaciones de forma automática.

6. Método de Autoajuste

El método de Autoajuste se utiliza para determinar los parámetros PID empleados por el dispositivo. Inicio de la operación de Autoajuste (Ajuste de Respuesta por Pasos) por parte del usuario

- Ajuste el control de temperatura encendido / apagado o el parámetro PID (P-o=1)

- Ajuste el parámetro de selección de autoajuste( tUnE= )

En la pantalla de operación principal se muestran "Tune" (Ajuste) y la temperatura alternativamente. De esta forma se iniciará el proceso de Autoajuste.

Si la operación de Autoajuste finaliza sin ningún problema, el dispositivo guarda los nuevos coeficientes PID en la memoria y continúa ejecutándose. El parámetro se ajusta automáticamente.

NO: El valor de temperatura leído por el sensor debe ser inferior al 5% del valor de ajuste del proceso para iniciar la operación de autoajuste (5 ° C para el sensor ProNem Mini PMI-P).

Cancelación de la operación de Autoajuste (Ajuste de Respuesta por Pasos):

1 - Si el sensor se rompe;
2 - Si la operación de autoajuste no se puede completar en 8 horas;
3 - Si el usuario ajusta EUnE parámetro
4- Durante la operación de autoajuste si el usuario cambia el control de temperatura de pid a encendido / apagado;
5 - Si el valor de ajuste del proceso se cambia mientras se realiza la operación de autoajuste; Se cancela el autoajuste. "Tune" (Ajuste) no se muestra. Luego, sin hacer ningún cambio en los parámetros PID, el dispositivo continúa ejecutándose con los parámetros PID anteriores.

7. Especificaciones

Tipo de entrada de PTC	: PTC (1000 ≈ @ 25 °C)
Tipo de entrada de termorresistencia	: PT-100 IEC751 (ITS90)
Tipo de entrada de humedad	: 0/2..10 V ---, 0/4..20 mA --- o ProNem Mini PMI-P
Precisión	: ± 1 % de escala completa
Protección contra roturas del sensor	: Mejorada
Forma de control	: PID o ON/OFF (Encendido/Apagado)
Salidas de relé	: 5 A @ 250 V ∼ en la carga resistiva (salida de calor)
	: 3 A @ 250 V ∼ en la carga resistiva ((Calor, (Alarma de calor), (Humidificador), (Alarma de humidificador))
Salida de la unid. de contr. del SSR opc.	: Máximo 30 mA, máximo 15 V
Pantalla de temperatura	: Pantalla LED 8 mm roja de 4 dígitos
Pantalla de humedad	: Pantalla LED 8 mm verde de 4 dígitos
Pantallas de LED	: P (Verde), % (Verde), C (Rojo), F (Rojo), Salida de humidificador (Rojo), Salida de la alarma de humidificador (Rojo), Salida de humidificador (Rojo), Salida de la alarma (Rojo)
Alarma sonora interna	: ≥ 83 dB
Aprobaciones	: €, €, €, €

8. Otra información

ESM-3723 (Tamaño DIN 77 x 35)

A

B

C

D

E

F

G

H

I

/

U

V

W

Z

A

Tensión de alimentación

2

24V (%15) 50/60Hz - 3.5VA ≈ ±

3

24V (%15) 50/60Hz - 3.5VA ±

4

115V (%15) 50/60Hz - 3.5VA ±

5

230V (%15) 50/60Hz - 3.5VA ±

8

10 - 30 V 3.5W

B

Entrada del sensor de temperatura

Escala (° C/° F)

1

PT 100, IEC751(ITS90)

0°C/32°F;100°C/212°F

2

PTC (Not-1)

0°C/32°F;100°C/212°F

3

NTC (Not-1)

0°C/32°F;100°C/212°F

4

Entrada de tensión de 0/2 @10 V ≈

User defined

5

Entrada de corriente de 0/4 @ 20 mA

User defined

6

ProNem Mini PMI-P

-20°C/-4°F ; 80°C/176°F

C

Entrada del sensor de humedad

Escala (%)

4

Entrada de tensión de 0/2 @ 10 V ≈

0% - 100%

5

Entrada de corriente de 0/4 @ 20 mA

0% - 100%

6

ProNem Mini PMI-P

0% - 100%

E	Salida de calor
1	Salida de relé (5 A@ 250 V ∼, en la carga resistiva 1 NC, 1 NO)
2	Salida de la unidad de control del SSR (Máximo 30 mA, 15 V)
FG	Salida del humidificador
01	Salida de relé (3 A@ 250 V ∼, en la carga resistiva 1 NO)
HI	Salida de alarma de calor
01	Salida de relé (3 A@ 250 V ∼, en la carga resistiva 1 NO)
U	Salida de alarma de humidificador
1	Salida de relé (3 A@ 250 V ∼, en la carga resistiva 1 NO)
V	Sensor de temperatura que se proporciona con ESM-3723
0	Ninguno
1	PTC-M6L40.K1.5 (Sonda de aire PTC cable de silicona de 1,5 m)
2	PTCS-M6L30.K1.5.1/8"(Sonda de líquidos PTC con cable de silicona de 1,5 m)
3	NTC-M5L20.K1.5 (Sonda NTC, termoplástico moldeado con 1,5 m de cable para la aplicación de frío)
4	NTC-M6L50.K1.5 (Sonda NTC, carcasa de acero inoxidable con 1,5 m de cable para la aplicación de frío)
6	ProNem Mini PMI-P (2,5 m de cable para la aplicación de temperatura y humedad)
9	Cliente

Toda la información de pedidos del Controlador de temperatura y humedad ESM-3723 se proporciona en la tabla anterior. El usuario puede crear la configuración adecuada del dispositivo a partir de la información y los códigos que aparecen en la tabla y aplicarlos en los códigos de pedidos. En primer lugar, se debe determinar la tensión de alimentación y, a continuación, las demás especificaciones. Rellene los espacios de los códigos de pedidos en función de sus necesidades. Póngase en contacto con nosotros, si sus necesidades no se ajustan a las normas.

Nota-1: Si se selecciona el tipo de entrada PTC o NTC (BC= 2, 3), se proporciona el sensor de temperatura con el dispositivo. Por esta razón, si se selecciona el tipo de entrada como PTC, el tipo de sensor (V = 0, 1 o 2) o si selecciona el tipo de entrada como NTC, tipo de sensor (V = 0, 3 o 4), se debe notificar en la información de pedidos.

Muchas gracias por haber elegido productos Emko Elektronik, visite nuestra página web para descargar el manual de usuario detallado.

www.emkoelektronik.com.tr

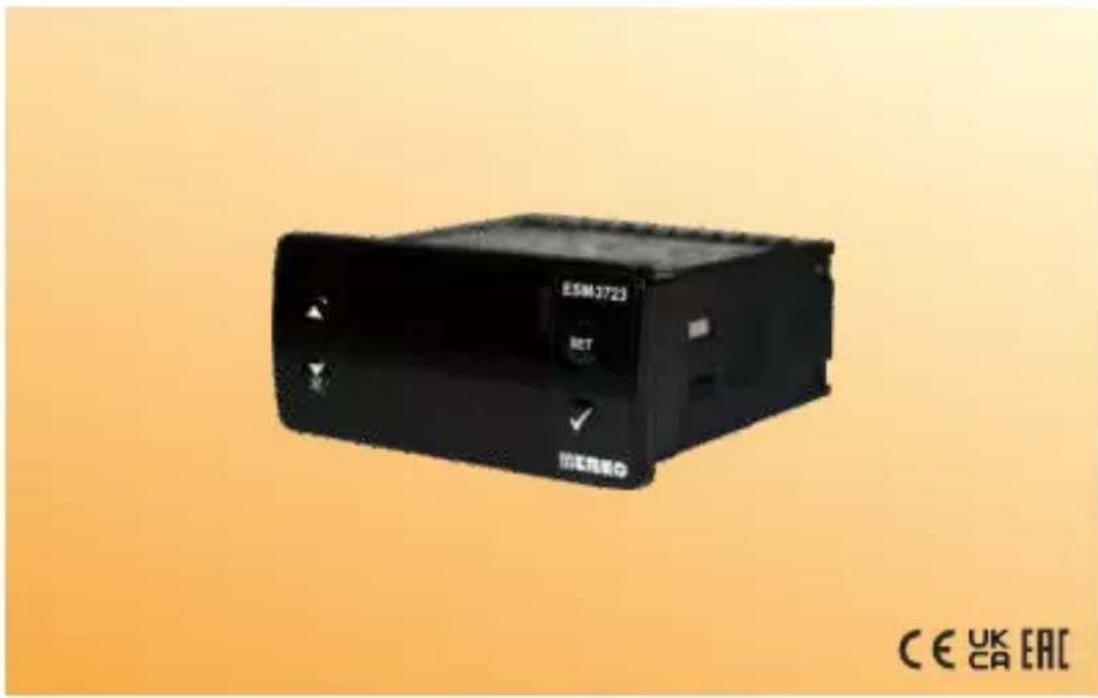

ESMJ723 RET INTERO CE UK EC CA EAC

230V\~(%15) 50/60Hz, 115V\~(%15) 50/60Hz, 24V\~(%15) 50/60Hz, 24V\~(%15) 50/60Hz, 10...30 V=
