ESM3723 - Contrôleur de température Emko - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de température et d'humidité
Marque	Emko
Modèle	ESM3723
Dimensions du boîtier	76 x 34,5 x 71 mm
Découpe du panneau	71 x 29 mm
Poids	Environ 0,20 kg
Protection avant	IP65, NEMA 4X
Tension d'alimentation	230 V~ (±15%) 50/60 Hz, 115 V~, 24 V~, 10-30 V---
Consommation	3,5 VA / 3,5 W
Entrée température	NTC, PTC, PT-100, 0/2..10V, 0/4..20mA, ProNem Mini PMI-P
Entrée humidité	0/2..10V, 0/4..20mA, ProNem Mini PMI-P
Sorties relais	4 sorties : Chauffage (5A), Alarme chauffage (3A), Humidificateur (3A), Alarme humidificateur (3A)
Algorithme de régulation	PID ou ON/OFF avec autoadaptation
Affichage température	Afficheur DEL rouge 4 chiffres (8 mm)
Affichage humidité	Afficheur DEL vert 4 chiffres (8 mm)
Avertisseur interne	≥83 dB, réglable
Plage de température de fonctionnement	-30 à 80 °C
Humidité max. de fonctionnement	90 % HR sans condensation
Nettoyage	Chiffon imbibé d'alcool éthylique ou d'eau
Garantie	2 ans
Normes	CE, UKCA, EAC

FOIRE AUX QUESTIONS - ESM3723 Emko

Comment modifier la valeur de consigne de température ?

Appuyez sur la touche SET une fois : l'affichage supérieur montre la consigne de température. Utilisez les touches ▲ et ▼ pour modifier la valeur, puis appuyez à nouveau sur SET pour valider. La consigne d'humidité s'affiche ensuite.

Comment accéder au mode de programmation ?

Depuis l'écran principal, maintenez la touche SET enfoncée pendant 5 secondes. Si un mot de passe est défini, saisissez-le avec ▲/▼ et validez avec SET.

Que faire en cas d'affichage 'Sbr f' ?

Ce message indique une défaillance du capteur de température. Vérifiez la connexion du capteur. L'avertisseur peut retentir si configuré.

Comment activer l'autoadaptation PID ?

Dans le mode programmation, réglez le paramètre _0E sur 1. L'appareil affiche 'tune' en alternance avec la température. Assurez-vous que la température mesurée est inférieure d'au moins 5% à la consigne.

Quelle est la procédure de montage dans un panneau ?

Découpez une ouverture de 71x29 mm. Insérez le régulateur par l'avant, puis fixez-le avec les brides de fournies en les glissant dans les prises latérales et en les serrant.

Comment désactiver l'avertisseur sonore ?

Appuyez sur la touche ▼ (décrémentation) pour désactiver l'avertisseur lorsqu'il est actif.

Quels types de capteurs de température sont compatibles ?

NTC (10 kΩ à 25°C), PTC (1000 Ω à 25°C), PT-100 (IEC751), signaux 0/2..10V, 0/4..20mA, ou sonde ProNem Mini PMI-P.

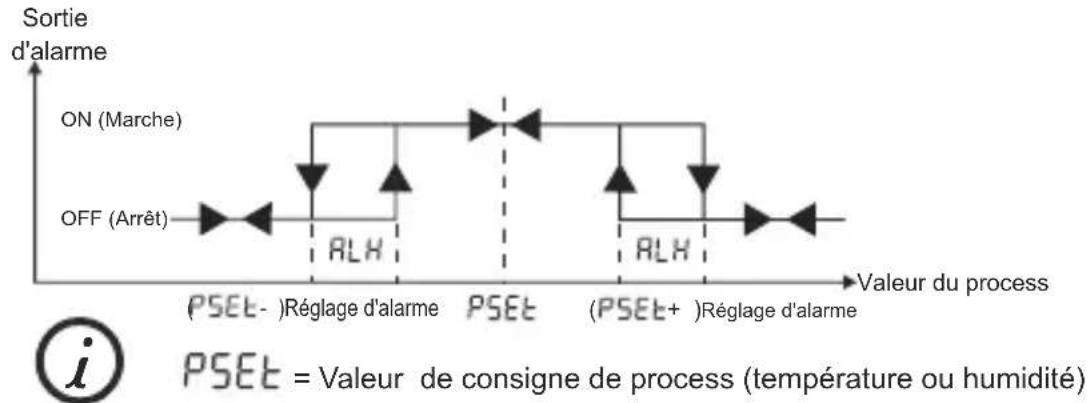

Comment configurer une alarme de température ?

Dans le mode programmation, réglez le paramètre EASF pour choisir le type d'alarme (haute, basse, bande). Réglez ensuite le seuil EAST et l'hystérésis EALH.

Quelle est la signification des DEL sur le panneau avant ?

DEL A1 : alarme température ; DEL chauffage : sortie chauffage active ; DEL °C/°F : unité ; DEL % : mode humidité ; DEL P : mode programmation ; autres DEL pour humidificateur et alarmes.

Comment réinitialiser le mot de passe de programmation ?

Le mot de passe est réglé dans le paramètre PAS (0 à 9999). Pour le supprimer, réglez PAS à 0. Si oublié, contactez le fabricant.

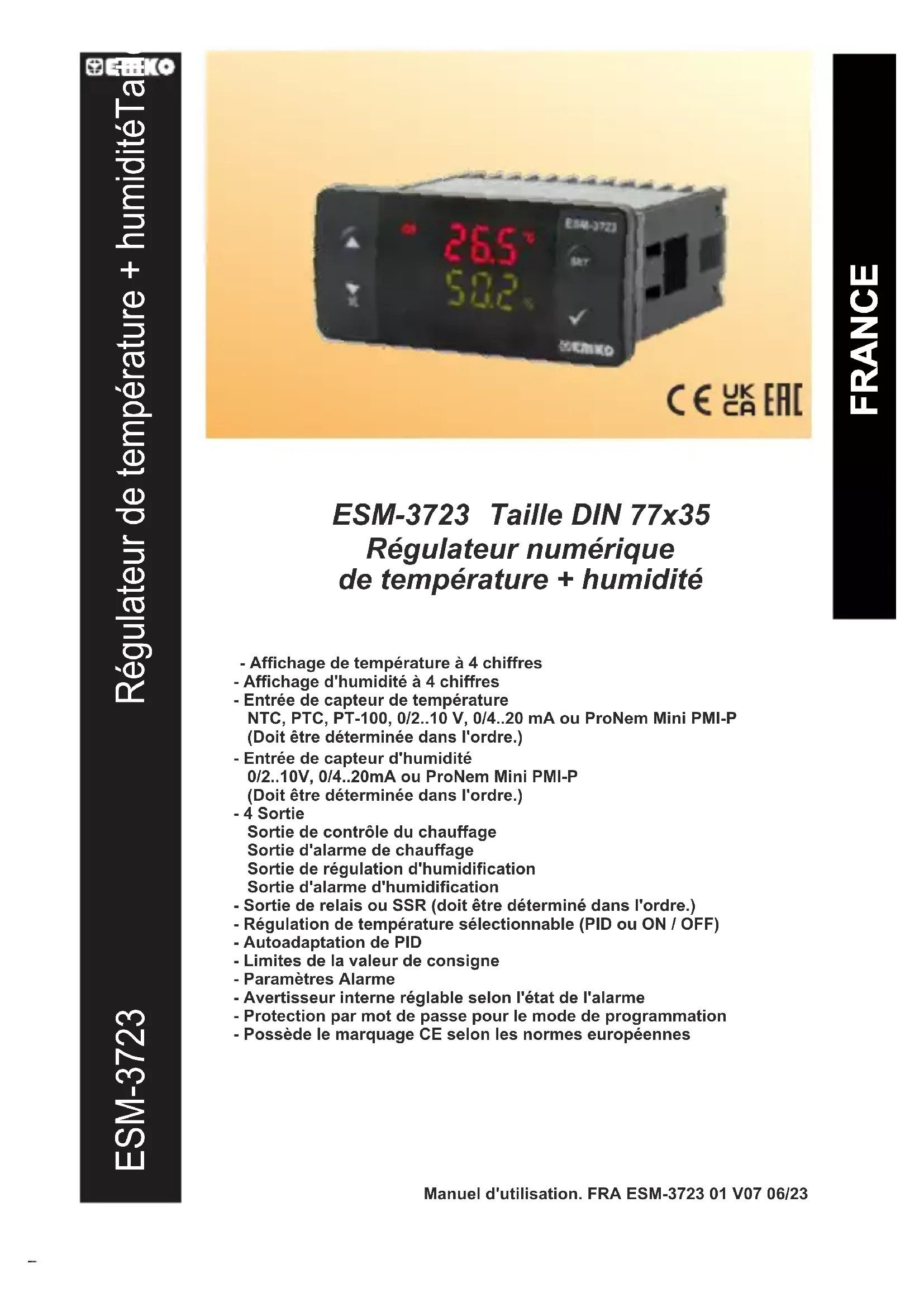

MODE D'EMPLOI ESM3723 Emko

11. Pourcentage Sign Ledi :

Régulateur numérique de température + humidité

• Affichage de température à 4 chiffres
• Affichage d'humidité à 4 chiffres
• Entrée de capteur de température NTC, PTC, PT-100, 0/2..10 V, 0/4..20 mA ou ProNem Mini PMI-P (Doit être déterminée dans l'ordre.)
• Entrée de capteur d'humidité 0/2..10V, 0/4..20mA ou ProNem Mini PMI-P (Doit être déterminée dans l'ordre.)
• Sortie Sortie de contrôle du chauffage Sortie d'alarme de chauffage Sortie de régulation d'humidification Sortie d'alarme d'humidification
• Sortie de relais ou SSR (doit être déterminé dans l'ordre.)
• Régulation de température sélectionnable (PID ou ON/OFF)
• Autoadaptation de PID
• Limites de la valeur de consigne
• Paramètres Alarme
• Avertisseur interne réglable selon l'état de l'alarme
• Protection par mot de passe pour le mode de programmation
• Possède le marquage CE selon les normes européennes

1. Préface

Les dispositifs de contrôle de température et d'humidité de la série ESM-3723 sont conçus pour le contrôle des procédés industriels. La forme de contrôle PID ou On / Off qui contrôle le procédé est un dispositif qui répond à vos besoins particuliers.

1.1 Évaluations environnementales

Température de fonctionnement : -30 à 80°C

Humidité max. de fonctionnement : 90% HR (sans condensation)

Altitude

Jusqu'à 2000 m.

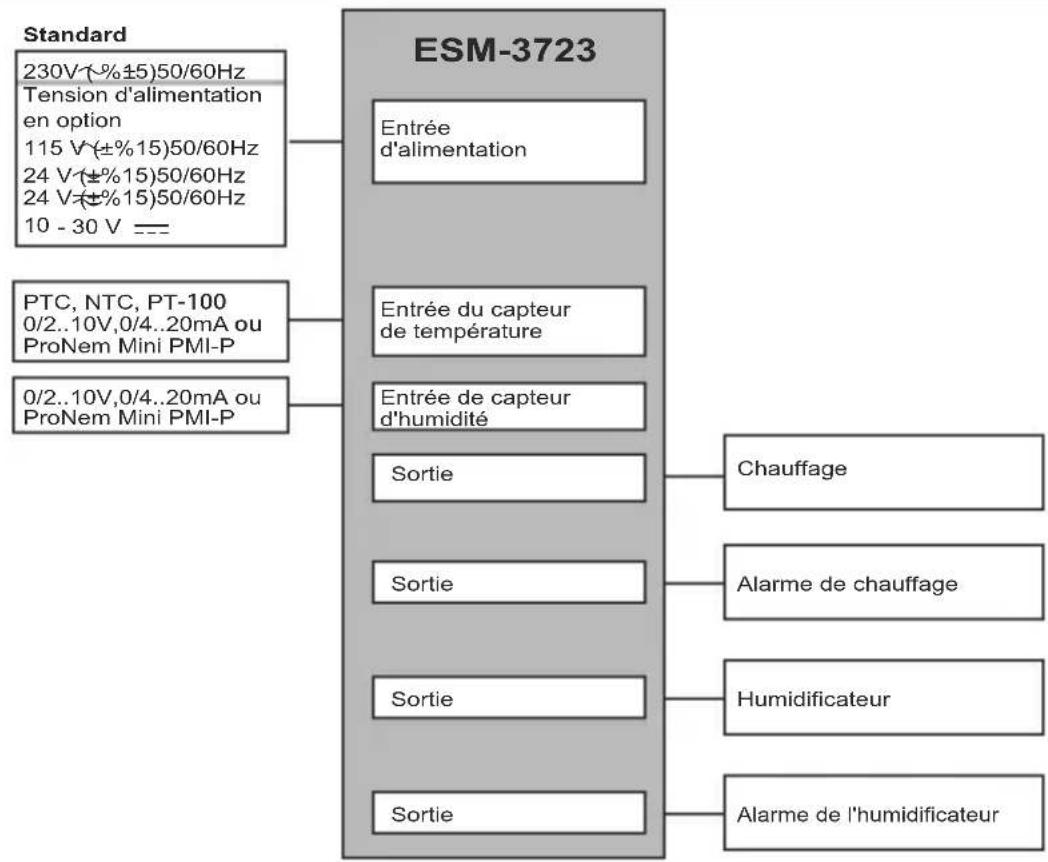

1.2. Caractéristiques générales

1.3 Installation

Une inspection visuelle de ce produit pour détecter d'éventuels dommages survenus durant la livraison est recommandée avant l'installation. Il est de votre responsabilité de vous assurer que les techniciens mécaniques et électriques qualifiés installent ce produit.

En cas de danger d'accident grave résultant d'une défaillance ou d'un défaut dans l'appareil, mettez le système hors tension et déconnectez le raccordement électrique de l'appareil du système.

L'appareil est normalement fourni sans interrupteur d'alimentation ni fusible.

Veillez à utiliser la tension nominale d'alimentation pour protéger l'appareil contre les dommages et pour éviter toute défaillance.

Gardez l'appareil hors tension jusqu'à ce que tout le câblage soit terminé afin d'éviter tout choc électrique et tout problème dans l'appareil.

Ne tentez jamais de démonter, modifier ou réparer cet appareil. Toute tentative d'ouverture de ce produit peut provoquer une panne, un choc électrique, un incendie.

N'utilisez pas l'appareil dans les atmosphères gazeuses, inflammables ou explosives.

Pendant l'installation mécanique, prenez les précautions nécessaires pour ne pas vous blesser sur les bords irréguliers de l'orifice dans le panneau métallique.

Le montage du produit sur un système doit être fait avec ses pinces de fixation. N'effectuez pas le montage de l'appareil avec la pince de fixation inappropriée. Assurez-vous que le produit ne tombera pas pendant le montage.

Il vous incombe de vérifier que ce produit est toujours installé et utilisé conformément à son manuel d'utilisation.

1.4 Garantie

EMKO Elektronik garantit que le matériel livré est exempt de défauts de matériaux et de fabrication. Cette garantie est valide pendant deux ans. La période de garantie commence à partir de la date de livraison. Cette garantie reste valide si les conditions et les responsabilités stipulées dans la garantie et le manuel d'utilisation sont intégralement respectées par le client.

1.5 Maintenance

Les opérations de maintenance et de réparation doivent uniquement être confiées à un technicien spécialisé. Coupez l'alimentation de l'appareil avant d'accéder aux composants. Ne nettoyez pas le boîtier avec des solvants à base d'hydrocarbures (essence, trichloréthylène, etc.). L'utilisation de ces solvants peut réduire la fiabilité mécanique du produit. Utilisez un chiffon imbibé d'alcool éthylique ou d'eau pour nettoyer le boîtier en plastique.

Informations sur le fabricant:

Emko Elektronik Sanayi ve Ticaret A.Ş. Bursa Organize Sanayi Bölgesi, (Fethiye OSB Mah.) Ali Osman Sönmez Bulvarı, 2. Sokak, No:3 16215 BURSA - TÜRKİYE Téléphone : [phone] Fax : [phone]

Informations sur le service de réparation et de maintenance :

Emko Elektronik Sanayi ve Ticaret A.Ş. Bursa Organize Sanayi Bölgesi, (Fethiye OSB Mah.) Ali Osman Sönmez Bulvarı, 2. Sokak, No:3 16215 BURSA - TÜRKİYE Téléphone: [phone] Fax: [phone]

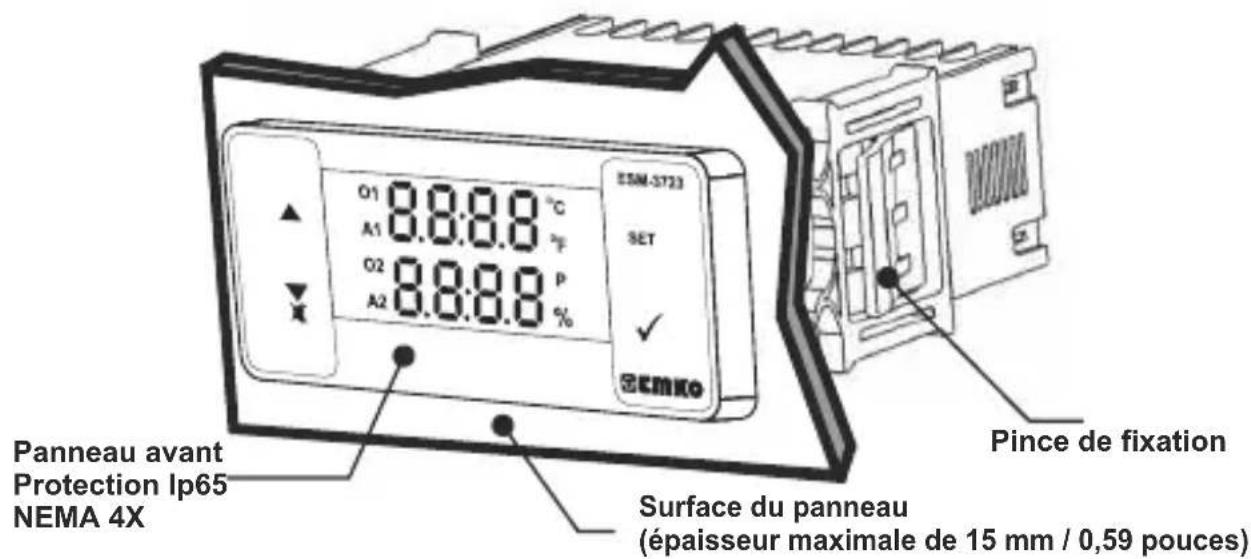

2. Description générale

O1 8.8:8.8 °C A1 8.8:8.8 °F O2 8.8:8.8 P A2 8.8:8.8 % ESM-3723 SET ✓ SEMko Pance de fixation Panneau avant Protection Ip65 NEMA 4X Surface du panneau (épaisseur maximale de 15 mm / 0,59 pouces)

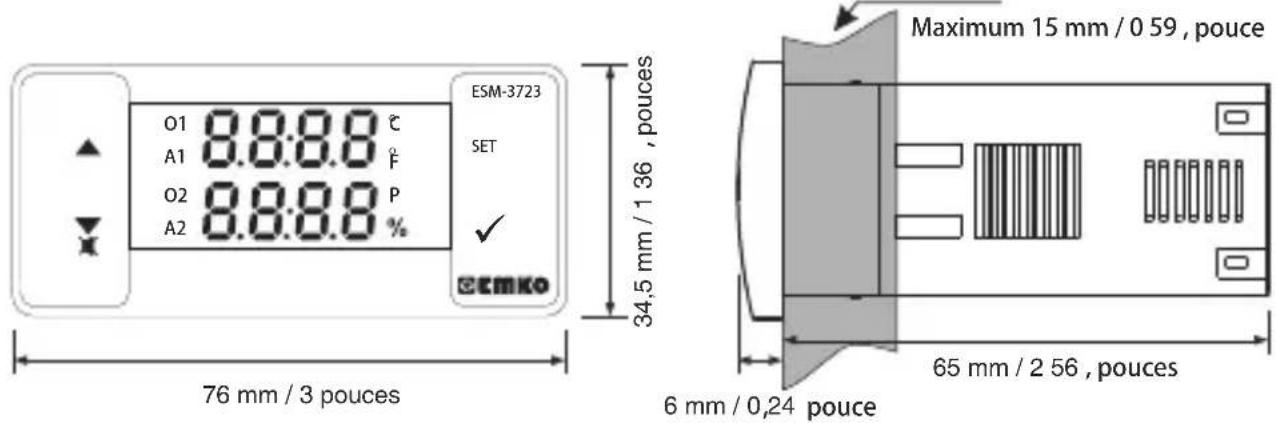

2.1 Vue de face et dimensions du régulateur de température esm-3723

O1 8.8:8.8 °C A1 8.8:8.8 F O2 8.8:8.8 P A2 % ESM-3723 SET ✓ ECMKO 76 mm / 3 pouces Maximum 15 mm / 0 59, pouce 34,5 mm / 1 36 , pouces 65 mm / 2 56 , pouces 6 mm / 0,24 pouce

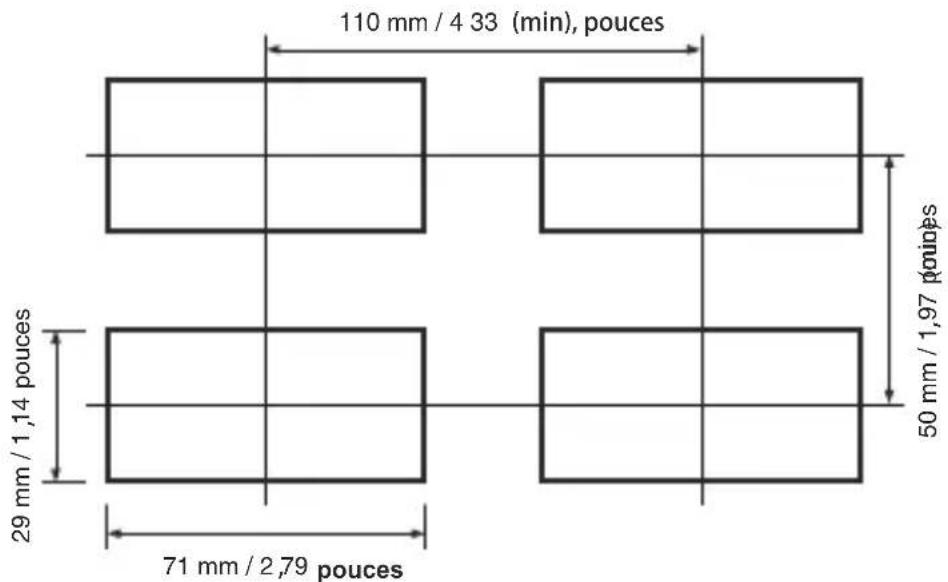

2.2 Découpe du panneau

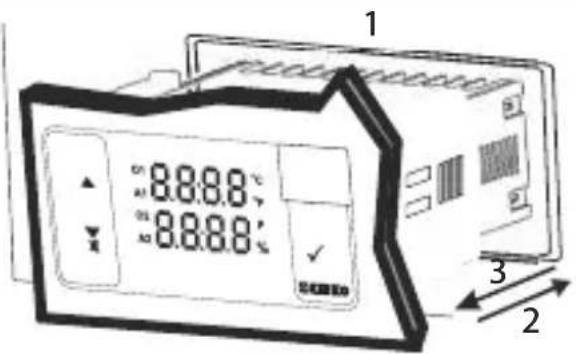

2.3 Montage et démontage du panneau

1 8.8.8.8 °C 8.8.8.8 % 8.8.8.8 3 2

1-Avant de monter l'appareil dans votre panneau, assurez-vous que la découpe a la taille appropriée. 2-Insérez l'appareil à travers la découpe. Si les pinces de fixation sont sur l'appareil, enlevez-les avant d'insérer l'appareil dans le panneau. 3-Insérez les brides de fixation dans les prises de fixation situées à droite et à gauche du produit et immobilisez complètement l'appareil dans le panneau.

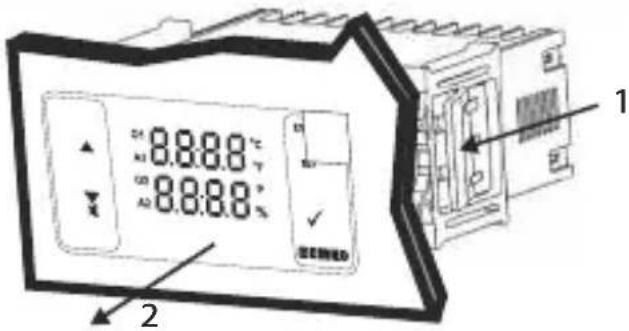

8.8.8.8 °C 8.8.8.8 °C 8.8.8.8 °C 2 1

1-Tirez les pinces de fixation des prises de fixation gauche et droite. 2-Tirez l'appareil à travers la face avant du panneau.

Avant de commencer à retirer l'unité du panneau, éteignez l'appareil et le système connexe.

3. Schéma de câblage électrique

CAT II P/N : ESM-3723 S4G/50VA~ 30A/50V~# 250 V~ =15k E8R0-H~1.5kA 376/100Hz 376/100Hz 376/100Hz N L 1 2 3 4 5 6 7 8 9 10 11 12 2 3 4 5 6 7 8 9 10 11 3 4 5 6 7 8 9 10 11 4 5 6 7 8 9 10 11 5 6 7 8 9 10 11 6 7 8 9 10 11 7 8 9 10 11 8 9 10 11 9 10 11 10 11 12

Entrée de capteur de température

NTC, PTC, PT-100, 0/2..10V, 0/4..20mA ou ProNem Mini PMI-P

Doit être déterminé dans l'ordre.

Entrée de capteur d'humidité

0/2..10V, 0/4..20mA ou

ProNem Mini PMI-P

Doit être déterminé dans l'ordre.

Tension d'alimentation

230V(±15) 50/60Hz

115V(±15) 50/60Hz,

Doit être déterminé dans l'ordre.

Sorties relais

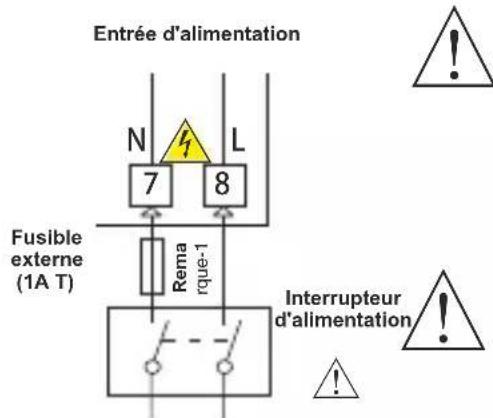

3.1 Connexion de l'entrée de la tension d'alimentation de l'appareil

Entrée d'alimentation N 7 L 8 Fusible externe (1A T) Rema rque-1 Interrupteur d'alimentation !

Tension d'alimentation 230V-(%±5) 50/60Hz, 115V-(%±5) 50/60Hz, 24V(5)50/60Hz, 24V(7%+5) 50/60Hz, 10...30 V. Doit être déterminé dans l'ordre.

Assurez-vous que la tension d'alimentation est la même que celle indiquée sur l'appareil.

Mettez l'appareil sous tension uniquement après que toutes les connexions électriques ont été achevées.

La plage de la tension d'alimentation doit être déterminée dans l'ordre. Lors de l'installation de l'appareil, la plage de tension d'alimentation doit être contrôlée et la tension d'alimentation appropriée doit être appliquée à l'appareil.

Il n'y a pas d'interrupteur d'alimentation sur l'appareil. Ainsi donc, un interrupteur d'alimentation doit être ajouté à l'entrée de tension d'alimentation.

L'interrupteur d'alimentation électrique doit être bipolaire pour séparer la phase et le neutre. L'état ON/OFF de l'interrupteur d'alimentation est très important dans la connexion électrique.

Le fusible externe qui régule les entrées d'alimentation V doit être connecté à la phase. Le fusible externe qui régule les entrées d'alimentation V doit être connecté à (+).

Remarque-1 : Un fusible externe est recommandé.

Remarque-2 : Section câble toronné : 1,5mm², Section câble solide : 2,5mm² La longueur de dénudage est de 7 à 9mm.

Remarque 3 : Les câbles d'alimentation doivent être conformes aux exigences de la CEI 60277 ou de la CEI 60245

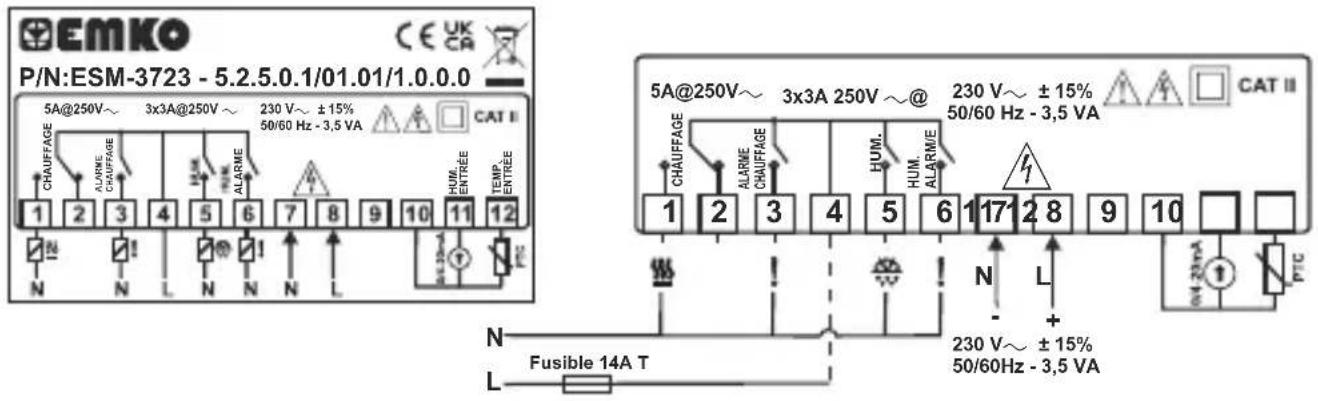

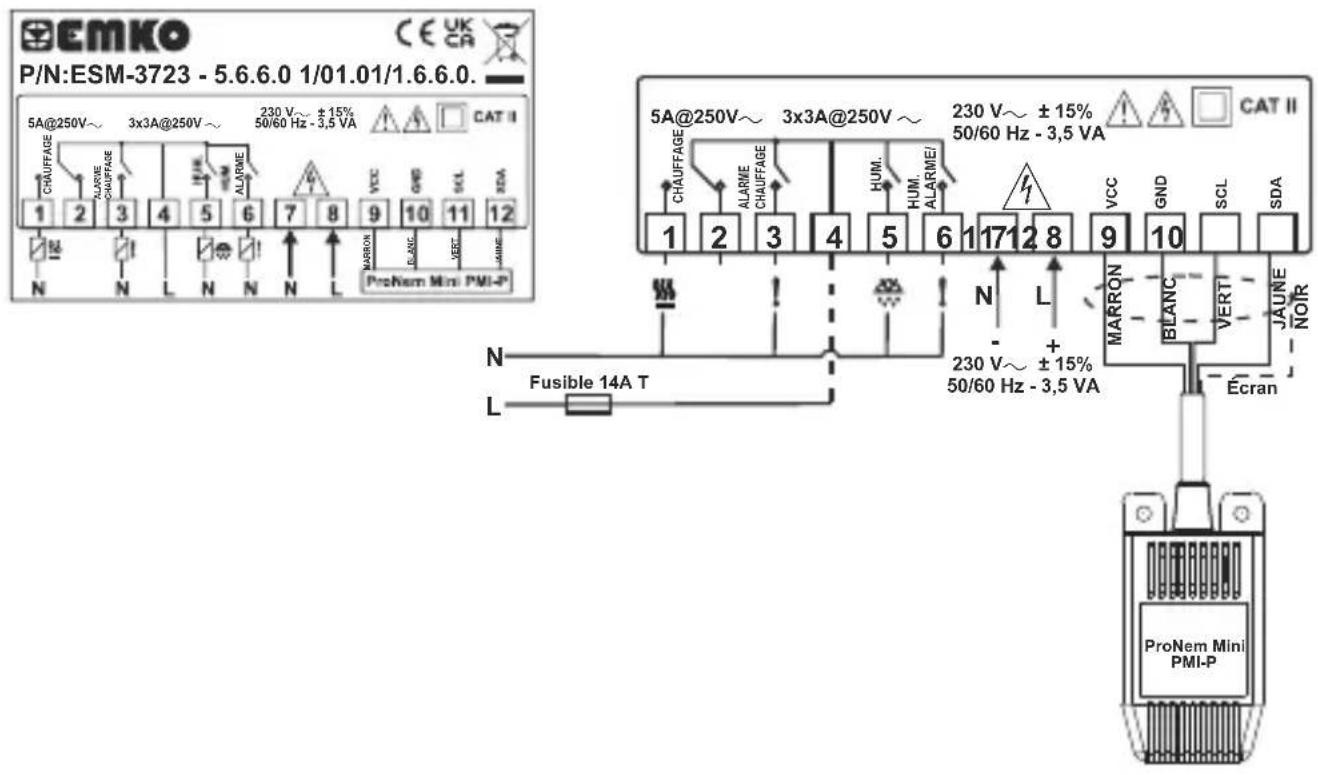

3.2 Étiquette de l'appareil et schéma de connexion

SCHÉMA DE CÂBLAGE DE 230V~

Température PTC et connexion d'entrée du capteur d'humidité de 0/4 @ 20mA

EMKO P/N:ESM-3723 - 5.2.5.0.1/01.01/1.0.0.0 5A@250V~ 3x3A@250V ~ 230 V~ ±15% 50/60 Hz - 3,5 VA CAT II CHAUFFAGE ALARME CHAUFFAGE ALARME HUM. ENTREE TEMP ENTREE N N L N N L 1 2 3 4 5 6 7 8 9 10 11 12 N L Fusible 14A T 5A@250V~ 3x3A 250V ~@ 230 V~ ±15% 50/60 Hz - 3,5 VA CHAUFFAGE ALARME CHAUFFAGE HUM. HUM. ALARME 1 2 3 4 5 6 1 17 2 8 9 10 CAT II N L + 230 V~ ±15% 50/60Hz - 3,5 VA

Connexion d'entrée du capteur de température et d'humidité ProNem Mini PMI-P

EMKO P/N:ESM-3723 - 5.6.6.0 1/01.01/1.6.6.0. 5A@250V~ 3x3A@250V~ 230 V~ ±15% 50/60 Hz - 3,5 VA CAT II CHAUFFAGE ALARME CHAUFFAGE ALARME 1 2 3 4 5 6 7 8 9 10 11 12 N N L N N N L MARRON BLANC VERT AMBE ProNem Mini PMI-P 5A@250V~ 3x3A@250V~ 230 V~ ±15% 50/60 Hz - 3,5 VA CAT II CHAUFFAGE ALARME CHAUFFAGE ALARME HUM. HUM. ALARME/ 1 2 3 4 5 6 7 8 9 10 N L Fusible 14A T 230 V~ ±15% 50/60 Hz - 3,5 VA MARRON BLANC VERT JAUNE NOIR Ecran ProNem Mini PMI-P

Remarque-1 : L'utilisateur doit être connecté à la résistance qui se trouve à l'intérieur de la boîte en série comme indiqué dans le schéma de connexion lors de l'utilisation de l'humidificateur à ultrasons (alimentation 30W... 50W) pour protéger le problème de contact de sortie de relais.

Remarque-2 : La broche du blindage (noire) doit être connectée au numéro 10 (GND) du bornier.

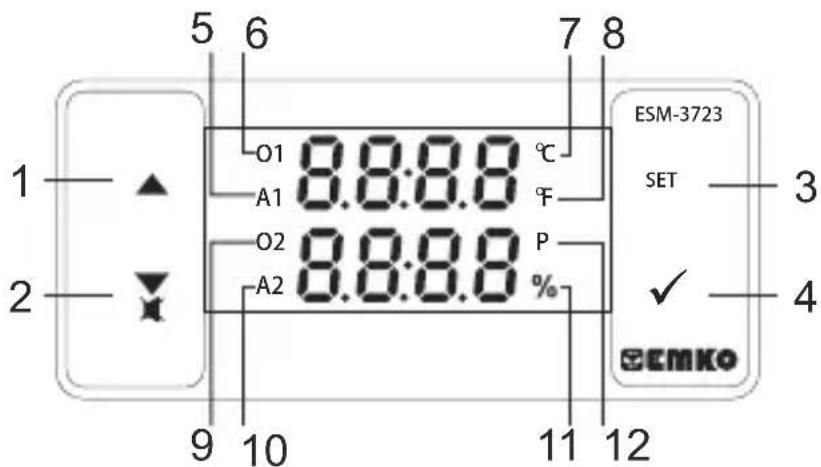

4. Définition du panneau avant et accès aux menus

5 6 7 8 1 ▲ O1 8.8:8.8 °C A1 F 2 ▼ O2 8.8:8.8 P A2 % 9 10 11 12 ESM-3723 SET 3 ✓ 4 ECMKo

1. Touche d'incrémentation:

Dans l'écran principal, appuyez sur ce bouton pour modifier la valeur à l'écran du capteur de température et d'humidité. Il est utilisé pour augmenter la valeur dans les écrans de réglage de la température et de l'humidité et dans le mode Programmation.

2. Bouton de décrémentation, de désactivation de l'avertisseur:

Il est utilisé pour diminuer la valeur à l'écran de réglage et dans le mode de programmation. Il est utilisé pour désactiver l'avertisseur.

3. Touche set:

Sur l'écran principal de l'opération ; si cette touche est appuyée pour la première fois, la valeur de consigne de la température sera affichée. La valeur peut être modifiée à l'aide des boutons d'incrémentation et de décrémentation. Lorsque le bouton Enter est appuyé à nouveau, la valeur est enregistrée et la valeur de consigne de l'humidité s'affichera ensuite. La valeur peut être modifiée à l'aide des boutons d'incrémentation et de décrémentation. Lorsque le bouton Enter est appuyé à nouveau, la valeur est enregistrée et revient à l'écran principal.

Pour accéder à l'écran de programmation ; dans l'écran principal de l'opération, appuyez sur cette touche et maintenez-la pendant 5 secondes. Il est utilisé pour enregistrer la valeur dans les écrans Set (température ou humidité) et l'écran de programmation.

5. Del A1 :

Il est actif pour indiquer les états de l'alarme de température.

6. Del :

Cette Del indique que la sortie chauffage est active.

Indique que l'appareil est en mode °C.

Indique que l'appareil est en mode F.

Cette del indique que la sortie de l'humidificateur est inactive.

Cette del indique que l'alarme d'humidité est inactive.

11. Dél du symbole de pourcentage:

Indique que l'appareil est dans l'écran de réglage de l'humidité ou que la sortie de l'humidificateur est active.

12. Del programme:

Indique que l'appareil est en mode de programmation.

5. Modification et enregistrement de la valeur de consigne pour la température et l'humidité

Écran principal de l'opération

Lorsque la touche SET est appuyée, la DEL « S » s'allume et la température de consigne s'affiche.

Écran de la valeur de consigne

La température de consigne peut être modifiée à l'aide des touches d'incrémentation et de décrémentation.

Écran de la valeur de consigne de la température.

Lorsque la touche SET est enfoncée, la température de consigne peut être sauvegardée.

Écran de la valeur de consigne de l'humidité

Allume l'écran de la valeur de consigne de l'humidité.

Écran de la valeur de consigne de l'humidité

La valeur de consigne de l'humidité peut être modifiée à l'aide des touches d'incrémentation et de décrémentation.

Écran de la valeur de consigne de l'humidité

hSET 60.1 ESM-3723 SET OKOKO

Lorsque le bouton SET est appuyé, la valeur de consigne de l'humidité est enregistrée.

Écran principal de l'opération

Revenez à l'écran principal.

Paramètre de la valeur de consigne de la température (par défaut 50%) température de consigne peut être définie entre la température minimale de consigne et la température maximale de consigne .

Paramètres nem set (par défaut = 60%)

L'humidité de consigne peut être définie entre l'humidité minimale de consigne et l'humidité maximale de consigne.

Si aucune opération n'est effectuée dans la section de modification de la valeur de consigne de l'humidité et la section de modification de la valeur de consigne de la température pendant 20 secondes, l'appareil revient automatiquement à l'écran principal.

5.1 Liste de paramètres du mode programmation

Paramètre de sélection de l'unité de température (Par défaut = 0)

°C sélectionné.

°F sélectionné.

Paramètre permettant d'activer le séparateur de décimale (Par défaut = 0)

Aucun.

Uniquement les paramètres de température avec séparateur de décimale.

Uniquement les paramètres d'humidité avec séparateur de décimale.

Uniquement les paramètres de température et d'humidité avec séparateur de décimale.

Remarque: Lorsque la valeur des paramètres C-F ou Pnt est modifiée, les valeurs des paramètres ESEt EHSF ESUL ESUM EoFe EASfE hALh hAUL ERAH hSEt hhsfE hSUL hSUN hofE hASE hALh hRUT et hRUT doivent être modifiées en conséquence.

Remarque: Les paramètres, k_uPl et s'affichent, si le type d'entrée analogique du capteur de température (0 / 2..10V ou 0 / 4..20mA) est sélectionné.

Paramètre de sélection de l'échelle du capteur de température (par défaut = 0)

La plage d'entrée (température) analogique est déterminée avec ce paramètre.

0..10V (1)(2)0.20mA

$$ 2.. 1 0 \mathrm{V} = 4. 2 0 \mathrm{mA} \tag {2(1)} $$

Paramètre de la limite basse de l'échelle du capteur de température (par défaut = 0)

Il peut être réglé entre -1999 et (EuPl -1). À cette valeur, l'entrée analogique devient;

Si ESSL = 0, en fonction du type d'appareil 0 V — ou 0mA—

Si ESSL = 1, en fonction du type d'appareil 2 V ou 4 mA (2)

Paramètre de la limite haute de l'échelle du capteur de température (par défaut = 100)

Il peut être réglé entre -1999 et (koi -1). À cette valeur, l'entrée analogique devient, en fonction du type d'appareil, 10V ^(1) ou 20 mA ^(2)

Remarque : Les paramètres koi, kPi s'affichent, si le type d'entrée analogique du capteur de température est sélectionné.

Paramètre de sélection de la régulation de température On/Off ou PID (par défaut = 0)

On/Off sélectionné.

PID sélectionné.

Si ce paramètre sélectionné est 0, les paramètres PID (Retun, P, I, D, T) ne seront pas respectés. Si le paramètre sélectionné est 1, le paramètre ktsb ne sera pas respecté.

Paramètre de sélection du mode Auto-adaptation (par défaut = n _0 )

L'appareil n'effectue pas l'opération.

L'appareil effectue l'opération.

PID - Paramètre de commande proportionnelle (par défaut = 1.0)

Cette valeur de paramètre peut être définie entre 0.1 et 100.0

PID - Paramètre intégral (par défaut = 300)

Cette valeur de paramètre peut être définie entre 0 et 3600.

PID - Paramètre dérivé (par défaut = 60.0)

Cette valeur de paramètre peut être défini entre 0 et 999.9.

PID - Paramètre du temps (par défaut = 1)

Cette valeur de paramètre peut être définie entre 1 et 50 secondes.

(1) Il est valable, si le type de dispositif 0/2...10 V —— Entrée du capteur de température.

(2) Il est valable, si le type de dispositif 0/4...20 mA —— Entrée du capteur de température.

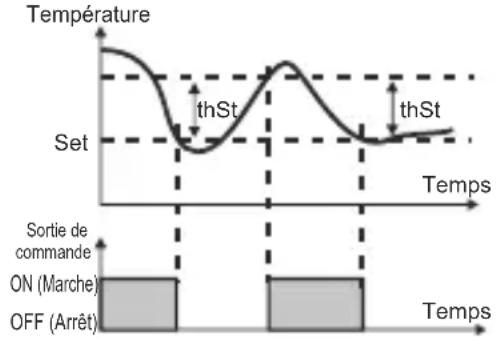

Paramètre d'hystérésis pour la température (par défaut = 0,1 °c)

De 1 à 10°C pour NTC, PTC, PT-100 (0°C, 100°C)

De 1 à 18°F pour NTC, PTC, PT-100 (32°F, 212°F)

De 0,1 à 10,0°C pour NTC, PTC, PT-100 (0,0°C, 100,0°C)

De 0,1 à 18,0°F pour NTC, PTC, PT-100 (32,0°F, 212,0°F)

De 1 à 10°C pour ProNem Mini PMI-P (-20°C, 80°C),

De 1 à 18°F pour ProNem Mini PMI-P (-4°F, 176°F),

De 0,1 à 10,0°C pour ProNem Mini PMI-P (-20,0°C, 80,0°C)

De 0.1 à 18.0°F pour ProNem Mini PMI-P (-4,0°F, 176,0°F).

Dans l'algorithme de contrôle ON/OFF, la valeur de température essaie de rester égale à la valeur de consigne en ouvrant ou en fermant le dernier élément de commande. Avec le système contrôlé ON/OFF, la valeur de température oscille en permanence. La période ou l'amplitude d'oscillation de la valeur de la température autour de la valeur de consigne change selon le système contrôlé. Pour réduire la période d'oscillation de la valeur de température, une zone de seuil est formée en dessous ou autour de la valeur consigne et cette zone s'appelle l'hystérésis.

Paramètre de la valeur de consigne de la température minimale (valeur minimale de l'appareil)

La valeur de consigne de la température ne peut pas être inférieure à cette valeur. Cette valeur de paramètre peut être réglée entre la valeur minimale de l'échelle de l'appareil et le paramètre de la valeur de consigne de la température maximale _Suh.

Paramètre de la valeur de consigne de la température maximale (valeur maximale de l'appareil)

La valeur de consigne de la température ne peut pas être supérieure à cette valeur. Cette valeur de paramètre peut être réglée entre le paramètre de la valeur de consigne de la température minimale 📄SULT et la valeur maximale de l'échelle de l'appareil.

Paramètre de l'écart du capteur de température (par défaut = 0)

De -10 à 10°C, NTC, PTC, PT-100 (0°C, 100°C)

De -18 à 18°F, NTC, PTC, PT-100 (32°F, 212°F)

De -10,0 à 10,0°C, NTC, PTC, PT-100 (0,0°C, 100,0°C)

De -18,0 à 18,0°F, NTC, PTC, PT-100 (32,0°F, 212,0°F)

De -10 à 10°C, ProNem Mini PMI-P (-20°C, 80°C),

De -18 à 18°F, ProNem Mini PMI-P (-4°F, 176°F),

De -10,0 à 10,0°C, ProNem Mini PMI-P (-20,0°C, 80,0°C),

From -18.0 à 18.0°F, ProNem Mini PMI-P (-4.0°F, 176.0°F).

Paramètre de sélection de l'échelle du capteur d'humidité (par défaut = 0)

La plage d'entrée pour l'humidité est déterminée avec ce paramètre.

0..10V ^(1) 0..20mA = ou ^(2)

Remarque : Le paramètre SSL de l'appareil de type ProNem Mini PMI-P ne est pas respecté.

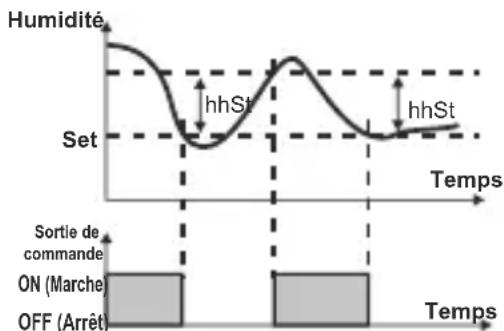

Paramètre d'hystérésis pour l'humidité (par défaut = 1)

De 1 à 10 pour le capteur d'humidité (0%RH, 100%RH)

De 0,1 à 10,0 pour le capteur d'humidité (0,0%RH, 100,0%RH)

Dans l'algorithme de contrôle ON/OFF, la valeur d'humidité essaie de rester égale à la valeur de consigne en ouvrant ou en fermant le dernier élément de commande. Avec le système contrôlé ON/OFF, la valeur de température oscille en permanence. La période ou l'amplitude d'oscillation de la valeur de la température autour de la valeur de consigne change selon le système contrôlé. Pour réduire la période d'oscillation de la valeur de la température, une zone de seuil est formée en dessous ou autour de la valeur consigne et cette zone s'appelle l'hystérésis.

(1) Il est valable, si le type de dispositif 0/2...10V — Entrée de capteur d'humidité.

(2) Il est valable, si le type de dispositif 0/4...20mA — Entrée de capteur d'humidité.

Paramètre de la valeur de consigne de l'humidité minimale (par défaut = valeur minimale de l'échelle du dispositif)

La valeur de consigne de l'humidité ne peut pas être inférieure à

cette valeur. Cette valeur de paramètre peut être réglée entre la valeur minimale de l'échelle du dispositif et le paramètre de la valeur de consigne de l'humidité maximale.

Paramètre de la valeur de consigne de l'humidité maximale (par défaut = valeur maximale de l'échelle du dispositif)

La valeur de consigne de l'humidité ne peut pas être

supérieure à cette valeur. Cette valeur de paramètre peut être réglée entre le paramètre de la valeur de consigne de l'humidité minimale et la valeur maximale de l'échelle de l'appareil.

Paramètre de l'écart du capteur d'humidité (par défaut = 0,0)

De -10 à 10°C, PTC, PT-100 (0°C, 100°C); De -18 à 18°F, PTC, PT-100 (32°F, 212°F); De -10,0 à 10,0°C, PTC, PT-100 (0,0°C, 100,0°C); De -18.0 à 18,0°F, PTC, PT-100 (32.0°F, 212.0°F)

Paramètre de sélection de la fonction alarme de la température (par défaut = 0)

L'alarme de température est inactive.

Alarme haute du Process sélectionné.

Alarme basse du Process sélectionné.

Alarme bande de déviation sélectionné.

Alarme gamme de déviation sélectionnée.

Remarque : Si ce paramètre sélectionné est 0, les paramètres d'alarme de température EAST, EALH, EROL, EANH, EADt et EAPd ne seront pas respectés.

Paramètre de réglage de l'alarme de température (par défaut, = 500 °C)

Cette valeur de paramètre peut être programmée entre le paramètre de la valeur de consigne minimale de l'alarme de température et le paramètre de la valeur de consigne maximale de l'alarme de température.

Paramètre de l'hystérésis de l'alarme de température (par défaut = 0)

Cette valeur de paramètre peut être définie entre 0 et 50 % de l'échelle du dispositif.

Paramètre minimum de réglage de l'alarme (par défaut = Valeur minimale de l'échelle du dispositif)

Si l'alarme de température est active, cette valeur du paramètre peut être réglée entre la valeur minimale de l'échelle du dispositif et la valeur du paramètre maximal de réglage de l'alarme de température [Ruth].

Paramètre maximum de réglage de l'alarme (par défaut = Valeur maximale de

l'échelle du dispositif) - si l'alarme de température est active, cette valeur de paramètre peut être réglée entre le paramètre de la valeur de consigne de l'alarme de température RUL et la valeur maximale de l'échelle de l'appareil.

Paramètre délai d'attente pour activer l'alarme de température (Valeur par défaut = 0)

Le délai d'attente pour activer l'alarme de température peut être défini avec ce paramètre. Il peut être réglé de 0 à 99 minutes.

Paramètre Délai de l'alarme de température après la mise sous tension (par défaut = 0)

Après la mise sous tension initiale de l'appareil, ce délai doit s'expirer pour l'activation de l'alarme de température. Il peut être réglé de 0 à 99 minutes.

Paramètre de sélection de la fonction alarme d'humidité (par défaut = 0)

L'alarme d'humidité est inactive.

Alarme haute du Process sélectionné.

Alarme basse du Process sélectionné.

Alarme bande de déviation sélectionné.

Alarme gamme de déviation sélectionnée.

Remarque : Si ce paramètre sélectionné est 0, les paramètres d'alarme d'humidité hAST, hALT, hRUT, hRAUH, hRAUI et hRAPd ne seront pas respectés.

Paramètre de la consigne de l'alarme d'humidité (par défaut = 50)

Cette valeur de paramètre peut être programmée entre le paramètre de consigne minimum de l'alarme d'humidité hRul et le paramètre de consigne maximum de l'alarme d'humidité hRuh.

Paramètre de l'hystérésis de l'alarme d'humidité (par défaut = 0)

Cette valeur de paramètre peut être définie entre 0 et 50 % de l'échelle du dispositif. Paramètre minimum de réglage de l'alarme d'humidité (par défaut = valeur minimale de l'échelle du dispositif)

Si l'alarme d'humidité est active, la valeur du paramètre peut être réglée entre la valeur minimum de l'échelle du dispositif et la valeur du paramètre maximum de réglage de l'alarme d'humidité [hRuh].

Paramètre maximum de réglage de l'alarme d'humidité (par défaut = valeur maximale de l'échelle du dispositif)

Si l'alarme d'humidité est active, cette valeur du paramètre peut être réglée entre le paramètre minimum de réglage de l'alarme d'humidité ^hAUL et la valeur maximale de l'échelle du dispositif.

Paramètre délai d'attente pour activer l'alarme d'humidité (valeur par défaut = 0)

Le délai d'attente pour activer l'alarme d'humidité peut être défini avec ce paramètre. Il peut être réglé de 0 à 99 minutes.

Paramètre du délai d'attente de l'alarme d'humidité après la mise sous tension (par défaut = 0)

Après la mise sous tension initiale de l'appareil, ce délai doit s'expirer pour l'activation de l'alarme d'humidité. Il peut être réglé de 0 à 99 minutes.

Paramètre de sélection de la fonction avertisseur (par défaut = 0)

L'avertisseur est inactif.

L'avertisseur devient actif en cas d'alarme de température.

L'avertisseur devient actif en cas d'alarme d'humidité.

L'avertisseur s'active en cas de défaillances du capteur de température.

L'avertisseur devient actif en cas de défaillances du capteur d'humidité.

L'avertisseur devient actif en cas de défaillances du capteur de température ou en cas d'alarme de température.

L'avertisseur devient actif en cas de défaillances du capteur d'humidité ou en cas d'alarme d'humidité.

L'avertisseur devient actif en cas de défaillances du capteur de température ou en cas de défaillances du capteur d'humidité.

L'avertisseur devient actif en cas de défaillances du capteur de température ou en cas de défaillances du capteur d'humidité ou en cas d'alarmes de température ou d'humidité.

Période active de l'avertisseur (par défaut = - - - - - )

Si la valeur du paramètre de sélection de la fonction de l'avertisseur b F = 0, ce paramètre ne s'affiche pas. La période active de l'avertisseur peut être définie avec ce paramètre. Il peut être réglé de 1 à 99 minutes. Lorsque ce paramètre est 1, si la touche d'incrémentation est appuyée, ---- est affiché. Dans cette condition, l'avertisseur reste actif jusqu'à ce que la touche de désactivation de l'avertisseur soit appuyée.

Paramètres du menu protection (par défaut = 0)

Il n'existe pas de protection.

La valeur de consigne de la température ne peut être modifiée.

La valeur de consigne de l'humidité ne peut être modifiée.

La valeur de consigne de la température et la valeur de consigne de l'humidité ne peuvent être modifiées.

Mot de passe pour accéder au mode de programmation (valeur par défaut) ≠ 0

Le mot de passe est utilisé pour avoir accès à la section de programmation. Il peut être réglé entre 0 et 9999. Si c'est 0, le mot de passe n'est pas entré pour accéder aux paramètres. Lorsque l'écran de mot de passe n'est pas défini comme « 12 », si l'utilisateur saisit « 12 » dans l'écran de mot de passe, les paramètres thst et hhst sont accessibles et peuvent être modifiés.

5.2 Schéma de la sortie d'alarme esm-3723

Alarme haute du Process

Alarme basse du Process

Alarme Bande de déviation

Alarme plage de déviation

5.3 Messages d'erreur de l'esm 3723

1-Sbr f Écran clignotant Défaillance du capteur de température. La connexion du capteur est mauvaise ou inexistante. Pendant que ce message apparaît à l'écran, si la sélection de la fonction avertisseur buf est 3, 5, 7 ou 8, l'avertisseur interne se met à fonctionner. 2-Écran clignotant Défaillance du capteur d'humidité. La connexion du capteur est mauvaise ou inexistante. Pendant que ce message apparaît à l'écran, si la sélection de la fonction avertisseur est 4, 6, 7 ou 8, l'avertisseur interne se met à fonctionner. 3- Dans l'écran principal si l'affichage supérieur clignote, cela signifie que l'alarme de température sort et que la sortie d'alarme est activée. Si la sélection de la fonction avertisseur buf est 1, 5 ou 8, l'avertisseur interne se met à fonctionner. 4- Dans l'écran principal si l'affichage inférieur clignote, cela signifie que l'alarme de température devient inactive et que la sortie d'alarme est activée. Si la sélection de la fonction avertisseur est 2, 6 ou 8, l'avertisseur interne se met à fonctionner. 5- Erreur de mise au point automatique de la température. tErr apparaît sur l'écran principal. Cette faute se produit quand la température lue par le capteur est proche de moins de 5% de la valeur de l'échelle (5°C pour le capteur Pronem Mini PMI-P). La mise au point automatique n'est pas autorisée.

5.4 Accès au mode de programmation, modification et enregistrement des paramètres

Écran principal de l'opération

Lorsque la touche SET est appuyée pendant 3 secondes, la DEL « P » commence à clignoter. Si le mot de passe pour accéder au mode de programmation est différent de 0, l'écran d'accès au mode de programmation est affiché.

Remarque 1 : Si le mot de passe pour accéder au mode de programmation C-F est 0, l'écran Unité de température Pr-G est affiché à la place de l'écran de programmation.

Écran d'accès au mode de programmation

Appuyez sur la touche SET pour accéder à l'écran de saisie du mot de passe.

Écran de saisie du mot de passe

Entrez le mot de passe d'accès au mode de programmation à l'aide des touches d'incrémentation et de décrémentation.

Écran de saisie du mot de passe

Appuyez sur la touche SET/OK pour entrer le mot de passe.

Remarque 2 : Si le mot de passe pour accéder au mode de programmation est 0, seuls trois paramètres seront accessibles et les valeurs de paramètres pourront être modifiées. Écran de programmation

Appuyez sur la touche SET pour accéder à la valeur du paramètre. Appuyez sur la touche d'incrémémentation pour accéder au paramètre suivant, appuyez sur la touche de décrémémentation pour accéder au paramètre précédent.

Valeur de paramètre de sélection de l'unité de température

Modifiez la valeur à l'aide des touches d'incrémentation et de décrémentation.

Valeur de paramètre de sélection de l'unité de température

O1 C-F SET ✓ SEMko ESM-3723 O1 Pnt 0* ESM-3723 SET ✓ SEMko

Appuyez sur la touche OK pour sauvegarder le paramètre.

Écran de sélection permettant d'activer le séparateur de décimales

Appuyez sur la touche d'incrémentation pour accéder au paramètre suivant, appuyez sur la touche de décrémentation pour accéder au paramètre précédent.

Si aucune opération n'est effectuée en mode de programmation pendant 20 secondes, le dispositif affichera l'écran principal d'opération automatiquement.

6. Méthode de mise au point automatique

La méthode de mise au point automatique est employée pour déterminer les paramètres PID utilisés par l'appareil.

Démarrage de la mise au point automatique (réponse de mise au point indicielle) par l'utilisateur :

• Ajuster sur Marche – Arrêt le contrôle de température ou le paramètre PID ( _0 = 1 )
• Ajuster le paramètre de sélection de mise au point automatique ( _0E = )
• La "mise au point" et la température sont affichées alternativement sur l'écran des opérations principales. De cette façon, le processus de mise au point automatique démarre.

Si la mise au point automatique est achevée sans problème, l'appareil enregistre les nouveaux coefficients PID dans la mémoire et continue de fonctionner. Le paramètre est réglé automatiquement sur ____

REMARQUE: La valeur de température lue sur le capteur doit être inférieure de 5% à la valeur de consigne du processus afin de démarrer la mise au point automatique.

Annulation de la mise au point automatique (réponse de mise au point indicielle) :

1 - Si le capteur est en panne ; 2 - Si la mise au point automatique ne peut être terminée dans les 8 heures ; 3 - Si l'utilisateur ajuste paramètre no 4 ; Pendant la mise au point automatique si l'utilisateur change le contrôle de température de PID à Marche-Arrêt ; 5 - Si la valeur de consigne du processus est changée quand la mise au point automatique est en cours ;

Mise au point automatique annulée. « Tune » n'est pas affiché. Ensuite, sans effectuer de changement dans les paramètres PID, l'appareil continue de fonctionner avec les paramètres PID précédents.

1. Specifications

Type de dispositif	: Régulateur de température + humidité
Boîtier et montage	: Boîtier en plastique de 76mm x 34,5mm x 71mm pour montage sur panneau. La découpe du panneau est de 71x29mm.
Protection contre les
impacts mécaniques	: 1 Joule (IK06)
Classe de protection	: Ip65 à l'avant, Ip20 à l'arrière.
Poids	: Environ 0,20 kg.
Évaluations environnementales	: Standard, à l'intérieur, à une altitude de moins de 2000 mètres sans condensation d'humidité.
Température de stockage/
fonctionnement	:-30°C à +80°C / -30°C à +80°C
Humidité de stockage/
fonctionnement	: 90 % max. (Aucune condensation)
Installation : Installation fixe
Catégorie de surtension : II.
Degré de pollution : II, bureau ou lieu de travail, pollution non-conductrice
Conditions d'utilisation : Continu
Tension et alimentation	: 230 V~(%15) 50/60 Hz - 3,5 VA
	: 115 V~(%15) 50/60 Hz - 3,5 VA
	: 24 V~(%15) 50/60 Hz - 3,5 VA
	: 24 V~(%15) 50/60 Hz - 3,5 VA
	: 10-30 V--- 3,5 W
Entrée de capteur de température	: NTC, PTC, PT-100,0/2..10 V---, 0/4..20 mA--- ou ProNem Mini PMI-P
Type d'entrée NTC	: NTC (10 k~ @ 25 °C )

7. Caractéristiques

Type d'entrée PTC	: PTC (1000 W @ 25 °C)
Type d'entrée de thermorésistance	: PT-100 IEC751 (ITS90)
Type d'entrée humidité	: 0/2..10V---, 0/4..20mA--- ou ProNem Mini PMI-P
Affichage	: ± 1 % pleine échelle
Protection de rupture du capteur	: Haut de gamme
Forme de contrôle	: PID ou ON / OFF
Sorties relais	: 5A @ 250V~ charge résistive (Sortie Chauffage)
	: 3A @ 250V~ charge résistive ((Chauffage), (Alarme de chauffage), (Humidificateur), (Alarme de l'humidificateur))
Sortie à entraîneur SSR en option	: Maximum 30mA, Maximum 15V
Affichage de la température	: 8 mm Afficheur à DEL rouges 4 chiffres
Affichage de l'humidité	: 8 mm Afficheur à DEL vertes 4 chiffres
Affichage de DEL	: P (vert), % (vert),°C (rouge),°F(rouge),Sortie de l'humidificateur (rouge), Sortie d'alarme de l'humidificateur (rouge)Sortie de chauffage (rouge), Alarme de chauff. (rouge)
Avertisseur interne	: ≥83dB
Approbations	: €, ₽, ₽, ₽

8. Autres informations

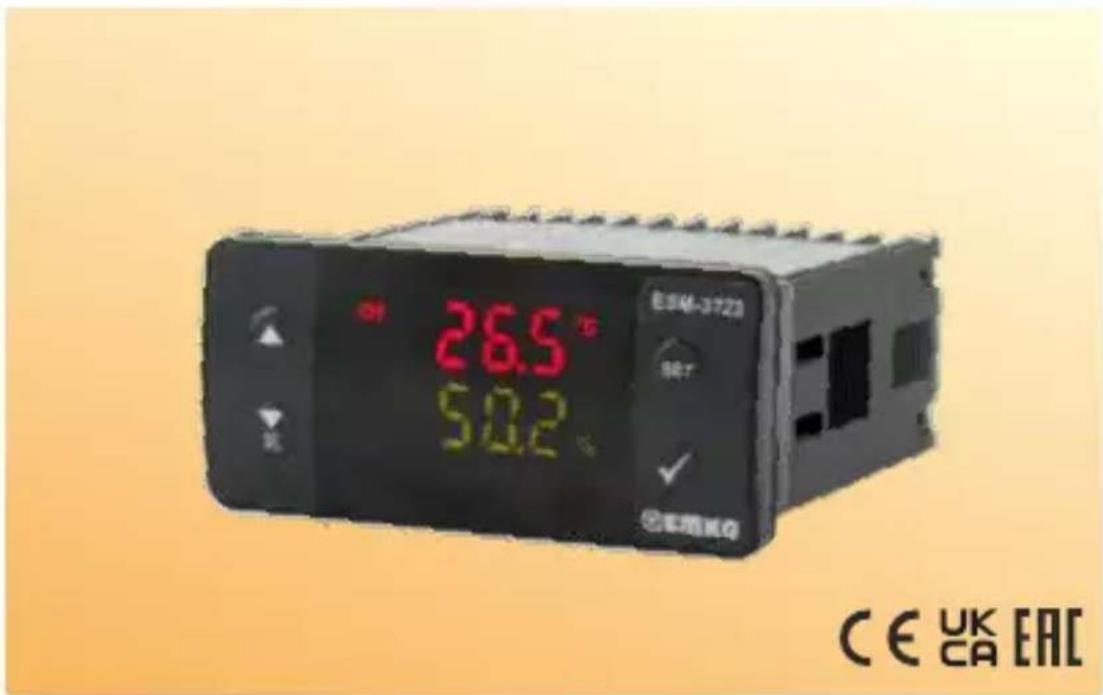

ESM-3723 (77x35 DIN Size)

A

B

C

D

E

FG

HI /

U

V

W

Z

0

/

/

Tension d'alimentationA

2

24V (±%15) 50/60Hz - 3,5 VA

3

24V (±%15) 50/60Hz - 3,5 VA

4

115V (±%15) 50/60Hz - 3,5 VA

5

230V (±%15) 50/60Hz - 3,5 VA

8

10 - 30 V === 3,5

B

Entrée de capteur de température

Échelle (°C/°F)

1

PT 100, IEC751(ITS90)

0°C/32°F ;100°C/212°F

2

PTC (pas-1)

0°C/32°F ;100°C/212°F

3

NTC (pas-1)

0°C/32°F ;100°C/212°F

4

Entrée tension 0/2 @ 10V

Définie par l'utilisateur

5

Entrée courant 0/4@ 20mA

Définie par l'utilisateur

6

ProNem Mini PMI-P

-20°C/-4°F ; 80°C/176°F

C

Entrée de capteur d'humidité

Échelle (%)

4

Entrée tension 0/2 @ 10V

0% - 100%

5

Entrée courant 0/4@ 20mA

0% - 100%

6

ProNem Mini PMI-P

0% - 100%

E	Sortie chauffage
1	Sortie du relais (5A @ 250V ∼, à la charge résistive 1NC, 1 NO)
2	Sortie à entraîneur SSR (maximum 30 mA, 15V)
FG	Sortie de l'humidificateur
01	Sortie relais (3A @ 250V ∼, à la charge résistive,1 NO)
HI	Sortie d'alarme chauffage
01	Sortie relais (3A @ 250V ∼, à la charge résistive,1 NO)
U	Sortie d'alarme humidificateur
1	Sortie relais (3A @ 250V ∼, à la charge résistive,1 NO)
V	Capteur de température fourni avec ESM-3723
0	Aucun
1	PTC-M6L40.K1.5 (Sonde air PTC Câble en silicone de 1,5 m)
2	PTCS-M6L30.K1.5.1/8 pouces (Sonde liquide PTC avec câble en silicone de 1,5 m)
3	NTC-M5L20.K1.5 (Sonde thermoplastique NTC moulée avec câble de 1,5m pour l'application de refroidissement)
4	NTC-M6L50.K1.5 (Boîtier de la sonde NTC en acier inoxydable avec câble de 1,5m pour l'application de refroidissement)
6	ProNem Mini PMI-P (Câble de 2,5 m pour l'application de température et d'humidité)
9	Client

Toutes les informations de commande du régulateur de température + humidité série ESM-3723 sont indiquées dans le tableau ci-dessus. L'utilisateur peut configurer le produit de manière appropriée en utilisant les informations et codes dans le tableau et en les convertissant aux codes de commande. Tout d'abord, la tension d'alimentation, puis d'autres spécifications doivent être déterminées. Veuillez remplir les blancs de code de commande en fonction de vos besoins. Veuillez nous contacter, si vos besoins sont en dehors des normes.

Remarque-1: Si le type d'entrée sélectionné est PTC ou NTC (B = 2, 3), un capteur de température est fourni avec le produit. Pour cette raison, si le type d'entrée sélectionné est PTC ou NTC, le type de sonde (V = 0,1 ou 2) ou (V = 3 ou 4) respectivement doit être indiqué dans les informations de commande.

EMKO Nous vous remercions d'avoir choisi les produits Emko Elektronik. Vous pouvez télécharger le Votre partenaire technologique manuel d'utilisation détaillé sur notre site internet. www.emkoelektronik.com.tr

26.5 ° 50.2 ° E54-3723 CE UK CA EAC
