ESM-4410 - Contrôleur de température Emko - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Contrôleur de température Marche/Arrêt
Marque	Emko
Modèle	ESM-4410
Dimensions (L x H x P)	48 x 48 x 95 mm
Découpe de panneau	46 x 46 mm
Poids	160 g
Alimentation	100-240 V∼ (±15%) 50/60 Hz, 3.5 VA (autres tensions disponibles en option)
Affichage	LED rouge 3 chiffres, hauteur 14 mm
Entrée de température	NTC (10kΩ @ 25°C), PT100, PT1000 (2 ou 3 fils), thermocouple type R
Précision	±1% de l'échelle totale
Cycle d'échantillonnage	3 échantillons par seconde
Type de contrôle	Marche/Arrêt avec hystérésis réglable
Sortie 1	Relais 7A@250V∼ (charge résistive) ou sortie SSR (23 mA max, 15 V)
Sortie 2	Relais 7A@250V∼ (charge résistive) ou sortie SSR (33 mA max, 45 V) – optionnelle
Fonctions principales	Contrôle chauffage/refroidissement, hystérésis réglable, décalage de processus, temporisation minimale, limites de consigne, protection par mot de passe
Protection contre rupture de capteur	Détection haut de gamme
Température de fonctionnement	0 à 50 °C
Humidité	0 à 90 % HR (sans condensation)
Indice de protection	IP65 face avant, IP20 arrière
Résistance aux chocs	IK06 (1 Joule)
Montage	Encastré dans panneau (fixations fournies)
Nettoyage du boîtier	Avec un chiffon imbibé d'alcool éthylique ou d'eau (pas de solvants hydrocarbonés)
Réparabilité	Réparations uniquement par personnel qualifié ; couper l'alimentation avant intervention
Garantie	2 ans à compter de la date de livraison

FOIRE AUX QUESTIONS - ESM-4410 Emko

Comment installer le contrôleur ESM-4410 dans un panneau ?

Découpez un trou de 46 x 46 mm, insérez l'appareil par l'avant, puis fixez-le avec les brides de montage fournies en serrant les vis sur les faces supérieure et inférieure.

Quels types de capteurs de température sont compatibles ?

L'appareil accepte les sondes NTC (10kΩ @ 25°C), PT100 et PT1000 (2 ou 3 fils), ainsi que les thermocouples de type R. Le type d'entrée doit être configuré lors de la commande.

Comment régler la température de consigne ?

Utilisez la touche 'SET' (ou 'P') pour entrer en mode réglage, puis les touches ▲ et ▼ pour ajuster la valeur. La LED 'REGLAGE' indique le mode actif.

Quelle est la fonction de l'hystérésis ?

L'hystérésis (paramètres HS1, HS2) définit l'écart entre la température de consigne et le point de réenclenchement. Par exemple, si HS1=2°C, la sortie s'arrête à la consigne et redémarre 2°C en dessous (chauffage) ou au-dessus (refroidissement).

Comment configurer le mode chauffage ou refroidissement ?

Les paramètres rL1 (sortie 1) et rL2 (sortie 2) permettent de sélectionner le mode : 'CHAUFFAGE' (normalement énergisé) ou 'REFROIDISSEMENT' (normalement désexcité).

Puis-je protéger les réglages par mot de passe ?

Oui, le paramètre PAS permet de définir un code à 3 chiffres (de 0 à 999). Si la valeur est 0, la protection est désactivée. Le mot de passe est demandé avant d'accéder au mode de programmation.

Que faire si l'afficheur indique une erreur de capteur ?

En cas de rupture ou court-circuit du capteur, l'appareil affiche un message d'erreur (ex: 'Err'). Vérifiez le câblage et le type de capteur. L'appareil possède une détection automatique de défaut capteur haut de gamme.

Comment nettoyer le boîtier sans l'endommager ?

Utilisez un chiffon doux imbibé d'alcool éthylique ou d'eau. N'utilisez jamais de solvants comme l'essence ou le trichloréthylène qui peuvent altérer le plastique.

Où trouver le manuel d'utilisation détaillé ?

Le manuel complet est téléchargeable gratuitement sur le site du fabricant www.emkoelektronik.com.tr ou sur des plateformes comme notice-facile.com.

Quelle est la consommation électrique de l'appareil ?

L'alimentation standard 100-240 V∼ consomme 3.5 VA. Des versions en 24 V∼, 115 V∼ ou 10-30 V= sont également disponibles.

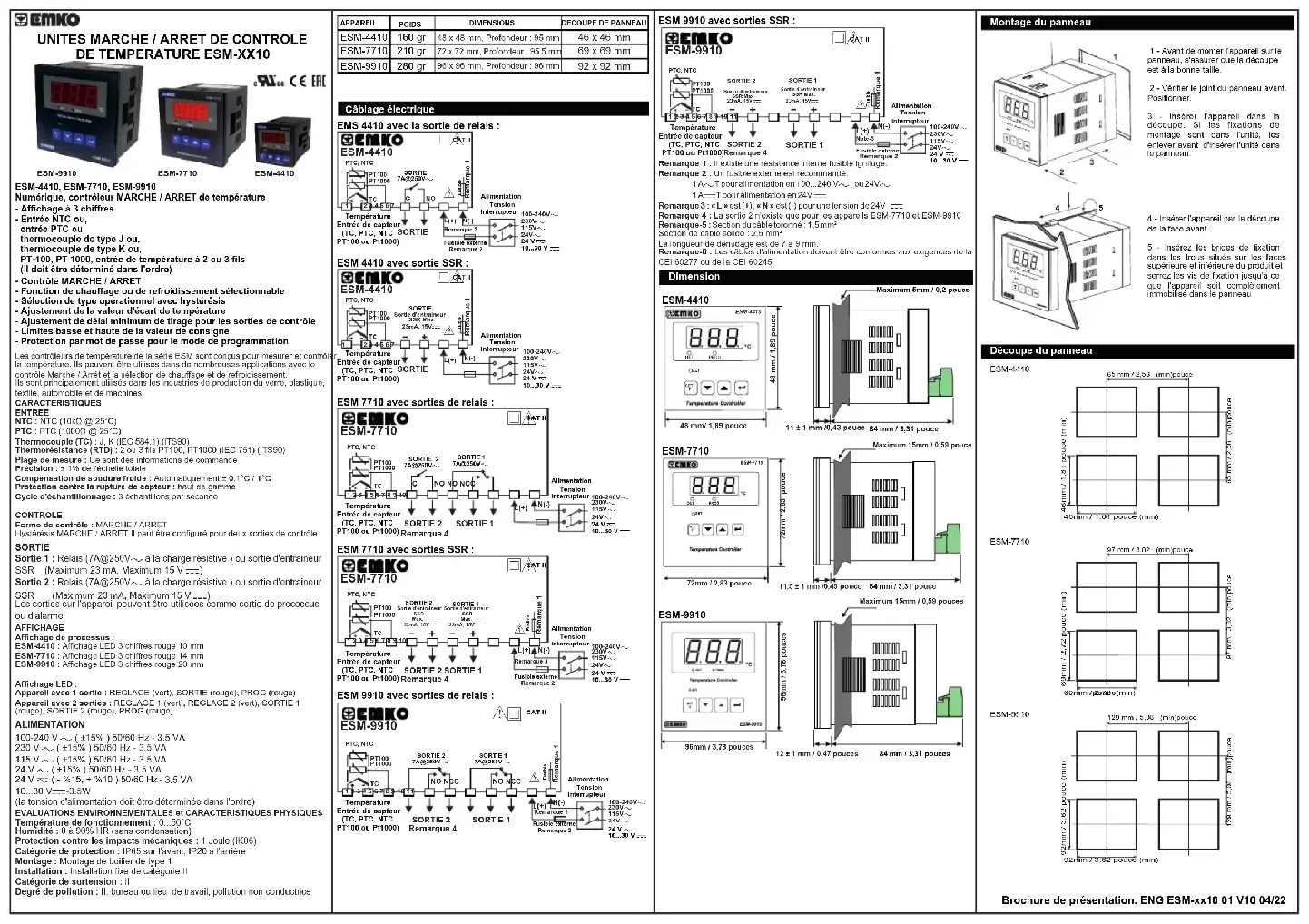

MODE D'EMPLOI ESM-4410 Emko

Numérique, contrôleur MARCHE / ARRET de température

Affichage à 3 chiffres

Entrée NTC ou,

thermocouple de type R ou, PT-100. PT 1000. entrée de température à 2 ou 3 fils

(il doit être déterminé dans l'ordre)

Contrôle MARCHE / ARRET

Fonction de chauffage ou de refroidissement sélectionnable

Sélection de type opérationnel avec hystérésis

Ajustement de la valeur d'écart de température

Ajustement de délai minimum de tirage pour les sorties de contrôle

Limites basse et haute de la valeur de consigne

Protection par mot de passe pour le mode de programmation

Les contrôleurs de température de la série ESM sont conçus pour mesurer et contrôle

la température. Ils peuvent être utilisés dans de nombreuses applications avec le

contrôle Marche / Arrêt et la sélection de chauffage et de refroidissement.

ils sont principalement utilisés dans les industries de production du verre, plastique, textile, automobile et de machines.

textile, automobile et de CARACTERISTIQUES

CARACT ENTREE

NTC : NTC (10kΩ @ 25°C)

Thermorésistance (RTD) : 2 ou 3 fils PT100, PT1000 (IEC 751) (ITS90)

Plage de mesure : Ce sont des informations de commande Précision : +1% de l'échelle totals

Precision : ± 1% de réchelle totale Compensation de œuvre faide

Compensation de soudure froide : Automatiquement ± 0.1°C / TC Protection contre la rupture de capteur : haut de gamme

Cycle d'échantillonnage : 3 échantillons par seconde

Forme de contrôle : MARCHE / ARRET

Hysteresis MARCHE / ARRET Il peut être configuré pour deux sorties de contrôle

SORTIE

Sortie 1 : Relais (7A@250V\~ à la charge résistive ) ou sortie d'entraîneur

SSR (Maximum 23 mA, Maximum 15 V —)

Sortie 2 : Relais (7A@250V, - à la charge résistive) ou sortie d'entraîneur

Cordie 21 Metals (17.02.2017 - C d la charge resistive) ou bordie d'entainant SSD / (Maximum 33 mA, Maximum 45 V —)

SSR (Maximum 25 mA, Maximum 15 V ---) Les sorties sur l'appareil peuvent être utilisées comme sortie de processus

Les certes sur l'appareil peuvent être utilisés comme sortie de processus ou d'alarme.

ou d'alarme AFFISUAGE

AFFICHAGE Affichage de processus

Affichage de processus ESM-4410 : Affichage LED

ESM-7710 : Affichage LED 3 chiffres rouge 14 mm

ESM-9910 : Affichage LED 3 chiffres rouge 20 mm

[Non-Text]

Affichage LED

Appareil avec 1 sortie : REGLAGE (vert), SORTIE (rouge), PROG (rouge)

Appareil avec 2 sorties : REGLAGE 1 (vert), REGLAGE 2 (vert), SORTIE 1 (rouge), SORTIE 3 (rouge), PROG (rouge).

(rouge), SORHE 2 (rouge), PROG (rouge)

ALIMENTATION

100-240 V ∼ ( ±15% ) 50/60 Hz - 3.5 VA

(la tension d'alimentation doit être déterminée dans l'ordre)

EVALUATIONS ENVIRONNEMENTALES et CARACTERISTIQUES PHYSIQUES

Température de fonctionnement : 0...50°C

Humidité : 0 à 90% HR (sans condensation)

Protection contre les impacts mécaniques : 1 Joule (IK06)

Categorie de protection : IP65 sur l'avant, IP20 à l'arrière

Montage : Montage de boîtier de type Installation : Installation five de actéry

Installation : Installation fixe de catégorie II Catégorie de extension : II

Categorie de surtension. Il Degré de pollution : II, bures

Dégre de pollution : II, bureau ou lieu de travail, pollution non conductance

APPAREIL	POIDS	DIMENSIONS	DECOUPE DE PANNEAU
ESM-4410	160 gr	48 x 48 mm, Profondeur : 95 mm	46 x 46 mm
ESM-7710	210 gr	72 x 72 mm, Profondeur : 95.5 mm	69 x 69 mm
ESM-9910	280 gr	96 x 96 mm, Profondeur : 96 mm	92 x 92 mm

Câblage électrique

EMS 4410 avec la sortie de relais :

ESM 4410 avec sortie SSR :

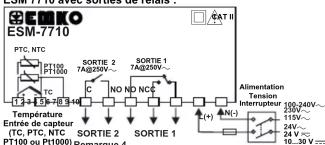

ESM 7710 avec sorties de relais :


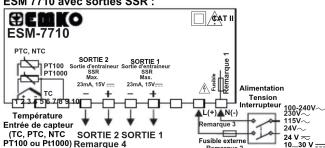

ESM 7710 avec sorties SSR


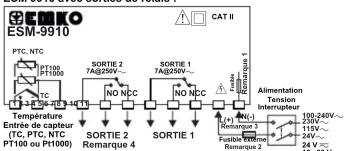

ESM 9910 avec sorties de relais


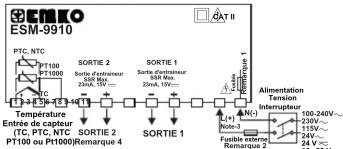

ESM 9910 avec sorties SSR

EMK ESM-9910 PTC, NTC PT100 Temperature Entrée de capteur PTC, NTC PT100 ou Pt1000 Remarque 4 SORTIE 2 SORTIE d'entraineur 658 Max 23kV, 15V~ SORTIE 1 SORTIE d'entraineur 658 Max 23kV, 15V~ SORTIE 1 ALIMENTATION Tension Interrupteur 100-240V~ 230V~ 150V~ 140V~ 24 V~ 30 V~ N(-) Li(+) Mo(-) Fusible Remarque 2

Remarque 1 : Il existe une résistance interne fusible ignifuge. Remarque 2 : Un fusible externe est recommandé.

1 A. T pour alimentation en 100, 240 V o , ou 24 V o

1 A—T pour alimentation on 24V—

TAL...1 pour alimentation en 24V ... Remarque 3 : « I » est(+) « N » est(-) pour une tension de 24V. —

Remarque 4 : La sortie 2 n'existe que pour les appareils FSM-7710 et FSM-9910

Remarque-5 : Section du câble toronné : 1,5 mm²

Section de câble solide : 2,5 mm²

La longueur de dénudage est de 7 à 9 mm.

Remarque-6 : Les câbles d'alimentation doivent être conformes aux exigences de la CEI 50377 ou de la CEI 50345.

Dimension

ESM-7710

ESM-9910

12 ± 1 mm / 0,47 pouces 84 mm / 3,31 pouces

Montage du panneau

1 - Avant de monter l'appareil sur le panneau, s'assurer que la découpe est à la bonne taille.

2 - Vérifier le joint du panneau avant Positionner.

3 - Insérer l'appareil dans la découpe. Si les fixations de montage sont dans l'unité, les enlever avant d'insérer l'unité dans le panneau.

4 - Insérer l'appareil par la découpe de la face avant.

5 - Insérez les brides de fixation dans les trous situés sur les faces supérieure et inférieure du produit et serrez les vis de fixation jusqu'à ce que l'appareil soit complètement immobilisé dans le panneau

Découpe du panneau

ESM-4410

ESM-7710

ESM-9910

Brochure de présentation. ENG ESM-xx10 01 V10 04/22

Définition du panneau avant
SEMIKOESM-7710	Affichage de températureL'indication LED de SORTIE 1 est active,Le mode de programmation est actifLa SORTIE 2 est activeIndication LED de la valeurde consigne 1 / 2 mode de changement
SE1111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111111	Il est utilisé pour entrer dans le modede changement de valeur de REGLAGE 1Il est utilisé pour entrer dans le mode de changementde REGLAGE 2 et confirmer un parametredans le mode de programmationIl est utilisé pour augmenter la valeurIl est utilisé pour diminuer la valeur
Paramètres
Sul	Paramètre de valeur de consigne minimumLa valeur de consigne ne peut pas être inférieure à cette valeur. Cette valeur de paramètre peut être ajustée de la valeur minimum de l'échelle des appareils au paramètredu de valeur de consigne maximum
SuH	Paramètre de valeur de consigne maximumLa valeur de consigne maximum ne peut pas être plus grande que cette valeur. Cette valeur de paramètre peut être ajustées de la valeur du L.L. de consigne minimum à la valeur maximum de l'échelle de l'appareil
HS1	Paramètre d'hystésrisis pour la Sortie 1à 100 °C pour les appareils de type TC,à 100 °C pour PT100 (0°C, 400°C), PT1000 (-50°C, 400°C),à 10 °C pour PT100, PT1000 (-19,9°C, 99,9°C),à 100 °C pour PTC (-50°C, 150°C),à 10 °C pour PTC et NTC (-19,9°C, 99,9°C),à 20 °C pour NTC (-50°C, 100°C)
HS2	Paramètre d'hystésrisis pour la Sortie 2à 100 °C pour les appareils de type TC,à 100 °C pour PT100 (0°C, 400°C), PT1000 (-50°C, 400°C),à 10 °C pour PT100, PT1000 (-19,9°C, 99,9°C),à 100 °C pour PTC (-50°C, -150°C),à 10 °C pour PTC et NTC (-19,9°C, 99,9°C),à 20 °C pour NTC (-50°C, 100°C)
rL1	Paramètre de sélection de type opérationnel de la sortie 1oLa type opérationnel du relais de Sortie 1 peut être ajusté à « CHAUFFAGE ». Energisé normalement.I Le type d'opération du relais de sortie 1 peut être ajusté à « REFROIDISSEMENT ». Désénergisé normalement.
rL2	Paramètre de sélection de type d'opération de la sortie 2Ce paramètre n'est pas actif dans les appareils avec un relais.oFt
rL3	Paramètre de décalage de processus-10 à 10 °C pour les appareils de type TC,-10 à 10 °C pour PT100 (0°C, 400°C), PT1000 (-50°C, 400°C),-10 à 10 °C pour PT100, PT1000 (-19,9°C, 99,9°C),-10 à 10 °C pour PTC (-50°C, 150°C),-10 à 10 °C pour PTC et NTC (-19,9°C, 99,9°C),-10 à 10 °C pour NTC (-50°C, 100°C)
rLt	Paramètre de durée de tirage minimum pour la Sortie 1Quand la sortie 1 est inactive, cette durée doit être expirée pourque la Sortie 1 soit de nouveau active. Elle peut être ajustée de 0 à 100 secondes
PAS	Mot de passe d'accès au mode de programmationIl est utilisé pour l'accès au mode de programmation. Il peut êtreajusté de 0 à 999. S'il est sélectionné à 0, le mot de passe n'est pasentré pour accéder aux paramètres.

Installation

Avant de commencer l'installation de ce produit, veuillez lire attentivement le manuel d'instructions et les avertissements ci-dessous.

!

Dans le paquet,
- Une unité
- Deux fixations de montag - Un manuel d'instructions

Avant l'installation, il est recommandé d'inspecter visuellement ce produit pour y détecter d'éventuels dégâts pendant l'expédition. Il est de votre responsabilité de vous assurer que des techniciens et électriciens qualifiés installent ce produit.
S'il existe un risque d'accident grave résultant d'une panne ou d'une défectuosité de cette unité, couper l'alimentation du système et isoler la connexion électrique entre l'appareil et le système.
L'unité est normalement livrée sans interrupteur ni fusible. Utiliser un interrupteur et une fusible selon les exigences.
S'assurer d'utiliser la tension d'alimentation nominale pour protéger l'unité contre les dégâts et pour éviter les pannes éventuelles.
Maintenir l'alimentation coupée jusqu'à ce que le câblage soit terminé pour évite qu'une électrocution ou un problème ne survienne.
Ne jamais essayer de démonter, modifier ou réparer cette unité. Une modification de l'unité peut résulter en un dysfonctionnement, une électrocution ou un incendie.
Ne pas utiliser cette unité dans des atmosphères gazeuses combustibles ou explosives.
Quand l'équipement est inséré dans la découpe du panneau métallique pendar l'installation mécanique, des bavures sur le métal peuvent entrainer des blessures au mains, il faut y faire attention.
Le montage du produit sur un système doit être effectué avec ses propres attaches. N pas monter l'appareil avec des fixations inappropriées. S'assurer que l'appareil ne va pas tomber pendant le montage.
Il est de votre responsabilité si l'équipement est utilisé de manière non spécifiée dans le manuel d'instructions.

Garantie

EMKO Elektronik garantit que l'équipement livré n'a pas de défaut de matériau et de fabrication. La garantie couvre une période de deux an La garantie démarre à la date de livraison. La garantie s'applique si les devoirs et responsabilités déterminés dans le document de garantie et le manuel d'instructions sont exécutés en totalité par le client.

Maintenance

Les réparations ne doivent être effectuées que par du personnel formé et spécialisé Couper l'alimentation de l'appareil avant d'accéder aux parties internes.

Ne pas nettoyer le boitier avec des solvants hydrocarbonés (essence, trichloréthylène etc.). L'utilisation de ces solvants peut réduire la fiabilité mécanique de l'appare Utiliser un chiffon trempé dans de l'alcool éthylique ou de l'eau pour nettoyer le boitier externe en plastique.

Société du fabricant

Informations sur le fabricant:

Emko Elektronik Sanayi ve Ticaret A.Ş

Téléphone : [phone] Eau : [phone]

Fax : +90 224

Informations sur le service de réparation et de maintenance :

Emko Elektronik Sanayi ve Ticaret A.Ş.

Informations de commande

ESM-4410(48 x 48.514 DIN)

A

BC

D

E

G

H

I

U

V

W

Z

ESM-7710(72 x 72.124 DIN)

ESM-9910(96 x 96.14 DIN)

/16

00

2

/

0

3

A

Alimentation

1

100-240 V ~ ( - %15, + %10 ) 50/60 Hz -3.5VA

2

24 V ∼ ( - %15, + %10 ) 50/60 Hz -3.5VA

3

24 V ~ ( ± %15 ) 50/60 Hz -3.5VA

4

115 V ~ ( ± %15 ) 50/60 Hz -3.5VA

5

230 V ~ ( ± %15 ) 50/60 Hz -3.5VA

8

10...30 V== -3.5W

9

Customer

BC	Type d'entrée	Echelle (°C)
05	J,Fe CuNi IEC584.1(ITS90)	0°C	800°C
10	K,NiCr Ni IEC584.1(ITS90)	0°C	999°C
09	PT 100,IEC751(ITS90)	-19.9°C	99.9°C
03	PT 100,IEC751(ITS90)	0°C	400°C
12	PTC (Remarque 1)	-50°C	150°C
15	PTC (Remarque 1)	-19.9°C	99.9°C
14	PT 1000,IEC751(ITS90)	-50°C	400°C
13	PT 1000,IEC751(ITS90)	-19.9°C	99.9°C
18	NTC (Remarque 1)	-50°C	100°C
19	NTC (Remarque 1)	-19.9°C	99.9°C

Remarque 1 : Si le type d'entrée est sélectionné PTC ou NTC (BC = 12, 15, 18, 19),
Le capteur de température est donne avec l'appareil. Pour cette raison, Si le type d'entrée est sélectionné comme PTC, le type de canteur (V = 0
Si le type d'entrée est sélectionné comme NTC, le type de capteur (V = 0, 3 ou 4)
doit être déclaré dans les informations de commande.

E Sortie

1	Relais de Sortie (7A@250V~ à une charge résistive, 1NO + 1NF)
2	Sortie d'entraîneur SSR (Maximum 23 mA, 15 V=)

FG Sortie 2

00 Néant

01	Pour ESM9910 ; Sortie de relais (7A@250V~ à une charge résistive, 1NO + 1NF)Pour ESM7710 ; Sortie de relais (7A@250V~ à une charge résistive, 1NO)
02	Sortie d'entraineur SSR (Maximum 23 mA, 15 V---)

V Capteur de temp. donné avec le ESM-xx10

0	Néant
1	PTC-M6L40.K1.5 (Sonde d'air PTC avec 1,5 m de câble silicone)
2	PTCS-M6L30.K1.5.1/8" (Sonde de liquide PTC avec 1,5 m de câble silicone)
3	NTC-M5L20.K1.5 (Sonde NTC, thermoplastique moulé avec 1,5 m de câble pour application de refroidissement)
4	NTC-M6L50.K1.5 (Sonde NTC, bôtier en acier inox avec 1,5 m de câble pour application de refroidissement)
9	Client

Ce symbole est utilisé pour les avertissements de sécurité. L'utilisateur doit faire attention à ces avertissements.

Ce symbole est utilisé pour déterminer les situations dangereuses comme une électrocution. L'utilisateur doit vraiment faire attention à ces avertissements.

Ce symbole est utilisé pour déterminer les notes importantes sur les fonctions et l'utilisation de l'appareil

EMKO Votre partenaire technologique

Merci de votre préférence pour les produits Emko Elektronic, veuillez aller sur notre page Web pour télécharger le manuel détaillé de l'utilisateur.

www.emkoelektronik.com.tr
