MANUAL DE USUARIO ESM-4435 Emko

UNIDAD DE CONTROL DE PROCESOS ESM-4435

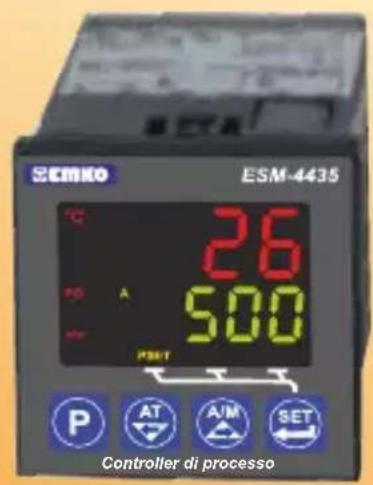

ESM 4435

Controlador de procesos PID de entrada universal

• Pantalla de 4 dígitos para el valor de proceso (PV) y pantalla de 4 dígitos para el valor definido de proceso (SV)
• Entrada de proceso universa(TC, RTD, mV ——, V ——, mA ——)
• Calibración de dos puntos o multipunto para entrada --- de voltaje y de corriente
• Formas de control ON/OFF (Encendido/Apagado), P, PI, PD y PID configurables
• Adaptación de los coeficientes PID en el sistema con ajuste automático y auto-ajuste
• Selección de modo manual / automático para salidas de control
• Transferencia sin saltos
• Funciones programables de calefacción, refrigeración y alarma para salidas de control

ESPECIFICACIONES

ENTRADA DE PROCESO

Entrada universal: Tensión Corriente

Termopar: L(DIN 43710), J, K, R, S, T, B, E y N (IEC584.1) (ITS90), C (ITS90)

Termorresistencia (RTD): PT-100 (IEC751) (ITS90)

Tipos de entrada de tensión/corriente: Seleccioneable por parámetros.

0...50 mV =, 0...5 V =, 0...10 V = o 0...20 mA =, 4...20 mA =

Intervalo de medición: Consulte en la Tabla-1 la selección del tipo de entrada y la escala.

Precisión : ± 0,25% de escala completa para el termopar, termorresistencia y tensión, ± 0,70% de escala completa para la corriente.

Compensación de junta fría: Automáticamente ±0,1°C/1°C.

Compensación de línea:10 Ohm como máximo

Protección contra roturas del sensor: Mejorada.

Ciclo de muestreo 3 muestras por segundo.

Filtro de entrada de 0,0 a 900,0 segundos.

CONTROL

Forma de control: ON/OFF (Encendido/Apagado), P, PI, PD o PID (la forma de control la puede programar el usuario).

SALIDA

Salidas de relé estándar: 3 piezas 5 A a 250 V～ (en la carga resistiva) Se pueden programar como Salida de control o de alarma)

(Vida útil eléctrica:100000 operación (Carga completa))

Salida analógica: de 0/4 a 20 mA o 0/2 a 10 V ---

TENSIÓN DE ALIMENTACIÓN Y POTENCIA

100-240 V ∼ 50/60 Hz (-15%; +10%) -6 VA

48 V = (-15%; +10%) -6 W

24 V ∼ 50/60 Hz (-15% ; +10%) -6 VA

24 V = (-15%; +10%) -6 W

(Se debe determinar en el pedido).

PANTALLA

Pantalla de proceso:

ESM-4435: Pantalla LED 10,1 mm roja de 4 dígitos

Pantalla del valor definido:

ESM-4435: Pantalla LED 8 mm verde de 4 dígitos

LED: LED de AT (Ajuste automático), M (Modo manual), A (Modo automático), PSET / ASET1 / ASET2 (Ajuste de control o alarma), PO, AO1, AO2 (Estado de control o alarma), °C / °F / V.

CALIFICACIONES AMBIENTALES y ESPECIFICACIONES FÍSICAS

Temperatura de funcionamiento: de 0 a 50°C

Humedad: 0-90 % de humedad relativa (sin condensación)

Clase de Protección: IP65 en la parte delantera, IP20 en la parte trasera

Impactos mecánicos: 1 julio (IK06)

Peso: ESM-4435: 170 g

Dimensiones: Ebof4016a(48,x 48 mm, : 87 5 mm)

Encastre del panel: ESM-4435: (46 x 46 mm)

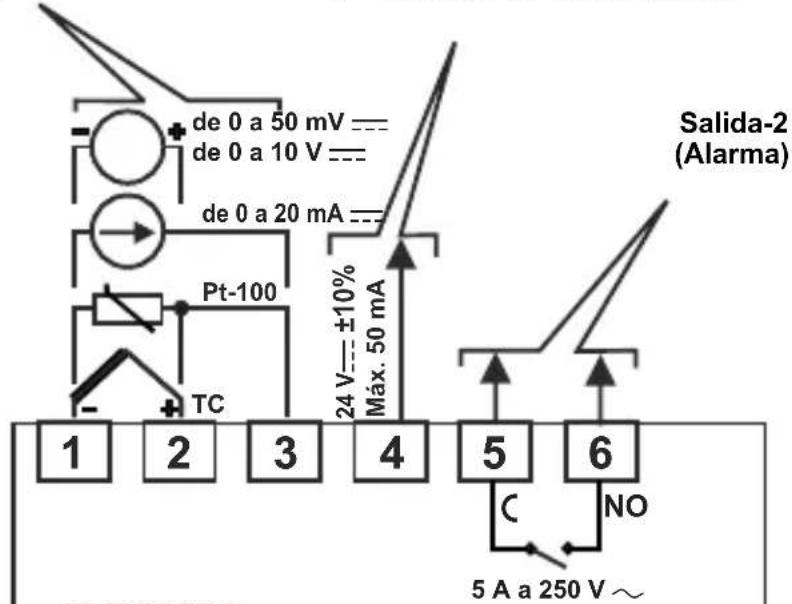

Cableados eléctricos

Entrada de proceso universal (TC, RTD, ---Tensión / Corriente) Sensor o transmisor Tensión de alimentación

de 0 a 50 mV --- de 0 a 10 V --- de 0 a 20 mA --- Pt-100 TC 24 V---±10% Máx. 50 mA Salida-2 (Alarma) 1 2 3 4 5 6 C NO 5 A a 250 V ~

EMKO

REF.: ESM-4435

CAT II

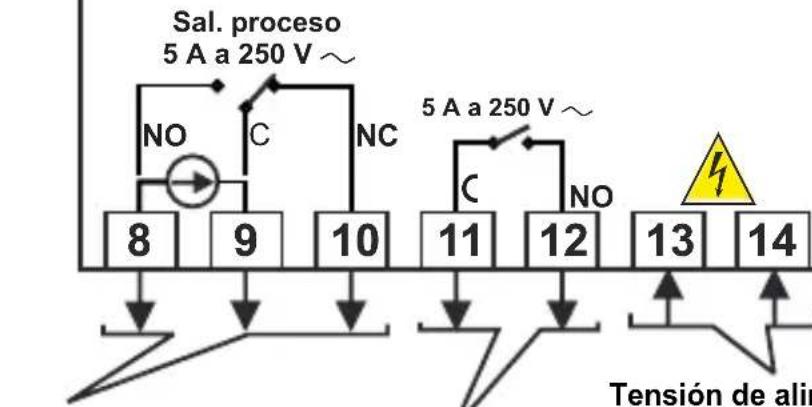

Sal. proceso 5 A a 250 V ~ NO C NC 8 9 10 11 12 13 14 5 A a 250 V ~ C NO Tensión de alir

Salida- 3 (Proceso)

Salida-1 (Alarma)

Tensión de alimentación 100-240 V～(-15%; +10%) 50/60 Hz - 6 VA 24 V～(-15%; +10%) 50/60 Hz - 6 VA 24 V---(-15%; +10%) - 6 ≈ 48 V---(-15%; +10%) - 6 ≈

Nota-1: Se recomienda un fusible externo.
Nota-2: Sección transversal del cable trenzado: 1,5 mm ^2 , Sección transversal del cable sólido: 2,5 mm ^2 La longitud de pelado es de 7 mm a 9 mm.
Nota-3: Los cables de alimentación deben cumplir con los requisitos de IEC 60277 o IEC 60245.

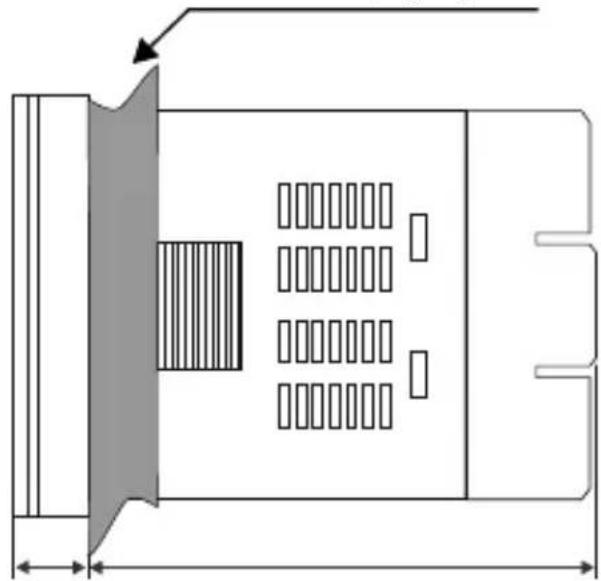

DIMENSIONES

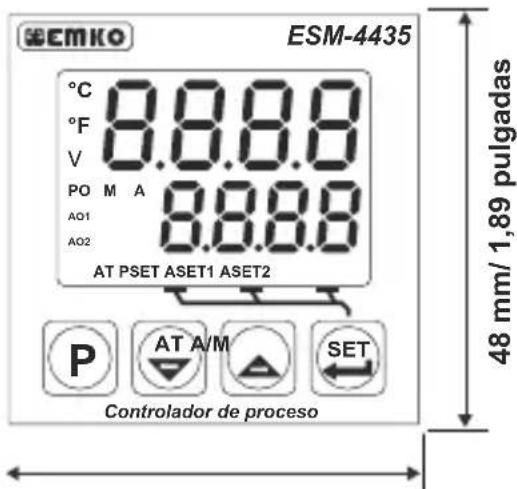

SEMKO ESM-4435 °C 8.8.8.8 °F V PO M A AO1 8.8.8.8 AO2 AT PSET ASET1 ASET2 P AT A/M SET 48 mm/ 1,89 pulgadas Controlador de proceso

48 mm / 1,89 pulgadas

Máximo 5 mm / 0,2 pulgadas

11,5 ± 1 mm / 0,45 pulgadas 76 mm / 2,99 pulgadas

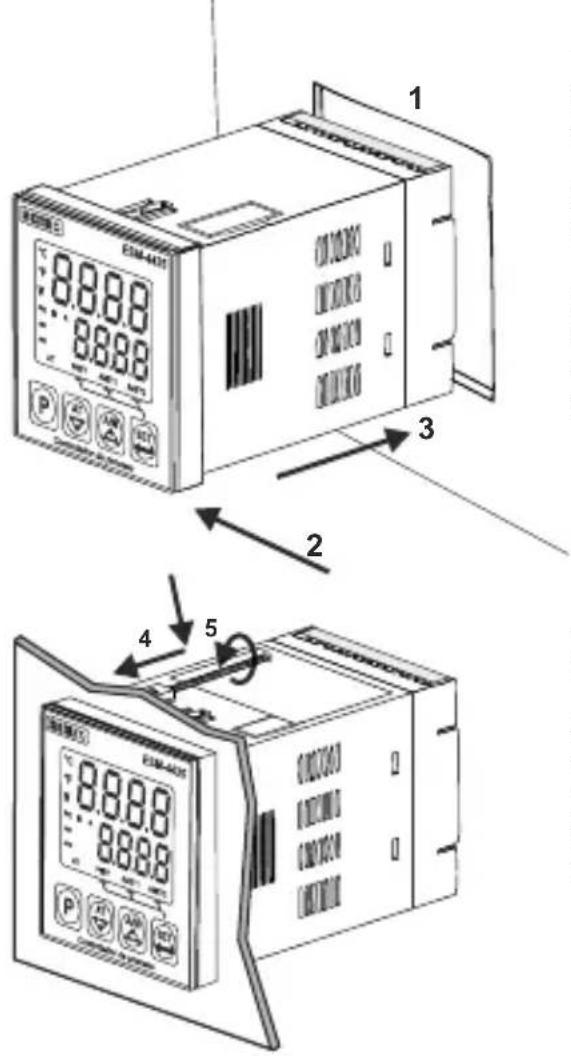

MONTAJE DEL PANEL

1 2 3 4 5

1- Antes de montar el dispositivo en su panel, asegúrese de que el encastre del panel es adecuado.
2- Compruebe la posición del tapón del panel frontal.
3- Inserte el dispositivo a través del encastre. Si la brida de montaje se encuentra en la unidad, extráigala antes de introducir la unidad en el panel.

4- Inserte la unidad en el encastre del panel por la parte delantera.

5-Inserte las bridas de montaje en los orificios localizados en la parte superior e inferior del dispositivo y atornille los tornillos de fijación hasta inmovilizar completamente el panel.

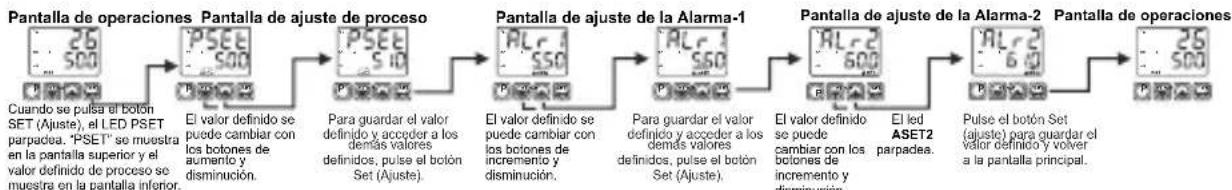

Ajuste del valor definido de proceso y alarma

    A --> F["Cuando se pulsa el botón SET (Ajuste), el LED PSET parpadea. 'PSET' se muestra en la pantalla superior y el valor definido de proceso se muestra en la pantalla inferior."]
    B --> G["El valor definido se puede cambiar con los botones de aumento y disminución."]
    C --> H["Para guardar el valor definido y acceder a los demás valores definidos, pulse el botón Set (Ajuste)."]
    D --> I["Para guardar el valor definido y acceder a los demás valores definidos, pulse el botón Set (Ajuste)."]
    E --> J["El valor definido se puede cambiar con los botones de incremento y disminución."]
    F --> K["El LED PSET"]
    G --> L["El LED ASET2 parpadea."]
    H --> M["El LED PSET"]
    I --> N["El LED ASET2 parpadea."]
    J --> O["Pulse el botón Set (ajuste) para guardar el valor definido y volver a la pantalla principal."]
    K --> P["Pulse el botón Set (ajuste) para guardar el valor definido y volver a la pantalla principal."]
    L --> Q["Pulse el botón Set (ajuste) para guardar el valor definido y volver a la pantalla principal."]
    M --> R["Pulse el botón Set (ajuste) para guardar el valor definido y volver a la pantalla principal."]
    N --> S["Pulse el botón Set (ajuste) para guardar el valor definido y volver a la pantalla principal."]
    O --> T["Pulse el botón Set (ajuste) para guardar el valor definido y volver a la pantalla principal."]
    P --> U["Pulse el botón Set (ajuste) para guardar el valor definido y volver a la pantalla principal."]

Nota: para salir sin guardar el valor definido, pulse el botón ("P") del menú.

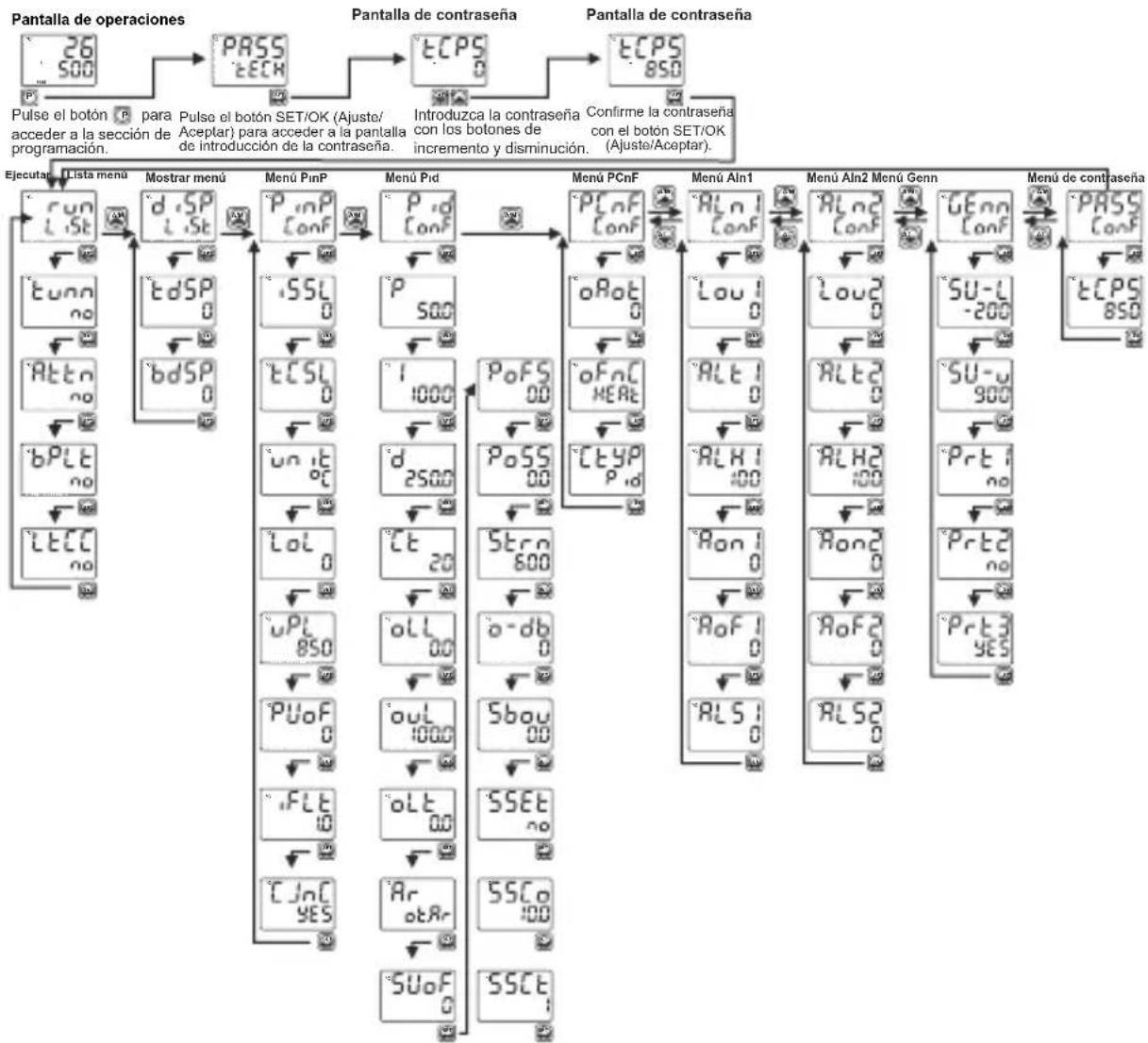

Diagrama de acceso sencillo para los parámetros del programa

Ejecutar LiSt: Selección del ajuste PID y la forma de funcionamiento

SELECCIÓN DE AJUSTE:

Al seleccionar uno de los siguientes métodos, el dispositivo puede determinar los parámetros PID.

El dispositivo funciona según el PID definido Parámetros

Proceso de Ajuste automático (ajuste del ciclo límite)

Proceso de auto-ajuste (ajuste de la respuesta del nivel).

La optimización automática se realiza cuando se cumplen las condiciones al encender por primera vez.

SELECCIÓN DEL AJUSTE AUTOMÁTICO

El dispositivo no realiza ningún ajuste.

El dispositivo realiza el ajuste.

TRANSFERENCIA SIN SALTOS

La válvula de salida de proceso en el control manual no se tiene en cuenta al pasar del control manual al control automático. La nueva salida de control que se mide en el control automático se aplica a la salida de proceso.

El último % del valor de salida de proceso en el control automático se acepta como el valor de salida de proceso del control manual, y el control manual continúa ejecutándose.

CANCELACIÓN DEL BLOQUEO DE LA ALARMA

La cancelación del bloqueo de la alarma no se ha realizado.

Si hay una salida de alarma con bloqueo y no hay estados de alarma, el dispositivo no finalizará el proceso del bloqueo. Cuando finalice, este parámetro se vuelve automáticamente.

dISP LiSt: Selección de función para la pantalla superior e inferior

Define la función de la pantalla superior. Este parámetro determina qué valor se muestra en la pantalla superior.

El valor de proceso (PV) se muestra en la pantalla superior.

La diferencia entre el valor definido de proceso y el valor de proceso (SV-PV) se muestra en la pantalla superior.

Define la función de la pantalla inferior. Este parámetro determina qué valor se muestra en la pantalla inferior.

El valor de proceso (PV) se muestra en la pantalla inferior.

El % del valor de salida que se aplica a la salida de control de proceso se muestra en la pantalla inferior.

PinP ConF: Tipo de entrada de proceso y parámetros relevantes

,55L

Tipo de entrada de proceso

Tipo de entrada de proceso TC
Selección del tipo de entrada RTD
---selección del tipo de entrada de tensión/corriente.

tCSL

Selección de entrada TC

Este parámetro se activa si se selecciona el tipo de entrada TC.

L (-100°C; 850°C) o (-148°F; 1562°F)
L (-100,0°C; 850,0°C) o (-148,0°F; 999,9°F)
J (-200°C; 900°C) o (-328°F; 1652°F)
J (-199,9°C; 900,0°C) o (-199,9°F; 999,9°F)
4 K (-200°C; 1300°C) o (-328°F; 2372°F)
5 K (-199,9°C; 999,9°C) o (-199,9°F; 999,9°F)
6 R (0°C; 1700°C) o (32°F; 3092°F)
R (0,0°C; 999,9°C) o (32,0°F; 999,9°F)
8 S (0°C; 1700°C) o (32°F; 3092°F)
9 S (0,0°C; 999,9°C) o (32,0°F; 999,9°F)
T (-200°C; 400°C) o (-328°F; 752°F)
T (-199,9°C; 400,0°C) o (-199,9°F; 752,0°F)
12 B (44°C; 1800°C) o (111°F; 3272°F)
B (44,0°C; 999,9°C) o (111,0°F; 999,9°F)
14 E (-150°C; 700°C) o (-238°F; 1292°F)
15 E (-150,0°C; 700.0°C) o (-199,9°F; 999,9°F)
15 N (-200°C; 1300°C) o (-328°F; 2372°F)
N (-199,9°C; 999,9°C) o (-199,9°F; 999,9°F)
18 C (0°C; 2300°C) o (32°F; 3261°F)
19 C (0,0°C; 999,9°C) o (32.0°F; 999,9°F)

rtd5

Selección de entrada RTD

Este parámetro se activa si se selecciona la entrada RTD.

PT-100 (-200°C; 650°C) o (-328°F; 1202°F)

PT-100 (-199,9°C; 650,0°C) o (-199,9°F; 999,9°F)

URSL

Selección de entrada de tensión/corriente.

Este parámetro se activa si se selecciona la Tensión / Corriente.

de 0 a 50 mV (-1999; 9999) ---
de 0 a 5 V (-1999; 9999)
de 0 a 10 V (-1999; 9999) ---
3 de 0 a 20 mA (-1999; 9999)
4 de 4 a 20 mA (-1999; 9999)

Posición del punto de la pantalla

Se activa si se selecciona la entrada de Tensión / Corriente

0 Sin punto.

Entre el primer y el segundo dígito "0,0"

Entre el segundo y el tercer dígito "0,00"

3 Entre el tercer y el cuarto dígito "0,000"

Tipo de ajuste del valor de la pantalla

---Se activa si se selecciona la entrada

de Tensid

Ajuste de la pantalla del punto dual fijo. El valor del punto bajo de ajuste de la pantalla se fija en -1999, el valor del punto alto de ajuste de la pantalla se fija en 9999.

El usuario puede realizar el ajuste de pantalla de punto dual con tPoL y tPoH.

El usuario puede realizar 16 puntos de ajuste de la pantalla definidos.

Unidad de ajuste de la pantalla de punto bajo (-1999, 9999)

Se activa si se selecciona la entrada de Tensión / Corriente.

Unidad de ajuste de la pantalla de punto alto (-1999, 9999)

Se activa si se selecciona la entrada de Tensión / Corriente.

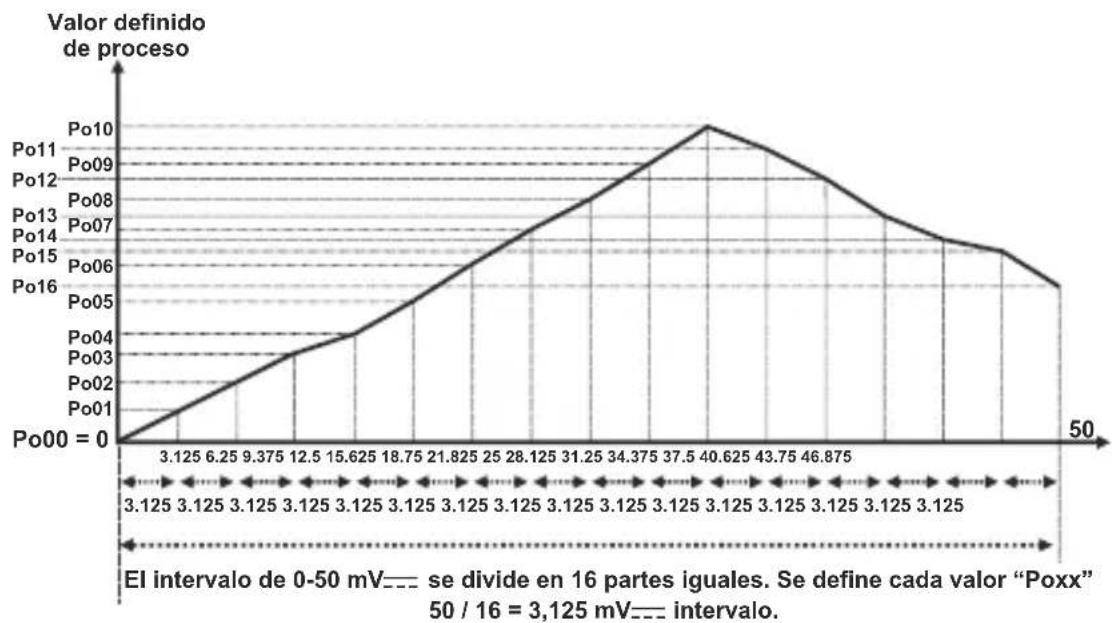

Unidad de puntos de ajuste de la pantalla (-1999, 9999)

Se activa si se selecciona la entrada de Tensión / Corriente. En el proceso de ajuste de la pantalla de puntos múltiples, la escala definida se divide en 16 puntos de ajuste.

Por ejemplo: vRSL es 0 (0-50 mV---).

El valor de proceso se multiplica por este valor.

Se activa si se selecciona la entrada de T

Selección de la unidad

°C La unidad es °C
°F La unidad es °F
La unidad es tensión. Se activa si se selecciona la entrada de Tensión / Corriente.
- Sin unidad. Se activa si se selecciona la entrada de Tensión / Corriente.

Valor mínimo de la escala de funcionamiento. Se puede cambiar según la escala de proceso y el tipo de entrada.

Valor máximo de la escala de funcionamiento. Se puede cambiar según la escala de proceso y el tipo de entrada.

Compensación de la pantalla para el valor de proceso. Se puede ajustar de -10 % a +10 % de la escala. El valor definido se añade al valor de proceso.

Define el tiempo de filtrado para la señal de entrada. Se puede ajustar de 0,0 a 900,0.

Se activa si se selecciona la entrada de proceso, entrada TC. Decide si la compensación de junta fría se activa o no.

YES La compensación de junta fría está activada.
no La compensación de junta fría no está activada.

Pid ConF: Parámetros de configuración PID

BANDA PROPORCIONAL (0,0%, 999,9 %)

Si =1000^,=0^=50,0

entonces.

Banda proporcional = ( - ) * P / 100.0

Banda proporcional = (1000-0)*50,0/100,0 = 500 °C

TIEMPO INTEGRAL (0; 3600) en segundos

Se puede cambiar por el usuario. Cuando se detiene el proceso de ajuste, lo puede cambiar el dispositivo. Si es 0, la parte del control íntegro no se ejecuta. Cuando se detiene el proceso de ajuste, si este parámetro es 0, no se puede cambiar porque la parte del control íntegra no se ejecuta.

TIEMPO DERIVADO (0,0; 999,9) en segundos

Se puede cambiar por el usuario. Cuando se detiene el proceso de ajuste, lo puede cambiar el dispositivo. Si es 0, la parte del control derivado no se ejecuta. Cuando se detiene el proceso de ajuste, si este parámetro es 0, no se puede cambiar porque la parte del control derivado no se ejecuta.

TIEMPO DEL PERIODO DE CONTROL (1; 150) en segundos Tiempo del periodo de salida de proceso.

SALIDA DE CONTROL MÍNIMO (0,0 %; out)

Es el % de la salida mínima. Incluso como resultado del cálculo de PID, el dispositivo calcula el % del valor de salida inferior a este parámetro, la salida de frío o calor se activa al mínimo para el parámetro OLL.

oul SALIDA DE CONTROL MÁXIMO (oLL ; 100,0 %)

Es el % de la salida máxima. Incluso como resultado del cálculo de PID, el dispositivo calcula el % del valor de salida superior a este parámetro, la salida de frío o calor se activa al máximo para el parámetro OUL.

olt TIEMPO DE LA SALIDA DE CONTROL MÍNIMO (0,0 s;

La salida de calor o frío no se puede activar por debajo de este parámetro. Incluso si este parámetro es 0, se acepta este parámetro 50 ms por seguridad.

Unidad ANTIRREINICIALIZADORA (PUNTO ALTO DE LA ESCALA-0)

Mientras se ejecuta el proceso PID, si P5Et - Rr <= la condición <= P5Et + Rr es

real, se calcula el valor íntegro. Si el estado no es real, el valor íntegro no se calcula y se utiliza el último valor íntegro calculado.

Si se selecciona el parámetro Ar otAr, la banda proporcional de calor se utiliza para el proceso PID de calor en lugar del parámetro Ar, y la banda proporcional de frío se utiliza para el proceso PID de frío en lugar del parámetro Ar.

SUoF COMPENSACIÓN DEL VALOR DEFINIDO

Unidad ((- PUNTO ALTO DE LA ESCALA / 2) , (PUNTO ALTO DE LA ESCALA / 2))

PSET +SUoF se utiliza como el valor definido en los cálculos de PID. Se utiliza para cambiar la banda proporcional.

PoFS COMPENSACIÓN DE LA SALIDA DE PID

% (PARA EL PID DE CALOR 0,0; 100,0)

% (PARA EL PID DE FRÍO -100,0; 0,0)

Se añade este parámetro al “% de salida”, que se calcula al final del PID.

PoSS COMPENSACIÓN DE SALIDA RELACIONADA CON EL AJUSTE DEL PID

% (PARA EL PID DE CALOR 0,0; 100,0)

% (PARA EL PID DE FRÍO -100,0; 0,0)

Este parámetro se añado al % de la salida de proceso que se calcula al final del PID según el valor definido de proceso.

PoSS *PSET / (uPL - LoL)

5tro ESTABILIZACIÓN DEL VALOR DE PROCESO

Unidad (PUNTO ALTO DE LA ESCALA-1)

Se utiliza para controlar si el valor de proceso oscila o no cuando el parámetro tunn es Atun o ATSt Si la condición PSET - Strn <= valor de proceso <= PSET + Strn no es real, entonces el dispositivo inicia el proceso de ajuste automáticamente.

PUNTO BAJO DE LA ESCALA: Valor de entrada mínimo de proceso en las entradas Pt-100 y TC. -1999 para las entradas utilizadas para el ajuste de la pantalla de punto dual fijo, el punto bajo de la escala es el inferior de tPoL o tPoH para las entradas utilizadas para el ajuste de pantalla de punto dual seleccionables el punto bajo de la escala es el inferior de PoCO o Po 16 para las entradas utilizadas de varios puntos.

PUNTÓ ALTO DE LA ESCALA: Valor de entrada máximo de proceso en las entradas Pt-100 y TC. 9999 para las entradas utilizadas para el ajuste de la pantalla de punto dual fijo, el punto alto de la escala es el superior de tPoL o tPoH para las entradas utilizadas para el ajuste de pantalla de punto dual seleccionables el punto alto de la escala es el superior de PoOO o Po16 para las entradas utilizadas de varios puntos.

CAMBIO DE BANDA PROPORCIONAL

Unidad ((- PUNTO ALTO DE LA ESCALA / 2), (PUNTO ALTO DE LA ESCALA / 2))

Si se realiza la función de frío; el valor de ajuste del proceso de frío PSET se calcula añadiendo el valor de ajuste o-db con el parámetro.

La forma de control puede ser ON/OFF (Enc./Apag.) o PID. Si el valor de ajuste para el calor =PSET + SUoF entonces el valor de ajuste para el frío =PSET + SUoF + o-db

VALOR DE SALIDA DE ROTURAS DEL SENSOR % (PARA EL PID DE CALOR 0,0; 100,0) % (PARA EL PID DE FRÍO -100,0; 0,0)

Cuando el sensor se rompe, el control del proceso puede continuar introduciendo el % de la válvula de salida para el parámetro 5bou. Si este parámetro es 0,0; la salida de control del proceso no realiza una salida cuando el sensor se rompe.

Valor de ajuste de arranque suave

Se puede ajustar de 0 a 9999 con los botones de incremento y disminución. Si se selecciona el parámetro no, la función de arranque suave se desactiva. Cuando el dispositivo se enciende, si el valor definido del arranque suave es diferente a no y el valor de temperatura es inferior que el valor de arranque suave en los procesos, el dispositivo inicia el arranque suave hasta que la temperatura alcance el valor definido del arranque suave. En el arranque suave, el periodo de salida del dispositivo será el valor del parámetro SSCt y la salida de control del dispositivo será el valor del parámetro SSCo.

Salida de control de arranque suave

Se puede ajustar de 10 % a 90 % con los botones de incremento y disminución.

Periodo de control de arranque suave

Se puede ajustar de 1 a 100 s con los botones de incremento y disminución.

PCnF ConF: Parámetros de configuración de la salida de proceso

Determina las funciones de salida de las salidas de proceso

Si se selecciona la salida de corriente como la salida de proceso, entonces, el parámetro o Rot se muestra y el parámetro Ctyp solamente se puede ajustar en el modo PID.

Si se selecciona la salida de relé como la salida de proceso, entonces el parámetro o Rot es invisible.

Salida de 0-20 mA

Salida de 4-20 mA

Determina las funciones de salida de las salidas de proceso

Calor

Frío

Determina los algoritmos de control de las salidas de proceso

Algoritmo de control ON/OFF (Encendido/Apagado).

Algoritmo de control PID.

Valor de histéresis de las salidas de proceso.

Se puede ajustar del 0 % al 50 % de la escala completa.(Se activa si se selecciona el control ON/OFF (Encendido/Apagado)).

Determina la forma de funcionamiento de la histéresis

(Se activa si se selecciona el control ON/OFF (Encendido/Apagado))

SV + HYS/2 y SV - HYS/2

SV y SV+HYS o SV y SV-HYS

En el proceso ON/OFF (Encendido/Apagado), debe transcurrir este tiempo para que la salida se vuelva a impulsar. Se puede ajustar de 0,0 a 100,0 segundos. (Se activa si se selecciona el control ON/OFF (Encendido/Apagado)).

Salida-1 lógica

Determina la función de salida lógica de la Salida-1 de la alarma.

Salida de alarma

Salida de datos manual/automática

Salida de la alarma de rotura del sensor

La salida se activa cuando el valor de proceso está fuera de la banda que se define con el valor mínimo de la escala de funcionamiento Lol

Y el valor máximo de la escala de funcionamiento uPL

Tipo de Alarma-1

Determina el tipo de alarma para la salida de la Alarma-1. Se activa si la función de salida lógica de la Salida-1 es una salida de alarma.

Alarma alta de proceso.

Alarma baja de proceso.

Alarma alta de desviación.

Alarma baja de desviación.

Alarma de banda de desviación.

Alarma de intervalo de desviación.

Valor de histéresis de la Alarma-1.

Se puede ajustar del 0 % al 50 % de la escala de entrada de proceso. ( Lol - uPL ) Se activa si la función de salida lógica de la Salida-1 es una salida de alarma.

Tiempo de espera de activación de la alarma para la Salida-1 de la alarma.

Se puede ajustar de 0 a 9999 segundos. Se activa si la función de salida lógica de la Salida-1 es una salida de alarma.

Tiempo de espera de desactivación de la alarma para la Salida-1 de la alarma.

Se puede ajustar de 0 a 9998 segundos. Cuando el valor es superior a 9998, LECH se visualiza en la pantalla. Quiere decir que se selecciona la salida del bloqueo de la alarma. Si la función de salida lógica de la Salida-1 se selecciona como alarma, se activará el parámetro AoF1.

Tiempo de estabilización de la alarma para la Salida-1 de la alarma.

Se puede ajustar de 0 a 99 segundos. Si la función de salida lógica de la Salida-1 se selecciona como alarma, se activará el parámetro ALS1. Después de encender la unidad y de que transcurra el tiempo de estabilización de la alarma, la Salida-1 de la alarma se activa cuando las condiciones de la alarma se realizan en el parámetro Alt1.

Aln2 ConF: Parámetros de configuración de la salida de la Alarma-2

Se puede acceder al menú de "Aln2 Conf" si el parámetro

oCnF en "PCnF ConF" es

Determina la función de salida lógica para la salida de la Alarma-2

Salida de alarma
Salida de selección manual/automática
2 Salida de la alarma de rotura del sensor
3 La salida se activa cuando el valor de proceso está fuera de la banda que se define con el valor mínimo de la escala de funcionamiento Lol y el valor máximo de la escala de funcionamiento uPl

Determina el tipo de alarma para la salida de la Alarma-2.

Se activa si la función de salida lógica de la Salida-2 es una salida de alarma.

0 Alarma alta de proceso.

! Alarma baja de proceso.

2 Alarma alta de desviación.

3 Alarma baja de desviación.

4 Alarma de banda de desviación.

5 Alarma de intervalo de desviación.

Valor de histéresis de la Alarma-2.

Se activa si la función de salida lógica de la salida de la Alarma-2 es una salida de alarma.

Tiempo de espera de activación de la alarma para la Salida-2 de la alarma.

Se puede ajustar de 0 a 9999 segundos. Se activa si la función de salida lógica de la Salida-2 es una salida de alarma.

Tiempo de espera de desactivación de la alarma para la Salida-2 de la alarma.

Se puede ajustar de 0 a 9998 segundos. Cuando el valor es superior a 9998, LEEH se visualiza en la pantalla. Quiere decir que se selecciona la salida del bloqueo de la alarma. Se activa si la función de salida lógica de la Salida-2 es una salida de alarma.

Tiempo de estabilización de la alarma para la Salida-2 de la alarma.

Se puede ajustar de 0 a 99 segundos. Si la función de salida lógica de la Salida-2 se selecciona como alarma, se activará el parámetro ALS2. Después de encender la unidad y de que transcurra el tiempo de estabilización de la alarma, la Salida-2 de la alarma se activa cuando las condiciones de la alarma se realizan en el parámetro Alt2.

Gen ConF: Parámetros generales

SU-L Unidad de límite bajo del valor definido de proceso ( Lol, SU-u )

SU-u Unidad de límite alto del valor definido de proceso (SU-L, uPL)

Prt1 Protección de los valores definidos de la alarma

no Los valores definidos de la alarma se pueden cambiar. YES Los valores definidos de la alarma no se pueden cambiar. Valores definidos de la alarma. Los parámetros ( 1 y 2 ) no son accesibles.

Prt2 Protección del botón de selección AUTO / MANUAL

La selección Auto o Manual es posible con el botón A/M en la pantalla principal de operaciones.

YES La selección Auto o Manual no es posible con el botón A/M en la pantalla principal de operaciones.

Prt3 Protección del botón AT (AJUSTE AUTOMÁTICO)

no El proceso de ajuste del ciclo límite se puede activar o desactivar con el botón AT (ajuste automático) en la pantalla principal de operaciones.

YES El proceso de ajuste del ciclo límite se puede activar o desactivar con el botón AT (ajuste automático) en la pantalla principal de operaciones.

PASS ConF: Contraseña del técnico

ECPS Contraseñas del técnico (0, 9999)

Se utiliza para acceder a los parámetros del técnico. Se puede ajustar de 0 a 9999.

Si es 0 ; no hay protección de contraseña al acceder a los parámetros del técnico.

Si este parámetro es diferente a "0" y el usuario quiere acceder a los parámetros del técnico;

1-Si el técnico no introduce la contraseña ECPS correctamente:

Vuelve a la pantalla de operaciones sin introducir los parámetros del técnico.

2- Cuando se visualice ECPS en la pantalla superior y en la pantalla inferior, si el técnico pulsa el botón SET (AJUSTE) sin introducir la contraseña (para observar los parámetros)

El técnico puede ver todos los menús y parámetros salvo el menú de contraseña del técnico ("Pass Conf"), pero los parámetros no se pueden cambiar.

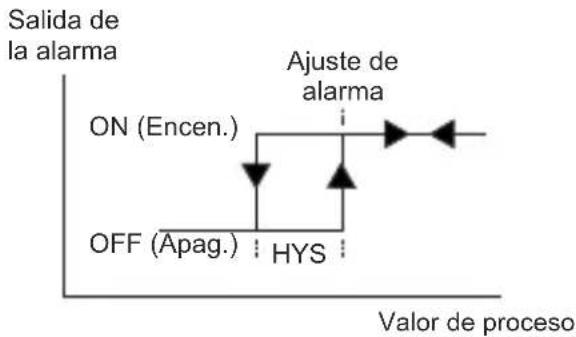

Alarma alta de proceso


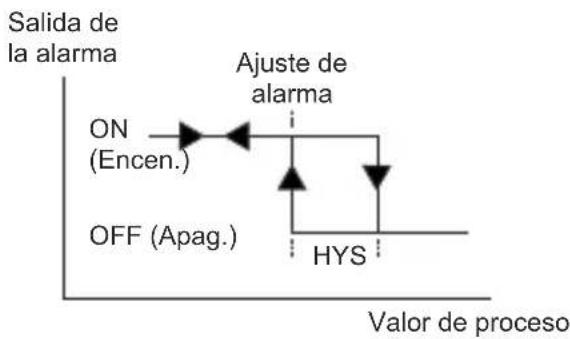

Alarma baja de proceso


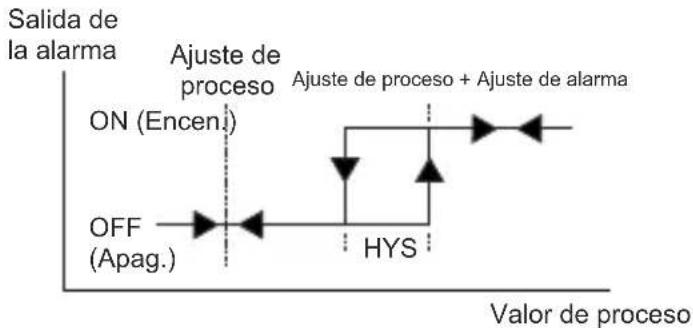

Alarma alta de desviación


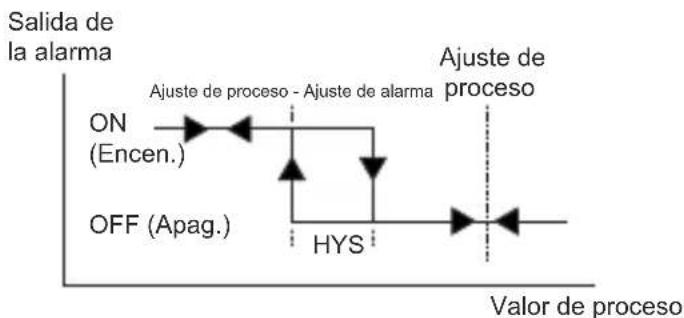

Alarma baja de desviación


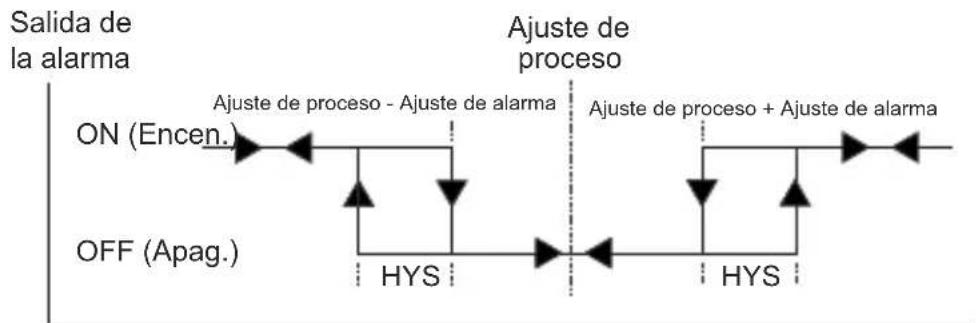

Alarma de banda de desviación

Valor de proceso

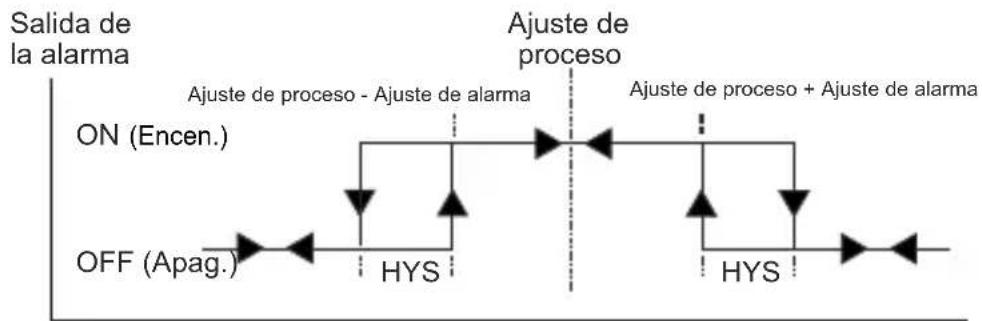

Alarma de intervalo de desviación

Valor de proceso

Mensajes de error en los controladores de proceso ESM-4435

°C 56r A 500 PSET

°C - 15.1 A 500 PSET

1 - Fallo del sensor en las entradas analógicas. La conexión del sensor es incorrecta o no hay ninguna conexión del sensor.

2- Si el valor en la pantalla superior parpadea: Si el valor de entrada analógica es inferior al valor mínimo de la escala de funcionamiento LoL, el valor de la pantalla superior empieza a parpadear.

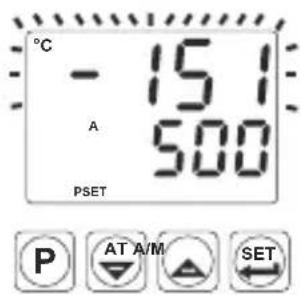

°C - 15.1 A 500 PSET P AT A/M SET

2- Si el valor en la pantalla superior parpadea: Si el valor de entrada analógica es inferior al valor mínimo de la escala de funcionamiento [Lol], el valor de la pantalla superior empieza a parpadear.

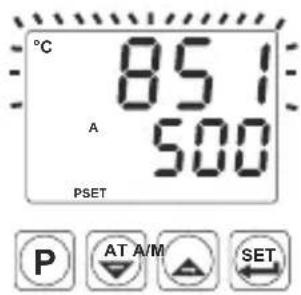

°C 85.1 A 500 PSET P AT A/M SET

3- Si el valor en la pantalla superior parpadea: Si el valor de entrada analógica es superior al valor máximo de la escala de funcionamiento , la pantalla superior empieza a parpadear.

4- Si la contraseña del técnico es diferente a "0" y el técnico accede al parámetro a través del botón Set (Ajuste) sin introducir la contraseña del técnico y quiere cambiar un parámetro, el dispositivo no permite realizar ningún cambio en los parámetros. Si se pulsa el botón de incremento o disminución, aparecerá un mensaje de advertencia en la pantalla inferior, según se muestra a la izquierda.

5- Si no se puede completar el proceso de ajuste en 8 horas, el led AT empieza a parpadear. El parpadeo se puede cancelar pulsando el botón Enter (Intro).

6- Si el usuario no hace nada durante 120 segundos mientras el dispositivo se encuentra en los menús del operador o del técnico, el dispositivo vuelve a la pantalla de operaciones.

Instalación

Antes de iniciar la instalación de este producto, lea atentamente el manual de instrucciones y las advertencias que se indican a continuación.

En el paquete se incluye,

• Una unidad
• Dos bridas de montaje
• Un manual de instruccione

Se recomienda una inspección visual de este producto antes de instalarse para detectar posibles daños ocasionados durante el envío. Es su responsabilidad asegurarse de que este producto sea instalado por técnicos mecánicos y eléctricos cualificados.

Si hay peligro de accidentes graves resultantes de un fallo o defecto en esta unidad, apague el sistema y retire la conexión eléctrica del dispositivo del sistema.

La unidad se suele suministrar sin un conmutador de fuente de alimentación ni un fusible. Se necesita el uso de un fusible o un conmutador de alimentación.

Asegúrese de utilizar la tensión de alimentación nominal para proteger la unidad contra daños y evitar fallos. Mantenga la alimentación apagada hasta finalizar todo el cableado para evitar descargas eléctricas y problemas con la unidad.

No intente nunca desmontar, modificar ni reparar esta unidad. Las alteraciones de la unidad pueden dar lugar a un funcionamiento incorrecto, descargas eléctricas o incendios.

No se debe usar la unidad en atmósferas gaseosas explosivas o inflamables.

Al colocar el equipo en el orificio del panel de metal durante la instalación mecánica, algunas rebabas de metal pueden provocar daños en las manos, por ello debe tener cuidado.

El montaje del producto en un sistema se debe realizar con sus bridas de fijación. No realice el montaje del dispositivo con una brida de fijación inadecuada. Asegúrese de que el dispositivo no se caiga al realizar el montaje.

Es responsabilidad suya si este equipo se utiliza de una forma no especificada en este manual de instrucciones.

Garantía

EMKO Elektronik garantiza que el equipo suministrado no presenta ningún defecto en el material ni en la fabricación. Esta garantía tiene una duración de dos años. Este periodo de garantía comienza a partir de la fecha de entrega. Esta garantía es vigente si el cliente desempeña completamente las tareas y responsabilidades que se determinan en el documento de la garantía y en el manual de instrucciones.

Mantenimiento

Las reparaciones solamente las debe realizar el personal formado y especializado. Corte la corriente del dispositivo antes de acceder a las piezas internas. No limpie la carcasa con disolventes con base de hidrocarburo (gasolina, tricloroetileno, etc.). El uso de dichos disolventes puede reducir la fiabilidad mecánica del dispositivo. Utilice un paño humedecido en alcohol etílico o agua para limpiar la carcasa de plástico externa.

Empresa fabricante

Información del fabricante:

Emko Elektronik Sanayi ve Ticaret A.Ş. Bursa Organize Sanayi Bölgesi, (Fethiye OSB Mah.) Ali Osman Sönmez Bulvarı, 2. Sokak, No:3 16215 BURSA - TÜRKİYE Teléfono : [phone] Fax : [phone]

Información de reparación y mantenimiento:

Emko Elektronik Sanayi ve Ticaret A.Ş. Bursa Organize Sanayi Bölgesi, (Fethiye OSB Mah.) Ali Osman Sönmez Bulvarı, 2. Sokak, No:3 16215 BURSA - TÜRKİYE Teléfono: [phone] Fax : [phone]

Información para pedidos

ESM-4435

(48x48 DIN 1/16)

A

BC

DE

FG

HI

Toda la información de pedidos de la serie ESM-4435 se proporciona en la tabla anterior. El usuario puede crear la configuración adecuada del dispositivo a partir de la información y los códigos que aparecen en la tabla y aplicarlos en los códigos de pedidos.

En primer lugar, se debe determinar la tensión de alimentación y, a continuación, las demás especificaciones. Rellene los espacios de los códigos de pedidos en función de sus necesidades.

Póngase en contacto con nosotros, si sus necesidades no se ajustan a las normas.

El símbolo ≌ significa Vca y Vcc

Su Socio Tecnológico

Muchas gracias por haber elegido productos Emko Elektronik, visite nuestra página web para descargar el manual de usuario detallado.

www.emkoelektronik.com.tr

EMMO ESM-4435 °C 26 PO A 500 SET P AT AIM SET Controller di processo

UNITÀ DI CONTROLLO DI PROCESSO ESM-4435

ESM 4435
