Produkttyp	Digitaler Temperaturregler
Marke	Emko
Modell	ESM-3712-HCN
Kategorie	Temperaturregler
Abmessungen (B x H x T)	76 mm x 34,5 mm x 71 mm
Ausschnitt des Bedienfelds	71 mm x 29 mm
Gewicht	Ca. 0,20 kg
Gehäuseschutzart	IP65 Frontseite, IP20 Rückseite (NEMA 4X)
Stromversorgung	230 V~ (±15%) 50/60 Hz - 1,5 VA; Optionen: 115 V~, 24 V~, 10-30 V=
Sensor eingänge	NTC (10 kΩ @25°C), PTC (1000 Ω @25°C), Thermoelement Typ J oder K (IEC584.1), PT-100 oder PT-1000 (IEC751) 2-Leiter
Messbereiche	NTC: -50°C bis 100°C; PTC: -50°C bis 150°C; Typ J: 0°C bis 800°C; Typ K: 0°C bis 999°C; PT-100: -50°C bis 400°C; PT-1000: -50°C bis 400°C
Relaisausgänge	Kompressor: 16(8) A @ 250 V~ (ohmsche Last); Alarm: 5 A @ 250 V~ (ohmsche Last)
Regelung	EIN/AUS mit einstellbarer Hysterese
Anzeige	4 rote LED-Ziffern (Höhe 14 mm)
LED-Anzeigen	S (grün), P (grün), A (grün), °C (gelb), °F (gelb), Kompressorausgang (rot), Alarmausgang (rot)
Interner Summer	≥83 dB, programmierbar
Kommunikation	Modbus RTU (RS-485) oder ProKey
Betriebstemperatur	0°C bis 50°C
Betriebsfeuchte	Bis zu 90% rF (ohne Kondensation)
Maximale Höhe	2000 m
Wartung und Reinigung	Mit einem mit Ethylalkohol oder Wasser getränkten Tuch reinigen; keine kohlenwasserstoffhaltigen Lösungsmittel verwenden
Sicherheit	Nicht in explosionsgefährdeter oder korrosiver Atmosphäre verwenden; vor Eingriffen Stromversorgung unterbrechen; Installation durch qualifizierten Techniker
Garantie	2 Jahre (Abdeckung von Material- und Herstellungsfehlern)
Hersteller	Emko Elektronik Sanayi ve Ticaret A.Ş., Bursa, Türkei

Häufig gestellte Fragen - ESM-3712-HCN Emko

Wie ändere ich die Solltemperatur?

Drücken Sie auf dem Hauptbildschirm die Taste SET. Die LED S leuchtet auf und der Sollwert wird angezeigt. Ändern Sie den Wert mit den Tasten ▲ und ▼ und drücken Sie erneut SET, um zu speichern und zum Hauptbildschirm zurückzukehren.

Wie stelle ich den Temperaturalarm ein?

Drücken Sie die Taste ALARM SET (Taste ▼ gedrückt halten oder je nach Modell eine eigene Taste). Die LED A leuchtet auf. Ändern Sie den Wert mit ▲/▼ und bestätigen Sie mit SET.

Wie gelange ich in den Programmiermodus?

Drücken Sie auf dem Hauptbildschirm die Taste SET für 5 Sekunden. Die LED P blinkt. Falls ein Passwort festgelegt ist (Parameter PAS), geben Sie es mit ▲/▼ ein und bestätigen Sie mit SET.

Was tun, wenn auf dem Display 'Err' oder 'Sbr' blinkt?

Die blinkende Meldung Sbr zeigt einen Sensorfehler an (schlechte Verbindung oder defekter Sensor). Überprüfen Sie die Sensorverkabelung. Wenn der Fehler bestehen bleibt, ersetzen Sie den Sensor.

Wie verwende ich den ProKey zum Programmieren des Geräts?

Stellen Sie sicher, dass der Parameter PrC auf 0 gesetzt ist. Zum Herunterladen vom Gerät auf den ProKey: Stecken Sie den ProKey ein, drücken Sie ▼, das Display zeigt uPL und dann End. Zum Hochladen vom ProKey auf das Gerät: Schalten Sie das Gerät aus, stecken Sie den ProKey ein, schalten Sie es wieder ein; das Display zeigt dU und dann End.

Welche Temperatursensoren sind kompatibel?

Das Gerät akzeptiert Eingänge NTC (10 kΩ @25°C), PTC (1000 Ω @25°C), Thermoelemente Typ J und Typ K sowie PT-100- und PT-1000-Sonden (2-Leiter). Der Typ muss bei der Bestellung angegeben werden.

Wie schließe ich die Stromversorgung an?

Schließen Sie die Phase (L) an Klemme 7 und den Neutralleiter (N) an Klemme 8 an. Eine externe Sicherung (1A T) wird auf der Phase empfohlen. Das Gerät hat keinen Schalter, fügen Sie einen zweipoligen Schalter vor dem Gerät hinzu. Beachten Sie die auf dem Etikett angegebene Spannung.

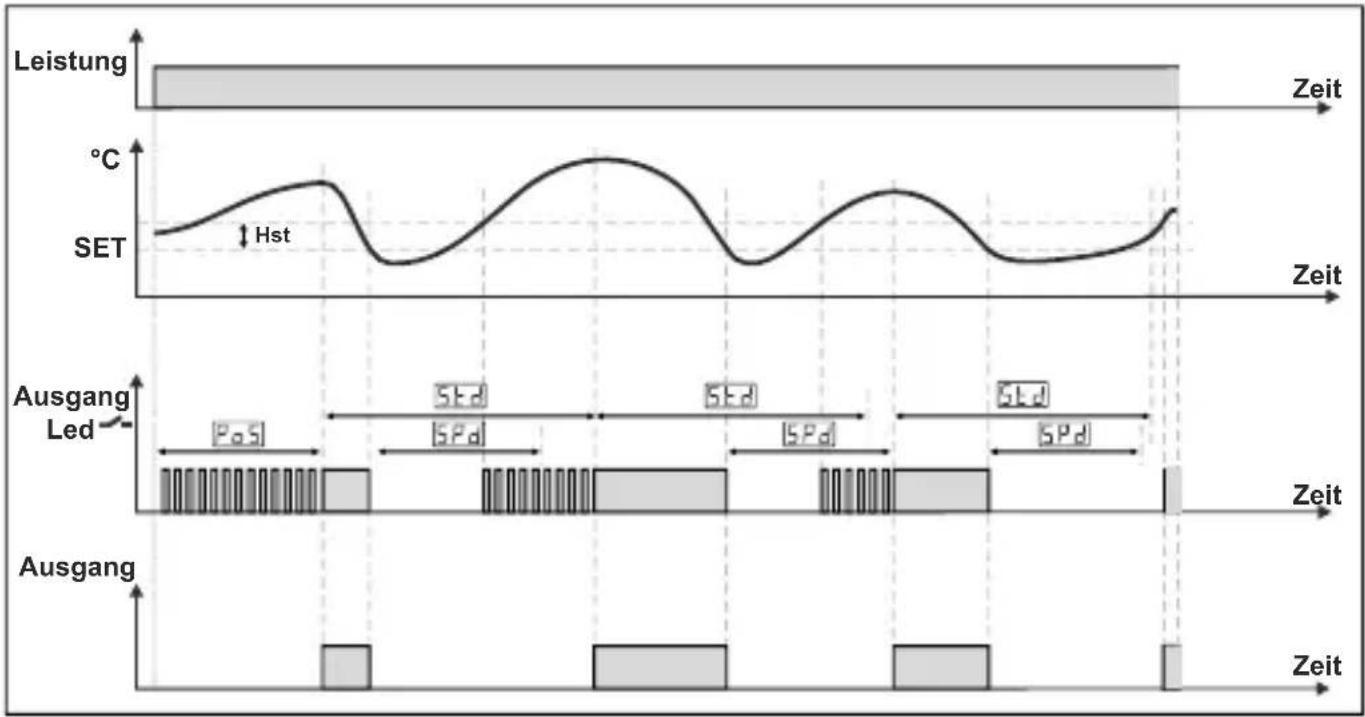

Was ist die Kompressorschutzverzögerung?

Mehrere Verzögerungen sind verfügbar: PoS (Verzögerung nach dem Einschalten), SPd (Verzögerung Stop-Start) und SEd (Verzögerung zwischen zwei Starts). Sie schützen den Kompressor, indem sie zu schnelle Zyklen vermeiden. Einstellbar von 0 bis 20 Minuten.

Wie setze ich den akustischen Alarm zurück?

Drücken Sie die Dekrement-Taste (▼), um den Summer auszuschalten. Je nach Parameter buF kann der Summer so konfiguriert werden, dass er bei Alarm oder Sensorfehler aktiviert wird, mit einstellbarer Dauer oder Verriegelung.

Ist das Gerät mit einem Überwachungssystem kompatibel?

Ja, dank der Modbus RTU-Schnittstelle über die RS-485-Option. Die Parameter sind über Modbus-Adressen zugänglich (z.B. 40001 für den Sollwert). Das Gerät kann auch über den ProKey für eine lokale Parametrierung kommunizieren.

BEDIENUNGSANLEITUNG ESM-3712-HCN Emko

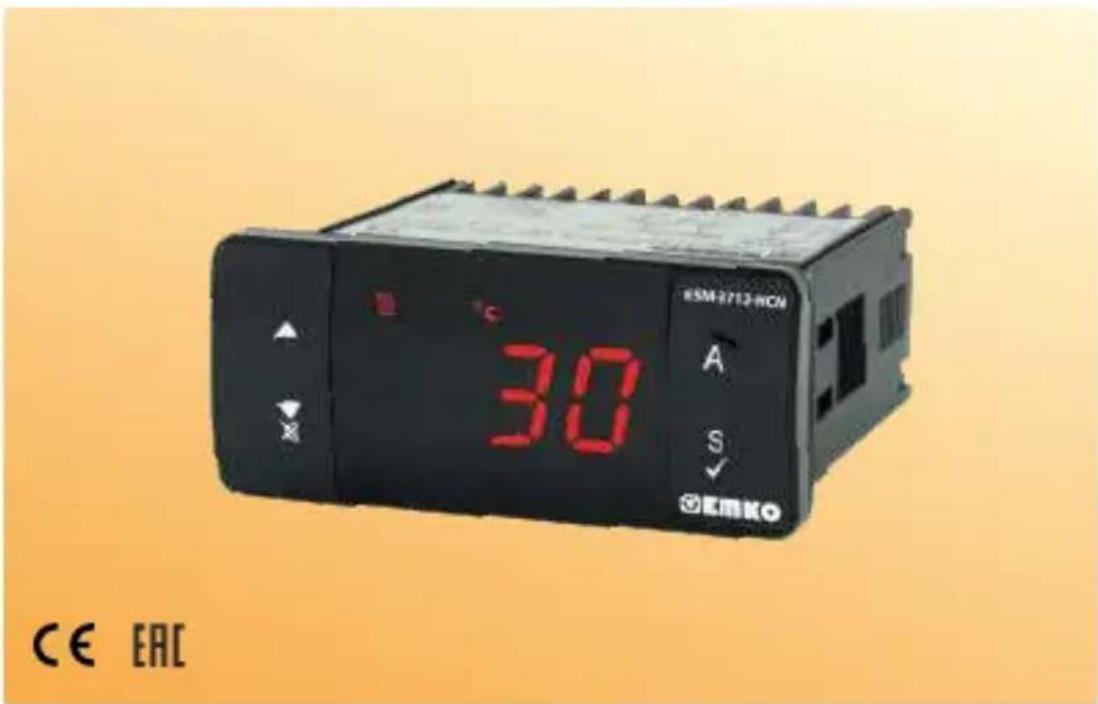

ESM-3712-HCN Digitaler EIN/AUS-Temperaturregler DIN-Größe 77 x 35 (ALARM+SET)

- 4-stelliges Display

– NTC-Eingang oder PTC-Eingang (muss in der Bestellung angegeben werden.)

– Auswahlbare Heiz- oder Kühlfunktion

– Auswahl des Betriebs mit Hysterese

– Einstellbarer Temperatur-Offset

– Prozessollwert Unter- und Obergrenzen

– Auswahl des Kompressorbetriebs: durchgängiger Betrieb, Stopp oder intermittierender Betrieb bei einem Sensordefekt

- Kompressorschutzverzögerungen

- Alarmparameter

– Von der Vorderseite aus einstellbarer Alarmsollwert Einstellbarer interner Summer abhängig vom Sensordefekt-Status und Alarmstatus

- Passwortschutz für den Programmierabschnitt

- Installationsparameter unter Verwendung von Prokey

– Fernzugriff, Datenerfassung und Regelung mit Modbus RTU

– Mit CE-Zeichen gemäß europäischen Normen EIN/AUS-Temperaturregelung 2 Ausgänge für Kompressor- und Alarmsteuerelemente

1. Vorwort

Temperaturregler der Baureihe ESM-3712-HCN sind auf die Temperaturmessung und -regelung ausgelegt. Mit ihrer Ein/Aus-Regelungsfunktion, Heiz- und Kühlfunktionen und benutzerfreundlichen Eigenschaften können sie in zahlreichen Anwendungen eingesetzt werden. Nachfolgend sind einige Anwendungsbereiche aufgelistet, für die sie geeignet sind

Anwendungsbereiche Anwendungen

Glas Heizung

Lebensmittel Backöfen

Kunststoff Brutschränke

Petrochemie Lager

Textil, Automation Klimaanlagen

Maschinenproduktion Industrie Usw. Usw.

1.1 Umgebungssollwerte

Betriebstemperatur : 0 bis 50 °C

Max. Betriebsfeuchte : 90 % RF (nicht kondensierend)

Höhe : Bis zu 2000 m.

Unzulässige Bedingungen:

Korrosive Atmosphäre

Explosive Atmosphäre

Anwendungen im Wohnbereich (Das Gerät ist nur für industrielle

Anwendungen vorgesehen)

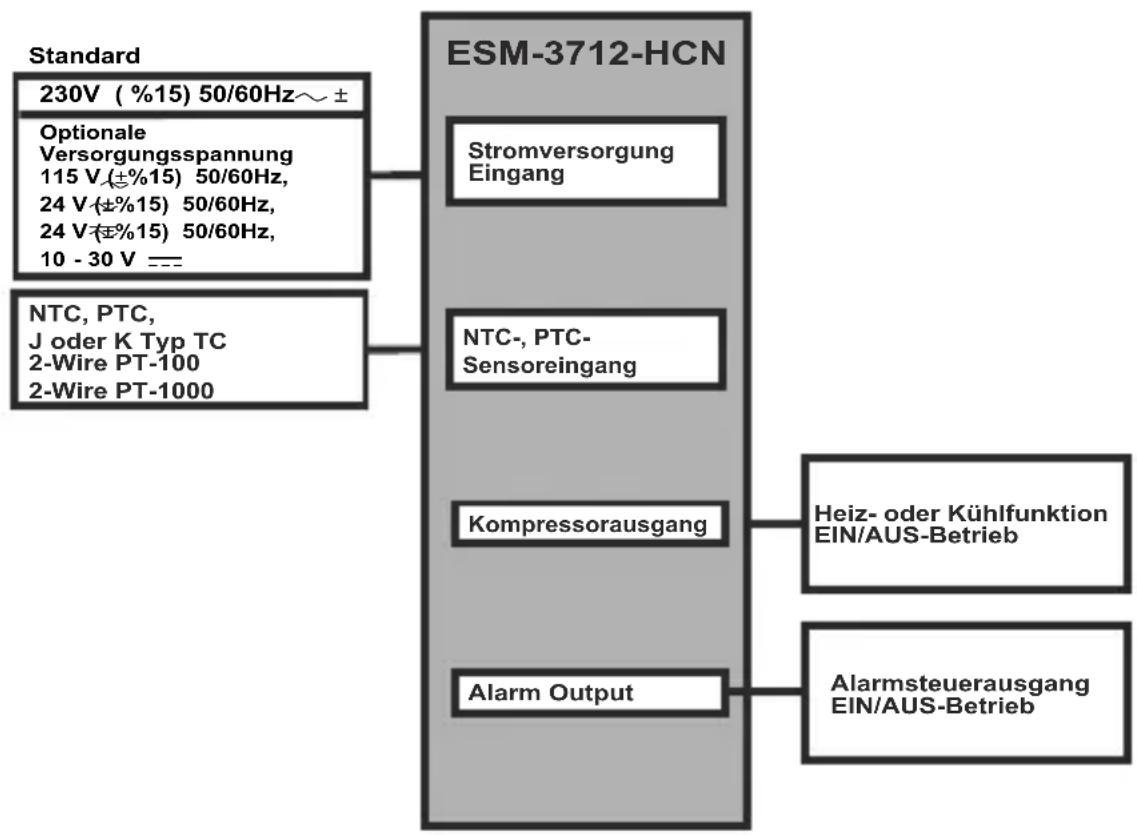

1.2 Allgemeine Spezifikationen

1.3 Installation

Vor der Installation dieses Produkts wird eine Sichtprüfung auf etwaige beim Transport verursachte Schäden empfohlen. Sie müssen sicherstellen, dass dieses Produkt von qualifizierten Elektrikern und Mechanikern installiert wird.

Falls bei einem Ausfall oder Defekt dieser Einheit die Gefahr eines ernsthaften Unfalls besteht, schalten Sie das System aus und trennen den Stromanschluss des Geräts vom System. Die Einheit wird normalerweise ohne Netzschalter und Sicherung ausgeliefert.

Verwenden Sie bei Bedarf einen Netzschalter und eine Sicherung.

Achten Sie darauf, die Auslegungsspannung für die Stromversorgung zu verwenden, um das Gerät vor Schäden zu schützen und Ausfälle zu vermeiden.

Schalten Sie den Strom erst ein, wenn die gesamte Verdrahtung abgeschlossen ist, sodass ein Stromschlag und Probleme mit dem Gerät vermieden werden können.

Versuchen Sie auf keinen Fall, dieses Gerät zu zerlegen, zu ändern oder zu reparieren. Eine Manipulation des Geräts führt zu Fehlfunktion, Stromschlag oder Brand.

Setzen Sie das Gerät nicht in feuergefährlichen oder explosiven gasförmigen Atmosphären ein.

Wenn Sie die Ausrüstung bei der mechanischen Installation in die Öffnung in der Metallplatte einsetzen, können Metallgrate Verletzungen an den Händen verursachen. Sie müssen vorsichtig sein.

Die Montage des Produkts an einem System muss unter Verwendung der zugehörigen Befestigungsklammern erfolgen. Führen Sie die Montage des Geräts nicht mit ungeeigneten Befestigungsklammern durch. Achten Sie darauf, dass das Gerät während der Montage nicht zu Boden fällt.

Sie sind dafür verantwortlich, dass dieses Gerät nicht auf eine Weise verwendet wird, die nicht in diesem Anweisungshandbuch angegeben ist.

1.4 Garantie

EMKO Elektronik garantiert, dass die Ausrüstung frei von Material- und Herstellungsschäden ist. Diese Garantie gilt für einen Zeitraum von zwei Jahren. Der Garantiezeitraum beginnt mit dem Lieferdatum. Diese Garantie gilt, solange der Kunde alle im Garantiedokument und im Betriebshandbuch angegebenen Verpflichtungen und Verantwortlichkeiten einhält.

1.5 Wartung

Reparaturen dürfen ausschließlich von geschultem und spezialisiertem Personal durchgeführt werden. Trennen Sie die Stromversorgung zu dem Gerät, bevor Sie auf interne Bauteile zugreifen.

Reinigen Sie das Gehäuse nicht mit auf Kohlenwasserstoff basierenden Lösungsmitteln (Benzin, Trichloräthylen usw.). Durch den Einsatz dieser Lösungsmittel kann die mechanische Zuverlässigkeit des Geräts beeinträchtigt werden. Verwenden Sie ein mit Ethylalkohol oder Wasser befeuchtetes Tuch, um das äußere Kunststoffgehäuse zu reinigen.

1.6 Herstellerunternehmen

Herstellerinformationen

Emko Elektronik Sanayi ve Ticaret A.Ş.

Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA/TURKEY

Phone : [phone]

Fax : [phone]

Informationen zum Reparatur- und Wartungsservice:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Demirtaş Organize Sanayi Bölgesi Karanfil Sk. No:6 16369 BURSA/TURKEY

Phone : [phone]

Fax : [phone]

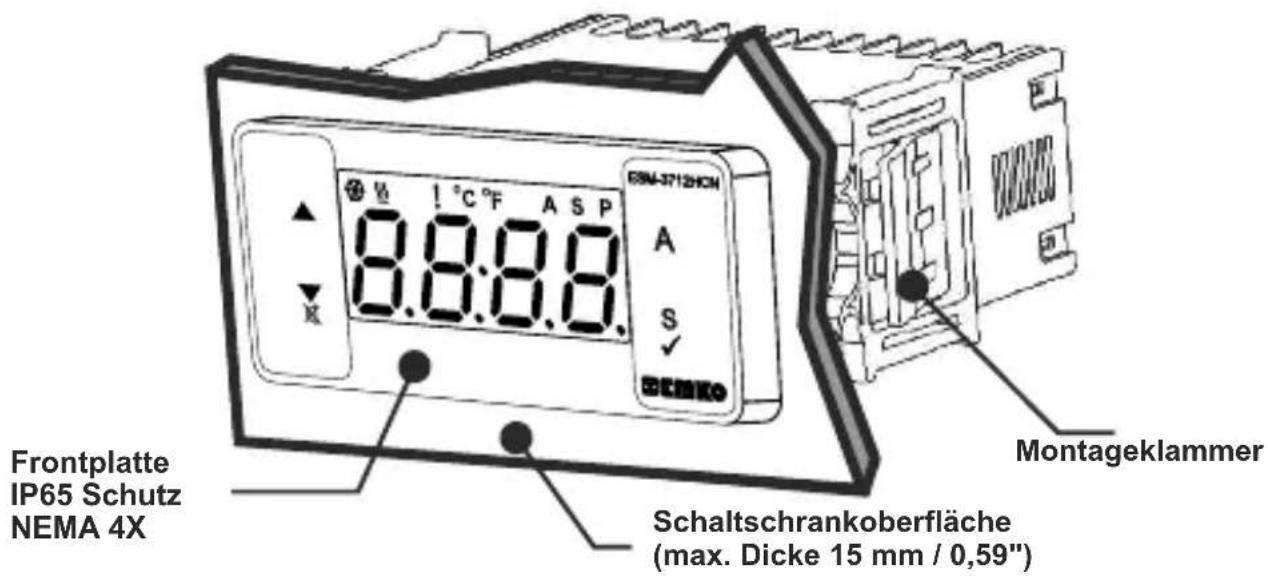

2. Allgemeine Beschreibung

Frontplatte IP65 Schutz NEMA 4X Schaltschrankoberfläche (max. Dicke 15 mm / 0,59") Montageklammer

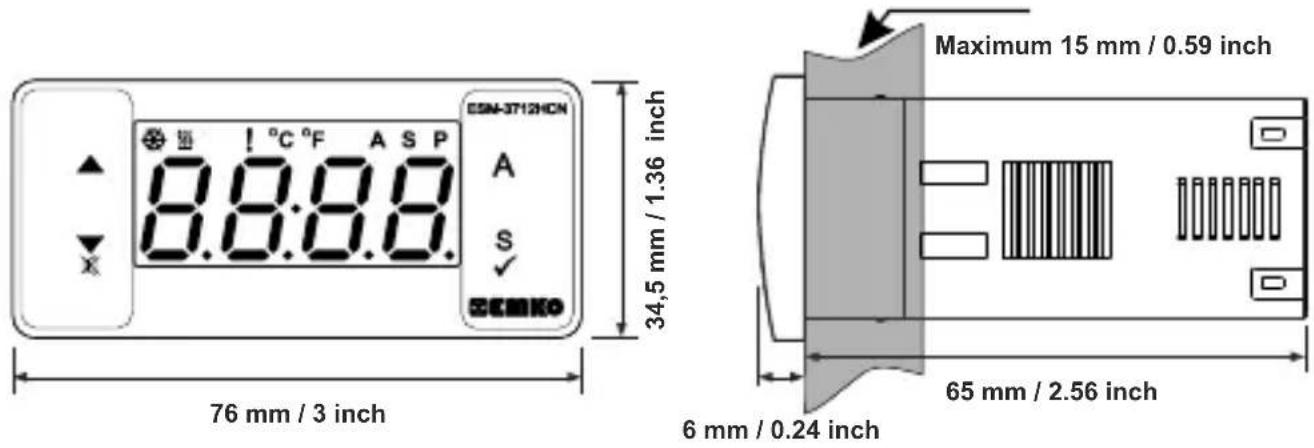

2.1 Vorderansicht und Abmessungen des Temperaturreglers ESM-3712-HCN

76 mm / 3 inch 8.8:8.8. 0.8:8.8. C5N-3712HCN A S ECMKO 34,5 mm / 1.36 inch Maximum 15 mm / 0.59 inch 6 mm / 0.24 inch 65 mm / 2.56 inch

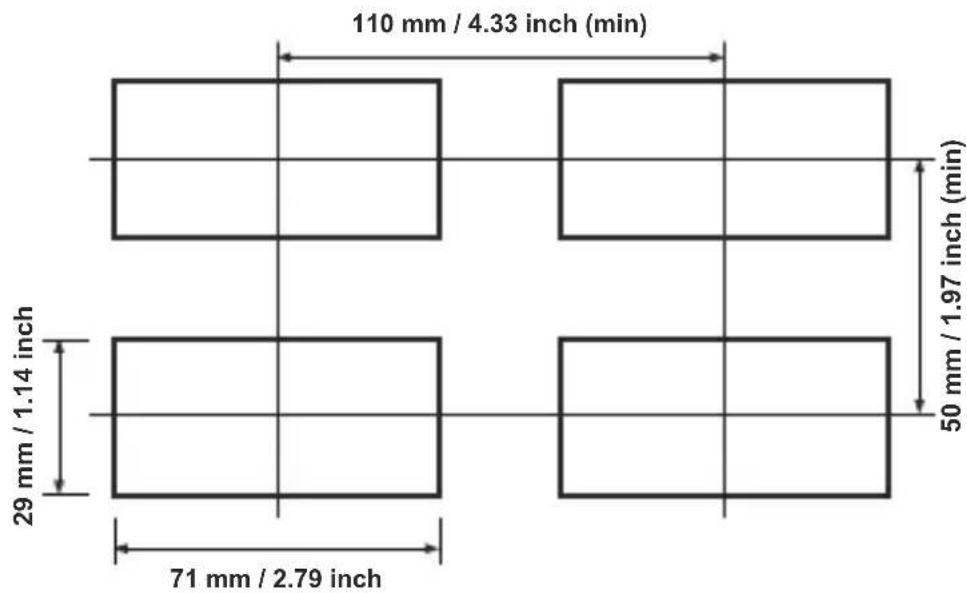

2.2 Einbauausschnitt

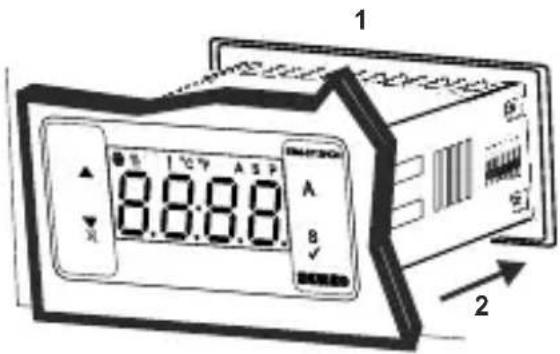

2.3 Schaltschrankmontage

1 8.8.8.0 A B ✓ 2

1-Bevor Sie das Gerät in Ihrem Schaltschrank montieren, stellen Sie sicher, dass der Ausschnitt die richtige Größe hat.

2-Setzen Sie das Gerät durch den Ausschnitt ein. Wenn sich die Montageklammern am Gerät befinden, ziehen Sie sie heraus, bevor Sie das Gerät in den Schaltschrank einsetzen.

3 8.8.8 A 5 3

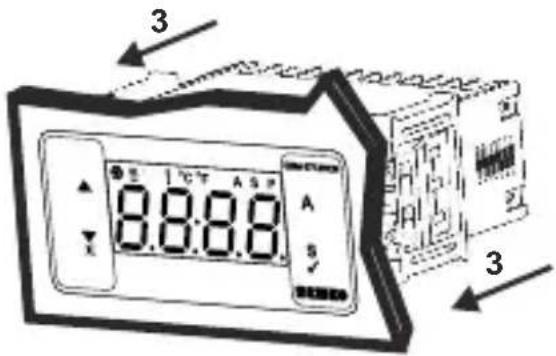

3-Setzen Sie die Montageklammern in die Befestigungssockel links und rechts vom Gerät ein und sorgen Sie dafür, dass die Einheit fest sitzt.

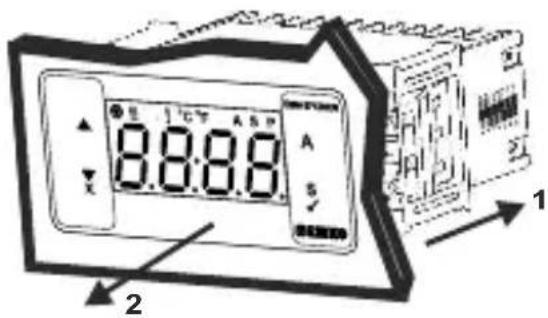

2.4 Entfernen aus dem Schaltschrank

1-Ziehen Sie die Montageklammern von den Befestigungssockeln links und rechts ab.

2-Ziehen Sie das Gerät durch die Vorderseite des Schaltschrank

Bevor Sie beginnen, das Gerät vom Schaltschrank zu entfernen, schalten Sie das Gerät und das zugehörige System aus.

3. Verwendung von Prokey

UM PROKEY ZU VERWENDEN, MUSS DER WERT DES PrC-PARAMETERS GLEICH „0" SEIN.WENN PrC=1 UND DIE TASTE ▼ GEDRÜCKT WIRD, WIRD DIE MELDUNG [Err] ANGEZEIGT. 10s.

SPÄTERKEHRT DAS GERÄT AUF DEN HAUPTBETRIEBSBILDSCHIRM ZURÜCK. SIE GELANGEN AUCH ÜBER DIE SET-TASTE ZUM HAUPTBETRIEBSBILDSCHIRM ZURÜCK.

DOWNLOAD VOM GERÄT AUF DEN PROKEY

1. Das Gerät wird unter Verwendung der Parameter programmiert.

2. Schalten Sie das Gerät ein, bringen Sie den PROKEY an und drücken Sie die Taste ▼ . Auf dem Display wird die Meldung □PL angezeigt. Nach Abschluss des Ladens wird die Meldung □End angezeigt.

3. Drücken Sie eine Taste, um zum Hauptbetriebsbildschirm zurückzugelangen.

4. Entfernen Sie den PROKEY.

HINWEIS: Wenn während der Programmierung ein Fehler auftritt, wird eine Meldung Erangezeigt. Falls Sie neu laden möchten, setzen Sie PROKEY ein und drücken Sie die Taste. Wenn Sie den Vorgang beenden wollen, entfernen Sie den PROKEY und drücken die Taste. Das Gerät kehrt zurück auf den Hauptbetriebsbildschirm.

DOWNLOAD VOM PROKEY AUF DAS GERÄT

1. Schalten Sie das Gerät aus.
   2.Setzen Sie den PROKEY ein und schalten Sie das Gerät ein.
   3.Wenn das Gerät eingeschaltet wird, werden die auf dem PROKEY enthaltenen Parameterwerte automatisch auf das Gerät heruntergeladen. Zuerst wird die Meldung auf dem Display angezeigt.

Nachdem das Laden beendet ist,

wird die Meldung End angezeigt.

4.Nach 10 Sekunden beginnt das Gerät, mit neuen Parameterwerten zu arbeiten.

1. Entfernen Sie den PROKEY.

HINWEIS: Wenn während der Programmierung ein Fehler auftritt, wird eine ErmMeldung angezeigt. Falls Sie neu laden möchten, schalten Sie das Gerät aus, setzen den PROKEY ein und schalten das Gerät dann wieder ein. Falls Sie beenden möchten, entfernen Sie den PROKEY und drücken die Taste .▼ Das Gerät kehrt zurück auf den Hauptbetriebsbildschirm.

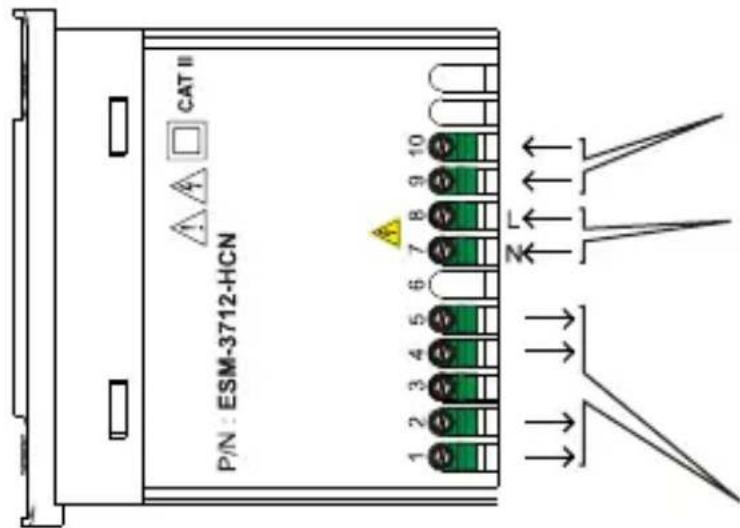

4. Elektrischer Schaltplan

CAT II P/N : ESM-3712-HCN 1 2 3 4 5 6 7 8 9 10

Temperatursensor

Versorgungsspannungseingang

230V～(±%15)50/60Hz

115V～(±%15)50/60Hz

24V～(±%15) 50/60Hz

24V\~(±%15) 50/60Hz

10...30 V=

Muss in der Bestellung angegeben werden.

Prozess und Alarm

Relaisausgänge

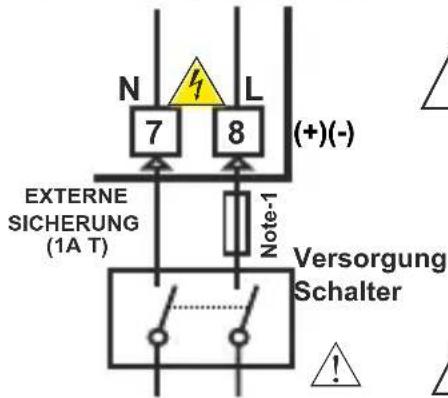

4.1 Versorgungsspannungseingang-Anschluss des Geräts

Stromversorgungsanschluss

N 7 L (+)(-) EXTERNE SICHERUNG (1A T) Note-1 Versorgung Schalter !

Versorgungsspannung

230V\~ (±%15) 50/60Hz,

115V\~ (±%15) 50/60Hz,

24V\~ (± %15) 50/60Hz,

24V\~ (± %15) 50/60Hz,

10..30V--- - 1.5W

Muss in der Bestellung angegeben werden.

Hinweis 1: Es wird eine externe Sicherung empfohlen.

Stellen Sie sicher, dass die Versorgungsspannung gleich der auf dem Instrument gekennzeichneten ist.

Schalten Sie die Stromversorgung erst ein, nachdem alle elektrischen

Anschlüsse durchgeführt wurden.

Der Versorgungsspannungsbereich muss in der Bestellung angegeben werden. Während der Installation des Geräts muss der

Versorgungsspannungsbereich kontrolliert werden und es muss eine geeignete Versorgungsspannung an das Gerät angelegt werden.

Am Gerät gibt es keinen Netzschalter. Deshalb muss an den Versorgungsspannungseingang ein Netzschalter angeschlossen werden.

Der Netzschalter muss zweipolig sein, um Phasen und Neutralleiter trennen zu können. Der Ein/Aus-Zustand des Netzschalters ist

in einer elektrischen Verbindung sehr wichtig.

Die externe Sicherung an Versorgungseingängen muss auf der Phasenverbindung angebracht sein.

Die externe Sicherung an Versorgungseingängen muss an (+) angeschlossen werden.

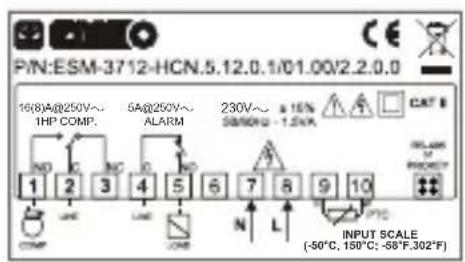

4.2 Gerätebeschriftung und Anschlussplan

230 V \~ ANSCHLUSSPLAN

PIN:ESM-3712-HCN.5.12.0.1/01.00/2.2.0.0 16(8)A@250V～ 1HP COMP. SA@250V～ ALARM 230V～ x 10% 58/90Hz -1.2kVA. CAT B COMP 1 2 3 4 5 6 7 8 9 10 N L INPUT SCALE (-50°C, 150°C; -58°F,302°F)

16(8)A@250V~ 1HP COMP. NO C NC 5A@250V~ ALARM 230V~ ± 15% 50/60Hz - 1.5VA CAT II RS-685

PROKEY

N L 16A T Sicherung 5A T Sicherung N 230V~ ± 15% 50/60Hz - 1.5VA

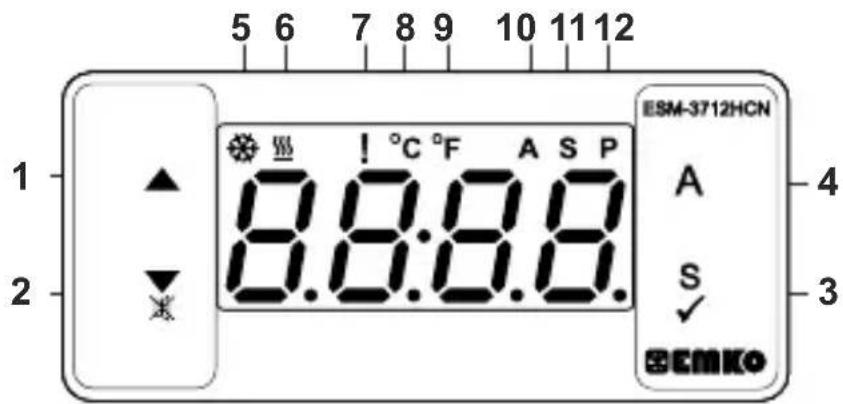

5. Definition der Frontplatte und Zugriff auf die Menüs

5 6 7 8 9 10 11 12 1 ▲ ! °C °F A S P 2 ▼ 8.8:8.8. ESM-3712HCN A 4 S ✓ 3 SEMKO

TASTENDEFINITIONEN

1. Inkrement-Taste:

** Wird verwendet, um einen Wert auf dem Einstellungsbildschirm und im Programmiermodus zu erhöhen.
**Im Hauptbedienungsbildschirm: Nachdem Sie diese Taste 5 Sekunden lang gedrückt haben, wird der Alarmausgang beim Drücken der Taste manuell aktiviert. Der Alarmausgang ist nach Loslassen der Taste passiv.

2. Dekrement-, Summer-Stummschalt- und Download-auf-Prokey-Taste :

** Wird verwendet, um einen Wert auf dem Einstellungsbildschirm und im Programmiermodus zu verringern.
** Wird verwendet, um den Summer stummzuschalten.
** Wenn Prc = 0, wird sie für den Download vom Gerät auf den Prokey verwendet.

3. Set-Taste:

** Auf dem Hauptbetriebsbildschirm; wenn diese Taste gedrückt wird, wird der Sollwert angezeigt. Der Wert kann mit den Inkrement- und Dekrementtasten geändert werden. Wenn die SET-Taste erneut gedrückt wird, wird der Wert gespeichert und es erfolgt die Rückkehr zum Hauptbetriebsbildschirm.
** Für den Zugriff auf den Programmierbildschirm; auf dem Hauptbetriebsbildschirm drücken Sie diese Taste 5 Sekunden.
** Wird verwendet, um den Wert auf dem Einstellungsbildschirm und auf dem Programmierbildschirm zu verringern.

4. Alarm-Set-Taste:

** Auf dem Hauptbetriebsbildschirm; wenn diese Taste gedrückt wird, wird der Alarm-Sollwert angezeigt. Der Wert kann mit den Inkrement- und Dekrementtasten geändert werden. Wenn die SET-Taste erneut gedrückt wird, wird der Wert gespeichert und es erfolgt eine Rückkehr zum Hauptbetriebsbildschirm.

LED-DEFINITIONEN

5. Kühlung-LED:

** Diese LED zeigt an, dass die Kühlungsregelung ausgewählt ist und das Prozessausgangsrelais aktiv ist. Falls eine Kompressorschutzzeit aktiv ist, blinkt diese LED.

6.Heizung-LED:

** Diese LED zeigt an, dass die Heizungsregelung ausgewählt ist und das Prozessausgangsrelais aktiv ist.

7. Alarm-LED :

** Ist in allen Alarmstatus aktiv.

8.Celsius-LED :

** Zeigt an, dass sich das Gerät im °C-Modus befindet.

9.Fahrenheit-LED :

** Zeigt an, dass sich das Gerät im °F-Modus befindet.

10. Alarm-Set-LED:

** Ist in allen Alarmstatus aktiv.

11.Set-LED :

** Zeigt an, dass sich das Gerät im Sollwert-Änderungsmodus befindet.

12. Programmier-LED:

**Blinkt im Programmiermodus.

6. Änderung und Speichern des Temperatursollwerts

Hauptbetriebsbildschirm

0℃ 25 SEM-3713HON A S SEMKO

Wenn die SET-Taste gedrückt wird, leuchtet die LED „S“ und der Temperatursollwert wird angezeigt.

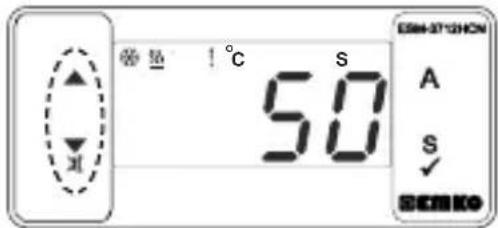

SOLLWERT-Bildschirm

Der Temperatursollwert kann mit den Inkrement- und Dekrementtasten geändert werden.

SOLLWERT-Bildschirm

E5M-3712HON A S ✓ ECMKO

Wenn die SET-Taste gedrückt wird, kann der Temperatursollwert gespeichert werden..

Hauptbetriebsbildschirm

„S" wird inaktiv und kehrt auf den Hauptbetriebsbildschirm zurück.

Parameter Temperatursollwert (Standard = 30) MODBUS-ADRESSE: 40001

Der Temperatursollwert kann zwischen dem Mindest-Temperatursollwert 5uL und dem Maximal-Temperatursollwert 5uH programmiert werden.

6.1 Änderung und Speichern des Alarmsollwerts

Hauptbetriebsbildschirm

0 μ °C 25 A S ✓ SEM-3712HCN ECHEO

Wenn die ALARM SET-Taste gedrückt wird, wird die „A"-LED aktiv und der Temperatursollwert wird angezeigt.

Alarm-Einstellungsbildschirm

0.5 °C A 10 S COMSO

Der Alarm-Sollwert wird mit den Inkrement- und Dekrementtasten geändert.

Alarm-Einstellungsbildschirm

Wenn die SET-Taste gedrückt wird, kann der Alarm-Sollwert gespeichert werden.

Hauptbetriebsbildschirm

Alarmsollwert gespeichert, „A" wird inaktiv und kehrt auf den Hauptbetriebsbildschirm zurück.

Wenn im Programmiermodus 20 Sekunden lang keine Operation ausgeführt wird, kehrt das Gerät automatisch auf den Hauptbetriebsbildschirm zurück.

6.2 Parameterliste für den Programmiermodus

Parameter Auswahl Temperatureinheit (Standard = 0) MODBUS-ADRESSE: 40002

°C ist ausgewählt.

°F ist ausgewählt.

Parameter Dezimaltrennzeichenaktivierung (Standard = 0) MODBUS-ADRESSE: 40003

Deaktiviert.

Aktiviert.

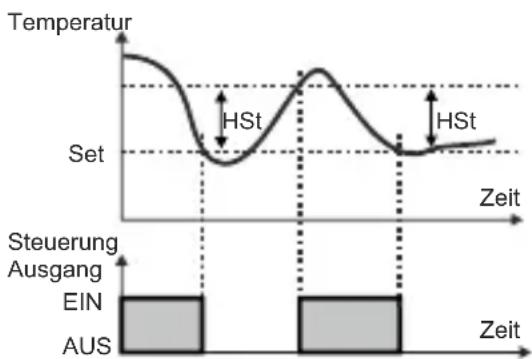

Parameter Hysterese für Kompressorausgang (Standard = 1) MODBUS-ADRESSE:40004

von 1 bis 20°C für NTC (-50°C, 100°C), PTC (-50°C, 150°C), J Typ TC (0°C, 800°C), K Typ TC (0°C, 1000°C), PT-100 Typ (-50°C, 400°C), PT-1000 Typ (-50°C, 400°C) PT-100 Typ (-20°C, 100°C), von 1 bis 36°F für NTC (-58°F, 212°F), PTC (-58°F, 302°F), J Typ TC (32°F, 1472°F) K Typ TC (32°F, 1830°F), PT-100 Typ (-58°F, 752°F), PT-1000 Typ (-58°F, 752°F), PT-100 Typ (-4°F, 212°F) von 0,1 bis 10,0 °C für NTC (-50,0 °C, 100,0 °C), PTC (-50,0 °C, 150,0 °C), PT-100 (-19.9°C, 99.9°C), von 0,1 bis 18,0 °F für NTC (-58,0 °F, 212,0 °F), PTC (-58,0 °F, 302,0 °F), PT-100 (-4.0°F, 212.0°F),

Im EIN/AUS-Steueralgorithmus wird versucht, den Temperaturwert auf dem Sollwert zu halten, indem das letzten Steuerelement geöffnet oder geschlossen wird. EIN/AUS gesteuertes System, der Temperaturwert oszilliert anhaltend. Das Oszillationsintervall des Temperaturwerts oder die Amplitude um den Sollwert ändern sich abhängig von dem geregelten System. Um das Oszillationsintervall für den Temperaturwert zu verkleinern, wird eine Schwellwertzone unterhalb des Sollwerts und um den Sollwert gebildet. Diese Zone wird als Hysterese bezeichnet.

Parameter für den Tiefsttemperatur-Sollwert (Standard = Tiefstwert der Geräteskala) MODBUS-ADRESSE: 40005

Der Temperatursollwert kann nicht kleiner als dieser Wert sein. Dieser Parameterwert kann vom Minimumwert der Geräteskala bis zum Maximaltemperatur-Sollwertparameter eingestellt werden. 50H

Parameter für den Höchsttemperatur-Sollwert (Standard = Höchstwert der Geräteskala) MODBUS-ADRESSE: 40006

Der Temperatursollwert kann nicht größer als dieser Wert sein. Dieser Parameterwert kann vom Minimumwert der Geräteskala bis zum Maximaltemperatur-Sollwertparameter eingestellt werden

Parameter für den Sensor-Offset (Standard = 0) MODBUS -ADRESSE: 40007

von -20 bis 20 °C für NTC (-50°C, 100°C), PTC (-50°C, 150°C), J Typ TC (0°C, 800°C), K Typ TC (0°C, 1000°C), PT-100 (-50°C, 400°C), PT-1000 (-50°C, 150°C), PT-100(-20°C, 100°C), von -36 bis 36 °F für (-58°F, 212°F), PTC (-58°F, 302°F), J Typ TC (32°F, 1472°F), K Typ TC (32°F, 1830°F), PT-100 (-58°F, 752°F), PT-1000 (-58°F, 752°F), PT-100 (-4°F, 212°F) von -10,0 bis 10,0 °C für NTC (-50.0°C, 100.0°C), PTC (-50.0°C, 150.0°C), PT-100 (-19.9°C, 99.9°C) von -18,0 bis 18,0 °F für NTC (-58.0°F, 212.0°F), PTC(-58.0°F, 302.0°F), PT-100 (-4.0°F, 212.0°F)

Parameter Betriebstyp (Standard = 0) MODBUS-ADRESSE: 40008

Wenn der Parameterwert gleich „0“ ist, springt das Gerät zu Parameter Kühlung

Heizung

Parameter für die Kompressor-Startverzögerung beim Einschalten (Standard = 0) MODBUS-ADRESSE: 40009

Wenn zum ersten Mal Spannung an das Gerät angelegt wird, ist der Kompressor eingeschaltet, wenn diese Zeitverzögerung abgelaufen ist. Kann auf einen Wert zwischen 0 und 20 Minuten eingestellt werden.

Parameter für die Stopp/Start-Verzögerung des Kompressors (Standard = 0) MODBUS-ADRESSE: 40010

Wenn der Kompressor nicht aktiv ist, muss diese Zeitverzögerung ablaufen, bis der Kompressor wieder aktiviert wird. Kann auf einen Wert zwischen 0 und 20 Minuten eingestellt werden.

Parameter für die Start/Start-Verzögerung des Kompressors (Standard = 0) MODBUS-ADRESSE: 40011

Diese Zeitverzögerung muss zwischen zwei Aktivierungen des Kompressors ablaufen. Kann auf einen Wert zwischen 0 und 20 Minuten eingestellt werden.

Parameter für Sensor-Defekt (Standard = 0) MODBUS-ADRESSE: 40012

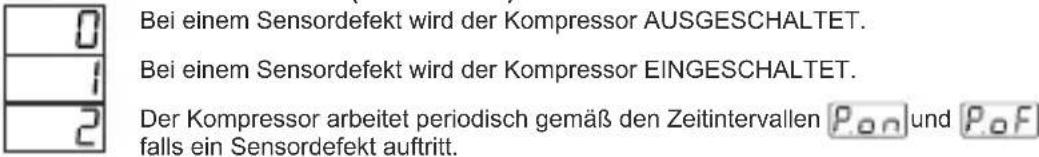

0 1 2 Bei einem Sensordefekt wird der Kompressor AUSGESCHALTET. Bei einem Sensordefekt wird der Kompressor EINGESCHALTET. Der Kompressor arbeitet periodisch gemäß den Zeitintervallen P.on und P.O.F falls ein Sensordefekt auftritt.

Der Kompressor ist bei einem Sensordefekt für diese Zeitdauer aktiv (Standard = 0= MODBUS-ADRESSE:40013

Wenn der Sensordefekt-Parameter [PdF] gleich 2 ist, wird dieser Parameter überwacht. Er kann auf einen Wert zwischen 0 und 99 Minuten eingestellt werden.

Der Kompressor ist bei einem Sensordefekt für diese Zeitdauer inaktiv (Standard = 0) MODBUS-ADRESSE: 40014

Wenn der Sensordefekt-Parameter P_dF gleich 2 ist, wird dieser Parameter überwacht. Er kann auf einen Wert zwischen 0 und 99 Minuten eingestellt werden.

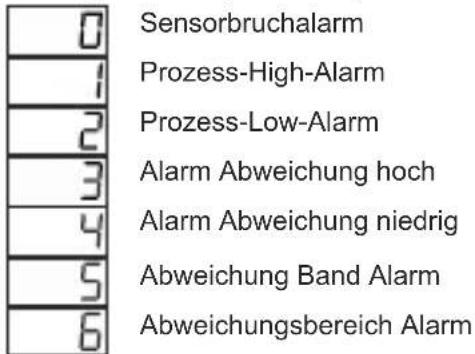

Alarmtyp-Auswahlparameter (Standard = 2) MODBUS-ADRESSE: 40015

0 Sensorbruchalarm 1 Prozess-High-Alarm 2 Prozess-Low-Alarm 3 Alarm Abweichung hoch 4 Alarm Abweichung niedrig 5 Abweichung Band Alarm 6 Abweichungsbereich Alarm

Parameter Alarm Sollwert-Tiefstgrenzwert (Standard = Minimaler Wert der Geräteskala) MODBUS-ADRESSE: 40016

Der Alarmwert kann nicht niedriger als dieser Wert sein. Dieser Parameterwert kann zwischen dem minimalen Prozessollwerteparameter und dem Alarm-Parameter Sollwert-Höchstgrenzwert eingestellt werden.

Parameter Alarm Sollwert-Höchstgrenzwert (Standard = Maximaler Wert der Geräteskala) MODBUS-ADRESSE: 40017

Der Alarmwert kann nicht größer als dieser Wert sein. Dieser Parameterwert kann zwischen dem minimalen Alarmsollwerteparameter und dem Maximum-Prozessollwert-Parameter eingestellt werden.

Parameter Alarm-Aktivierungsverzögerungszeit (Standard = 0) MODBUS-ADRESSE: 40018

Kann auf einen Wert zwischen 0 und 999 Minuten eingestellt werden.

Parameter Alarm-Deaktivierungsverzögerungszeit (Standard = 0) MODBUS-ADRESSES:40019

Er kann zwischen 0 und 99 Minuten eingestellt werden. Wenn dieser Parameter gleich 99 ist und die Inkrementtaste gedrückt wird, L[H] wird überwacht und der Alarm-Latching-Ausgang wird ausgewählt. Damit der Alarm-Latching Ausgang passiv wird, muss die Dekrementtaste auf dem Hauptbetriebsbildschirm gedrückt werden.

Parameter Alarmverzögerung nach dem Einschalten

Dieser Parameter definiert die Verzögerung, wie lang der Alarm nach dem Einschalten aktiv ist. Er kann auf einen Wert zwischen 0 und 99 Minuten eingestellt werden.

Parameter Alarmsollwert (Standard = 20) MODBUS-ADRESSE: 40021

Der Alarmausgang wird gemäß diesem Wert gesteuert. Für den Alarmtyp-Auswahlparameter AES = 1 oder 2 kann dieser Parameterwert zwischen dem Parameter für die Alarmsollwert-Obergrenze und dem HU

Parameter für die Alarmsollwert-Obergrenze eingestellt werden, für den Parameter zur Alarmtypauswahl. 3, 4, 5 oder 6 kann dieser Parameterwert zwischen 0 und dem Pul Parameter für die Alarmsollwert-Obergrenze eingestellt werden.

Parameter Alarm-Hysterese

Alarm-Hysterese-Wert. (Standard = 0) MODBUS-ADRESSE: 40022

Dieser Parameter kann zwischen 0 und 50 % der Geräteskala eingestellt werden.

Parameter Summerfunktion-Auswahl (Standard = 0) MODBUS-ADRESSE: 40023

Summer ist inaktiv.

Summer ist aktiv, wenn ein Alarm auftritt.

Summer ist während Sensorfehlern aktiv.

Summer ist während Alarm- oder Sensorfehlern aktiv.

Während dieses Zeitraums ist der Summer aktiv (Standard = - - - ) MODBUS-ADRESSE: 40024

Wenn für die Summerfunktion der Parameterwert buf = 0 ist, kann dieser Parameter nicht überwacht werden. Der Summer bleibt während dieses Zeitraums aktiv. Kann auf einen Wert zwischen 1 und 99 Minuten eingestellt werden.Wenn dieser Parameter 1 ist, und die Dekrementtaste gedrückt wird, wird --- überwacht. In dieser Situation ist der Summer weiterhin aktiv, bis die Abschalttaste für den Summer gedrückt wird.

Parameter Kommunikationsmodus-Auswahl (Standard = 0) MODBUS-ADRESSE: 40025

PROKEY-Kommunikation ausgewählt.

RS485-Kommunikation ausgewählt.

Parameter Slave-ID (Standard = 1) MODBUS -ADRESSE: 40026

Parameter für die Gerätekommunikationsadresse (1 bis 247).

Aktive Parameter für manuelle Alarmausgabe (Standard=0) MODBUS ADDRESS=40027

Manueller Alarmausgang passiv

Manueller Alarmausgang aktiv

Zugriffspasswort für den Programmierbildschirm 27 (Standard = 0) MODBUS-ADRESSE: 40028

Wird für den Zugriff auf den Programmierabschnitt verwendet. Kann zwischen 0 und 9999 eingestellt werden. Bei der Auswahl 0 wird kein Passwort abgefragt.

Parameter PoS SPd Std Pdf Pon und PoF werden überwacht, wenn Betriebstyp „Kühlung“ ausgewählt ist. Wenn der Betriebstyp „Heizung“ ausgewählt ist, fahren Sie fort mit dem Parameter . PLS

6.3 Modbus-Adressen der Gerätestatus-Parameter (Leseingang-Register)

MODBUS ADRESSE:30001

MODBUS ADRESSE:30002

Temperaturwert

Led Status : 0.bit °C Led,6.bit Kompressor Led,

1. Bit Programmier-LED, 13. Bit Einstellungs-LED

14.bit Set Led

MODBUS ADRESSE:30003

Gerätestatus 0. Bit Alarmstatus

1. Bit Summer-Status

2. Bit Sensorbruch-Status

MODBUS ADRESSE:30004

MODBUS ADRESSE:30005

Ausgangsstatus 0.Bit Kompressorausgang,1.bit Alarm Ausgang

Gerätetyp und Geräteversion

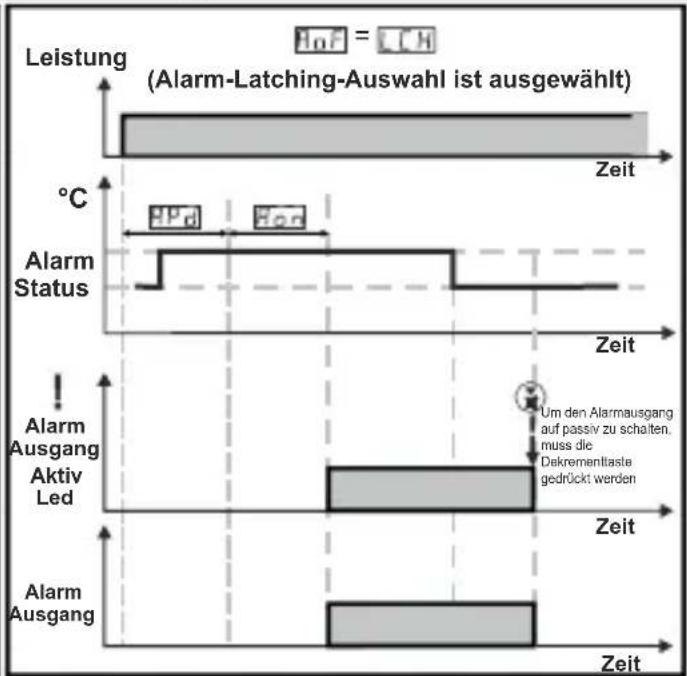

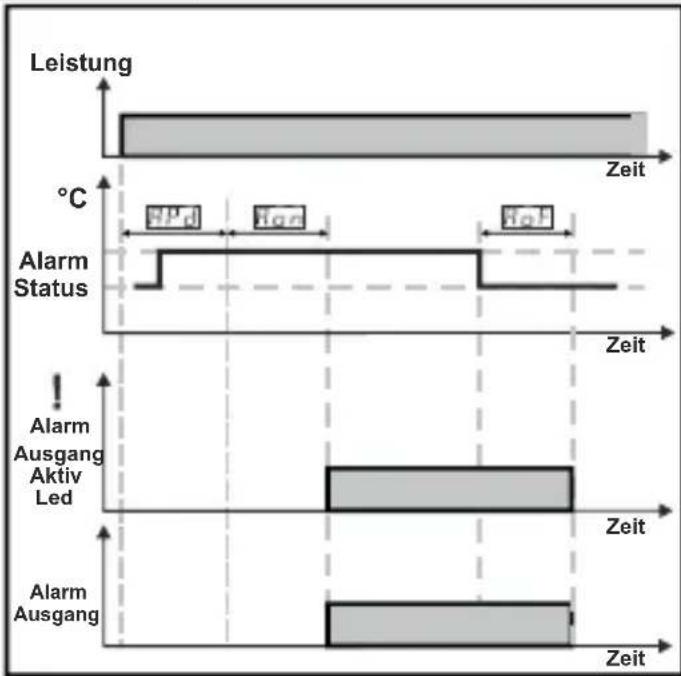

6.4 Betriebsgrafiken des Alarmausgangs und der Alarmtypen

6.4 Betriebsgrafiken des Alarmausgangs und der Alarmtypen

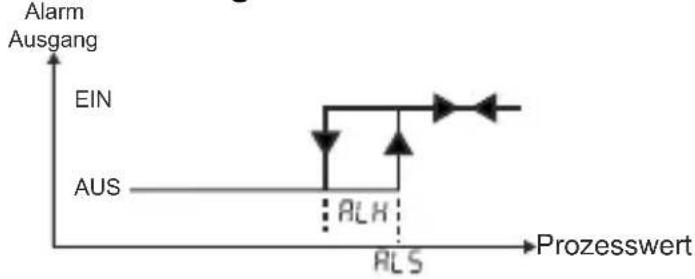

Prozess High Alarm

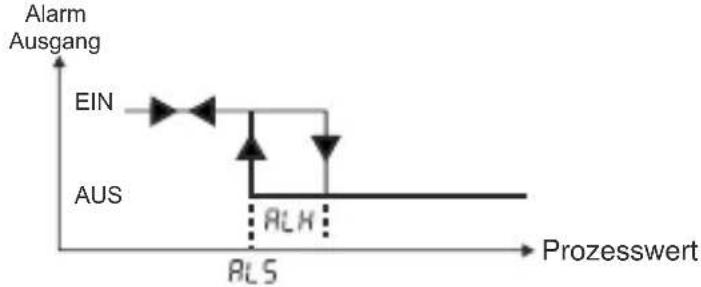

Prozess-Low-Alarm

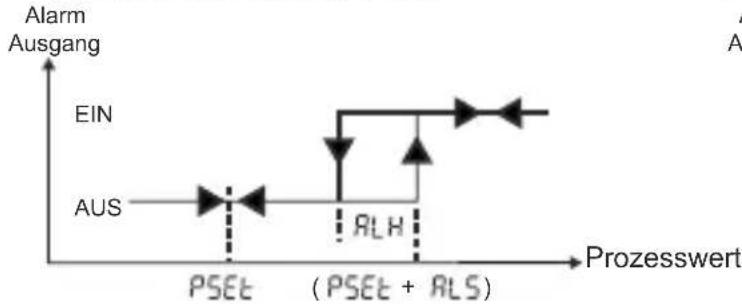

Alarm Abweichung hoch

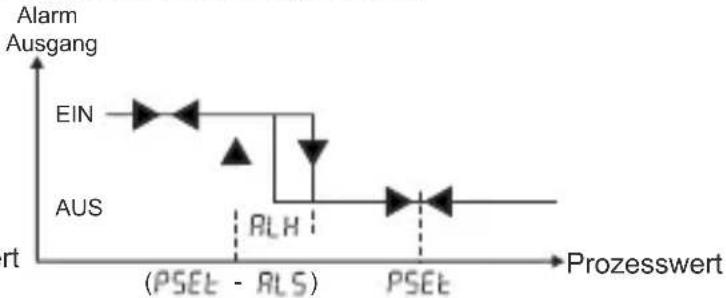

Alarm Abweichung niedrig

ALS = Alarmsollwert
PSET = Prozesssollwert

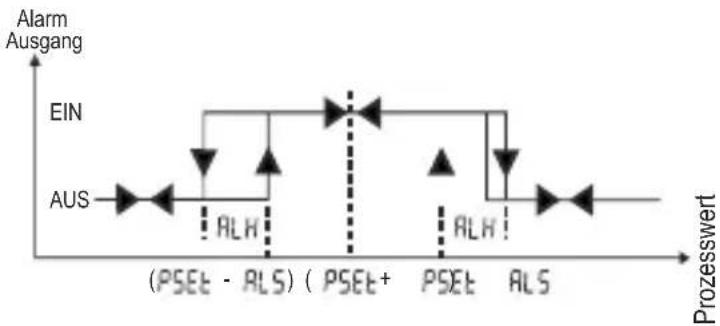

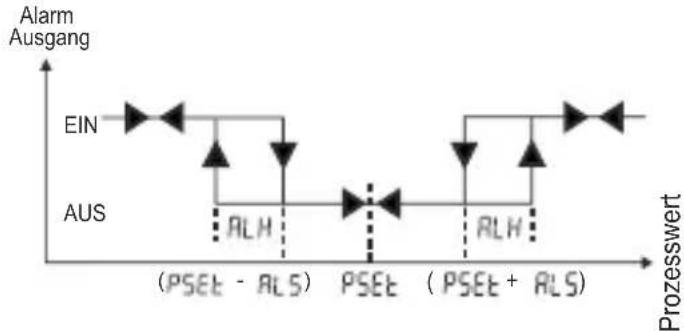

Abweichung Band Alarm

Abweichungsbereich Alarm

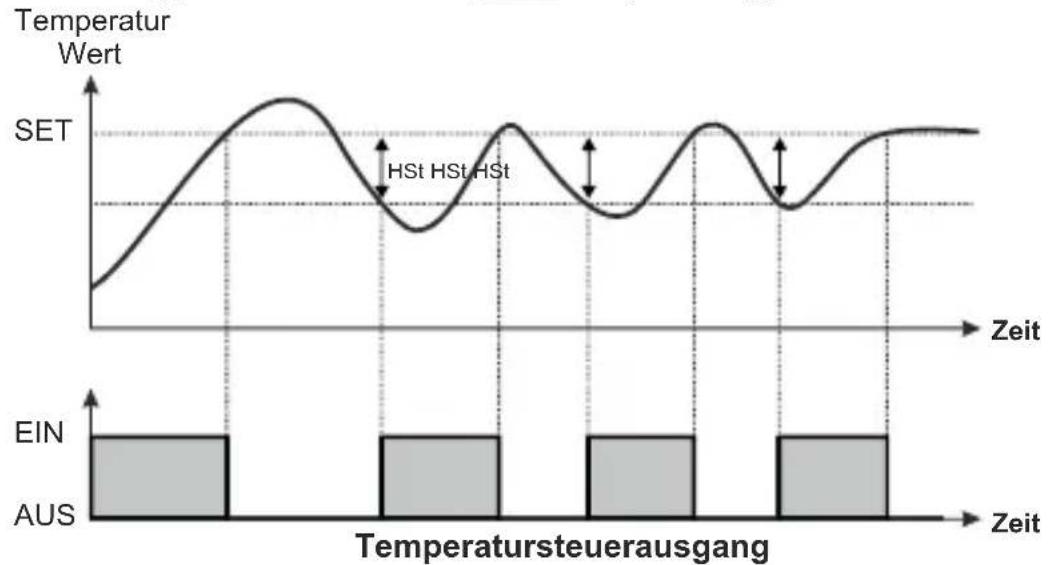

6.5 Betriebsgrafik des Temperaturreglers ESM-3712-HCN

1-Wenn Betriebstyp-Parameterwert HCS = 1 (Kühlung) Einschaltverzögerung nach Einschalten Parameterwert PoS 1, Kompressor-Stopp/Start-Zeitverzögerung Parameterwert SPd 1 und Kompressor-Start/Start-Zeitverzögerung Parameterwert Std 1;

2-Wenn Betriebstyp-Parameterwert HCS = 0 (Heizung),

Im EIN/AUS-Steueralgorithmus wird versucht, den Temperaturwert gleich dem Sollwert zu halten, indem das letzte Steuerelement geöffnet oder geschlossen wird. EIN/AUS gesteuertes System, Temperaturwert oszilliert dauerhaft. Der Oszillationszeitraum des Temperaturwerts oder die Amplitude um den Sollwert ändern sich abhängig vom geregelten System. Für die Reduzierung des Oszillationsintervalls des Temperaturwerts wird eine Schwellwertzone unterhalb des Sollwerts und um den Sollwert gebildet. Diese Zone wird als Hysterese bezeichnet. Die Aktion des Steuerausgangs ist in den obigen Abbildungen beschrieben.

6.6 Ausfallmeldungen im Temperaturregler ESM-3712-HCN

56r Bildschirm blinkt Sensorfehler. Der Sensor ist nicht korrekt angeschlossen oder es ist kein Sensor angeschlossen. Wenn der Summerfunktion-Auswahlparameter buF gleich 2 ist, beginnt der interne Summer zu arbeiten.

6.7 Aktivierung des Programmiermodus, Ändern und Speichern von Parametern

Hauptbetriebsbildschirm

Wenn die SET-Taste erneut für 5 Sekunden gedrückt wird, beginnt die LED „P“ zu blinken. Wenn das Passwort für die Aktivierung des Programmiermodus ungleich 0 ist, wird der Eingabebildschirm für den Programmiermodus angezeigt.

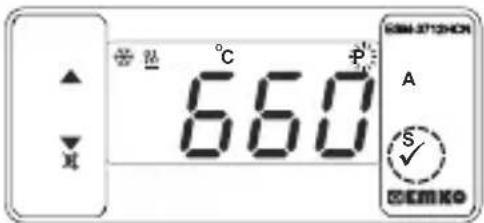

Programmiermodus Zugangsbildschirm

Hinweis 1: Wenn das Passwort für den Zugriff auf den Programmiermodus gleich 0 ist, wird der Bildschirm Temperatureinheit angezeigt statt des Programmierbildschirms
Drücken Sie die SET-Taste, um auf den Bildschirm für die Passworteingabe zuzugreifen.

Programmiermodus Zugangsbildschirm Programmiermodus Zugangsbildschirm

Geben Sie das Passwort für den Zugriff auf den Programmiermodus über die Inkrement- und Dekrementtasten ein.

Drücken Sie die SET/OK-Taste, um das Passwort einzugeben

Hinweis 2: Wenn das Zugriffspasswort für den Programmierbildschirm 0 ist, stehen nur drei Parameter zur Verfügung und die Parameterwerte können geändert

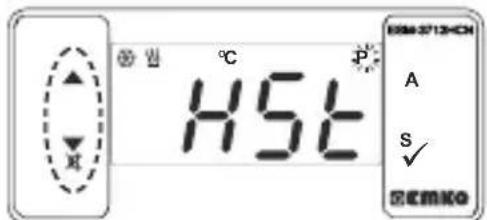

Programmierbildschirm

Drücken Sie die SET-Taste, um auf den Parameterwert zuzugreifen. Drücken Sie die Inkrementtaste, um auf den nächsten Parameter zuzugreifen, und drücken Sie die Dekrementtaste, um auf den vorherigen Parameter zuzugreifen.

Hysteresewert für Kompressorausgang

Ändern Sie den Wert über die Inkrement- und Dekrementtasten.

Hysteresewert für Kompressorausgang

Drücken Sie die SET-Taste, um den Parameter zu speichern.

Hysterese-Parameter für den Kompressor

Drücken Sie die Inkrementtaste, um auf den nächsten Parameter zuzugreifen, und drücken Sie die Dekrementtaste, um auf den vorherigen Parameter zuzugreifen.

Wenn im Programmiermodus 20 Sekunden lang keine Operation ausgeführt wird, kehrt das Gerät automatisch auf den Hauptbetriebsbildschirm zurück.

7. Technische Daten

Gerätetyp Temperaturregler :

Gehäuse & Montage 76 mm x 34,5mm x :71mm Kunststoffgehäuse für die

Schaltschrankmontage. Montageausschnitt beträgt

71x29 mm.

Schutzklasse NEMA 4X (IP65 Vorderseite, IP20 Rückseite).

Gewicht : Ca 0.20 Kg.

Umgebungssollwerte Standard, Innenbereich in einer Höhe von weniger als

2.000 m

Lagerungs-/Betriebstemperatur : -40 °C°bis +80 C / -30 C bis +80 C

Lagerungs-/Betriebsfeuchte (icht k00démiaxemd)

Überspannungskategorie : II.

Verschmutzungsgrad Büro oder Arbeitsplatz, nicht leitende Verschmutzung

Betriebsbedingungen Dauerbetrieb :

Versorgungsspannung und Leistung ∼ ± : 230V (%15) 50/60Hz - 1.5VA

: 115V\~ ≠ %15) 50/60Hz - 1.5VA

: 24V～(± %15) 50/60Hz - 1.5VA

: 24V (± %15) 50/60Hz - 1.5VA

:10 - 30V== 1.5W

Temperatursensoreingang : NTC, PTC, TC, RTD

NTC Eingangstyp : NTC (10 kΩ @25 °C)

PTC Eingangstyp : PTC (1000 Ω @25 °C)

Thermoelement-Eingangstyp : J, K (IEC584.1) (ITS 90)

Thermowiderstand-Eingangstyp : PT-100, PT-1000 (IEC751) (ITS 90)

Genauigkeit : ± 1 % des oberen Skalenwerts für Thermowiderstand

Sensorbruchschutz : Überschreitung

Abtastzyklus : 3 Abtastungen pro Sekunde

Steuerungsform : EIN / AUS

Relaisausgänge : 16(8) A@250 V ∼ für ohmsche Last

(Kompressorausgang)

(Elektrische Betriebslebensdauer:

100.000Schaltvorgänge bei Volllast)

R1 1

Display : 14 mm rotes 4-stelliges LED-Display

LED : S (Grün), P (Grün), A (Grün), °C

(Gelb), °F(Gelb), Kompressorausgang (Rot), Alarmausgang (Rot)

9. Optionales Zubehör

1.RS-485 Modul

RS-335 A B

RS-485-

Kommunikationsschnittstelle

Vac,

Vdc

Vdc oder Vac kann angelegt werden

2.PROKEY Programmier Modul

PROKEY

Das Gerät wird unter Verwendung der Parameter programmiert (Upload oder Download)

8. Bestellinformationen

ESM-3712-HCN(77x35 DIN-Größen)		A B C D E F G H I / U V W Z/0 2 0 0 / 00 /
	VersorgungsspannungA
2	24V~ (%15) 50/60Hz - 1.5VA ±
3	24V (%15) 50/60Hz - 1.5VA~ ±
4	115V (%15) 50/60Hz - 1.5VA~ ±
5	230V (%15) 50/60Hz - 1.5VA~ ±
8	10 - 30 V---
BC	Eingangstyp	Skala(°C)
05	J,Fe CuNi IEC584.1(ITS90)	0°C/32°F; 800°C/1472°F
10	K,NiCr Ni IEC584.1(ITS90)	0°C/32°F; 999°C/1830°F
11	PT 100, IEC751(ITS90)	-50°C/-58°F; 400°C/752°F
09	PT 100, IEC751(ITS90)	-19.9°C/-4°F; 99.9°C/212°F
14	PT 1000, IEC751(ITS90)	-50°C/-58°F; 400°C/752°F
13	PT 1000, IEC751(ITS90)	-19.9°C/-4°F; 99.9°C/212°F
12	PTC (Not-1)	-50°C/-58°F; 150°C/302°F
18	NTC (Not-1)	-50°C/-58°F; 100°C/212°F
E	Kompressorausgang
1	Relaisausgang (16(8) A@250 V~, bei ohmscher Last, 1 Schließer 1 Öffner) NO+NC
FG	Alarmausgang
01	Relaisausgang (5 A@250 V~, bei ohmscher Last, 1 Schließer)
V	Temp. Sensor, der mit dem ESM-3712-HCN geliefert wird
0	Keiner
1	PTC-M6L40.K1.5 (PTC-Luftsensor 1,5 m Silikonkabel)
2	PTCS-M6L30.K1.5.1/8" (PTC-Flüssigkeitssensor 1,5 m Silikonkabel)
3	NTC-M5L20.K1.5 (NTC-Sensor, aus Thermoplast geformt, mit 1,5 m Kabel für Kühlanwendung)
4	NTC-M6L50.K1.5 (NTC-Sensor, Edelstahlgehäuse mit 1,5 m Kabel für Kühlanwendung)
9	Kunde

Alle Bestellinformationen für den ESM-3712-HCN Temperaturregler sind in der obigen Tabelle angegeben. Der Benutzer kann entsprechend der relevanten Gerätekonfiguration aus den Informationen und Codes in der Tabelle die Bestellnummern bilden. Zuerst müssen die Versorgungsspannung und dann die anderen technischen Daten bestimmt werden. Bitte füllen Sie die Auftragsformulare Ihren Anforderungen entsprechend aus.

Falls Ihre Bestellungen nicht den Standards entsprechen, wenden Sie sich bitte an uns.

Hinweis-1: Wenn als Eingangstyp PTC oder NTC (BC= 12, 18) ausgewählt wird, ist der Temperatursensor im Lieferumfang enthalten. Aus diesem Grund muss, wenn der Eingangstyp PTC gewählt wird, der Sensortyp (V = 0,1 oder 2) in der Bestellinformation angegeben werden, und wenn der Eingangstyp NTC ausgewählt wird, muss der Sensortyp (V = 0,3 oder 4) in den Bestellinformationen angegeben werden.

Vielen Dank, dass Sie sich für Produkte von Emko Elektronik entschieden haben. Bitte besuchen Sie unsere Website, um ein detailliertes Benutzerhandbuch herunterzuladen. www.emkoelektronik.com.tr

www.emkoelektronik.com.tr

RSM-2713-RCN 30 A S EMK CE EAC

9. Led de Fahrenheit:
