ESM3711HN - Controllo temperatura Emko - Manuale utente e istruzioni gratuiti

Tipo di prodotto	Regolatore di temperatura (controllore di riscaldamento)
Marca	Emko
Modello	ESM3711HN
Dimensioni della custodia	76 x 34,5 x 71 mm
Foro del pannello	71 x 29 mm
Peso	Circa 0,20 kg
Alimentazione	100-240 V~ (±15 %) 50/60 Hz, 2,5 VA (standard); altre tensioni in opzione: 24 V~, 115 V~, 230 V~, 24 V=, 10-30 V=
Display	LED rosso a 4 cifre, altezza 14 mm
LED indicatori	S, P, °C, °F, uscita compressore (rosso), uscita riscaldamento (rosso)
Ingressi sensore	NTC (10 kΩ a 25 °C), PTC (1000 Ω a 25 °C), termocoppia J o K (IEC584.1), PT-100 o PT-1000 (IEC751) 2 fili
Tipo di regolazione	ON/OFF con isteresi regolabile
Uscite	Relè 16(8) A @ 250 V~ (carico resistivo); opzione uscita con driver SSR 20 mA max, 17 V=
Ingresso digitale	Avvio/arresto del timer (contatto pulito)
Timer (tempo di cottura)	1 a 999 minuti, regolabile dal pannello frontale
Allarmi	Alta/bassa temperatura, ritardo allarme, allarme sonda
Segnalatore acustico	Interno, ≥83 dB, regolabile per fine cottura, allarme, guasto sonda
Comunicazione	Modbus RTU via RS-485 (opzionale) o ProKey
Protezione	Password per accesso alla programmazione; menu di protezione (blocco setpoint, timer, ecc.)
Protezione della custodia	IP65 frontale, IP20 posteriore
Resistenza agli urti	1 Joule (IK06)
Condizioni d'uso	Interno, altitudine < 2000 m, umidità ≤90 % UR senza condensa
Temperatura di funzionamento	-30 a 80 °C
Temperatura di stoccaggio	-40 a 80 °C
Precisione	±1 % fondo scala (termoresistenza)
Ciclo di campionamento	3 campioni/secondo
Garanzia	2 anni
Norme	CE, UKCA, EAC
Manutenzione	Pulire la custodia con un panno imbevuto di alcol etilico o acqua. Non utilizzare solventi come benzina o tricloroetilene.
Sicurezza	Installazione da parte di un tecnico qualificato; scollegare l'alimentazione prima dell'intervento; utilizzare un fusibile esterno; non utilizzare in atmosfera esplosiva.
Accessori opzionali	Modulo RS-485, modulo di programmazione ProKey

Domande frequenti - ESM3711HN Emko

Quali sono i range di temperatura per ogni tipo di sonda?

I range dipendono dal tipo di ingresso: NTC (-50 a 100 °C), PTC (-50 a 150 °C), termocoppia J (0 a 800 °C), K (0 a 999 °C), PT-100 (-50 a 400 °C o -19,9 a 99,9 °C con decimale), PT-1000 (-50 a 400 °C o -19,9 a 99,9 °C).

Come regolare la temperatura di set point?

Sul display principale, premere il tasto SET. Il LED S si accende e viene visualizzata la temperatura di set point. Utilizzare i tasti ▲ e ▼ per modificare il valore, quindi premere di nuovo SET per confermare. Il set point deve rimanere tra i limiti minimo e massimo (parametri 5uL e 5uH).

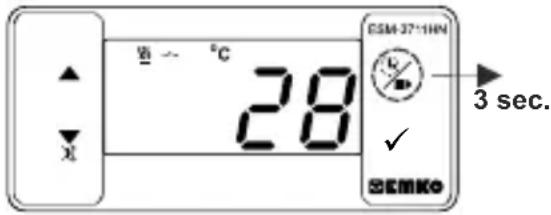

Come avviare il timer (tempo di cottura)?

Sul display principale, premere per 3 secondi il pulsante di cottura (simbolo orologio). Il LED del tempo di cottura si accende. Per fermarlo, premere di nuovo per 3 secondi. Il timer può anche essere comandato dall'ingresso digitale esterno (contatto chiuso = avvio).

Cosa fare in caso di display lampeggiante o codice di errore?

Un display lampeggiante indica un allarme. '5br' lampeggia per un guasto della sonda (cattivo collegamento o sonda assente). Se la temperatura supera le soglie di allarme, il valore lampeggia. Il segnalatore acustico può essere attivato secondo il parametro buF. Verificare le connessioni e le impostazioni degli allarmi.

Come configurare un allarme di alta o bassa temperatura?

In modalità programmazione, impostare il parametro RLS su 1 (allarme assoluto) o 2 (allarme relativo). Per un allarme assoluto, definire i limiti HUL (min) e HuH (max). Per un allarme relativo, definire gli scostamenti RωL (sotto il set point) e RωH (sopra). L'allarme si attiva quando la temperatura supera queste soglie.

Come proteggere le impostazioni con password?

Impostare il parametro PrS (password per la programmazione) su un valore da 1 a 9999. Se PrS=0, non viene richiesta alcuna password. Per accedere alla modalità programmazione, premere per 5 secondi SET, quindi inserire il codice. Il parametro Prt consente di bloccare la modifica del set point e/o del timer.

Quali tipi di sonde sono compatibili con l'ESM3711HN?

Il regolatore accetta sonde NTC (10kΩ), PTC (1kΩ), termocoppie tipo J e K (IEC584.1) e termoresistenze PT-100 e PT-1000 2 fili (IEC751). Il tipo viene selezionato tramite il parametro BC nell'ordine o in programmazione.

Come utilizzare la funzione ProKey?

La ProKey consente di trasferire i parametri tra il dispositivo e una chiave di programmazione. Per scaricare i parametri dal dispositivo alla ProKey, inserire la chiave e premere ▼ (se PrC=0). Per caricare i parametri dalla ProKey al dispositivo, spegnere il dispositivo, inserire la chiave, quindi riaccendere. Il trasferimento è automatico.

Qual è la tensione di alimentazione e le precauzioni da prendere?

L'alimentazione standard è 100-240 V~ (±15 %) 50/60 Hz, 2,5 VA. Altre tensioni sono disponibili in opzione (24 V~, 24 V=, ecc.). L'apparecchio non ha interruttore né fusibile integrato: è necessario aggiungere un interruttore bipolare e un fusibile esterno (1 A T) sulla fase. Rispettare la tensione indicata sull'etichetta.

Come pulire il regolatore?

Utilizzare un panno morbido imbevuto di alcol etilico o acqua per pulire la custodia in plastica. Non utilizzare mai solventi a base di idrocarburi (benzina, tricloroetilene) perché possono danneggiare la custodia. Scollegare l'alimentazione prima di qualsiasi pulizia.

MANUALE UTENTE ESM3711HN Emko

- Ingresso termocoppia di tipo J o,

Ingresso termocoppia di tipo K o,

Ingresso PT-100 a 2 fili o,

Ingresso PT-1000 a 2 fili (deve essere determinato in ordine.)

- Offset di temperatura regolabile

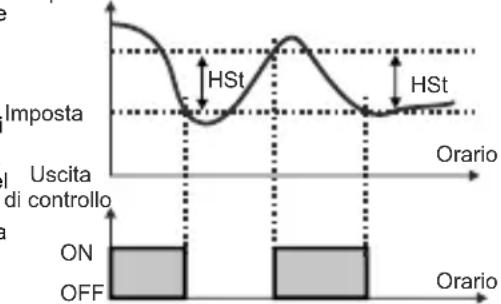

- Controllo della temperatura ON/OFF

- Offset di temperatura regolabile

- Massimali limite inferiore del valore impostato e limite superiore del valore impostato

- Uscita relè o driver SSR

- Ingresso digitale (ingresso avvio/arresto del tempo di cottura)

-Tempo di cottura regolabile dal pannello frontale

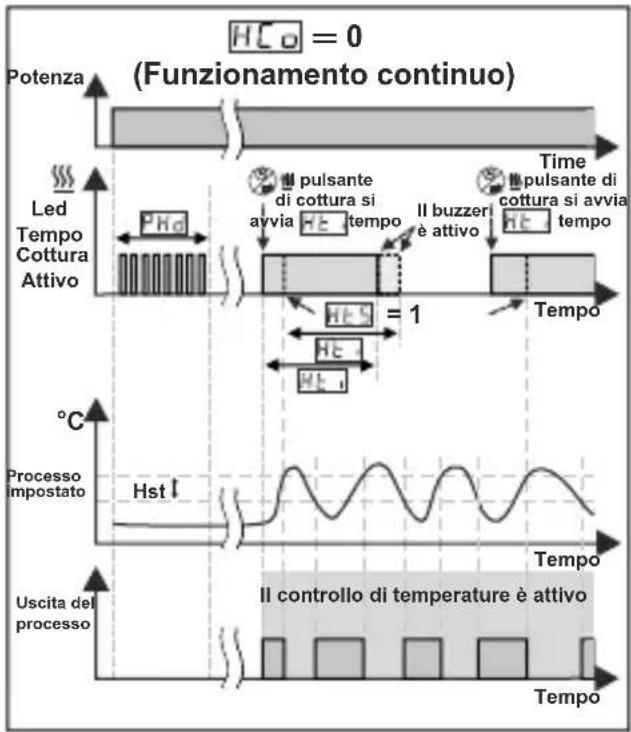

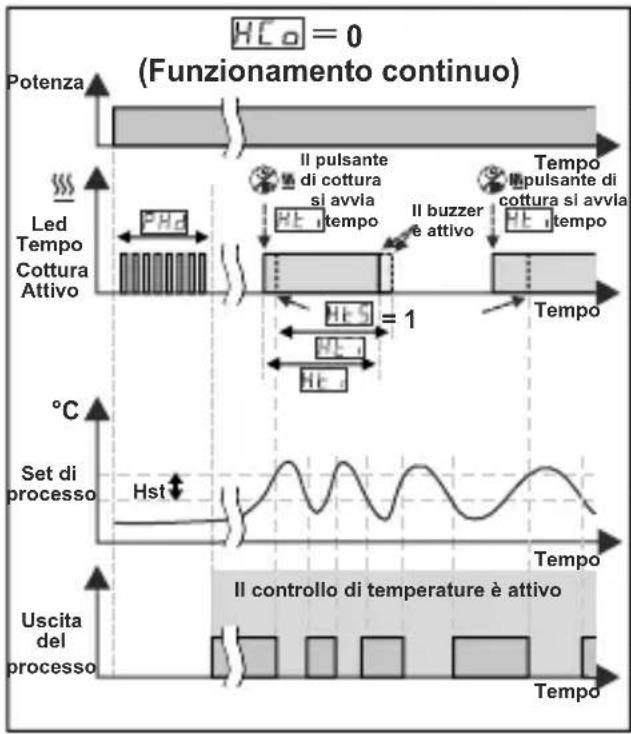

- Controllo della temperatura in base al tempo di cottura (Timer)

- L'utente può selezionare di iniziare il tempo di cottura (Timer) quando la temperatura raggiunge il valore impostato

- Controllo della temperatura con funzione di riscaldamento manuale

- Parametri di allarme

- Buzzer interno regolabile in base al tempo di cottura, al difetto del sensore e allo stato dell'allarme.

- Protezione dei pulsanti

- Protezione con password per la sezione di programmazione

- Installazione dei parametri con Prokey

- Accesso remoto, raccolta dati e controllo con Modbus RTU

- Con marchio CE secondo le norme europee

1. Prefazione

I regolatori di riscaldamento della serie ESM-3711HN sono progettati per misurare e controllare la temperatura. Possono essere utilizzati in molte applicazioni grazie alla loro facilità d'uso, alla modalità di controllo On / Off e alle proprietà in termini di tempo di cottura. Di seguito sono riportate alcuni campi di applicazione che vengono utilizzati:

Campi di applicazione Applicazioni

Vetro Riscaldamento

Cibo Forni di cottura

Plastica Incubatori

Petrolchimica Magazzini

Tessile, Condizionamento d'aria automatico

Industrie di produzione di macchine ecc... Ecc...

1.1 Caratteristiche ambientali

Temperatura di funzionamento : da 0 a 50 °C

Max. Umidità di funzionamento : 90% Rh (senza condensazione)

Altitudine : Fino a 2000 m.

Condizioni vietate:

Atmosfera corrosiva

Atmosfera esplosiva

Applicazioni domestiche (l'unità è solo per applicazioni industriali)

1.2 Caratteristiche generali

Standard

230V (%15) 50/60Hz\~ ±

Tensione di alimentazione opzionale

100-240V～(±%15) 50/60Hz,

115 V(±%15) 50/60Hz,

24 V (±%15) 50/60Hz,

24 V(±%15) 50/60Hz,

10-30 V ---

NTC, PTC,

Tipo TC J o K

PT-100 a 2 fili

PT-1000 a 2 fili

Tempo di cottura (timer) Input Start/Stop

ESM-3711HN

Ingresso

alimentazione

Ingresso sensore di temperatura

Ingresso digitale

Standard

Uscita-1

(Uscita a relè)

Opzionale

Uscita-1

(Driver di uscita SSR)

Uscita di controllo

Uscita allarme

Uscita di controllo

Uscita allarme

Funzione di riscaldamento Funzionamento ON/OFF

1.3 Installazione

Prima dell'installazione si raccomanda un'ispezione visiva di questo prodotto per individuare eventuali danni verificatisi durante la spedizione. È responsabilità dell'utente assicurarsi che il prodotto venga installato da tecnici meccanici ed elettrici qualificati.

Se sussiste il pericolo di gravi incidenti derivanti da un guasto o difetto di questa unità, spegnere l'impianto e separare il collegamento elettrico del dispositivo dal sistema.

L'unità viene normalmente fornita senza interruttore di alimentazione o fusibile. Utilizzare l'interruttore di alimentazione e il fusibile come richiesto.

Assicurarsi di utilizzare la tensione di alimentazione nominale per proteggere l'unità da danni ed evitare guasti.

Mantenere l'unità spenta fino al completamento di tutti i cablaggi, in modo da evitare scosse elettriche e problemi con l'unità.

Non tentare mai di smontare, modificare o riparare l'unità. La manomissione dell'unità può causare malfunzionamenti, scosse elettriche o incendi.

Non utilizzare l'unità in atmosfere gassose combustibili o esplosive.

Durante l'inserimento dell'apparecchio in un foro sul pannello metallico, l'installazione meccanica di alcune frese metalliche può causare lesioni alle mani, è necessario fare attenzione.

Il montaggio del prodotto su un sistema deve essere effettuato con le staffe di montaggio in dotazione. Non effettuare il montaggio del dispositivo con staffe di montaggio inadeguate. Assicurarsi che il dispositivo non cada durante il montaggio.

È responsabilità dell'utente se lil dispositivo viene utilizzato in un modo non specificato in questo manuale di istruzioni.

1.4 Garanzia

EMKO Elektronik garantisce che l'apparecchiatura fornita sia priva di difetti di materiale e di lavorazione. La presente garanzia ha una durata di due anni. Il periodo di garanzia decorre dalla data di consegna. Questa garanzia risulta valida nel caso il cliente si trovi nel pieno rispetto dei doveri e responsabilità indicati nel documento di garanzia e nel manuale d'istruzione.

1.5 Manutenzione

Le riparazioni devono essere eseguite solo da personale formato e specializzato. Togliere l'alimentazione al dispositivo prima di accedere alle parti interne.

Non pulire la custodia con solventi a base di idrocarburi (benzina, tricloroetilene, ecc.). L'uso di questi solventi può ridurre l'affidabilità meccanica del dispositivo. Utilizzare un panno inumidito con alcool etilico o acqua per pulire la custodia esterna in plastica.

1.6 Azienda produttrice

Informazioni sul Produttore:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Informazioni sul servizio di riparazione e manutenzione:

Emko Elektronik Sanayi ve Ticaret A.Ş.

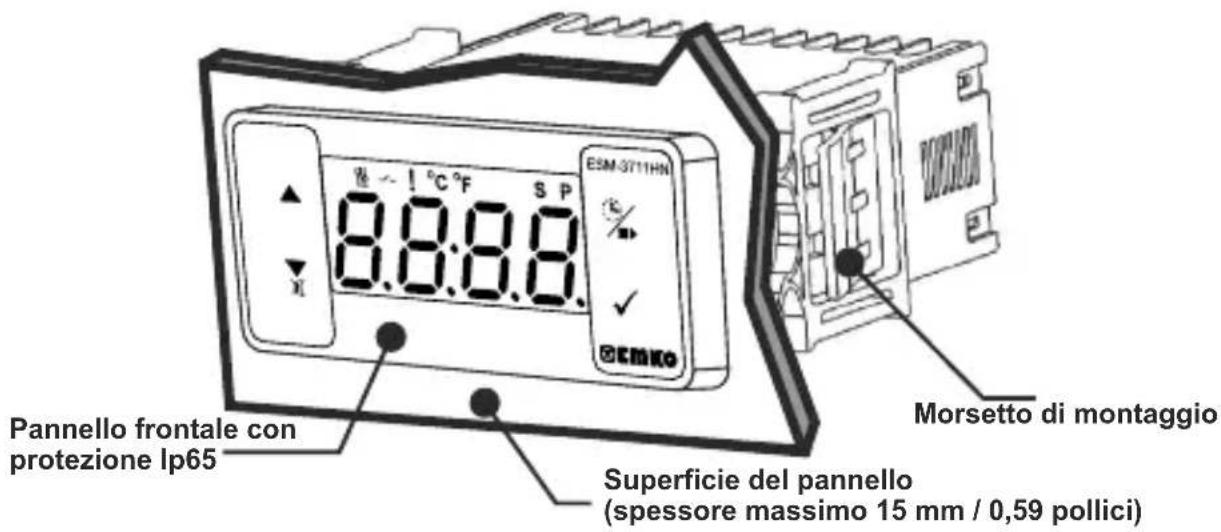

2. Descrizione generale

Pannello frontale con protezione Ip65 Superficie del pannello (spessore massimo 15 mm / 0,59 pollici) ESM-3711HN 8:8:8.8. Morsetto di montaggio

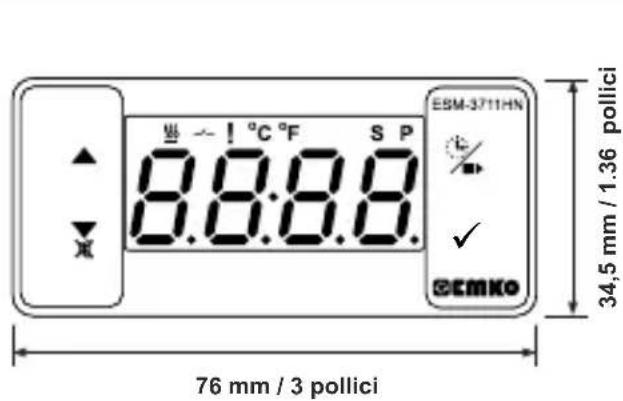

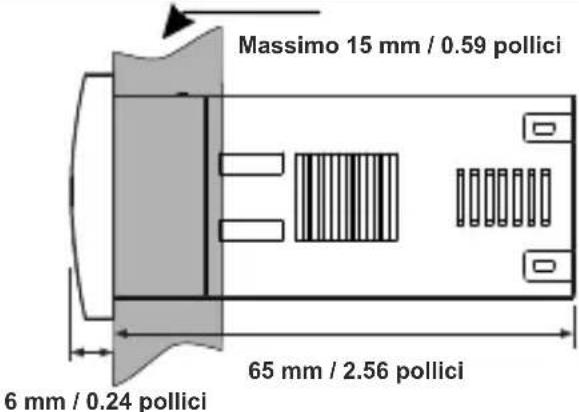

2.1 Vista frontale e dimensioni del termoregolatore ESM-3711HN

ESM-3711HN ~ ! °C °F S P 8.8:8.8. 34,5 mm / 1.36 pollici 76 mm / 3 pollici

Massimo 15 mm / 0.59 pollici 6 mm / 0.24 pollici 65 mm / 2.56 pollici

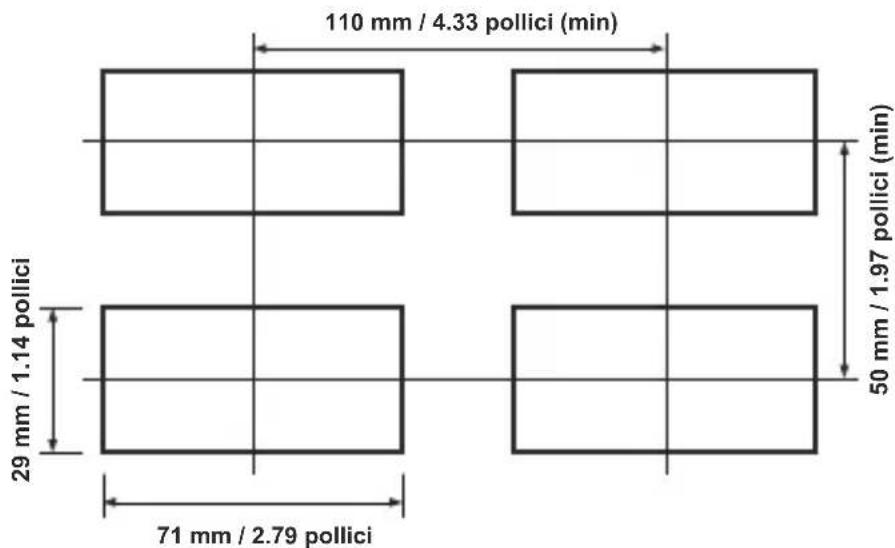

2.2 Ritaglio del pannello

2.3 Montaggio a pannello

1 8:8:8.8 10:37:00 2

1-Prima di montare il dispositivo nel pannello, assicurarsi che l'apertura sia della misura corretta.

2-Inserire il dispositivo attraverso l'apertura. Se i morsetti di montaggio sono presenti sull'unità, estrarle prima di inserire l'unità nel pannello.

3 8.8.8 3

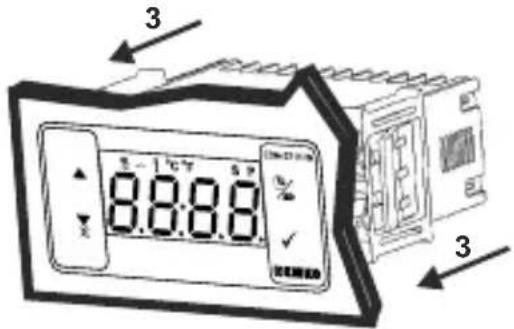

3- Inserire i morsetti di montaggio nei fori di fissaggio collocati sui lati sinistro e destro del dispositivo e assicurarsi che l'unità risulti completamente ferma all'interno del pannello

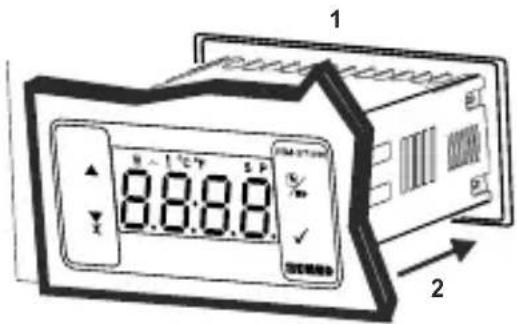

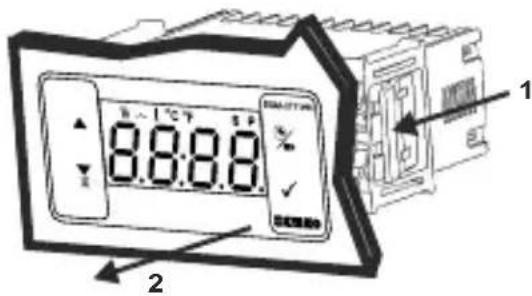

2.4 Rimozione dal pannello

8:0:8.0 1 2

1-Tirare i morsetti di montaggio dalle prese di fissaggio a sinistra e a destra.

2-Tirare l'unità attraverso il lato anteriore del pannello

Prima di iniziare a rimuovere l'unità dal pannello, spegnere l'unità e il relativo sistema.

3. Utilizzo Prokey

PER UTILIZZARE PROKEY, IL VALORE DEL PARAMETRO PrC DEVE ESSERE '0'. SE PrC=1 E VIENE PREMUTO IL PULSANTE ▼ SI VISUALIZZA IL MESSAGGIO ERR PER 10s. IN SEGUITO IL DISPOSITIVO TORNA ALLA SCHERMATA OPERATIVA PRINCIPALE OPPURE SI PUÒ PREMERE IL PULSANTE IMPOSTA PER TORNARE ALLA SCHERMATA OPERATIVA PRINCIPALE.

1. Il dispositivo viene programmato utilizzando i parametri.

2. Alimentare il dispositivo, poi inserire PROKEY e premere il tasto ▼. Si visualizza il messaggio [JPL] sul display. Quando il caricamento è terminato, si visualizza il messaggio [End].

3.Premere un pulsante qualsiasi per tornare alla schermata operativa principale.

1. Rimuovere il PROKEY.

NOTA: Si visualizza il messaggio Err quando si verifica un errore durante la programmazione. Se si desidera ricaricare, inserire PROKEY e premere il tasto ▼. Se si desidera uscire, rimuovere PROKEY e premere il tasto ▼. Il dispositivo tornerà alla schermata operativa principale.

1. Spegnere il dispositivo.
2. Inserire il PROKEY, poi alimentare il dispositivo.
3. Quando il dispositivo è sotto tensione, i valori del parametro in PROKEY, avviare automaticamente il download sul dispositivo. Inizialmente, sul display si visualizza il messaggio ☐OL, quando il caricamento è terminato, si visualizza il messaggio ☐nd.
4. Dopo 10 secondi il dispositivo inizia a funzionare con nuovi valori dei parametri.
5. Rimuovere il PROKEY.

NOTA: Si visualizza il messaggio quando si verifica un errore durante la programmazione. Se si desidera ricaricare, spegnere il dispositivo e inserire PROKEY, quindi riaccendere il dispositivo. Se si desidera uscire, rimuovere PROKEY e premere il tasto ▼. Il dispositivo tornerà alla schermata operativa principale.

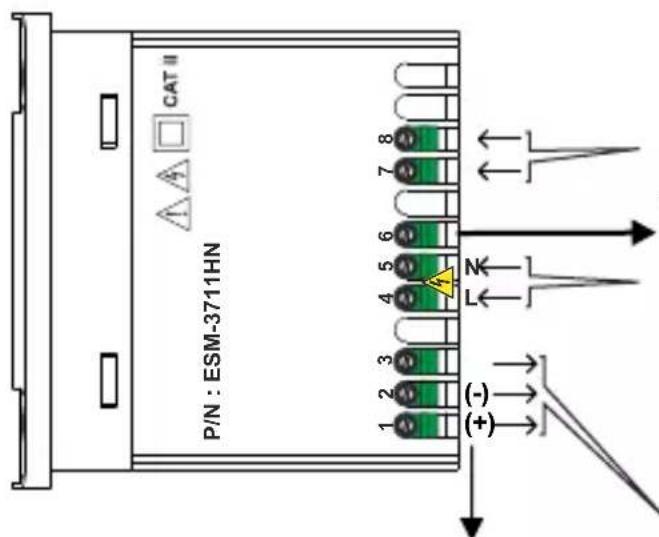

4. Schema elettrico

CAT II P/N : ESM-3711HN 1 2 3 4 5 6 7 8 (-) + (+)

Per l'uscita SSR

Ingresso sensore di temperatura

TC,NTC,PTC,PT-100

o PT-1000

Avvio/arresto ingresso tempo di cottura (Timer)

Tensione di alimentazione in ingresso

100-240V\~(%15, %10) 50/60Hz

230V\~15) 50/60Hz

115V\~(‰15) 50/60Hz

24V\~(%15) 50/60Hz

24V\~(‰15) 50/60Hz

10...30 V=

Deve essere determinata in ordine.

Uscita a relè o SSR

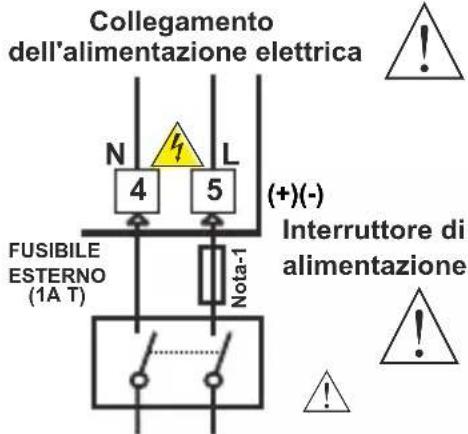

4.1 Tensione di alimentazione in ingresso Collegamento del dispositivo

Collegamento dell'alimentazione elettrica N 4 L (+)(-) FUSIBILE ESTERNO (1A T) Nota-1 Interruttore di alimentazione !

Tensione di alimentazione

100-240V\~(‰15, ‰10) 50/60Hz

230V\~(%15) 50/60Hz

115V\~ ± %15) 50/60Hz

24V\~(%15) 50/60Hz

24V\~(‰15) 50/60Hz

10...30 V=

Deve essere determinata in ordine.

Assicurarsi che la tensione di alimentazione sia la stessa indicata sullo strumento.

Accendere l'alimentazione solo dopo aver completato tutti i collegamenti elettrici.

L'intervallo della tensione di alimentazione deve essere determinato in ordine. Durante l'installazione dell'unità, il campo di tensione di alimentazione deve essere controllato e all'unità deve essere applicata una tensione di alimentazione adeguata.

Il dispositivo non è dotato di interruttore di alimentazione. Pertanto, è necessario aggiungere un interruttore di alimentazione all'ingresso della tensione di alimentazione. L'interruttore di alimentazione deve essere a due poli per separare la fase e il neutro, lo stato On/Off dell'interruttore di alimentazione è molto importante nel collegamento elettrico.

Fusibile esterno che su Vingressi di alimentazione deve essere sul collegamento di fase.

Fusibile esterno che su Zingressi di alimentazione deve essere collegato (+).

Nota-1: Si raccomanda l'uso di un fusibile esterno.

Nota-2: Sezione del cavo a trefoli: 1,5 mm², Sezione del cavo solido: 2,5 mm²

La lunghezza di spelatura è compresa tra 7 e 9 mm.

Nota-3: I cavi di alimentazione devono essere conformi ai requisiti di IEC 60277 o IEC 60245

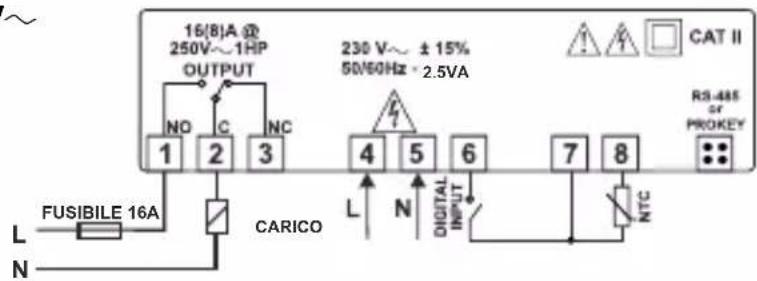

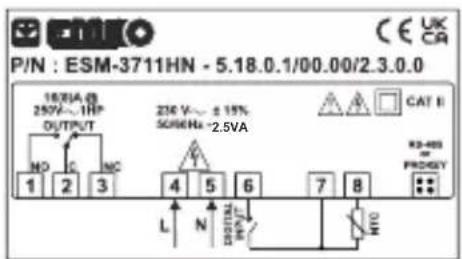

4.2 Etichetta del dispositivo e schema di collegamento

DIAGRAMMA DI COLLEGAMENTO230V\~

P/N : ESM-3711HN - 5.18.0.1/00.00/2.3.0.0 16V/A @ 250V~1HP OUTPUT MD C MC 1 2 3 236 V ~ ± 15% SCREEN=2.5VA CAT II K3-485

PRODSY

L N HIO

16(8)A @ 250V~1HP OUTPUT NO C NC 1 2 3 FUSIBILE 16A L N CARICO 230 V~ ± 15% 50/60Hz - 2.5VA CAT II 7 4 5 6 L N DIGITAL INPUT 7 8 NTC RS-485 or PROKEY

5 6 7 8 9 10 11 1 ▲ 2 ⬆ ~ ! °C °F S P 8.8.8.8. ESM-3711HN 4 ✓ 3 EMKO

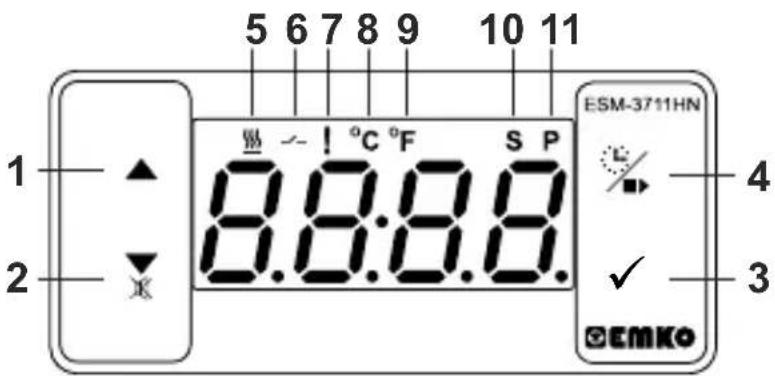

DEFINIZIONI PULSANTI

1. Pulsante di incremento:

** Viene utilizzato per aumentare il valore nella schermata Imposta e nella modalità Programmazione.

2. Decremento, Silenziatore buzzer e Tasto di download di Prokey:

** Viene utilizzato per diminuire il valore nella schermata Imposta e nella modalità di programmazione.

** Viene utilizzato per silenziare il buzzer.

** Se il Prc = 0, viene utilizzato per scaricare da dispositivo a prokey.

3. Tasto Imposta:

** Nella schermata operativa principale; si visualizza il valore impostato se viene premuto questo tasto. Il valore può essere modificato utilizzando i tasti di incremento e decremento. Quando si preme nuovamente il tasto Invio, il valore viene salvato e ritorna alla schermata operativa principale.

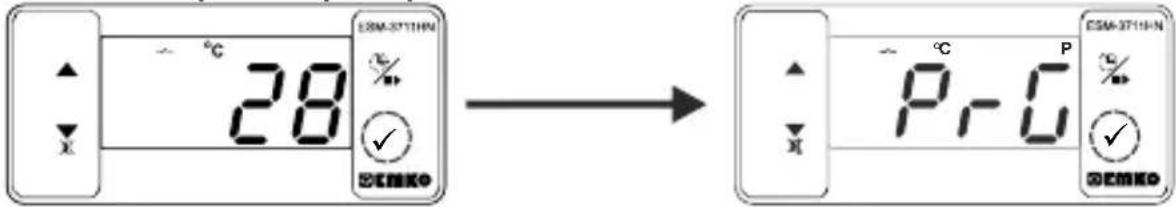

** Per accedere alla schermata di programmazione; premere questo pulsante per 5 secondi nella schermata operativa principale.

** Viene utilizzato per salvare il valore nella schermata Imposta e nella schermata di programmazione.

4. Pulsante di cottura:

** Nella schermata operativa principale; si visualizza il valore del tempo di cottura se viene premuto questo tasto.

**Nella schermata operativa principale; si avvia il tempo di cottura, se questo pulsante premuto per 3 secondi.

DEFINIZIONI LED

5. Led del tempo di cottura:

** Questo led indica che il tempo di cottura è attivo.

** Lampeggia (5 Hz) durante l'immissione del valore del tempo di cottura.

6. Led di uscita:

** Questo led indica che è selezionato il controllo del riscaldamento e il relè dell'uscita di processo risulta attivo.

7.Led di allarme:

** È attivo quando si verifica uno stato di allarme basso e di allarme alto.

8.Led Celsius:

** Indica che il dispositivo è in modalità °C.

9.Led Fahrenheit:

** Indica che il dispositivo è in modalità F.

10. Led Imposta:

** Indica che il dispositivo è in modalità di modifica del valore impostato.

11. Led di programmazione:

**Lampeggia in modalità di programmazione.

6. Modifica e salvataggio del valore impostato della temperatura

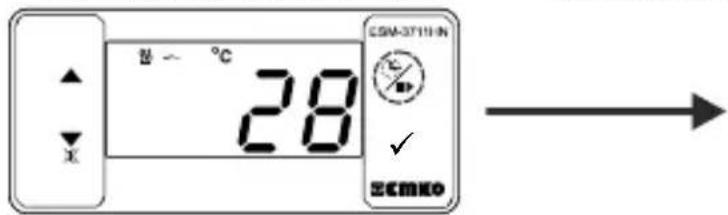

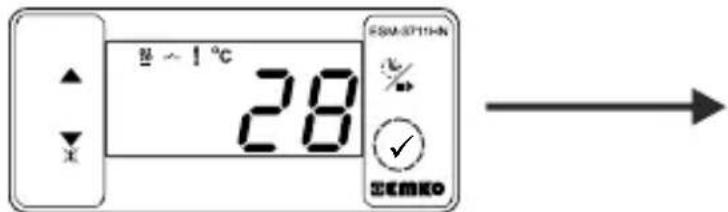

Schermata operativa principale

N ~ 1 °C 28 ESUA ST11HN % ✓ SEMKO

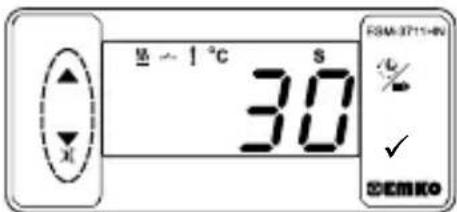

Premendo il tasto IMPOSTA si accende il led "S" e si visualizza il valore di temperatura impostato.

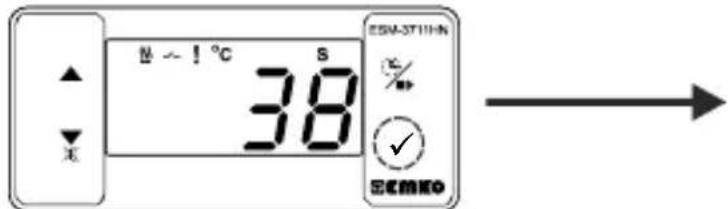

Schermata Valore IMPOSTATO

E5V-3T11HN ° 38 SEMKO

Premendo il tasto INVIO si può salvare il valore impostato della temperatura.

Schermata Valore IMPOSTATO

M ~ 1 °C S 30 RSM-3711-IN % ✓ SEMKO

Il valore di temperatura impostato può essere modificato con i tasti di incremento e decremento.

Schermata operativa principale

M ~ 1 °C 28 E5M-3711-IN % ✓ ECMKO

"S" risulterà inattivo e ritorna alla schermata operativa principale.

Parametro del valore impostato di temperatura (Predefinito=10) INIDIRIZZO MODBUS:40001

Il valore di temperatura impostato può essere programmato tra il valore di temperatura minima impostata 5uL e il valore di temperatura massima impostata 5uH.

6.1 Modifica e salvataggio del tempo di cottura (Timer) Valore del parametro

Schermata operativa principale

28 SCN-3T111-N ℃ ✓ SEMKO

Quando si preme il pulsante di sbrinamento, si visualizza il tempo di cottura e il led del tempo di cottura inizia a lampeggiare velocemente (5 Hz).

Schermata del valore del tempo di cottura (Timer)

45 ECMKO

Modifica il tempo di cottura con i pulsanti di incremento e decremento.

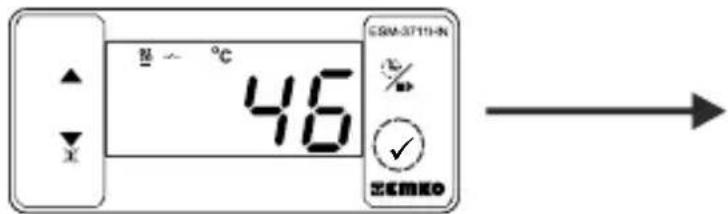

Schermata del valore del tempo di cottura (Timer)

N - °C 46 SEMEO SEM-3711H-N %

Premere il pulsante imposta per salvare il tempo di cottura

Schermata operativa principale

M ~ °C 28 % ✓ SEMKO

Il tempo di cottura viene salvato, il led del tempo di cottura attivo si spegne e viene mostrata la schermata operativa principale.

Se non viene eseguita alcuna operazione nella modalità di modifica del valore impostato nel tempo di sbrinamento e nella modalità di modifica del valore impostato della temperatura per 20 secondi, il dispositivo passa automaticamente alla schermata operativa principale.

6.2 Modalità di programmazione Elenco parametri

Parametro di selezione dell'unità di misura della temperatura (Predefinito = 0) INDIRIZZO MODBUS:40002

°C selezionata

°F selezionata

Parametro di abilitazione del separatore decimale (Predefinito = 0) INDIRIZZO MODBUS:40003

Disabilita.

Abilita.

Nota: Se il tipo di ingresso del sensore è selezionato come J, K, PT-100 o PT-1000 (BC = 05, 10, 11 o 14) il parametro PnE diventa passivo e non può essere modificato.

Isteresi parametro per l'uscita del compressore (Predefinito = 1) INDIRIZZO MODBUS: 40004

da 1 a 20°C per NTC (-50°C, 100°C) o PTC (-50°C, 150°C) o di tipo J TC (0°C, 800°C) o di tipo K TC (0°C, 1000°C o di tipo PT-100 (-50°C, 400°C) o di tipo PT-1000 (-50°C, 400°C) o di tipo PT-100 (-20°C, 100°C),

da 1 a 36°F per NTC (-58°F, 212°F) o PTC (-58°F, 302°F) o di tipo J TC (32°F, 1472°F) o di tipo K TC (32°F, 1830°F) o di tipo PT-100 (-58°F, 752°F) o di tipo PT-1000 (-58°F, 752°F) o di tipo PT-100 (-4°F, 212°F)

da 0.1 a 10.0°C per NTC(-50.0°C,100.0°C) o PTC (-50.0°C,150.0°C)

o PT-100 (-19.9°C, 99.9°C), da 0.1 a 18.0°F per NTC (-58.0°F, 212.0°F) o PTC (-58.0°F, 302.0°F) o PT-100 (-4.0°F, 212.0°F),

Nell'algoritmo di controllo ON/OFF, si tenta di mantenere il valore di temperatura uguale al valore impostato aprendo o chiudendo l'ultimo elemento di comando.

Sistema controllato ON/OFF, il valore di temperatura oscilla continuamente. Il periodo di oscillazione del valore di temperatura o l'ampiezza intorno al valore impostato varia a seconda del sistema controllato. Per ridurre il periodo di oscillazione del valore di temperatura, si forma una zona di soglia al di sotto o intorno al valore impostato e questa zona viene definita isteresi.

Temperatura

Parametro del valore minimo impostato per la temperatura (predefinito = valore minimo della scala del dispositivo) INDIRIZZO MODBUS: 40005

Il valore di temperatura impostato non può essere inferiore a questo valore.

Questo valore del parametro può essere impostato dal valore minimo della scala del dispositivo al valore massimo impostato del parametro di temperatura.

Parametro del valore massimo impostato per la temperatura (Predefinito = valore massimo della scala del dispositivo) INDIRIZZO MODBUS: 40006

Il valore di temperatura impostato non può essere superiore a questo valore.

Questo valore del parametro può essere impostato dal valore minimo impostato del parametro di temperatura 5uL al valore massimo della scala del dispositivo

Parametro sensore offset (Predefinito = 0) INDIRIZZO MODBUS:40007

da -20 a 20 °C per NTC(-50°C, 100°C) o PTC(-50°C, 150°C) o di tipo J TC (0°C,800°C) o di tipo J TC (0°C,1000°C) o PT-100(-50°C, 400°C) o PT-1000 (-50°C, 150°C) o PT-100 (-20°C, 100°C),

da -36 a 36 °F per NTC(-58°F, 212°F) o PTC(-58°F, 302°F) o di tipo J TC (32°F, 1472°F) o

o di tipo K TC (32°F, 1830°F) o PT-100(-58°F, 752°F) o PT-1000(-58°F, 752°F) o PT-100(-4°F, 212°F),

da -10.0 a 10.0°C per NTC(-50.0°C,100.0°C) o PTC(-50.0°C,150.0°C) o

Ritardo del controllo della temperatura all'accensione (Predefinito = ONDIRIZZO MODBUS:40008

Può essere regolato da 0 to 99 minuti.

Parametro tempo di cottura (Timer) (Predefinito = 45 ) INDIRIZZO MODBUS: 40009

Può essere regolato da 1 to 999 minuti. Quando è 1, – – può essere visualizzato premendo il pulsante di decremento sul display. Quindi viene selezionato il controllo manuale. Nel controllo manuale, l'utente può avviare e fermare il controllo della temperatura con il pulsante ON/OFF per la cottura o l'ingresso start/stop del tempo di cottura.

Selezione del controllo della temperatura e del tempo di cottura iniziale (Timer) Parametro (Predefinito =0) INDIRIZZO MODBUS: 40010

Il controllo della temperatura e il tempo di cottura (Timer) iniziano all'accensione.

Il controllo della temperatura inizia all'accensione. Il tempo di cottura (Timer) può essere avviato premendo il pulsante ON/OFF o quando l'ingresso start/stop del tempo di cottura viene chiuso.

Il controllo della temperatura e il tempo di cottura (Timer) possono essere avviati premendo il pulsante ON/OFF o quando l'ingresso start/stop del tempo di cottura viene chiuso.

Parametro delle condizioni di avvio del tempo di cottura (Predefinito = 0) INDIRIZZO MODBUS: 40011

Questo parametro può essere osservato se il tempo di cottura (Timer) 31.

Il tempo di cottura (Timer) si avvia premendo il pulsante ON/OFF o quando l'ingresso start/stop del tempo di cottura viene chiuso.

Il tempo di cottura (Timer) viene avviato quando la temperatura raggiunge il valore di processo impostato dopo aver premuto il pulsante ON/OFF o quando l'ingresso start/stop del tempo di cottura viene chiuso.

Parametro di selezione della continuità del controllo della temperatura (Predefinito = 0) INDIRIZZO MODBUS: 40012

Il controllo della temperatura può continuare o interrompersi in base alla selezione. Questo parametro può essere osservato se il tempo di cottura (Timer) 1

Funzionamento continuo: Il controllo della temperatura inizia dopo che il ritardo di avvio del controllo della temperatura all'accensione è scaduto e continua. Se il parametro di selezione della funzione buzzer è 1 o 5, alla fine del tempo di cottura, il buzzer interno (Timer) funziona per indicare che il tempo di cottura è finito.

Funzionamento interrotto: Il controllo della temperatura inizia dopo che il ritardo di avvio del controllo della temperatura all'accensione [PHd] è scaduto. Il controllo della temperatura può essere interrotto alla fine del tempo di cottura (Timer) o premendo il pulsante ON/OFF o quando l'ingresso start/stop del tempo di cottura è aperto. Il controllo della temperatura non si avvia finché il pulsante ON/OFF per la cottura non viene premuto nuovamente o quando l'ingresso start/stop del tempo di cottura viene chiuso nuovamente.

Parametro di selezione della funzione di allarme temperatura (Predefinito = 0) INDIRIZZO MODBUS: 40013

La funzione dell'allarme non è attiva.

Allarme assoluto selezionato. Se la temperatura è inferiore a e superiore a R.H., l'allarme è attivo.

L'allarme relativo è selezionato. L'allarme funziona secondo il valore impostato. Se la temperatura è inferiore (Imposta - EM) o superiore (Imposta + RH), l'allarme si attiva.

Parametro allarme minimo (Predefinito = tipo di ingresso scala minima) INDIRIZZO MODBUSS: 40014

Può essere regolato dal valore minimo della scala del dispositivo al valore massimo dell'allarme _UH .

Parametro di allarme massimo (Predefinito = scala massima del tipo di ingresso) MODBUS ADDRESS : 40015

Può essere regolato dal valore minimo dell'allarme al massimo della scala del dispositivo.

Parametro del tempo di ritardo dell'allarme (Predefinito = 0) INDIRIZZO MODBUS: 40016 Se si verifica un allarme, si può definire il ritardo con questo parametro. Può essere regolato da 0 to 99 minuti.

Parametro ritardo allarme temperatura dopo l'accensione (Predefinito = 0) INDIRIZZO MODBUS: 40017

Quando viene applicata per la prima volta l'alimentazione al dispositivo, questo ritardo deve essere esaurito perché si attivi l'allarme di temperatura. Può essere regolato da 0 to 99 minuti.

Parametro di selezione della funzione buzzer (Predefinito = 1) INDIRIZZO MODBUS:40018

Il buzzer non è attivo.

Il buzzer si attiva alla fine del tempo di cottura.

Il buzzer si attiva quando si verifica un allarme.

Il buzzer si attiva in caso di guasti del sensore dell'umidità.

Il buzzer si attiva alla fine del tempo di cottura, allarme o guasto del sensore.

Il buzzer si attiva in questo periodo tempo (Predefinito = ☐) INDIRIZZO MODBUS:40019

Se il valore del parametro di selezione della funzione buzzer buF =0, questo parametro non può essere rispettato. Il buzzer rimane attivo durante questo periodo di tempo. Può essere regolato da 1 to 99 minuti. Quando questo parametro è 1, se si preme il tasto di decremento, si osserva --- . In questa condizione il buzzer è attivo finché non viene premuto il tasto silenziatore del buzzer.

Parametro di protezione tasti (Predefinito = 0) MODBUS INDIRIZZO:40020

Non vi è alcuna protezione

Il tempo di cottura (Timer) non può essere modificato. ON/OFF della funzione di cottura non viene eseguito.

Il valore IMPOSTATO può essere modificato.

Il tempo di cottura (Timer) e il valore impostato non possono essere modificati. ON/OFF della funzione di cottura non viene eseguito.

Il tempo di cottura (Timer) e il valore impostato non possono essere modificati. ON/OFF della funzione di cottura non viene eseguito quando si preme il pulsante.

Parametro di selezione della modalità di comunicazione (Predefinito = 0) INDIRIZZO MODBUS:40021

Comunicazione PROKEY selezionata.

Comunicazione RS-485 selezionata.

Parametro ID slave (Predefinito = 1) INDIRIZZO MODBUS=40022

Parametro dell'indirizzo di comunicazione del dispositivo (da 1 a 247).

Password di accesso alla sezione di programmazione (Predefinito = 0) INDIRIZZO MODBUS:40023

Viene utilizzata per accedere alla sezione di programmazione. Può essere regolata da 0 to 9999. Se si seleziona 0, non viene richiesta la password.

6.3 Indirizzi Modbus dei parametri di stato del dispositivo (Leggere il registro ingressi)

INDIRIZZO MODBUS:30001

INDIRIZZO MODBUS:30002

INDIRIZZO MODBUS:30003

sensore

INDIRIZZO MODBUS:30004

INDIRIZZO MODBUS:30005

Valore di temperatura

Stato led: 0.bit °C Led, 6.bit Led uscita, 7.bit Led allarme,

13.bit Led programma, 14.bit Led imposta

Stato dispositivo: stato di allarme 0.bit

1.bit Stato buzzer

2.bit Stato di rottura del

Stato di uscita 0.Uscita bit

Tipo di dispositivo e versione del dispositivo

6.5 Grafici di funzionamento del regolatore di riscaldamento ESM3711HN

1- Quando il parametro del tempo di cottura HE ≥1, se la selezione del controllo della temperatura e l'avvio del tempo di cottura parametro PHS =0 (Il controllo della temperatura e il tempo di cottura inizia all'accensione) è selezionato;

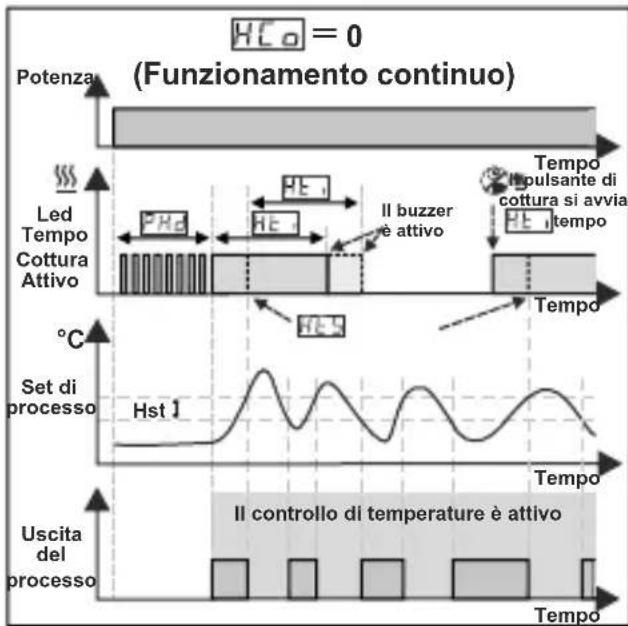

HCo = 0 (Funzionamento continuo) Potenza Led Tempo Cottura Attivo PHd HE He Tempo I am pulse di cottura si avvia tempo Il buzzer è attivo Tempo Set di processo Hst 1 Tempo Uscita del processo Il controllo di temperature è attivo Tempo

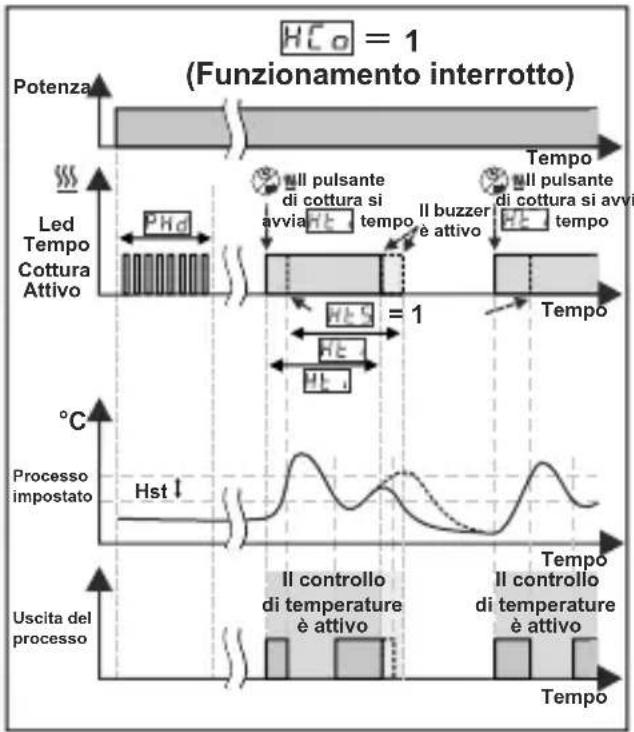

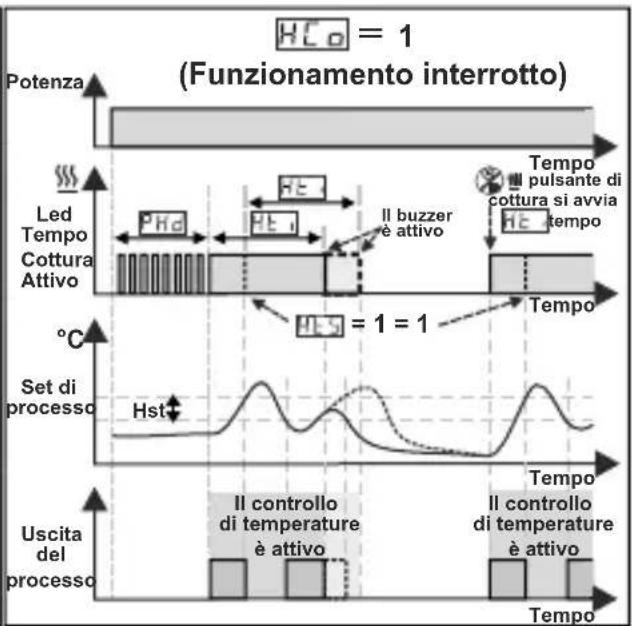

HCo = 1 (Funzionamento interrotto) Potenza Led Tempo Cottura Attivo Phc He Il buzzer è attivo Tempo pulsante di cottura si avvia tempo He = 1 = 1 Tempo Set di processo Hst Uscita del processo Il controllo di temperature è attivo Tempo Il controllo di temperature è attivo Tempo

2- Quando il parametro del tempo di cottura HE, 3 1, se la selezione del controllo della temperatura e l'avvio del tempo di cottura parametro PHS = 1 (Il controllo della temperatura inizia all'accensione. Il tempo di cottura (Timer) può essere avviato premendo il pulsante ON/OFF o quando l'ingresso start/stop del tempo di cottura viene chiuso) è selezionato.

6.5 Grafici di funzionamento del regolatore di riscaldamento ESM3711HN

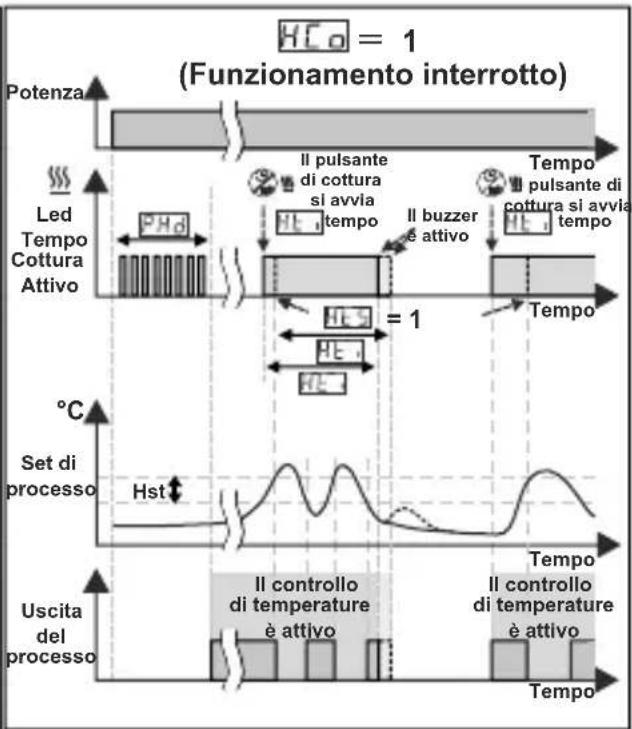

3- Quando il parametro del tempo di cottura HE, 3 1, se la selezione del controllo della temperatura e l'avvio del parametro del tempo di cottura PHS = 2 (Il controllo della temperatura e il tempo di cottura (Timer) possono essere avviati premendo il pulsante ON/OFF di cottura o quando l'ingresso start/stop del tempo di cottura si sta chiudendo) è selezionato;

4- Controllo manuale: se il tempo di cottura (Timer) Ht = ---

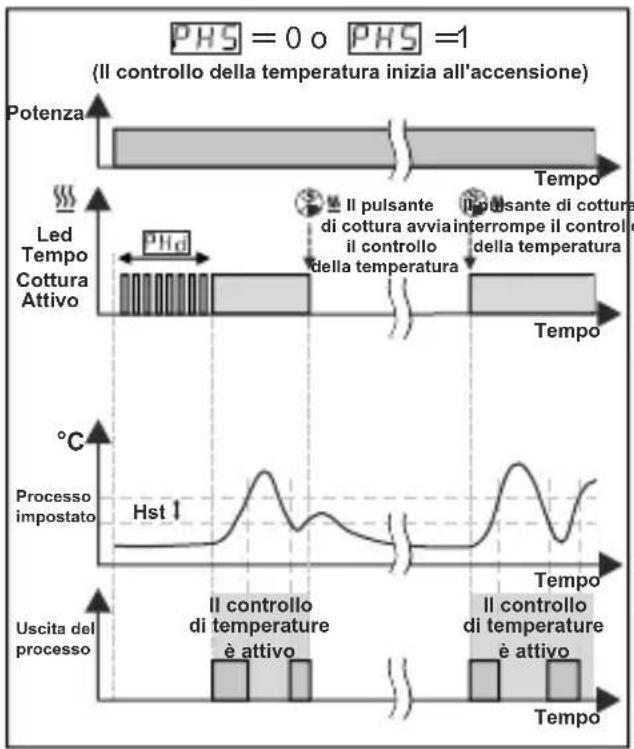

PHS = 0 o PHS =1 (Il controllo della temperatura inizia all'accensione) Potenza Tempo Led Tempo Cottura Attivo PHd Il pulsante di cottura avviainterrompe il controllo il controllo della temperatura Il pulsante di cottura il controllo della temperatura Tempo Tempo Processo impostato Hst 1 Tempo Uscita del processo Il controllo di temperature è attivo Il controllo di temperature è attivo Tempo

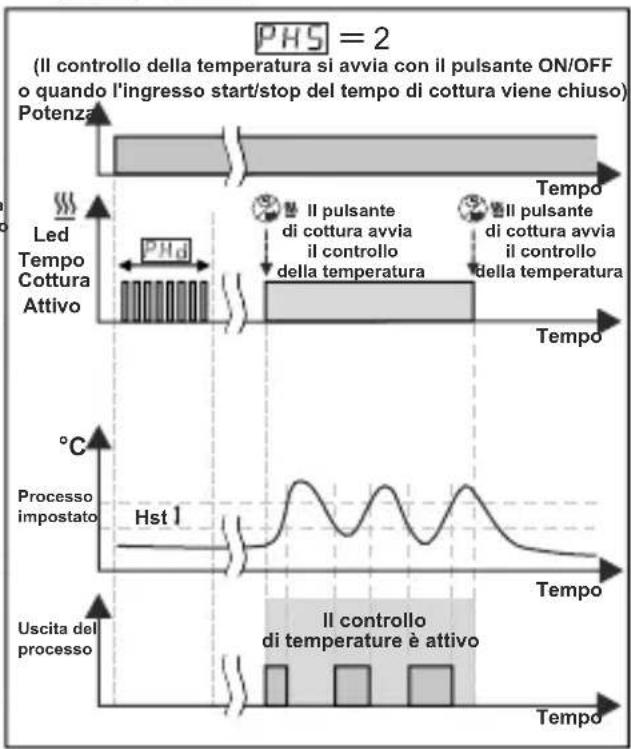

PHS = 2 (Il controllo della temperatura si avvia con il pulsante ON/OFF o quando l'ingresso start/stop del tempo di cottura viene chiuso) Potenza Tempo Led Tempo Cottura Attivo PHd Il pulsante di cottura avvia il controllo della temperatura Il pulsante di cottura avvia il controllo della temperatura Tempo Processo impostato Hst 1 Uscita del processo Tempo Il controllo di temperature è attivo Tempo

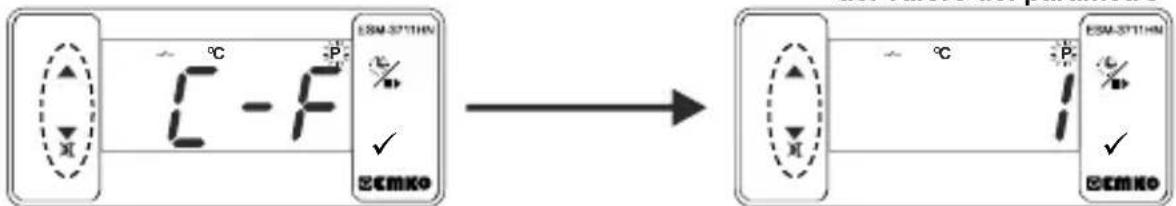

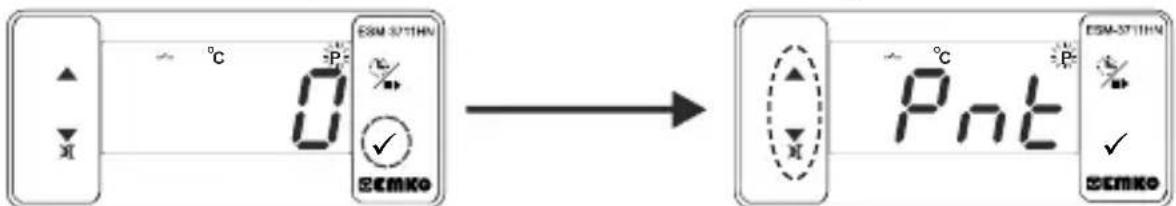

6.6 Avvio della modalità di programmazione, modifica e salvataggio dei parametri

Schermata operativa principale

28 - °C % ✓ SEM-3711HN SEM-3711HN P-G SEM-3711N % ✓ SEM-3711N

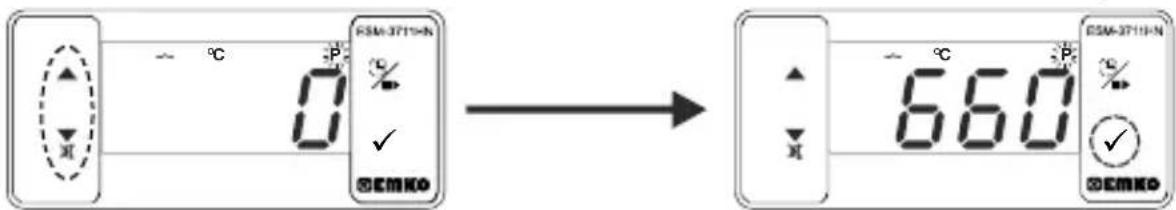

Premendo il pulsante IMPOSTA per 5 secondi, il led "P" inizia a lampeggiare. Se la modalità di programmazione con cui si immette la password è diversa da 0, verrà seguita la modalità di programmazione della schermata iniziale P r G.

Nota1: Se la password di accesso alla modalità di programmazione è 0, Si visualizza la schermata dell'unità di temperatura invece della schermata di programmazione P.C.

Schermata di accesso alla modalità di programmazione

Premere il pulsante OK per accedere alla schermata di immissione della password.

Schermata di immissione della password

0 - °C PSM-37115N % ✓ SEMKO → - °C 660 - % ✓ SEMKO

Accedere alla modalità di programmazione accedendo alla password con i pulsanti di incremento e decremento.

Schermata di immissione della password

Premere il pulsante OK per l'immissione della password.

Nota2: Se la password di accesso per la modalità di programmazione è 0, sono accessibili solo tre parametri e i valori dei parametri possono essere modificati.

Schermata di programmazione

LSM-3711HN °C - F % ✓ ECMKO → LSM-3711HN °C - F % ✓ ECMKO

Premere il pulsante IMPOSTA per accedere al valore del parametro. Premere il pulsante incrementale per accedere al parametro successivo, premere il pulsante decremento per accedere al parametro precedente.

Selezione dell'unità di temperatura del valore del parametro

E5M-3711HM ℃ P % ✓ ECMHO

Modifica il valore con i pulsanti di incremento e decremento.

Selezione dell'unità di temperatura del valore del parametro

Premere il pulsante OK per salvare il parametro.

Parametro abilitazione separatore decimale

Premere il pulsante incrementale per accedere al parametro successivo, premere il pulsante decremento per accedere al parametro precedente.

Se non viene eseguita alcuna operazione in modalità di programmazione per 20 secondi, il dispositivo passa automaticamente alla schermata operativa principale.

7. Tempo di cottura (Timer) ON/OFF Funzionamento

Sulla schermata operativa principale, se il pulsante di cottura viene premuto per 3 secondi, il tempo di cottura (Timer) viene avviato e il led del tempo di cottura attivo si attiva. Quando il tempo di cottura (Timer) scorre se il pulsante di cottura viene premuto per 3 secondi, il tempo di cottura (Timer) termina e il led del tempo di cottura attivo si spegne.

Se il parametro di protezione del pulsante _rt =4 tempo di cottura (Timer) è ON/OFF il funzionamento inizia con la pressione del pulsante.

7.1 Tempo di cottura (Timer) ON/OFF Funzionamento con ingresso Start/Stop del tempo di cottura

Quando l'interruttore K collegato all'ingresso start/stop del tempo di cottura si chiude, il tempo di cottura (Timer) viene avviato e il led attivo del tempo di cottura si attiva. Quando il tempo di cottura (Timer) scorre se l'interruttore K si apre, il tempo di cottura (Timer) termina e il led del tempo di cottura attivo si spegne.

8. Specifiche

Tipo di dispositivo

Alloggiamento e Montaggio

Protezione contro gli impatti meccanici

Classe di protezione

Peso

Valutazioni ambientali

Temperatura di conservazione / funzionamento

Conservazione / Umidità di funzionamento

Installazione

Categoria di sovratensione

Grado di inquinamento

Condizioni operative

Tensione di alimentazione e potenza

Ingresso sensore di temperatura

Tipo di ingresso NTC

Tipo di ingresso PTC

Tipo di ingresso termocoppia

Tipo di ingresso termoresistenza

Precisione

Compensazione del giunto freddo

Protezione dalla rottura del sensore

Ciclo di campionamento

Modulo di controllo

Uscite a relè

Uscita opzionale driver SSR

Display

LED

Buzzer interno

Approvazioni

: Regolatore di riscaldamento

: 76 mm x 34,5 mm x 71 mm alloggiamento in plastica per montaggio a pannello. Il taglio del pannello è 71x29mm.

: 1 Joule (IK06)

: Ip65 anteriore, Ip20 posteriore.

: circa 0,20 Kg.

: Standard, per interni a un'altitudine inferiore ai 2000 metri senza condensazione di umidità.

: da -40 °C a +80 C / da -30 C a +80 C

: 90 % max. (Nessuna condensazione)

: installazione fissa

: Il, ufficio o posto di lavoro, nessun inquinamento conduttivo

: continua

: 100-240V\~ ( -%15, +%10) 50/60Hz - 2.5VA

: 230V\~(‰15) 50/60Hz - 2.5VA

: 115V\~(‰15) 50/60Hz - 2.5VA

: 24V\~( %15) 50/60Hz - 2.5VA

: 24V( %15) 50/60Hz - 2.5VA

:10 - 30V=2.5W

: NTC, PTC, TC, RTD

: NTC (10 kΩ @25 °C)

: PTC (1000 Ω @25 °C )

: J, K (IEC584.1) (ITS 90)

: PT-100, PT-1000 (IEC751) (ITS 90)

± 1 % dell'intera scala per la termoresistenza

Automaticamente ± 0.1°C / ± 1°C

Di classe superiore

3 campioni al secondo

ON / OFF

16(8) A@250 V ∼ per carico resistivo (uscita compressore)

(Durata elettrica: 100.000 commutazioni a pieno carico)

: massimo 20mA, massimo 17V=

: Display a LED da 14 mm Rosso a 4 cifre

: S (verde), P (verde), °C (giallo), °F(giallo),

uscita compressore (rosso), uscita riscaldamento (rosso)

: 383dB

: EAC, C€, UK CA

9. Messaggi di errore nella centralina di riscaldamento ESM-3711HN

1-56r Schermata lampeggiante

Guasto del sensore. Il collegamento del sensore è errato o non c'è alcun collegamento del sensore. Se il parametro di selezione della funzione buzzer buF è a 3 o 4, il buzzer interno inizia a funzionare.

2- Valore della schermata principale lampeggiante.

Esempio: Se il parametro di selezione della funzione di allarme ^815 nella sezione di programmazione è 1 (Allarme assoluto) e il parametro di allarme massimo ^400H è 50, quando la temperatura è superiore a 50°C, il valore sulla schermata inizia a lampeggiare. Anche il parametro di selezione della funzione buzzer ^60F è a 2 o 4, allora il buzzer interno si attiva.

5.1 E8M-3711HN % ✓

10.Accessori opzionali

1. Modulo RS-485

Interfaccia di comunicazione RS-485

2.Modulo di programmazione PROKEY

Il dispositivo viene programmato (Upload o Download) utilizzando I parametri.

11. Informazioni per gli ordini

A	Tensione di alimentazione
1	100-240V~ (-%15, +%10) 50/60Hz - 2.5VA
2	24V~ (±%15) 50/60Hz - 2.5VA
3	24V~ (±%15) 50/60Hz - 2.5VA
4	115V~ (±%15) 50/60Hz - 2.5VA
5	230V~ (±%15) 50/60Hz - 2.5VA
8	10 - 30 V ---2.5W
9	Cliente
BC	Input Type	Scale(°C)
05	J ,Fe CuNi IEC584.1(ITS90)	0°C/32°F ; 800°C/1472°F
10	K ,NiCr Ni IEC584.1(ITS90)	0°C/32°F ; 999°C/1830°F
11	PT 100, IEC751(ITS90)	-50°C/-58°F ; 400°C/752°F
09	PT 100, IEC751(ITS90	-19.9°C/-4°F ; 99.9°C/212°F
14	PT 1000, IEC751(ITS90)	-50°C/-58°F ; 400°C/752°F
13	PT 1000, IEC751(ITS90	-19.9°C/-4°F ; 99.9°C/212°F
12	PTC (Not-1)	-50°C/-58°F ; 150°C/302°F
18	NTC (Not-1)	-50°C/-58°F ; 100°C/212°F

E	Uscita-1
1	Uscita a relè (16(8) A@250 V ∼,con carico resistivo, 1 NO )
2	Uscita driver SSR (massimo 20m, massimo 17V--- )
V	Temperatura. Sensore fornito con ESM-3711HN
0	Nessuno
1	PTC-M6L40.K1.5 (Sonda aria PTC con cavo in silicone da 1,5 mt)
2	PTCS-M6L30.K1.5.1/8" (Sonda per liquidi PTC cavo in silicone da 1,5 mt)
3	NTC-M5L20.K1.5 (Sensore NTC, stampato termoplastico con cavo da 1,5 m per applicazioni di raffreddamento)
4	NTC-M6L50.K1.5 (sensore NTC, custodia in acciaio inox con 1,5 m di cavo per applicazioni di raffreddamento)
9	Cliente

Vac, Vdc Vdc o Vac possono essere applicati

Tutte le informazioni relative all'ordine del regolatore di riscaldamento ESM-3711HN sono riportate nella tabella qui sopra. L'utente può creare la configurazione adeguata del dispositivo in base alle informazioni e codici nella tavolo e convertirla nei codici d'ordine. In primo luogo, deve essere determinata la tensione di alimentazione, poi le altre specifiche. Si prega di compilare gli spazi vuoti del codice d'ordine in base alle proprie esigenze. Si prega di contattarci nel caso le vostre esigenze siano fuori dagli standard.

Nota-1: Se il tipo di ingresso è selezionato come PTC o NTC (BC= 12, 18), il sensore di temperatura viene fornito con il dispositivo. Per questo motivo, se il tipo di ingresso è selezionato come PTC, il tipo di sensore (V = 0,1 o 2) o se il tipo di ingresso è selezionato come NTC, il tipo di sensore (V = 0,3 o 4) deve essere dichiarato nelle informazioni dell'ordine.

Grazie mille per aver scelto di utilizzare i prodotti Emko Elektronik, visitate la nostra pagina web per scaricare il manuale utente dettagliato.

Il tuo partner tecnologico

www.emkoelektronik.com.tr
