Produkttyp	Temperaturregler (Heizungsregler)
Marke	Emko
Modell	ESM3711HN
Gehäuseabmessungen	76 x 34,5 x 71 mm
Ausschnitt für Schalttafel	71 x 29 mm
Gewicht	Ca. 0,20 kg
Spannungsversorgung	100-240 V~ (±15 %) 50/60 Hz, 2,5 VA (Standard); andere Spannungen optional: 24 V~, 115 V~, 230 V~, 24 V=, 10-30 V=
Anzeige	Rote 4-stellige LED, Höhe 14 mm
LED-Anzeigen	S, P, °C, °F, Kompressorausgang (rot), Heizungsausgang (rot)
Sensoreingänge	NTC (10 kΩ bei 25 °C), PTC (1000 Ω bei 25 °C), Thermoelement J oder K (IEC584.1), PT-100 oder PT-1000 (IEC751) 2-Leiter
Regelungsart	EIN/AUS mit einstellbarer Hysterese
Ausgänge	Relais 16(8) A @ 250 V~ (ohmsche Last); optional SSR-Treiberausgang 20 mA max., 17 V=
Digitaleingang	Start/Stopp des Timers (potentialfreier Kontakt)
Timer (Garzeit)	1 bis 999 Minuten, einstellbar über Frontplatte
Alarme	Hohe/niedrige Temperatur, Alarmverzögerung, Sensorfehleralarm
Summer	Intern, ≥83 dB, einstellbar für Garzeitende, Alarm, Sensorfehler
Kommunikation	Modbus RTU über RS-485 (optional) oder ProKey
Schutz	Passwort für Programmierzugriff; Schutzmenü (Sperre Sollwert, Timer usw.)
Gehäuseschutz	IP65 Frontseite, IP20 Rückseite
Schlagfestigkeit	1 Joule (IK06)
Betriebsbedingungen	Innenraum, Höhe < 2000 m, Feuchtigkeit ≤90 % rF ohne Kondensation
Betriebstemperatur	-30 bis 80 °C
Lagertemperatur	-40 bis 80 °C
Genauigkeit	±1 % vom Endwert (Widerstandsthermometer)
Abtastzyklus	3 Abtastungen pro Sekunde
Garantie	2 Jahre
Normen	CE, UKCA, EAC
Wartung	Gehäuse mit einem mit Ethylalkohol oder Wasser getränkten Tuch reinigen. Keine Lösungsmittel wie Benzin oder Trichlorethylen verwenden.
Sicherheit	Installation durch qualifizierten Techniker; Spannung vor Eingriffen abschalten; externen Sicherung verwenden; nicht in explosionsgefährdeter Atmosphäre verwenden.
Optionales Zubehör	RS-485-Modul, Programmiermodul ProKey

Häufig gestellte Fragen - ESM3711HN Emko

Was sind die Temperaturbereiche für jeden Sensortyp?

Die Bereiche hängen vom Eingangstyp ab: NTC (-50 bis 100 °C), PTC (-50 bis 150 °C), Thermoelement J (0 bis 800 °C), K (0 bis 999 °C), PT-100 (-50 bis 400 °C oder -19,9 bis 99,9 °C mit Dezimalstelle), PT-1000 (-50 bis 400 °C oder -19,9 bis 99,9 °C).

Wie stelle ich die Solltemperatur ein?

Drücken Sie im Hauptbildschirm die SET-Taste. Die S-LED leuchtet auf und die Solltemperatur wird angezeigt. Mit den Tasten ▲ und ▼ ändern Sie den Wert, drücken Sie erneut SET zum Bestätigen. Der Sollwert muss zwischen den minimalen und maximalen Grenzwerten liegen (Parameter 5uL und 5uH).

Wie starte ich den Timer (Garzeit)?

Drücken Sie im Hauptbildschirm 3 Sekunden lang auf die Gartaste (Uhrensymbol). Die Garzeit-LED leuchtet auf. Zum Stoppen erneut 3 Sekunden drücken. Der Timer kann auch über den externen Digitaleingang gesteuert werden (geschlossener Kontakt = Start).

Was tun bei blinkender Anzeige oder Fehlercode?

Eine blinkende Anzeige zeigt einen Alarm an. '5br' blinkt bei Sensorfehler (falscher Anschluss oder fehlender Sensor). Wenn die Temperatur die Alarmschwellen überschreitet, blinkt der Wert. Der Summer kann gemäß Parameter buF aktiviert werden. Überprüfen Sie die Anschlüsse und die Alarmeinstellungen.

Wie konfiguriere ich einen Hoch- oder Niedrigtemperaturalarm?

Stellen Sie im Programmiermodus den Parameter RLS auf 1 (absoluter Alarm) oder 2 (relativer Alarm). Für absoluten Alarm definieren Sie die Grenzen HUL (min) und HuH (max). Für relativen Alarm definieren Sie die Abweichungen RωL (unter Sollwert) und RωH (über Sollwert). Der Alarm wird ausgelöst, wenn die Temperatur diese Schwellen überschreitet.

Wie schütze ich die Einstellungen mit einem Passwort?

Stellen Sie den Parameter PrS (Passwort für die Programmierung) auf einen Wert von 1 bis 9999. Bei PrS=0 wird kein Passwort verlangt. Um in den Programmiermodus zu gelangen, drücken Sie 5 Sekunden lang SET und geben dann den Code ein. Der Parameter Prt ermöglicht das Sperren der Sollwert- und/oder Timeränderung.

Welche Sensortypen sind mit dem ESM3711HN kompatibel?

Der Regler akzeptiert NTC (10kΩ), PTC (1kΩ), Thermoelemente Typ J und K (IEC584.1) sowie PT-100 und PT-1000 2-Leiter-Widerstandsthermometer (IEC751). Der Typ wird über den Parameter BC im Bestellcode oder in der Programmierung ausgewählt.

Wie verwende ich die ProKey-Funktion?

Der ProKey ermöglicht die Übertragung von Parametern zwischen dem Gerät und einem Programmier-Schlüssel. Um Parameter vom Gerät auf den ProKey zu laden, stecken Sie den Schlüssel ein und drücken Sie ▼ (wenn PrC=0). Um Parameter vom ProKey auf das Gerät zu laden, schalten Sie das Gerät aus, stecken Sie den Schlüssel ein und schalten Sie es wieder ein. Die Übertragung erfolgt automatisch.

Welche Versorgungsspannung und welchen Sicherheitsvorkehrungen sind zu beachten?

Die Standardversorgung ist 100-240 V~ (±15 %) 50/60 Hz, 2,5 VA. Andere Spannungen sind optional erhältlich (24 V~, 24 V= usw.). Das Gerät hat keinen eingebauten Schalter oder Sicherung: Es muss ein zweipoliger Schalter und eine externe Sicherung (1 A T) in der Phase hinzugefügt werden. Beachten Sie die auf dem Etikett angegebene Spannung.

Wie reinige ich den Regler?

Verwenden Sie ein weiches Tuch, das mit Ethylalkohol oder Wasser getränkt ist, um das Kunststoffgehäuse zu reinigen. Verwenden Sie niemals kohlenwasserstoffhaltige Lösungsmittel (Benzin, Trichlorethylen), da diese das Gehäuse beschädigen können. Trennen Sie die Stromversorgung vor der Reinigung.

BEDIENUNGSANLEITUNG ESM3711HN Emko

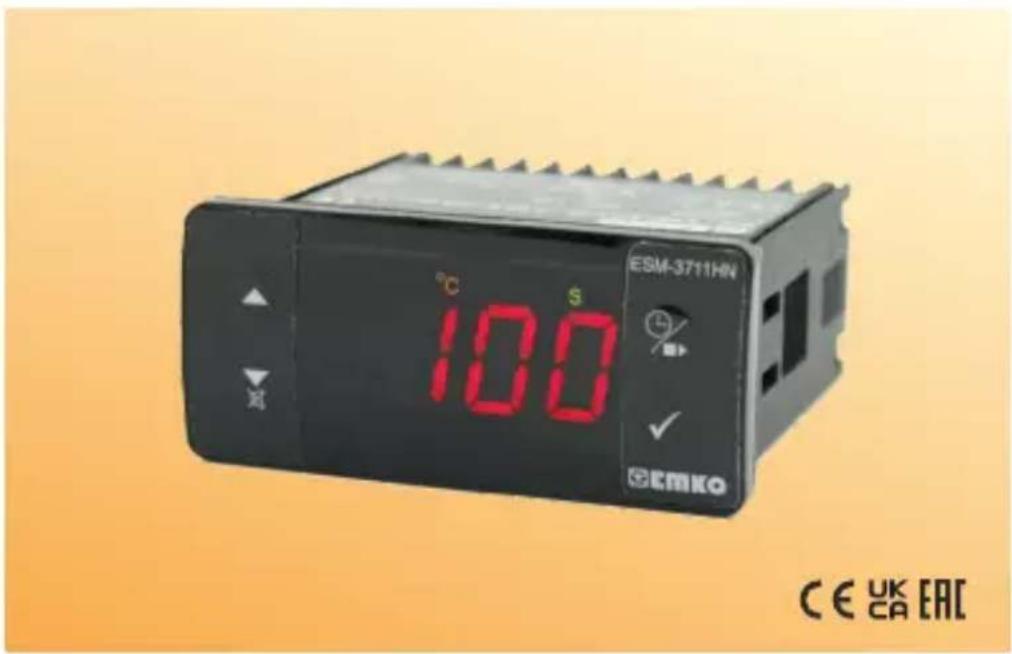

ESM-3711HN 77 x 35 DIN-Größe Digital, EIN/AUS Temperaturregler

- 4-stellige Anzeige

- NTC Eingang oder PTC Eingang oder

J Typ Thermoelement-Eingang oder, K Typ Thermoelement-Eingang oder, PT-100 Zweileitereingang oder, PT-1000 Zweileitereingang (Muss der Reihenfolge nach bestimmt werden.)

- EIN/AUS Temperaturregelung

- Einstellbares Temperaturoffset

- Obere und untere Sollwertbegrenzung

- Relais oder SSR-Treiberausgang

- Digitaleingabe (Kochzeit Start/Stopp-Eingabe)

- Einstellbare Kochzeit über Bedienfeld

- Temperaturregelung gemäß Kochzeit (Timer)

- Benutzer kann das Starten der Kochzeit (Timer) bei Erreichen des Temperatursollwerts wählen

- Temperaturregelung mit manueller Heizfunktion

- Alarmparameter

- Einstellbarer interner Summer für Kochzeit, Sensordefekt und Alarmstatus.

- Tastenschutz

- Passwortschutz für Programmierbereich

- Installationsparameter über Prokey

- Fernzugriff, Datenerfassung und Steuerung mit Modbus RTU

- CE-Kennzeichnung gemäß Europäischen Normen

1. Einleitung

Die Heizungsregler der Serie ESM-3711HN dienen zur Messung und Steuerung der Temperatur. Dank ihrer einfachen Handhabung, Ein/Aus-Steuerungsform und Kochzeiteigenschaften sind sie in vielen Anwendungen einsetzbar:

Anwendungsbereiche Anwendungen

Glas Heizen

Lebensmittel Backöfen

Kunststoff Brutschränke

Petrochemie Speicher

Textil Automatisierte Klimaanlagen

Maschinenfertigungsindustrie usw... usw...

1.1 Umgebungsbedingte Leistungsfähigkeit

Betriebstemperatur : -30 bis 80 °C

Max. Luftfeuchtigkeit bei Betrieb : 90% Rh (nicht kondensierend)

Höhe : Bis zu 2000 m.

Verbotene Bedingungen:

Korrosive Atmosphäre

Explosionsfähige Atmosphäre

Heimbereich (Das Gerät ist nur für industrielle Anwendungen)

1.2 Allgemeine Spezifikationen

Standard

230V～(±%15) 50/60Hz

Optionale Versorgungsspannung

100-240V～(±%15) 50/60Hz,

115 V\~(±%15) 50/60Hz,

24 V\~(±%15) 50/60Hz,

24 V\~(±%15) 50/60Hz,

10 - 30 V =

NTC, PTC,

J oder K Typ TC

2-Leiter PT-100

2-Leiter PT-1000

Kochzeit (Timer)

Start/Stopp-Eingang

ESM-3711HN

Stromversorgungs- eingang

Temperatursensor- eingang

Digitale Eingabe

Standard

Ausgang-1 (Relaisausgang)

Optional

Ausgang-1 (SSR-Treiber-Ausgang)

Steuerausgang Alarmausgang

Steuerausgang Alarmausgang

Heizfunktion EIN/AUS-Betrieb

1.3 Installation

Eine Sichtprüfung dieses Produkts auf mögliche Transportschäden wird vor der Installation empfohlen. Es liegt in Ihrer Verantwortung dafür zu sorgen, dass qualifizierte Maschinenbau- und Elektrotechniker dieses Produkt installieren.

Bei Gefahr eines schweren Unfalls durch Ausfall oder Defekt dieser Einheit, schalten Sie das System aus und trennen Sie die elektrische Verbindung des Geräts vom System.

Die Einheit wird normalerweise ohne Stromschalter oder Sicherung geliefert. Verwenden Sie Netzschalter und Sicherung nach Bedarf.

Stellen Sie sicher, dass Sie die Nennversorgungsspannung verwenden, um die Einheit vor Schäden zu schützen und einen Ausfall zu verhindern.

Lassen Sie den Strom abgeschaltet, bis die gesamte Verkabelung abgeschlossen ist, damit Stromschläge und Probleme mit dem Gerät verhindert werden können.

Versuchen Sie niemals die Einheit zu zerlegen, zu verändern oder zu reparieren.

Die Manipulierung des Geräts kann zu Fehlfunktion, Stromschlag oder Brand führen.

Verwenden Sie die Einheit nicht in brennbaren oder explosionsgefährdeten gashaltigen Atmosphären.

Beim Einsetzen des Geräts in die Öffnung der Metallplatte während der mechanischen Installation, können Metallgrate Verletzungen an den Händen verursachen. Seien Sie vorsichtig.

Die Montage des Produkts in einem System muss mit dessen Befestigungsklammern erfolgen. Führen Sie die Montage des Geräts nicht mit ungeeigneten Befestigungsklammern durch. Achten Sie darauf, dass das Gerät während der Montage nicht herunterfällt.

Es liegt in Ihrer Verantwortung, wenn das Gerät auf eine nicht in dieser Bedienungsanleitung vorgeschriebenen Art und Weise benutzt wird.

1.4 Garantie

EMKO Elektronik garantiert, dass das gelieferte Gerät keinerlei Material- oder Verarbeitungsmängel aufweist. Diese Garantie beschränkt sich auf einen Zeitraum von zwei Jahren. Die Garantiezeitbeginnt mit dem Lieferdatum. Diese Garantie ist gültig, wenn die im Garantieschein und in der Bedienungsanleitung festgelegten Pflichten und Verantwortlichkeiten vollständig durch den Kunden erfüllt werden.

1.5 Wartung

Reparaturen dürfen nur von geschultem Fachpersonal durchgeführt werden. Trennen Sie das Gerät von der Stromversorgung, bevor Sie Innenteile manipulieren. Reinigen Sie das Gehäuse nicht mit Kohlenwasserstoff-Lösemitteln (Benzin, Trichloräthylen usw.). Die Verwendung dieser Lösemittelkann die mechanische Zuverlässigkeit des Geräts beeinträchtigen. Verwenden Sie ein mit Ethylalkohol oder Wasser angefeuchtetes Tuch, um das externe Kunststoffgehäuse zu reinigen.

1.6 Herstellerfirma

Herstellerinformationen

Emko Elektronik Sanayi ve Ticaret A.Ş.

Informationen zum Reparatur- und Wartungsservice:

Emko Elektronik Sanayi ve Ticaret A.Ş.

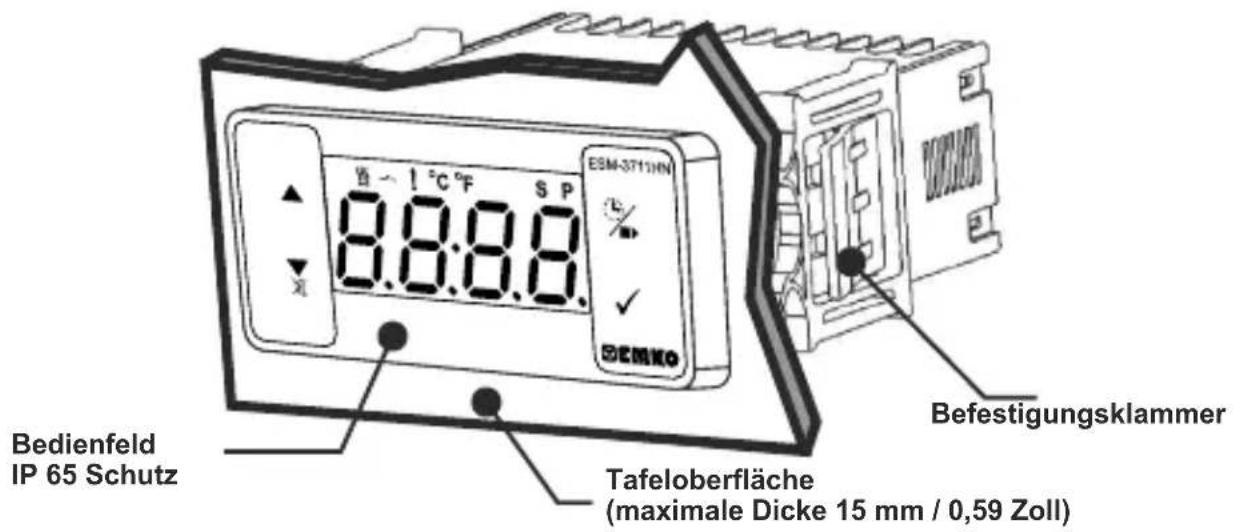

2. Allgemeine Beschreibung

Bedienfeld IP 65 Schutz Tafeloberfläche (maximale Dicke 15 mm / 0,59 Zoll) Befestigungsklammer 8.8:8.8 ESM-3713HN ✓ DEMO

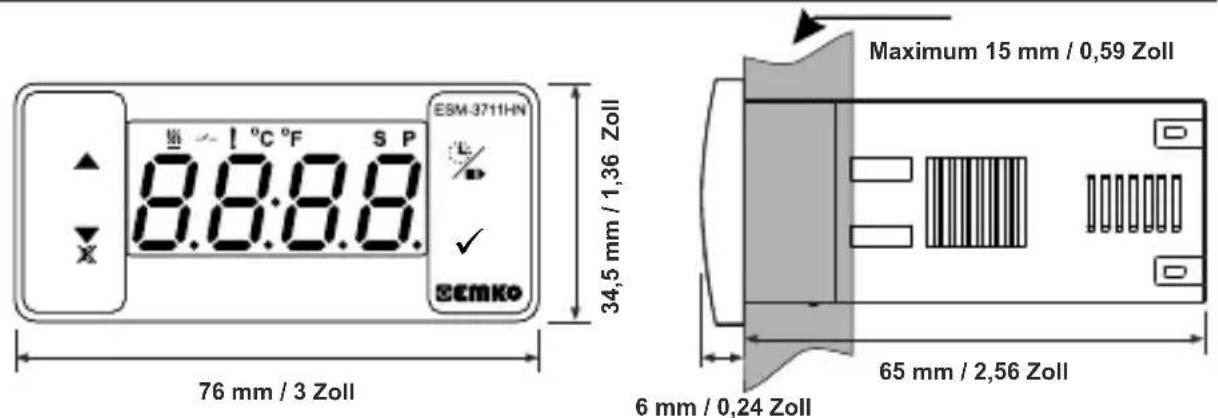

2.1 Frontansicht und Abmessungen des ESM-3711HN Temperaturreglers

E5M-3711HN 8.8:8.8 76 mm / 3 Zoll 34,5 mm / 1,36 Zoll Maximum 15 mm / 0,59 Zoll 6 mm / 0,24 Zoll 65 mm / 2,56 Zoll

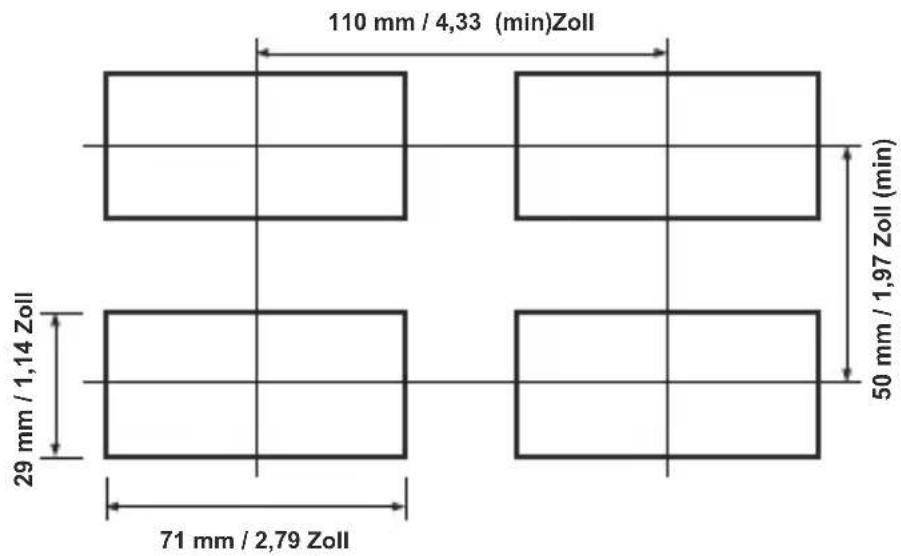

2.2 Tafelausschnitt

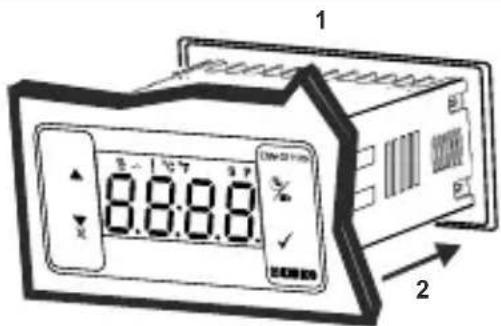

2.3 Tafeleinbau

1 8.8.8.0 0.0000 2

1-Bevor Sie das Gerät in Ihre Tafel einbauen, stellen Sie sicher, dass der Ausschnitt die richtige Größe hat.

2-Setzen Sie das Gerät durch den Ausschnitt ein. Wenn die Befestigungsklammern an der Einheit sind, ziehen Sie sie heraus, bevor Sie die Einheit in die Tafel einführen.

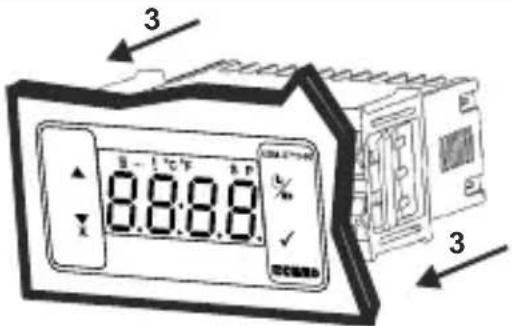

3 8 - 1 °C F 8.8.8.0 3

3-Stecken Sie die Befestigungsklammern in die Befestigungsbuchsen an der linken und rechten Seite des Geräts und fixieren Sie das Gerät vollständig an der Tafel, bis es einrastet.

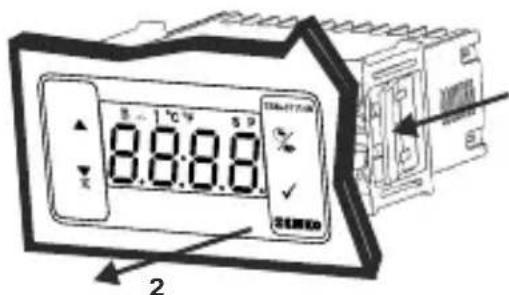

2.4 Ausbauen aus der Tafel

8.8.8 2

1-Ziehen Sie Befestigungsklammern aus der linken und rechten Befestigungsbuchse heraus.

1 2-Ziehen Sie die Einheit durch die Vorderseite des Panels heraus.

Bevor Sie die Einheit aus der Tafel entnehmen, schalten Sie die Einheit und das verbundene System aus.

3. Über Prokey

UM PROKEY ZU VERWENDEN, MUSS DER WERT DES PrC-PARAMETERS „0“ SEIN. WENN PrC=1 UND DIE ▼ TASTE GEDRÜCKT WIRD, WIRD DIE Err MELDUNG ANGEZEIGT. 10 SEKUNDEN SPÄTER SCHALTET DAS GERÄT ZUM HAUPTBETRIEBSBILDSCHIRM ZURÜCK. SIE KÖNNEN ABER AUCH DIE EINSTELL-TASTE DRÜCKEN, UM ZUM HAUPTBETRIEBSBILDSCHIRM ZURÜCKZUSCHALTEN. HERUNTERLADEN VOM GERÄT AUF PROKEY

1. Das Gerät wird mit Hilfe der Parameter programmiert.
2. Schalten Sie das Gerät ein, stecken Sie PROKEY ein und drücken Sie die ▼-Taste. Die UPL Meldung wird angezeigt. Wenn der Ladevorgang abgeschlossen ist, wird die End Meldung angezeigt.
3. Drücken sie eine beliebige Taste, um zum Hauptbetriebsbildschirm zurückzukehren.
4. Entfernen Sie den PROKEY.

HINWEIS: Die Erm Meldung wird angezeigt, wenn ein Fehler während der Programmierung auftritt. Wenn Sie neu laden möchten, stecken Sie PROKEY ein und drücken Sie die ▼-Taste. Wenn Sie beenden wollen, entfernen Sie PROKEY und drücken Sie die ▼-Taste. Das Gerät schaltet zum Hauptbetriebsbildschirm zurück.

HERUNTERLADEN VON PROKEY AUF DAS GERÄT

1. Schalten Sie das Gerät aus.
2. Stecken Sie PROKEY ein und schalten Sie dann das Gerät ein.
3. Sobald das Gerät eingeschaltet ist, werden die Parameterwerte in PROKEY automatisch auf das Gerät heruntergeladen. Zunächst wird die dOL Meldung angezeigt, und sobald der Ladevorgang abgeschlossen ist, wird die End Meldung angezeigt.
4. Nach 10 Sekunden beginnt das Gerät mit neuen Parameterwerten zu arbeiten.
5. Entfernen Sie den PROKEY.
   HINWEIS: Die Erm Meldung wird angezeigt, wenn ein Fehler während der Programmierung auftritt. Wenn Sie neu laden wollen, schalten Sie das Gerät aus, stecken Sie PROKEY ein und schalten Sie das Gerät wieder ein. Wenn Sie beenden wollen, entfernen Sie PROKEY und drücken Sie die ▼-Taste. Das Gerät schaltet zum Hauptbetriebsbildschirm zurück.

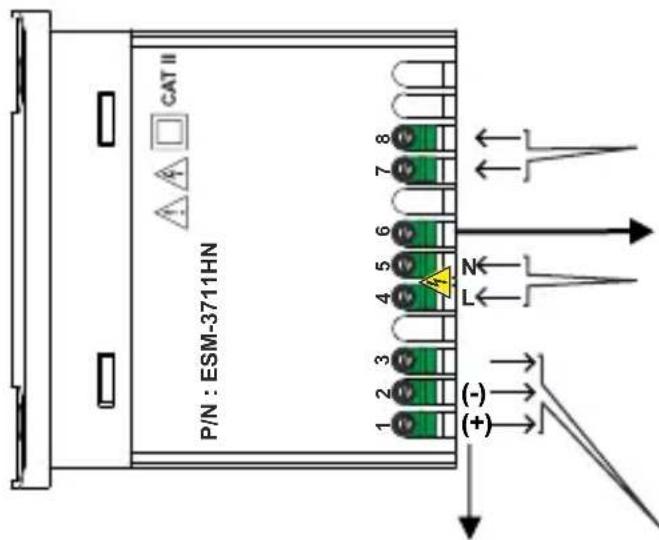

4. Elektrisches Anschlussschema

CAT II P/N : ESM-3711HN 1 2 3 4 5 6 7 8 (+) (-)

Temperatursensoreingang

Versorgungsspannungseingang

100-240V～±%15,±%10) 50/60Hz

230V\~ ± %15) 50/60Hz

115V\~ ± %15) 50/60Hz

24V\~ ‡%15) 50/60Hz

24V\~ ±%15) 50/60Hz

10...30 V=

Muss der Reihenfolge nach bestimmt werden.

Relais oder SSR-Ausgang

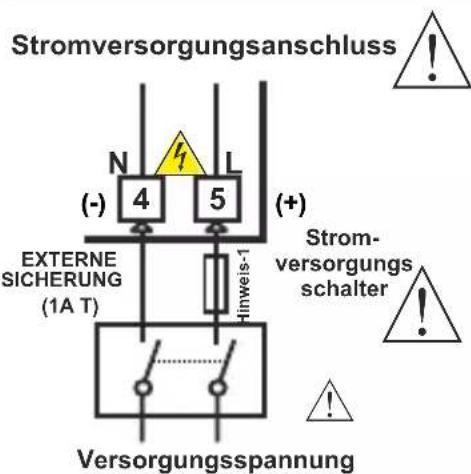

4.1 Versorgungsspannungseingangsanschluss des Geräts

Stromversorgungsanschluss N (-) 4 L 5 (+) EXTERNE SICHERUNG (1A T) Hinweis-1 Strom- versorgungs schalter Versorgungsspannung

Stellen Sie sicher, dass die Versorgungsspannung der auf dem Gerät angezeigten entspricht. Schalten Sie die Stromversorgung erst ein, nachdem alle elektrischen Anschlüsse vorgenommen wurden.

Der Versorgungsspannungsbereich muss der Reihenfolge nach bestimmt werden. Während der Installation des Geräts muss die Versorgungsspannung kontrolliert werden; es muss die geeignete Versorgungsspannung am Gerät angelegt werden.

Es gibt keinen Stromversorgungsschalter am Gerät. Ein Stromversorgungsschalter muss dem Versorgungsspannungseingang hinzugefügt werden. Der Stromschalter muss zweipolig sein, um Phase und Neutralleiter zu trennen. Der Ein/Aus-Zustand des Stromversorgungsschalters ist bei elektrischen Verbindungen sehr wichtig.

Externe Sicherung, die bei ∼Stromversorgungseingang auf Phasenverbindung sein muss.

Externe Sicherung, die bei --- Stromversorgungseingang auf (+) Verbindung sein muss.

Muss der Reihenfolge nach bestimmt werden.

Hinweis-1: Externe Sicherung wird empfohlen.

Hinweis-3: Versorgungskabel müssen den Anforderungen von IEC 60277 oder IEC 60245 entsprechen

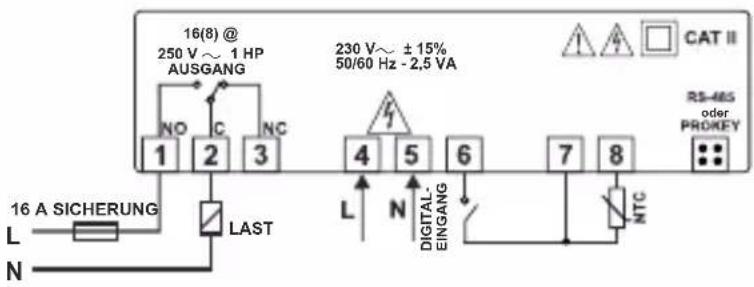

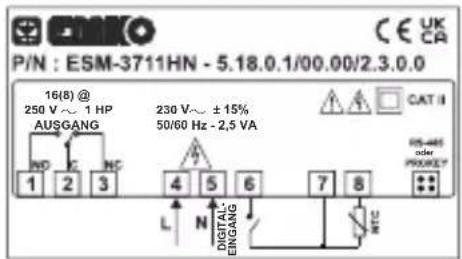

4.2 Gerätelabel und Verbindungsschema

230 V\~ VERBINDUNGSSCHEMA

P/N : ESM-3711HN - 5.18.0.1/00.00/2.3.0.0 16(8) @ 250 V ~ 1 HP AUSGANG 230 V ~ ± 15% 50/60 Hz - 2,5 VA CAT II L N DIGITAL- ENGANG 7 8 DR-AR oder PROKES*

16(8) @ 250 V ~ 1 HP AUSGANG NO C NC 1 2 3 16 A SICHERUNG L N LAST 230 V ~ ±15% 50/60 Hz - 2,5 VA CAT II RS-46S oder PROKEY L N DIGITAL- EINGANG 7 8 NTC

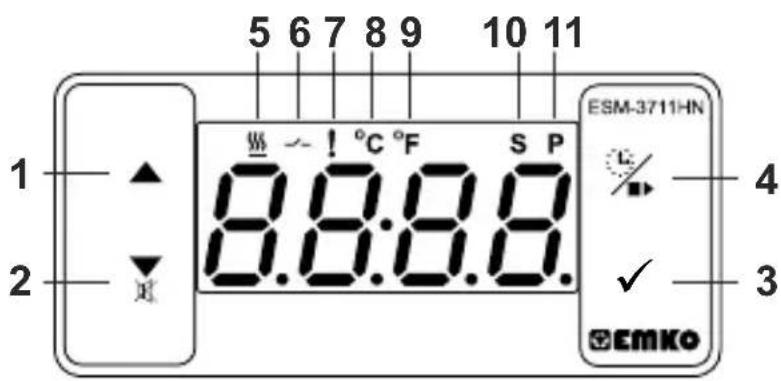

5. Bedienfelddefinition und Menü-Zugriff

5 6 7 8 9 10 11 1 ▲ 2 ▼ ESM-3711HN 4 ✓ 3 EMKO

TASTENDEFINITIONEN

1. Aufwärtstaste:

** Wird verwendet, um den Wert im Einstellbildschirm und im Programmiermodus zu erhöhen.

2. Abwärtstaste, Stummschalten des Summers und Taste zum Herunterladen auf Prokey:

** Wird verwendet, um den Wert im Einstellbildschirm und im Programmiermodus zu verringern.

** Wird verwendet, um den Summer stummzuschalten.

** Wenn Prc = 0, wird zum Herunterladen vom Gerät auf Prokey verwendet.

3. Einstelltaste:

** Im Hauptbetriebsbildschirm; bei Betätigung dieser Taste wird der Sollwert angezeigt. Der Wert kann mit den Aufwärts- und Abwärtstasten geändert werden. Beim Drücken der Enter-Taste wird der Wert gespeichert und man gelangt zurück zum Hauptbetriebsbildschirm.

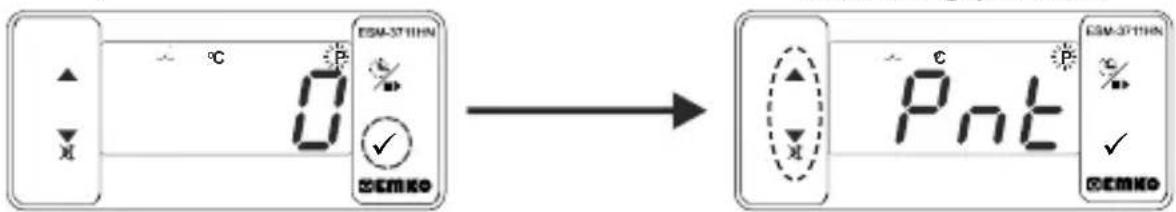

** Für den Zugriff auf den Programmierbildschirm; im Hauptbetriebsbildschirm, drücken Sie diese Taste für 5 Sekunden.

** Wird verwendet, um den Wert im Einstellbildschirm und im Programmierbildschirm zu speichern.

4. Kochtaste:

** Im Hauptbildschirm; bei Betätigung dieser Taste wird der Kochzeitwert angezeigt.

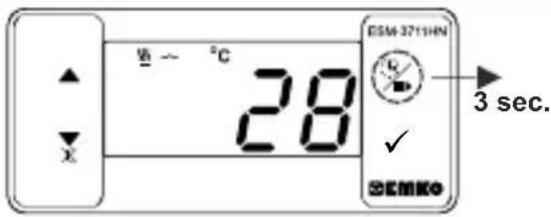

** Im Hauptbildschirm; wenn diese Taste für 3 Sekunden gedrückt wird, beginnt die Kochzeit.

LED-DEFINITIONEN

5. Kochzeit-LED:

** Diese Led zeigt an, dass die Kochzeit aktiv ist.

** Blinkt (5 Hz), während der Kochzeitwert eingestellt wird.

6. Ausgangs-LED:

** Diese LED zeigt an, dass die Heizungsregelung ausgewählt und das Prozessausgangsrelais aktiv ist.

7. Alarm-LED:

** Ist bei niedrigem und hohem Alarmzustand aktiv.

8. Celsius-LED:

** Zeigt an, dass das Gerät im °C-Modus ist.

9. Fahrenheit-LED:

** Zeigt an, dass das Gerät im F-Modus ist.

10. Einstell-LED:

** Zeigt an, dass das Gerät im Sollwert-Änderungsmodus ist.

11. Programm-LED:

** Blinkt im Programmiermodus.

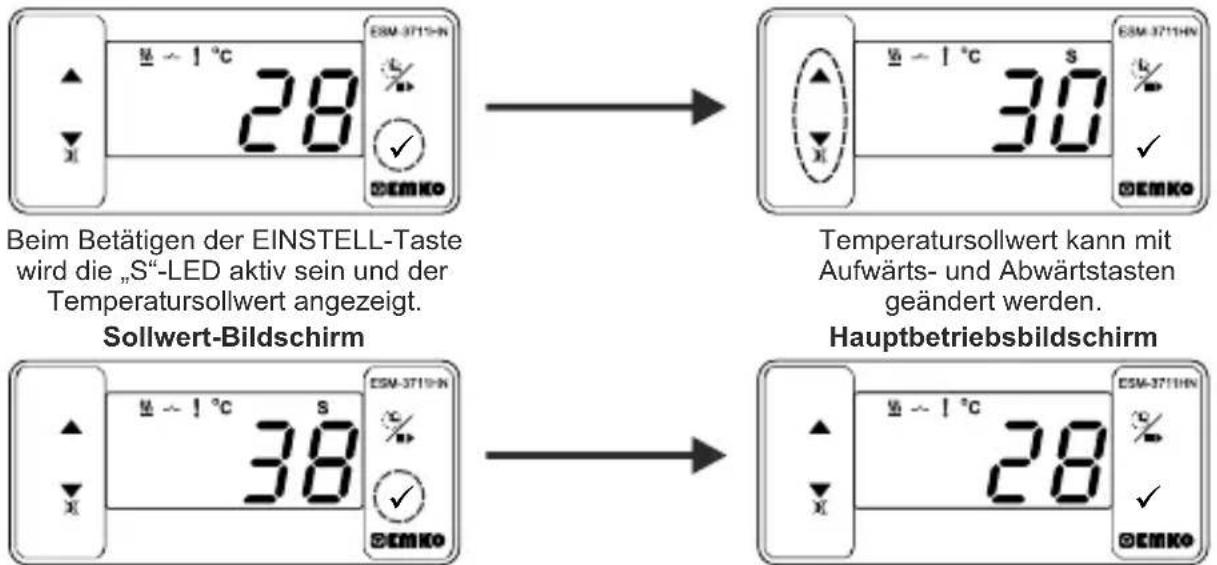

6. Ändern und Speichern des Temperatursollwerts

Hauptbetriebsbildschirm

Beim Betätigen der EINSTELL-Taste wird die „S“-LED aktiv sein und der Temperatursollwert angezeigt.

Wenn die ENTER-Taste gedrückt wird, kann der Temperatursollwert gespeichert werden.

Sollwert-Bildschirm

Temperatursollwert kann mit Aufwärts- und Abwärtstasten geändert werden.

„S“ wird inaktiv sein und man gelangt zurück zum Hauptbildschirm.

Temperatursollwert-Parameter (Standard = 10) MODBUS-ADRESSE: 40001

Temperatursollwert kann zwischen dem minimalen Temperatursollwert 5uL und dem maximalen Temperatursollwert 5uH programmiert werden.

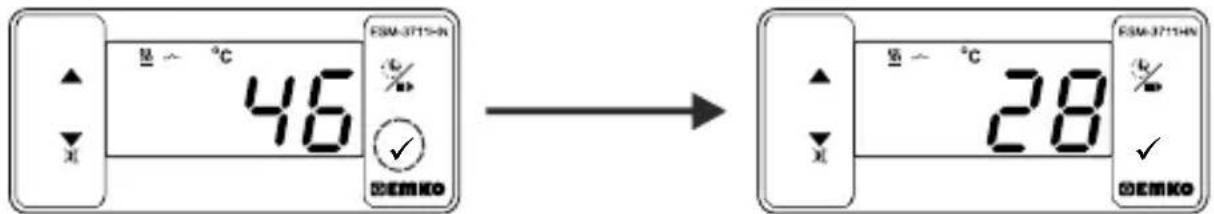

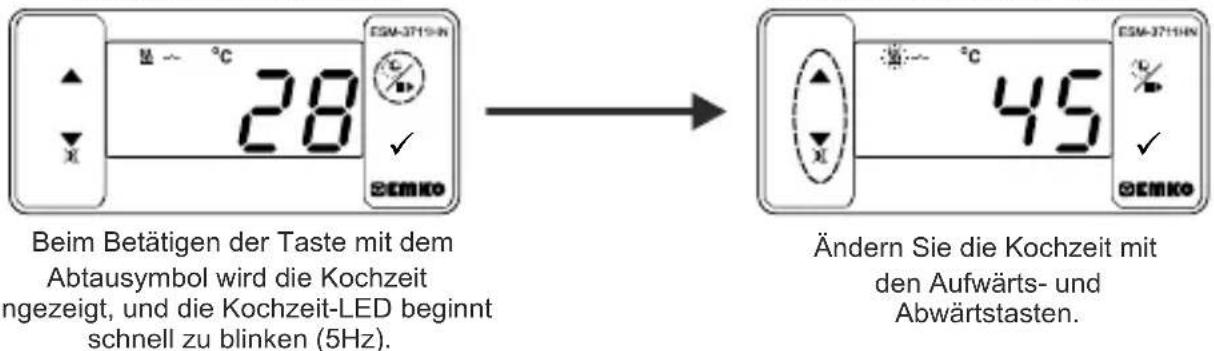

6.1 Ändern und Speichern des Parameterwerts Kochzeit (Timer)

Hauptbetriebsbildschirm

Beim Betätigen der Taste mit dem Abtausymbol wird die Kochzeit angezeigt, und die Kochzeit-LED beginnt schnell zu blinken (5Hz).

Kochzeitwert (Timer) Bildschirm

Ändern Sie die Kochzeit mit den Aufwärts- und Abwärtstasten.

Kochzeitwert (Timer) Bildschirm

Drücken Sie die Einstell-Taste zum Speichern der Kochzeit.

Hauptbetriebsbildschirm

28 E3M-3711HN % ✓ DEEMKO

Kochzeit wird gespeichert, Kochzeit-Aktiv-LED erlischt, Hauptbetriebsbildschirm wird angezeigt.

Wenn im Abtauzeit-Sollwert-Änderungsmodus und Temperatursollwert-Änderungsmodus für 20 Sekunden kein Vorgang durchgeführt wird, schaltet das Gerät automatisch zum Hauptbetriebsbildschirm zurück.

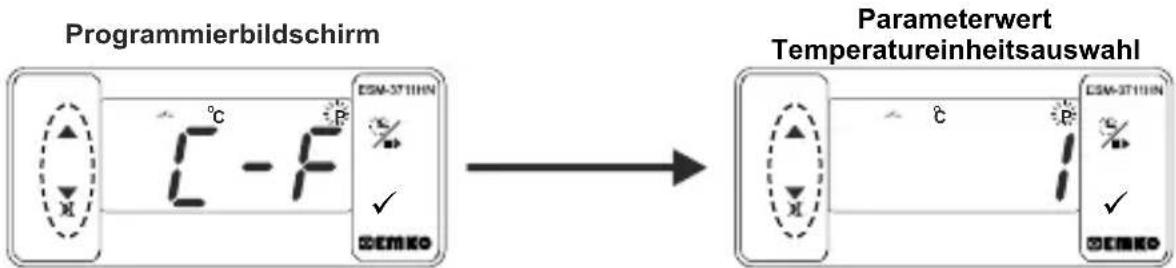

6.2 Programmiermodus-Parameterliste

Parameter zur Temperatureinheitsauswahl (Standard = 0) MODBUS-ADRESSE: 40002

°C ausgewählt.

°F ausgewählt.

Dezimaltrennzeichen-Aktivierungsparameter (Standard = 0) MODBUS-ADRESSE: 40003

Deaktivieren.

Aktivieren.

Hinweis: Wenn der Sensoreingangstyp J, K, PT-100 oder PT-1000 ausgewählt ist (BC = 05, 10, 11 oder 14), wird der Pnt Parameter passiv und kann nicht geändert werden.

Hystereseparameter für Kompressorleistung (Standard = 1) MODBUS-ADRESSE: 40004

von 1 bis 20°C für NTC (-50°C, 100°C) oder PTC (-50°C, 150°C) oder J Typ TC (0°C,

800°C) oder K Typ TC (0°C, 1000°C oder PT-100 Typ (-50°C, 400°C) oder PT-1000 Typ (-50°C, 400°C) oder PT-100 Typ (-20°C, 100°C);

von 1 bis 36°F für NTC (-58°F, 212°F) oder PTC (-58°F, 302°F) oder J Typ TC (32°F, 1472°F) oder K Typ TC (32°F, 1830°F) oder PT-100 Typ (-58°F, 752°F) oder PT-1000 Typ (-58°F, 752°F) oder PT-100 Typ (-4°F, 212°F);

von 0,1 bis 10,0°C für NTC (-50,0°C, 100,0°C) oder PTC (-50,0°C, 150,0°C) oder PT-100 (-19,9°C, 99,9°C);

von 0,1 bis 18,0°F für NTC (-58,0°F, 212,0°F) oder PTC (-58,0°F, 302,0°F) oder PT-100 (-4,0°F, 212,0°F).

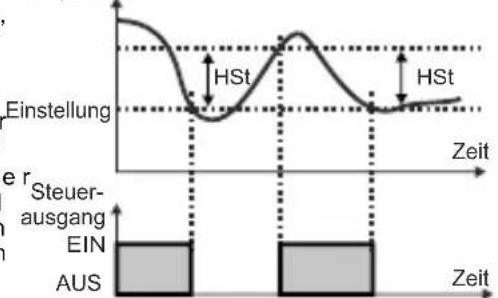

Im EIN/AUS-Regelalgorithmus wird versucht, den Temperaturwert auf dem Sollwert zu halten, indem das letzte Kontrollelement geöffnet oder

geschlossen wird. EIN/AUS-Regelstrecke,

Temperaturwert schwingt kontinuierlich. Die Schwingungsdauer des Temperaturwerts oder Amplitude um den Sollwert ändert sich je nach

Regelstrecke. Zur Verringerung der Schwingungsdauer des Temperaturwerts wird um oder unter dem Sollwert ein Schwellenbereich gebildet und dieser Bereich wird Hysterese genannt.

Temperatur

Minimaler Temperatursollwert-Parameter (Standard = Minimalwert der Geräteskala) MODBUS-ADRESSE: 40005

Der Temperatursollwert kann nicht unter diesem Wert liegen. Dieser Parameterwert kann vom Minimalwert der Geräteskala bis zum maximalen Temperatursollwert-Parameter [5 u H] eingestellt werden.

Maximaler Temperatursollwert-Parameter (Standard = Maximalwert der Geräteskala) MODBUS-ADRESSE: 40006

Der Temperatursollwert kann nicht über diesem Wert liegen. Dieser Parameterwert kann vom minimalen Temperatursollwert-Parameter 50L bis zum maximalen Wert der Geräteskala eingestellt werden.

Sensor-Offset-Parameter (Standard = 0) MODBUS-ADRESSE: 40007

von -20 bis 20 °C für NTC (-50°C, 100°C) oder PTC (-50°C, 150°C) oder J Typ TC (0°C, 800°C) oder J Typ TC (0°C, 1000°C) oder PT-100(-50°C, 400°C) oder PT-1000 (-50°C, 150°C) oder PT-100 (-20°C, 100°C);

von -36 bis 36 °F für NTC (-58°F, 212°F) oder PTC (-58°F, 302°F) oder J Typ TC (32°F, 1472°F) oder oder K Typ TC (32°F, 1830°F) oder PT-100 (-58°F, 752°F) oder PT-1000 (-58°F, 752°F) oder PT-100 (-4°F, 212°F);

von -10,0 bis 10,0°C für NTC (-50,0°C, 100,0°C) oder PTC (-50,0°C, 150,0°C) oder PT-100 (-19,9°C, 99,9°C);

von -18,0 bis 18,0°F für NTC (-58,0°F, 212,0°F) oder PTC (-58,0°F, 302,0°F) oder PT-100 (-4,0°F, 212,0°F).

Temperaturregelungsverzögerung beim Einschalten (Standard = 0) MODBUS-ADRESSE: 40008

Kann von 0 bis 99 Minuten eingestellt werden.

Kochzeit (Timer) Parameter (Standard = 45) MODBUS-ADRESSE: 40009

Kann von 1 bis 999 Minuten eingestellt werden. Wenn es 1 ist, kann überwacht werden, indem die Abwärtstaste auf der Anzeige gedrückt wird. So ist die manuelle Steuerung ausgewählt. Bei der manuellen Steuerung kann der Benutzer die Temperaturregelung mit der Taste Kochen EIN/AUS oder über die Kochzeit Start/Stopp-

Auswahl des Parameters zur Temperaturregelung und zum Starten der Kochzeit (Timer), (Standard = 0) MODBUS-ADRESSE: 40010

Temperaturregelung und Kochzeit (Timer) startet beim Einschalten.

Temperaturregelung startet beim Einschalten. Kochzeit (Timer) kann durch Drücken der Taste Kochen EIN/AUS gestartet werden oder wenn Kochzeit Start/Stopp-Eingang einen geschlossenen Zustand erhält.

Temperaturregelung und Kochzeit (Timer) kann durch Drücken der Taste Kochen EIN/AUS gestartet werden oder wenn Kochzeit Start/Stopp-Eingang einen geschlossenen Zustand erhält.

Parameter für die Kochzeit-Startbedingungen (Standard = 0) MODBUS-ADRESSE: 40011

Dieser Parameter kann überwacht werden, wenn Kochzeit (Timer) , ≥ 1 ist.

Kochzeit (Timer) wird durch Drücken der Taste Kochen EIN/AUS gestartet oder wenn Kochzeit Start/Stopp-Eingang einen geschlossenen Zustand erhält.

Kochzeit (Timer) wird gestartet, wenn die Temperatur den Prozessollwert erreicht, nachdem die Taste Kochen EIN/AUS gedrückt wird oder wenn Kochzeit Start/Stopp-Eingang einen geschlossenen Zustand erhält.

Auswahlparameter für die Temperaturregelungskontinuität (Standard = 0) MODBUS-ADRESSE: 40012

Temperaturregelung kann je nach Auswahl fortgesetzt oder gestoppt werden. Dieser Parameter kann überwacht werden, wenn Kochzeit (Timer) ≥1 ist.

Dauerbetrieb: Die Temperaturregelung startet nachdem die Startverzögerung der Temperaturregelung beim Einschalten abgelaufen ist und bleibt aktiviert. Wenn der Auswahlparameter für die Summerfunktion _uF 1 oder 5 ist, aktiviert sich der interne Summer am Ende der Kochzeit (Timer), um zu signalisieren, dass die Kochzeit abgelaufen ist.

Unterbrochener Betrieb: Die Temperaturregelung startet, nachdem die Startverzögerung der Temperaturregelung beim Einschalten PHd abgelaufen ist. Die Temperaturregelung kann am Ende der Kochzeit (Timer) angehalten werden, oder auch durch Drücken der Taste Kochen EIN/AUS oder wenn Kochzeit Start/Stopp-Eingang einen offenen Zustand erhält. Die Temperaturregelung startet nicht, bis die Taste Kochen EIN/AUS erneut gedrückt wird oder wenn Kochzeit Start/Stopp-Eingang wieder einen geschlossenen Zustand erhält.

Auswahlparameter für die Temperatur-Alarmfunktion (Standard = 0) MODBUS-ADRESSE: 40013

Alarmfunktion ist inaktiv.

Absoluter Alarm ist ausgewählt. Wenn die Temperatur niedriger als und höher als _1H ist, dann ist der Alarm aktiviert.

Relativer Messwertalarm ist ausgewählt. Der Alarm arbeitet gemäß dem Sollwert. Wenn die Temperatur unter (Set RuL) oder über (Set RuH) liegt, wird ein Alarm ausgelöst.

Mindestalarmparameter (Standard = Minimaler Skalenwert des Eingangstyps)

MODBUS-ADRESSE: 40014 - Kann vom minimalen Skalenwert des Geräts bis zum maximalen Alarmwert [A_H] eingestellt werden.

Höchstalarmparameter (Standard = Maximaler Skalenwert des Eingangstyps)

MODBUS-ADRESSE: 40015 - Kann vom Mindestalarmwert bis zum maximalen Skalenwert des Geräts eingestellt werden.

Alarmverzögerungsparameter (Standard = 0) MODBUS-ADRESSE: 40016

Tritt ein Alarm auf, kann die Verzögerung mit diesem Parameter definiert werden. Kann von 0 bis 99 Minuten eingestellt werden.

Parameter zur Temperatur-Alarmverzögerung nach dem Einschalten (Standard = 0) MODBUS-ADRESSE: 40017

Beim ersten Einschalten des Geräts muss zur Aktivierung des Temperaturalarms diese Zeitverzögerung abgelaufen sein. Kann von 0 bis 99 Minuten eingestellt werden.

Summerfunktion-Auswahlparameter (Standard = 1) MODBUS-ADRESSE: 40018

Summer ist inaktiv.

Summer ist am Ende der Kochzeit aktiv.

Summer ist aktiv, wenn ein Alarm auftritt.

Summer ist während Sensorausfällen aktiv.

Summer ist am Ende der Kochzeit, bei Alarm oder Sensorausfällen aktiv.

Summer ist während dieser Zeit aktiv (Standard = - - - ) MODBUS-ADRESSE: 40019 Wenn der Auswahlparameter für die Summerfunktion [b, u, F] = 0, ist, kann dieser Parameter nicht überwacht werden. Der Summer bleibt während dieser Zeit aktiv. Kann von 1 bis 99 Minuten eingestellt werden. Wenn dieser Parameter 1 ist wird beim Betätigen der Abwärtstaste - - - angezeigt. In diesem Zustand ist der Summer aktiv, bis die Summer-Stummschalttaste gedrückt wird.

Tastenschutzparameter (Standard = 0) MODBUS-ADRESSE: 40020

Kein Schutz.

Kochzeit (Timer) kann nicht geändert werden. Kochen EIN/AUS kann nicht ausgeführt werden.

Sollwert kann nicht geändert werden.

Kochzeit (Timer) und Sollwert können nicht geändert werden. Kochen EIN/AUS kann nicht ausgeführt werden.

Kochzeit (Timer) und Sollwert können nicht geändert werden. Kochen EIN/AUS wird beim Betätigen der Taste ausgeführt.

Auswahlparameter für den Kommunikationsmodus (Standard=0)MODBUS-ADRESSE: 40021

PROKEY-Kommunikation ausgewählt.

RS-485-Kommunikation ausgewählt.

Slave-ID-Parameter (Standard = 1) MODBUS-ADRESSE: 40022

Parameter der Gerätekommunikationsadresse (1 bis 247).

Zugangspasswort für den Programmierbereich (Standard =0) MODBUS-ADRESSE: 40023 Es wird für den Zugriff auf den Programmierbereich verwendet. Es kann von 0 bis 9999 eingestellt werden. Wenn 0 ausgewählt ist, wird nicht nach einem Passwort gefragt.

6.3 Modbus-Adessese des Gerätestatusparameters (Eingangsregister lesen)

MODBUS-ADRESSE: 30001

Temperaturwert

MODBUS-ADRESSE: 30002

LED-Status : 0.bit °C-LED, 6.bit Ausgangs-LED, 7.bit Alarm-LED, 13.bit Programm-LED, 14.bit Einstell-LED

MODBUS-ADRESSE: 30003

Gerätestatus: 0.bit Alarmstatus, 1.bit Summerstatus, 2.bit Sensorbruchstatus

MODBUS-ADRESSE: 30004

Ausgangsstatus 0.Bit Ausgang

MODBUS-ADRESSE: 30005

Gerätetyp und Geräteversion

6.5 Betriebsgrafiken des ESM3711HN Heizungsreglers

1-Wenn Kochzeitparameter _E ≥1, wenn Auswahl der Temperaturregelung und Starten des Kochzeitparameters =0 (Temperaturregelung und Kochzeit startet beim Einschalten) ausgewählt ist;

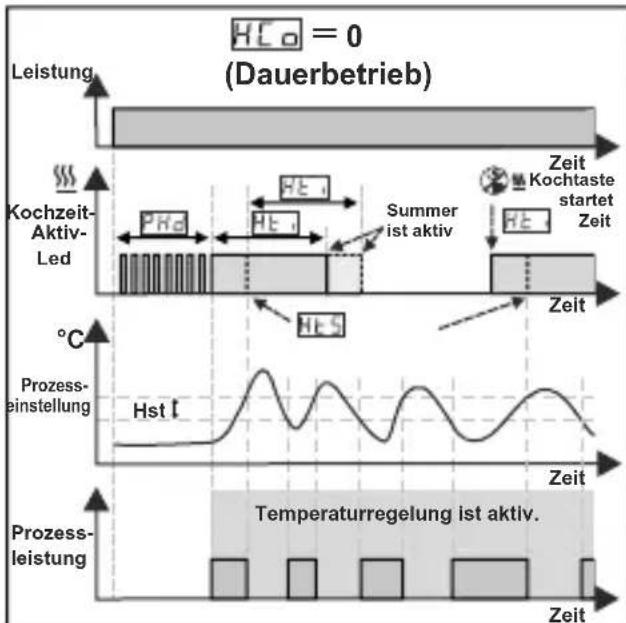

HCo = 0 (Dauerbetrieb) Leistung Kochzeit- Aktiv- Led PHd He1 Summer ist aktiv He Zeit Kochtaste startet Zeit Zeit Prozess- einstellung Hst I Zeit Prozess- leistung Temperaturregelung ist aktiv. Zeit

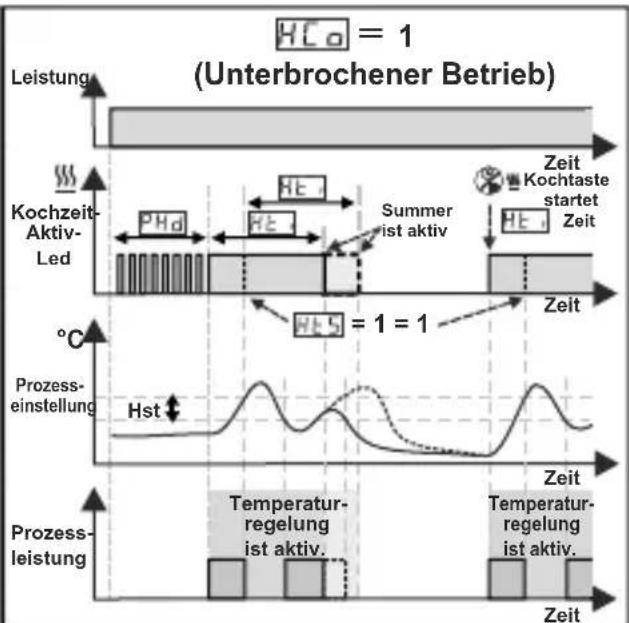

HCo = 1 (Unterbrochener Betrieb) Leistung Kochzeit- Aktiv- Led PHd He Summer ist aktiv Zeit Kochtaste startet Zeit HbS = 1 = 1 Zeit Prozess- einstellung Hst Prozess- leistung Temperature- regelung ist aktiv. Zeit Temperature- regelung ist aktiv. Zeit

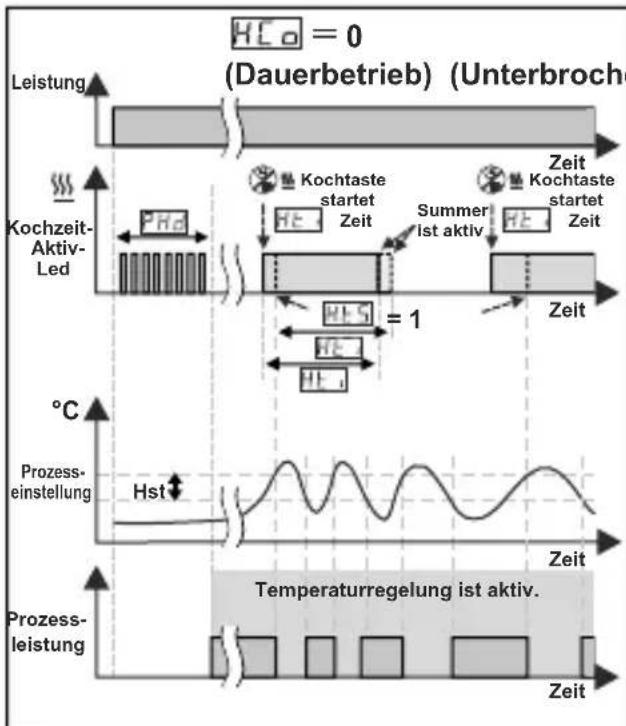

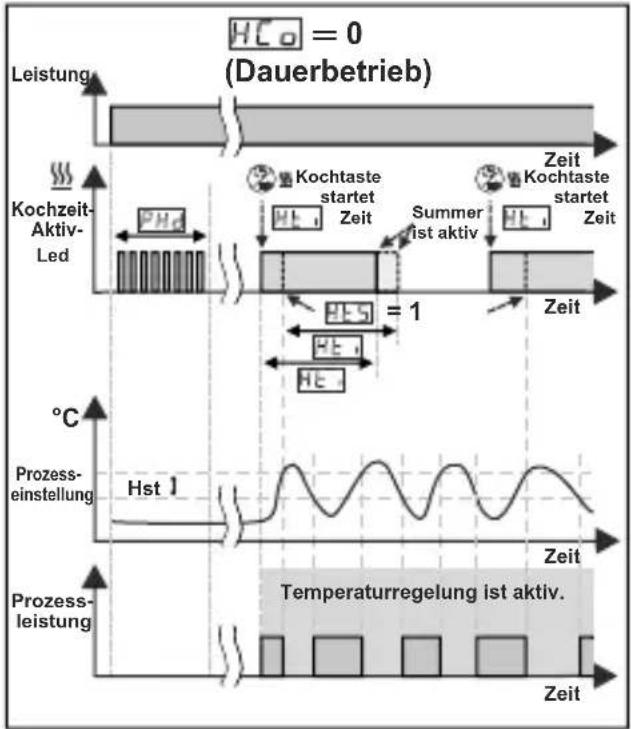

2-Wenn Kochzeitparameter Ht 1, wenn Auswahl der Temperaturregelung und Starten des Kochzeitparameters PHS≠ 1 (Temperaturregelung startet beim Einschalten. Kochzeit (Timer) kann durch Drücken der Taste Kochen EIN/AUS gestartet werden oder wenn Kochzeit Start/Stopp-Eingang einen geschlossenen Zustand erhält) ausgewählt ist;

6.5 Betriebsgrafiken des ESM3711HN Heizungsreglers

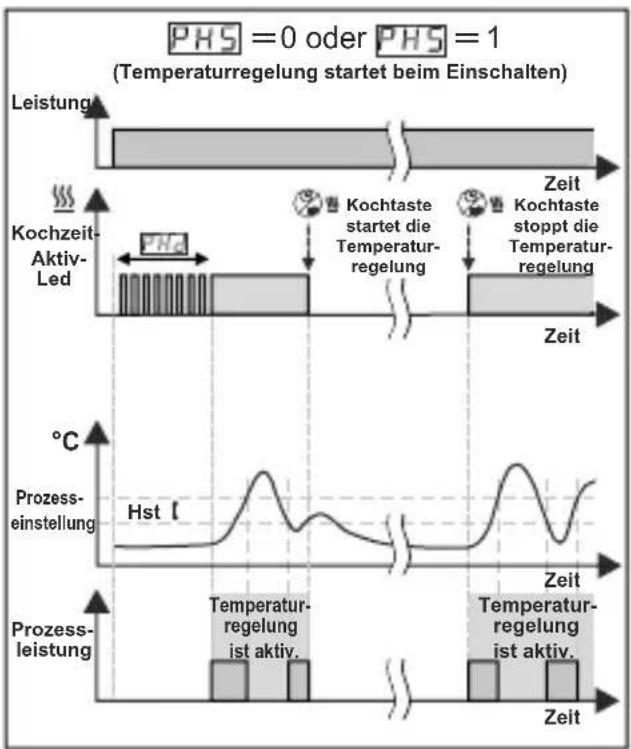

3-Wenn Kochzeitparameter Ht, ≥ 1, wenn Auswahl der Temperaturregelung und Starten des Kochzeitparameters PHS = 2 (Temperaturregelung und Kochzeit (Timer) kann durch Drücken der Taste Kochen EIN/AUS gestartet werden oder wenn Kochzeit Start/Stopp-Eingang einen geschlossenen Zustand erhält) ausgewählt ist;

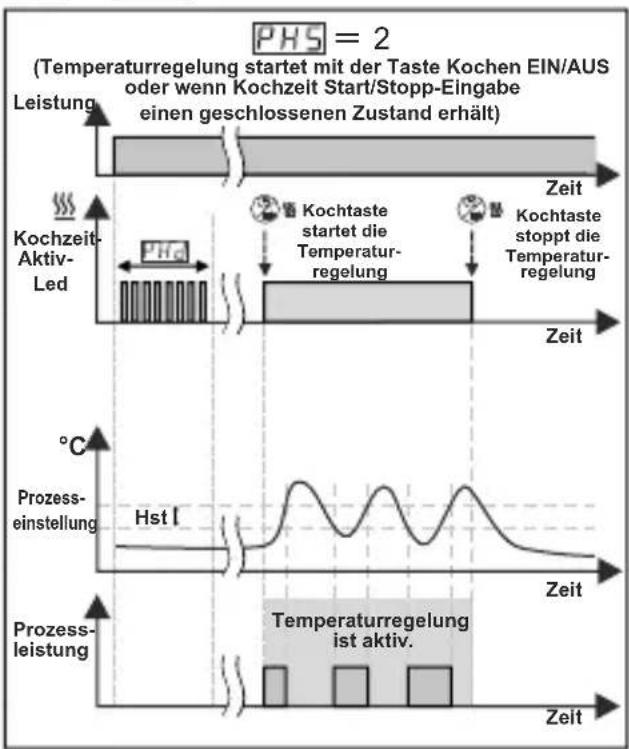

4-Manuelle Steuerung: Wenn Kochzeit (Timer) HE = ---

6.6 Aufrufen des Programmiermodus, Ändern und Speichern von Parametern

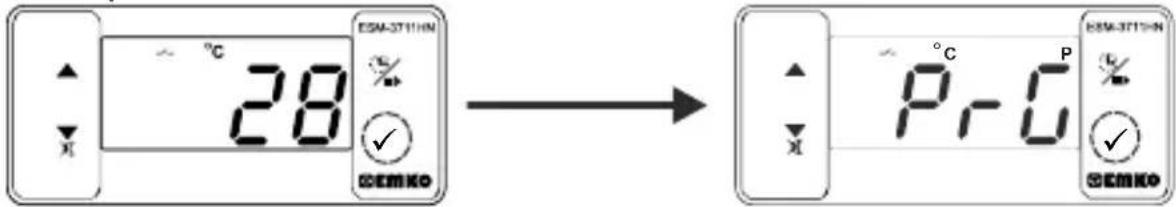

Hauptbetriebsbildschirm

°C 28 ESM-3711HN % ✓ SEMKO → °C P P SEMKO

Wenn die EINSTELL-Taste für 5 Sekunden gedrückt wird, beginnt die „P“-LED zu blinken. Wenn das Passwort zum Aufrufen des Programmiermodus ungleich 0 ist, erscheint der Bildschirm zum Aufrufen des ProgrammiermodusPrC.

Hinweis 1: Wenn das Zugangspasswort für den Programmiermodus 0 ist, wird der Temperatureinheitsbildschirm anstelle des Programmierbildschirms angezeigt.

Programmiermodus Aufrufbildschirm

OK-Taste drücken, um auf den Passwort-Eingabebildschirm zuzugreifen.

Passwort-Eingabebildschirm

SEM-3715N 0 k ✓ SEMKO SEM-3715N 660 ✓ SEMKO

Programmiermodus-Zugangspasswort mit Aufwärts- und Abwärtstasten eingeben.

Passwort-Eingabebildschirm

660°C SEM-3715N SEM

OK-Taste zur Eingabe des Passworts drücken.

Hinweis 2: Wenn das Zugangspasswort für den Programmiermodus 0 ist, sind nur drei Parameter zugänglich und die Parameterwerte können geändert werden.

Programmierbildschirm °C - F ESM-371HN ✓ DEMKO Parameterwert Temperatureinheitsauswahl °C P ✓ DEMKO

EINSTELL-Taste drücken, um auf den Parameterwert zuzugreifen. Aufwärtstaste für den Zugriff auf den nächsten Parameter drücken, Abwärtstaste für den Zugriff auf den vorherigen Parameter drücken.

Wert mit Aufwärts- und Abwärtstaste ändern.

Parameterwert Temperatureinheitsauswahl

E5M-3711HN 0 ✓ SEMko → Pnt SEM-3711HN ✓ SEMko

OK-Taste zur Speicherung des Parameters drücken.

Aufwärtstaste für den Zugriff auf den nächsten Parameter drücken, Abwärtstaste für den Zugriff auf den vorherigen Parameter drücken.

Wenn im Programmiermodus für 20 Sekunden kein Vorgang durchgeführt wird, schaltet das Gerät automatisch zum Hauptbildschirm zurück.

7. Kochzeit (Timer) EIN/AUS-Funktion

Im Hauptbetriebsbildschirm, wenn man die Kochtaste für 3 Sekunden drückt, startet die Kochzeit (Timer) und die Kochzeit-Aktiv-Led leuchtet auf. Wenn man während der Kochzeit (Timer) die Kochtaste für 3 Sekunden drückt, wird die Kochzeit (Timer) beendet und die Kochzeit-Aktiv-LED erlischt.

Wenn Tastenschutzparameter _rE = 4, wird die EIN/AUS-Funktion für die Kochzeit (Timer) durch Drücken der Taste ausgeführt.

7.1 Kochzeit (Timer) EIN/AUS-Funktion mit Kochzeit-Start/Stopp-Eingabe

DIGITALER EINGANG 6 7 K

Wenn der K-Schalter, der mit dem Kochzeit-Start/Stopp-Eingang verbunden ist, einen geschlossenen Zustand erhält, wird die Kochzeit (Timer) gestartet und die Kochzeit-Aktiv-Led leuchtet auf.

Wenn der K-Schalter während der Kochzeit (Timer) einen offenen Zustand erhält, ist die Kochzeit (Timer) beendet und die Kochzeit-Aktiv-Led erlischt.

8. Spezifikationen

Gerätetyp : Heizungsregler

Gehäuse und Montage

Schutz vor mechanischen Einwirkungen

Schutzklasse

Gewicht : Ca. 0,20 Kg.

Umgebungsbedingte Leistungsfähigkeit:

Lagerungs-/Betriebstemperatur

Luftfeuchtigkeit bei Lagerung /

Betrieb

Installation

Überspannungskategorie

Verschmutzungsgrad

Betriebsbedingungen

Versorgungsspannung

und Stromversorgung

: 76mm x 34,5mm x 71mm Kunststoffgehäuse für Tafeleinbau. Tafelausschnitt ist 71x29mm.

: 1 Joule (IK06)

: IP65 frontseitig, IP20 rückseitig.

Standard, in Innenräumen unterhalb einer Meereshöhe von 2000 Metern bei nicht-kondensierender Luftfeuchtigkeit.

:-40°C bis +80°C / -30°C bis +80°C

: 90 % max. (nicht kondensierend)

: Festeinbau

: II.

: II, Büro oder Arbeitsplatz, nicht leitfähige Verschmutzung

: Dauerbetrieb

:100-240V\~(-%15,+%10)50/60Hz-2.5VA

: 230V\~ (±%15) 50/60Hz - 2.5VA

: 115V\~ (±%15) 50/60Hz - 2.5VA

± 1 % vom Endwert für Temperaturwiderstand

Automatisch ± 0,1°C/± 1°C.

Gehoben

3 Abtastwerte pro Sekunde

ON / OFF (EIN/AUS)

16(8)A @ 250V\~ für ohmsche Last (Kompressorleistung)

(Elektrische Lebensdauer: 100 000 Umschalten bei Volllast)

Maximum 20mA, Maximum 17V=

14 mm Rot 4-stellige LED-Anzeige

S (Grün), P (Grün), °C (Gelb), °F(Gelb),

Kompressorleistung (Rot), Wärmeleistung (Rot)

:≥83 dB

: EAC, C ∈, UK

9. Fehlermeldungen im ESM-3711HN Heizungsregler

1- 5br BildschirmflackernSensorausfall. Sensoranschluss ist falsch oder es gibt keinen Sensoranschluss. Wenn der Auswahlparameter für die Summerfunktion buF 3 oder 4 ist, beginnt der interne Summer zu funktionieren.

2- Hauptbildschirmwert blinkt.

Beispiel: Wenn der Auswahlparameter für die Alarmfunktion RLS im Programmierbereich 1 ist (Absoluter Alarm) und der maximale Alarmparameter A u H 50 ist, beginnt der Wert auf dem Bildschirm zu blinken, sobald die Temperatur über 50°C liegt. Wenn auch der Auswahlparameter für die Summerfunktion b u F 2 oder 4 ist, dann ist der interne Summer eingeschaltet.

5.1 E:5M-3711HN % ✓ SEMKO

10. Optionales Zubehör

1. RS-485 Modul 2. PROKEY Programmiermodul

RS-485 Kommunikationsschnittstelle

Das Gerät wird anhand der Parameter programmiert (Upload oder Download).

11. Bestellinformationen

ESM-3711HN(77 x 35 DIN Größen)
A	Versorgungsspannung
1	100-240V~ (-%15, +%10) 50/60Hz - 2.5VA
2	24V~ (±%15) 50/60Hz - 2.5VA
3	24V ± (%15) 50/60Hz - 2.5VA
4	115V ± (%15) 50/60Hz - 2.5VA
5	230V ± (%15) 50/60Hz - 2.5VA
8	10 - 30 V ---2.5W
9	Customer
BC	Eingangstyp	Skala (°C)
05	J, Fe CuNi IEC584.1(ITS90)	0°C/32°F ; 800°C/1472°F
10	K, NiCr Ni IEC584.1(ITS90)	0°C/32°F ; 999°C/1830°F
11	PT 100, IEC751(ITS90)	-50°C/-58°F ; 400°C/752°F
09	PT 100, IEC751(ITS90)	-19.9°C/-4°F ; 99,9°C/212°F
14	PT 1000, IEC751(ITS90)	-50°C/-58°F ; 400°C/752°F
13	PT 1000, IEC751(ITS90)	-19.9°C/-4°F ; 99,9°C/212°F
12	PTC (Not-1)	-50°C/-58°F ; 150°C/302°F
18	NTC (Not-1)	-50°C/-58°F ; 100°C/212°F

E	Ausgang-1
1	Relaisausgang (16(8) A @ 250 V, @ ohmscher Last, 1 NO)
2	SSR-Treiberausgang (Maximum 20 m, Maximum 17 V ---)
V	Im ESM-3711HN enthaltener Temperatursensor
0	Keiner
1	PTC-M6L40.K1.5 (PTC Luftsonde mit 1,5 m Silikonkabel)
2	PTCS-M6L30.K1.5.1/8" (PTC Flüssigkeitssonde mit 1,5 m Silikonkabel)
3	NTC-M5L20.K1.5 (NTC Sensor, geformter Thermoplast mit 1,5 m Kabel für Kühlungsanwendungen)
4	NTC-M6L50.K1.5 (NTC Sensor Edelstahlgehäuse mit 1,5 m Kabel für Kühlungsanwendungen)
9	Kunde

$$ \begin{array}{l} \sim \Rightarrow \text { Vac }, \ \overline {{- - -}} \Rightarrow \mathrm{Vdc} \ \end{array} $$

$$ \widetilde {\sim} \Rightarrow \begin{array}{c} \text { Vdc oder Vac kann } \ \text { angewendet werden } \end{array} $$

Alle Bestellinformationen des ESM-3711HN Heizungsreglers sind auf der obigen Tabelle angegeben. Der Benutzer kann die geeignete Gerätekonfiguration anhand der Informationen und Codes aus der Tabelle zusammenstellen und sie in Bestellnummernkonvertieren. Zuerst muss man die Versorgungsspannung bestimmen, und anschließend die anderen Spezifikationen. Bitte füllen Sie die Felder für die Bestellnummern gemäß Ihren Bedürfnissen aus. Bitte kontaktieren Sie uns, falls Ihre Bedürfnisse vom Standard abweichen.

Hinweis-1: Wenn Eingangstyp PTC oder NTC ausgewählt wird (BC=12, 18), wird der Temperatursensor mit dem Gerät geliefert. Aus diesem Grund muss bei Auswahl des Eingangstyps PTC der Sensortyp (V = 0,1 oder 2) oder bei Auswahl des Eingangstyps NTC der Sensortyp (V = 0, 0,3 oder 4) in den Bestellinformationen angegeben werden.

Ihr Technologiepartner

Vielen Dank, dass Sie sich für Emko Elektronik Produkte entschieden haben. Bitte besuchen Sie unsere Webseite, um die detaillierte Bedienungsanleitung herunterzuladen.

www.emkoelektronik.com.tr

°C S 100 ESM-3711HN EMKO CE UK CA EAC

9. Led de Fahrenheit:
