| Tipo di prodotto | Regolatore di raffreddamento digitale ON/OFF |
| Modello | ESM-3712-CN |
| Marca | Emko |
| Dimensioni (custodia) | 76 x 34,5 x 71 mm |
| Foro del pannello | 71 x 29 mm |
| Peso | Circa 0,2 kg |
| Alimentazione | 100-240 V~ (±15%, +10%) 50/60 Hz, 2,5 VA (altre opzioni disponibili: 24 V~, 115 V~, 230 V~, 10-30 V---) |
| Tipo di ingresso sensore | NTC (10 kΩ a 25°C) o PTC (1000 Ω a 25°C) |
| Numero di uscite relè | 3 (compressore, sbrinamento, ventilatore) |
| Uscita compressore | 16 (8) A @ 250 V~, carico resistivo |
| Uscita sbrinamento | 5 A @ 250 V~, carico resistivo |
| Uscita ventilatore | 5 A @ 250 V~, carico resistivo |
| Display | LED rosso 4 cifre (14 mm) |
| Indicatori LED | S (verde), P (verde), °C (giallo), °F (giallo), Allarme (rosso), Uscita sbrinamento (rosso), Uscita ventilatore (rosso), Uscita compressore (rosso) |
| Avvisatore interno | ≥83 dB |
| Comunicazione | Modbus RTU (RS-485) e ProKey |
| Temperatura di funzionamento | -30°C a +80°C |
| Umidità di funzionamento | 90% UR max (senza condensa) |
| Grado di protezione | IP65 (anteriore), IP20 (posteriore), NEMA 4X |
| Materiale della custodia | Plastica |
| Pulizia | Con un panno imbevuto di alcol etilico o acqua; non utilizzare solventi a base di idrocarburi |
| Garanzia | 2 anni dalla data di consegna |
| Produttore | Emko Elektronik Sanayi ve Ticaret A.S., Bursa, Turchia |
| Norme | CE, EHC |
Domande frequenti - ESM-3712-CN Emko
Domande degli utenti su ESM-3712-CN Emko
0 domanda su questo apparecchio. Rispondi a quelle che conosci o fai la tua.
Fai una nuova domanda su questo apparecchio
Scarica le istruzioni per il tuo Controllo temperatura in formato PDF gratuitamente! Trova il tuo manuale ESM-3712-CN - Emko e riprendi in mano il tuo dispositivo elettronico. In questa pagina sono pubblicati tutti i documenti necessari per l'utilizzo del tuo dispositivo. ESM-3712-CN del marchio Emko.
MANUALE UTENTE ESM-3712-CN Emko
ESM-3712-CN 77 x 35 Dimensioni DIN Digitale, ON / OFF Regolatore di raffreddamento
- Display a 4 litre
- Ingresso NTC o ingresso PTC (Deve essere selezionato nell'ordine.)
- 3 uscite per i comandi del compressore, sbrinamento e ventole
- 2 ingresso sensore per armadio ed evaporatore
- Ingresso digitale configurable
- Controllo ON / OFF
- Valore di offset 2 regolabile separamente per armadio e sensore evaporatore
- Imposta i massimi deli valori
- La selezione del funzionamento del compressore funziona in modo continuo, si arresta o funziona periodicamente in caso di difetti della sonda dell'armadio.
- Ritardi nella protezione del compressore
- Funzione di sbrinamento selezionabile (a gas caldo o elettrico)
- Tempo di sbrinamento regolabile dal pannello frontale
- Sbrinamento manuale da pannello frontale
- Parametri di sbrinamento
- Parametri di allarme
- La ventola può essere azionata a seconda del compressore e dello sbrinamento
- La ventola può essere azionata a seconda della temperatura dell'evaporatore o della temperatura (armadio - evaporatore).
- Buzzer interno regolabile in funzione dello sbrinamento, del difetto della sonda dell'armadio e dello stato di allarme
- Protezione del valore impostato del tempo di sbrinamento e/o sbrinamento manuale e/o della temperatura
- Protezione con password per la modalità di programmazione
- Installazione dei parametri con Prokey
- Accesso remoto, raccolta dati e controllo con Modbus RTU
- Possesso del marchio CE secondo le norme europee
1.Prefazione
I controlleri di raffreddamento della series ESM-3712-CN sono progettati per il controllo del processo di raffreddamento. Posso sono essere utilizzati in molte applicazioni grazie alla loro facilità d'uso, alla modalità di controllo On/Off e alle proprietà di sbrinamento. Di seguito sono riportate alcune applicazioni e campi di applicazione che vengono utilizzati:
Campi di applicazione
Cibo
Industrie di produzione di machine ecc....
Applicazioni
Frigoriferi
Aria Condizionata
Magazzini
Congelatori
etc...
1.1 Caratteristiche ambientali
Temperatura di funzionamento: -30 to 80^
Max. Umidità di funzionamento: 90% Rh (senza condensazione)
Altitudine: Fino a 2000 m.
Condizioni vietate:
Atmosfera corrosiva
Atmosfera esplosiva
Applicazioni domestiche (l'unità è solo per applicazioni industriali)

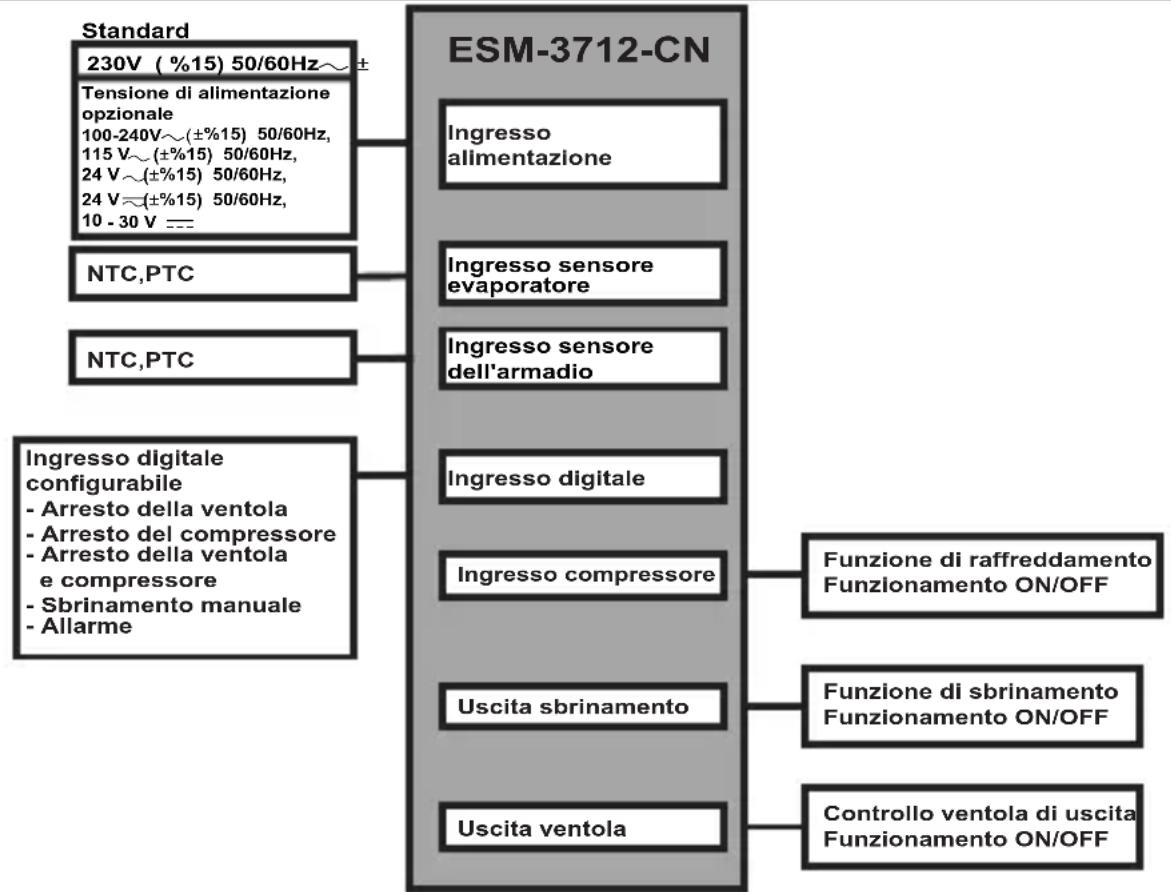

1.2 Caratteristiche generali
1.3 Installazione
Prima dell'installazione si raccomanda un'ispezione visiva di quello prodotto per individuare eventuali danni verificatisi durante la spedizione.
E responsabilita dell'utente assicurarsi che il prodotto venga installato da tecnici meccanici ed elettrici qualificati.
Se sussiste il pericolo di gravi incidenti derivanti da un guasto o difetto di但这a unità, spegnere l'impianto e separare il collegamento elettrico del dispositivo dal systema.
L'unità viene normalmente fornita senza Interruttore di alimentazione o fusibile. Utilizzare l'interruttore di alimentazione e il fusibile come richiesto.
Assicurarsi di utilizzare la tensione di alimentazione nominale per proteggere l'unità da danni ed evitare guasti. Mantenere l'unità spenta fino al completamento di tutti i cablaggi, in modo da evitare scosse elettriche e problem con l'unità.
Non tentare mai di smontare, modificare o riparare l'unità. La manomissione dell'unità può causare malfunzionamenti, scosse elettriche o incendi.
Nonutilizzare l'unità in atmospere gassose combustibili o esplosee.
Durante l'inserimento del dispositivo in un foro sul pannello metallico, l'installazione meccanica di alcune fresce metalliche cui potà causare lesioni alle mani, è necessario fare attenzione.
Il montaggio del prodotto su unsystema devese essere effettuato con i morsetti di montaggio in dotazione. Non effettuare il montaggio del dispositivo con morsetti di montaggio inadeguati. Assicurarsi che il dispositivo non cada durante il montaggio.
E responsabilità dell'utente se il disposativo viene utilizzato in un modo non specificato in quello manuale di istruzioni.
1.4 Garanzia
EMKO Elektronik garantisce che il dispositivo fornito sia privo di difetti di materiale e di lavorazione. La presente garanzia ha una durata di due anni. Il periodo di garanzia decorre alla data di consegna. Questa garanzia risulta valida nel caso il cliente si trovi nel piano rispetto dei doveri e responsabilità indicati nel documento di garanzia e nel manuale d'istruzione.
1.5 Manutenzione
Le riparazioni devono essere eseguite solo da personale formato e specializzato. Togliere l'alimentazione al dispositivo prima di accedere alle parti interne.
Non pulire la custodia con solventi a base di idrocarburi ( benzina, tricloroetilene, ecc.). L'uso di quosti solventi cui ridurre l'affidabilità meccanica del dispositivo. Utilizzare un panno inumidito con alcool etilico o acqua per pulire la custodia esterna in plastica.
1.6 Azienda produttrice

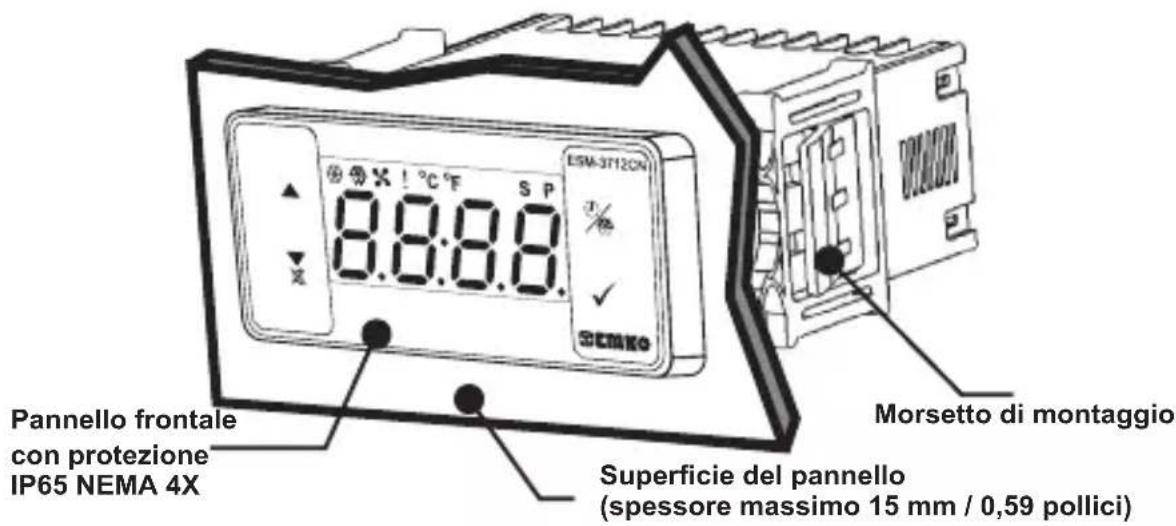

2. Descrizione generale

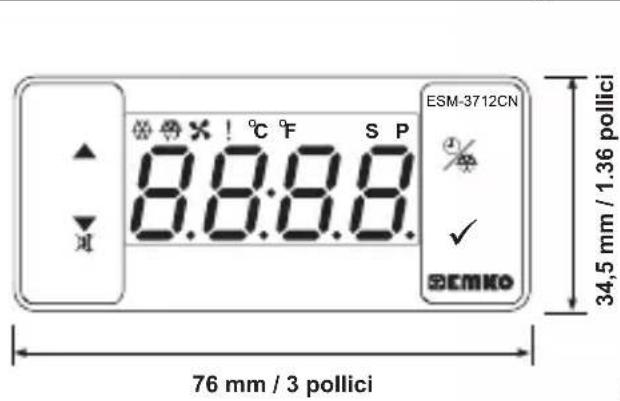

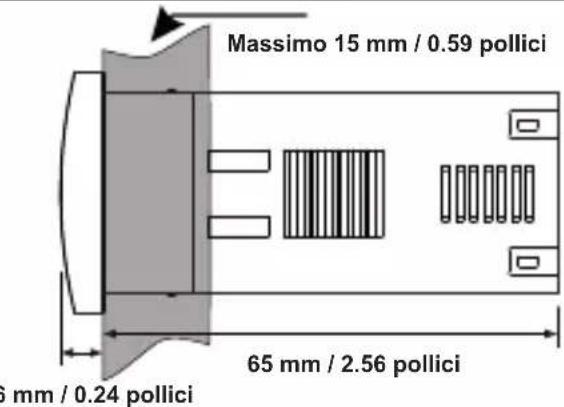

2.1 Vista frontale e dimensioni del regolatore di raffreddamento ESM-3712-CN

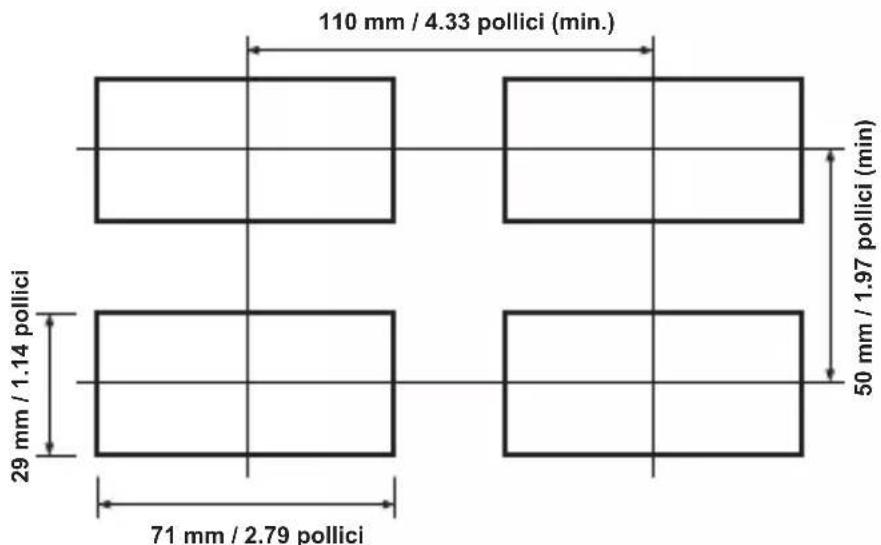

2.2 Ritaglio del pannello

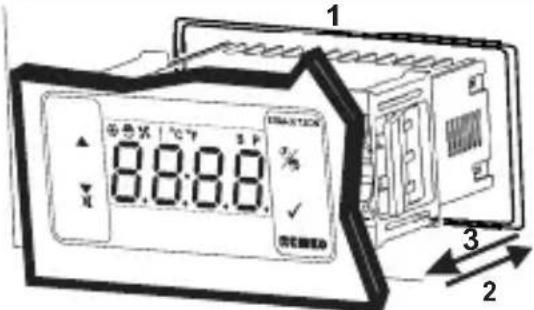

2.3 Montaggio e rimozione del pannello
1- Prima di montare il dispositorio nel pannello, assicurarsi che l'aperatura sa della misura corretta.
2 - Inserire il dispositivoattraverso l'apertura. Se imorsetti di montaggio sono presenti sull'unità, estrarle prima di inserire l'unità nel pannello.
3 - Inserire i morsetti di montaggio nei fori di fissaggio collocati sui lati sinistro e destro del dispositivo e assicurarsi che l'unità risulta completamente ferma all'interno del pannello

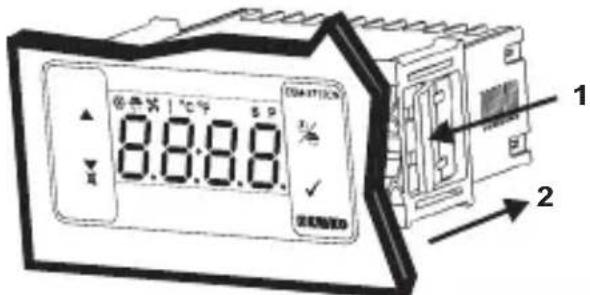

1-Tirare imorsetti di montaggio delle presede fissaggio a sinistra e a destra.
2-Tirare l'unitàattraverso il lato anteriore del pannello
Prima di iniziare a rimuovere l'unità dal pannello, spegnere l'unità e il relativivo sistema.
3.Accessori opzionali
1. Modulo RS-485
Interfaccia di comunicazione RS-485
2. Modulo di programmazione PROKEY
Il dispositivo viene programmato (Upload o Download)utilizzando I parametri.
3.1 Utilizzo di Prokey
PER UTILIZZARE PROKEY, IL VALORE DEL PARAMETRO PrC DEVE ESSERE '0'. SE PrC=1 E VIENE PREMUTO IL PULSANTE VIENE VISUALIZZATO IL MESSAGGIO ER PER 10s. IN SEGuito LL DISPOSITIVO TORNIA ALLA SCHERMATA DELLE OPERAZIONI PRINCIPALI OPPURE E POSSIBLE PREMERE IL PULSANTE DI IMPOSTAZIONE PER TORNARE ALLA SCHERMATA DELLE OPERAZIONI PRINCIPALI.
1.II dispositivo viene programmato utilizzato i parametri.
2.Alimentare il dispositivo, poi inseire PROKEY e premere il pulsante. Viene visualizzato il messaggio sul display. Quando il caricamento è terminato, viene visualizzato il messaggio End
3.Premere un pulsante qualsiasi per tornare alla schermata delle operazioni principali.
4.Rimuovere il PROKEY.
NOTA: Viene visualizzato il messaggio [Err] quando si verifica un erreore durante la programmazione. Se si desidera ricaricare, inseire PROKEY e premere il pulsante . Se si desidera uscire, rimuovere PROKEY e premere il pulsante . Il dispositivo tornera alla schermata delle operazioni principali.
1.Spegnere il dispositivo.
2.Inserire il PROKEY, poi alimentare il dispositivo.
3. Quando il dispositivo è molto tensione e i valori del parametro in PROKEY, avviare automaticamente il download sul dispositivo. Inizialmente, sul display viene visualizzato il messaggio , quando il caricamento è terminato, viene visualizzato il messaggio.
4.Dopo 10 secondi il dispositivo inizia a funzionare con nuovi valori dei parametri.
5.Rimuovere il PROKEY.
NOTA: Viene visualizzato il messaggio什么时候 si verifica un erreore durante la programmazione. Se si desidera ricaricare, spegnere il dispositivo e inserire PROKEY, quando riaccendere il dispositivo. Se si desidera uscire, rimuovere PROKEY e premere il pulsante▼. Il dispositivo tornerà alla schermata delle operazioni principali.

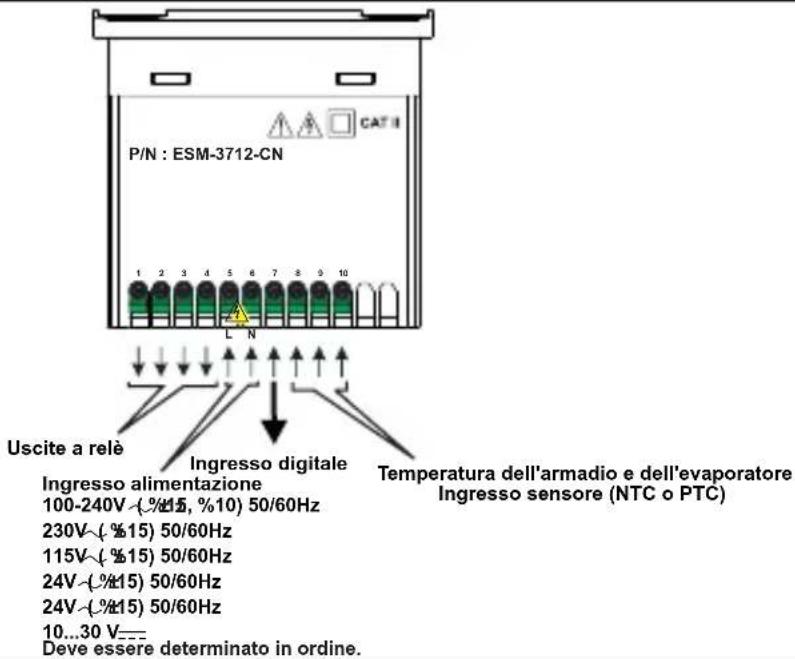

4. Schema elettrico

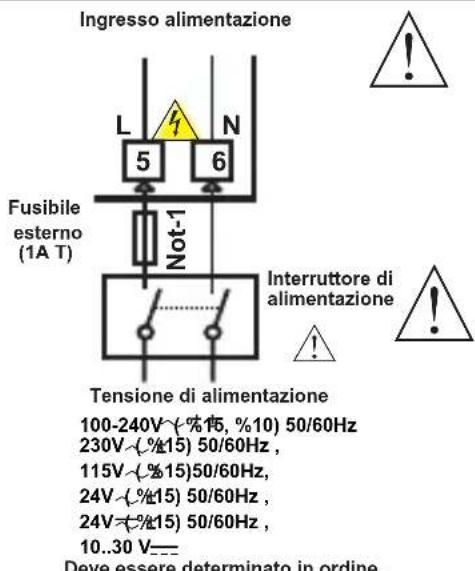

4.1 Tensione di alimentazione in ingresso Collegamento del dispositivo
Assicurarsi che la tensione di alimentazione sia la stessa indicata sullo strumento.
Accendere l'alimentazione solo dopo aver completato tutti i collegamenti elettrici.
L'intervallo della tensione di alimentazione devese assere determinato in ordine. Durante I'installazione dell'unita, il Campo di tensione di alimentazione devese essere controllato e all'unita devese essere applicata una tensione di alimentazione adeguata.
Il dispositivo non è dotato di interrupttre di alimentazione. Pertanto, è necessario aggiungere un interrupttre di alimentazione all'ingresso della tensione di alimentazione. L'interruttore di alimentazione deve essere a due poli per分开are la fase e il neutro, lo stato On/Off dell'interruttore di alimentazione è molto importante nel collegamento elettrico. Fusibile esterno che su ingressi di alimentazione Vdevese sul collegamento di fase. Fusibile esterno che su ingressi di alimentazione Zdevese collegato (+).
Notea-1: Si raccomanda l'uso di unfusibile esterno.
Nota-2: Sezione del cavo a trefoli: 1,5mm^2 , Sezione del cavo solido: 2,5mm^2
La lunghezza di spelatura è compresa tra 7 e 9 mm.

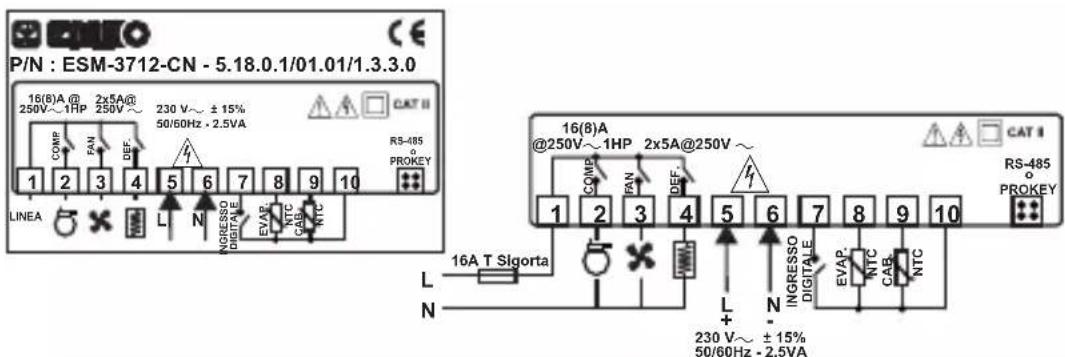

4.2 Etichetta del dispositivo e schema di collegamento
230V\~ SCHEMA DI COLLEGAMENTO

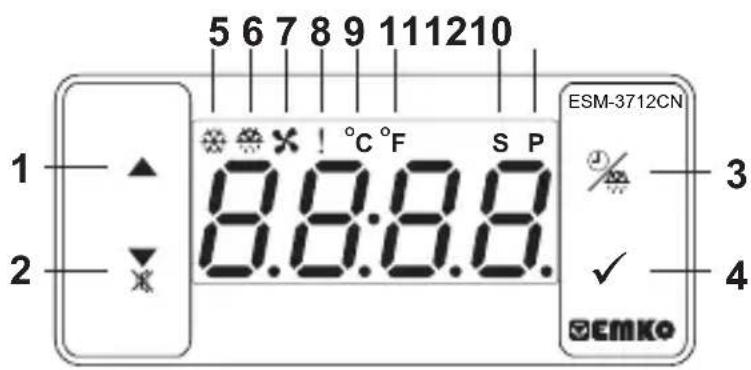

5.Definizione del pannello frontale e accesso ai menu
DEFINIZIONI TASTI
1. Pulsante di incremento:
** Nella schermata delle operazioni principali, premere quello pulsante per visualizzare la temperature del sensore dell'evaporatore.
**Viene utilizzato per augmentare il valore nella schermata Imposta, nella schermata Sbrinamento e nella modalità di programmazione.
2. Decremento, Silenziatore buzzer e Pulsante di download di Prokey:
Viene utilizzato per diminuire il valore nella schermata Imposta, nella schermata Sbrinamento e nella modalità di programmazione.
Viene utilizzato per silenziare il buzzer.
** Se il Prc =0, vieneutilizzato per scaricare da dispositivo a prokey.
3. Pulsante di sbrinamento:
** Nella schermata delle operazioni principali; viene visualizzato il valore del tempo di sbrinamento se viene premuto\ questo pulsante.
**Nella schermata delle operazioni principali; si avvia lo sbrinamento manuale se questo pulsante premuto per 3 secondi.
4. Pulsante Imposta:
** Nella schermata delle operazioni principali; viene visualizzato il valore impostato se viene premuto quello pulsante. Il valore può essere modificato utilizzando i tasti di incremento e decremento. Quando si preme nuovamente il pulsante Imposta, il valore viene salvato e ritorna alla schermata operativa principale.
** Per accedere alla schermata di programmazione; premere quello pulsante per 5 secondi nella schermata delle operazioni principali.
**Viene utilizzato per salvare il valore nella schermata Imposta, nella schermata Sbrinamento e nella schermata di programmazione.
DEFINIZIONI LED
5. Led di uscita del compressore:
** Questo led indica che l'uscita del compressore è attiva. Questo led lampeggia in caso vi sia un tempo di protezione del compressore attivo
6.Led uscita sbrinamento:
** Questo led indica che l'uscita di sbrinamento è attiva.
** Lampeggia una volta agli secondo durante il tempo di ridardo dello sbrinamento.
** Lampeggia (5 Hz) durante l'immissione del valore del tempo di sbrinamento.
7.Led uscita ventola:
** Questo led indica che l'uscita ventola è attiva.
** Lampeggia una volta agli secondo durante il tempo di ritardo della ventola.
8.Led di allarme:
^** É attivo quando si verifies un stato di allarme basso e di allarme alto.
9.Led Celsius:
** Indica che il disposativo è in modalità °C.
10.Fahrenheit led:
** Indica che il dispositivo è in modalità °F.
11.Led Imposta:
** Indica che il dispositivo è in modalità di modifica del valore impostato.
12.Led di programma:
**Lampeggia una volta al secondo in modalità di programmazione.

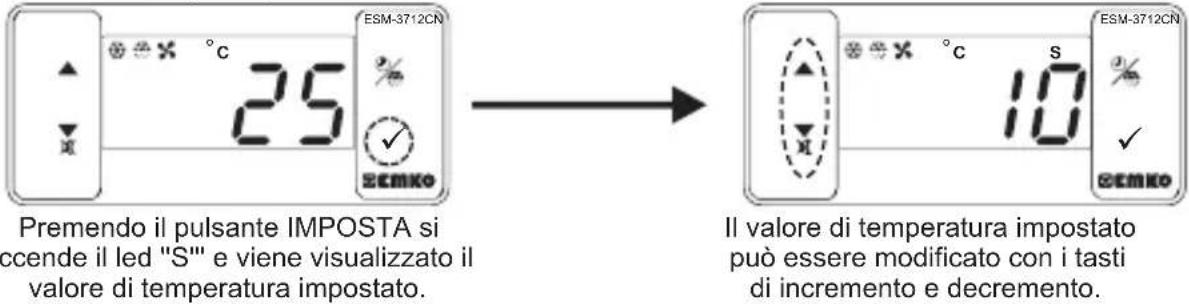

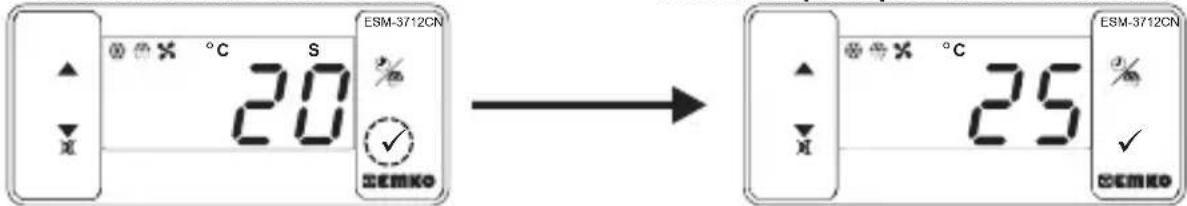

6.Modifica e salvataggio del valore di impostazione della temperatura
Schemata principale di funzionamento
Schemata Valore IMPOSTATO
Schermata Valore IMPOSTATO
Schemata principale di funzionamento
Premendo il pulsante IMPOSTA è possibile salvare il valore impostato della temperatura.
"S" risultera inattivo e ritorna alla schermata delle operazioni principali.
Parametro del valore impostato di temperature (predefinito=10) MODBUS INDIRIZZO:40001 Il valore di temperature impostato può essere programmatico tra il valore di temperature minima impostata e il valore di temperature massima impostata.

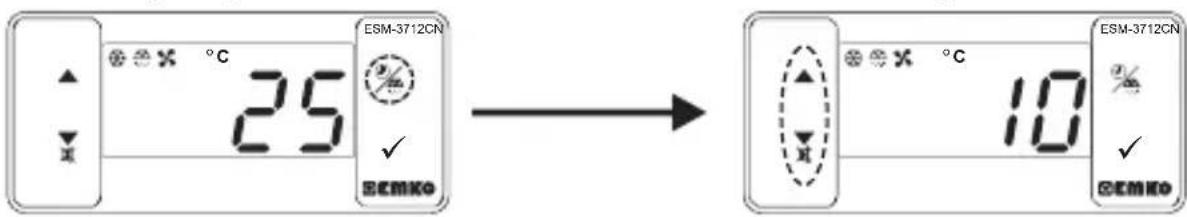

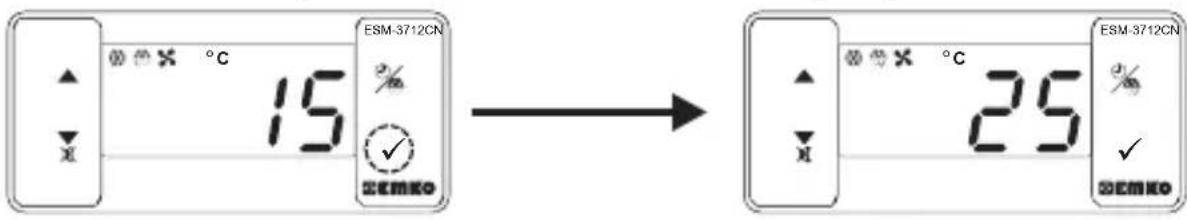

6.1 Modifica e salvataggio del valore impostato del tempo di sbrinamento
Schemata principale di funzionamento
Schemata valore tempo di sbrinamento
Quando si preme il pulsante di sbrinamento, viene visualizzato il valore del tempo di sbrinamento impostato e il led di uscita dello sbrinamento inizia a lampeggiare velocemente (5 Hz).
Modificare il valore impostato per il tempo di sbrinamento con i tasti di incremento e decremento.
Schemata vale tempor di sbrinamento
Schemata principale di funzionamento
Premere il pulsante di impostazione per salvare il valore impostato del tempo di sbrinamento
Il valore impostato per il tempo di sbrinamento viene salvato, il led di uscita dello sbrinamento arresta il lampeggio velocce (5 Hz), viene visualizzata la schermata di funzionamento principale.
Se non viene eseguita alcuna operazione nella modalità di modificifica del valore impostato nel tempo di sbrinamento e nella modalità di modificifica del valore impostato della temperatura per 20 secondi, il dispositivo passa automaticamente alla schermata di funzionamento principale.

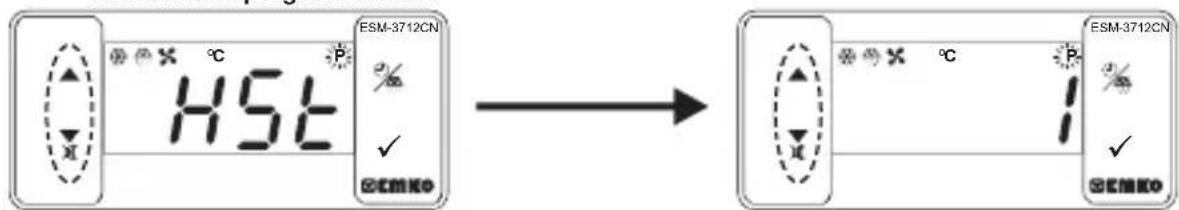

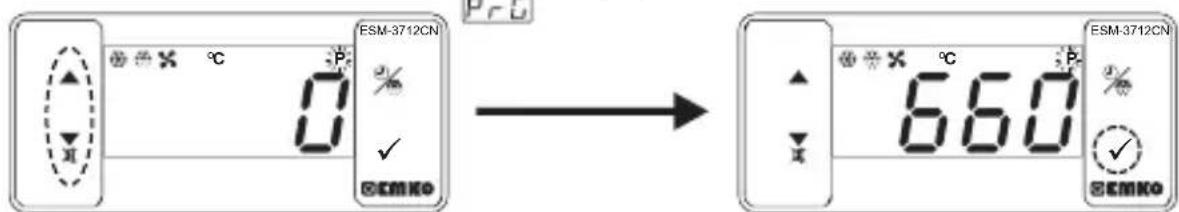

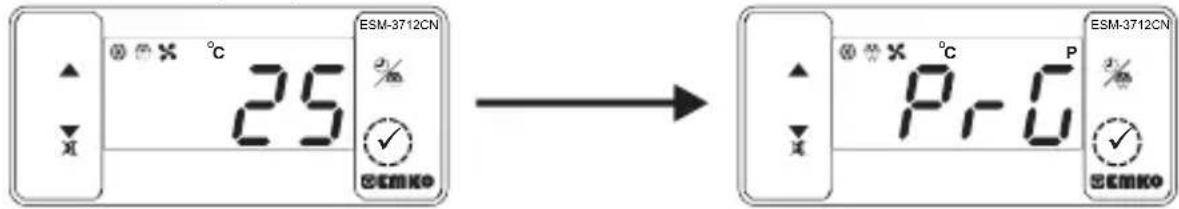

6.2 Programmazione della modalità di programmazione Elenco parametri
Parametro di selezione dell'unità di temperatura (predefinito = 0) MODBUS INDIRIZZO:40002
^ C selezionata.
^ F selezionata.
Parametro di abilitazione del separatore decimale (predefinito = 0 ) MODBUS INDIRIZZO:40003
Disattivare.
Attivare.
Parametro di isteresi per l'uscita del compressore (predefinito = 1 MODBUS INDIRIZZO:40004
da 1 a 20^ per NTC (-50^, 100^) o PTC (-50^, 150^)
da 1 a 36^ per NTC (-58^,212^) o PTC (-58^,302^)
da 0.1 a 10.0^ per NTC (-50.0^,100.0^) o PTC (-50.0^,150.0^)
da 0.1 a 18.0^ per NTC (-58.0^,212.0^) o PTC(-58.0°F,302.0°F)

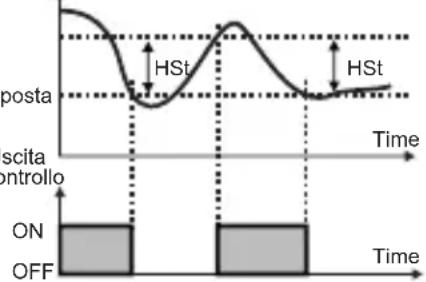

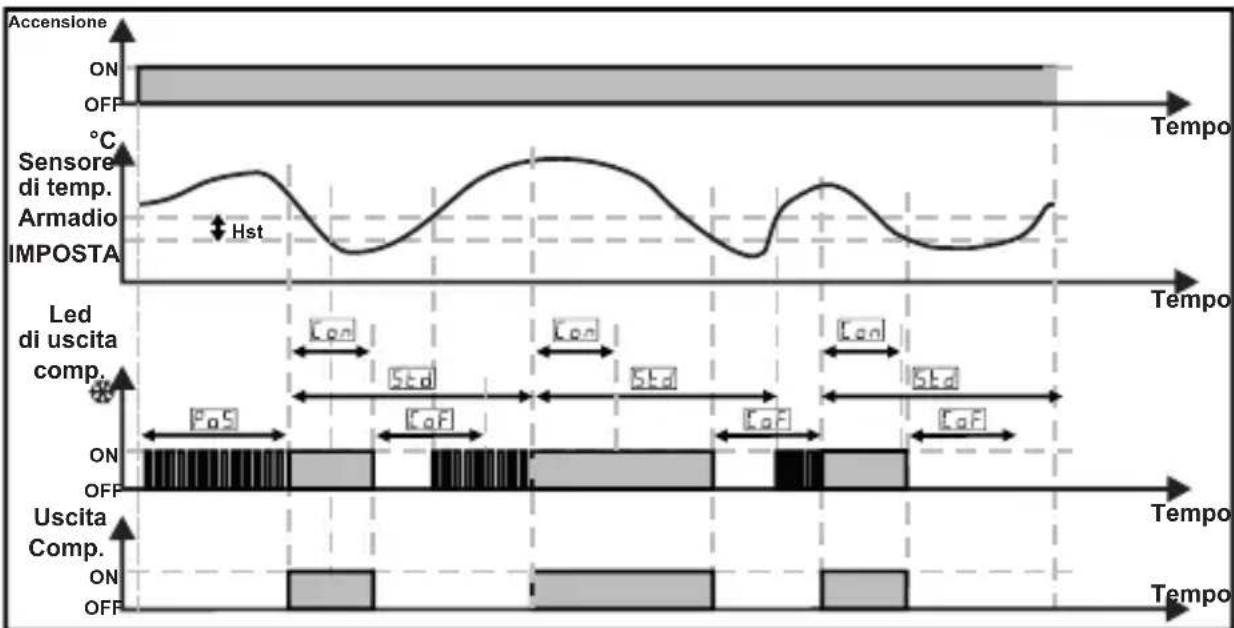

Nell'algorimo di regolazione ON/OFF, si tentaTemperatura
di mantenere il valore di temperatura uguale al valore impostatorgyz o chiudendo l'ultimo elemento di lavoro. Sistema controllato ON/OFF, il valore di temperatu
oscilla continuamente. Il periodo di oscillazione del valore di temperatura o l'ampiezza intorno al valore impostato varia a ° seconda del sistema controllato. Per ridurre il periodo di oscillazione del valore di temperature, si forma una zona di soglia al di fatto o intorno al valore nominale equesta zona viene definita isteresi.
Impostata
Parametro del valore minimo impostato per la temperature (predefinito = valore minimo dell a s cal a de I dis pos i tivo) M O DBU S IN D IRI ZZO : 40005
Il valore di temperatura impostato non può essere inferiore a quello valore. Questo valore del parametro può essere impostato dal valore minimo della Scala del dispositivo al valore massimo impostato del parametro di temperatura SUH .
Valore massimo impostato del parametro di temperatura (predefinito = valore massimo della Scala del dispositivo) MODBUS INDIRIZZO:40006
Il valore di temperatura impostato non può essere maggiore di questo valore. Questo valore del parametro può essere regolato dal valore minimo impostato del parametro di temperature al valore massimo della Scala del dispositivo.
Parametro sensore offset dell'armadio (predefinito = 0) MODBUS INDIRIZZO:40007
Da -20 a 20^ per NTC (-50^, 100^) o PTC (-50^, 150^) ,
Da -36 a 36^ per NTC(-58°F, 212°F) o PTC(-58°F, 302°F),
Da -10.0 a 10.0^ per NTC(-50.0°C,100.0°C) o PTC(-50.0°C,150.0°C),
Da -18.0 a 18.0^ per NTC(-58.0°F,212.0°F) o PTC(-58.0°F,302.0°F).
Parametro di selezione del sensore evaporatore (predefinito =1) MODBUS INDIRIZZO: 40008
Il sensore evaporatore non è Attivo.
Il sensore evaporatore è attivo.
Parametro sensore offset evaporatore (predefinito = 0) MODBUS INDIRIZZO:40009
Se il parametro di selezione del sensore evaporatore è 1, quello parametro [525]iene rispetto Da -20 a 20^ per NTC(-50°C, 100°C) o PTC(-50°C, 150°C),
Da -36 a 36^ per NTC (-58^, 212^) o PTC (-58^, 302^) ,
Da -10.0 a 10.0^ per NTC(-50.0°C,100.0°C) o PTC(-50.0°C,150.0°C),
Da -18.0 a 18.0°F per NTC(-58.0°F,212.0°F) o PTC(-58.0°F,302.0°F).
Parametro di selezione del tipo di sbrinamento (predefinito =0) MODBUS INDIRIZZO: 40010
Sbrinamento elettrico.
Sbrinamento a gas caldo.
Parametro del tempo di sbrinamento (predefinito =10) MODBUS INDIRIZZO:40011
Può essere regolato da 0 to 999 minuti.
Se si selezione 0 lo sbrinamento automatico o manuale non viene eseguito.
Parametro di ripetizione del ciclo di sbrinamento (predefinito = 1) MODBUS INDIRIZZO:40012
Può tessere regolato da 0 to 99 ore.
Parametro di temperatura di arresto sbrinamento (predefinito = 2^ ) MODBUS INDIRIZZO:40013 Per la selezione del sensore dell'evaporatore il parametro è (il sensore dell'evaporatore è attivo), quando lo sbrinamento è in funzione, se la temperature dell'evaporatore raggiunge la temperatura definita da quello parametro in un tempo inferiore a il funzionamento dello sbrinamento si arrasta.
Selezione dello sbrinamento all'accensione e parametro ritardo sbrinamento (predefinito =) MODBUS INDIRIZZO:40014
Può essere regolato da 0 to 99 minuti. Quando questo parametro è 0, se si preme il pulsante di decremento, si osserva . In questea condizione il systema passaattraverso un ciclo di sbrinamento alla fine del tempo di ripetizione del ciclo di sbrinamento drIZero o l'accensione. Se questo value del parametro è compreso tra 0 e 99, alla laSYSTEMA passaattraverso un ciclo di sbrinamento alla fine del tempo di quello parametro delloaccensione.
Parametro di visualizzazione dello stato durante lo sbrinamento (predefinito = 3)
MODDBUS INDIRIZZO:40015
Il valore della temperatura dell'armadio viene visualizzato durante lo sbrinamento.
Il valore della temperatura dell'armadio all'inizio dello sbrinamento viene visualizzato durante lo sbrinamento.
Il valore di temperatura impostato viene visualizzato durante lo sbrinamento.
Viene visualizzato perindicare che lo sbrinamento è in corso.
Visualizzazione del parametro ritardo temperatura attuale dopo lo sbrinamento (predefinito = 0) MODDBUS INDIRIZZO:40016
Questo parametro definisce il ritardo di visualizzazione della temperatura attuale attiva dopo lo sbrinamento. Può essere regolato da 0 to 255 minuti.
Parametro Tempo di gocciolamento (predefinito = 2) MODBUS INDIRIZZO:40017
Questo parametro definisce il tempo di sgocciolamento dopo lo sbrinamento.
Può essere regolato da 0 to 15 minutì.
Parametro allarme ritardo temperatura dopo il gocciolamento (predefinito = 0)
MODBUS INDIRIZZO:40018
Questo parametro definisce il ritardo di attivazione dell'allarme temperatura al termine del tempo di gocciolamento. Puede sere regolato da 0 to 15 minuti.
Ritardo di avvio del compressore al parametro Accensione (predefinito = 0)
MODBUS INDIRIZZO:40019
Quando viene applicata per la prima volta l'alimentazione al disposativo, quello ritardo deve essere esaurito perché si attivi il compressore. Può essere regolato da 0 to 20 minuti.
Ritardo di avvio del compressore al parametro Start-Start (predefinito = 0)
MODBUS INDIRIZZO:40020
Questo ritardo deve essere esaurito per l'attivazione del compressore.
Può essere regolato da 0 to 20 minuti.
Parametro tempo minimo di spegnimento del compressore (predefinito = 0) MODBUS INDIRIZZO:40021
Quando il compressore non è attivo, quello ritardo deve essere esaurito per l'attivazione del compressore. Può essere regolato da 0 to 20 minuti.
Paramento tempo massimo accensione del compressore (predefinito = 0) MODBUS INDIRIZZO:40022
Quando il compressore non è attivo, quello ritardo deve essere esaurito per la disattivazione del compressore. Puede essere regolato da 0 to 20 minuti.
Parametro difetto sonda dell'armadio (predefinito = 0) MODBUS INDIRIZZO:40023
Il compressore risulta spento in caso di guasto alla sonda dell'armadio elettrico.
Il compressore risultata acceso in caso di guasto alla sonda dell'armadio elettrico.
Il compressore funziona periodicamente in base ai periodi di tempo P. in caso di sonda difettosa nell'armadio elettrico.
Tempo di attivazione del compressore in caso di guasto della sonda dell'armadio elettrico (predefinito = 0) MODBUS INDIRIZZO:40024
Se il parametro del guasto della sonda dell'armadio elettrico è 2, alla loizio parametro viene rispetto. Puo essere regolato da to 99 minuti.
Tempo di inattività del compressore in caso di guasto della sonda dell'armadio elettrico (Predefinito = 0) MODBUS INDIRIZZO:40025
Se il parametro del guasto della sonda dell'armadio elettrico iDf è 2, allora quello parametro viene rispetto.
Può essere regolato da [oF] to 99 minuti.
Parametro di selezione della funzione di allarme temperatura (predefinito = 0) MODBUS INDIRIZZO:40026
La funzione di allarme temperatura non è attiva.
Allarme assoluto selezionato. Se la temperatura è inferiore a _ e superiore a _ , l'allarme è attivo.
L'allarme relativo è selezionato. L'allarme funziona in base al valore impostato. Se la temperatura dell'armadio è inferiore (Imposta - RUL) o superiore (Imposta + RUL), l'allarme si attiva.
Parametro minimo dell'allarme di temperatura (predefinito = valore minimo della Scala del dispositorio) MODBUS ADRES:40027
Per ALS = 1 , quello valore del parametro più essere impostato dal valore minimo della scala del dispositivo al valore del parametro massimo dell'allarme di temperature. Per ALS = 2 , quello valore del parametro più essere regolato da 0 a %50 della scala del dispositivo.
Parametro massimo dell'allarme di temperatura (predefinito = valore massimo della Scala del disposativo) MODBUS INDIRIZZO:40028
Per RLS = 1 , quello valore del parametro cui esere regolato dal value minimo dell'allarme di temperatura parametro valore fino al value massimo della scala del dispositivo. Per ILS = 2 , quello valore del parametro cui esere regolato da 0 a %50 della scala del dispositivo.
Allarme temperatura sul parametro del tempo di ritardo (predefinito = 0) MODBUS INDIRIZZO:40029
L'allarme di temperatura sul tempo di ritardo cui èssere definite con quello parametro.
Può essere regolato da 0 to 99 minuti.
Allarme temperatura sul parametro del ritardo après l'accensione (predefinito = 0) MODBUS INDIRIZZO:40030
Quando viene applicata per la prima volta l'alimentazione al dispositorio, quello ritardo deve essere esaurito perché si attivi l'allarme di temperatura. Può essere regolato da 0 to 99 minuti.
Parametro di selezione del funzionamento della ventola (predefinito = 1) MODBUS INDIRIZZO:40031
La ventola è spenta.
La ventola è accesa.
La ventola funziona in base al valore della temperatura del sensore dell'evaporatore.
La ventola funzione in base al valore di temperatura (armadio - evaporatore).
Parametro di temperatura di arresto ventola (predefinito = 2^ ) MODBUS INDIRIZZO:40032 La temperatura di arresto della ventola può essere definita con quello parametro. Può essere regolato dal valore minimo al valore massimo della Scala del dispositivo.
Parametro di isteresi per l'uscita della ventola (predefinito = 1 ) MODBUS INDIRIZZO:40033 Da 1 a 20^ per NTC (-50^,100^) , da 1 a 36^ per NTC (-58^,212^) , da 0.1 a 10.0^ per NTC (-50.0^,100.0^) , da 0.1 a 18.0^ per NTC (-58.0^,212.0^)
Selezione dell'attività della ventola in base al compressore e allo sbrinamento (predefinito = 0) MODBUS INDIRIZZO:40034
La ventola funziona secondo il parametro Fey.
La ventola funzione secondo il parametro F E y, ma la ventola si ferma se il compressore si ferma.
La ventola funziona secondo il parametro , ma la ventola si fermo durante il tempo di sbrinamento e sgocciolamento.
La ventola funzione secondo il parametro. Se il compressore si ferma, durante le operazioni di sbrinamento e sgociolamento la ventola si ferma.
Tempo di ritardo della ventola dopo il completamento del parametro del tempo di gocciolamento (predefinito = 2) MODBUS INDIRIZZO:40035
Il ritardo del tempo della ventola dopo il completeness del tempo di gocciolamento è definito con questo parametro. Può essere regolato da 0 to 15 minuti.
Parametro di selezione dei contatti dell'ingresso digitale (predefinito = 1) MODBUS INDIRIZZO:40036
L'ingresso digitale non è attivo.
NO, L'ingresso digitale "normally aperto" è attivo quando il contatto è chiuso.
NC L'ingresso digitale "normally chiuso" è attivo quando il contatto è aperto.
Parametro di selezione della funzione dell'ingresso digitale (predefinito = 0) MODBUS INDIRIZZO:40037
Se il valore del parametro di selezione del contatto dell'ingresso digitale = 0 , Anything parametro non viene rispetto.
Quando I'ingresso digitale è attivo, la ventola si arresta. Viene visualizzata la schermata
Quando I'ingresso digitale è attivo, il compressore si arresta. Verra visualizzata la schermata e il funzionamento dello sbrinamento viene disabilitato. Se il parametro di selezione della funzione buzzer = 2 o 4 il buzzer è attivo.
Quando I'ingresso digitale è attivo, la prima ventola si ferma, 10 secondi dopo si ferma il compressore. Viene visualizzato nella schermata di funzionamento principale.
Quando I'ingresso digitale è attivo, inizia lo sbrinamento.
Quando I'ingresso digitale è attivo, l'allarme è attivo. verrà visualizzato nella schermata di funzionamento principale. Se il parametro di selezione della funzione buzzer = 2 o 4 il buzzer è attivo.
Parametro del tempo di effetto dell'ingresso digitale (predefinito = - - - ) MODBUS INDIRIZZO:40038
Se il valore del parametro di selezione del contatto dell'ingresso digitale = 0, quello parametro non viene rispetto. Per il parametro di selezione della funzione di ingresso digitale = 0 o 2, con quello parametro si determina il tempo massimo di effetto dell'ingresso digitale. Può essere regolato da 0 to 120 minuti. Quando quello parametro è 0, se si preme il pulsante di decremento, si osserva In这对于 alla condizione l'effetto si interrompe quando l'ingresso digitale viene disattivo.
Parametro di selezione della funzione buzzer (predefinito = 0) MODBUS INDIRIZZO:40039
Il buzzer non è attivo.
Il buzzer si attiva durante lo sbrinamento.
Il buzzer si attiva quando si verifica un allarme.
Il buzzer si attiva in caso di guasto del sensore dell'armadio.
Il buzzer si attiva durante lo sbrinamento, l'allarme o i guasti del sensore del quadro elettrico.
Tempo di attivazione del buzzer (predefinito = - - ) MODBUS INDIRIZZO:40040
Se il valore del parametro di selezione della funizione buzzer |b_| = 0 , quello parametro non viene rispetto.
Il tempo di attivazione del buzzer più essere definite con quello parametro. Può essere regolato da 1 to 99 minuti. Quando questo parametro è 1, se si preme il pulsante di decremento, si osserva In QA condizione il buzzer è attivo finché non viene premuto il pulsante silenziatore del buzzer.
Parametro di protezione tasti (predefinito = 0 ) MODBUS INDIRIZZO:40041
Non vi è alcuna protezione.
Il vale impostato per il tempo di sbrinamento non cui assere modificato e lo sbrinamento manuale non è disponibile.
Il valor di temperatura impostato non può essere modificato.
Il valore impostato per il tempo di sbrinamento e il valore impostato per la temperatura non possono essere modificati e lo sbrinamento manuale non è disponibile.
Il tempo di sbrinamento non può essere modificato, è disponibile il funzionamento Sbrinamento ON/OFF.
Parametro di selezione della modalità di communicatesione (predefinito = 0) MODBUS INDIRIZZO:40042
Comunicazione PROKEY selezionata.
Comunicazione RS485 selezionata.
Parametro ID slave Parametro (predefinito = 1) MODBUS INDIRIZZO=40043
Parametro dell'indirizzo di comunicazione del disposativo (da 1 a 247).
Accesso alla password modalità di programmazione (predefinito = 0) MODBUS INDIRIZZO:40044 Viene utilizzato per accedere alla modalità di programmazione. Può essere regolato da 0 to 999. Se è 0, non viene insertita la password per l'accesso ai parametri. Se la password è '12' solo H5E, dRc risultano accessibili.

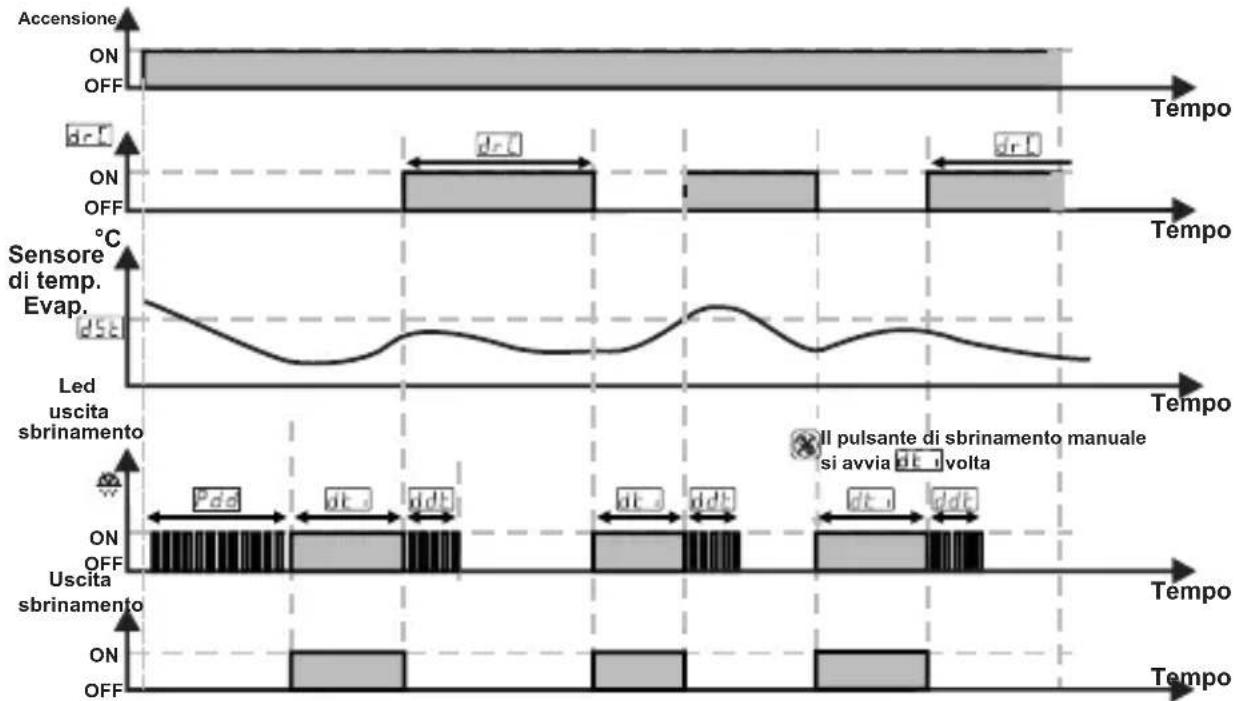

6.3 Operation Graphics del regolatore di raffreddamento ESM-3712-CN
1-Valore del parametro del tempo di sbrinamento 1,
Valore del parametro del ciclo di ripetizione dello sbrinamento ≥ 1
Valore del parametro sbrinamento all'accensione e ritardo sbrinamento _dd≥ 1
Valore del parametro del tempo di gocciolamento ddt ≥ 1
2-Ritardo di avvio del compressore all'accensione al valore del parametro _oS≥ 1
Avvio compressore - valore del parametro del ritardo di avvio 5ed ≥ 1
Valore minimo del parametro del tempo di spegnimento del compressore ≥ 1
Valore minimo del parametro del tempo di accensione del compressore _on≥ 1
6.4 Accesso alla modalità di programmazione, modifica e salvataggio dei parametri Schermata principale di funzionamento
Premendo il pulsante IMPOSTA per 5 secondi, il led "P" inizia a lampeggiare. Se la modalità di programmazione con cui si immette la password è diversa da 0, verrà seguita la modalità di programmazione della schermata iniziale P-0.
Note1: Se la password di accesso alla modalità di programmazione è 0, viene utilizzata la schermata di selezione dell'unità di temperatura in inverse della password di accesso alla schermata di programmazione
Schemata di accesso alla modalità di programmazione
Premere il pulsante IMPOSTA per accedere alla schermata di immissione della password.

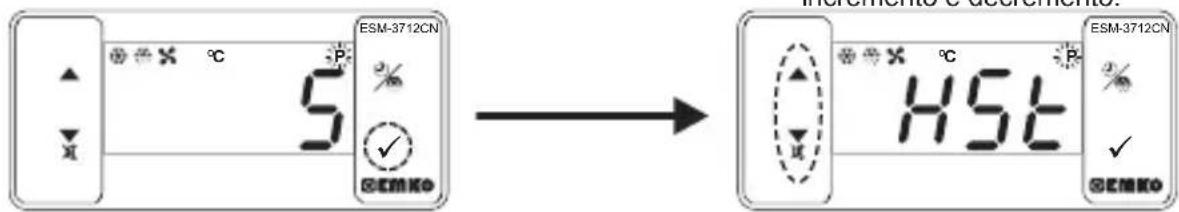

Schermata di immissione della password
Entrare nella modalità di programmazione accedendo alla password con i pulsanti di incremento e decremento.
Schermata di immissione della password
Premere il pulsante IMPOSTA/OK per l'immissione della password.
Note-2: Se la password per la modalità di programmazione è 0, i valore dei parametri risultano visibili, ma non possono essere modificati.
Schemata di programmazione
Premere il pulsante IMPOSTA per accedere al valore del parametro. Premere il pulsante incrementale per accedere al parametro successivo, premere il pulsante decremento per accedere al parametro precedente.
Valore del parametro d'isteresi del compressore di uscita
Premere il pulsante imposta per salvare il parametro.
Valore del parametro d'isteresi del compressore di uscita
Modifica il valore con i pulsanti di incremento e decremento.
Parametro d'isteresi del compressore di uscita
Premere il pulsante incrementale per accedere al parametro successivo, premere il pulsante decremento per accedere al parametro precedente.
Se non viene eseguita alcuna operazione in modalità di programmazione per 20 secondi, il dispositivo passa automaticamente alla schermata delle operazioni principali.
7. Messaggi di erre nel regolatore di raffreddamento ESM-3712-CN
1- 5b1 messaggio lampeggiante, guasto del sensore di temperatura dell'armadio. Il collegamento del sensore è errato o non c'è alcun collegamento del sensore. Durante la visualizzazione di quello messaggio su quello display, se il parametro di selezione della funizione buzzer buF è 3 o 4, il buzzer interno inizia a funzionare.
7. Messaggi di erre nel regolatore di raffreddamento ESM-3712-CN
2-56c messaggio lampeggiante.
Errone del sensore di temperatura dell'evaporatore. Il collegamento del sensore è errato o non vi è alcun collegamento del sensore.
3- RL messaggio lampeggiante.
Per l'allarme assoluto, se il valore del sensore di temperatura dell'armadio è inferiore al valore minimo dell'allarme di temperatura del parametro e per l'allarme relativivo, se il valore del sensore di temperatura dell'armadio è inferiore a (Temperatura impostata - inizi a lampeggiare. Se il parametro di selezione della funzione buzzer é a 2 o 4, il buzzer interno inizia a funzionare.
4- HH lampeggia il messaggio.
Per l'allarme assoluto, se il valore del sensore di temperatura dell'armadio è maggiore del valore massimo dell'allarme di temperatura del parametro e per l'allarme relativo, se il valore del sensore di temperatura dell'armadio è maggiore di (Temperatura impostata +), il messaggio inizia a lampeggiare. Se il parametro di selezione della funzione buzzer è a 2 o 4, il buzzer interno inizia a funzionare.
5- [A] messaggio lampeggiante.
Quando l'ingresso digitale è attivo e il valore del parametro di selezione della funzione d'ingresso digitale è 0 o 2 il messaggio inizi a lampeggiare.
6-R n messaggio lampeggiante.
6-10: messaggio lampegganti.
Quando l'ingresso digitale è attivo e il valore del parametro di selezione della funzione d'ingresso digitale dF_n è 1 o 4 il messaggio inizi a lampeggiare. Se il parametro di selezione della funzione buzzer b u F è a 2 o 4, il buzzer interno inizi a funzionare.
8. Funzionamento con sbrinamento manuale con pulsante di Sbrinamento
3 sn.
Mentre il valore del parametro del tempo di sbrinamento 1,31 il valore del parametro di protezione del pulsante P - E = 0o 2e I'uscita di sbrinamento è inattiva, lo sbrinamento manuale risulterà attivo sulla schermata di funzionamento principale se il pulsante di sbrinamento viene premuto per 3 secondi.
8.1 Funzionamento dello sbrinamento manuale con ingresso digitale
Mentre il valore del parametro di selezione della funzione di ingresso digitale = 3 se il valore del parametro di selezione del contatto = 1 (normally aperto NO) e l'interruttore K si sta chiudendo, o se il valore del parametro di selezione del contatto di ingresso digitale = 2 (normally chiuso NC) e l'interruttore K si sta aprendo lo sbrinamento manuale sare attivo
9.Modbus Indirizzi dei parametri di stato del dispositivo (Read Input Register)
MODBUS ADRES:30001
MODBUS ADRES:30002
MODBUS ADRES:30003
Valore di temperatura dell'armadio
Evaporator Temperature Value
Led di stato
: Led oC 0.bit, Led ventola 4.bit, Led di sbrinamento 5.bit, Led compressore 6.bit, Led di allarme 7.bit Led di programmazione
13.bit, Led di impostazione 14.bit Led Imposta
MODBUS ADRES:30004 stato del dispositorio
: Stato di allarme 0.bit, Stato buzzer 1.bit Stato del sensore dell'armadio perso 2.bit, Stato sensore evaporatore perso 3.bit Stato sbrinamento 7.bit
Uscita compressore 0.bit
Uscita di sbrinamento 1.bit
Uscita ventola 2.bit
MOBDOGADRE.38665
State de la scola .
Uscita ventola 2.bit
MODBUS ADRES:30006
Tipodi dispositivo e versione
10. Specifiche
Protezione contro gli impatti meccanici
Tipodi dispositivo
Alloggiamento & Montaggio
Class di protezione
:1 Joule (IK06)
Regolatore di raffreddamento
: 76 mm x 34,5 mm x71 mm Custodia in plastica per pannello
Apertura pannello 71 × 29 ~mm
: NEMA 4X (IP65 anteriore, IP20 posteriore)
10. Specifiche
Peso
Valutazioni ambientali
Temperatura di conservazione /
funzionamento
Conservazione / Umidità di funzionamento
Installazione
Categoria di sovratensione
Grado di inquinamento
Condizioni operative
Tensione di alimentazione e potenza
Ingressi sensore di temperatura
Tipodi ingresso NTC o tipo di ingresso PTC
Precisione
Protezione dalla rottura del sensore
Ciclo di campionamento
Modulo di controllo
Uscite a relè
Display
LED
Buzzer interno
Approvazioni
: circa 0,2 Kg
: Standard, per interni a un'altitudine inferiore ai 2000 metri alla condensazione di umidità.
：-40°C a +85°C / -30°C a +80°C
: 90 % max. Nessuna condensazione)
:installazione fissa
:11.
: Il, ufficio o posto di lavoro, nessun inquinamento conducativo
:continua
:100-240V～(%15,+%10) 50/60Hz - 2.5VA
:230V～(±15)50/60Hz-2.5VA
:115V～(±%15) 50/60Hz - 2.5VA
:24V~（%15）50/60Hz-2.5VA
: ±1 % dell'intera scala per la termoresistenza
: Di classe superiore
: 3 campioni al secondo
:ON/OFF
: 16(8) A@250 V ~ a carico resistivo (uscita compressore)
5 A@250 V ~ a carico resistivo (Sbramento e uscita ventola)
: Display a LED da 14 mm Rosso a 4 cifre
: S (verde), P (verde), °C (giallo), °F(giallo),
allarme (rosso),uscita sbrinamento (rosso)
uscita ventola (rosso),uscita compressore (rosso)
:83dB
EAC,CE
11.Informazioni per gli ordini
| ESM-3712-CN (77x35 dimension DN) |
Tensione di alimentazioneA
| ABC | E | G | I/ | U | V | W | Z | |||
| 0 | 0 | / | / |
1 100-240V～（%15，+%10）50/60Hz - 2.5VA
| BC | Tipo d'ingresso | Scala(°C) |
| 12 | PTC (Nota-1) | -50°C/-58°F : 150°C/302°F |
| 18 | NTC (Nota-1) | -50°C/-58°F ; 100°C/212°F |
| E | Uscita del compressore | |
| 1 | Uscita a relè (16(8) A@250 V ~ a carico resistivo, 1 NO) | |
| FG | Uscita sbrinamento | |
| 01 | Uscita a relè (5 A@250 V ~ a carico resistivo, 1 NO) | |
| HI | Uscita ventola | |
| 01 | Uscita a relè (5 A@250 V ~ a carico resistivo, 1 NO) | |
| V | Temp. Sensore fornito con ESM-3712-CN | |
| 0 | Nessuno | |
| 1 | PTC-M6L40.K1.5 (Sonda per aria PTC con cavo in silicone da 1,5 mt) | |
| 2 | PTCS-M5L30.K1.5.1/8" (Sonda per liquidi PTC con cavo in silicone da 1,5 mt) | |
| 3 | NTC-M5L20.K1.5 (Sensore NTC, stampato termoplastico con cavo da 1,5 m per applicazioni di raffreddamento) | |
| 4 | NTC-M6L50.K1.5 (sensore NTC, custodia in acciaio inox con 1,5 m di cavo per applicazioni di raffreddamento) | |
| 9 | Cliente | |
Tutte le informazioni relative all'ordine del regolatore di raffreddamento ESM-3712-CN sono riportate nella tabella a sinistra. L'utente può creare la configurazione adeguata del dispositorio in base alle informazioni e codici nella tabella e convertirla nei codici d'ordine. In primo luogo, deve essere determinata la tensione di alimentazione, poi le altre specifiche. Si prega di compilare gli spazi vuoti del codice d'ordine in base alle proprie esigenze. Si prega di contattarci nel caso le vostre esigenze siano fuori dagli standard.
Note-1: Se il tipo di ingresso è selezionato come PTC o NTC (BC= 12, 18), il sensore di temperatura viene fornito con il dispositivo. Per quello motivo, se il tipo di ingresso è selezionato come PTC, il tipo di sensore (V = 0,1 o 2) o se il tipo di ingresso è selezionato come NTC, il tipo di sensore (V = 0,3 o 4) deve essere dichiarato nei dati di ordinazione.
Vac,
Vdc
Vdc o Vac possono essere applicati
Il tuo partner technologico
Grazie mille per aver scelto di utilizzare i prodotti Emko Elektronik, visitate la nostra pagna web per scarcare il manuale utente dettagliato.
www.emkoelektronik.com.t
