ESM-3712-CN - Contrôleur de température Emko - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Régulateur de refroidissement numérique ON/OFF
Modèle	ESM-3712-CN
Marque	Emko
Dimensions (boîtier)	76 x 34,5 x 71 mm
Découpe du panneau	71 x 29 mm
Poids	Environ 0,2 kg
Alimentation	100-240 V~ (±15%, +10%) 50/60 Hz, 2,5 VA (autres options disponibles : 24 V~, 115 V~, 230 V~, 10-30 V---)
Type d'entrée capteur	NTC (10 kΩ à 25°C) ou PTC (1000 Ω à 25°C)
Nombre de sorties relais	3 (compresseur, dégivrage, ventilateur)
Sortie compresseur	16 (8) A @ 250 V~, charge résistive
Sortie dégivrage	5 A @ 250 V~, charge résistive
Sortie ventilateur	5 A @ 250 V~, charge résistive
Affichage	LED rouge 4 chiffres (14 mm)
Indicateurs LED	S (vert), P (vert), °C (jaune), °F (jaune), Alarme (rouge), Sortie dégivrage (rouge), Sortie ventilateur (rouge), Sortie compresseur (rouge)
Avertisseur interne	≥83 dB
Communication	Modbus RTU (RS-485) et ProKey
Température de fonctionnement	-30°C à +80°C
Humidité de fonctionnement	90% HR max (sans condensation)
Indice de protection	IP65 (avant), IP20 (arrière), NEMA 4X
Matériau du boîtier	Plastique
Nettoyage	Avec un chiffon imbibé d'alcool éthylique ou d'eau ; ne pas utiliser de solvants à base d'hydrocarbures
Garantie	2 ans à compter de la date de livraison
Fabricant	Emko Elektronik Sanayi ve Ticaret A.S., Bursa, Turquie
Normes	CE, EHC

FOIRE AUX QUESTIONS - ESM-3712-CN Emko

Comment régler la température de consigne ?

Depuis l'écran principal, appuyez sur la touche SET pour afficher la température de consigne. Utilisez les touches ▲ et ▼ pour modifier la valeur, puis appuyez à nouveau sur SET pour enregistrer.

Comment effectuer un dégivrage manuel ?

Depuis l'écran principal, appuyez sur la touche de dégivrage pendant 3 secondes. Le dégivrage manuel démarre si le temps de dégivrage est ≥ 1 et que la sortie dégivrage est inactive.

Que faire si l'écran affiche 'E1' ou 'E2' ?

Les messages E1 (capteur armoire) ou E2 (capteur évaporateur) indiquent une défaillance de sonde. Vérifiez le raccordement du capteur. Si le problème persiste, remplacez la sonde.

Comment modifier le temps de dégivrage ?

Appuyez sur la touche de dégivrage pour afficher le temps de dégivrage. Utilisez les touches ▲ et ▼ pour ajuster la valeur (0 à 999 minutes), puis appuyez sur SET pour valider.

Quelle est la tension d'alimentation requise ?

Le modèle standard fonctionne sous 100-240 V~ (±15%, +10%) 50/60 Hz. Consultez l'étiquette de l'appareil pour vérifier la tension spécifique.

Comment installer le régulateur dans un panneau ?

Découpez une ouverture de 71 x 29 mm dans le panneau. Insérez l'appareil par l'avant, puis fixez-le avec les brides de fournies. Serrez jusqu'à immobilisation complète.

Puis-je utiliser une sonde PTC avec ce modèle ?

Oui, l'appareil accepte les sondes NTC ou PTC. Le type d'entrée doit être défini dans les paramètres (code BC=12 pour PTC, BC=18 pour NTC).

Comment réinitialiser l'alarme sonore ?

Appuyez sur la touche ▼ pour désactiver l'avertisseur. L'alarme visuelle reste active jusqu'à ce que la condition d'alarme soit résolue.

Quels accessoires sont disponibles ?

Les accessoires optionnels incluent un module de communication RS-485 et une clé de programmation ProKey pour le transfert de paramètres.

Comment protéger les réglages par mot de passe ?

Dans le mode de programmation, réglez le paramètre PAS (mot de passe) sur une valeur de 1 à 999. Le mot de passe sera demandé pour accéder aux paramètres.

MODE D'EMPLOI ESM-3712-CN Emko

ESM-3712-CN (Taille DIN 77 x 35) égulateur de refroidissement numérique ON/OFF (Marche/Arrêt)

• Affichage à 4 chiffres
• Entrée NTC ou entrée PTC (doit être déterminée dans l'ordre.)
• 3 sorties pour commandes de compresseur, dégivrage et ventilateur
• 2 entrées de capteur pour l'armoire et l'évaporateur
• Entre numérique configurable
  -Commande ON/OFF (Marche/Arret)
• 2 valeurs de décalage réglables séparément pour la sonde de l'armoire et de l'évaporateur
• Limites de la valeur de consigne
• La seLECTION de l'opération du compresseur fonctionne en continu, s'arrête ou fonctionne périodiquement en cas de défaut de la sonde de l'armoire
• Retards pour la protection du compresseur
• Fonction de dégivrage sélectionnable (gaz ou électrique)
• Temps de dégivrage régiable à partir du panneau avant
• Dégivrage manuel à partir du panneau avant
• Paramètres de dégivrage
• Paramètres d'alarme
• Le ventilateur peut être utilisé en fonction du compresseur et du dégivrage
• Le ventilateur peut être utilisé en fonction de la température de l'évaporateur ou de la température (de l'armoire-évaporateur)
• Avertisseur interne régiable selon le dégivrage, la défaillance de la sonde de l'armoire et l'état d'alarme
• Protection de la valeur de consigne du temps de dégivrage et/ou du dégivrage manuel et/ou de la température
• Protection par mot de passer pour le mode de programmation
• Installation de paramétres à l'aide de la ProKey
• Accès à distance, collecte et contrôle de données grâce à Modbus RTU
• Possède le marquage CE selon les normes

1. Préface

Les réguleurs de refroidissement série ESM-3712-CN sont conçus pour contrôler le processus de refroidissement. Ils peuvent être utilisés dans de nombreuses applications grâce à leur capacité d'utilisation, forme de contrôle On/Off (Marche/Arrêt) et propriétés de dégivrage. Voici quelques applications et domaines d'application utilisés :

Domains d'applications

Alimentaire

Industries de production

de machines, etc.

Applications

Réfrigerateurs

Climatisation

Stockages

Congélateurs etc.

1.1 Évaluations environnementales

Température de fonctionnement : -30 to 80 °C

Humidité max. de fonctionnement : 90% Hr (sans condensation)

Altitude

:Jusqu'à 2000

Conditions interdites

Atmosphère explosive

Applications interieures

(L'appareil est concu uniquement pour les applications industrielles)

1.2 Caracteristiques generales

Standard

230V～（±%15）50/60Hz

Tension d'alimentation en option

100-240V～(5%15) 50/60Hz,

115V（±%15）50/60Hz

24V（±%15）50/60Hz,

24V（±%15）50/60Hz,

10-30V

NTC, PTC

NTC, PTC

Entrée numérique configurable

• Arrêt du ventilateur
• Arret du comprisseur
• Arrêt du ventilateur
  et du compresseur
• Dégivrage manuel
• Alarme

ESM-3712-CN

Entree d'alimentation

Entrée de capteur de l'évaporateur

Entrée de capteur de l'évaporateur

Entree numérique

Entree compresseur

Sortie dégivrage

Sortie ventilateur

Fonction refroidissement Fonctionnement ON/OFF

Fonction dégivrage Fonctionnement ON/OFF

Sortie contrôle de ventilateur Fonctionnement ON/OFF

1.3 Installation

Une inspection visuelle de ce produit pour détecter d'eventuels dommages survenus durant la livraison est recommandée avant l'installation. Il est de votre responsabilité de vous assurer que les techniciens mécaniques et électriques qualifiés installent ce produit.

En cas de danger d'accident grave resultant d'une defaillance ou d'un défaut dans l'appareil, mettez le système hors tension et déconnectez le raccordement électrique de l'appareil du système.

L'appareil est normalement fourni sans interrupteur d'alimentation ni fusible. Utilisez l'interrupteur d'alimentation et le fusible si nécessaire.

Veillez à utiliser la tension nominale d'alimentation pour protéger l'appareil contre les dommages et pour éviter toute défaillance.

Gardez l'appareil hors tension jusqu'à ce que tout le câblage soit terminé afin d'éviter tout chocolélectrique et tout problème dans l'appareil.

Ne tentez jamais de démonter, modifier ou réparer cet apparéil. Toute tentative d'ouverture de ce produit peut provoquer une panne, un choc électrique, un incendie.

N'utilisez pas l'appareil dans les atmospheres gazeuses, inflammables ou explosives.

Pendant l'installation mécanique, prenez les précautions nécessaires pour ne pas vous blesser sur les bords irréguliers de l'orifice dans le panneau métallique.

Le montage du produit sur un système doit être fait avec ses pince de fixation. N'effectuez pas le montage de l'appareil avec la pince de fixation inappropriée. Assurez-vous que le produit ne tomber pas pendant le montage.

Il vous incombe de vérifier que ce produit est toujours installé et utilisé conformément à son manuel d'utilisation.

1.4 Garantie

EMKO Elektronik garantit que le matériel livre est exempt de defaults de matériaux et de fabrication. Cette garantie est valide pendant deux ans. La période de garantie commence a partir de la date de livraison. Cette garantie reste valide si les conditions et les responsabilités stipulées dans la garantie et le manuel d'utilisation sont intégralement respectées par le client.

1.5 Maintenance

Les opérations de maintenance et de réparation doivent uniquement être confiées à un technicien spécialisé. Coupez l'alimentation de l'appareil avant d'acceder aux composants. Ne nettoyez pas le boîtier avec des solvants à base d'hydrocarbures (essence, trichloréthylene, etc.). L'utilisation de ces solvants peut réduire la fiabilité mécanique du produit. Utilisez un chiffon imbibé d'alcool éthylique ou d'eau pour nettoyer le boîtier en plastique.

1.6 Société du fabricant

Informations sur le fabricant:

Emko Elektronik Sanayi ve Ticaret A.S.

Bursa Organize Sanayi Bolgesi, (Fethiye OSB Mah.) Ali Osman Sonmez Bulvari,

1. Sokak, No:3 16215 BURSA - TÜRKIYE

Telephone : [phone]

Fax : [phone]

Informations sur le service de réparation et de maintenance :

Emko Elektronik Sanayi ve Ticaret A.S.

Bursa Organize Sanayi Bolgesi, (Fethiye OSB Mah.) Ali Osman Sonmez Bulvari,

1. Sokak, No:3 16215 BURSA - TÜRKİYE

Telephone: [phone]

Fax : [phone]

2. Description générale

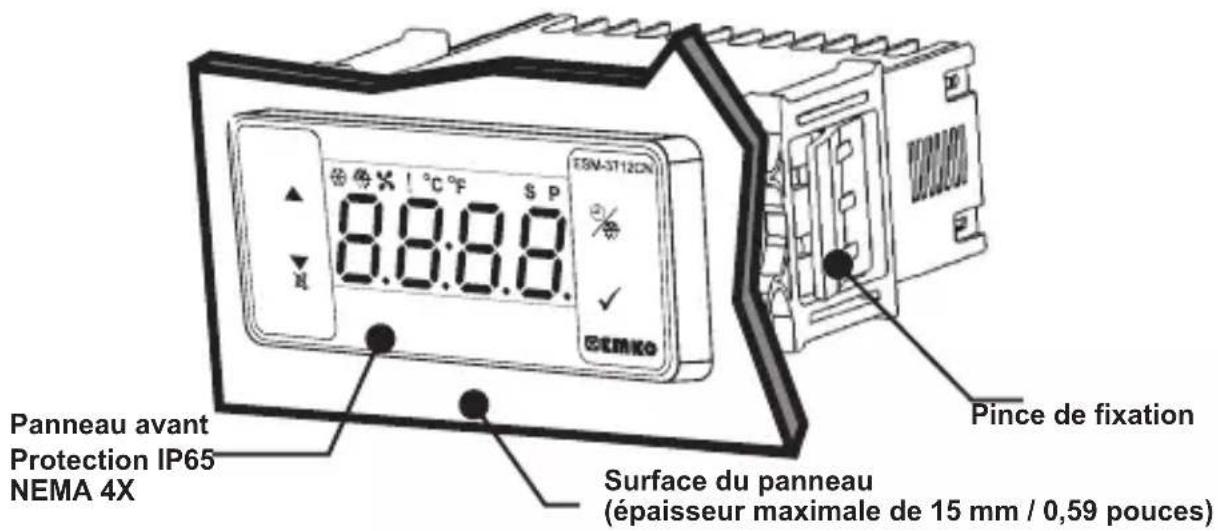

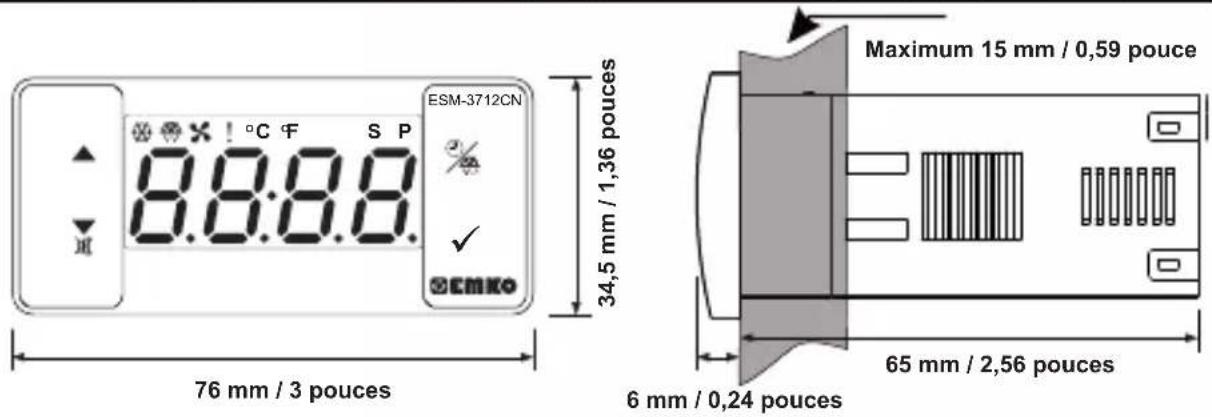

2.1 Vue de face et dimensions du régulateur de refroidissement ESM-3712-CN

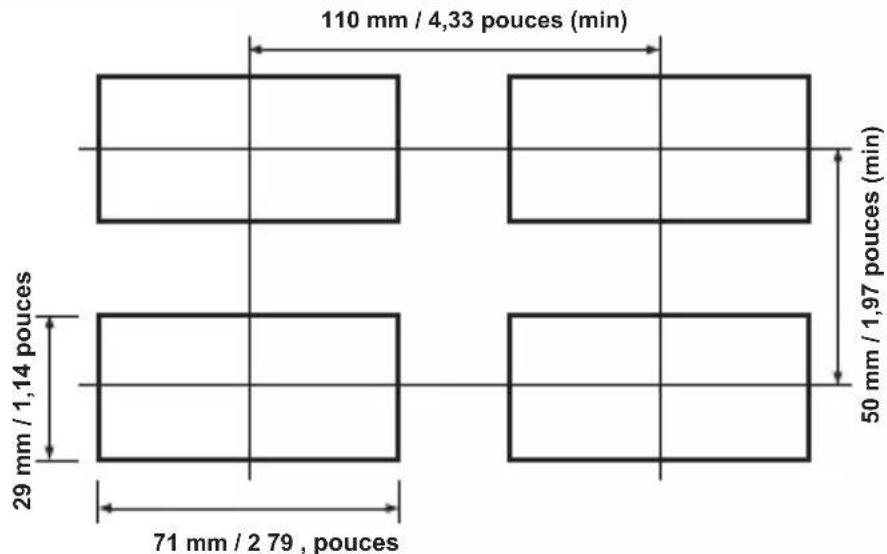

2.2 Découpe du panneau

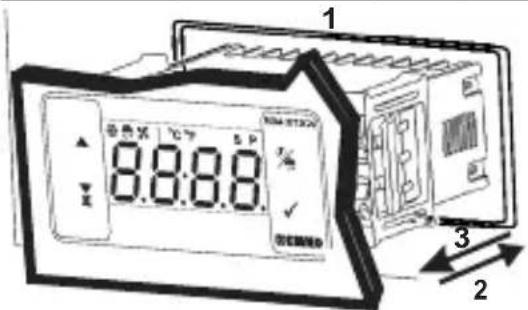

2.3 Montage et démontage du panneau

1-Avant d'installer I'appareil dans voire panneau, assurez-vous que la decoupe a la taille appropriee. 2- Inserez le produit a travers la decoupe. Si les pince des fixation sont sur I'appareil, enlevez-les avant d'inserer I'appareil dans le panneau. 3- Inserez les brides de fixation dans les prises de fixation situées a droite et a gauche du produit et immobilisez complètement I'appareil dans le panneau.

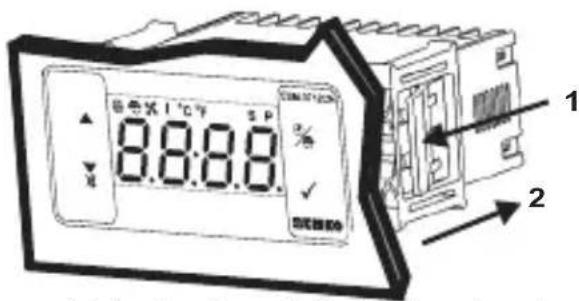

1-Tirez les pinces de fixation des prises defixations gauche et droite.
2-Tirez l'appareil a travers la face avant du panneau.

Avant de retirer l'appareil du panneau, eteignez le produit et le système connexe.

3.Accessoires en option

1. Module RS-485

Interface de communication RS-485

2. Module de programmation de la PROKEY

L'appareil estprogramme (Charger ou Telecharger) en utilisant les parametes.

3.1 Utilisation de la ProKey

POUR UTILISER PROKEY, LA VALEUR DU PARAMETRE PrC DOIT ETRE DE « 0 ».
SI PrC=1 ET QUE LA TOUCHE ▼ EST APPUYEE, LEMESSAGE SERA ALORS AFFICHE. 10s PLUS TARD, L'APPAREIL REVIENDRA À L'ÉCRAN PRINCIPAL DE L'OPÉRATION OU VOUS POUVEZ APPUYER SUR LA TOUCHE SET POUR RETOURNER À L'ÉCRAN PRINCIPAL DE L'OPÉRATION.

TELECHARGEMENT DE L'APPAREIL À LA PROKEY

1. L'appareil estprogramme enutilisant les parametes.
2. Mettez l'appareil sous tension, puis insérez la PROKEY et appuyez sur la touche . Le message est affché à l'écran. Lorsque le chargement est terminé, le message est affché.
3. Appuyez sur une touche pour revenir à l'écran principal.
4. Retirez la PROKEY.

REMARQUE: Le message est affché lorsqu'une erreur survient lors de la programmation. Si vous souhaitez recharger, insérez la PROKEY et appuyez sur la touche . Si vous souhaitez quitter, retirez la PROKEY et appuyez sur la touche . L'appareil affichera l'écran principal.

TELECHARGEMENT DE LA PROKEY À L'APPAREIL

1. Éteignez l'appareil.
2. Insérez la ProKey puis mettez l'appareil sous tension.
3. Lorsque l'appareil est sous tension, le téléchargement des valeurs des paramétres dans la ProKey démarre automatiquement sur l'appareil. Dans un premier temps, le message est affché à l'écran; puis, lorsque le chargement est terminé, le message est affché.
4. Àpès 10 secondes, l'appareil commence à fonctionner avec de nouvelles valeurs de paramétres.
5. Retirez la PROKEY.

REMARQUE: Le message est affché lorsqu'une erreur survient lors de la programmation. Si vous pouze recharger, éteignez l'appareil et insérez la PROKEY puis, mettez sous tension l'appareil. Si vous souhaitez quitter, retirez la PROKEY et appuyez sur la touche L'appareil affichera l'écran principal.

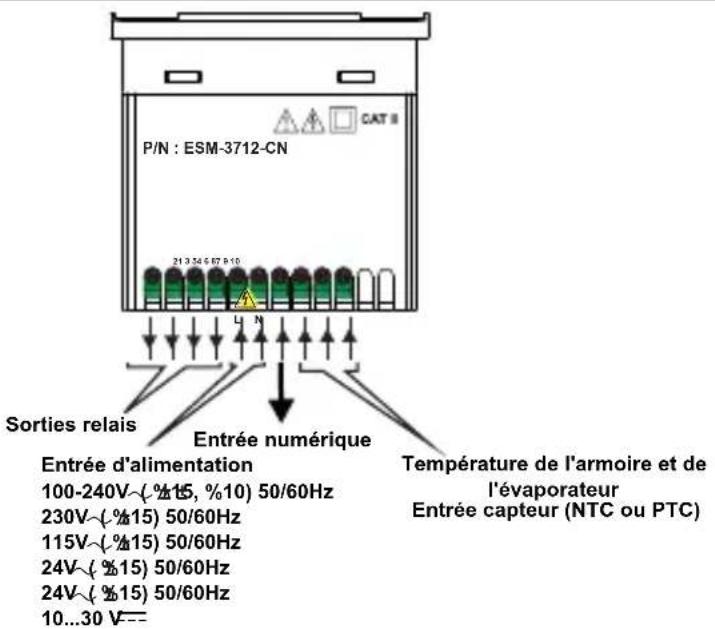

4. Schéma de câblage électrique

Doit etre déterminée dans l'ordre.

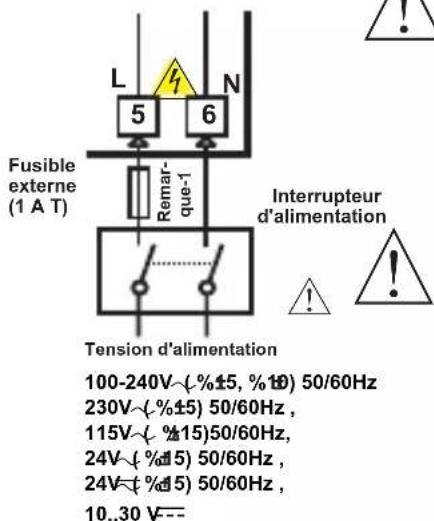

4.1 Connexion de l'entrée de la tension d'alimentation de l'appareil

Entrée d'alimentation

Doit etre déterminée dans l'ordre.

Assurez-vous que la tension d'alimentation est la même que cette indiquée sur l'appareil.

Mettez l'appareil sous tension uniquement après que toutes les connexions electriques ont eté achievées.

La plage de la tension d'alimentation doit etre déterminée dans l'ordre. Lors de I'installation du produit, la plage de tension d'alimentation doit etre controlee et la tension d'alimentation appropriee doit etre appliquée au produit.

Il n'y a pas d'interrupteur d'alimentation sur l'appareil. par conséquent, un interrupteur d'alimentation doit être ajoute à l'entrée de tension d'alimentation.

L'interrupteur d'alimentation électrique doit être bipolaire pour séparer la phase et le neutre. L'état ON/OFF (Marche/Arrêt) de l'interrupteur d'alimentation est très important dans la connexion électrique.

Le fusible externe qui regule les entrées d'alimentation ~ doit être connecté à la phase.

Le fusible externe qui regule les entrées d'alimentation --- doit être connecté à (+).

Remarque-1: Un fusible externe estrecommandé.

Remarque-2: Section cable toronne: 1,5mm^2 , Section cable solide: 2,5mm^2

La longueur de dénudage est de 7 à 9mm.

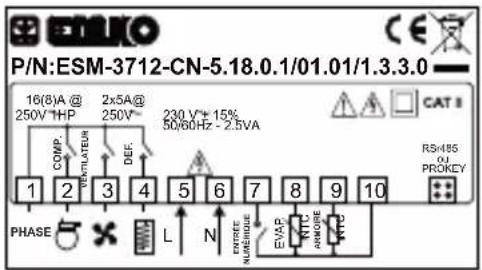

4.2 Etiquette du dispositif et schéma de câblage

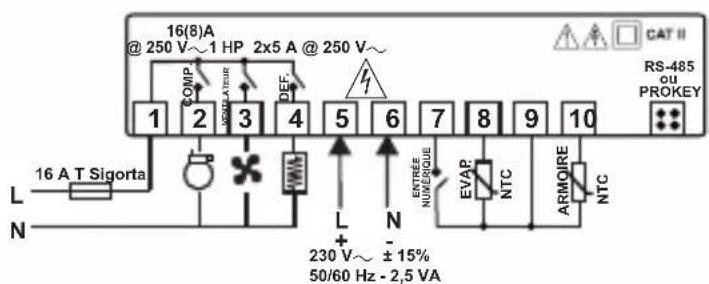

SCHEMA DE CÁBLAGE DE 230 V~

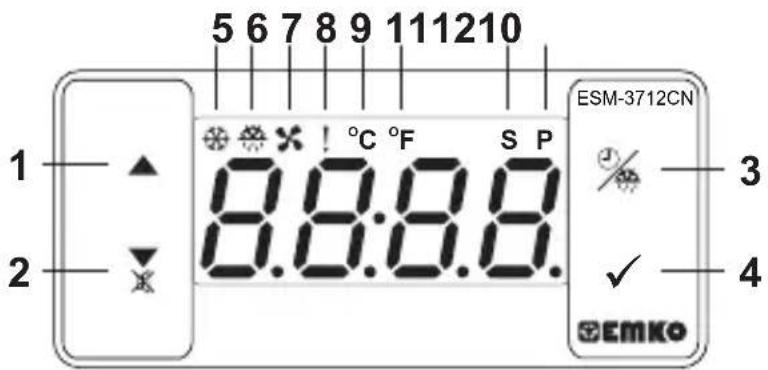

5. Définition du panneau avant et accès aux menus

DEFINITIONS DES TOUCHES

1. Touche d'incrémentation :

** Dans l'écran principal de l'opération, appuyez sur ce bouton pour afficher la température de la sonde de l'évaporateur.

** Elle est utilisée pour augmenter la valeur à l'écran Set, à l'écran de dégivrage et dans le mode de programmation.

1. Touche de dépréciement, de désactivation de l'advertisseur et de téléchargement à la ProKey :

** Elle est utilisée pour diminuer la valeur à l'écran Set, à l'écran de dégivrage et dans le mode de programmation.

** Elle est utilisée pour désactiver l'avertisseur.

** Si Prc =0, elle est utilisé pour télécharger de l'appareil à la ProKey.

3. Touche de dégivrage :

** Sur l'écran principal, si cette touche est appuyée, le temps de dégivrage sera affché.

** Sur l'écran principal, si cette touche est enforcée pendant 3 secondes, le temps de dégivrage manuel démarre.

4. Touche Set :

** Sur l'écran principal; si cette touche est enfoncée, la valeur de consigne sera affichée. La valeur peut être modifiée à l'aide des touches d'incrémentation et de dépréciation Lorsque la touche Set est à nouveau appuyée, la valeur est enregistrée et returne à l'écran principal de l'opération.

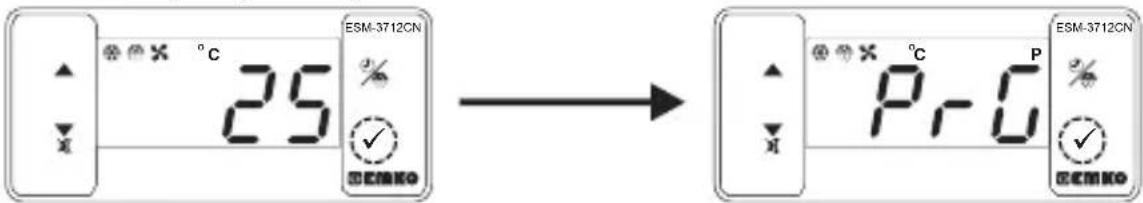

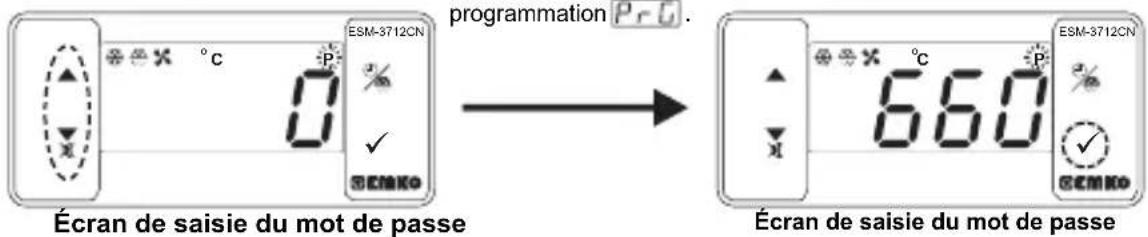

** Pour acceder à l'écran de programmation ; dans l'écran principal, appuyez sur cette touche pendant 5 secondes.

** Elle est utilisee pour sauegarder la valeur a Iecran Set, a Iecran de degivrage et a Iecran de programmation.

DEFINITIONS DES DEL

5. Del sortie comprisseur :

** Cette DEL indique que la sortie du comprisseur est active. Si un temps de protection du comprisseur est actif, cette LED clignote.

6. Del sortie de dégivrage :

** Cette DEL indique que la sortie de dégivrage est active.

** Clignote une fois par une seconde pendant le temps de liéai du dégivrage.

** Clignote (5 Hz) en entrant la valeur du temps de dégivrage.

7. Del sortie ventilateur :

** Cette Del indique que la sortie ventilateur est active.

** Clignote une fois par une seconde pendant le temps de retard du ventilateur.

8. DEL Alarme :

** Elle est active lorsque en cas d'alarme haute et d'alarme basse.

9. DEL Celsius :

** Indique que l'appareil est en mode °C.

10. DEL Fahrenheit :

** Indique que l'appareil est en mode °F.

11. DEL Set:

** Indique que l'appareil est en mode de changement de valeur de consigne.

12. DEL Programme :

** Clignote une fois par seconde en mode programmation.

6. Modification et enregistrement de la température de consigne

Écran principal de l'opération

Lorsque le bouton SET est appuyé, la DEL « S » s'active et la température de consigne est affichée.

Écran Valeur de consigne

La température de consigne peut être modifiée à l'aide des touches d'incrémentation et de déprémentation.

Écran Valeur de consigne

Lorsque la touche SET est enforcée, la température de consigne peut être sauvégardée.

Écran principal de l'opération

« S » sera inactif et affichera à nouveau l'écran principal.

Parametre de la températe de consigne (par défaut = 10) ADRESSE DU MODBUS : 40001 La températe de consigne peut être définie entre la températe minimale de consigne S_ L et la températe maximale de consigne S_ H .

6.1 Modification et sauvegarde de la valeur de consigne du temps de dégivrage

Écran principal de l'opération

Lorsque la touche de dégivrage est appuyée, la valeur de consigne du temps de dégivrage est affichée et la DEL sortie de dégivrage. commence à clignoter rapidement (5 Hz).

Écran de la valeur du temps de dégivrage

Modifiez la valeur de consigne du temps de dégivrage à l'aide des touches d'incrémentation et de dépréciement.

Écran de la valeur du temps de dégivrage

Appuyez sur le bouton de réglage pour enregistrer la valeur de consigne du temps de dégivrage.

Écran principal de l'opération

La valeur de consigne du temps de dégivrage est enregistrée, la DEL sortie de dégivrage cesse son clignotement rapide (5Hz) , l'ecran principal de I'opération est affiche.

Si aucune opération n'est effectuée en mode de changement de la valeur de consigne du temps de dégivrage et en mode de changement de la température de consigne pendant 20 secondes, l'appareil affichera l'écran principal automatique.

6.2 Lieste des paramètres du mode de programmation

Parametre de selection de l'unité de température(par défaut = 0) ADRESSE DU MODBUS:40002

°CseLECTIONNE. F selectionne

Parametre d'activation du séparateur decimal (par défaut = 0)

Parametre d'hysteresis pour la sortie compresseur (par défaut = 1)
ADDRESSE MODBUS:40004

de 1 à 20^ pour NTC (-50^, 100^) ou PTC (-50^, 150^)

de 1 à 36^ pour NTC (-58^,212^) ou PTC (-58^,302^)

de 0,1 à 10,0°C pour NTC (-50,0°C, 100,0°C) ou PTC (-50,0°C, 150,0°C)

de 0,1 à 18,0°F pour NTC (-58,0°F, 212,0°F) ou PTC(-58,0°F, 302,0°F)

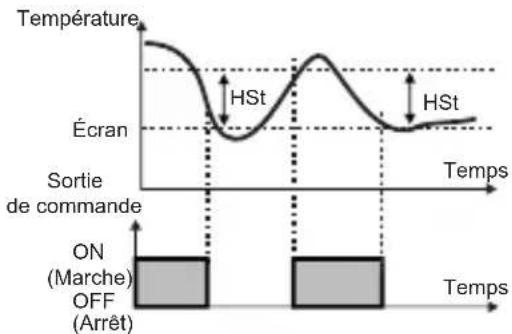

Dans l'algorithm de contrôle ON/OFF

(Marche/Arret), la valeur de température essie de rester égale à la valeur de consigne en ouvrant ou en fermant le dernier élément de commande. Avec le système contrôle ON/OFF (Marche/Arret), la valeur de température oscille en permanence. La période ou l'amplitude d'oscillation de la valeur de la température autour de la valeur de consigne change selon le système contrôle. Pour diminuer la période d'oscillation de la valeur de la température, une zone seuil se forme en-dessous ou autour de la valeur de consigne et cette zone est appelée hysteresse.

Paramètre température de consigne minimale (valeur par défaut = valeur minimale de l'échelle de l'appareil) ADRESSE DU MODBUS : 40005

La température de consigne ne peut pas être inférieure à cette valeur. Cette valeur peut être régée de la valeur minimale de l'échelle de l'appareil à la température de consigne maximalé

Paramètre température de consigne maximale

(Par défaut = Valeur maximum de l'échelle de l'appareil) ADRESSE DU MODBUS :40006

La température de consigne ne peut pas être supérieure à cette valeur.

Cette valeur peut être régée de la température de consigne minimale 50% à la valeur maximale de l'échelle de l'appareil.

Parametre écart de la sonde de l'armoire (par défaut = 0) ADRESSE DU MODBUS : 40007

De -20 à 20 °C pour NTC(-50°C, 100°C) ou PTC(-50°C, 150°C),

De -36 à 36°F pour NTC(-58°F, 212°F) ou PTC(-58°F, 302°F),

De -10,0 à 10,0°C pour NTC(-50,0°C,100,0°C) ou PTC(-50,0°C,150,0°C),

De -18,0 à 18,0°F pour NTC(-58,0°F,212,0°F) ou PTC(-58,0°F,302,0°F).

Parametre de selection de la sonde de l'évaporateur (par défaut = 1)
ADRESSE DU MODBUS:40008

La sonde de l'évaporateur est inactive.

La sonde de l'évaporateur est active.

Parametre d'ecart de la sonde de l'évaporateur (par défaut = 0) ADRESSE DU MODBUS : 40009

Si le paramètre de selection de la sonde de l'évaporateur 525 est de 1, ce paramètre est affché.

De -20 à 20^ pour NTC(-50°C, 100°C) ou PTC(-50°C, 150°C),

De -36 à 36^ pour NTC(-58°F, 212°F) ou PTC(-58°F, 302°F),

De -10,0 à 10,0°C pour NTC(-50,0°C,100.0°C) ou PTC(-50,0°C,150,0°C),

De -18,0 à 18,0 °F pour NTC(-58,0°F,212,0°F) ou PTC(-58,0°F,302,0°F).

Paramètre de selection du type de dégivrage (par défaut = 0)
ADRESSE DU MODBUS : 40010

Dégivrage électrique.

Dégivrage par gaz chaud.

Parametre temps de dégivrage (par défaut = 10) ADRESSE DU MODBUS : 40011

Il peut être ajusté de 0 à 999 minutes.

S'il est reglé sur 0, le dégivrage manuel ou automatique n'est pas effectué.
Paramètre du cycle de répétition du dégivrage (par défaut = 1) ADRESSE DU MODBUS : 40012
Il peut être ajusté de 1 à 99 heures.

Parametre de la température d'arrêt du dégivrage (par défaut = 1) ADRESSE DU MODBUS:40013
Lorsque le paramètre de sélection de la sonde de l'évaporateur est 1 (sonde de l'évaporateur active), pendant l'opération de dégivrage, si la température de l'évaporateur atteint la température définie à ce paramètre dans un temps plus court que , alors l'opération de dégivrage s'arrête.

Dégivrage à la sélection de la mise sous tension et valeur du paramètre du-delai de dégivrage (par défaut= no) ADRESSE DU MODBUS : 40014

Il peut être ajusté de 0 à 99 minutes. Lorsque ce paramètre est 0, si la touche de dépréciement est appuyée, est affché. Dans cet état, le système passse par un cycle de dégivrage à la fin du temps du cycle de répetition de dégivrage après la mise sous tension. Si cette valeur du paramètre est comprise entre 0 et 99, alors le système passse par un cycle de dégivrage à la fin de ce temps défini après la mise sous tension.

Statut d'écran pendant le paramètre de dégivrage (par défaut = 3)
ADRESSE DU MODBUS : 40015

La température de l'armoire est affichée pendant le dégivrage.

La valeur de température de l'armoire au début du dégivrage est affichée pendant le dégivrage.

La valeur de consigne de la température est affichée pendant le dégivrage.

est affché pour indiquer que le dégivrage est en cours.

Affichage du reli de tempereure en cours apres le parametre du degivrage (par defaut = 0) ADRESSE DU MODBUS : 40016

Ce paramètre définit le salarié pour l'affichage de la température appliquée active après la mise sous tension. Il peut être ajusté de 0 à 255 minutes.

Parametre temps d'égouttement (par défaut = 2) ADRESSE DU MODBUS : 40017

Ce paramètre définit le temps d'égouttement après le dégivrage.

Il peut être ajusté de 0 à 15 minutes.

Délambda de l'alarme de température après le paramètre du temps d'égouttement (par défaut = 0) ADRESSE DU MODBUS : 40018

Ce paramètre définit le salarié pour l'alarme de température appliquée active après l'application du paramètre du temps d'égouttement. Il peut être ajusté de 0 à 15 minutes.

Paramètre du début d'activation du compresseur lorsque l'appareil est sous tension (par défaut = 0) ADRESSE DU MODBUS : 40019

Lorsque l'appareil est d'abord mis sous tension, ce délaï doit être expiré pour que le compresseur soit activé. Il peut être ajusté de 0 à 20 minutes.

Paramètre de délambda activation - activation du compresseur (par défaut = 0)
ADRESSE DU MODBUS:40020

Ce délambda doit être expiré entre deux activations du compresseur. Il peut être ajusté de 0 à 20 minutes.

Paramètre du temps min. OFF (Arrêt) du compresseur (par défaut = 0)
ADRESSE DU MODBUS : 40021

Lorsque le comprésseur est inactif, ce délambda doit être expiré pour l'activation du comprésseur. Il peut être ajusté de 0 à 20 minutes.

Paramètre du temps min. ON (Marche) du compréseur (par défaut = 0)
ADRESSE DU MODBUS : 40022 - Lorsque le compréseur est actif, ce déliait doit être expiré pour la désaction du compréseur. Il peut être ajusté de 0 à 20 minutes.

Paramètre de contrôle de défaillance de la sonde de l'armoire (par défaut = 0)
ADRESSE DU MODBUS : 40023

Le compresseur est OFF (Arrêt) en cas de défaillance de la sonde.

Le compresseur est ON (Marche) en cas de defaillance de la sonde.

Le compresseur fonctionné périodiquement selon les périodes PON et POF en cas de défaillance de la sonde de l'armoire.

Temps actif du compresseur en cas de paramètre de contrôle de defaillance de la sonde de l'armoire (par défaut = 0) ADRESSE DU MODBUS : 40024

Si le paramètre de contrôle de défaillance de la sonde de l'armoire [PdF] est de 2, ce paramètre est affché. Il peut être ajusté de [on] à 99 minutes.

Temps inactif du compresseur en cas de parametre de contrôle de defaillance de la sonde de l'armoire (par défaut=0) ADRESSE DU MODBUS : 40025

Si le paramètre de contrôle de défaillance de la sonde de l'armoire [PdF] est de 2, ce paramètre est affché. Il peut être ajusté de [O F] à 99 minutes.

Paramètre de selection de la fonction Alarme (par défaut = 0) ADRESSE DU MODBUS: 40026

La fonction alarme de température est inactive.

Alarme absolue est selectionne. Si la tempereut est inférieure a HvL et superieure a HUH, l'alarme est activee.

Alarme relative est selectionnee. L'alarme fonctionne selon la valeur de consigne. Si la tempereure de l'armoire est inférieure (Consigne - _UL ) ou supérieure (Consigne + _UH ), l'alarme retentit.

Paramètre minimum de l'alarme de température (par défaut = valeur minimum de l'échelle de l'appareil) ADRESSE DU MODBUS : 40027

Pour RLS = 1 , cette valeur de paramètre peut être régée de la valeur minimale de l'échelle de l'appareil à valeur de paramètre maximum de l'alarme de température (R.H). Pour RLS = 2 , cette valeur de paramètre peut être ajustée de 0 à %50 de l'échelle de l'appareil.

Paramètre maximum de l'alarme de température (par défaut = valeur max. de l'échelle de l'appareil) ADRESSE DU MODBUS : 40028

Pour HLS = 1 , cette valeur peut être régée de la valeur de paramètre minimum de l'alarme de température à la valeur maximum de l'échelle de l'appareil. Pour HLS = 2 , cette valeur de paramètre peut être ajustée de 0 à 50 de l'échelle de l'appareil.

Paramètre délambda d'activation de l'alarme de température (par défaut = 0) ADRESSE DU MODBUS : 40029

Le délambda d'activation de l'alarme de température peut être définie avec ce paramètre. Il peut être ajusté de 0 à 99 minutes.

Délai de l'alarme de température après le paramètre de mise sous tension (par défaut = 0) ADRESSE DU MODBUS : 40030

Lorsque l'appareil est d'abord mis sous tension, ce décai doit être expiré pour l'activation de l'alarme de température. Il peut être ajusté de 0 à 99 minutes.

Pour le paramètre de selection de l'opération (par défaut = 1) ADRESSE DU MODBUS : 40031

Le ventilateur est ACTIF.

Le ventilateur est INACTIF.

Le ventilateur fonctionne en fonction de la valeur de temp. de la sonde de l'évaporateur.

Le ventilateur fonctionne en fonction de la valeur de temp. (de l'armoire- evaporateur).

Paramètre de la température d'arrêt du ventilateur (par défaut = 2°C) ADRESSE DU MODBUS : 40032

La température d'arrêt du ventilateur peut être définie avec ce paramètre. Il peut être régle de la valeur d'alarme minimale à la valeur maximale à l'échelle de l'appareil.

Paramètre d'hysteresis pour la sortie ventilateur (par défaut = 1) ADRESSE DU MODBUS : 40033

De 1 à 20^ pour NTC (-50^, 100^) , de 1 à 36^ pour NTC (-58^, 212^) , de 0,1 à 10,0^ pour NTC (-50,0^, 100,0^) , de 0,1 à 18,0^ pour NTC (-58,0^, 212,0^)

Selection de l'activité du ventilateur en fonction du compresseur et du dégivrage (par défaut=0) ADRESSE DU MODBUS : 40034

Le ventilateur fonctionne en fonction du parametre Fey.

Le ventilateur fonctionne en fonction du paramètre, mais le ventilateur est arrêté si le compresseur s'arrête

Le ventilateur fonctionne en fonction du paramètre 品 mais le ventilateur est arrêté pendant le temps de dégivrage et d'égouttement.

Le ventilateur fonctionne en fonction du paramètre [F & G]. Si le compresseur s'arrête pendant les opérations de dégivrage et d'égouttement, le ventilateur s'arrête.

Délambda ventilateur après l'application du paramètre du temps d'égouttement (par défaut = 2) ADRESSE DU MODBUS : 40035

Le délambda ventilateur après la fixation du temps d'égouttement est défini avec ce paramètre Il peut etre ajuste de 0 a 15 minutes.

Paramètre de selection du contact d'entrée numérique (par défaut = 1) ADRESSE DU MODBUS : 40036

L'entrée numérique est inactive.

L'entrée numérique NO « normalement ouvert » est activée lorsque le contact est fermé.

L'entrée numérique NC « normalement fermé » est activée lorsque le contact est ouvert.

Paramètre de selection de la fonction entre numérique (par défaut = 0) ADRESSE DU MODBUS : 40037

Si la valeur du paramètre de selection du contact d'entrée numérique = 0, ce paramètre n'est pas affché.

Lorsque l'entrée numérique est activée, le ventilateur est arrêté. L'écran sera affché. Lorsque l'entrée numérique est activée, le compresseur est arrêté. L'écran sera affché et l'opération de dégivrage sera désactivée. Si le paramètre de selection de fonction de l'avertisseur = 2 ou 4, l'avertisseur est actif.

Si l'entrée numérique est active, le ventilateur s'arrête en premier, et 10 secondes plus tard, le compresseur s'arrête. Rd sera affiché à l'écran principal de l'opération.

Lorsque l'entrée numérique est active, le dégivrage démarre.

Lorsque l'entrée numérique est activée, l'alarme devient activée. Hina sera affiché à l'écran principal de l'opération. Si le paramètre de selection de fonction de l'avertisseur f = 2 ou 4, l'avertisseur est actif.

Parametre du temps d'activation de l'entrée numérique (par défaut = ADRESSE DU MODBUS : 40038

Si la valeur du paramètre de selection du contact d'entrée numérique = 0 , ce paramètre n'est pas affché. Pour le paramètre de selection de la fonction entrée numérique = 0 ou 2, le temps d'activation maximum de l'entrée numérique est déterminée par ce paramètre. Il peut être ajusté de 0 à 120 minutes. Lorsque ce paramètre est 0, si la touche de déprémentation est appuyée, = - est affché. Dans cette condition, l'activation prend fin lorsque l'entrée numérique est désactivée.

Parametre de selection de la fonction avertisseur(par defaut = 0 ADRESSE DU MODBUS:40039

L'avertisseur est inactif.

L'advertisseur s'active lors de l'opération de dégivrage.

L'avertisseur s'active en cas d'alarme.

L'avertisseur s'active en cas de defaillances de la sonde de l'armoire.

L'avertisseur s'active lors de l'opération de dégivrage et en cas de défaillances de l'alarme ou de la sonde de l'armoire.

Temps d'activation de l'avertisseur (par défaut = - - - ) ADRESSE DU MODBUS : 40040

Si la valeur du paramètre de selection de la fonction de l'avertisseur 日 F ] = 0 , ce parametre n'est pas affiché. Le temps d'activation de I'avertisseur peut etre defini avec ce parametre. Il peut etre ajuste de 1 a 99 minutes. Lorsque ce parametre est 1, si la touche de déprémentation est appuyée, est affiché Dans cette condition, I'avertisseur reste actif jusqu'a ce que la touche de

est affiché Dans cette condition, l'avertisseur reste actif jusqu'à ce que la touche de déactivation de l'avertisseur soit appuyée.

Parametre protection de touche (par défaut = 0) ADRESSE DU MODBUS : 40041

Il n'existe aucune protection. La valeur de consigne du temps de dégivrage ne peut pas etre modifiée et le dégivrage manuel n'est pas disponible.
La valeur de consigne température ne peut être modifiée.
La valeur de consigne du temps de dégivrage et la valeur de consigne de la température ne peuvent pas été modifiées et le dégivrage manuel n'est pas disponible.
Le temps de dégivrage ne peut pas être modifié, l'opération ON/OFF du dégivrage est disponible.

Parametre de selection du mode de communication (par défaut = 0) ADRESSE DU MODBUS : 40042

Communication PROKEY sélectionné.

Communication RS485 selectionne.

Parametre ID de l'esclave (par défaut = 1) ADRESSE DU MODBUS : 40043

Paramètre d'adresse de communication de l'appareil (1 à 247).

Programmation du Mode accès au mot de passage (par défaut = 0) ADRESSE DU MODBUS : 40044
Le mot de passage est utilisé pour acceder au mode de programmation. Il peut être définir de 0 à 999. Si le mot de passage est 0, il n'est pas entre pour acceder aux paramétres. Si le mot de passage est « 12 » seuls H5E, Dc, Dc, drc ne peuvent être accessibles.

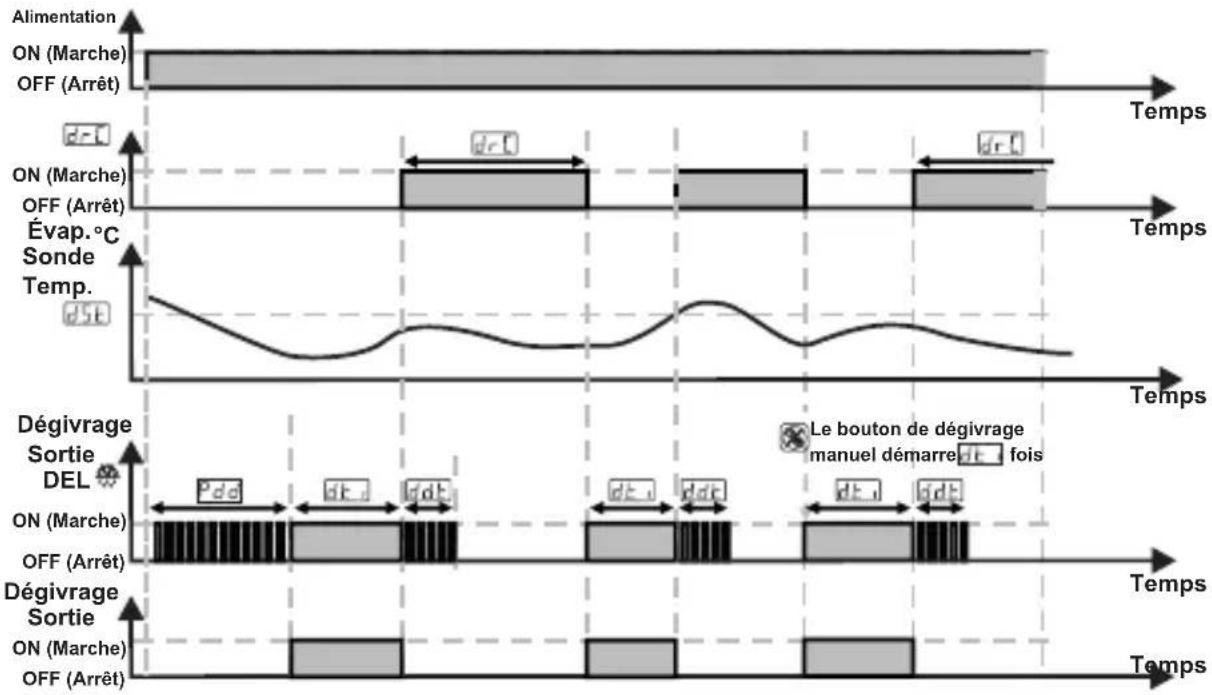

6.3 Graphiques de l'opération du régulateur de refroidissement ESM-3712-CN

1-Valeur de parametre de temps de dégivrage 品 _ 1 ^ 一 > 1

Valeur de parametre du cycle de répétition du dégivrage dcr≥1,

Dégivrage à la sélection de la mise sous tension et valeur du paramètre

du délaie de dégivrage Pd≥1,

Valeur de paramètre du temps d'égouttement ≥ 1

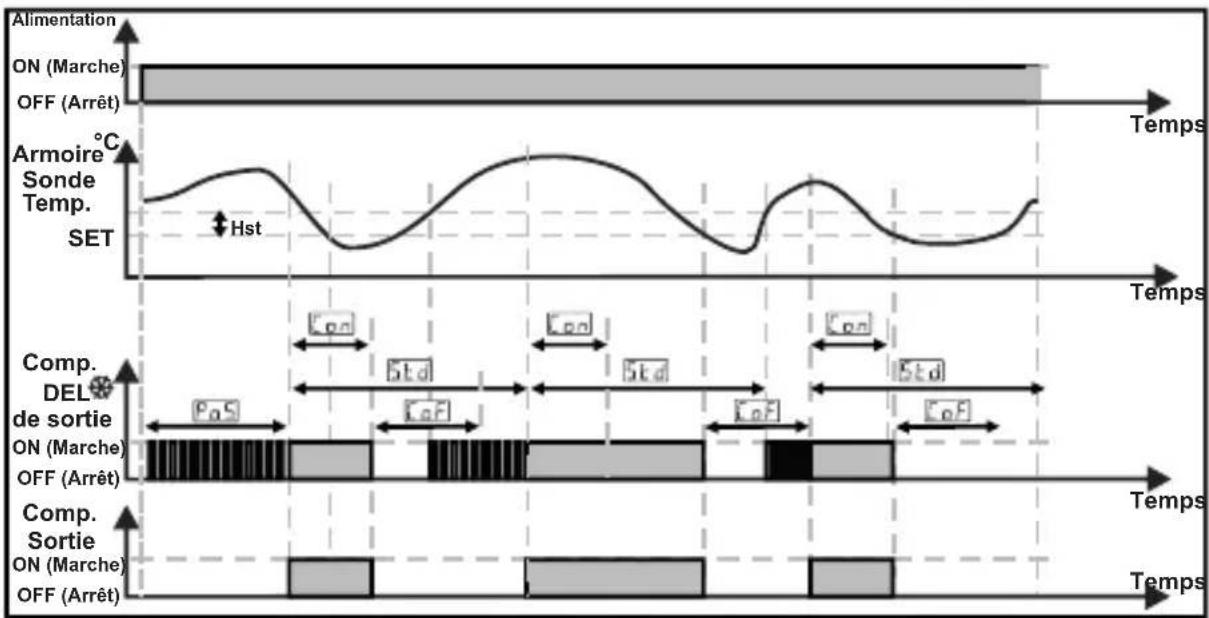

2-Delai de demarrage du compresseur à la valeur de parametre de mise sous tension P05≥1, Valeur du parametre de délambda démarriage-demarrage du compresseur 5d≥1, Valeur de parametre de temps minimum OFF (Arrêt) du compresseur F≥1, Valeur de parametre de temps minimum ON (Marche) du compresseur 1;

6.4 Accès au mode de programmation, modification et enregistrement des paramètres

Écran principal de l'opération

Lorsque la touche SET est appuyee pendant 5 secondes,la DEL « P » commence a clignoter. Si le mot de passage pour acceder au mode de programmation est different de 0,l'ecran d'acces au mode de programmation [P-0] est affiche.

Remarque 1: Si le mot de passé d'accès au mode de programmation est 0, l'écran de seLECTION de l'unité de température (F-F) est affiché à la place du mot de passée d'accès à l'écran de programmation (P-L).

Écran d'accès au mode de programmation

Appuyez sur la touche SET pour acceder à l'écran de saisie du mot de passer.

Entrez le mot de passer pour acceder au mode de programmation avec les touches d'incrémentation et de dépréciement.

Appuyez sur la touche SET/OK pour entrer le mot de passer.

Remarque 2: Si le mot de passer d'accès au mode de programmation est 0, les valeurs de paramètre peuvent s'afficher. Toutefois, les valeurs des paramétres ne peuvent pas été modifiées.

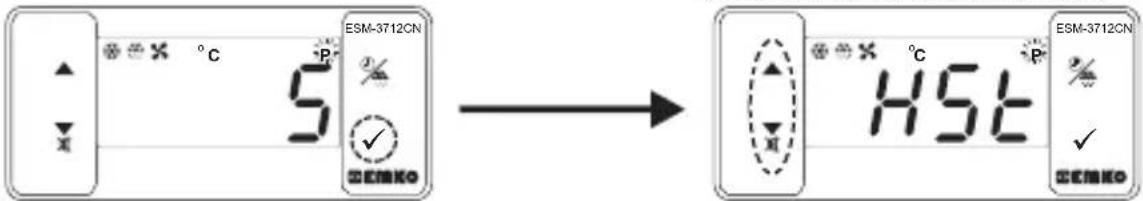

Écran de programmation

Appuyez sur la touche SET pour acceder à la valeur du paramètre Appuyez sur la touche d'incrémentation pour acceder au paramètre suivant, appuyez sur la touche de dépréciation pour acceder au paramètre précédent.

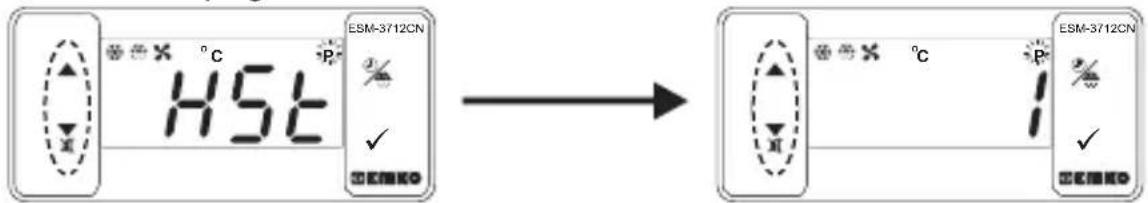

Valeur de paramètre de l'hysteresis de sortie du compresseur

Modifiez la valeur à l'aide des touches d'incrémentation et de dépréciation.

Valeur de paramètre de l'hysteresis desortie du compresseur

Appuyez sur la touche set pour sauvegarder le paramètre.

Parametre de l'hysteresis de sortie du compresseur Appuyez sur la touche d'incrémentation pour acceder au parametre suivant, appuyez sur la touche de déprémentation pour acceder au paramètre précédent.

Si aucune opération n'est effectuée en mode de programmation pendant 20 secondes, l'appareil affichera l'écran principal d'opération automatiquement.

7. Messages d'erreur dans le régulateur de refroidissement ESM-3712-CN

1- message clignotant. Défaillance du capteur de température de l'armoire. Le raccordement du capteur est mauvais ou inexistant. Lorsque ce message s'affiche à l'écran, si le paramètre de selection de fonction de l'avertisseur est 3 ou 4, l'avertisseur interne commence à fonctionner.

7. Messages d'erreur dans le régulateur de refroidissement ESM-3712-CN

2-562 message clignotant.

Défaillance du capteur de température de l'évaporateur. Le raccordement du capteur est mauvais ou inexistant.

3- message clignotant.

Pour l'alarme absolu, si la valeur du capteur de température de l'armoire est inférieure à la valeur de paramètre minimum de l'alarme de température et de l'alme relative, si la valeur du capteur de température de l'armoire est inférieure à (la température reglee -), alors le message commence a clignoter. Si le parametre de selection de fonction de I'vertisseur est 2 ou 4, I'vertisseur interne commence a fonctionner.

4- HH message clignotant.

Pour l'alarme absolu, si la valeur du capteur de température de l'armoire est supérieure à la valeur de paramètre maximum de l'alarme de température et de l'alarme relative, si la valeur du capteur de température de l'armoire est supérieure à (la température régée -RH), alors le message commence à clignoter. Si le paramètre de selection de fonction de l'vertisseur est 2 ou 4, l'vertisseur interne commence à fonctionner.

5- message clignotant.

Lorsque l'entree numerie est active et la valeur de parametre de selection de la fonction d'entree numerique et est egal a 0 ou 2, le message adi commence a clignoter.

6- message clignotant.

Lorsque l'entree numerie est active et la valeur de parametre de selection de la fonction d'entree numerie est
egal a 1 ou 4, le message commences a clignoter. Si le parametre de selection de fonction de I'avertisseur est 2 ou 4, I'avertisseur interne commences a fonctionner.

8. Opération de dégivrage manuel avec le bouton de dégivrage

3 sn.

Lorsque la valeur du paramètre du temps de dégivrage est ≥ 1 , la valeur du paramètre de protection du bouton est _crkP_crk = 0 ou 2 et la sortie de dégivrage est inactive, dans l'écran principal de l'opération, si le bouton de dégivrage est appuyé pendant 3 secondes, le dégivrage manuel sera actif.

8.1 Opération de dégivrage manuelle avec entrée numérique

Lorsque la valeur de paramètre de selection de la fonction entree numérique = 3 ,si la valeur de parametre de selection de contact d'entree numerique = 1

(normalement ouvert NO) et l'interrupteur K se ferme, ou si la valeur de paramètre de selection de contact d'entrée numérique = 2 (normalement fermé NC) et l'interrupteur K s'ouvre, et le dégivrage manuel sera actif.

9. Adresses Modbus des paramètres d'État de l'appareil (Read Input Register)

ADRESSE DU MODBUS : 30001

ADRESSE DU MODBUS : 30002

ADRESSE DU MODBUS : 30003

Valeur de température de l'armoire

Valeur de température de l'évaporateur

État Del : Del 0 bit °C, Del ventilateur 4(bits, Del dégivrage 5(bits, Del compresseur 6(bits, Del alarme 7(bits Del programmation 13 bits, Del consigne 14 bits

ADRESSE DU MODBUS : 30004

État de l'appareil : État alarmé 0.bit, État avertisseur 1.bit
État capteur armoire perdu 2 bits
État capteur evaporateur perdu 3 bits
État de dégivrage 7 bits

ADRESSE DU MODBUS : 30005

État de sortie : Sortie compresseur 0 bit Sortie dégivrage 1 bit Sortie ventilateur 2 bits

Type et modele de l'appareil

10. Caracteristiques

Protection contre

les impacts mécaniques

Type d'appareil

Boitier et montage

:1 joule (IK06)

: Regulateur de refroidissement

:Boitier en plastique de 76 mm x 34,5 mm x 71 mm pour montage sur panneau. La decoupe du panneau est 71 x 29 mm

Classe de protection

: NEMA 4X (IP65 à l'avant, IP20 à l'arrière).

10. Caracteristiques

Poids : Environ 0,2 kg.

Évaluations environnementales

Température de stockage/fonctionnement

Humidité de stockage/fonctionnement Installation

Catégorie de surtension

Degré de pollution

Conditions d'utilisation

Tension et alimentation

Entrées du capteur de température

Type d'entrée NTC ou type d'entrée PTC Precision

Protection contre la rupture du capteur

Fréquence de scrutiny

Formede contrôle

Sorties relais

Affichage

DEL

Avertisseur interne

Approbations

: Standard, à l'intérieur, à une altitude de moins de 2000 mètres sans condensation d'humidité.

-40°C à +85°C / -30°C à +80°C

: 90% max. (Aucune condensation)

: Installation fixe

：11.

: II, bureau ou lieu de travail, pollution non-conductrice

:Continu

: 100-240V~（%15, +%10) 50/60Hz - 2.5VA

:230V~（%15）50/60Hz-2.5VA

:NTC (10 kΩ à 25°C) ou PTC (1000 Ω à 25°C)

: ±1 % pleine échelle pour thermorésistance

Haut de gamme

: 3 échantillons par seconde

: ON / OFF (Marche/Arret)

16 (8) A à 250 V~ à la charge résistive (sortie compresseur)
5 A à 250 V~ à la charge résistive (sortie dégivrage et ventilateur)

: Affichage DEL rouge de14 mm à 4 chiffres

: S (vert), P (vert), oC (jaune), oF (jaune), Alarme (rouge), Sortie dégivrage (rouge), Sortie ventilateur (rouge), Sortie compréseur (rouge),

≥83dB

EHC,CE

11. Informations de commande

ESM-3712-CN (Taille DIN 77x35)		A	BC	DE	FG	HI	I	U	V	VZ
		0	0	0	/	/	/	/	/	/
	Tension d'alimentationA
1	100-240V~ (-%15, +%10) 50/60Hz - 2.5VA
2	24V~ (%15) 50/60Hz - 2.5VA ±
3	24V~ (±%15) 50/60Hz - 2.5VA
4	115V~ (±%15) 50/60Hz - 2.5VA
5	230V~ (±%15) 50/60Hz - 2.5VA
8	10 - 30 V --- 2.5W
9	Client
BC	Type d'entrée	Échelle (°C)
12	PTC (Rmarque-1)	-50°C/-58°F :150°C/302°F
18	NTC (Remarque-1)	-50°C/-58°F ;100°C/212°F
E	Sortie comprésieur
1	Sortie relais (16 (8) A @ 250 V~, sur charge résistive, 1 NO
FG	Sortie dégivrage
01	Sortie relais (5 A @ 250 V~, sur charge résistive, 1 NO)
	Sortie ventilateurHl
01	Sortie relais (5 A @ 250 V~, sur charge résistive, 1 NO)
v	Temp. Sonde fournie avec ESM-3712-CN
0	Aucun
1	PTC-M6L40.K1.5 (Sonde à air PTC avec cable en silicone de 1,5 mt)
2	PTCS-M6L30.K1.5.1/8 pouces (Sonde à liquide PTC avec cable en silicone de 1,5 mt)
3	NTC-M5L20.K1.5 (Sonde NTC, thermoplastique moulé avec cable de 1,5 m pour une application de refroidissement)
4	NTC-M6L50.K1.5 (Sonde NTC, boîtier en acier inoxydable avec cable de 1,5 m pour une application de refroidissement)
9	Client

Toutes les informations de commande du régulateur de refroidissement série ESM-3712-CN sont indiquées dans le tableau à gauche. L'utilisateur peut configurer le produit de manière appropriée en utilisant les informations et codes dans le tableau et en les convertissant aux codes de commande.

Tout d'abord, la tension d'alimentation, puis les autres specifications doivent être déterminées. Veulillez remplir les blancs de code de commande en fonction de vos besoin.

Veuillez nous contacter, si vos besoin sont en dehors des normes.

Remarque 1: Si le type d'entrée selectionné est PTC ou NTC (BC = 12, 18), un capteur de température est fourni avec le produit. Pour cette raison, si le type d'entrée selectionné est PTC ou NTC, le type de sonde (V = 0,1 ou 2) ou (V = 0,3 ou 4) respectivement doit être indiqué dans les informations de commande.

$$ \sim \Rightarrow \operatorname {V a c}, $$

$$ \Longrightarrow \mathrm {V c c} $$

Vcc ou Vac peut etre applique ≈

Votre partenaire technologique

Nous you remercions d'avoir choisi les produits Emko Elektronik. You pouvez telecharger le

www.emkoelektronik.com.

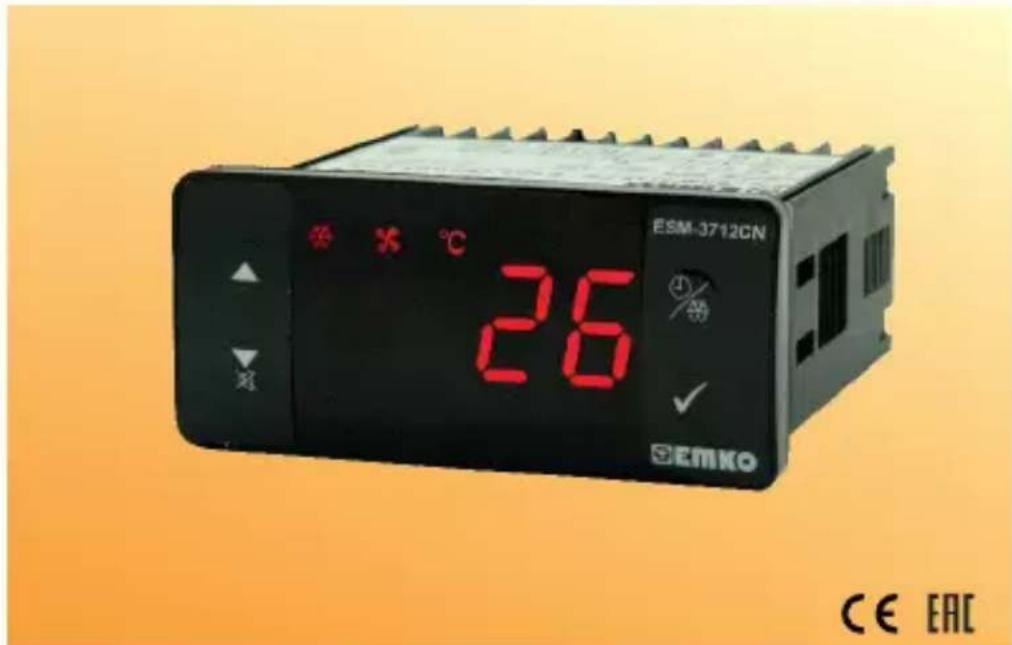

ESM-3712-CN Tamaño DIN 77 x 35
