MANUALE UTENTE ESM3710N Emko

I termoregolatori della serie ESM-371 ON sono progettati per misurare e controllare la temperatura. Possono essere utilizzati in molte applicazioni grazie alla loro modalità di controllo On / Off, le proprietà di modalità di controllo di riscaldamento e raffreddamento e la facilità di utilizzo. Di seguito sono riportate alcuni campi di applicazione che vengono utilizzati:

Campi di applicazione Applicazioni

Vetro Riscaldamento

Cibo Forni

Plastica Incubatori

Petrolchimica Magazzini

Tessile, Condizionamento d'aria automatico

Industrie di produzione di macchine ecc.... Ecc....

1.1 Caratteristiche ambientali

Temperatura di funzionamento : da -30 a 80 °C

Max. Umidità di funzionamento : 90% Rh (senza condensazione)

Altitudine : Fino a 2000 m.

Condizioni vietate:

Atmosfera corrosiva

Atmosfera esplosiva

Applicazioni domestiche (l'unità è solo per applicazioni industriali)

1.2 Caratteristiche generali

Standard

230V (%15) 50/60Hz\~ ±

Tensione di alimentazione opzionale

100-240V～(±%15) 50/60Hz,

115 V ∼(±%15) 50/60Hz,

24 V ∼(±%15) 50/60Hz,

(Driver di uscita SSR)

Uscita di controllo

Uscita allarme

Uscita di controllo

Uscita allarme

Funzione di riscaldamento

o raffreddamento

Funzionamento ON/OFF

1.3 Installazione

Prima dell'installazione si raccomanda un'ispezione visiva di questo prodotto per individuare eventuali danni verificatisi durante la spedizione. È responsabilità dell'utente assicurarsi che il prodotto venga installato da tecnici meccanici ed elettrici qualificati.

Se sussiste il pericolo di gravi incidenti derivanti da un guasto o difetto di questa unità, spegnere l'impianto e separare il collegamento elettrico del dispositivo dal sistema.

L'unità viene normalmente fornita senza interruttore di alimentazione o fusibile. Utilizzare l'interruttore di alimentazione e il fusibile come richiesto.

Assicurarsi di utilizzare la tensione di alimentazione nominale per proteggere l'unità da danni ed evitare guasti.

Mantenere l'unità spenta fino al completamento di tutti i cablaggi, in modo da evitare scosse elettriche e problemi con l'unità.

Non tentare mai di smontare, modificare o riparare l'unità. La manomissione dell'unità può causare malfunzionamenti, scosse elettriche o incendi.

Non utilizzare l'unità in atmosfere gassose combustibili o esplosive.

Durante l'inserimento dell'apparecchio in un foro sul pannello metallico, l'installazione meccanica di alcune frese metalliche può causare lesioni alle mani, è necessario fare attenzione.

Il montaggio del prodotto su un sistema deve essere effettuato con le staffe di montaggio in dotazione. Non effettuare il montaggio del dispositivo con staffe di montaggio inadeguate. Assicurarsi che il dispositivo non cada durante il montaggio.

È responsabilità dell'utente se lil dispositivo viene utilizzato in un modo non specificato in questo manuale di istruzioni.

1.4 Garanzia

EMKO Elektronik garantisce che l'apparecchiatura fornita sia priva di difetti di materiale e di lavorazione. La presente garanzia ha una durata di due anni. Il periodo di garanzia decorre dalla data di consegna. Questa garanzia risulta valida nel caso il cliente si trovi nel pieno rispetto dei doveri e responsabilità indicati nel documento di garanzia e nel manuale d'istruzione.

1.5 Manutenzione

Le riparazioni devono essere eseguite solo da personale formato e specializzato. Togliere l'alimentazione al dispositivo prima di accedere alle parti interne.

Non pulire la custodia con solventi a base di idrocarburi (benzina, tricloroetilene, ecc.). L'uso di questi solventi può ridurre l'affidabilità meccanica del dispositivo. Utilizzare un panno inumidito con alcool etilico o acqua per pulire la custodia esterna in plastica.

1.6 Azienda produttrice

Informazioni sul Produttore:

Emko Elektronik Sanayi ve Ticaret A.Ş.

Informazioni sul servizio di riparazione e manutenzione:

Emko Elektronik Sanayi ve Ticaret A.Ş.

2. Descrizione generale

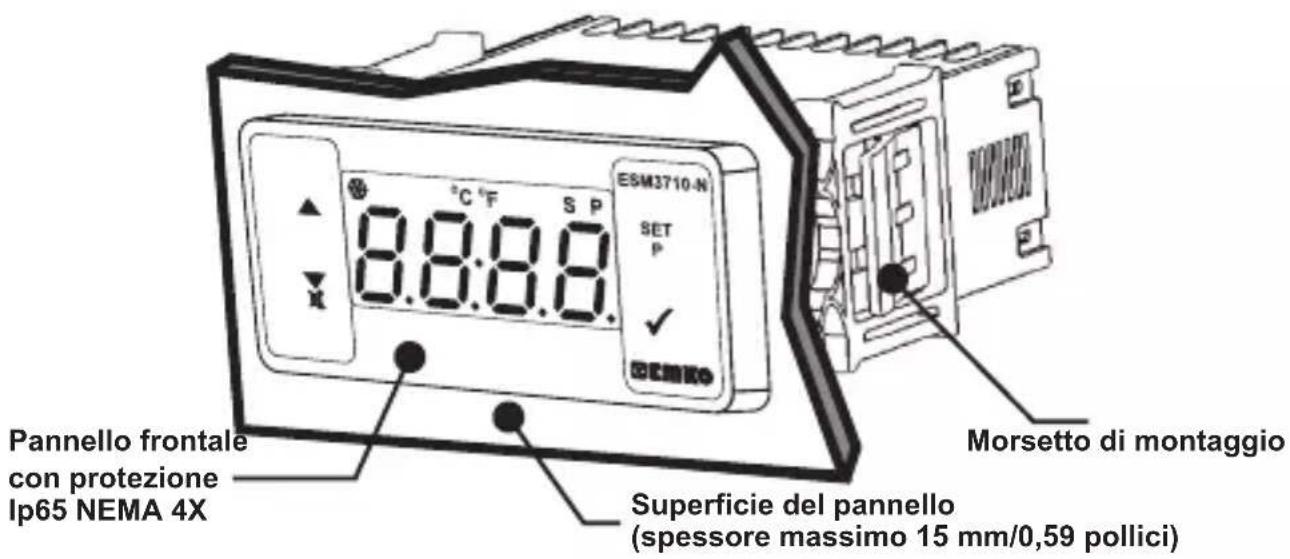

ESM3710-N °C °F S P 8.8:8.8 SET P ✓ SEM30 Pannello frontale con protezione Ip65 NEMA 4X Superficie del pannello (spessore massimo 15 mm/0,59 pollici) Morsetto di montaggio

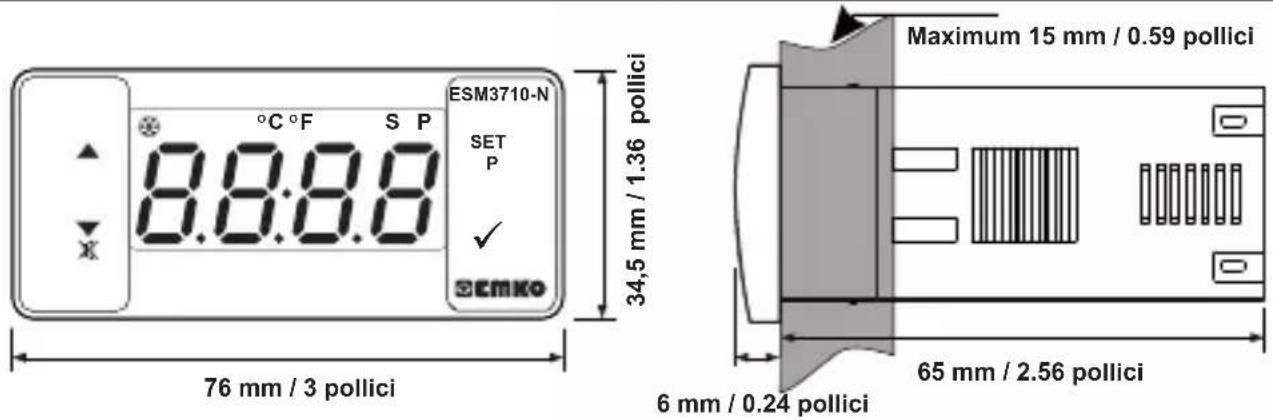

2.1 Vista frontale e dimensioni del Termoregolatore ESM-3710-N

ESM3710-N °C °F S P 8.8:8.8 SET P ✓ SEMKO 34,5 mm / 1.36 pollici 76 mm / 3 pollici Maximum 15 mm / 0.59 pollici 6 mm / 0.24 pollici 65 mm / 2.56 pollici

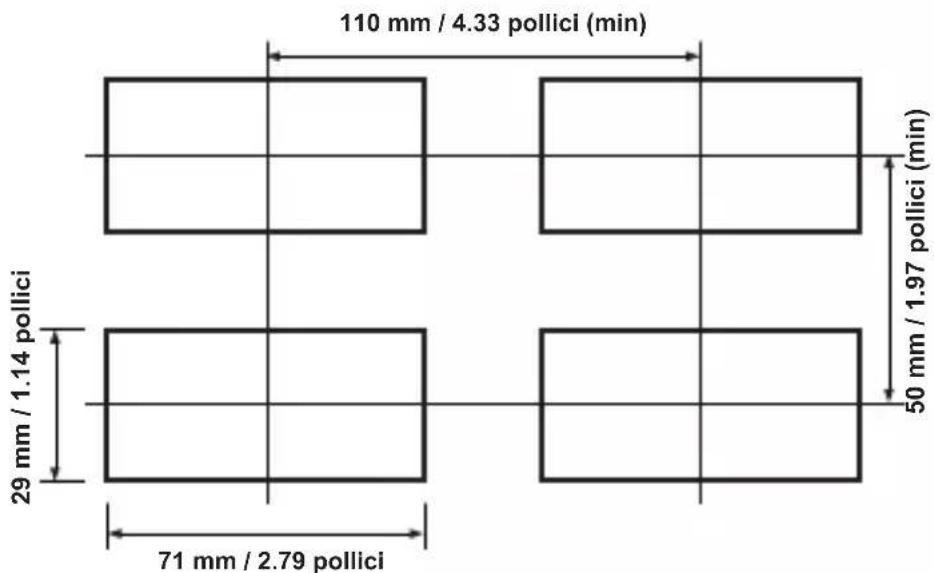

2.2 Ritaglio del pannello

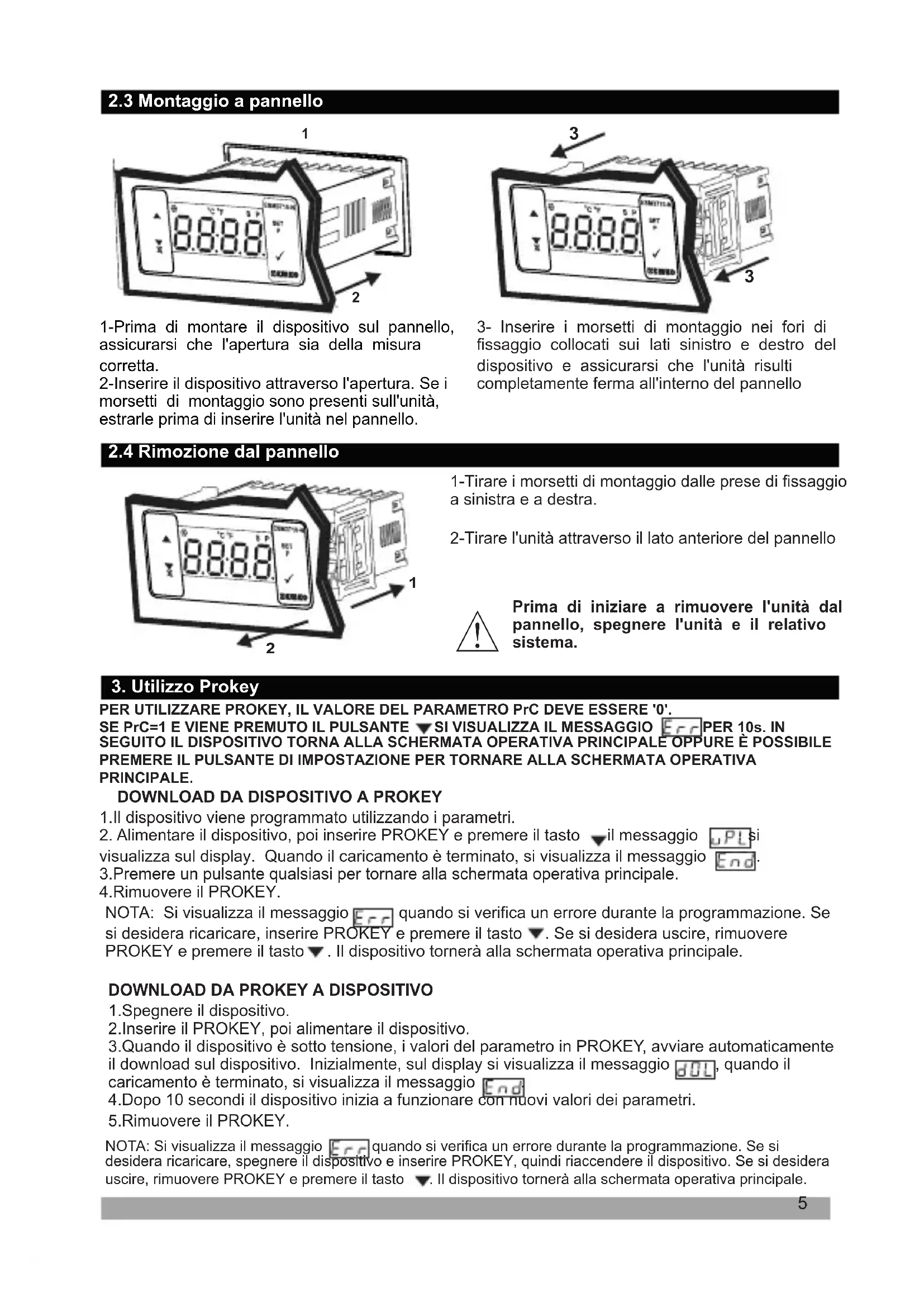

2.3 Montaggio a pannello

1 8.0.8.8 2

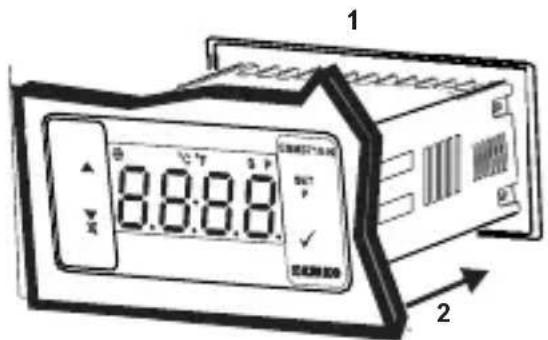

1-Prima di montare il dispositivo sul pannello, assicurarsi che l'apertura sia della misura corretta.

2-Inserire il dispositivo attraverso l'apertura. Se i morsetti di montaggio sono presenti sull'unità, estrarle prima di inserire l'unità nel pannello.

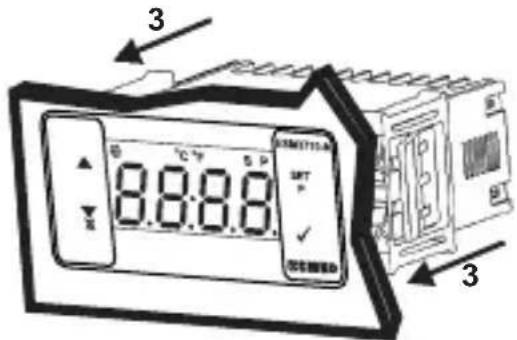

3 8.8:8.8 AXM1715-A SP TFT ✓ 图示控制面板 3

3- Inserire i morsetti di montaggio nei fori di fissaggio collocati sui lati sinistro e destro del dispositivo e assicurarsi che l'unità risulti completamente ferma all'interno del pannello

2.4 Rimozione dal pannello

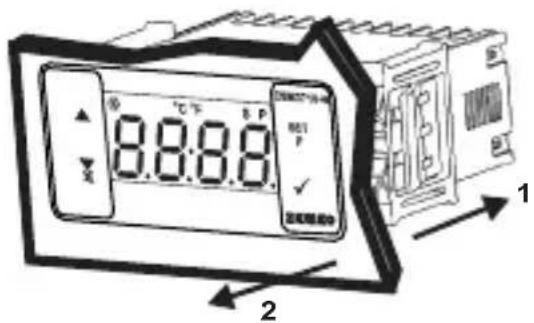

1-Tirare i morsetti di montaggio dalle prese di fissaggio a sinistra e a destra.

2-Tirare l'unità attraverso il lato anteriore del pannello

Prima di iniziare a rimuovere l'unità dal pannello, spegnere l'unità e il relativo sistema.

3. Utilizzo Prokey

PER UTILIZZARE PROKEY, IL VALORE DEL PARAMETRO PrC DEVE ESSERE '0'. SE PrC=1 E VIENE PREMUTO IL PULSANTE ▼ SI VISUALIZZA IL MESSAGGIO EER PER 10s. IN SEGUITO IL DISPOSITIVO TORNA ALLA SCHERMATA OPERATIVA PRINCIPALE OPPURE È POSSIBILE PREMERE IL PULSANTE DI IMPOSTAZIONE PER TORNARE ALLA SCHERMATA OPERATIVA PRINCIPALE.

1. Il dispositivo viene programmato utilizzando i parametri.

2. Alimentare il dispositivo, poi inserire PROKEY e premere il tasto ▼il messaggio □PL si visualizza sul display. Quando il caricamento è terminato, si visualizza il messaggio □End.

3. Premere un pulsante qualsiasi per tornare alla schermata operativa principale.

4. Rimuovere il PROKEY.

NOTA: Si visualizza il messaggio Ecr quando si verifica un errore durante la programmazione. Se si desidera ricaricare, inserire PROKEY e premere il tasto ▼. Se si desidera uscire, rimuovere PROKEY e premere il tasto ▼. Il dispositivo tornerà alla schermata operativa principale.

1. Spegnere il dispositivo.

2. Inserire il PROKEY, poi alimentare il dispositivo.

3. Quando il dispositivo è sotto tensione, i valori del parametro in PROKEY, avviare automaticamente il download sul dispositivo. Inizialmente, sul display si visualizza il messaggio 📄, quando il caricamento è terminato, si visualizza il messaggio 📄

4. Dopo 10 secondi il dispositivo inizia a funzionare con nuovi valori dei parametri.

5. Rimuovere il PROKEY.

NOTA: Si visualizza il messaggio Erc quando si verifica un errore durante la programmazione. Se si desidera ricaricare, spegnere il dispositivo e inserire PROKEY, quindi riaccendere il dispositivo. Se si desidera uscire, rimuovere PROKEY e premere il tasto ▼. Il dispositivo tornerà alla schermata operativa principale.

4. Schema elettrico

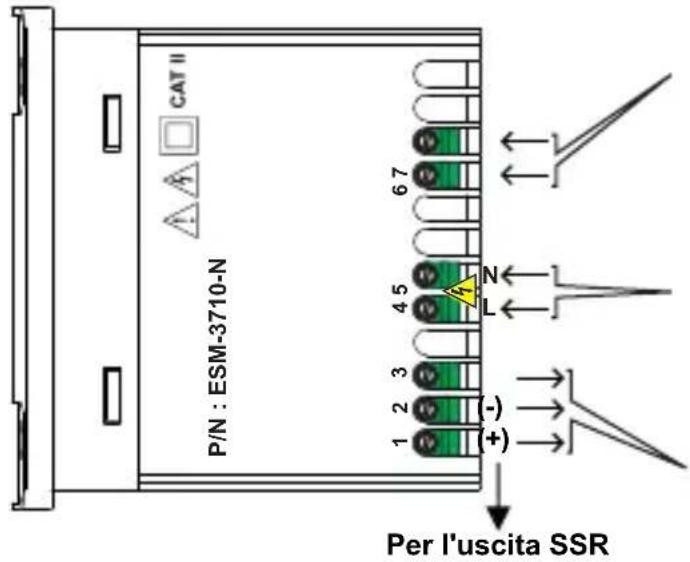

CAT II P/N : ESM-3710-N 6 7 4 5 N L 2 3 (-) (+) Per l'uscita SSR

Ingresso sensore

di temperatura

Tensione di alimentazione in ingresso

100-240V～(±%15,±%10) 50/60Hz

230V\~(±%15) 50/60Hz

115V\~(±%15) 50/60Hz

24V～(±%15) 50/60Hz

24V\~(±%15) 50/60Hz

10...30 V=

Deve essere determinata in ordine.

Uscita a relè o SSR

4.1 Tensione di alimentazione in ingresso Collegamento del dispositivo

Collegamento dell'alimentazione elettrica

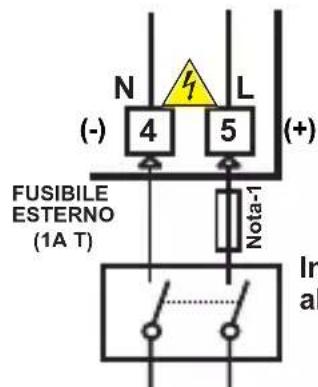

N (-) 4 5 L (+) FUSIBLE ESTERNO (1A T) Nota-1 In al

Tensione di alimentazione
100-240V\~( %15, %10) 50/60Hz
230V\~(‰15) 50/60Hz,
115V\~(‰)15)50/60Hz,
24V\~(±/015) 50/60Hz,
24V(±15) 50/60Hz,
10..30 V—
Deve essere determinata in ordine.

Assicurarsi che la tensione di alimentazione sia la stessa indicata sullo strumento.

Accendere l'alimentazione solo dopo aver completato tutti i collegamenti elettrici.

L'intervallo della tensione di alimentazione deve essere determinato in ordine. Durante l'installazione dell'unità, il campo di tensione di alimentazione deve essere controllato e all'unità deve essere applicata una tensione di alimentazione adeguata.

Interruttore di alimentazione

Il dispositivo non è dotato di interruttore di alimentazione. Pertanto, è necessario aggiungere un interruttore di alimentazione all'ingresso della tensione di alimentazione.

L'interruttore di alimentazione deve essere a due poli per separare la fase e il neutro, lo stato On/Off dell'interruttore di alimentazione è molto importante nel collegamento elettrico.

Fusibile esterno che su ingressi di alimentazione Vdeve essere sul collegamento di fase.

Fusibile esterno che su ingressi di alimentazione Z deve essere collegato (+).

Nota-1 : Si raccomanda l'uso di un fusibile esterno.

Nota-2 : Sezione del cavo intrecciato: 1,5mm², Sezione del cavo solido: 2,5mm²

La lunghezza di spellatura va da 7 a 9 mm.

Nota-3 : I cavi di alimentazione devono essere conformi ai requisiti di IEC 60277 o IEC 60245.

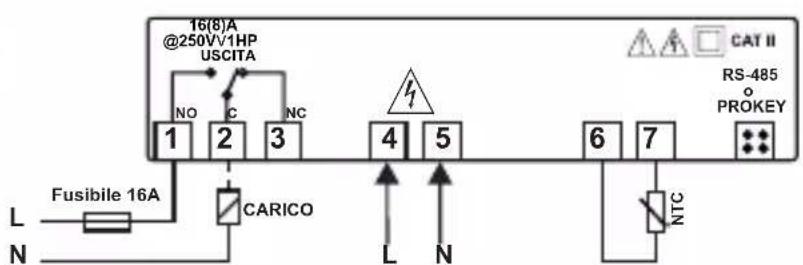

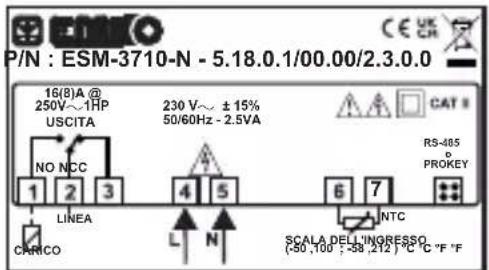

4.2 Etichetta del dispositivo e schema di collegamento

SCHEMA DI COLLEGAMENTO230V\~

P/N : ESM-3710-N - 5.18.0.1/00.00/2.3.0.0 16(8)A @ 250V~1HP USCITA 230 V~ ±15% 50/60Hz - 2.5VA NO NCC LINEA CARICO 4 5 L N 6 7 NTC R3-485 PROKEY SCALA DELL'INGRESSO (-50,100; -58,212) °C °C °F °F

16(8)A @250VV/1HP USCITA NO C NC 1 2 3 4 5 L N Fusibile 16A CARICO L N NTC CAT II RS-485 PROKEY

5 6 7 8 910 1 ▲ 2 ▼ 8.8:8.8. SP ESM3710-N SET P 3 ✓ 4 EMKO

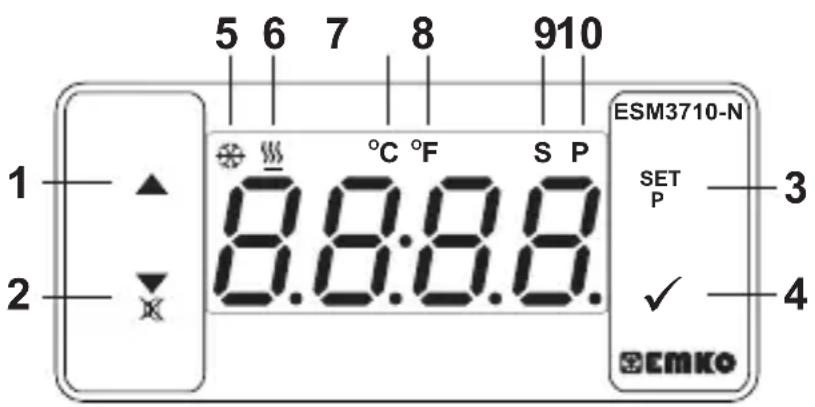

DEFINIZIONI PULSANTI

1. Pulsante di incremento:

** Viene utilizzato per aumentare il valore nella schermata Imposta e nella modalità Programmazione.

2. Decremento, Silenziatore buzzer e Tasto di download di Prokey:

** Viene utilizzato per diminuire il valore nella schermata Imposta e nella modalità di programmazione.
** Viene utilizzato per silenziare il buzzer.
** Se il Prc = 0, viene utilizzato per scaricare da dispositivo a prokey.

3. Tasto Imposta:

** Nella schermata operativa principale; si visualizza il valore impostato se viene premuto questo tasto. Il valore può essere modificato utilizzando i tasti di incremento e decremento. Quando si preme nuovamente il tasto Invio, il valore viene salvato e ritorna alla schermata operativa principale.
** Per accedere alla schermata di programmazione; premere questo pulsante per 5 secondi nella schermata operativa principale.

4. Pulsante invio:

** Viene utilizzato per salvare il valore nella schermata Imposta e nella schermata di programmazione.

DEFINIZIONI LED

5. Led di raffreddamento:

** Questo led indica che è selezionato il controllo del raffreddamento e il relè dell'uscita di processo risulta attivo. Questo led lampeggia in caso vi sia un tempo di protezione del compressore attivo.

6. Led riscaldamento:

** Questo led indica che è selezionato il controllo del riscaldamento e il relè dell'uscita di processo risulta attivo.

7. Led Celsius:

** Indica che il dispositivo è in modalità °C.

8.Led Fahrenheit:

** Indica che il dispositivo è in modalità °F.

9.Led Set:

** Indica che il dispositivo è in modalità di modifica del valore impostato.

10. Led di programmazione:

**Lampeggia in modalità di programmazione.

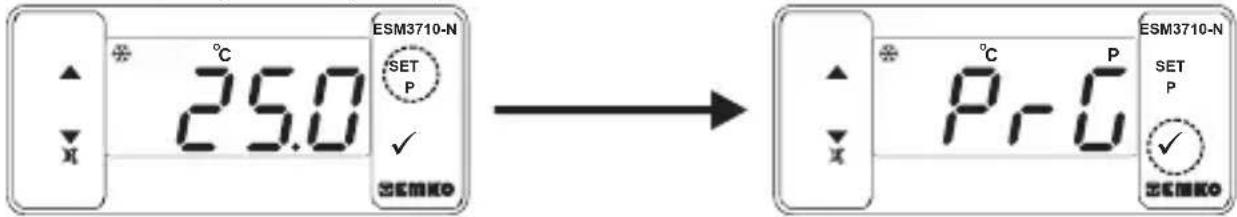

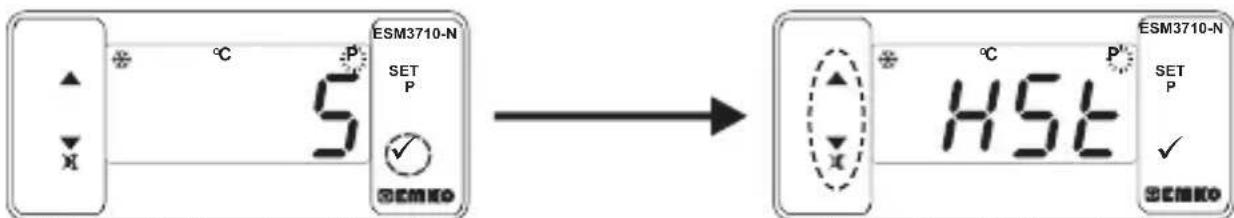

6. Modifica e salvataggio del valore di impostazione della temperatura

Schermata operativa principale

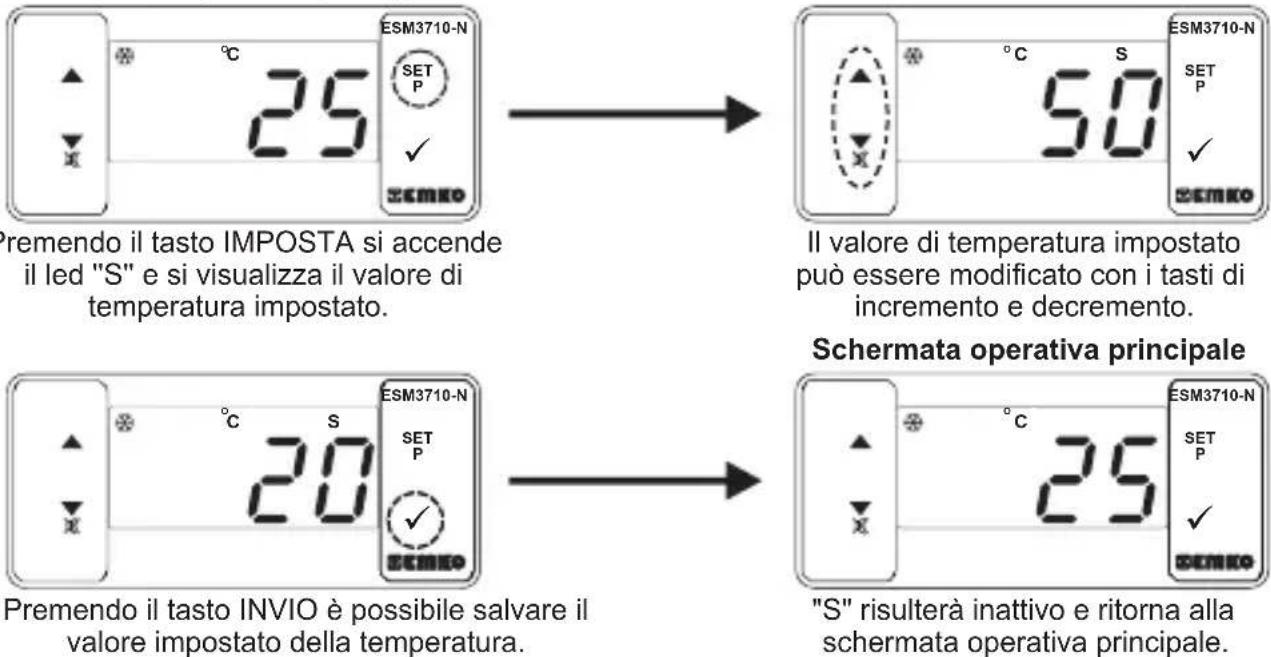

Premendo il tasto IMPOSTA si accende il led "S" e si visualizza il valore di temperatura impostato.
Il valore di temperatura impostato può essere modificato con i tasti di incremento e decremento.
Premendo il tasto INVIO è possibile salvare il valore impostato della temperatura.
"S" risulterà inattivo e ritorna alla schermata operativa principale.

Schermata Valore IMPOSTATO

Parametro del valore impostato di temperatura (Predefinito=50) INDIRIZZO MODBUS:40001

Il valore di temperatura impostato può essere programmato tra il valore di temperatura minima impostata 5uH e il valore di temperatura massima impostata 5uL.

6.1 Modalità di programmazione Elenco parametri

Parametro di selezione dell'unità di misura della temperatura (Predefinito = 0) INDIRIZZO MODBUS:40002

°C selezionato

°F selezionato

Parametro di abilitazione del separatore decimale (Predefinito = 0) INDIRIZZO MODBUS:40003

Disabilita

Attiva

Nota: Se il tipo di ingresso del sensore è selezionato J, K, PT-100 o PT-1000 (BC =05,10,11 o 14) il parametro Pnt viene saltato.

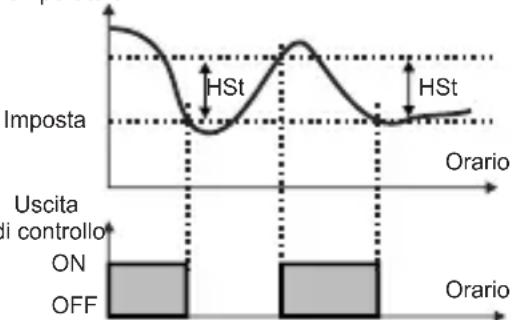

Isteresi parametro per l'uscita del compressore (Predefinito = 1) INDIRIZZO MODBUS:40004

da 1 a 20°C per NTC (-50°C, 100°C) o PTC (-50°C, 150°C) o di tipo JTC (0°C, 800°C) o di tipo K TC (0°C, 1000°C) o di tipo PT-100 (-50°C, 400°C) o di tipo PT-1000 (-50°C, 400°C) o di tipo PT-100 (-20°C, 100°C),

da 1 a 36°F per NTC (-58°F, 212°F) o PTC (-58°F, 302°F) o di tipo J TC (32°F, 1472°F) o di tipo K TC (32°F, 1830°F) o di tipo PT-100 (-58°F, 752°F) o di tipo PT-1000 (-58°F, 752°F) o di tipo PT-100 (-4°F, 212°F)

da 0.1 a 10.0°C per NTC(-50.0°C,100.0°C) o PTC (-50.0°C,150.0°C)

o PT-100 (-19.9°C, 99.9°C),

da 0.1 o 18.0°F per NTC (-58.0°F,212.0°F) o PTC (-58.0°F,302.0°F) o PT-100 (-4.0°F,212.0°F),

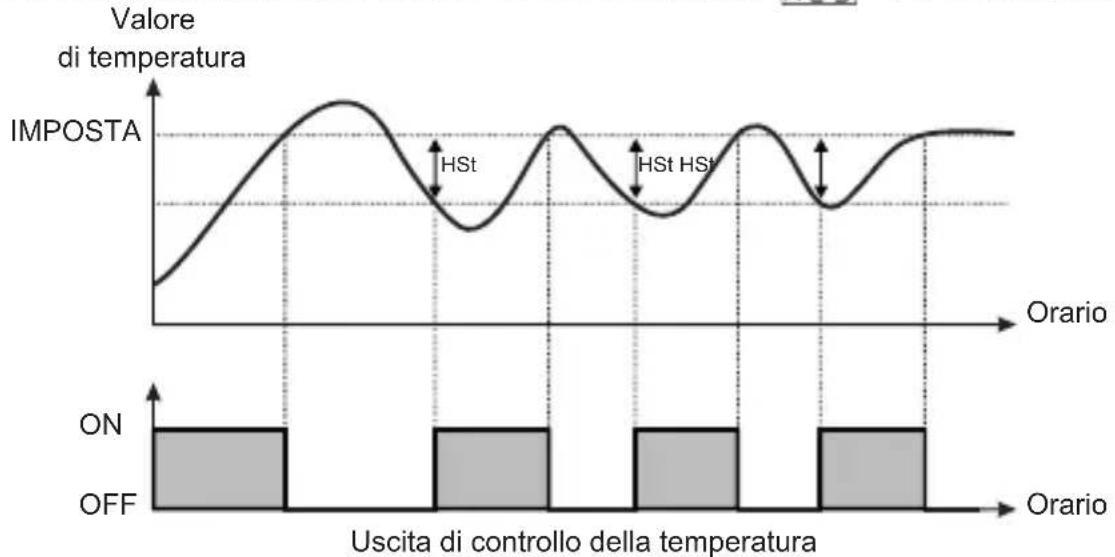

Nell'algoritmo di controllo ON/OFF, si tenta di Temperatura

mantenere il valore di temperatura uguale al valore impostato aprendo o chiudendo l'ultimo elemento di comando.

Sistema controllato ON/OFF, il valore di temperatura oscilla continuamente. Il periodo di oscillazione del valore di temperatura o l'ampiezza intorno al valore impostato varia a seconda del sistema controllato. Per ridurre il periodo di oscillazione del valore di temperatura, si forma una zona di soglia al di sotto o intorno al valore impostato e questa zona viene definita isteresi.

Parametro del valore minimo impostato per la temperatura (predefinito = valore minimo della scala del dispositivo) INDIRIZZO MODBUS: 40005

Il valore di temperatura impostato non può essere inferiore a questo valore.

Questo valore del parametro può essere impostato dal valore minimo della scala del dispositivo al valore massimo impostato del parametro di temperatura.

Parametro del valore massimo impostato per la temperatura (predefinito = valore massimo della scala del dispositivo) INDIRIZZO MODBUS: 40006

Il valore di temperatura impostato non può essere superiore a questo valore.

Questo valore del parametro può essere impostato dal valore minimo impostato del parametro di temperatura 5uL al valore massimo della scala del dispositivo.

Parametro sensore offset (Predefinito = 0) INDIRIZZO MODBUS:40007

da -20 a 20 °C per NTC(-50°C, 100°C) o PTC(-50°C, 150°C) o di tipo J TC (0°C,800°C) o di tipo J TC (0°C,1000°C) o PT-100 (-50°C, 400°C) o PT-1000 (-50°C, 150°C) o PT-100 (-20°C, 100°C),

da -36 a 36 °F per NTĆ(-58°F, 212°F) o PTC(-58°F, 302°F) o di tipo J TC (32°F, 1472°F) o di tipo K TC (32°F, 1830°F) o PT-100(-58°F, 752°F) o PT-1000(-58°F, 752°F) o PT-100(-4°F, 212°F),

da -10.0 a 10.0°C per NTC(-50.0°C,100.0°C) o PTC(-50.0°C,150.0°C) o PT-100 (-19.9°C,99.9°C),

da -18.0 a 18.0°F per NTC(-58.0°F,212.0°F) o PTC(-58.0°F,302.0°F) o PT-100 (-4.0°F,212.0°F),

Parametro del tipo di funzionamento (Predefinito = 0) INDIRIZZO MODBUS: 40008

Se il valore del parametro è '0', il dispositivo passa al parametro

Riscaldamento

Raffreddamento

Parametro di ritardo nell'avvio del compressore all'accensione (Predefinito= 0) INDIRIZZO MODBUS:40009

Quando viene applicata per la prima volta l'alimentazione al dispositivo, il compressore si accende quando questo ritardo si esaurisce. Può essere regolato da 0 to 20 minuti.

Parametro ritardo di arresto-avvio del compressore (Predefinito = 0) INIDIRIZZO MODBUS:40010 Quando il compressore è disattivato, questo ritardo deve essere esaurito per l'attivazione del compressore. Può essere regolato da 0 to 20 minuti.

Parametro ritardo di avvio-avvio del compressore (Predefinito = 0) INIDIRIZZO MODBUS:40011 Questo ritardo deve essere esaurito per l'attivazione del compressore. Può essere regolato da 0 to 20 minuti.

Parametro del difetto del sensore (Predefinito = 0) INDIRIZZO MODBUS: 40012

Il compressore si spegne in caso di difetto del sensore.

Il compressore si accende in caso di difetto del sensore.

Il compressore funziona periodicamente secondo P on e P o F .

Periodi di tempo in caso di guasto del sensore.

Il compressore risulta attivo durante questo periodo di tempo in caso di guasto della sonda (Predefinito= 0) INDIRIZZO MODBUS:40013

Se il parametro del guasto della sonda è 2, allora questo parametro viene rispettato. Può essere regolato da 0 to 99 minuti

Il compressore risulta inattivo durante questo periodo di tempo in caso di guasto della sonda (Predefinito= 0) INDIRIZZO MODBUS:40014

Se il parametro del guasto della sonda P_d F è 2, allora questo parametro viene rispettato. Può essere regolato da 0 to 99 minuti.

Parametro di selezione della funzione buzzer (Predefinito = 0) INDIRIZZO MODBUS:40015

Il buzzer non è attivo.

Il buzzer si attiva in caso di guasti del sensore dell'umidità.

Il buzzer si attiva in questo periodo tempo (Predefinito = ☐) INDIRIZZO MODBUS:40016

Se il valore del parametro di selezione della funzione buzzer =0, questo parametro non può essere rispettato. Il buzzer rimane attivo durante questo periodo di tempo. Può essere regolato da 1 to 99 minuti.

Quando questo parametro è 1, se si preme il tasto di decremento, si osserva. In questa condizione il buzzer è attivo finché non viene premuto il tasto silenziatore del buzzer.

Parametro di selezione della modalità di comunicazione (Predefinito = 0) INDIRIZZO MODBUS:40017

Comunicazione PROKEY selezionata.

Comunicazione Rs485 selezionata.

Parametro ID slave (Predefinito = 1) INDIRIZZO MODBUS=40018

Parametro dell'indirizzo di comunicazione del dispositivo (da 1 a 247).

Password di accesso alla sezione di programmazione (Predefinito = 0) INDIRIZZO MODBUS:40019 Viene utilizzata per accedere alla sezione di programmazione. Può essere regolata da 0 to 9999. Se si seleziona 0, non viene richiesta la password.

I parametri PoS, SPd, Std, PdF, Pon e PoF vengono rispettati se si seleziona il tipo di funzionamento "Raffreddamento". Se il tipo di funzionamento è selezionato come "Riscaldamento", passare al parametro byF.

6.2 Indirizzi Modbus dei parametri di stato del dispositivo (Leggere il registro ingressi)

INDIRIZZO MODBUS:30001 INDIRIZZO MODBUS:30002

Valore di temperatura

Stato dei led: 0.bit °C Led,

Compressore Led 6.bit,

Led di programmazione 13.bit, Led di impostazione 14.bit

INDIRIZZO MODBUS:30003

Stato del sensore perso 2.bit

INDIRIZZO MODBUS:30004

Status dell'uscita

INDIRIZZO MODBUS:30005

Tipo di dispositivo e versione del dispositivo

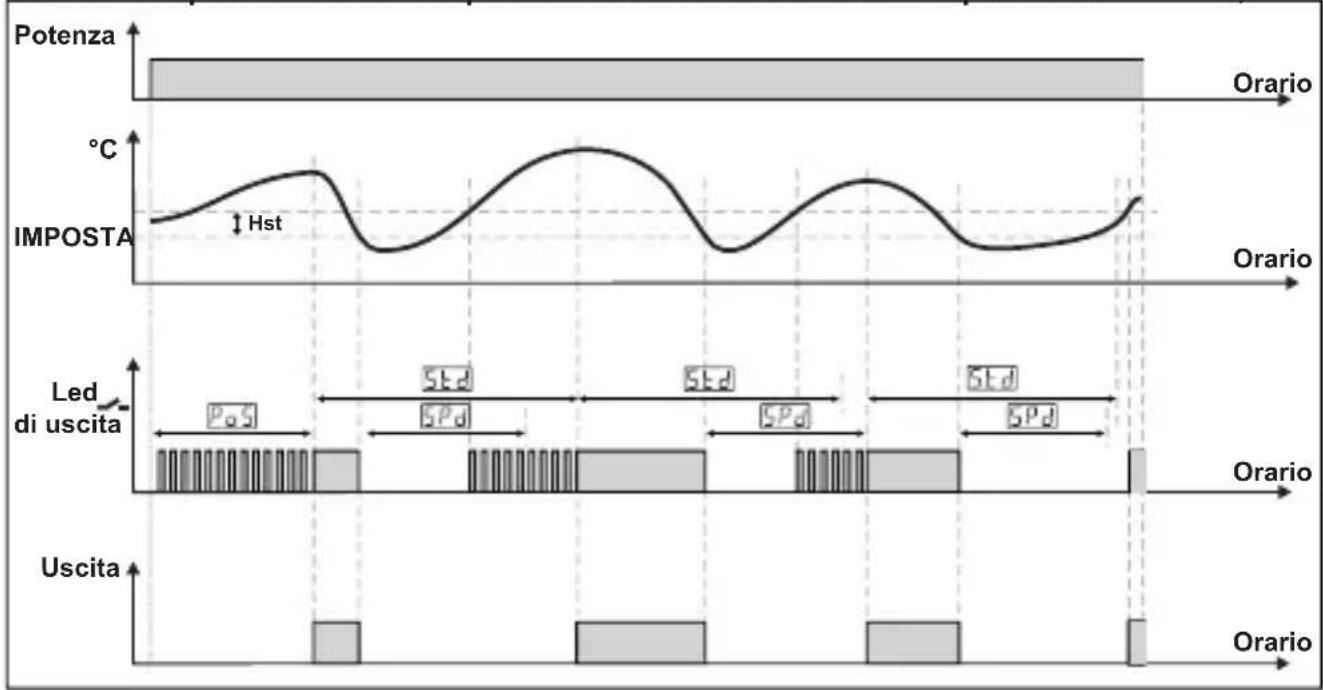

6.3 Grafica di funzionamento del termoregolatore ESM-3710-N

1-Se il valore del parametro di tipo di funzionamento HCS= 1 (Raffreddamento), Ritardo di accensione dopo l'accensione con valore del parametro PoS ^3 1, Valore del parametro del tempo di ritardo arresto/avvio del compressore 5Pd ^3 1 e valore del parametro del tempo di ritardo avvio/avvio del compressore Std ^3 1:

2-Se il valore del parametro del tipo di funzionamento HCS = 0 (Riscaldamento),

Nell'algoritmo di controllo ON/OFF, si tenta di mantenere il valore di temperatura uguale al valore nominale aprendo o chiudendo l'ultimo elemento di comando. Sistema controllato ON/OFF, il valore di temperatura oscilla continuamente. Il periodo di oscillazione del valore di temperatura o l'ampiezza intorno al valore impostato varia a seconda del sistema controllato. Per ridurre il periodo di oscillazione del valore di temperatura, si forma una zona di soglia al di sotto o intorno al valore impostato e questa zona viene definita isteresi. L'azione dell'uscita di controllo è descritta nelle precedenti figure.

6.4 Messaggi di errore nel termoregolatore ESM-3710-N

5br Schermo lampeggiante Guasto del sensore. Il collegamento del sensore è errato o non c'è alcun collegamento del sensore. Se il parametro di selezione della funzione buzzer buF è a 1, il buzzer interno inizia a funzionare.

6.5 Accesso alla modalità di programmazione, modifica e salvataggio dei parametri

Schermata operativa principale

25.0 ESM3710-N SET P ✓ SEMko ESM3710-N SET P ✓ SEMko

Premendo il pulsante IMPOSTA per 5 secondi, il led "P" inizia a lampeggiare. Se la modalità di programmazione con cui si immette la password è diversa da 0, verrà seguita la modalità di programmazione della schermata iniziale Pr-U.
Nota1: Se la password di accesso alla modalità di programmazione è 0, viene utilizzata la schermata dell'unità di temperatura [ - F ] invece della schermata di programmazione [ Pr U ]
Premere il pulsante OK per accedere alla schermata di immissione della password.

Schermata di accesso alla modalità di programmazione

Schermata di immissione della password

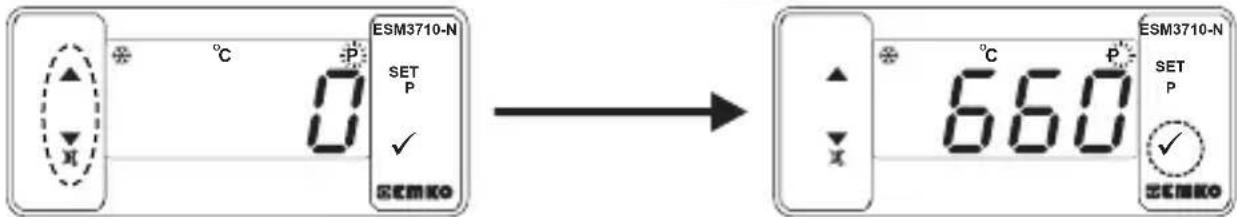

Accedere alla modalità di programmazione accedendo alla password con i pulsanti di incremento e decremento.
Premere il pulsante OK per l'immissione della password.
Nota2: Se la password di accesso per la modalità di programmazione è 0, sono accessibili solo tre parametri e i valori dei parametri possono essere modificati.

Schermata di immissione della password

Schermata di programmazione

HSL ESM3710-N SET P ✓ SEMko ESM3710-N SET P ✓ SEMko

Premere il pulsante IMPOSTA per accedere al valore del parametro. Premere il pulsante incrementale per accedere al parametro successivo, premere il pulsante decremento per accedere al parametro precedente.

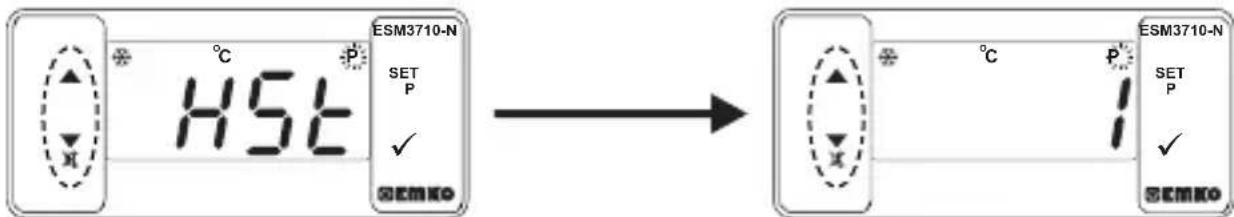

Modifica il valore con i pulsanti di incremento e decremento.

Valore di isteresi per l'uscita del compressore

ESM3710-N SET P ✓ SEMko → ESM3710-N SET P ✓ SEMko

Valore di isteresi per l'uscita del compressore
Premere il pulsante OK per salvare il parametro.

°C P' HSL ESM3710-N SET P ✓ SEMKO

Parametro di isteresi per il compressore
Premere il pulsante incrementale per accedere al parametro successivo, premere il pulsante decremento per accedere al parametro precedente.

Se non viene eseguita alcuna operazione in modalità di programmazione per 20 secondi, il dispositivo passa automaticamente alla schermata operativa principale.

7. Specifiche

Tipo di dispositivo	: Termoregolatore
Alloggiamento & Montaggio	: 76 mm x 34,5 mm x 71 mm alloggiamento in plastica per montaggio a pannello. Il taglio del pannello è 71x29mm
Protezione controgli impatti meccanici	: 1 Joule (IK06)
Classe di protezione	: NEMA 4X (Ip65 anteriore, Ip20 posteriore).
Peso : circa 0,20 Kg.
Valutazioni ambientali	: Standard, per interni a un'altitudine inferiore ai 2000 metri senza condensazione di umidità.
Temperatura di conservazione / funzionamento	: da -30 °C a +80 C / da -20 C a +70 C
Umidità per la conservazione / funzionamento	: 90 % max. (Nessuna condensazione)
Installazione : installazione fissa
Categoria di sovratensione : II.
Grado di inquinamento	: II, ufficio o posto di lavoro, nessun inquinamento conduttivo
Condizioni operative	: continua
Tensione di alimentazione e potenza	: 100-240V~ (-%15, +%10) 50/60Hz - 2.5VA
	: 230V (~%15) 50/60Hz - 2.5VA
	: 115V (~%15) 50/60Hz - 2.5VA
	: 24V (~%15) 50/60Hz - 2.5VA
	: 24V ~(%%15) 50/60Hz - 2.5VA
	: 10 - 30V--- 2.5W
Ingresso sensore di temperatura	: NTC, PTC, TC, RTD
Tipo di ingresso NTC	: NTC (10 kΩ @25 °C )
Tipo di ingresso PTC	: PTC (1000 Ω @25 °C )
Tipo di ingresso termocoppia	: J, K (IEC584.1) (ITS 90)
Tipo di ingresso termoresistenza	: PT-100, PT-1000 (IEC751) (ITS 90)
Precisione	: ± 1 % dell'intera scala per la termoresistenza
Compensazione del giunto freddo	: Automaticamente ± 0.1°C / ± 1°C
Protezione dalla rottura del sensore	: Di classe superiore
Ciclo di campionamento	: 3 campioni al secondo
Modulo di controllo	: ON / OFF
Uscita a relè	: 16(8) A@250 V~ per carico resistivo (vita elettrica: 100.000 commutazione a pieno carico) o 30 (15)A@240 V~ per carico resistivo (vita elettrica: 100.000 commutazione a pieno carico)
Uscita opzionale driver SSR	: massimo 20mA, massimo 17V---
Display	: Display a LED da 14 mm rosso a 4 cifre
LED	: S (verde), P (verde), °C (giallo), °F(giallo), uscita compressore (rosso), uscita riscaldamento (rosso)
Buzzer interno	: 383dB
Approvazioni	: CE UK EAC

8. Informazioni per gli ordini

ESM-3710-N(77x35 dimensioni DIN)

	Tensione di alimentazioneA
1	100-240V~ (-%15, +%10) 50/60Hz - 2.5VA
2	24V~ (±%15) 50/60Hz - 2.5VA
3	24V~ (±%15) 50/60Hz - 2.5VA
4	115V~ (±%15) 50/60Hz - 2.5VA
5	230V~ (±%15) 50/60Hz - 2.5VA
8	10 - 30 V ---2.5W
9	Cliente

BC	Tipo d'ingresso	Scala(°C)
05	J ,Fe CuNi IEC584.1(ITS90)	0^/32^ ; 800^/1472^
10	K ,NiCr Ni IEC584.1(ITS90)	0^/32^ ; 999^/1830^
11	PT 100, IEC751(ITS90)	-50^/-58^ ; 400^/752^
09	PT 100, IEC751(ITS90)	-19.9^/-4^ ; 99.9^/212^
14	PT 1000, IEC751(ITS90)	-50^/-58^ ; 400^/752^
13	PT 1000, IEC751(ITS90)	-19.9^/-4^ ; 99.9^/212^
12	PTC (Nota-1)	-50^/-58^ ; 150^/302^
18	NTC (Nota-1)	-50^/-58^ ; 100^/212^

E	Uscita
1	Uscita a relè (16(8) A@250 V ∼, con carico resistivo 1 NO , 1NC)
2	Uscita driver SSR (massimo 20mA, massimo 17V--- )
V	Temperatura. Sensore fornito con ESM-3710-N
0	Nessuno
1	PTC-M6L40.K1.5 (Sonda aria PTC con cavo in silicone da 1,5 mt)
2	PTCS-M6L30.K1.5.1/8” (Sonda per liquidi PTC cavo in silicone da 1,5 mt)
3	NTC-M5L20.K1.5 (Sensore NTC, stampato termoplastico con cavo da 1,5 m per applicazioni di raffreddamento)
4	NTC-M6L50.K1.5 (sensore NTC, custodia in acciaio inox con 1,5 m di cavo per applicazioni di raffreddamento)
9	Cliente

Tutte le informazioni relative all'ordine del termoregolatore ESM-3710-N sono riportate nella tabella qui sopra. L'utente può creare la configurazione adeguata del dispositivo in base alle informazioni e codici nella tavolo e convertirla nei codici d'ordine. In primo luogo, deve essere determinata la tensione di alimentazione, poi le altre specifiche. Si prega di compilare gli spazi vuoti del codice d'ordine in base alle proprie esigenze. Si prega di contattarci nel caso le vostre esigenze siano fuori dagli standard.

Nota-1: Se il tipo di ingresso selezionato è PTC o NTC (BC= 12, 18), il sensore di temperatura viene fornito con il dispositivo. Per questo motivo, se il tipo di ingresso selezionato è PTC, il tipo di sensore (V = 0, 1 o 2) o se il tipo di ingresso è selezionato come NTC, il tipo di sensore (V = 0,3 o 4) deve essere dichiarato nelle informazioni per l'ordine.

Si consiglia di utilizzare l'uscita SSR che utilizza l'algoritmo di controllo PID del dispositivo a causa della limitata durata meccanica del contatto di uscita a relè.

Nel dispositivo con algoritmo di controllo ON/OFF, il parametro isteresi deve essere impostato un valore adeguato al sistema, per evitare un'eccessiva commutazione del relè.

I parametri devono essere impostati in base all'uso desiderato, prima della messa in servizio del dispositivo. Una configurazione incompleta o errata può causare situazioni pericolose.

9.Accessori opzionali

1. Modulo RS-485 2. Modulo di programmazione PROKEY

R345 A8

Interfaccia di comunicazione RS-485

Vac, Vdc Vdc o Vac possono essere applicati

Il dispositivo viene programmato (Upload o Download) utilizzando I parametri.

Grazie mille per aver scelto di utilizzare i prodotti Emko Elektronik, visitate la nostra pagina web per scaricare il manuale utente dettagliato.

Il tuo partner tecnologico

www.emkoelektronik.com.tr
