| Tipo de producto | Controlador de temperatura digital ON/OFF |
| Marca | Emko |
| Modelo | ESM3710N |
| Dimensiones de la caja | 76 mm x 34,5 mm x 71 mm (L x Al x P) |
| Dimensiones de corte del panel | 71 mm x 29 mm |
| Peso | Aproximadamente 0,20 kg |
| Protección del panel frontal | IP65 / NEMA 4X |
| Protección trasera | IP20 |
| Alimentación | 100-240 V~ (±15%, +10%) 50/60 Hz, 2,5 VA (versión estándar); otras opciones: 24 V~, 115 V~, 230 V~, 10-30 V= |
| Pantalla | 4 dígitos LED rojo, altura 14 mm |
| Entradas de sensor de temperatura | NTC (10 kΩ @25°C), PTC (1000 Ω @25°C), termopar tipo J o K (IEC584.1), PT-100 o PT-1000 (IEC751) |
| Precisión | ±1% de la escala completa (para termorresistencia) |
| Modo de control | ON/OFF (Encendido/Apagado) con histéresis ajustable |
| Salida de relé (compresor) | 16(8) A @ 250 V~, 1 NO, para carga resistiva |
| Salida SSR opcional | 20 mA máx., 17 V= máx. |
| Funciones principales | Control de calefacción/enfriamiento, temporizaciones de protección del compresor, alarma sonora interna (≥83 dB), respaldo de parámetros mediante ProKey, comunicación Modbus RTU (RS-485), protección por contraseña |
| Temperatura de funcionamiento | -30 °C a +80 °C |
| Humedad de funcionamiento | 90% HR máx. (sin condensación) |
| Altitud máx. | 2000 m |
| Mantenimiento y limpieza | Limpiar la caja con un paño humedecido en alcohol etílico o agua. No usar solventes hidrocarbonados. |
| Seguridad | No desmontar, modificar o reparar el aparato. Usar la tensión nominal. Cortar la alimentación antes de cualquier intervención. Instalar fuera de atmósferas explosivas o corrosivas. |
| Accesorios opcionales | Interfaz RS-485, ProKey (programador externo), sondas de temperatura (PTC o NTC) |
| Garantía | 2 años a partir de la fecha de entrega, contra defectos de materiales y fabricación |
| Certificaciones | CE, UKCA, EAC |
Preguntas frecuentes - ESM3710N Emko
Preguntas de los usuarios sobre ESM3710N Emko
0 pregunta sobre este aparato. Responde a las que conoces o haz la tuya.
Hacer una nueva pregunta sobre este aparato
Descarga las instrucciones para tu Controlador de temperatura en formato PDF gratis! Encuentra tus instrucciones ESM3710N - Emko y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. ESM3710N de la marca Emko.
MANUAL DE USUARIO ESM3710N Emko
230V\~(‰15) 50/60Hz,
115V\~(‰)15)50/60Hz,
24V\~(±15) 50/60Hz,
24V(±15) 50/60Hz,
10..30 V____

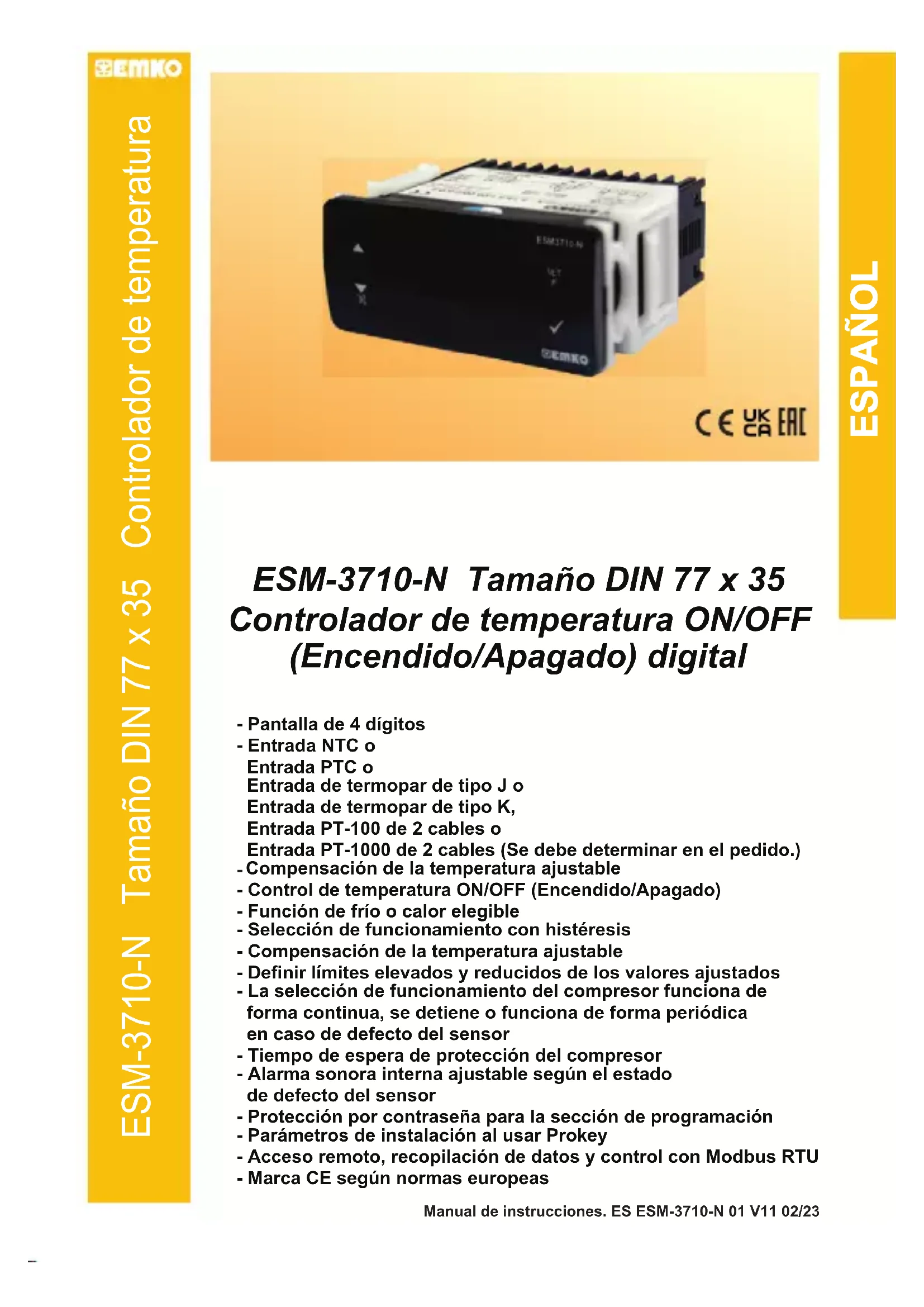

ESM-3710-N Tamaño DIN 77 x 35 Controlador de temperatura ON/OFF (Encendido/Apagado) digital
- Pantalla de 4 dígitos
- Entrada NTC o
Entrada PTC o
Entrada de termopar de tipo J o
Entrada de termopar de tipo K,
Entrada PT-100 de 2 cables o
Entrada PT-1000 de 2 cables (Se debe determinar en el pedido.) - Compensación de la temperatura ajustable
- Control de temperatura ON/OFF (Encendido/Apagado)
- Función de frío o calor elegible
- Selección de funcionamiento con histéresis
- Compensación de la temperatura ajustable
- Definir límites elevados y reducidos de los valores ajustados
- La selección de funcionamiento del compresor funciona de forma continua, se detiene o funciona de forma periódica en caso de defecto del sensor
- Tiempo de espera de protección del compresor
- Alarma sonora interna ajustable según el estado de defecto del sensor
- Protección por contraseña para la sección de programación
- Parámetros de instalación al usar Prokey
- Acceso remoto, recopilación de datos y control con Modbus RTU
- Marca CE según normas europeas
1. Prefacio
Los controladores de temperatura de la serie ESM-3710N están diseñados para medir y controlar la temperatura. Se pueden utilizar en muchas aplicaciones con su forma de control de Activado / Desactivado, la forma de control de frío y calor y sus propiedades fáciles de usar. Otros campos de aplicación en los que se utilizan son:
Campos de aplicación Aplicaciones
Cristal Calor
Comida Hornos
Plástico Incubadoras
Petroquímica Almacenamientos
Tejido Aire acondicionado automático
Sectores de producción de máquinas, etc. Etc...
1.1 Calificaciones ambientales

Temperatura de funcionamiento : de -30 a 80 °C°C

Humedad de funcionamiento máx.: 90% de humedad relativa (sin condensación)

Altitud : hasta 2000 m

Condiciones prohibidas:
Atmósfera corrosiva
Atmósfera explosiva
Aplicaciones domésticas
(La unidad solo está destinada a aplicaciones industriales)
1.2 Especificaciones generales
Estándar
230 V\~ (±%15) 50/60 Hz
Tensión de alimentación opcional
100-240V~(±%15) 50/60Hz,
115 V\~(±%15) 50/60Hz,
24 V\~(±%15) 50/60Hz,
24 V\~(±%15) 50/60Hz,
10 - 30 V =
NTC, PTC,
TC de tipo K o J
PT-100 de 2 cables
PT-1000 de 2 cables
ESM-3710-N
Entrada de fuente de alimentación
Entrada del sensor de temperatura
Estándar
Salida-1
(Salida de Relé)
Opcional
Salida-1
(Salida de la unidad de control del SSR)
Salida de control Salida de alarma
Salida de control Salida de alarma
Función de frío o calor Funcionamiento ON/OFF (Encendido/Apagado)
1.3 Instalación
Se recomienda una inspección visual de este producto antes de instalarse para detectar posibles daños ocasionados durante el envío. Es su responsabilidad asegurarse de que este producto sea instalado por técnicos mecánicos y eléctricos cualificados.
Si hay peligro de accidentes graves resultantes de un fallo o defecto en esta unidad, apague el sistema y retire la conexión eléctrica del dispositivo del sistema.
La unidad se suele suministrar sin un conmutador de fuente de alimentación ni un fusible. Se necesita el uso de un fusible o un conmutador de alimentación.
Asegúrese de utilizar la tensión de alimentación nominal para proteger la unidad contra daños y evitar fallos.
Mantenga la alimentación apagada hasta finalizar todo el cableado para evitar descargas eléctricas y problemas con la unidad.
No intente nunca desmontar, modificar ni reparar esta unidad. Las alteraciones de la unidad pueden dar lugar a un funcionamiento incorrecto, descargas eléctricas o incendios.
No se debe usar la unidad en atmósferas gaseosas explosivas o inflamables.
Al colocar el equipo en el orificio del panel de metal durante la instalación mecánica, algunas rebabas de metal pueden provocar daños en las manos, por ello debe tener cuidado.
El montaje del producto en un sistema se debe realizar con sus bridas de fijación. No realice el montaje del dispositivo con una brida de fijación inadecuada. Asegúrese de que el dispositivo no se caiga al realizar el montaje.
Es responsabilidad suya si este equipo se utiliza de una forma no especificada en este manual de instrucciones.
1.4 Garantía
EMKO Elektronik garantiza que el equipo suministrado no presenta ningún defecto en el material ni en la fabricación. Esta garantía tiene una duración de dos años. Este periodo de garantía comienza a partir de la fecha de entrega. Esta garantía es vigente si el cliente desempeña completamente las tareas y responsabilidades que se determinan en el documento de la garantía y en el manual de instrucciones.
1.5 Mantenimiento
Las reparaciones solamente las debe realizar el personal formado y especializado. Corte la corriente del dispositivo antes de acceder a las piezas internas.
No limpie la carcasa con disolventes con base de hidrocarburo (gasolina, tricloroetileno, etc.). El uso de dichos disolventes puede reducir la fiabilidad mecánica del dispositivo. Utilice un paño humedecido en alcohol etílico o agua para limpiar la carcasa de plástico externa.
1.6 Empresa fabricante
Información del fabricante:
Emko Elektronik Sanayi ve Ticaret A.Ş.
Información de reparación y mantenimiento:
Emko Elektronik Sanayi ve Ticaret A.Ş.
Teléfono: +90 224 261 1900 Fax : +90 224 261 1912

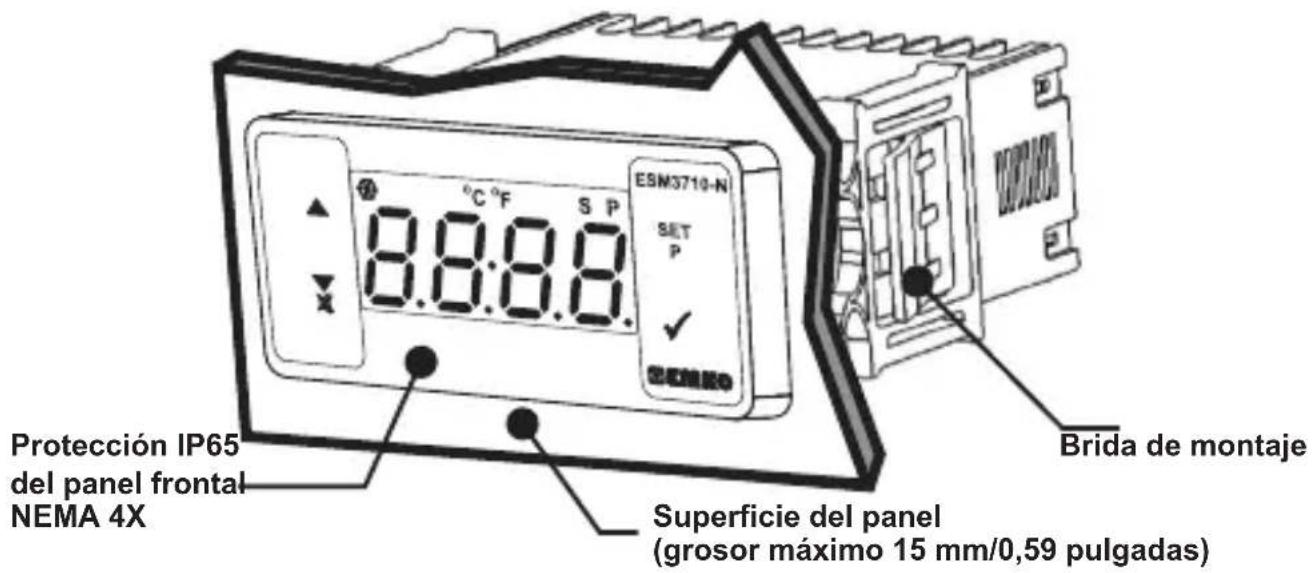

2. Descripción general


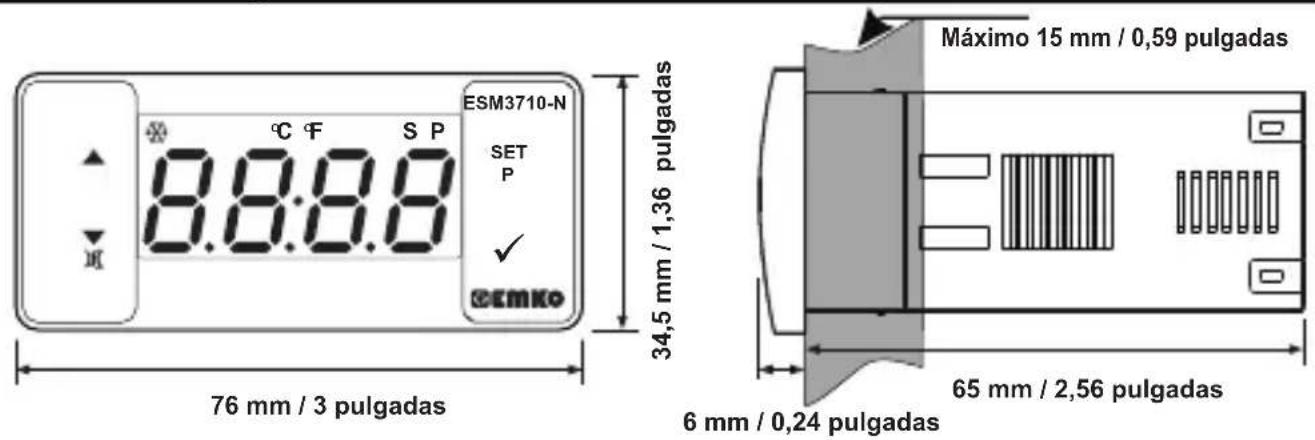

ESM3710-N ° C F S P 8.8:8.8 SET P ✓ @EMKO 76 mm / 3 pulgadas 34,5 mm / 1,36 pulgadas Máximo 15 mm / 0,59 pulgadas 6 mm / 0,24 pulgadas 65 mm / 2,56 pulgadas2.2 Encastre del panel

other

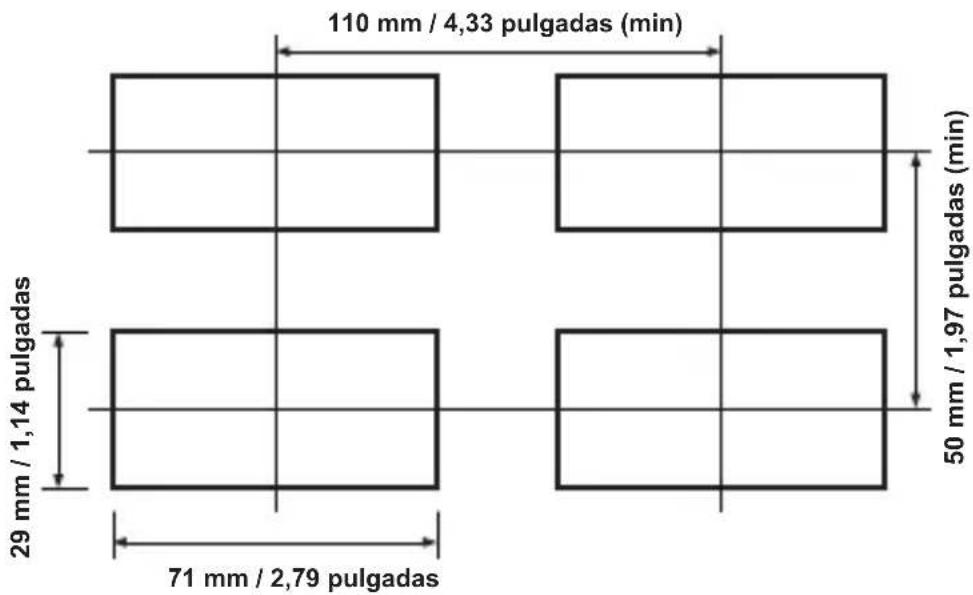

| Section | Width (mm) | Pulgadas (min) | |---------|------------|----------------| | Top Left | 110 | 4 | | Top Right | 50 | 1 | | Bottom Left | 29 | 1 | | Bottom Right | 71 | 2 | | Bottom Right | 50 | 1 |2.3 Montaje del panel

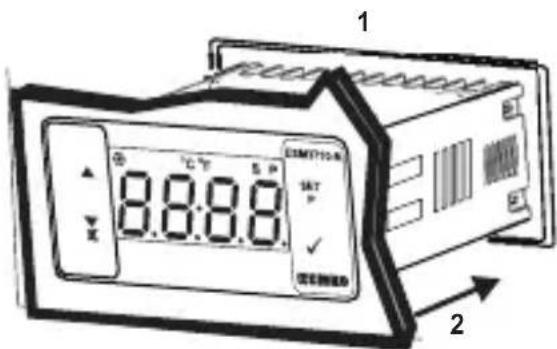

1-Antes de montar el dispositivo en su panel, asegúrese de que el encastre es del tamaño adecuado.
2-Inserte el dispositivo a través del encastre. Si las bridas de montaje se encuentran en la unidad, extráigalas antes de introducir la unidad en el panel.


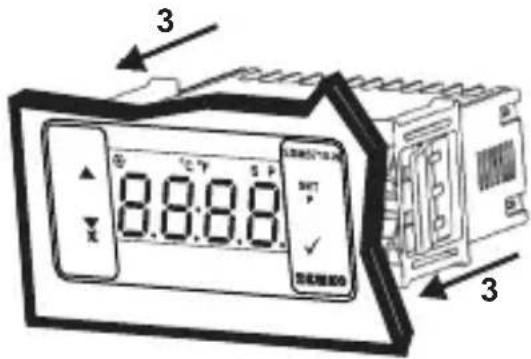

3 8.8.8.0 3 33-Inserte las bridas de montaje en las tomas de fijación localizadas a la izquierda y a la derecha del dispositivo y asegúrese de inmovilizar completamente la unidad en el panel.

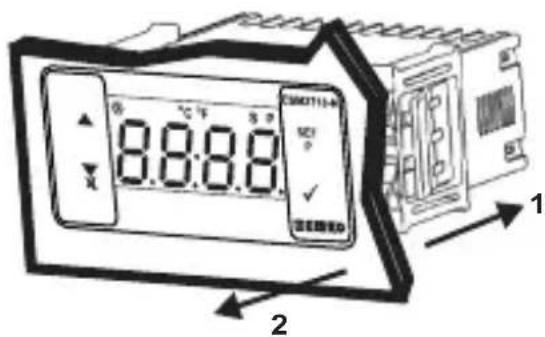

2.4 Eliminación del panel

1-Tire de las bridas de fijación de las tomas de fijación de la derecha e izquierda.
2-Extraiga la unidad por la parte delantera del panel.

Antes de eliminar la unidad del panel, desactive la unidad y el sistema relacionado.
3. Uso de Prokey
PARA USAR PROKEY, EL VALOR DEL PARÁMETRO PrC DEBE SER '0'. SI SE PULSAN LOS BOTONES PrC=1 Y ▼, APARECERA EL MENSAJE. 10 s. MÁS TARDE, EL DISPOSITIVO VUELVE A LA PANTALLA PRINCIPAL DE OPERACIONES O USTED PUEDE PULSAR EL BOTÓN DE AJUSTE PARA VOLVER A LA PANTALLA PRINCIPAL DE OPERACIONES. DESCARGA DEL DISPOSITIVO A PROKEY
- El dispositivo se programa usando los parámetros.
- Active el dispositivo al acceder al PROKEY y pulse el botón ▼. El mensaje 📊 PL se muestra en la pantalla. Cuando la carga haya finalizado, se muestra el mensaje End.
- Pulse cualquier botón para volver a la pantalla principal de operaciones.
- Elimine el PROKEY.
NOTA: El mensajeErr se muestra cuando se produce un error durante la programación. Si quiere volver a cargar, acceda a PROKEY y pulse el botón ▼ . Si quiere abandonar, elimine el PROKEY y pulse el botón ▼ . El dispositivo volverá a la pantalla principal de operaciones.
DESCARGA DE PROKEY AL DISPOSITIVO
- Desactive el dispositivo.
- Acceda a PROKEY y, a continuación, active el dispositivo.
- Cuando el dispositivo se activa, los valores del parámetro en PROKEY, inicie la descarga del dispositivo automáticamente. En primer lugar, se muestra el mensaje dOL en la pantalla, y cuando la carga ha finalizado, se muestra el mensaje End.
- Después de 10 segundos, el dispositivo empieza a funcionar con los nuevos valores de parámetros.
- Elimine el PROKEY.
NOTA: El mensaje Err se muestra cuando se produce un error durante la programación. Si quiere volver a cargar, apague el dispositivo y acceda al PROKEY y, a continuación, active el dispositivo. Si quiere abandonar, elimine el PROKEY y pulse el botón ▼ . El dispositivo volverá a la pantalla principal de operaciones.

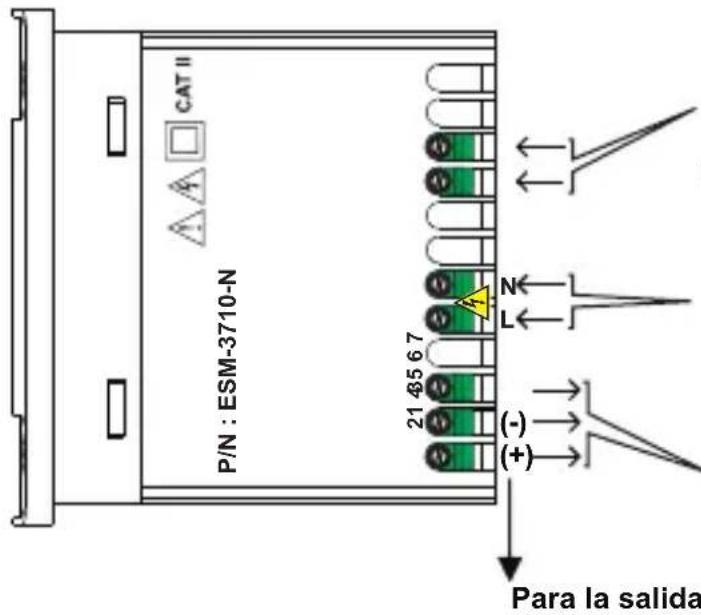

4. Diagrama de cableado eléctrico
Entrada de tensión de alimentación
100-240V\~ (±%15, %10) 50/60Hz
230V~(9015)50/60Hz
115V~(‰15) 50/60Hz
24V\~ (15) 50/60Hz
24V\~ (9%15) 50/60Hz
10...30 V—
Se debe determinar en el pedido.

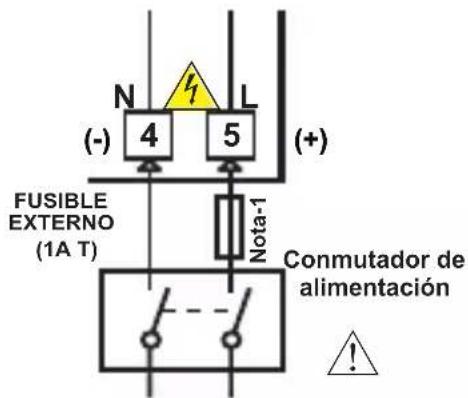

4.1 Conexión de la entrada de la tensión de alimentación del dispositivo
Conexión de la entrada
de tensión de alimentación
100-240V~(±%15,±%10) 50/60Hz
230V\~(± %15) 50/60Hz,
115V\~(‰)15)50/60Hz,
24V~(± %15) 50/60Hz,
24V\~(± %15) 50/60Hz,
10..30 V____
Se debe determinar en el pedido.

Asegúrese de que la tensión de alimentación es la misma que la indicada de tensión de alimentación en el instrumento. Encienda la fuente de alimentación solo después de haber completado todas las conexiones eléctricas. El intervalo de tensión de alimentación se debe determinar en el pedido. Al instalar la unidad, el intervalo de la tensión de alimentación debe ser controlado y se debe aplicar la tensión de alimentación adecuada a la unidad. El control evita daños en la unidad y el sistema y posibles accidentes como resultado de una tensión de alimentación incorrecta.
No hay un fusible ni un conmutador de fuente de alimentación en el dispositivo. Así que, se deben añadir un fusible y un conmutador de fuente de alimentación a la entrada de tensión de alimentación. El fusible y el conmutador de alimentación se deben colocar en un lugar fácilmente accesible para el usuario.
El conmutador de la fuente de alimentación debe tener dos polaridades para separar la fase y el neutro. El estado Encendido/Apagado del conmutador de la fuente de alimentación es muy importante durante la conexión eléctrica. El estado Encendido/Apagado del conmutador de la fuente de alimentación debe estar indicado para evitar una conexión incorrecta.
El fusible externo debe estar en la conexión de fase en la entrada de alimentación ∼.
El fusible externo debe estar en la conexión de la línea (+) en la entrada de alimentación —.
Nota-1: Se recomienda el fusible externo.
Nota-2 : Sección de cable trenzado: 1,5 mm², Sección de cable sólido: 2,5 mm²
La longitud de pelado es de 7 a 9 mm.
Nota-3: Los cables de alimentación deben cumplir con los requisitos de IEC 60277 o IEC 60245.

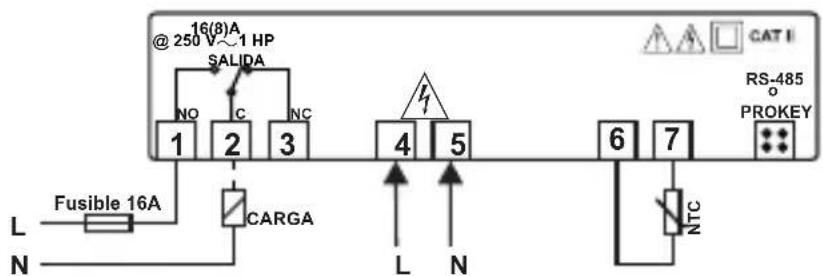

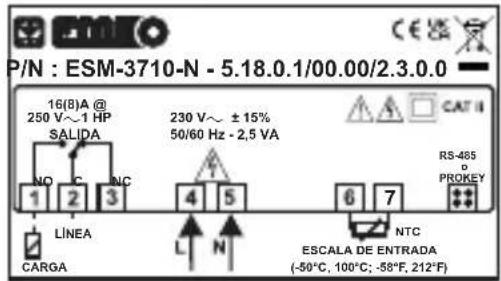

4.2 Etiqueta del dispositivo y diagrama de conexión
DIAGRAMA DE CONEXIÓN DE 230V \~


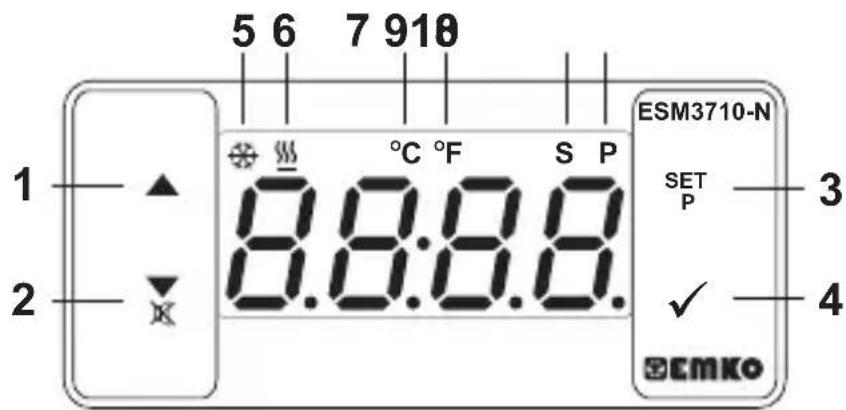

5 6 7 918 1 ▲ 2 ▼ 8.8:8.8 ESM3710-N SET P 3 ✓ 4 EMKODEFINICIONES DE LOS BOTONES
1. Botón de Aumento:
** Se utiliza para aumentar el valor en el modo de programación y la pantalla de ajuste.
2. Botón de disminución, silenciar la alarma sonora y descargar a Prokey:
** Se utiliza para disminuir el valor en el modo de programación y la pantalla de ajuste.
** Se utiliza para silenciar la alarma sonora.
** Si Prc =0, se utiliza para descargar del dispositivo al prokey.
3. Botón Set (Ajuste):
** En la pantalla principal de operaciones; si se pulsa este botón, se mostrará el valor definido. El valor puede cambiar con los botones de aumento y disminución. Al pulsar el botón Enter (Intro), el valor se guarda y vuelve a la pantalla principal de operaciones.
** Para acceder a la pantalla de programación; en la pantalla principal de operaciones, pulse este botón durante 5 segundos.
4. Botón Enter (Intro):
** Se utiliza para aumentar el valor en el modo de programación y la pantalla de ajuste.
DEFINICIONES LED
5. Led de frío:
** Este led indica que el control de frío está seleccionado y que el relé de salida del proceso está activado. Si hay algún tiempo de protección del compresor activo, este led parpadea.
6. Led de calor:
** Este led indica que el control de calor está seleccionado y que el relé de salida del proceso está activado.
7. Led de Celsius:
** Indica que el dispositivo está en el modo de°C.
** Indica que el dispositivo está en el modo de°F.
9. Led de ajuste:
** Indica que el dispositivo está en el modo de cambio del valor definido.
10. Led de programa:
** Parpadea en el modo de programación.

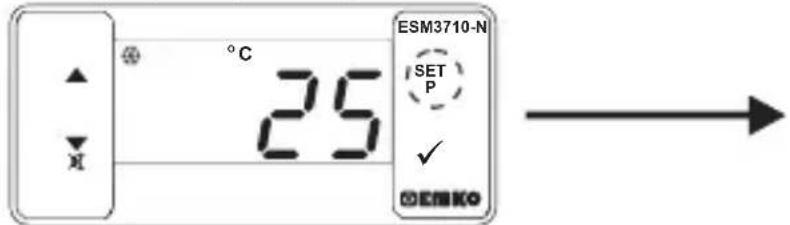

6. Cambiar y guardar el valor establecido de temperatura
Pantalla principal de operaciones

Cuando se pulsa el botón SET (Ajuste), el led "S" se activará y se mostrará el valor definido de la temperatura.
Pantalla del valor establecido


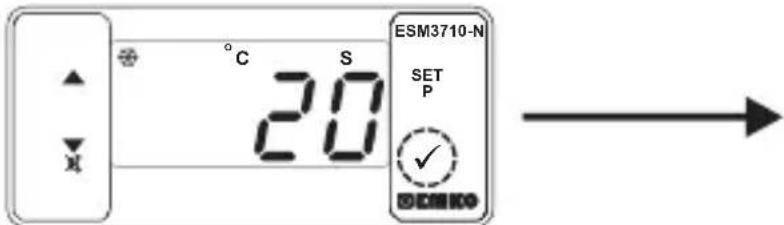

Cuando se pulsa el botón ENTER (Intro), se puede guardar el valor definido de temperatura.
Pantalla principal de operaciones
Parámetro del valor definido de temperatura (Predeterminado=50) DIRECCIÓN MODBUS: 40001
Valor definido de temperatura, se puede programa entre el valor mínimo definido de temperatura 50 L y el valor máximo definido de temperatura 50 H.
6.1 Lista de parámetros de modos de programación

Parámetro de selección de la unidad de temperatura (Predeterminado = 0) DIRECCIÓN MODBUS: 40002

°C seleccionados.
°F seleccionados.

Parámetro de activación del separador decimal (Predeterminado = 0) DIRECCIÓN MODBUS: 40003

Desactivar.
Activar.
Nota: Si se selecciona el tipo de entrada del sensor J, K, PT-100 o PT-1000 (BC = 05, 10, 11 o 14), se omitirá el parámetro PnL.

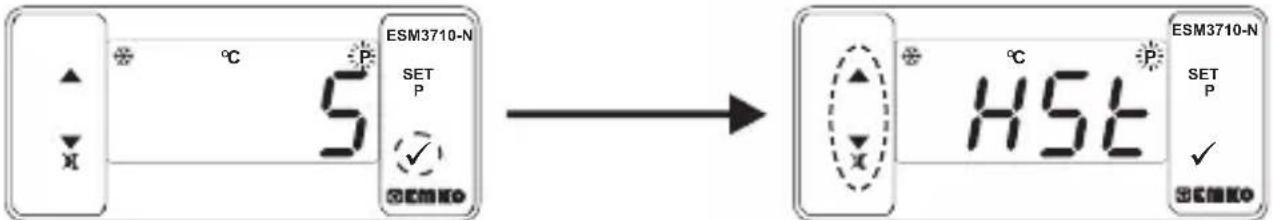

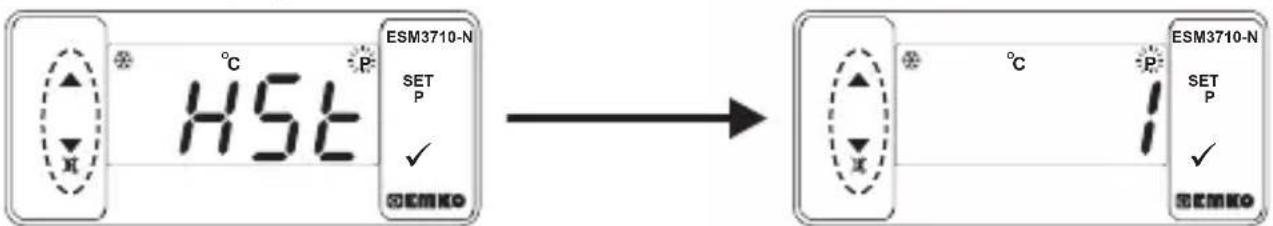

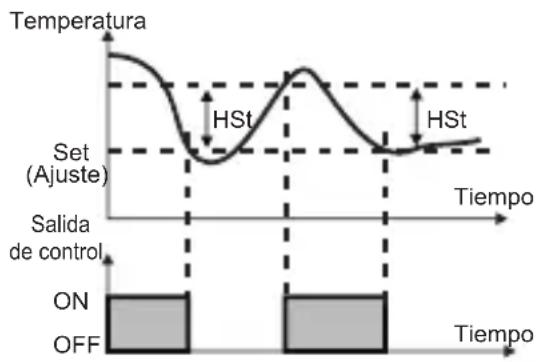

Parámetro de histéresis para la salida del compresor (Predeterminado = 1) DIRECCIÓN MODBUS: 40004
de 1 a 20°C para NTC (-50°C, 100°C) o PTC (-50°C, 150°C) o TC de tipo J (0°C, 800°C) o TC de tipo K (0°C, 1000°C o tipo PT-100 (-50°C,400°C) o tipo PT-1000 (-50°C,400°C), o tipo PT-100 (-20°C,100°C); de 1 a 36°F para NTC (-58°F, 212°F) o PTC (-58°F, 302°F) o TC de tipo J (32°F, 1472°F) o TC de tipo K (32°F, 1830°F) o tipo PT-100 (-58°F, 752°F) o tipo PT-1000 (-58°F, 752°F) o tipo PT-100 (-4°F, 212°F); de 0,1 a 10,0°C para NTC (-50,0°C; 100,0°C) o PTC (-50,0°C; 150,0°C) o PT-100 (-19,9°C; 99,9°C); de 0,1 a 18,0°F para NTC (-58,0°F; 212,0°F) o PTC (-58,0°F; 302,0°F) o PT-100 (-4,0°F; 212,0°F).

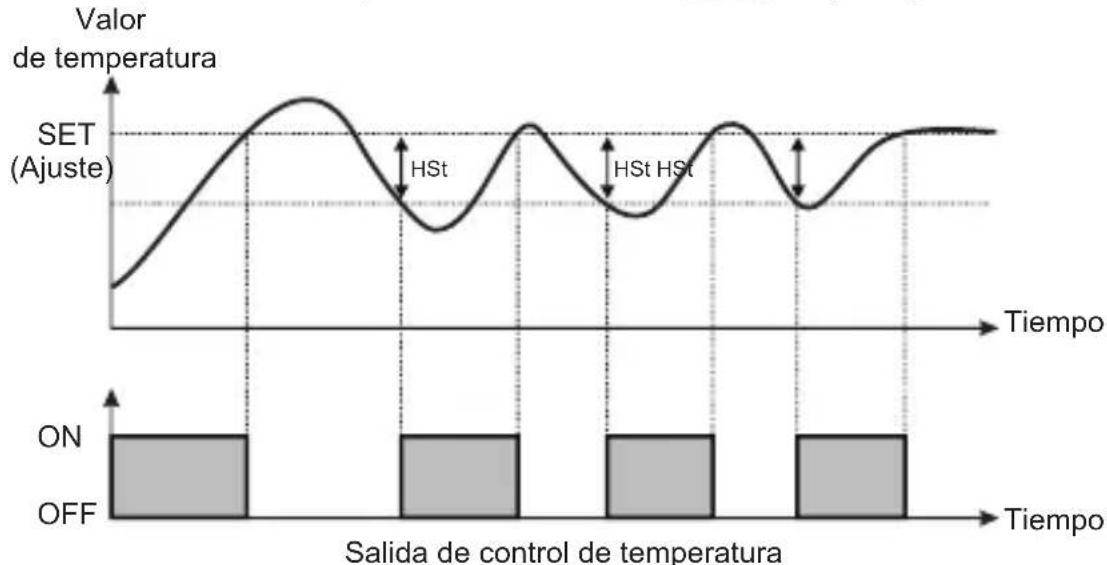

En el algoritmo de control ON/OFF
(Activado/Desactivado), se intenta mantener el valor de temperatura igual al valor definido por la apertura o cierre del último elemento de control. En el sistema con control ON/OFF (Activado/Desactivado), el valor de la temperatura oscila continuamente. La amplitud o el periodo de oscilación del valor de temperatura alrededor del valor definido cambia en función del sistema de control. Para reducir el periodo de oscilación del valor de temperatura, se forma una zona umbral por debajo o alrededor del valor definido y esta zona se llama histéresis.

Parámetro del valor mínimo definido de temperatura (Predeterminado = valor mínimo de la escala del dispositivo) DIRECCIÓN MODBUS: 40005
El valor definido de temperatura no puede ser inferior a este valor.
El valor de este parámetro se puede ajustar del valor mínimo de la escala del dispositivo al parámetro del valor máximo definido de temperatura 50H.

Parámetro del valor máximo definido de temperatura (Predeterminado = valor máximo de la escala del dispositivo) DIRECCIÓN MODBUS: 40006
El valor definido de temperatura no puede ser superior a este valor.
El valor de este parámetro se puede ajustar desde el valor mínimo definido de temperatura al valor máximo de la escala del dispositivo.

Parámetro de compensación del sensor (Predeterminado = 0) DIRECCIÓN MODBUS: 40007
de -20 a 20 °C para NTC (-50°C, 100°C), PTC (-50°C, 150°C), TC de tipo J (0°C, 800°C), TC de tipo K (0°C, 1000°C), PT-100 (-50°C, 400°C), PT-1000 (-50°C, 150°C), PT-100 (-20°C, 100°C);
de -36 a 36 °F para NTC (-58°F, 212°F), PTC (-58°F, 302°F), TC de tipo J (32°F, 1472°F), TC de tipo K (32°F, 1830°F), PT-100 (-58°F, 752°F), PT-1000 (-58°F, 752°F), PT-100 (-4°F, 212°F); de -10,0 a 10,0°C para NTC (-50,0°C; 100,0°C), PTC (-50,0°C, 150,0°C), PT-100 (-19,9°C; 99,9°C); de -18,0 a 18,0°F para NTC (-58,0°F; 212,0°F), PTC (-58,0°F; 302,0°F), PT-100 (-4,0°F; 212,0°F).

Parámetro del tipo de funcionamiento (Predeterminado = 0) DIRECCIÓN MODBUS: 40008 Si el valor del parámetro es '0', el dispositivo pasa al parámetro b.u.F.

Calor
Frío

Parámetro del tiempo de espera del inicio en el encendido (Predeterminado = 0) DIRECCIÓN MODBUS: 40009
Cuando se aplica la alimentación al dispositivo, el compresor está activado cuando transcurre el tiempo de espera. Se puede ajustar de 0 a 20 minutos.

Parámetro de tiempo de espera de inicio-parada del compresor (Predeterminado = 0) DIRECCIÓN MODBUS: 40010
Cuando el compresor está inactivo, este tiempo de espera debe transcurrir para poder activar el compresor. Se puede ajustar de 0 a 20 minutos.

Parámetro del tiempo de espera de inicio-inicio del compresor (Predeterminado = 0) DIRECCIÓN MODBUS: 40011
Este periodo de tiempo debe expirar entre las dos activaciones del compresor. Se puede ajustar de 0 a 20 minutos.

Parámetro de defecto del sensor (Predeterminado = 0) DIRECCIÓN MODBUS: 40012

El compresor está DESACTIVADO en caso de defectos en el sensor.
El compresor está ACTIVADO en caso de defectos en el sensor.
El compresor funciona de forma regular según los periodos de tiempo de
Pon y en caso del defectos en el sensor.

El compresor está activo durante este periodo de tiempo en caso de defectos en la sonda (Predeterminado = 0) DIRECCIÓN MODBUS: 40013
Si el parámetro de defectos de la sonda ^PdF es 2, a continuación se observa este parámetro. Se puede ajustar de 0 a 99 minutos.

El compresor está inactivo durante este periodo de tiempo en caso de defectos en la sonda (Predeterminado = 0) DIRECCIÓN MODBUS: 40014
Si el parámetro de defectos de la sondaP.dF es 2, a continuación se observa este parámetro. Se puede ajustar de 0 a 99 minutos.

Parámetro de selección de la función de la alarma sonora (Predeterminado = 0) DIRECCIÓN MODBUS: 40015

La alarma sonora está desactivada.
La alarma sonora se activa durante los fallos del sensor.

La alarma sonora está activado durante este tiempo (Predeterminado = - - - ) DIRECCIÓN MODBUS: 40016
Si el valor del parámetro de la selección de la función de alarma sonora = 0, este parámetro no se puede observar. La alarma sonora permanece activa durante este tiempo. Se puede ajustar de 1 a 99 minutos. Cuando este parámetro es 1, si se pulsa el botón de disminución, se observa - - - . En esta condición, la alarma sonora está activada hasta que se pulsa el botón de silencio de la alarma sonora.
Parámetro de selección del modo de comunicación (Predeterminado = 0) DIRECCIÓN MODBUS: 40017

Comunicación de PROKEY seleccionada.
Comunicación de Rs485 seleccionada.

Parámetro de ID secundaria (Predeterminado = 1) DIRECCIÓN MODBUS: 40018 Parámetro de dirección de comunicación del dispositivo (de 1 a 247).
Contraseña de acceso a la sección de programación (Predeterminado = 0) DIRECCIÓN MODBUS: 40019
Se utiliza para acceder a la sección de programación. Se puede ajustar de 0 a 9999. Si se selecciona el 0, no se solicitará la contraseña.

parámetros PoS SPd Std PdF Pon y PoF se observan si en el tipo de cionamiento se selecciona “Cooling” (Frío). Si se selecciona el tipo de funcionamiento ating” (Calor), salta al parámetro buF .

6.2 Direcciones Modbus de los parámetros de estado del dispositivo (Leer registro de entradas)
DIRECCIÓN MODBUS: 30001
DIRECCIÓN MODBUS: 30002
Valor de temperatura
Estado de Led: 0.bit Led de C,
6.bit Led del compresor,
13.bit Led del programa, 14.bit Led de ajuste
DIRECCIÓN MODBUS:30003
Estado del dispositivo: 1.bit Estado de la alarma sonora
2.bit Estado de la pérdida del sensor
DIRECCIÓN MODBUS: 30004
Estado de salida
DIRECCIÓN MODBUS: 30005
Tipo de dispositivo y versión del dispositivo

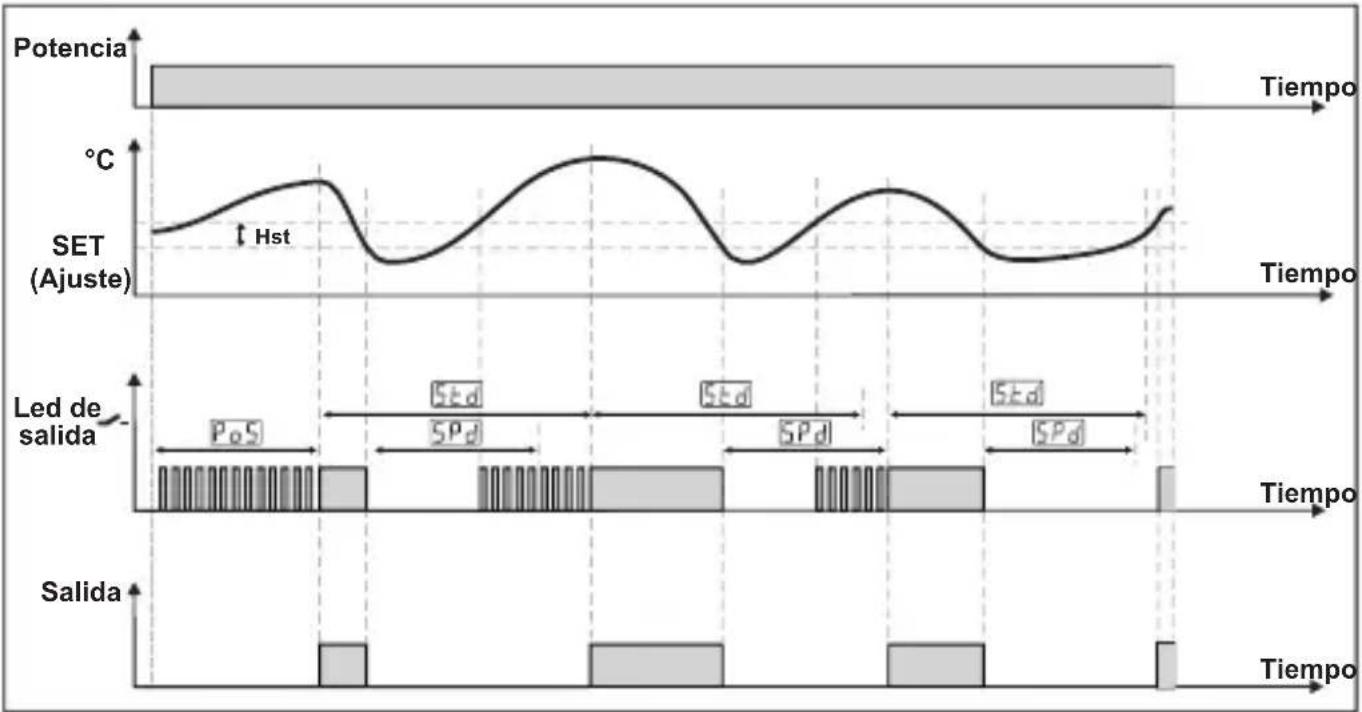

6.3 Gráficos de funcionamiento del controlador de temperatura de ESM-3710-N
1-Si el valor del parámetro del tipo de funcionamiento HCS = 1 (Frío),
Valor del parámetro del tiempo de espera de la activación tras el encendido P_oS ≥ 1 , Valor del parámetro del tiempo de espera de parada/inicio del compresor SPd ≥ 1 y Valor del parámetro del tiempo de espera de inicio/inicio del compresor Std ≥ 1 ;

line
| Time Period | Value | |-------------|-------| | PoS | 5 | | Std | 5 | | SPd | 5 | | 5 | 5 | | 5 | 5 | | 5 | 5 |2-Si el valor del parámetro del tipo de funcionamiento HCS = 0 (Calor),

line
| Salida de control de temperatura | Valor de temperatura | | -------------------------------- | --------------------- | | Start (first) | Low | | Peak (second) | High | | Midpoint (third) | Low | | End (third) | High |
En el algoritmo de control ON/OFF (Activado/Desactivado), se intenta mantener el valor de temperatura igual al valor definido por la apertura o cierre del último elemento de control. En el sistema con control ON/OFF (Activado/Desactivado), el valor de la temperatura oscila continuamente. La amplitud o el periodo de oscilación del valor de temperatura alrededor del valor definido cambia en función del sistema de control. Para reducir el periodo de oscilación del valor de temperatura, se forma una zona umbral por debajo o alrededor del valor definido y esta zona se llama histéresis. La acción de la salida de control se describe con las figuras anteriores.
6.4 Mensajes de error en el controlador de temperatura ESM-3710-N
5br Parpadeo de la pantalla. Fallo del sensor. La conexión del sensor es incorrecta o no hay ninguna conexión del sensor. Si el parámetro de selección de la función de alarma sonora buf es 1, la alarma sonora interna empieza a funcionar.
6.5 Acceder al Modo de Programación, Cambiar y Guardar Parámetros

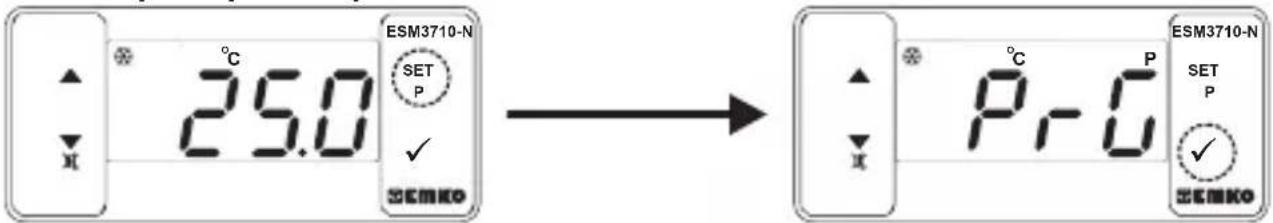

Pantalla principal de operaciones
Nota 1: Si la contraseña de acceso al modo de programación es 0, se observará la pantalla de unidad de temperatura en lugar de la pantalla de programación Pr.
Pantalla de acceso al modo de programación
Pulse el botón OK (Aceptar) para acceder a la pantalla de introducción de la contraseña.


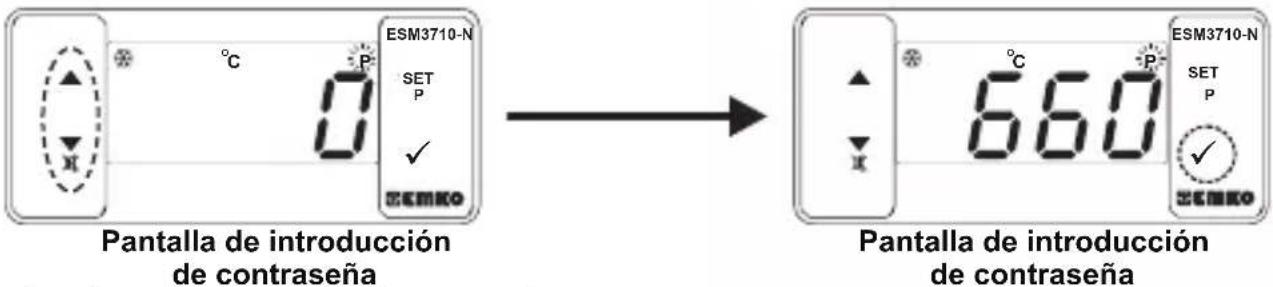

ESM3710-N SET P ✓ SEMko Pantalla de introducción de contraseña 660 ESM3710-N SET P ✓ SEMkoIntroduzca la contraseña de acceso al modo de programación con los botones de aumento y disminución.
Pulse el botón OK para introducir la contraseña.
Nota 2: Si la contraseña de acceso al modo de programación is 0, solo son accesibles los tres parámetros, y los valores del parámetro se pueden cambiar.
Pantalla de programación

Pulse el botón SET (Ajuste) para acceder al valor del parámetro. Pulse el botón de incremento para acceder al siguiente parámetro, pulse el botón de decremento para acceder al parámetro anterior.
Valor de histéresis para la salida del compresor
Cambie el valor con los botones incremento y disminución.
Pulse el botón OK (Aceptar) para guardar el parámetro.
Parámetro de histéresis para la salida del compresor
Pulse el botón de incremento para acceder al siguiente parámetro, pulse el botón de decremento para acceder al parámetro anterior.

Si no se realiza ninguna operación en el modo de programación durante 20 segundos, el dispositivo vuelve a la pantalla de operaciones de forma automática.
- Especificaciones
| Tipo de dispositivo | : Controlador de temperatura |
| Montaje y carcasa | : Carcasa de plástico de 76mm x 34,5mm x 71mmpara el montaje del panel. El hueco del panel de 71 x 29 mm. |
| Protección Contra | |
| Impactos Mecánicos | : 1 julio (IK06) |
| Tipo de protección | : NEMA 4X (Ip65 en la parte delantera, Ip20 en la parte trasera). |
| Peso : Aproximadamente 0,20 kg. | |
| Calificaciones ambientales | : Estándar, interior a una altitud de menos de 2000 metrossin condensación de humedad. |
| Almacenamiento/Temper. de funcion.: de -30 °C ^a +80 C / de -20 C a +70 C | |
| Almacenamiento/Humed. de funcion.: 90 % máx. (sin condensación) | |
| Instalación : Instalación fija | |
| Categoría de sobretensión : II. | |
| Grado de contaminación : II, oficina o lugar de trabajo, sin contaminación conductiva | |
| Condiciones de funcionamiento : Funcionamiento continuo | |
| Tensión de alimentación y potencia: 100-240V~ (-%15, +%10) 50/60Hz - 2.5VA: 230 V~ (%15) 50/60 Hz - 2,5 VA: 115 V~ (±%15) 50/60Hz - 2,5 VA: 24 V~ (±%15) 50/60Hz - 2,5 VA: 24 V~ (±%15) 50/60Hz - 2,5 VA: 10 - 30 V== 2,5 W | |
| Entrada del sensor de temperatura : NTC, PTC, TC, RTD | |
| Tipo de entrada NTC | : NTC (10 kΩ @ 25°C ) |
| Tipo de entrada PTC | : PTC (1000 Ω @ 25°C ) |
| Tipo de entrada de termopar | : J, K (IEC584.1) (ITS 90) |
| Tipo de entrada de termorresistencia: PT-100, PT-1000 (IEC751) (ITS 90) | |
| Precisión | : ± 1 % de escala completa para la termorresistencia |
| Compensación de junta fría | : Automáticamente ± 0,1°C / ± 1°C |
| Protección contra roturas del sensor: Mejorada | |
| Ciclo de muestreo | : 3 muestras por segundo |
| Forma de control | : ON / OFF (Encendido / Apagado) |
| Salida de relé | : 16(8) A @ 250 V~ para la carga resistiva (Salida del compresor) (Vida eléctrica: 100.000 activaciones a carga completa) |
| Salida de la unidad de control | |
| del SSR opcional | : Máximo 20mA, Máximo 17V --- |
| Pantalla | : Pantalla LED 14 mm roja de 4 dígitos |
| LED | : S (Verde), P (Verde), °C (Amarillo), F (Amarillo), Salida de compresor (Rojo), Salida de calor (Rojo) |
| Alarma sonora interna | : ≥83 dB |
| Aprobaciones | : CE UK EAE |
8. Información para pedidos
| ESM-3710-N(Tamaño DIN 77 x 35) | A | BC | D | E | FG | HI | / | U | V | W | Z | ||||
| 0 | 0 | 0 | / | 00 | 00 | / | |||||||||
| Tensión de alimentaciónA | |||||||||||||||
| 1 | 100-240V~ (-%15, +%10) 50/60Hz - 2.5VA | ||||||||||||||
| 2 | 24V~ (±%15) 50/60Hz - 2.5VA | ||||||||||||||
| 3 | 24V~ (±%15) 50/60Hz - 2.5VA | ||||||||||||||
| 4 | 115V~ (±%15) 50/60Hz - 2.5VA | ||||||||||||||
| 5 | 230V~ (±%15) 50/60Hz - 2.5VA | ||||||||||||||
| 8 | 10 - 30 V =2.5W | ||||||||||||||
| 9 | Cliente | ||||||||||||||
| BC | Tipo de Entrada | Escala (°C) | |||||||||||||
| 05 | J, Fe CuNi IEC584.1(ITS90) | 0°C/32°F; 800°C/1472°F | |||||||||||||
| 10 | K, NiCr Ni IEC584.1(ITS90) | 0°C/32°F; 999°C/1830°F | |||||||||||||
| 11 | PT 100, IEC751(ITS90) | -50°C/-58°F; 400°C/752°F | |||||||||||||
| 09 | PT 100, IEC751(ITS90) | -19.9°C/-4°F; 99.9°C/212°F | |||||||||||||
| 14 | PT 1000, IEC751(ITS90) | -50°C/-58°F; 400°C/752°F | |||||||||||||
| 13 | PT 1000, IEC751(ITS90) | -19.9°C/-4°F; 99.9°C/212°F | |||||||||||||
| 12 | PTC (Not-1) | -50°C/-58°F; 150°C/302°F | |||||||||||||
| 18 | NTC (Not-1) | -50°C/-58°F; 100°C/212°F | |||||||||||||
| E | Salida del compresor | ||||||||||||||
| 1 | Salida de relé (16(8) A @ 250 V~, en la carga resistiva, 1 NO) | ||||||||||||||
| 2 | Salida de la unidad de control del SSR (Máximo 20 m, 17 V == ) | ||||||||||||||
| V | Sensor de temperatura que se proporciona con ESM-3710-N | ||||||||||||||
| 0 | Ninguno | ||||||||||||||
| 1 | PTC-M6L40.K1.5 (Sonda de aire PTC cable de silicona de 1,5 m) | ||||||||||||||
| 2 | PTCS-M6L30.K1.5.1/8" (Sonda de líquidos PTC cable de silicona de 1,5 m) | ||||||||||||||
| 3 | NTC-M5L20.K1.5 (Sensor NTC, termoplástico moldeado con 1,5 m de cable para la aplicación de frío) | ||||||||||||||
| 4 | NTC-M6L50.K1.5 (Sensor NTC, carcasa de acero inoxidable con 1,5 m de cable para la aplicación de frío) | ||||||||||||||
| 9 | Cliente | ||||||||||||||
Toda la información de pedidos del Controlador de temperatura ESM-3710-N se proporciona en la tabla anterior. El usuario puede crear la configuración adecuada del dispositivo a partir de la información y los códigos que aparecen en la tabla y aplicarlos en los códigos de pedidos. En primer lugar, se debe determinar la tensión de alimentación y, a continuación, las demás especificaciones. Rellene los espacios de los códigos de pedidos en función de sus necesidades.
Póngase en contacto con nosotros, si sus necesidades no se ajustan a las normas.
Nota-1: Si se selecciona el tipo de entrada PTC o NTC (BC = 12, 18), se proporciona el sensor de temperatura con el dispositivo. Por esta razón, si se selecciona el tipo de entrada como PTC, el tipo de sensor (V = 0,1 o 2) o si selecciona el tipo de entrada como NTC, tipo de sensor (V = 0,3 o 4), se debe notificar en la información de pedidos.

Debido a la vida útil limitada del contacto de salida del relé, Se recomienda la salida SSR, que el dispositivo usa el algoritmo de control PID. El dispositivo con el algoritmo de control ON / OFF, parámetro de histéresis se debe establecer un valor adecuado para su sistema, para evitar demasiada conmutación de relé.

Antes de poner en marcha el dispositivo, los parámetros se deben configurar de acuerdo con el uso deseado. La configuración incompleta o incorrecta puede causar situaciones peligrosas.
9. Accesorios opcionales
1. Módulo RS-485 2. Módulo de programación PROKEY

Vac,
--- Vdc,
Se pueden aplicar Vac y Vdc


Su Socio Tecnológico
Muchas gracias por haber elegido productos Emko Elektronik, visite nuestra página web para descargar el manual de usuario detallado.
www.emkoelektronik.com.tr

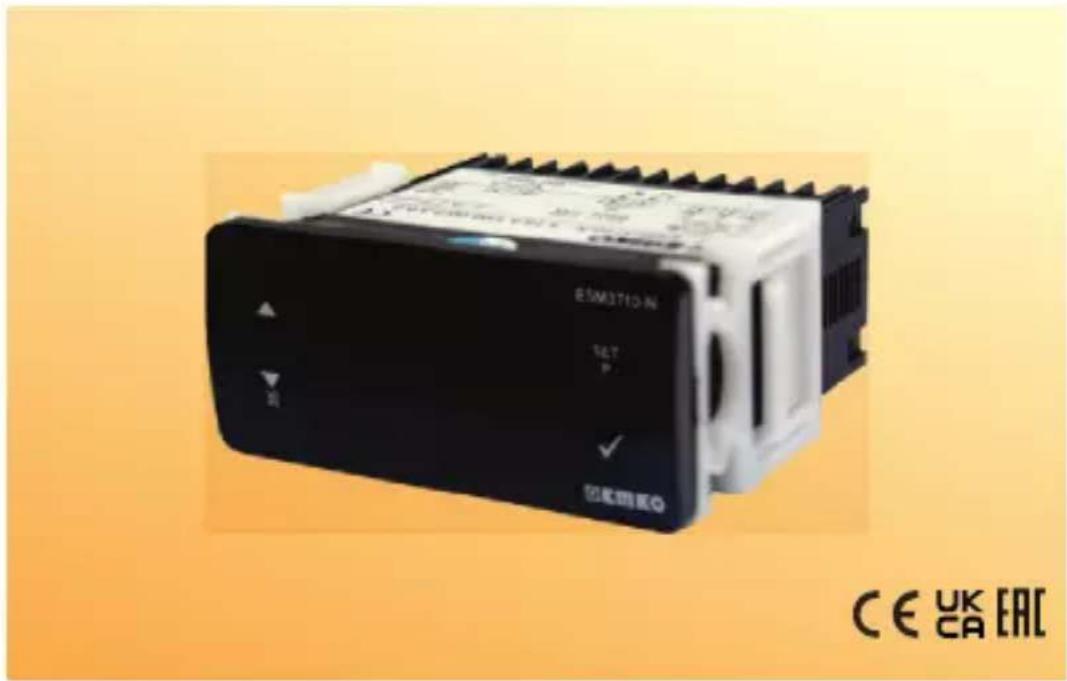

ESM-3710-N Tamaño DIN 77 x 35 Controlador de temperatura ON/OFF (Encendido/Apagado) digital
- Pantalla de 4 dígitos
- Entrada NTC o
Entrada PTC o
Entrada de termopar de tipo J o
Entrada de termopar de tipo K,
Entrada PT-100 de 2 cables o
Entrada PT-1000 de 2 cables (Se debe determinar en el pedido.) - Compensación de la temperatura ajustable
- Control de temperatura ON/OFF (Encendido/Apagado)
- Función de frío o calor elegible
- Selección de funcionamiento con histéresis
- Compensación de la temperatura ajustable
- Definir límites elevados y reducidos de los valores ajustados
- La selección de funcionamiento del compresor funciona de forma continua, se detiene o funciona de forma periódica en caso de defecto del sensor
- Tiempo de espera de protección del compresor
- Alarma sonora interna ajustable según el estado de defecto del sensor
- Protección por contraseña para la sección de programación
- Parámetros de instalación al usar Prokey
- Acceso remoto, recopilación de datos y control con Modbus RTU
- Marca CE según normas europeas
1. Prefazione
24 V ≈(±%15) 50/60Hz,
10 - 30 V ---
NTC, PTC,
Tipo TC J o K
PT-100 a due fili
PT-1000 a 2 fili
ESM-3710-N
Ingresso
alimentazione
Ingresso sensore
di temperatura
Standard
Uscita-1
(Uscita a relè)
Opzionale
Uscita-2
DOWNLOAD DA DISPOSITIVO A PROKEY
DOWNLOAD DA PROKEY A DISPOSITIVO
Stato del dispositivo: Status buzzer 1.bit
