MODE D'EMPLOI K8081 VELLEMAN

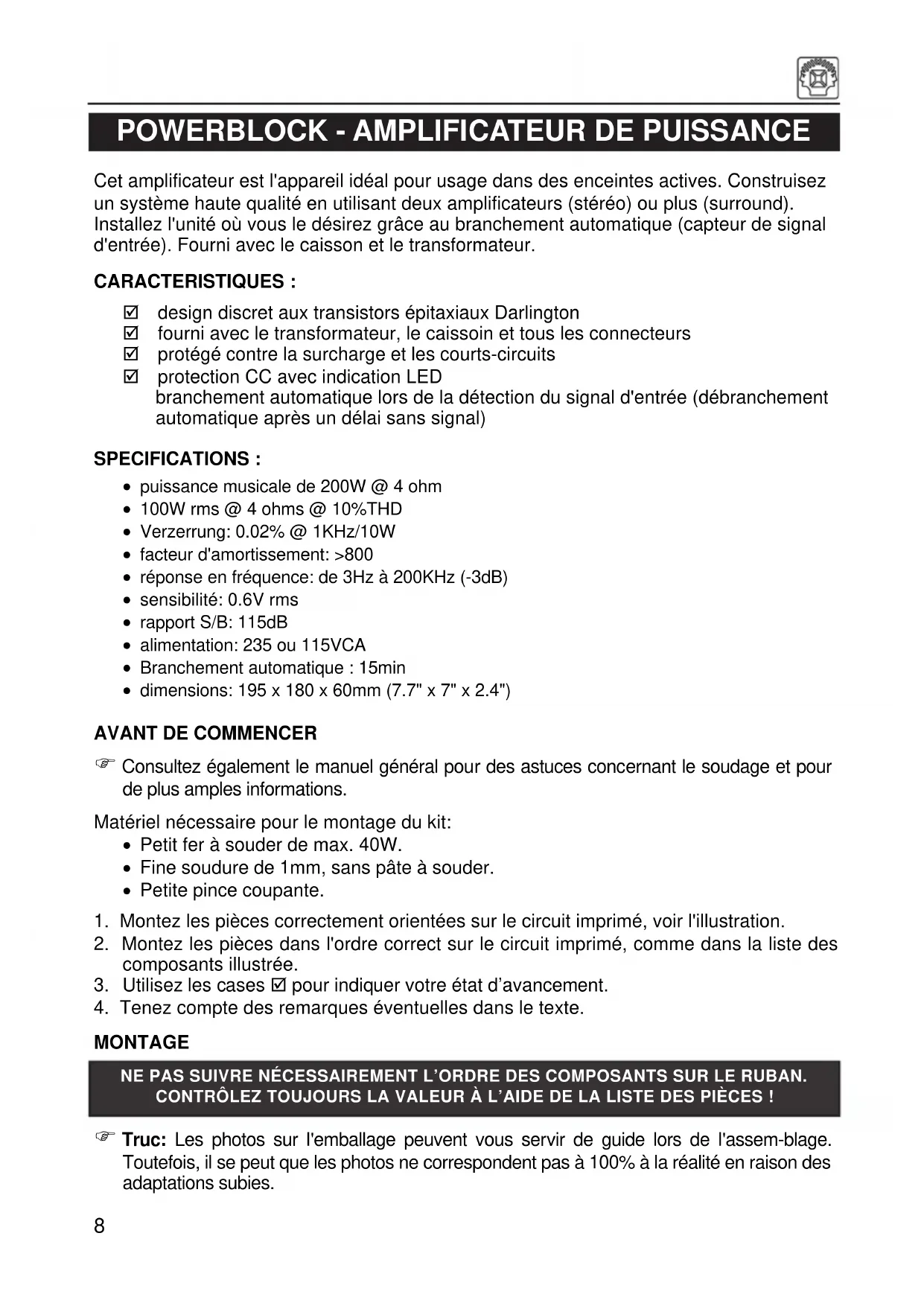

uitgeschakeld. Wanneer de versterker een fout heeft gedetecteerd, door bijvoorbeeld te hoge extreme geluidsignalen of door een fout in de versterker, reset de versterker door de versterker uit te schakelen, wacht 10 seconden en schakel daarna opnieuw in. Controleer het circuit op fouten mocht de fout zich niet herstellen.8 Cet amplificateur est l'appareil idéal pour usage dans des enceintes actives. Construisez un système haute qualité en utilisant deux amplificateurs (stéréo) ou plus (surround). Installez l'unité où vous le désirez grâce au branchement automatique (capteur de signal d'entrée). Fourni avec le caisson et le transformateur. CARACTERISTIQUES : design discret aux transistors épitaxiaux Darlington fourni avec le transformateur, le caissoin et tous les connecteurs protégé contre la surcharge et les courts-circuits protection CC avec indication LED branchement automatique lors de la détection du signal d'entrée (débranchement automatique après un délai sans signal) SPECIFICATIONS :

• puissance musicale de 200W @ 4 ohm

• facteur d'amortissement: >800

• réponse en fréquence: de 3Hz à 200KHz (-3dB)

Consultez également le manuel général pour des astuces concernant le soudage et pour de plus amples informations. Matériel nécessaire pour le montage du kit:

• Petit fer à souder de max. 40W.

• Fine soudure de 1mm, sans pâte à souder.

• Petite pince coupante.

1. Montez les pièces correctement orientées sur le circuit imprimé, voir l'illustration.

2. Montez les pièces dans l'ordre correct sur le circuit imprimé, comme dans la liste des

composants illustrée.

3. Utilisez les cases pour indiquer votre état d’avancement.

4. Tenez compte des remarques éventuelles dans le texte.

MONTAGE Truc: Les photos sur l'emballage peuvent vous servir de guide lors de l'assem-blage. Toutefois, il se peut que les photos ne correspondent pas à 100% à la réalité en raison des adaptations subies.

1. Montez le fil de pontage.

2. Montez les diodes. Attention à la polarité !

Montez la diode D11 comme illustré (ill. 1.0)

3. Montez les diodes Zener. Attention à la polarité !

4. Montez les résistances.

5. Montez les supports de CI. Attention à la position de l'encoche!

6. Montez le potentiomètre trim RV1.

7. Montez les condensateurs en céramique.

8. Montez les transistors.

Attention : pliez le transistor T7 vers la diode D11 et veillez à ce que les pattes du transistor ne fassent aucun contact avec les pattes de la diode (voir ill. 2.0) !

9. Montez la LED LD4. Attention à la polarité ! Montez les LEDs LD1 à LD3 comme

illustré (ill. 3.0) afin de pouvoir les intégrer dans le panneau frontal.

10. Montez les barrettes mâles. Coupez-le sur mesure comme indiqué sur l'illustration.

11. Montez le connecteur à broches.

12. Montez les résistances 5W.

13. Montez les connecteurs plats mâles.

14. Montez les condensateurs électrolytiques. Attention à la polarité !

15. Montez les diodes de puissance (voir fig. 4.0). Faites attention à la polarité.

Montez les diodes D14 et D15 15mm au-dessus du circuit imprimé, montez les dio- des D12 et D13 10mm au-dessus du circuit imprimé.

16. Montez le relais.

17. Montez les condensateurs électrolytiques C23 et C24. Attention à la polarité !

18. Placez les CI dans leur support. Attention à la position de l'encoche!

19. Montez les 4 fixations et serrez les écrous et les boulons de 6mm.

(1) Coupez les points de soudage, côté soudage, à une hauteur de 1.5mm. Veillez à ce que les points de soudage ne touchent aucune partie du boî- tier. (2) Collez le petit pied en caoutchouc sur le côté soudage du circuit imprimé. (3) Glissez le circuit dans le boîtier (voir ill.). (4) Fixez le circuit imprimé au boîtier à l’aide de 4 fixations, écrous et boulons (voir ill.). (5) Pliez les condensateurs C4 et C5 du côté opposé des transistors T9 et T8. (6) Appliquez un peu de pâte conductible sur le transistor T7 et la diode D11. (7) Montez un boulon M3 là où les transistors T8 et T9 seront fixés au boîtier. Ensuite, placez un mica isolant, les 2 côtés enduits d’un peu de pâte conductible (voir ill.). (8) Pliez les connexions des transistors T8 et T9 comme illustré. (9) Placez les transistors T8 et T9 sur le dissipateur et fixez-les à l’aide d’une ron- delle et d’un écrou (voir ill.). (10) Soudez délicatement les connexions aux broches (voir ill.). Vérifiez le point de soudage en remuant les connexions de transistor. (11) Glissez une gaine isolante sur les deux câbles de l’amplificateur (câbles rouge et noir de 1.5mm²). Montez une fiche femelle et glissez la gaine isolante sur la fiche. Appliquez un œillet sur l’autre bout ( Retirez d’abord l’isolation de la cosse à œillet.) (voir ill.). (12) Montez toutes les connexions et le porte-fusible. Vérifiez la position Contrôlez les positions de la connexion du haut-parleur et de l’interrupteur sur le panneau arrière. (13) Placez le porte-fusible comme illustré.10 (14) Alignez l’écrou comme illustré. (15) Soudez le câble à double conducteur femelle au connecteur RCA (marron = masse, rouge = signal). Tressez ce câble. (16) Raccordez les câbles des haut-parleurs aux œillets comme illustré (+ = rouge) (17) Placez un fusible lent 2A. (18) Coupez la gaine rétractile en 3 morceaux de longueur égale. (19) Soudez un câble d’une longueur de 8cm à l’interrupteur et un autre au porte- fusible (voir ill.). (20) - Glissez une gaine rétractile sur le câble noir du transformateur et une autre sur le câble marron (~100 - 120VCA) ou orange (~220 - 245VCA) selon la ten- sion du réseau local. - Connectez le câble noir à l’interrupteur d’alimentation. - Connectez le câble marron ou orange au porte-fusible (connexion du milieu). (21) Glissez les gaine rétractile sur les connexions du porte-fusible et de l’interrup- teur d’alimentation. (22) Isolez le câble du transformateur qui n'est pas utilisés à l’aide d’un ruban. (23) Réchauffez les gaine rétractile à l’aide d’un pistolet à air chaud. (24) Appliquez un peu de colle sur l’anneau d’isolation du transformateur. (25) Montez l’anneau dans le boîtier comme illustré. (26) Soudez une fiche femelle avec gaine isolante sur chaque câble secondaire du transformateur. (27) Placez le panneau arrière et le transformateur. Fixez le panneau au boîtier com- me illustré. Utilisez 4 vis autoforrantes . (28) Raccordez le connecteur du signal d’entrée (câble tressé à double conducteur) au connecteur mâle SK5. (29) Raccordez les câbles secondaires du transformateur (rouge, bleu, gris et jaune) aux languettes plates mâle correspondantes. (30) Raccordez les 2 câbles de l’amplificateur aux languettes plates mâle (+LS et - LS). (31) Vérifiez les raccordements et joignez-les avec des serre-câbles. (32) Placez le second anneau d’isolation sur le transformateur (voir ill.). (33) Appliquez une feuille d’isolation entre le transformateur et la connexion du haut- parleur (voir ill.).

-1- Test préalable Choisissez la tension primaire de manière à ce qu’elle réponde au réseau électri- que.

• 120VCA : noir / marron

• 230VCA : noir / orange IMPORTANT : Isolez le fil non utilisés

• Débranchez l’amplificateur (interrupteur sur le panneau arrière sur OFF).

• Tournez RV1 (courant de repos) complètement vers la gauche

Placez lors du tout premier test une ampoule de 60W en série avec la tension d’alimentation.11

• Raccordez le cordon d’alimentation fourni. Il est possible que la fiche doive être remplacée pour répondre aux normes locales.

• Branchez l’amplificateur à l’aide de l’interrupteur situé à l’arrière. Désactivez la tension réseau et contrôlez le câblage et le montage lors- que l’ampoule brûle instantanément.

• La LED LD4 s’allume.

• Le test est réussi lorsque l’ampoule (60W) ne s’allume pas ou ne s’allume que brièvement.

• Désactivez la tension.

• Retirez l’ampoule du circuit. -2- Réglage du courant de repos

• Connectez un multimètre (gamme CC à 1V ou moins) de manière parallèle aux points de connexion R42 ou R43 (résistance 5W).

• Vérifiez l’affichage sur le multimètre : il devrait indiquer 0V. Ajustez RV1 jusqu’à une valeur de 10 à 15mV (0.010V – 0.015V). Patientez quelques minutes jus- qu’à ce que l’affichage se stabilise. Remarque : l’amplificateur s’éteindra automatiquement après 15 minutes.

• Retirer le multimètre. -3- Détection d’erreur courant continu

• Connectez brièvement la broche "+40V" à la broche "TEST". La LED de contrô- le rouge clignote et le relais se désactive.

• Retirez le cordon d’alimentation. L’amplificateur est prêt à être utilisé. -4- Montez le panneau frontal et fixez le panneau arrière au boîtier à l’aide des 4 vis autoforrantes (voir ill.). -5- Contrôlez la position des LEDs. -6- Montez la plaquette du transformateur. -7- Veillez à ce que le boulon de fixation ne fasse aucun contact avec le câblage ! Placez les 4 écrous comme illustré en tenant compte de la position (voir ill.). -8- Refermez le boîtier et fixez à l’aide des 4 vis et appliquez un pied en caoutchouc dans chaque coin.12

Connexions du panneau arrière.

• Connectez le signal d’entrée provenant du préamplificateur (p.ex. K8084), table de mixage, etc.

• Connectez les haut-parleurs. Utilisez des haut-parleurs de 4 ohms pour les meil- leurs résultats.

• Connectez le cordon d’alimentation et branchez l’amplificateur. Veillez à brancher le préamplificateur et la table de mixage avant de brancher l’amplificateur. BRANCHEMENT :

• Branchez l’amplificateur à l’aide de l'interrupteur.

• L’amplificateur reste branché pendant 15 minutes (la LED ON s’allume).

• Si pendant ce délai il n’y aucun signal, l’amplificateur se débranchera automatique- ment. REMARQUE: Il est conseillé d’effacer l’indication de la tension réseau non utilisée à l’arrière de l’appareil (p. ex. Barrer au moyen d’un mar- queur noir) Panneau frontal LED STANDBY : s’allume lors d’une présence de tension d’alimentation (fusible en état de fonctionnement). LED ON : s’allume lorsque l’amplificateur est branché (signal d‘entrée amplifié). LED CHECK : 2 fonctions :

1. Clignotement lent : pas de signal sur l'entrée.

2. Clignotement rapide : détection d’une erreur et débranchement de l’am-
