Type de produit	Kit générateur de bruit rose
Marque	Velleman
Modèle	K4301
Alimentation	9-12 VCA ou 12-15 VCC, 5 mA
Tension de sortie	150 mV RMS à 40 kHz
Impédance de sortie	1 kΩ
Type de bruit	Bruit rose numérique aléatoire
Caractéristique du filtre	-3 dB par octave (20 Hz - 20 kHz)
Registre à décalage	33 bits
Fréquence d'horloge	30 kHz à 100 kHz
Dimensions (circuit imprimé)	Non spécifié (kit à monter)
Poids	Non spécifié (kit léger)
Fonctions principales	Génération de bruit rose pour analyse acoustique ; adaptable en bruit blanc
Entretien et nettoyage	Aucun entretien particulier ; protéger de l'humidité
Sécurité	Respecter la polarité des composants ; utiliser un fer à souder basse puissance
Pièces détachées et réparabilité	Kit DIY ; composants standards remplaçables individuellement
Informations générales	Notice disponible en plusieurs langues ; nécessite soudure

FOIRE AUX QUESTIONS - K4301 VELLEMAN

Quel est le type de bruit généré par le K4301 ?

Le K4301 génère un bruit rose numérique aléatoire, idéal pour l'analyse acoustique.

Quelle tension d'alimentation est requise ?

L'alimentation peut être de 9 à 12 V en courant alternatif ou de 12 à 15 V en courant continu, avec une consommation de 5 mA.

Comment régler le niveau de sortie ?

Utilisez le trimmer RV1 pour ajuster le niveau de sortie, en visant une réponse en fréquence la plus plane possible.

Puis-je utiliser ce générateur pour du bruit blanc ?

Oui, en modifiant la capacité C1 et en adaptant le filtre (C2=100pF, supprimer C4 à C9), vous pouvez obtenir un bruit blanc jusqu'à 500 kHz.

Quels outils sont nécessaires pour le montage ?

Il faut un fer à souder de max. 40 W, de la soudure fine de 1 mm (sans pâte), et une petite pince coupante.

Comment connecter la sortie à un analyseur de spectre ?

Utilisez un câble blindé : le blindage se connecte à la masse (GND) et le conducteur central à la sortie (OUT).

Que faire si le signal est instable aux basses fréquences ?

C'est normal pour les fréquences 32 et 64 Hz en raison de leur nature ; ajustez la sensibilité de l'analyseur si nécessaire.

Quelle est la plage de fréquences du bruit rose ?

Le filtre intégré assure une réponse de 20 Hz à 20 kHz avec une pente de -3 dB par octave.

Le kit est-il adapté aux débutants ?

Oui, avec des instructions claires et un ordre de montage logique ; il est recommandé de consulter le manuel général pour des astuces de soudure.

Comment adapter la fréquence d'horloge ?

En changeant la valeur de C1 (par exemple 18 pF pour dépasser 500 kHz) vous modifiez la fréquence d'horloge du registre à décalage.

MODE D'EMPLOI K4301 VELLEMAN

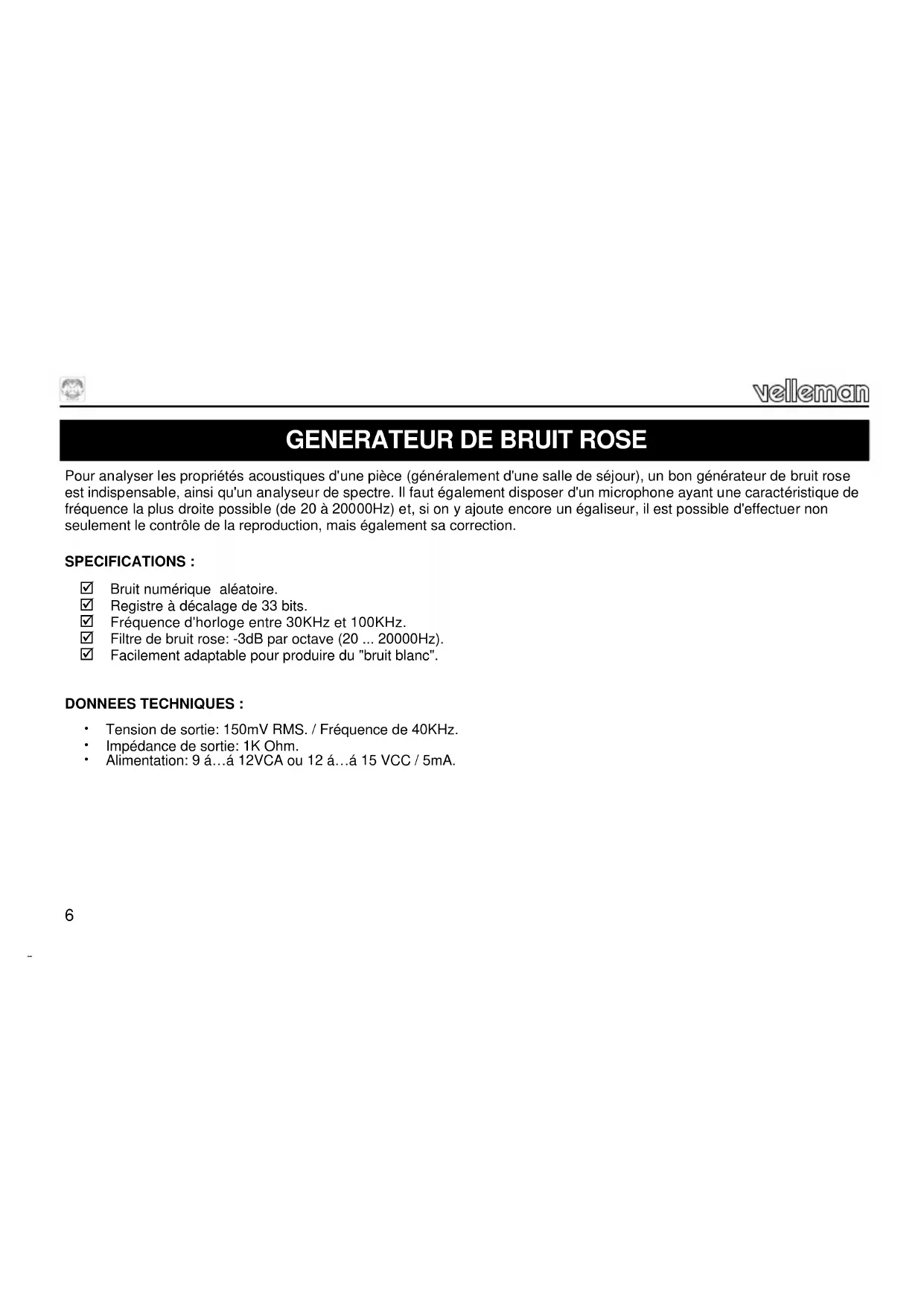

Générateur de bruit rose 6

Pour analyser les propriétés acoustiques d'une pièce (généralement d'une salle de séjour), un bon générateur de bruit rose est indispensable, ainsi qu'un analyseur de spectre. Il faut également disposer d'un microphone ayant une caractéristique de fréquence la plus droite possible (de 20 à 20000Hz) et, si on y ajoute encore un égaliseur, il est possible d'effectuer non seulement le contrôle de la reproduction, mais également sa correction.

SPECIFICATIONS :

☑ Bruit numérique aléatoire.
☑ Registre à décalage de 33 bits.
Fréquence d'horloge entre 30KHz et 100KHz.
☑ Filtre de bruit rose: -3dB par octave (20 ... 20000Hz).
☑ Facilement adaptable pour produire du "bruit blanc".

DONNEES TECHNIQUES :

• Tension de sortie: 150mV RMS. / Fréquence de 40KHz.
• Impédance de sortie: 1K Ohm.
• Alimentation: 9 á...á 12VCA ou 12 á...á 15 VCC / 5mA.

AVANT DE COMMENCER

Consultez également le manuel général pour des astuces concernant le soudage et pour de plus amples informations.

Matériel nécessaire pour le montage du kit:

• Petit fer à souder de max. 40W.
• Fine soudure de 1mm, sans pâte à souder.
• Petite pince coupante.

1. Montez les pièces correctement orientées sur le circuit imprimé, comme dans l'illustration.
2. Montez les pièces dans l'ordre correct sur le circuit imprimé, comme dans la liste des composants illustrée.
3. Utilisez les cases ☑ pour indiquer votre état d'avancement.
4. Tenez compte des remarques éventuelles dans le texte.

MONTAGE

La plupart des composants ont été placés mécaniquement dans l'ordre correct sur une bande pour votre facilité et pour éviter des erreurs. Retirez les composants un par un de la bande.

Truc: Les photos sur l'emballage peuvent vous servir de guide lors de l'assemblage. Toutefois, il se peut que les photos ne correspondent pas à 100% à la réalité en raison des adaptations subies.

1. Montez le fil de pontage.
2. Montez les diodes. Attention à la polarité!
3. Montez les résistances. Contrôlez le code des couleurs au moyen du tableau.
4. Montez les support de Cl. Veillez à ce que la position de l'encoche corresponde à celle sur l'impression du circuit !
5. Montez les broches.
6. Montez les condensateurs en céramique.

velleman

1. Montez le transistor.
2. Montez le régulateur de tension.
3. Montez le trimmer.
4. Montez les condensateur électrolytiques. Attention à la polarité !
5. Placez les Cl dans leur support. Attention à la position de l'encoche!

12. TEST & REGLAGE (voir fig 1.0)

(1) Placez le trimmer RV1 en position médiane.
(2) Connectez une tension d'alimentation :

• Entre les points GND et V pour une tension alternative 9 à 12V.
  • Pour une tension continue (pile ou alimentation) 12 à 15 V, - à GND et + à V.

(3) Connectez la sortie (OUT, GND) 0 l'entrée d'un analyseur de spectre et ce avec un câble blindé (blindage à GND).

- Réglez maintenant avec le trimmer RV1 le signal sonore de telle sorte à obtenir une caractéristique de reproduction la plus plane possible, faites surtout attention aux fréquences plus élevées (ajuster éventuellement la sensibilité de l'analyseur de spectre).

Remarque: vu la nature des basses fréquences (32 et 64Hz), la lecture de celles-ci n'est pas stable.

Pour les expérimentateurs : L'adaptation de C1 permet également de modifier la fréquence d'horloge (broche 3 de IC2) du registre à décalage (p.ex. C1=18pF pour une fréquence d'horloge jusqu'au-delà de 500KHz) pour obtenir ainsi un "bruit blanc" à 500KHz et pour adapter le filtre (C2=100pF, ne pas monter C4 à C9), la tension de sortie baissera jusqu'à +/- 100mV RMS.
