Type de produit	Kit de montage lecteur MP3
Marque	Velleman
Modèle	K8095
Alimentation	12 VCC / 1 A
Puissance de sortie	2 x 5 W RMS sous 4 ohms
Compatibilité cartes mémoire	Cartes SD et SDHC jusqu'à 32 Go
Formats audio supportés	MPEG 1.0 & 2.0 Layer III (CBR, VBR, ABR) jusqu'à 320 kbit/s
Nombre de dossiers	Jusqu'à 1024 dossiers, 16384 fichiers par dossier
Modes d'égalisation	Flat, Loudness, Heavy, Clear, Soft, Disco, Live, Hall
Sorties audio	RCA (PRE), casque stéréo, haut-parleurs L/R
Fonctions de lecture	Lecture/Pause, Suivant, Précédent, Recherche, Volume réglable, Lecture aléatoire
Boutons d'accès rapide	5 boutons pour dossiers préprogrammés
Montage du port SD	Horizontal ou vertical (plaquette incluse pour montage vertical)
Afficheur LCD optionnel	Compatible standard 2x16 caractères (affichage titre, artiste, album, année)
Télécommande	Récepteur IR intégré (compatible K8049), récepteur RF optionnel (RX433N)
Utilisation mono	Possible via shunt sur picots MONO
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Attention à l'électricité statique lors de la manipulation de la carte pré-assemblée
Pièces détachées et réparabilité	Kit complet, pièces non disponibles séparément
Informations générales	Kit électronique à souder, nécessite fer à souder et soudure

FOIRE AUX QUESTIONS - K8095 VELLEMAN

Comment assembler le kit K8095 ?

Suivez l'ordre de montage indiqué dans la notice : commencez par les résistances, puis les diodes, supports de CI, etc. Reportez-vous à la liste des composants illustrée. Respectez la polarité des composants. Utilisez un fer à souder de max. 40W et de la soudure fine.

Quelle alimentation utiliser ?

Utilisez une alimentation 12VCC avec un courant d'au moins 1A. Connectez le positif au picot central du connecteur CC.

Comment insérer une carte SD ?

Insérez une carte SD compatible (SD ou SDHC) dans le port. Pour le montage horizontal, insérez la carte avec les connexions vers le haut. Assurez-vous que les fichiers MP3 se trouvent à la racine ou dans un dossier de premier niveau.

Comment connecter des haut-parleurs ?

Connectez des haut-parleurs de 4 ou 8 ohms aux bornes L+ et R+ du connecteur haut-parleur. Le picot central est la masse commune. Pour plusieurs haut-parleurs, utilisez une combinaison série/parallèle pour maintenir l'impédance.

Peut-on utiliser un afficheur LCD ?

Oui, un afficheur LCD standard 2x16 caractères peut être connecté. Montez la plaquette optionnelle PCI602WRS-KWA-E et connectez l'afficheur. Le LCD affichera le titre, l'artiste, l'album et l'année.

Comment utiliser la télécommande ?

Le récepteur IR intégré est compatible avec l'émetteur K8049 (kit). Pour une télécommande RF, montez le module RX433N optionnel et utilisez les émetteurs VM118R, K8058, VM160T ou VM160DT.

Comment régler le volume ?

Utilisez le potentiomètre trim sur la carte pour régler le volume. Toutes les sorties (RCA, casque, haut-parleurs) sont contrôlées par ce réglage maître.

Que faire si l'appareil ne s'allume pas ?

Vérifiez l'alimentation (12VCC, 1A). Assurez-vous que la carte est correctement assemblée et que les soudures sont bonnes. La LED d'alimentation doit s'allumer. Si un LCD est utilisé, il affiche 'No SD card' si la carte est absente.

Quels types de fichiers MP3 sont supportés ?

Le décodeur supporte MPEG 1.0 et 2.0 Layer III (CBR, VBR, ABR) jusqu'à 320 kbit/s. Les fichiers doivent avoir l'extension .mp3.

Comment monter le port SD verticalement ?

Détachez la plaquette alternative du circuit principal, montez-y le port SD, puis fixez l'ensemble sur le circuit principal avec des barrettes mâles. Suivez les illustrations de la notice.

MODE D'EMPLOI K8095 VELLEMAN

NL MP3-speler bouwkit ....3
FR Kit d'assemblage lecteur MP3 9
DE MP3-Player Bausatz 15
ES Kit de montaje reproductor MP3....21

H8095-B1

Nous vous remercions de votre achat.

Pour faciliter l'assemblage nous avons préinstallé le décodeur MP3 sur une fiche à insérer. Ce kit vous permet de construire un lecteur MP3 complet qui peut être modifié selon vous goûts. Le récepteur à infrarouge inclus est compatible avec notre émetteur K8049. Le récepteur RF optionnel pour nos émetteurs VM118R et K8058, ainsi que les émetteurs VM160T et VM160DT (version avec support de bureau) sont vendus séparément.

Le port de la carte SD peut être monté de manière horizontale ou verticale. La plaquette pour le montage vertical est incluse.

Ce kit peut être complété avec les petits boutons standards de type vertical, les boutons de type horizontal ou les boutons à actionneur allongé. L'afficheur LCD optionnel utilise la norme nibble standard 4-bit ; la plupart des modules LCD à 2 lignes et 16 caractères sont donc compatibles.

Téléchargez la notice d'emploi depuis la fiche du K8095 sur notre site.

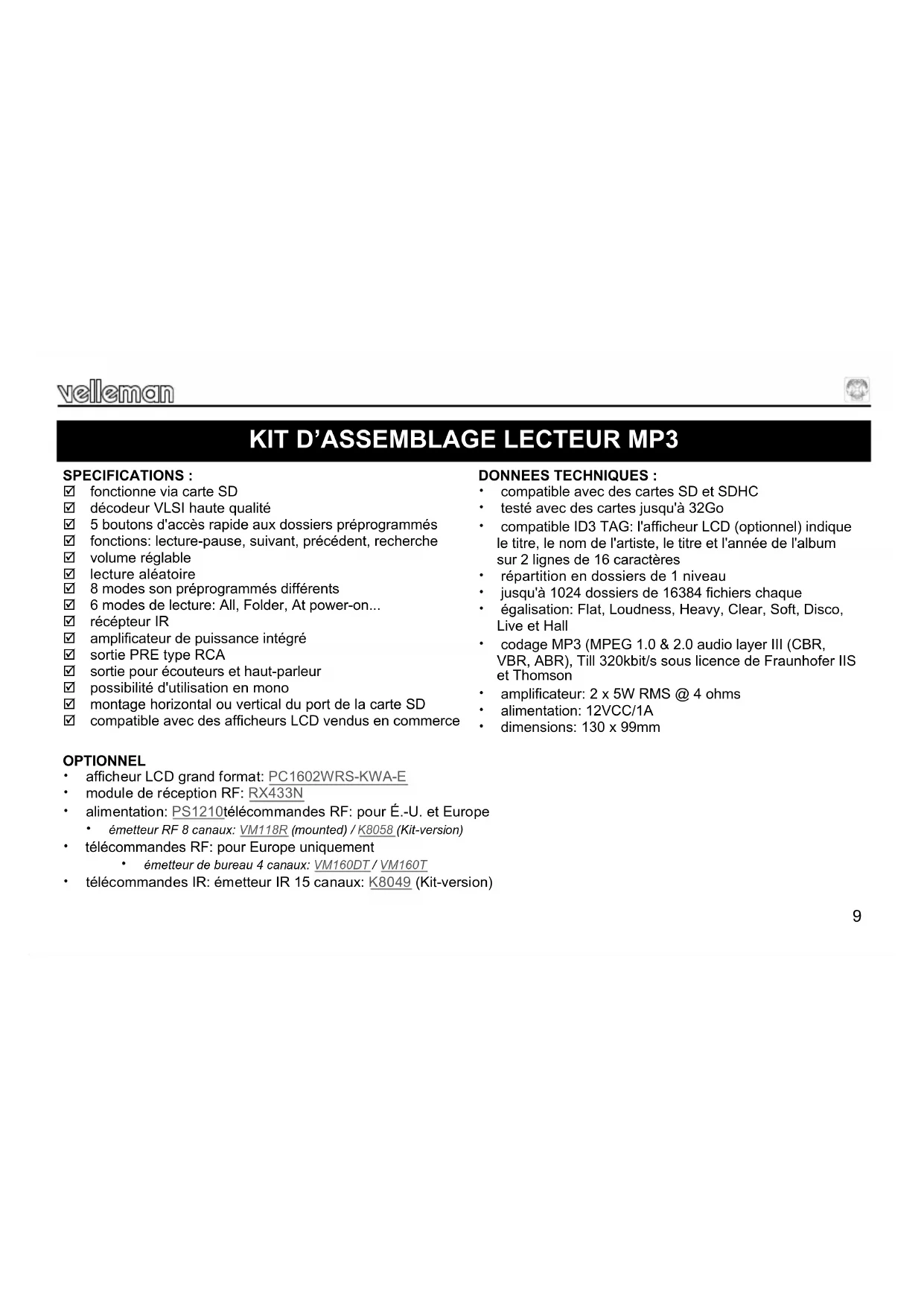

☑ fonctionne via carte SD

☑ décodeur VLSI haute qualité

☑ 5 boutons d'accès rapide aux dossiers préprogrammés

☑ fonctions: lecture-pause, suivant, précédent, recherche

☑ volume réglable

☑ lecture aléatoire

☑ 8 modes son préprogrammés différents

☑ amplificateur de puissance intégré

☑ sortie PRE type RCA

☑ sortie pour écouteurs et haut-parleur

☑ possibilité d'utilisation en mono

☑ montage horizontal ou vertical du port de la carte SD

☑ compatible avec des afficheurs LCD vendus en commerce

DONNEES TECHNIQUES :

• compatible avec des cartes SD et SDHC

• testé avec des cartes jusqu'à 32Go

- compatible ID3 TAG: l'afficheur LCD (optionnel) indique le titre, le nom de l'artiste, le titre et l'année de l'album sur 2 lignes de 16 caractères

• répartition en dossiers de 1 niveau

- jusqu'à 1024 dossiers de 16384 fichiers chaque

- égalisation: Flat, Loudness, Heavy, Clear, Soft, Disco, Live et Hall

• codage MP3 (MPEG 1.0 & 2.0 audio layer III (CBR, VBR, ABR), Till 320kbit/s sous licence de Fraunhofer IIS et Thomson

• amplificateur: 2 x 5W RMS @ 4 ohms

• alimentation: 12VCC/1A

• module de réception RF: RX433N

- alimentation: PS1210télécommandes RF: pour É.-U. et Europe - émetteur RF 8 canaux: VM118R (mounted) / K8058 (Kit-version)

- télécommandes RF: pour Europe uniquement - émetteur de bureau 4 canaux: VM160DT / VM160T

• télécommandes IR: émetteur IR 15 canaux: K8049 (Kit-version)

velleman

I. AVANT DE COMMENCER

Consultez également le manuel général pour des astuces concernant le soudage et pour de plus amples informations.

Matériel nécessaire pour le montage du kit:

• Petit fer à souder de max. 40W.
• Fine soudure de 1mm, sans pâte à souder.
• Petite pince coupante.

1. Montez les pièces correctement orientées sur le circuit imprimé, voir l'illustration.
2. Montez les pièces dans l'ordre correct sur le circuit imprimé, comme dans la liste des composants illustrée.
3. Utilisez les cases ☑ pour indiquer votre état d'avancement.
4. Tenez compte des remarques éventuelles dans le texte.

II. MONTAGE

AVERTISSEMENT:

Cette carte pré-assemblée contient un circuit décodeur MP3 haute qualité. Ce kit a été amplement testé avant la livraison. Manipuler cette carte avec précaution et faire attention à l'électricité statique. Toucher un objet métallique mis à la terre avant la manipulation de cette carte. Cette carte contient un connecteur pour afficheur LCD optionnel. Ce connecteur doit être désolidarisé. La carte présente une encoche en forme de V. Séparez délicatement la partie contenant le connecteur de la partie contenant le circuit décodeur MP3.

NE PAS SUIVRE NÉCESSAIREMENT L'ORDRE DES COMPOSANTS SUR LE RUBAN. CONTRÔLEZ TOUJOURS LA VALEUR À L'AIDE DE LA LISTE DES PIÈCES !

Truc: Les photos sur l'emballage peuvent vous servir de guide lors de l'assemblage. Toutefois, il se peut que les photos ne correspondent pas à 100% à la réalité en raison des adaptations subies.

1. Montez les résistances
2. Montez les diodes. Respectez la polarité !
3. Montez les supports de Cl. Veillez à la position de l'encoche !
4. Montez le potentiomètre trim.

velleman

1. Montez les LEDs. Attention à la polarité !

LD4 n'est pas montée si vous utilisez un afficheur LCD retro-éclairé optionnel

1. Montez les connecteurs ZIF. Faites attention à la position!

2. Montez les poussoirs droits. Ce kit comprend 7 poussoirs coudés. Utilisez-les si souhaité.

3. Montez les condensateurs.

4. Montez le connecteur femelle à 3 pôles et insérez-y la fiche mâle.

5. Montez le transistor T1

6. Montez les barrettes mâles. Coupez-le sur mesure comme indiqué sur l'illustration.

7. Montez le récepteur infrarouge.

8. Montez le cristal.

9. Montez le connecteur CC.

10. Montez les condensateurs électrolytiques. Respectez la polarité !

11. Montez le connecteur phone stéréo.

12. Montez les doubles fiches RCA.

13. Montez l'amplificateur stéréo IC2. Attention à la position de l'encoche!

14. Montez les condensateurs électrolytiques C21 ... C23. Respectez la polarité !

15. Montez le régulateur de tension. Veillez à ce que les régulateurs de tension ne se touchent pas.

16. Montez les CI dans leur support. Attention à la position de l'encoche!

17. Montage du port de la carte SD

Le port de la carte SD peut être installé de manière horizontale ou verticale.

Montage horizontal

Montez le port de la carte SD du côté soudure du CI. Ne pas monter le port sur le CI alternatif puisque celui-ci est réservé à un montage vertical (ill.1).

Montage vertical

1. Détachez la plaquette alternative du CI principal afin de procéder à un montage vertical (ill.2).

2. Retournez la plaquette et montez-y le port de la carte SD (ill.3).

3. Montez les barrettes mâles. Coupez-le sur mesure comme indiqué sur l'illustration (ill.4).

4. Montez l'ensemble sur le CI principal et soudez les connexions (ill.5).

velleman

1. Insérez le décodeur MP3 pré-assemblé et testé dans la connexion femelle.

VEILLEZ À L'EMPLACEMENT DU DÉCODEUR ET ASSUREZ-VOUS QUE LES CHIFFRES 1 COÏNCIDENT !

1. Montez les pattes du côté soudure du Cl.

25. OPTIONNEL

Récepteur RF: Pour un pilotage à distance, montez un module RX433. Voir l'illustration sur la boîte.

Afficheur LCD: Si vous utilisez un afficheur LCD, montez l'afficheur PCI602WRS-KWA-E optionnel. Connectez l'afficheur à la plaquette dressée. Voir l'illustration sur la boîte.

Téléchargez la notice concernant le montage du récepteur RF et l'afficheur LCD sur : www.velleman.eu.

26. CONNEXION:

Haut-parleurs

Connectez une paire de haut-parleurs au connecteur speaker des haut-parleurs.

Utilisez des haut-parleurs de 4 ou de 8 ohms (L+ et R+) et connectez la connexion commune (-) au picot central.

Conseil: Si vous utilisez plus de 2 haut-parleurs, connectez-les dans une disposition série + parallèle.

Exemple:

Utilisez 4 haut-parleurs de 8 ohms.
☐ Connectez 2 x 2 haut-parleurs speaker en série (8 + 8 =16 ohms).
□ Ensuite, connectez ces 2 ensembles en parallèle (16/2) = 8 ohms.
□ Ces 4 haut-parleurs peuvent ensuite être connectés à la sortie L ou R.

Si vous plusieurs haut-parleurs dans une configuration multi-pièce, il est conseillé d'utiliser le lecteur avec la sortie MONO. Le cas échéant, placez un shunt sur les picots MONO.

Sortie RCA

Connectez un amplificateur de puissance optionnel à cette sortie.

Sortie pour casque d'écoute

Connectez un casque à cette sortie.

REMARQUE: Réglez le niveau de volume de toutes les sorties avec le réglage de volume MASTER du lecteur.

Carte SD

Insérez une carte SD compatible contenant les fichiers MP3. Veillez à ce que les fichiers se trouvent dans le répertoire de départ ou dans un dossier 1 niveau sous ce répertoire de départ. Si vous utilisez le connecteur standard, insérez la carte SD avec les connexions vers le haut

Alimentation

Connectez une alimentation adaptée à l'entrée 12VCC (picot = +). Veillez à utilisez une alimentation de 1A ou plus.

velleman

27. TEST:

Une fois la connexion dûment effectuée, la LED d'alimentation s'allume. Enfoncez le bouton "play" pour démarrer ou arrêter la lecture du premier fichier.

Si vous utilisez un afficheur LCD, il s'allumera et affichera "Hello", la version du firmware et "Velleman MP3 player". Si vous n'avez pas inséré de carte SD, le LCD affichera "No SD card".

Consultez la notice pour plus d'informations.

Téléchargez la notice sur notre site web:

Tapez "K8095" dans le champ de recherche.

Allez vers la page des téléchargements depuis la page de l'article.
