Producttype	MP3-speler montageset
Merk	Velleman
Model	K8095
Voeding	12 VDC / 1 A
Uitgangsvermogen	2 x 5 W RMS op 4 ohm
Compatibiliteit geheugenkaarten	SD- en SDHC-kaarten tot 32 GB
Ondersteunde audioformaten	MPEG 1.0 & 2.0 Layer III (CBR, VBR, ABR) tot 320 kbit/s
Aantal mappen	Tot 1024 mappen, 16384 bestanden per map
Equaliserstanden	Flat, Loudness, Heavy, Clear, Soft, Disco, Live, Hall
Audio-uitgangen	RCA (PRE), stereo hoofdtelefoon, luidsprekers L/R
Afspeelfuncties	Afspelen/Pauze, Volgende, Vorige, Zoeken, Volume instelbaar, Willekeurig afspelen
Sneltoetsen	5 knoppen voor voorgeprogrammeerde mappen
Montage van SD-poort	Horizontaal of verticaal (printplaat inbegrepen voor verticale montage)
Optioneel LCD-scherm	Compatibel met standaard 2x16 karakters (weergave titel, artiest, album, jaar)
Afstandsbediening	IR-ontvanger ingebouwd (compatibel met K8049), optionele RF-ontvanger (RX433N)
Mono-gebruik	Mogelijk via shunt op MONO-pinnen
Onderhoud en reiniging	Reinigen met een droge doek, vocht vermijden
Veiligheid	Let op statische elektriciteit bij het hanteren van de voorgemonteerde printplaat
Reserveonderdelen en repareerbaarheid	Volledige kit, onderdelen niet apart verkrijgbaar
Algemene informatie	Elektronische soldeerset, soldeerbout en soldeer vereist

Veelgestelde vragen - K8095 VELLEMAN

Hoe monteer ik de K8095 kit?

Volg de montagevolgorde zoals aangegeven in de handleiding: begin met weerstanden, dan diodes, IC-houders, enz. Raadpleeg de geïllustreerde componentenlijst. Let op de polariteit van componenten. Gebruik een soldeerbout van max. 40W en fijn soldeer.

Welke voeding gebruiken?

Gebruik een 12V DC voeding met een stroom van minimaal 1A. Sluit de positieve pool aan op de centrale pin van de DC-connector.

Hoe plaats ik een SD-kaart?

Plaats een compatibele SD-kaart (SD of SDHC) in de poort. Voor horizontale montage, steek de kaart met de aansluitingen naar boven. Zorg ervoor dat de MP3-bestanden zich in de hoofdmap of in een map op het eerste niveau bevinden.

Hoe sluit ik luidsprekers aan?

Sluit luidsprekers van 4 of 8 ohm aan op de L+ en R+ aansluitingen van de luidsprekerconnector. De centrale pin is de gemeenschappelijke massa. Gebruik voor meerdere luidsprekers een serie/parallel combinatie om de impedantie te behouden.

Kan ik een LCD-scherm gebruiken?

Ja, een standaard 2x16 karakters LCD-scherm kan worden aangesloten. Monteer de optionele printplaat PCI602WRS-KWA-E en sluit het scherm aan. Het LCD toont titel, artiest, album en jaar.

Hoe gebruik ik de afstandsbediening?

De ingebouwde IR-ontvanger is compatibel met de zender K8049 (kit). Gebruik voor een RF-afstandsbediening de optionele RX433N module en zenders VM118R, K8058, VM160T of VM160DT.

Hoe stel ik het volume in?

Gebruik de trim potmeter op de printplaat om het volume in te stellen. Alle uitgangen (RCA, hoofdtelefoon, luidsprekers) worden door deze hoofregeling bediend.

Wat te doen als het apparaat niet aangaat?

Controleer de voeding (12V DC, 1A). Zorg ervoor dat de printplaat correct is gemonteerd en de soldeerverbindingen goed zijn. De voedings-LED moet branden. Als een LCD wordt gebruikt, toont het 'No SD card' als er geen kaart is.

Welke MP3-bestandstypen worden ondersteund?

De decoder ondersteunt MPEG 1.0 en 2.0 Layer III (CBR, VBR, ABR) tot 320 kbit/s. Bestanden moeten de extensie .mp3 hebben.

Hoe monteer ik de SD-poort verticaal?

Maak de alternatieve printplaat los van de hoofdcircuit, monteer de SD-poort erop, en bevestig de assemblage aan de hoofdcircuit met mannelijke pinheaders. Volg de afbeeldingen in de handleiding.

GEBRUIKSAANWIJZING K8095 VELLEMAN

Bedankt voor uw aankoop.

Gemakshalve werd de mp3-decoderchip al op een in te pluggen plaatje gemonteerd. Met deze kit bouwt u een complete mp3-speler die u naar eigen wensen kunt aanpassen. De meegeleverde standaard infraroodontvanger is compatibel met onze K8049-zender. Een optionele RF-ontvanger voor onze VM118R- en K8058-zender, alsook de VM160T- en VM160DT-zender (desktoppersie) zijn afzonderlijk beschikbaar.

De SD-kaarthouder kan horizontaal of verticaal gemonteerd worden. Een extra plaatje voor de verticale montage van de houder is meegeleverd. Deze kit kunt u afwerken met kleine standaardknoppen van het verticale type, met knoppen van het horizontale type of met knoppen met een langere actuator. Het optioneel verkrijgbare lcd-scherm gebruikt de standaard 4-bit nibble; de meeste lcd-modules met 2 lijnen en 16 karakters zijn dus compatibel.

Download de gebruikershandleiding op de productpagina van de K8095 op onze website.

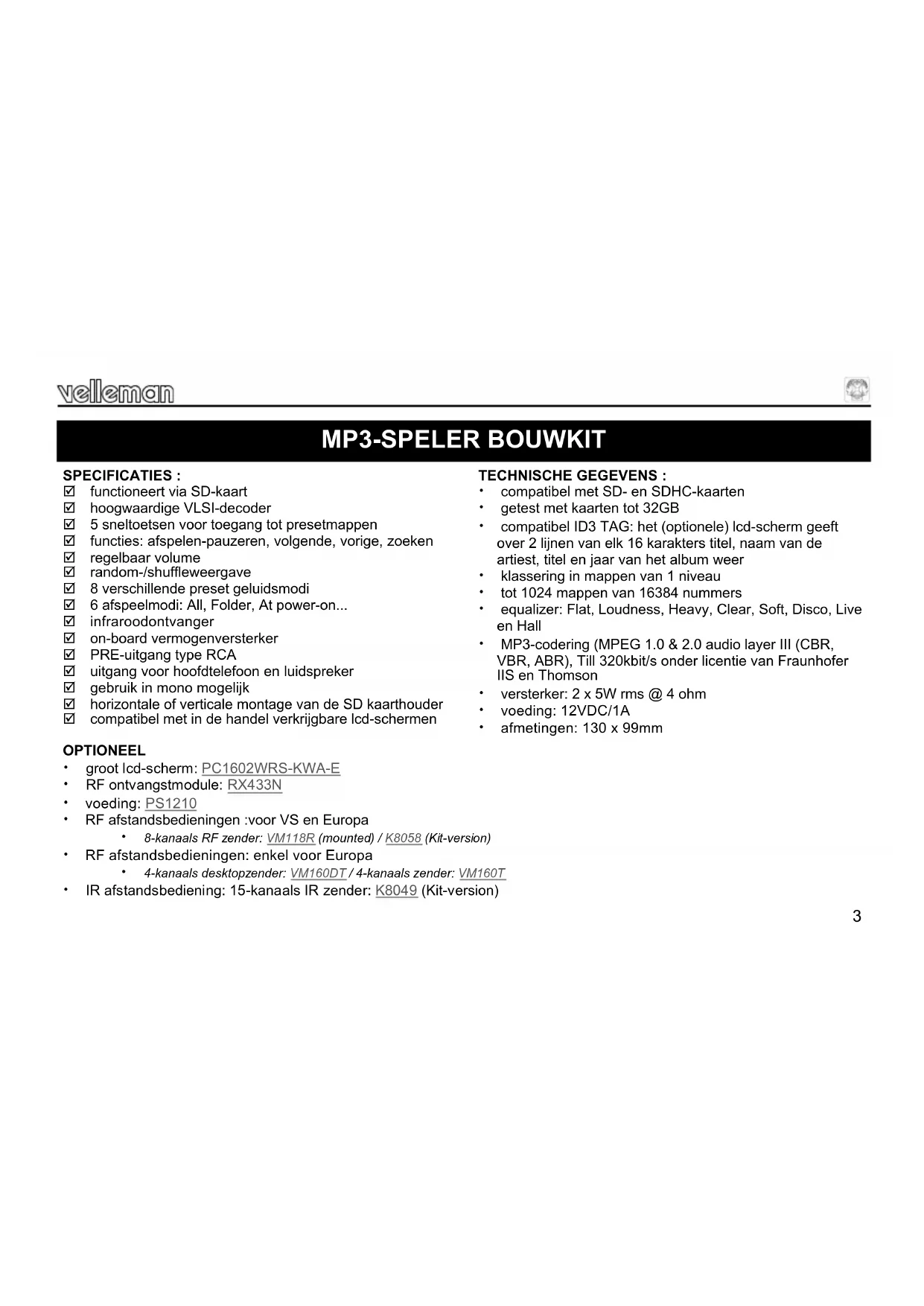

☑ functioneert via SD-kaart
☑ hoogwaardige VLSI-decoder
☑ 5 sneltoetsen voor toegang tot presetmappen
☑ functies: afspelen-pauzeren, volgende, vorige, zoeken
☑ regelbaar volume
random-/shuffleergave
☑ 8 verschillende preset geluidsmodi
☑ 6 afspeelmodi: All, Folder, At power-on...
infraroodontvanger
☑ on-board vermogenversterker
☑ PRE-uitgang type RCA
☑ uitgang voor hoofdtelefoon en luidspreker
☑ gebruik in mono mogelijk
☑ horizontale of verticale montage van de SD kaarthouder
☑ compatibel met in de handel verkrijgbare lcd-schermen

• compatibel met SD- en SDHC-kaarten
• getest met kaarten tot 32GB
- compatibel ID3 TAG: het (optionele) lcd-scherm geeft over 2 lijnen van elk 16 karakters titel, naam van de artiest, titel en jaar van het album weer
- klassering in mappen van 1 niveau
• tot 1024 mappen van 16384 nummers
• equalizer: Flat, Loudness, Heavy, Clear, Soft, Disco, Live en Hall
- MP3-codering (MPEG 1.0 & 2.0 audio layer III (CBR, VBR, ABR), Till 320kbit/s onder licentie van Fraunhofer IIS en Thomson
• versterker: 2 x 5W rms @ 4 ohm
• voeding: 12VDC/1A
• afmetingen: 130 x 99mm

OPTIONEEL

• groot lcd-scherm: PC1602WRS-KWA-E
• RF ontvangstmodule: RX433N
• voeding: PS1210
• RF afstandsbedieningen :voor VS en Europa • 8-kanaals RF zender: VM118R (mounted) / K8058 (Kit-version)
• RF afstandsbedieningen: enkel voor Europa • 4-kanaals desktopzender: VM160DT / 4-kanaals zender: VM160T
• IR afstandsbediening: 15-kanaals IR zender: K8049 (Kit-version)

velleman

Zie ook de algemene handleiding voor soldeertips en andere algemene informatie.

Benodigdheden om de kit te bouwen:

• Kleine soldeerbout van max 40W.
• Dun 1mm soldeersel, zonder soldeervet.
- Een kleine kniptang.

1. Monteer de onderdelen correct op de print zoals in de illustraties.
2. Monteer de onderdelen in de correcte volgorde, zoals in de geïllustreerde stuklijst.
3. Gebruik de ☑ vakjes om uw vorderingen aan te duiden.
4. Hou rekening met eventuele opmerkingen in de tekst.

II. BOUW

WAARSCHUWING:

De voorgemonteerde kaart bevat een dure mp3-decoderchip, deze werd voor levering uitvoerig getest.

Behandel deze kaart voorzichtig en let op de statische elektriciteit. Raak een geaard metalen object aan alvorens deze kaart op te nemen.

Deze kaart is uitgerust met een aansluiting voor een optioneel lcd-scherm. U moet aansluiting van de kaart verwijderen. Deze kaart heeft een V-vormige inkeping. Doorbreek dit onderdeel voorzichtig van het mp3-decoderbord af.

VOLG NIET BLINDELINGS DE VOLGORDE VAN DE TAPE. CONTROLEER ALTIJD DE WAARDE VIA DE STUKLIJST!

Tip: U kunt de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door eventuele verbeteringen is het mogelijk dat de foto's niet 100% nauwkeurig zijn.

1. Monteer de weerstanden.
2. Monteer de diodes. Let op de polariteit!
3. Monteer de IC-voetjes. Let op de positie van de inkeping!
4. Monteer de trimmer.

velleman

1. Monteer de LEDs. Let op de polariteit!

LD4 wordt niet gemonteerd indien u een optioneel lcd-scherm met achtergrondverlichting gebruikt.

1. Monteer de ZIF-stekkers.

2. Monteer de rechte drukknoppen, 7 haakse drukknoppen zijn meegeleverd indien u deze wenst te gebruiken.

3. Monteer de condensatoren.

4. Monteer de 3-polige vrouwelijke aansluitklem en schuif de mannelijke aansluitklem in.

5. Monteer transistor T1.

6. Monteer de pinheaders. Knip deze op maat zoals aangegeven op de figuur.

7. Monteer de IR-ontvanger.

8. Monteer het kristal.

9. Monteer de DC- connector.

10. Monteer de elektrolytische condensatoren. Let op de polariteit!

11. Monteer de stereo phone jack.

12. Monteer de tweevoudige RCA connectors.

13. Monteer de stereo versterker IC2. Let op de positie van de nok!

14. Monteer de elektrolytische condensatoren C21 ... C23. Let op de polariteit!

15. Monteer de spanningsregelaars. Zorg dat de metalen rugzijden van beide spanningsregelaars elkaar niet aanraken!

16. Plaats de IC's in hun IC-voetje. Let op de positie van de nok!

17. Montage van de SD-houder

De SD kaarthouder kan men horizontaal als verticaal monteren.

Horizontale montage

Monteer de kaarthouder op de soldeerzijde van de PCB. Monteer deze niet op de alternatieve PCB, deze is enkel voor een verticale montage (fig.1).

Verticale montage

1. Maak de alternative pcb voor de verticale montage van de SD kaarthouder los van de hoofd pcb (fig.2)

2. Draai de alternative pcb om zodat de sd-kaarthouder erop gemonteerd kan worden. (fig.3)

3. Monteer de 10-polige pinheader. Knip deze op maat zoals aangegeven op de figuur (fig.4)

4. Monteer nu het geheel op de hoofd pcb op de voorziene plaats en soldeer de aansluitingen. (fig.5)

velleman

1. Monteer de voorgemonteerde en voorgeteste MP3 decoder in de voorziene vrouwelijke connector.

LET OP DE JUISTE PLAATSINGSWIJZE EN ZORG DAT HET CIJFER 1 OVEREENSTEMT!

1. Monteer de rubberen voetjes op de soldeerzijde van de printplaat.

25. OPTIONEEL

RF-ontvanger: Voor een bediening op afstand, monteer een RX433-module. Zie afbeelding op de doos.

Lcd-scherm : Indien u een lcd-scherm gebruikt, monteer het optionele PCI602WRS-KWA-E lcd-scherm. Sluit het lcd-scherm aan op het rechtopstaande plaatje. Zie afbeelding op de doos.

Download de handleiding met de montageprocedure van de RF-ontvanger en de lcd-display op : www.velleman.eu.

26. AANSLUITING:

Luidsprekers

Sluit twee luidsprekers aan op de luidsprekeraansluiting.

Gebruik luidsprekers van 4 of 8 ohm (L+ en R+) en sluit de gemeenschappelijke (-) aansluiting aan de middelste tab.

Tip: Sluit een opstelling met meer dan 2 luidsprekers serieel + parallel aan.

Voorbeeld:

☐ Gebruik 4 luidsprekers van 8 ohm.
☐ Sluit 2 afzonderlijke sets van elk 2 luidsprekers serieel aan (8 + 8 =16 ohm).
☐ Sluit de 2 sets daarna in parallel aan (16/2) = 8 ohms.
☐ De 4 luidsprekers kunt u daarna aansluiten op de uitgang L of R.

Gebruik de mp3-speler, indien u een meervoudige luidsprekeropstelling gebruikt, met de mono-uitgang.

Doe dit door een shunt over de mono-pennen te plaatsen.

RCA-uitgang

Sluit een optionele vermogenversterker aan op deze uitgang.

Hoofdtelefoonuitgang

Sluit een hoofdtelefoon aan op deze uitgang.

OPMERKING: Regel het volume van alle uitgangen via de mastervolumeregeling van de speler.

SD-kaart

Plaats een compatibele SD-kaart met mp3-bestanden.

Zorg ervoor dat de mp3-bestanden zich in de root van de SD-kaart of in een map 1 niveau onder de root bevinden.

Plaats de kaart met de aansluitpinnen naar boven gericht indien u de standaard aansluiting gebruikt.

Voeding

Sluit een geschikte voeding aan op de 12VDC-ingang (pin= +).

Zorg voor een voeding van minimaal 1A.

velleman

27. TEST:

Bij een correcte aansluiting licht de voedingsled op. Druk op de playknop om het eerste bestand af te spelen of te pauzeren. Indien u een lcd-scherm hebt aangesloten, zal dit scherm oplichten en "Hello", de firmwareversie en "Velleman MP3 player" weergeven. Indien u geen SD-kaart hebt geplaatst, zal het scherm "No SD card" weergeven.

Raadpleeg de gebruikershandleiding voor meer info.

Download de gebruikershandleiding op onze website:

Type "K8095" in het zoekveld.

Ga naar de downloadpagina vanaf de productpagina.
