GEBRUIKSAANWIJZING K8084 VELLEMAN

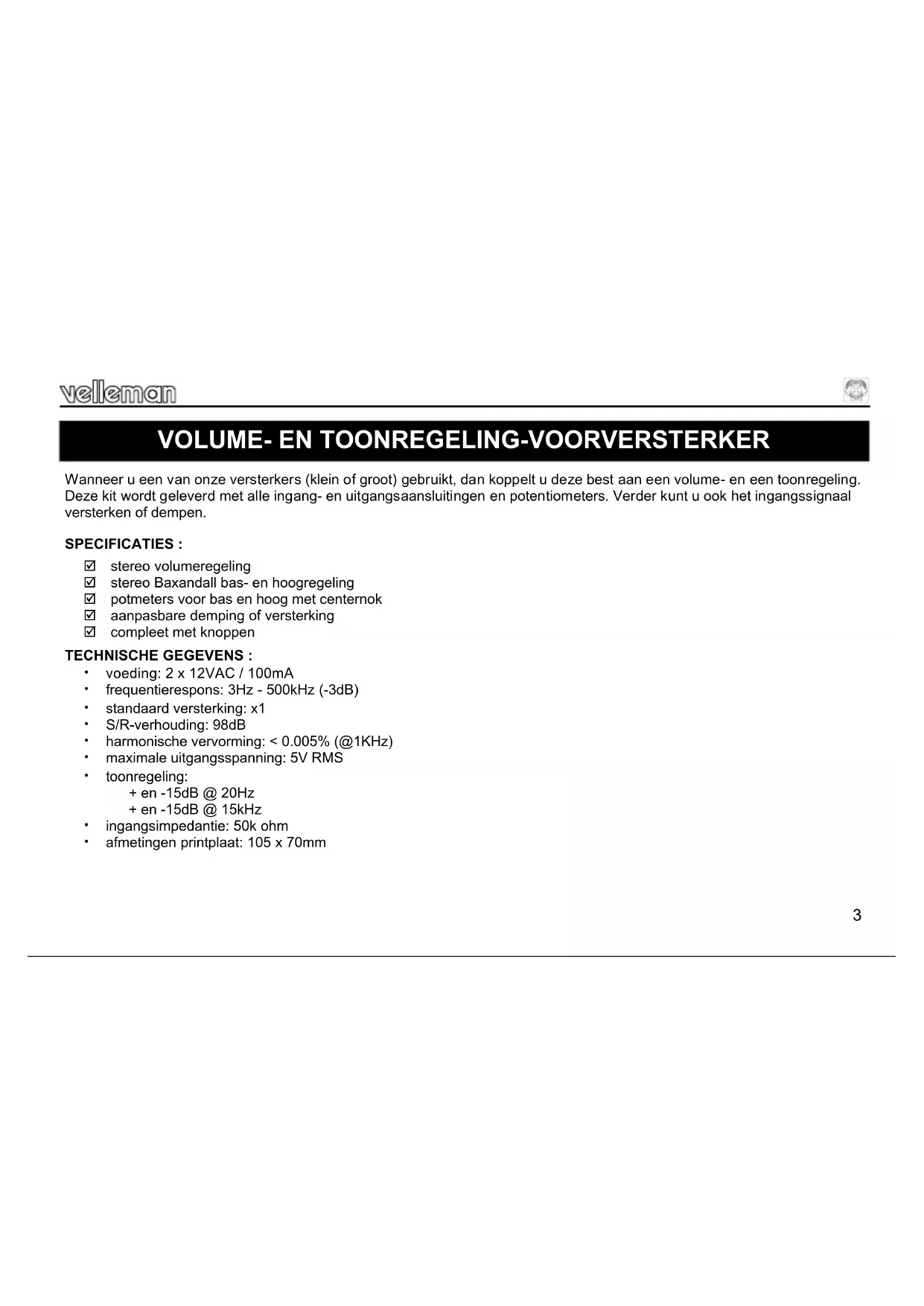

Volume- en toonregeling-voorversterker ....3
Wanneer u een van onze versterkers (klein of groot) gebruikt, dan koppelt u deze best aan een volume- en een toonregeling. Deze kit wordt geleverd met alle ingang- en uitgangsaansluitingen en potentiometers. Verder kunt u ook het ingangssignaal versterken of dempen.
SPECIFICATIES :
☑ stereo volumeregeling
☑ stereo Baxandall bas- en hoogregeling
☑ potmeters voor bas en hoog met centernok
☑ aanpasbare demping of versterking
☑ compleet met knoppen
• voeding: 2 x 12VAC / 100mA
• frequentierespons: 3Hz - 500kHz (-3dB)
• standaard versterking: x1
• S/R-verhouding: 98dB
• harmonische vervorming: < 0.005% (@1KHz)
• maximale uitgangsspanning: 5V RMS
• toonregeling:
+ en -15dB @ 20Hz
+ en -15dB @ 15kHz
• ingangsimpedantie: 50k ohm
• afmetingen printplaat: 105 x 70mm
velleman
ALVORENS TE BEGINNEN
Zie ook de algemene handleiding voor soldeertips en andere algemene informatie.
Benodigdheden om de kit te bouwen:
• Kleine soldeerbout van max 40W.
• Dun 1mm soldeersel, zonder soldeervet.
- Een kleine kniptang.
- Monteer de onderdelen correct op de print zoals in de illustraties.
- Monteer de onderdelen in de correcte volgorde, zoals in de geïllustreerde stuklijst.
- Gebruik de ☑ vakjes om uw vorderingen aan te duiden.
- Hou rekening met eventuele opmerkingen in de tekst.
BOUW
Voor uw gemak en om fouten te vermijden werden de meeste axiale componenten machinaal in de correcte volgorde op een band geplaatst. Verwijder de componenten één voor één van de band.
Tip: U kunt de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door eventuele verbeteringen is het mogelijk dat de foto's niet 100% nauwkeurig zijn.
- Monteer de zenerdioden. Let op de polariteit!
- Monteer de dioden. Let op de polariteit!
- Monteer de weerstanden.
Tip bij R2 en R4:
Wil men de ingang verzwakken (delen)
Vb. men wil de ingang verbinden met een uitgang van een versterker.
Dan moet men voor R2 en R4 een lagere waarde kiezen. De deelfactor = (R1/R2)+1
Vb een waarde van 100ohm voor RD (R2 en R4) zal de ingang delen door 11.
Tip bij R21 tot R24
Wil men de ingangsgevoeligheid verhogen (meer versterken) dan kan dit door de weerstanden gemerk RF en RA aan te passen.
De formule is: versterking=(RF/RA)+1
Vb men wil de versterking verdubbelen omdat de uitgang van het aan te sluiten apparaat te zwak is, dan kan men voor RF (R22 en R23) een 100K monteren.
- Monteer delC voetjes. Let op de positie van de nok!
- Monteer de condensatoren.
- Monteer LED LD1. Let op de polariteit!
- Monteer de transistors.
- Monteer de schroefconnector.
- Monteer de elektrolytische condensatoren. Let op de polariteit!
- Monteer de tweevoudige RCA connectors.
- Monteer de potentiometers
12. TEST
Verbind een 2x12V / min 100mA transformator met de voedingsconnector (vb ons type 212007C)
Dit is een transformator met 3 draden van 2x 12V, 1 draad is de gemeenschappelijke 0 en meestal van een andere kleur. Een transformator zonder aansluitingskabels zal een aanduiding hebben 12 - 0 - 12 (zie aansluitschema).
Verbind de netspanning met de transformator, plaats ter bescherming een 100mAT zekering in serie met de transformator. Gebruik een deugdelijk snoer met stekker voor uw netspanning.
Als de transformator onder spanning komt, dan moet de LED oplichten.
velleman
- Verwijder de netspanning.
• Monteer de IC's in hun voetje (let op de stand van de nok)
• Sluit terug de netspanning aan
• Controleer of de LED oplicht - Sluit een toestel aan op de ingang vb MP3 speler, CD speler.
• Verbind de uitgang met een eindversterker
• Draai het volume op minimum
• Schakel de eindversterker in
Tip: ipv een eindversterker kan met ook een koptelefoon aansluiten. Men kan daarvoor ook de aansluitingen GND-TPR-TPL gebruiken, GND is de massa.
13. Inbouw in een behuizing:
Om brom instraling te vermijden, is het aan te raden om het geheel met transformator in een metalen behuizing te monteren.
Maak de gaten voor de aansluitingen en potentiometers.
Tip: Men kan gaten maken voor de knoppen van de potentiometers of voor de bevestiging zelf van de potentiometers en daarna de knop monteren.
1 bevestigings gat in de print (naast RV3) is voorzien om als aarding met de kast te verbinden, via de metalen afstandsbusjes of boutjes.
Tip:
Monteer de transformator zo ver mogelijk van de schakeling vandaan, dit om brom instraling tegen te gaan.
Het is best om deze schakeling altijd onder spanning te laten staan, enkel bij langdurig niet gebruik kan men de netspanning uitschakelen, altijd eerst de eindversterker uitschakelen dan pas de voorversterker.
