Tipo de producto	Kit de preamplificador estéreo con control de volumen y tono
Marca	Velleman
Modelo	K8084
Dimensiones de la placa de circuito impreso	105 x 70 mm
Alimentación	2 x 12 VCA / 100 mA
Respuesta en frecuencia	3 Hz - 500 kHz (-3 dB)
Amplificación estándar	x1 (configurable)
Relación señal/ruido	98 dB
Distorsión armónica	< 0,005 % a 1 kHz
Tensión de salida máx.	5 V RMS
Ajuste de tono (graves)	±15 dB a 20 Hz
Ajuste de tono (agudos)	±15 dB a 15 kHz
Impedancia de entrada	50 kΩ
Tipo de ajuste de tono	Baxandall
Conectores	Entrada/salida RCA, regleta de tornillos para alimentación
Tipo de montaje	Kit para soldar en placa de circuito impreso
Herramientas necesarias	Soldador de 40 W máx., soldadura de 1 mm, pinza cortante
Mantenimiento y limpieza	Limpiar con un paño seco y suave. Evitar la humedad y los disolventes.
Seguridad	Cortar la alimentación antes de cualquier manipulación. Usar un fusible de seguridad de 100 mA en serie con el transformador.
Piezas de repuesto y reparabilidad	Piezas disponibles en Velleman y distribuidores autorizados. Kit reparable mediante soldadura.
Informaciones generales	Manual completo disponible para descargar en PDF. Kit que requiere montaje.

Preguntas frecuentes - K8084 VELLEMAN

¿Qué alimentación se necesita para el K8084?

El K8084 requiere una alimentación de 2 x 12 VCA con una corriente mínima de 100 mA. Utilice un transformador de 3 hilos (12-0-12) como el modelo 212007C.

¿Qué tipo de ajuste de tono utiliza este preamplificador?

Utiliza un ajuste de tipo Baxandall para graves y agudos, con potenciómetros con detención central.

¿Puedo modificar la ganancia del preamplificador?

Sí, cambiando las resistencias R21 a R24 (RF y RA). La fórmula es: amplificación = (RF/RA) + 1. Por ejemplo, duplicar la amplificación colocando una resistencia de 100 kΩ en paralelo con R22 y R23.

¿Cómo atenuar la señal de entrada?

Para atenuar la entrada (divisor), hay que elegir un valor inferior para R2 y R4. El factor de división es (R1/R2) + 1. Por ejemplo, 100 Ω para R2 y R4 divide la entrada por 11.

¿Cuáles son las dimensiones de la placa de circuito impreso?

Las dimensiones de la placa de circuito impreso son 105 x 70 mm.

¿Puedo usar un auricular en la salida?

Sí, es posible conectar un auricular en lugar del amplificador de potencia usando las conexiones GND-TPR-TPL (GND es masa).

¿Qué hacer si el LED no se enciende durante la prueba?

Verifique la polaridad del LED LD1, las conexiones de alimentación, el transformador y el fusible. Asegúrese de que los CI estén orientados correctamente en sus zócalos.

¿Cómo evitar el zumbido (hum)?

Monte el conjunto en una caja metálica. Aleje el transformador de la placa de circuito impreso. Use una toma de tierra (agujero junto a RV3) conectada a la caja mediante separadores metálicos.

¿Qué componentes se incluyen en el kit?

El kit incluye todos los componentes electrónicos (resistencias, condensadores, diodos, transistores, potenciómetros, zócalos para CI, CI, LED, regleta, conectores RCA, etc.) así como una guía de montaje.

¿Cuál es la impedancia de entrada del preamplificador?

La impedancia de entrada es de 50 kΩ.

MANUAL DE USUARIO K8084 VELLEMAN

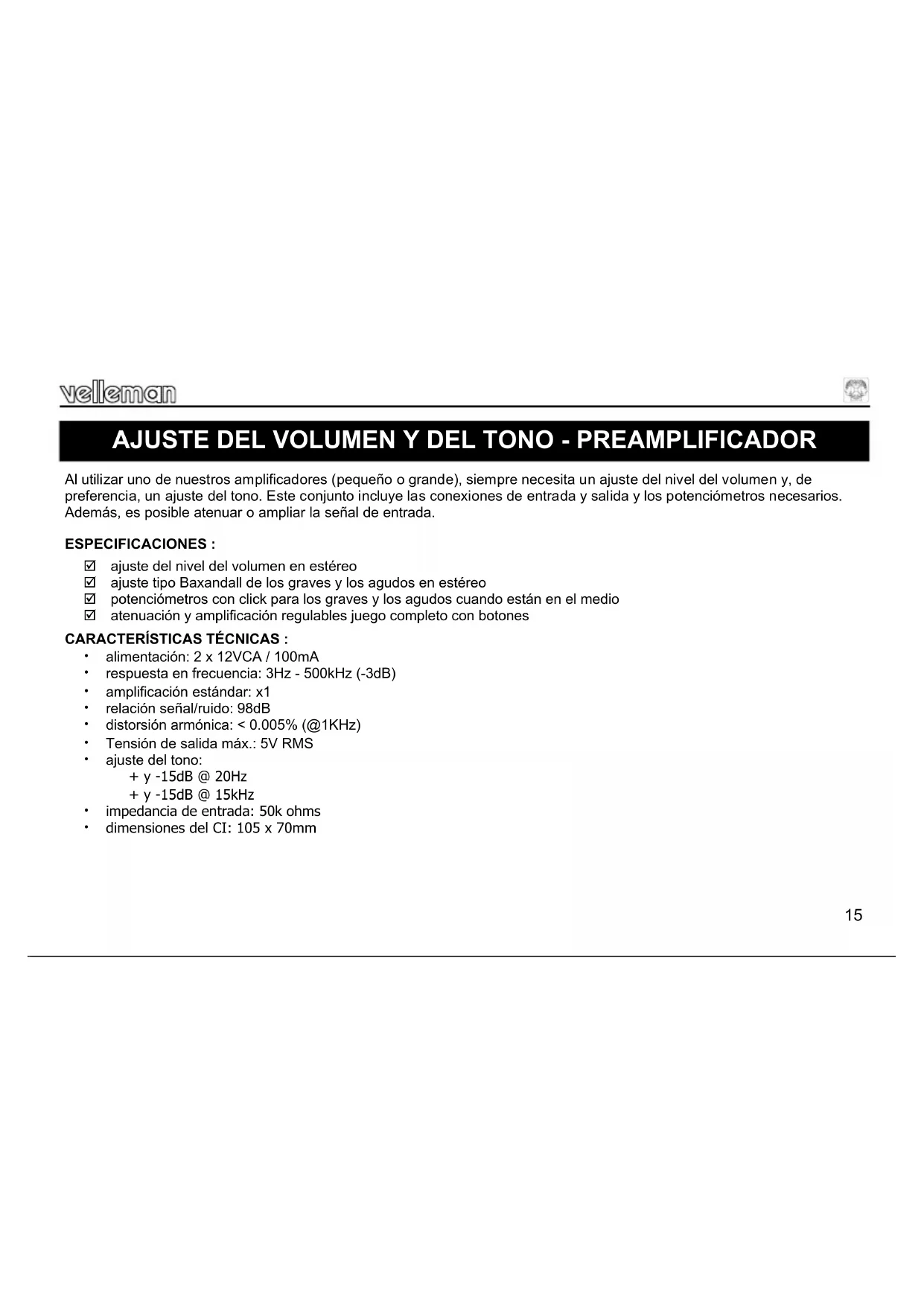

Ajuste del volumen y del tono-preamplificador....15

H8084-B1

VOLUME- EN TOONREGELING-VOORVERSTERKER

Al utilizar uno de nuestros amplificadores (pequeño o grande), siempre necesita un ajuste del nivel del volumen y, de preferencia, un ajuste del tono. Este conjunto incluye las conexiones de entrada y salida y los potenciómetros necesarios. Además, es posible atenuar o ampliar la señal de entrada.

ESPECIFICACIONES :

☑ ajuste del nivel del volumen en estéreo
√ ajuste tipo Baxandall de los graves y los agudos en estéreo
☑ potenciómetros con click para los graves y los agudos cuando están en el medio
☑ atenuación y amplificación regulables juego completo con botones

CARACTERÍSTICAS TÉCNICAS :

• alimentación: 2 x 12VCA / 100mA
- respuesta en frecuencia: 3Hz - 500kHz (-3dB)
- amplificación estándar: x1
• relación señal/ruido: 98dB
• distorsión armónica: < 0.005% (@1KHz)
• Tensión de salida máx.: 5V RMS
- ajuste del tono:
+ y -15dB @ 20Hz
+ y -15dB @ 15kHz
• impedancia de entrada: 50k ohms
• dimensiones del CI: 105 x 70mm

velleman

ANTES DE EMPEZAR

Lea también el manual del usuario para consejos de soldadura y otras informaciones generales

Material necesario para el montaje del kit :

• Pequeño soldador de 40W máx.
  • Soldadura de 1mm, sin pasta de soldadura.

• Pequeños alicates de corte.

• Coloque los componentes correctamente orientados en el circuito integrado (véase la figura).

• Coloque los componentes por orden correcto (véase la lista de componentes).
• Use los cajetines ☑ para indicar su progreso.
• Tenga en cuenta las eventuales observaciones.

MONTAJE

La mayoría de los componentes han sido colocados mecánicamente por orden correcto en una banda para su facilidad y para evitar errores. Quite los componentes uno tras uno de la banda.

Consejo : Puede usar las fotos del embalaje como directrices durante el montaje. Sin embargo, es posible que las fotos no correspondan completamente a la realidad debido a cambios posteriores.

1. Monte los diodos zener. ¡Controle la polaridad!
2. Monte los diodos. ¡Controle la polaridad!
3. Monte las resistencias

Consejo para R2 y R4:

P.ej. conectar la entrada a la salida de un amplificador.

Seleccione un valor inferior para R2 y R4. El factor de división = (R1/R2) + 1 P.ej. un valor de 100Ω para RD (R2 y R4) dividirá la entrada por 11.

Consejo para R21 a R24

Es posible aumentar la sensibilidad de entrada (más de amplificación) al modificar las resistencias marcadas con RF y RA. La fórmula es: amplificación = (RF/RA) + 1

P.ej. para doblar la amplificación, monte 100K antes RF (R22 y R23) si el aparato que quiere conectar es demasiado débil.

1. Monte los soportes del Cl. ¡Atención a la posición de la muesca!
2. Monte los condensadores.
3. Monte el LED LD1. ¡Controle la polaridad!
4. Monte los transistores.
5. Monte el conector a tornillos
6. Monte los condensadores electrolíticos. ¡Controle la polaridad!
7. monte los dobles conectores RCA.
8. Monte los potenciómetros

12. Prueba:

Conecte un transformador 2 x 12V / mín. 100mA a la conexión de alimentación (p.ej. el 212007C) Esto es un transformador de 3 hilos de 2 x 12V, 1 hilo es el 0 común y tiene generalmente otro color. Un transformador sin cableado se marcará como 12 - 0 - 12. (figura)

Conecte el transformador a la red, conecte un fusible de seguridad 100mAT en serie al transformador. Utilice un cable de alimentación y un conector de alta calidad.

Si el transformador está bajo tensión, el LED se ilumina.

velleman

• Desconecte el aparato de la red eléctrica.
• Monte los Cl en sus zócalos ¡Atención a la posición de la muesca!
  • Vuelva a conectar la tensión.
  • Verifique si el LED se ilumina.
• Conecte un aparato a la entrada, p.ej. un lector MP3, un lector CD.
• Conecte la salida a un amplificador de potencia.
• Disminuya el volumen hasta el mínimo.
  • Active el amplificador de potencia.

Consejo: también es posible conectar auriculares en lugar de un amplificador de potencia. También es posible utilizar las conexiones GND-TPR-TPL. GND es la masa.

13. Montaje en una caja:

Para evitar interferencias, monte el conjunto con el transformador en una caja metálica.

Taladre los agujeros para las conexiones y los potenciómetros.

Consejo: Es posible taladrar los agujeros para los botones o los potenciómetros y montar los botones después.

1 agujero en el circuito impreso (al lado de RV3) está previsto para conectar la masa con separadores o tornillos a la caja.

Consejo:

Para evitar interferencias, monte el transformador lo más lejos posible de la conexión.
No desactive el aparato; desconecte la tensión sólo si no va a utilizar el aparato durante un largo período de tiempo. Primero, desconecte el amplificador de potencia y luego el preamplificador.
