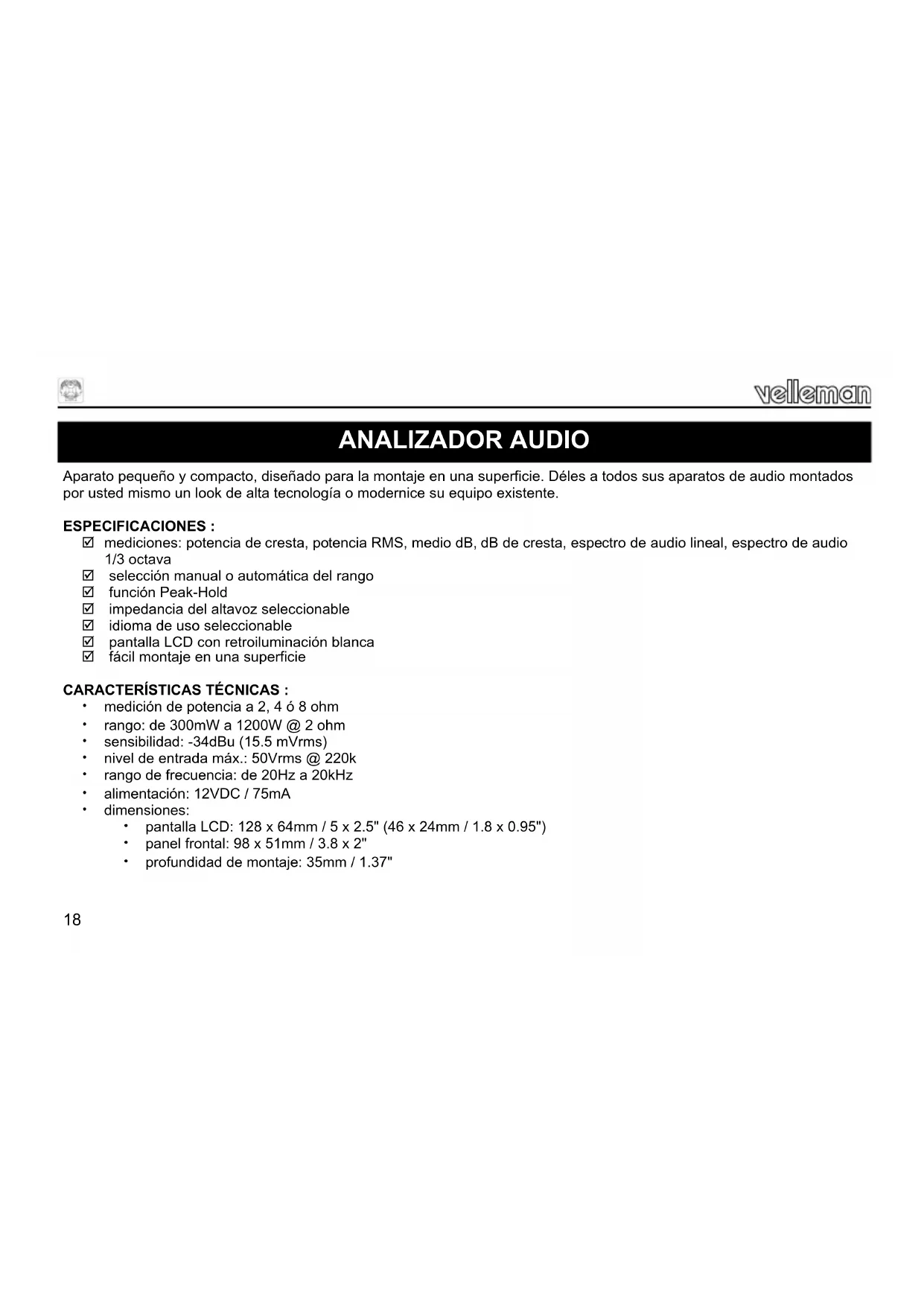

Notice VELLEMAN K8098 - page 18
Ver el manual : Français FR Deutsch DE Español ES Nederlands NL

Descarga las instrucciones para tu TELEVISOR en formato PDF gratis! Encuentra tus instrucciones K8098 - VELLEMAN y toma tu dispositivo electrónico nuevamente en la mano. En esta página están publicados todos los documentos necesarios para el uso de su dispositivo. K8098 de la marca VELLEMAN.

MANUAL DE USUARIO K8098 VELLEMAN

Lea también el manual del usuario para consejos de soldadura y otras informaciones generales Material necesario para el montaje del kit : Pequeño soldador de 40W máx. Soldadura de 1mm, sin pasta de soldadura. Pequeños alicates de corte.

1. Coloque los componentes correctamente orientados en el circuito integrado (véase la figura).

2. Coloque los componentes por orden correcto (véase la lista de componentes).

3. Use los cajetines para indicar su progreso.

4. Tenga en cuenta las eventuales observaciones.

Consejo : Puede usar las fotos del embalaje como directrices durante el montaje. Sin embargo, es posible que las fotos no correspondan completamente a la realidad debido a cambios posteriores.

1. Monte los puentes.

2. Monte las resistencias

3. Monte el diodo D1. ¡Controle la polaridad!

4. Monte los soportes del CI. ¡Atención a la posición de la muesca!

El analizador audio consta de 3 partes: el módulo básico, el módulo de visualización y el panel frontal. Este kit es apto para montar en una caja, un panel, etc. Utilice la pantalla del panel como referencia. Primero, monte el módulo básico. No siga a ciegas el orden de los componentes en la cinta. ¡Controle siempre el valor con la lista de componentes!20

6. Monte el regulador de tensión. ¡Pliegue el regulador de tensión (véase fig.)!

7. Monte los condensadores

8. Monte y suelde el zócalo macho del lado de soldadura. Córtelo a medida (véase fig.).

9. Monte los condensadores electrolíticos. ¡Controle la polaridad!

10. Monte el conector del CI de 4 polos. ¡Controle el posicionamiento.

11. Monte el pulsador del lado de soldadura (véase fig.).

12. Monte los CI en sus zócalos. ¡Atención a la posición de la muesca!

13. Monte el zócalo hembra del lado de los componentes pero suéldelo del lado de la pantalla.

1. Raya la cabeza de cada tornillo con un cuchillo, una lima o un poco de papel de lija para darles un aspecto rugoso y

para facilitar la soldadura.

2. Monte la unidad pero todavía no apriete los tornillos (fig.1).

3. Ponga la unidad en la parte trasera del panel para que la unidad esté en el medio de la pantalla.

Fije la unidad temporalmente con cinta adhesiva no permanente al panel (fig. 2). 4. Suelde los 2 tornillos diagonales al panel frontal. Controle si la pantalla todavía está puesta en el medio de la pantalla. Suelde los 2 otros tornillos (fig. 3).

5. Luego, fije la unidad con las 4 tuercas y saque la cinta adhesiva.

Ej. amplificador "puente" o la radio de coche de alta potencia. Ej. conectado a la salida de un altavoz Ej. conectado a la salida LINE OUT Consejo: esquema de conexión para el uso estéreo, véase esquema de conexión.21

Presión breve en el botón MODE: seleccione un modo de visualización. Presión prolongada en el botón MODE: acceso al menú de configuración.

Entre en el menú de configuración al mantener pulsado el botón MODE. - Presión breve: modificar los valores - Presión prolongada: siguiente función - Mantener pulsado: guardar las modificaciones y salir del menú Velocidad : velocidad de reacción (baja - media - elevada) Impedancia: "2", "4" ó "8" ohm para calcular la potencia de salida de un altavoz si la unidad está conectada a una salida de altavoz. Potencia: selección "AUTO" o valor máx. según la impedancia seleccionada. Para impedancia = 2: Selección entre "1200 mW", "12W", "120W" o "1200W" Para impedancia = 4: Selección entre "600 mW", "6W", "60W" o "600W" Para impedancia = 8: Selección entre "300 mW", "3W", "30W" o "300W" Persistencia: "Sí" o "No" Al seleccionarla, se visualizan también pequeñas barras de cresta en la pantalla del espectro audio 1/3 octavo. Espectro dB: "dBu" o "110 dB". (110 dB para la visualización "Power dB" de 80dB a máx. 110dB según el rango de potencia seleccionado. Configuración avanzada Menú de configuración22

Primero, entre en el menú de configuración al mantener pulsado el botón MODE y, luego, seleccione el menú "Configuración avanzada". - Presión breve: modificar los valores - Presión prolongada: siguiente función - Mantener pulsado: guardar las modificaciones y salir del menú Idioma: UK / NL / FR / DE / ES Contraste: seleccione un contraste entre 1 - 20 Vídeo: visualización normal o invertida. Medio real: "Sí" o "No" Si ha seleccionado "No", la unidad visualiza los valores de cresta incorporados. Si utiliza una onda sinusoidal pura, los dos valores son idénticos. Amplificador puente: Active para un uso en el coche con una autorradio o un amplificador de alta potencia. Demo: desplazamiento de las diferentes visualizaciones; seleccione (lento - rápido - desactivado) Configuración avanzadaModifications and typographical errors reserved © Velleman nv. H8098B - 2009 - ED1 VELLEMAN NV Legen Heirweg 33, 9890 Gavere Belgium - Europe
