MANUAL DE USUARIO K4301 VELLEMAN

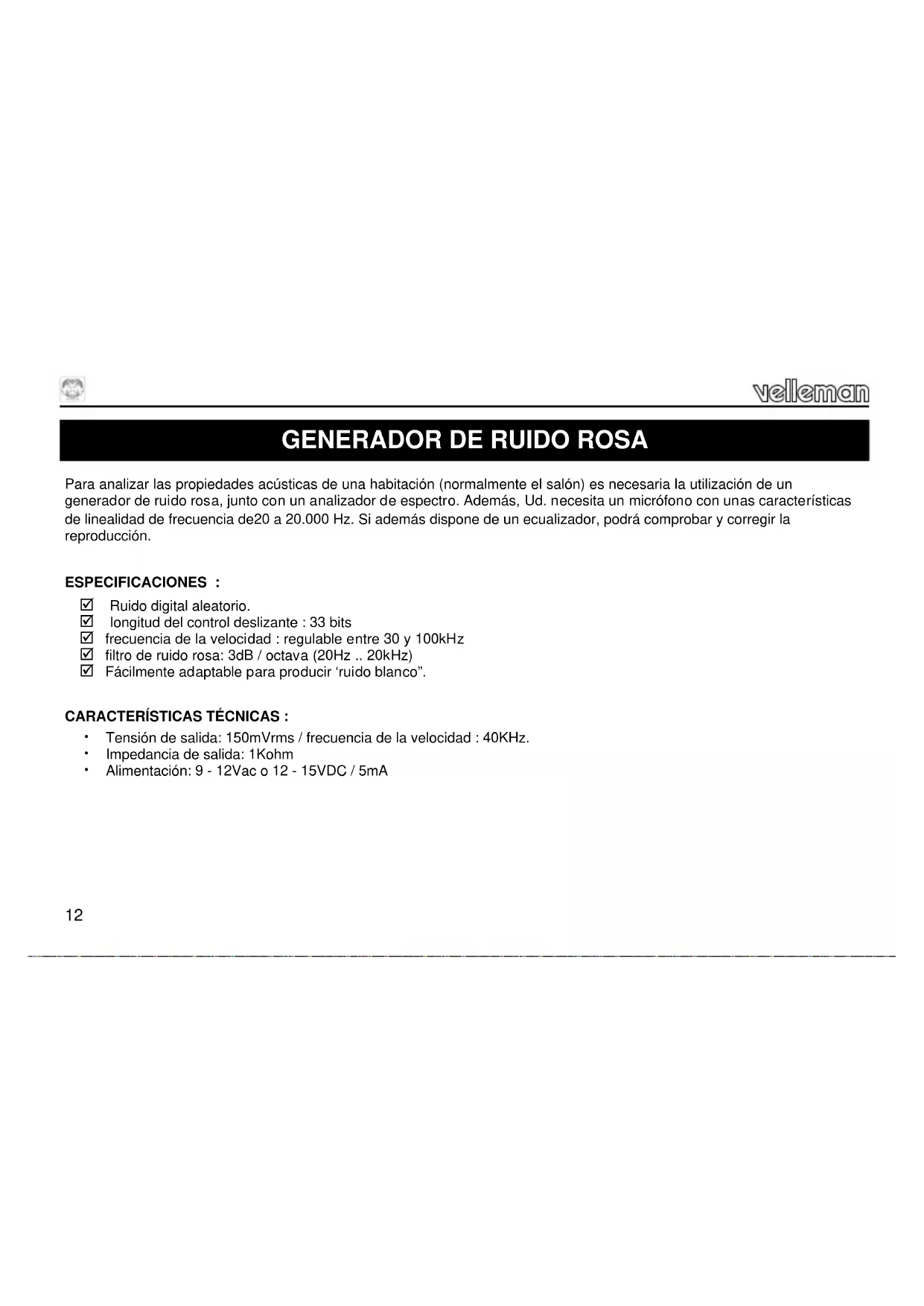

ESPECIFICACIONES : Ruido digital aleatorio. longitud del control deslizante : 33 bits frecuencia de la velocidad : regulable entre 30 y 100kHz filtro de ruido rosa: 3dB / octava (20Hz .. 20kHz) Fácilmente adaptable para producir ‘ruido blanco”.
CARACTERÍSTICAS TÉCNICAS : Tensión de salida: 150mVrms / frecuencia de la velocidad : 40KHz. Impedancia de salida: 1Kohm Alimentación: 9 - 12Vac o 12 - 15VDC / 5mA
GENERADOR DE RUIDO ROSA13
Lea también el manual general. Contiene consejos de soldadura y otras informaciones generales Material necesario para el montaje del kit : Pequeño soldador de 40W máx. Soldadura de 1mm, sin pasta de soldadura Pequeños alicates de corte
1. Coloque los componentes correctamente orientados en el circuito integrado (véase la figura).
2. Coloque los componentes por orden correcto (véase la lista de componentes).
3. Use los cajetines para indicar su progreso.
4. Tenga en cuenta las eventuales observaciones.
Consejo : Puede usar las fotos del embalaje como directrices durante el montaje. Sin embargo, es posible que las fotos no correspondan completamente a la realidad debido a cambios posteriores.
2. Monte los diodos. ¡Controle la polaridad!
3. Monte las resistencias. Controle el código de colores (véase la lista).
4. Monte los zócalos para los integrados. ¡Atención a la posición de la muesca!
5. Monte los contactos
6. Monte los condensadores cerámicos.
La mayoría de los componentes han sido colocados mecánicamente por orden correcto en una banda para su facilidad y para evitar errores. Quite los componentes uno tras uno de la banda.14
7. Monte el transistor.
8. Monte el regulador de tensión.
9. Monte el trimmer.
10. Monte los condensadores electrolíticos. ¡Controle la polaridad!
11. Monte los CI en sus zócalos. ¡Atención a la posición de la muesca!
12. PRUEBA & AJUSTE (véase fig 1.0)
(1) Coloque el trimmer RV1 en la posición media. (2) Conecte una tensión de alimentación : Para una tensión alterna de 9 a 12 V. Entre los puntos GND y V. Para una tensión continua (pila o alimentación) de 12 a 15 V, - a GND + a V. (3) Conecte la salida (OUT, GND) con un cable blindado (blindaje a GND) a la entrada de un analizador de espectro. Ahora, ajuste la señal sonora con el trimmer RV1 de tal manera que obtenga una característica de reproducción la más plana posible. Cuidado a las frecuencias más elevadas (ajuste eventualmente la sensibilidad del analizador de espectro). Observación: visto el carácter de las frecuencias bajas (32 y 64Hz), la lectura no es muy estable.
Para experimentadores : la adaptación de C1 permite también modificar la frecuencia del reloj (polo 3 de IC2) del registro de desplazamiento (p.ej. C1=18pF para una frecuencia del reloj de más de 500KHz) para obtener un "ruido blanco" a 500KHz y para adaptar el filtro (C2=100pF, no montar C4 a C9), la tensión de salida disminuirá hasta +/- 100mV RMS.Modifications and typographical errors reserved © Velleman Components nv. H4301B - 2004 - ED1 VELLEMAN Components NV Legen Heirweg 33 9890 Gavere Belgium Europe www.velleman.be www.velleman-kit.com
