GEBRUIKSAANWIJZING K4301 VELLEMAN

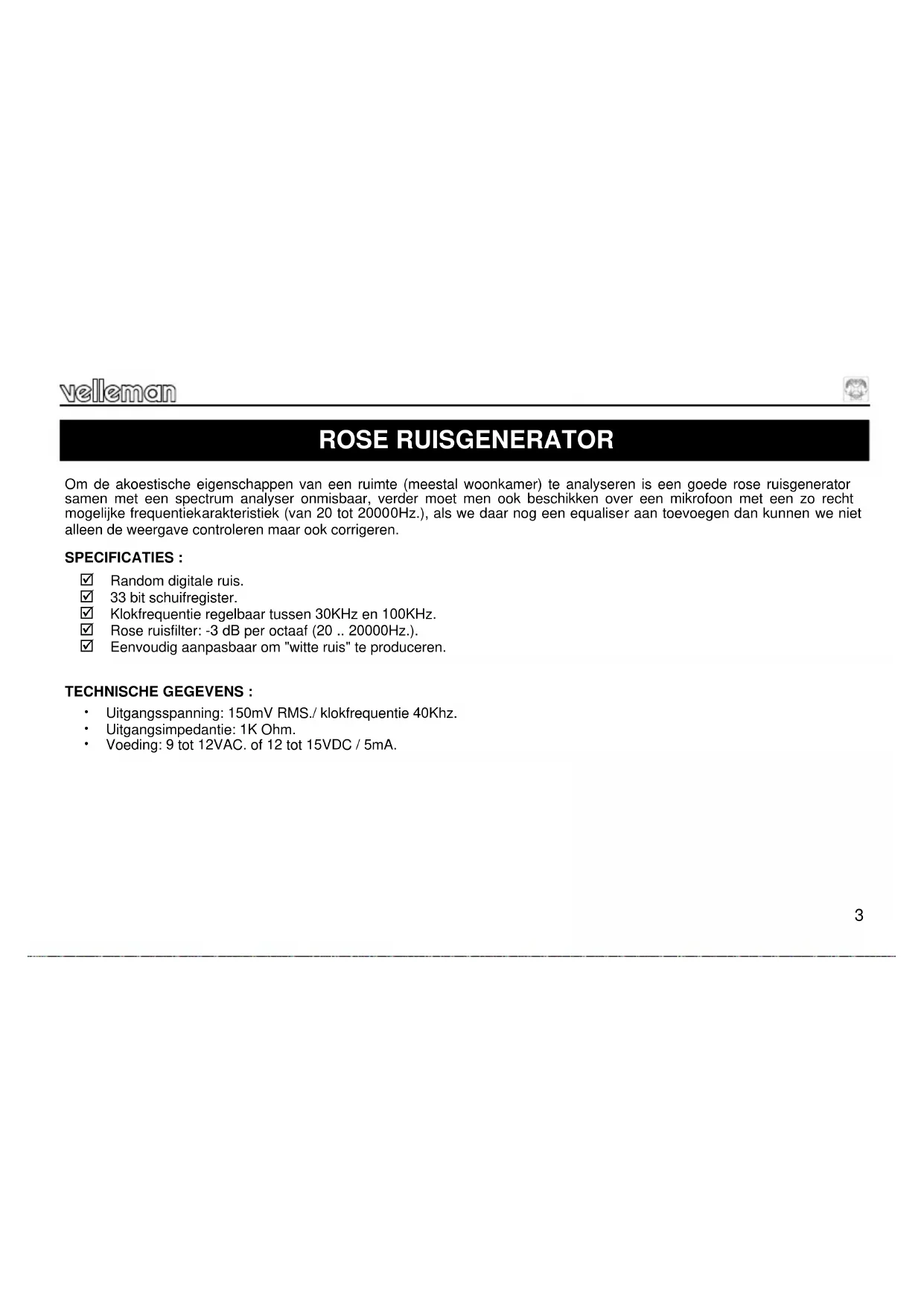

K43013 Om de akoestische eigenschappen van een ruimte (meestal woonkamer) te analyseren is een goede rose ruisgenerator samen met een spectrum analyser onmisbaar, verder moet men ook beschikken over een mikrofoon met een zo recht mogelijke frequentiekarakteristiek (van 20 tot 20000Hz.), als we daar nog een equaliser aan toevoegen dan kunnen we niet alleen de weergave controleren maar ook corrigeren. SPECIFICATIES : Random digitale ruis. 33 bit schuifregister. Klokfrequentie regelbaar tussen 30KHz en 100KHz. Rose ruisfilter: -3 dB per octaaf (20 .. 20000Hz.). Eenvoudig aanpasbaar om "witte ruis" te produceren.
Zie ook de algemene handleiding voor soldeertips en andere algemene informatie. Benodigdheden om de kit te bouwen: Kleine soldeerbout van max 40W. Dun 1mm soldeersel, zonder soldeervet. Een kleine kniptang.
1. Monteer de onderdelen correct op de print zoals in de illustraties.
2. Monteer de onderdelen in de correcte volgorde, zoals in de geïllustreerde stuklijst.
3. Gebruik de vakjes om uw vorderingen aan te duiden.
4. Hou rekening met eventuele opmerkingen in de tekst.
Tip: U kunt de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door eventuele verbeteringen is het mogelijk dat de foto's niet 100% nauwkeurig zijn.
1. Monteer de draadbrug.
2. Monteer de dioden. Let op de polariteit!
3. Monteer de weerstanden. Controleer de kleurencode via de tabel.
4. Monteer de IC voetjes, let op dat de stand van de nok overeenkomt!
5. Monteer de printpennen.
Voor uw gemak en om fouten te vermijden werden de meeste axiale componenten machinaal in de correcte volgorde op een band geplaatst. Verwijder de componenten één voor één van de band.5
11. Plaats de IC‘s in de voetjes. Let steeds op de stand van de nok!
12. TEST & AFREGELING (zie fig 1.0)
(1) Plaats de trimmer RV1 in de middenstand. (2) Sluit een voedingsspanning aan : Voor wisselspanning 9 tot 12 V. tussen de punten GND en V. Voor gelijkspanning (batterij of voeding) 12 tot 15 V de - aan GND en de + aan V. (3) Verbindt de uitgang (OUT, GND) met de ingang van een spectrum analyser en dit met een afgeschermd snoer (afscherming aan GND). Regel nu met de trimmer RV1 het ruissignaal zodanig af dat men een zo vlak mogelijke weergavekarakteristiek bekomt, let vooral op de hogere frequenties (eventueel de gevoeligheid van de spectrum analyser bijregelen). Opmerking.: door de aard van de lage frequenties (32 en 64Hz) is de uitlezing van deze niet stabiel. Voor de experimenteerders : Door het aanpassen van C1 kan men ook de klokfrequentie (pen 3 van IC2) van het schuifregister verder veranderen (vb. C1=18pF voor een klokfrequentie tot boven de 500KHz) om zodanig bij 500KHz een "witte ruis" te bekomen en het filter aan te passen (C2=100pF, C4 tot C9 niet monteren) de uitgangsspanning zal wel dalen naar +\- 100mV. RMS.6
