Producttype	Vermogensversterker (montagemodule)
Merk	Velleman
Model	K8081
Afmetingen	195 × 180 × 60 mm
Gewicht (geschat)	Ongeveer 2 kg (gemonteerde kit)
Voeding	115 VAC of 230 VAC (selecteerbaar via bedrading)
Muziekvermogen	200 W bij 4 ohm
RMS-vermogen	100 W bij 4 ohm met 10% THD
Harmonische vervorming	0,02% bij 1 kHz / 10 W
Dempingsfactor	> 800
Frequentierespons	3 Hz - 200 kHz (-3 dB)
Ingangsgevoeligheid	0,6 V RMS
Signaal-ruisverhouding	115 dB
Beveiliging	Overbelasting, kortsluiting, DC-beveiliging met LED-indicator
Automatische functies	Automatische stand-by (15 min zonder signaal), ontwaken bij signaaldetectie
Ingangsconnectiviteit	RCA-aansluiting (bruin = massa, rood = signaal)
Uitgangsconnectiviteit	Schroefaansluitingen voor luidspreker 4 ohm
Meegeleverde accessoires	Transformator, behuizing, connectoren, kabels
Montagetype	Soldeerset (vereist soldeerbout max 40W)
Reinigingsinstructies	Apparaat loskoppelen, reinigen met een droge, pluisvrije doek

Veelgestelde vragen - K8081 VELLEMAN

Hoe kies ik de primaire voedingsspanning?

Gebruik de zwarte kabel (gemeenschappelijk) met de bruine voor 120 VAC, of met de oranje voor 230 VAC. Isoleer de ongebruikte kabel met isolatietape.

Hoe stel ik de ruststroom in?

Sluit een multimeter parallel aan op R42 of R43. Stel RV1 af om 10 tot 15 mV (0,010-0,015 V) te krijgen. Wacht tot stabilisatie. De versterker schakelt na 15 min uit.

Waarom knippert de CHECK-LED?

Langzaam knipperen: geen ingangssignaal. Snel knipperen: fout gedetecteerd (DC-beveiliging). Koppel de versterker los, wacht 10 seconden en sluit opnieuw aan. Als het probleem aanhoudt, controleer dan de schakeling.

Hoe test ik de versterker voor het eerst?

Zet de schakelaar op OFF, draai RV1 helemaal naar links, plaats een 60 W gloeilamp in serie met de voeding. Sluit aan, als de lamp niet of kort oplicht, is de test geslaagd. Verwijder vervolgens de lamp.

Wat te doen als de beveiligings-LED brandt?

De rode LED knippert en het relais schakelt uit. Dit kan door een fout of een extreem signaal komen. Reset door het apparaat 10 seconden los te koppelen. Als de fout terugkeert, inspecteer de montage.

Welk type luidspreker gebruiken?

Gebruik luidsprekers van 4 ohm voor de beste prestaties. De lagere impedantie maximaliseert het geleverde vermogen.

Hoe sluit ik de audio-ingang aan?

Sluit de audiobron (voorversterker K8084, mengpaneel) aan op de RCA-ingang (bruin = massa, rood = signaal). Sluit eerst de bron aan voordat u de versterker inschakelt.

Kan ik twee K8081 in stereo gebruiken?

Ja, de kit is ontworpen voor stereo- of surroundgebruik. Gebruik twee modules voor een stereo-opstelling. Elke versterker beheert één kanaal.

Hoe reinig ik het apparaat?

Koppel het apparaat altijd los voor reiniging. Gebruik een zachte, droge, pluisvrije doek. Gebruik geen chemische of schurende producten.

Waar vind ik reserveonderdelen?

Neem contact op met de Velleman-dealer of bezoek de officiële website voor reserveonderdelen. De kit is ontworpen om repareerbaar te zijn met standaardcomponenten.

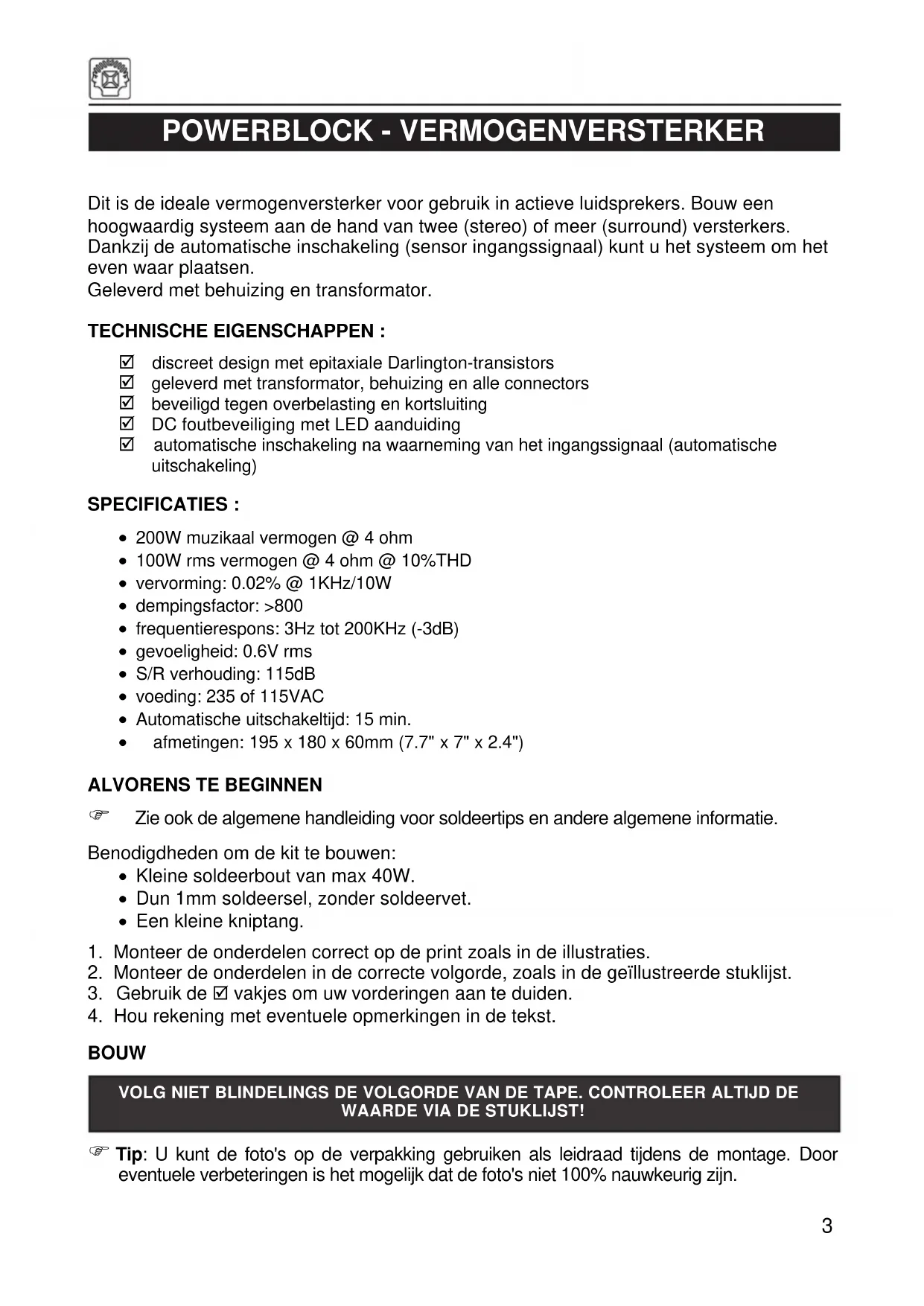

GEBRUIKSAANWIJZING K8081 VELLEMAN

Dit is de ideale vermogenversterker voor gebruik in actieve luidsprekers. Bouw een hoogwaardig systeem aan de hand van twee (stereo) of meer (surround) versterkers. Dankzij de automatische inschakeling (sensor ingangssignaal) kunt u het systeem om het even waar plaatsen.

Geleverd met behuizing en transformator.

☑ discreet design met epitaxiale Darlington-transistors
☑ geleverd met transformator, behuizing en alle connectors
☑ beveiligd tegen overbelasting en kortsluiting
☑ DC foutbeveiliging met LED aanduiding
☑ automatische inschakeling na waarneming van het ingangssignaal (automatische uitschakeling)

SPECIFICATIES :

• 200W muzikaal vermogen @ 4 ohm
• 100W rms vermogen @ 4 ohm @ 10%THD
• vervorming: 0.02% @ 1KHz/10W
- dempingsfactor: >800
- frequentierespons: 3Hz tot 200KHz (-3dB)
- gevoeligheid: 0.6V rms
• S/R verhouding: 115dB
• voeding: 235 of 115VAC
• Automatische uitschakeltijd: 15 min.
• afmetingen: 195 x 180 x 60mm (7.7" x 7" x 2.4")

ALVORENS TE BEGINNEN

Zie ook de algemene handleiding voor soldeertips en andere algemene informatie.

Benodigdheden om de kit te bouwen:

• Kleine soldeerbout van max 40W.
• Dun 1mm soldeersel, zonder soldeervet.

• Een kleine kniptang.

• Monteer de onderdelen correct op de print zoals in de illustraties.

• Monteer de onderdelen in de correcte volgorde, zoals in de geïllustreerde stuklijst.
• Gebruik de ☑ vakjes om uw vorderingen aan te duiden.
• Hou rekening met eventuele opmerkingen in de tekst.

BOUW

VOLG NIET BLINDELINGS DE VOLGORDE VAN DE TAPE. CONTROLEER ALTIJD DE WAARDE VIA DE STUKLIJST!

Tip: U kunt de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door eventuele verbeteringen is het mogelijk dat de foto's niet 100% nauwkeurig zijn.

1. Monteer de draadbrug.
2. Monteer de dioden. Let op de polariteit!

Monteer diode D11 zoals aangegeven op figuur 1.0

1. Monteer de zenerdioden. Let op de polariteit
2. Monteer de weerstanden.
3. Monteer de IC voetjes, let op dat de stand van de nok overeenkomt!
4. Monteer de trimpotentiometer RV1.
5. Monteer de keramische condensators.
6. Monteer de transistors.

Let op : zorg dat transistor T7 naar diode D11 is gebogen en dat de transistor aansluitingen geen contact maken met de diode aansluitingen (zie figuur 2.0)!

1. Monteer LED LD4. Let op de polariteit! Monteer LED LD1 tot en met LD3 volgens figuur 3.0 zodat deze later passen in het voorpaneel!
2. Monteer de pinheaders. Knip deze op maat zoals aangegeven op de figuur.
3. Monteer de mannelijke printconnector.
4. Monteer de 5W weerstanden.
5. Monteer de mannelijke vlakstekers.
6. Monteer de elektrolytische condensators. Let op de polariteit!
7. Monteer de vermogendioden volgens figuur 4.0.

Monteer dioden D14 en D15 15mm boven de prinplaat, monteer dioden D12 en D13 10mm boven de printplaat.

1. Monteer het relais.
2. Monteer de elektrolytische condensators C23 en C24. Let op de polariteit!
3. Plaats de IC's in hun voetje, let op dat de stand van de nok overeenkomt!
4. Monteer de 4 bevestigingsteunen, plaats deze vast met een 6mm bout en moer.

20. SAMENBOUW :

(1) Knip alle soldeeraansluitingen aan de soldeerzijde af tot een maximale hoogte van 1.5mm.
Zorg dat de soldeeraansluitingen aan de soldeerzijde geen contact kunnen maken met de behuizing.
(2) Kleef het rubberen voetje centraal op de soldeerzijde van de printplaat.
(3) Schuif de printplaat in de behuizing (zie foto).
(4) Bevestig de printplaat aan de behuizing met behulp van de 4 bevestigingsteunen, bouten en moeren (zie foto).
(5) Buig condensator C4 en C5 weg van transistoraansluiting T9 en T8.
(6) Breng een beetje warmtegeleidende pasta aan op transistor T7 en diode D11.
(7) Monteer een M3 bout waar transistor T8 en T9 aan de koelbalk worden vastgezet. Plaats daarna de isolerende mica met aan beide zijden wat warmtegeleidende pasta (zie foto).
(8) Buig de aansluitingen van transistor T8 en T9 volgens de foto.
(9) Plaats transistors T8 en T9 op de koelbalk en zet deze vast met behulp van een borgring en moer (zie foto).
(10) Soldeer nu voorzichtig de aansluitingen aan de pinheaders (zie foto). Controleer de soldering door de transistoraansluitingen te proberen bewegen.
(11) Schuif een isolatiehuls over beide luidsprekerkabels (zwarte en rode draad van 1.5mm²). Monteer daarna een vrouwelijke connector en schuif daarna de isolatiehuls over deze connector. Sluit aan de andere zijde een ringoogconnector (verwijder eerst de isolatie van deze connector) (zie foto).

(12) Monteer de mannelijk netaansluiting- en luidsprekerconnector, schakelaar en zekeringhouder. Controleer de positie van de luidsprekeraansluiting en de schakelaar op het achterpaneel.

(13) Plaats de zekeringhouder zoals aangegeven op de foto.

(14) Richt de moer op één lijn volgens de foto.

(15) Soldeer de vrouwelijke 2-aderige connectorkabel aan de RCA-aansluiting (bruin = massa, rood = signaal). Twist nadien deze kabel.

(16) Verbind de luidsprekerkabels met de ringoogconnector aan de luidsprekerconnector zoals aangegeven op de foto (+ = rood).

(17) Plaats de 2A trage zekering.

(18) Knip de meegeleverde krimpkous in 3 even grote stukken.

(19) Soldeer een draad van 8cm aan de schakelaar en één aan de zekeringhouder (zie foto).

(20) - Schuif een krimpkous over de zwarte aansluitdraad van de transformator en één over de bruine (\~ 100 - 120VAC) of de oranje draad (\~220 - 245VAC), afhankelijk van de voedingsspanning van uw land.

- Verbind de zwarte draad met voedingschakelaar.

- Verbind de oranje of bruine draad (afhankelijk van de voedingspanning) met de zekeringhouder (middenaansluiting).

(21) Schuif de krimpkousen over de aansluitingen van zowel de zekeringhouder en de voedingsschakelaar.

(22) Isoleer de ongebruikte draad van de transformator met behulp van bv. tape.

(23) Verwarm de krimpkousen met een haardroger of, beter nog, met een verfstripper.

(24) Plaats lijm op de isolatiemat van de transformator.

(25) Monteer deze isolatiemat in de behuizing zoals aangegeven op de foto.

(26) Soldeer aan iedere secundaire transformatorkabel een vrouwelijke connector met isolatiehuls.

(27) Plaats het achterpaneel en de transformator. Bevestig de achterplaat vast aan de behuizing zoals aangegeven op de foto met behulp van 4 zelftappende schroeven.

(28) Verbind de connector van het ingangssignaal (vrouwelijke 2-aderige getwiste connectorkabel) aan de mannelijke kabelconnector SK5.

(29) Verbindt de secundaire transformatorkabels (rood, blauw, grijs en geel) met de overeenstemmende mannelijke vlakstekers op de printplaat.

(30) Verbindt de 2 luidsprekerkabels aan de mannelijk vlakstekers (+LS en -LS).

(31) Controleer de aansluitingen en bindt de kabels samen met kabelbinders.

(32) Plaats de tweede isolatiering op de transformator (zie foto).

(33) Kleef de isolatiefolie tussen de transformator en luidsprekerconnector (zie foto).

Controleer dat de primaire spanning voldoet aan uw netspanning.

• 120VAC: zwart / bruin

• 230VAC: zwart / oranje

BELANGRIJK: Isoleer de ongebruikte draad.

• Zorg dat de versterker uitgeschakeld is (schakelaar op het achterpaneel in OFF -positie).
• Draai RV1 "bias" volledig tegen de wijzers van klok in (naar links draaien).

Plaats bij de allereerste test een gloeilamp van 60W in serie met de voedingspanning

• Sluit de meegeleverde netkabel aan. Het is mogelijk dat de kabel of de connector moet vervangen worden door een type dat conform is aan de voorschriften van uw land.
• Schakel de versterker in met behulp van de schakelaar op de achterzijde.

Schakel de netspanning uit en controleer de bekabeling en montage indien de gloeilamp continu oplicht.

• Voedingsspanning-indicator LD4 licht op.
- Als de gloeilamp (60W) uitgedoofd blijft of kortstondig oplicht dan is deze test geslaagd.
• Schakel de netspanning uit.
- Verwijder de gloeilamp uit de schakeling.

-2- Instellen van de voorspanning "bias"

• Sluit een multimeter (DC-bereik 1V of lager) parallel over de aansluitingen van R42 of R43 (5W weerstand).
  • Schakel de netspanning in.
• Controleer de uitlezing op de multimeter: deze zou 0V moeten weergeven. Regel RV1 bij tot ongeveer 10 à 15mV (0.010V – 0.015V). Wacht nadien een paar minuten tot de meteruitlezing stabiel is.

Opmerking: de versterker zal zichzelf na 15 minuten uitschakelen.

- Verwijder de multimeter.

-3- Gelijkspanning 'DC' foutdetectie:

• Verbind kortstondig de '+40V'-pin met de 'TEST'-pin. De rode controle-led knippert en het relais schakelt af.
• Trek de stekker uit.

De versterker is klaar voor gebruik.

-4- Monteer het frontpaneel en bevestig de achterplaat vast aan de behuizing met behulp van 4 zelftappende schroeven (zie foto).
-5- Controleer de positie van de led's.
-6- Monteer het montageplaatje van de transformator.
-7- Controleer dat de bevestigingsbout geen contact maakt met de bedradingen! Plaats de 4 moeren op de voorziene opening en let op de positie (zie foto).
-8- Monteer de bodemplaat en bevestig deze met 4 schroeven, kleef op iedere hoek een rubberen voetje.

22. AANSLUITING

Aansluiting op de achterzijde

• Sluit het ingangsignaal aan afkomstig van de voorversterker, volume-en-tooncontrolekit (bv. K8084), mengpaneel, enz.
• Sluit de luidsprekers aan. Voor een maximaal uitgangsvermogen is het aangeraden om luidsprekers van 4 ohm te gebruiken.
• Sluit het spanningsnoer aan en schakel de versterker in.

INSCHAKELEN:

• Schakel de versterker in met behulp van de netschakelaar.
• De versterker blijft gedurende 15 minuten ingeschakeld (AAN-led licht op).
• Indien er gedurende deze tijd geen signaal gedetecteerd word, zal de versterker uitschakelen.

OPMERKING: De netspanningsindicatie op de achterkant van het toestel dat niet gebruikt wordt, kan men best uitwissen (bv. Doorstrepen met een zwarte alcohol stift)

Voorzijde

Stand-by led: licht op wanneer er een voedingsspanning aanwezig is (zekering is in orde).

ON-led: licht op wanneer de versterker ingeschakeld is (ingangsignaal is aanwezig).

Check-led: deze heeft 2 functies:

1. Traag knipperen: er is geen ingangssignaal.
2. Snel knipperen: een fout is gedetecteerd en de versterker is uitgeschakeld.

Wanneer de versterker een fout heeft gedetecteerd, door bijvoorbeeld te hoge extreme geluidsignalen of door een fout in de versterker, reset de versterker door de versterker uit te schakelen, wacht 10 seconden en schakel daarna opnieuw in.

Controleer het circuit op fouten mocht de fout zich niet herstellen.
