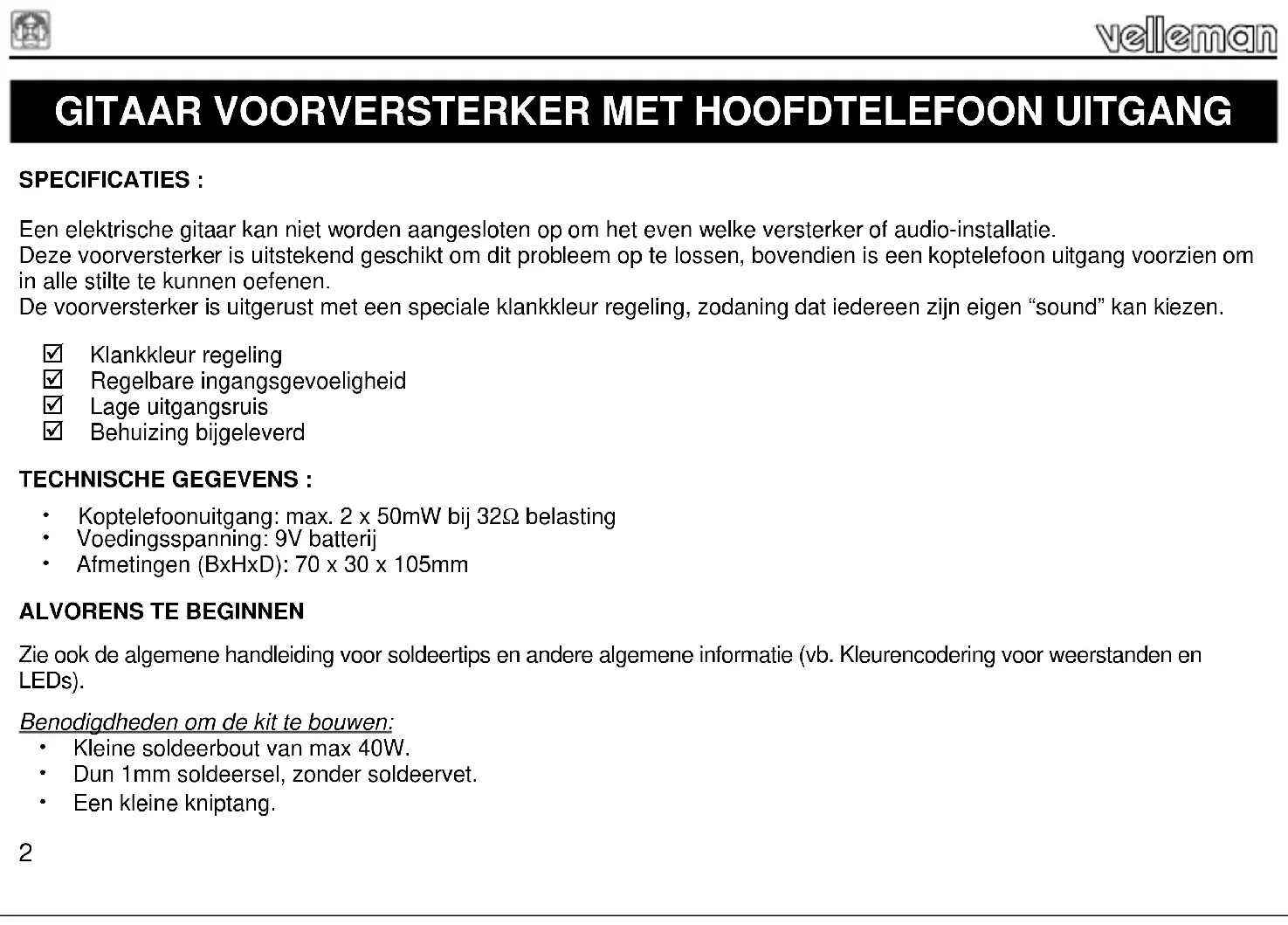

DE2 SPECIFICATIES : Een elektrische gitaar kan niet worden aangesloten op om het even welke versterker of audio-installatie. Deze voorversterker is uitstekend geschikt om dit probleem op te lossen, bovendien is een koptelefoon uitgang voorzien om in alle stilte te kunnen oefenen. De voorversterker is uitgerust met een speciale klankkleur regeling, zodaning dat iedereen zijn eigen “sound” kan kiezen. Klankkleur regeling Regelbare ingangsgevoeligheid Lage uitgangsruis Behuizing bijgeleverd TECHNISCHE GEGEVENS : Koptelefoonuitgang: max. 2 x 50mW bij 32 belasting Voedingsspanning: 9V batterij Afmetingen (BxHxD): 70 x 30 x 105mm

ALVORENS TE BEGINNEN

Zie ook de algemene handleiding voor soldeertips en andere algemene informatie (vb. Kleurencodering voor weerstanden en LEDs). Benodigdheden om de kit te bouwen: Kleine soldeerbout van max 40W. Dun 1mm soldeersel, zonder soldeervet. Een kleine kniptang.

GITAAR VOORVERSTERKER MET HOOFDTELEFOON UITGANG3

1. Monteer de onderdelen correct op de print zoals in de illustraties.

2. Monteer de onderdelen in de correcte volgorde, zoals in de geïllustreerde stuklijst.

3. Gebruik de vakjes om uw vorderingen aan te duiden.

4. Hou rekening met eventuele opmerkingen in de tekst.

BOUW Tip: U kunt de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door eventuele verbeteringen is het mogelijk dat de foto's niet 100% nauwkeurig zijn.

4. Monteer een IC voetje. Let op de positie van de nok!

8. Monteer de RCA connectoren. Soldeer alle aansluitingen zorgvuldig!

9. Monteer de hoofdtelefoonaansluiting.

10. Monteer de LED. Let op de polariteit!

Monteer deze zodanig dat de bovenkant van de led 18mm boven de print uitkomt (zie figuur).

11. Plaats het IC in zijn voetje. Let op de positie van de nok!

12. Monteer de batterijhouder.

De aansluitdraden worden eerst door de openingen gevlochten (zie figuur) als trekontlasting. De rode draad wordt met de ‘+’ en de zwarte met de ‘-’ aansluiting verbonden. VOLG NIET BLINDELINGS DE VOLGORDE VAN DE TAPE. CONTROLEER ALTIJD DE WAARDE VIA DE STUKLIJST!4

13. MONTAGE IN DE BEHUIZING

Kleef de sticker met de verklaringen voor de aansluitingen op de behuizing, zie figuur 4.0. Monteer op de bodem van de behuizing drie draadbussen, samen met een tandveerring en een M3 verzonken boutje (zie fig. 2.0). Monteer de print op de draadbussen door middel van drie M3 boutjes. Klik het asje in de trimpotentiometer voor de toonregeling en monteer de regelknop op het asje, zie figuur 3.0 Na het aansluiten van de 9V batterij (let op de polariteit) kan het deksel op de behuizing geklikt worden.

Sluit een 9V batterij aan en schakel het apparaat aan. Normaal moet de led oplichten. Deze led wordt tevens gebruikt als indicatie van een te lage batterijspanning. Draai de potentiometer RV1 in de middenstand en sluit een koptelefoon aan. Bij het aanraken van de centrale klem van de ingangskonnektor moet men een licht brommen horen in de koptelefoon. Draait men de toonregeling RV2 in wijzerzin dan moet men een licht ruisen horen. Aan de ingangsconnector kan men de gitaar via een aangepaste kabel aansluiten. Met RV1 kan de gevoeligheid geregeld worden. De uitgangsconnector kan verbonden worden met de ‘TAPE IN’ of ‘AUX’ ingang van uw stereoinstallatie. Wees wel voorzichtig met de volumeknop zodat U uw kostbare klankkasten niet beschadigd.5
