Type de produit	Préamplificateur pour guitare avec sortie casque (kit à monter)
Marque	Velleman
Modèle	K4102
Dimensions (L x H x P)	70 x 30 x 105 mm
Poids (approximatif)	200 g (avec pile)
Alimentation	Pile 9V (type 6LR61)
Sortie casque	Max. 2 x 50 mW sur 32 Ω
Sensibilité d'entrée	Réglable via potentiomètre RV1
Réglage de tonalité	Potentiomètre RV2 (timbre)
Indicateur LED	Allumée en fonctionnement, clignote si pile faible
Connecteurs	Entrée RCA, sortie RCA, jack casque 3.5 mm
Boîtier inclus	Oui, avec autocollant de raccordement
Niveau de difficulté de montage	Intermédiaire (kit à souder)
Matériel nécessaire	Fer à souder 40W max, soudure 1mm, pince coupante
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter l'humidité
Sécurité	Respecter la polarité des composants, ne pas utiliser près de l'eau
Pièces détachées	Disponibles auprès du fabricant (référence K4102)
Réparabilité	Conçu pour être réparable par soudure
Informations générales	Kit électronique avec notice de montage détaillée

FOIRE AUX QUESTIONS - K4102 VELLEMAN

Quel type de pile utiliser pour le K4102 ?

Utilisez une pile 9V standard (type 6LR61). Respectez la polarité : fil rouge au positif, fil noir au négatif.

Comment régler la sensibilité d'entrée ?

Tournez le potentiomètre RV1 pour ajuster la sensibilité. Commencez en position médiane puis ajustez selon votre guitare.

Que faire si la LED ne s'allume pas ?

Vérifiez la pile et sa polarité, la connexion du support de pile, et assurez-vous que la LED est correctement orientée (anode longue vers +). Si le problème persiste, vérifiez les soudures.

Puis-je connecter le préampli directement à un amplificateur ?

Oui, utilisez la sortie RCA pour vous connecter à l'entrée AUX ou TAPE IN de votre chaîne stéréo. Réglez le volume progressivement pour éviter d'endommager les haut-parleurs.

Comment régler le timbre (tonalité) ?

Tournez le potentiomètre RV2 dans le sens des aiguilles d'une montre pour augmenter les aigus, dans le sens inverse pour les graves. Ajustez selon votre son préféré.

Le kit est-il difficile à monter ?

Le montage est de niveau intermédiaire. Il nécessite un fer à souder de 40W max, de la soudure fine et une pince coupante. Suivez l'ordre de montage dans la notice et vérifiez la polarité des composants.

Quels sont les risques si je soude mal un composant ?

Une soudure froide ou un court-circuit peut endommager le circuit. Utilisez une soudure sans pâte et vérifiez chaque soudure. Si la LED ne s'allume pas après montage, contrôlez les soudures avec une loupe.

Puis-je utiliser un casque avec impédance différente de 32 Ω ?

Oui, mais la puissance de sortie est optimisée pour 32 Ω. Avec une impédance plus élevée, le volume sera plus faible ; avec une impédance plus faible, le son peut être déformé.

Comment nettoyer le préamplificateur ?

Nettoyez le boîtier avec un chiffon doux et sec. N'utilisez pas de produits chimiques ou d'eau. Évitez de toucher les composants internes.

Où trouver des pièces de rechange ?

Les pièces détachées sont disponibles auprès de Velleman ou de revendeurs agréés. Référencez le modèle K4102 pour commander des composants spécifiques.

MODE D'EMPLOI K4102 VELLEMAN

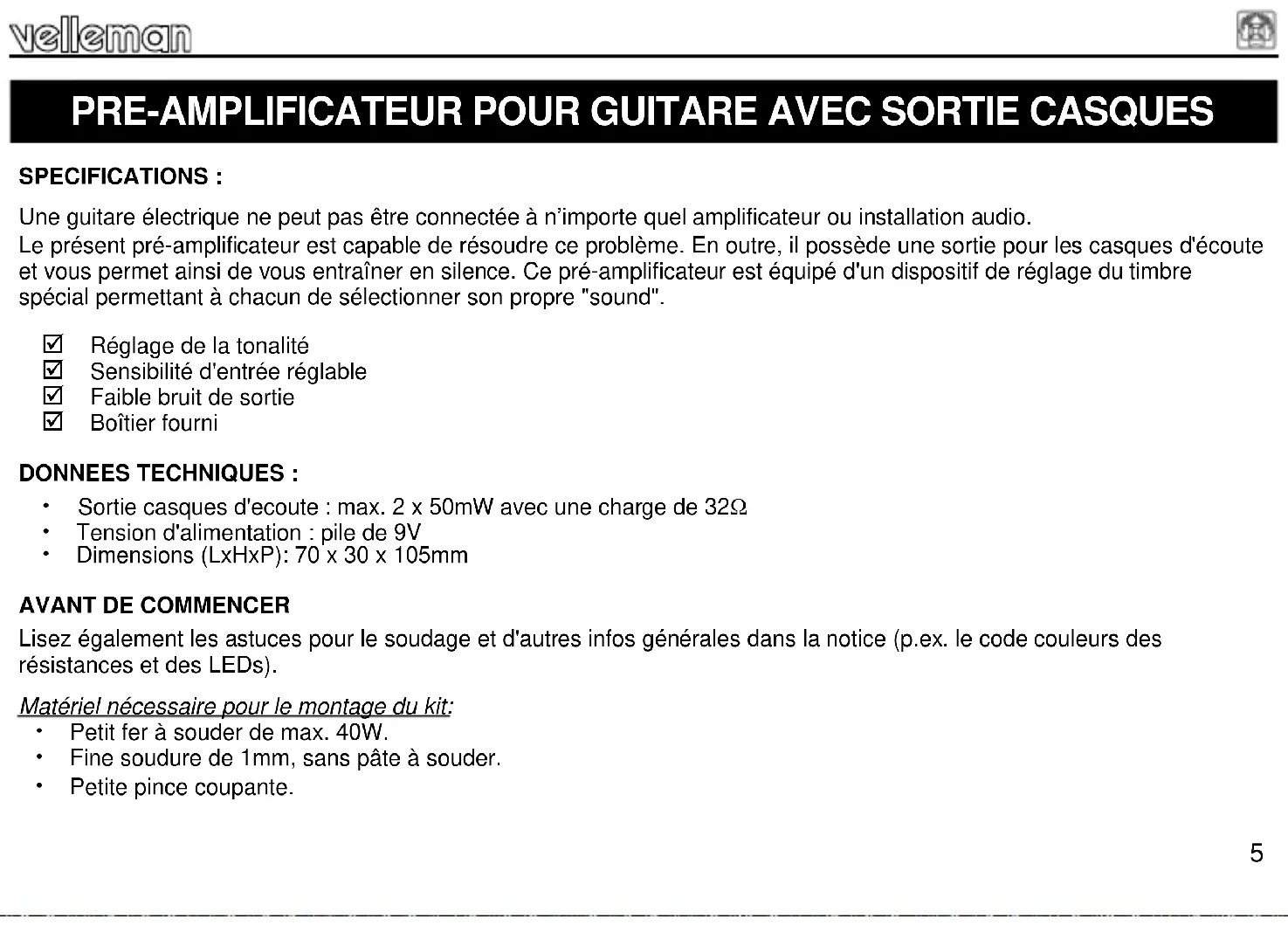

FR Préamplificateur pur guitare avec sortie casques .. 5

Une guitare électrique ne peut pas être connectée à n'importe quel amplificateur ou installation audio.

Le présent pré-amplificateur est capable de résoudre ce problème. En outre, il possède une sortie pour les casques d'écoute et vous permet ainsi de vous entraîner en silence. Ce pré-amplificateur est équipé d'un dispositif de réglage du timbre spécial permettant à chacun de sélectionner son propre "sound".

Réglage de la tonalité
☑ Sensibilité d'entrée réglable
☑ Faible bruit de sortie
Boîtier fourni

DONNEES TECHNIQUES :

• Sortie casques d'écoute : max. 2 x 50mW avec une charge de 32Ω
  • Tension d'alimentation : pile de 9V
  • Dimensions (LxHxP): 70' x 30' x 105mm

AVANT DE COMMENCER

Lisez également les astuces pour le soudage et d'autres infos générales dans la notice (p.ex. le code couleurs des résistances et des LEDs).

Matériel nécessaire pour le montage du kit:

• Petit fer à souder de max. 40W.
• Fine soudure de 1mm, sans pâte à souder.
• Petite pince coupante.

1. Montez les pièces correctement orientées sur le circuit imprimé, comme dans l'illustration.
2. Montez les pièces dans l'ordre correct sur le circuit imprimé, comme dans la liste des composants illustrée.
3. Utilisez les cases ☑ pour indiquer votre état d'avancement.
4. Tenez compte des remarques éventuelles dans le texte.

MONTAGE

NE PAS SUIVRE NÉCESSAIREMENT L'ORDRE DES COMPOSANTS SUR LE RUBAN. CONTRÔLEZ TOUJOURS LA VALEUR À L'AIDE DE LA LISTE DES PIÈCES !

Truc: Les photos sur l'emballage peuvent vous servir de guide lors de l'assemblage. Toutefois, il se peut que les photos ne correspondent pas à 100% à la réalité en raison des adaptations subies.

1. Montez la diode zener. Attention à la polarité!
2. Montez les résistances 1/4W.
3. Montez les condensateurs.
4. Montez le support de CI. Attention à la position de l'encoe!
5. Montez les potentiomètres trim.
6. Montez le commutateur.
7. Montez les condensateurs électrolytiques. Attention à la polarité !
8. Montez les connecteurs RCA. Soudez tous les raccordements soigneusement!
9. Montez la connexion de casque.
10. Montez la LED. Attention à la polarité!
    Montez-la de manière à ce qu'elle dépasse le circuit imprimé de 18 mm (voir schéma).
11. Fixez le Cl dans son support. Faites attention à la position de l'encoche !
12. Montez le support de pile.

Tressez les fils de raccordement de façon à ce qu'ils puissent passer par les ouvertures (voir schéma) et servir comme étrier. Raccordez le fil rouge au pôle "+" et le fil noir au "-".

13. MONTAGE DANS LE BOITIER

• Collez l'autocollant, où figurent les explications des raccordements sur le boîtier, voir figure 4.0
- Montez trois tiges filetées sur le fond du boîtier en même temps qu'une rondelle à dents et un boulon M3 à tête fraisée (voir fig. 2.0).
• Montez le circuit imprimé sur les tiges filetées au moyen de trois boulons M3.
- Fixez le pivot dans le potentiomètre de réglage pour le réglage de la tonalité et montez le bouton de réglage sur le pivot, voir fig. 3.0.
- Placez la pile de 9V (attention à la polarité !) et replacez le couvercle sur le boîtier.

14. TEST et USAGE

• Raccordez une pile de 9V à l'amplificateur et branchez-le. Normalement, la DEL s'allumera. Cette DEL sert également à indiquer une tension trop basse de la pile.
• Tournez le potentiomètre RV1 jusqu'à ce qu'il soit en position médiane et connectez des casques d'écoute à l'amplificateur. Lorsque vous touchez le terminal central du connecteur d'entrée, l'on devrait entendre un léger grondement dans les casques. En tournant le potentiomètre de réglage de la tonalité RV2 dans le sens des aiguilles d'une montre, l'on devrait entendre une légère murmure.
• La guitare peut être connectée au connecteur d'entrée de l'amplificateur au moyen d'un câble convenant. La sensibilité peut être ajustée grâce à RV1.
• Le connecteur de sortie peut être connecté à l'entrée 'TAPE IN' ou 'AUX' de votre chaîne stéréo. Néanmoins, faites attention en modifiant le volume de crainte que vous n'endommagiez vos haut-parleurs.
