Produkttyp	Gitarrenvorverstärker mit Kopfhörerausgang (Bausatz zum Löten)
Marke	Velleman
Modell	K4102
Abmessungen (L x H x T)	70 x 30 x 105 mm
Gewicht (ca.)	200 g (mit Batterie)
Stromversorgung	9V-Batterie (Typ 6LR61)
Kopfhörerausgang	Max. 2 x 50 mW an 32 Ω
Eingangsempfindlichkeit	Einstellbar über Potentiometer RV1
Klangregelung	Potentiometer RV2 (Klangfarbe)
LED-Anzeige	Leuchtet im Betrieb, blinkt bei schwacher Batterie
Anschlüsse	RCA-Eingang, RCA-Ausgang, 3,5 mm Kopfhörerbuchse
Gehäuse inklusive	Ja, mit Anschlussaufkleber
Schwierigkeitsgrad der Montage	Mittel (Lötbausatz)
Erforderliches Werkzeug	Lötkolben max. 40W, Lötzinn 1mm, Seitenschneider
Pflege und Reinigung	Mit einem trockenen Tuch reinigen, Feuchtigkeit vermeiden
Sicherheit	Polarität der Bauteile beachten, nicht in der Nähe von Wasser verwenden
Ersatzteile	Erhältlich beim Hersteller (Referenz K4102)
Reparierbarkeit	Ausgelegt für Reparatur durch Löten
Allgemeine Informationen	Elektronikbausatz mit detaillierter Montageanleitung

Häufig gestellte Fragen - K4102 VELLEMAN

Welcher Batterietyp für den K4102?

Verwenden Sie eine standardmäßige 9V-Batterie (Typ 6LR61). Beachten Sie die Polarität: rotes Kabel an Plus, schwarzes Kabel an Minus.

Wie stelle ich die Eingangsempfindlichkeit ein?

Drehen Sie das Potentiometer RV1, um die Empfindlichkeit einzustellen. Beginnen Sie in Mittelstellung und passen Sie dann je nach Ihrer Gitarre an.

Was tun, wenn die LED nicht leuchtet?

Überprüfen Sie die Batterie und deren Polarität, den Anschluss des Batteriehalters und stellen Sie sicher, dass die LED richtig herum eingebaut ist (lange Anode zu +). Wenn das Problem weiterhin besteht, überprüfen Sie die Lötstellen.

Kann ich den Vorverstärker direkt an einen Verstärker anschließen?

Ja, verwenden Sie den RCA-Ausgang, um an den AUX- oder TAPE IN-Eingang Ihrer Stereoanlage anzuschließen. Erhöhen Sie die Lautstärke allmählich, um Schäden an den Lautsprechern zu vermeiden.

Wie stelle ich die Klangfarbe ein?

Drehen Sie das Potentiometer RV2 im Uhrzeigersinn, um die Höhen zu erhöhen, gegen den Uhrzeigersinn für die Bässe. Passen Sie es Ihrem bevorzugten Klang an.

Ist der Bausatz schwer zu montieren?

Die Montage ist von mittlerem Schwierigkeitsgrad. Sie benötigen einen Lötkolben mit max. 40W, feines Lötzinn und einen Seitenschneider. Befolgen Sie die Montagereihenfolge in der Anleitung und überprüfen Sie die Polarität der Bauteile.

Welche Risiken bestehen, wenn ich ein Bauteil falsch löte?

Eine kalte Lötstelle oder ein Kurzschluss kann die Schaltung beschädigen. Verwenden Sie bleifreies Lötzinn ohne Flussmittelkern und überprüfen Sie jede Lötstelle. Wenn die LED nach der Montage nicht leuchtet, kontrollieren Sie die Lötstellen mit einer Lupe.

Kann ich einen Kopfhörer mit anderer Impedanz als 32 Ω verwenden?

Ja, aber die Ausgangsleistung ist für 32 Ω optimiert. Bei höherer Impedanz wird die Lautstärke geringer sein; bei niedrigerer Impedanz kann der Ton verzerrt sein.

Wie reinige ich den Vorverstärker?

Reinigen Sie das Gehäuse mit einem weichen, trockenen Tuch. Verwenden Sie keine Chemikalien oder Wasser. Vermeiden Sie es, die internen Bauteile zu berühren.

Wo finde ich Ersatzteile?

Ersatzteile sind bei Velleman oder autorisierten Händlern erhältlich. Geben Sie das Modell K4102 an, um bestimmte Komponenten zu bestellen.

BEDIENUNGSANLEITUNG K4102 VELLEMAN

DE Gitarrenvorverstärker mit kopfhörerausgang .....8

GITAAR VOORVERSTERKER MET HOOFDTELEFOON UITGANG

SPECIFICATIES :

TECHNISCHE GEGEVENS :

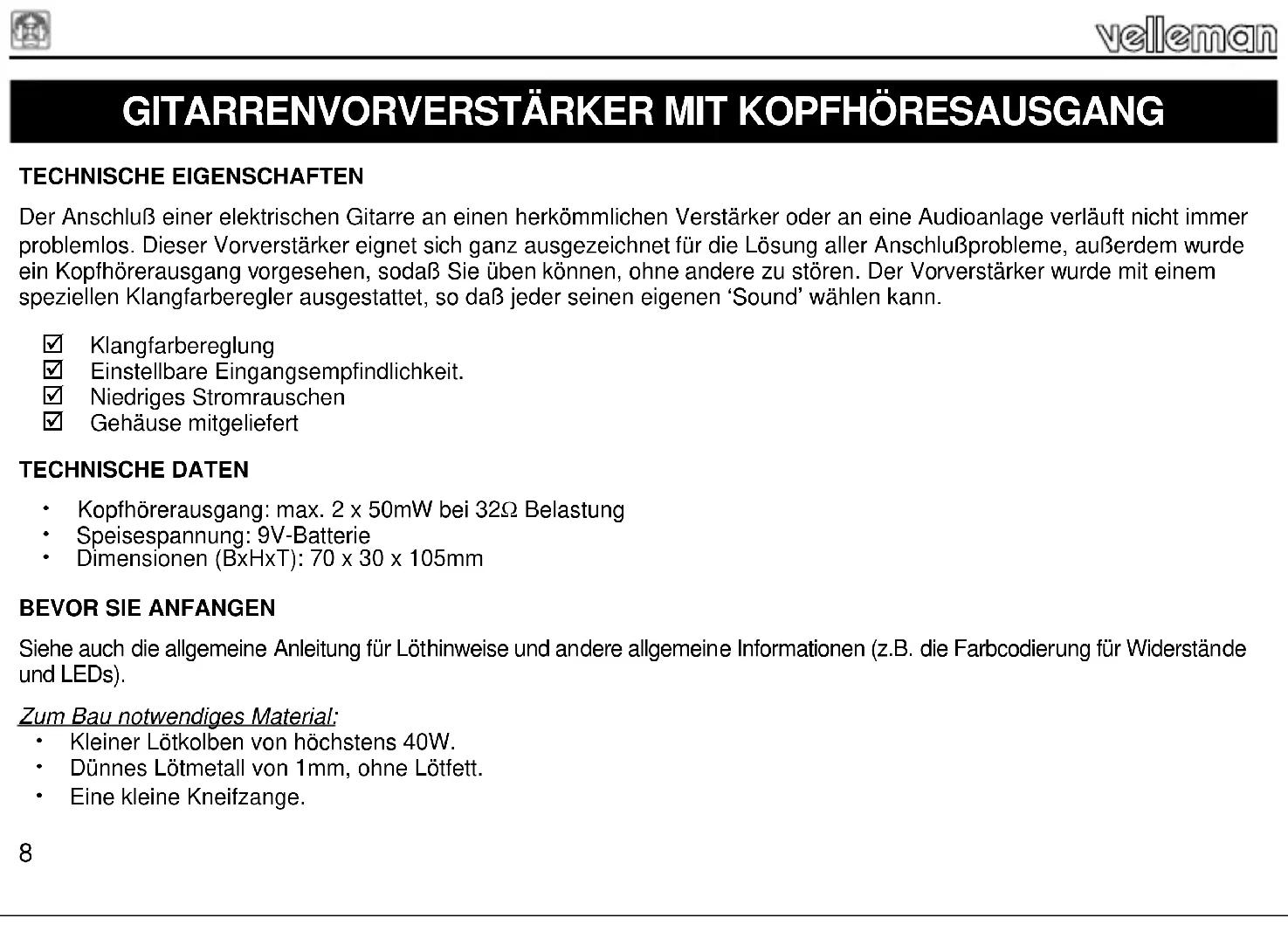

TECHNISCHE EIGENSCHAFTEN

Der Anschluß einer elektrischen Gitarre an einen herkömmlichen Verstärker oder an eine Audioanlage verläuft nicht immer problemlos. Dieser Vorverstärker eignet sich ganz ausgezeichnet für die Lösung aller Anschlußprobleme, außerdem wurde ein Kopfhörerausgang vorgesehen, sodaß Sie üben können, ohne andere zu stören. Der Vorverstärker wurde mit einem speziellen Klangfarberegler ausgestattet, so daß jeder seinen eigenen 'Sound' wählen kann.

Klangfarbereglung
☑ Einstellbare Eingangsempfindlichkeit.
☑ Niedriges Stromrauschen
☑ Gehäuse mitgeliefert

TECHNISCHE DATEN

• Kopfhörerausgang: max. 2 x 50mW bei 32Ω Belastung
• Speisespannung: 9V-Batterie
• Dimensionen (BxHxT): 70 x 30 x 105mm

BEVOR SIE ANFANGEN

Siehe auch die allgemeine Anleitung für Löthinweise und andere allgemeine Informationen (z.B. die Farbcodierung für Widerstände und LEDs).

Zum Bau notwendiges Material:

• Kleiner Lötkolben von höchstens 40W.
  • Dünnes Lötmetall von 1mm, ohne Lötfett.
  • Eine kleine Kneifzange.

velleman

1. Montieren Sie die Bauteile in der richtigen Richtung auf der Leiterplatte, siehe Abbildung.
2. Montieren Sie die Bauteile in der richtigen Reihenfolge, wie in der illustrierten Stückliste wiedergegeben.
3. Notieren Sie mittels der ☑-Häuschen Ihre Fortschritte.
4. Beachten Sie eventuelle Bemerkungen im Text.

MONTAGE

Folgen Sie nie blindlings der Reihenfolge der Komponenten im Band. Überprüfen Sie immer den Wert über die Stückliste!

Hinweis: Die Fotos auf der Verpackung können als Hilfe bei der Montage verwendet werden. Wegen bestimmter Anpassungen ist es allerdings möglich, dass die Fotos nicht zu 100% mit der Wirklichkeit übereinstimmen.

1. Montieren Sie die Zenerdiode. Achten sie auf die Polarität!
2. Montieren Sie die 1/4W-Widerstände.
3. Montieren Sie die Kondensatoren.
4. Montieren Sie die IC-Fassung. Achten Sie auf die Position des Nockens!
5. Montieren Sie die Trimmerpotentiometer.
6. Montieren Sie den Shalter.
7. Montieren Sie die Elektrolytkondensatoren. Achten Sie auf die Polarität!
8. Montieren Sie die RCA-connectoren. Löten Sie alle Anschlüsse sorgfältig!
9. Montieren Sie den Kopfhöreranschluss
10. Montieren Sie die LED. Achten Sie auf die polarität!
11. Stecken Sie die IC in die Fassung. Achten Sie auf den Stand des Nockens!
12. Montieren Sie den Batteriehalter.

Montieren Sie sie so, daß die obere Seite der LED 18mm über der Leiterplatte hinausragt (siehe Abbildung).

Die Anschlüsse müssen erst durch die Öffnungen geflochten werden (siehe Abbildung), damit so eine Zugentlastung entsteht. Der rote Draht wird mit dem ‘+’, und der schwarze Draht mit dem ‘-’ verbunden.

13. MONTAGE IN DAS GEHÄUSE

• Kleben Sie den Aufkleber mit den Erklärungen zu den Anschlüssen auf des Gehäuses, siehe Abbildung 4.0.
• Montieren Sie auf den Boden des Gehäuses drei Gewindehülsen, sowie einen Zahnfederring und einen kleinen versenkten M3-Bolzen (siehe Abb. 2.0).
  • Montieren Sie mittels der drei kleinen M3-Bolzen die Leiterplatte auf die Gewindehülsen.
• Klicken Sie die kleine Achse in das Trimmerpotentiometer für die Tonreglung und Montieren Sie den Regelknopf auf die kleine Achse, siehe Abb. 3.0.
• Nach dem Anschluß der 9V-Batterie (achten Sie auf die Polarität) kann der Deckel auf das Gehäuse geklickt werden.

14. TEST und ANWENDUNG

• Schließen Sie eine 9V-Batterie an und schalten Sie den Apparat ein. Normalerweise leuchtet die LED auf. Diese LED ist gleichzeitig die Anzeige bei einer zu niedrigen Batteriespannung.
• Drehen Sie das Potentiometer RV1 in den mittleren Stand und schließen Sie den Kopfhörer an. Beim Berühren der Zentralklemme des Eingangsconnectors müssen Sie ein leises Brummen im Kopfhörer hören. Drehen Sie die Tonreglung RV2 in Uhrzeigersinn, dann hören Sie ein leises Rauschen.
• Am Eingangsconnector kann die Gitarre mit einem entsprechenden Kabel angeschlossen werden. Mit RV1 wird die Empfindlichkeit eingestellt.
• Der Ausgangsconnector kann mit dem 'TAPE IN'- oder 'AUX'-Eingang Ihrer Stereoanlage verbunden werden. Seien Sie aber vorsichtig mit dem Knopf für die Lautstärke und beschädigen Sie nicht Ihre kostbaren Schalldosen.
