| Produkttyp | Elektronik-Bausatz – Soundeffekt-Generator |
| Marke | Velleman |
| Modell | K4401 |
| Stromversorgung | 9 VDC (Batterie 9V oder externes Netzteil) |
| Maximale Stromaufnahme | 100 mA |
| Lautsprecherausgang | 8 Ω / 1 W min. |
| Line-Ausgang | 1 Vrms |
| Schutz | Gegen Verpolung der Stromversorgung |
| Soundeffekte | 10 Effekte: Europäische Sirene, USA-Sirene, Maschinengewehr, Phasor-Gewehr, Motorgeräusch, Reifenquietschen, Explosion, Mörser, Melodie "Wild charge", Melodie "Snake charmers" |
| Einstellung | Potentiometer zur Einstellung der Effektgeschwindigkeit |
| Bedienelemente | Drucktasten für jeden Effekt |
| Abmessungen der Platine | Ca. 80 x 50 mm (Schätzung) |
| Gewicht | Ca. 50 g (Schätzung) |
| Schwierigkeitsgrad | Anfänger bis Fortgeschrittene |
| Enthaltenes Zubehör | Elektronische Bauteile, IC-Sockel, Potentiometer, Drucktasten |
| Benötigte Werkzeuge | Lötkolben max. 40 W, Lötzinn 1 mm, Seitenschneider |
| Wartung | Keine besondere Wartung; Feuchtigkeit vermeiden |
| Sicherheit | Polarität der Bauteile beachten; 10 VDC nicht überschreiten |
| Reparierbarkeit | Selbstmontage-Bausatz; Ersatzteile bei Velleman erhältlich |
Häufig gestellte Fragen - K4401 VELLEMAN
Benutzerfragen zu K4401 VELLEMAN
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Fernseher kostenlos im PDF-Format! Finden Sie Ihr Handbuch K4401 - VELLEMAN und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. K4401 von der Marke VELLEMAN.
BEDIENUNGSANLEITUNG K4401 VELLEMAN
TECHNISCHE GEGEVENS :

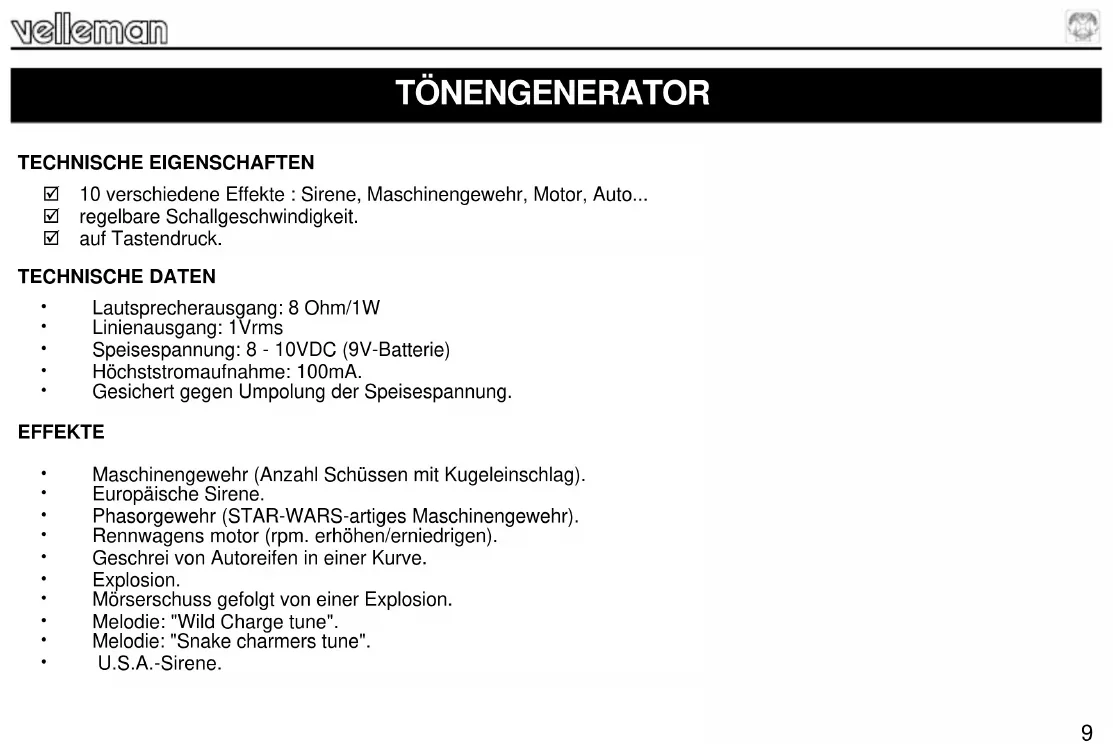

TECHNISCHE EIGENSCHAFTEN
☑ 10 verschiedene Effekte : Sirene, Maschinengewehr, Motor, Auto...
☑ regelbare Schallgeschwindigkeit.
☑ auf Tastendruck.
TECHNISCHE DATEN
• Lautsprecherausgang: 8 Ohm/1W
• Linienausgang: 1Vrms
• Speisespannung: 8 - 10VDC (9V-Batterie)
• Höchststromaufnahme: 100mA.
• Gesichert gegen Umpolung der Speisespannung.
EFFEKTE
• Maschinengewehr (Anzahl Schüssen mit Kugeleinschlag).
• Europäische Sirene
• Phasorgewehr (STAR-WARS-artiges Maschinengewehr).
• Rennwagens motor (rpm. erhöhen/erniedrigen).
• Geschrei von Autoreifen in einer Kurve.
- Explosion.
• Mörserschuss gefolgt von einer Explosion.
• Melodie: "Wild Charge tune".
• Melodie: "Snake charmers tune".
• U.S.A.-Sirene.

velleman
BEVOR SIE ANFANGEN
Siehe auch die allgemeine Anleitung für Löthinweise und andere allgemeine Informationen (z.B. die Farbcodierung für Widerstände und LEDs).
Zum Bau notwendiges Material:
• Kleiner Lötkolben von höchstens 40W.
• Dünnes Lötmetall von 1mm, ohne Lötfett.
- Eine kleine Kneifzange.
- Montieren Sie die Bauteile in der richtigen Richtung auf der Leiterplatte, siehe Abbildung.
- Montieren Sie die Bauteile in der richtigen Reihenfolge, wie in der illustrierten Stückliste wiedergegeben.
- Notieren Sie mittels der ☑-Häuschen Ihre Fortschritte.
- Beachten Sie eventuelle Bemerkungen im Text.
MONTAGE
Die meisten Axialbauteile werden maschinell in der richtigen Reihenfolge auf einem Band befestigt. So wird es Ihnen leichter und werden Sie Fehler vermeiden. Entfernen Sie nacheinander die Bauteile vom Band.

Hinweis: Die Fotos auf der Verpackung können als Hilfe bei der Montage verwendet werden. Wegen bestimmter Anpassungen ist es allerdings möglich, dass die Fotos nicht zu 100% mit der Wirklichkeit übereinstimmen.
- Montieren Sie die Dioden. Achten Sie auf die Polarität!
- Montieren Sie die Zenerdiode. Achten Sie auf die Polarität!
- Montieren Sie die Kohleschichtwiderstände.
- Montieren Sie die Metallschichtwiderstand.
- Montieren Sie die IC - Fassung. Achten Sie auf die Position des Nockens!
- Montieren Sie das Netz:
Montieren Sie die Diode D8 vertikal und vorläufig mit einem Anschluss.
Montieren Sie den Widerstand R16 auch vertikal und vorläufig mit einem Anschluss auf D8 (Anode).
√ Die freien Enden der Diode und des Widerstands kann man zusammen verbinden und abschneiden.
velleman

- Montieren Sie die Keramikkondensatoren.
- Montieren Sie die Transistoren.
- Montieren Sie die Leiterplattenstifte.
- Montieren Sie das Trimmerpotentiometer.
- Montieren Sie die Elektrolytkondensatoren. Achten Sie auf die Polarität!
- Montieren Sie die Druckknöpfe.
- Stecken Sie die IC in ihre Fassung. Achten Sie auf die Position des Nockens!
-
Montieren Sie die Achse auf dem Potentiometer.
-
ANSCHLUSS UND ANWENDUNG:
Kontrollieren Sie, ob alles richtig montiert wurde, ehe den Bausatz einzuschalten!
• Drehen Sie das Potentiometer in die Mittellage.
- Verbinden Sie einen Lautsprecher (8 Ohm / 1Watt min.) zwischen den Punkten LS.
- Schliessen Sie zwischen den Punkten +9V und -9V eine Stromversorgung (9VDC) oder eine 9V-Batterie an.
- Beim Drücken der einzelnen Druckknöpfe sollten jetzt die jeweiligen Effekte ertönen.
ACHTUNG: Bei bestimmten Effekten (u.a. Sirenen, Motorgebrumm) muss man den Druckknopf eingedrückt halten. Durch Verdrehung des Potentiometers können Sie die Geschwindigkeit der Effekte ändern (optimieren).
Möchten Sie die Töne zusätzlich verstärken oder an ein Mischpult anschliessen, so kann dies über den Ausgang OUT. Man kann dann eventuell den Lautsprecher loskuppeln.
Dank der Aufstellung der Druckknöpfe sowie des Potentiometers lässt sich die Schaltung ganz leicht in ein Kunststoffgehäuse einbauen oder kann die Baugruppe ganz leicht hinter einem Paneel montiert werden.
