BEDIENUNGSANLEITUNG K8084 VELLEMAN
Lautstärke-und Klangregelung-vorverstärker 11
TECHNISCHE GEGEVENS :

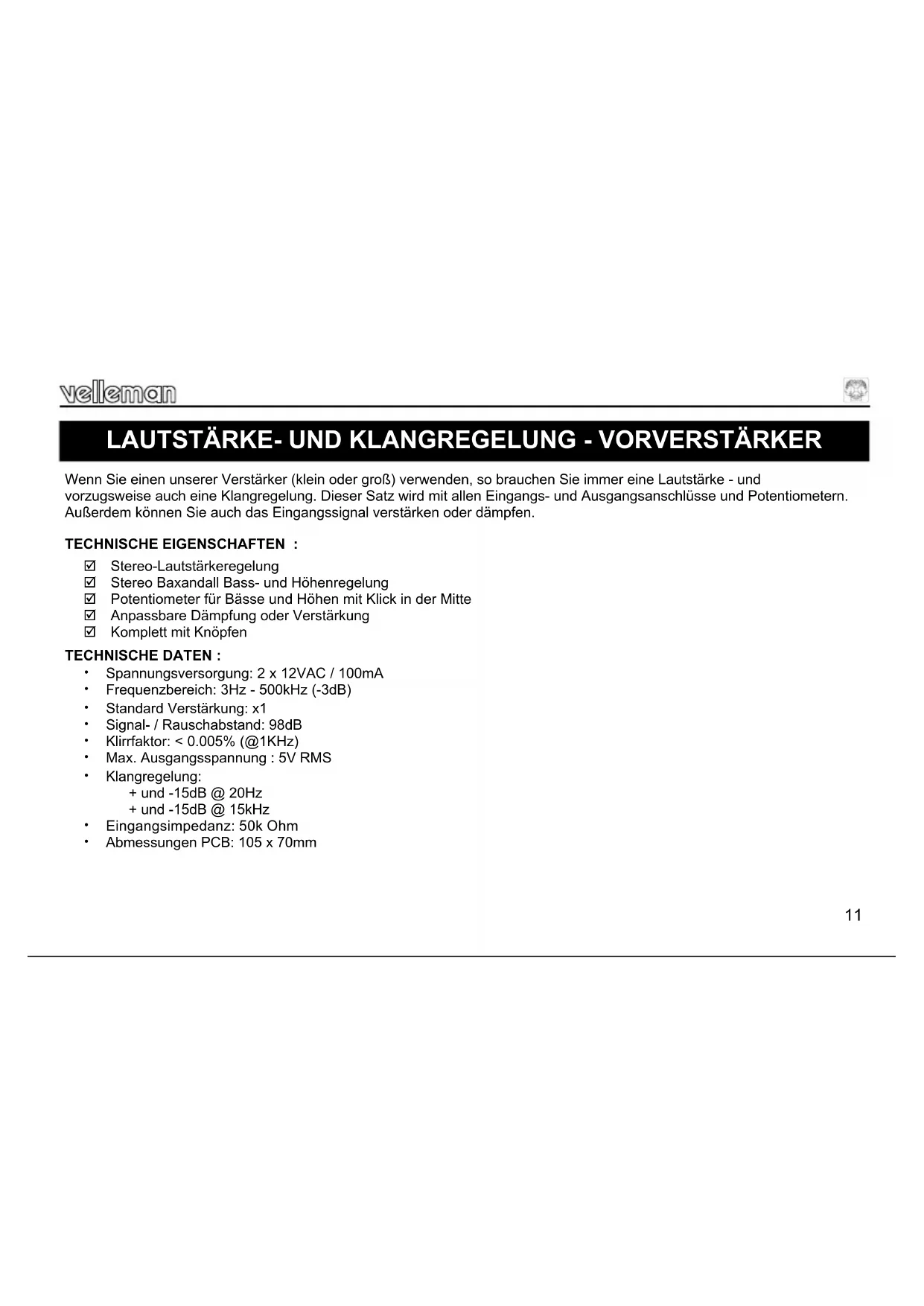

LAUTSTÄRKE- UND KLANGREGELUNG - VORVERSTÄRKER
Wenn Sie einen unserer Verstärker (klein oder groß) verwenden, so brauchen Sie immer eine Lautstärke - und vorzugsweise auch eine Klangregelung. Dieser Satz wird mit allen Eingangs- und Ausgangsanschlüsse und Potentiometern. Außerdem können Sie auch das Eingangssignal verstärken oder dämpfen.
TECHNISCHE EIGENSCHAFTEN :
☑ Stereo-Lautstärkeregelung
☑ Stereo Baxandall Bass- und Höhenregelung
☑ Potentiometer für Bässe und Höhen mit Klick in der Mitte
☑ Anpassbare Dämpfung oder Verstärkung
☑ Komplett mit Knöpfen
TECHNISCHE DATEN :
• Spannungsversorgung: 2 x 12VAC / 100mA
• Frequenzbereich: 3Hz - 500kHz (-3dB)
• Standard Verstärkung: x1
• Signal- / Rauschabstand: 98dB
• Klirrfaktor: < 0.005% (@1KHz)
• Max. Ausgangsspannung : 5V RMS
• Klangregelung:
+ und -15dB @ 20Hz
+ und -15dB @ 15kHz
• Eingangsimpedanz: 50k Ohm
• Abmessungen PCB: 105 x 70mm
velleman
BEVOR SIE ANFANGEN
Siehe auch die allgemeine Anleitung für Löthinweise und andere allgemeine Informationen
Zum Bau notwendiges Material:
• Kleiner Lötkolben von höchstens 40W.
• Dünnes Lötmetall von 1mm, ohne Lötfett.
• Eine kleine Kneifzange.
- Montieren Sie die Bauteile in der richtigen Richtung auf der Leiterplatte, siehe Abbildung.
- Montieren Sie die Bauteile in der richtigen Reihenfolge, wie in der illustrierten Stückliste wiedergegeben.
- Notieren Sie mittels der ☑-Häuschen Ihre Fortschritte.
- Beachten Sie eventuelle Bemerkungen im Text.
MONTAGE
Die meisten Axialbauteile werden maschinell in der richtigen Reihenfolge auf einem Band befestigt. So wird es Ihnen leichter und werden Sie Fehler vermeiden. Entfernen Sie nacheinander die Bauteile vom Band.
Hinweis: Die Fotos auf der Verpackung können als Hilfe bei der Montage verwendet werden. Wegen bestimmter Anpassungen ist es allerdings möglich, dass die Fotos nicht zu 100% mit der Wirklichkeit übereinstimmen.
- Monteer de zenerdioden. Let op de polariteit!
- Montieren Sie die Diode. Achten Sie auf die Polarität!
- Montieren Sie die widerstände.
Tipp für R2 und R4:
Um den Eingang abzuschwächen (teilen)
z.B. um den Eingang mit einem Verstärkerausgang zu verbinden.
Wählen Sie einen geringeren Wert für R2 und R4. Wert zum Teilen = (R1/R2) + 1 z.B. ein Wert von 100Ω für RD (R2 und R4) wird den Eingang durch 11 teilen.
Tipp für R21 bis R24
Ändern Sie die Widerstände markiert mit RF und RA, um die Eingangsempfindlichkeit (mehr Verstärkung) zu erhöhen. Die Formel ist: Verstärkung = (RF/RA) + 1
z.B. Wenn der Eingang vom Gerät, das Sie anschließen möchten, zu schwach ist, verdoppeln Sie dann die Verstärkung indem Sie 100K vor RF (R22 und R23) montieren.
- Montieren Sie die IC-Fassungen. Achten Sie auf die Position des Nockens!
- Montieren Sie die Kondensatoren.
- Montieren Sie die LED LD1. Achten Sie auf die Polarität!
- Montieren Sie die Transistoren
- Montieren Sie den Schraubconnector
- Montieren Sie die Elektrolytkondensatoren. Achten Sie auf die Polarität!
- Montieren Sie die doppelten RCA-Stecker
- Montieren Sie die Potentiometer
12. TEST
Verbinden Sie einen 2 x 12V / min. 100mA Transformator mit dem Netzanschluss (z.B. 212007C) Dieser ist ein 2 x 12V 3-adriger Transformator, 1 Draht ist 0 und hat normalerweise eine andere Farbe. Ein Transformator ohne Verdrahtung wird dargestellt wie 12 - 0 - 12. (siehe Abb.)
Verbinden Sie die Netzspannung mit dem Transformator; montieren Sie eine 100mAT Sicherung in Serie mit dem Transformator. Verwenden Sie ein Netzkabel und einen Anschluss von hoher Qualität für die Verbindung mit der Netzspannung.
Wenn der Transformator unter Strom steht, leuchtet die LED.
velleman
• Trennen Sie das Gerät vom Netz.
- Stecken Sie die ICs in ihre Füße. Achten Sie auf den Stand der Einkerbung.
• Schalten Sie die Spannung wieder ein.
• Überprüfen Sie, ob die LED leuchtet.
• Verbinden Sie ein Gerät mit dem Eingang z.B. MP3-Player, CD-Player.
• Verbinden Sie den Ausgang mit einem Leistungsverstärker.
• Stellen Sie den Lautstärkeregler auf das Minimum.
• Schalten Sie den Leistungsverstärker ein.
Tippt: Sie können auch einen Kopfhörer statt eines Leistungsverstärkers anschließen. Sie können auch die GND-TPR-TPL-Anschlüsse verwenden; GND ist die Masse.
13. Die K8084 in einem Gehäuse montieren:
Um Gebrumm zu vermeiden, montieren Sie die K8084 und den Transformator in einem Metallgehäuse.
Bohren Sie Löcher für die Anschlüsse und Potentiometer.
Tippt: Sie können die Löcher für die Tasten oder Potentiometer bohren und die Tasten danach montieren.
Es gibt 1 Loch in der Leiterplatte (neben RV3), um die Masse über Abstandhalter und Schrauben mit dem Gehäuse zu verbinden.
Tipp:
Um Interferenzen zu vermeiden, montieren Sie den Transformator möglichst weit vom Anschluss.
Lassen Sie den Kreis unter Spannung; Trennen Sie das Gerät nur vom Netz wenn Sie es für längere Zeit nicht benutzen. Schalten Sie zuerst den Leistungsverstärker und erst danach den Vorverstärker aus.
