Produkttyp	MP3-Player-Bausatz
Marke	Velleman
Modell	K8095
Stromversorgung	12 VDC / 1 A
Ausgangsleistung	2 x 5 W RMS an 4 Ohm
Kompatibilität Speicherkarten	SD- und SDHC-Karten bis 32 GB
Unterstützte Audioformate	MPEG 1.0 & 2.0 Layer III (CBR, VBR, ABR) bis 320 kbit/s
Anzahl Ordner	Bis zu 1024 Ordner, 16384 Dateien pro Ordner
Entzerrungsmodi	Flat, Loudness, Heavy, Clear, Soft, Disco, Live, Hall
Audioausgänge	RCA (PRE), Stereo-Kopfhörer, Lautsprecher L/R
Wiedergabefunktionen	Wiedergabe/Pause, Weiter, Zurück, Suche, Lautstärkeregelung, Zufallswiedergabe
Schnellzugriffstasten	5 Tasten für programmierbare Ordner
Montage des SD-Ports	Horizontal oder vertikal (Leiterplatte für vertikale Montage enthalten)
Optionales LCD-Display	Standard 2x16 Zeichen kompatibel (Anzeige von Titel, Künstler, Album, Jahr)
Fernbedienung	Integrierter IR-Empfänger (kompatibel mit K8049), optionaler RF-Empfänger (RX433N)
Mono-Betrieb	Möglich über Brücke auf MONO-Stiften
Pflege und Reinigung	Mit trockenem Tuch reinigen, Feuchtigkeit vermeiden
Sicherheit	Achtung vor statischer Elektrizität bei Handhabung der vormontierten Platine
Ersatzteile und Reparierbarkeit	Kompletter Bausatz, Einzelteile nicht separat erhältlich
Allgemeine Informationen	Elektronik-Lötbausatz, erfordert Lötkolben und Lötzinn

Häufig gestellte Fragen - K8095 VELLEMAN

Wie baue ich den K8095 Bausatz zusammen?

Befolgen Sie die in der Anleitung angegebene Montagereihenfolge: Beginnen Sie mit den Widerständen, dann den Dioden, IC-Sockeln usw. Beachten Sie die bebilderte Bauteilliste. Achten Sie auf die Polarität der Bauteile. Verwenden Sie einen Lötkolben mit max. 40W und feinem Lötzinn.

Welche Stromversorgung verwenden?

Verwenden Sie eine 12VDC-Stromversorgung mit mindestens 1A. Schließen Sie den Pluspol an den mittleren Stift des DC-Steckers an.

Wie lege ich eine SD-Karte ein?

Legen Sie eine kompatible SD-Karte (SD oder SDHC) in den Port ein. Bei horizontaler Montage stecken Sie die Karte mit den Kontakten nach oben. Stellen Sie sicher, dass sich die MP3-Dateien im Stammverzeichnis oder in einem Ordner der ersten Ebene befinden.

Wie schließe ich Lautsprecher an?

Schließen Sie Lautsprecher mit 4 oder 8 Ohm an die Klemmen L+ und R+ des Lautsprecheranschlusses an. Der mittlere Stift ist die gemeinsame Masse. Für mehrere Lautsprecher verwenden Sie eine Serien-/Parallelschaltung, um die Impedanz beizubehalten.

Kann ein LCD-Display verwendet werden?

Ja, ein standardmäßiges 2x16 Zeichen LCD-Display kann angeschlossen werden. Montieren Sie die optionale Platine PCI602WRS-KWA-E und schließen Sie das Display an. Das LCD zeigt Titel, Künstler, Album und Jahr an.

Wie verwende ich die Fernbedienung?

Der integrierte IR-Empfänger ist kompatibel mit dem Sender K8049 (Bausatz). Für eine RF-Fernbedienung montieren Sie das optionale Modul RX433N und verwenden die Sender VM118R, K8058, VM160T oder VM160DT.

Wie stelle ich die Lautstärke ein?

Verwenden Sie das Trimmer-Potentiometer auf der Platine, um die Lautstärke einzustellen. Alle Ausgänge (RCA, Kopfhörer, Lautsprecher) werden durch diese Haupteinstellung gesteuert.

Was tun, wenn das Gerät nicht einschaltet?

Überprüfen Sie die Stromversorgung (12VDC, 1A). Stellen Sie sicher, dass die Platine korrekt montiert ist und die Lötstellen gut sind. Die Betriebs-LED sollte leuchten. Wenn ein LCD verwendet wird, zeigt es 'No SD card' an, wenn keine Karte eingelegt ist.

Welche MP3-Dateitypen werden unterstützt?

Der Decoder unterstützt MPEG 1.0 und 2.0 Layer III (CBR, VBR, ABR) bis 320 kbit/s. Die Dateien müssen die Erweiterung .mp3 haben.

Wie montiere ich den SD-Port vertikal?

Lösen Sie die alternative Platine von der Hauptplatine, montieren Sie den SD-Port darauf, und befestigen Sie die Einheit dann mit Stiftleisten auf der Hauptplatine. Folgen Sie den Abbildungen in der Anleitung.

BEDIENUNGSANLEITUNG K8095 VELLEMAN

Wir bedanken uns für den Kauf des K8095.

Der Bequemlichkeit halber ist der MP3-Decoder schon an einer einzurasten Leiterplatte befestigt worden. Mit diesem Bausatz bauen Sie einen kompletten MP3-Spieler, den Sie nach Belieben anpassen können. Der mitgelieferte Standard IR-Empfänger ist mit unserem K8049-Sender kompatibel. Ein optionaler RF-Empfänger für unseren VM118R - und K8058-Sender, sowie den VM160T- und VM160DT-Sender (Version mit Schreibtischhalter) sind separat erhältlich.

Der SD-Kartenhalter kann horizontal oder vertikal montiert werden. Eine zusätzliche Leiterplatte für die vertikale Montage des Halters ist mitgeliefert.

Dieser Bausatz können Sie mit kleinen Standardknöpfen vom vertikalen Typ, mit Knöpfen vom horizontalen Typ oder mit Knöpfen mit einem längeren Aktuator vollenden. Das optional erhältliche LCD-Display verwendet das Standard 4-bit-Nibble; die meisten LD-Module mit 2 Zeilen und 16 Zeichen sind also kompatibel.

Laden Sie die Bedienungsanleitung des K8095 auf unserer Website herunter.

TECHNISCHE GEGEVENS :

I. ALVORENS TE BEGINNEN

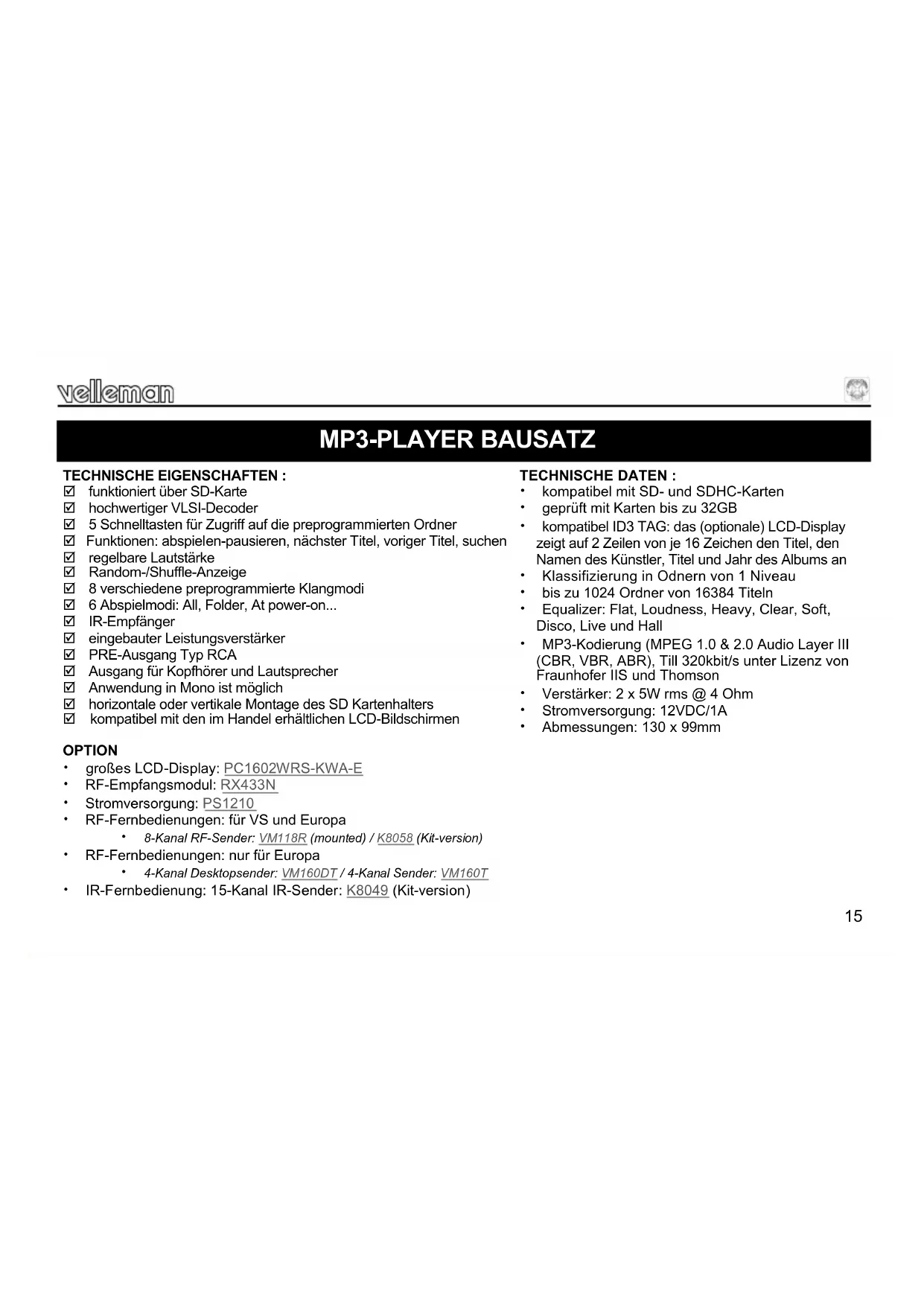

TECHNISCHE EIGENSCHAFTEN :

☑ funktioniert über SD-Karte
☑ hochwertiger VLSI-Decoder
☑ 5 Schnelltasten für Zugriff auf die preprogrammierten Ordner
☑ Funktionen: abspielen-pausieren, nächster Titel, voriger Titel, suchen
☑ regelbare Lautstärke
☑ Random-/Shuffle-Anzeige
☑ 8 verschiedene preprogrammierte Klangmodi
6 Abspielmodi: All, Folder, At power-on...
IR-Empfänger
☑ eingebauter Leistungsverstärker
PRE-Ausgang Typ RCA
☑ Ausgang für Kopfhörer und Lautsprecher
☑ Anwendung in Mono ist möglich
☑ horizontale oder vertikale Montage des SD Kartenhalters
☑ kompatibel mit den im Handel erhältlichen LCD-Bildschirmen

OPTION

• großes LCD-Display: PC1602WRS-KWA-E
• RF-Empfangsmodul: RX433N
• Stromversorgung: PS1210
• RF-Fernbedienungen: für VS und Europa • 8-Kanal RF-Sender: VM118R (mounted) / K8058 (Kit-version)
• RF-Fernbedienungen: nur für Europa • 4-Kanal Desktopsender: VM160DT / 4-Kanal Sender: VM160T
• IR-Fernbedienung: 15-Kanal IR-Sender: K8049 (Kit-version)

TECHNISCHE DATEN :

• kompatibel mit SD- und SDHC-Karten
• geprüft mit Karten bis zu 32GB
- kompatibel ID3 TAG: das (optionale) LCD-Display zeigt auf 2 Zeilen von je 16 Zeichen den Titel, den Namen des Künstler, Titel und Jahr des Albums an
• Klassifizierung in Odnern von 1 Niveau
• bis zu 1024 Ordner von 16384 Titeln
• Equalizer: Flat, Loudness, Heavy, Clear, Soft, Disco, Live und Hall
- MP3-Kodierung (MPEG 1.0 & 2.0 Audio Layer III (CBR, VBR, ABR), Till 320kbit/s unter Lizenz von Fraunhofer IIS und Thomson
• Verstärker: 2 x 5W rms @ 4 Ohm
• Stromversorgung: 12VDC/1A
• Abmessungen: 130 x 99mm

velleman

I. BEVOR SIE ANFANGEN

Siehe auch die allgemeine Anleitung für Löthinweise und andere allgemeine Informationen

Zum Bau notwendiges Material:

• Kleiner Lötkolben von höchstens 40W.
• Dünnes Lötmetall von 1mm, ohne Lötfett.
• Eine kleine Kneifzange.

1. Montieren Sie die Bauteile in der richtigen Richtung auf der Leiterplatte, siehe Abbildung.
2. Montieren Sie die Bauteile in der richtigen Reihenfolge, wie in der illustrierten Stückliste wiedergegeben.
3. Notieren Sie mittels der ☑-Häuschen Ihre Fortschritte.
4. Beachten Sie eventuelle Bemerkungen im Text.

II. MONTAGE

WARNUNG:

Diese vormontierte Karte enthält ein teurer MP3-Decoder. Dieser Bausatz ist vor der Lieferung ausführlich getestet worden. Behandeln Sie diese Karte vorsichtig und achten Sie auf die statische Elektrizität. Berühren Sie einen geerdeten Metallgegenstand ehe Sie diese Karte aufnehmen.

Diese Karte verfügt über einen Anschluss für ein optionales LCD-Display. Entfernen Sie den Anschluss der Karte. Diese Karte hat eine V-förmige Einkerbung. Trennen Sie diesen Teil vorsichtig vom MP3-Decoderkreis.

Folgen Sie nie blindlings der Reihenfolge der Komponenten im Band. Überprüfen Sie immer den Wert über die Stückliste!

Hinweis: Die Fotos auf der Verpackung können als Hilfe bei der Montage verwendet werden. Wegen bestimmter Anpassungen ist es allerdings möglich, dass die Fotos nicht zu 100% mit der Wirklichkeit übereinstimmen.

1. Montieren Sie die Widerstände.
2. Montieren Sie die Dioden. Beachten Sie die Polarität!
3. Montieren Sie die IC-Fassungen. Achten Sie auf die Position des Nockens!
4. Montieren Sie dass Trimmerpotentiometer.

velleman

1. Montieren Sie die LEDs. Achten Sie auf die Polarität!
   LD4 wird nicht montiert wenn Sie ein optionales LCD-Display mit Hintergrundbeleuchtung verwenden.
2. Montieren Sie de ZIF-Anschlüsse.
3. Montieren Sie die geraden Druckknöpfe. Es sind sieben rechtwinklige Druckknöpfe mitgeliefert wenn Sie diese verwenden möchten.
4. Montieren Sie die Kondensatoren.
5. Montieren Sie den 3-pol. Anschlussbuchse und schieben Sie den Anschlussstecker ein.
6. Montieren Sie die Transistor.
7. Montieren Sie die Stiftleisten und schneiden Sie sie nach Maß.
8. Montieren Sie den IR-Empfänger.
9. Montieren Sie den kristall.
10. Montieren Sie den DC-connector.
11. Montieren Sie die Elektrolytkondensatoren. Beachten Sie die Polarität!
12. Montieren Sie den Stereo-stecker.
13. Montieren Sie die doppelten RCA-Stecker
14. Montieren Sie Stereoverstärker IC2. Achten Sie auf die Position des Nockens!
15. Montieren Sie die Elektrolytkondensatoren C21 ... C23. Beachten Sie die Polarität!
16. Montieren Sie den Spannungsregler. Beachten Sie, dass die Spannungsregler einander nicht berühren!

17. Stecken Sie den IC in den Füße. Achten Sie auf die Position des Nockens!

18. SD-Kartenhalter montieren

Der SD-Kartenhalter kann horizontal oder vertikal montiert werden.

Horizontale Montage

Montieren Sie den Kartenhalter auf der Lötseite der Leiterplatte. Montieren Sie diese nicht auf der alternativen Leiterplatte: diese eignet sich nur für eine vertikale Montage (Abb. 1).

Vertikale Montage

1. Machen Sie die alternative Leiterplatte für die vertikale Montage des SD-Kartenhalters vom Hauptleiterplatte los (Abb. 2).
2. Drehen Sie die alternative Leiterplatte um, damit der SD-Kartenhalter darauf montiert werden kann (Abb. 3).
3. Montieren Sie die Stiftleisten und schneiden Sie sie nach Maß (Abb. 4).
4. Befestigen Sie nun das Ganze am vorgesehenen Platz auf der Hauptleiterplatte und löten Sie die Anschlüsse (Abb. 5).

velleman

1. Installieren Sie den vormontierten und vorher geprüften MP3-Decoder in der vorgesehenen Buchse.

ACHTEN SIE AUF DIE GENAUE INSTALLATIONSWEISE UND BEACHTEN SIE, DASS DIE ZIFFER 1 ÜBEREINSTIMMT!

1. Befestigen Sie die Gummifüße an der Lötseite der Leiterplatte.

25. OPTION

RF-Empfänger: Für eine Fernbedienung, montieren Sie ein RX433-Modul. Siehe Abbildung auf der Verpackung. LCD-Display: Verwenden Sie einen LCD-Schirm, so montieren Sie ein optionales PCI602WRS-KWA-E LCD-Display. Schließen Sie das LCD-Display an die aufrecht stehende Platte. Siehe Abbildung auf der Verpackung.

Laden Sie die Bedienungsanleitung mit dem Montageverfahren des RF-Empfängers und des LCD-Displays (siehe www.velleman.eu) herunter.

26. ANSCHLUSS:

Lautsprecher

Verbinden Sie zwei Lautsprecher mit dem Lautsprecheranschluss.

Verwenden Sie Lautsprecher von 4 oder 8 Ohm (L+ und R+) und verbinden Sie den gemeinsamen (-) Anschluss mit dem mittleren Anschluss.

Hinweis: Schließen Sie eine Aufstellung mit über 2 Lautsprecher seriell + parallel an.

Beispiel:

□ Verwenden Sie 4 Lautsprecher von 8 Ohm.
☐ Schließen Sie 2 getrennte Bausätze von je 2 Lautsprecher in Serie an (8 + 8 = 16 Ohm).
☐ Schließen Sie die 2 Bausätze danach in parallel an (16/2) = 8 Ohm.
☐ Die 4 Lautsprecher können Sie danach an den L- oder R-Ausgang anschließen.

Verwenden Sie die MP3-Spieler, wenn Sie eine Multiroom-Lautsprecheraufstellung mit dem Mono-Ausgang verwenden. Installieren Sie einen Shunt über die Mono-stifte

RCA-Ausgang

Verbinden Sie einen optionalen Leistungsverstärker mit diesem Ausgang.

Kopfhörerausgang

Verbinden Sie einen Kopfhörer mit diesem Ausgang.

BEMERKUNG: Regeln Sie die Lautstärke aller Ausgänge über die Master-Lautstärkeregelung des Spielers.

SD-Karte

Legen Sie eine kompatible SD-Karte mit MP3-Dateien ein. Beachten Sie, dass die MP3-Dateien sich im Hauptverzeichnis der SD-Karte oder in einem Ordner, 1 Niveau unter das Hauptverzeichnis, befinden. Legen Sie die Karte mit den Anschlussstiften nach oben ein, wenn Sie den Standardanschluss verwenden.

Stromversorgung

Verbinden Sie eine geeignete Stromversorgung mit dem 12VDC-Eingang (Pol= +). Verwenden Sie eine Stromversorgung von mindestens 1A

velleman

27. TEST:

Bei einem korrekten Anschluss leuchtet die Stromversorgungs-LED. Drücken Sie die Play-Taste, um die erste Datei abzuspielen oder zu pausieren.

Haben Sie einen LCD-Bildschirm angeschlossen, so leuchtet diesen Schirm und wird "Hello", die Firmwareversion und "Velleman MP3 Player" angezeigt.

Haben Sie keine SD-Karte eingelegt, dann wird "No SD card" im Display angezeigt.

Für mehr Informationen, siehe die Bedienungsanleitung.

Laden Sie die Bedienungsanleitung auf unserer Website herunter:

Typ "K8095" im Suchfeld.

Gehen Sie ab der Produktseite zur Download-Seite.
