BEDIENUNGSANLEITUNG K4301 VELLEMAN

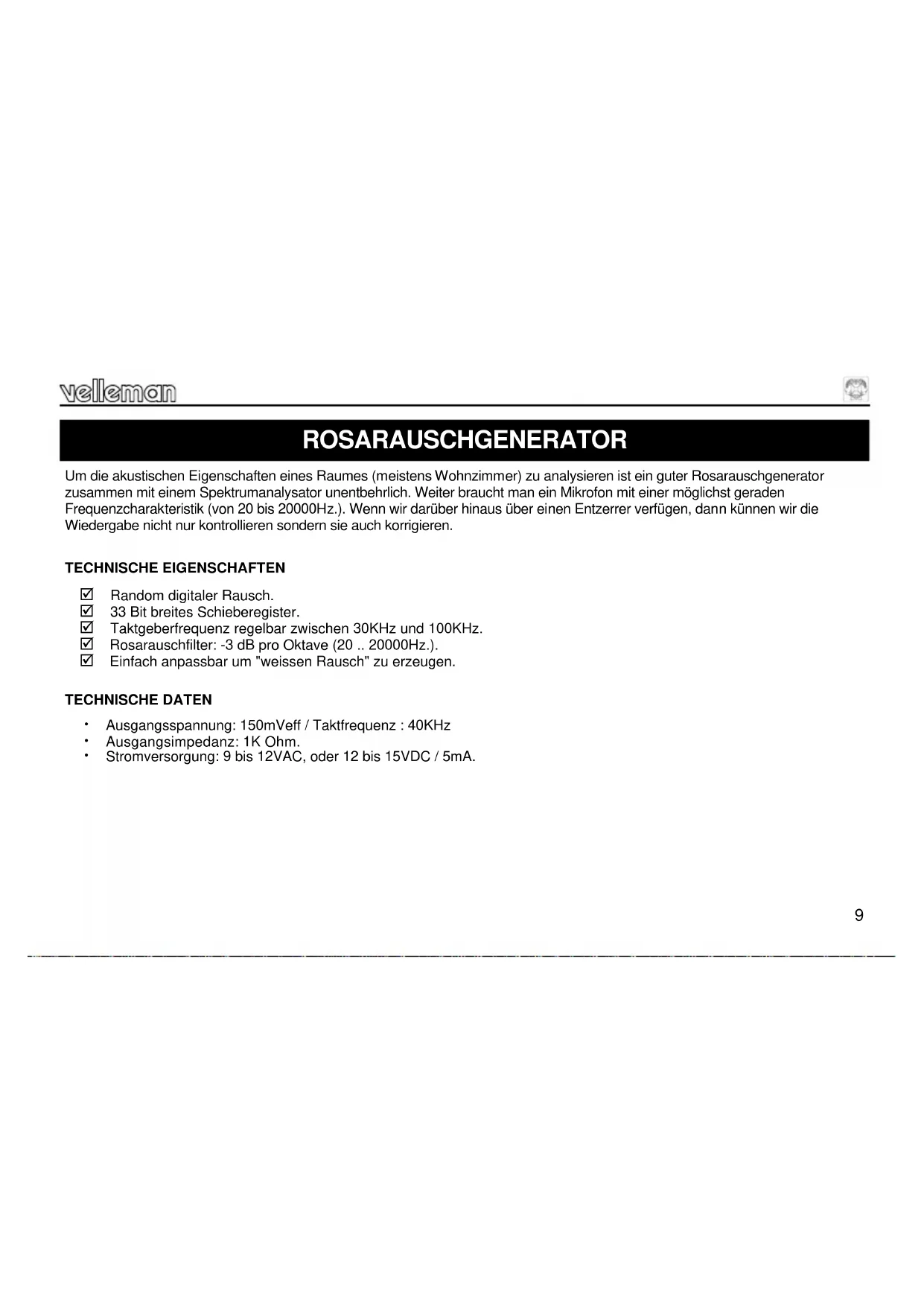

Rosarauschgenerator 9

TECHNISCHE GEGEVENS :

Um die akustischen Eigenschaften eines Raumes (meistens Wohnzimmer) zu analysieren ist ein guter Rosarauschgenerator zusammen mit einem Spektrumanalysator unentbehrlich. Weiter braucht man ein Mikrofon mit einer möglichst geraden Frequenzcharakteristik (von 20 bis 20000Hz.). Wenn wir darüber hinaus über einen Entzerrer verfügen, dann können wir die Wiedergabe nicht nur kontrollieren sondern sie auch korrigieren.

TECHNISCHE EIGENSCHAFTEN

☑ Random digitaler Rausch.
33 Bit breites Schieberegister.
☑ Taktgeberfrequenz regelbar zwischen 30KHz und 100KHz.
☑ Rosarauschfilter: -3 dB pro Oktave (20 .. 20000Hz.).
☑ Einfach anpassbar um "weissen Rausch" zu erzeugen.

TECHNISCHE DATEN

• Ausgangsspannung: 150mVeff / Taktfrequenz : 40KHz
• Ausgangsimpedanz: 1K Ohm.
• Stromversorgung: 9 bis 12VAC, oder 12 bis 15VDC / 5mA.

velleman

BEVOR SIE ANFANGEN

Siehe auch die allgemeine Bedienungsanleitung für Löthinweise und andere, allgemeine Informationen.

Zum Bau notwendiges Material:

• Kleiner Lötkolben von höchstens 40W.
• Dünnes Lötmetall von 1mm, ohne Lötfett.
• Eine kleine Kneifzange.

1. Montieren Sie die Bauteile in der richtigen Richtung auf der Leiterplatte, siehe Abbildung.
2. Montieren Sie die Bauteile in der richtigen Reihenfolge, wie in der illustrierten Stückliste wiedergegeben.
3. Notieren Sie mittels der ☑-Häuschen Ihre Fortschritte.
4. Beachten Sie eventuelle Bemerkungen im Text.

MONTAGE

Die meisten Axialbauteile werden maschinell in der richtigen Reihenfolge auf einem Band befestigt. So wird es Ihnen leichter und werden Sie Fehler vermeiden. Entfernen Sie nacheinander die Bauteile vom Band.

Hinweis: Die Fotos auf der Verpackung können als Hilfe bei der Montage verwendet werden. Wegen bestimmter Anpassungen ist es allerdings möglich, dass die Fotos nicht zu 100% mit der Wirklichkeit übereinstimmen.

1. Montieren Sie die Drahtbrücke.
2. Montieren Sie die Dioden. Achten Sie auf die Polarität!
3. Montieren Sie die widerstände. Kontrollieren Sie den Farbrcode mittels Tabelle.
4. Montieren Sie die IC-Fassungen. Achten Sie auf die Position des Nockens!
5. Montieren Sie die Leiterplattenstifte
6. Montieren Sie die Keramischen Kondensatoren.
7. Montieren Sie die Transistor.

velleman

1. Montieren Sie den Spannungsregler.
2. Montieren Sie den Trimmer.
3. Montieren Sie die Elektrolytkondensatoren. Achten Sie auf die Polarität!
4. Montieren Sie die IC in ihre Fassungen. Achten sie auf den stand des Nockens!

12. TEST UND EINSTELLUNG (siehe Abb. 1.0)

(1) Drehen Sie den Trimmer RV1 in die Mittellage.
(2) Schliessen Sie zwischen den Punkten GND und V eine Speisespannung an für Wechselspannung 9 bis 12 V. Für Gleichspannung (Batterie oder Stromversorgung) 12 bis 15 V, - an GND und + an V.
(3) Verbinden Sie, mittels einer abgeschirmten Schnur (Abschirmung an GND), den Ausgang (OUT, GND) mit dem Eingang eines Spektralanalysators.

- Stellen Sie nun mit dem Trimmer RV1 das Rauschsignal so ein dass Sie eine möglichst flache Wiedergabecharakteristik bekommen. Achten Sie dabei vor allem auf die höheren Frequenzen (eventuell die Empfindlichkeit des Spektralanalysators nachstellen).

Achtung: durch die Art der niedrigen Frequenzen (32 und 64Hz) ist ihre Wiedergabe nicht stabil.

Für diejenigen die gerne experimentieren : Durch Anpassung von C1 kann man auch die Taktgeberfrequenz (Stift 3 von IC2) des Schieberegisters weiter ändern (zB. C1=18pF für eine Taktgeberfrequenz bis über 500KHz) um auf diese Weise bei 500KHz einen "weissen Rausch" zu bekommen und das Filter anzupassen (C2=100pF, C4 bis C9 nicht montieren). Die Ausgangsspannung wird dabei automatisch bis +/- 100mV RMS absinken.
