Type de produit	Kit de préamplificateur stéréo avec contrôle de volume et de tonalité
Marque	Velleman
Modèle	K8084
Dimensions du circuit imprimé	105 x 70 mm
Alimentation	2 x 12 VCA / 100 mA
Réponse en fréquence	3 Hz - 500 kHz (-3 dB)
Amplification standard	x1 (configurable)
Rapport signal/bruit	98 dB
Distorsion harmonique	< 0,005 % à 1 kHz
Tension de sortie max.	5 V RMS
Réglage de tonalité (graves)	±15 dB à 20 Hz
Réglage de tonalité (aigus)	±15 dB à 15 kHz
Impédance d'entrée	50 kΩ
Type de réglage tonalité	Baxandall
Connecteurs	Entrée/sortie RCA, bornier à vis pour alimentation
Type de montage	Kit à souder sur circuit imprimé
Outils nécessaires	Fer à souder 40 W max, soudure 1 mm, pince coupante
Entretien et nettoyage	Nettoyer avec un chiffon sec et doux. Éviter l'humidité et les solvants.
Sécurité	Couper l'alimentation avant toute manipulation. Utiliser un fusible de sécurité 100 mA en série avec le transformateur.
Pièces détachées et réparabilité	Pièces disponibles chez Velleman et revendeurs agréés. Kit réparable par soudure.
Informations générales	Notice complète disponible en téléchargement au format PDF. Kit nécessitant assemblage.

FOIRE AUX QUESTIONS - K8084 VELLEMAN

Quelle alimentation est nécessaire pour le K8084 ?

Le K8084 nécessite une alimentation 2 x 12 VCA avec un courant minimum de 100 mA. Utilisez un transformateur à 3 fils (12-0-12) comme le modèle 212007C.

Quel type de réglage de tonalité utilise ce préamplificateur ?

Il utilise un réglage de type Baxandall pour les graves et les aigus, avec potentiomètres à détente centrale.

Puis-je modifier le gain du préamplificateur ?

Oui, en changeant les résistances R21 à R24 (RF et RA). La formule est : amplification = (RF/RA) + 1. Par exemple, doubler l'amplification en montant une 100 kΩ en parallèle avec R22 et R23.

Comment atténuer le signal d'entrée ?

Pour atténuer l'entrée (diviseur), il faut choisir une valeur inférieure pour R2 et R4. Le facteur de division est (R1/R2) + 1. Par exemple, 100 Ω pour R2 et R4 divise l'entrée par 11.

Quelles sont les dimensions du circuit imprimé ?

Les dimensions du circuit imprimé sont de 105 x 70 mm.

Puis-je utiliser un casque en sortie ?

Oui, il est possible de connecter un casque à la place de l'amplificateur de puissance en utilisant les connexions GND-TPR-TPL (GND est la masse).

Que faire si la LED ne s'allume pas lors du test ?

Vérifiez la polarité de la LED LD1, les connexions d'alimentation, le transformateur et le fusible. Assurez-vous que les CI sont correctement orientés dans leurs supports.

Comment éviter le ronflement (hum) ?

Montez l'ensemble dans un boîtier métallique. Éloignez le transformateur du circuit imprimé. Utilisez une prise de terre (trou à côté de RV3) reliée au boîtier via des entretoises métalliques.

Quels composants sont inclus dans le kit ?

Le kit inclut tous les composants électroniques (résistances, condensateurs, diodes, transistors, potentiomètres, supports CI, CI, LED, bornier, prises RCA, etc.) ainsi qu'un guide de montage.

Quelle est l'impédance d'entrée du préamplificateur ?

L'impédance d'entrée est de 50 kΩ.

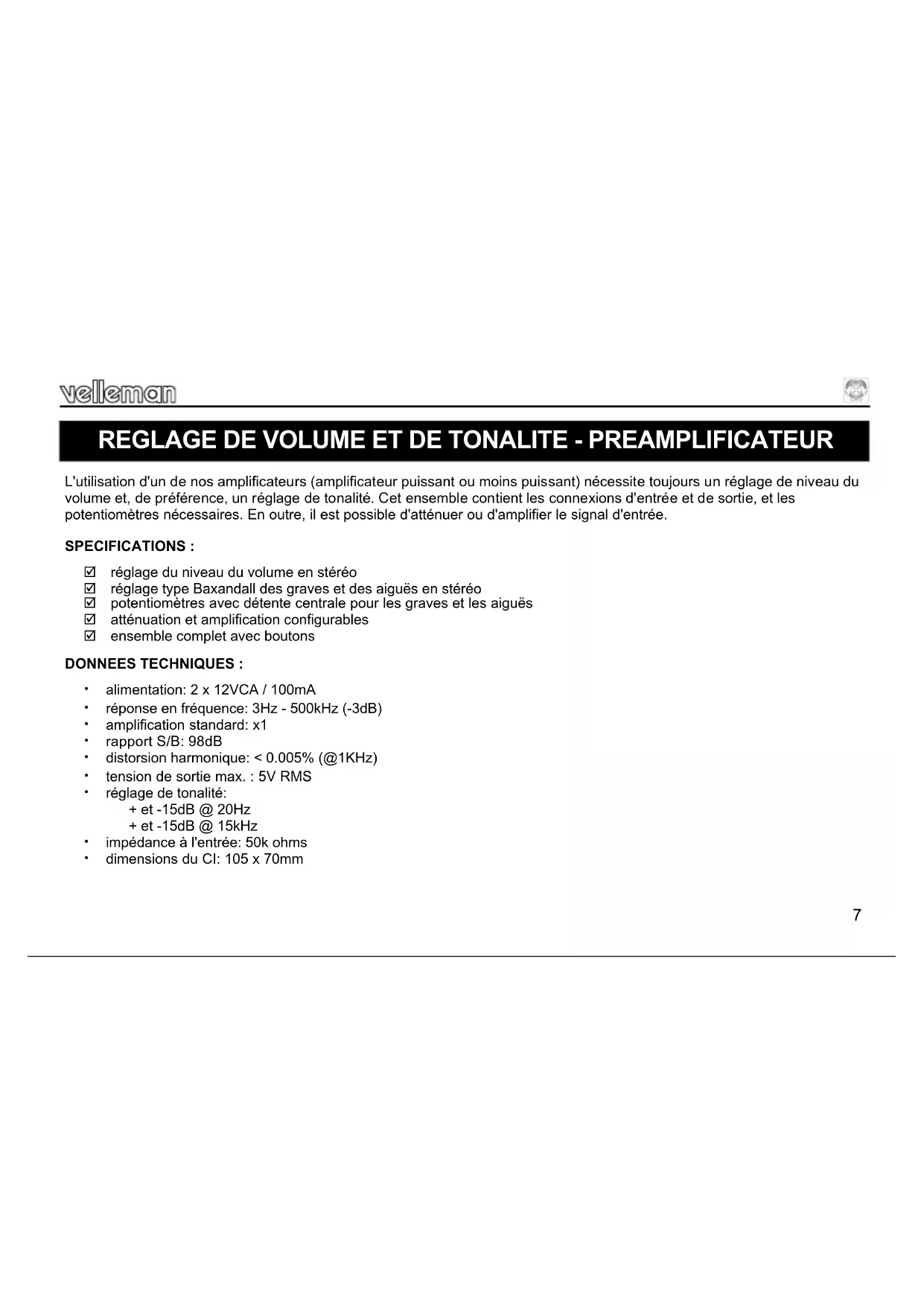

MODE D'EMPLOI K8084 VELLEMAN

Réglage de volume et de tonalite-préamplificateur....7

L'utilisation d'un de nos amplificateurs (amplificateur puissant ou moins puissant) nécessite toujours un réglage de niveau du volume et, de préférence, un réglage de tonalité. Cet ensemble contient les connexions d'entrée et de sortie, et les potentiomètres nécessaires. En outre, il est possible d'atténuer ou d'amplifier le signal d'entrée.

SPECIFICATIONS :

☑ réglage du niveau du volume en stéréo
☑ réglage type Baxandall des graves et des aiguës en stéréo
☑ potentiomètres avec détente centrale pour les graves et les aiguës
☑ atténuation et amplification configurables
☑ ensemble complet avec boutons

DONNEES TECHNIQUES :

• alimentation: 2 x 12VCA / 100mA
• réponse en fréquence: 3Hz - 500kHz (-3dB)
• amplification standard: x1
- rapport S/B: 98dB
• distorsion harmonique: < 0.005% (@1KHz)
• tension de sortie max. : 5V RMS
• réglage de tonalité:
+ et -15dB @ 20Hz
+ et -15dB @ 15kHz
• impédance à l'entrée: 50k ohms
• dimensions du CI: 105 x 70mm

velleman

AVANT DE COMMENCER

Lisez également les astuces pour le soudage et d'autres infos générales dans la notice.

Matériel nécessaire pour le montage du kit:

• Petit fer à souder de max. 40W.
• Fine soudure de 1mm, sans pâte à souder.
- Petite pince coupante.

1. Montez les pièces correctement orientées sur le circuit imprimé, comme dans l'illustration.
2. Montez les pièces dans l'ordre correct sur le circuit imprimé, comme dans la liste des composants illustrée.
3. Utilisez les cases ☑ pour indiquer votre état d'avancement.
4. Tenez compte des remarques éventuelles dans le texte.

MONTAGE

La plupart des composants ont été placés mécaniquement dans l'ordre correct sur une bande pour votre facilité et pour éviter des erreurs. Retirez les composants un par un de la bande.

Astuce: Les photos sur l'emballage peuvent vous servir de guide lors de l'assemblage. Toutefois, il se peut que les photos ne correspondent pas à 100% à la réalité en raison des adaptations subies.

1. Montez les diodes Zener. Attention à la position!
2. Montez les diodes Attention à la position!
3. Montez les résistances.

Astuce pour R2 et R4:

Pour atténuer l'entrée (diviser)

P.ex. connexion de l'entrée avec une sortie d'un amplificateur.

Il faut choisir une valeur inférieure pour R2 et R4. Le facteur de division = (R1/R2) + 1

P.ex. une valeur de 100Ω pour RD (R2 et R4) divisera l'entrée par 11.

Astuce pour R21 à R24

Il est possible d'augmenter la sensibilité d'entrée (plus d'amplification) en modifiant les résistances marquées RF et RA. La formule est : amplification = (RF/RA) + 1

P.ex. pour doubler l'amplification étant donné que l'appareil à connecter est trop faible, il faut monter une 100K avant RF (R22 et R23).

1. Montez les supports de CI. Veillez à ce que la position de l'encoche.
2. Montez les condensateurs
3. Montez LED LD1. Attention à la polarité !
4. Montez les transistors.
5. Montez le bornier à vis
6. Montez les condensateurs électrolytiques. Attention à la polarité !
7. Montez les doubles fiches RCA.
8. Montez les potentiomètres.

12. TEST

Connectez un transformateur 2 x 12V / min 100mA à la connexion d'alimentation (p.ex. notre 212007C) Ceci est un transformateur à 3 fils de 2 x 12V, 1 fil est le 0 commun et est généralement d'une autre couleur. Un transformateur sans fils sera marqué 12 - 0 - 12 (voir illustration)

Connectez le transformateur au réseau, connectez un fusible de sécurité 100mAT en série avec le transformateur. Utilisez un cordon d'alimentation et une fiche de bonne qualité.

Lorsque le transformateur est mis sous tension, la LED doit s'allumer.

velleman

• Couper la tension.
- Montez les CI dans le support (faites attention à la position de l'encoche).
• Reconnectez la tension.
• Vérifiez si la LED s'allume.
- Connectez un appareil à l'entrée, p.ex. un lecteur MP3, un lecteur CD.
- Connectez la sortie à un amplificateur de puissance.
• Diminuer le volume jusqu'au minimum.
• Allumez l'amplificateur de puissance.

Astuce: on peut également connecter un caque d'écoute à la place de l'amplificateur de puissance. Il est également possible d'utiliser les connexions GND-TPR-TPL, GND est la prise de terre.

13. Montage dans un boîtier:

Pour éviter le ronflement, il est conseillé de monter l'ensemble avec le transformateur dans un boîtier métallique.

Forez les trous pour les connexions et les potentiomètres.

Astuce : Il est possible de forer les trous pour les boutons ou les potentiomètres et de monter les boutons par après.

1 trou dans le circuit imprimé (à côté de RV3) est prévu pour la connexion de la prise de terre avec le boîtier via les entretoises métallique ou les boulons.

Astuce :

Montez le transformateur le plus loin possible de la connexion pour éviter les risques de ronflement.
Il est conseillé de laisser cette connexion sous tension et de ne couper la tension que lorsque l'appareil n'est pas utilisé. Toujours éteindre l'amplificateur de puissance en premier et ensuite le préamplificateur.
