| Type de produit | Kit de montage électronique – Générateur d'effets sonores |
| Marque | Velleman |
| Modèle | K4401 |
| Alimentation | 9 VDC (pile 9V ou alimentation externe) |
| Absorption maximale de courant | 100 mA |
| Sortie haut-parleur | 8 Ω / 1 W min. |
| Sortie de ligne | 1 Vrms |
| Protection | Contre l'inversion de polarité de l'alimentation |
| Effets sonores | 10 effets : sirène européenne, sirène USA, mitrailleuse, fusil Phasor, moteur voiture, crissement pneus, explosion, mortier, mélodie "Wild charge", mélodie "Snake charmers" |
| Réglage | Potentiomètre de réglage de la vitesse des effets |
| Commandes | Boutons-poussoirs pour chaque effet |
| Dimensions du circuit imprimé | Environ 80 x 50 mm (estimation) |
| Poids | Environ 50 g (estimation) |
| Niveau de difficulté | Débutant à intermédiaire |
| Accessoires inclus | Composants électroniques, support CI, potentiomètre, boutons-poussoirs |
| Outils nécessaires | Fer à souder max. 40W, soudure 1mm, pince coupante |
| Entretien | Aucun entretien particulier ; éviter l'humidité |
| Sécurité | Respecter la polarité des composants ; ne pas dépasser 10 VDC |
| Réparabilité | Kit à monter soi-même ; pièces disponibles chez Velleman |
FOIRE AUX QUESTIONS - K4401 VELLEMAN
Questions des utilisateurs sur K4401 VELLEMAN
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Téléviseur au format PDF gratuitement ! Retrouvez votre notice K4401 - VELLEMAN et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil K4401 de la marque VELLEMAN.
MODE D'EMPLOI K4401 VELLEMAN

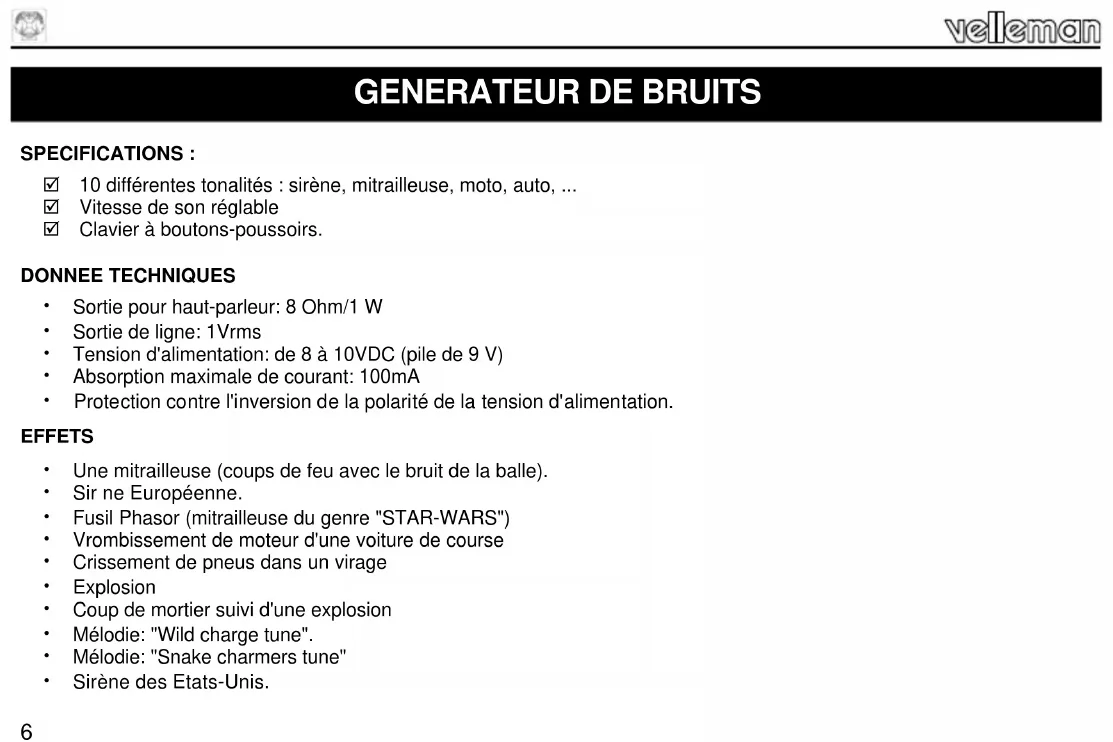

Générateur de bruits 6
Tönengenerator 9
☑ 10 différentes tonalités : sirène, mitrailleuse, moto, auto, ...
☑ Vitesse de son réglable
☑ Clavier à boutons-poussoirs.
DONNEE TECHNIQUES
- Sortie pour haut-parleur: 8 Ohm/1 W
- Sortie de ligne: 1Vrms
• Tension d'alimentation: de 8 à 10VDC (pile de 9 V)
• Absorption maximale de courant: 100mA - Protection contre l'inversion de la polarité de la tension d'alimentation.
EFFETS
- Une mitrailleuse (coups de feu avec le bruit de la balle).
• Sir ne Européenne.
• Fusil Phasor (mitrailleuse du genre "STAR-WARS")
• Vrombissement de moteur d'une voiture de course
• Crissement de pneus dans un virage - Explosion
• Coup de mortier suivi d'une explosion
• Mélodie: "Wild charge tune".
• Mélodie: "Snake charmers tune" - Sirène des Etats-Unis.
AVANT DE COMMENCER
Lisez également les astuces pour le soudage et d'autres infos générales dans la notice (p.ex. le code couleurs des résistances et des LEDs).
Matériel nécessaire pour le montage du kit:
• Petit fer à souder de max. 40W.
• Fine soudure de 1mm, sans pâte à souder.
• Petite pince coupante.
- Montez les pièces correctement orientées sur le circuit imprimé, comme dans l'illustration.
- Montez les pièces dans l'ordre correct sur le circuit imprimé, comme dans la liste des composants illustrée.
- Utilisez les cases ☑ pour indiquer votre état d'avancement.
- Tenez compte des remarques éventuelles dans le texte.
MONTAGE
La plupart des composants ont été placés mécaniquement dans l'ordre correct sur une bande pour votre facilité et pour éviter des erreurs. Retirez les composants un par un de la bande.
Truc: Les photos sur l'emballage peuvent vous servir de guide lors de l'assemblage. Toutefois, il se peut que les photos ne correspondent pas à 100% à la réalité en raison des adaptations subies.
- Montez les diodes. Attention à la polarité !
- Montez la diodes Zener. Attention à la polarité!
- Montez les résistances à piste carbone.
- Montez le résistance à couche métallique.
- Montez le support de Cl. Veillez à ce que la position de l'encoche corresponde à celle sur l'impression du circuit.
- Montez le réseau de connexion.
Montez la diode D8 verticalement et, pour l'instant, avec une seule connexion.
Montez la résistance R16 verticalement et avec une seule connexion aux D8 (Anode).
Soudez les bouts libres de la diode et de la résistance l'un à l'autre et coupez-les.
velleman
- Montez les condensateurs en céramique.
- Montez les transistors.
- Montez les cosses.
- Montez le potentiomètre de réglage.
- Montez les condensateurs électrolytiques. Attention à la polarité.
- Montez les boutons-poussoirs.
- Montez le CI dans son support. Attention à la position de l'encoche!
-
Montez l'axe sur le potentiomètre.
-
CONNEXIONS ET UTILISATION :
N'oubliez pas de vérifier si le montage est correct avant de brancher l'appareil
- Mettez le potentiomètre de réglage en position médiane.
- Raccordez un haut-parleur (8 Ohm / 1 Watt min.) entre les points LS.
- Connectez une alimentation (9VDC) ou une pile de 9 V aux points +9V et -9V.
- Si vous enfoncez maintenant les différents boutons-poussoirs, vous devez entendre les différents effets.
ATTENTION: Il est nécessaire, pour certains effets (e.a. pour les sirènes, le vrombissement de moteur), de maintenir la pression sur le bouton-poussoir. Il est possible de modifier (d'optimiser) la vitesse des effets en tournant au potentiomètre de réglage.
Amplifier davantage les bruits ou connecter l'appareil à une console de mixage peut se faire en utilisant la sortie OUT. On peut, le cas échéant, déconnecter le haut-parleur.
Grâce à l'emplacement des boutons-poussoirs et du potentiomètre de réglage, l'encastrement du circuit dans un boîtier en matière plastique ou le montage de la plaquette derrière un petit panneau est fort ais à réaliser.
