MK146 - Téléviseur VELLEMAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Kit électronique de téléviseur
Dimensions	10 x 6 x 3 cm
Poids	150 g
Alimentation	Pile CR2032 (3V)
Fonctions principales	Affichage lumineux à LEDs, détection sonore par microphone, réglage de sensibilité (trimmer RV1)
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec. Ne pas utiliser de produits chimiques.
Sécurité	Respecter la polarité des LEDs, diodes et condensateurs. Éviter les courts-circuits.
Pièces détachées	Résistances, transistors BC547, diodes BAT85, condensateurs électrolytiques, LEDs 3mm, interrupteur, pile CR2032
Réparabilité	Conçu pour être facilement réparable avec des composants standards
Informations générales	Kit éducatif Velleman pour apprendre le soudage et l'électronique de base

FOIRE AUX QUESTIONS - MK146 VELLEMAN

Comment assembler le kit MK146 ?

Suivez le schéma de câblage fourni dans la notice. Soudez les composants en commençant par les résistances, puis les diodes, les transistors, et enfin les LEDs et le microphone. Respectez les polarités indiquées.

Quelle pile utiliser pour l'alimentation ?

Utilisez une pile bouton CR2032 (3V). Insérez-la dans le support E1 en respectant la polarité (+ vers le haut).

Comment régler la sensibilité du microphone ?

Le trimmer RV1 (250K) permet de régler la sensibilité. Tournez-le doucement avec un tournevis isolé jusqu'à obtenir le niveau de réaction souhaité des LEDs.

Les LEDs ne s'allument pas, que faire ?

Vérifiez la pile (tension >2.7V), la polarité des LEDs et des diodes, et les soudures. Assurez-vous que l'interrupteur SW1 est en position ON.

Puis-je utiliser des LEDs d'une autre couleur ?

Oui, vous pouvez remplacer les LEDs rouges 3mm par d'autres couleurs, mais la tension de seuil peut varier. Utilisez des LEDs standard et vérifiez le brochage.

Le microphone ne capte pas le son, pourquoi ?

Vérifiez la soudure du microphone (MIC1) et sa polarité si indiquée. Assurez-vous que le trimmer RV1 n'est pas en butée minimale. Testez avec un son fort.

Comment tester le circuit avant de le monter dans un boîtier ?

Alimentez le circuit avec la pile et parlez près du microphone. Les LEDs doivent réagir au son. Si rien ne se produit, vérifiez les soudures et la tension aux points de test.

Quels outils sont nécessaires pour le soudage ?

Un fer à souder fin (30W max), de l'étain, une pince à dénuder, une pince coupante, et éventuellement une troisième main ou un étau.

Le kit est-il adapté aux débutants ?

Oui, il est conçu pour les débutants en électronique. Les composants sont clairement identifiés et le schéma est simple. Prenez votre temps pour chaque soudure.

Comment entretenir le circuit après montage ?

Gardez le circuit à l'abri de l'humidité et de la poussière. Si les contacts s'oxydent, nettoyez avec un chiffon doux imbibé d'alcool isopropylique.

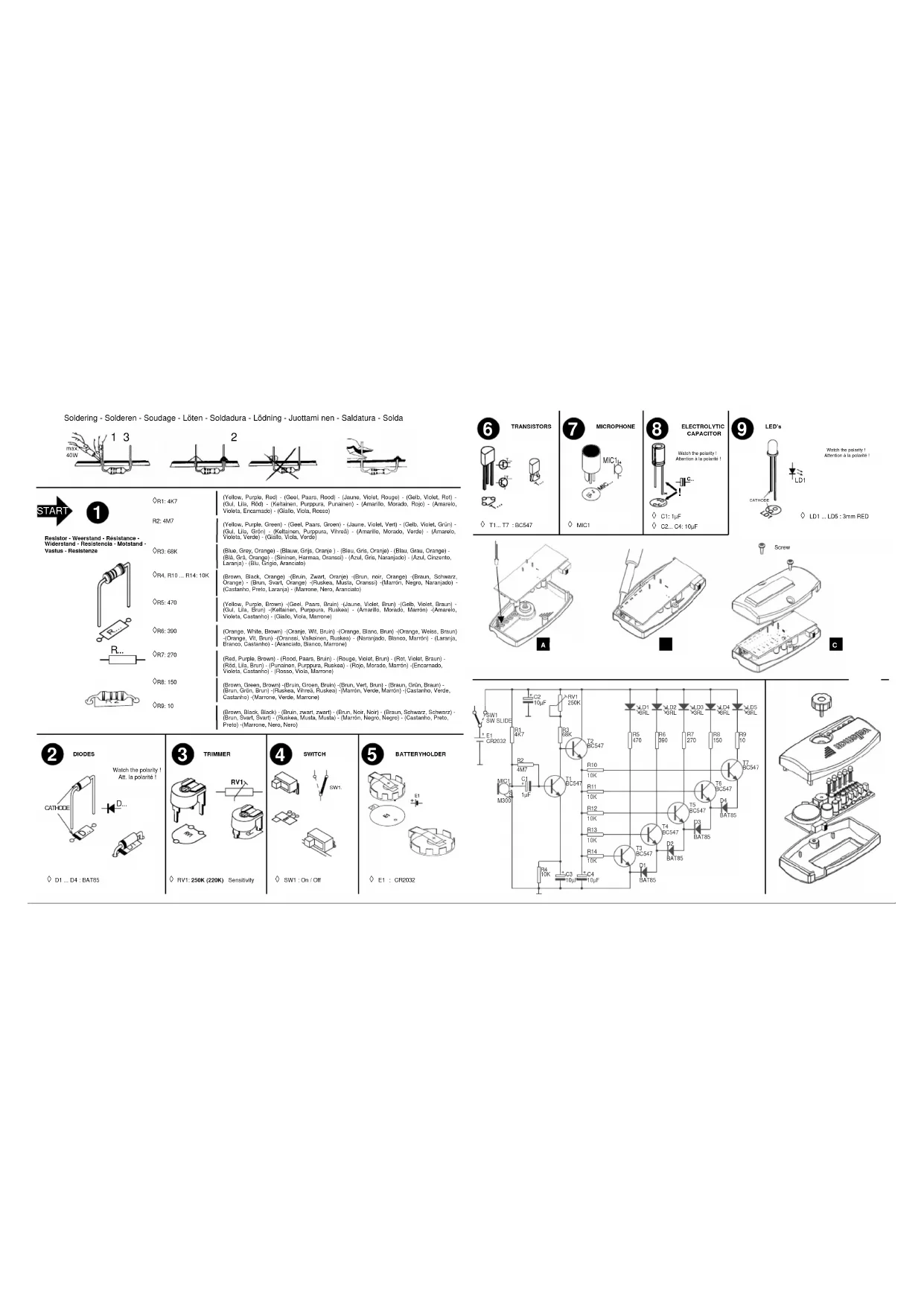

MODE D'EMPLOI MK146 VELLEMAN

Soldering - Solderen - Soudage - Löten - Soldadura - Lödning - Juottami nen - Saldatura - Solda

◇R1:4K7

R2: 4M7

Resistor - Weerstand - Résistance - Widerstand - Resistencia - Motstand - Vastus - Resistenze

◇R4, R10 ... R14: 10K

◇R5: 470

◇R6: 390

◇R7:270

◇R8: 150

◇R9:10

(Yellow, Purple, Red) - (Geel, Paars, Rood) - (Jaune, Violet, Rouge) - (Gelb, Violet, Rot) - (Gul, Lila, Röd) - (Keltainen, Purppura, Punainen) - (Amarillo, Morado, Rojo) - (Amarelo, Violeta, Encarnado) - (Giallo, Viola, Rosso)

(Yellow, Purple, Green) - (Geel, Paars, Groen) - (Jaune, Violet, Vert) - (Gelb, Violet, Grün) - (Gul, Lila, Grön) - (Keltainen, Purppura, Vihreä) - (Amarillo, Morado, Verde) - (Amarelo, Violeta, Verde) - (Giallo, Viola, Verde)

(Blue, Grey, Orange) - (Blauw, Grijs, Oranje) - (Bleu, Gris, Oranje) - (Blau, Grau, Orange) - (Blå, Grå, Orange) - (Sininen, Harmaa, Oranssi) - (Azul, Gris, Naranjado) - (Azul, Cinzento, Laranja) - (Blu, Grigio, Aranciato)

(Brown, Black, Orange) -(Bruin, Zwart, Oranje) -(Brun, noir, Orange) -(Braun, Schwarz, Orange) - (Brun, Svart, Orange) -(Ruskea, Musta, Oranssi) -(Marrón, Negro, Naranjado) -(Castanho, Preto, Laranja) - (Marrone, Nero, Aranciato)

(Yellow, Purple, Brown) -(Geel, Paars, Bruin) -(Jaune, Violet, Brun) -(Gelb, Violet, Braun) -(Gul, Lila, Brun) -(Keltainen, Purppura, Ruskea) - (Amarillo, Morado, Marrón) -(Amarelo, Violeta, Castanho) - (Giallo, Viola, Marrone)

(Orange, White, Brown) -(Oranje, Wit, Bruin) -(Orange, Blanc, Brun) -(Orange, Weiss, Braun) -(Orange, Vit, Brun) -(Oranssi, Valkoinen, Ruskea) - (Naranjado, Blanco, Marrón) - (Laranja, Branco, Castanho) - (Aranciato, Bianco, Marrone)

(Red, Purple, Brown) - (Rood, Paars, Bruin) - (Rouge, Violet, Brun) - (Rot, Violet, Braun) - (Röd, Lila, Brun) - (Punainen, Purppura, Ruskea) - (Rojo, Morado, Marrón) - (Encarnado, Violeta, Castanho) - (Rosso, Viola, Marrone)

(Brown, Green, Brown) -(Bruin, Groen, Bruin) -(Brun, Vert, Brun) - (Braun, Grün, Braun) -(Brun, Grön, Brun) -(Ruskea, Vihreä, Ruskea) -(Marrón, Verde, Marrón) -(Castanho, Verde, Castanho) -(Marrone, Verde, Marrone)

(Brown, Black, Black) - (Bruin, zwart, zwart) - (Brun, Noir, Noir) - (Braun, Schwarz, Schwarz) - (Brun, Svart, Svart) - (Ruskea, Musta, Musta) - (Marrón, Negro, Negro) - (Castanho, Preto, Preto) - (Marrone, Nero, Nero)

TRANSISTORS

◇ T1...T7 : BC547

MICROPHONE

MIC1

ELECTROLYTIC CAPACITOR

◇ C1: 1μF ◇ C2... C4: 10μF

LED's

Watch the polarity! Attention à la polarité!

◇ LD1 ... LD5 : 3mm RED

m = 311

Screw

C

DIODES

Watch the polarity! Att. la polarité!

◇ D1 ... D4 : BAT85

TRIMMER

RV1: 250K (220K) Sensitivity

SWITCH

◇ SW1 : On / Off

BATTERYHOLDER

◇ E1 : CR2032

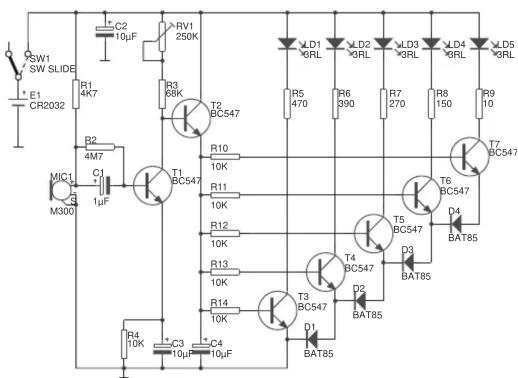

SW1 SW SLIDE E1 CR2032 C2 10µF RV1 250K R1 4K7 R3 68K T2 BC547 R5 470 R6 390 R7 270 R8 150 R9 10 T7 BC547 R2 4M7 T1 BC547 R10 10K R11 10K R12 10K R13 10K R14 10K T3 BC547 D1 BAT85 T4 BC547 D2 BAT85 T5 BC547 D3 BAT85 T6 BC547 D4 BAT85 R4 10K C3 10µF C4 10µF

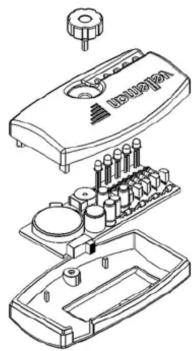

Exploded view diagram of a mechanical device with internal components (no text or symbols)
