Producttype	Elektronische montageset – Geluidseffectengenerator
Merk	Velleman
Model	K4401
Voeding	9 VDC (9V batterij of externe voeding)
Maximale stroomopname	100 mA
Luidsprekeruitgang	8 Ω / 1 W min.
Lijnuitgang	1 Vrms
Bescherming	Tegen omgekeerde polariteit van de voeding
Geluidseffecten	10 effecten: Europese sirene, Amerikaanse sirene, machinegeweer, Phasorgeweer, automotor, piepende banden, explosie, mortier, melodie "Wild charge", melodie "Snake charmers"
Instelling	Potentiometer voor snelheidsregeling van effecten
Bediening	Drukknoppen voor elk effect
Afmetingen printplaat	Ongeveer 80 x 50 mm (schatting)
Gewicht	Ongeveer 50 g (schatting)
Moeilijkheidsgraad	Beginner tot gemiddeld
Inbegrepen accessoires	Elektronische componenten, IC-voet, potentiometer, drukknoppen
Benodigd gereedschap	Soldeerbout max. 40W, soldeer 1mm, zijkniptang
Onderhoud	Geen speciaal onderhoud; vermijd vocht
Veiligheid	Let op polariteit van componenten; niet boven 10 VDC
Repareerbaarheid	Zelf te monteren kit; reserveonderdelen verkrijgbaar bij Velleman

Veelgestelde vragen - K4401 VELLEMAN

Wat is de voedingsspanning van de K4401?

Het apparaat werkt met een spanning van 8 tot 10 VDC, idealiter een 9V-batterij.

Welke soorten geluidseffecten zijn inbegrepen?

De K4401 biedt 10 effecten: Europese sirene, Amerikaanse sirene, machinegeweer, Phasorgeweer (Star Wars-stijl), motorgeronk, piepende banden, explosie, mortier en twee melodieën.

Kan ik de K4401 op een versterker aansluiten?

Ja, via de OUT-uitgang (1 Vrms). U kunt ook de interne luidspreker loskoppelen om interferentie te voorkomen.

Welke luidspreker gebruiken met deze set?

Gebruik een luidspreker van 8 ohm met een minimaal vermogen van 1 W.

Hoe stel ik de snelheid van de effecten in?

Draai aan de potentiometer om de snelheid aan te passen. Sommige effecten (sirenes, motor) moeten ingedrukt blijven om te werken.

Is de set geschikt voor beginners?

Ja, de montage is eenvoudig met duidelijke instructies. U hebt een soldeerbout max. 40 W, fijn soldeer en een zijkniptang nodig.

Welke componenten zitten in de set?

De set bevat alle elektronische componenten: weerstanden, diodes, condensatoren, transistors, geïntegreerde schakeling, potentiometer, drukknoppen en een IC-voet.

Is er bescherming tegen omgekeerde polariteit?

Ja, het circuit is ontworpen met bescherming tegen omgekeerde voedingsspanning.

Kan ik het circuit in een behuizing inbouwen?

Ja, de plaatsing van de knoppen en de potentiometer maakt een gemakkelijke inbouw in een plastic behuizing of achter een paneel mogelijk.

Waar vind ik de volledige handleiding van de K4401?

U kunt de volledige handleiding in PDF-formaat downloaden op notice-facile.com door uw taal te selecteren.

GEBRUIKSAANWIJZING K4401 VELLEMAN

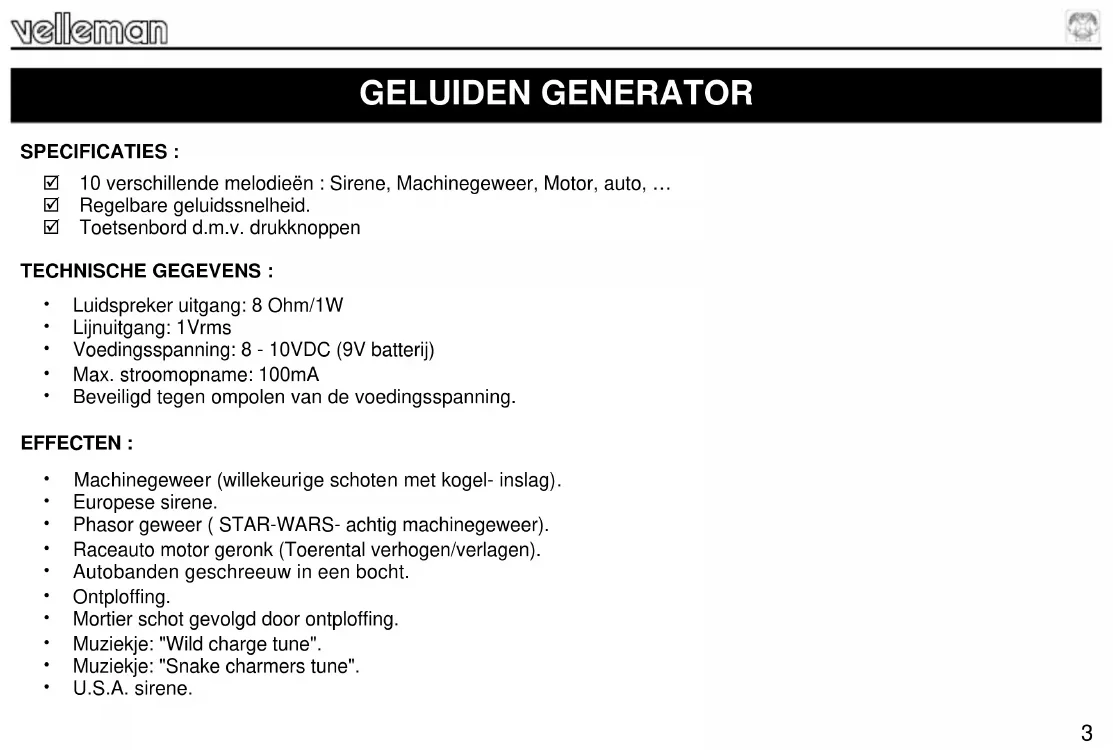

☑ 10 verschillende melodieën : Sirene, Machinegeweer, Motor, auto, ...
☑ Regelbare geluidssnelheid.
Toetsenbord d.m.v. drukknoppen

• Luidspreker uitgang: 8 Ohm/1W
• Lijnuitgang: 1Vrms
• Voedingsspanning: 8 - 10VDC (9V batterij)
• Max. stroomopname: 100mA
- Beveiligd tegen ompolen van de voedingsspanning.

EFFECTEN :

• Machinegeweer (willekeurige schoten met kogel- inslag).
• Europese sirene.
- Phasor geweer (STAR-WARS-achtig machinegeweer).
• Raceauto motor geronk (Toerental verhogen/verlagen).
• Autobanden geschreeuw in een bocht.
- Ontploffing.
• Mortier schot gevolgd door ontploffing.
• Muziekje: "Wild charge tune".
• Muziekje: "Snake charmers tune".
• U.S.A. sirene.

velleman

ALVORENS TE BEGINNEN

Zie ook de algemene handleiding voor soldeertips en andere algemene informatie (vb. Kleurencodering voor weerstanden en LEDs).

Benodigdheden om de kit te bouwen:

• Kleine soldeerbout van max 40W.
• Dun 1mm soldeersel, zonder soldeervet.
- Een kleine kniptang.

1. Monteer de onderdelen correct op de print zoals in de illustraties.
2. Monteer de onderdelen in de correcte volgorde, zoals in de geïllustreerde stuklijst.
3. Gebruik de ☑vakjes om uw vorderingen aan te duiden.
4. Hou rekening met eventuele opmerkingen in de tekst.

BOUW

Voor uw gemak en om fouten te vermijden werden de meeste axiale componenten machinaal in de correcte volgorde op een band geplaatst. Verwijder de componenten één voor één van de band.

Tip: U kunt de foto's op de verpakking gebruiken als leidraad tijdens de montage. Door eventuele verbeteringen is het mogelijk dat de foto's niet 100% nauwkeurig zijn.

1. Monteer de dioden. Let op de polariteit!
2. Monteer de zenerdiode. Let op de polariteit!
3. Monteer de koolstofffilmweerstanden.
4. Monteer de metaalfilmweerstand.
5. Monteer het IC voetje, let op dat de stand van de nok!
6. Monteer het correctie netwerk :

Monteer de diode D8 verticaal en voorlopig met één aansluiting.
Monteer R6 met één aansluiting op de anode zijde van D8 verticaal.
De vrije uiteinden van de diode en weerstand kan men dan samen verbinden en afknippen.

velleman

1. Monteer de keramische condensatoren.
2. Monteer de transistors.
3. Monteer de printpennen.
4. Monteer de trimpotentiometer.
5. Monteer de elektrolytische condensatoren. Let op de polariteit.
6. Monteer de drukknoppen.
7. Plaats de IC in zijn voetje, let op de stand van de nok!

8. Monteer het asje op de potentiometer.

9. AANSLUITING & GEBRUIK :

Controleer de volledige montage op montagefouten alvorens de spanning aan te sluiten!

• Zet de potentiometer in de middenstand.
• Verbind een luidspreker (8 Ohm / 1Watt min.) tussen de punten LS.
• Sluit een voeding (9VDC) of een 9V batterij aan tussen de punten +9V en -9V.
• Door nu op de verschillende drukknopjes te drukken moet men de verschillende effecten horen.

OPGELET: Bij sommige effecten (o.a sirenes, motor geronk) is het nodig om de drukknop te blijven indrukken. Het "ontploffing" geluid heeft een lange uitsterftijd, daardoor kan men soms niet direct een ander geluid oproepen. Door aan de potentiometer te draaien kan men de snelheid van de effecten veranderen (optimaliseren).

Wil men de geluiden extra versterken of aansluiten aan een mengpaneel, dan kan dit via de uitgang OUT. Men kan dan eventueel de luidspreker loskoppelen. Door de opstelling van de drukknoppen en de potentiometer kan men heel gemakkelijk de schakeling inbouwen in een kunststof kastje of het printje achter een paneeltje monteren.
